1 OTIS Selecta SELECTA. Oikean ratkaisun tekemiseen tarvitaan eniten vaihtoehtoja.

2 SELECTA ASUINRAKENNUKSET TOIMISTORAKENNUKSET HOTELLIT JULKISET RAKENNUKSET

3 KORIMALLEJA HENKILÖMÄÄRÄ KORIN SISUSTUSMATERIAALEJA henkilöä 25 SELECTA -kori täyttää sisustuksen vaatimukset. Selecta SELKEÄ VALAISTUS, HIENOSTUNUT SISUSTUS. SELECTA-materiaalit tarjoavat jo nimensä puolestakin vaihtoehtoja. SELECTAkorissa riittää valinnanvaraa. Korin painiketaulun ympärillä oleva valaistus, josta koko kori saa pehmeän hajavalonsa, on ylellinen valinta hissille. SELECTAN 5 erilaista korimallia ja 25 erilaista sisustusmateriaalia täyttävät erilaisimpien markkinoiden vaatimukset. Myös lattiapinnoitteissa on runsas valikoima: neljä tyyppiä ja 11 erilaista vaihtoehtoa sekä kaksi erilaista käsikaidemallia. Lisäksi korin painiketaulua on saatavana kahta erilaista versiota: painikkeiden taustalevyillä ja ilman, jolloin kerrosmerkinnät on tehty laserleikkaamalla. Mahdollisuudet ovat todellakin runsaat. Itse asiassa olemme tehneet SELECTAkorin teidän suunniteltavaksenne. PUU LAMINAATTI RUOSTUMATON TERÄS MUOVIPINNOITETTU TERÄS LASI

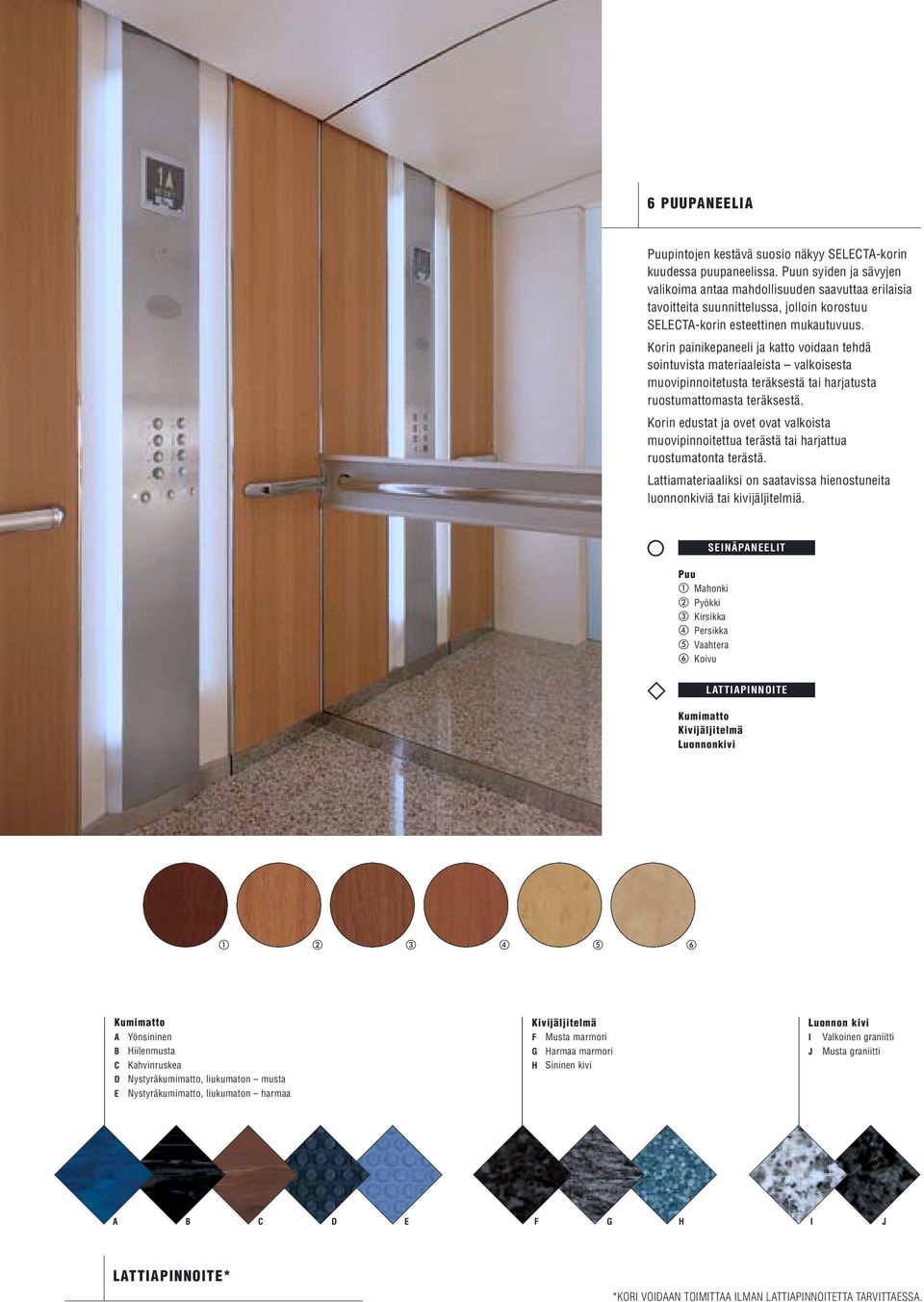

4 6 PUUPANEELIA Puupintojen kestävä suosio näkyy SELECTA-korin kuudessa puupaneelissa. Puun syiden ja sävyjen valikoima antaa mahdollisuuden saavuttaa erilaisia tavoitteita suunnittelussa, jolloin korostuu SELECTA-korin esteettinen mukautuvuus. Korin painikepaneeli ja katto voidaan tehdä sointuvista materiaaleista valkoisesta muovipinnoitetusta teräksestä tai harjatusta ruostumattomasta teräksestä. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Lattiamateriaaliksi on saatavissa hienostuneita luonnonkiviä tai kivijäljitelmiä. SEINÄPANEELIT Puu Mahonki Pyökki Kirsikka Persikka Vaahtera Koivu LATTIAPINNOITE Kumimatto Kivijäljitelmä Luonnonkivi Kumimatto A Yönsininen B Hiilenmusta C Kahvinruskea D Nystyräkumimatto, liukumaton musta E Nystyräkumimatto, liukumaton harmaa Kivijäljitelmä F Musta marmori G Harmaa marmori H Sininen kivi Luonnon kivi I Valkoinen graniitti J Musta graniitti A B C D E F G H I J LATTIAPINNOITE* *KORI VOIDAAN TOIMITTAA ILMAN LATTIAPINNOITETTA TARVITTAESSA.

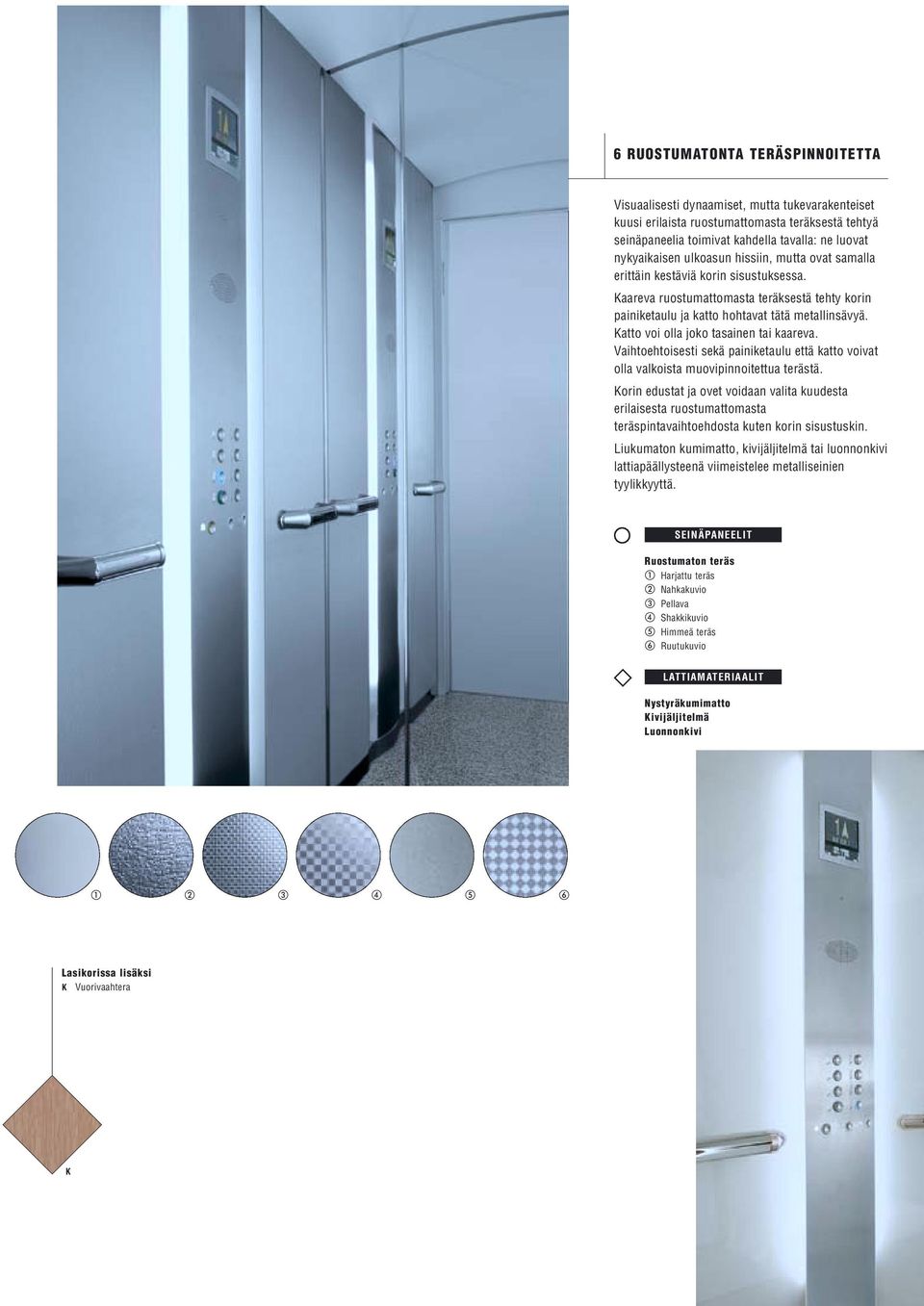

5 6 RUOSTUMATONTA TERÄSPINNOITETTA Visuaalisesti dynaamiset, mutta tukevarakenteiset kuusi erilaista ruostumattomasta teräksestä tehtyä seinäpaneelia toimivat kahdella tavalla: ne luovat nykyaikaisen ulkoasun hissiin, mutta ovat samalla erittäin kestäviä korin sisustuksessa. Kaareva ruostumattomasta teräksestä tehty korin painiketaulu ja katto hohtavat tätä metallinsävyä. Katto voi olla joko tasainen tai kaareva. Vaihtoehtoisesti sekä painiketaulu että katto voivat olla valkoista muovipinnoitettua terästä. Korin edustat ja ovet voidaan valita kuudesta erilaisesta ruostumattomasta teräspintavaihtoehdosta kuten korin sisustuskin. Liukumaton kumimatto, kivijäljitelmä tai luonnonkivi lattiapäällysteenä viimeistelee metalliseinien tyylikkyyttä. SEINÄPANEELIT Ruostumaton teräs Harjattu teräs Nahkakuvio Pellava Shakkikuvio Himmeä teräs Ruutukuvio LATTIAMATERIAALIT Nystyräkumimatto Kivijäljitelmä Luonnonkivi Lasikorissa lisäksi K Vuorivaahtera K

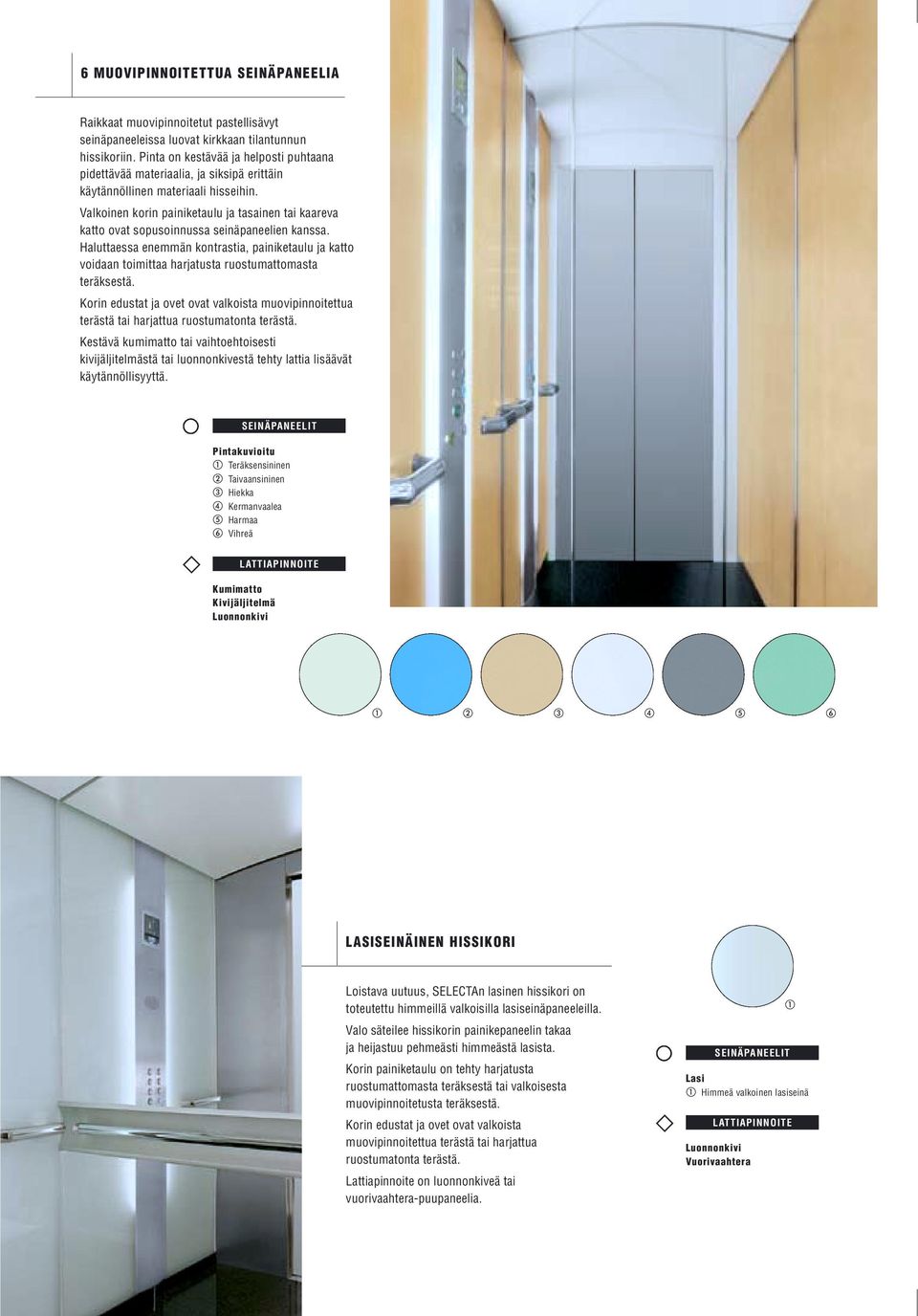

6 6 MUOVIPINNOITETTUA SEINÄPANEELIA Raikkaat muovipinnoitetut pastellisävyt seinäpaneeleissa luovat kirkkaan tilantunnun hissikoriin. Pinta on kestävää ja helposti puhtaana pidettävää materiaalia, ja siksipä erittäin käytännöllinen materiaali hisseihin. Valkoinen korin painiketaulu ja tasainen tai kaareva katto ovat sopusoinnussa seinäpaneelien kanssa. Haluttaessa enemmän kontrastia, painiketaulu ja katto voidaan toimittaa harjatusta ruostumattomasta teräksestä. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Kestävä kumimatto tai vaihtoehtoisesti kivijäljitelmästä tai luonnonkivestä tehty lattia lisäävät käytännöllisyyttä. SEINÄPANEELIT Pintakuvioitu Teräksensininen Taivaansininen Hiekka Kermanvaalea Harmaa Vihreä LATTIAPINNOITE Kumimatto Kivijäljitelmä Luonnonkivi LASISEINÄINEN HISSIKORI Loistava uutuus, SELECTAn lasinen hissikori on toteutettu himmeillä valkoisilla lasiseinäpaneeleilla. Valo säteilee hissikorin painikepaneelin takaa ja heijastuu pehmeästi himmeästä lasista. Korin painiketaulu on tehty harjatusta ruostumattomasta teräksestä tai valkoisesta muovipinnoitetusta teräksestä. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Lattiapinnoite on luonnonkiveä tai vuorivaahtera-puupaneelia. SEINÄPANEELIT Lasi Himmeä valkoinen lasiseinä LATTIAPINNOITE Luonnonkivi Vuorivaahtera

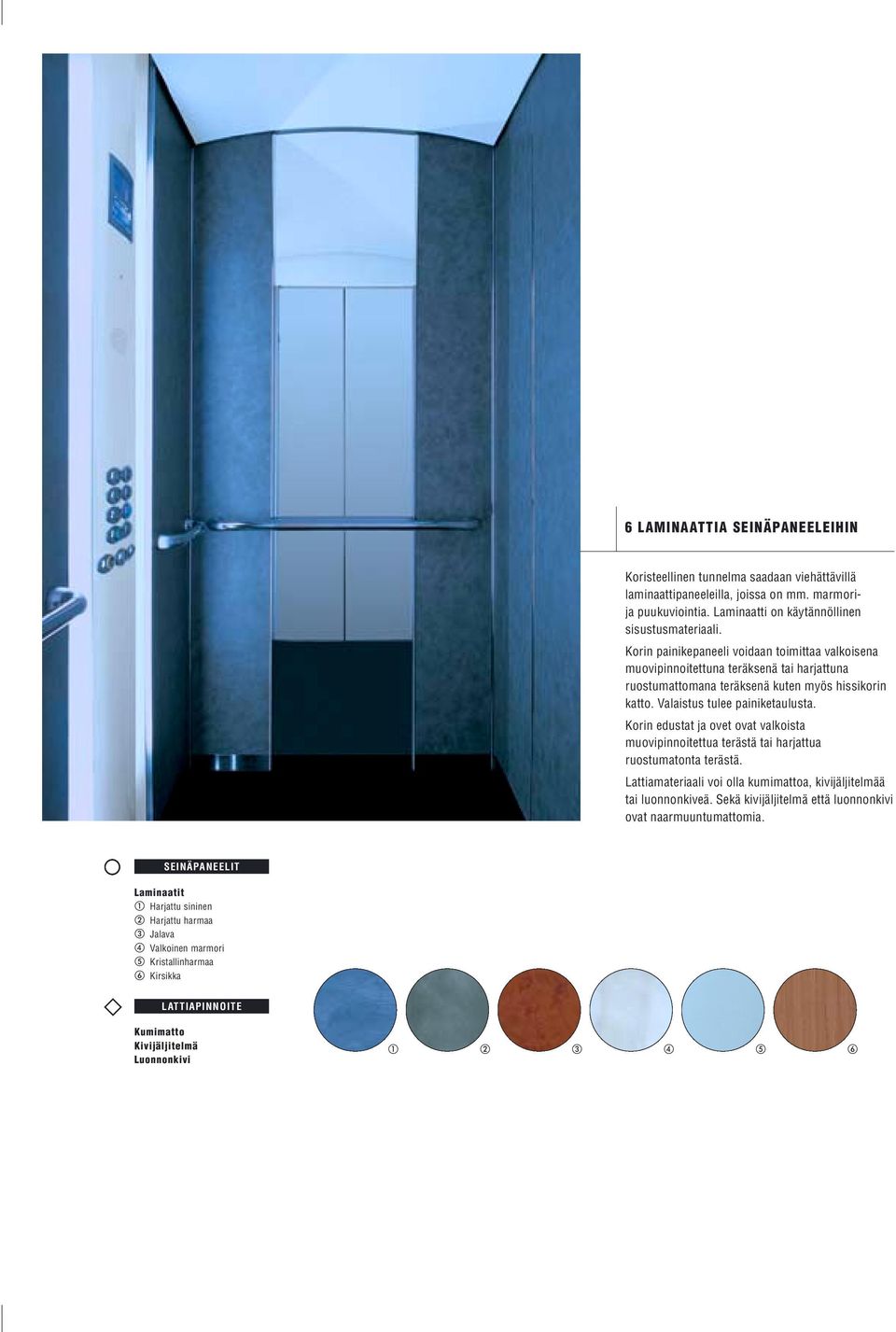

7 6 LAMINAATTIA SEINÄPANEELEIHIN Koristeellinen tunnelma saadaan viehättävillä laminaattipaneeleilla, joissa on mm. marmorija puukuviointia. Laminaatti on käytännöllinen sisustusmateriaali. Korin painikepaneeli voidaan toimittaa valkoisena muovipinnoitettuna teräksenä tai harjattuna ruostumattomana teräksenä kuten myös hissikorin katto. Valaistus tulee painiketaulusta. Korin edustat ja ovet ovat valkoista muovipinnoitettua terästä tai harjattua ruostumatonta terästä. Lattiamateriaali voi olla kumimattoa, kivijäljitelmää tai luonnonkiveä. Sekä kivijäljitelmä että luonnonkivi ovat naarmuuntumattomia. SEINÄPANEELIT Laminaatit Harjattu sininen Harjattu harmaa Jalava Valkoinen marmori Kristallinharmaa Kirsikka LATTIAPINNOITE Kumimatto Kivijäljitelmä Luonnonkivi

8 KAKSI KORIN OHJAUSPANEELIA Korin valaistus tulee painiketaulujen takaa ja koko seinän korkuisia painiketauluja on saatavana kahta eri mallia: painikkeiden taustalevyillä ja ilman niitä. Malli, jossa on painikkeiden taustalevyt, voi olla joko muovipinnoitettua terästä tai ruostumatonta terästä ja ilman painikkeiden taustalevyjä olevaa versiota saa ruostumattomasta teräksestä. Painiketaulun takana oleva valaistus sisältää kaksi loisteputkivalaisinta, joiden hajavalo luo pehmeän valaistuksen koriin. ILMAN PAINIKKEIDEN TAUSTALEVYJÄ Painiketaulu Kaareva painiketaulu ruostumatonta terästä. Yhdistetty kerrososoitinja suuntanuolinäyttö Datanäyttö Suurin sallittu henkilömäärä. Hälytyssymbolit (keltaisella ja vihreällä), jotka kertovat, kun hälytyspainiketta on painettu ja puheyhteys on muodostunut. Painikkeet Ruostumattomasta teräksestä kiiltävänä tai harjattuna teräksenä. Sininen valokehä. Kerrosnumerointi: Laserleikatut valkoisella taustavalolla. Pistekirjoitus. Valaistus

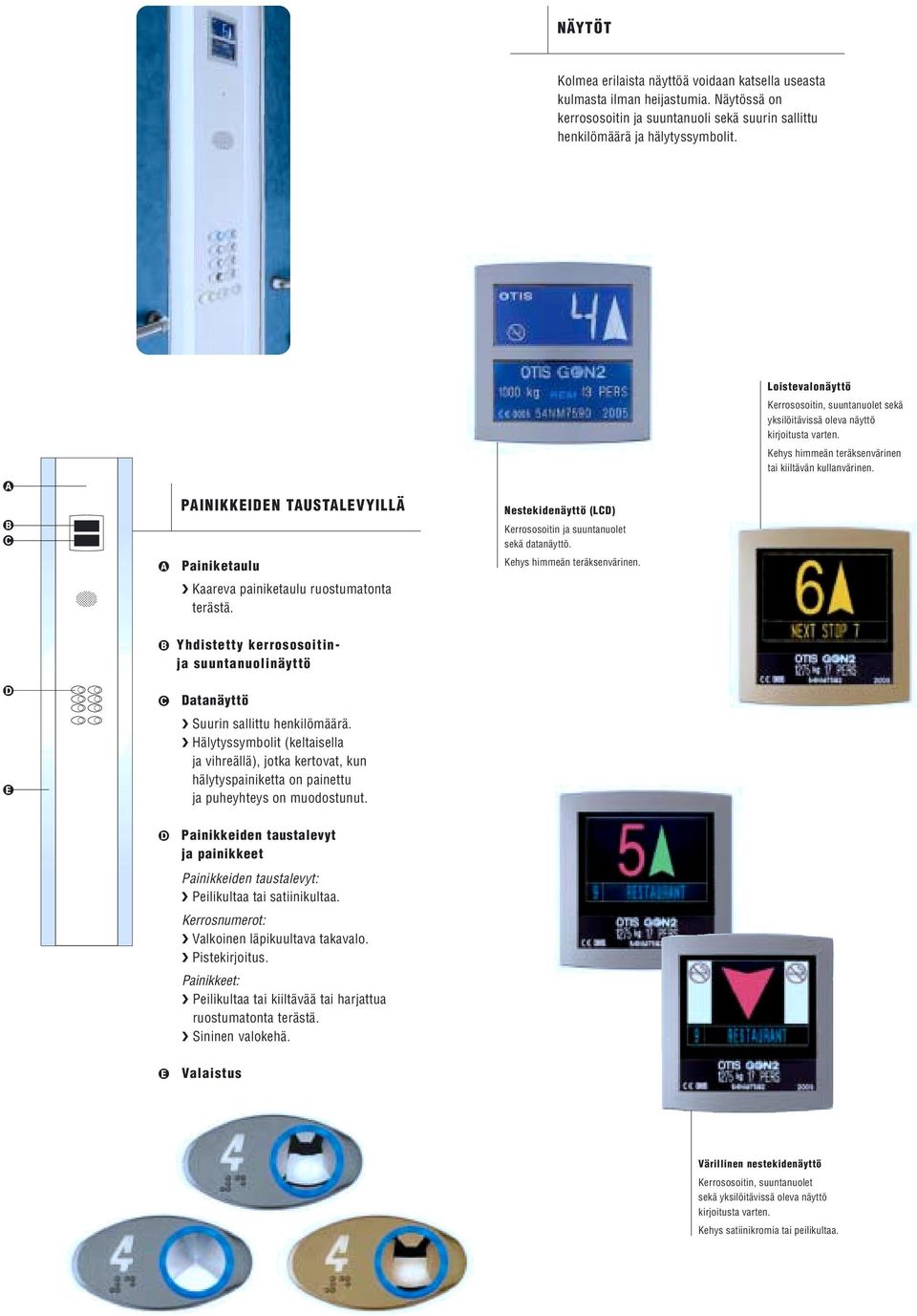

9 NÄYTÖT Kolmea erilaista näyttöä voidaan katsella useasta kulmasta ilman heijastumia. Näytössä on kerrososoitin ja suuntanuoli sekä suurin sallittu henkilömäärä ja hälytyssymbolit. PAINIKKEIDEN TAUSTALEVYILLÄ Painiketaulu Kaareva painiketaulu ruostumatonta terästä. Nestekidenäyttö (LCD) Kerrososoitin ja suuntanuolet sekä datanäyttö. Kehys himmeän teräksenvärinen. Loistevalonäyttö Kerrososoitin, suuntanuolet sekä yksilöitävissä oleva näyttö kirjoitusta varten. Kehys himmeän teräksenvärinen tai kiiltävän kullanvärinen. Yhdistetty kerrososoitinja suuntanuolinäyttö Datanäyttö Suurin sallittu henkilömäärä. Hälytyssymbolit (keltaisella ja vihreällä), jotka kertovat, kun hälytyspainiketta on painettu ja puheyhteys on muodostunut. Painikkeiden taustalevyt ja painikkeet Painikkeiden taustalevyt: a tai satiinikultaa. Kerrosnumerot: Valkoinen läpikuultava takavalo. Pistekirjoitus. Painikkeet: a tai kiiltävää tai harjattua ruostumatonta terästä. Sininen valokehä. Valaistus Värillinen nestekidenäyttö Kerrososoitin, suuntanuolet sekä yksilöitävissä oleva näyttö kirjoitusta varten. Kehys satiinikromia tai peilikultaa.

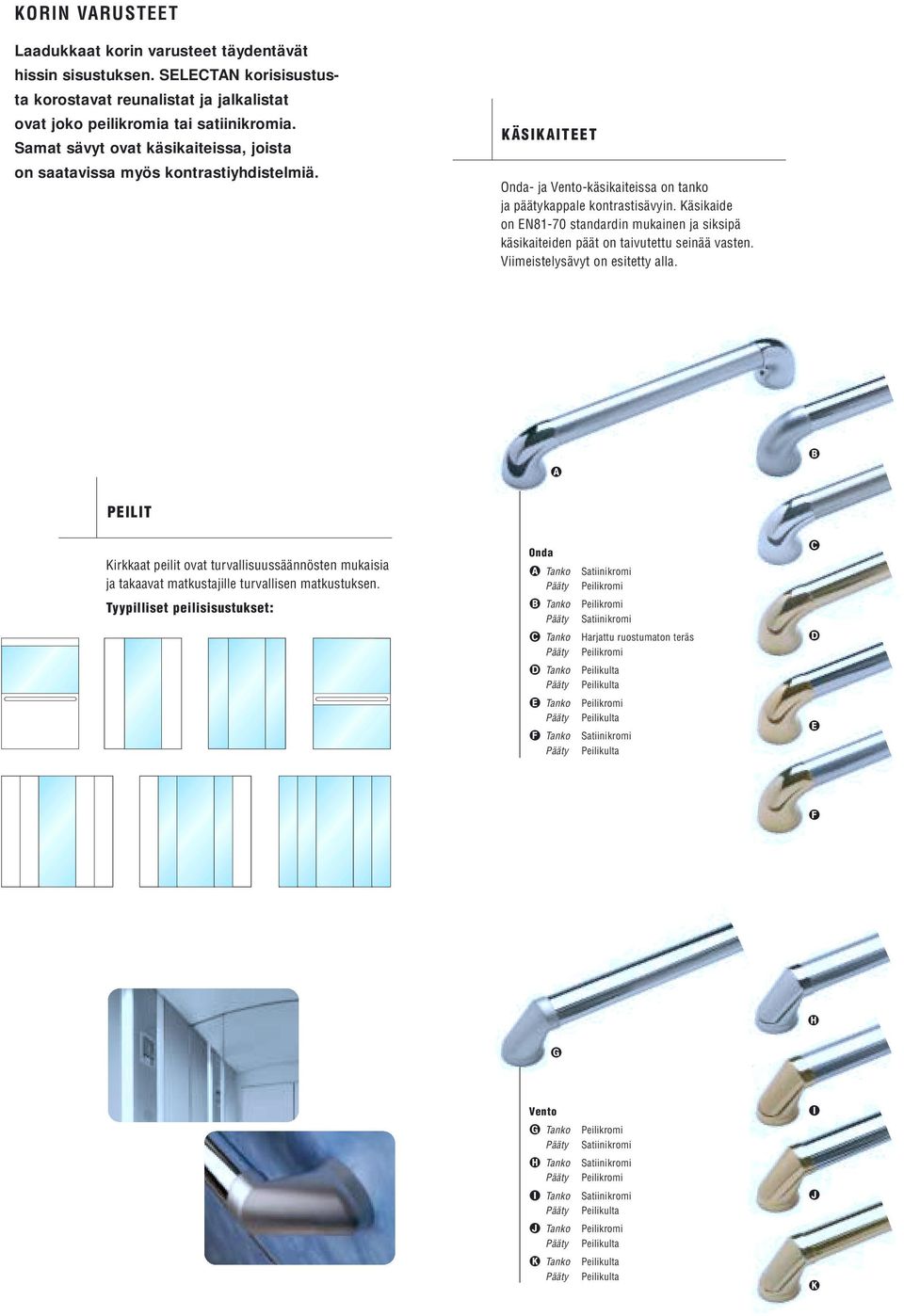

10 KORIN VARUSTEET Laadukkaat korin varusteet täydentävät hissin sisustuksen. SELECTAN korisisustusta korostavat reunalistat ja jalkalistat ovat joko peilikromia tai satiinikromia. Samat sävyt ovat käsikaiteissa, joista on saatavissa myös kontrastiyhdistelmiä. KÄSIKAITEET Onda- ja Vento-käsikaiteissa on tanko ja päätykappale kontrastisävyin. Käsikaide on EN81-70 standardin mukainen ja siksipä käsikaiteiden päät on taivutettu seinää vasten. Viimeistelysävyt on esitetty alla. PEILIT Kirkkaat peilit ovat turvallisuussäännösten mukaisia ja takaavat matkustajille turvallisen matkustuksen. Onda Tanko Satiinikromi Peilikromi Tyypilliset peilisisustukset: Tanko Peilikromi Satiinikromi Tanko Harjattu ruostumaton teräs Peilikromi Tanko Tanko Peilikromi Tanko Satiinikromi Vento Tanko Peilikromi Satiinikromi Tanko Satiinikromi Peilikromi Tanko Satiinikromi Tanko Peilikromi Tanko

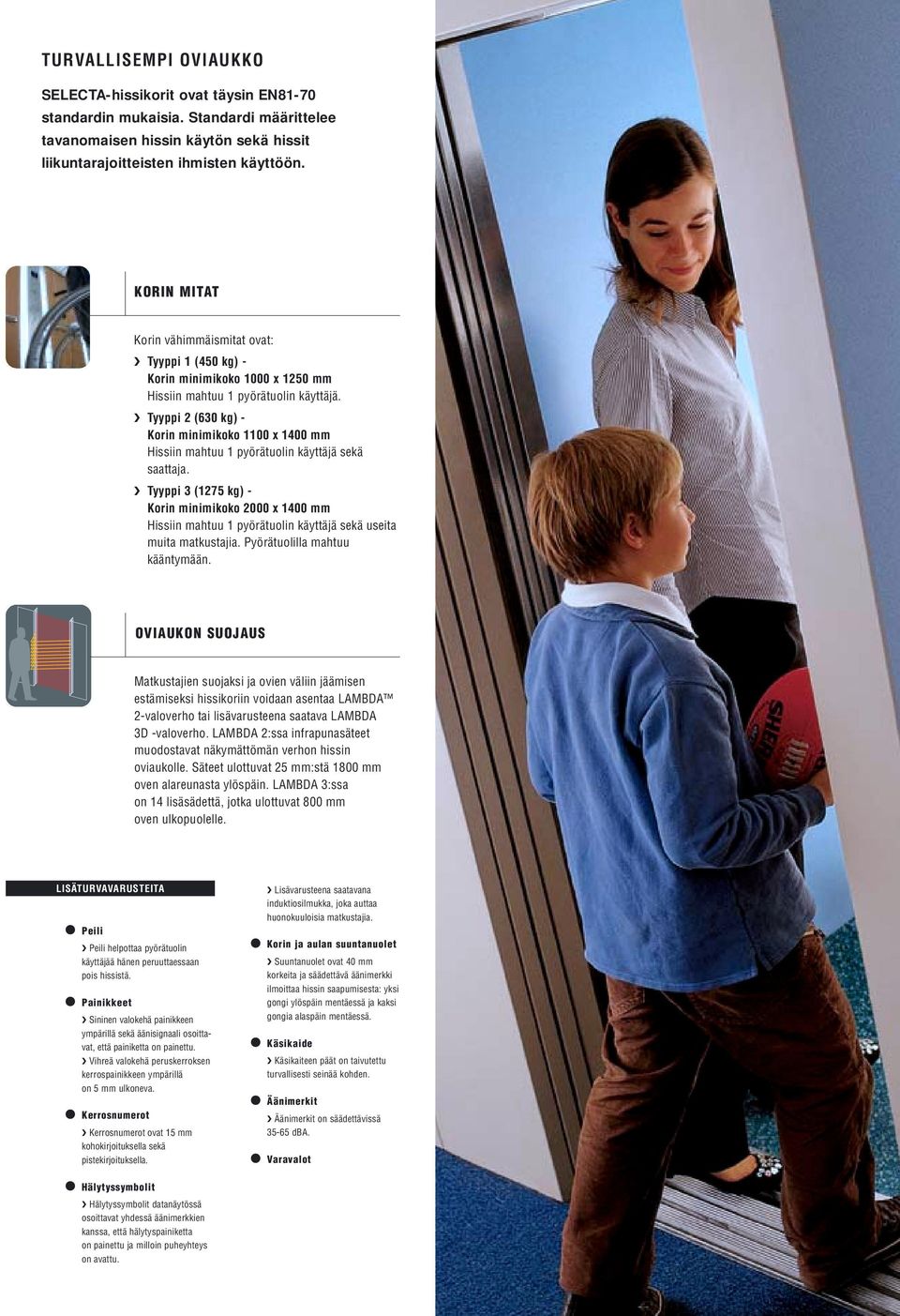

11 TURVALLISEMPI OVIAUKKO SELECTA-hissikorit ovat täysin EN81-70 standardin mukaisia. Standardi määrittelee tavanomaisen hissin käytön sekä hissit liikuntarajoitteisten ihmisten käyttöön. KORIN MITAT Korin vähimmäismitat ovat: Tyyppi 1 (450 kg) - Korin minimikoko 1000 x 1250 mm Hissiin mahtuu 1 pyörätuolin käyttäjä. Tyyppi 2 (630 kg) - Korin minimikoko 1100 x 1400 mm Hissiin mahtuu 1 pyörätuolin käyttäjä sekä saattaja. Tyyppi 3 (1275 kg) - Korin minimikoko 2000 x 1400 mm Hissiin mahtuu 1 pyörätuolin käyttäjä sekä useita muita matkustajia. Pyörätuolilla mahtuu kääntymään. OVIAUKON SUOJAUS Matkustajien suojaksi ja ovien väliin jäämisen estämiseksi hissikoriin voidaan asentaa LAMBDA 2-valoverho tai lisävarusteena saatava LAMBDA 3D -valoverho. LAMBDA 2:ssa infrapunasäteet muodostavat näkymättömän verhon hissin oviaukolle. Säteet ulottuvat 25 mm:stä 1800 mm oven alareunasta ylöspäin. LAMBDA 3:ssa on 14 lisäsädettä, jotka ulottuvat 800 mm oven ulkopuolelle. LISÄTURVAVARUSTEITA Peili Peili helpottaa pyörätuolin käyttäjää hänen peruuttaessaan pois hissistä. Painikkeet Sininen valokehä painikkeen ympärillä sekä äänisignaali osoittavat, että painiketta on painettu. Vihreä valokehä peruskerroksen kerrospainikkeen ympärillä on 5 mm ulkoneva. Kerrosnumerot Kerrosnumerot ovat 15 mm kohokirjoituksella sekä pistekirjoituksella. Lisävarusteena saatavana induktiosilmukka, joka auttaa huonokuuloisia matkustajia. Korin ja aulan suuntanuolet Suuntanuolet ovat 40 mm korkeita ja säädettävä äänimerkki ilmoittaa hissin saapumisesta: yksi gongi ylöspäin mentäessä ja kaksi gongia alaspäin mentäessä. Käsikaide Käsikaiteen päät on taivutettu turvallisesti seinää kohden. Äänimerkit Äänimerkit on säädettävissä dba. Varavalot Hälytyssymbolit Hälytyssymbolit datanäytössä osoittavat yhdessä äänimerkkien kanssa, että hälytyspainiketta on painettu ja milloin puheyhteys on avattu.

12 VARUSTEET Aulaan asennettavien hissivarusteiden tulee olla selvästi nähtäviä ja visuaalisesti hyvännäköisiä. Niiden tulee sointua myös aulan sisustukseen. SELECTASSA on kaksi eri vaihtoehtoa: toinen on hiukan koholla seinäpinnasta ja toinen on seinään upotettava malli. Aulavarusteet ovat hienostuneita ja esteettisesti sointuvia: teräksisiä kullanvärisiä tai ruostumattomasta teräksestä tehtyjä peilikromattuja tai harjattua terästä. 1 Aulavarusteet Peilikullattu Harjattu ruostumaton teräs Kiiltävä ruostumaton teräs 2 ACTUA Soveltuu pinta-asennuksiin ja vähentää tilakäyttöä. 1 Yhdistetty aulan kerrososoitin-, suuntanuoli- ja äänimerkkitaulu Vasemmalla Laadukas korkearesoluutioinen nestekidenäyttö (LCD). Oikealla Ohjelmoitava ja luotettava elektroluminenssinäyttö (ELD). 2 Aulan äänimerkkitaulut: oven yläpuolella oven yläreunassa Pitkäkestoinen LED-näyttö, jossa on siniset suuntanuolet. Äänimerkki, erilaiset äänet ylöspäin ja alaspäin mentäessä. Aulan painikkeet Siniset valokehät painikkeiden ympärillä. Lisävaruste Avainkytkimet ja käytöstä poisto Erityiskohteisiin.

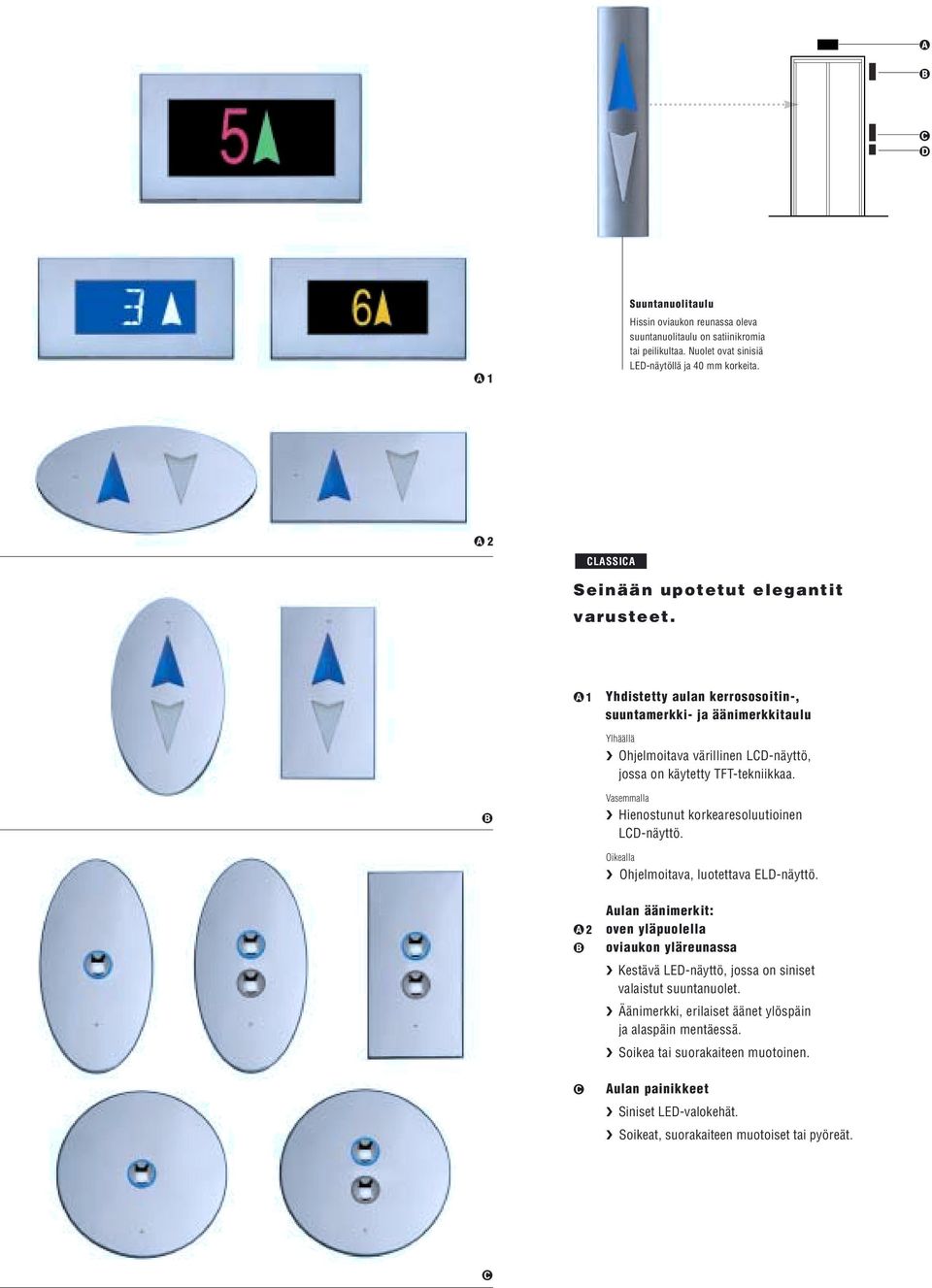

13 1 Suuntanuolitaulu Hissin oviaukon reunassa oleva suuntanuolitaulu on satiinikromia tai peilikultaa. Nuolet ovat sinisiä LED-näytöllä ja 40 mm korkeita. 2 CLASSICA Seinään upotetut elegantit varusteet. 1 Yhdistetty aulan kerrososoitin-, suuntamerkki- ja äänimerkkitaulu Ylhäällä Ohjelmoitava värillinen LCD-näyttö, jossa on käytetty TFT-tekniikkaa. Vasemmalla Hienostunut korkearesoluutioinen LCD-näyttö. Oikealla Ohjelmoitava, luotettava ELD-näyttö. 2 Aulan äänimerkit: oven yläpuolella oviaukon yläreunassa Kestävä LED-näyttö, jossa on siniset valaistut suuntanuolet. Äänimerkki, erilaiset äänet ylöspäin ja alaspäin mentäessä. Soikea tai suorakaiteen muotoinen. Aulan painikkeet Siniset LED-valokehät. Soikeat, suorakaiteen muotoiset tai pyöreät.

14 Oikeus muutoksiin pidätetään. Printed in E. U (05. 05) BTH
