Infrahankkeen BIM mallinnus kansainvälisen ohjelmistotoimittajan näkökulmasta

Transkriptio

1 Infrahankkeen BIM mallinnus kansainvälisen ohjelmistotoimittajan näkökulmasta Jukka Kivelä, Bentley Systems Finland Oy Palvelujohtaja

2 Esitys Infrahankkeen BIM mallinnus kansainvälisen ohjelmisto- toimittajan näkökulmasta 4 eri näkökulmaa Sali D, klo. 10:30-10:50 Yritys: Bentley Systems Finland Oy Puhuja: Palvelujohtaja Jukka Kivelä 2

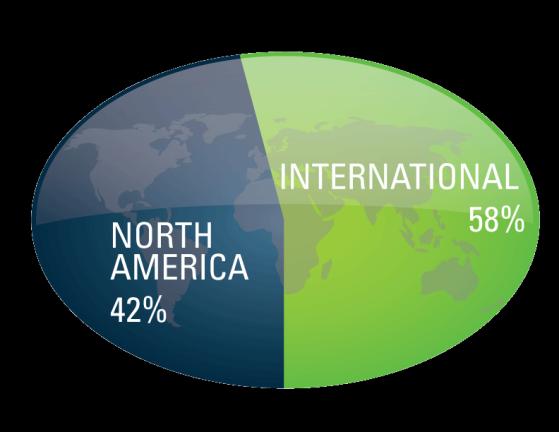

3 Bentley yhtiönä Revenues by Region World s leading provider of software for infrastructure design, construction and operations: #1 in Building Performance #1 in Structural Engineering #1 in Water Modeling #1 in Roads and Transit Design #1 in Bridge Engineering #1 in Plant Operations Global Business: Over 2,700 colleagues in 45 countries $500M revenues 3

4 SOFTWARE FOR THE INFRASTRUCTURE LIFECYCLE. PLAN DESIGN BUILD OPERATE - RENEW 4

5 Ratkaisut Asset Management Bridges Electric and Gas Utilities Buildings Factories Cadastre & Land Development Metals and Mining Rail and Transit Campuses Oil and Gas Roads Communications Power Generation Water and Wastewater 5

6 Bentley Suomessa Bentley Systems Finland Oy, 15 työntekijää Käyttäjäorganisaatioitamme: Kuntia: Helsinki, Tampere, Vantaa, Espoo, Kuopio, Kotka, Imatra, Mikkeli, Iisalmi, Raisio, Naantali, Lapua, Seinäjoki, Porvoo, Hanko, Karjaa, Savonlinna, Hamina, Lempäälä, Kankaanpää, Parkano, Mustasaari, Tuusula, Kirkkonummi, Siilinjärvi, Kauhajoki, ym. Johtoyritykset ja kommunikaatio: Destia, Fingrid, Fortum, Gasum, Telia Sonera, Elisa, Eltel Networks, Tampereen Sähkölaitos, Helsingin Energia, Vantaan Energia, ym. Julkishallinto: mm. Maanmittauslaitos, Liikennevirasto, Finavia, Puolustushallinto, ym. 6

7 BIM käsitteenä BIM - Rakennuksen tietomalli, myös rakennuksen tuotetietomalli tai rakennuksen tuotemalli BIM Rakentamisen tietomalli BIM Infra rakentamisen tietomalli (Inframalli -> Infra BIM) BIM ei ole jokin formaatti, yksi ohjelma tai 3D-kuvakaan Bentley näkee BIM:n prosessin ja kokonaisuuden hallintana Infrastruktuuri itse asettaa omat haasteet toteuttamiseen (vrt. rakennus vs. kaupunki) 7

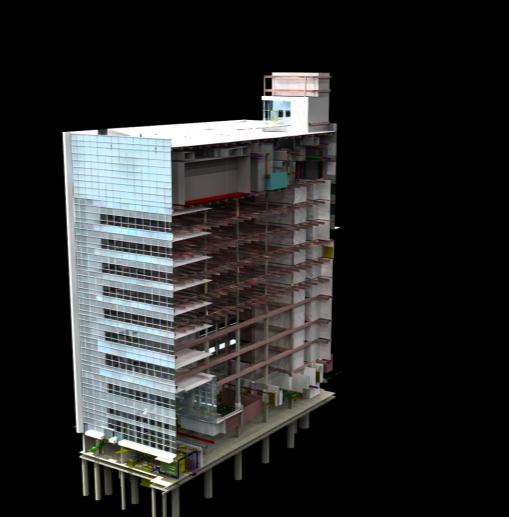

8 Yksi rakennus yksi malli Helppo toteuttaa Käsitteistö on vakiintunutta (esim. seinä, ikkuna, ovi) Toimitusketju on suht. vakiomuotoinen 8

9 Infra BIM monialainen haaste Maidenhead 50km 21km twin tunnels 35km Shenfield LONDON 2012 Olympic Stadium The City Canary Wharf Heathrow Airport Useita hankkeita - integroitu mallinnus Esimerkkinä Crossrail-hanke, Lontoo 9

10 Big Small BIM BIM = Bentley versus Big Information BIM? Modelling Railways Roads Water & Sewer Communicati ons Operate Bridges Land Manageme Build nt Energy Bentley enables fully integrated BIM from design, through Design construction, to operations and maintenance! 10

11 Mistä on kyse? Kuva:

12 Näkökulma 1: Prosessi Eroaako suomalainen tapa rakentaa kansainvälisestä tavasta? Mielipiteeni: ei varmaan juurikaan Eroavatko ohjelmistotuotteet toisistaan? Mielipiteeni: kyllä varmasti Bentley pyrkii edistämään prosessin hallintaa BS1192 (UK standardi) on tuotteistettu osaksi Bentleyn tiedonhallintaa 12

13 Industry Standards BS 1192 SHARE CREATE PUBLISH RECORD Yhteistyön toimintamallin pitää perustua alan standardeihin ja parhaaksi todettuihin käytäntöihin, esimerkkinä BS 1192 standardi Yhteisen tiedonhallinnan viitekehyksen luonti Prosessit ja niiden hallinta prosessien toistaminen samalla tavalla (vrt. talotekniikan toimitusketju) Prosessien automatisointi, esimerkkinä lähtötietomalli Tavoitteena on tuottaa aitoa yhteistyötä ja koordinaatiota 13

14 Programme Contracts Design Frameworks 2011 Bentley Systems, Incorporated Haaste prosesseissa on useita osapuolia Government Enabling Body Programme Partner Delivery Partner National Rail Operator City Metro Operator Funding Developer Funding Developer Delivery Partner Delivery Partner 14

15 Bentleyn tavoite Intelligent Infrastructure Information Modelling Integrated Projects 15

16 Näkökulma 2: Monialaisuus Kansainväliset yritykset tekevät usein toteutuksia monelle toimialalle Talorakentaminen, yhdyskuntasuunnittelu ja rakentaminen, laitosratkaisut Haaste: mallinnuksen teknisten perusratkaisujen on liittyvä yrityksen ohjelmisto-portfolioon Yrityksellä ei voi olla kovin monenlaisia teknisiä perusratkaisuja tietomallinnukseen Ratkaisuihin liittyy tietenkin aina toimialakohtaiset toteutusosat 16

17 Bentleyn ohjelmisto-portfolio FM,ERP (i.e. SAP,ORACLE) CONNECTORS ProjectWise AssetWise 17

18 Esimerkki, ProjectWise ja pistepilvien hallinta

19 Näkökulma 3: Kansainvälisyys Paikalliset haasteet Kansainväliset standardit Bentley mukana toiminnassa Bentley pyrkii edistämään kansainvälisiä standardeja ja toteuttamaan niitä ohjelmistotuotteisiinsa Yhteistyö, esim. Autodesk ja Bentley tekevät yhteistyötä sovellus-sovellus -tasolla Kansainvälisen osaamisen tuonti kansallisiin hankkeisiin 19

20 Näkökulma 4: Monialusta-ratkaisut i-model Mobiilikäyttö Skaalautuvuus Verkon haasteet Streaming Palvelin jossakin Työnkulku Auditointi Jäljitettävyys Tietoturva i-model Missä datani on? Kuinka mallipohjaisesta aineistoa saadaan tuotettua eri laitealustoille? Ratkaisu: i-model 20

21 Sovellukset, i-model teknologia Tiedonhallinnan palvelin Device independent ios, Android, Windows Industry Standards Web Services, HTML 5, SQLite Connected & Disconnected Työasemasovellukset 21

22 Mikä i-model on? 3D-tarkastelu on luonnollinen osa prosessia Tietoturvallinen, itsensä kuvaava ja vietävissä eri laite- sekä sovellusympäristöihin Joustava formaatti BIM-mallin tehokkaaseen katseluun Käyttäjä voi itse julkaista uuden katselumallin valitusta datasta tarvittaessa (vrt. staattinen malli). Mallidatan käyttö ja hyödyntäminen on joustavaa. Read-only, mallin metatiedot saadaan mukaan Avoin ohjelmakirjasto, saatavissa myös muille ohjelmistotoimittajille Helppo liittää eri käyttöympäristöihin pdf MicroStatation Bentley Navigator, muut sovellukset, mobiililaitteet ym. 22

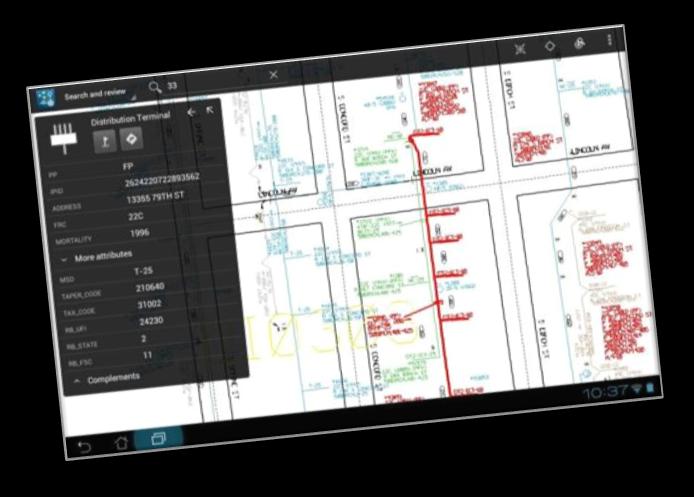

23 ProjectWise InspectTech Navigator Mobiilisovellukset infran hallintaan Bentley Map Mobile Structural Synchronizer 23
