1 RAK-C.3004 Rakennustekniikka Rakennuksen tilojen suunnittelu Hannu Hirsi A + E

2 Mistä lähtökohdat, kenen ehdoilla : Asiakkaan, käyttäjän tarpeet ja toiminta : Rakennuksesta on voitava lukea sen tarkoitus. Rakennettu ympäristö. Ympäröivä luonto. Rakennusmateriaalit ja rakennustekniikat. Jokin kantava prinsiippi : Ekologisuus, energiatehokkuus, maaseudun rakentaminen, rakentamisen perinne. Oman aikamme uudet kulttuuriset virtaukset. BIG VISION and megatrends. Resurssit

Tilojen suunnittelu : Tila on keskeinen rakennuksen suunnittelun elementti : Huonetila. Laitteiden vaatima tila ja laitevaraukset. Rakenteiden vaatima tila. Liitostila. Välitila.

3 Tilojen suunnittelu : Tila on keskeinen rakennuksen suunnittelun elementti : Huonetila. Laitteiden vaatima tila ja laitevaraukset. Rakenteiden vaatima tila. Liitostila. Välitila. Hierarkkiaa seuraava suunnittelu : 1. Rakennettu ympäristö, kokonaisuus. 2. Rakennusmassa. 3. Rakennuksen tilat. 4. Pinnat. Tilan suunnitteluparametrit : Geometria, materiaalit, värit, valo, kalustus, akustiikka. Tila - aika - liike, kokonaisuuden jatkuva hallinta.

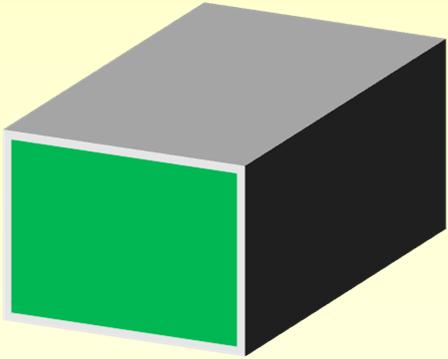

4 Neljä tilan perusmuotoa : Suorakaide, sylinteri, pallo, ellipsoidi ja kartio, kiilat sekä pyramidit. Nyt ovat vapaat muodot tulleet esille : CAD, CAM Kaikki rakennukset voidaan suunnitella perusmuotojen yhdistelmänä, myös vapaat muodot. Löytyvät kaikista CAD-ohjelmista solidien mallintamistyökaluista. Nämä riittävät. Toisen asteen pinnat ovat käyttökelpoisia. NURBS:t auttavat vapaissa muodoissa.

Τilat : Aiemmin oli vain huoneita ja rakenteita : talotekniikka oli yleensä upotettuna rakenteisiin, teknisissä tiloissa pintaasennuksena. Tekniikkaa oli tosi vähän.

5 Τilat : Aiemmin oli vain huoneita ja rakenteita : talotekniikka oli yleensä upotettuna rakenteisiin, teknisissä tiloissa pintaasennuksena. Tekniikkaa oli tosi vähän. Rakenteet olivat pinnoitettuja ja yksiaineisia : hirsirakenteet muuratut rakenteet. Nykyaikainen rakenne on moniaineinen ja monikerroksinen, osia, erit. taloteknikkaa on moninkertaisesti aiempaan verrattuna : erilaisia tiloja, tilavarauksia paljon.

Suunnitteluvaiheen tilavaraukset : Tilavaraukset : Toimintaa varten suunnittelut tilat 1. Varsinaiset tilat 2. Aputilat, liikkuminen. Toimintaa tukevat tilat : 3. Tekniset tilat 4.

6 Suunnitteluvaiheen tilavaraukset : Tilavaraukset : Toimintaa varten suunnittelut tilat 1. Varsinaiset tilat 2. Aputilat, liikkuminen. Toimintaa tukevat tilat : 3. Tekniset tilat 4. Teknisten järjestelmien tilavaraukset Kantavat rakenteet. Täydentävät rakenteet. Talotekniikka. Pintarakenteet ja pinnoitukset sisältyvät rakenteiden tilavarauksiin : Ei erillisiä tilavarauksia.

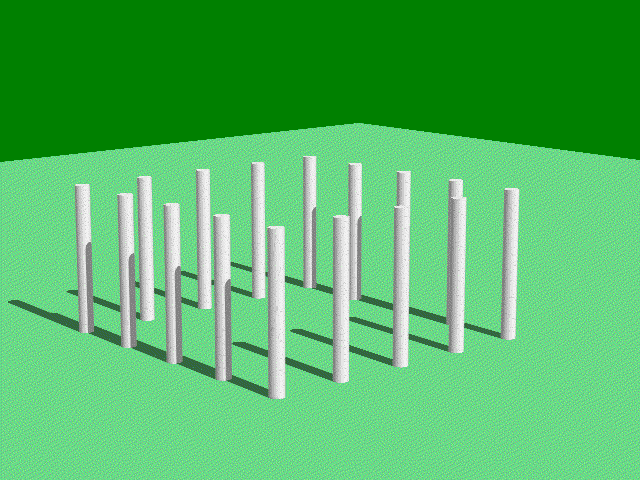

7 Tilan synty : Ihminen hahmottaa ympäristössä valtavasti erilaisia tiloja. Tasot ja niiden niiden välinen jännite synnyttävät tilantunteen : Avoin-, taso-, rajatila ja suljettu tila muodostavat jatkumon :

8 Tilan muodostajat : Perus- eli lattiataso : Alapohjat ja välipohjat. Laatat, palkistot. Seinämät : Ulkoseinät, väliseinät Levyt ja pilarit, kuoret Ylätasot eli katot : Yläpohjat ja vesikatot. Palkit, ristikot, kehät Rakennuksen horisontaalinen ja vertikaalinen jäsentely

9 Tilan mittasuhteet : Mittakaava pieni : Pinnat, kalusteet. Esinemitoitus. 1M. Mittakaava normaali : Asuintilat. Toimintamitoitus. Suhteessa käyttäjään. 3M. Mittakaava ylisuuri : Julkiset rakennukset, ulkotilat. Suhteessa puustoon ja maastoon. 12M -

10 Tilojen keskinäiset suhteet : Sijaintisuhteet : Ylä- ja alapuoliset tilat Etupuolella ja takana sijaitsevat tilat Ulkopuolella ja sisäpuolella sijaitsevat tilat. Välitilat Liitetilat Kokosuhteet : Tilojen erilainen mittakaava. Tilojen tärkeysjärjestys : Hyötytilat ja aputilat.

11 Tilojen liittyminen toisiinsa ja aukotus (varaukset) : Liittyminen seinämien läpi : Ikkunat ja ovet. Luukut. Teknisten järjestelmien läpiviennit. Liittyminen tasojen läpi. Luiskat ja portaat. Liittyminen välittävien tilojen avulla : Käytävät, eteiset, aulat, tuulikaapit. Konehuoneet, keskukset. Liittyminen tyhjien tilojen yli tai ali : Kulkusillat. Ilma-asennukset. Laitekanaalit. Huoltotunnelit.

Suunnittelun vaiheet ja tietomallit : Mallinnus- ja suunnittelutyö on jatkuvaa, mutta hankkeen kulkua vaiheistavat erilaiset päätöstilanteet : 1. Rakennuttamispäätös. 2. Rakentamispäätös. 3.

12 Suunnittelun vaiheet ja tietomallit : Mallinnus- ja suunnittelutyö on jatkuvaa, mutta hankkeen kulkua vaiheistavat erilaiset päätöstilanteet : 1. Rakennuttamispäätös. 2. Rakentamispäätös. 3. Rakennuslupa. 4. Tekninen tarkastus. 5. Vastaanotto. Joka vaiheelle ja jokaiselle toimijalle on omat sisältötavoitteensa : Laajuus ja laatu vaihtelee, painopiste siirtyy vähitellen ARK -> ENG hankkeen kuluessa Aalto / ENG / Hirsi 12

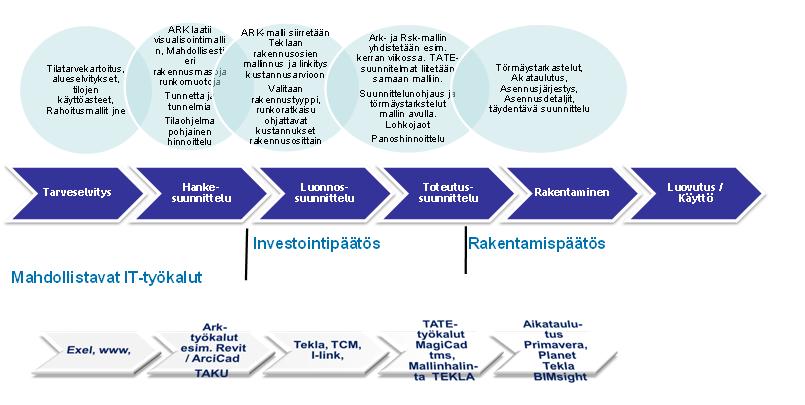

13 Suunnittelijan työkalut :

14 Mallintamisen vaiheet :

15 YTV 2012, Mallien yleinen sisältö ja käyttötarkoitus : ARK RAK TATE Taulukkomuotoinen tilaohjelma, tilaajan ja käyttäjän vaatimukset. Vaatimusmallit : Kuormat ja muut rakenteelliset vaatimukset. Tilojen talotekniset vaatimukset, sisäilmasto, järjestelmä-tarpeet. Tontin malli : Tontin rajat, korkeusasemat. Pohjatutkimukset S, T, KVV-liittymät. Tilat tilaobjekteina ja rakennuksen vaippa. Tilamalli Ehdotus rakennejärjestelmäksi ja perustuksiksi, TATE-osastot, tilavaatimuksia aiheuttavat järjestelmät sekä tekniset tilat

16 YTV 2012, jatkuu. ARK RAK TATE Rakennusosa (RO)- ja järjestelmämallit Rakennusosa- ja järjestelmämallit ovat keskeinen osa suunnittelua ja hankkeen tiedonhallintaa. Tietomallipohjaisessa suunnittelussa mallien sisältö vastaa suunnittelun vaiheistusta ja käyttötarkoitusta. Alustava ARK-malli Alustava RO-malli Alustava TATE-malli Tilat, alustavat rakennusosat. Runko, perustukset, rakennusosien alustavat tyyppiratkaisut ja detaljit TATE-järjestelmälohkot, runkokanavat ja putket ja keskuslaitteet, tilamallit ARK-laskentamalli RO-laskentamalli TATE-laskentamalli Tilat, rakennusosat tyyppitietoineen Runko, perustukset, tyyppiratkaisut ja detaljit, sijainnit ja mitoitus. TATE-järjestelmät, keskuslaitteet, kanavistot, putkistot, päätelaitteet, keskukset, johdot,valaisimet. ARK-toteutusmalli RO-toteutusmalli TATE-toteutusmalli Vastaava malli päivitettynä toteutusta vastaavaksi. Runkorakenteet, perustukset, valmistus- ja asennussuunnit. TATE-järjestelmien valmistus- ja asennussunnitelmat.

YTV 2012, jatkuu. ARK RAK TATE Toteumamallit Edellisen vaiheen tarkkuustasoa vastaava malli jatkuvasti päivitettynä toteutusta vastaavaksi.

17 YTV 2012, jatkuu. ARK RAK TATE Toteumamallit Edellisen vaiheen tarkkuustasoa vastaava malli jatkuvasti päivitettynä toteutusta vastaavaksi. ARK-toteumamalli RO-toteumamalli TATE-toteumamalli Toteutuneet tilavaraukset. Toteutuneet rakennusosat. Toteutuneet laiteosat. Tietomalli rakenteista. Tietomallista tulostettu rakennusosarapor

18 Mitä asioita tilojen suunnittelussa voi ottaa huomioon? 1. Tilojen koko, mittakaava : Yleisin virhe aloittelevalla suunnittelijalla. Käyttäjän, toiminnan ja ympäristön mukaan. 2. Tilojen yhteensopivuus : Yhteenkuuluvat toiminnot ja tilat Erotettavat toiminnot ja tilat 3. Tilojen järjestys : Arkkitehtuurissa tärkein käsite. Hierarkia. Jäsentely, osat ovat oikeassa suhteessa toisiinsa ja kokonaisuuteen. Rytmi. Kinetiikka. Dynamiikka. Samanlaisuutta ja toistuvuutta. Erilaisuutta, jopa vastakohtaista. Massoittelu. Moninaiset muodot yhdeksi kokonaisuudeksi. 4. Tasapainoinen kokonaisuus : Harmonisuus. Stabiilius. Symmetrisyys luo tasapainoa. Pisteen, suoran, tason suhteen. Nykyään myös asymmetrisyys on sallittua. Painoarvot tilojen merkityksen mukaan. Positiivit ja negatiivit

19 Lähtötiedot :Tuote, palvelu, määrä, reititys, tukitoiminnot, ajoitus Systemaattisen tilasuunnittelun kulku : Tilantarve Virtaukset Kohdekohtaiset syyt Suunnitelma 1 Toimintojen riippuvuussuhdekaavio Tilojen riippuvuussuhdekaavio Suunnitelma 1 Suunnitelma 1 Arviointi Toiminnot Tilaa käytettävissä Rajoitukset käytännössä
