WAC-7000 SIIRRETTÄVÄ ILMASTOINTILAITE KÄYTTÖOHJE

Transkriptio

1 WAC-7000 SIIRRETTÄVÄ ILMASTOINTILAITE FI KÄYTTÖOHJE 1

2 KÄYTTÖOHJE WAC-7000 WILFA ILMASTOINTILAITE FI YHTEENVETO Tämä kompakti, siirrettävä ilmastointilaite säätelee huoneen lämpötilaa ja kosteustasoa. Sen joustavat toiminnot soveltuvat useisiin tarpeisiin erilaisissa huoneissa. Laitteessa on useita toimintoja, jäähdytys, kuivaus ja puhallinilmastointi. Laite on suunniteltu käytettäväksi yksityisissä asuinkiinteistöissä ja toimistoissa jne. Laitteen sähkönkulutus on alhainen ja käyntiääni hiljainen. Kuva 1 Kuva 1: evaporator höyrystin fan1 puhallin 1 cooling air jäähdytetty ilma air flow 1 ilmavirta 1 motor moottori capillary tube kapillaariputki hot air lämmin ilma air flow 2 ilmavirta 2 fan2 puhallin 2 compressor kompressori condensator kondensaattori Muista aina poistaa poistoilmaletku yksiköstä, kun laitetta käytetään vain huoneilman kuivaamiseen. Kun laitetta käytetään ilmastoimiseen, poistoilmaletku on liitettävä yksikön ilmanottoaukkoon. KUUMA ILMA ON JOHDETTAVA ULOS HUONEESTA. 2

3 LAITTEEN SIJOITTAMINEN 1. Jos huoneen pinta-ala on alle 25 m², kuuma ilma voidaan johtaa pois huoneesta venttiilin tai ikkunan kautta ja huone on rakenteeltaan hyvin eristetty, jäähdytysteho on erittäin hyvä. Kuva 2 Kuva 2: window or wall ikkuna tai seinä air exhaust duct poistoilmaletku hot air lämmin ilma cooling air jäähdytetty ilma Kuva 3 Kuva 3 mobile A/C siirrettävä ilmastointilaite room huone hot air lämmin ilma cooling airflow jäähdytetty ilmavirta cooling air area jäähdytysalue 2. Jos huoneen pinta-ala on yli 25 m², kuten esim. verstaassa tai tehtaassa, jäähdytettyä ja miellyttävää ilmaa voi suunnata jollekin henkilölle missä vain. Henkilöt, jotka ovat kuvan osoittamalla puhaltimen jäähdytysalueella, huomaavat laitteen merkityksen. 3

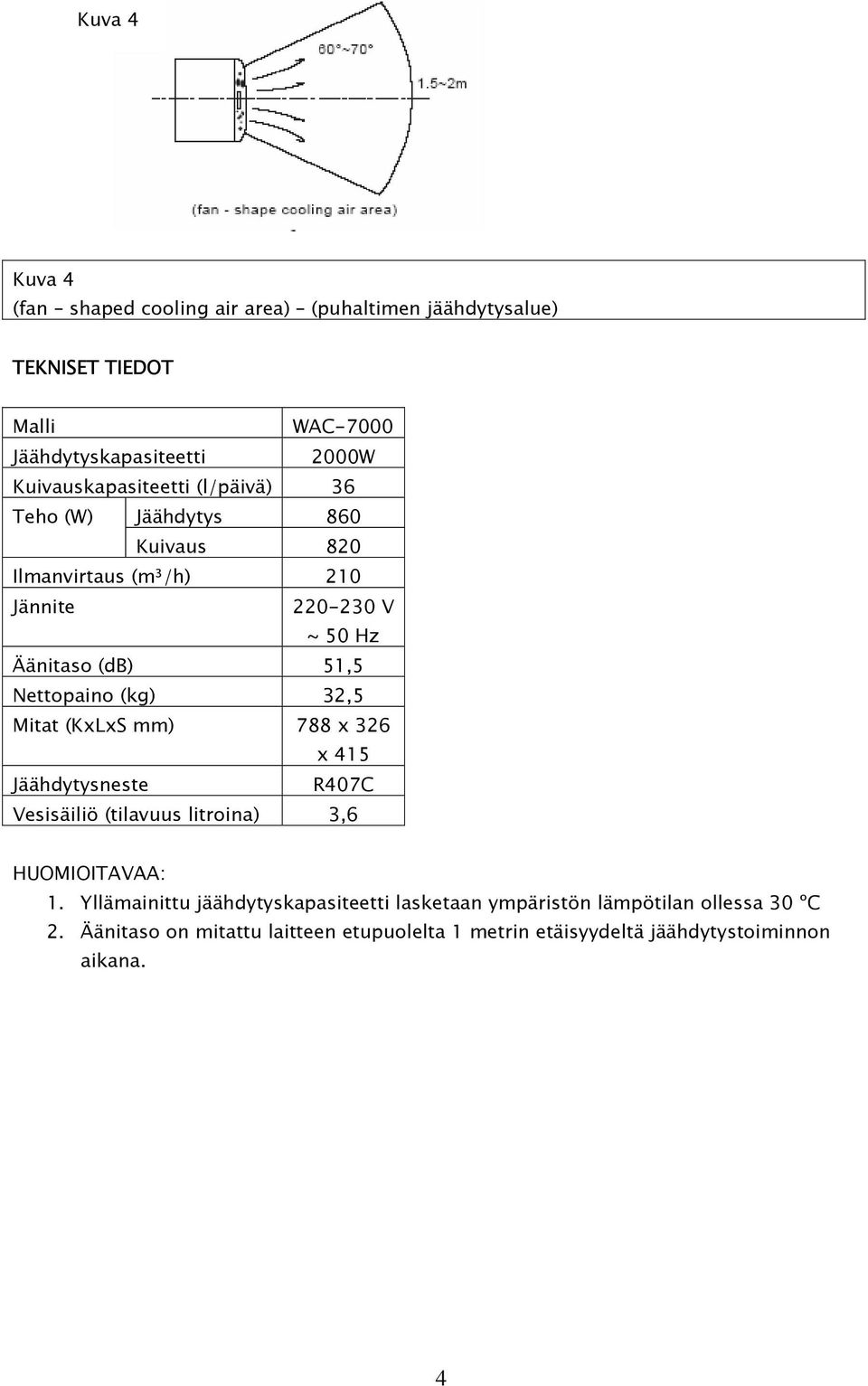

4 Kuva 4 Kuva 4 (fan shaped cooling air area) (puhaltimen jäähdytysalue) TEKNISET TIEDOT Malli WAC-7000 Jäähdytyskapasiteetti 2000W Kuivauskapasiteetti (l/päivä) 36 Teho (W) Jäähdytys 860 Kuivaus 820 Ilmanvirtaus (m³/h) 210 Jännite V ~ 50 Hz Äänitaso (db) 51,5 Nettopaino (kg) 32,5 Mitat (KxLxS mm) 788 x 326 x 415 Jäähdytysneste R407C Vesisäiliö (tilavuus litroina) 3,6 HUOMIOITAVAA: 1. Yllämainittu jäähdytyskapasiteetti lasketaan ympäristön lämpötilan ollessa 30 ºC 2. Äänitaso on mitattu laitteen etupuolelta 1 metrin etäisyydeltä jäähdytystoiminnon aikana. 4

5 LAITTEEN OSAT ETUSIVU Kuva 5 Kuva 5: control panel Ohjauspaneeli air flow guider säädettävät vaakasuorat ilmanohjaimet swing louver oskilloivat (kääntyilevät) pystysuorat ilmanohjaimet handle Kädensija front air outlet grill etupuolen ilma-aukon ritilä water tank vesisäiliö castol pyörät cable (power cord and plug) Liitosjohto (sähköjohto ja pistoke) 5

6 TAKASIVU Kuva 6 Kuva 6: upper air inlet grill ylempi ilman sisäänottoaukko outlet for continuous drainage liitin suoraa viemäröintiä varten (poistovesiaukon kansi) use exclusively for continuous drainage käytetään vain jatkuvaan vedenpoistoon don t pull out the outlet except for this application. Otherwise the drain will leak Älä vedä ulos, jos letku ei ole liitetty viemäriin. Virheellinen käyttö saattaa aiheuttaa vesivahingon. lower air inlet grill alempi ilman sisäänottoaukko 6

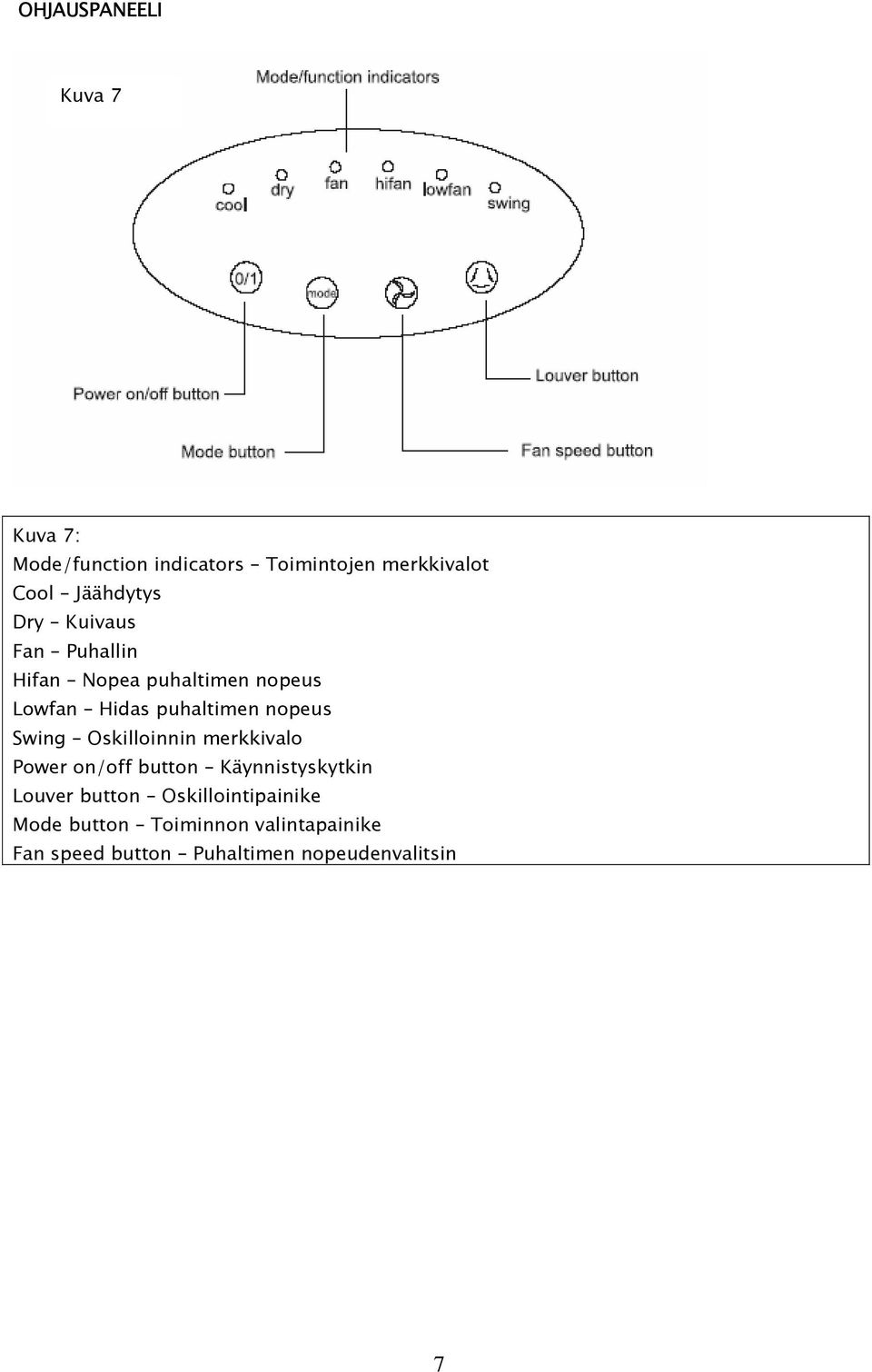

7 OHJAUSPANEELI Kuva 7 Kuva 7: Mode/function indicators Toimintojen merkkivalot Cool Jäähdytys Dry Kuivaus Fan Puhallin Hifan Nopea puhaltimen nopeus Lowfan Hidas puhaltimen nopeus Swing Oskilloinnin merkkivalo Power on/off button Käynnistyskytkin Louver button Oskillointipainike Mode button Toiminnon valintapainike Fan speed button Puhaltimen nopeudenvalitsin 7

8 OHJAUSPANEELIN PAINIKKEIDEN KÄYTTÖOHJE 1. 1/0 -painike: Kytkee ilmastointilaitteen päälle ja pois päältä 2. MODUS -painike (Toimintojen valinta) Valitse kolmesta vaihtoehdosta: puhallin jäähdytys kuivaus puhallin 3. PUHALLIN -painike: Kun sekä jäähdytys- että puhallin-toiminnot ovat päällä, voit valita kaksi puhaltimen nopeutta: nopea hidas nopea 4. Oskillointi-painike: Oskillointi päällä / pois päältä. 5. OSKILLOINNIN merkkivalo: Tämä merkkivalo palaa, kun oskillointi-toiminto on päällä. 6. JÄÄHDYTYS -painike: Tämä merkkivalo palaa, kun laite on jäähdytystilassa. 7. KUIVAUS -painike: Tämä merkkivalo palaa, kun laite on kuivaustilassa. 8. PUHALLIN -painike: Tämä merkkivalo palaa, kun puhallin on päällä. 9. NOPEA PUHALLIN - ja HIDAS PUHALLIN -painikkeet: Nämä kaksi merkkivaloa ilmoittavat, onko puhallin päällä nopealla vai hitaalla nopeudella. * Kun vesisäiliö täyttyy, laitteesta kuuluu merkkiääni. Hälytysäänen jälkeen kompressori pysähtyy ja laite siirtyy PUHALLIN -toimintoon. Poista säiliö, tyhjennä se ja laita takaisin alkuperäiseen asentoon. Kun säiliö on oikein paikallaan, laitteen toiminto palautuu samaksi kuin se oli ennen kompressorin pysähtymistä. 8

9 KÄYTTÖ JÄÄHDYTTÄMINEN Jäähdytystoimintoa voi käyttää 16 ºC:n ja 45 ºC:n välillä. LAITTEEN SIJOITTAMINEN KÄYTÖN AIKANA Aseta siirrettävä ilmastointilaite tasaiselle alustalle niin, että ilmanpoistoaukot eivät peity. Jäähdytyspuhallinta ei saa sijoittaa 50 cm:ä lähemmäksi seinää tai muuta esinettä. Kuva 8 VIRTALÄHDE - Älä kytke siirrettävää ilmastointilaitetta jatkojohtoon, johon on liitetty muita sähkölaitteita. - Laita ilmastointilaitteen pistoke kunnolla pistorasiaan ennen laitteen käyttämistä. Kun ääni kuuluu kahden sekunnin ajan, käynnistä laite painamalla 1/0 -painiketta. JÄÄHDYTYS 1) Varmista, että poistovesisäiliö on oikein paikallaan. Asenna poistoilmaletku oikein (katso tarkemmat yksityiskohdat sijoittamisesta sivulta 3 / Poistoilmaletkun asentaminen sivu 15). 2) Johda poistoilmaletku aina ilmastointiventtiilin tai ikkunan kautta ulos niin, että lämmin ilma johdetaan pois huoneesta jäähdyttämisen aikana. 3) Valitse jäähdytys-toiminto painamalla MODUS -painiketta, jäähdytyksen merkkivalo syttyy. 4) Valitse k-painikkeen avulla oikea puhaltimen nopeus, nopea tai hidas. HUOMAA: Jotta jäähdytysteho olisi paras mahdollinen, huomioi seuraavat asiat. (1) Jos huoneeseen tulee suoraa auringonvaloa, vedä verhot ikkunoiden eteen. (2) Älä sijoita laitetta lämmönlähteen läheisyyteen. KUIVAUS Tehosta huoneilman kuivausta pitämällä ikkunat ja ovet kiinni. 1) Varmista, että vesisäiliö on oikein paikallaan laitteessa. 2) Valitse kuivaus-toiminto painamalla MODUS -painiketta, kuivauksen merkkivalo syttyy. Puhaltimen nopeutta ei voi säätää. 3) Jos laitetta käytetään vain kuivaukseen, älä anna poistoilmaletkun olla kiinnitettynä laitteeseen. PUHALLIN 1) Valitse puhallin-toiminto painamalla MODUS -painiketta, puhaltimen merkkivalo syttyy. 2) Valitse -painikkeen avulla nopea tai hidas puhaltimen nopeus. 9

10 AUTOMAATTINEN OSKILLOINTI-TOIMINTO 1) Paina -painiketta, jolloin oskilloinnin merkkivalo syttyy. Automaattinen oskillointi (kääntyilemistoiminto) käynnistyy. 2) Kun painat -painiketta toisen kerran, oskilloinnin merkkivalo sammuu ja automaattinen oskillointi-toiminto päättyy. VEDENPOISTO Kun laite on jäähdytys- tai kuivaustilassa, tiivistyvä vesi kerääntyy vesisäiliöön. Kun säiliö on täynnä, laitteesta kuuluu merkkiääni di, di, kahdeksan kertaa. Samalla kompressori sammuu ja puhallin jatkaa aikaisemmin valitulla nopeudella. Laite kytkeytyy pois päältä kolmen minuutin kuluessa. Tyhjennä vesi säiliöstä kuvan osoittamalla tavalla ja laita säiliö takaisin paikalleen alkuperäiseen asentoonsa. VAROITUS 1) Älä poista vesisäiliötä, kun laite on jäähdytys- tai kuivaustilassa, muuten hälytys kytkeytyy päälle, kompressori sammuu ja toiminto vaihtuu puhallin-toimintoon. Kuva 9 2) Jos haluat tyhjentää vesisäiliön ennen kuin se on täynnä, kytke laite ensin pois päältä ja odota kolme minuuttia niin, että tiivistyvä vesi ei valu laitteeseen. 3) Vesisäiliön kanssa samassa tilassa on muoviletku, jossa on tulppa päässä. Älä poista tulppaa, kun laite on käynnissä, koska vettä käytetään kupariputken jäähdyttämiseen. 4) Laite on asennettava sähkölaitteita koskevien ohjeiden mukaisesti. 5) Jos virtajohto vaurioituu, on valmistajan, valmistajan huoltoliikkeen tai muun ammattitaitoisen henkilön vaihdettava se sähköiskun ja oikosulun vaaran välttämiseksi. 6) Laitetta ei saa upottaa veteen. JATKUVA VEDENPOISTO 1) Vedä vedenpoistoaukon kansi pois. Älä ota vedenpoistoaukon kantta pois muussa tapauksessa, muuten vedenpoistoaukosta voi vuotaa vettä. Varmista, että vedenpoistojärjestelmä ei tukkeudu. Tukkeutunut vedenpoistojärjestelmä saattaa aiheuttaa toimintahäiriön. 10

11 Kuva 10 Kuva 10: drainage trough vedenpoisto drainage hole vedenpoistoaukko drainage pipe vedenpoistoliitin drainage part vedenpoisto-osa 3) Pidä kiinni vedenpoistoaukosta, kiinnitä sitten vedenpoistoputki vedenpoistoliittimeen. 4) Putki johdetaan viemäriin. Älä altista järjestelmää ulkoiselle painamiselle tai paineelle veden valuessa. Älä taivuta putkea veden valuessa. HUOMAA 1. Kun laite on käynnissä tai juuri kytketty pois päältä, vedenpoistoaukosta valuu vettä, jos kansi otetaan pois. 2. Pidä kiinni vedenpoistoaukosta, kun irrotat vedenpoistoputkea. ILMANSUODATUS Laitteessa on aktiivihiilisuodatin ja ilmansuodatin, joiden tarkoitus on estää savun, hajun ja pölyn kulkeutuminen laitteen sisään. 11

12 Kuva 11 Kuva 11: 1) Suodattimen ritilä 2) Ilmansuodatin: Suodattaa pölyn. 3) Aktiivihiilisuodatin: Aktiivihiilisuodatin imee ja hajottaa savua ja hajua. KUNNOSSAPITO Irrota pistoke pistorasiasta ennen laitteen puhdistamista. Varmista, että virta on kytketty pois päältä ennen huolto- tai korjaustoimenpiteitä. Tämä ehkäisee sähköiskusta johtuvia vahinkoja. Älä käytä laitteen ulkopintojen puhdistamiseen kemiallisia liuottimia (kuten linolia, bentseeniä tms.) Pinta saattaa vaurioitua ja koko laite rikkoutua. ILMANSUODATIN Jos ilmansuodatin tukkeutuu pölystä ja kosteudesta, ilmanvirtaus vähenee. Puhdista suodatin joka toinen viikko tai tarpeen mukaan. ILMANSUODATTIMEN AVAAMINEN 1) Avaa ilmansuodattimen kansi yläreunasta, ota suodatin pois. 2) Irrota suodatin suodattimen kannesta. PUHDISTAMINEN Pese ilmansuodatin kuumalla vedellä (noin 40 o C) ja miedolla pesuaineella, huuhtele hyvin ja anna kuivua kunnolla. SUODATTIMEN PAIKALLEEN LAITTAMINEN 1. Kiinnitä suodatin kannen sisäpuolella oleviin kiinnityskoukkuihin. 2. Aseta kannen alaosassa olevat koukut paikalleen ja työnnä kansi takaisin alkuperäiseen asentoonsa. Kuva 12 Kuva 12 filter cover Suodattimen kansi 12

13 nails (six) koukut (kuusi) PIDÄ ULKOPINTA PUHTAANA Puhdista laitteen ulkopinta kostealla liinalla ja miedolla pesuaineella. Kuivaa pesuainejäämät kuivalla liinalla. VESISÄILIÖ 1. Pidä kiinni vesisäiliön kahvasta ja vedä se hitaasti ulos. 2. Tyhjennä vesi, puhdista säiliö miedolla pesuaineella (noin 40 o C). Pese ja kuivaa se hyvin ja työnnä säiliö takaisin paikalleen. Kuva 13 SÄILYTYS 1. Tyhjennä vesi vesisäiliöstä ja irrota letkun tulppa niin, että vesi valuu pois. Käynnistä puhallin puoli päivää huoltamisen jälkeen ja varmista, että laite kuivuu kunnolla. 2. Kiedo liitosjohto ja kiinnitä kumilenkillä. 3. Laita laite muovipussiin ja säilytä sitä kuivassa paikassa. Kuva 14 Kuva 14 plastic duct muoviletku stopper letkun tulppa LAITTEEN SIJOITTAMINEN Älä käytä laitetta ahtaissa huoneissa rikkoutumisen estämiseksi. Älä altista laitetta suoralle auringonvalolle, näin vältät ulkopinnan värjäytymisen. Älä käytä laitetta veden läheisyydessä ylijännitteen ehkäisemiseksi. Älä käytä laitetta kaasulaitteiden, tulen tai palavien nesteiden, kuten öljyn, läheisyydessä välttääksesi vaarallisia tilanteita. TURVALLISUUSMÄÄRÄYKSIÄ 13

14 VERKKOVIRTAAN LIITTÄMINEN 1. Älä käytä viallista tai vääränlaista pistorasiaa. Pistorasia, jonka kapasiteetti ei riitä, saattaa ylikuumentua ja aiheuttaa tulipalon. 2. Irrota laite verkkovirrasta tarttumalla kunnolla pistokkeeseen ja vetämällä se varovaisesti pistorasiasta välttääksesi liitosjohdon vaurioitumisen. MUUTA Seuraavien henkilöiden tulee noudattaa erityistä varovaisuutta: 1. Lapset ja sairaat; 2. Henkilöt, jotka eivät kykene ilmaisemaan itseään; 3. Väsyneet, rasittuneet tai alkoholin vaikutuksen alaiset henkilöt Älä kiipeä laitteen päälle, laite voi kaatua ja rikkoutua. Älä anna puhaltimen puhaltaa suoraan keholle pitkää aikaa, siitä voi aiheutua terveydellisiä haittoja. Älä sijoita laitetta niin, että ilmanottoventtiili on seinän lähellä äläkä peitä ilma-aukkoja. Se saattaa vaurioittaa laitetta. Älä käytä ilma-aukkoja vaatteiden kuivaamiseen äläkä työnnä sormia, neuloja tms. aukkoihin, koska siitä voi aiheutua sähköisku. HUOM! VAROITUS Älä koskaan kallista tai kaada laitetta. Jos näin kävisi, irrota laite verkkovirrasta heti ja vie se myyjälle tarkastusta ja korjausta varten. Älä suihkuta hyönteiskarkotteita yms. laitteen päälle, koska se voi vaurioittaa laitetta. ENNEN HUOLTOA TAI KORJAUSTA Ennen kuin otat yhteyttä huoltoon, tarkista seuraavat asiat. Jos et kuitenkaan löydä ratkaisua ongelmaan, ota yhteyttä myyjään. ONGELMA TARKISTA MAHDOLLISET TOIMENPITEET Laite ei kytkeydy päälle, kun painan 1/0 -painiketta. 1. Tarkista, että pistoke on kunnolla pistorasiassa. 2. Tarkista, palaako vesisäiliön täyttymisen merkkivalo. 3. Varmista, että vesisäiliö on kunnolla paikallaan. Laita pistoke kunnolla pistorasiaan. Tyhjennä vesisäiliö Laita vesisäiliö kunnolla paikalleen. 14

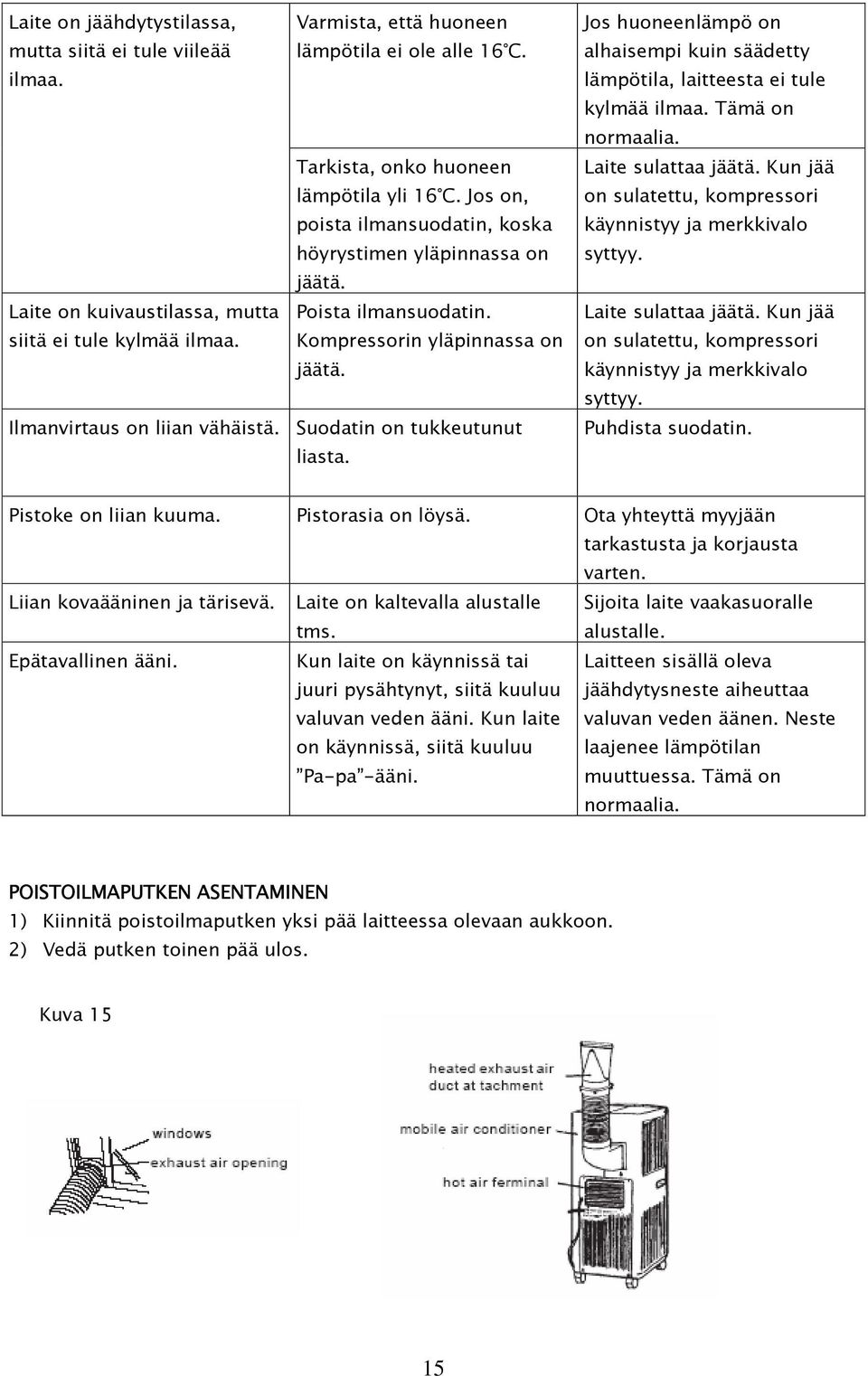

15 Laite on jäähdytystilassa, Varmista, että huoneen mutta siitä ei tule viileää lämpötila ei ole alle 16 C. ilmaa. Tarkista, onko huoneen lämpötila yli 16 C. Jos on, poista ilmansuodatin, koska höyrystimen yläpinnassa on jäätä. Laite on kuivaustilassa, mutta Poista ilmansuodatin. siitä ei tule kylmää ilmaa. Kompressorin yläpinnassa on jäätä. Ilmanvirtaus on liian vähäistä. Suodatin on tukkeutunut liasta. Jos huoneenlämpö on alhaisempi kuin säädetty lämpötila, laitteesta ei tule kylmää ilmaa. Tämä on normaalia. Laite sulattaa jäätä. Kun jää on sulatettu, kompressori käynnistyy ja merkkivalo syttyy. Laite sulattaa jäätä. Kun jää on sulatettu, kompressori käynnistyy ja merkkivalo syttyy. Puhdista suodatin. Pistoke on liian kuuma. Pistorasia on löysä. Ota yhteyttä myyjään tarkastusta ja korjausta varten. Liian kovaääninen ja tärisevä. Laite on kaltevalla alustalle tms. Sijoita laite vaakasuoralle alustalle. Epätavallinen ääni. Kun laite on käynnissä tai juuri pysähtynyt, siitä kuuluu valuvan veden ääni. Kun laite on käynnissä, siitä kuuluu Pa-pa -ääni. Laitteen sisällä oleva jäähdytysneste aiheuttaa valuvan veden äänen. Neste laajenee lämpötilan muuttuessa. Tämä on normaalia. POISTOILMAPUTKEN ASENTAMINEN 1) Kiinnitä poistoilmaputken yksi pää laitteessa olevaan aukkoon. 2) Vedä putken toinen pää ulos. Kuva 15 15

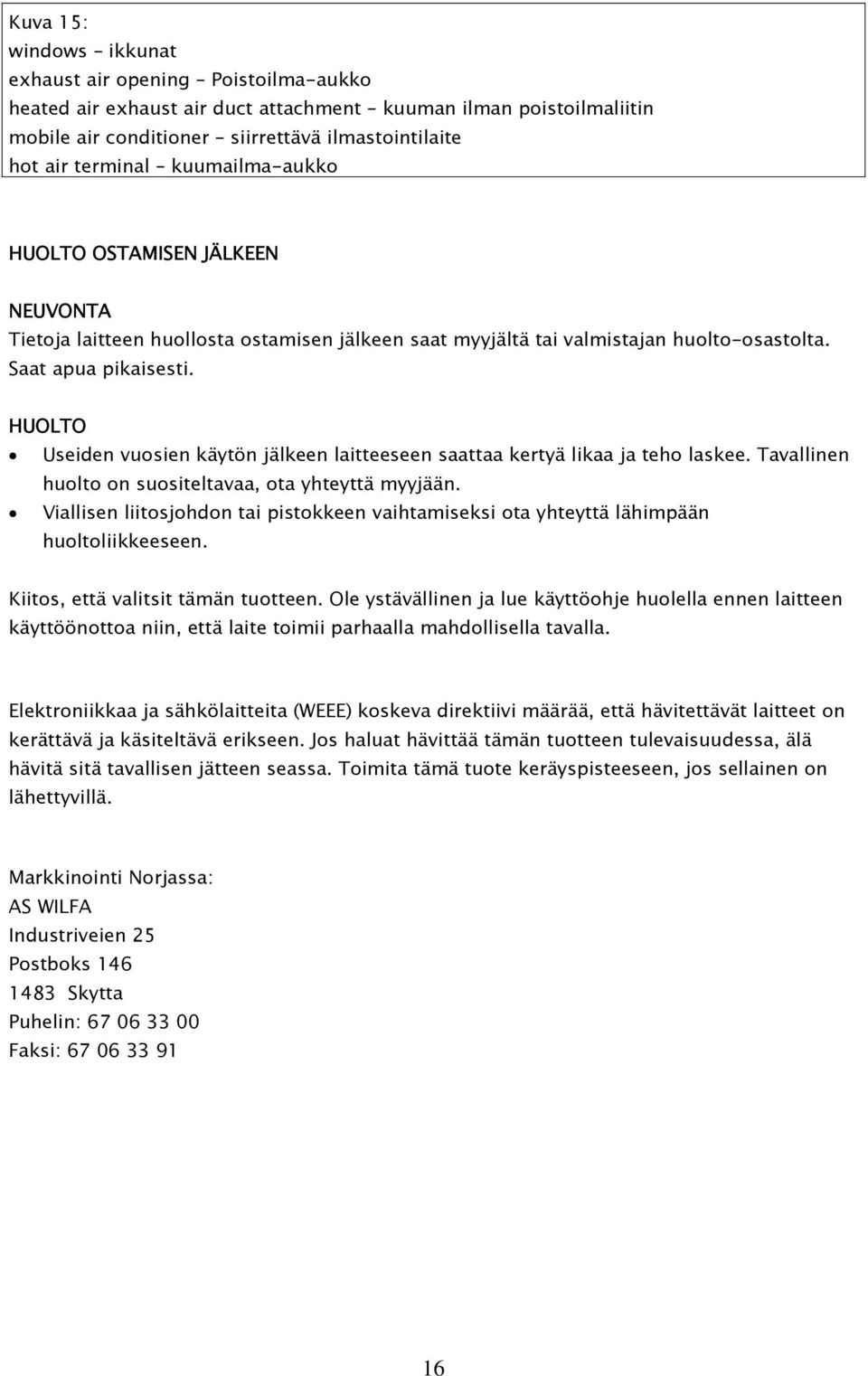

16 Kuva 15: windows ikkunat exhaust air opening Poistoilma-aukko heated air exhaust air duct attachment kuuman ilman poistoilmaliitin mobile air conditioner siirrettävä ilmastointilaite hot air terminal kuumailma-aukko HUOLTO OSTAMISEN JÄLKEEN NEUVONTA Tietoja laitteen huollosta ostamisen jälkeen saat myyjältä tai valmistajan huolto-osastolta. Saat apua pikaisesti. HUOLTO Useiden vuosien käytön jälkeen laitteeseen saattaa kertyä likaa ja teho laskee. Tavallinen huolto on suositeltavaa, ota yhteyttä myyjään. Viallisen liitosjohdon tai pistokkeen vaihtamiseksi ota yhteyttä lähimpään huoltoliikkeeseen. Kiitos, että valitsit tämän tuotteen. Ole ystävällinen ja lue käyttöohje huolella ennen laitteen käyttöönottoa niin, että laite toimii parhaalla mahdollisella tavalla. Elektroniikkaa ja sähkölaitteita (WEEE) koskeva direktiivi määrää, että hävitettävät laitteet on kerättävä ja käsiteltävä erikseen. Jos haluat hävittää tämän tuotteen tulevaisuudessa, älä hävitä sitä tavallisen jätteen seassa. Toimita tämä tuote keräyspisteeseen, jos sellainen on lähettyvillä. Markkinointi Norjassa: AS WILFA Industriveien 25 Postboks Skytta Puhelin: Faksi:
