1 Lukekaa tämä käyttäjän opas huolellisesti ennen laitteen käyttöä. KÄYTTÄJÄN OPAS SIIRRETTÄVÄ ILMASTOINTILAITE Easy Cool KAHIL

2 SISÄLLYS Toimintaperiaate... 3 Laitteen rakenne... 3 Tekniset tiedot... 4 Ennen laitteen käyttöä Turvallisuusohjeet... 4 Ilmastointilaitteen sijoittaminen... 5 Ilmanpoistoputki ja vedenpoistoletku Ilmanpoistoputken osat... 6 Vedenpoistoletkun osat... 6 Vedenpoistoletku Asennus... 7 Vedenpoisto... 7 Ilmanpoistoputken asennus... 8 Laitteen ohjauspaneeli Ohjauspaneelin näyttö... 9 Ohjauspaneelin painikkeet... 9 Ilmastointilaitteen toiminnot Perustoiminnot VIILENNYS KOSTEUDEN POISTO TUULETUS Erikoistoiminnot SWING SWING AJASTIN SLEEP -toiminto X-FAN LIGHT -näppäin TEMP -näppäin Kaukosäätimen näppäinten lukitseminen Lämpötilan näyttö C tai F -asteina Paristojen vaihto Kaukosäädin Ilmastointilaitteen huolto ja puhdistaminen Ilmansuodattimen puhdistaminen Ilmastointilaitteen pinnan puhdistaminen Ongelmatapauksissa

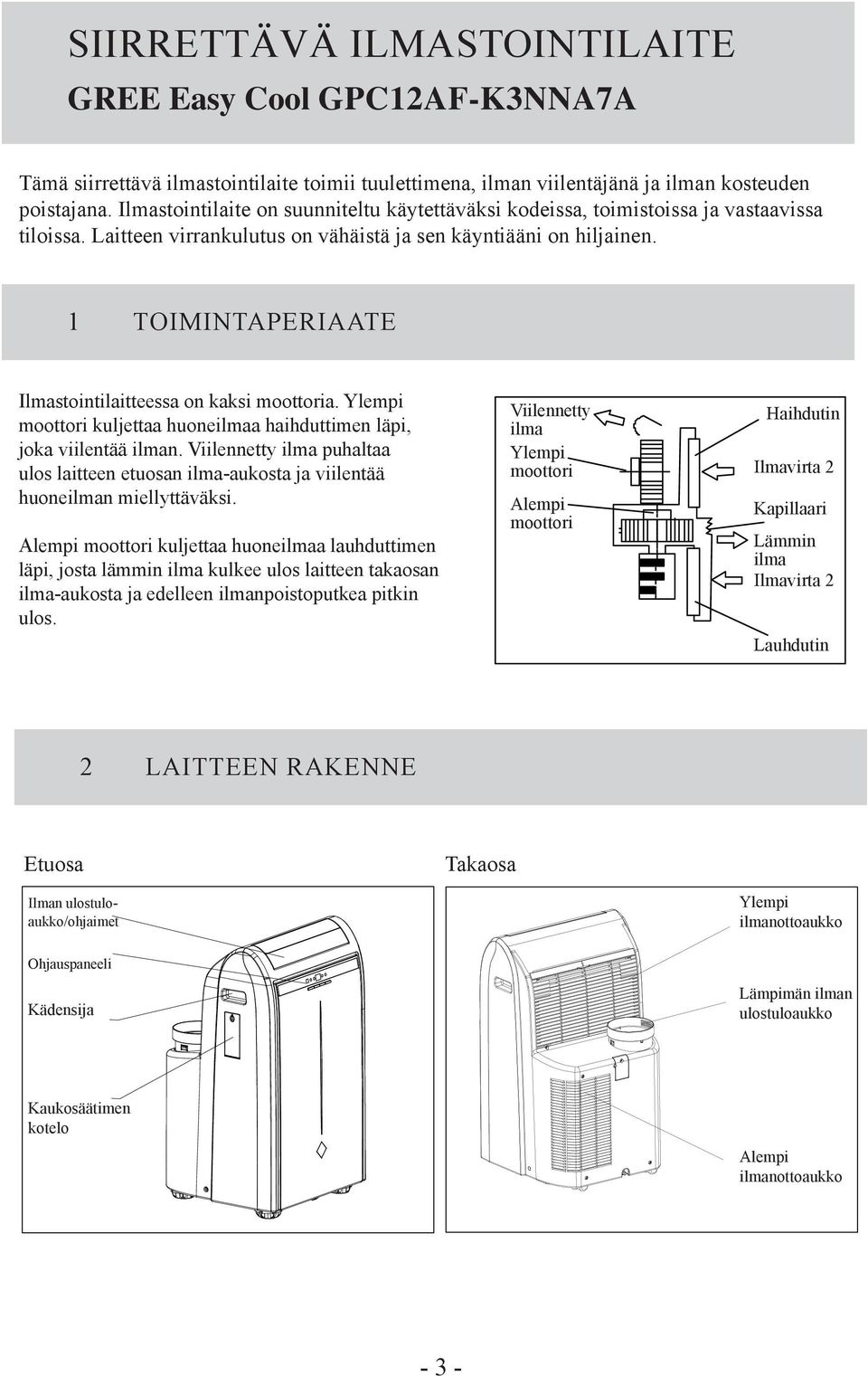

3 SIIRRETTÄVÄ ILMASTOINTILAITE GREE Easy Cool GPC12AF-K3NNA7A Tämä siirrettävä ilmastointilaite toimii tuulettimena, ilman viilentäjänä ja ilman kosteuden poistajana. Ilmastointilaite on suunniteltu käytettäväksi kodeissa, toimistoissa ja vastaavissa tiloissa. Laitteen virrankulutus on vähäistä ja sen käyntiääni on hiljainen. 1 TOIMINTAPERIAATE Ilmastointilaitteessa on kaksi moottoria. Ylempi moottori kuljettaa huoneilmaa haihduttimen läpi, joka viilentää ilman. Viilennetty ilma puhaltaa ulos laitteen etuosan ilma-aukosta ja viilentää huoneilman miellyttäväksi. Alempi moottori kuljettaa huoneilmaa lauhduttimen läpi, josta lämmin ilma kulkee ulos laitteen takaosan ilma-aukosta ja edelleen ilmanpoistoputkea pitkin ulos. ing Viilennetty ilma Ylempi moottori Alempi moottori Haihdutin Ilmavirta 2 Kapillaari Lämmin ing ilma Ilmavirta 2 Lauhdutin 2 LAITTEEN RAKENNE Etuosa Ilman ulostuloaukko/ohjaimet Ohjauspaneeli Kädensija Takaosa Ylempi ilmanottoaukko Lämpimän ilman ulostuloaukko Kaukosäätimen kotelo Alempi ilmanottoaukko - 3 -

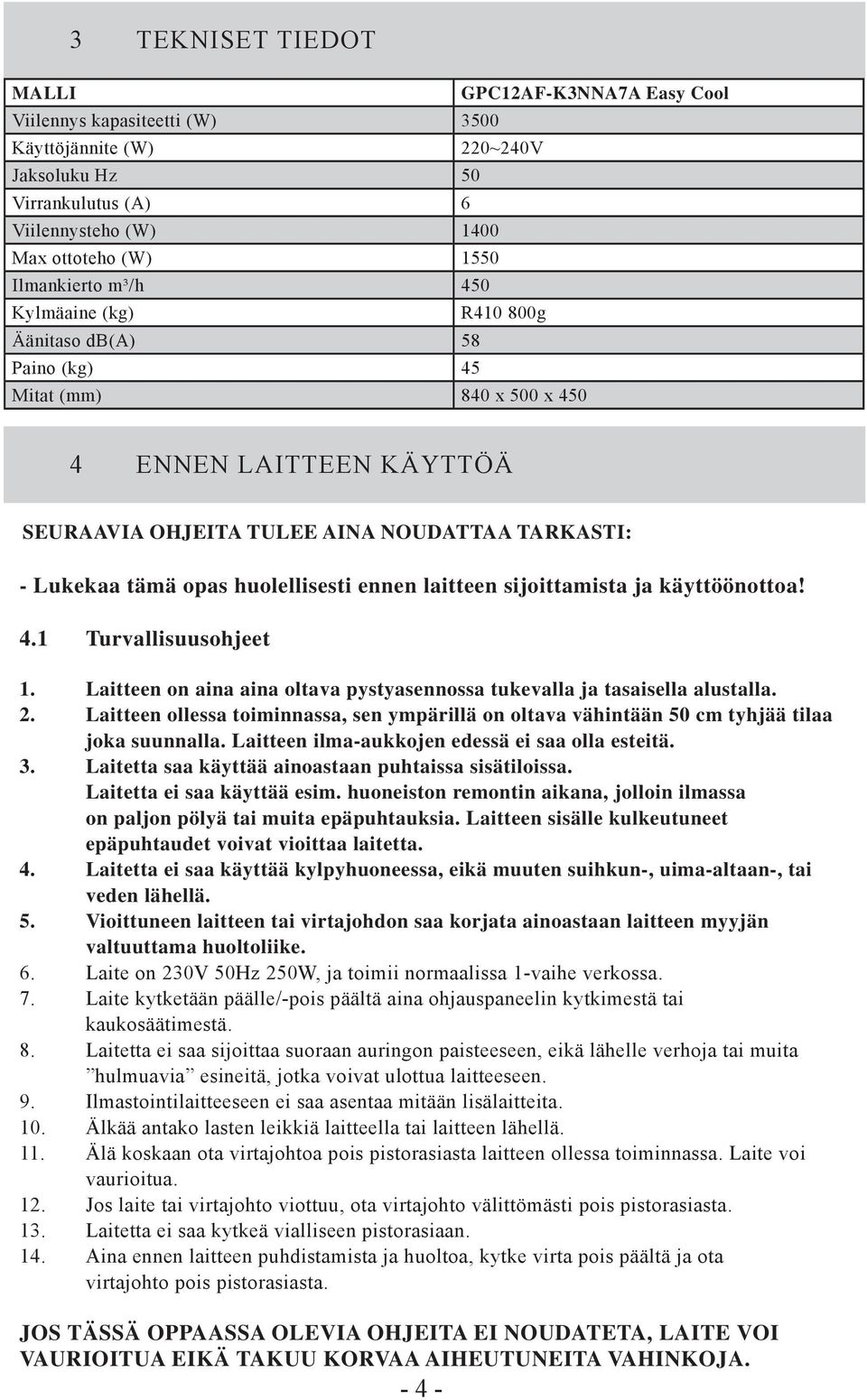

4 3 TEKNISET TIEDOT MALLI GPC12AF-K3NNA7A Easy Cool Viilennys kapasiteetti (W) 3500 Käyttöjännite (W) 220~240V Jaksoluku Hz 50 Virrankulutus (A) 6 Viilennysteho (W) 1400 Max ottoteho (W) 1550 Ilmankierto m³/h 450 Kylmäaine (kg) R g Äänitaso db(a) 58 Paino (kg) 45 Mitat (mm) 840 x 500 x ENNEN LAITTEEN KÄYTTÖÄ SEURAAVIA OHJEITA TULEE AINA NOUDATTAA TARKASTI: - Lukekaa tämä opas huolellisesti ennen laitteen sijoittamista ja käyttöönottoa! 4.1 Turvallisuusohjeet 1. Laitteen on aina aina oltava pystyasennossa tukevalla ja tasaisella alustalla. 2. Laitteen ollessa toiminnassa, sen ympärillä on oltava vähintään 50 cm tyhjää tilaa joka suunnalla. Laitteen ilma-aukkojen edessä ei saa olla esteitä. 3. Laitetta saa käyttää ainoastaan puhtaissa sisätiloissa. Laitetta ei saa käyttää esim. huoneiston remontin aikana, jolloin ilmassa on paljon pölyä tai muita epäpuhtauksia. Laitteen sisälle kulkeutuneet epäpuhtaudet voivat vioittaa laitetta. 4. Laitetta ei saa käyttää kylpyhuoneessa, eikä muuten suihkun-, uima-altaan-, tai veden lähellä. 5. Vioittuneen laitteen tai virtajohdon saa korjata ainoastaan laitteen myyjän valtuuttama huoltoliike. 6. Laite on 230V 50Hz 250W, ja toimii normaalissa 1-vaihe verkossa. 7. Laite kytketään päälle/-pois päältä aina ohjauspaneelin kytkimestä tai kaukosäätimestä. 8. Laitetta ei saa sijoittaa suoraan auringon paisteeseen, eikä lähelle verhoja tai muita hulmuavia esineitä, jotka voivat ulottua laitteeseen. 9. Ilmastointilaitteeseen ei saa asentaa mitään lisälaitteita. 10. Älkää antako lasten leikkiä laitteella tai laitteen lähellä. 11. Älä koskaan ota virtajohtoa pois pistorasiasta laitteen ollessa toiminnassa. Laite voi vaurioitua. 12. Jos laite tai virtajohto viottuu, ota virtajohto välittömästi pois pistorasiasta. 13. Laitetta ei saa kytkeä vialliseen pistorasiaan. 14. Aina ennen laitteen puhdistamista ja huoltoa, kytke virta pois päältä ja ota virtajohto pois pistorasiasta. JOS TÄSSÄ OPPAASSA OLEVIA OHJEITA EI NOUDATETA, LAITE VOI VAURIOITUA EIKÄ TAKUU KORVAA AIHEUTUNEITA VAHINKOJA

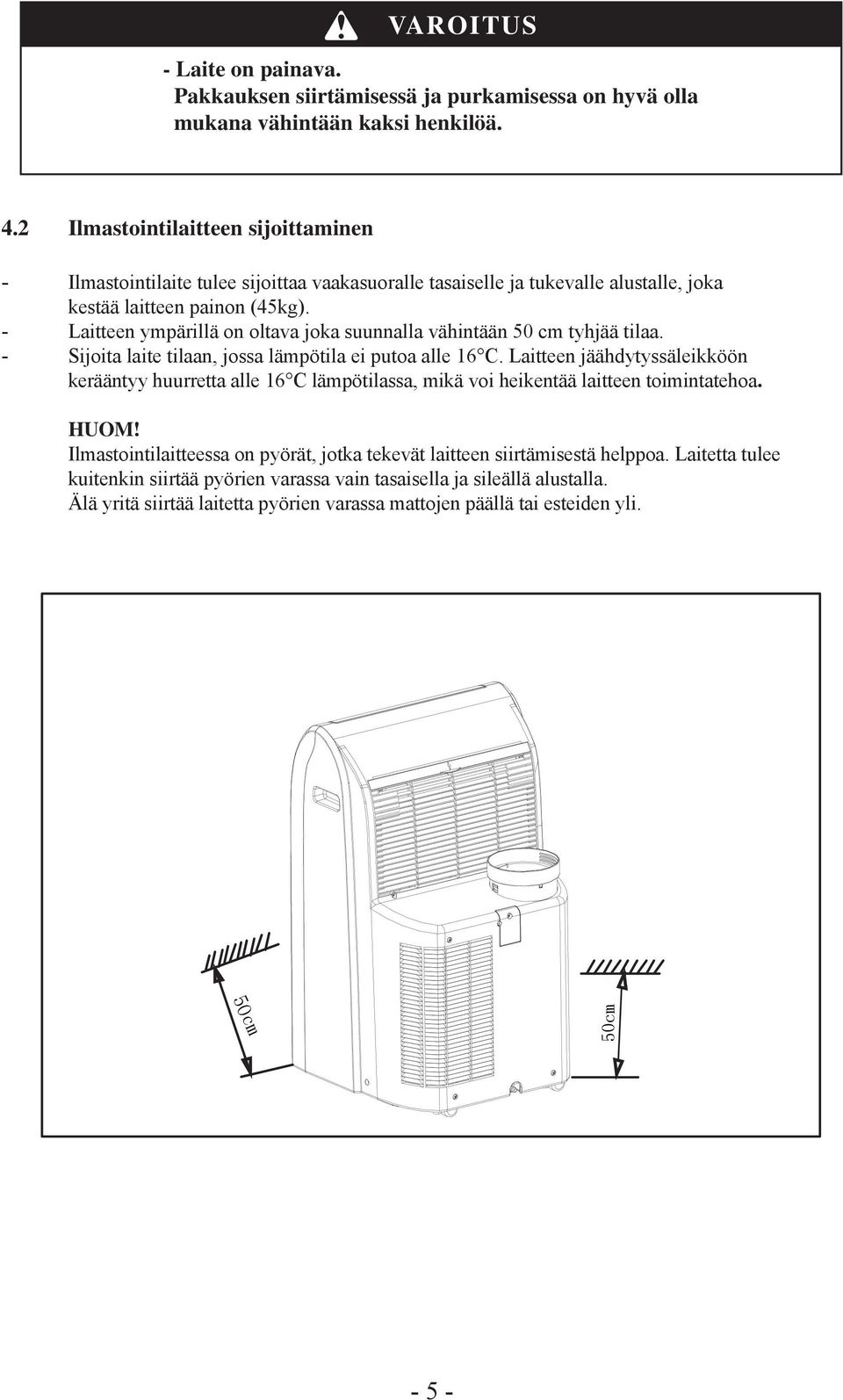

5 WARNING VAROITUS - Laite on painava. Excessive Weight Hazard Pakkauksen siirtämisessä ja purkamisessa on hyvä olla Use two or more people to move and install air conditioner. mukana vähintään kaksi henkilöä. Failure to do so can result in back or other injury. 4.2 Ilmastointilaitteen sijoittaminen - Ilmastointilaite tulee sijoittaa vaakasuoralle tasaiselle ja tukevalle alustalle, joka kestää laitteen painon (45kg). - Laitteen ympärillä on oltava joka suunnalla vähintään 50 cm tyhjää tilaa. - Sijoita laite tilaan, jossa lämpötila ei putoa alle 16 C. Laitteen jäähdytyssäleikköön kerääntyy huurretta alle 16 C lämpötilassa, mikä voi heikentää laitteen toimintatehoa. HUOM! Ilmastointilaitteessa on pyörät, jotka tekevät laitteen siirtämisestä helppoa. Laitetta tulee kuitenkin siirtää pyörien varassa vain tasaisella ja sileällä alustalla. Älä yritä siirtää laitetta pyörien varassa mattojen päällä tai esteiden yli

6 5 ILMANPOISTOPUTKI JA VEDENPOISTOLETKU - Tarkista että pakkaus sisältää kaikki kohdissa 5.1 ja 5.2 esitellyt osat. 5.1 Ilmanpoistoputken osat PARTS INCLUDED Liitinkappale Front plastic ilmanpoistoputken pipe end etupäähän Rear Liitinkappale plastic pipe ilmanpoistoputken end takapäähän Flexible Ilmanpoistoputki Exhaust Hose Ilmanpoistoputken Window Exhaust ikkuna Adapter kappale 5.2 Vedenpoistoletkun osat Drainage pipe Clamp Pipe clip Rubber plug Screw Vedenpoistoletku Kiinnityspidike Letkun kiristin Letkun tulppa Ruuvi - 6 -

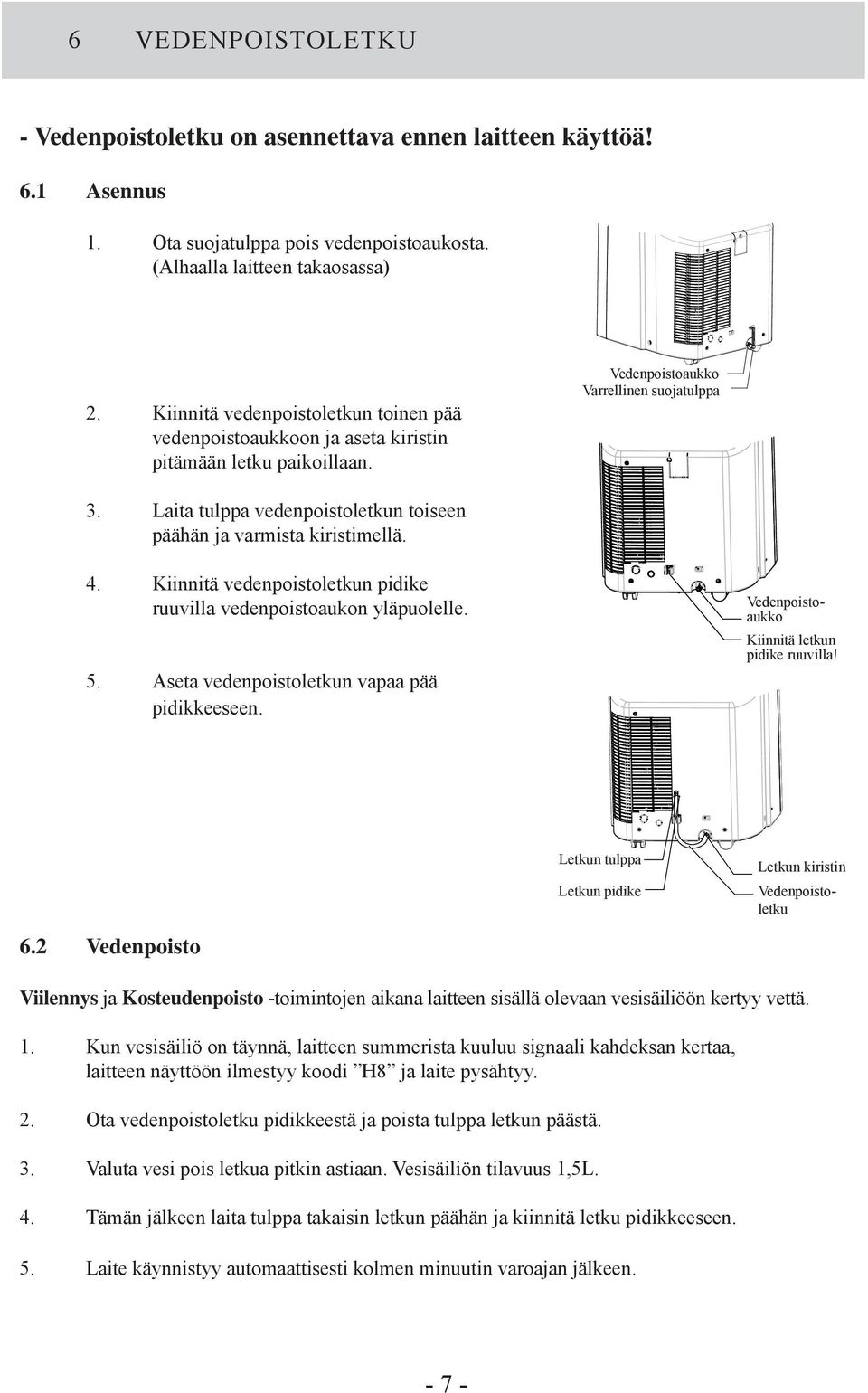

7 6 VEDENPOISTOLETKU - Vedenpoistoletku on asennettava ennen laitteen käyttöä! 6.1 Asennus 1. Ota suojatulppa pois vedenpoistoaukosta. (Alhaalla laitteen takaosassa) 2. Kiinnitä vedenpoistoletkun toinen pää vedenpoistoaukkoon ja aseta kiristin pitämään letku paikoillaan. Vedenpoistoaukko Drain port Drain cap Varrellinen suojatulppa 3. Laita tulppa vedenpoistoletkun toiseen päähän ja varmista kiristimellä. 4. Kiinnitä vedenpoistoletkun pidike ruuvilla vedenpoistoaukon yläpuolelle. 5. Aseta vedenpoistoletkun vapaa pää pidikkeeseen. Letkun tulppa Drain plug Letkun pidike clip Letkun kiristin clip Vedenpoistoaukko port Drain fixed Kiinnitä clamp with letkun screw pidike ruuvilla! drain Vedenpoistoletku hose 6.2 Vedenpoisto Viilennys ja Kosteudenpoisto -toimintojen aikana laitteen sisällä olevaan vesisäiliöön kertyy vettä. 1. Kun vesisäiliö on täynnä, laitteen summerista kuuluu signaali kahdeksan kertaa, laitteen näyttöön ilmestyy koodi H8 ja laite pysähtyy. 2. Ota vedenpoistoletku pidikkeestä ja poista tulppa letkun päästä. 3. Valuta vesi pois letkua pitkin astiaan. Vesisäiliön tilavuus 1,5L. 4. Tämän jälkeen laita tulppa takaisin letkun päähän ja kiinnitä letku pidikkeeseen. 5. Laite käynnistyy automaattisesti kolmen minuutin varoajan jälkeen

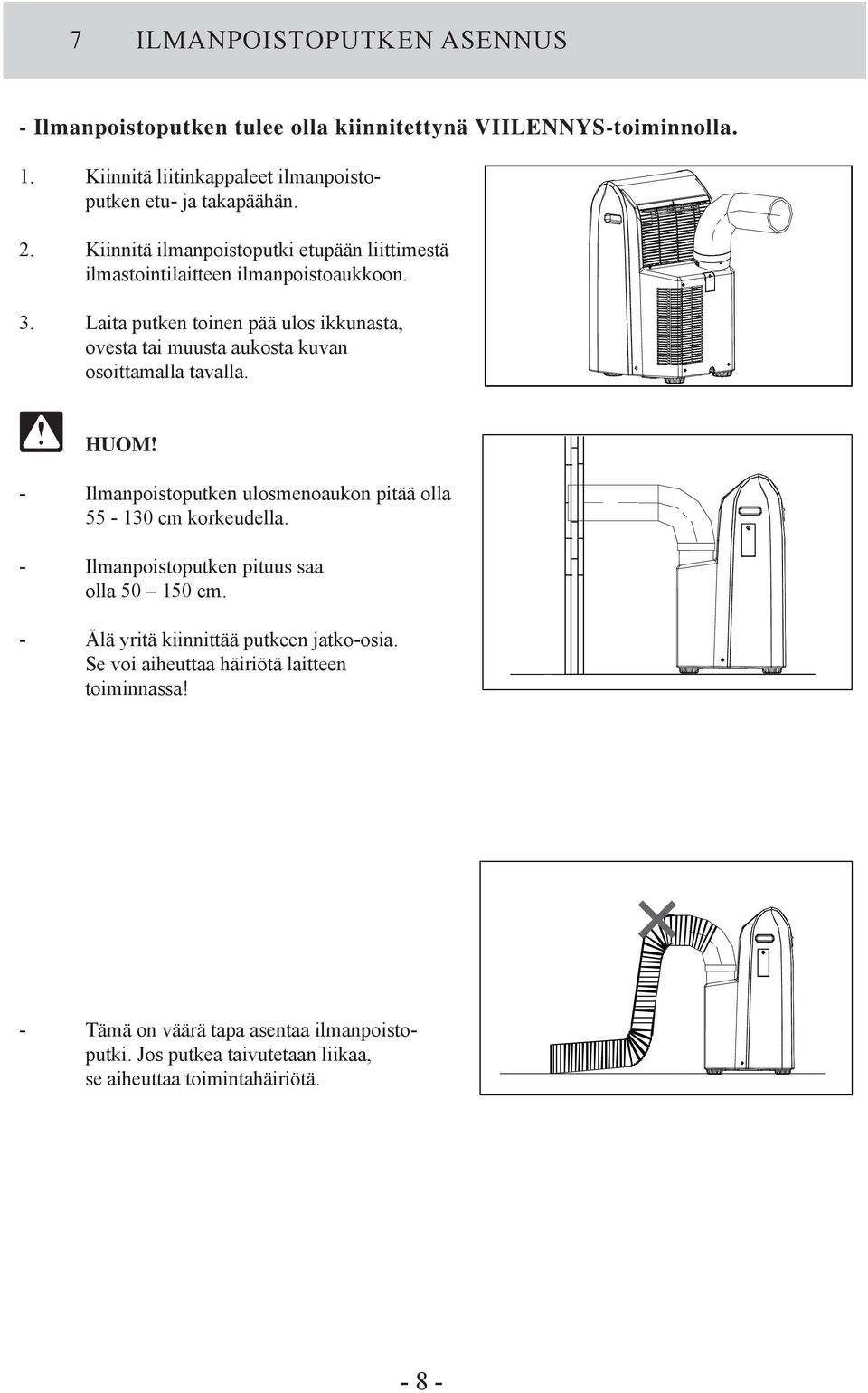

8 7 ILMANPOISTOPUTKEN ASENNUS - Ilmanpoistoputken tulee olla kiinnitettynä VIILENNYS-toiminnolla. 1. Kiinnitä liitinkappaleet ilmanpoisto - putken etu- ja takapäähän. 2. Kiinnitä ilmanpoistoputki etupään liittimestä ilmastointilaitteen ilmanpoistoaukkoon. 3. Laita putken toinen pää ulos ikkunasta, ovesta tai muusta aukosta kuvan osoittamalla tavalla. HUOM! - Ilmanpoistoputken ulosmenoaukon pitää olla cm korkeudella. - Ilmanpoistoputken pituus saa olla cm. - Älä yritä kiinnittää putkeen jatko-osia. Se voi aiheuttaa häiriötä laitteen toiminnassa! - Tämä on väärä tapa asentaa ilmanpoisto - putki. Jos putkea taivutetaan liikaa, se aiheuttaa toimintahäiriötä

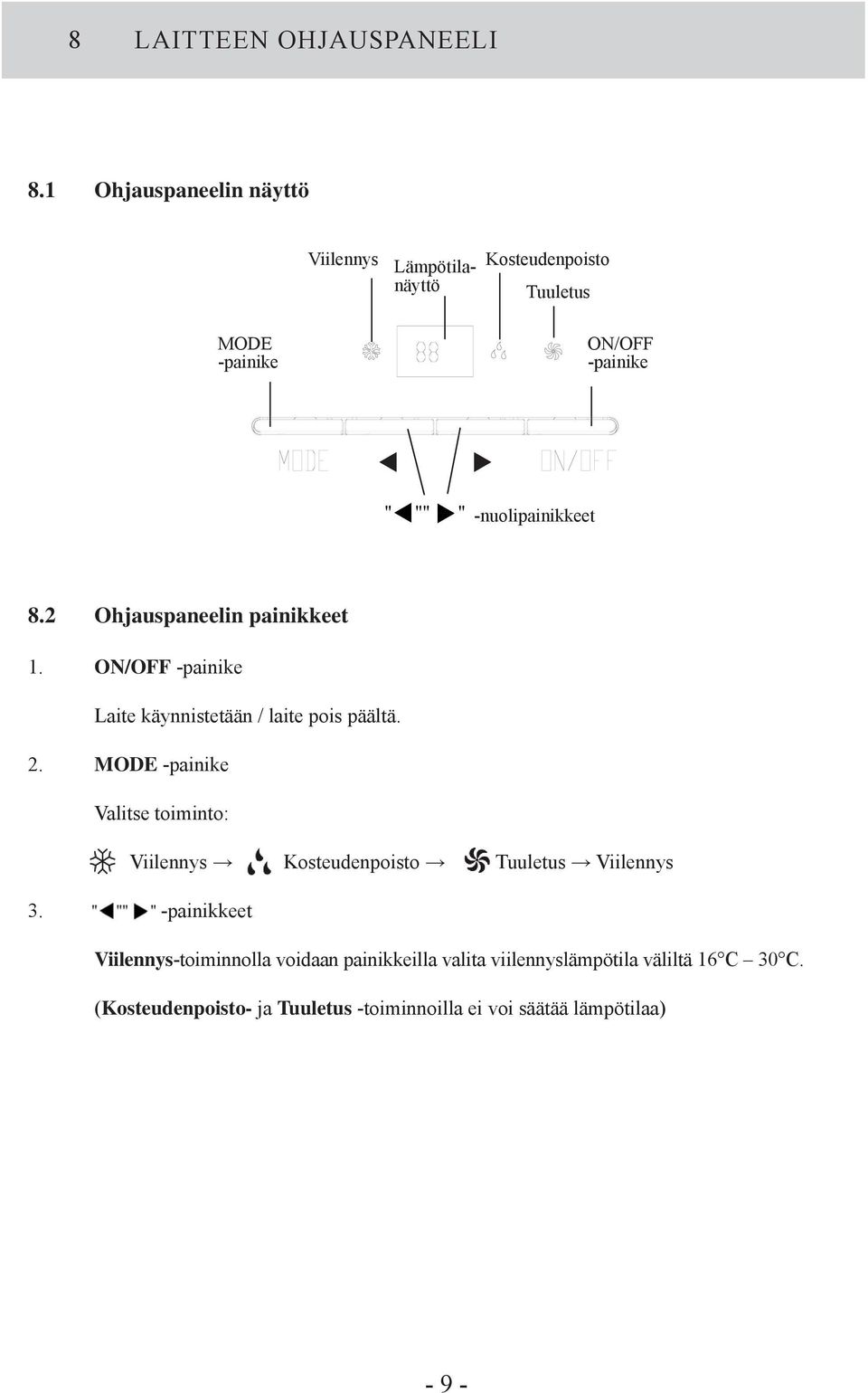

9 8 LAITTEEN OHJAUSPANEELI 8.1 Ohjauspaneelin näyttö Viilennys Lämpötilanäyttö Kosteudenpoisto HEAT Tuuletus MODE -painike ON/OFF -painike -nuolipainikkeet 8.2 Ohjauspaneelin painikkeet 1. ON/OFF -painike Laite käynnistetään / laite pois päältä. 2. MODE -painike Valitse toiminto: Viilennys Kosteudenpoisto Tuuletus Viilennys 3. -painikkeet Viilennys-toiminnolla voidaan painikkeilla valita viilennyslämpötila väliltä 16 C 30 C. (Kosteudenpoisto- ja Tuuletus -toiminnoilla ei voi säätää lämpötilaa) - 9 -

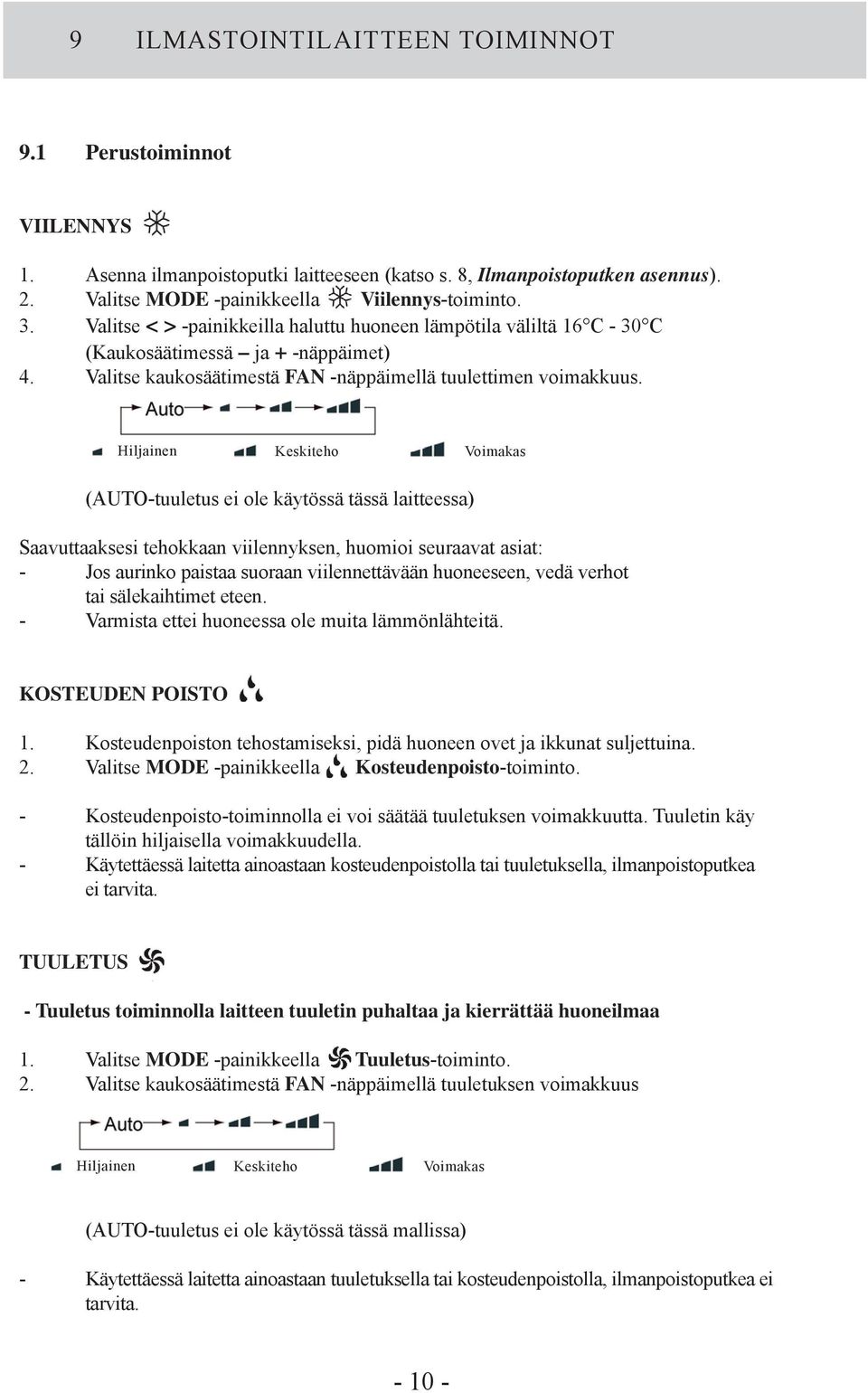

10 9 ILMASTOINTILAITTEEN TOIMINNOT 9.1 Perustoiminnot VIILENNYS 1. Asenna ilmanpoistoputki laitteeseen (katso s. 8, Ilmanpoistoputken asennus). 2. Valitse MODE -painikkeella Viilennys-toiminto. 3. Valitse < > -painikkeilla haluttu huoneen lämpötila väliltä 16 C - 30 C (Kaukosäätimessä ja + -näppäimet) 4. Valitse kaukosäätimestä FAN -näppäimellä tuulettimen voimakkuus. Hiljainen Keskiteho Voimakas (AUTO-tuuletus ei ole käytössä tässä laitteessa) Saavuttaaksesi tehokkaan viilennyksen, huomioi seuraavat asiat: - Jos aurinko paistaa suoraan viilennettävään huoneeseen, vedä verhot tai sälekaihtimet eteen. - Varmista ettei huoneessa ole muita lämmönlähteitä. KOSTEUDEN POISTO 1. Kosteudenpoiston tehostamiseksi, pidä huoneen ovet ja ikkunat suljettuina. 2. Valitse MODE -painikkeella Kosteudenpoisto-toiminto. - Kosteudenpoisto-toiminnolla ei voi säätää tuuletuksen voimakkuutta. Tuuletin käy tällöin hiljaisella voimakkuudella. - Käytettäessä laitetta ainoastaan kosteudenpoistolla tai tuuletuksella, ilmanpoistoputkea ei tarvita. TUULETUS - Tuuletus toiminnolla laitteen tuuletin puhaltaa ja kierrättää huoneilmaa 1. Valitse MODE -painikkeella Tuuletus-toiminto. 2. Valitse kaukosäätimestä FAN -näppäimellä tuuletuksen voimakkuus Hiljainen Keskiteho Voimakas (AUTO-tuuletus ei ole käytössä tässä mallissa) - Käytettäessä laitetta ainoastaan tuuletuksella tai kosteudenpoistolla, ilmanpoistoputkea ei tarvita

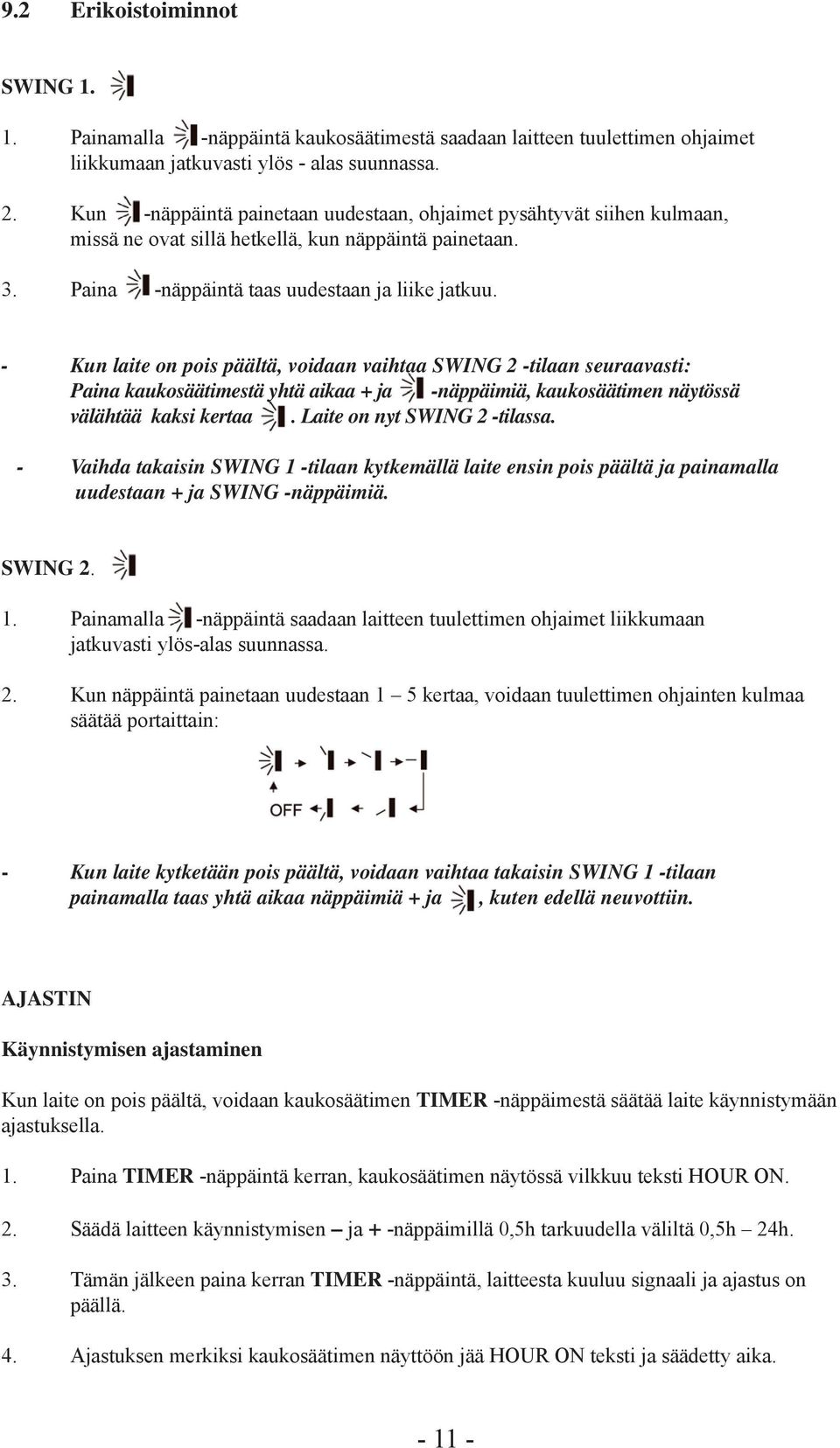

11 9.2 Erikoistoiminnot SWING Painamalla -näppäintä kaukosäätimestä saadaan laitteen tuulettimen ohjaimet liikkumaan jatkuvasti ylös - alas suunnassa. 2. Kun -näppäintä painetaan uudestaan, ohjaimet pysähtyvät siihen kulmaan, missä ne ovat sillä hetkellä, kun näppäintä painetaan. 3. Paina -näppäintä taas uudestaan ja liike jatkuu. - Kun laite on pois päältä, voidaan vaihtaa SWING 2 -tilaan seuraavasti: Paina kaukosäätimestä yhtä aikaa + ja -näppäimiä, kaukosäätimen näytössä välähtää kaksi kertaa. Laite on nyt SWING 2 -tilassa. - Vaihda takaisin SWING 1 -tilaan kytkemällä laite ensin pois päältä ja painamalla uudestaan + ja SWING -näppäimiä. SWING Painamalla a -näppäintä saadaan laitteen tuulettimen ohjaimet liikkumaan jatkuvasti ylös-alas suunnassa. 2. Kun näppäintä painetaan uudestaan 1 5 kertaa, voidaan tuulettimen ohjainten kulmaa säätää portaittain: - Kun laite kytketään pois päältä, voidaan vaihtaa takaisin SWING 1 -tilaan painamalla taas yhtä aikaa näppäimiä + ja, kuten edellä neuvottiin. AJASTIN Käynnistymisen ajastaminen Kun laite on pois päältä, voidaan kaukosäätimen TIMER -näppäimestä säätää laite käynnistymään ajastuksella. 1. Paina TIMER -näppäintä kerran, kaukosäätimen näytössä vilkkuu teksti HOUR ON. 2. Säädä laitteen käynnistymisen ja + -näppäimillä 0,5h tarkuudella väliltä 0,5h 24h. 3. Tämän jälkeen paina kerran TIMER -näppäintä, laitteesta kuuluu signaali ja ajastus on päällä. 4. Ajastuksen merkiksi kaukosäätimen näyttöön jää HOUR ON teksti ja säädetty aika

12 Pysähtymisen ajastaminen, kun laite on käynnissä 1. Paina TIMER -näppäintä kerran, kaukosäätimen näytössä vilkkuu teksti HOUR OFF. 2. Säädä laitteen pysähtyminen ja + -näppäimillä 0,5h tarkkuudella väliltä 0,5h- 24h. 3. Kun haluttu pysähtymisaika on säädetty, paina kerran TIMER -näppäintä, laitteesta kuuluu signaali ja ajastus on päällä. 4. Ajastuksen merkiksi kaukosäätimen näyttöön jää HOUR OFF -teksti ja säädetty aika. - Säädetyt ajastukset poistuvat aina painettaessa ON/OFF -näppäintä. SLEEP -toiminto SLEEP -toiminnon aikana laite nostaa automaattisesti lämpötilaa 1 C tunnin kuluttua, ja toisen C asteen kahden tunnin kuluttua. Tämän jälkeen laite pitää yllä tätä lämpötilaa. SLEEP voidaan kytkeä laitteen ollessa Viilennys tai Kosteudenpoisto -toiminnoilla. 1. Paina kerran kaukosäätimen SLEEP -näppäintä, laitteesta kuuluu signaali ja kaukosäätimen näyttöön ilmestyy -symboli toiminnon merkiksi. 2. Toiminto saadaan pois painamalla uudestaan kerran SLEEP -näppäintä. X-FAN Ilmastointilaitteen lauhduttimeen voi kerääntyä kosteutta laitteen ollessa Viilennys tai Kosteudenpoisto -toiminnoilla. X-FAN -toiminnolla laitteen tuulettimesta puhaltaa ilmaa hiljaisella nopeudella vielä 10 minuuttia sen jälkeen, kun laite pysäytetään. Näin lauhduttimeen jäänyt kosteus kuivatetaan. 1. Laitteen ollessa Viilennys tai Kosteudenpoisto -toiminnoilla, paina kaukosäätimestä X-FAN -näppäintä, laitteesta kuuluu signaali ja kaukosäätimen näyttöön ilmestyy toiminnon merkiksi teksti X-FAN. 2. Toiminto saadaan pois painamalla uudestaan X-FAN -näppäintä. LIGHT -näppäin LIGHT -näppäimellä voidaan kytkeä laitteen etupaneelin merkkivalot pois päältä. 1. Paina kaukosäätimen LIGHT -näppäintä kerran, laitteesta kuuluu signaali, etupaneelin merkkivalot sammuvat ja kaukosäätimen näytöstä poistuu -symboli. 2. Etupaneelin merkkivalot saadaan takaisin painamalla uudestaan LIGHT -näppäintä

13 TEMP näppäin Laitteen ollessa Viilennys -toiminnolla, TEMP -näppäimellä saadaan ilmastointilaitteen näyttö ilmoittamaan toimintoon asetettu lämpötila tai huoneen lämpötila. 1. Kun laitteen ollessa toiminnassa painetaan TEMP -näppäintä, laitteesta kuuluu signaali ja kaukosäätimen näytössä näkyy symboli : Ilmastointilaitteen näyttö ilmoittaa toimintoon asetetun lämpötilan. 2. Kun TEMP -näppäintä painetaan uudestaan 1 3 kertaa ja kaukosäätimen näytössä näkyy joku seuraavista kolmesta symbolista:, tai ei lainkaan symbolia : Ilmastointilaitteen näytössä on aina ensin 5 sekuntia toimintoon asetettu lämpötila ja tämän jälkeen näyttö ilmoittaa huoneen lämpötilaa. Kaukosäätimen näppäinten lukitseminen 1. Kun haluat lukita kaukosäätimen näppäimet, paina yhtä aikaa kaukosäätimen ja + -näppäimiä. Kaukosäätimen näyttöön syttyy -symboli lukituksen merkiksi. 2. Näppäimet vapautetaan painamalla uudestaan ja + -näppäimiä. Lämpötilan näyttö C tai F -asteina Ilmastointilaite ja kaukosäädin voi näyttää lämpötilan Celcius tai Fahrenheit asteina. 1. Kun laite on kytketty pois päältä, voit vaihtaa astenäyttöä painamalla kaukosäätimen MODE ja -näppäimiä yhtä aikaa. Aste näyttö vaihtuu tällöin laitteen etupaneelissa ja kaukosäätimen näytössä. 10 PARISTOJEN VAIHTO Kaukosäätimen paristojen vaihto 1. Avaa paristokotelo kaukosäätimen takaosasta. 2. Aseta kaksi AAA-koon paristoa paikoilleen. 3. Laita kotelon kansi takaisin paikalleen. Huom! - Jos kaukosäädin on pitkään pois käytöstä, ota paristot pois kaukosäätimestä. - Kaukosäätimen tulee olla vähintään 1 metrin päässsä televisioista tai radiolaitteesta

14 11 KAUKOSÄÄDIN - Kaukosäädin on tyypiltään GREE yleiskaukosäädin. Kaikki kaukosäätimen näppäimet tai toiminnot eivät ole käytössä tässä ilmastointilaitteessa. ( _ / +) / + -näppäin (+) -näppäimellä voidaan nostaa lämpötilaa välillä 16 C 30 C. (-) -näppäimellä voidaan laskea lämpötilaa välillä 16 C 30 C. FAN -näppäin Kaukosäädin Tuulettimen voimakkuuden säädin. Toiminnoilla Viilennys ja Tuuletus voidaan valita tuulettimen voimakkuus: hiljainen keskiteho voimakas (AUTO tuuletus toiminto ei ole käytössä tässä laitteessa) ON/OFF Paina näppäintä kerran ja laite käynnistyy/pois päältä. (Jos Ajastus tai SLEEP toiminto on kytketty päälle, näppäimen painaminen kytkee nämä toiminnot pois päältä.) MODE Valitse näppäimellä toiminto järjestyksessä: Huom! Kosteudenpoisto -toiminnolla tuuletin käy vain hiljaisella voimakkuudella. SWING -näppäin Näppäintä painamalla saadaan käynnistettyä SWING 1. tai SWING 2. -toiminto. Tällöin tuulettimen ohjaimet liikkuvat jatkuvasti ylös-alas suunnassa. (Katso toimintojen tarkempi esittely s. 11 kohta SWING) AUTO (ei käytössä tässä mallissa) Viilennys Kosteudenpoisto Tuuletus Lämmitys (ei käytössä tässä mallissa)

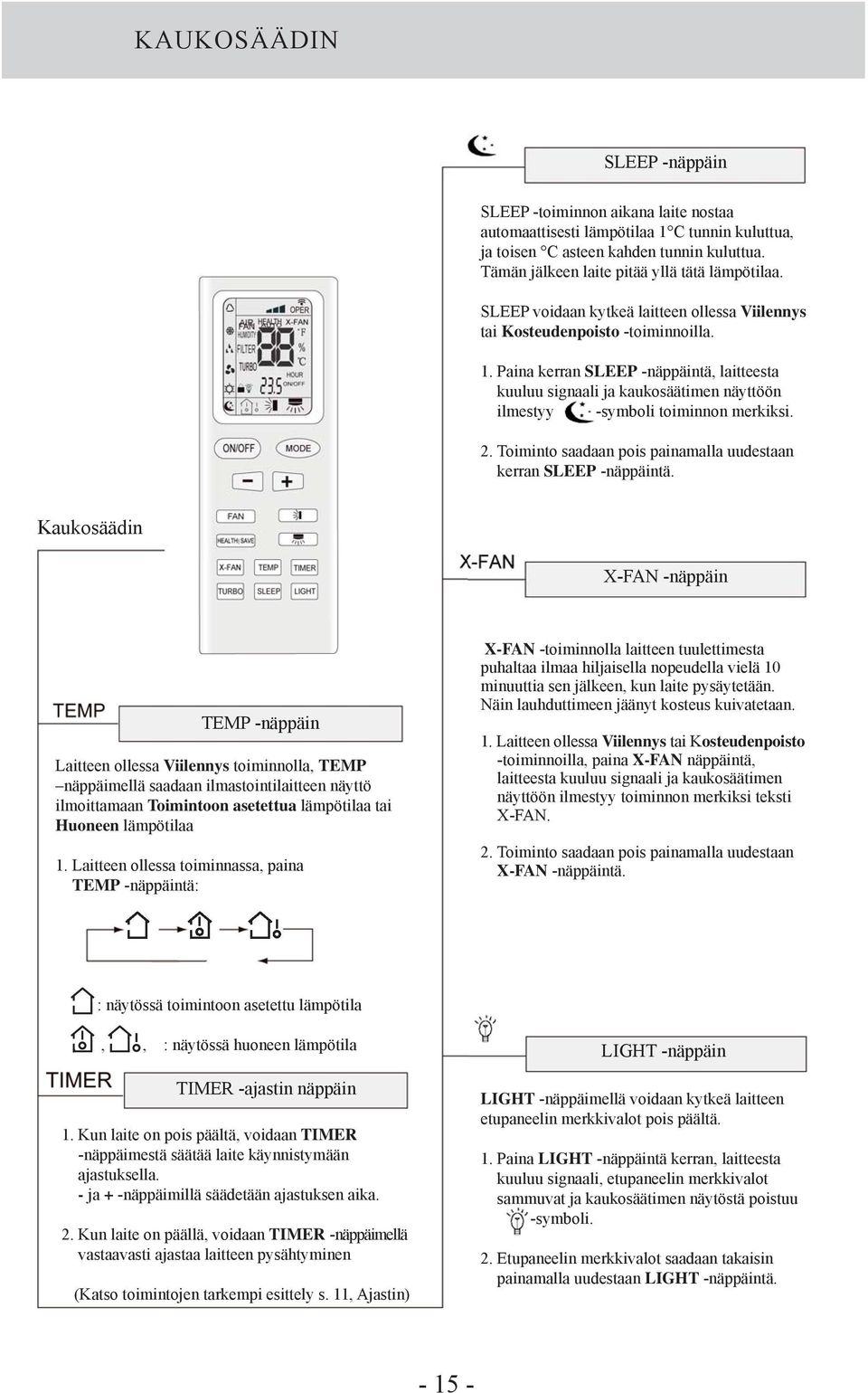

15 KAUKOSÄÄDIN SLEEP -näppäin SLEEP -toiminnon aikana laite nostaa automaattisesti lämpötilaa 1 C tunnin kuluttua, ja toisen C asteen kahden tunnin kuluttua. Tämän jälkeen laite pitää yllä tätä lämpötilaa. SLEEP voidaan kytkeä laitteen ollessa Viilennys tai Kosteudenpoisto -toiminnoilla. 1. Paina kerran SLEEP -näppäintä, laitteesta kuuluu signaali ja kaukosäätimen näyttöön ilmestyy -symboli toiminnon merkiksi. 2. Toiminto saadaan pois painamalla uudestaan kerran SLEEP -näppäintä. Kaukosäädin X-FAN -näppäin TEMP -näppäin Laitteen ollessa Viilennys toiminnolla, TEMP näppäimellä saadaan ilmastointilaitteen näyttö ilmoittamaan Toimintoon asetettua lämpötilaa tai Huoneen lämpötilaa 1. Laitteen ollessa toiminnassa, paina TEMP -näppäintä: X-FAN -toiminnolla laitteen tuulettimesta puhaltaa ilmaa hiljaisella nopeudella vielä 10 minuuttia sen jälkeen, kun laite pysäytetään. Näin lauhduttimeen jäänyt kosteus kuivatetaan. 1. Laitteen ollessa Viilennys tai Kosteudenpoisto -toiminnoilla, paina X-FAN näppäintä, laitteesta kuuluu signaali ja kaukosäätimen näyttöön ilmestyy toiminnon merkiksi teksti X-FAN. 2. Toiminto saadaan pois painamalla uudestaan X-FAN -näppäintä. : näytössä toimintoon asetettu lämpötila,,, : näytössä huoneen lämpötila TIMER -ajastin näppäin 1. Kun laite on pois päältä, voidaan TIMER -näppäimestä säätää laite käynnistymään ajastuksella. - ja + -näppäimillä säädetään ajastuksen aika. 2. Kun laite on päällä, voidaan TIMER -näppäimellä vastaavasti ajastaa laitteen pysähtyminen (Katso toimintojen tarkempi esittely s. 11, Ajastin) LIGHT -näppäin LIGHT -näppäimellä voidaan kytkeä laitteen etupaneelin merkkivalot pois päältä. 1. Paina LIGHT -näppäintä kerran, laitteesta kuuluu signaali, etupaneelin merkkivalot sammuvat ja kaukosäätimen näytöstä poistuu -symboli. 2. Etupaneelin merkkivalot saadaan takaisin painamalla uudestaan LIGHT -näppäintä

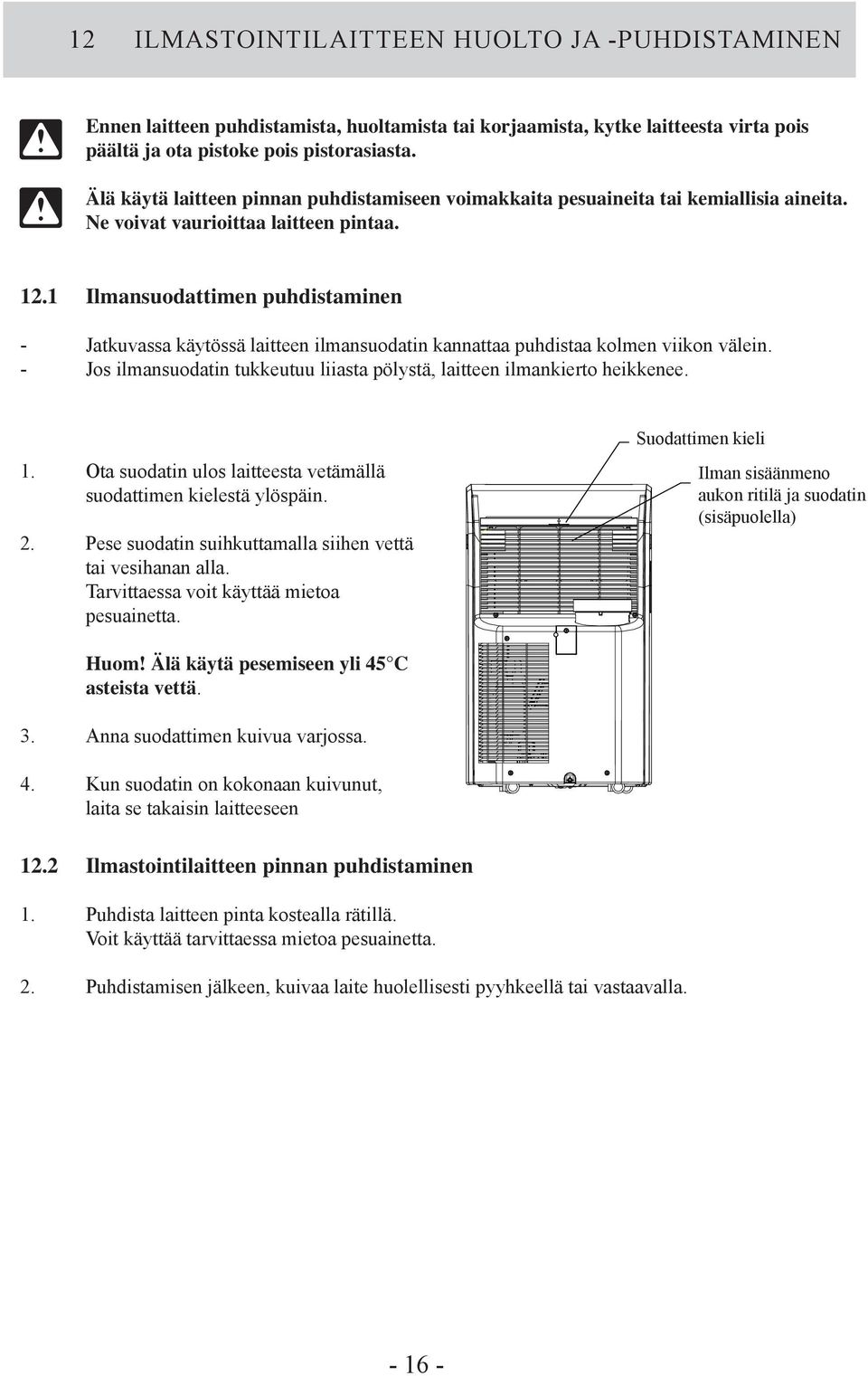

16 12 ILMASTOINTILAITTEEN HUOLTO JA -PUHDISTAMINEN - Ennen laitteen puhdistamista, huoltamista tai korjaamista, kytke laitteesta virta pois päältä ja ota pistoke pois pistorasiasta. - Älä käytä laitteen pinnan puhdistamiseen voimakkaita pesuaineita tai kemiallisia aineita. Ne voivat vaurioittaa laitteen pintaa Ilmansuodattimen puhdistaminen - Jatkuvassa käytössä laitteen ilmansuodatin kannattaa puhdistaa kolmen viikon välein. - Jos ilmansuodatin tukkeutuu liiasta pölystä, laitteen ilmankierto heikkenee. 1. Ota suodatin ulos laitteesta vetämällä suodattimen kielestä ylöspäin. 2. Pese suodatin suihkuttamalla siihen vettä tai vesihanan alla. Tarvittaessa voit käyttää mietoa pesuainetta. Suodattimen kieli Ilman sisäänmeno aukon ritilä ja suodatin (sisäpuolella) Huom! Älä käytä pesemiseen yli 45 C asteista vettä. 3. Anna suodattimen kuivua varjossa. 4. Kun suodatin on kokonaan kuivunut, laita se takaisin laitteeseen 12.2 Ilmastointilaitteen pinnan puhdistaminen 1. Puhdista laitteen pinta kostealla rätillä. Voit käyttää tarvittaessa mietoa pesuainetta. 2. Puhdistamisen jälkeen, kuivaa laite huolellisesti pyyhkeellä tai vastaavalla

17 13 ONGELMATAPAUKSISSA ONGELMA SYY TOIMENPIDE Laite on säädetty Viilennys toiminnolle, mutta se ei viilennä huoneilmaa. Laite on Kosteudenpoisto toiminnolla, mutta se ei viilennä ilmaa. Laitteen näytössä on koodi E5 Laitteen näytössä on koodi H8 1. Huoneen lämpötila on viileämpi kuin toimintoon asetettu lämpötila. 2. Haihdutuslaitteessa on huurretta. Haihdutuslaitteessa on huuretta. Verkkojännite on mahdollisesti liian alhainen ja laitteessa on toimintahäiriö. Vesisäiliö on täynnä. 1. Säädä uusi Viilennys lämpötila. 2. Laite poistaa automaattisesti huurretta ja käynnistyy Viilennykselle huurteenpoiston jälkeen. Laite poistaa automaattisesti huurretta ja käynnistyy huurteenpoiston jälkeen. Kytke laitteesta virta pois päältä ja ota pistoke pois pistorasiasta. Kytke laite uudestaan päälle 10 min kuluttua. Jos näytössä on edelleen E5, kytke virta pois ja ota yhteyttä laitteen myyjään. 1. Valuta vesi pois vedenpoistoletkua pitkin. 2. Jos tämän jälkeen näytössä on edelleen H8, ota yhteyttä laitteen myyjään. Laitteen näytössä on koodi F1 laitteen näytössä on koodi F2 Huoneilman lämpötilan tunnistimessa on toimintahäiriö. Laitteen sisäisen lämpötilan tunnistimessa on toimintahäiriö. Ota yhteyttä laitteen myyjään. Ota yhteyttä laitteen myyjään

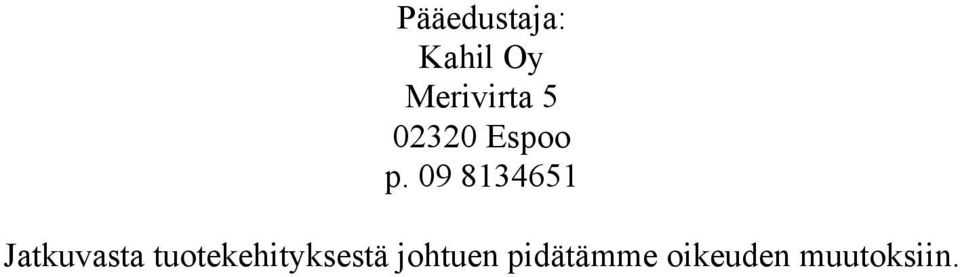

18 Pääedustaja: Kahil Oy Merivirta Espoo p Jatkuvasta tuotekehityksestä johtuen pidätämme oikeuden muutoksiin.
