Rakenna menestystä. Rakenna innovatiivisilla Schöck-tuotteilla.

Koko: px
Aloita esitys sivulta:

Download "Rakenna menestystä. Rakenna innovatiivisilla Schöck-tuotteilla."

Transkriptio

1 Tuoteluettelo

2 Rakenna menestystä. Rakenna innovatiivisilla Schöck-tuotteilla.

3 Schöck on valmistanut yli neljäkymmentä vuotta tarvikkeita innovatiiviseen rakentamiseen. Yrityksen historian merkkitapauksia ovat olleet kylmäsiltojen estämiseen kehitetty Schöck Isokorb, porraskäytävien askeläänten eristyselementti Schöck Tronsole sekä liikuntasaumojen sivuvoimien siirtämiseen kehitetty Schöck Dorn. Nyt Saksan Baden-Badenissa kehitetyt elementit ovat osa edistyksellistä rakentamista. Näillä tuotteilla voidaan rakentaa järkevästi. Rakennuskannan arvo säilyy. Tästä ovat rakentajat, suunnittelijat, asentajat ja elementtivalmistajat vakuuttuneita koko Euroopassa. Lämpöeristys Schöck Isokorb : Tehokas kylmäsiltoja ja seiniin kerääntyvää kosteutta ja niistä aiheutuvia rakennevaurioita vastaan. Schöck Isokorb 4-13 Schöck Tronsole Schöck karajärjestelmät Askeläänten vaimennus Schöck Tronsole : Massiivisten portaikkojen askeläänten eristys vähentää portaikkojen äänihaittoja. Schöck Bole Schöck ComBAR Raudoitustekniikka Lävistysraudoitus Schöck Bole, Schöck Dorn ja Schöck ComBAR : järkevään rakentamiseen. Schöck ComBAR Termoankkuri Schöck ASE Reunaelementit Schöck-reunaelementit varmistavat betonirakenteiden täydellisen pinnan. Schöck suunnitteluja neuvontapalvelut Useimmilla tuotteilla on Betoniyhdistys ry:n hyväksynnät. 3

4 Schöck Isokorb. Lämpöeristyksen kantava elementti. 4

5 Kylmäsillat aiheuttavat lämpöhäviötä, keräävät seiniin kosteutta ja voivat aiheuttaa rakenteiden homehtumista. Kylmäsiltoja on erityisesti ulkonevien rakenneosien, kuten parvekkeiden, kohdalla. Schöck Isokorb on tähän ongelmaan ammattirakentajille tehokas apu. Schöck Isokorb eristää rakenteen eri osia, mutta on samalla osa kantavaa rakennetta. Siksi tässä puhutaan kantavasta lämpöeriste-elementistä. Jos Schöck Isokorb ia ei olisi se olisi keksittävä nyt! Kylmäsillan määritelmä Kylmäsilta on rakennuksen vaipan paikallinen rakenneosa, jossa käytetyn rakennusmateriaalin ja/tai rakenteiden suunnittelun vuoksi lämpövirran tiheys on suurempaa kuin siihen rajoittuvilla alueilla. Kylmäsillat voivat olla joko geometrisia (rakenneosa poikkeaa tasaisesta muodosta, se on kuin jäähdytysripa) tai materiaalista aiheutuvia (rakenneosassa on yhdistelty materiaaleja, joiden lämmönjohtavuus on eri). Käytännössä yleensä ilmiö esiintyy molempien yhdistelmänä. Ulkoneva parvekelaatta on tästä klassinen esimerkki. Lämpökamera osoittaa lämpöhäviöt selvästi. Kylmäsiltojen vaikutukset Kylmäsillan alueella rakenteen sisäpinnan lämpötila laskee. Kylmänä vuodenaikana vaarana on, että lämpötila laskee kastepisteen alapuolelle. Huoneilman sisältämä kosteus tiivistyy, aiheuttaa kosteusvaurioita ja usein myös hometta, jos muut olosuhteet ovat otolliset homeen syntymiselle. Kastepiste Jos pintalämpötila laskee huoneilman kastepistelämpötilan alapuolelle, tiivistyy pinnalle kosteutta. Kylmäsilloista kallis johdannaisvaikutus Koska kylmäsilta hukkaa lämpöä ulkoilmaan, tarvitaan enemmän lämmitysenergiaa, jotta sisälämpötila pysyy vakiona. Joissakin tapauksissa kylmäsillat saattavat lisätä energiankulutusta jopa kolmanneksella. Schöck Isokorb säästää energiaa konkreettisella tavalla. 5

6 Lämpö- ja äänieristyksen huippu. Uusi Schöck Isokorb XT ja HTE-moduuli. Parannettu eristemateriaali Käyttämällä Neopor -eristettä (l = 0,031 W/mK) olemme saaneet lämmönjohtavuuden alenemaan entisestään. Eristeen vakiomitoitus Schöck Isokorb XT:n eristeen paksuus on 120 mm. Optimoidut leikkausvoimateräkset Pienempi leikkausvoimaterästen taipuma samalla kantokyvyllä Isokorb :iin (d = 80 mm) verrattuna. Parempi lämpö- ja askeläänten eristys. Optimoitu HTE-moduuli Schöck on kehittänyt edelleen jo pitkään arvostettua HTE-moduulia (High Thermal Efficiency): Käytämme uutta betonireseptiä, jossa on mikroteräskuituja raudoitteena ja Kronolith 3) lisäaineena. HTE-moduulin lämpöeristyskyky on noussut aiemmasta yli 40 % moduulin poikkileikkauksen pysyessä samana. HTE-moduulin kantokyky on harkiten laskettu ja käyttövarmuus testattu. Tuote on erinomainen yhdistelmä hyvää kantokykyä ja optimoitua lämpöeristystä. Tämä innovatiivinen ratkaisu on avain Schöck Isokorb XT:n matalaan lämmönjohtavuuteen. 6

7 Schöck Isokorb n kehittäjä määrittää teknisen tietämyksen tason. Schöck Isokorb XT on askel tulevaisuuteen: lämpöeristyskyky on kasvanut 30 % 1) ja askeläänten eristyskyky 50 % 2). Tuote on erityisen tehokas lämpöeristyselementti parvekkeisiin ja talvipuutarhoihin. Askeläänten eristyskyky on testattu. Schöck Isokorb on lisäksi ensimmäinen tuote, jolle Passivhaus Institut Saksassa on antanut hyväksynnän. Passivhaus Institutin antama hyväksyntä Ensimmäinen ulkonevien parvekkeiden lämpöeristyselementti. Nyt myös passiivitaloihin voidaan ongelmitta suunnitella ulkonevia parvekkeita. Uusi Schöck Isokorb XT on sertifioitu vähän kylmäsiltoja aiheuttavana rakenteena. 1) Tyyppien KXT ja QXT keskellä, verrattuna vastaaviin Schöck Isokorb tyyppeihin K ja Q, joiden d = 80 mm suhteessa ekvivalenttiin R eq 2) Verrattuna vastaavaan Schöck Isokorb -tyyppiin, jonka d = 80 mm, kun korkeus 180 mm, koskee L n,v,w. 3) Kronolith on KRONOS ecochem -yhtiön rekisteröity tavaramerkki Parannettu askeläänieristys Schöck Isokorb XT:llä saadaan 50 % parempi askeläänieristys. 2) Parvekkeille asetetut nykyiset vähimmäisvaatimukset saavutetaan nyt siis ilman uivaa lattiapäällystettä. 7

8 Teräs- ja puurakenteisen ulokkeen ja teräsbetonirakenteen liitoksen terminen eristäminen. Schöck Isokorb tyyppi KS/KSH. Luotettava Teräsrakenteiden liittäminen teräsbetoniin lämpöeristyksestä huolehtien. Paras mahdollinen Vähentää liitosalueen lämpöhävikkiä oleellisesti. Suunnitteluturvallisuutta Jatkuva omavalvonta ja testauslaitosten testit (m.m. VTT) varmistavat tuotteiden turvallisuuden. Schöck Isokorb tyyppi KS eristää modernin parvekkeen modernilla tekniikalla. 8

9 Paras mahdollinen teräskonstruktio-teräsbetoniliitos. Erittäin kantava liitos erottaa rakenneosat myös termisesti. Schöck Isokorb tyypit KS/KSH ovat teräs- ja puurakenteille tarkoitettuja tuotteita. Niiden avulla voidaan ratkaista modernien parvekkeiden rakennustekniset ja -fysikaaliset ongelmat. Helppo asennus Asennukseen työmaalla tarvittava aika vähenee. Laatu Korroosionkestävä, lämmöneristyksen lävistävät osat ruostumatonta terästä. Taloudellisuus Teräsrakenteiden esivalmistusaste on korkea. Liitokset teräsrakenteisiin Schöck Isokorb tyyppi KS: teräsbetonista vapaasti ulkoneviin teräskannattimiin Liitokset puurakenteisiin Schöck Isokorb tyyppi KSH: vapaasti ulkoneviin puurakenteisiin puupalkki Schöck Isokorb tyyppi QS: veto-, puristus-, leikkaus- ja sivuvoimien siirtoon Schöck Isokorb tyyppi QSH: leikkausvoimien siirtämiseen puukonstruktioissa parveke lattiapäällyste tuettu puupalkki teräsbetonivälikatto tuki 9

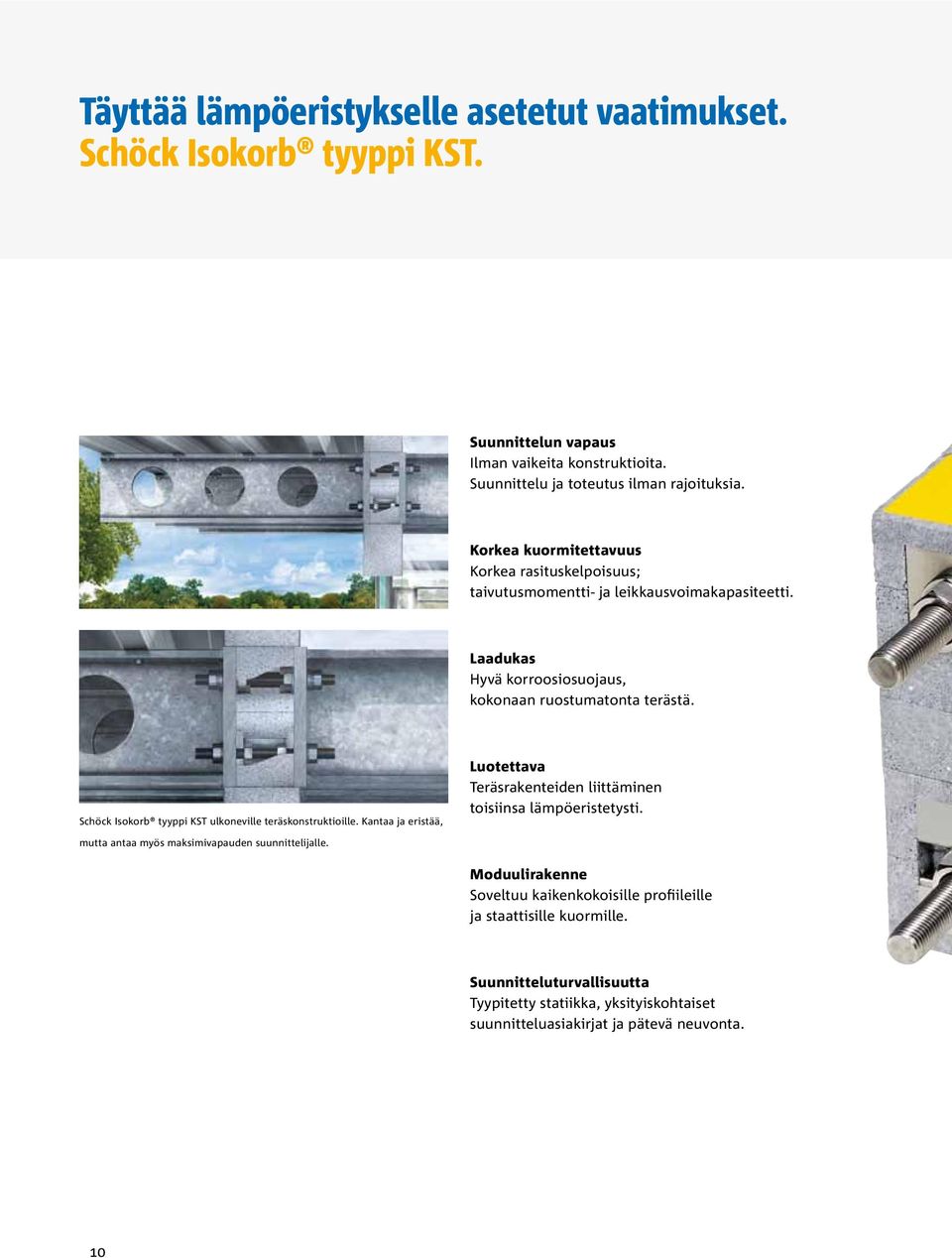

10 Täyttää lämpöeristykselle asetetut vaatimukset. Schöck Isokorb tyyppi KST. Suunnittelun vapaus Ilman vaikeita konstruktioita. Suunnittelu ja toteutus ilman rajoituksia. Korkea kuormitettavuus Korkea rasituskelpoisuus; taivutusmomentti- ja leikkausvoimakapasiteetti. Laadukas Hyvä korroosiosuojaus, kokonaan ruostumatonta terästä. Schöck Isokorb tyyppi KST ulkoneville teräskonstruktioille. Kantaa ja eristää, Luotettava Teräsrakenteiden liittäminen toisiinsa lämpöeristetysti. mutta antaa myös maksimivapauden suunnittelijalle. Moduulirakenne Soveltuu kaikenkokoisille profiileille ja staattisille kuormille. Suunnitteluturvallisuutta Tyypitetty statiikka, yksityiskohtaiset suunnitteluasiakirjat ja pätevä neuvonta. 10

11 Schöck Isokorb KST:n avulla voit toteuttaa monia teräskannatinratkaisuja ja samalla eristää ne termisesti; teräspylväät ja katokset sekä parvekkeet, joko vapaasti ulkonevina tai tuettuina. Fraunhofer Institut für Bauphysik testasi kolme keskenään vertailukelpoista rakennustapaa: Teräskannatin ilman termistä eristystä, teräskannatin eristettynä Teflon (PTFE) -pinnoitteella ja teräskannatin eristettynä Schöck Isokorb tyypin KST -lämpöelementillä. Tulos: Testin voitti Schöck Isokorb KST. -5 C +20 C -5 C +20 C f Rsi = 0,74 si, min = 13,6 C Teräskannatin, eristys Schöck Isokorb KST f Rsi = 0,44 si, min = 6,1 C Läpiviety teräskannatin HEA C +20 C -5 C +20 C f Rsi 1 = 0,48 si, min 1 = 7,1 C f Rsi 2 = 0,58 si, min 2 = 9,6 C Teräskannatin, eristetty muovilla välikerros (tapaus 1, paksuus 10 mm ja tapaus 2, paksuus 20 mm) f Rsi = 0,55 si, min = 8,7 C Teräskannatin, eristetty muovilla välikerros (paksuus 10 mm) ja lisäksi 30 mm eristys Kuvat osoittavat: Vain Schöck Isokorb KST saavuttaa vaaditun lämpötilakertoimen f Rsi 0,7 C. Tämä tuote estää luotettavasti kylmäsiltojen muodostumisen teräskonstruktioiden liitoskohtiin. 11

12 Schöck Isokorb KXT Kantava lämpö- ja askeläänten eristyselementti vapaasti ulkonevia ja tuettuja teräsbetoniparvekkeita varten. Schöck Isokorb KXT145 Kantava lämpö- ja askeläänten eristyselementti vapaasti ulkonevia ja tuettuja teräsbetoniparvekkeita varten. Käytetään erityisesti suurten viivamaisten tai pistemäisten kuormien yhteydessä. Schöck Isokorb KFXT Vapaasti ulkonevia parvekkeita varten, elementtirakentamiseen. Ositettu malli erityisesti elementtiteollisuuden tarpeisiin. Schöck Isokorb KXT-HV, KXT-BH, KXT-WO, KXT-WU Vapaasti ulkonevia parvekkeita varten, korkeuden siirto (HV, BH) välikattoa varten alas- tai ylöspäin, tai vapaasti ulkoneviin parvekkeisiin / katoksiin, tankojen taivutus seinään (WO, WU). Schöck Isokorb QXT Sivuvoimien siirtämiseen, myös suurilla ja pistekuormilla. Schöck Isokorb DXT Levykasettien tapaan asennettujen parvekelaattojen eristämiseen. Siirtää positiivisia ja negatiivisia taivutusmomentteja ja sivuvoimia. HPXT-A HPXT-B Schöck Isokorb HPXT Tuotetta käytetään estämään kiinnityslinjan suuntaisia HPXT-C vaakavoimia yhdessä muiden Iskorb-tuotteiden kanssa. Pistekohtainen käyttö. Schöck Isokorb V Tuotetta käytetään eristettäessä saranalaakerilla varustetut parvekelaatat, tuetut parvekelaatat tai katokselliset käytävät. Toimii pelkästään sivuvoimien siirtäjänä. Näin vältetään lämpövaikutusten parvekelaattaan kohdistamat puristukset. Schöck Isokorb O Kattokannattimien eristämiseen, kun ne toimivat tukina ulkoverhouksessa. Pistekohtainen käyttö. Elementin etäisyys statiikan vaatimusten mukaan. 12

13 Schöck Isokorb F Rintamuurin ja välikaton eristämiseen, pistekohtainen käyttö. Elementin etäisyys statiikan vaatimusten mukaan. Schöck Isokorb A Ullakon ja välikaton eristämiseen. Pistekohtainen käyttö. Elementin etäisyys statiikan vaatimusten mukaan. Schöck Isokorb S Ulokepalkkien eristämiseen. Pistekohtainen siirto, korkea taivutusmomentti ja leikkausvoimia. Mitoitus statiikan vaatimusten mukaan. Schöck Isokorb W Kerroksen korkuisten seinälaattojen eristämiseen. Taivutusmomenttien ja leikkausvoimien siirto pystyja vaakasuorassa suunnassa. Mitoitus statiikan vaatimusten mukaan. Schöck Isokorb KS/QS Lämpöeristävä teräsliitos vapaasti ulkoneviin ja tuettuihin teräskannattimiin teräsbetonissa rakenneosissa. Schöck Isokorb KSH/QSH Lämpöeristävä teräsliitos vapaasti ulkoneviin ja tuettuihin puukannattimiin teräsbetonissa rakenneosissa. Schöck Isokorb KST Lämpöeristyselementti teräskonstruktioiden liitoksiin, joissa esiintyy taivutusmomenttia ja leikkausvoimia. Schöck Isokorb KST-QST Lämpöeristyselementti teräskonstruktioiden liitoksiin, joissa esiintyy leikkausvoimia ja normaalivoimia. 13

14 Vihdoinkin hiljaista. Schöck Tronsole. Suunnitteluturvallisuutta Tyypitetty statiikka, yksityiskohtaiset suunnitteluasiakirjat ja pätevä neuvonta. Erittäin jäykkä reiän muotti sopii myös suuriin betonointikorkeuksiin. Schöck Tronsole eristää tehokkaasti portaikot ja tasanteet rakennuksen rungosta. Siten minimoidaan portaikon askeläänten kantautuminen. Korkealaatuinen PUR-elastomeerikerros takaa parhaan mahdollisen askeläänieristyksen myös kuormitettaessa. Edut askel askeleelta Schöck Tronsolen askelääniä vaimentava vaikutus on osoitettu tarkastuslaitoksen mittauksin. Stabiilius on taattu tyyppitestauksella. Asennukseen kuuluva Schöck-saumalevy estää äänisillat. Suunnittelulle on suuri vapaus, koska mallivaihtoehtoja on runsaasti. Optimaalinen palosuoja, luokitus paloturvallisuusluokka F 90. Turvallinen suunnittelu Tyyppihyväksytty, melu- ja paloturvallisuus testattu. Paikalleen asetettava kehys Helppo liittää Schöck-saumalevyyn, äänisiltaa ei synny. 14

15 Hiljaisuuden kaipuu on perustarve. Kiireen ja hälinän keskelle kaipaamme myös rauhaa. Rakennusten hyvä äänieristys ei ole luksusta, vaan välttämättömyys. Hyvään äänieristykseen tulisi kiinnittää yhä enemmän huomioita erityisesti kerrostalojen porrashuoneiden suunnittelussa. Onhan kerrostalon melu jatkuva erimielisyyksien aiheuttaja. Myös rakennusmääräykset vaativat rakenteilta ääneneristävyyttä. Schöck äänieristysjärjestelmät Schöck äänieristysjärjestelmät ovat asennusvalmiita kokonaisratkaisuja. Siksi ne helpottavat merkittävästi portaikkojen askeläänieristyselementtien suunnittelua ja asentamista. Järjestelmä koostuu seuraavista osista: Schöck Tronsole Schöck saumalevy tyyppi PL Asennussapluunat Todistukset ja tarkastusasiakirjat 15

16 Schöck Tronsole T Askeläänten eristäminen portaiden ja tasanteen välillä. Schöck Tronsole F Askeläänten eristäminen valmisportaiden ja tasanteen välillä. Juovanmallinen elastomeerikerros. Schöck Tronsole AZ Askeläänten eristäminen paikalla valetun tasanteen ja porrashuoneen seinän välillä. Schöck Tronsole AZT Askeläänten eristäminen paikalla valetun tasanteen ja porrashuoneen seinän välillä (mukana asennusvalmis kannatinelementti). Schöck Tronsole ZF Askeläänten eristäminen valmisosatasanteen ja porrashuoneen seinän välillä. Schöck Tronsole QW Askeläänten eristäminen kierreportaiden ja porrashuoneen seinän välillä. Schöck Tronsole R Askeläänten eristäminen askelmista suorissa ja kierreportaissa (saneeraus- ja jälkiasennuskohteissa). Schöck saumalevy PL Sauman rakentaminen ilman äänisiltaa portaiden/tasanteen ja seinän välillä. Schöck Tronsole B Askeläänten eristäminen portaiden ja lattialaatan välillä. Viivamainen elastomeerikerros. 16

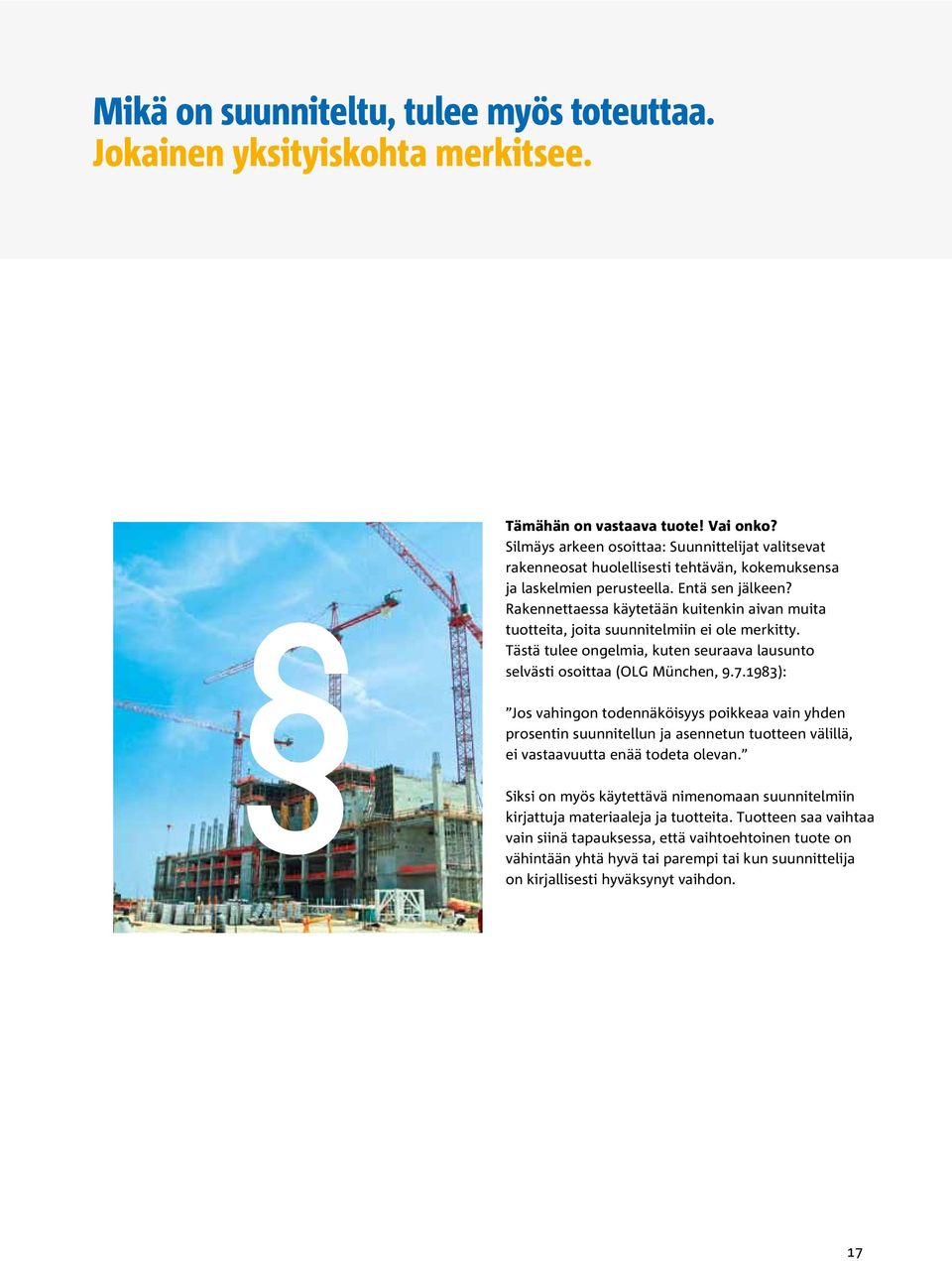

17 Mikä on suunniteltu, tulee myös toteuttaa. Jokainen yksityiskohta merkitsee. Tämähän on vastaava tuote! Vai onko? Silmäys arkeen osoittaa: Suunnittelijat valitsevat rakenneosat huolellisesti tehtävän, kokemuksensa ja laskelmien perusteella. Entä sen jälkeen? Rakennettaessa käytetään kuitenkin aivan muita tuotteita, joita suunnitelmiin ei ole merkitty. Tästä tulee ongelmia, kuten seuraava lausunto selvästi osoittaa (OLG München, ): Jos vahingon todennäköisyys poikkeaa vain yhden prosentin suunnitellun ja asennetun tuotteen välillä, ei vastaavuutta enää todeta olevan. Siksi on myös käytettävä nimenomaan suunnitelmiin kirjattuja materiaaleja ja tuotteita. Tuotteen saa vaihtaa vain siinä tapauksessa, että vaihtoehtoinen tuote on vähintään yhtä hyvä tai parempi tai kun suunnittelija on kirjallisesti hyväksynyt vaihdon. 17

18 Tee se helpommin. Schöck karajärjestelmät. Schöck karajärjestelmät tekevät liikuntasaumojen suurten leikkausvoimien siirtämisen helpoksi ja varmaksi. Ilman katon alapuolisia tukipalkkeja ja kannattimia. Vahvaa tekniikkaa Korkea kantokyky, n. 370 kn elementtiä kohti. F 90 Läpi tulen Lisätarvike: palosuojamansetti. Tarkastuslaitos Institut für Baustoffe, Massivbau und Brandschutz der TU Braunschweig on hyväksynyt tämän tuotteen paloturvallisuusluokkaan F 90. Paloturvallisuutta koskevat hyväksyntätodistukset ovat myös osoitteessa 18

19 Parempi, nopeampi asentaa, edullisempi: Liikuntasauman suunnittelu innovatiivista karatekniikkaa hyödyntäen antaa monia etuja perinteisiin kannattimiin verrattuna. Lopputulos on aina osiensa summa. Jos et ole vielä kokeillut: Vertaa! Leikkausvoimakara vakuuttaa sinut. Kannattimet. Tuttua ja turvallista, mutta... Työläs raudoitus, työläs suunnitella, työläs toteuttaa Työteliäät muotit, ei mahdollisuutta suurmuotteihin Ei kestävä, koska liukulaakerien kuluminen on mahdollista Estää rakennuksen muutostyöt tai muutostöistä aiheutuu lisäkustannuksia NACH DIN Laajaulotteista turvallisuutta Kantokyky pysyy samana 40 mm saumarakoihin saakka. Maksimissaan 60 mm rako antaa suunnitteluun turvallisuutta. Karatekniikka. Älykästä, johdonmukaista, mietittyä! Helppo suunnitella, yksinkertainen raudoittaa, helppo rakentaa Nopea, edullinen muotitus, suurmuottien käyttö mahdollista Pitkäikäinen, huoltovapaa, korroosionkestävää ruostumatonta terästä Sisärakentamisesta tulee yksinkertaista ilman haittaavia kulma- ja sivurakenteita Helposti Enemmän tilaa lenkkien ja karan/holkin välissä. Karan asentaminen raudoitukseen käy helposti. Vähemmän on enemmän Suurempi kapasiteetti karaa kohti: karoja tarvitaan vähemmän. Säästyy aikaa, materiaalia ja kustannuksia. Yhteenveto: Karatekniikalla saat enemmän suunnitteluvapautta ja kustannustehokkuutta. Voit suunnitella kapeita ja siroja konstruktioita! 19

20 Saumarakenteet. Helposti, varmasti, järkevästi. HS-holkki Yhdistelmäholkki ruostumattomasta teräksestä. Naulalevy Kiinnitetään muottiin. Schöckin yksittäistyöntökarat ovat kapeita. Ne sopivat siten kaikkiin suunnittelutarkoituksiin. Turvallisuus Lisävarusteena saatavan palosuojamansetin kanssa malli kuuluu paloturvaluokkaan F 90. Tarkastuslaitoksen (Institut für Baustoffe, Massivbau und Brandschutz der TU Braunschweig) hyväksyntäasiakirjat ovat saatavilla tarvittaessa. Lisää tietoa: ED St 52 sinkitty tai ruostumatonta terästä, materiaalinumero , , HK-holkki Muovista valmistettu yhdistelmäholkki kiinnitetään asennuskohteessa naulalevyyn. 20

21 Liikuntasaumojen leikkausvoimien siirtäminen asettaa kovat vaatimukset, jolloin saumarakenteista tulee usein monimutkaisia. Schöckin yksittäistyöntökarat ovat liitoselementteinä varmoja, yksinkertaisia ja loppuun asti harkittuja. Järjestelmän kompakti malli sopii hyvin käytettäväksi suhteellisen pienillä rakennepaksuuksilla ja vähäisillä kuormilla. Eri materiaaleina saatavissa olevat helposti asennettavat elementit antavat paljon käyttömahdollisuuksia. Muoviputki ja tulppa Holkki-HSQ Kokonaan ruostumatonta terästä, materiaalinro , sauman liikkeet pituussuuntaan mahdollisia. ESD-B Kara St 52, sinkitty tai ruostumatonta terästä , , muovipinnoituksella. Palosuojamansetti F-90 -mallille. Paljon vaihtoehtoja Erityiskonstruktiot; pituus, läpimitta tai jokin muu materiaali, ovat aina mahdollisia. 21

22 Ei reikiä. Schöck Bole. Ohjelippu Ensimmäisessä pultissa on tarkka tyyppiseloste. Schöck Bole tukee laattakatot pistekohtaisesti. Pohjakuvan suunnittelu on vapaampaa. Laattaa ei rasiteta rei illä. Harkittua: Laattakatto on sirolinjaista arkkitehtuuria alapuolisin palkein tuettuihin kattoihin verrattuna, erityisesti koska tukien päitä ei tarvitse vahvistaa. Silloin voi saman hyötypinta-alan saada pienemmällä rakennuksen bruttotilavuudella. Schöck Bole ottaa tukien kohdalla voimat vastaan optimaalisesti. Samalla kuormitusta on voitu selvästi kasvattaa perinteisiin raudoitusmenetelmiin verrattuna. Optimaalista asennusvarmuutta Yhtenäisen ankkurielementin avulla pultit ovat tarkasti oikeissa paikoissa. Oikea osa oikeaan paikkaan Tarvittaessa (suuri työmaa tai monta asennuskohtaa) painetaan piirustus- ja paikkanumerot ohjelippuihin. Vastaa kaikkiin tarpeisiin Toimitetaan asennusvalmiina; helppo asentaa sekä työmaalla että elementtitehtaalla. 22

23 Laattojen lävistäminen tukien alueella on raudoitustekniikassa tuttu ongelma. Tähän on Schöck Bole :lla asiallinen ratkaisu. Siinä yhdistyvät suunnitteluvarmuus ja helppo asennus. Turvallisten laattakattojen rakentaminen on siis mahdollista taloudellisesti. Schöck Bole -O Asennus: Asennetaan raudoittamisen jälkeen. jälkeenpäin asennettava asennusvalmis Käyttö työmaalla Schöck Bole -Standard Schöck Bole -U Asennus: Ennen pintaraudoitusta erityisten välikkeiden avulla. edullinen välike on helppo asentaa betonipeite mm Käyttö elementtitehtaissa ja työmailla Asennusvalmis Välikkeet pitävät valmiin pinnan siistinä. Betonipeite 20/25/...50 mm. Mukava asentaa Välikkeet ovat Bole -Standard pulttien välissä siirrettävissä sivuun ja käännettävissä. Helppo asennus Asennetaan yläkautta alempaan raudoituskerrokseen. Schöck Bole -F Asennus: Soveltuu elementtitehtaisiin mekanisoituun tuotantoon. Pultit asennetaan listaan. Lista ja siihen kiinnitetyt paikkamerkit asennetaan muottipöydälle Koko kantavan raudoituksen asentamisen jälkeen pultit kierretään paikkamerkkeihin Betonipeitteille 20 mm, 25 mm ja 30 mm Varastointi elementtitehtaalla mahdollista Käyttö elementtitehtaissa 23

24 Upeitten rakennusten ytimessä. Schöck ComBAR. Korkea vetolujuus Erittäin korkea vetolujuus antaa äärimmäisen hyvän staattisen turvallisuuden kaikkiin kantaviin rakenteisiin. Vetolujuus on kaksi kertaa suurempi kuin tavanomaisella betoniteräksellä. Ei johda sähköä Koska ComBAR ei johda sähköä eikä ole magnetoitavissa, tuote sopii erinomaisesti käytettäväksi sähkölaitteistojen ja tutkimuslaitteiden yhteydessä. Schöck ComBAR on neutraali magnetismin ja sähkön suhteen. Siksi se soveltuu erinomaisesti sähkölaitteiden yhteydessä käytettäväksi. Malli Läpimitta Vakiopituudet Suorat tangot 8 mm 12 mm 16 mm 20 mm 25 mm 32 mm 10,0 m 10,0 m 11,8 m 11,8 m 11,8 m 11,8 m Tanko ja pääpulttiankkurointi Taivutetut tangot (vain rakenteina), hakateräkset 12 mm 16 mm 25 mm 32 mm 12 mm 16 mm 20 mm 0.16 to 4.0 m 4.0 m saakka 0.24 to 4.0 m 4.0 m saakka 6.0 m saakka 0.50 to 6.5 m 6.0 m saakka Kemiallisesti kestävä Schöck ComBAR kestää lipeää ja suolaa. Korroosiosuojausta ei tarvita. Siksi Schöck ComBAR sopii erinomaisesti käytettäväksi korrosoivissa ympäristöissä, kuten pysäköintitaloissa, satamissa ja tehdasalueilla. Helposti lastuava Schöck ComBAR -tankoa voi ajaa tunnelinkaivukoneen läpi. Siksi se sopii erinomaisesti tunnelityömaan väliaikaisiin raudoituksiin. Tämä säästää merkittävästi aikaa ja rahaa. Muita pituuksia tilauksesta 24

25 Terästä on käytetty betonin raudoitukseen vuosikymmeniä. Kuitenkin on käyttöalueita, joihin tarvittaisiin vaihtoehtoja. Vastauksemme tähän on Schöck ComBAR. Materiaalin erinomaiset ominaisuudet ovat samat kuin teräksen. Sen lisäksi Schöck ComBAR on neutraali kemikaalien, magnetismin ja sähkövirran suhteen. Sitä on myös helppo työstää. Schöck ComBAR sopii käytettäväksi pysyvän raudoituksen lisäksi myös tilapäiseen raudoituskäyttöön, koska materiaali on helposti lastuttavaa. Suunnittelijoille ja rakentajille on tässä materiaali, joka tarjoaa rakentamiseen aivan uusia mahdollisuuksia. NACH DIN Tuoteohjelma: Klassinen, suora Schöck ComBAR -tanko. Suora raudoitustanko tässä pääteankkurointiin tyssäpultilla. Taivutetut tangot erilaisiin raudoituskonstruktioihin toimitetaan työmaalle esivalmistettuina. 25

26 Sandwich- ja kaksoisseinäelementtien eristämisen uusi innovaatio. Schöck ComBAR Termoankkuri. Parempi ratkaisu. Termoankkuri korvaa tavanomaisen sandwich- ja kaksoisseinäelementtien kantavan raudoituksen. Samalla se optimoi koko valmistusprosessin. Schöck ComBAR Termoankkuri toimii sekä sitovana osana että eristävänä rakenteena valmiissa seinässä. Eristävyys paranee jopa 45 %* ruostumattomaan teräkseen verrattuna. Parempi materiaali. Schöck ComBAR on huomionosoitus tulevaisuudelle. Lasikuituvahvisteinen muovitanko on neutraali kemikaalien, magnetismin ja sähkön suhteen. Materiaalia on helppo työstää. Lisäksi Schöck ComBAR -raudoitustangon lämmönjohtavuus on erittäin pieni, vain 0,5 W/mK (vertaa: tavanomainen teräs l = 60 W/mK, ja ruostumaton teräs l = 17 W/mK). Vetolujuus on kaksi kertaa suurempi kuin tavanomaisella betoniteräksellä. Kehitetty Deutsche Bundesstiftung Umwelt n tuella * vertailtu lämmönjohtavuuskertoimen l eq kautta 26

27 Terästä on käytetty betonin raudoitukseen vuosikymmeniä. Kuitenkin on käyttökohteita, joihin tarvittaisiin vaihtoehtoja. Vaatimukset taloudellisemmasta rakentamisesta ja tehokkaammista eristyksistä on otettava huomioon. Schöck ComBAR Termoankkuri vie kehitystä eteenpäin. ComBAR Termoankkuri tekee perinteiset sisältä eristettyjen sandwich-seinäelementtien ankkurointitavat turhiksi. Se on elementtivalmistajien ja arkkitehtien tulevaisuuden materiaali. Erittäin hyvä lämmöneristävyys Schöck ComBAR Termoankkurilla saadaan erinomaisia U-arvoja. Helppo asennus Schöck ComBAR Termoankkuri kierretään eristeen valmiisiin reikiin. Työläästi asennettavaa eristevaahtoa teräksen ympärille sauman onkaloihin ei enää tarvita. Hyväksyntä Z Schöck ComBAR Termoankkuri on hyväksytty käytettäväksi kaksois- ja sandwich-seinissä (DIBt-sertifikaatti). Muita hyötyjä: Välike ja sideankkuri samassa tuotteessa. Voidaan valmistaa suuria seinäpintoja (jopa 6 x 12 m). Kaksoisseiniin voi helposti asentaa kolmannen raudoituksen. Suuri jäykkyys jo tuoreessa seinävalussa. Lyhyet tilausajat ilman varastointia (TY 200 kpl). Palonsuojaus EU-direktiivien mukaisesti. Oman eristeen käyttö mahdollista. Asennuskoulutusta ja ulkoinen tarkastus Schöckiltä. 27

28 Viimeistellyt betonielementit. Schöck ASE-reunaelementti. Paras tuottavuus Muottien aikaa ja rahaa vievä rakentaminen puusta tai styroksista on nyt historiaa. Myös jätettä syntyy vähemmän, mikä alentaa jätteenhävityskustannuksia. Saumapidikkeet minimoivat jätteen määrän ja varmistavat, että elementit käytetään mahdollisim man tehokkaasti. Nurkkapitimet varmistavat nurkka-alueiden luotettavan ja siistin muotoilun. Schöck-reunaelementit sopivat kaikkien betonirakenteiden valmistukseen, joiden pinnan täytyy olla sileä ja kaunis ja joissa ei saa olla epätasaisuuksia tai huokosia. Korkea laatu Homogeenisen, runsaasti kuituja sisältävän ASE-betonin vetolujuus on N/mm 2 ja se vastaa lujuutta C40/50 kaikissa ympäristöluokissa. Tämä mahdollistaa korkealaatuisten lopputuotteiden valmistuksen. Vuodot estävän saumausnauhan toimivuus on todistettu pitkäaikaistesteillä. Jopa 5 mm epätasaisuudet teräsmuoteissa voidaan helposti peittää. Ulkonäkö Sileä, homogeeninen ja huokoseton betonipinta viistetyillä reunoilla. Synteettiset kuidut takaavat erinomaisen vetolujuuden. Reunaelementti täyttää kaikki DIN standardin ympäristöluokkavaatimukset. Vakiokorkeudet Vakiopituudet ASE-laatta: cm enintään 2,70 m ASE-porrastasanne: 9/10/12/14 cm 2,70 m ASE-elementtilaatta: 7 cm 0,50 2,70 m Muita elementtejä saatavana tilauksesta. 28

29 Tehostaminen on nykyään avainsana kaikessa rakentamisessa. Laatu ei saisi kuitenkaan kärsiä kustannuspaineiden johdosta. Schöck-reunaelementit viimeistelevät betonielementit ja tehostavat merkittävästi tuotantomenetelmiä. Järjestelmän avulla voit alentaa kustannuksia ja tarjota samalla asiakkaillesi vaikuttavaa laatua. Asiantuntijoiden laatima arviointiraportti Tiiviin elementin äärimmäisen pieni vedentunkeutumissyvyys läpäisi DIN standardin mukaiset jäätymis- ja sulamistestit. Testi kattoi kaikki elementin osat liitoksesta betonitäytteeseen ja kuitubetoniin saakka. Oikea elementti kaikki kohteisiin ASE parveke-elementti erityisellä tippanokalla Vahva liitos Testattu sisäprofiili varmistaa elementin ja tuoreen betonin välisen liitoksen lujuuden. Liitosteknologia varmistaa täydelliset elementtien väliset liitokset sauma- ja nurkkaalueissa. ASE ilman saumausnauhaa esim. porraskuilujen rajaukseen Toimiva vesieristys Kuitubetoninauhan muotoilu varmistaa, että sadevesi valuu pois elementin pinnalta. ASE kahdella saumausnauhalla elementtiseiniin Saumausnauha Erittäin helppo poistaa, kun komponentti on irrotettu. Sementtiliete ei pääse nauhan ali edes epätasaisten teräsmuottien yhteydessä. ASE -Thermo eristettyihin seiniin 29

30 Asiakkaista eksperttejä. Schöckin suunnittelu- ja neuvontapalvelut. Schöckin kokeneiden insinöörien koko rakennusprojektin ajan antama koulutus sekä luennoimalla että työmaalla opastamalla antaa turvallisuutta ja varmuutta. Yhteystiedot: Maahantuoja: Linterm Oy Lennart Söderström Tillinmäentie 1 A Espoo Puh.: Faksi: Vastaus kaikkiin kysymyksiin Moderni asiakaspalvelukeskus on kaikkien kotimaisten ja ulkomaisten asiakaskontaktien solmukohta. Laajennettu Online-Service Selaus asiakasryhmittäin. Kirjautuminen palveluun henkilökohtaisella tunnuksella; paras mahdollinen palvelu. 30

31 Schöckin insinöörit neuvovat ja antavat mielellään lisätietoja statiikasta, rakenteista ja rakennusfysiikasta. He antavat kysymyksiinne ratkaisuehdotuksia laskelmineen ja detaljipiirroksineen. Lähettäkää suunnitteluasiakirjanne (pohjakuvat, leikkaukset, tiedot statiikasta) osoitetietoineen osoitteeseen Schöck suunnittelun apuvälineet: Schöck suunnittelu-cd mittaohjelmineen, selosteineen ja CAD-tiedostoineen. Luotettava logistiikka Moderni logistiikka ja kansainväliset yhteistyökumppanit varmistavat, että asiakas saa kaikki Schöck-tuotteet juuri oikeaan aikaan. Joustava toimitus ja nouto Kaupintana toimitus sekä nouto tehtaalta, 24 h tilauspalvelu. Suunnittelu-CD:llä voi myös helposti täydentää CAD-suunnitelmia. 31

32 HauCon Finland Oy Tillinmäentie 1A Espoo Myyntipäällikkö: Lennart Söderström Puh: +358 (0) SMS: +358 (0) Distributed by Valmistaja: Schöck Bauteile GmbH Vimbucher Straße Baden-Baden Saksa Puhelin: Faksi: /FI/130785
