Puu, moderni ratkaisu urbaaniin rakentamiseen. Matti Mikkola, Stora Enso Building & Living

Koko: px

Aloita esitys sivulta:

Download "Puu, moderni ratkaisu urbaaniin rakentamiseen. Matti Mikkola, Stora Enso Building & Living"

Lotta Turunen
8 vuotta sitten
Katselukertoja:

1 Puu, moderni ratkaisu urbaaniin rakentamiseen Matti Mikkola, Stora Enso Building & Living

2 Building and Living numeroina Myynti EUR 1.9 miljardia Tuotantokapasiteetti: 5.6 miljoonaa m 3 sahatavaraa, sisältäen 2.9 miljoonaa m 3 jatkojalosteita työntekijää Yli 20 tuotantoyksikköä Euroopassa Myynti alueittain: Eurooppa 56% Oseania 21% Lähi-Itä 15% Pohjois-Afrikka 8%

3 Vahva maailmanlaajuinen toimija Yli 20 tuotantoyksikköä Euroopassa Henkilöstö Liikevaihto EUR 1.9 miljardia Kapasiteetti Sahatavara 5.6 Mm 3 Jatkojalosteet 2.9 Mm 3 CLT m 3 Pelletti t Moduulit Gruvön Ala Varkaus Hartola Pälkäne Honkalahti Näpi Imavere Uimaharju Kitee Impilahti Launkalne Alytus Nebolchi Amsterdam Planá Pfarrkirchen Ybbs Zdírec Brand Murow Sollenau Bad St. Leonhard

9 Mm 3 CLT 120 000 m 3 Pelletti 285 000 t Moduulit 1 400 Gruvön Ala Varkaus Hartola Pälkäne Honkalahti

4 Puu sopii omakotitalorakentamiseen mainiosti tunnelmallinen ja kustannustehokas materiaali

5 Puu palaa ja lahoaa urbaaniin rakentamiseen puu ei sovi

7 Väestön kasvu ja kaupungistuminen Puussa voi olla ratkaisu 2017 Enemmistö ihmisistä asuu 2050 kaupungeissa Maailman väkiluku noin 10 miljardia Rakentamisen sektori suurimpia energian käyttäjiä, jätteen tuottajia ja CO 2 päästöjen aiheuttajia 2050 tarvitsemme kaksi maapalloa tyydyttämään kasvavan raakaainetarpeemme

Rakentamisen sektori suurimpia energian käyttäjiä, jätteen tuottajia ja CO 2

8 Jos eurooppalaiset asunnot rakennettaisiin puusta voitaisiin päästöjä ja uusiutumattomien materiaalien käyttöä vähentää rajusti 120,00 100,00 80,00 60,00-40% 40,00-70% -60% 20,00 Betonirakenteet Puurakenteet 0,00 Uusiutumattomien luonnonvarojen kulutus Valmistukseen käytetyn energian kulutus Hiilidioksidipäästöt Source: Building information environmental declarations Matti Mikkola

Betonirakenteet Puurakenteet 0,00 Uusiutumattomien luonnonvarojen kulutus Valmistukseen käytetyn

9 Puurakenne ei kestä pitkäaikaisessa käytössä

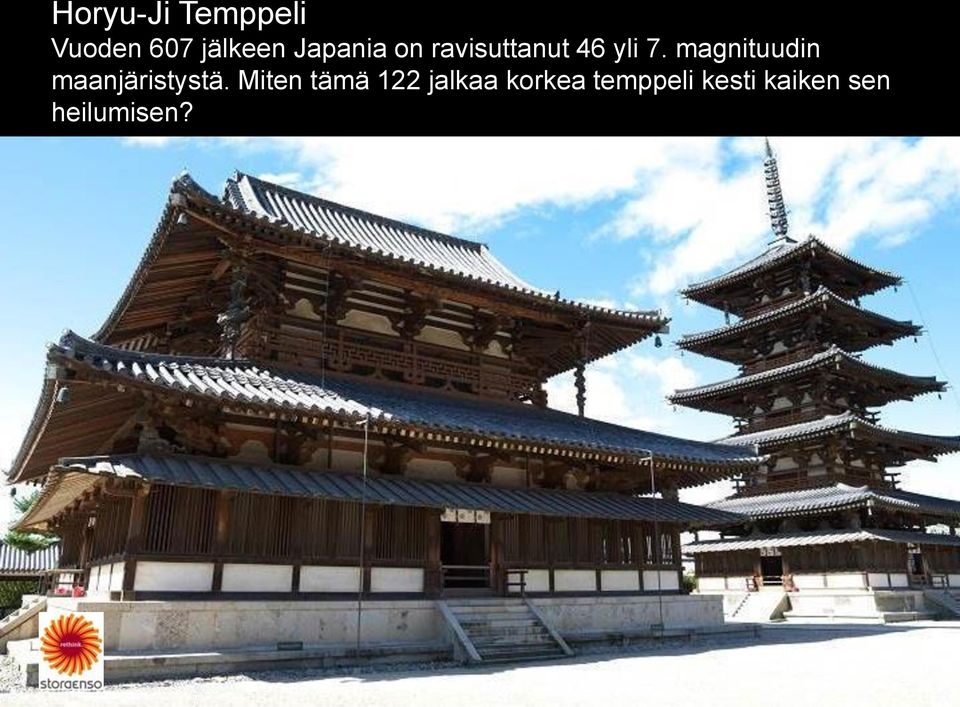

10 Horyu-Ji Temppeli Vuoden 607 jälkeen Japania on ravisuttanut 46 yli 7. magnituudin maanjäristystä. Miten tämä 122 jalkaa korkea temppeli kesti kaiken sen heilumisen?

11 Ortodoksikirkko Kizhin läntisessä saaressa Venäjällä Maailman suurin kokonaan puusta valmistettu rakennus (123 jalkaa) liitososia myöten - yli150 vuotta sitten.

12 Tänään CLT:n avulla Useita haastavia projekteja on toteutettu eri puolilla maailmaa Forte building, Melbourne Timber Tower, Hannover

13 Ympäristöarvojen lisäksi puurakentaminen on Nopeaa, laadukasta ja monimuotoista Korkea esivalmistusaste ennen työmaalle siirtymistä Säävaihteluista riippumaton tuotanto hallituissa tehdastiloissa Korkealaatuinen, mittatarkka tuote Työvoiman minimointi asennusvaiheessa Nopea työmaatoiminta Kevyempi runkomateriaali saa aikaan kustannussäästöjä perustusvaiheessa Mahdollistaa rakentamisen myös perustusolosuhteiltaan heikommille tonteille Muihin materiaaleihin verrattuna Erilainen akustiikka ja sisäilma Arkkitehtoonisten mahdollisuuksien lisääntyminen

Nopea työmaatoiminta Kevyempi runkomateriaali saa aikaan kustannussäästöjä perustusvaiheessa Mahdollistaa rakentamisen myös

14 Olemmeko valmiit muutokseen? Puuteollisuus kamppailee yhä konseptoinnin kanssa Esimerkkihankkeista toistettavuuteen Teollisen tuotannon lisääminen Aseman vakioiminen arvoketjussa Paikallinen lähestymistapa Kilpailukyky verrattuna vaihtoehtoisiin materiaaleihin

Esimerkkihankkeista toistettavuuteen Teollisen tuotannon

15 Building Solutions Stora Enson tulokulma rakentamiseen Yli 1500 toimitettua projektia Puun optimoitu käyttö rakentamisessa > CLT ja korkea esivalmistusaste Pientalot partneriverkoston kautta Fokus kerros-/kaupunkirakentamisessa B2B 15

rakentamisessa > CLT ja korkea esivalmistusaste Pientalot

16 CLT-levyn rakenne Esimerkki 5-kerroksisen CLT-levyn rakenteesta Syrjäliimaus CLT-levyt koostuvat yksittäisistä puulevyistä, jotka on liimattu ristiin yhteen. Levyn maksimileveys on 2,95 m ja maksimipituus 16,00 m. + Lapeliimaus + Sormijatkos max. 16,00 m max. 2,95 m Liimauksiin käytetään formaldehydivapaita liimoja + + =

Levyn maksimileveys on 2,95 m ja maksimipituus 16,00 m.

17 1-kerroslevyjen tuotanto

18 Kerrannaisliimaus

19 Mitallistus

20 CNC-työstö

21 Stora Enso Building Solutions Lyhyesti Stora Enso kansainvälisesti yksi suurimmista CLT-valmistajista CLT-tuotanto Itävallassa Tilaelementtituotanto Suomessa Pälkäne Hartola Avainluvut CLT kapasiteetti Tilaelementtikapasiteetti 120,000 m3 1,400 Ybbs Bad St. Leonhard

22 CLT:n hyödyntäminen Järjestelmäkehitys perustuu massiivipuun optimoituun käyttöön

23 1-2 kerroksiset rakennukset 2008 liikkeelle pientalokohteiden avulla

24 1-2 kerroksiset rakennukset Aluekehityskohde Itävallassa

25 CLT-toimituksia kerrostalokohteisiin Photos: 3design Hamburg, Martin Kunze Barmbek apartments 2014 Hamburg, Germany Multi-storey CLT residential, 3 and 4 stories Two weeks per house to install the timber components

26 CLT-toimituksia kerrostalokohteisiin Bridport house, Hackney, London

27 CLT-toimituksia kerrostalokohteisiin Photos: Service Legno Via Cenni Multi-storey residential, 9 stories Italy s tallest CLT multi-storey building complex Italy, Cenni district in Milan

28 CLT-toimituksia kerrostalokohteisiin Trafalgar Place 30 affordable units Occupation 2015 London, Elephant & Castle Cobalt Place ~200 units Occupation 2015 London,

29 Photo: Paul McMullin CLT-toimituksia koulurakentamiseen School in Teistlergut 2012 Extension to an existing building Linz, Austria Blue Coat Primary School storey, extension to an existing school UK, Chester

30 Photo: Morgan Sindall & SR Architects CLT-toimituksia julkisiin / kaupallisiin kohteisiin Cranleigh Health Centre 2013 Best Public Building Award winner in UK 2013 Surrey, United Kingdom G3 Shopping Resort 2012 Largest single-level shopping center in Europe Gerasdorf, Vienna, Austria

31 CLT-toimituksia julkisiin kohteisiin Myös pitkien etäisyyksien päähän case Australia Photos: 3design Hamburg, Martin Kunze Dock Square Library 2014 Next Generation Library and Community Centre Melbourne, Australia

32 Tarjoaman kehittäminen Lähtenyt liikkeelle suurelementtien kehittämisestä ja toimittamisesta Luontokeskus Haltia, Nuuksio 2013 Joensuun Elli Opiskelija-asunnot 2013

33 Toiminta Suomessa perustuu tilaelementtitoimituksiin CLT-levystä tilaelementiksi Kuvat: Arkkitehtuuri Oy Lehtinen Miettunen

34 CLT-tilaelementtirakentaminen Taloudellinen, turvallinen, ekologinen Nopea rakennusmenetelmä, jossa rakennus valmistetaan sisätiloissa esivalmistetuista asuntomoduuleista. Saavutetaan jopa % nopeampi rakennusaika Käyttäjäkohtainen konseptointi ja toistettavuus avainasemassa Tiukka laadunvarmistus Puu uusiutuva raaka-aine

35 Tilaelementtien valmistus sisätiloissa

36 Tilaelementtien valmistus sisätiloissa

37 Tilaelementtien asennus BoKlok, Nikinkumpu

38 Tilaelementtien asennus Eskolantie, Helsinki

39 Tilaelementtien asennus Puukuokka, Jyväskylä

40 Lintuviita 2, Seinäjoki

41 BoKlok, Vantaan Kivistö

42 Puukerrostalojen kilpailukyky Suomessa 1 krs talot Puu halvempi kuin betoni 2 krs talot Puu samanhintainen kuin betoni 3-8 krs talot lisäkulut puu vs betoni Sprinklaus /m2 Tuplarakenteet huoneistoala /m2 Rakenteet /m2 Säästöt puu vs betoni, tuotantoaika tilaelementeillä 6kk Rahoituskulut /m2 Työmaan yleiskulut /m2 Nopeampi vuokra/pääomantuotto /m2

43 Rakennusteollisuuden mahdollisuudet puurakentamisessa Hyvä vaihtoehto Julkiseen rakennuttamiseen, arvoja ja kestävyyttä Kerrosrakentamiseen, rakenteelliset ominaisuudet Täydennysrakentaminen, Nopeus ja hiljaisuus Kouluihin, nopea toteutusaikataulu Kaikilla sektoreilla Käyttäjäkohtainen konseptointi Toistettavuus

44 Ny Ålesund observatorio, Norja 2015 Geodeettinen havainnointiasema 300 km napapiiriltä pohjoiseen

45 Wood City, Helsinki Finland
