1 Suunnitteluohjeet Freeway- kattonostinjärjestelmä Handico Finland oy

2 Sisällys 1. Kattonostamisen edut Kattonostimen toiminta-alueen suunnittelu Nostintyypin valinta Asennuksen vaatimukset Kiskon kiinnitysmenetelmät Kiskon kiinnitys puiseen väli- tai yläpohjaan Kiskon kiinnitys betoniin Kiskoprofiilit ja jännevälit Suunnitteluohjeet Alakattoasennustavat Mitoitus suhteessa seiniin, ikkunoihin, oviin, wc-istuimeen ja sänkyyn Yhteensovitus verhokiskojen kanssa verhohyppy Yhteensovitus karmien ja liukuovikiskojen kanssa Nostokorkeuden mitoitus ja laitteiden mitat H-järjestelmä H-järjestelmän yhdistys suoraan kiskoon Kääntöpöytä Myynnin ja suunnittelun yhteystiedot... 22

3 1. Kattonostamisen edut Freeway-kattonostimen voi asentaa kotiin, hoivakotiin tai sairaalaan. Nostin kulkee kiskoilla, joiden kiinnittäminen onnistuu kattoon, seinään tai voidaan hyödyntää joustavasti siirrettävää kehikkoa. Jokaiseen kohteeseen löydetään sopiva kiinnitysratkaisu. Hoitajat kokevat potilaiden nostamisen ja siirtämisen ilman apuvälineitä raskaaksi. Hyödyntämällä kattonostimia hoitajien fyysistä rasitusta saadaan pienennettyä ja siten parannettua työssä jaksamista. Kattonostimen käyttö poistaa riskin selkävammasta, kun potilasta siirretään [1]. Yksi hoitaja voi hoitaa siirron liikuttamalla nostinta kevyesti yhdellä kädellä. Ylös-alas-liike tapahtuu kaukosäätimen nappia painamalla. Kattonostin on aina helposti ja nopeasti saatavilla, jolloin sitä tulee käytettyä usein [2]. Samalla nostotapahtumista tulee rutiinia ja nostinten käyttötaajuus nousee. Kattonostin ei ole koskaan tiellä, joten sitä voidaan käyttää myös ahtaissa tiloissa kuten pienissä WCtiloissa, sitä ei myöskään tarvitse viedä välissä varastoon. Toipumisvaiheessa kattonostinta hyödynnetään kävelyharjoittelun ja seisomaannousun tukena, ja nostin muuntuukin erilaisten nostoliinojen avulla sopivaksi eri nostotilanteisiin sekä erilaisiin potilaisiin. Hoivayritykselle tai julkiselle palveluntuottajalle hoitajien parempi työssäjaksaminen edesauttaa resurssien täysipainoista hyödyntämistä [3]. Yksinkertaisen kiskon asentaa tunnissa ja monipuolisimmillaan kiskoston saa kattamaan koko kerroksen mahdollistaen potilaiden liikuttamisen kaikkialle ilman välilaskua. Kattonostin soveltuu uudiskohteiden lisäksi myös saneerauskohteisiin. Arkkitehtuurin näkökulmasta kattonostin säästää lattiatilaa, jolloin muille hoitovälineille jää paremmin tilaa ja huoneiden toiminta helpottuu. Kiskot voidaan upottaa alakattoon, jolloin toiminnallisuus saadaan yhdistettyä esteettisyyteen. Potilaalle kattonostaminen tuo nostotilanteeseen arvokkuutta ja turvallisuutta. Potilas pukee päälleen nostoliinan itse tai avustettuna, jonka jälkeen potilas voidaan nostaa ja siirtää haluttuun paikkaan kuten sängystä pyörätuoliin tai tuolista wc-istuimelle. Nostimet onkin vastaanotettu hyvin potilaiden keskuudessa, jotka kokevat pehmeän nostoliikkeen turvallisena. [1] Pompeii et al. (2009) mukaan 40 % liikuntaelinvaivoista olisi voitu ennaltaehkäistä nostimilla. [2] Miller et al. (2006) mukaan 75 % hoitajista valitsee mieluummin kattonostimen kuin muun nostintyypin. [3] Sairauspoissaolot, vahingonkorvaukset ja työtapaturmat vähenivät nostinten käyttöön ottamisen jälkeen (Collins et al., 2004; Chhokar et al., 2005).

4 2. Kattonostimen toiminta-alueen suunnittelu Suunnitteluohjeet Freeway kattonostimet POIKITTAIS -KISKO KIINTEÄ KISKO Kuva: Tyypillisiä nostotilanteita ovat potilaan nostaminen sängystä pyörätuoliin tai pyörätuolista sänkyyn. H-järjestelmä mahdollistaa potilaan nostamisen joustavasti missä tahansa pisteestä makuuhuoneessa. Nostin liikkuu kevyesti xy-suunnassa kahden rullaston ansiosta. WC-tiloihin kuljetaan suihku(pyörä)tuolilla. Suositeltava koko huoneen kattava varmatoiminen nostinratkaisu lähes kaikkiin tapauksiin! KYLPYAMME KIINTEÄ KISKO VUODE POIKITTAISPALKKI LIITTYMINEN SUORALLE KISKOLLE NOSTIN VUODE LIITTYMINEN H- JÄRJESTEMÄÄN NOSTIN Kuva: H-järjestelmään voi liittää yksittäisen kiskon, jolloin nostoalueen voi ulottaa esimerkiksi wc-tiloihin tai käytävään jatkamaan muihin tiloihin.

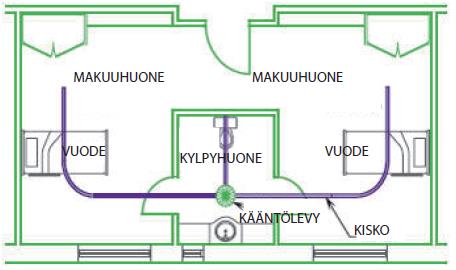

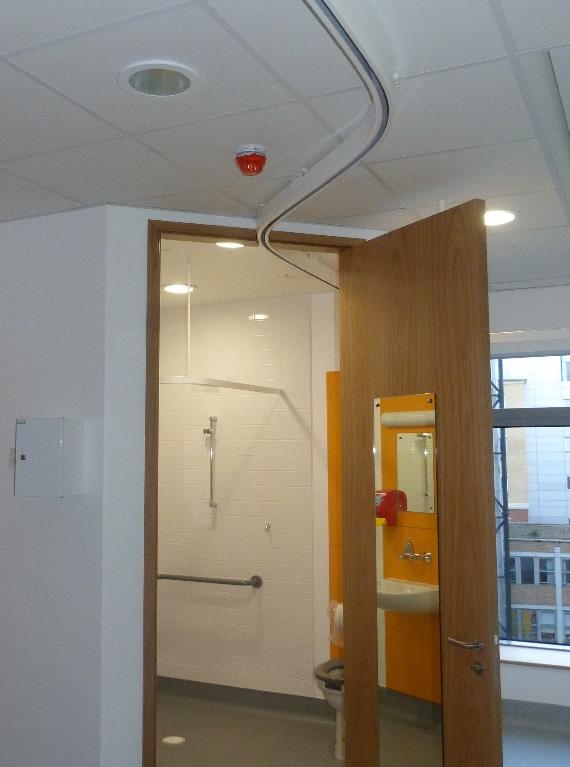

5 KÄÄNTÖ- PÖYTÄ Kuva: Kun nostimen kiskosto ulottuu pesu- ja WC-tiloihin, potilas voidaan siirtää toimintojen välillä ilman välilaskuja. WC-tilaan on asennettu kääntölevy, joka mahdollistaa risteysten tekemisen kiskostoon. Laajoissa kattonostinjärjestelmissä kiskosto voidaan ulottaa koskemaan koko osastoa, jolloin siirtäminen onnistuu myös huoneiden välillä. Erityistä huomioita tulee kiinnittää karmien, liukuovien ja verhokiskojen suunnitteluun, jotta ne toimivat kiskoston kanssa. Kuva: Tässä tapauksessa erillinen kisko on asennettu makuuhuoneen lisäksi kylpyhuoneeseen, jonne kuljetaan suihkutuolilla. Molempiin kiskoihin tarvitaan oma nostin, jotka voivat olla kiinteitä tai siirrettäviä.

6 3. Nostintyypin valinta Kiinteä nostin (transactive Xtra) soveltuu koti- ja laitoskäytöön ja on aina saatavilla. Siirrettävät kattonostimet (P200 ja CP-136) soveltuvat kuitenkin paremmin tilanteisiin, joissa nostinta joudutaan siirtämään toistuvasti. Transactive Xtraankin saa irroitettavan kiinnityksen, mutta hoitajan on helpompi käyttää siirrettävien nostinten pikalukitusta. Siirrettävyyden lisäksi nostintyypin valintaan vaikuttaa nostokapasiteetti, joka kiinteässä nostimessa on maksimissaan 270 kg ja siirrettävässä kg (ks. taulukko). Kiinteään nostimeen saa lisäksi lisävarusteena langattoman kaukosäätimen ja moottoroidun liikkumisen kiskolla ja sen toiminta-aika yhdellä latauksella on siirrettäviä pidempi. Nostinten vertailutaulukko KIINTEÄ TRANSACTIVE XTRA SIIRRETTÄVÄ P200 SIIRRETTÄVÄ CP-136 Nostokapasiteetti (kg) 130, 160, 200, 270, (380)* Laitteen paino (kg) 9,7 4,8 2,6 Käsiohjain Vedenkestävä Vedenkestävä Sähköinen (pneumaattinen) (pneumaattinen) Langaton kaukosäädin Lisävaruste - - Kiinnitys kiskoon Kiinteä rullasto Pikalukitus Pikalukitus Lataustapa Integroitu kiskon päähän Rungon kautta Kaukosäätimen tai rungon kautta nostojen määrä / lataus (200kg) (200kg) Moottoroitu liikkuminen Lisävarusteena (myös H- - - kiskolla järjestelmä xy-suun.) Kantokahva ja laukku - Lisävaruste Lisävaruste AKKU 24 VDC, 5 AH 24 VDC, 2.3 AH 24 VDC, 1.8 AH *Nostokapasiteetti 380 kg vaatii vahvennetun laitteen, jonka ulkomitat ovat tavallista suuremmat

7 4. Asennuksen vaatimukset 4.1. Kiskon kiinnitysmenetelmät Kiskon voi asentaa suoraan alapohjaan tai teleskooppitangoilla alas laskettuna. Perustapauksessa kiinnityspisteitä tarvitaan 1,9 metrin välein, mutta niiden määrää voidaan tarpeen mukaan lisätä, jos mitoituskuorma on erityisen suuri tai alapohjamateriaali vaatii sitä. Erityistapauksissa kiinnitys voidaan toteuttaa myös seinäkiinnikkeillä tai joustavammassa käytössä Freeway-kehikolla, joka ei vaadi kiinnitystä lainkaan. Asennustapa Suoraan välipohjan korkeuteen Soveltuvuus Kattokiinnitys Alas laskettuna teleskooppitangoilla Kattokiinnitys, kun halutaan laskea nostimen korkeutta Seinäkiinnikkeillä Kun kattokiinnitys ei onnistu. Tukijaloilla seinästä seinään Kun kattokiinnitys ei onnistu ja seinä ei kanna seinäkiinnikkeen painoa

8 Vapaasti seisovilla jaloilla Tilapäiseen käyttöön Ei vaadi kiinnitystä Kattoon puristettavilla jaloilla Tilapäiseen käyttöön Puristetaan seinän ja lattian väliin 4.2. Kiskon kiinnitys puiseen väli- tai yläpohjaan Kuva: Asennus puiseen yläpohjaan tehdään käyttämällä kierretankoja, jotka kiinnitetään alapaarteiden päälle asennettaviin tukipuihin. Kuva: Asennus voidaan tehdä myös poraamalla suoraan alhaalta välipohjapalkkeihin ilman kuvassa esitettyä erityistä sivukiinnitystä.

9 4.3. Kiskon kiinnitys betoniin Kuva: Kiinnitys massiiviseen betonilaattaan on yksinkertaista, mutta ontelolaatan tapauksessa pyritään välttämään onteloita.

10 5. Kiskoprofiilit ja jännevälit Kiskoja on suoria vakiomittoja (jatkettavissa): 2,5 m 3 m 5 m Mutkia: 15 astetta 22,5 astetta 45 astetta 90 astetta Kuva: Perusprofiilia käytetään, kun vaadittu jänneväli ei kasva liian suureksi Kuva: Vahvennettua profiilia käytetään pitkän jännevälin kohteissa (eli H-järjestelmä tai seinäkiinnitys kiskon päistä). Vahvennettu kisko tehdään lisäämällä perusprofiilin yläpuolelle 92 mm vahvistus (merkitty keltaisella).

11 Taulukko: Freeway-kiskolla pystyy kattamaan 3,3 m jännevälin H-järjestelmän poikittaispalkille (kuorma 275 kg). Pidemmillä jänneväleillä käytämme toisen valmistajan Johl-kiskoa, jolla pääsee jopa 5 m jänneväliin (kuorma 270 kg). Liikkuvassa kiskossa voi molempiin päihin hyödyntää 250 mm ylityksen, mikä lisää liikkuvan kiskon pituutta puolella metrillä. FREE SPAN FREEWAY RAIL Weight (KG) Track Max Span (M) 130 KG Single 2,5 M 130 KG Double 5,0 M 160 KG Single 2,1 M 160 KG Double 4,7 M 200 KG Single 1,9 M 200 KG Double 4,0 M 275 KG Sinle 1,5 M 275 KG Double 3,3 M Free span JOHL rail Weight (KG) Rail Max Span (M) 130 KG 115mm JØH3103 4,84 M 130 KG 160mm JØH3105 6,33 M 160 KG 115mm JØH3103 4,51 M 160 KG 160mm JØH3105 5,91 M 200 KG 115mm JØH3103 4,19 M 200 KG 160mm JØH3105 5,49 M 270 KG 115mm JØH3103 3,79 M 270 KG 160mm JØH3105 4,96 M *Johl-kiskot ovat tilaustavaraa ja niihin ei pysty yhdistämään kääntöpöytää, mutkakiskoja tai H- järjestelmän yhdistyskiskoa suoraan kiskoon.

12 Kuva: Mutkapalojen mitat.

13 6. Suunnitteluohjeet 4.1. Alakattoasennustavat Kuva: Kun kiskot asennetaan alakattoon, lasku tapahtuu teleskooppitangoilla. Laturi ja sen vaatima pistorasia saadaan siististi piiloon. Kuva: Kiskojen alapinta voidaan asentaa myös alakaton alapinnan tasoon. Tässä tapauksessa alakattoasentajat ovat lisänneet kiskolle kourun. Laturille ja rullastolle tulee tällöin mitoittaa huoltoluukku tai huomioida muuten niiden vaatima huolto. Kuva: Kiskot asennettuna alakaton alapuolelle. Sekä teleskooppitangot että kiskot ovat vakioväriltään valkoisia Mitoitus suhteessa seiniin, ikkunoihin, oviin, wc-istuimeen ja sänkyyn Seinä Kiskoston yksi pää tulee jättää 265 mm irti seinästä, jotta nostimen asennus ja irrottaminen huoltoa varten onnistuu ilman kiskon irrotusta. Kiskomerkinnöistä käytävä ilmi ovatko kyseessä kiskojen äärimitat vai nostomoottorin toivottu nostoalue. Työmaa tarvitsee tarkat mitat, joten on tärkeää, että kiskot on suunniteltu tarkoituksenmukaisesti. Ikkunoiden ja ovien avautuminen tulee myös huomioida suunnittelussa etenkin latauspisteen kohdalla, jossa nostin on latauksessa.

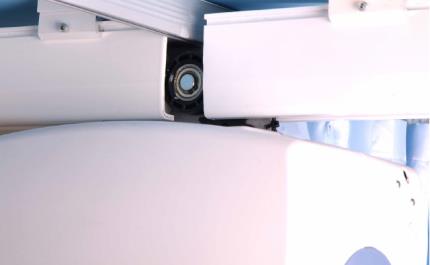

14 WC-istuin Kuva: Kisko suunnitellaan 250 mm yli wc-istuimen keskilinjasta, jotta nostin ja rullasto mahtuvat paikoilleen. 150 mm pöntön päästä. Sänky Kuva: Kisko suunnitellaan poikittain suhteessa sänkyyn siten, että kisko on noin 900 mm sängyn päästä 4.2. Yhteensovitus verhokiskojen kanssa verhohyppy Kuva: Freeway-kisko voidaan katkaista jopa 40 mm matkalta, mikä mahdollistaa yhteistoiminnan verhokiskojen kanssa. Verhohyppy vaatii nostimelta erikoisrullaston, jossa on yksi pyörä enemmän. Lisäksi lisätuet kiskolle max 135mm päähän hypystä.

15 4.3. Yhteensovitus karmien ja liukuovikiskojen kanssa Suunnitteluohjeet Freeway kattonostimet Kuva: Kisko voidaan asentaa myös verhokiskojen yläpuolelle, jolloin kannattaa valita moottoroitu kaukosäätöinen versio Transactive Xtrasta. Nostimen voi ajaa verhokiskojen yläpuolelta suorittamaan toisen potilaan nostoa. Kaikkein parhaan hyödyn kattonostimesta saa jakamalla verhot osiin, jolloin kattonostimen kiskoa ei tarvitse katkaista (verhohyppy) tai kuljettaa verhokiskojen yli. Potilaan liikuttelusta saadaan tällöin kaikkein sujuvinta. Kuva: Karmit lovetaan kiskon kohdalta. Kiskoprofiilin leveys 58 mm ja korkeus 76 mm, joten loven suuruus voi olla hieman suurempi. Kuva: Mikäli oven karmi ei ulotu kattoon asti vaan jää matalammalle ja kisko kulkee korkeammalla. Lovetaan tila myös laitteelle, jolloin lovesta tulee huomattavasti suurempi.

16 Kuva: Liukuoven kanssa nostimen kisko on mahdollista sovittaa kahdella eri tavalla: 1. Liukuoven kisko voidaan lyhentää ulottumaan kattokiskon kylkeen asti Liukuovi tarvitsee lisärullastoja Soveltuvuus varmistettava liukuovitoimittajalta Kattokisko säilyy yhtenäisenä, eikä tarvitse lisätuentaa Oven paksuudella ei rajoitusta 2. Verhohypyllä, jolloin nostimen kisko katkaistaan liukuoven kohdalla. Oven paksuus max. 30 mm Kiskojen väli max. 40 mm Kannakkeesta kiskon päähän 135 mm Kiskon täytyy olla karmin alapuolella liukuoven kiskon vuoksi

17 4.4. Nostokorkeuden mitoitus ja laitteiden mitat Nostomatka Kuva: Siirrettävän Freeway P200 mitat. Laite (nostin ja henkari) vaatii korkeussuunnassa tilaa 267 mm. Valittu kiskoprofiili vaikuttaa kiskon korkeuteen. Kuva: Siirrettävän Freeway P-200 mitat. Laite (nostin ja henkari) vaatii korkeussuunnassa tilaa 271 mm. Valittu kiskoprofiili vaikuttaa kiskon korkeuteen.

18 Kuva: Nostokorkeuden mitoittamisessa on olennaista korkeus lattiasta nostoliinan alareunaan. Kun nostin on ääriyläasennossa, nostimella tulee pystyä kulkemaan esim. sängyn päädyn (noin 90cm) yli. Toisaalta nostimella on hyvä pystyä nostamaan potilas ääriala-asennossa myös lattialta (henkari lähes lattiaan kiinni). Molemmat tavoitteet saavutetaan ilman nostimen hihnan pidennystä, kun kiskon kiinnityskorkeus on maksimissaan 2700 mm. Tarvittaessa kiinnityskohtaa lasketaan teleskooppitangoilla tai laitteen hihnaa pidentämällä. Minimissään huonekorkeuden tulee olla noin 2200, jotta kattonostinta kannattaa harkita tilaan. Kiskoprofiilin korkeus ja mahdollisuus upottaa se alakattoon vaikuttavat minimihuonekorkeuteen.

19 4.5. H-järjestelmä Kuva: H-järjestelmä mahdollistaa potilaan nostamisen missä tahansa kohtaa kiskoston toiminta-aluetta. Siihen voi myös yhdistää liitynnän suoralle kiskolle.

20 Kuva: H-järjestelmää suunniteltaessa huomioidaan, että kiinteille kiskoille varataan toiseen päähän 265mm asennusvaraa poikittaispalkin rullastolle. Samoin poikittaispalkin toiseen päähän jätetään asennusvaraa nostimen paikalleen asettamiselle 265mm. Liikkuva poikittaispalkki saa ylittää kiinteän kiskon max. 250mm, jotta kiskon päässä ei tapahdu liikaa taipumaa. Tarvittaessa kiskot voidaan asentaa myös kiinni seinään, mutta tällöin laitteiston huolto vaatii kiskojen irroittamista H-järjestelmän yhdistys suoraan kiskoon Kuva: H-järjestelmä on mahdollista yhdistää suoraan kiskoon liittymällä. Siirtyminen suoralle kiskolle tai suoralta kiskolta H-järjestelmään tapahtuu liikuttamalla H-järjestelmän liikkuvaa kiskoa suoran kiskon kohdalle, jonka jälkeen siirtyminen on mahdollista.

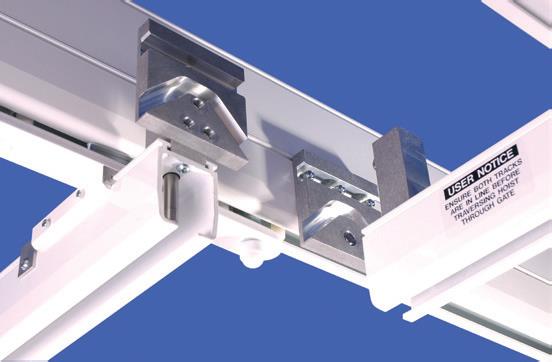

21 4.7. Kääntöpöytä Kuva: Kääntöpöydällä voidaan yhdistää kaksi tai useampaa kiskoa. Kääntöpöytä toimii joko manuaalisesti tai sähköisesti. Sähköinen kääntöpöytä ottaa virran nostimesta (toimii vain Transactive Xtran kanssa). Molempiin kääntöpöytiin voi lisätä lähtöjä helposti myöhemmin. Lähtöjä on 22,5 asteen välein. Kuva: Kääntöpöytää voi hyödyntää monin eri tavoin, mutta käytettäessä mutkakiskoja, tulee niiden liittyä kääntöpöytään min. 100mm suoralla osuudella.
