1 Kattonostinjärjestelmät

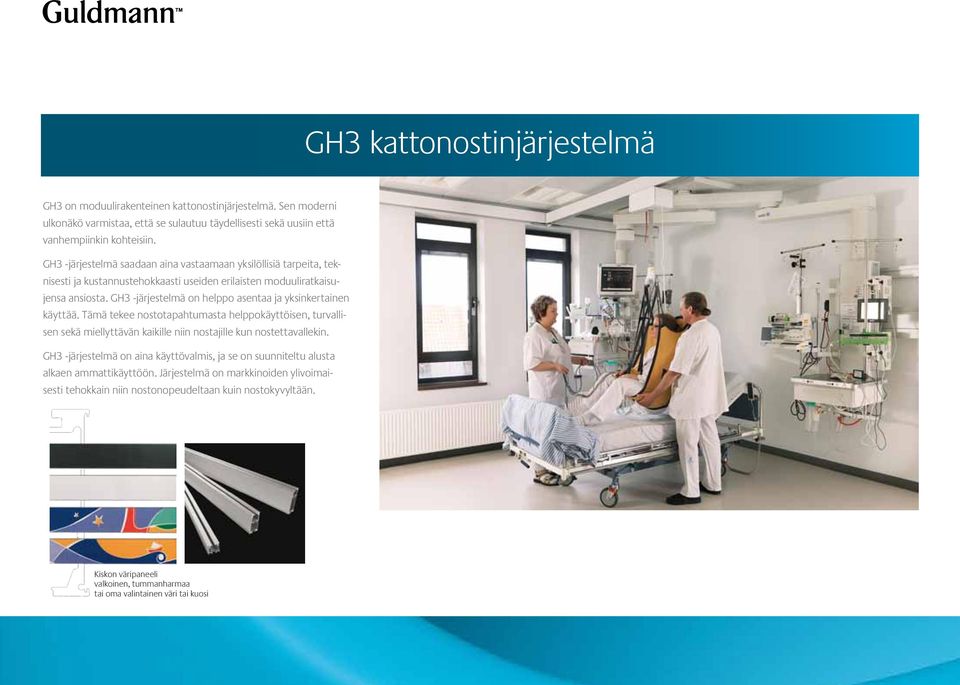

2 GH3 kattonostinjärjestelmä GH3 on moduulirakenteinen kattonostinjärjestelmä. Sen moderni ulkonäkö varmistaa, että se sulautuu täydellisesti sekä uusiin että vanhempiinkin kohteisiin. GH3 -järjestelmä saadaan aina vastaamaan yksilöllisiä tarpeita, teknisesti ja kustannustehokkaasti useiden erilaisten moduuliratkaisujensa ansiosta. GH3 -järjestelmä on helppo asentaa ja yksinkertainen käyttää. Tämä tekee nostotapahtumasta helppokäyttöisen, turvallisen sekä miellyttävän kaikille niin nostajille kun nostettavallekin. GH3 -järjestelmä on aina käyttövalmis, ja se on suunniteltu alusta alkaen ammattikäyttöön. Järjestelmä on markkinoiden ylivoimaisesti tehokkain niin nostonopeudeltaan kuin nostokyvyltään. Kiskon väripaneeli valkoinen, tummanharmaa tai oma valintainen väri tai kuosi

3 GH3 nostinyksikkö GH3 nostinyksikköjen ominaisuudet räätälöidään käyttäjän ja kohteen vaatimusten mukaisesti. Nostinyksikköjen nostokyvyt ovat yhdellä hihnalla 350 kg:aan ja kahdella hihnalla 500 kg:aan asti. Nostonopeus on säädettävissä 0-60 mm/s. Nostinyksiköt on varustettu pikakiinnitysmekanismeilla, jotka mahdollistavat sekä nostinyksikön että nostohenkarin irroittamisen ja kiinnittämisen helposti. Nostinyksikön latauksesta ei tarvitse erikseen huolehtia, koska se latautuu aina automaattisesti missä kohdassa kiskoa tahansa. GH3 NOSTINYKSIKÖIHIN SAATAVIA LISÄTOIMINTOJA: VAAKATOIMINTO = Nostinyksikköön sisäänrakennettu vaakatoiminto, jossa käsiohjaimen näytöstä näkee nostettavan henkilön painon. Toimintoa voi käyttää myös esim. kevennetyissä kävelyharjoituksissa. CLM-TOIMINTO = Nostinyksikön käytönseuranta. Seurannasta näkee esim. kuinka usein nostinta on käytetty tai kuinka paljon sillä on nostettu. HUOLTOTOIMINTO = Nostinyksikkö ilmoittaa käyttäjälle automaattisesti huoltotarpeestaan.

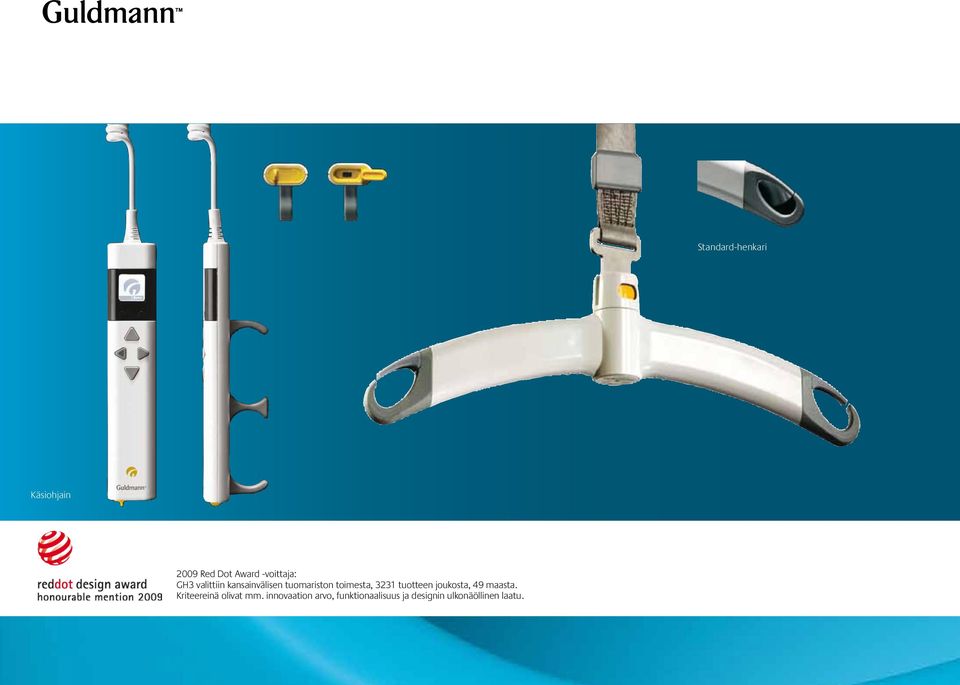

4 Standard-henkari Käsiohjain 2009 Red Dot Award -voittaja: GH3 valittiin kansainvälisen tuomariston toimesta, 3231 tuotteen joukosta, 49 maasta. Kriteereinä olivat mm. innovaation arvo, funktionaalisuus ja designin ulkonäöllinen laatu.

5 GH3 - Se suuri ero. Markkinoiden ylivoimaisesti tehokkain vaaka-ja pystysuuntainen liikenopeus ja nostokyky: - Vähemmän nostoaikaa, enemmän hoitoa. Vaihtoehtoja: Nostokapasiteetit 200/250/300/350/500 kg Integroitu vaakatoiminto: - Lue asiakkaan paino LCD-käsiohjaimesta. Kustomoidut kiskot: - Valitse kiskojen värit vastaamaan seiniesi ja kattosi väriä! Integroitu CLM-toiminto: - Luo luotettavaa statistiikkaa ja dokumentaatiota käytöstä. Kestävyys: - Suunniteltu kestämään 2 x pidempään kuin alan standardi. Huollettavuus: Ilman työkaluja. Laatu: - Ainoa kattonostin, jonka jokainen osa on UL -hyväksytty. Jatkuva latauksen seuranta: - Vakiona, ei vapaaehtoisena ja kalliina lisävarustevaihtoehtona. Pikavapautusmekanismi: - Helppo liikutella nostoyksikköä mihin tahansa kiskostossa. Pikalukitusmekanismi: Henkarin irrottaminen ja vaihtaminen on helppoa ja nopeaa. Hygienia: Tasaiset ja sileät pinnat täyttävät viimeisimmät puhtaus- ja hygieniavaatimukset. Design, funktionaalisuus ja laatu: Moderni ulkonäkö, joka sulautuu mihin tahansa ympäristöön.

6 GH1 kattonostinjärjestelmä Uusi edullinen kotiin soveltuva GH1 kattonostinjärjestelmä on suunniteltu vastaamaan kotihoidon, hoitokotien sekä erilaisten laitosten päivittäisiä nostotarpeita. GH1 vie vain vähän tilaa ja erittäin helppo käyttää. Nostimen kanssa käytettäväksi sopivat myös kaikki Guldmann nostoliinat ja muut lisävarusteet. Järjestelmän voi valita joko vapaasti seisovalla kiskostolla, vain yhdellä kiskolla tai huoneen kattavalla 4 x 4 m kiskostolla. Kiinnitykseksi voi valita seinäkiinnityksen tai kattokiinnityksen. Kattokiinnitysvaihtoehtoja ovat kiinnitys kattokorkeudelle, madallettu (alaslasku 1 m) kattokiinnitys ja madallettu ja kallistettu kattokiinnitys. GH1 nostinyksikkö ja kiskot sulautuvat eleettömän designin ansiosta mihin tahansa sisustukseen. Nostinyksikön mukana tulee vakiovarusteena neljä erilaista kuorta iloisilla kuoseilla.

7 GH1 nostinyksikkö GH1 nostinyksikkö nostaa kevyesti ja turvallisesti jopa 205 kg:n painoista henkilöä. Käyttö tapahtuu helppokäyttöisen käsiohjaimen avulla. Nostinyksikkö ladataan helposti kiinnittämällä vain käsiohjain laturiin. Täyteen ladattu akku pystyy suorittamaan jopa 55 siirtoa 85 kg:n kuormalla. Nostinyksikön mukana tulee vakiona Standard M nostohenkari. Muita malleja ja kokoja saatavana lisävarusteena.

8 Uudistunut SystemRoMedic RisePorto Muotoilultaan uudistunut SystemRomedic RisePorto nostinyksikkö tarjoaa turvallisen ja joustavan nostoratkaisun kaikkiin tilanteisiin. Kannettava RisePorto on yksi markkinoiden keveimpiä nostinyksiköitä - 5,8 kiloa. RisePorto on kehitetty siirtämään turvallisesti ja kätevästi jopa 200 kg:n painoista henkilöä. Nostinyksikköä voi käyttää kiinteissä kattonostinkiskoissa tai vapaasti seisovissa kiskoissa. RisePorto liikkuu sujuvasti suorassa kiskossa, kaarteissa sekä huoneiden välisissä vaihteissa. RisePorto sopii erityisen hyvin lyhytaikaiseen nostotarpeeseen, kotihoidon avuksi tai hoitolaitokseen, jossa tarvitaan monessa eri huoneessa ja erilaisissa kiskoissa nostinta tai nostinta monelle eri henkilölle. Nostinyksikön mukana tulee kantolaukku nostimen kuljettamista ja varastointia varten sekä lisävarusteena saatava apukeppi nopeaan kattokiskoihin kiinnittämistä ja kiskosta irrottamista varten. Käsiohjain Apukeppi

9 RisePorto SystemRoMedic TM RisePorto - kannettava nostinyksikkö Uudistetussa RisePorto nostinyksikössä on älykäs ja innovatiivinen design, sillä henkari on suunniteltu kiinteäksi osaksi nostinyksikköä, joka helpottaa nostimen käyttämistä ja kuljetusta. Nostinyksikkö on erittäin helppo ja turvallinen käyttää, joko käsiohjaimella tai suoraan nostinyksiköstä painamalla. Nostimessa hätäpysäytys ja hätälaskutoiminnot sähköisenä ja mekaanisena. Nostoalue on 200 cm. Nostinyksikkö sammuu itsestään automaattisesti, jos se on ollut 10 minuuttia käyttämättömänä. Kannettava - sisäänrakennettu kantokahva Kevyt, mutta vahva ja turvallinen Kuormitus max. 200 kg Voidaan käyttää monissa erilaisissa kiskotyypeissä Helppo asentaa ja liikutella eri huoneiden ja käyttäjien välillä Integroitu nostohenkari, jossa pikairrotteiset turvalukot Nostohenkari voidaan taittaa nostoyksikön sisään kuljetuksen ajaksi Standardileveys nostohenkarissa takaa nostettavalle tarpeeksi tilaa Helppo käyttää Pneumaattinen käsiohjain Yksinkertaiset napit nostinyksikön etupaneelissa Sähköinen hätästop Sähköinen hätälaskutoiminto Sisäänohjelmoidut, turvalliset nosto- ja liikenopeudet Sisäänrakennettu, kestävä akku Voidaan ladata kiinnitettynä kiskoon, missä kohdassa tahansa Ratkaisu huoneesta toiseen siirtämiselle Joustava - sopii kaikkiin tilanteisiin

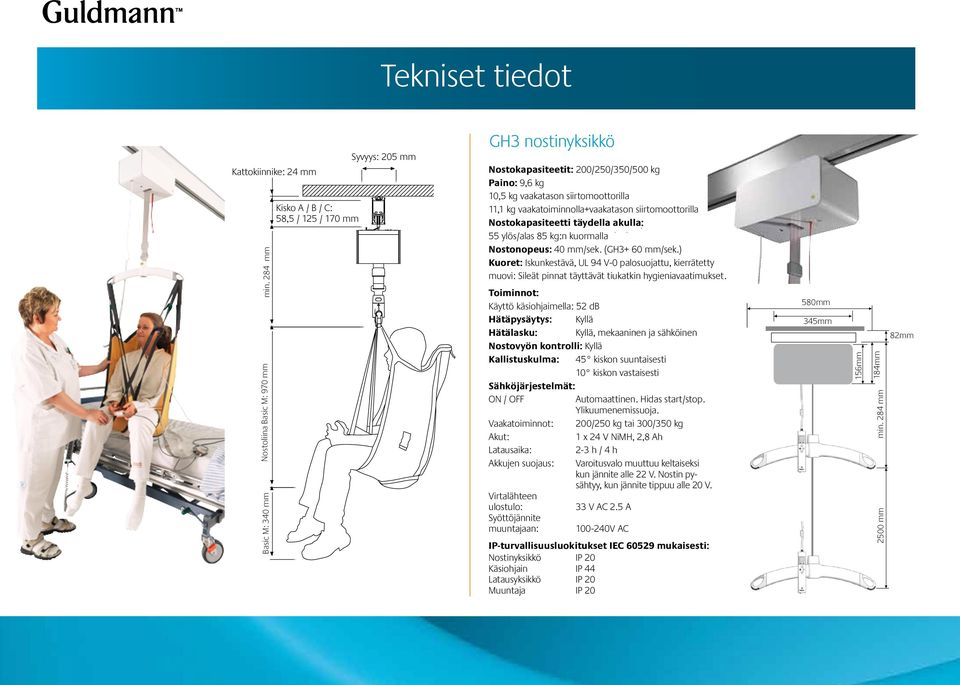

10 Tekniset tiedot Kattokiinnike: 24 mm min. 284 mm Nostoliina Basic M: 970 mm Basic M: 340 mm Kisko A / B / C: 58,5 / 125 / 170 mm Syvyys: 205 mm GH3 nostinyksikkö Nostokapasiteetit: 200/250/350/500 kg Paino: 9,6 kg 10,5 kg vaakatason siirtomoottorilla 11,1 kg vaakatoiminnolla+vaakatason siirtomoottorilla Nostokapasiteetti täydella akulla: 55 ylös/alas 85 kg:n kuormalla Nostonopeus: 40 mm/sek. (GH3+ 60 mm/sek.) Kuoret: Iskunkestävä, UL 94 V-0 palosuojattu, kierrätetty muovi: Sileät pinnat täyttävät tiukatkin hygieniavaatimukset. Toiminnot: Käyttö käsiohjaimella: 52 db Hätäpysäytys: Kyllä Hätälasku: Kyllä, mekaaninen ja sähköinen Nostovyön kontrolli: Kyllä Kallistuskulma: 45 kiskon suuntaisesti 10 kiskon vastaisesti Sähköjärjestelmät: ON / OFF Automaattinen. Hidas start/stop. Ylikuumenemissuoja. Vaakatoiminnot: 200/250 kg tai 300/350 kg Akut: 1 x 24 V NiMH, 2,8 Ah Latausaika: 2-3 h / 4 h Akkujen suojaus: Varoitusvalo muuttuu keltaiseksi kun jännite alle 22 V. Nostin pysähtyy, kun jännite tippuu alle 20 V. Virtalähteen ulostulo: 33 V AC 2.5 A Syöttöjännite muuntajaan: V AC IP-turvallisuusluokitukset IEC mukaisesti: Nostinyksikkö IP 20 Käsiohjain IP 44 Latausyksikkö IP 20 Muuntaja IP mm 345mm 156mm 2500 mm min. 284 mm 184mm 82mm

11 Tekniset tiedot GH1 nostinyksikkö RisePorto nostinyksikkö Nostokapasiteetit: 175 kg tai 205 kg Paino: 8 kg Nostokapasiteetti täydella akulla: 55 ylös/alas 85 kg:n kuormalla Nostonopeus: 30 mm/sek. Kuoret: Iskunkestävä, UL 94 V-0 palosuojattu, kierrätetty muovi. Sileät pinnat täyttävät tiukatkin hygieniavaatimukset. Toiminnot: Käyttö käsiohjaimella: 52 db Hätäpysäytys: Kyllä Hätälasku: Kyllä, sähköinen Nostovyön kontrolli: Kyllä Kallistuskulma: 45 kiskon suuntaisesti 10 kiskon vastaisesti Sähköjärjestelmät: ON / OFF Automaattinen. Hidas start/stop. Ylikuumenemissuoja. Vaakatoiminto: 175 kg tai 205 kg Akut: 1 x 24 V NiMH, 2,8 Ah Latausaika: 2-3 h Akkujen suojaus: Varoitusvalo muuttuu keltaiseksi kun jännite alle 22 V. Nostin pysähtyy, kun jännite tippuu alle 20 V. Virtalähteen ulostulo: 33 V AC 2.5 A Syöttöjännite muuntajaan: /230V AC, 50-60Hz IP-turvallisuusluokitukset IEC mukaisesti: Nostinyksikkö IP 44 Käsiohjain IP 44 Latausyksikkö IP 20 Muuntaja IP mm 350 mm min. 82 mm 156 mm 184 mm 2500 mm min. 415 mm Syvyys: 194 mm Nostokapasiteetit: 140 kg tai 205 kg Paino: 5,8 kg Materiaali: Runko: Alumiinia Kuoret: Palosuojattu, ABS- muovi Nostohenkari: Alumiinia, Mitat pit. x lev. x kork: 288 x 152 x 153 mm Kokonaiskorkeus: 290 mm Nostohenkari: integroitu, kokoontaitettava, 458 mm Siirto kiskossa: Manuaalisesti Käsiohjain: Sähköinen, 4 nappia Nostoalue: 200 cm Nostonopeus: 30 mm/sek. ilman kuormaa mm/sek. kuormalla Ääni: 57dB kuormalla Hätäpysäytys: Kyllä, manuaalinen Hätälasku: Kyllä, sähköinen ja manuaalinen Akut: 1 x 26,4 V NiMH, 2,5 Ah IP-turvallisuusluokitukset IEC mukaisesti: Nostinyksikkö IPX3 Käsiohjain IPX4 300 mm

12 Kiskovaihtoehdot Kattonostinjärjestelmiin on saatavana Guldmannilta 3 eri kiskotyyppiä. Eri kiskoja yhdistelemällä on mahdollista toteuttaa järjestelmä kohteeseen kuin kohteeseen. Kiskot voidaan kiinnittää kattoon, seinään tai käyttämällä lattiaan tukeutuvia jalkoja. Kiskotyypin valinta on tärkeä osa järjestelmän suunnittelua, sillä oikean tyypin valinta minimoi tarvittavien kiinnityspisteiden määrän. Kiinnityspisteiden määrällä on suora yhteys järjestelmän asennuskustannuksiin, koska kiinnityspisteiden etäisyys toisistaan voi olla jopa 8 metriä. 58,5 mm 125 mm 170 mm Kisko A Vakiopituudet 1-8 m Kisko B Vakiopituudet 3-8 m Kisko C Vakiopituudet 5-8 m

13 Kiskojen kiinnitysosat Seinäkiinnitys Kattokiinnitys Madallettu kattokiinnitys Seinäkiinnike, vaaka GU Seinäkiinnike, vaaka, sivukiinnitys GU Kattokiinnike GU Kiskojen liitoskappale GU12336 Profiili alaslasketun katon kiinnittämiseen Seinäkiinnike, pysty GU Seinäkiinnike, pysty, sivukiinnitys GU Kattokiinnike, kiskon liitos GU Kattokiinnike, kiskon liitos GU12448 Kattokiinnike, alaslasku 250 mm = GU mm = GU mm = GU mm = GU Kattokiinnike, alaslasku, kallistettu 250 mm = GU mm = GU mm = GU mm = GU m, suora = GU kaarre = GU kaarre = GU kaarre = GU kaarre = GU Kaarteet 30, 45, 60, 90 ja 90, laaja Kääntöpöytä Kiskonvaihdin 4 eri suuntaan Combilock Kiskonvaihdin huoneesta toiseen

14 Vapaasti seisovat kiskot: Yhden kiskon järjestelmä: Huoneen kattava järjestelmä: Vapaasti seisova kiskosto koostuu kahdesta tai neljästä lattiaan tukeutuvasta jalasta, yhdestä vaakatasoisesta kiskosta, nostinyksiköstä ja -henkarista sekä latausyksiköstä käsiohjaimineen. Kahden pystyjalan versiossa on lisävakautta antamassa lattiatasoon levittyvät lisätukijalat. Vapaasti seisova kiskosto sopii hyvin lyhytaikaiseen nostotarpeeseen, se on helppo säätää tilan ja kattokorkeuden mukaan. Kaksijalkaisen jalkojen korkeutta voi säätää cm ja kiskon leveyttä cm nelijalkaisen cm. Koko järjestelmän pystyttämiseen ja purkamiseen menee vain 10 minuuttia ja mikä parasta - asennuksessa ei tarvita työkaluja. Yhden kiskon paketti koostuu esim. yhdestä vaakakiskosta (esim. 4 m), nostoyksiköstä ja -henkarista sekä latausyksiköstä käsiohjaimineen. Se asennetaankin kiinteästi juuri siihen kohtaan missä sitä tarvitaan esim. sängyn yläpuolelta WC:hen. Järjestelmän voi valita seinä- tai kattokiinnityksellä tai madalletuilla kattokiinnityksillä. Koko huoneen kattava järjestelmä mahdollistaa henkilön siirtämisen mihin tahansa kohtaan huoneessa ja onkin paras mahdollinen ratkaisu tilaan, jossa nostoja tehdään päivittäin. Huoneen kattava järjestelmä säästää tilaa ja antaa vapauden sijoittaa esim. kaikki kalusteet juuri sinne minne ne halutaankin. Huoneen kattava järjestelmä koostuu esimerkiksi kolmesta 4 m kattokiskosta, 2 tukikiskosta ja yhdestä poikittaiskiskosta sekä tietysti nostinyksiköstä ja -henkarista sekä latausyksiköstä käsiohjaimineen. Järjestelmän voi valita seinä- tai kattokiinnityksellä tai madalletuilla kattokiinnityksillä cm cm 101 cm 9,3 cm 6 m 4 m 5 m 3 m cm

15 Asennusesimerkkejä Esimerkki 1. H-kiskojärjestelmä huoneeseen: Huoneen seinät kevytrakenteisia ja katto betonia. Huoneen korkeus 240 cm. Nostimen nostokyvyn tarve 200 kg, koska nostettavana lapsi. Nostotarve on koko huoneen alalla. Huoneen mitat 4 x 3 m. Valittu tuote: GH3 H-kiskojärjestelmällä: 4 m 3 m 1 x Nostinyksikkö GH3 = GH x Henkari XS-M = GU x Kattokiinnike=GU x Kiskon päätypysäytin=gu x Siirtokelkka, H-kiskojärjestelmä = GU x H-kiskon latausrullasto = GU x Kisko B, 3m = GU x Kisko A, 2m = GU x Asennustyö = MUUTOSNOSTIN ( tässä esimerkissä 6 tuntia ) Huomio: Kiskojen mitat ovat huonetta pienempiä, koska nostotarvetta ei ole 55 cm lähempänä seinää. Esimerkki 2. Suora kisko huoneesta toiseen: Jos rakenteet eivät mahdollista kiskon läpivientiä ovenkarmin/seinän läpi, valitaan Roomer-nostoyksikkö, jonka voi heijata kiskolta toiselle. Esimerkki 3. Suora kisko kaarteella makuuhuoneesta WC-tiloihin: Huoneen seinät ja katto betonia. Huoneen korkeus 265 cm ja WC-tilojen 220 cm. Nostimen nostokyvyn tarve 300 kg. Huoltotoiminto. Nostotarve sängystä WC-istuimelle. Huoneen mitat 6 x 5 m. Valittu tuote: GH3+ nostin, suora kisko 90 kaarteella: 5 m 6 m 1 x Nostinyksikkö GH3+huoltotoiminnolla=GH x Henkari M-XXXL = GU x Kattokiinnike, alaslasku 500 mm = GU x Stabilointi 1000mm = GU x Kiskon päätypysäytin = GU x Kisko A, 2m = GU x Kaarre 90, laaja (2x2m) = GU x Asennustyö = MUUTOSNOSTIN ( tässä esimerkissä 12 tuntia ) Huomio: Kiskot tarvitsee aina stabiloida, jos alaslasku on enemmän kuin 250 mm. Stabilointien pituus on 1,5 x alaslaskun pituus.

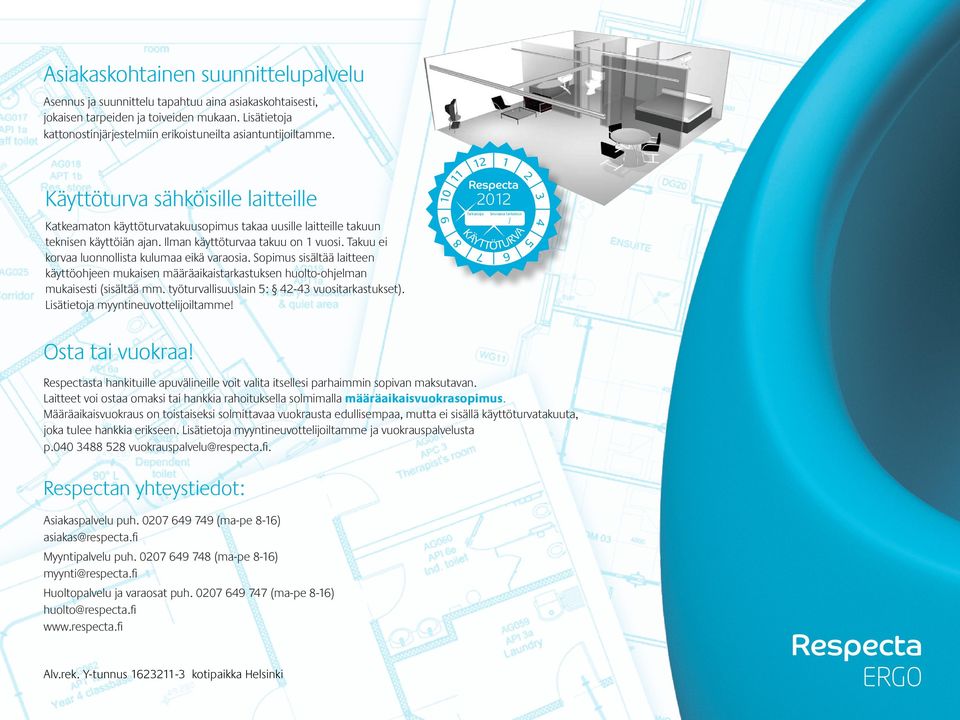

16 Asiakaskohtainen suunnittelupalvelu Asennus ja suunnittelu tapahtuu aina asiakaskohtaisesti, jokaisen tarpeiden ja toiveiden mukaan. Lisätietoja kattonostinjärjestelmiin erikoistuneilta asiantuntijoiltamme. Käyttöturva sähköisille laitteille Katkeamaton käyttöturvatakuusopimus takaa uusille laitteille takuun teknisen käyttöiän ajan. Ilman käyttöturvaa takuu on 1 vuosi. Takuu ei korvaa luonnollista kulumaa eikä varaosia. Sopimus sisältää laitteen käyttöohjeen mukaisen määräaikaistarkastuksen huolto-ohjelman mukaisesti (sisältää mm. työturvallisuuslain 5: vuositarkastukset). Lisätietoja myyntineuvottelijoiltamme! Tarkastaja Seuraava tarkastus / 6 2 KÄYTTÖTURVA Osta tai vuokraa! Respectasta hankituille apuvälineille voit valita itsellesi parhaimmin sopivan maksutavan. Laitteet voi ostaa omaksi tai hankkia rahoituksella solmimalla määräaikaisvuokrasopimus. Määräaikaisvuokraus on toistaiseksi solmittavaa vuokrausta edullisempaa, mutta ei sisällä käyttöturvatakuuta, joka tulee hankkia erikseen. Lisätietoja myyntineuvottelijoiltamme ja vuokrauspalvelusta p vuokrauspalvelu@respecta.fi. Respectan yhteystiedot: Asiakaspalvelu puh (ma-pe 8-16) asiakas@respecta.fi Myyntipalvelu puh (ma-pe 8-16) myynti@respecta.fi Huoltopalvelu ja varaosat puh (ma-pe 8-16) huolto@respecta.fi Alv.rek. Y-tunnus kotipaikka Helsinki
