1 Quadro NO Brukerveiledning 2 GB User manual 10 SE Installations- och bruksanvisning 15 FI Käyttöohje 21 Product no: SN-QUADR-0XX RRF no: Sintef Nr: Last updated:

2 INNHOLD 1. Før du installerer nytt ildsted 2 Installasjon og kontroll før bruk 2 Skorsteinstrekk 2 Tilførsel av luft 2 Krav til gulvplate 2 Måltegning 3 2. Teknisk informasjon 3 3. Sikkerhetsavstander 3 4. Montering 3 Funksjoner 3 Kontroll av funksjoner 3 Røykstuss 3 Montering av røykrør 4 Frisklufttilførsel 4 5. Første opptenning 4 6. Vedlikehold 4 Rengjøring og inspisering 4 Aske 4 Thermotte 4 Dør og glass 4 Gjenvinning av glass 5 7. Garanti 5 8. Fyringstips 5 Råd og tips ved problemer med forbrenningen 7 Kontrollskjema 8 Produktdokumentasjon 9 1. Før du installerer nytt ildsted Installasjon og kontroll før bruk Installasjon av nye ildsteder skal meldes til de lokale bygningsmyndigheter. Det anbefales å benytte kompetent personell ved installasjon nytt ildsted. Huseier står selv ansvarlig for at alle krav til sikkerhet er ivaretatt på en forskriftsmessig måte og er forpliktet til å få installasjonen inspisert og sikkerheten bekreftet av en kvalifisert kontrollør. Kvalifisert kontrollør kan være feier, murmester, varmeforhandler eller andre med tilstrekkelig kompetanse. Det er også en fordel å dokumentere denne kontrollen skriftlig, bruk gjerne vedlagte kontrollskjema. Lokalt feievesen må informeres dersom installasjonen medfører endret feiebehov. Skorsteinstrekk Sammenlignet med eldre ildsteder, stiller dagens rentbrennende ildsteder betydelig større krav til skorsteinen. Selv det beste ildsted vil fungere dårlig hvis skorsteinen ikke er riktig dimensjonert og i god stand. Oppdriften styres hovedsaklig av røykgasstemperatur, utetemperatur, lufttilførsel og skorsteinens høyde og innvendige diameter. Anbefalt skorsteinshøyde er minst 4 meter over røykinnføringen og en diameter på mm. Skorsteinens diameter skal aldri være mindre enn røykinnføringen/røykrøret. Ved nominell effekt skal det være et undertrykk mellom 12 og 25 Pascal, se EC-deklarasjon. Trekken øker når: skorsteinen blir varmere enn utelufta den aktive lengden på skorsteinen over ildstedet økes det er god lufttilførsel til forbrenningen 2 NO Er skorsteinen overdimensjonert i forhold til ildstedet, kan det bli vanskelig å oppnå god trekk, fordi skorsteinen ikke blir godt nok oppvarmet. I slike tilfeller kan det lønne seg å ta kontakt med kynding personell for vurdering av eventuelle tiltak. For kraftig trekk kan avhjelpes med en trekkbegrenser. Ildstedet er typetestet og må kobles til skorsteiner som er dimensjonert for røykgasstemperatur som anvist i EC-deklarasjonen. Ved behov, ta kontakt med en feier på forhånd. Tilførsel av luft Friskluftsett får å tilknytte ildstedet til luft utenfra fås kjøpt som tilbehør, og vil sikre at tilførsel av luft til ildstedet blir mindre påvirket av ventilasjonsanlegg, kjøkkenvifter og andre forhold som kan medføre undertrykk i rommet. I alle nybygg anbefaler vi på det sterkeste at det prosjekteres og klargjøres for direkte tilførsel av luft utenfra. Også i eldre hus kan bruk av friskluftsett anbefales. Utilstrekkelig tilførsel av luft utenfra kan medføre undertrykk i rommet der ildstedet står - og dermed dårlig forbrenning, dårligere utnyttelse av veden og nedsoting av skorsteinen. Krav til gulvplate Det kreves 30 cm gulvplate foran ildstedet, dersom gulvet er brennbart.

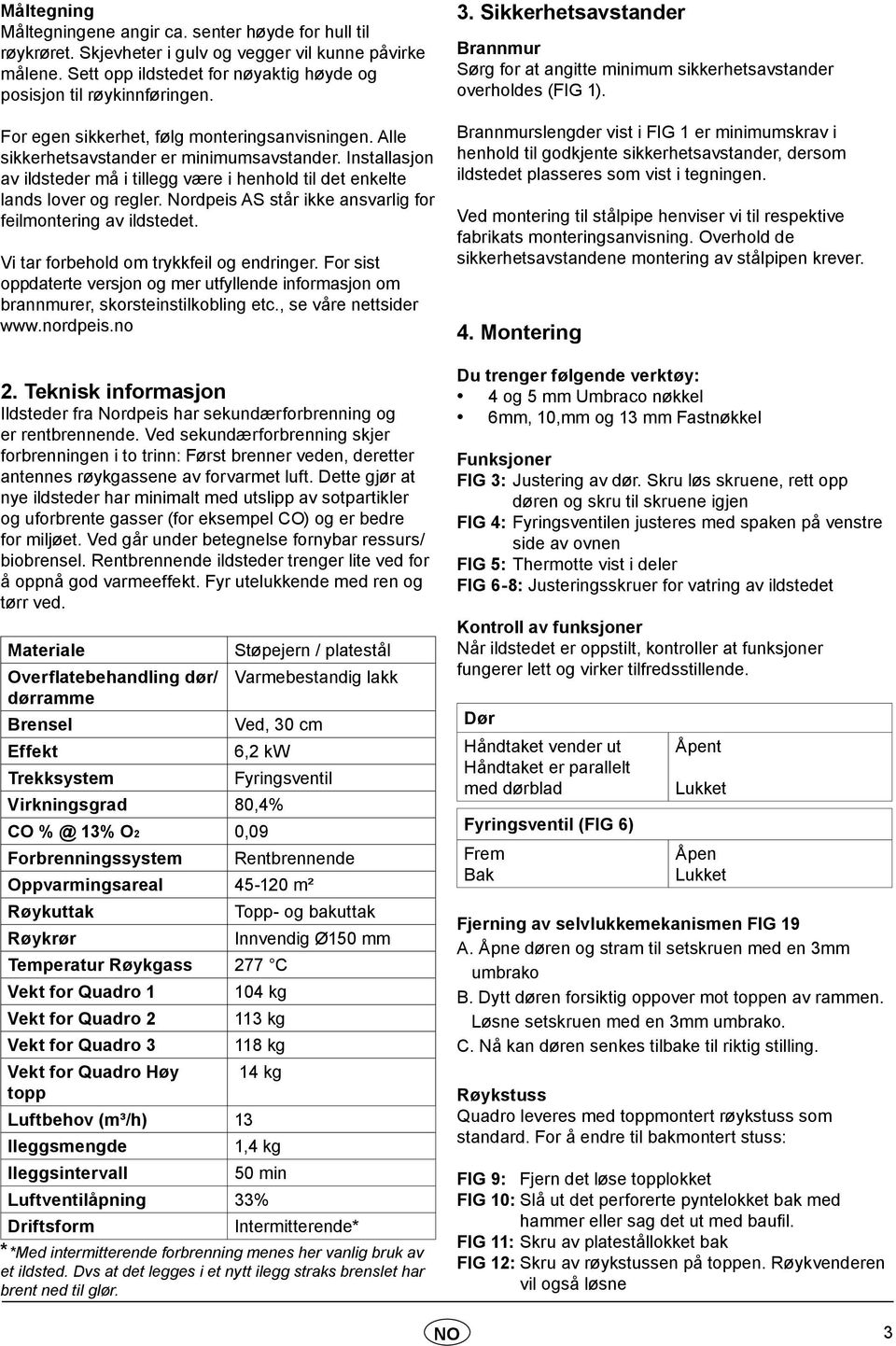

3 Måltegning Måltegningene angir ca. senter høyde for hull til røykrøret. Skjevheter i gulv og vegger vil kunne påvirke målene. Sett opp ildstedet for nøyaktig høyde og posisjon til røykinnføringen. For egen sikkerhet, følg monteringsanvisningen. Alle sikkerhetsavstander er minimumsavstander. Installasjon av ildsteder må i tillegg være i henhold til det enkelte lands lover og regler. Nordpeis AS står ikke ansvarlig for feilmontering av ildstedet. Vi tar forbehold om trykkfeil og endringer. For sist oppdaterte versjon og mer utfyllende informasjon om brannmurer, skorsteinstilkobling etc., se våre nettsider 2. Teknisk informasjon Ildsteder fra Nordpeis har sekundærforbrenning og er rentbrennende. Ved sekundærforbrenning skjer forbrenningen i to trinn: Først brenner veden, deretter antennes røykgassene av forvarmet luft. Dette gjør at nye ildsteder har minimalt med utslipp av sotpartikler og uforbrente gasser (for eksempel CO) og er bedre for miljøet. Ved går under betegnelse fornybar ressurs/ biobrensel. Rentbrennende ildsteder trenger lite ved for å oppnå god varmeeffekt. Fyr utelukkende med ren og tørr ved. Materiale Støpejern / platestål Overflatebehandling dør/ Varmebestandig lakk dørramme Brensel Ved, 30 cm Effekt 6,2 kw Trekksystem Fyringsventil Virkningsgrad 80,4% CO 13% O2 0,09 Forbrenningssystem Rentbrennende Oppvarmingsareal m² Røykuttak Topp- og bakuttak Røykrør Innvendig Ø150 mm Temperatur Røykgass 277 C Vekt for Quadro kg Vekt for Quadro kg Vekt for Quadro kg Vekt for Quadro Høy 14 kg topp Luftbehov (m³/h) 13 Ileggsmengde 1,4 kg Ileggsintervall 50 min Luftventilåpning 33% Driftsform Intermitterende* **Med intermitterende forbrenning menes her vanlig bruk av et ildsted. Dvs at det legges i et nytt ilegg straks brenslet har brent ned til glør. 3. Sikkerhetsavstander Brannmur Sørg for at angitte minimum sikkerhetsavstander overholdes (FIG 1). Brannmurslengder vist i FIG 1 er minimumskrav i henhold til godkjente sikkerhetsavstander, dersom ildstedet plasseres som vist i tegningen. Ved montering til stålpipe henviser vi til respektive fabrikats monteringsanvisning. Overhold de sikkerhetsavstandene montering av stålpipen krever. 4. Montering Du trenger følgende verktøy: 4 og 5 mm Umbraco nøkkel 6mm, 10,mm og 13 mm Fastnøkkel Funksjoner FIG 3: Justering av dør. Skru løs skruene, rett opp døren og skru til skruene igjen FIG 4: Fyringsventilen justeres med spaken på venstre side av ovnen FIG 5: Thermotte vist i deler FIG 6-8: Justeringsskruer for vatring av ildstedet Kontroll av funksjoner Når ildstedet er oppstilt, kontroller at funksjoner fungerer lett og virker tilfredsstillende. Dør Håndtaket vender ut Håndtaket er parallelt med dørblad Fyringsventil (FIG 6) Frem Bak Åpent Lukket Åpen Lukket Fjerning av selvlukkemekanismen FIG 19 A. Åpne døren og stram til setskruen med en 3mm umbrako B. Dytt døren forsiktig oppover mot toppen av rammen. Løsne setskruen med en 3mm umbrako. C. Nå kan døren senkes tilbake til riktig stilling. Røykstuss Quadro leveres med toppmontert røykstuss som standard. For å endre til bakmontert stuss: FIG 9: Fjern det løse topplokket FIG 10: Slå ut det perforerte pyntelokket bak med hammer eller sag det ut med baufil. FIG 11: Skru av platestållokket bak FIG 12: Skru av røykstussen på toppen. Røykvenderen vil også løsne NO 3

4 FIG 13: Skru på plass røykrørstussen på bakuttaket. FIG 14: Skru på plass platestållokket og røykvenderen på topputtaket. Legg på plass topplokket. Montering av røykrør Ved montering av røykrør gjør vi oppmerksom på at 150 mm røykrør skal utenpå røykstussen. Benytt ovnskitt i skjøtene. For røykinnføring etc. følg pipeleverandørens anbefaling. Friskluft FIG 15-18: Mulighet for montering av frisklufttilførsel (Fig Quadro Air =mm) 5. Første opptenning Når ildstedet er installert og alle forskrifter er overholdt, kan det tennes opp. Unngå kraftige støt når det legges ved inn i brennkammeret da dette kan skade isolasjonsplatene. Vær oppmerksom på at fukt i isolasjonsplatene kan gi en treg forbrenning de første opptenningene. Dette vil løse seg når fuktigheten fordamper. Fyr evt. med døren på gløtt de 2-3 første gangene. Sørg også for god utluftning ved første fyring, da lakken på ildstedet vil avgi røyk og lukt. Røyken og lukten er ikke helseskadelig og vil forsvinne. Opptenning Legg inn tørr småved, tenn opp og la flammene få godt tak i veden før døren lukkes. Før døren lukkes åpnes fyringsventilen (FIG 4). Ekstra opptenningsluft oppnås ved at døren settes på gløtt. Når flammene er stabile og skorsteinen er blitt varm, lukkes døren og lufttilførselen justeres med fyringsventilen. Når det er dannet et glødende kullag og flammene har dødd ut, kan ny ved legges inn. Dra glørne frem når du legger inn ny ved, slik at den nye veden antennes forfra. Døren skal settes på gløtt hver gang det legges i ny ved slik at flammene får godt tak. Bålet skal brenne med friske livlige flammer. Svært lav forbrenningseffekt og forsøk på fyring døgnet rundt er uheldig da dette gir økt forurensning og økt fare for skorsteinsbrann. Fyr aldri slik at ildsted eller rør blir rødglødende. Steng fyringsventilen hvis dette skjer. Optimal regulering av fyringsventilen krever litt erfaring. Når du har fyrt i ildstedet en stund, vil du finne en naturlig fyringsrytme. NB! Husk alltid å åpne fyringsventilen (og gjerne også døren) når det legges ny ved i et varmt brennkammer. La veden få ordentlig fyr før ventilinnstillingen reduseres. Ved lav trekk i skorsteinen og stengt ventil kan gassene fra veden bli antent med et smell som kan forårsake skader på produktet og omgivelsene. 6. Vedlikehold Rengjøring og inspisering Minst en gang i løpet av fyringssesongen bør ildstedet inspiseres grundig og rengjøres (gjerne i forbindelse med feiing av skorstein). Se til at alle sammenføyninger er tette, og at pakninger ligger riktig. Pakninger som er slitt eller deformert bør skiftes ut. Husk at ildstedet alltid må være kaldt før det inspiseres. Aske Asken må fjernes med jevne mellomrom. Vær oppmerksom på at asken kan inneholde glør selv flere døgn etter at ilden har opphørt. Det anbefales imidlertid å la det ligge igjen et lag aske i bunnen, da dette bidrar til å isolere brennkammeret. Bruk en beholder av ikke brennbart materiale når du fjerner asken. Vær varsom med Thermotteplatene ved fjerning av aske, spesielt ved bruk av askespade. Thermotte De varmeisolerende platene (FIG 5) i brennkammeret bidrar til å gi høy forbrenningstemperatur, som fører til renere forbrenning av veden og høyere virkningsgrad. Eventuelle sprekker i platene forringer ikke isolasjonsevnen. Skulle det være behov for å erstatte eller bytte ut enkelte plater, kontakt din forhandler. Ved eventuell demontering, løft røykvenderplaten (A) for å fjerne sideplatene og deretter resterende deler. A. Røykvenderplaten B. Sideplate C. Bakplate D. Sideplate E. Kubbestopper F. Nedre plate Merk: Bruk av for lang ved vil kunne medføre ekstra belastning som kan skade platene. Vær også oppmerksom på at Thermotteplatene kan avgi farget støv ved berøring. Unngå å ta på lakkerte flater med støv på fingrene. Kommer det støv på noen av ildstedets synlige overflater er hansken som følger med godt egnet til å børste av med. 4 NO

5 Dør og glass Dersom glassruten er sotete, kan det være nødvendig å pusse/rengjøre glasset. Bruk glassrens som er beregnet for dette (NB! Vær forsikting, glassrens kan skade lakken på dørrammen). Brukes andre rengjøringsmidler kan det skade glasset. Et godt tips til rengjøring er å bruke en fuktig klut eller kjøkkenpapir og ta på litt sot fra brennkammeret. Gni asken rundt på glasset og avslutt med et rent og fuktig kjøkkenpapir. NB! Rengjøring må kun gjøres når glasset er kaldt. Kontroller regelmessig at overgangen mellom glasset og døren er helt tett. Stram eventuelt til skruene som holder glasset på plass men ikke for hardt, da dette kan føre til at glasset sprekker. Med jevne mellomrom kan det være nødvendig å skifte tetningslistene på døren for å sikre at ildstedet fortsatt er tett og fungerer optimalt. Disse fås kjøpt som sett med keramisk lim inkludert. PEISGLASS KAN IKKE GJENVINNES Peisglass skal kastes i restavfallet sammen med keramikk og porselen Gjenvinning av glass Ildfast glass kan ikke gjenvinnes. Alt av gammelt peisglass, brekkasje eller annet ubrukelig ildfast glass, må kastes i restavfallet. Ildfast glass har høyrere smeltetemperatur, og kan derfor ikke gjenvinnes sammen med brukt emballasjeglass. Blandes dette med brukt emballasjeglass, ødelegges råvaren og gjenvinning av brukt emballasjeglass kan i verste fall stoppe. Når du sørger for at ildfast glass ikke havner i returpunktene, er det en hjelp som er et viktig bidrag for miljøet. Gjenvinning av emballasje Emballasjen som følger produktet skal gjenvinnes etter det gjeldene lands forskrifter. 7. Garanti For utførlig beskrivelse av garantibestemmelser, se vedlagte garantikort eller besøk våre nettsider CE merkingen er plassert: Quadro 1: I manualen Quadro 2: Inne i sokkelen Quadro 3: Inne i sokkelen 8. Fyringstips Den beste måten å tenne opp et ildsted er ved bruk av opptenningsbriketter og kløyvet, tørr småved. Aviser gir mye aske og trykksverten er ikke bra for miljøet. Reklamer, magasiner, melkekartonger og lignende er ikke egnet for opptenning i peis. Det er viktig med god lufttilførsel ved opptenning. Når skorsteinen blir varm øker trekken og døren kan lukkes Advarsel: Bruk ALDRI opptenningsvæske som bensin, parafin, rødsprit eller lignende til opptenning. Du kan skade både deg selv og produktet. Bruk alltid ren og tørr ved med et maksimalt fuktinnhold på 20% / min. 16%. Veden bør minimum tørkes et halvt år etter hugging. Fuktig ved krever mye luft til forbrenningen og det må brukes ekstra energi/varme til å tørke ut det fuktige treet. Dette gir mindre varmeavgivelse til omgivelsene samtidig som det fører til sotdannelse på glasset og i skorsteinen, med fare for beksot og skorsteinsbrann. Lagring av ved For å forsikre seg om at veden er tørr, bør treet felles om vinteren og lagres om sommeren under tak på et sted med god utlufting. Vedstabelen må aldri dekkes av en presenning som ligger mot jorden, da presenningen vil fungere som et tett lokk som vil forhindre veden i å tørke. Oppbevar alltid en mindre mengde ved innendørs i noen dager før bruk, slik at fukten i overflaten på veden kan fordampe. Fyring For lite luft til ildstedet kan medføre at glasset sotes. Tilfør derfor luft til bålet like etter at brenselet er lagt på, slik at det er flammer i brennkammeret og gassene forbrennes. Åpne opptennings-/fyringsventilen og ha døren litt på gløtt til flammene får godt tak. Merk at lufttilførsel til forbrenningen også kan bli for stor og gi en ukontrollerbar flamme som svært raskt vil varme opp hele ildstedet til en ekstremt høy temperatur (gjelder fyring med lukket, eller nesten lukket dør). Fyll derfor aldri brennkammeret helt opp med ved. Valg av brensel Alle typer tre, som bjørk, bøk, eik, alm, ask og frukttre kan brukes som brensel i ildstedet. Tresorter har forskjellige hardhetsgrader - jo høyere hardhetsgrad veden har, desto høyere er energiverdien. Bøk, eik og bjørk har den høyeste hardhetsgraden. NB! Vi anbefaler ikke bruk av fyringsbriketter/ kompaktved i våre brennkamre, da disse produktene kan utvikle vesentlig høyere temperatur enn brennkammeret tåler. Fyringsbriketter/kompaktved anvendes på eget ansvar og kan føre til at garantien NO 5

6 bortfaller. Advarsel: Bruk ALDRI impregnert tre, malt tre, plastlaminat, kryssfiner, sponplater, avfall, melkekartonger, trykksaker eller lignendesom brensel. Ved bruk av disse materialene bortfaller garantien. Felles for disse materialene er at de under forbrenning kan danne saltsyre og tungmetaller som er skadelige for miljøet, deg og ildstedet. Saltsyren kan også angripe stålet i skorsteinen eller murverket i en murt skorstein. Unngå også å fyre med bark, sagspon eller annet ekstremt fint kløyvet ved unntatt ved opptenning. Denne form for brensel gir lett overtenning som kan resultere i for høy effekt. Advarsel: Pass på at ildstedet ikke blir overopphetet det kan føre til uopprettelig skade på ildstedet. Slike skader dekkes ikke av garantien. Kilde: Håndbok, effektiv og miljøvennlig vedfyring av Edvard Karlsvik SINTEF Energiforskning as og Heikki Oravainen, VTT. 6 NO

7 Råd og tips ved problemer med forbrenningen Feil Forklaring Utbedring Manglende trekk Pipen er tilstoppet. Kontakt feier/se fyrings DVD for ytterligere informasjon Røykrøret er tilsotet, eller det er sotansamling på røykvenderplaten. Røykvenderplaten kan sitte galt. eller rens røykrør, røykvenderplate og brennkammer. Kontroller monteringen av røykvenderplaten - se bruksanvisning. Ildstedet ryker under opptenning og drift Ildstedet ryker inne når det er vind ute Ildstedet varmer for dårlig Undertrykk i rommet der ildstedet står. For lite trekk, huset er for tett. Undertrykk i rommet - kjøkkenvifte og/eller sentralt ventilasjonsanlegg trekker for mye luft ut av rommet. Røykrør fra to ildsteder er tilsluttet skorsten i samme høyde. Røykrøret heller nedover. Røykrøret stikker for langt inn i pipeløpet. Feieluke i kjeller eller loft står åpen og skaper falsk trekk. Spjeld/trekkventiler eller dører på ildsteder som ikke er i bruk står åpne og skaper falsk trekk. Åpent hull i pipen etter fjernet ildsted skaper falsk trekk. Defekt murverk i pipen, f.eks. utetthet rundt rørgjennomføring og/eller ødelagt vegg i røykløp som skaper falsk trekk. For stort tverrsnitt i pipen gir liten eller ingen trekk. For lite tverrsnitt, klarer ikke å transportere all røykgass ut For lav pipe som gir dårlig trekk. Pipen ligger for lavt i forhold til omkringliggende terreng, bygninger, trær e.l. Turbulens rundt pipen pga. for flatt tak. Ildstedet får for mye surstoff til forbrenningen pga lekkasje i underkant av ildstedet el. for stor pipetrekk. Vanskelig å regulere forbrenningen og veden brenner fort opp. Fyr opp med et åpent vindu i rommet. Hjelper dette, må det installeres flere/større ventiler til uteluft/friskluft i rommet. Slå av/reguler kjøkkenvifte og/eller annen ventilasjon. Hjelper dette må det settes inn flere ventiler i rommet Monter om slik at høydeforskjell mellom røykrør er minst 30 cm Røykrør må flyttes slik at det er stigende fra ildsted til pipe, min. 10 grader. Evt. montering av røyksuger. Monter om røykrøret slik at det ikke stikker inn i pipeløpet, men avsluttes 5 mm før pipens innervegg. Evt. montering av røyksuger. Feieluker må alltid være lukket. Utette eller defekte feieluker må skiftes. Steng spjeld, dører og trekkventiler på ildsteder som ikke er i bruk. Hull må mures igjen. Tett igjen og puss alle sprekker og utettheter. Pipen må rehabiliteres, evt. montering av røyksuger*. Bytt til et mindre ildsted eller bygg ny pipe med større tverrsnitt. Evt. montering av røyksuger. Øk pipehøyden og/eller monter pipehatt/røyksuger*. Øk pipehøyden og/eller monter pipehatt/røyksuger*. Øk pipehøyden og/eller monter pipehatt/røyksuger*. Eventuelle lekkasjer må tettes. Trekken kan reduseres ved hjelp av en trekkbegrenser eller evt. spjeld. Obs! En lekkasje på bare 5 cm² er nok til at 30 % av den produserte varmluften forsvinner rett i pipa. For mye trekk Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksanvisning. Hvis du bruker ovnstørket tre, krever dette mindre Skru ned lufttilførselen. lufttilførsel enn ved normal brensel. Tetingslistene ved døren er nedslitte og flate. Skift ut tetningslistene hvis de er nedslitte, kontakt forhandler. Pipen er for stor. Kontakt feier/ovnsforhandler for ytterligere veiledning. Glassruten sotes til Treet er for vått. Luftventilen er lukket for mye. Bruk kun tørr fyringsved med en maksimal fuktighet på 20 %. Åpne ventilen så det tilføres mer luft til forbrenningen. Ved ilegg av ny ved skal ventiler alltid ha full åpning eller det fyres med døren på gløtt til flammene får tak. Hvitt glass Dårlig forbrenning (for lav temperatur i ovnen) Følg instruksjonene for riktig fyring som beskrevet. Feil fyring (fyring med avfallstre, malt tre, impregnert Fyr utelukkende med ren og tørr ved. tre, plastlaminat, kryssfiner o.l.) Røyk ut i stuen når døren åpnes Det oppstår en trykkutjevning i brennkammeret. Lukk opp ventiler ca 1 min. før døren åpnes - unngå å åpne døren raskt. Døren åpnes når det er ild i brennkammeret. Åpne døren forsiktig og/eller kun ved gløding. Hvit røyk Forbrenningstemperaturen er for lav. Øk lufttilførselen. Treet er for fuktig og inneholder vanndamp. Fyr utelukkende med ren og tørr ved. Svart eller gråsvart røyk Ufullstendig forbrenning. Øk lufttilførselen. NO *Elektrisk røykvifte på pipen. 7

8 Kontrollskjema SJEKKLISTE OG BEKREFTELSE PÅ UTFØRT KONTROLL AV ILDSTEDSMONTERING Eiendommens adresse Gnr Bnr Tlf Eiers navn Adresse Postnummer Sted Montørens navn Adresse Postnummer Sted Ildstedstype og fabrikk Effekt i kw Brenseltype Skorstenstype (Eks. tegl, type elementskorsten) Dimensjon i cm² Ant. ildsteder på skorstenen Installasjonen er kontrollert av Adresse Postnummer Sted Kvalifikasjon Følgende ble kontrollert av montør under installasjonen: Kontrollpunkt Ja Nei Er ildstedet montert etter monteringsanvisning? Er avstanden til brannmur kontrollert? Er avstanden til brennbart materiale kontrollert? Er avstanden til tak kontrollert? Er det plate under og foran ildstedet? Tåler gulvet vekten av ildsted med omramming? Er det feiemuligheter for ildsted og røykrør? Er ildstedet sikret nok tilførsel av forbrenningsluft via lufteventiler? Er røykrøret montert i skorstenen etter skorstensprodusentens anvisninger? Er skorstenen egnet for tilkobling av det aktuelle ildstedet? Har skorstenen passende dimensjon? Finnes produktdokumentasjon med monteringsanvisningen på byggeplass? Installert Sted Dato Montørens signatur KONTROLLERKLÆRING Installasjonen er kontrollert ved hjelp av: Utfylt sjekkliste Visuell kontroll Videokamera Annet: Installasjonen er kontrollert og funnet i orden: Kontrollert Sted Dato Kontrollørens signatur Det er en stor fordel at bekreftelse på kontroll av installasjonen finnes. Sørg for at denne siden blir utfylt, og ta vare på den. Dette er et verdipapir for boligen. Husk at huseier plikter å melde fra til kommunen ved brann- og feiervesenet om at ildstedet er montert. Send gjerne en kopi av denne siden til det lokale feiervesen. 8 NO

9 INDEX 1. Prior to assembling the stove 9 Chimney draft 9 Air Supply 9 Dimensional drawing 9 2. Technical Information Distance to combustible material Assembly 10 Operation 10 Operating control 10 Flue outlet collar 10 Connection of the flue 10 Air supply set Lighting the fire for the first time Maintenance 11 Cleaning and inspection 11 Ashes 11 Thermotte Plates 11 Door and glass 12 Recycling of the ceramic glass Warranty Advice on lighting a fire 13 Some advice in case of combustion problems Prior to assembling the stove All our products are tested according to the latest European requirements and also to the Norwegian standard NS 3058 and NS 3059, which include particle tests. However, several European countries have local regulations for installation of fireplaces, which change regularly. It is the responsibility of the client that these regulations are complied with in the country/region where the fireplace is installed. Nordpeis AS is not responsible for incorrect installation. Important to check (please note that this list is not exhaustive): distance from firebox to combustible/flammable materials insulation materials/requirements between fireplace surround and back wall size of floor plates in front of fireplace if required flue connection between firebox and chimney insulation requirements if flue passes through a flammable wall Chimney draft Compared with older models, the clean burning stoves of today put significantly higher demands on the chimney. Even the best stove will not work properly if the chimney does not have the right dimensions or is not in good working order. The draught is mainly controlled by gas temperature, outside temperature, air supply as well as the height and inner diameter of the chimney. The diameter of the chimney should never be less than that of the flue/chimney collar. For draft requirements at nominal heat output, see technical table The draught increases when: The chimney becomes warmer than the outside air The active length of the chimney over the hearth increases Good air supply to the combustion It can be difficult to obtain the right draught conditions in case the chimney is too large relative to the stove, as the chimney does not heat up well enough. In such cases you may want to contact professional for evaluation of possible measures. Draught that is too strong can be controlled with a damper. If necessary, contact a chimney sweeper. Air supply A set for fresh air supply is available as accessory. This will ensure that the air supply to the combustion chamber is less affected by ventilation systems, kitchen fans and other factors which can create a down-draught in the room. In all new construction, we strongly recommend that it is designed and prepared for direct supply of outside air. In older houses, the use of fresh air supply set is also recommended. Insufficient air supply can cause down-draught and thereby low combustion efficiency and the problems that this entails: soot stains on the glass, inefficient use of the wood and a soot deposits in the chimney. Dimensional drawing The illustrations indicate the approximate centre height of the recess for the flue. Consider possible inclination of the flue prior to perforating the chimney. Distortions in floors and walls may also influence the height. Place the stove for accurate height and positioning of the flue/ chimney connection. For your own safety, comply with the assembly instructions. All safety distances are minimum distances. Installation of the stove must comply with the current rules and regulations of the country where the product is installed. Nordpeis AS is not responsible for wrongly assembled stoves. Subject to errors and changes. For the latest updated version go to GB 9

10 2. Technical Information The stoves from Nordpeis have secondary combustion and are clean burning. The combustion takes place in two phases: first the wood burns and then the gases from the fumes are lit by the hot air. This ensures that these new stoves have minimal emissions of soot particles and unburnt gases (such as CO) and are thus better for the environment. Clean burning stoves require a small amount of wood in order to obtain a good heat output. Use exclusively clean and dry wood. We recommend seasoned hardwood with a moisture content between 16% and 20%. Material Cast iron / sheet steel Surface treatment door/ doorframe Heat resistant varnish Fuel Wood logs, 30 cm Operating range 6,2 kw Efficiency 80,4% CO 13% O2: 0,12 Draught system Air vent control Combustion system Secondary combustion (clean burning) Heating area m² Flue outlet: Top and rear Flue Inner Ø 150 mm Flue gas temperature 277 C Weight Quadro kg Weight Quadro kg Weight Quadro kg Weight Quadro High To 14 kg Air supply requirements 13 (m³/h) Fuel charge 1,4 kg Refueling interval 50 min Opening of the air vent 33% control Operation: Intermittent* * Intermittent combustion refers to normal use of a fireplace, i.e. new wood is inserted when the previous load has burned down to ember 3. Distance to combustible material Ensure that the safety distances are respected (FIG 1). When connecting a steel chimney to the top outlet use the security distances required from the manufacturer. 4. Assembly The following tools are necessary: 4mm and 5 mm Allen Key 6mm, 10mm and 13 mm Wrench Operation FIG 3: Adjustment of the door. Loosen the screws position the door correctly and fasten the screws again FIG 4: The air vent control is adjusted with the lever placed on the left side of the stove FIG 5: The Thermotte elements FIG 6-8: Screws for adjusting the levelling of the stove Operating control When the stove is in position, check that all functions are easy to manoeuvre and appear satisfactory. Door Handle turned outwards Handle parallel with door frame Air vent control (FIG 6) Forward Back Open Closed Open Closed Removal of self closing mechanism FIG 19 A. Open the door and tighten the set screw using a 3mm Allen Key. B. Carefully push the door upwards Loosen the set screw with the Allen key. C. The door can now be lowered back into place. Attention! In some countries removing the self closing mechanism is not allowed. Make sure you follow the local rules and regulations regarding self closing doors. Flue outlet collar Quadro is delivered as standard with a top flue outlet collar. In order to change to a posterior mounted flue outlet: FIG 9: Remove the loose top lid FIG 10: Remove the perforated decoration lid in the back with a hammer, or a hacksaw FIG 11: Unscrew the rear sheet steel lid FIG 12: Unscrew the top collar. The draft diverter will also losen FIG 13: Fasten the collar on the posterior flue outlet FIG 14: Fasten the sheet steel lid and the draft diverter on the top flue outlet. Put on the top lid 10 GB Connection of the flue Please be aware when connecting the 150 mm flue to

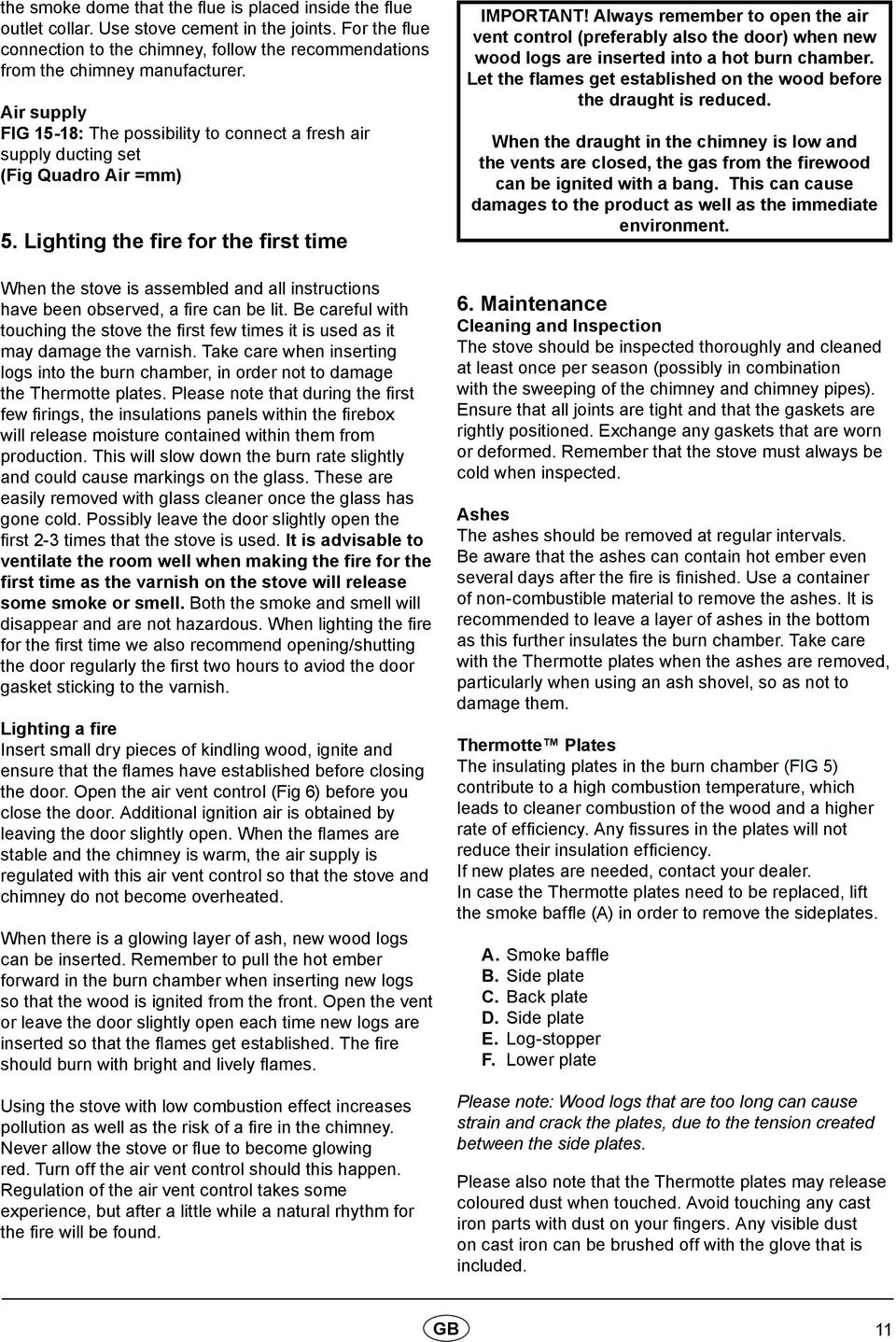

11 the smoke dome that the flue is placed inside the flue outlet collar. Use stove cement in the joints. For the flue connection to the chimney, follow the recommendations from the chimney manufacturer. Air supply FIG 15-18: The possibility to connect a fresh air supply ducting set (Fig Quadro Air =mm) 5. Lighting the fire for the first time When the stove is assembled and all instructions have been observed, a fire can be lit. Be careful with touching the stove the first few times it is used as it may damage the varnish. Take care when inserting logs into the burn chamber, in order not to damage the Thermotte plates. Please note that during the first few firings, the insulations panels within the firebox will release moisture contained within them from production. This will slow down the burn rate slightly and could cause markings on the glass. These are easily removed with glass cleaner once the glass has gone cold. Possibly leave the door slightly open the first 2-3 times that the stove is used. It is advisable to ventilate the room well when making the fire for the first time as the varnish on the stove will release some smoke or smell. Both the smoke and smell will disappear and are not hazardous. When lighting the fire for the first time we also recommend opening/shutting the door regularly the first two hours to aviod the door gasket sticking to the varnish. Lighting a fire Insert small dry pieces of kindling wood, ignite and ensure that the flames have established before closing the door. Open the air vent control (Fig 6) before you close the door. Additional ignition air is obtained by leaving the door slightly open. When the flames are stable and the chimney is warm, the air supply is regulated with this air vent control so that the stove and chimney do not become overheated. When there is a glowing layer of ash, new wood logs can be inserted. Remember to pull the hot ember forward in the burn chamber when inserting new logs so that the wood is ignited from the front. Open the vent or leave the door slightly open each time new logs are inserted so that the flames get established. The fire should burn with bright and lively flames. Using the stove with low combustion effect increases pollution as well as the risk of a fire in the chimney. Never allow the stove or flue to become glowing red. Turn off the air vent control should this happen. Regulation of the air vent control takes some experience, but after a little while a natural rhythm for the fire will be found. IMPORTANT! Always remember to open the air vent control (preferably also the door) when new wood logs are inserted into a hot burn chamber. Let the flames get established on the wood before the draught is reduced. When the draught in the chimney is low and the vents are closed, the gas from the firewood can be ignited with a bang. This can cause damages to the product as well as the immediate environment. 6. Maintenance Cleaning and Inspection The stove should be inspected thoroughly and cleaned at least once per season (possibly in combination with the sweeping of the chimney and chimney pipes). Ensure that all joints are tight and that the gaskets are rightly positioned. Exchange any gaskets that are worn or deformed. Remember that the stove must always be cold when inspected. Ashes The ashes should be removed at regular intervals. Be aware that the ashes can contain hot ember even several days after the fire is finished. Use a container of non-combustible material to remove the ashes. It is recommended to leave a layer of ashes in the bottom as this further insulates the burn chamber. Take care with the Thermotte plates when the ashes are removed, particularly when using an ash shovel, so as not to damage them. Thermotte Plates The insulating plates in the burn chamber (FIG 5) contribute to a high combustion temperature, which leads to cleaner combustion of the wood and a higher rate of efficiency. Any fissures in the plates will not reduce their insulation efficiency. If new plates are needed, contact your dealer. In case the Thermotte plates need to be replaced, lift the smoke baffle (A) in order to remove the sideplates. A. Smoke baffle B. Side plate C. Back plate D. Side plate E. Log-stopper F. Lower plate Please note: Wood logs that are too long can cause strain and crack the plates, due to the tension created between the side plates. Please also note that the Thermotte plates may release coloured dust when touched. Avoid touching any cast iron parts with dust on your fingers. Any visible dust on cast iron can be brushed off with the glove that is included. GB 11

12 Door and glass Should there be any soot on the glass it may be necessary to clean it. Use dedicated glass cleaner. (NB! Be careful, detergents can damage the varnish). If different detergents are used they may damage the glass. A good advice for cleaning the glass is to use a damp cloth or kitchen roll paper and apply some ash from the burn chamber. Rub around the ash on the glass and finish off with a piece of clean and damp kitchen roll paper. NB! Only clean when the glass is cold. Check regularly that the transition between the glass and the door is completely tight. Possibly tighten the screws that hold the glass in place - but not too hard, as this can cause the glass to crack. Periodically, it may be necessary to change the gaskets on the door to ensure that the burn chamber is air tight and working optimally. These gaskets can be bought as a set including ceramic glue. CERAMIC GLASS CANNOT BE RECYCLED Ceramic glass should be disposed of as residual waste, together with pottery and porcelain Recycling of the ceramic glass Ceramic glass cannot be recycled. Old glass, breakage or otherwise unusable ceramic glass, must be discarded as residual waste. Ceramic glass has a higher melting temperature, and can therefore not be recycled together with glass. In case it would be mixed with ordinary glass, it would damage the raw material and could, in worst case end the recycling of glass. It is an important contribution to the environment to ensure that ceramic glass does not end up with the recycling of ordinary glass. Packaging recycle The packaging accompanying the product should be recycled according to national regulations. 7. Warranty For detailed description of the warranty conditions see the enclosed warranty card or visit our website 8. Advice on lighting a fire The best way to light a fire is with the use of lightening briquettes and dry kindling wood. Newspapers cause a lot of ash and the ink is damaging for the environment. Advertising flyers, magazines, milk cartons and similar are not suitable for lighting a fire. Good air supply is important at ignition. When the flue is hot the draught increases and door can be closed. Warning: NEVER use a lighting fuel such as petrol, karosine, alcohol or similar for lighting a fire. This could cause injury to you as well as damaging the product. Use clean and dry wood with a maximum moisture content of 20%. The wood should be dried for a minimum of 6 months after it is cut. Humid wood requires a lot of air for the combustion, as extra energy/ heat is required for drying the humid wood and the heat effect is therefore minimal. This in addition creates soot in the chimney with the risk of creosote and chimney fire. Storing of wood In order to ensure that the wood is dry, the tree should be cut in winter and stored during the summer, covered and in a location with adequate ventilation. The wood pile must never be covered by a tarpaulin lying against the ground as the tarpaulin will then act as a sealed lid that will prevent the wood from drying. Always keep a small amount of wood indoors for a few days before use so that moisture in the surface of the wood can evaporate. Usage Not enough air to the combustion may cause the glass to soot. Hence, supply the fire with air just after the wood is added, so that the flames and gases in the combustion chamber are properly burnt. Open the air vent and have the door slightly ajar in order for the flames to establish properly on the wood. Note that the air supply for the combustion also can be too large and cause an uncontrollable fire that very quickly heats up the whole combustion chamber to an extremely high temperature (when using with a closed or nearly closed door). For this reason you should never fill the combustion chamber completely with wood. It is recommended to keep an even fire with a small amount of wood. Too many logs put on hot ember, may result in combustion air starvation, and the gases will be released unburnt. For this reason it is important to increase the air supply just after adding logs. 12 GB Choice of fuel All types of wood, such as birch, beech, oak, elm, ash and fruit trees, can be used as fuel in the insert. Wood species have different degrees of density - the more dense the wood is, the higher the energy value. Beech, oak and birch has the highest density.

13 Attention! We do not recommend using fuel briquettes/ compact wood in our products. Use of such fuel may cause the product to overheat and exceed the temperatures determined safe. Burning briquettes/ compact wood is done so at your own risk and only small amounts (max 1/3 of normal load) should be used for each load. Warning: NEVER use impregnated wood, painted wood, plywood, chipboard, rubbish, milk cartons, printed material or similar. If any of these items are used as fuel the warranty is invalid. Common to these materials is that during combustion they can form hydrochloric acid and heavy metals that are harmful to the environment, yourself and the insert. Hydrochloric acid can also corrode the steel in the chimney or masonry in a masonry chimney. Also, avoid burning with bark, sawdust or other extremely fine wood, apart from when lighting a fire. This form of fuel can easily cause a flashover that can lead to temperatures that are too high. Warning: Make sure the insert is not overheated - it can cause irreparable damage to the product. Such damage is not covered by the warranty. Source Håndbok, effektiv og miljøvennlig vedfyring by Edvard Karlsvik SINTEF Energy Research AS and Heikki Oravainen, VTT. http// GB 13

14 Some advice in case of combustion problems Error Explanation Solution No draught The chimney is blocked The flue is sooty or there is accumulated soot on the smoke baffle The smoke baffle is wrongly positioned Downdraught in the room caused by no draught, that the house is too air tight. Downdraught in the room caused by extractor and/or central ventilation system that pulls too much air out of the room. The flues from two fireplaces/stoves are connected to the same chimney at the same height. The flue is in a declining position from the smoke dome to the chimney. Contact a chimney sweeper / dealer for more information or clean the flue, smoke baffle and burn chamber. Verify the assembly of the smoke baffle - see assembly instructions. Light the fire with an open window. If this helps, more/bigger vents must be installed in the room. Turn off/regulate extractor and/or other ventilation. If this helps, more vents must be installed. One flue must be repositioned. The height difference of the two flue pipes must be of at least 30 cm. The flue must be moved so that there is an inclination of at least 10º from smoke dome to chimney. Possibly install a smoke suction device*. The stove release smoke when lighting the fire and during combustion The flue is too far into the chimney. Soot hatch in the basement or attic that is open and thus creating a false draught. Damper/top draught vents or doors on fireplaces that are not in use are open and create a false draught. An open hole in the chimney after that a fireplace has been removed, thus creating a false draught. Defect masonry in the chimney, e.g. it is not airtight around the flue pipe entry and/or broken partition inside the chimney creating a false draught. The flue must be reconnected so that it does not enter into the chimney but ends 5 mm before the chimney inner wall. Possibly install a smoke suction device*. Soot hatches must always be closed. Hatches that are not tight or are defected must be changed. Close damper, doors and top draught vents on fireplaces that are not in use. Holes must be completely sealed off with masonry. Seal and plaster all cracks and sites that are not tight. The stove releases smoke inside when it is windy outside. The stove does not heat sufficiently. Too much draught The glass is sooty White glass The cross-section in the chimney is too large which results in no or very low draught. The cross-section in the chimney is too small and the chimney cannot carry out all the smoke. The chimney is too low and hence a poor draught. The chimney is too low in relationship to the surrounding terrain, buildings, trees etc. Turbulence around the chimney due to the roof being too flat. The fireplace combustion receives too much oxygen due to a leakage under the lower border of the stove or too strong chimney draught. Difficult to regulate the combustion and the wood burn up too quickly. The smoke buffer is wrongly positioned. In case of using oven-dried wood, this requires less air supply than when using normal wood. The gaskets around the door are worn and totally flat. The chimney is too large. The chimney must be refitted, possibly install a smoke suction device*. Change to a smaller fireplace or build new chimney with a larger cross section. Possibly install a smoke suction device*. Increase the height of the chimney and/or install a chimney cap/smoke suction device*. Increase the height of the chimney and/or install a chimney cap/smoke suction device*. Increase the height of the chimney and/or install a chimney cap/smoke suction device*. Any possible leakage must be sealed off. A draught regulator or possibly a damper can reduce the chimney draught. NB! A leakage of only 5 cm2 is enough for 30% of the heated air to disappear. Verify the positioning of the smoke buffer see assembly instructions. Turn down the air supply. Replace the gaskets, contact your dealer. Contact chimneysweeper or other professional for more details. The wood is too wet. Only use dry wood with a humidity of maximum 20%. The air vent control is closed too tightly. Bad combustion (the temperature is too low) Using wrong material for combustion (such as: painted or impregnated wood, plastic laminate, plywood etc) Open the air vent control to add air to the combustion. When new wood logs are inserted all vent controls should be completely opened or the door slightly opened until the flames have a good take on the wood. Follow the guidelines in this user guide for correct combustion. Ensure to use only dry and clean wood. Smoke is released when the door is opened White smoke Black or grey/ black smoke A levelling out of pressure occurs in the burn chamber. Open the air vent control for about 1 min before opening the door avoid opening the door too quickly. The door is opened when there is a fire in the burn chamber. The combustion temperature is too low. The wood is humid and contains water damp. Insufficient combustion. Open the door carefully and/or only when there is hot ember. Increase the air supply. Ensure to use only dry and clean wood. Increase the air supply. 14 GB *Electric top chimney fan

15 INNEHÅLL 1. Innan du installerar kaminen 15 Installation och kontroll före användning 15 Skorstensdrag 15 Lufttillförsel 15 Krav på eldstadsplan 15 Måttskiss Teknisk information Säkerhetsavstånd 16 Brandmur Montering 16 Funktioner 16 Funktionskontroll 16 Rökstos 16 Montering av rökrör 16 Uteluft Första tändning Underhåll 17 Rengöring och inspektion 17 Aska 17 Thermotte 17 Dörr och glas 17 Återvinning av glas Garanti Eldningstips 18 Råd och tips vid förbränningsproblem Innan du installerar en ny eldstad Installation och kontroll före användning Rådfråga alltid behörig Skorstensfejaremästare eller Sakkunnig Brand före installation. Du som byggherre är skyldig att göra en bygganmälan till kommunens byggnadsnämnd senast tre veckor innan installationen får utförs. Det rekomenderas att använda kvalificerad sakkunnig vid installation av en ny eldstad. Fastighetsägaren ansvarar själv för att alla säkerhetskrav enligt gällande regler följs. Efter installation skall alltid Skorstensfejaremästare eller Sakkunnig Brand besiktiga installationen innan du får börja elda. Detta gäller oavsett om du installerat kaminen till en befintlig eller ny skorsten. Fastighetsägaren ansvarar för att detta blir gjort. Kvalificerade kontrollanter är Skorstenfejarmästare eller certifierad Sakkunnig Brand. Kontrollen bör också dokumenteras skriftligt. Den lokala sotarmyndigheten ska informeras, om installationen leder till att sotningsbehovet förändras. Skorstensdrag Jämfört med äldre eldstäder ställer dagens moderna eldstäder betydligt större krav på skorstenen. Om skorstenen inte har rätt mått eller är i gott skick spelar det ingen roll hur bra eldstaden är. Dragkraften beror huvudsakligen på rökgasens temperatur, utomhustemperatur, lufttillförsel samt skorstenens längd och invändig diameter. Rekommenderad skorstenslängd är minst 4 meter ovanför rökinföringen, med en diameter på mm. Skorstenens diameter skall aldrig vara mindre än ingångshålet till skorstenen/rökröret. Vid nominell effekt ska det vara ett undertryck på mellan 14 och 25 Pa. Draget ökar när: skorstenen blir varmare än utomhusluften Skorstenens aktiva längd över eldstaden ökas Lufttillförseln till förbränningen är god Om skorstenen är överdimensionerad i förhållande till eldstaden kan det också bli svårt att få bra drag, eftersom skorstenen inte värms upp tillräckligt. I sådana fall kanske du vill kontakta sakkunnig personal för utvärdering av möjliga åtgärder. För kraftigt drag kan begränsas med en dragbegränsare. Eldstaden är typ testad och måste anslutas till skorstenar som är utformade för rökgastemperatur som anges i Reklamation. Om det behövs, samråda i förväg med en sotare. Lufttillförsel Set för uteluftstillförsel kan köpas som tillbehör och vill försäkra att luft tillförseln blir mindre påverkad av ventilationsinstallationer, köksfläktar och andra förhållanden som kan skapa undertryck i rummet. Vi rekommenderar starkt att tillförseln av förbränningsluft utifrån projekteras och säkerställs i alla nybyggnader. Vi rekommenderar även set för uteluftstillförsel för äldre hus. Otillräcklig tillförsel av luft utifrån leder till undertryck i rummet där kaminen placeras. Detta ger dålig förbränning, som i sin tur kan leda till problem som att glas och skorsten sotas ned eller att veden brinner sämre. Krav på eldstadsplan Det krävs 30 cm eldstadsplan framför produktet och 100 mm utmed vardera sida om golvet är av brännbart material. Måttskiss Målteckningen anger ungefärlig centrumhöjd för hålet för rökröret. Lutande golv och väggar kan påverka måtten. Placera ugnen för att hitta rätt höjd och läge i förhållande till ingångshålet i skorstenen. För din egen säkerhet, följ monteringsanvisningarna. Alla säkerhetsavstånd är minimiavstånd. Installation av eldstäder ska dessutom utföras i enlighet med varje enskilt lands lagar och föreskrifter. Nordpeis AS är inte ansvarigt om eldstaden monterats fel. Vi reserverar oss för tryckfel och ändringar. På vår hemsida, finns senast uppdaterade version. SE 15

16 2. Teknisk information Nordpeis kaminer har sekundärförbränning och är renbrännande. Vid sekundärförbränning sker förbränningen i två steg: Först brinner veden, sedan antänds rökgaserna av den förvärmda luften. Det gör att du behöver mindre vedmängd för att uppnå samma värmeeffekt, och att eldstaden ger minimalt utsläpp av sotpartiklar och oförbrända gaser (t.ex. CO). Elda endast med ren och torr ved. Trä räknas som förnybar resurs/biobränsle. Material Gjutjärn/stålplåt Ytbehandling dörr/ Värmetålig lack dörram Bränsle Ved, 30 cm Effekt 6,2 kw nominell Effektivitet 80,4% CO 13% O2 0,12 Dragsystem Eldningsventil Forbränningssystem Sekundärförbränning (ren förbränning) Uppvärmningsyta m² Rökuttag Topp- och bakuttag Rökrör Innvändig Ø150 mm Temperatur Rökgas 277 C Vikt Quadro kg Vikt Quadro kg Vikt Quadro kg Vikt Quadro Hög top 14 kg Luftbehov (m³/h) 13 Nom. vedmängd 1,4 kg Påfyllningsintervall 50 min Öppning av luftventil 33% Driftsform Intermittent* * Intermittent förbränning avser här normal användning av en eldstad, dvs att det läggs in ny ved när den förra har brunnit ner till glöd. 3. Säkerhetsavstånd Brandmur Säkerställ att angivna säkerhetsavstånd inte underskrids. (FIG 1) Längder på brandmurar som visas i FIG 1, är minimikraven enligt godkänd säkerhetsprövning, om eldstaden är placerad så som visas på ritningen. Vid toppmontering till stålskorsten, se tillverkarens monteringsanvisning. Följ de säkerhetsavstånd som krävs vid montering av stålskorsten. 4. Montering Följande verktyg behövs: 4mm och 5 mm Umbraco nyckel 6mm, 10mm och 13 mm skiftnyckel Funktioner Fig 3: Justering av dörren. Lossna skruvarna, räta upp dörren och dra åt skruvarna igen FIG 4: Ventilen för förbränningsluft justeras med hjälp av spaken på vänster sida av dörren. FIG 5: Thermotte visat i delar FIG 6-8: Justeringsskruvar för att placera eldstaden i våg Funktionskontroll När kaminen är uppställd, kontrollera att funktionerna fungerar lätt och verkar tillfredställande. Dörr Handtaget ute Handtaket parallellt med dörren Eldningsventil (FIG 6) Fram Bak Öppen Stängd Öppen Stängd Borttagning av självstängningsmekanismen FIG 19 A. Öppna dörren och stram til set skruven med en 3mm umbrakonyckel. B. Lyft dörren forsiktigt uppåt. Lossna setskruven C. Släpp dörren varsamt ned igjän. Rökstos Quadro levereras standard med toppmonterad rökstos. För att ändra till bakmonterad stos: FIG 9: Ta bort det lösa topplocket FIG 10: Slå ut det perforerade dekorationslocket där bak med en hammare eller såga ut det med en bågfil FIG 11: Skruva av locket i stålplåt bak FIG 12: Skruva av rök stosen på toppen. Rök venda ren kommer även släppa FIG 13: Skruva på rök stosen bak FIG 14: Skruva på stålplåtslocket på topputtaget. Lägg tillbaka topplocket Montering av rökrör Observera vid montering av rökrör med diameter 150 mm att det ska placeras utanpå rökklockans stos. Använd pannkitt i skarvarna. För rökinföring etc. följ anvisningarna från skorstensleverantören. Uteluft FIG 15-18: Möjlighet för montering av tillförsel av uteluft (Fig Quadro Air =mm) 16 SE

17 5. Första tändning När kaminen är på plats och du kontrollerat att alla föreskrifter följs kan du tända i kaminen. Var försiktig när du rör vid kaminen under ineldning, eftersom det kan skada lacken. Detta gäller bara när kaminen är ny och lacken inte är värmehärdad. Undvik kraftiga stötar när du lägger in ved i brännkammaren så isolationplattorna inte skadas. Var uppmärksam på att fukt i isolationsplattorna kan ge en trög förbränning under de första eldningarna med kaminen. Detta problem försvinner när fukten avdunstat. Elda eventuellt med dörren på glänt de 2-3 första gångerna. Vi rekommenderar också att du vädrar ordentligt första gången du eldar i kaminen, eftersom lacken på kaminen kommer att avge rök och lukt. Denna rök och lukt är inte farlig, och kommer att försvinna. Vi rekommenderar ochså att du öppnar och stänger dörren regelbundet dom första två timmarna under ineldning. Dette för att förhindra att dörrens packningar setter sig fast i lacken. Upptändning Lägg in torr småved, tänd upp och låt det börja brinna ordentligt i veden innan du stänger kamindörren. Öppna eldningsventilen innan du stänger kamindörren (FIG. 6). Extra upptändings luft uppnås genom att dörren stängs knappt. När flammorna är stabila och skorstenen blivit varm, stängs dörren och lufttillförseln justeras med eldningsventilen. I motsatta fall kan kaminen ock skorstenen bli över upphättade. När ett glödande kollager bildats kan du lägga in ny ved. När du lägger in ny ved måste du tänka på att dra fram glöden, så att den nya veden kan tändas framifrån. Dörren skall öppnas varje gång du lägger i mer ved, tills elden tar sig ordentligt. Det ska brinna med friska, livliga lågor. Mycket låg förbränningseffekt och försök till snåleldning är skadligt, ger mer föroreningar och ökar risken för soteld. Elda aldrig så att kaminen eller rören blir rödglödgade. Stäng eldningsventilen om detta inträffar. Det krävs lite erfarenhet för att reglera luftventilen. När du har använt kaminen ett tag kommer du att hitta en naturlig rytm. VIKTIGT! Öppna alltid eldningsventilen och dörren när du lägger in mer ved i varm brännkammare. Vänta tills veden börjar brinna ordentligt innan du minskar draget. Om det är lågt tryck i skorstenen och ventilerna är stängda kan det resultera i en hastig gasantändning som riskerar att orsaka skada på kaminen eller omgivningen. 6. Underhåll Rengöring och inspektion Kaminen bör inspekteras och rengöras grundligt minst en gång per eldningssäsong, gärna i samband med att skorstenen och rören sotas. Kontrollera att alla anslutningar är täta och att packningar sitter korrekt. Packningar som är slitna eller deformerade ska bytas. Tänk på att kaminen ska vara kall när du inspekterar den. Aska Askan bör tömmas med jämna mellanrum. Tänk på att askan kan innehålla glöd, även om det är flera dygn sedan elden slocknade. Använd en eldsäker behållare till askan. Vi rekommenderar att du låter ett lager aska ligga i botten, det hjälper till att isolera brännkammaren. OBS! Var försiktig med isolationsplattorna när du tömmer aska, särskilt om du använder askspade. Thermotte (isoleringsplattor) De värmeisolerande plattorna i brännkammaren (FIG. 5) bidrar till att ge en hög förbränningstemperatur, bättre avgasning av veden samt högre verkningsgrad i kaminen. Eventuella sprickor i plattorna påverkar inte isolationen negativt. Om plattorna behöver bytas ut, ta kontakt med din återförsäljare. Vid eventuell demontering, lyft rökvändarplattan (A) för att ta bort sidoplattorna och därefter resterande delar. A. Rökvändarplatta B. Sidoplatta C. Bakplatta D. Sidoplatta E. Brasbegränsare F. Bottenplatta Observera: Eldning med för lång ved orsakar extra belastning som kan leda till att plattorna knäcks, eftersom veden ligger spänd mellan sidoplattorna. Var uppmärksam på at Thermotte plattorna kan avge färgat damm när de berörs. Undgå att ta på gjutjärnet med damm på fingrarna. Den medföljande handsken kan användas för att borsta bort eventuellt synligt damm. Dörr och glas Om glasrutan är sotig, kan det vara nödvändigt att putsa/rengöra glaset. Använd glasputs som är tillämpat åt detta (OBS! var försiktig, glasputs kan skada lacken på dörrkarmen). Används andra rengöringsmedel kan detta skada glaset. Det bästa sättet att rengöra är att använda en fuktig trasa eller kökspapper och ta på lite sot från brännkammaren. Gnid askan på glaset och avsluta med att torka med ett rent och fuktigt kökspapper. OBS! Glaset får bara göras rent när glaset är kall. Kontrollera regelmässigt att övergången mellan glaset SE 17

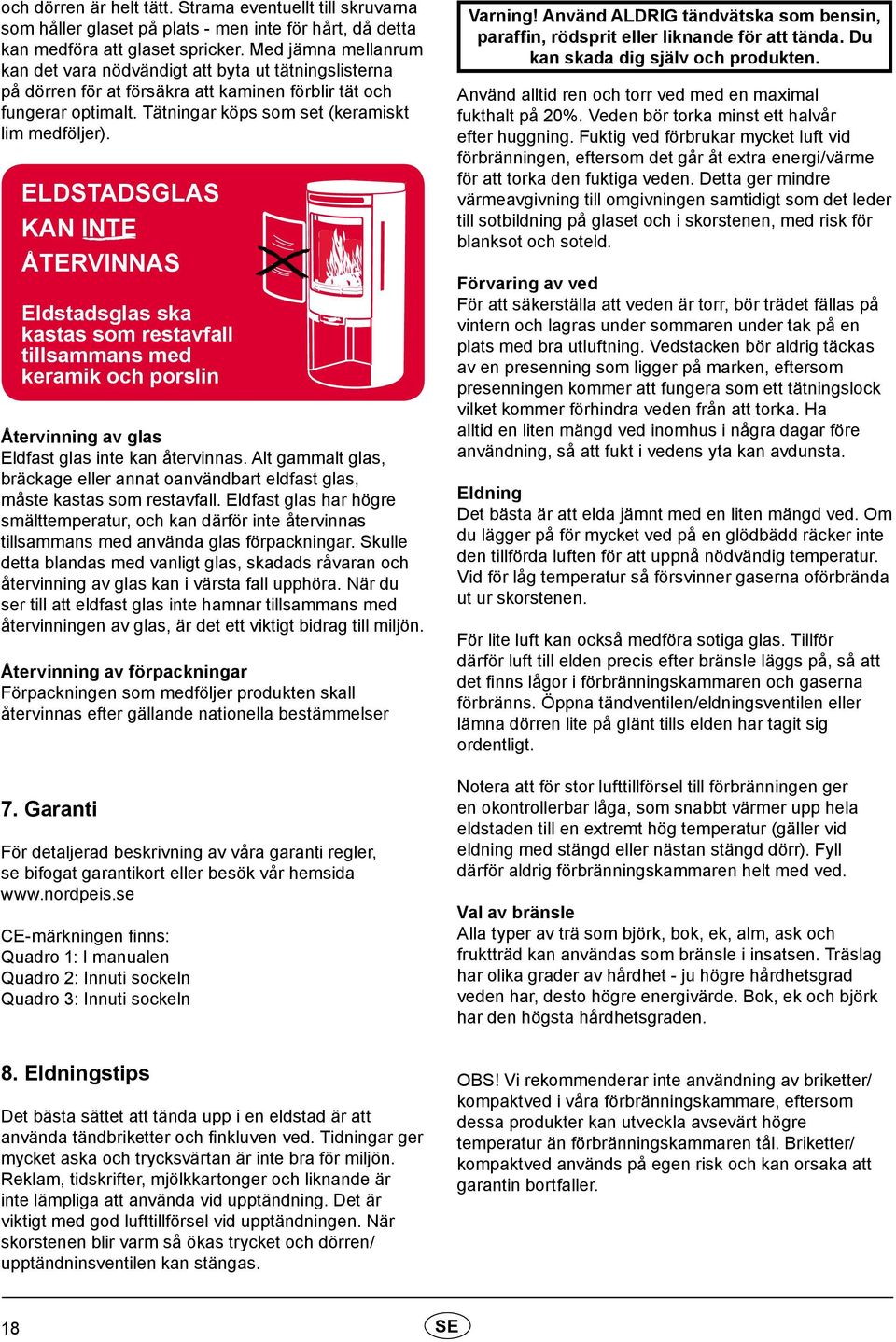

18 och dörren är helt tätt. Strama eventuellt till skruvarna som håller glaset på plats - men inte för hårt, då detta kan medföra att glaset spricker. Med jämna mellanrum kan det vara nödvändigt att byta ut tätningslisterna på dörren för at försäkra att kaminen förblir tät och fungerar optimalt. Tätningar köps som set (keramiskt lim medföljer). ELDSTADSGLAS KAN INTE ÅTERVINNAS Eldstadsglas ska kastas som restavfall tillsammans med keramik och porslin Återvinning av glas Eldfast glas inte kan återvinnas. Alt gammalt glas, bräckage eller annat oanvändbart eldfast glas, måste kastas som restavfall. Eldfast glas har högre smälttemperatur, och kan därför inte återvinnas tillsammans med använda glas förpackningar. Skulle detta blandas med vanligt glas, skadads råvaran och återvinning av glas kan i värsta fall upphöra. När du ser till att eldfast glas inte hamnar tillsammans med återvinningen av glas, är det ett viktigt bidrag till miljön. Återvinning av förpackningar Förpackningen som medföljer produkten skall återvinnas efter gällande nationella bestämmelser 7. Garanti För detaljerad beskrivning av våra garanti regler, se bifogat garantikort eller besök vår hemsida CE-märkningen finns: Quadro 1: I manualen Quadro 2: Innuti sockeln Quadro 3: Innuti sockeln 8. Eldningstips Det bästa sättet att tända upp i en eldstad är att använda tändbriketter och finkluven ved. Tidningar ger mycket aska och trycksvärtan är inte bra för miljön. Reklam, tidskrifter, mjölkkartonger och liknande är inte lämpliga att använda vid upptändning. Det är viktigt med god lufttillförsel vid upptändningen. När skorstenen blir varm så ökas trycket och dörren/ upptändninsventilen kan stängas. Varning! Använd ALDRIG tändvätska som bensin, paraffin, rödsprit eller liknande för att tända. Du kan skada dig själv och produkten. Använd alltid ren och torr ved med en maximal fukthalt på 20%. Veden bör torka minst ett halvår efter huggning. Fuktig ved förbrukar mycket luft vid förbränningen, eftersom det går åt extra energi/värme för att torka den fuktiga veden. Detta ger mindre värmeavgivning till omgivningen samtidigt som det leder till sotbildning på glaset och i skorstenen, med risk för blanksot och soteld. Förvaring av ved För att säkerställa att veden är torr, bör trädet fällas på vintern och lagras under sommaren under tak på en plats med bra utluftning. Vedstacken bör aldrig täckas av en presenning som ligger på marken, eftersom presenningen kommer att fungera som ett tätningslock vilket kommer förhindra veden från att torka. Ha alltid en liten mängd ved inomhus i några dagar före användning, så att fukt i vedens yta kan avdunsta. Eldning Det bästa är att elda jämnt med en liten mängd ved. Om du lägger på för mycket ved på en glödbädd räcker inte den tillförda luften för att uppnå nödvändig temperatur. Vid för låg temperatur så försvinner gaserna oförbrända ut ur skorstenen. För lite luft kan också medföra sotiga glas. Tillför därför luft till elden precis efter bränsle läggs på, så att det finns lågor i förbränningskammaren och gaserna förbränns. Öppna tändventilen/eldningsventilen eller lämna dörren lite på glänt tills elden har tagit sig ordentligt. Notera att för stor lufttillförsel till förbränningen ger en okontrollerbar låga, som snabbt värmer upp hela eldstaden till en extremt hög temperatur (gäller vid eldning med stängd eller nästan stängd dörr). Fyll därför aldrig förbränningskammaren helt med ved. Val av bränsle Alla typer av trä som björk, bok, ek, alm, ask och fruktträd kan användas som bränsle i insatsen. Träslag har olika grader av hårdhet - ju högre hårdhetsgrad veden har, desto högre energivärde. Bok, ek och björk har den högsta hårdhetsgraden. OBS! Vi rekommenderar inte användning av briketter/ kompaktved i våra förbränningskammare, eftersom dessa produkter kan utveckla avsevärt högre temperatur än förbränningskammaren tål. Briketter/ kompaktved används på egen risk och kan orsaka att garantin bortfaller. 18 SE
