Käyttöohje. MediaSolution Group FALCON IP 3 BRI. Sisällys

Transkriptio

1 Sisällys Video Communications FALCON IP 3 BRI 1. Yleistä 3 2. Laitteiston käynnistäminen 3 3. Kaukosäädin Käyttöpainikkeet Hallintapainikkeet 6 4. Yhteyden muodostaminen Yhteyden muodostus manuaalisesti Yhteys puhelinmuistiota käyttäen Puhelinmuistion hallinta Kameran hallinta Etähallinta Kameran muistipaikat Asetukset Verkkoasetukset Videoasetukset Audioasetukset Optiot Muut asetukset Tila (Status) Äänenvoimakkuus Kuva kuvassa toiminne (PIP) Muistiinpanoja / ISDN ja IP/LAN numeroita Laiteen tiedot Yhteyshenkilö / tuki 21 Käyttöohje

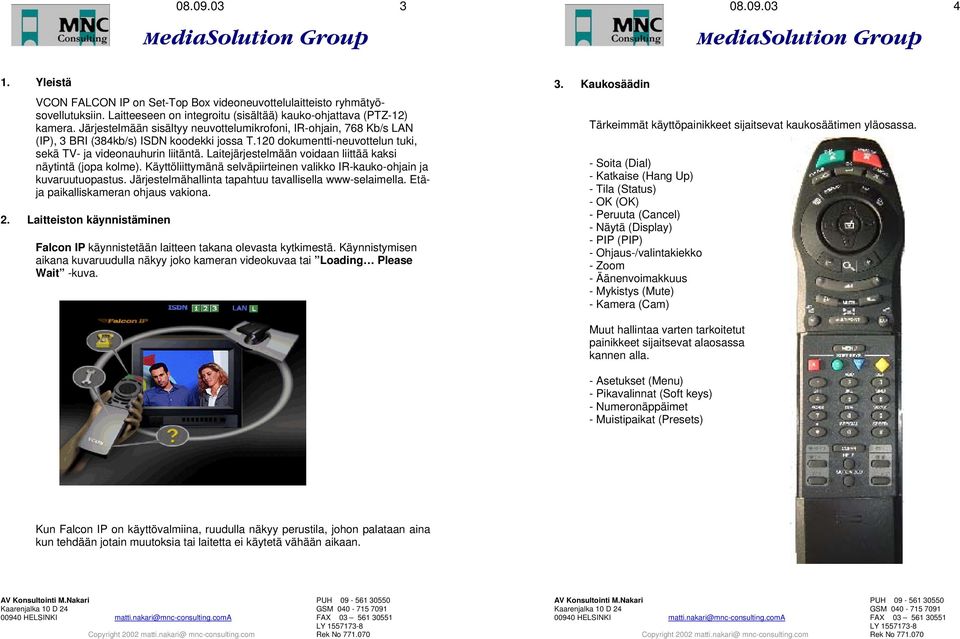

2 Yleistä VCON FALCON IP on Set-Top Box videoneuvottelulaitteisto ryhmätyösovellutuksiin. Laitteeseen on integroitu (sisältää) kauko-ohjattava (PTZ-12) kamera. Järjestelmään sisältyy neuvottelumikrofoni, IR-ohjain, 768 Kb/s LAN (IP), 3 BRI (384kb/s) ISDN koodekki jossa T.120 dokumentti-neuvottelun tuki, sekä TV- ja videonauhurin liitäntä. Laitejärjestelmään voidaan liittää kaksi näytintä (jopa kolme). Käyttöliittymänä selväpiirteinen valikko IR-kauko-ohjain ja kuvaruutuopastus. Järjestelmähallinta tapahtuu tavallisella www-selaimella. Etäja paikalliskameran ohjaus vakiona. 2. Laitteiston käynnistäminen Falcon IP käynnistetään laitteen takana olevasta kytkimestä. Käynnistymisen aikana kuvaruudulla näkyy joko kameran videokuvaa tai Loading Please Wait -kuva. 3. Kaukosäädin Tärkeimmät käyttöpainikkeet sijaitsevat kaukosäätimen yläosassa. - Soita (Dial) - Katkaise (Hang Up) - Tila (Status) - OK (OK) - Peruuta (Cancel) - Näytä (Display) - PIP (PIP) - Ohjaus-/valintakiekko - Zoom - Äänenvoimakkuus - Mykistys (Mute) - Kamera (Cam) Muut hallintaa varten tarkoitetut painikkeet sijaitsevat alaosassa kannen alla. - Asetukset (Menu) - Pikavalinnat (Soft keys) - Numeronäppäimet - Muistipaikat (Presets) Kun Falcon IP on käyttövalmiina, ruudulla näkyy perustila, johon palataan aina kun tehdään jotain muutoksia tai laitetta ei käytetä vähään aikaan.

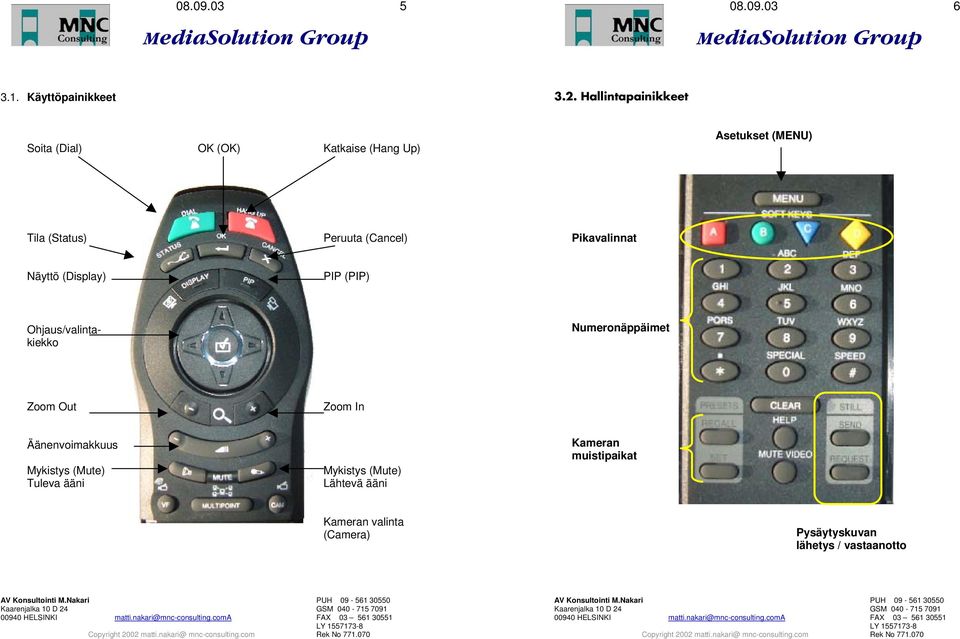

3 Käyttöpainikkeet 3.2. Hallintapainikkeet Soita (Dial) OK (OK) Katkaise (Hang Up) Asetukset (MENU) Tila (Status) Peruuta (Cancel) Pikavalinnat Näyttö (Display) PIP (PIP) Ohjaus/valintakiekko Numeronäppäimet Zoom Out Zoom In Äänenvoimakkuus Mykistys (Mute) Mykistys (Mute) Tuleva ääni Lähtevä ääni Kameran muistipaikat Kameran valinta (Camera) Pysäytyskuvan lähetys / vastaanotto

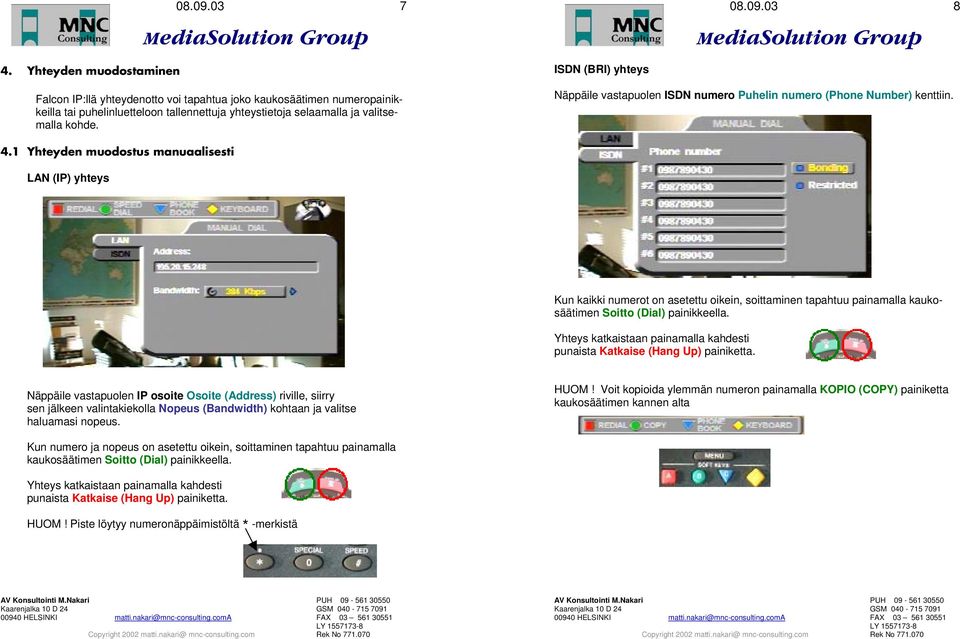

4 Yhteyden muodostaminen Falcon IP:llä yhteydenotto voi tapahtua joko kaukosäätimen numeropainikkeilla tai puhelinluetteloon tallennettuja yhteystietoja selaamalla ja valitsemalla kohde. ISDN (BRI) yhteys Näppäile vastapuolen ISDN numero Puhelin numero (Phone Number) kenttiin. 4.1 Yhteyden muodostus manuaalisesti LAN (IP) yhteys Kun kaikki numerot on asetettu oikein, soittaminen tapahtuu painamalla kaukosäätimen Soitto (Dial) painikkeella. Yhteys katkaistaan painamalla kahdesti punaista Katkaise (Hang Up) painiketta. Näppäile vastapuolen IP osoite Osoite (Address) riville, siirry sen jälkeen valintakiekolla Nopeus (Bandwidth) kohtaan ja valitse haluamasi nopeus. HUOM! Voit kopioida ylemmän numeron painamalla KOPIO (COPY) painiketta kaukosäätimen kannen alta Kun numero ja nopeus on asetettu oikein, soittaminen tapahtuu painamalla kaukosäätimen Soitto (Dial) painikkeella. Yhteys katkaistaan painamalla kahdesti punaista Katkaise (Hang Up) painiketta. HUOM! Piste löytyy numeronäppäimistöltä * -merkistä

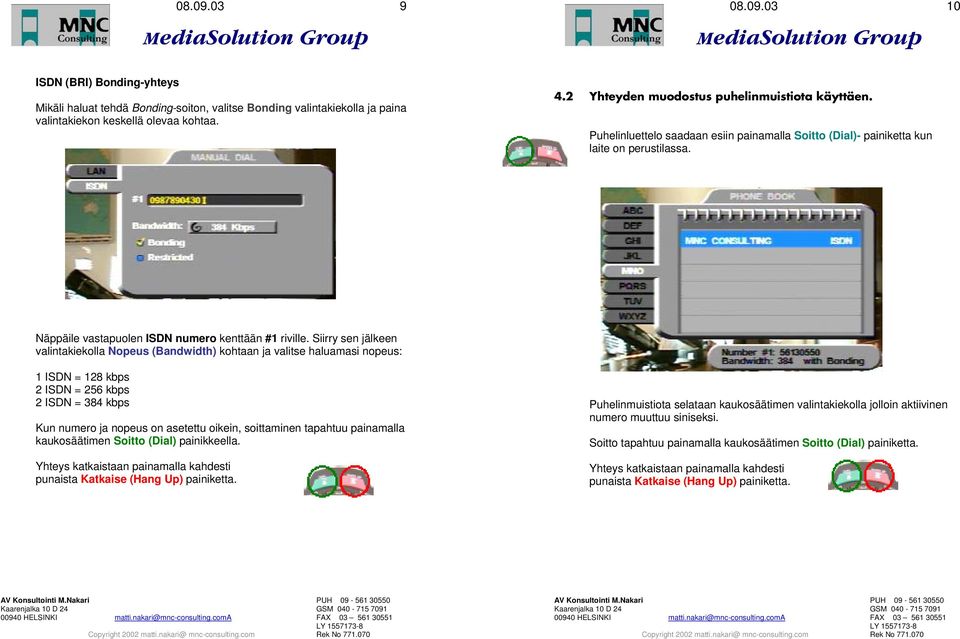

5 9 10 ISDN (BRI) Bonding-yhteys Mikäli haluat tehdä Bonding-soiton, valitse Bonding valintakiekolla ja paina valintakiekon keskellä olevaa kohtaa. 4.2 Yhteyden muodostus puhelinmuistiota käyttäen. Puhelinluettelo saadaan esiin painamalla Soitto (Dial)- painiketta kun laite on perustilassa. Näppäile vastapuolen ISDN numero kenttään #1 riville. Siirry sen jälkeen valintakiekolla Nopeus (Bandwidth) kohtaan ja valitse haluamasi nopeus: 1 ISDN = 128 kbps 2 ISDN = 256 kbps 2 ISDN = 384 kbps Kun numero ja nopeus on asetettu oikein, soittaminen tapahtuu painamalla kaukosäätimen Soitto (Dial) painikkeella. Yhteys katkaistaan painamalla kahdesti punaista Katkaise (Hang Up) painiketta. Puhelinmuistiota selataan kaukosäätimen valintakiekolla jolloin aktiivinen numero muuttuu siniseksi. Soitto tapahtuu painamalla kaukosäätimen Soitto (Dial) painiketta. Yhteys katkaistaan painamalla kahdesti punaista Katkaise (Hang Up) painiketta.

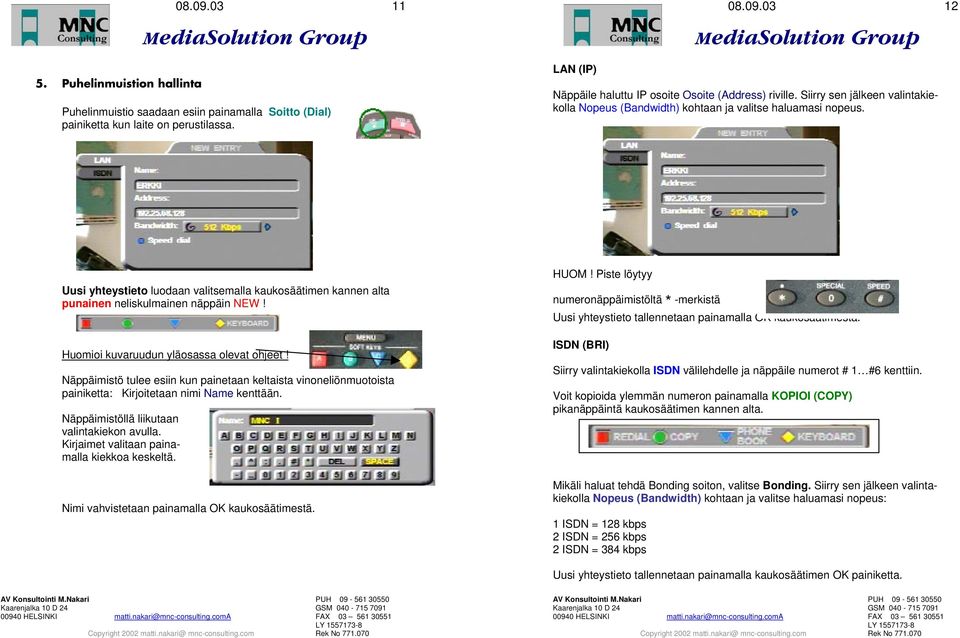

6 Puhelinmuistion hallinta Puhelinmuistio saadaan esiin painamalla Soitto (Dial) painiketta kun laite on perustilassa. LAN (IP) Näppäile haluttu IP osoite Osoite (Address) riville. Siirry sen jälkeen valintakiekolla Nopeus (Bandwidth) kohtaan ja valitse haluamasi nopeus. HUOM! Piste löytyy Uusi yhteystieto luodaan valitsemalla kaukosäätimen kannen alta punainen neliskulmainen näppäin NEW! numeronäppäimistöltä * -merkistä Uusi yhteystieto tallennetaan painamalla OK kaukosäätimestä. Huomioi kuvaruudun yläosassa olevat ohjeet! Näppäimistö tulee esiin kun painetaan keltaista vinoneliönmuotoista painiketta: Kirjoitetaan nimi Name kenttään. Näppäimistöllä liikutaan valintakiekon avulla. Kirjaimet valitaan painamalla kiekkoa keskeltä. Nimi vahvistetaan painamalla OK kaukosäätimestä. ISDN (BRI) Siirry valintakiekolla ISDN välilehdelle ja näppäile numerot # 1 #6 kenttiin. Voit kopioida ylemmän numeron painamalla KOPIOI (COPY) pikanäppäintä kaukosäätimen kannen alta. Mikäli haluat tehdä Bonding soiton, valitse Bonding. Siirry sen jälkeen valintakiekolla Nopeus (Bandwidth) kohtaan ja valitse haluamasi nopeus: 1 ISDN = 128 kbps 2 ISDN = 256 kbps 2 ISDN = 384 kbps Uusi yhteystieto tallennetaan painamalla kaukosäätimen OK painiketta.

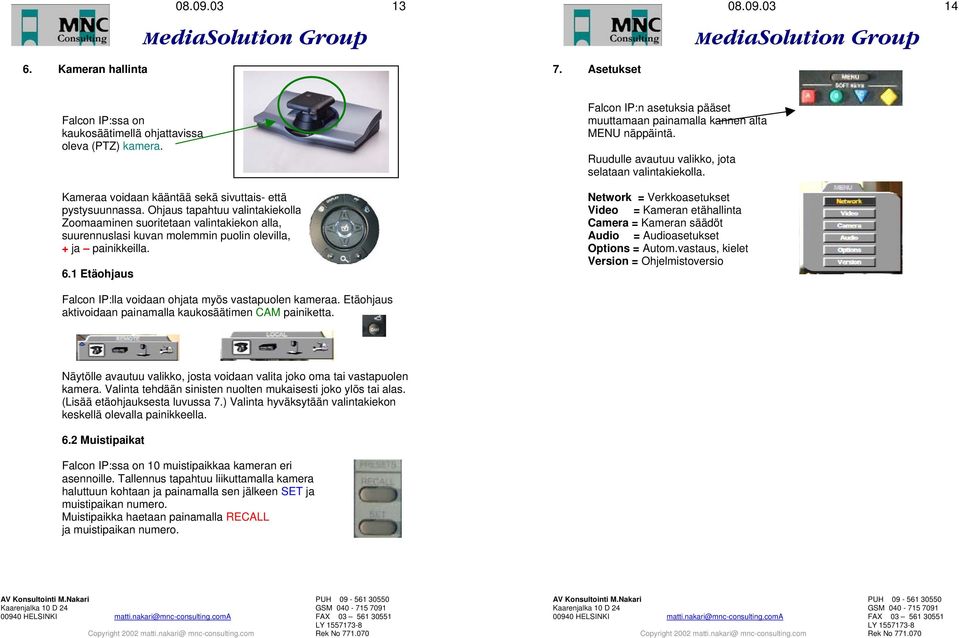

7 Kameran hallinta 7. Asetukset Falcon IP:ssa on kaukosäätimellä ohjattavissa oleva (PTZ) kamera. Kameraa voidaan kääntää sekä sivuttais- että pystysuunnassa. Ohjaus tapahtuu valintakiekolla. Zoomaaminen suoritetaan valintakiekon alla, suurennuslasi kuvan molemmin puolin olevilla, + ja painikkeilla. 6.1 Etäohjaus Falcon IP:n asetuksia pääset muuttamaan painamalla kannen alta MENU näppäintä. Ruudulle avautuu valikko, jota selataan valintakiekolla. Network = Verkkoasetukset Video = Kameran etähallinta Camera = Kameran säädöt Audio = Audioasetukset Options = Autom.vastaus, kielet Version = Ohjelmistoversio Falcon IP:lla voidaan ohjata myös vastapuolen kameraa. Etäohjaus aktivoidaan painamalla kaukosäätimen CAM painiketta. Näytölle avautuu valikko, josta voidaan valita joko oma tai vastapuolen kamera. Valinta tehdään sinisten nuolten mukaisesti joko ylös tai alas. (Lisää etäohjauksesta luvussa 7.) Valinta hyväksytään valintakiekon keskellä olevalla painikkeella. 6.2 Muistipaikat Falcon IP:ssa on 10 muistipaikkaa kameran eri asennoille. Tallennus tapahtuu liikuttamalla kamera haluttuun kohtaan ja painamalla sen jälkeen SET ja muistipaikan numero. Muistipaikka haetaan painamalla RECALL ja muistipaikan numero.

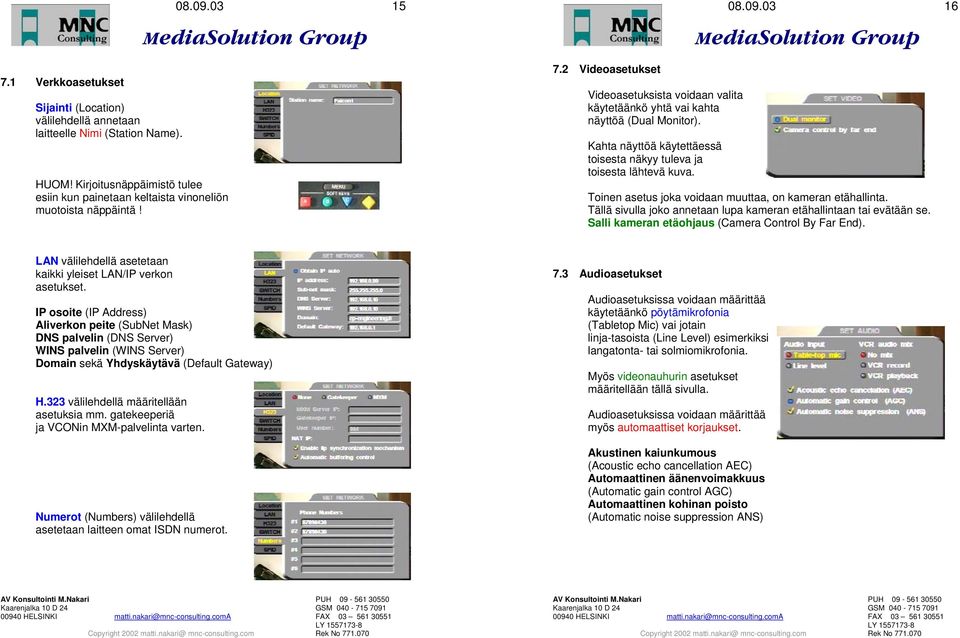

8 Verkkoasetukset Sijainti (Location) välilehdellä annetaan laitteelle Nimi (Station Name). HUOM! Kirjoitusnäppäimistö tulee esiin kun painetaan keltaista vinoneliön muotoista näppäintä! 7.2 Videoasetukset Videoasetuksista voidaan valita käytetäänkö yhtä vai kahta näyttöä (Dual Monitor). Kahta näyttöä käytettäessä toisesta näkyy tuleva ja toisesta lähtevä kuva. Toinen asetus joka voidaan muuttaa, on kameran etähallinta. Tällä sivulla joko annetaan lupa kameran etähallintaan tai evätään se. Salli kameran etäohjaus (Camera Control By Far End). LAN välilehdellä asetetaan kaikki yleiset LAN/IP verkon asetukset. IP osoite (IP Address) Aliverkon peite (SubNet Mask) DNS palvelin (DNS Server) WINS palvelin (WINS Server) Domain sekä Yhdyskäytävä (Default Gateway) H.323 välilehdellä määritellään asetuksia mm. gatekeeperiä ja VCONin MXM-palvelinta varten. 7.3 Audioasetukset Audioasetuksissa voidaan määrittää käytetäänkö pöytämikrofonia (Tabletop Mic) vai jotain linja-tasoista (Line Level) esimerkiksi langatonta- tai solmiomikrofonia. Myös videonauhurin asetukset määritellään tällä sivulla. Audioasetuksissa voidaan määrittää myös automaattiset korjaukset. Numerot (Numbers) välilehdellä asetetaan laitteen omat ISDN numerot. Akustinen kaiunkumous (Acoustic echo cancellation AEC) Automaattinen äänenvoimakkuus (Automatic gain control AGC) Automaattinen kohinan poisto (Automatic noise suppression ANS)

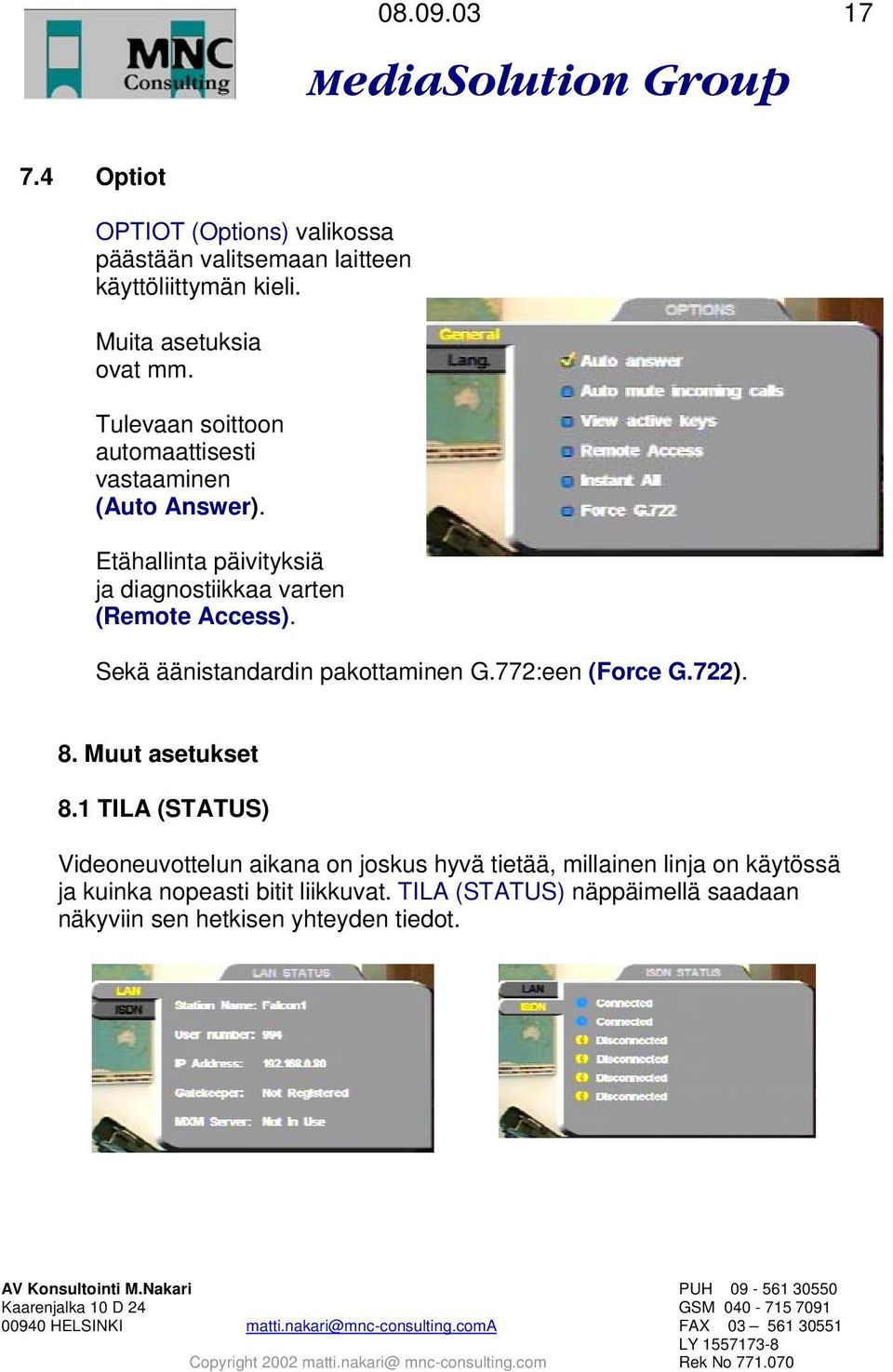

9 Optiot OPTIOT (Options) valikossa päästään valitsemaan laitteen käyttöliittymän kieli. Muita asetuksia ovat mm. Tulevaan soittoon automaattisesti vastaaminen (Auto Answer). Etähallinta päivityksiä ja diagnostiikkaa varten (Remote Access). Sekä äänistandardin pakottaminen G.772:een (Force G.722). 8. Muut asetukset 8.1 TILA (STATUS) Videoneuvottelun aikana on joskus hyvä tietää, millainen linja on käytössä ja kuinka nopeasti bitit liikkuvat. TILA (STATUS) näppäimellä saadaan näkyviin sen hetkisen yhteyden tiedot.

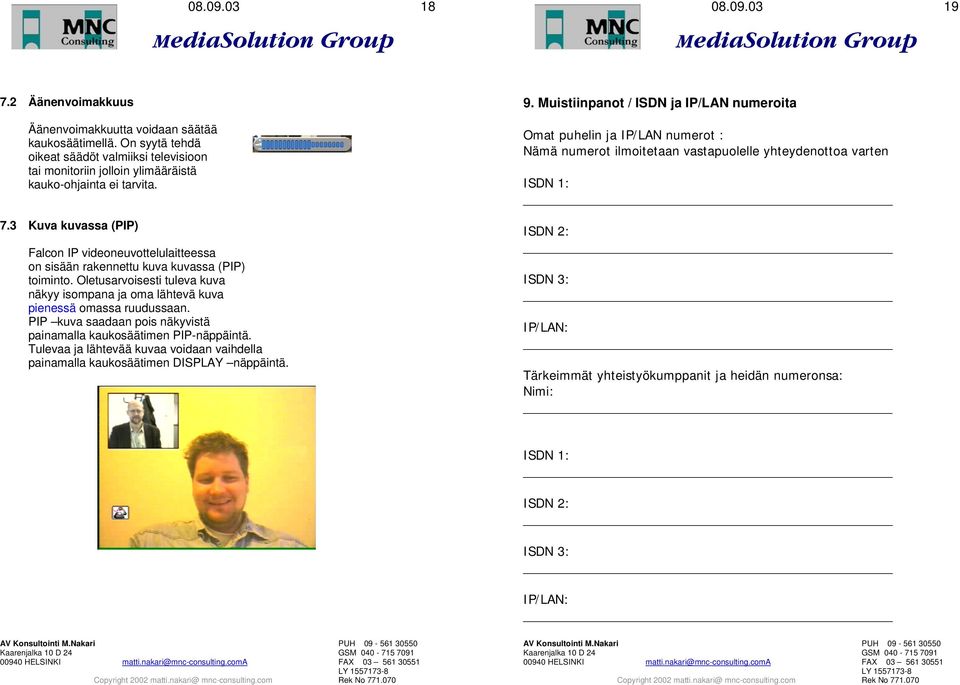

10 Äänenvoimakkuus Äänenvoimakkuutta voidaan säätää kaukosäätimellä. On syytä tehdä oikeat säädöt valmiiksi televisioon tai monitoriin jolloin ylimääräistä kauko-ohjainta ei tarvita. 7.3 Kuva kuvassa (PIP) Falcon IP videoneuvottelulaitteessa on sisään rakennettu kuva kuvassa (PIP) toiminto. Oletusarvoisesti tuleva kuva näkyy isompana ja oma lähtevä kuva pienessä omassa ruudussaan. PIP kuva saadaan pois näkyvistä painamalla kaukosäätimen PIP-näppäintä. Tulevaa ja lähtevää kuvaa voidaan vaihdella painamalla kaukosäätimen DISPLAY näppäintä. 9. Muistiinpanot / ISDN ja IP/LAN numeroita Omat puhelin ja IP/LAN numerot : Nämä numerot ilmoitetaan vastapuolelle yhteydenottoa varten ISDN 1: ISDN 2: ISDN 3: IP/LAN: Tärkeimmät yhteistyökumppanit ja heidän numeronsa: Nimi: ISDN 1: ISDN 2: ISDN 3: IP/LAN:

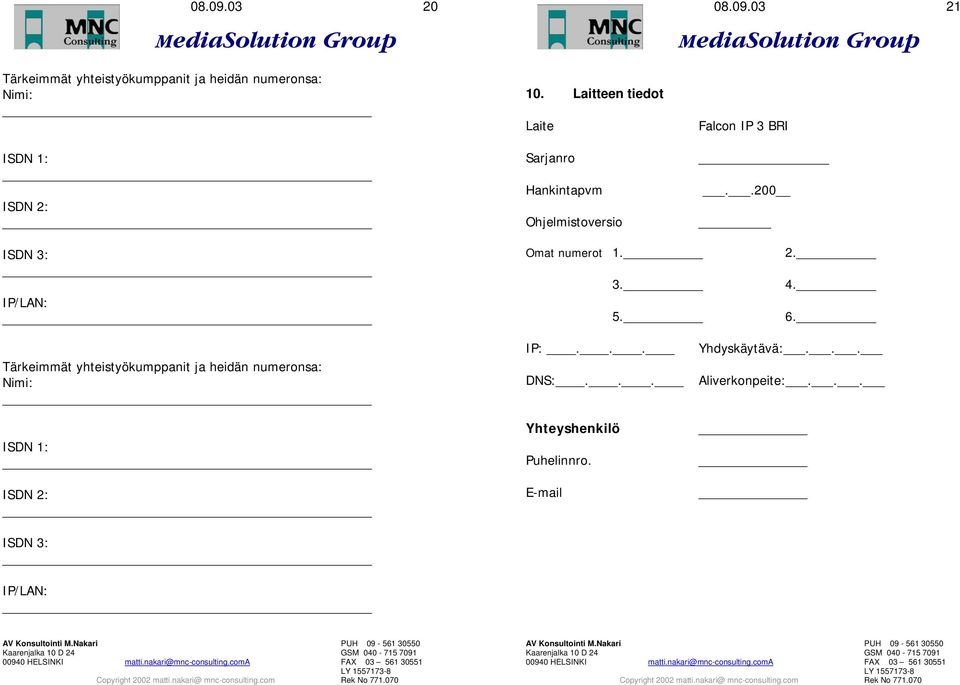

11 20 21 Tärkeimmät yhteistyökumppanit ja heidän numeronsa: Nimi: 10. Laitteen tiedot Laite Falcon IP 3 BRI ISDN 1: ISDN 2: Sarjanro Hankintapvm..200 Ohjelmistoversio ISDN 3: IP/LAN: Omat numerot Tärkeimmät yhteistyökumppanit ja heidän numeronsa: Nimi: ISDN 1: ISDN 2: IP:... Yhdyskäytävä:... DNS:... Aliverkonpeite:... Yhteyshenkilö Puhelinnro. ISDN 3: IP/LAN:
