1 Danfoss Drives VLT Tuotekuvasto

2 ++ Taajuusmuuttajien johtava valmistaja Kaksituhatta työntekijää johdettuna Tanskan Gråstenista kehittää, valmistaa, myy ja huoltaa taajuusmuuttajia yli sadassa maassa. Tuotteita valmistetaan Yhdysvalloissa Erityisesti korkea tehoiset tuotteet ja Aasiassa, mutta päätuotanto tapahtuu tehtailla Gråstenissa, Tanskassa, missä työskentelee puolet työntekijöistä. Danfoss Bauer vaihdemoottorit valmistetaan Esslingenissä, Saksassa. Danfossin menestys on vahva yhdistelmä teknologian ja sovellustietouden yhdistämistä kaikkialta maailmasta ja sen yhdistämistä edelleen pitkälle kehitettyyn organisaatioon tuotekehityksen, jakeluketjun, logistiikan ja kohteissa olemisen osalta, missä tahansa maapallolla. Tuotteiden muotoilussa ja kehityksessä teemme tiivistä yhteistyötä asiakkaidemme kanssa, spesifioiden heidän tarpeensa ominaisuuksien ja käyttöliittymän osalta. Danfoss Drives omistautuu prosessin jokaiseen vaiheeseen kunnes taajuusmuuttaja on asiakkaan käytössä. Danfoss Drives osaston kehittäjät ovat täysin omaksuneet modulaarisuuden periaatteet kehityksessä niin rakenteen, tuotannon kuin kokonaisuuksien osalta. Jokainen toiminto on kehitetty rinnan teknologialle eristettyjen alustojen ja käyttöliittymän välillä joissa elementit on tarkkaan määritelty. Tämä mahdollistaa kehityksen kohdistamisen jokaiseen elementtiin rinnakkain, samalla vähentäen markkinoille tuontiaikaa ja varmistaa, että asiakkaalla on käytössään aina hyöty viimeisimmistä ominaisuuksista. Idea uniikista modulaarisesta rakenteesta on peruste pitkälti automatisoituun laadukkaaseen valmistus prosessiin, missä Danfoss Drives ottaa vastuun jokaisesta elementistä alkaen puolijohteiden perusteista virtamoduuleihin. Virtamoduulit valmistaa Danfoss Silicon Power, Schleswig, Saksassa. Korkeat laatuvaatimukset ja tehtaiden tehokkaat tuotantoympäristöt takaavat, että Danfoss Silicon Power moduulit ovat vastaus teollisuuden vaatimuksiin teollisuuden sektoreilla, jotka ovat korkeasti automatisoituja kuten autoteollisuus. Kun puhumme laadusta, toimittamisesta ja yhteistyöstä, Danfoss luo korkeat vaatimukset alihankkijoilleen niin konsernin sisällä kuin ulkopuolellakin. Johtuen tinkimättömästä automaation tasosta Danfoss voi valmistaa asiakkaalle konfiguroidun laitteen 1.6 miljoonasta mahdollisesta konfiguraatiosta kahdessa tunnissa. Yksilöivä tuotekoodi määrittelee täysin taajuusmuuttajan ja se voidaan tehdä internetissä; se määrittää kaikki taajuusmuuttajan elementit, elektroniikan ja koteloinnin. Kun yksilöity tuotekoodi lähetään valmistusosastolle voidaan tuotteen valmistus aloittaa. Tuotetta testataan valmistus prosessin aikana kaikissa vaiheissa alkaen visuaalisesta piirilevyn tarkistuksesta, jossa tarkistetaan, että kaikki komponentit ovat asennettu oikein. Heti kun piirilevyn komponenttienladonta on valmis sen täytyy läpäistä automatisoitu piirien testaus. Kun taajuusmuuttajan kokoonpano on valmis, kaikki taajuusmuuttajat testataan ominaisuuksia vastaavalla rasitustestillä oikealla moottorikuormalla. Taajuusmuuttajan valmistuksen aikana tulostuu laitteen ohjekirja, joka on valmiina pakattavaksi laitteen mukaan. Tämä ei mahdollista ainoastaan oikean kielistä ohjetta vaan myös aina ohjeen uusimman version. Tilauksen mukainen tuotanto on nykypäivää. Taajuusmuuttajan lähtiessä tehtaalta, yksi yli 60 paikallisesta Danfoss myyntikonttorista varmistaa että taajuusmuuttaja tulee oikein asennetuksi ja käyttöönotetuksi.käyttöönoton jälkeen voidaan määrittää asiakkaan kanssa sopiva huoltosopimus, asiakkaan tarpeiden mukaan. Danfoss Drives ajattelee vain asiakasta jokaisessa tuotannon vaiheessa, kehitettäessä uutta teknologiaa tai ominaisuuksia, kunnes tuotteesta tulee erittäin monipuolisesti ohjelmoitava massatuotannossa valmistettava laite, myös asennukseen ja huoltoon asti.

3 Sisällysluettelo VLT Micro Drive VLT Micro Drive on yleiskäyttöön tarkoitettu taajuusmuuttaja enintään 7.5 kw vaihtovirtamoottoreille. Tämä erittäin pieni taajuusmuuttaja on äärimmäisen vahva ja luotettava. Sivu 4 VLT MCD 100 Pehmeäkäynnistin Pienikokoinen Asenna ja unohda pehmeäkäynnistin enintään 11 kw:n vaihtovirtamoottoreihin. Sivu 20 VLT 2800 Sarja Erittäin kompakti taajuusmuuttajasarja asennettavaksi kylki-kylkeen ja soveltuu erittäin pieni-tehoisiin järjestelmiin. VLT MCD 200 Pehmeäkäynnistin Kompakti ja kustannustehokas mallisto. Uusimman tekniikan johdosta MCD200 - laitteet ovat hyvin kompakteja ja niiden lämpöhäviöt hyvin pieniä. Sivu 22 Sivu 6 VLT AutomationDrive VLT AutomationDrive on äärimmäisen joustava ja sopiva kaikkiin teollisuussovelluksiin perusnopeussäädöstä dynaamisiin servosovelluksiin. VLT MCD 3000 Pehmeäkäynnistin Parhaat pehmeäkäynnistimen toiminnot. Huipputoiminnot käynnistykseen, pysäytykseen ja suojaukseen. Sivu 24 Sivu 8 VLT HVAC Drive VLT HVAC Drive integroituu ja kommunikoi saumattomasti kaikkien HVAC laitteiden kanssa. Tuotetta voi hallinnoida rakennusautomaatio - järjestelmän avulla tai se voi toimia yksittäisenä laitteena. Sivu 10 VLT AQUA Drive VLT AQUA Drive on täydellinen ratkaisu nykyajan pumppu ja puhallin sovelluksiin, joita käytetään veden ja jäteveden käsittelyssä. Sivu 12 VLT High Power Drives VLT high power drives -sarja vähentää energian kulutusta. Korkean hyötysuhteen VLT tuotteena myös taajuusmuuttajan aiheuttamat jäähdytyskustannukset pienevät. Sivu 14 VLT FCD 300 Hajautettu järjestelmä VLT FCD 300 on täysiverinen taajuusmuuttaja, joka on tarkoitettu hajautettuun asennukseen. FCD 300 voidaan asentaa seinälle moottorin lähelle tai suoraan moottorin päälle. Sivu 16 VLT FCM 300 Taajuusmuuttamoottori VLT FCM 300 Sarja on erittäin kompakti vaihtoehto normaalille ratkaisulle, jossa VLT taajuusmuuttaja ja moottori ovat erillislaitteita. Sivu 18

4 VLT Micro Drive VLT Micro Drive on yleiskäyttöön soveltuva taajuusmuuttaja, joka voi hallita AC moottoreita aina 7.5 kw asti. Pieni taajuusmuuttaja, joka on äärimmäisen vahva ja luotettava. RoHS yhteensopiva VLT Micro Drive valmistetaan kunnioittaen ympäristöä ja se on RoHS direktiivin vaatimusten mukainen. Soveltuvin käyttötarkoitus: Teollisuuden sovelluksiin HVAC sovelluksiin OEM Tehoalue: 1 vaihe V AC...0,18 2,2 kw 3 vaihe V AC...0,25 3,7 kw 3 vaihe V AC...0,37 7,5 kw Pinnoitetut piirilevyt vakiona agressiivisiin käyttöympäristöihin. Kiinnitä Kytke...ja moottori on käytössäsi. 4

5 Ominaisuudet Verkkojännite (L1, L2, L3): Verkkojännite...1 x V ±10%, 3 x V ±10% x V ±10% Lähdön ominaisuudet (U, V, W): Lähdön jännite % virtalähteen jänitteestä Lähdön taajuus Hz (VVC+ tila), Hz (U/f tila) Lähdön vaihtelu...rajoittamaton Ramppiajat sekuntia Digitaalitulot: Ohjelmoitavat tulot...5 Logiikka... PNP tai NPN Jännitetaso V Pulssitulot: Ohjelmoitavat pulssitulot...1* Jännitetaso V DC (PNP posit. logiikka) Pulssitulon taajuus Hz * Yksi digitaalitulo voidaan käyttää pulssitulona Analogiatulot: Analogiatulot...2 Tilat...1 virta/1 jännite tai virta Jännitetaso V (skaalattava) Virtataso... 0/4 20 ma (skaalattava) Analogialähdöt: Ohjelmoitavat analogisetlähdöt...1 Analogialähdön virta-alue...0/4 20 ma Relelähdöt: Ohjelmoitavia relelähtöjä... 1 (240 VAC, 2 A) Hyväksynnät: CE, C-tick, UL Väyläkommunikaatio: FC Protocol Modbus RTU Tilausnumerot Teho [kw] Virta [I-nom.] 200 V 400 V Virta 1 vaihe 3 vaihe 3 vaihe [I-nom.] 0,18 1,2 132F ,25 1,5 132F ,37 2,2 132F F ,2 132F ,75 4,2 132F F ,2 132F ,5 6,8 132F F ,7 132F ,2 9,6 132F F ,3 132F ,0 7,2 132F ,7 15,2 132F , F 0026 Micro taajuusmuuttajat 1,5 kw:sta ylöspäin 5, F 0028 sisältävät jarruvastus option 7,5 15,5 132F

6 VLT 2800 Sarja VLT sarja kuuluu markkinoiden pienitehoisimpiin monitoimitaajuusmuuttajiin. Suunniteltu tilaa säästävään kylki-kylkeen asennukseen. Voit valita sen esim. moottorikelojen, RFI- suuodattimen, LC+1B- suoda-tinten kanssa. VLT 2800 on uudenaikainen ja monipuolinen taajuusmuuttaja jota on helppo käyttää. Pika-asetusvalikko sisältää periaatteessa kaikki taajuusmuuttajan käyttöönottoon tarvittavat parametrit. Nopea asennus ja huolto. Mukautuva kiinnitystapa Tuoteturvallisuus 100 % oikosulunkestävä 100 % maavikasuoja Suojas verkkovirran transienteilta Kytkentä tuloon Kytkentä lähtöön Galvaaninen erotus Suunniteltu standardin EN50178 mukaan Tarkkapysäytys Perinteisesti taajuusmuuttajat luottavat digitaalitulojen jaksolliseen mittaukseen, odottaessaan pysäytyskäskyä. Tämä voi johtaa ei toivottuihin viiveisiin, kun taajuusmuuttajan ohjelma mittaa kaikki sisäänmenot, ohjelman viive voi olla jopa 10 ms. Tästä on haittaa tyypillisissä pakkaus sovelluksissa. Pakkaus nopeudella 1 metri/sekunnissa, viive aiheuttaa ±10 mm virheen. VLT 2800 sarjassa, pysäytyskäsky on keskeytys eikä skannausohjelman osa. Pysäytyksen tarkkuus paranee. Edellä mainitun esimerkkimme virhe olisi ±1 mm. Tarkkapysäytys laskurilla Pulssikäynnistyksen jälkeen, VLT2800 toimii kunnes käyttäjän ohjelmoima pulssien määrä saavutetaan, pulssit mitataan liittimestä 33. Pysäytys käskyn synnyttyä, käytetään pysäytykseen normaalia pysäytys ramppia. Pysäytys signaalilaskuri nollataan ja laite on valmis käynnistys pulssia varten. Pulssilaskurin liitin on tehty käsittelemään 24V pulsseja lähettimeltä 1024 ppr. Enimmäisnäytteenotto taajuus 67,600 Hz. 6

7 Ominaisuudet Verkkojännite (L1, L2, L3): Verkkojännite: VLT V (N, L1)...1 x 220/230/240 V ±10% VLT V...3 x 200/208/220/230/240 V ±10% VLT V...3 x 380/400/415/440/480 V ±10% Verkkojännitteen taajuus...50/60 Hz ± 3 Hz Verkkojännitteen suurin vaihtelu...± 2.0% nimellisverkkojännitteestä Todellisen tehon kerroin (λ) nimellisestä nimelliskuormituksesta Siirrosvirran tehokerroin (cosф)... lähes pätöteho (> 0.98) Kytkentöjä verkkojännitetehoon L1, L2, L3...2 kertaa/min. Suurin oikosulkuvirta...100,000 A Lähtötiedot (U, V, W): Lähtöjännite % syöttöjännitteestä Lähtötaajuus Hz, Hz Moottorin nimellisjännite, V laitteet /208/220/230/240 V Moottorin nimellisjännite, V laitteet...380/400/415/440/460/480 V Moottorin nimellistaajuus...50/60 Hz Kytkentä lähtöön...rajoittamaton Ramppiajat sek. Momentti: Käynnistysmomentti (Pysyvä)...160% in 1 min.* Käynnistysmomentti (Muuttuva)...160% in 1 min.* Käynnistysmomentti (parametri 119 korkea käynnistysmomentti) 180% 0.5 ajan.* Ylimomentti (Pysyvä) %* Ylimomentti (Muuttuva) %* *Prosenttiluku viittaa taajuudenmuuttajan nimellisvirtaan. Ohjauskortti, nimellistulot: Ohjelmoitavia digitaalituloja...5 Liittimet...18, 19, 27, 29, 33 Jännitetaso V DC (PNP positiivinen logiikka) Jännitetaso, looginen 0...< 5 V DC Jännitetaso, looginen 1...> 10 V DC Suurin jännite tulossa...28 V DC Tulon resistanssi, Ri (liittimet 18, 19, 27, 29)... noin 4 kω Tulon resistanssi, Ri (liitin 33)... noin 2 kω Kaikki digitaalitulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Ohjauskortti, analogiatulot: Analogisia jännitetuloja...1 Liitin...53 Jännitetaso V DC (skaalattava) Tuloresistanssi, Ri...noin10 kω Maksimijännite...20 V Analogisia virtatuloja...1 Liitin Virta alue... 0/4 20 ma (skaalattava) Tuloresistanssi, Ri... noin 300 Ω Maksimijännite...30 ma Analogiatulon resoluutio...10 bittiä Tarkkuus analogiatulossa... suurin virhe 1% täydestä näyttämästä Pyyhkäisyväli msek Analogiatulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Ohjauskortti, pulssitulo: Ohjelmoitavia pulssituloja...1 Liitin...33 Maks. taajuus liittimessä khz (Push-pull) Maks. taajuus liittimessä khz (avokollektori) Min. taajuus liittimessä Hz Jännitetaso V DC (PNP positiivinen logiikka) Jännitetaso, looginen 0...< 5 V DC Jännitetaso, looginen 1...> 10 V DC Suurin jännite tulossa...28 V DC Tuloresistanssi, Ri... noin 2 kω Pyyhkäisyväli msek Resoluutio...10 bittiä Tarkkuus (100 Hz 1 khz) liitin Suurin virhe: 0.5% täydestä näytt. Tarkkuus (1 khz 67.6 khz) liitin 33...Suurin virhe: 0.1% täydestä näytt. Pulssitulo (liitin 33) on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Ohjauskortti, digitaali-/pulssilähdöt: Ohjelmoitavia digitaali-/pulssilähtöjä...1 kpl Liitin...46 Jännitetaso digitaali-/pulssilähdössä V DC (O.C PNP) Enimmäisvirta digitaali-/pulssilähdöstä...25 ma Enimmäiskuorma digitaali-/pulssilähdössä... 1 kω Suurin kapasitanssi (kun taajuuslähtönä) nf Vähimmäistaajuus käytettäessä taajuuslähtönä Hz Enimmäistaajuus käytettäessä taajuuslähtönä...10 khz Taajuuslähdön tarkkuus...enimmäisvirhe: 0.2% täydestä näyttämästä Taajuuslähdön resoluutio bittiä Digitaalilähtö on erotettu galvaanisesti syöttöjännitteestä (PELV), mutta sillä on sama potentiaali kuin analogia- ja digitaalituloilla ja lähdöillä. Ohjauskortti, analogialähdöt: Ohjelmoitavia analogialähtöjä...1 Liitin...42 Virta-alue analogialähdössä... 0/4 20 ma Suurin kuorma runkoon analogialähdössä Ω Analogialähdön tarkkuus...enimmäisvirhe: 1.5% täydestä näyttämästä Analogialähdön resoluutio...10 bittiä Analogialähtö on erotettu galvaanisesti syöttöjännitteestä (PELV), mutta sillä on sama potentiaali kuin analogia- ja digitaalituloilla ja lähdöillä. Ohjauskortti, 24 VDC lähtö: Liitin...12 Enimmäiskuorma ma 24 VDC on erotettu galvaanisesti syöttöjännitteestä (PELV), mutta sillä on sama potentiaali kuin analogia- ja digitaalituloilla ja lähdöillä. Ohjauskortti, 10 VDC lähtö: Liitin...50 Lähtöjännite V ± 0.5 V Enimmäiskuorma...15 ma 10 VDC on erotettu galvaanisesti syöttöjännitteestä (PELV), mutta sillä on sama potentiaali kuin analogia- ja digitaalituloilla ja lähdöillä. Ohjauskortti, RS 485 tiedonsiirto: Liittimet...68 (TX+, RX+), 69 (TX-, RX-) Liitin V Liitin 70...maapotentiaali liittimet 67, 68 ja 69 Täysin erotettu galvaanisesti. Relelähdöt: Ohjelmoitavia relelähtöjä...1 Liitin, ohjauskortti (auki), 1-2 (kiinni) Suurin kuorma (AC) liittimissä 1-3, 1-2, ohjauskortti V AC, 2 A Pienin kuorma liittimissä 1-3, 1-2, ohjauskortti V DC 10 ma, 24 V AC 100 ma Releen katkaisin on erotettu muusta virtapiiristä vahvistetulla eristyksellä. Kaapelien pituudet ja poikkipinta-alat: Moottorikaapelin enimmäispituus: Suojattu m Suojaamaton m Suojattu kaapeli ja moottorikuristimet m Suojaamaton kaapeli ja moottorikuristimet m Suojattu kaapeli ja RFI/1B suodin V, 100 m Suojattu kaapeli ja RFI/1B tai RFI 1B/LC suodin V, 25 m Ohjauskaapelin enimmäispoikkipinta-ala, jäykkä kaapeli mm 2 /16 AWG (2 x 0.75 mm 2 ) Ohjauskaapelin enimmäispoikkipinta-ala, taipuisa kaapeli...1 mm 2 /18 AWG Ohjauskaapelin enimmäispoikkipinta-ala, sisävaipalla varustettu johdin mm 2 /20 AWG EN A ja EN B -normien noudattaminen edellyttää joissakin tapauksissa lyhyempien moottorikaapeleiden käyttöä. 7

8 VLT AutomationDrive VLT AutomationDrive FC 300 on erittäin monipuolisesti ohjelmoitava ja ohjaa mitä tahansa moottoria missä tahansa sovelluksessa tai mitä tahansa laitetta teollisuudessa. Määritä vaatimuksesi ja räätälöimme sinulle taajuusmuuttajan muutamassa tunnissa - massatuotteen hinnalla. Tehoalueet FC301: kw... ( V) kw... ( V) kw... ( V) Tehoalueet FC302: kw... ( V) kw... ( V) kw... ( V) kw... ( V) Yhden taajuusmuuttajan konsepti One-Drive konsepti kattaa koko tuotantolinjan tai laitteen, tällä saavutetaan suuria hyötyjä laitteen käyttöönotossa, käytössä ja huollossa. Taajuusmuuttajan modulaarinen rakenne mahdollistaa helpon laajennettavuuden, sekä uusien ominaisuuksien käyttöönoton tulevaisuudessa. Laitteeseen ohjelmoitu manuaali tekee käytöstä helppoa ja sisäänrakennettu ohjelmoitava logiikka mahdollistaa perusohjelmoinnissa monet yleisimmät PLC toiminnot. Plug and play Sinun ei tarvitse irrottaa johtimia liittimistä, kun irrotat VLT AutomationDrive:n. Irrota vain liitin piirilevyltä. Liityntä optio Väylä optio, kuten yläpuolella esitetty, liitäntäpiste etupaneelin alla valmiina. Se voidaan kääntää ylösalaisin, jos haluat kaapelin kytkeytyvän ylhäältäpäin. USB liitäntä VLT AutomationDrive voidaan ottaa käyttöön ja sen toimintoja valvoa käyttäen USB kaapelia tai väyläliitäntää. Tarvitset seuraavia ohjelmia: Wizards, Data transfer tool, VLT MCT 10 -ohjelmisto. Käyttöönotto etätyönä VLT AutomationDrive:n ohjaus tehdään laitteen etupaneelista. Paneeli voidaan irrottaa ja siirtää tai laite voidaan ohjelmoida myös kaapelin avulla käyttäen VLT MCT -ohjelmistoa. 8

9 Ominaisuudet Verkkojännite (L1, L2, L3): Verkkojännite V ±10% Verkkojännite...FC 301: V / FC 302: V ±10% Verkkojännite... FC 302: V ±10% Verkkojännitteen taajuus...50/60 Hz Päävaiheiden välinen maksimiepätasapaino...± 3.0%... nimellisverkkojännitteestä Todellisen tehon kerroin (λ) nimellisestä kuormituksesta Perusaallon tehokerroin (cosф) lähellä yhtä... (> 0.98) Verkkojännitteen kytkentä L1, L2, L3 (käynnistyksiä) enintään 2 kertaa/min. Standardin EN mukainen ympäristö... ylijänniteluokka III/... likaantumisaste 2 Yksikkö soveltuu käytettäväksi piirissä, joka ei pysty tuottamaan enempää kuin RMS symmetristä ampeeria, 240/480/600 V maksimi. Digitaalitulot: Ohjelmoitavat digitaalitulot...fc 301: 4 (5) / FC 302: 4 (6) Liittimet...18, 19, 27 1), 29 1), 32, 33, 37 2) Logiikka...PNP tai NPN 3) Jännitetaso V DC Jännitetaso, looginen 0 PNP...< 5 V DC Jännitetaso, looginen 1 PNP...> 10 V DC Jännitetaso, looginen 0 NPN3...> 19 V DC Jännitetaso, looginen 1 NPN3...< 14 V DC Enimmäisjännite tulossa...28 V DC Tuloresistanssi, Ri... noin 4 kω Kaikki digitaalitulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. 1) Liittimet 27 ja 29 voidaan myös ohjelmoida digitaalilähdöiksi. 2) Liitin 37 on saatavilla vain FC 302 tuotteessa. Voi käyttää vain safe stop tulona. Liitin 37 soveltuu käytettäväksi category 3 asennuksissa EN standardin mukaisesti (safe stop käyttö category 0 EN standardin mukaisesti). 3) Poikkeus: Liitin 37 on kiinteästi PNP logiikka. Analogiatulot: Ohjelmoitavat analogiatulot...2 Liittimet...53, 54 Toimintatilat... jännite tai virta Toimintatilan valinta...kytkin S201 ja kytkin S202 Jännite -tila...kytkin S201/kytkin S202 = OFF (U) Jännitetaso...FC 301: 0 to + 10 / FC 302: -10 to +10 V (skaalattava) Tuloresistanssi, Ri... noin 10 kω Enimmäisjännite... ± 20 V Virta -tila...kytkin S201/kytkin S202 = ON (I) Virtataso... 0/4 tai 20 ma (skaalattava) Tuleresistanssi, Ri... noin 200 Ω Enimmäisvirta...30 ma Analogiatulojen resoluutio...10 bittiä (+ sign) Analogiatulon tarkkuus...max. error 0.5% of full scale Kaistanleveys...FC 301: 20 Hz / FC 302: 100 Hz Analogiatulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Pulssi-/anturitulot: Ohjelmoitavia pulssi-/anturituloja...2/1 Liittimet pulssi-/anturi... 29, 33 1) / 18, 32, 33 2) Enimmäistaajuus liittimissä 18, 29, 32, khz (Push-pull driven) Enimmäistaajuus liittimissä 18, 29, 32, khz (avokollektori) Vähimmäistaajuus liittimissä 18, 29, 32, Hz Jännitetaso...see section on Digital input Enimmäisjännite tulossa...28 V DC Tuloresistanssi, Ri... noin 4 kω Pulssitulon tarkkuus (0.1 1 khz)...enimmäisvirhe: 0.1% täydestä...näyttämästä Anturitulon tarkkuus (1 110 khz)... Enimmäisvirhe: 0.05% täydestä...näyttämästä 32 (A), 33 (B) ja 18 (Z) Pulssi ja anturitulot (liittimet 18, 29, 32, 33) on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. 1) Pulssitulot liittimet 29 ja 33 2) Anturitulot: 18 = Z, 32 = A, ja 33 = B Digitaalilähdöt: Ohjelmoitavia digitaali-/pulssilähtöjä...2 Liittimet... 27, 29 1) Jännitetaso digitaali-/pulssilähdössä V Enimmäiskuorma digitaali-/pulssilähdössä... 1 kω Suurin kapasitanssi (käytettäessä taajuuslähtönä) nf Vähimmäistaajuus käytettäessä taajuuslähtönä...0 Hz Enimmäistaajuus käytettäessä taajuuslähtönä...32 khz Taajuuslähdön tarkkuus...enimmäisvirhe: 0.1 % täydestä näyttämästä Taajuuslähdön resoluutio...12 bittiä 1) Liittimet 27 ja 29 voidaan ohjelmoida digitaalituloiksi Digitaalilähdöt on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Relelähdöt: Ohjelmoitavia relelähtöjä... FC 301: 1 / FC 302: 2 Liittimet, virtakortti (auki), 1-2 (kiinni), 4-6 (auki), 4-5 (kiinni) Enimmäiskuorma liittimissä (auki), 1-2 (kiinni), 4-6 (auki) virtakortti V AC, 2 A Enimmäiskuorma liittimissä (AC) kun 4-5 (kiinni) virtakortti V AC, 2 A Vähimmäiskuorma liittimissä kun (auki), 1-2 (kiinni), 4-6 (auki), 4-5 (kiinni) virtakortti V DC 10 ma, 24 V AC 100 ma Standardin EN mukainen ympäristö...ylijänniteluokka III/... likaantumisaste 2 Relelähdöt on erotettu galvaanisesti syöttöjännitteestä (SELV) ja muista suurjänniteliittimistä. Kaapelipituudet ja poikkipinta-alat: Moottorikaapelin enimmäispituus: Suojattu...FC 301: 50 m / FC 302: 150 m Suojaamaton...FC 301: 75 m / FC 302: 300 m Kaapelin poikkipinta-ala, moottorille, verkkojännitteelle, kuorman tasaukselle ja jarrulle...4 mm 2 /10 AWG Ohjauskaapelin enimmäispoikkipinta-ala, jäykkä johdin mm 2 /16 AWG (2 x 0.75 mm 2 ) Ohjauskaapelin enimmäispoikkipinta-ala: taipuisa johdin...1 mm 2 /18 AWG sisävaipalla varustettu johdin mm 2 /20 AWG Ohjauskaapelin vähimmäispoikkipinta-ala mm 2 Synkronisointi Näyttää todellisen synkronointi virheen näytöllä Nopeuden synkronointi On-line säädettävä vaihteen suhde On-line säädettävä asemointi (kulma) offset Paikoitus Suora asemointi käyttäen Fieldbus -liitäntää Relatiivinen asemointi Absoluuttinen asemointi Virheiden käsittely MCB 112 PTC relekortti Relekortti pysäyttää moottorin ylikuumenemistilanteessa (viesti anturilta) ja palauttaa toiminnon, kun moottorin lämpötila on normaali. Suojaa moottoria ylikuumenemiselta ATEX hyväksytty käytettäväksi räjähdysalttiissa tiloissa Siniaaltosuodattimet Siniaaltosuodattimet on on suunniteltu päästämään läpi vain alhaisia taajuuksia. Korkeat taajuudetr suodatetaan jatkuvasti pois, mikä aiheuttaa sinimuotoisen vaiheen vaihejännitteen aallon muotoon sekä sinimuotoisia virtalaineita. Ne vähentää moottorin eristyksen rasituksia, akustista melua ja virta piikkejä. Vähentää moottorin eristyksen rasitusta Vähentää moottorin akustista melua Vähentää vitapiikkejä (Erityisesti suurissa moottoreissa). du/dt suodattimet Du/dt suodattimet eliminoivat nopeita jännitteen muutoksia 9

10 VLT HVAC Drive VLT HVAC Drive integroituu saumattomasti kaikkien HVAC laitteiden kanssa, hallittavaksi rakennusautomaatiojärjestelmällä tai toimiakseen yksittäisenä laitteena. HVAC -spesifioidut ominaisuudet tekevät tuotteesta taloudellisen, monipuolisen ja käyttäjäystävällisen. HVAC tuotteen käyttö on lastenleikkiä. Matalimmat ylläpitokulut Moduluurinen konsepti mahdollistaa, että maksat vain ominaisuuksista, joita tarvitset. Taajuusmuuttaja valmistetaan sovellustasi varten ja tämä pienentää järjestelmän kuluja. HVAC Drive on huolto vapaa, kompakti ja helposti asennettavissa HVAC järjestelmäkokonaisuuden sisälle tai paneeliin. Edistynyt ja joustava taajuusmuuttaja VLT HVAC Drive tuote luo huomattavia energian säästöjä taaten käytön mukavuuden. Sisäänrakennettu reaaliaika kello Ohjelmoitava logiikka 4 automaattisesti virittyvää PID säädintä Helppokäyttöinen valikkorakenne Kaikki rakennusautomaatio tiedonsiirtoprotokollat Graafinen näyttö Optiona pääkytkin Automaattinen energian optimointi Energian käyttömäärän monitorointi Tehoalueet: V kw 45 kw V kw 400 kw V kw 400 kw Erityisominaisuudet pumpuille Kaskadisäädin Sleep Mode -toiminto Anturiton paine/virtauksen ohjaus Kuivakäytön suojaus Jatkuva pumppaus, myös ylikuormituksella Pumppukäyrän valvonta Virtauksen kompensointi asetuspisteessä Erityisominaisuudet puhaltimille Katkenneen hihnan tunnistus Resonanssin valvonta Fire override -tila Portaikon paineistus Automaattinen taajuuksien ohitus Tulo- ja paluuvirtauksen tasaus Nopea vauhtikäynnistys Takaisinkytkentäsignaalin muutos Erityisominaisuudet kompressoreille Tehon modulointi Vakiomomentti yli 20 Hz Kaskadisäädin 160% käynnistysmomentti Asetuspisteen lämpötilan tai paineen muutos Rajoitettu käynnistysten ja pysäytysten määrä 10

11 Ominaisuudet Verkkojännite (L1, L2, L3): Verkkojännite: V ±10% Verkkojännite: V ±10% Verkkojännite: V ±10% Verkkojännitteen taajuus...50/60 Hz Perusaallon tehokerroin (cos φ) lähellä yhtä... (> 0.98) Verkkojännitteen kytkentä L1, L2, L kertaa/min. Lähtötiedot (U, V, W): Lähtöjännite % verkkojännitteestä Kytkentälähtöön...rajoittamaton Kiihdytys- ja hidastusajat sek Suljettu piiri Hz Digitaalitulot: Ohjelmoitavat digitaalitulot, FC 102:...6* Logiikka... PNP tai NPN Jännitetaso VDC *2 voidaan ohjelmoida digitaalilähdöiksi Analogiatulot: Analogiatuloja...2 Toimintatilat... jännite tai virta Jännitetaso to +10 V (skaalattava) Virtataso... 0/4 to 20 ma (skaalattava) Pulssitulot: Ohjelmoitavia pulssituloja...2 Jännitetaso VDC (PNP positiivinen logiikka) Pulssitulon tarkkuus... ( khz) Käytettävissä joissakin digitaalituloissa Analogialähtö: Ohjelmoitavat analogialähdöt...1 Analogialähdön virta-alue... 0/4 20 ma Relelähdöt: Ohjelmoitavat relelähdöt:...2 (240 VAC, 2 A ja 400 VAC, 2 A) Kenttäväylä tiedonsiirto: Vakiona: Optiona: FC Protocol LonWorks N2 Metasys BACnet FLN Apogee DeviceNet Modbus RTU Profibus Kaapelien pituudet ja poikkipinta-alat: Enimmäispituus, moottorin kaapeli: Suojattu...VLT HVAC Drive: 150 m Suojaamaton...VLT HVAC Drive: 300 m Kaapelin poikkipinta-ala, moottorille, verkkojännitteelle, kuorman tasaukselle ja jarrulle, (1.1 kw 7.5 kw)...4 mm 2 /10 AWG Kaapelin poikkipinta-ala, moottorille, verkkojännitteelle, kuorman tasaukselle ja jarrulle, ( kw)...16 mm 2 /6 AWG Kaapelin poikkipinta-ala, moottorille, verkkojännitteelle, kuorman tasaukselle ja jarrulle, (22-30 kw)...35 mm 2 /2 AWG Ohjauskaapelien enimmäispoikkipinta-ala: Jäykkä johdin mm 2 /16 AWG (2 x 0.75 mm 2 ) Taipuisa johdin...1 mm 2 /18 AWG Sisävaipalla varustettu johdin mm 2 /20 AWG Ohjauskaapelien vähimmäispoikkipinta-ala mm 2 Sovellusoptiot Laajavalikoima HVAC ominaisuuksia voidaan liittää taajuusmuuttajaan: Yleiskäyttöön tarkoitettu I/O -optio: 3 digitaalituloa, 2 digitaalilähtöä, 1 analogista virtalähtöä, 2 analogista jännitetuloa. Releoptio/kaskadisäädinoptio: 3 relelähtöä. Analogia I/O optiot: 3 Pt1000 / Ni1000 tuloja, 3 analogia jännitelähtöä Ulkoinen 24 V:n tasavirtalähdeoptio: 24 V:n ulkoinen tasavirtalähde voidaan kytkeä ohjaus- ja optiokortteihin. Jarruhakkuri optio Jarruhakkuri kytketään ulkoiseen jarruvastukseen ja se rajoittaa välipiirin kuormaa moottorin toimiessa laturina. Ympäristön enimmäislämpötila: 50 C Teho-optiot Danfoss Drives tarjoaa laajan valikoiman ulkopuolisia suodattimia käytettäväksi taajuusmuuttajan kanssa vaativissa ympäristöissä ja sovelluksissa: Edistyneet harmonisten suodattimet: Sovelluksille, joissa harmonisen vääristymän vähentäminen on tärkeää du/dt suodattimet: Moottorin eristyssuojausta varten Siniaaltosuodattimet (LC suodattimet): Kohinatonta moottoria ja alhaista du/dt:tä varten HVAC PC -ohjelmisto MCT 10 ihanteellinen taajuusmuuttajan käyttöönottoon ja huoltoon VLT HVAC Planet interaktiivinen suunnittelu työkalu sisältäen sovellusesimerkkejä VLT Energy Box kattava energian analysointityökalu näyttää takaisinmaksuajan MCT 31 harmoonisten häiriöiden laskentatyökalu 11

12 VLT AQUA Drive Danfoss VLT AQUA Drive on suunniteltu erityisesti vesi- ja jätevesisovelluksiin. VLT AQUA Drivessä on laajavalikoima tehokkaita vakio- ja lisätoimintoja ja se on kokonaiskustannuksiltaan edullisin ratkaisu vesija jätevesisovelluksiin. Säästä energiaa VLT AQUA Drive tarjoaa merkittäviä energiasäästöjä Säästä tilaa Kompaktin rakenteensa ansiosta VLT AQUA Drive sopii pieniinkin asennuskohteisiin Säästä kustannuksissa ja suojele järjestelmääsi useilla AQUA Drive tuotteen pumppu käyttöön kehitetyillä ominaisuuksilla Säästä koteloinnissa NEMA/UL Type 12 (IP 54/55) kotelointi saatavilla kaikilla tehoalueilla. NEMA/UL Type 4X (IP 66) kotelo saatavilla tilauksesta Säästä aikaa VLT AQUA Drive on suunniteltu asentaja ja käyttäjä huomioiden ajan säästämiseksi asennuksessa, käyttöönotossa ja huollossa. Tehoalueet V kw 45 kw V...0,37 kw 400 kw V kw 400 kw Erikoistuneet vesitoiminnot PI -säätimien automaattinen viritys PI -säätimien automaattisella virittämi-sellä taajuusmuuttaja seuraa sitä, miten järjestelmä reagoi taajuusmuuttajan tekemiin korjauksiin - ja oppii siitä niin, että tarkka ja vakaa toiminta saavutetaan nopeasti. Putken täyttö -tila Mahdollistaa putkiston hallitun (suljettu piiri) täyttämisen. Estää putkien vioittumisen, ( water hammering ) tai halkeamisen sekä kastelulaitteiden irtoamisen. Pumpun mennessä käyrän päähän taajuusmuuttaja tunnistaa katkokset ja vuodot Tämä toiminto tunnistaa katkokset ja vuodot. Pumppukäyrän pää laukaisee hälytyksen, sulkee pumpun tai suorittaa muita ohjelmoituja toimenpiteitä aina, kun pumpun havaitaan käyvän täydellä nopeudella luomatta haluttua painetta. Kuivakäytön suojaus vähentää huoltokustannuksia VLT AQUA Drive jatkuvasti arvoi pumpun kuntoa, perustuen sisäiseen taajuuteen/tehon mittaukseen. Pumppujen vuorottelu Tämä sisäänrakennettu logiikka ohjaa kahden pumpun vuorottelua käynnin ja valmiustilan välillä. Valmiustilassa olevan pumpun liike estää sitä tarttumasta kiinni. Sisäinen ajastin varmistaa, että pumppuja käytetään yhtä paljon. Virtauksen kompensointi Virtauksen kompnensointi -toiminto hyödyntää tosiseikkaa, että virtausvastus laskee virtauksen vähetessä. Paineen asetuspistettä lasketaan vastaavasti - mikä säästää energiaa. Alku-/loppuramppi Alkukiihdytys tarjoaa nopean pumppujen kiihdytyksen vähimminnäisnopeuteen, josta normaali ramppi jatkaa. Tämä estää pumpun akselilaakereita vahingoittumastsa. Anturiton paineen tai virtauksen ohjaus Anturiton paineen tai virtauksen ohjaus on patentoitu VLT -toiminto, jonka avulla pumppujen valmistajat voivat säädellä paineen tai virtauksen tasoja käyttämättä antureita. Näin eliminoidaan paineen ja virtauksen anturien asentamisen, kaapeloinnin ja ylläpidon kustannukset. Luotettavuus paranee myös, koska ei tarvita lisäkomponentteja, jotka voivat aiheuttaa häiriötä. 12

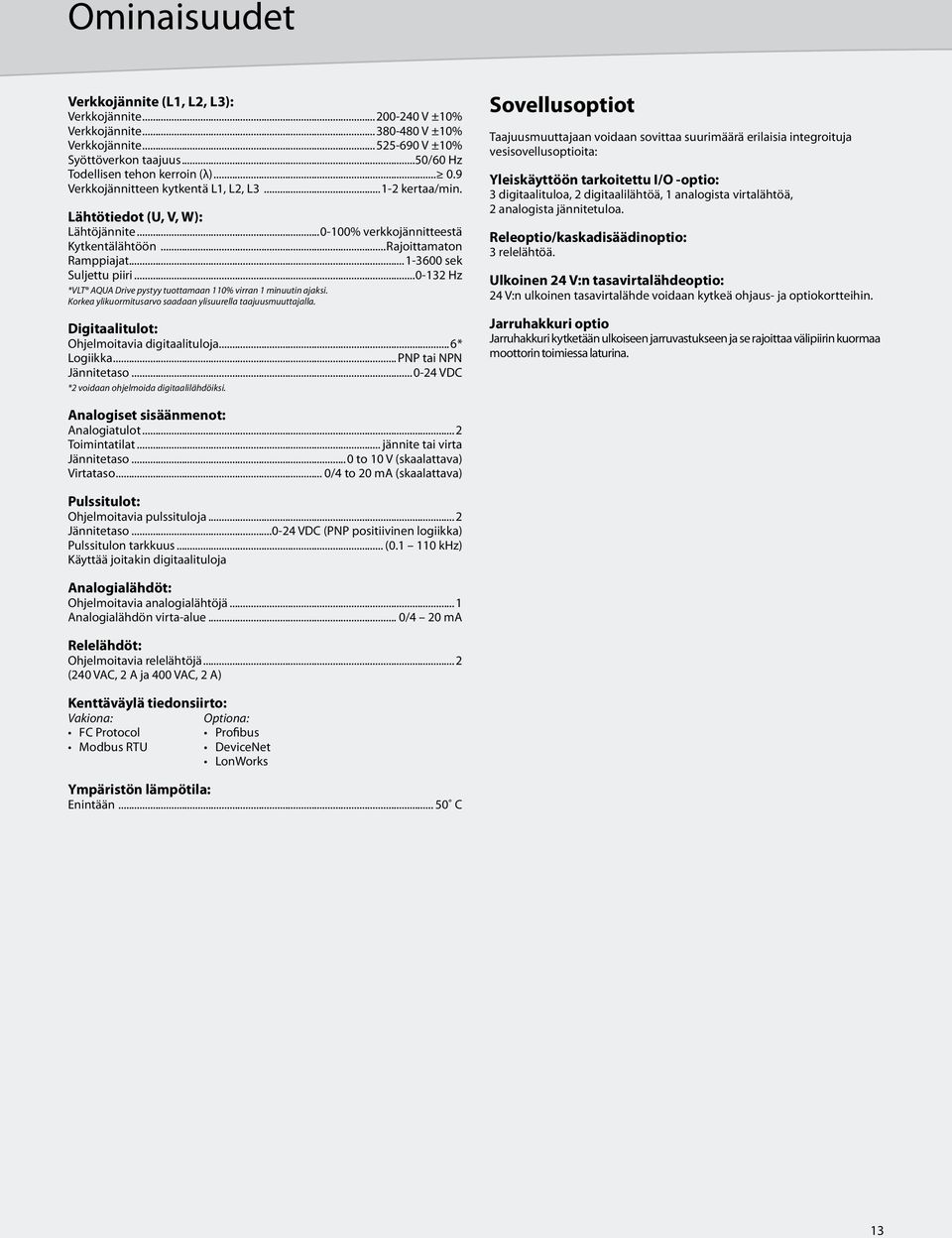

13 Ominaisuudet Verkkojännite (L1, L2, L3): Verkkojännite V ±10% Verkkojännite V ±10% Verkkojännite V ±10% Syöttöverkon taajuus...50/60 Hz Todellisen tehon kerroin (λ) Verkkojännitteen kytkentä L1, L2, L kertaa/min. Lähtötiedot (U, V, W): Lähtöjännite % verkkojännitteestä Kytkentälähtöön...Rajoittamaton Ramppiajat sek Suljettu piiri Hz *VLT AQUA Drive pystyy tuottamaan 110% virran 1 minuutin ajaksi. Korkea ylikuormitusarvo saadaan ylisuurella taajuusmuuttajalla. Digitaalitulot: Ohjelmoitavia digitaalituloja...6* Logiikka... PNP tai NPN Jännitetaso VDC *2 voidaan ohjelmoida digitaalilähdöiksi. Sovellusoptiot Taajuusmuuttajaan voidaan sovittaa suurimäärä erilaisia integroituja vesisovellusoptioita: Yleiskäyttöön tarkoitettu I/O -optio: 3 digitaalituloa, 2 digitaalilähtöä, 1 analogista virtalähtöä, 2 analogista jännitetuloa. Releoptio/kaskadisäädinoptio: 3 relelähtöä. Ulkoinen 24 V:n tasavirtalähdeoptio: 24 V:n ulkoinen tasavirtalähde voidaan kytkeä ohjaus- ja optiokortteihin. Jarruhakkuri optio Jarruhakkuri kytketään ulkoiseen jarruvastukseen ja se rajoittaa välipiirin kuormaa moottorin toimiessa laturina. Analogiset sisäänmenot: Analogiatulot...2 Toimintatilat... jännite tai virta Jännitetaso...0 to 10 V (skaalattava) Virtataso... 0/4 to 20 ma (skaalattava) Pulssitulot: Ohjelmoitavia pulssituloja...2 Jännitetaso VDC (PNP positiivinen logiikka) Pulssitulon tarkkuus... ( khz) Käyttää joitakin digitaalituloja Analogialähdöt: Ohjelmoitavia analogialähtöjä...1 Analogialähdön virta-alue... 0/4 20 ma Relelähdöt: Ohjelmoitavia relelähtöjä...2 (240 VAC, 2 A ja 400 VAC, 2 A) Kenttäväylä tiedonsiirto: Vakiona: Optiona: FC Protocol Profibus Modbus RTU DeviceNet LonWorks Ympäristön lämpötila: Enintään C 13 13

14 VLT High Power Drives VLT sarjan korkeatehoiset taajuusmuuttajat vähentävät tarvittavan energian määrää taajuusmuuttaja ohjatuissa laitteissa. VLT tuotteiden erittäin korkeahyötysuhde vähentää myös jäähdyslaitteiden aiheuttamia ylläpitokuluja. 98% hyötysuhde vähentää energian käyttöä taajuusmuuttaja käytössä, mutta myös lämmön poisto laitteissa. Pienempi lattia-alan tarve vähentää myös tilan tarvetta. Suositeltavin käyttötarkoitus: Teollisuuden sovelluksiin HVAC sovelluksiin OEM Tehoalueet: 3 x V AC kw 3 x V AC HP 3 x 690 V AC kw 3 x V AC HP Saatavilla seuraaville jännitealueille volttia. Tilattavissa myös IP00 kotelointi, IP 21/NEMA 1 ja IP 54/NEMA 12 tason koteloinnin suojaus. Modulaariset kokonaisuudet mahdollistavat tehoalueet V/575 V rinnakkaisin virtalähtein. Kanavoitu jäähdytys Innovatiinen ilmajäähdytys järjestelmä mahdollistaa jäähdytysilman ohjauksen jäähdytyselementtien läpi niiden takana olevaan kanavaan, tämä vähentää huomattavasti elektronisten komponenttien likaantumista. Jäähdytysilma voidaan kanavoida sisään ja ulos kotelon takaosasta tai sisään kotelon edestä alhaalta ja johtaa ulos kotelon päältä. Molemmissa tapauksissa, 85% jäähdytysilmasta ei pääse elektronikkaosiin, tämä tekee jäähdytys elementtien puhdistamisesta helppoa ja vähentää laitteen sisällä virtaavan ilman määrää. NEMA12 kotelointi Pienempi ilman määrä kotelon sisällä Poistaa 85% lämpöhäviöstä taajuusmuuttajan pääpuhaltimella Vähemmän likaa pääsee kotelon sisälle Esisuunniteltu, lämpökompensoitu jäähdytyspaketti saativilla IP 00 koteloille 14

15 Virta- ja tehovaihtoehdot Normaali ylikuorma (VT) Korkea ylikuorma (CT) I N Amps P N kw* I H Amps P H kw* Runko V D D D D D E E E E E E E E E E3 690 V D D D D D D D D D D D E E E E E E E3 *kw kun 400 volttia Normaali ylikuorma (VT) Korkea ylikuorma (CT) I N Amps P N HP + I H Amps P H HP + Runko V D D D D D E E / E E E E E E E E V D D D D D D D D E E E E E E E3 + HP jos 460 V kun V taajuusmuuttajat ja 525 Volttia kun V taajuusmuttajat E3 E2 Mitat E1 Kotelo Korkeus (tuumaa) Leveys (tuumaa) Syvyys (tuumaa) D D D NEMA 1 & NEMA 12 D D E D1 D1 15

16 VLT FCD 300 Hajautettu järjestelmä VLT FCD 300 on täysiverinen taajuusmuuttaja, joka on tarkoitettu hajautettuun asennukseen. FCD 300 voidaan asentaa seinälle moottorin lähelle tai suoraan moottorinpäälle. FCD 300:ssa on käytössä korkea kotelointiluokka, IP66, normaalien puhdistusmenetelmien kestämisen takaamiseksi. Mallissa on tasainen puhdistusta kestävä pinta, jossa ei ole vaikeasti puhdistettavia kohtia. Hajautettu malli vähentää keskitettyjen ohjauspaneelien tarvetta ja tilaavievät moottorin ohjauskaapit voidaan poistaa kokonaan. Vähentynyt tarve pitkien suojattujen moottorikaapalien käyttöön. Nopeasti kytkettävä Kaikki mootorien sujuvan, vastuullisen ja taloudellisen toiminnan takaamiseksi, joka komennolla tarvittava edistynyt ja luotettava elektroniikka on kätketty kotelon kannen sisään ja kytkeytyy liittimiin, kun kansi asennetaan laitteen alaosaan. Alaosaan sisältyy huoltovapaat Cage Clamp- liittimet sekä silmukkatoiminnot virta- ja kenttäväyläkaapeleille, jotka on suojattu hyvin pölyltä, letkuilta ja puhdistusaineilta. Kun laite on asennettu, käynnistys ja päivitys onnistuu kädenkäänteessä yksinkertaisesti kytkemällä toinen ohjauskansi. Hygieeninen Pieneen, tiiviiseen, tukevaan ja likaa hylkivään koteloon suojattu FCD 300 täyttää vaatimukset elintarvike- ja virvoitusjuomateollisuudessa, missä tiheät pesut ovat tarpeen. Joustava asennus FCD 300- sarja helpottaa sisäisen sähkölinjan vientiä. Kotelon sisällä olevat liittimet 4 mm 2 :n virtakaapeleille mahdollistavat jopa yli 10 yksikön kytkemisen. Ohjaus Hajautetut taajuusmuuttajat ovat täysiverisiä nopeudensäätöön tarkoitettuja taajuusmuuttajia, jotka ohjelmoidaan ja joita ohjataan kaukoohjauspaneelin avulla tai kenttäväylä tiedonsiirrolla sekä Danfossin omalla MCT 10- asennusohjelmalla. 16

17 Ominaisuudet Verkkojännite: Verkkojännite FCD x 380/400/415/440/480 V ±10% Verkkojännitteen taajuus...50/60 Hz Päävaiheiden välinen maksimiepätasapaino... ± 2.0% nimellisverkko-...jännitteestä Teho kerroin (400 V) / cos /1.0 nimellisestä nimelliskuormituksella Kytkentä tulosyötöllä L1, L2, L3 (käynnistyksiä)...2 kertaa/min. Momentin omanaisuudet: Käynnistysmomentti (Jatkuva)... enintään 160% 1 min. ajan* Käynnistysmomentti... enintään 180% 0.5 sek. ajan* Ylikuorma virta (Jatkuva)... enintään 160% per 1 min.* *Prosentteja verrattuna FCD300:dan normaaliin virtaan Ohjauskortti, digitaalitulot: Ohjelmoitavat digitaalitulot...5 Liittimet...18, 19, 27, 29, 33 Jännitetaso V DC (PNP positiivinen logiikka) Jännitetaso, looginen 0...< 5 V DC Jännitetaso, looginen 1...> 10 V DC Suurin jännite tulossa...28 V DC Tuloresistanssi, Ri (liittimet 18, 19, 27)... noin 4 kω Tuloresistanssi, Ri (liittimet 29, 33)... noin 2 kω Kaikki digitaalitulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. Ohjauskortti, analogiatulot: Ohjelmoitavia analogiatuloja...1 kpl Liitin...53 Jännitetaso...± 0 10 V DC (skaalattava) Tuloresistanssi, Ri...noin 10 kω Enimmäisjännite...20 V Analogisia virtatuloja...1 kpl Liitin...60 Virtataso... 0/4 20 ma (skaalattava) Tuloresistanssi, Ri... noin 300 Ω Enimmäisvirta...30 ma Resolution for analogue inputs...10 bittiä Analogiatulon tarkkuus... Enimmäisvirhe 1% täydestä näyttämästä Pyyhkäisyväli msek Analogiatulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä Ohjauskortti, pulssitulot: Ohjelmoitavia pulssituloja...2 Liittimet...29, 33 Enimmäistaajuus liittimessä 29/ khz (Push-pull) Enimmäistaajuus liittimessä 29/ khz (avokollektori) Vähimmäistaajuus liittimestä Hz Vähimmäistaajuus liittimestä Hz Jännitetaso V DC (PNP positiivinen logiikka) Jännitetaso, looginen 0...< 5 V DC Jännitetaso, looginen 1...> 10 V DC Enimmäisjännite tulossa...28 V DC Tuloresistanssi, Ri... noin 2 kω Pyyhkäisyväli msek Resoluutio...10 bittiä Tarkkuus (100 Hz 1 khz) liitin 33...Enimmäisvirhe: 0.5% täydestä...näyttämästä Tarkkuus (1 khz 67.6 khz) liitin 33...Enimmäisvirhe: 0.1% täydestä...näyttämästä Pulssitulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä Ohjauskortti, analogialähdöt: Ohjelmoitavia analogialähtöjä...1 Liitin...42 Virta alue analogialähdössä... 0/4-20 ma Suurin kuorma runkoon analogialähdössä Ω Analogialähdön tarkkuus...enimmäisvirhe: 1.5 % täydestä näyttämästä Analogialähdön resoluutio...10 bittiä Analogialähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä Ohjauskortti, 24 V DC lähtö: Liitin...12 Enimmäiskuorma verkkojännite/24 V ulkoinen jännitelähde /65 ma 24 VDC lähtö on erotettu galvaanisesti syöttöjännitteestä (PELV), mutta sillä on sama potentiaali kuin analogia ja digitaalituloilla ja -lähdöillä. Ohjauskortti, 10 VDC lähtö: Liitin...50 Lähtöjännite V ±0.5 V Enimmäiskuorma...15 ma 10 VDC lähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä Ohjauskortti, RS 485 tiedonsiirto: Liittimet...68 (TX+, RX+), 69 (TX-, RX-) Liitin V Liitin 70...maapotentiaali liittimet 67, 68 ja 69 Täysin eristetty galvaanisesti. Relelähdöt: Ohjelmoitavia relelähtöjä...1 Liittimet, ohjauskortti (auki), 1-2 (kiinni) Enimmäiskuorma (AC) liittimissä 1-3, 1-2, ohjauskortti V AC, 2 A Releliitännät on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muusta suurjännitteestä. Erillinen 24 VDC virtalähde: Liittimet...35, 36 Jännitealue V (enint. 37 V DC, 10 sek) Jännitteen suurin ripple arvo... 2 V DC Tehon kulutus verkkojännitteisenä/ilman verkkojännitettä...< 1 W/5-12 W 24 V DC on erotettu galvaanisesti syöttöjännitteestä (PELV). Kaapelien pituudet ja poikkipinta-alat: Moottorikaapelin enimmäispituus: Suojattu m Suojaamaton m Enimmäispoikkipinta-ala ohjauskaapeleissa: Johtimet, jäykkä johdin mm 2 /10 AWG Kaapelit, taipuisa johdin mm 2 /12 AWG Kaapelit, kaapeli holkein mm 2 /12 AWG Enimmäispoikkipinta-ala lisäliittimet ulkoinen 24 V: T73 versio, jäykkä johdin mm 2 /9 AWG T73 versio, taipuisa johdin...4 mm 2 /10 AWG T73 versio, kaapeli holkein... 4 mm 2 /10 AWG Enimmäispoikkipinta-ala PE mm 2 /7 AWG Enimmäispoikkipinta-ala PE kun T73 versio...16 mm 2 /5 AWG Käytä vain kuparijohtimia. Ohjauskortti, digitaalinen-/taajuuslähtö: Ohjelmoitavia digitaalisia/pulssilähtöjä...1 kpl Liitin...46 Jännitetaso digitaali-/pulssilähdössä V DC (O.C PNP) Enimmäisvirta digitaali-/pulssilähdössä...25 ma. Enimmäiskuorma digitaali-/pulssilähdössä... 1 kω Suurin kapasitanssi (käytettäessä taajuuslähtönä) nf Vähimmäistaajuus käytettäessä taajuuslähtönä Hz Enimmäistaajuus käytettäessä taajuuslähtönä khz Taajuuslähdön tarkkuus...enimmäisvirhe: 0.2 % täydestä...näyttämästä Taajuuslähdön resoluutio...10 bittiä Digitaalilähdöt on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä. 17

18 VLT FCM 300 Taajuusmuuttajamoottori VLT FCM 300 -sarja on erittäin kompakti vaihtoehto perinteiselle ratkaisulle, jossa VLT taajuusmuuttaja ja moottori ovat erillisinä laitteina. Taajuusmuuttaja kiinnitetään moottorin kytkentäkotelon paikalle. Se ei ole korkeampi kuin tavanomainen kytkentärasia, eikä moottoria leveämpi eikä pidempi. Hyödyt Moottorin ja taajuusmuuttajan täydellinen yhteensopivuus Ei panelitilan tarvetta taajuusmuuttajamoottori sijoittuu laitteeseen Asennuksen yksinkertaisuus Ei jännitekaapelin pituusrajoituksia Täydellinen EMC yhteensopivuus Vapaasti sijoitettavissa etuosalaippa, jalka/laippa, jalka/etuosa Jälkiasennus ilman mekaanisia muutoksia FCM sovellukset Tyypillisiä sovelluksia ovat ilmankäsittely yksikkö, pumput, lämmövaihtimet ja pienet koneet esimerkiksi tarroituskoneet. Ohjauspaneeli Paikallisesta ohjauspaneelista voidaan käyttää moottoria, tehdä asetuksia ja tarkailla. LCP:tä voi pitää kädessä tai sen voi kiinnittää paneelin kanteen (IP 65). Käyttöpainikkeet Käyttöpainikkeilla voidaan nostaa nopeutta/laskea nopeutta, käynnistää/pysäyttää, ja hakea jne, muita ominaisuuksia on nopeuden näyttö LED merkkivaloin. Tiedonsiirto RS 485 sarjaliikkenneportti vakiona Profibus DP versio (3 tai 12 Mbaud) 18

19 Ominaisuudet Verkkojännite, TT, TN ja IT* (L1, L2, L3): Verkkojännite V laitteet...3 x 380/400/415/440/460/480 V ±10% Verkkojännitteen taajuus...50/60 Hz Päävaiheiden välinen maksimiepätasapaino...± 2% nimellisverkko-...jännitteestä Tehokerroin/cos φ... enintään 0.9/1.0 nimelliskuormasta Verkkojännitteen kytkentä L1, L2, L3...noin 1 kerta/2 min *) Ei saatavissa B luokan laitteisiin Momentin ominaisuudet: Käynnistysmomentti/ylikuormitusmomentti % for 1 min Jatkuva momentti... katso yläpuolelta Ohjauskortti, digitaalinen-/pulssitulo: Ohjelmoitavia digitaalituloja...4 Liitin... X101-2, -3, -4, -5 Jännitetaso V DC (PNP positiivinen logiikka) Jännitetaso, looginen 0...< 5 V DC Jännitetaso, looginen 1...> 10 V DC Enimmäisjännite tulossa...28 V DC Tuloresistanssi, Ri... noin 2 kω Skannaus aika...20 msek Ohjauskortti, pulssitulo: Ohjelmoitavia pulssituloja...1 Liitin... X101-3 Enimmäistaajuus liittimessä 3, avokollektori/push pull 24 V... 8 khz/70 khz Resoluutio...10 bittiä Tarkkuus (0.1-1 khz), liitin 3...Enimmäisvirhe: 0.5% täydestä näyttämästä Tarkkuus (1-12 khz), liitin 3...Enimmäisvirhe: 0.1% täydestä näyttämästä Ohjauskortti, analogiatulot: Ohjelmoitavia analogiajännitetuloja...1 Liitin... X101-2 Jännitetaso V DC (skaalattava) Tuloresistanssi, Ri...noin 10 kω Ohjelmoitavia analogiavirtatuloja...1 Liitin... X101-1 Virta alue ma (skaalattava) Tuloresistanssi, Ri.....noin 500 kω Resoluutio... 9 bittiä Analogiatulon tarkkuus... Enimmäisvirhe 1% täydestä näyttämästä Skannaus aika...20 msek Ohjauskortti, digitaali-/pulssi- ja analogialähtöjä: Ohjelmoitavia digitaali- ja analogialähtöjä...1 Liitin... X101-9 Jännitetaso digitaalilähtössä/kuormalla V DC/25 ma Virta analogialähdössä ma Enimmäiskuorma runkoon (liitin 8) analogialähdöstä... RLOAD 500 Ω Analogialähdön tarkkuus...enimmäisvirhe: 1.5% täydestä näyttämästä Analogialähdön resoluutio bittiä Relelähdöt: Ohjelmoitavia relelähtöjä...1 Liitin (kiinni), 1-3 (auki) terminal X102 Jännitetaso liittimessä/kuormalla (AC) V AC, 5A-AC kuorma Jännitetaso liittimessä/kuormalla (DC) V DC, 5A; 40 V DC, 2A 100 V DC, 0.5A Ohjauskortti, RS 485 tiedonsiirto: Liitin... X100-1, -2 Ohjauksen erityisominaisuudet (taajuusmuuttaja): Taajuusalue Hz Taajuuslähdön resoluutio...0.1% Järjestelmän vasteaika...enintään 40 msek Pyörimisnopeuden tarkkuus (avoin piiri, CT -tila, 4 P moottori nopeus alueella rpm)... +/- 15 rpm 19 19

20 VLT MCD 100 Pehmeäkäynnistin MCD 100 on kustannustehokas ja äärimmäisen pienikokoinen pehmeäkäynnistin enintään 11 kw vaihtovirtamoottoreihin. Sen ainutlaatuisen puolijohderakenteen ansiosta MCD 100 on todellinen asenna ja unohda tuote. Valinta voidaan tehdä moottorin tehon perusteella - aivan kuten perinteisissä ohjaimissa. Tuotevalikoima rakentuun kolmesta koko luokasta, MCD (1,5 kw), MCD (7,5 kw) ja MCD (11 kw). Kaikki laitteet on mitoitettu enintään 600 voltin vaihtovirtajännitteelle. MCD 100 -tuotteissa aikarampit jännitteen nousulle ja laskulle. Ramppiaikaa voidaan säätää yksilöllisesti kiertokytkimillä välillä 0,4-10 sekuntia. Käynnistysmomentti voidaan säätää välillä 0-85% suorasta linjamomentista. Tukeva puolijohderakenne valinta voi perustua moottorin tehoon, mikä takaa valinnan helppouden. Voidaan käyttää lähes rajattomiin käynnistyksiin ilman redusointia. Yleinen ohjausjännite ( V AC/ V DC) helpottaa valintaa ja mahdollistaa pienemmän laitemäärän varastoimisen. Asenna ja unohda kosketinrakenne yksinkertaistaa asennusta ja vähentää tilan tarvetta. Digitaalisesti valvotut kiertokytkimet varmistaa tarkemmat asetukset ja yksinkertaistaa asennusta Asetukset raskaaseen käyttöön vakiona yksinkertaistaa asennusta ja pienentää laitteiden rikkoutumisriskiä Motor torque (Voltage) Kick start 200 msec. of max. torque 100% 0% Ramp-up time sec. Initial Torque up to 85% of nominal torque Ramp-down time 0-10 sec. Time Ajastettu jänniteramppi Microkokoinen pehmeäkäynnistin aina 11kW moottoreihin asti Erittäin vahva SCR rakenne, jossa ylimitoitetut virtarajat vakiona Rajoittamaton määrä käynnistyksiä Kontaktorin rakenne mahdollistaa helpon valinnan, asennuksen ja käyttöönoton 20

21 Ominaisuudet Verkkojännite (L1, L2, L3): MCD x 208 VAC ~ 600 VAC (+10% / -15%) Verkkojännitteen taajuus (käynnistettäessä)...45hz 66 Hz Ohjauspiiri (A1, A2): MCD VAC/VDC (-15% +10%) Käyttöympäristö: MCD 100 kotelointiluokitus...ip 20 Toimintalämpötilat C / +40 C (60 C ilman rajoitinta) Likaantumisaste luokitus... likaantumisaste 3 EMC Emissio: Laitteen EMC luokitus...luokka A Radiotaajuus käyttäytyminen: 0.15 MHz 0.5 MHz...< 90 db (µv) 0.5 MHz 5 MHz...< 76 db (µv) 5 MHz 30 MHz db (µv) Emissio säteilyteho radiotaajuuksilla 30 MHz 230 MHz... < 30 db (µv/m) 230 MHz 1000 MHz... < 37 db (µv/m) Tämä tuote on suuniteltu täyttämään luokan A vaatimukset EMC Immuniteetti: Radiotaajuus elekrtomagneettisella alueella: 0.15 MHz 1000 MHz db (µv) Oikosulku: Nimellinen pienjännitevirta MCD normaalit sulakkeet: 25 A gl/gg SCR I2t puolijohdesulakkeiden arvo: A2s Nimellinen pienjännitevirta MCD normalaalit sulakkeet: 50 A gl/ gg SCR I2t puolijohdesulakkeiden arvo: A2s Nimellinen pienjännitevirta MCD normalaalit sulakkeet: 80 A gl/ gg SCR I2t puolijohdesulakkeiden arvo: A2s Lämpöhäviö: MCD enintään 4 wattia MCD MCD wattia/ampeeria Hyväksynnät: UL/C-UL...UL508 CE...IEC

22 VLT MCD 200 Pehmeäkäynnistin Kompakti pehmeäkäynnistin MCD 200 tehoa-lueille kw. Uusimman tekniikan, kuten uusien puolijohdinten ohjausalgoritmien ja ohitusrakenteen laajan käytön johdosta uudet pehmeäkäynnistimet ovat hyvin kompakteja ja niiden lämpöhukka hyvin vähäistä. Lisätuuletukselle tai ohituskontaktoreille ei ole tarvetta. Tämä helpottaa asennusta ja vähentää paneelitilan minimiin. MCD 200:aan on saatavana runsaasti lisävarusteita. Lisämoduulit tarjoavat olennaisen sarjaliikenteen ja kaukoohjausmoduulin sekä moottorin suorituskyvyn tarkkailun. Tämä tekee MCD 200:sta ihanteellisen paneeliasennuksiin. MCD 200 tuotteesta on kaksi versiota. MCD 201 on perustuote joka tarjoaa aikaohjatut jänniterampit, MCD 202 on edistyneempi versio, jossa on virtarajallinen pehmeäkäynnistys, ajastettu jännitteen lasku sekä moottorin suojaus. Virtaohjearvot normaaliin ja raskaa seen käynnistykseen Versiot VAC Jänniterampit ja virtarajat pehmeään käynnistykseen Sisäänrakennettu moottorin suojaus Kompakti rakenne, jossa sisään rakennettu ohitus mahdollisuus vähentää tehohäviöitä Lisämoduleita etähallintaan ja sar jaliikenteeseen Ohjelmisto mitoitukseen, hallintaan ja valvontaan Initial Torque (30-75%) Ramp-up (2-20 seconds, Full Voltage Start) U 100% Ramp Time (2, 5, 15 seconds, OFF) I 400% 300% 200% 100% Initial Start Current (150% FLC, 200% FLC, 250% FLC) Ajastettu jänniteramppi MCD 201 Virtaraja MCD202: Kompakti pehmeäkäynnistin aina 110kW moottoreille Jänniterampit, virtaraja käynnistys ja integroitu moottorin suojaus Sisäinen ohitus mahdollisuus vähentää lämpöhäviötä Laaja tehoalue johon saatavilla edistyneitä lisämoduleja Optiona: Sarjaliikenne moduulit Etähallintapaketti PC ohjelmisto 22
