1 Kuvia, jotka muuttavat elämäsi. UUTTA KaVo DIAGNOcam näin et ole kariesta nähnyt.

2 Tästä kuvakulmasta et ole kariesta vielä nähnytkään. Paras diagnoosi kiitos korkeimmalle kuvalaadulle. Huomattavasti parempi diagnoosi ennennäkemätön Sopii täydellisesti potilaan neuvontaan Yksinkertainen käyttö helposti liitettävä KaVo DIAGNOcam yksinkertaisen valaiseva. KaVo DIAGNOcam -kameran kanssa saat kuvia, jotka tarjoavat sinulle lisää perspektiivejä välittömästi, ilman röntgensäteitä, vielä varmempaa diagoosia varten. KaVo DIAGNOcam käyttää hampaan rakenteita valonjohtimina. Digitaalinen videokamera tallentaa samanaikaisesti tilanteen. Monet asiat näkyvät ensimmäistä kertaa. KaVo DIAGNOcam kuvat antavat sinulle mahtavan kuvalaadun ansiosta vielä enemmän varmuutta diagnoosin tekemiseen. KaVo DIAGNOcam -kameralla näet hampaiden rakenteet, esim. reikiintyneet leesiot tai halkeamat, joita ei pystyisi juurikaan näyttämään tavallisilla diagnostisoivilla apuvälineillä. Varsinkin approksimaalisen ja okklusaalisen karieksen voit tunnistaa KaVo DIAGNOcam -kameralla huomattavasti yksinkertaisemmin. Lisäksi sekundäärisen karieksen voi myös tunnistaa tiettyyn täytteen kokoon asti. Röntgenkuvalaatua ilman säteitä. Miten kyseiset kuvat voidaan tehdä ilman röntgeniä Avainsana on DIFOTI-tekniikka*. Sen avulla KaVo DIAGNOcam tuottaa kuvia, jotka muistuttavat röntgenkuvia, mutta jotka ovat täysin vapaita röntgensäteistä. Tämä tapahtuu erityisellä tälle tutkimustavalle säädetyn valon avulla. Hampaan rakenteet mahdollistavat, että valo siirretään kameraan. Kohdat, jotka estävät siirron (esim. kariesvauriot), näytetään rajattuina, tummempina alueina.digitaalinenn videokamera tallentaa samanaikaisesti tilanteen ja näyttää sen livenä tietokoneen näytöllä. Approksimaalinen karies Kattava karieksen tunnistaminen kaikilla pinnoilla Diagnostinen kompetenssi DIFOTI-tekniikka* (DIAGNOcam) Okklusaalinen karies Okklusaalinen karies Approksimaalinen karies Vapaan pinnan karies Sekundäärikaries Sekundäärikaries Halkeamat Hampaiden puhdistus ehdottomasti välttämätöntä ei * Digital Imaging Fiberoptic Transillumination Halkeamat 2 3

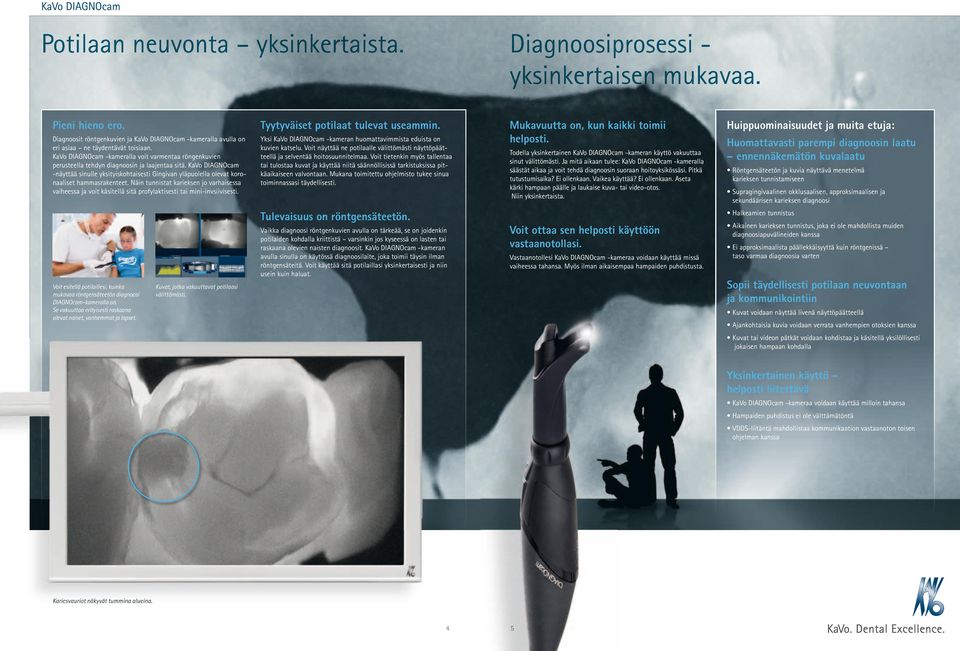

3 Potilaan neuvonta yksinkertaista. Diagnoosiprosessi - yksinkertaisen mukavaa. Pieni hieno ero. Diagnoosit röntgenkuvien ja KaVo DIAGNOcam -kameralla avulla on eri asiaa ne täydentävät toisiaan. KaVo DIAGNOcam -kameralla voit varmentaa röngenkuvien perusteella tehdyn diagnoosin ja laajentaa sitä. KaVo DIAGNOcam -näyttää sinulle yksityiskohtaisesti Gingivan yläpuolella olevat koronaaliset hammasrakenteet. Näin tunnistat karieksen jo varhaisessa vaiheessa ja voit käsitellä sitä profylaktisesti tai mini-invsiivisesti. Tyytyväiset potilaat tulevat useammin. Yksi KaVo DIAGNOcam -kameran huomattavimmista eduista on kuvien katselu. Voit näyttää ne potilaalle välittömästi näyttöpäätteellä ja selventää hoitosuunnitelmaa. Voit tietenkin myös tallentaa tai tulostaa kuvat ja käyttää niitä säännöllisissä tarkistuksissa pitkäaikaiseen valvontaan. Mukana toimitettu ohjelmisto tukee sinua toiminnassasi täydellisesti. Mukavuutta on, kun kaikki toimii helposti. Todella yksinkertainen KaVo DIAGNOcam -kameran käyttö vakuuttaa sinut välittömästi. Ja mitä aikaan tulee: KaVo DIAGNOcam -kameralla säästät aikaa ja voit tehdä diagnoosin suoraan hoitoyksikössäsi. Pitkä tutustumisaika? Ei ollenkaan. Vaikea käyttää? Ei ollenkaan. Aseta kärki hampaan päälle ja laukaise kuva- tai video-otos. Niin yksinkertaista. Huippuominaisuudet ja muita etuja: Huomattavasti parempi diagnoosin laatu ennennäkemätön kuvalaatu Röntgensäteetön ja kuvia näyttävä menetelmä karieksen tunnistamiseen Supragingivaalinen okklusaalisen, approksimaalisen ja sekundäärisen karieksen diagnoosi Voit esitellä potilaillesi, kuinka mukavaa röntgensäteetön diagnoosi DIAGNOcam-kameralla on. Se vakuuttaa erityisesti raskaana olevat naiset, vanhemmat ja lapset. Kuvat, jotka vakuuttavat potilaasi välittömästi. Tulevaisuus on röntgensäteetön. Vaikka diagnoosi röntgenkuvien avulla on tärkeää, se on joidenkin potilaiden kohdalla kriittistä varsinkin jos kyseessä on lasten tai raskaana olevien naisten diagnoosit. KaVo DIAGNOcam -kameran avulla sinulla on käytössä diagnoosilaite, joka toimii täysin ilman röntgensäteitä. Voit käyttää sitä potilaillasi yksinkertaisesti ja niin usein kuin haluat. Voit ottaa sen helposti käyttöön vastaanotollasi. Vastaanotollesi KaVo DIAGNOcam -kameraa voidaan käyttää missä vaiheessa tahansa. Myös ilman aikaisempaa hampaiden puhdistusta. Halkeamien tunnistus Aikainen karieksen tunnistus, joka ei ole mahdollista muiden diagnoosiapuvälineiden kanssa Ei approksimaalista päällekkäisyyttä kuin röntgenissä taso varmaa diagnoosia varten Sopii täydellisesti potilaan neuvontaan ja kommunikointiin Kuvat voidaan näyttää livenä näyttöpäätteellä Ajankohtaisia kuvia voidaan verrata vanhempien otoksien kanssa Kuvat tai videon pätkät voidaan kohdistaa ja käsitellä yksilöllisesti jokaisen hampaan kohdalla Yksinkertainen käyttö helposti liitettävä KaVo DIAGNOcam -kameraa voidaan käyttää milloin tahansa Hampaiden puhdistus ei ole välttämätöntä VDDS-liitäntä mahdollistaa kommunikaation vastaanoton toisen ohjelman kanssa Kariesvauriot näkyvät tummina alueina. 4 5

4 Tutkimukset tuovat faktat esiin. Katso ja ole varma. Tutkimukset todistavat: Sensitiivisyys ja spesifisyys nousevat yhdessä röntgendiagnoosin ja KaVo DIAGNOcam -kameran kanssa huomattavasti. Tutkimus 1 Am Dent Assoc Oct;139(10): The correlation of DIFOTI to clinical and radiographic images in Class II carious lesions. Bin-Shuwaish M, Yaman P, Dennison J, Neiva G. Department of Restorative Dental Sciences, College of Dentistry, King Saud University, Riyadh, Saudi Arabia. BACKGROUND: The authors conducted a study to evaluate the correlation between digital imaging fiber-optic transillumination (DIFOTI) (KaVo Dental, Lake Zurich, Ill.) and clinical and radiographic images in estimating the true clinical axial extension of Class II carious lesions. METHODS: The authors examined 51 Class II carious lesions visually, imaged them by means of DIFOTI and radiographed them with D-speed film and a complementary metal oxide silicon (CMOS)- based digital radiographic sensor. They validated axial extension of the lesions clinically. They compared the clinical and radiographic depths of the carious lesion with the size of the lesion on the DIFOTI images. RESULTS: The authors detected 84 percent of the lesions with DIFOTI, and 82 percent showed a visible dark shadow under the marginal ridge when examined clinically. DIFOTI correlated significantly with the clinical depth of decay (Pearson r = ). The combination of a CMOS digital sensor and DIFOTI (R2 = ) provided readings closer to the clinical measures than did the combination of D-speed film and DIFOTI (R2 = ). CONCLUSIONS: DIFOTI images correlated with clinical depth, especially in smaller lesions, and improved the estimation of lesion size when used in conjunction with the CMOS digital sensor and D-speed images. CLINICAL IMPLICATIONS: Using radiographs in combination with DIFOTI images could help clinicians determine the presence and, to some extent, the size of proximal caries, especially in smaller lesions. PMID: [PubMed - indexed for MEDLINE]Free Article Am Dent Assoc Oct;139(10): Tutkimus 3 From the Divisions of Cariology and Endodontology, Department of Dental Medicine Karolinska Institutet, Stockholm, Sweden Exploring the boundaries of caries detection Álfheiður Ástvaldsdóttir Two advanced methods evaluated Etumatkasi KaVo DIAGNOcam -kameran kanssa. KaVo DIAGNOcam -kameran kuvat voivat muuttaa tapasi karieksen diagnosoinissa ja varhaisessa toteamisessa. Ainutlaatuisen kuvalaadun ansiosta, joka on vain KaVolla, voit tulevaisuudessa diagnosoida nopeammin ja tarkemmin ja siten myös reagoida nopeammin. BACKGROUND: Caries detection methods require thorough validation. This should include studies which clarify what characteristics of the caries lesions are being measured, the limitations of the method and comparison of performance with conventional caries detection methods. The outcome of validation tests has important clinical implications, such as interpretation of the data at the cut-off points used by the clinician to differentiatebetween lesions requiring invasive and non-invasive intervention. CONCLUSIONS: The LF method can be useful for occlusal caries detection and quantification, under certain conditions: a) no general cut-off threshold can be recommended due to inconsistency between instruments. b) the method does not give information on demineralization or specific information on bacterial content of lesions, but rather responds to the synergistic effect of the caries process. The results of the in vitro investigations suggest that the DIFOTI method may be of value for caries detection and quantification on both approximal and occlusal surfaces. The method shows superior performance to both film and digital radiography, especially for detection of early caries lesions on approximal surfaces. Thus the method shows promise as a means of monitoring early caries lesions and warrantsfurther investigation. Tutkimus 2 Caries Res. 1997;31(2): Assessment of dental caries with Digital Imaging Fiber-Optic TransIllumination (DIFOTI): in vitro study. Schneiderman A, Elbaum M, Shultz T, Keem S, Greenebaum M, Driller J. Department of Oral Pathology, Biology, New Jersey Dental School, University of Medicine and Dentistry of New Jersey, Newark 07103, USA. This paper describes Digital Imaging Fiber-Optic TransIllumination (DIFOTI ), a new method for the reliable detection of dental caries. Images of teeth obtained through visible-light, fiber-optic transillumination (FOTI) are acquired with a digital CCD camera, and sent to a computer for analysis with dedicated algorithms. The algorithms were developed to facilitate the location and diagnosis of carious lesions by the operator in real time, and provide quantitative characterization for monitoring of the lesions. The DIFOTI method has been tested by imaging teeth in vitro. The results suggest the superior sensitivity of DIFOTI for detection of approximal, occlusal and smooth-surface caries vis-à-vis radiological imaging. PMID: [PubMed - indexed for MEDLINE] 6 7

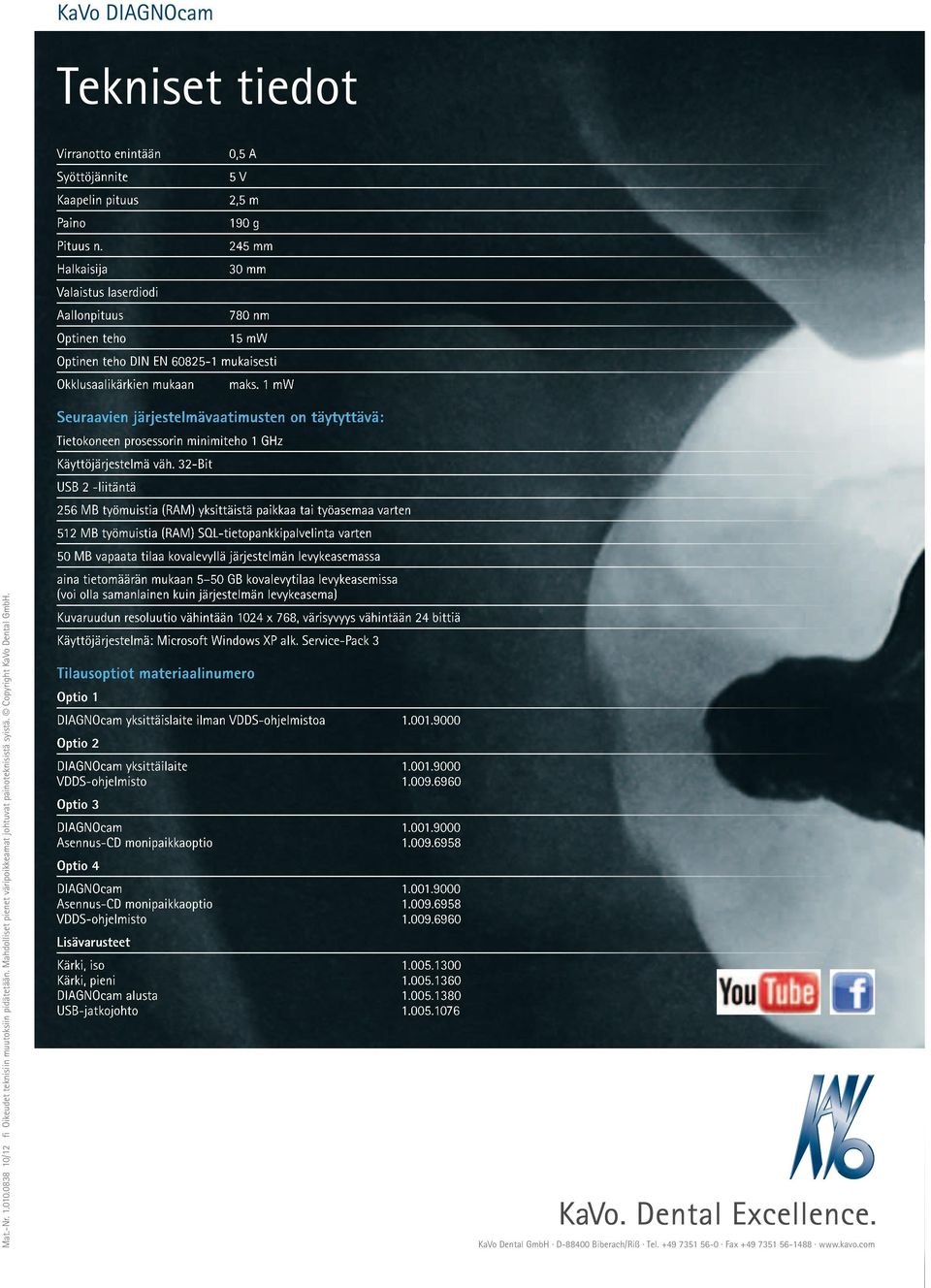

5 Tekniset tiedot Mat.-Nr /12 fi Oikeudet teknisiin muutoksiin pidätetään. Mahdolliset pienet väripoikkeamat johtuvat painoteknisistä syistä. Copyright KaVo Dental GmbH. Virranotto enintään Syöttöjännite Kaapelin pituus Paino Pituus n. Halkaisija Valaistus laserdiodi Aallonpituus Optinen teho 0,5 A 5 V 2,5 m 190 g 245 mm 30 mm 780 nm 15 mw Optinen teho DIN EN mukaisesti Okklusaalikärkien mukaan maks. 1 mw Seuraavien järjestelmävaatimusten on täytyttävä: Tietokoneen prosessorin minimiteho 1 GHz Käyttöjärjestelmä väh. 32-Bit USB 2 -liitäntä 256 MB työmuistia (RAM) yksittäistä paikkaa tai työasemaa varten 512 MB työmuistia (RAM) SQL-tietopankkipalvelinta varten 50 MB vapaata tilaa kovalevyllä järjestelmän levykeasemassa aina tietomäärän mukaan 5 50 GB kovalevytilaa levykeasemissa (voi olla samanlainen kuin järjestelmän levykeasema) Kuvaruudun resoluutio vähintään 1024 x 768, värisyvyys vähintään 24 bittiä Käyttöjärjestelmä: Microsoft Windows XP alk. Service-Pack 3 Tilausoptiot materiaalinumero Optio 1 DIAGNOcam yksittäislaite ilman VDDS-ohjelmistoa Optio 2 DIAGNOcam yksittäilaite VDDS-ohjelmisto Optio 3 DIAGNOcam Asennus-CD monipaikkaoptio Optio 4 DIAGNOcam Asennus-CD monipaikkaoptio VDDS-ohjelmisto Lisävarusteet Kärki, iso Kärki, pieni DIAGNOcam alusta USB-jatkojohto KaVo Dental GmbH D Biberach/Riß Tel Fax
