OHJE RFID - Suoraohjauskoodin muodostamiseen Toshiba SX sarjan tulostimilla

Transkriptio

1 OHJE RFID - Suoraohjauskoodin muodostamiseen Toshiba SX sarjan tulostimilla

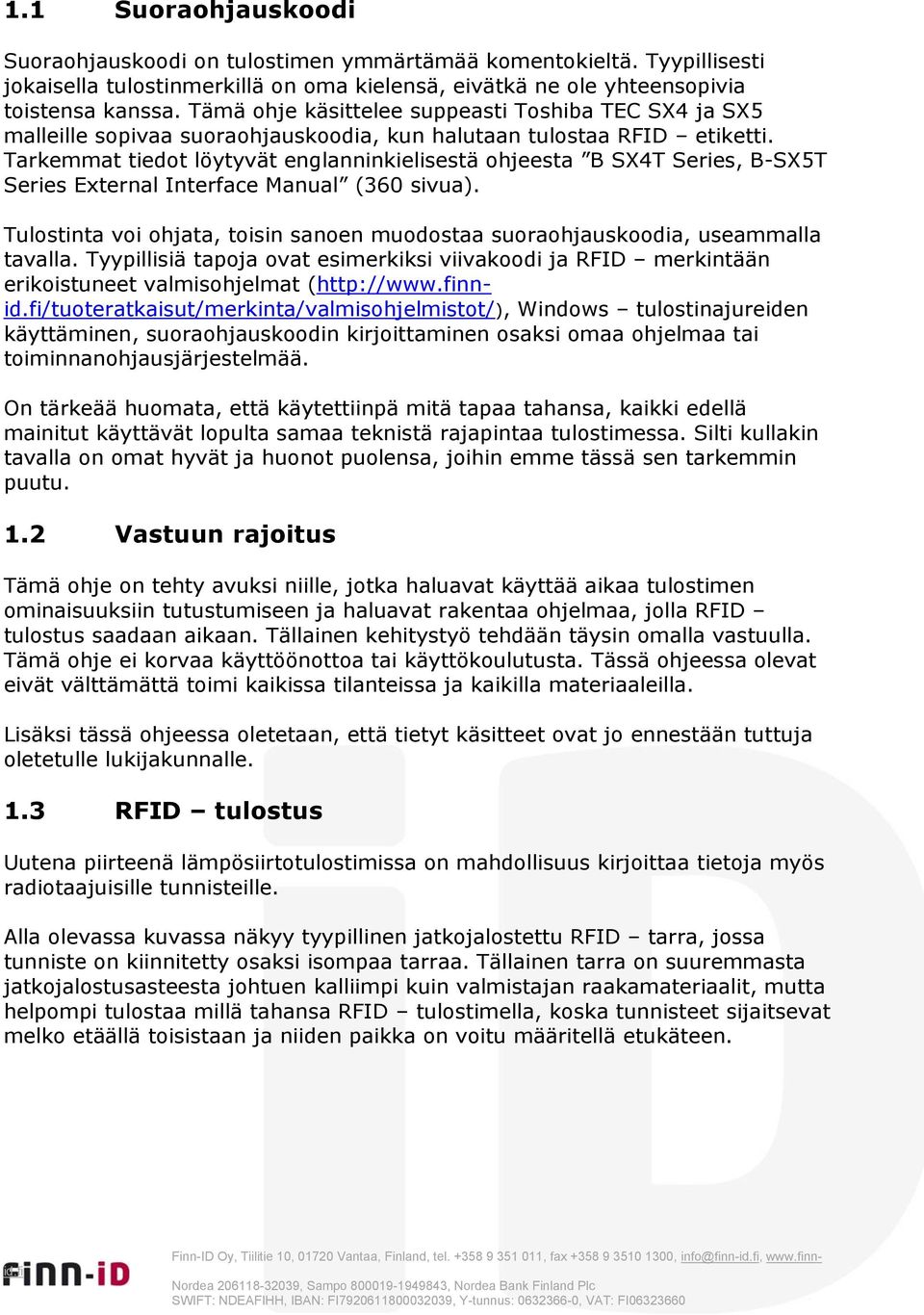

2 1.1 Suoraohjauskoodi Suoraohjauskoodi on tulostimen ymmärtämää komentokieltä. Tyypillisesti jokaisella tulostinmerkillä on oma kielensä, eivätkä ne ole yhteensopivia toistensa kanssa. Tämä ohje käsittelee suppeasti Toshiba TEC SX4 ja SX5 malleille sopivaa suoraohjauskoodia, kun halutaan tulostaa RFID etiketti. Tarkemmat tiedot löytyvät englanninkielisestä ohjeesta B SX4T Series, B-SX5T Series External Interface Manual (360 sivua). Tulostinta voi ohjata, toisin sanoen muodostaa suoraohjauskoodia, useammalla tavalla. Tyypillisiä tapoja ovat esimerkiksi viivakoodi ja RFID merkintään erikoistuneet valmisohjelmat ( Windows tulostinajureiden käyttäminen, suoraohjauskoodin kirjoittaminen osaksi omaa ohjelmaa tai toiminnanohjausjärjestelmää. On tärkeää huomata, että käytettiinpä mitä tapaa tahansa, kaikki edellä mainitut käyttävät lopulta samaa teknistä rajapintaa tulostimessa. Silti kullakin tavalla on omat hyvät ja huonot puolensa, joihin emme tässä sen tarkemmin puutu. 1.2 Vastuun rajoitus Tämä ohje on tehty avuksi niille, jotka haluavat käyttää aikaa tulostimen ominaisuuksiin tutustumiseen ja haluavat rakentaa ohjelmaa, jolla RFID tulostus saadaan aikaan. Tällainen kehitystyö tehdään täysin omalla vastuulla. Tämä ohje ei korvaa käyttöönottoa tai käyttökoulutusta. Tässä ohjeessa olevat eivät välttämättä toimi kaikissa tilanteissa ja kaikilla materiaaleilla. Lisäksi tässä ohjeessa oletetaan, että tietyt käsitteet ovat jo ennestään tuttuja oletetulle lukijakunnalle. 1.3 RFID tulostus Uutena piirteenä lämpösiirtotulostimissa on mahdollisuus kirjoittaa tietoja myös radiotaajuisille tunnisteille. Alla olevassa kuvassa näkyy tyypillinen jatkojalostettu RFID tarra, jossa tunniste on kiinnitetty osaksi isompaa tarraa. Tällainen tarra on suuremmasta jatkojalostusasteesta johtuen kalliimpi kuin valmistajan raakamateriaalit, mutta helpompi tulostaa millä tahansa RFID tulostimella, koska tunnisteet sijaitsevat melko etäällä toisistaan ja niiden paikka on voitu määritellä etukäteen.

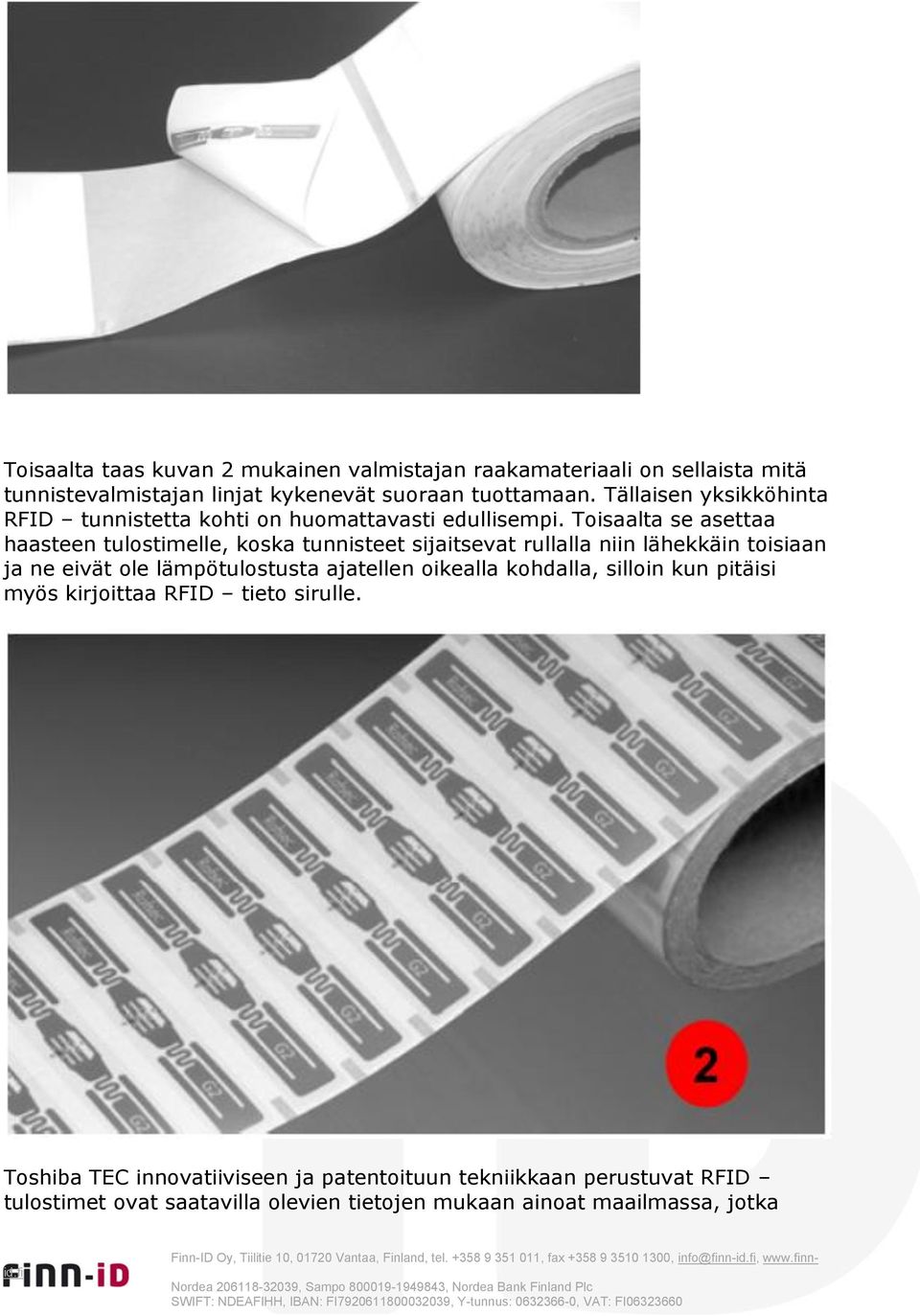

3 Toisaalta taas kuvan 2 mukainen valmistajan raakamateriaali on sellaista mitä tunnistevalmistajan linjat kykenevät suoraan tuottamaan. Tällaisen yksikköhinta RFID tunnistetta kohti on huomattavasti edullisempi. Toisaalta se asettaa haasteen tulostimelle, koska tunnisteet sijaitsevat rullalla niin lähekkäin toisiaan ja ne eivät ole lämpötulostusta ajatellen oikealla kohdalla, silloin kun pitäisi myös kirjoittaa RFID tieto sirulle. Toshiba TEC innovatiiviseen ja patentoituun tekniikkaan perustuvat RFID tulostimet ovat saatavilla olevien tietojen mukaan ainoat maailmassa, jotka

4 ylipäänsä kykenevät tämänkaltaisen materiaalin tulostamiseen ja RFID - kirjoittamiseen. Tätä tekniikkaa kutsutaan lyhenteellä: Joka tulee sanoista, Short Pitch RFID Encoding Technology. Tekniikan käyttö vaatii erikoisantenniratkaisun käyttöä.

5 1.4 RFID ja lämpötulostuksen prosessi RFID tulostuksen prosessi etenee seuraavasti: a. Mikäli tarpeen, siirrä RFID tunnistetta otollisempaan kohtaan RFID kirjoitusta ajatellen b. Kirjoita RFID tieto c. Lue RFID tieto ja varmista kirjoitustapahtuman onnistuminen d. Mikäli RFID kirjoitus ei onnistunut, tulosta tunnisteen päälle vaakaviivoitus merkiksi viallisesta tunnisteesta ja yritä automaattisesti uudelleen kohdasta a. e. Jos RFID kirjoitus onnistui, kirjoita (valinnainen) selkokielinen teksti ja viivakoodi (valinnainen) tunnisteen tarramateriaalin päälle 1.5 RFID suoraohjauskoodiesimerkki Seuraava esimerkki on tulostettu UPM Raflatacin ShortDipole tunnisteelle (siru NXP Gen2): ================================================ {D0200,0950,0110 } /tarran koon määrittely/tärkeä!!! {AX;+000,+000,+00 } /hienosäätö {AY;+05,0 } /tulostuslämpötilan säätö/tärkeä {C } /tulostusmuistin tyhjennys {PV00;0009,0054,0031,0031,B,00,B,P1 } /tekstin tulostuksen määritysrivi {RV00;9638 } /tulostettava teksti {@003;+0180 } /tunnisteen siirto RFID kirjoitusta varten {XB00;0000,0000,r,P5,F0,T24,D00,G2 } /RFID -kirjoituksen määritys {RB00; A } /RFID tag id data 24 heksamerkkiä {XS;I,0001,0002C3200 } /tulosta komento/ TÄRKEÄ!! ================================================ Yllä olevien rivien kommenttien linkit johdattavat tämän dokumentin muihin kohtiin, joissa asiaa tarkennetaan. Alla on kuitenkin lyhyt vuokaavio tulostusohjauksen prosessista kertauksesi edellisestä.

6 id.fi Finn-ID Oy, Tiilitie 10, Vantaa, Finland, tel , fax , info@finn-id.fi,

7 TARRAN KOON MÄÄRITTÄMINEN

8 HIENOSÄÄTÖ

9 TULOSTUSLÄMPÖTILAN SÄÄTÖ (TULOSTUSTUMMUUS) TULOSTUSMUISTIN TYHJENNYS

10 TULOSTETTAVAN TEKSTIN MÄÄRITYS

11 TULOSTETTAVAN TEKSTIN SISÄLTÖ TUNNISTEEN KOHDISTUS RFID KIRJOITUSTA VARTEN

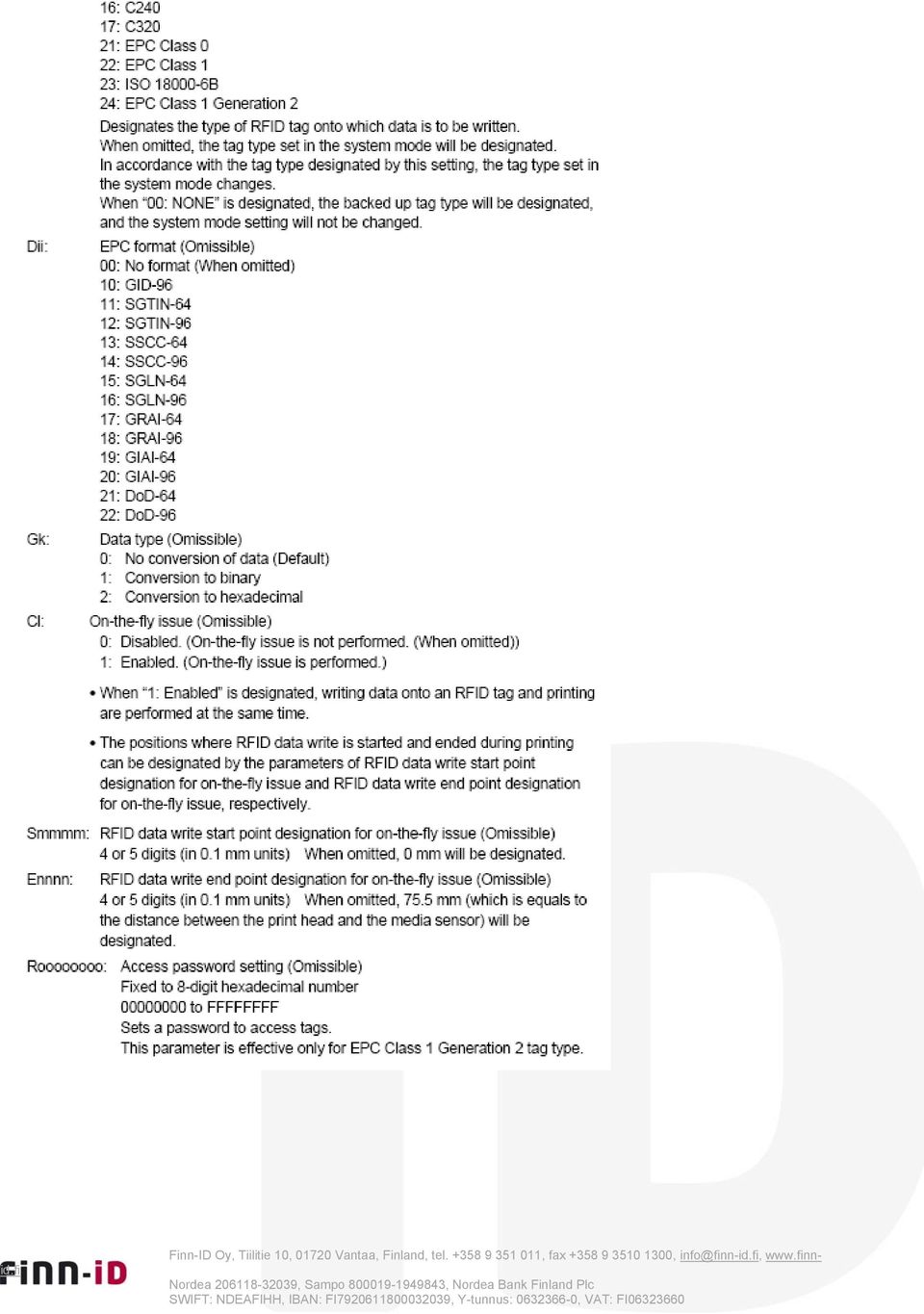

12 RFID KIRJOITUKSEN MÄÄRITYS

13 id.fi Finn-ID Oy, Tiilitie 10, Vantaa, Finland, tel , fax , info@finn-id.fi,

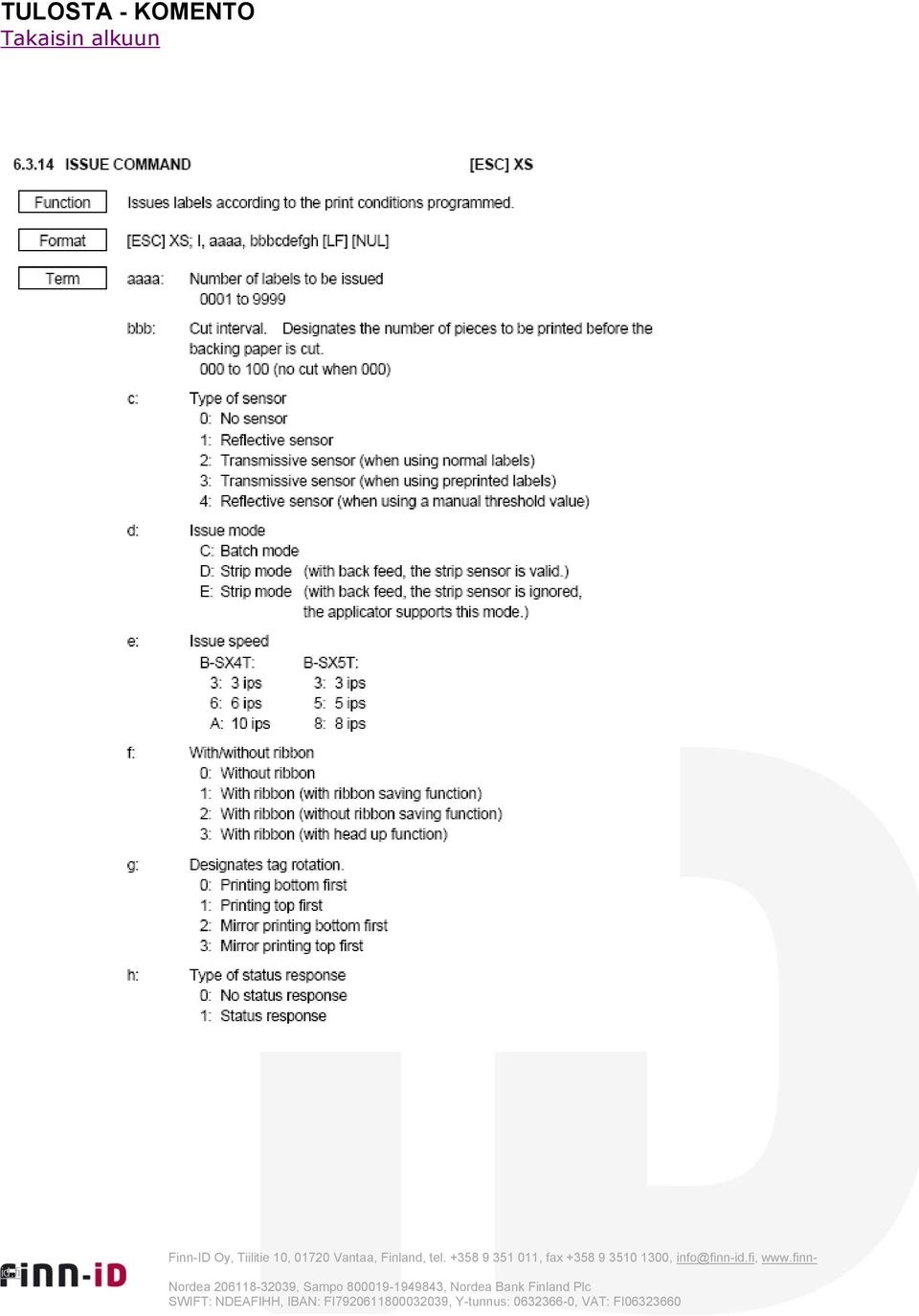

14 TULOSTA - KOMENTO
