1 Kaapelien puhallusasennus Koneet televiestintäkaapelien ilma- ja vesipuhallukseen esiasennettuihin putkiin Tuotekuvasto Höyläämötie 11 A, Helsinki, Puh , Fax , 1

2 Sisältö Ultimaz Ultimaz 4 Ultimaz-lattiajalusta 4 MicroJet ja MiniJet MicroJet EM 25 5 MicroJet PRM MicroJet PR MiniJet P02 6 MiniJet-mikroputkisarja 7 Mikroputkien paineistus 7 CableJet ja SuperJet CableJet 8 SuperJet 8 SuperJet-mikroputkisarja 9 Tarvikkeet Mikroputkien paineistus 9 Kompressori, M17 10 Jälkijäähdytin, AHP Vesipuhalluslaitteisto, HYDROCAB 10 Kaapelirummut, Figarino ja Figaro 11 Y-liitäntä 12 Y-liitäntä, kompakti 12 Vetopää, Sonic Head 12 Päätehylsyt, voitelu ja puhdistus Kaapelin päätehylsyt 13 Puhdistus- ja voitelusienet 13 Voiteluaine 13 Puhdistusrätit, HP 14 Kuitujen puhdistus, SqueekyKleen 14 Kuidunpäiden puhdistus, AquaKleen 14 Puhdistusrätit, Grime-Away 14 Lähettimet, paikantimet ja putkirobotti Minisondi 15 Kaapelinpaikannin 15 Signaaligeneraattori 15 Merkinnänpaikannin 16 Putkirobotti, Snake Eye 16 Vetojouset Vetojousi, 3 mm 17 Vetojousi, 4,5 mm 17 Vetojousi, 6 mm 17 Vetojousi, 9 mm 18 Vetojousi, 11 mm 18 Letku- ja putkityökalut Kuorintatyökalu 19 Leikkuri suojaletkulle 19 Viistetyökalu suojaletkulle 19 Asennustyökalu putkelle, BENTE 20 Asennustyökalu puoliputkille 20 Puoliputket suojaletkun jatkamiseen 20 Liitokset, tulpat ja vinssit Jatkoliitin, Comfit 21 Putkitulpat lenkeillä, Comfit 21 Nockvinsch Kelapukit ja -vaunut Kelapukki mikrokaapelikeloille 22 Kelapukki, 4 tonnia 22 Kelavaunu, TRV-9 ja TRV

3 Valokuitupuhalluksen johtaja maailmassa Plumettaz kuuluu tuotemerkkeihin, joista olemme eniten ylpeitä. Edustamme yritystä sekä Pohjoismaissa että Baltian maissa. Sveitsiläinen Plumettaz on jo yli 30 vuoden ajan ollut edelläkävijä valokuitukaapelien puhallusasennuksessa. SAB Elteknik tarjoaa ensimmäisenä yrityksen uusia laitteita mikrokaapeliverkoille ja FTTH-ratkaisuille. Lisäarvo on avainsana meille SAB Elteknikillä; Överlidassa oleva tukitiimimme vastaa teknisestä tuesta, koulutuksesta ja asiakaspalvelusta Ruotsissa ja naapurimaissa. Kattavasta valokuitupuhalluslaitteiden valikoimastamme löydät kätevät ratkaisut valokaapelien asennukseen mukaan lukien uusien valokuitujen lisäämiseen jo käytössä oleviin putkiin. Voit myös pyytää meiltä apua ja vinkkejä oikeiden varusteiden valintaan. 3

4 Henkilökohtaiset Ultimaz suojavarusteet Ultimaz ULTIMAZ -puhallinpää on tarkoitettu FTTH- ja mikrokaapelien puhallusasennukseen sisä- ja ulkotiloissa. Sen voimanlähteeksi sopivat useimmat sähköporakoneet ja -ruuvauskoneet, joiden ulkoinen vääntömomentti ylittää 0,3 Nm kierrosnopeuksilla RPM. Kevyt ja kompakti Tehokas Pieni ilmankulutus; mahdollisuus käyttää paineilmatuubeja Turvallinen sekä käyttäjälle että kaapelille Mahdollistaa tasaisen päivittäisen työkapasiteetin Sopii irtokuiduille, EPFU-kuitunipuille ja mikrokaapelille, joiden halkaisija on enintään 4 mm Vetopyörä, joka mukautuu erilaisille kaapeleille ja kuituyksiköille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erillinen painemittari putkeen syöttämiselle Mikrokaapelia suojaavat ominaisuudet: Työntövoiman hallinta vääntömomenttia rajoittamalla Puhalluskasetin lukitus, kun puristuspyörää ei ole kytketty irti Osoittimella varustettu kääntöpyörä, jolla säädetään puristuspyörän radiaalista painetta Toimii molempiin suuntiin Lisävarusteet: Voiteluaine Veto- ja puristuspyörä Putkiliittimet, kaapelitiivisteet ja ohjaimet Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö Nopeus Kaapelin halk. Putken Putken Mitat Paino voima (N) (m/min) (mm) halk. (mm) halk. (mm) (mm) (kg) 57FJ Ultimaz V ,8 4,0 3,0 12, x 101 x 148 1,7 Ultimaz-lattiajalusta Sähkösinkitty jalusta ULTIMAZ -puhallinpäälle. Helpottaa valokuitukaapelin puhallusasennusta pitämällä kaapelirummun suorassa yhteydessä ULTIMAZ -puhallinpäähän. Teleskooppimallinen jalusta on kokoontaitettava. SAB-nro Tyyppi Mitat (mm) Paino (kg) Ultimaz-lattiajalusta 1200 x 200 x 200 1,7 4

5 MicroJet MicroJet EM 25 MicroJet EM-25 on tarkoitettu halkaisijaltaan enintään 3 mm:n irtokuitujen, EPFU-kuitunippujen ja mikrokaapelien puhallusasennukseen esiasennettuihin putkiin. Laitteessa on 24 voltin DC-moottori sekä säädettävä magneettinen momentinrajoitin herkkiä mikrokaapeleita ja EPFU-kuitunippuja varten. Sopii irtokuiduille, EPFU-kuitunipuille ja mikrokaapeleille, joiden halkaisija on enintään 3,5 mm Vetopyörä, joka mukautuu erilaisille kaapeleille ja kuituyksiköille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erillinen painemittari putkeen syöttämiselle Lisävarusteet: Voiteluaine Putkenpidin Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Figarino-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ MicroJet EM < 3, x 150 x 190 6,5 MicroJet PRM 196 MicroJet PRM-196 on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin. Laitteessa on ilmamoottori suoraa syöttöä varten sekä irrotettava, säädettävä magneettinen momentinrajoitin herkille mikrokaapeleille ja EPFU-kuitunipuille. Nopean kiinnitysmekanismin ansiosta rajoitin on helppo kytkeä koneeseen ilman työkaluja. Laite on MicroJet PR-140:n ja MicroJet EM-25:n yhdistelmä. MicroJet PRM-196 -laitetta on saatavana vain ilmamoottorilla. Irtokuiduille, EPFU-kuitunipuille ja mikrokaapeleille ks. taulukko alla Vetopyörä, joka mukautuu erilaisille kaapeleille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Lisävarusteet: Voiteluaine Putkenpidin Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Figarino-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ MicroJet PRM < 8, x 250 x 335 6,5 5

6 MicroJet, MiniJet MicroJet PR 196 MicroJet PR-196 on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin. Laitteessa on ilmamoottori suoraa syöttöä varten sekä irrotettava, säädettävä magneettinen momentinrajoitin herkille mikrokaapeleille ja EPFU-kuitunipuille. Nopean kiinnitysmekanismin ansiosta rajoitin on helppo kytkeä koneeseen ilman työkaluja. Laite on MicroJet PR-140:n ja MicroJet EM-25:n yhdistelmä. MicroJet PR-196 -laitetta on saatavana vain ilmamoottorilla. Mikrokaapeleille ks. taulukko alla Vetopyörä, joka mukautuu erilaisille kaapeleille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Lisävarusteet: Voiteluaine Putkenpidin Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Magneettiliitin Figarino-kaapelirumpu Figaro-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ MicroJet PR ,5 8, x 250 x 255 5,6 MiniJet P02 MiniJet-P02 on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin. Kumipäällysteiset telahihnat minimoivat putken vaurioitumisen riskin Helppo asennus, nopea kaapelin kiinnitys ja irrotus Vaivaton huoltaa Helposti vaihdettavat telahihnat Vetoyksikön pystysuora säätö ei tarpeen; samankeskinen kaapelin kanssa mm:n kaapelille ja 7 40 mm:n putkelle Kaapelia voidaan asentaa jopa 3000 metriä Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Voidaan varustaa mikroputkien asennukseen tarvittavilla hihnoilla ja ohjaimilla Lisävarusteet: Putkiliittimet, tiivisteet ja ohjaimet Figarino-kaapelirumpu Figaro-kaapelirumpu Kaapelirasva (MicroJettingLube) Ilmajäähdytin, AHP400 Y-liitäntä SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ MiniJet P x 400 x

7 Mikroputkisarja, paineistus MiniJet-mikroputkisarja Varusteet mikroputkien puhallukseen olemassa oleviin kaapelikanaviin MiniJet-laitteella. Kukin sarja on tarkoitettu yhdelle putkikoolle. Sarja sisältää kaikki tarvittavat telahihnat ja tiivisteet. Mukana säilytyslaukku. SAB-nro Tyyppi Paino, kg 57N Mikroputkisarja 2 x 7 mm:n putkelle 0,8 57N Mikroputkisarja 2 x 10 mm:n putkelle 0,8 57N Mikroputkisarja 3 x 10 mm:n putkelle 0,8 57N Mikroputkisarja 2 x 12 mm:n putkelle 0,8 Mikroputkien paineistus Paineistusventtiilit, venttiilit ja tiivisteet mikroputkien paineistukseen, jolla ehkäistään mikroputkien kokoon painuminen puhallettaessa olemassa oleviin kaapelikanaviin. HUOM: 7/5 mm:n ja 10/8 mm:n putkille käytetään samaa venttiiliä (57N265048); 7/5 mm:n putkelle käytettäessä 8 mm:n osa poistetaan. Venttiilihylsyissä on reiät, joiden avulla mikroputki paineistetaan täytettävän putken ylipaineella. Päätehylsyt on tiivistetty putkirummusta paineistusta varten, mikä tehdään kompressorilla paineenosoittimen kautta. SAB-nro Tyyppi Paino, kg 57N Paineenosoitin 7 mm:n putkelle 0,02 57C58UA41022 Pikaliitin 10 mm:n putkelle 0,02 57C58UR01007 Pikaliittimen adapteri, 10/7 mm 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 7/5 mm:n putkelle, 10 kpl/sarja 0,05 57N Päätehylsyt 7/5 mm:n putkelle, 5 kpl/sarja 0,03 57N Paineenosoitin 10 mm:n putkelle 0,02 57C58UA41022 Pikaliitin 10 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 10/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 10/8 mm:n putkelle 0,03 57N Paineenosoitin 12 mm:n putkelle 0,02 57C58UA41222 Pikaliitin 12 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 12/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 12/8 ja 12/10 mm:n putkelle, 5 kpl/sarja 0,05 7

8 CableJet, SuperJet CableJet CableJet on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilmatai vesipuhallukseen esiasennettuihin putkiin mm:n kaapelille ja mm:n putkelle Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Voidaan varustaa vetopyöräakseleilla 6,5 9 mm:n putkelle (tilataan erikseen) Suositellut putkiliittimet: 32, 40 ja 50 mm sekä kaapelisuuttimet 9 11, 11 12,5, 12 14, 14 15,5 ja 15,5 18 mm (myös muita kokoja on tilattavissa meiltä) Voiteluaine Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Figaro-kaapelirumpu Kaapelirasva (JettingLube) Ilmajäähdytin, AHP400 Y-liitäntä SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ CableJet x 320 x SuperJet SuperJet on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin mm:n kaapelille ja mm:n putkelle Hydrauliikkavetoiset syöttöhihnat tasoittavat ja tehostavat syöttöä Hydraulimoottori sisältyy laitteeseen Pituus- ja nopeusmittari Erillinen painemittari putkeen syöttämiselle Voidaan varustaa mikroputkiasennuksia varten (pyydä meiltä lisätietoja) Suositellut putkiliittimet: 32, 40 ja 50 mm sekä kaapelisuuttimet 9 11, 11 12,5, 12 14, 14 15,5 ja 15,5 18 mm (myös muita kokoja on tilattavissa meiltä) Lisävarusteet: Putkiliittimet, tiivisteet ja ohjaimet Figaro-kaapelirumpu Kaapelirasva (JettingLube) Ilmajäähdytin, AHP400 Y-liitäntä Hydraulimoottori Teho Kierrosluku Paine Mitat Paino Honda GX200, 4-tahti (ilmajäähdytteinen) 4,8 kw 3600 rpm 130/70 bar 715 x 410 x 430 mm 55 kg SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ SuperJet x 260 x

9 Mikroputkisarja, paineistus MiniJet-mikroputkisarja Varusteet mikroputkien puhallukseen olemassa oleviin kaapelikanaviin MiniJet-laitteella. Kukin sarja on tarkoitettu yhdelle putkikoolle. Sarja sisältää kaikki tarvittavat telahihnat ja tiivisteet. Tiivistyshylsyn tulppien avulla putkien lukumäärää voidaan vaihdella eri mikroputkisarjoissa. Mukana säilytyslaukku. SAB-nro Tyyppi Paino, kg 57N Mikroputkisarja 5 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 10 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x x 10 mm:n putkelle 1,8 Mikroputkien paineistus Paineistusventtiilit, venttiilit ja tiivisteet mikroputkien paineistukseen, jolla ehkäistään mikroputkien kokoon painuminen puhallettaessa olemassa oleviin kaapelikanaviin. HUOM: 7/5 mm:n ja 10/8 mm:n putkille käytetään samaa venttiiliä (57N265048); 7/5 mm:n putkelle käytettäessä 8 mm:n osa poistetaan. Venttiilihylsyissä on reiät, joiden avulla mikroputki paineistetaan täytettävän putken ylipaineella. Päätehylsyt on tiivistetty putkirummusta paineistusta varten, mikä tehdään kompressorilla paineenosoittimen kautta. SAB-nro Tyyppi Paino, kg 57N Paineenosoitin 7 mm:n putkelle 0,02 57C58UA41022 Pikaliitin 10 mm:n putkelle 0,02 57C58UR01007 Pikaliittimen adapteri, 10/7 mm 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 7/5 mm:n putkelle, 10 kpl/sarja 0,05 57N Päätehylsyt 7/5 mm:n putkelle, 5 kpl/sarja 0,03 57N Paineenosoitin 10 mm:n putkelle 0,02 57C58UA41022 Pikaliitin 10 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 10/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 10/8 mm:n putkelle 0,05 57N Paineenosoitin 12 mm:n putkelle 0,03 57C58UA41222 Pikaliitin 12 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 12/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 12/8 ja 12/10 mm:n putkelle, 5 kpl/sarja 0,05 9

10 Tarvikkeet Kompressori, M17 M17 on Plumettazin ja Käserin yhdessä suunnittelema kompressori valokuitupuhallukseen, jota käytetään yhdessä Ultimaz -, MicroJet - ja MiniJet -laitteiden kanssa. Kompressorin roottorit ovat pitkäikäisiä, toimintavarmoja ja vähän energiaa k uluttavia. Automaatikan ansiosta laitetta on helppo käyttää. M17 on varustettu patentoidulla huurtumisenestojärjestelmällä, joka mukauttaa käyntilämpötilan ympäröivään lämpötilaan ja pidentää siten paineilmatyökalujen käyttöikää. Valikoimassamme on myös suurempia kompressoreita (tyyppi XAHS 186) MiniJet -, CableJet - ja SuperJet -laitteille suurempiin putkiin puhallusta varten. SAB-nro Tyyppi Virtaus Työpaine Moottori Teho Tankki Liitäntä Paino (m³/min) (bar) (kw) (litraa) (kg) MobilAir M17 1,0 15 Honda GC630 15, x G½ 204 Jälkijäähdytin, AHP-400 Puhallusilmaa jäähdyttävä ja kuivaava AHP-400 vähentää kitkaa ja helpottaa siten valokaapelien ja mikroputkien asennusta pitkillä matkoilla. SAB-nro Tyyppi Paino, kg 57N Jälkijäähdytin, AHP Vesipuhalluslaitteisto, HYDROCAB Käytetään MiniJet -, CableJet - tai SuperJet -laitteen kanssa valokaapelin vesipuhallukseen. Sisältää moottorin, pumpun sekä tarvittavat putket ja liittimet. HYDROCAB-laitteiston avulla kaapelia voidaan asentaa huomattavasti pidempiä matkoja. Matkan pituuteen vaikuttavan mm. kaapelin ominaisuudet sekä korkeuserot (suurin sallittu korkeusero on 50 metriä, jolloin ylipaine on 5 baaria). Vesipuhallusta alle 0 asteen lämpötiloissa tulee välttää. Virtaus Paine Mitat Paino 100 l/min 34 bar 1500 x 1065 x 610 mm 171 kg SAB-nro Tyyppi Paino, kg 57EF Vesipuhalluslaitteisto, HYDROCAB 60 10

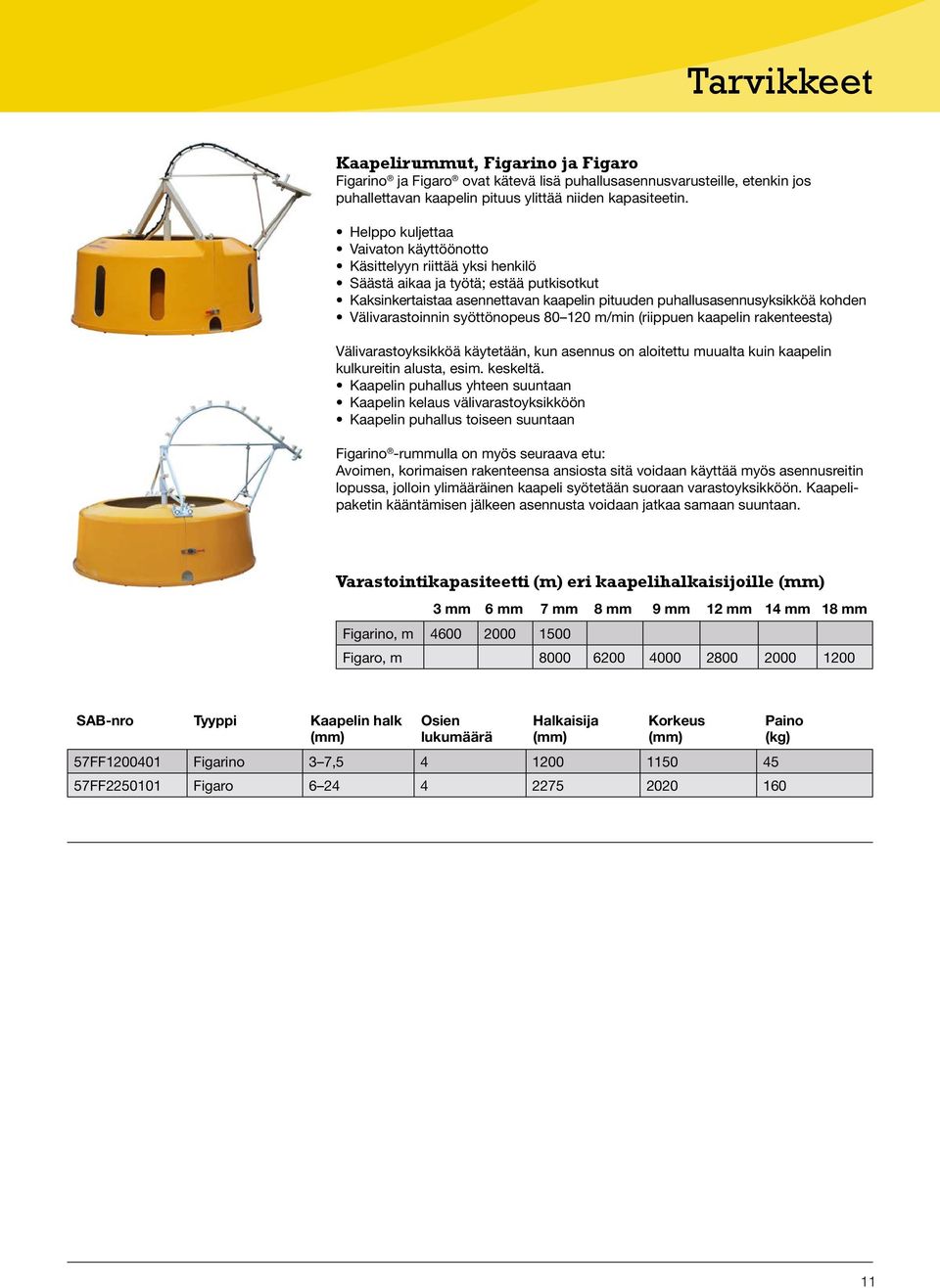

11 Tarvikkeet Kaapelirummut, Figarino ja Figaro Figarino ja Figaro ovat kätevä lisä puhallusasennusvarusteille, etenkin jos puhallettavan kaapelin pituus ylittää niiden kapasiteetin. Helppo kuljettaa Vaivaton käyttöönotto Käsittelyyn riittää yksi henkilö Säästä aikaa ja työtä; estää putkisotkut Kaksinkertaistaa asennettavan kaapelin pituuden puhallusasennusyksikköä kohden Välivarastoinnin syöttönopeus m/min (riippuen kaapelin rakenteesta) Välivarastoyksikköä käytetään, kun asennus on aloitettu muualta kuin kaapelin kulkureitin alusta, esim. keskeltä. Kaapelin puhallus yhteen suuntaan Kaapelin kelaus välivarastoyksikköön Kaapelin puhallus toiseen suuntaan Figarino -rummulla on myös seuraava etu: Avoimen, korimaisen rakenteensa ansiosta sitä voidaan käyttää myös asennusreitin lopussa, jolloin ylimääräinen kaapeli syötetään suoraan varastoyksikköön. Kaapelipaketin kääntämisen jälkeen asennusta voidaan jatkaa samaan suuntaan. Varastointikapasiteetti (m) eri kaapelihalkaisijoille (mm) 3 mm 6 mm 7 mm 8 mm 9 mm 12 mm 14 mm 18 mm Figarino, m Figaro, m SAB-nro Tyyppi Kaapelin halk Osien Halkaisija Korkeus Paino (mm) lukumäärä (mm) (mm) (kg) 57FF Figarino 3 7, FF Figaro

12 Tarvikkeet Y-liitäntä Y-liitäntää käytetään ylimääräisen kaapelin asennukseen jo täytettyyn putkeen joko ilma- tai vesipuhalluksella. Liitäntää käytetään yhdessä MiniJet -, CableJet - tai SuperJet -laitteen kanssa. Puhallusasennuksen teho on noin 50 % ensimmäisen putken asennuksen tehosta. Toista kaapelia puhallettaessa MiniJet/CableJet/SuperJet liitetään Y-liittimen toiseen haaraan. Voidaan käyttää myös kahden kaapelin samanaikaiseen asennukseen, jolloin ku hunkin haaraan liitetään MiniJet/CableJet/SuperJet-laite. Kahdella kaapelilla saavutettava asennuspituus on lähes sama kuin yhdellä kaapelilla saavutettava. SAB-nro Tyyppi Putken halk. Kaap. halk. Maks.paine Mitat Paino (mm) (mm) (bar) (mm) (kg) 57N Y-liitäntä x 290 x Y-liitäntä, kompakti Kompaktia Y-liitäntää käytetään ylimääräisen kaapelin asennukseen jo täytettyyn putkeen joko ilma- tai vesipuhalluksella. Liitäntää käytetään yhdessä MiniJet -, CableJet - tai SuperJet -laitteen kanssa. Kompakti Y-liitäntä sopii hyvin ahtaisiin tiloihin, joissa käytetään tiivisteitä. Myös muita kokoja on tilattavissa. SAB-nro Tyyppi Putken halk. Kaap. halk. Maks.paine Mitat Paino (mm) (mm) (bar) (mm) (kg) 57N Y-liitäntä, kompakti x 205 x 95 4,7 Vetopää, Sonic Head Lisävaruste MiniJet -, CableJet - tai SuperJet -laitteelle. Ilmavirtauksella kompressorista putkeen on työntävä vaikutus kaapeliin. Työntövoima on suhteellinen paineen alenemiseen putkea pitkin (paine-ero). Vetopää kiinnitetään kaapelin päähän, jossa sen kaapelin kohdistuva vetovoima on 3 10 dan. Voima riippuu paineen alennuksesta vetopään päässä. Sonic Head -vetopäästä on apua hankalissa asennuksissa, esim: kun asennettava kaapeli on jäykkyydeltään pehmeää joko rakenteensa tai korkean ympäröivän lämpötilan vuoksi kun suhde putken sisähalkaisijan ja kaapelin ulkohalkaisijan välillä on suuri (pieni kaapeli isossa putkessa). SAB-nro Tyyppi Paino (kg) 57N Vetopää putkihalkaisijalle: mm 0,05 57N Vetopää putkihalkaisijalle: mm 0,05 57N Vetopää putkihalkaisijalle: mm 0,05 12

13 Päätehylsyt, voiteluaineet Kaapelin päätehylsyt Uudelleenkäytettävät sisäkierteiset päätehylsyt, jotka suojaavat kaapelin päätä ja ehkäisevät juuttumisen esim. liitoksiin puhallusasennuksen aikana. SAB-nro Kuvaus Kaap. halk. (mm) Kpl/pakkaus Paino (kg) 57N Kaapelin päätehylsy 2,0 10 0,05 57N Kaapelin päätehylsy 2,5 10 0,05 57N Kaapelin päätehylsy 3,0 10 0,05 57N Kaapelin päätehylsy 3,5 10 0,05 57N Kaapelin päätehylsy 4,0 10 0,05 57N Kaapelin päätehylsy 5,0 10 0,05 57N Kaapelin päätehylsy 6,0 10 0,05 57N Kaapelin päätehylsy 7,0 10 0,05 57N Kaapelin päätehylsy 8,0 10 0,05 57N Kaapelin päätehylsy 9,0 10 0,05 57N Kaapelin päätehylsy 10,0 10 0,05 57N Kaapelin päätehylsy 8,0 20,0 10 0,08 Puhdistus- ja voitelusienet Sienet putken voiteluun ja puhdistukseen ennen valokaapelin puhallusasennusta. Mikrokanaviin puhallettaessa suosittelemme sienten sijaan Plumettaz Lubricator -voiteluainetta osittain ajan säästön vuoksi, mutta etenkin, koska Lubricatorin on todettu lisäävän asennuspituutta voitelemalla tehokkaammin ja eliminoimalla kitkaa huomattavasti kasvattavan staattisen sähkön. SAB-nro Kuvaus Putken halk. Kpl/ Paino (mm) pakkaus (kg) 57N Puhdistus- ja voitelusieni ,01 57N Puhdistus- ja voitelusieni ,01 57N Puhdistus- ja voitelusieni ,02 Voiteluaineet JettingLube ja MicroJettingLube ovat Polywaterin ja Plumettazin kehittämiä voiteluaineita, jotka minimoivat kitkan valokuitujen- ja kaapelien puhallusasennuksessa. Voiteluaineet on testattu, jotta ne eivät vaikuta negatiivisesti kuitujen ja kaapelien käyttöikään ja jotta ne täyttävät RIHOS-direktiivin vaatimukset (käyttöturvallisuustiedote saatavissa). Vinkkejä: Pienin kitka saavutetaan, kun voiteluaineen annetaan kuivua ennen kuidun/ kaapelin sisään puhallusta; kun voitelusieni on puhallettu läpi, jätä puhallus päälle muutamaksi minuutiksi ennen puhallusasennuksen aloittamista. SAB-nro Kuvaus Putken halk. Kpl/ Paino (mm) pakkaus (kg) Jetting-voiteluaine, CJL-1032P 0, , Jetting-voiteluaine, Wintergrade 0, , Jetting-voiteluaine, CJL-378 3,80 4 4, Jetting-voiteluaine, CJL-1892P 18, MicroJetting-voiteluaine 0, ,30 13

14 Puhdistus Puhdistusrätit, HP Polywaterin HP on ympäristöystävällinen, rasvaa liuottava puhdistusaine valokaapeleille, joka korvaa trikloorietyleeniliuokset. HP ei sisällä epähygieenisiä aineita, ja se on hellävarainen iholle. Tandempakkaukset sisältävät yhden märän ja yhden kuivan rätin. Myös muunlaisia pakkauksia on tilattavissa. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg Puhdistusrätti, märkä/kuiva 144 0,01 Kuitujen puhdistus, SqueekyKleen Kuitujatkosten suosikki SqueekyKleen on alkoholiton puhdistusrätti, joka poistaa rasvan kuoritusta valokaapelista muutamalla hankauksella. Se ei jätä jäämiä jälkeensä, ja pyyhitty pinta kuivuu nopeasti. Lisäpuhdistusta esim. alkoholiliuoksilla ei tarvita ennen jatkoksen tekoa. SqueekyKleen saa kuidut erottumaan ja leviämään. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg SqueekyKleen-puhdistusrätti 144 0,01 Kuidunpäiden puhdistus, AquaKleen Kätevä puhdistuspakkaus kuidunpäiden puhdistukseen päättämisen yhteydessä. Puhdistusaine on täysin vesipohjainen. Pakkaukseen kuuluu rättejä sisältävä annostelija sekä uritettu muovimuotti. Urat kastellaan mukana tulevalla AquaKleen-puhdistusaineella, ja kussakin urassa puhdistetaan yksi kuidunpää, minkä jälkeen rätti vaihdetaan uuteen. Koska samalla rätin kohdalla puhdistetaan vain yksi kuidunpää, likaantuneella rätillä puhdistuksen vaaraa ei ole. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg AquaKleen-laukku 1 0, AquaKleen-spray, 60 ml 12 0, AquaKleen-tippapullo, 60 ml 12 0, Uritettu puhdistusmuotti 6 0, FiberKleen-puhdistusrätti, 175 kpl 12 0,5 Puhdistusrätit, Grime-Away Rasvan poistavat yleispuhdistusrätit työkaluille ja välineille. Hellävarainen käsille. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg Grime-Away-puhdistusrätti, 72 kpl/pakkaus 1 0,5 14

15 Lähettimet, paikantimet Minisondi Lähetin, joka työnnetään putkeen vetojousella tai paineilmalla. Jotta sondi ei vahingoitu, se asetetaan suojahylsyn sisälle. Sondi lähettää 33 khz:n signaalia, ja se havaitaan enintään 5 metrin syvyydestä tavallisella kaapelinpaikantimella. Paristot: 1 x AA 1,5 V, kestoaika 50 tuntia. SAB-nro Kuvaus Paino, kg Minisondi, 102 x 38 mm, 33 khz, M10-ulkokierre 0, Suojahylsy, 115 x 25 mm, M10-sisäkierre 0,1 Kaapelinpaikannin, CAT DXL Toiminnot i) On/Off-painike kahvassa. 3-asentoinen valitsin P-POWER MODE: Jännitteisten kaapelien paikannus. R-RADIO MODE: Jännitteettömien kaapelien ja johtavien materiaalien paikannus. G-GENERATOR MODE: Lähetinsignaalien havaitseminen. ii) Herkkyyden säätö iii) Syvyysmittauspainike, käytetään G-MODE-tilassa. Painetaan, kun signaalin voimakkuus on viitearvon kohdalla. iii) Irrotettava kaiutin. iv) Irrotettava pohjaosa. Näyttö Näyttää signaalin voimakkuuden, paristojännitteen, lukematyypin sekä syvyyden G-MODE-tilassa. Näyttää syvyyden 3 metriin (6 metriin sondilla). Tiiviys IP 65 Syvyys Laitteen paikannussyvyydet: P: 3 m. R: 2 m. G: 3 m. Huom. Maaperän laatu vaikuttaa paikannuksen maksimisyvyyteen. Herkkyys 1 metrin syvyydessä P: 7 ma. R: 10 ua. G: 10 ua. Taajuudet P: Hz. R: khz. G: 33 khz. Poikkeama 5 % objektin sijaintisyvyydestä. Paristot Tyyppi: 8 x AA (LR6). Paristonkesto: 40 tuntia +20 C lämpötilassa. Äänimerkki ilmoittaa liian alhaisesta paristojännitteestä, kun laite käynnistetään. Paino 3,0 kg paristojen kanssa. SAB-nro E-nro Kuvaus Paino, kg CAT 33 DXL 2,6 kg SG 33 -signaaligeneraattori CAT 33 -paikantimelle Toiminnot On/Off ja signaalin voimakkuus. Kytkin sykkivälle tai jatkuvalle signaalille. Kun kaapelit kiinnitetään, lähetin vaihtaa suoraan kytkettyyn signaaliin. Signaalin voimakkuus Indusoitu: 200 m Suoraan kytketty: 350 m Taajuus 33 khz, sykkivä tai jatkuva Paristot 4 x LR20, kesto 30 tuntia SAB-nro E-nro Kuvaus Paino, kg SGV 33 3,40 kg 15

16 Merkinnänpaikannin, putkirobotti Merkinnänpaikannin, Marker-Mate Marker-Mate on tarkoitettu maahan kaivettujen Omni-Marker - ja Uni-Marker -merkkipallojen paikantamiseen. Sopii myös muiden valmistajien merkkipalloille. Merkkipallot kaivetaan maahan yhdessä esim. sähkö- ja telekaapelien, vesijohtojen ja viemäriputkien kanssa, jotta ne voidaan myöhemmin paikantaa Marker-Mate -laitteella. Marker-Mate voidaan asettaa joko paikantamaan tietyn merkkipallon tai hakemaan kaikkia merkkipalloja yhtä aikaa, jolloin laite näyttää automaattisesti minkä tai mitkä kohteet se on havainnut. Tekniset tiedot Havaitsee jopa seitsemän eri merkkipallotyyppiä vähintään 1,5 metrin syvyydestä Skannaustoiminto hakee kaikki merkkipallot yhtä aikaa Säädettävä herkkyys ja äänenvoimakkuus Helppolukuinen näyttö pylväskaaviolla sekä numeerinen ja akustinen signaalin voimakkuuden osoitin Kuulokeliitäntä Paristojännitteen osoitin, varoitus liian alhaisesta paristojännitteestä Automaattinen sammutus ja säädettävä sammutusaika Ympäristönkestävä rakenne Toimii 12 x LR6 AA -paristolla, kestoaika noin 20 tuntia Käyttölämpötila C Paino 2,5 kg paristojen kanssa SAB-nro E-nro Kuvaus Paino, kg Merkinnänpaikannin, Marker-Mate 2, Merkkipallo (Omni-Marker) Putkirobotti, Snake Eye Eräs ehdottomasti kätevimmistä tuotteistamme FTTH-verkkojen olemassa olevissa kaapelikanavissa työskentelyyn. Snake Eye kulkee jo täytetyissä kaapelikanavissa ja noutaa vetoköysiä/-jousia mikroputkien tai valokaapelien sisään vetoa varten. Kameran avulla ohjattavan pään ansiosta robotti ei juutu muihin kaapeleihin, ja samalla kanava voidaan tarkastaa. Menetelmä minimoi kaivutöiden tarpeen kaupunkiympäristöissä ja säästää sekä rahaa että ympäristöä. Snake Eye on 150 metriä pitkä, mutta kohtaavan vetojousen avulla ulottuvuutta voidaan pidentää huomattavasti. SAB-nro Kuvaus Paino, kg 54N Snake Eye ja jalusta, ei sis. syöttölaitetta 30,0 54N Ohjaus- ja näyttölaite 3,0 54N Kameralla ja koukulla varustettu pää 2,5 54N Pituus- ja nopeusmittari 0,2 16

17 Vetojouset Vetojousi, 3 mm Vetojousi on oikea työkalu vetoköyden tai kaapelin vetämiseen putkien ja kanavien läpi. Se sopii myös ilmastointi- ja poistoputkien tarkastukseen ja puhdistukseen. Vetojousi on saatavana myös kuparijohtimella, jolloin sitä voi käyttää paikannusvälineiden kanssa. HDPE-pinnoite tekee jousesta sileän sekä rasituksenja säänkestävän. SAB-nro E-nro Nimike Koko Paino, kg Jousi ja teline 3 mm x 30 m 4,0 kg Varajousi 3 mm x 30 m 2,5 kg Jousi ja teline 3 mm x 40 m 4,2 kg Varajousi 3 mm x 40 m 2,7 kg Jousi ja teline 3 mm x 50 m 4,5 kg Varajousi 3 mm x 50 m 3,0 kg Vetojousi, 4,5 mm SAB-nro E-nro Nimike Koko Paino, kg E Putkikäärme 4,5 mm x 50 m 5,0 kg E Varajousi 4,5 mm x 50 m 1,1 kg E Putkikäärme 4,5 mm x 80 m 5,5 kg E Varajousi 4,5 mm x 80 m 1,7 kg E Vetosilmukka M5 sis E Jousi ja kuula 7 mm E Jousi ja kuula 10 mm E Jousi ja kuula 13 mm Täyd. korjaussarja Vetojousi, 6,0 mm SAB-nro E-nro Tyyppi Koko Paino, kg E Putkikäärme ja teline 6,0 mm x 80 m 11,0 kg E Varajousi 6,0 mm x 80 m 6,0 kg Putkikäärme ja teline 6,0 mm x 100 m 11,5 kg Varajousi 6,0 mm x 100 m 6,4 kg E Putkikäärme ja teline 6,0 mm x 120 m 12,0 kg E Varajousi 6,0 mm x 120 m 6,8 kg E Putkikäärme ja teline 6,0 mm x 150 m 13,8 kg Vetosilmukka M6 sis Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille 17

18 Vetojouset Vetojousi, 9,0 mm Vetojousi on oikea työkalu vetoköyden tai kaapelin vetämiseen putkien ja kanavien läpi. Se sopii myös ilmastointi- ja poistoputkien tarkastukseen ja puhdistukseen. Vetojousi on saatavana myös kuparijohtimella, jolloin sitä voi käyttää paikannusvälineiden kanssa. HDPE-pinnoite tekee jousesta sileän sekä rasituksen- ja säänkestävän. SAB-nro E-nro Tyyppi Koko Paino, kg E Telineessä 9,0 mm x 60 m 17,0 kg E Pyörällisessä telineessä 9,0 mm x 60 m 23,0 kg E Varajousi 9,0 mm x 60 m 5,7 kg E Telineessä 9,0 mm x 100 m 21,0 kg E Pyörällisessä telineessä 9,0 mm x 100 m 27,0 kg E Varajousi 9,0 mm x 100 m 9,5 kg E Telineessä 9,0 mm x 120 m 23,0 kg E Pyörällisessä telineessä 9,0 mm x 120 m 29,0 kg E Varajousi 9,0 mm x 120 m 11,4 kg E Telineessä 9,0 mm x 150 m E Pyörällisessä telineessä 9,0 mm x 150 m E Varajousi 9,0 mm x 150 m Vetosilmukka E Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille Vetojousi, 11,0 mm SAB-nro E-nro Tyyppi Koko Paino, kg E Telineessä 11,0 mm x 200 m 50,0 kg E Pyörällisessä telineessä 11,0 mm x 200 m 56,0 kg E Varajousi 11,0 mm x 200 m 28,0 kg Telineessä 11,0 mm x 250 m 57,0 kg Varajousi 11,0 mm x 250 m 35,0 kg Pyörällisessä telineessä 11,0 mm x 250 m 63,0 kg E Telineessä 11,0 mm x 300 m 64,0 kg E Pyörällisessä telineessä 11,0 mm x 300 m 70,0 kg E Varajousi 11,0 mm x 300 m 42,0 kg Vetosilmukka E Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille 18

19 Letku- ja putkityökalut Kuorintatyökalu ulkovaipalle PE-vaipalliselle kaapelille, jonka halkaisija > 20 mm. Leikkuusyvyys 0,5 5 mm. Sekä myötä- että poikittaiskuorintaan. Nivel pumppukahvan ja terän välissä. SAB-nro E-nro Malli Paino, kg E ,30 kg E Varaterä Terän pidike Leikkuri suojaletkulle Leikkaa siististi suojaletkua katkaistaessa. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg TC mm Ø 25 mm 0,50 kg TC mm Ø 42 mm 0,50 kg TC mm Ø 63 mm 1,10 kg Viistetyökalu suojaletkulle Tekee hienon, tasaisen viisteen suojaletkuun. SAB-nro E-nro Tyyppi Paino, kg mm sisäp viiste 0, mm sisäp/ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0,07 19

20 Letku- ja putkityökalut Asennustyökalu putkelle, BENTE BENTE-asennustyökalu on suunniteltu helpottamaan putkien asentamista ja purkamista jatkamisen yhteydessä. Työkalu toimii saksiperiaatteella, ja sille on erilaisia puristusleukoja erikokoisia putkia varten. Pitkät varret mahdollistavat mukavan työasennon. Työkalua voi käyttää myös nostosaksina putkien asettelua muutettaessa. SAB-nro E-nro Kuvaus Paino, kg E mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg Asennustyökalu puoliputkille Työkalu puoliputkien yhteen puristamiseen. SAB-nro E-nro Kuvaus Paino, kg mm:n puoliputki 0,41 kg mm:n puoliputki 0,44 kg mm:n puoliputki 0,47 kg (E ) 110 mm:n puoliputki 2,80 kg Puoliputket suojaletkun jatkamiseen Kaksi PVC-puoliputkea pitkittäisellä lukituksella kaapelia sisältävän suojaputken jatkamiseen. Standardipituus on 1 metri. Enintään 2 metrin pituuksia on saatavana. Liitossarja puoliputkille Jaettava liitinsarja puoliputkien varmistamiseen puristusta varten. SAB-nro E-nro Nimike Koko Paino, kg KHR mm:n puoliputki 0,64 kg KHR mm:n puoliputki 0,92 kg KHR mm:n puoliputki 1,20 kg KHM mm:n liitin 0,27 kg KHM mm:n liitin 0,29 kg KHM mm:n liitin 0,32 kg 20
