1 Varusteet ja koneet 2013 Tuotekuvasto Varusteet, koneet ja osaaminen kaapelija ilmajohtoverkkojen rakentamiseen SAB Elteknik AB, PLÅTSLAGARGATAN 7, LJUSDAL, puh. +46 SAB 651 Elteknik , AB faksi Puh ,

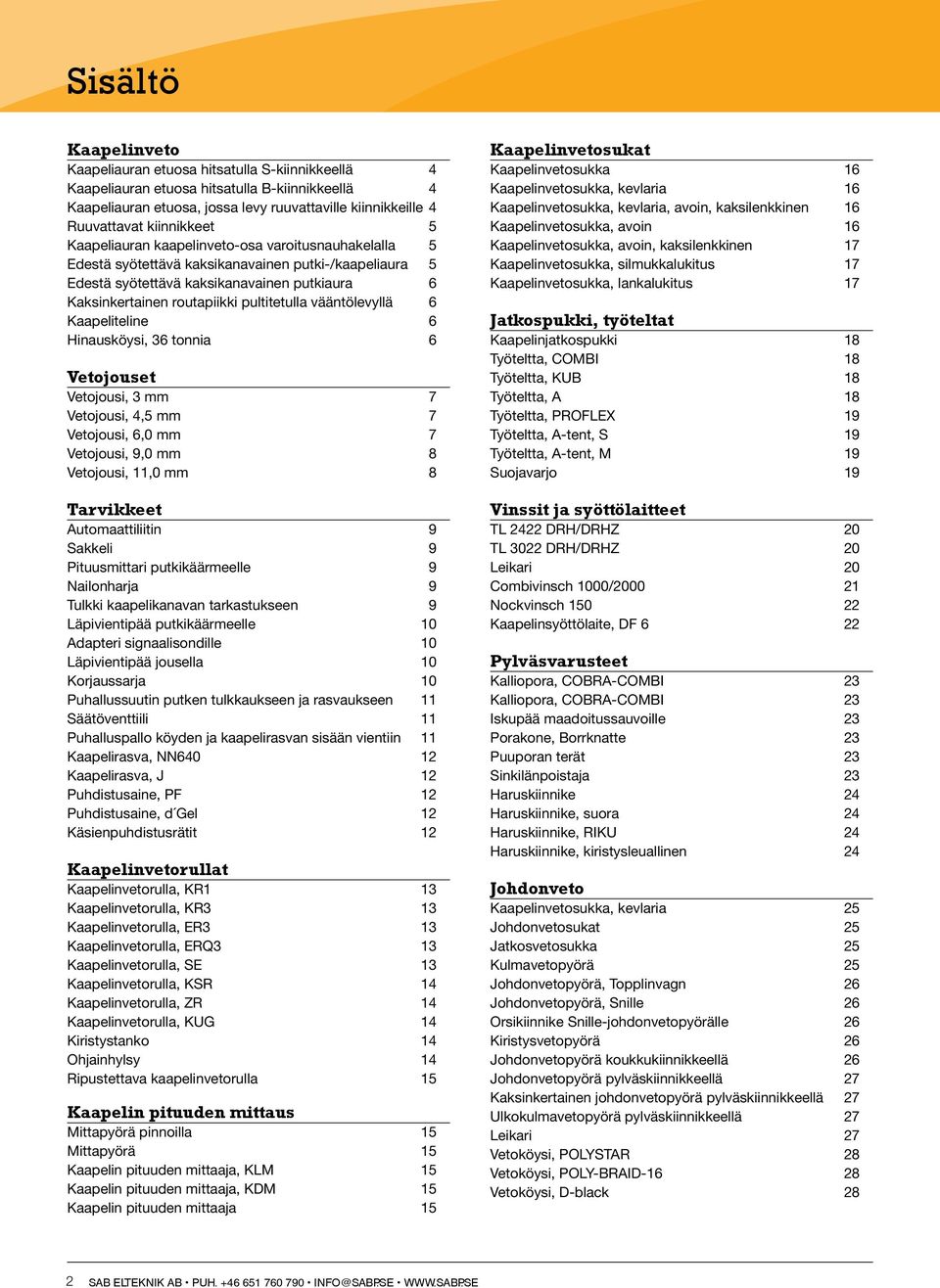

2 Sisältö Kaapelinveto Kaapeliauran etuosa hitsatulla S-kiinnikkeellä 4 Kaapeliauran etuosa hitsatulla B-kiinnikkeellä 4 Kaapeliauran etuosa, jossa levy ruuvattaville kiinnikkeille 4 Ruuvattavat kiinnikkeet 5 Kaapeliauran kaapelinveto-osa varoitusnauhakelalla 5 Edestä syötettävä kaksikanavainen putki-/kaapeliaura 5 Edestä syötettävä kaksikanavainen putkiaura 6 Kaksinkertainen routapiikki pultitetulla vääntölevyllä 6 Kaapeliteline 6 Hinausköysi, 36 tonnia 6 Vetojouset Vetojousi, 3 mm 7 Vetojousi, 4,5 mm 7 Vetojousi, 6,0 mm 7 Vetojousi, 9,0 mm 8 Vetojousi, 11,0 mm 8 Tarvikkeet Automaattiliitin 9 Sakkeli 9 Pituusmittari putkikäärmeelle 9 Nailonharja 9 Tulkki kaapelikanavan tarkastukseen 9 Läpivientipää putkikäärmeelle 10 Adapteri signaalisondille 10 Läpivientipää jousella 10 Korjaussarja 10 Puhallussuutin putken tulkkaukseen ja rasvaukseen 11 Säätöventtiili 11 Puhalluspallo köyden ja kaapelirasvan sisään vientiin 11 Kaapelirasva, NN Kaapelirasva, J 12 Puhdistusaine, PF 12 Puhdistusaine, d Gel 12 Käsienpuhdistusrätit 12 Kaapelinvetorullat Kaapelinvetorulla, KR1 13 Kaapelinvetorulla, KR3 13 Kaapelinvetorulla, ER3 13 Kaapelinvetorulla, ERQ3 13 Kaapelinvetorulla, SE 13 Kaapelinvetorulla, KSR 14 Kaapelinvetorulla, ZR 14 Kaapelinvetorulla, KUG 14 Kiristystanko 14 Ohjainhylsy 14 Ripustettava kaapelinvetorulla 15 Kaapelin pituuden mittaus Mittapyörä pinnoilla 15 Mittapyörä 15 Kaapelin pituuden mittaaja, KLM 15 Kaapelin pituuden mittaaja, KDM 15 Kaapelin pituuden mittaaja 15 Kaapelinvetosukat Kaapelinvetosukka 16 Kaapelinvetosukka, kevlaria 16 Kaapelinvetosukka, kevlaria, avoin, kaksilenkkinen 16 Kaapelinvetosukka, avoin 16 Kaapelinvetosukka, avoin, kaksilenkkinen 17 Kaapelinvetosukka, silmukkalukitus 17 Kaapelinvetosukka, lankalukitus 17 Jatkospukki, työteltat Kaapelinjatkospukki 18 Työteltta, COMBI 18 Työteltta, KUB 18 Työteltta, A 18 Työteltta, PROFLEX 19 Työteltta, A-tent, S 19 Työteltta, A-tent, M 19 Suojavarjo 19 Vinssit ja syöttölaitteet TL 2422 DRH/DRHZ 20 TL 3022 DRH/DRHZ 20 Leikari 20 Combivinsch 1000/ Nockvinsch Kaapelinsyöttölaite, DF 6 22 Pylväsvarusteet Kalliopora, COBRA-COMBI 23 Kalliopora, COBRA-COMBI 23 Iskupää maadoitussauvoille 23 Porakone, Borrknatte 23 Puuporan terät 23 Sinkilänpoistaja 23 Haruskiinnike 24 Haruskiinnike, suora 24 Haruskiinnike, RIKU 24 Haruskiinnike, kiristysleuallinen 24 Johdonveto Kaapelinvetosukka, kevlaria 25 Johdonvetosukat 25 Jatkosvetosukka 25 Kulmavetopyörä 25 Johdonvetopyörä, Topplinvagn 26 Johdonvetopyörä, Snille 26 Orsikiinnike Snille-johdonvetopyörälle 26 Kiristysvetopyörä 26 Johdonvetopyörä koukkukiinnikkeellä 26 Johdonvetopyörä pylväskiinnikkeellä 27 Kaksinkertainen johdonvetopyörä pylväskiinnikkeellä 27 Ulkokulmavetopyörä pylväskiinnikkeellä 27 Leikari 27 Vetoköysi, POLYSTAR 28 Vetoköysi, POLY-BRAID Vetoköysi, D-black 28 2 SAB Elteknik AB Puh INFO@sabp.se

3 Jatkuvasti kehittyviä varusteita ja koneita Tästä kaikki alkoi. Koneiden ja erikoisvarusteiden kehittäminen ja valmistaminen sähkövoima-alan tarpeisiin on ollut SAB Elteknikin ydinosaamista alusta lähtien. Monet tuotteet on alunperin suunniteltu yhdessä asiakkaidemme kanssa. Sen jälkeen niitä on kehitetty edelleen ja mukautettu erilaisille voimajohto- ja kaapeliverkoille. Valikoimamme kehittyy ja laajenee jatkuvasti, ja nykyään se käsittää myös koneita ja varusteita valokuituverkoille ja teollisuuteen. Tekemällä yhteistyötä kaapelien ja johtojen ja niiden oheistarvikkeiden toimittajien kanssa voimme olla varmoja varusteiden ja koneiden tarkoituksenmukaisuudesta ja laadusta. Viimeinen tehtävämme on antaa tuotteille lisäarvoa, minkä teemme järjestämällä koulutuksia ja laatimalla menetelmiä sinulle eli loppukäyttäjälle. Esimerkki tästä on voimakaapelin veto pitkiä matkoja SRS/SRE-putkessa. Kokeile itse käyttämällä DF6-kaapelinsyöttölaitettamme, PCW-kaapelivinssiä ja Polywaterin NN-kaapelirasvaa. Johdonvetokoneet Johdonvetokone, PCW 29 Johdonvetokone, PDW 29 Maateline PCW-/PDW-koneelle 29 Johdonvetokone, Linemaster SP Johdonvetokone, K30 30 Kiristys- ja nostovälineet Taljarulla teräsköydelle 31 Taljarulla, Mini Traxion ja Pro Traxion 31 Taljarulla heittoköydelle 31 Nostotalja, HUGO 31 Nostotalja, Lincoln Hoist 31 Nostotalja, KITO 32 Nostotalja, BRAVO 32 Vetotalja, WADRA 32 Vetovinssi, ARDENNER 32 Nostopalkki ilmajohdolle 32 Nostokoura kiinnitysköydelliselle ilmajohdolle 33 Nostovälineet valaisinpylväille 33 Vetosammakot Vetosammakko, KLEIN 34 Vetosammakko, KLEIN Vetosammakko, NGK 34 Vetosammakko harukselle ja Cu-johdolle 35 Vetosammakko BLL-/BLX-johdolle 35 Vetosammakko ALUS-/EXCEL-/AXCES-/RMF-kaapelille 35 Tarvikkeet Dynamometri 36 Sakkeli 36 Nostoliina 36 Kelannostimet Kelannostin, K30 37 Kelannostin, BM 37 Kelannostin, TL1, kauhaan kiinnitettävä 37 Kelannostin, TL1, nosturiin kiinnitettävä 37 Nostoketju ankkurilla 38 Avautuva nostokappale, RUBE 38 Jarrullinen ohjausrulla 38 Kelavaunu, 6 tonnia 38 Kelavaunu Kelavaunu, 6 tonnia, pyörityskoneikolla 39 Kelavaunu, TRV-9 ja TRV Kelapukit Kaapelikelapukki, Hälsingebocken 40 Laahusmaadoitus 40 Adapteri PDW-4-johdonvetokoneelle 40 Johtokelapukki 40 Kaapelikelapukki, 5 tonnia 41 Kaapelikelapukki, 12 tonnia 41 Kaapelikelapukki, 4 tonnia 41 Kipattava kelateline 42 Kelapukki, pystymalli 42 Kelanpyöritysalusta 42 Kelanpyöritysalusta, Easy Roll 42 Muut varusteet Jakokaapin suojapeite 43 Katuvalopylvään jalustan suojapeite 43 Varmistusrenkaat johdonvetoon tien ylitse 43 Sulkuköysi 43 Roudansulattaja 44 Sulatusmatto 44 SAB Elteknik AB Puh INFO@sabp.se 3

4 Henkilökohtaiset Kaapelinveto suojavarusteet Kaapeliauran etuosa hitsatulla S-kiinnikkeellä Kaapeliauran etuosa, jossa hitsattu kiinnike (S45 S70) ja vetosilmukka. Korkeus 1100 mm. Kulutuslevyt edessä ja vaihdettava piikki pohjassa. Kiinnikkeet kaapelinveto-osalle. Kaapelinveto-osan leveys määrää auran leveyden. SAB-nro E-nro Kiinnike Paino, kg S kg S kg S kg S kg Kaapeliauran etuosa hitsatulla B-kiinnikkeellä Kaapeliauran etuosa, jossa hitsattu kiinnike (B20 B27) ja vetosilmukka. Korkeus 1100 mm. Kulutuslevyt edessä ja vaihdettava piikki pohjassa. Kiinnikkeet kaapelinveto-osalle. Kaapelinveto-osan leveys määrää auran leveyden. SAB-nro E-nro Kiinnike Paino, kg B kg B kg Kaapeliauran etuosa, jossa levy ruuvattaville kiinnikkeille Kaapeliauran etuosa, jossa kiinnikelevy ja vetosilmukka. Korkeus 1100 mm. Kulutuslevyt edessä ja vaihdettava piikki pohjassa. Kiinnikkeet kaapelinveto-osalle. Kaapelinveto-osan leveys määrää auran leveyden. SAB-nro E-nro Kiinnike Paino, kg Levy ruuvattaville kiinnikkeille 150 kg 4 SAB Elteknik AB Puh INFO@sabp.se

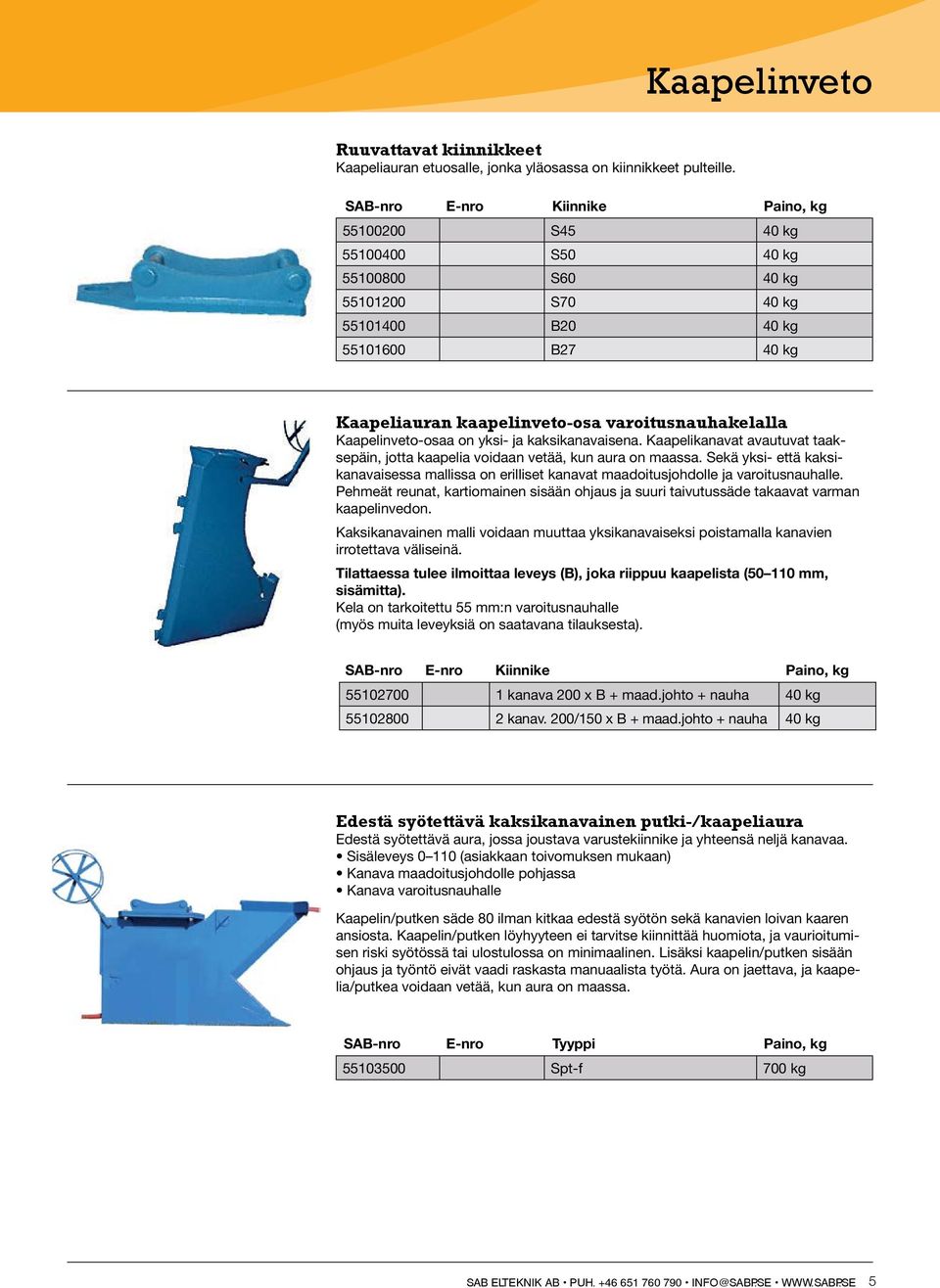

5 Kaapelinveto Ruuvattavat kiinnikkeet Kaapeliauran etuosalle, jonka yläosassa on kiinnikkeet pulteille. SAB-nro E-nro Kiinnike Paino, kg S45 40 kg S50 40 kg S60 40 kg S70 40 kg B20 40 kg B27 40 kg Kaapeliauran kaapelinveto-osa varoitusnauhakelalla Kaapelinveto-osaa on yksi- ja kaksikanavaisena. Kaapelikanavat avautuvat taaksepäin, jotta kaapelia voidaan vetää, kun aura on maassa. Sekä yksi- että kaksikanavaisessa mallissa on erilliset kanavat maadoitusjohdolle ja varoitusnauhalle. Pehmeät reunat, kartiomainen sisään ohjaus ja suuri taivutussäde takaavat varman kaapelinvedon. Kaksikanavainen malli voidaan muuttaa yksikanavaiseksi poistamalla kanavien irrotettava väliseinä. Tilattaessa tulee ilmoittaa leveys (B), joka riippuu kaapelista ( mm, sisämitta). Kela on tarkoitettu 55 mm:n varoitusnauhalle (myös muita leveyksiä on saatavana tilauksesta). SAB-nro E-nro Kiinnike Paino, kg kanava 200 x B + maad.johto + nauha 40 kg kanav. 200/150 x B + maad.johto + nauha 40 kg Edestä syötettävä kaksikanavainen putki-/kaapeliaura Edestä syötettävä aura, jossa joustava varustekiinnike ja yhteensä neljä kanavaa. Sisäleveys (asiakkaan toivomuksen mukaan) Kanava maadoitusjohdolle pohjassa Kanava varoitusnauhalle Kaapelin/putken säde 80 ilman kitkaa edestä syötön sekä kanavien loivan kaaren ansiosta. Kaapelin/putken löyhyyteen ei tarvitse kiinnittää huomiota, ja vaurioitumisen riski syötössä tai ulostulossa on minimaalinen. Lisäksi kaapelin/putken sisään ohjaus ja työntö eivät vaadi raskasta manuaalista työtä. Aura on jaettava, ja kaapelia/putkea voidaan vetää, kun aura on maassa. SAB-nro E-nro Tyyppi Paino, kg Spt-f 700 kg SAB Elteknik AB Puh INFO@sabp.se 5

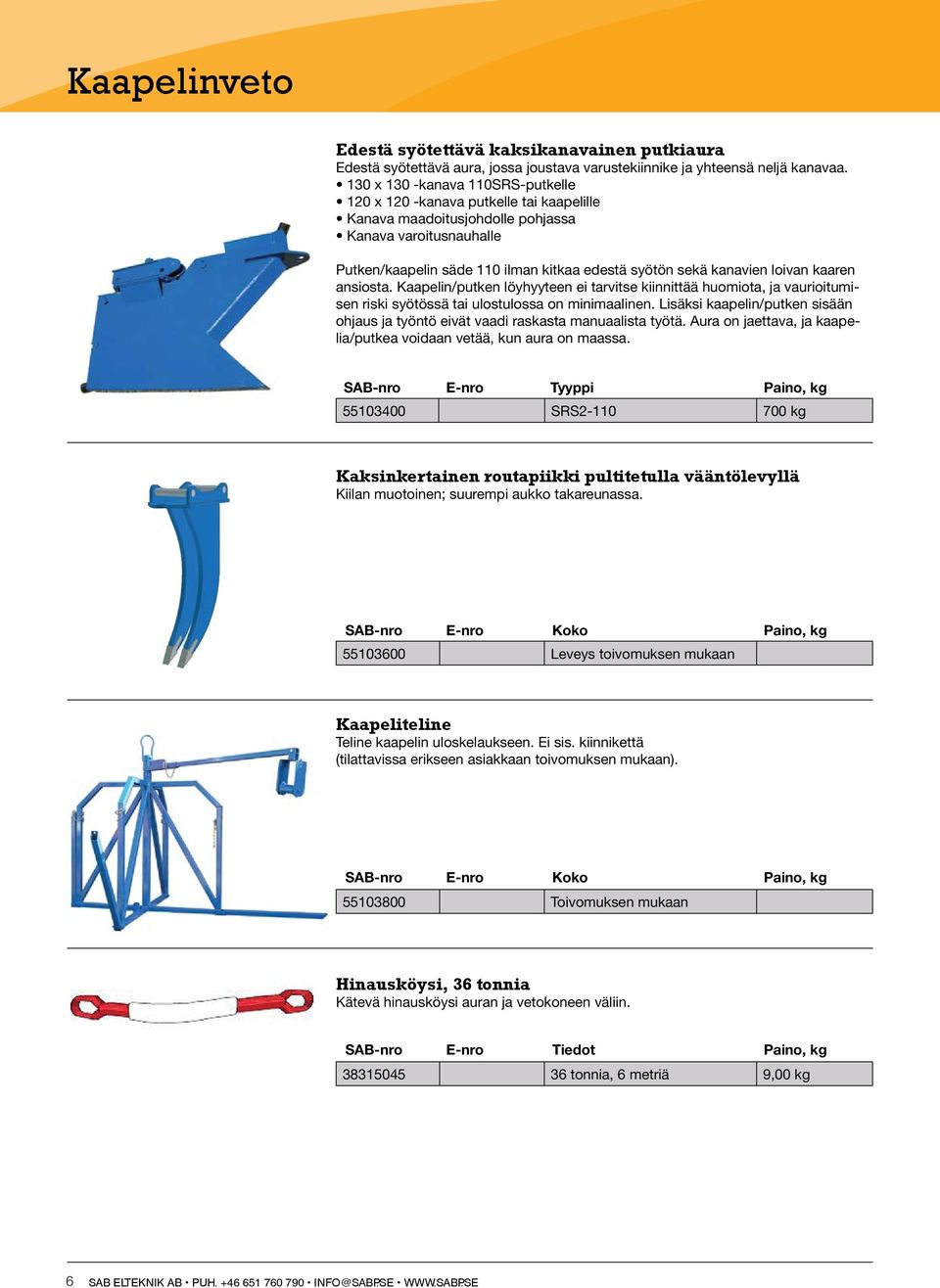

6 Kaapelinveto Edestä syötettävä kaksikanavainen putkiaura Edestä syötettävä aura, jossa joustava varustekiinnike ja yhteensä neljä kanavaa. 130 x 130 -kanava 110SRS-putkelle 120 x 120 -kanava putkelle tai kaapelille Kanava maadoitusjohdolle pohjassa Kanava varoitusnauhalle Putken/kaapelin säde 110 ilman kitkaa edestä syötön sekä kanavien loivan kaaren ansiosta. Kaapelin/putken löyhyyteen ei tarvitse kiinnittää huomiota, ja vaurioitumisen riski syötössä tai ulostulossa on minimaalinen. Lisäksi kaapelin/putken sisään ohjaus ja työntö eivät vaadi raskasta manuaalista työtä. Aura on jaettava, ja kaapelia/putkea voidaan vetää, kun aura on maassa. SAB-nro E-nro Tyyppi Paino, kg SRS kg Kaksinkertainen routapiikki pultitetulla vääntölevyllä Kiilan muotoinen; suurempi aukko takareunassa. SAB-nro E-nro Koko Paino, kg Leveys toivomuksen mukaan Kaapeliteline Teline kaapelin uloskelaukseen. Ei sis. kiinnikettä (tilattavissa erikseen asiakkaan toivomuksen mukaan). SAB-nro E-nro Koko Paino, kg Toivomuksen mukaan Hinausköysi, 36 tonnia Kätevä hinausköysi auran ja vetokoneen väliin. SAB-nro E-nro Tiedot Paino, kg tonnia, 6 metriä 9,00 kg 6 SAB Elteknik AB Puh INFO@sabp.se

7 Vetojouset Vetojousi, 3 mm Vetojousi on oikea työkalu vetoköyden tai kaapelin vetämiseen putkien ja kanavien läpi. Se sopii myös ilmastointi- ja poistoputkien tarkastukseen ja puhdistukseen. Vetojousi on saatavana myös kuparijohtimella, jolloin sitä voi käyttää paikannusvälineiden kanssa. HDPE-pinnoite tekee jousesta sileän sekä rasituksenja säänkestävän. SAB-nro E-nro Nimike Koko Paino, kg Jousi ja teline 3 mm x 30 m 4,0 kg Varajousi 3 mm x 30 m 2,5 kg Jousi ja teline 3 mm x 40 m 4,2 kg Varajousi 3 mm x 40 m 2,7 kg Jousi ja teline 3 mm x 50 m 4,5 kg Varajousi 3 mm x 50 m 3,0 kg Vetojousi, 4,5 mm SAB-nro E-nro Nimike Koko Paino, kg E Putkikäärme 4,5 mm x 50 m 5,0 kg E Varajousi 4,5 mm x 50 m 1,1 kg E Putkikäärme 4,5 mm x 80 m 5,5 kg E Varajousi 4,5 mm x 80 m 1,7 kg E Vetosilmukka M5 sis E Jousi ja kuula 7 mm E Jousi ja kuula 10 mm E Jousi ja kuula 13 mm Täyd. korjaussarja Vetojousi, 6,0 mm E Putkikäärme ja teline 6,0 mm x 80 m 11,0 kg E Varajousi 6,0 mm x 80 m 6,0 kg Putkikäärme ja teline 6,0 mm x 100 m 11,5 kg Varajousi 6,0 mm x 100 m 6,4 kg E Putkikäärme ja teline 6,0 mm x 120 m 12,0 kg E Varajousi 6,0 mm x 120 m 6,8 kg E Putkikäärme ja teline 6,0 mm x 150 m 13,8 kg Vetosilmukka M6 sis Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille SAB Elteknik AB Puh INFO@sabp.se 7

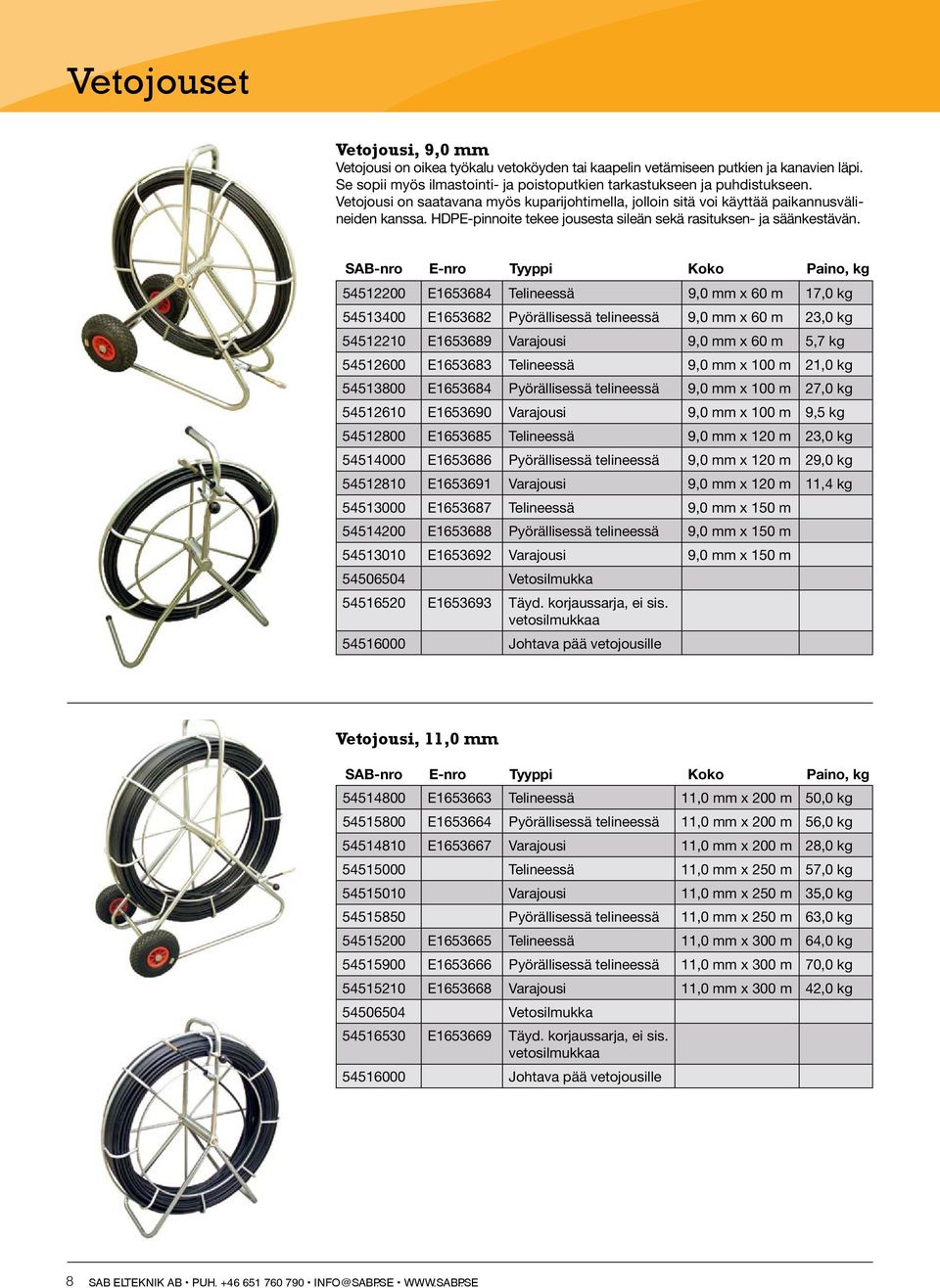

8 Vetojouset Vetojousi, 9,0 mm Vetojousi on oikea työkalu vetoköyden tai kaapelin vetämiseen putkien ja kanavien läpi. Se sopii myös ilmastointi- ja poistoputkien tarkastukseen ja puhdistukseen. Vetojousi on saatavana myös kuparijohtimella, jolloin sitä voi käyttää paikannusvälineiden kanssa. HDPE-pinnoite tekee jousesta sileän sekä rasituksen- ja säänkestävän E Telineessä 9,0 mm x 60 m 17,0 kg E Pyörällisessä telineessä 9,0 mm x 60 m 23,0 kg E Varajousi 9,0 mm x 60 m 5,7 kg E Telineessä 9,0 mm x 100 m 21,0 kg E Pyörällisessä telineessä 9,0 mm x 100 m 27,0 kg E Varajousi 9,0 mm x 100 m 9,5 kg E Telineessä 9,0 mm x 120 m 23,0 kg E Pyörällisessä telineessä 9,0 mm x 120 m 29,0 kg E Varajousi 9,0 mm x 120 m 11,4 kg E Telineessä 9,0 mm x 150 m E Pyörällisessä telineessä 9,0 mm x 150 m E Varajousi 9,0 mm x 150 m Vetosilmukka E Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille Vetojousi, 11,0 mm E Telineessä 11,0 mm x 200 m 50,0 kg E Pyörällisessä telineessä 11,0 mm x 200 m 56,0 kg E Varajousi 11,0 mm x 200 m 28,0 kg Telineessä 11,0 mm x 250 m 57,0 kg Varajousi 11,0 mm x 250 m 35,0 kg Pyörällisessä telineessä 11,0 mm x 250 m 63,0 kg E Telineessä 11,0 mm x 300 m 64,0 kg E Pyörällisessä telineessä 11,0 mm x 300 m 70,0 kg E Varajousi 11,0 mm x 300 m 42,0 kg Vetosilmukka E Täyd. korjaussarja, ei sis. vetosilmukkaa Johtava pää vetojousille 8 SAB Elteknik AB Puh INFO@sabp.se

9 Tarvikkeet Automaattiliitin Kahden eri suunnista syötettävän putkikäärmeen liittämiseen. Liittimen puoliskot kiinnittyvät automaattisesti, kun ne osuvat toisiinsa putkessa RSF35 Ø mm 0,48 kg RSF50 Ø mm 0,40 kg RSF100 Ø mm 0,80 kg Sakkeli Putkikäärmeiden syöttöä helpottavat ohjauskuulat RSL10 55 x 35 x 20 mm 0,09 kg Pituusmittari putkikäärmeelle Kiinnitetään putkikäärmeen kasettiin. Korvaa ohjaussilmukan. Poikkeama 0,5 %, tarkkuus 0,10 metriä RLM mm:n kasetille 0,70 kg RLM mm:n kasetille 0,60 kg Nailonharja Kanavan puhdistukseen ennen rasvausta ja kaapelinvetoa RNB 77 Ø 77 x 250 / 410 1,0 kg RNB 97 Ø 97 x 250 / 410 1,2 kg RNB 117 Ø 117 x 250 / 410 1,6 kg RNB 147 Ø 147 x 250 / 410 2,1 kg RNB 197 Ø 197 x 250 / 410 2,5 kg Tulkki kaapelikanavan tarkastukseen Nailonia. Voidaan käyttää myös vinssillä vaijerin ja kaapelin välissä mahdollisten ahtaumien avaamiseen KDP 50/36 Ø 36 x 110/190 0,4 kg KDP 63/45 Ø 45 x 150/210 0,6 kg KDP 75/55 Ø 55 x 150/210 0,9 kg KDP 90/65 Ø 65 x 200/300 1,2 kg KDP 100/85 Ø 85 x 200/310 2,0 kg KDP 110/90 Ø 95 x 200/310 2,1 kg SAB Elteknik AB Puh INFO@sabp.se 9

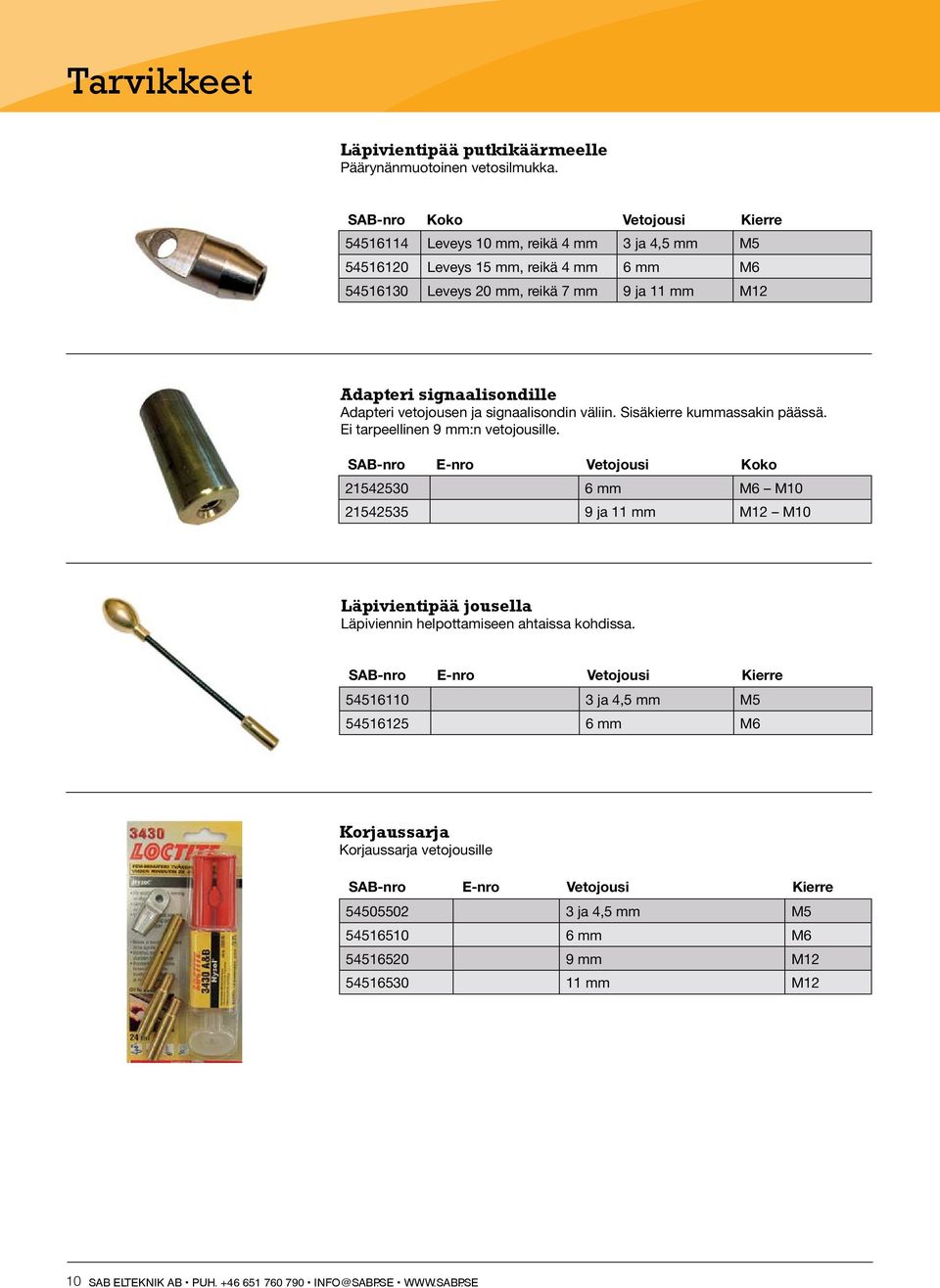

10 Tarvikkeet Läpivientipää putkikäärmeelle Päärynänmuotoinen vetosilmukka. SAB-nro Koko Vetojousi Kierre Leveys 10 mm, reikä 4 mm 3 ja 4,5 mm M Leveys 15 mm, reikä 4 mm 6 mm M Leveys 20 mm, reikä 7 mm 9 ja 11 mm M12 Adapteri signaalisondille Adapteri vetojousen ja signaalisondin väliin. Sisäkierre kummassakin päässä. Ei tarpeellinen 9 mm:n vetojousille. SAB-nro E-nro Vetojousi Koko mm M6 M ja 11 mm M12 M10 Läpivientipää jousella Läpiviennin helpottamiseen ahtaissa kohdissa. SAB-nro E-nro Vetojousi Kierre ja 4,5 mm M mm M6 Korjaussarja Korjaussarja vetojousille SAB-nro E-nro Vetojousi Kierre ja 4,5 mm M mm M mm M mm M12 10 SAB Elteknik AB Puh INFO@sabp.se

11 Tarvikkeet Puhallussuutin putken tulkkaukseen ja rasvaukseen Enintään 3 baarille. Kaksijakoinen rakenne Ø 4 9 mm:n puhallusnarun kiinnitystä varten. Saatavana mm:n putkelle (sisähalkaisija). SAB-nro E-nro Tyyppi Putken sisähalk. Paino, kg KRS 60 Ø mm 1,6 kg KRS 95 Ø mm 4,8 kg Säätöventtiili ¾ kynsiliitin puhallussuuttimelle. SAB-nro E-nro Tyyppi Paino, kg kg REV 34 0,8 kg Puhalluspallo köyden ja kaapelirasvan sisään vientiin Käytetään vetoköyden sisään puhallukseen ja kaapelirasvan levittämiseen. SAB-nro E-nro Tyyppi Putken sisähalk. Paino, kg BKO 70 Ø mm 0,3 kg BKO 110 Ø mm 0,5 kg SAB Elteknik AB Puh INFO@sabp.se 11

12 Tarvikkeet Kaapelirasva, NN640 Silikonipohjainen voiteluaine raskaalle kaapelille. Erinomaiset liukuominaisuudet myös veden täyttämissä kanavissa. SAB-nro E-nro Tyyppi Määrä Paino, kg NN litran sanko 22,0 kg Kaapelirasva, J Yleisvoiteluaine kevyen ja keskiraskaan kaapelin vetoon sekä asennuskaapelille. SAB-nro E-nro Tyyppi Määrä Paino, kg J35 0,95 litran pullo, 12 pulloa/laatikko 1,2 kg J19 0,56 litran pullo, 12 pulloa/laatikko 0,7 kg J128 3,80 litran sanko, 4 sankoa/laatikko 4,5 kg Puhdistusaine, PF Ympäristöystävällinen, emäksinen puhdistusaine kaapelien ja työkalujen puhdistukseen valmistamisen ja jatkamisen yhteydessä. Saatavana kostutettuina rätteinä ja pullossa. SAB-nro E-nro Tyyppi Määrä Paino, kg E PFWWB250 Sanko, jossa 250 rättiä 6,0 kg E PF1 1 litran pullo 4,8 kg PF flat pack Pussi, jossa 24 rättiä Puhdistusaine, d Gel Esim. kaapelien ja työkalujen puhdistukseen. Poistaa tehokkaasti rasvan, öljyn, vahan, tervan ja pihkan. SAB-nro E-nro Tyyppi Määrä Paino, kg d Gel, sanko Sanko, jossa 150 rättiä d Gel, pullo 1 litran pullo d Gel, flat pack Pussi, jossa 24 rättiä Käsienpuhdistusrätit Antibakteeriset käsienpuhdistusrätit, jotka säilyttävät käsien kosteuden. SAB-nro E-nro Tyyppi Määrä Paino, kg E PFI476BW Sanko, jossa 100 rättiä Anti Bac flat pack Pussi, jossa 24 rättiä 4,8 kg 12 SAB Elteknik AB Puh INFO@sabp.se

13 Kaapelinvetorullat Tarjoamme myös laajan valikoiman kaapelinvetorullia, vinssejä ja varusteita kaapelinvetoon sisätiloissa tikashyllyillä. Kaapelinvetorulla, KR1 Kaapelin vetoon avoimessa kaapelikaivannossa. Epätasaisille alustoille tehty, galvanoitu teräsrunko. Teräsrulla, jossa kitkan minimoiva laakerointi. Kaapelin enimmäishalkaisija 125 mm E KR1 250 x 155 x 170 mm 4,30 kg Kaapelinvetorulla, KR3 Kaapelin enimmäishalkaisija 125 mm. Sopii myös loiville kulmille. Laakeroidut alumiinirullat KR3 250 x 300 x 250 mm 5,80 kg Kaapelinvetorulla, ER3 Kaapelin vetoon kulmien yli. Useita ER3-rullia voidaan yhdistää sarjaksi eri taivutussäteille. Epätasaisille alustoille tehty, galvanoitu teräsrunko. Teräsrullat, joissa kitkan minimoiva laakerointi. Kaapelin enimmäishalkaisija 100 mm E ER3 600 x 310 x 270 mm 12,40 kg E BN50-ankkuri Ø 16 x 600 mm 1,00 kg Kaapelinvetorulla, ERQ3 Kaapelin vetoon kulmien yli. Useita ER3-rullia voidaan yhdistää sarjaksi eri taivutussäteille. Galvanoitu teräsrunko. Teräsrullat, joissa kitkan minimoiva laakerointi. Kaapelin enimmäishalkaisija 100 mm ERQ3 230 x 290 x 260 mm 16,0 kg E BN50-ankkuri Ø 16 x 600 mm 1,00 kg Kaapelinvetorulla, SE Kaapelin ohjaukseen kaivonreunan yli kanavaan tai kaivantoon. Kaapelin enimmäishalkaisija 130 mm SE3, 45, r = 700 mm 530 x 430 x 230 mm 14,40 kg SE6, 90, r = 700 mm 750 x 750 x 230 mm 24,60 kg SAB Elteknik AB Puh INFO@sabp.se 13

14 Kaapelinvetorullat Kaapelinvetorulla, KSR KSR-vetorullaa käytetään kiristystankoon kiinnitettynä kaapelin vetoon kulmien yli kaivoon. Kaapelin enimmäishalkaisija 125 mm. Laakeroidut alumiinirullat. Kiristystanko tilataan erikseen KSR1 125/60 x 145 mm 2,70 kg KSR2 125/60 x 145 mm 7,30 kg Kaapelinvetorulla, ZR ZR-vetorullaa käytetään kiristystankoon kiinnitettynä kaapelin vetoon kulmien yli kaivoon. Kaapelin enimmäishalkaisija 120 mm. Laakeroidut alumiinirullat. Kiristystanko tilataan erikseen ZR /100 x 140 mm 7,40 kg Kaapelinvetorulla, KUG KUG-vetorullaa käytetään kiristystankoon kiinnitettynä kaapelin vetoon kulmien yli kaivoon. Kaapelin enimmäishalkaisija 130 mm. Laakeroidut alumiinirullat. Kiristystanko tilataan erikseen KUG x 350 x 230 mm 12,20 kg Kiristystanko KUG-, ZR- ja KSR-kaapelinvetorullien kiinnitykseen kaivoissa tms. Katso mille leveyksille tangot sopivat alta KS4-6 Halk. 60, pit mm 6,20 kg KS6-10 Halk. 60, pit mm 8,50 kg KS8-13 Halk. 60, pit mm 10,00 kg KS10-17 Halk. 60, pit mm 11,50 kg KS14-24 Halk. 60, pit mm 15,50 kg Ohjainhylsy Käytetään ehkäisemään kaapelien ja putkien vaurioitumista kaivoon tms. laskun yhteydessä. Galvanoidut putkenpuolikkaat on nivelletty saranoilla. Ohjainhylsy asetetaan putkeen ja laajennetaan kiinni pulttia kiristämällä. SET-mallissa on ohjausta parantava rulla, joka tekee hylsystä sopivan jyrkemmille kulmille SET mm 4,70 kg KET mm 1,90 kg SET mm 5,10 kg KET mm 2,40 kg SET mm 5,50 kg KET mm 2,60 kg SET mm 8,50 kg KET mm 4,30 kg 14 SAB Elteknik AB Puh INFO@sabp.se

15 Kaapelinvetorullat, kaapelin pituuden mittaus Ripustettava kaapelinvetorulla Avattava vetorullasto, jossa kolme perättäistä rullaa. Ripustetaan esim. nosturiin tai kaivuukauhaan. Rullasto ohjaa kaapelin hellävaraisesti ja varmasti kaivantoon. Lukittuu kiinnitettäessä nostosilmukkaan tai koukkuun. SAB-nro E-nro Maks.kuorm. Koko Paino, kg kg Enint. Ø 120 mm:n kaap. 9,60 kg Mittapyörä pinnoilla Mittapyörä, jossa paksu kumirengas epätasaisille alustoille. Mittaa 9 999,99 metriin asti. Nostettava/laskettava ohjaustanko. SAB-nro E-nro Koko Paino, kg E x 150 x 950 mm 2,80 kg Mittapyörä Mittaa 9999,99 metriin saakka. Kokoontaitettava ohjaustanko, jarru ja käännettävä tukijalka. Oranssi runko ja jarrulevy. SAB-nro E-nro Koko Paino, kg x 150 x 950 mm 3,40 kg Säilytyslaukku 0,40 kg Kaapelin pituuden mittaaja, KLM Sopii Ø mm:n kaapeleille. Mittausalue m. Poikkeama 2 %. Mittapyörä on jousikuormitettu, jotta se selviää kaapelin epätasaisuuksista KLM x 300 x 410 mm 13,00 kg Kaapelin pituuden mittaaja, KDM Sopii Ø 5 45 mm:n kaapeleille. Mittausalue m. Poikkeama 2 %. Mittapyörä on jousikuormitettu, jotta se selviää kaapelin epätasaisuuksista KDM x 150 x 120 mm 2,20 kg Kaapelin pituuden mittaaja Manuaalinen kaapelin pituuden mittaaja eristetylle kaapelille. Laskee 9999,99 metriin asti. Poikkeama ± 0,8 %. SAB-nro E-nro Kuvaus Paino, kg HK 11, 3 21 mm:n kaapelille 1,22 kg HK 12, 3 50 mm:n kaapelille 1,89 kg SAB Elteknik AB Puh INFO@sabp.se 15

16 Kaapelinvetosukat Kaapelinvetosukka Punottu kaksinkertaisesta kuumasinkitystä teräslangasta. Puristettu vetosilmukka, SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg E mm 250 mm 195 kg 0,10 kg mm 250 mm 195 kg 0,15 kg E mm 870 mm 750 kg 0,30 kg E mm 1120 mm 900 kg 0,35 kg E mm 1050 mm 1500 kg 0,40 kg E mm 1050 mm 2100 kg 0,95 kg E mm 1180 mm 2100 kg 1,00 kg E mm 1100 mm 2900 kg 1,20 kg E mm 1240 mm 2900 kg 1,30 kg E mm 1290 mm 4300 kg 1,40 kg E mm 1600 mm 4300 kg 1,40 kg mm 1760 mm 5000 kg 1,50 kg mm Kaapelinvetosukka, kevlaria Valmistettu muovipäällystetystä kevlarista. Joustava, hellävarainen kaapelille ja välineille. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg mm 1000 mm 400 kg 0,15 kg E mm 1000 mm 400 kg 0,15 kg E mm 1160 mm 600 kg 0,20 kg E mm 1300 mm 800 kg 0,32 kg Kaapelinvetosukka, kevlaria, avoin, kaksilenkkinen Valmistettu muovipäällystetystä kevlarista. Joustava, hellävarainen kaapelille ja välineille. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg mm 400 kg 0,20 kg mm 400 kg 0,20 kg mm 1120 kg 0,20 kg mm 1350 kg 0,20 kg mm 1800 kg 0,30 kg Kaapelinvetosukka, avoin malli Punottu kaksinkertaisesta kuumasinkitystä teräslangasta. Puristettu vetosilmukka, jossa halkaisijamerkintä. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg E mm 600 mm 750 kg 0,30 kg E mm 600 mm 900 kg 0,35 kg E mm 600 mm 1480 kg 0,40 kg E mm 600 mm 2100 kg 0,95 kg E mm 600 mm 2100 kg 1,00 kg E mm 600 mm 2900 kg 1,20 kg E mm 600 mm 2900 kg 1,30 kg E mm 900 mm 4300 kg 2,10 kg 16 SAB Elteknik AB Puh INFO@sabp.se

17 Kaapelinvetosukat Kaapelinvetosukka, avoin, kaksilenkkinen Punottu kaksinkertaisesta kuumasinkitystä teräslangasta. Puristettu vetosilmukka, jossa halkaisijamerkintä. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg mm 600 mm 750 kg 0,30 kg mm 600 mm 900 kg 0,35 kg mm 600 mm 1480 kg 0,40 kg mm 600 mm 2100 kg 0,95 kg mm 600 mm 2100 kg 1,00 kg mm 600 mm 2900 kg 1,20 kg mm 600 mm 2900 kg 1,30 kg mm 900 mm 4300 kg 2,10 kg Kaapelinvetosukka, silmukkalukitus Punottu kaksinkertaisesta kuumasinkitystä teräslangasta. Sukka suljetaan silmukoiden avulla. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg E mm 250 mm 900 kg 0,30 kg E mm 550 mm 1200 kg 0,45 kg E mm 750 mm 1300 kg 0,60 kg E mm 750 mm 1450 kg 0,80 kg E mm 750 mm 1640 kg 1,10 kg Kaapelinvetosukka, lankalukitus Punottu kaksinkertaisesta kuumasinkitystä teräslangasta. Sukka suljetaan langan avulla. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg mm 600/800 mm 340 kg 0,10 kg mm 600/800 mm 680 kg 0,30 kg mm 1000/1200 mm 810 kg 0,35 kg mm 1250/1500 mm 1170 kg 0,60 kg mm 1250/1500 mm 1600 kg 0,90 kg mm 1500/1800 mm 1600 kg 1,30 kg mm 1500/1800 mm 2100 kg 1,40 kg mm 1500/1800 mm 2800 kg 2,20 kg mm 1500/1850 mm 3500 kg 2,20 kg mm 1500/1850 mm 3500 kg 2,70 kg mm 1500/1900 mm 4300 kg 2,90 kg SAB Elteknik AB Puh

18 Jatkospukki, työteltat Kaapelinjatkospukki Kätevä jatkospukki säädettävillä kiinnikkeillä. Kaapeli kiinnitetään kumilenkeillä. SAB-nro E-nro Tyyppi Paino, kg COMBI 2000, P: , K: mm E COMBI 1300, P: , K: mm 6,9 kg COMBI 900, P: 0 900, K: mm 4,3 kg Työteltta, COMBI Kevyt, vain 13 kg painava teltta, joka on helppo pystyttää muutamassa sekunnissa. Palonestokäsiteltyä kangasta. Valonläpäisevyys noin 80 %. Teltassa on tuuletusaukot, ja sen läpi voi myös vetää kaapelin. Ulkovetoketjuun voidaan kiinnittää jatko-osa, jolloin kaksi telttaa voidaan yhdistää isoksi teltaksi. Mukana istuin ja kantolaukku E Combi 1680 x 1830 x 1830 mm 13,0 kg E Jatko-osa 800 x 5200 mm 0,10 kg Työteltta, KUB Kevytteltta, joka on helppo pystyttää muutamassa sekunnissa. Palonestokäsiteltyä kangasta. Valonläpäisevyys noin 80 %. Teltassa on tuuletusaukot. Mukana kantolaukku KUB180 1,8 x 1,8 x 2,0 m 13 kg KUB250 2,5 x 2,5 x 2,0 m 15 kg Työteltta, A Kevytteltta, joka on helppo pystyttää muutamassa sekunnissa. Palonestokäsiteltyä kangasta. Valonläpäisevyys noin 80 %. Teltassa on tuuletusaukot. Mukana kantolaukku A180 1,8 x 1,7 x 1,7 m 8,0 kg A250 2,5 x 2,0 x 1,9 m 13,0 kg 18 SAB Elteknik AB Puh INFO@sabp.se

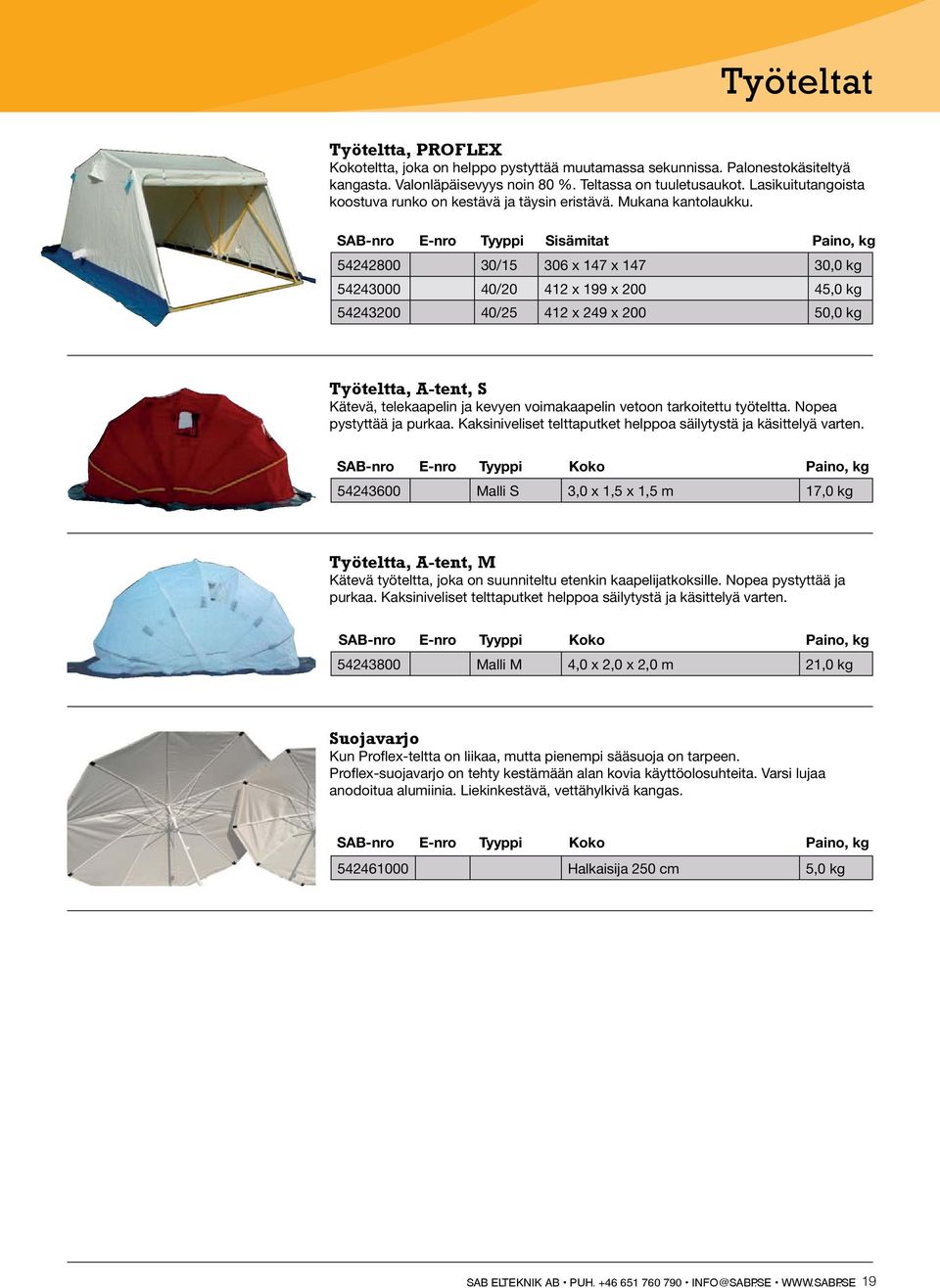

19 Työteltat Työteltta, PROFLEX Kokoteltta, joka on helppo pystyttää muutamassa sekunnissa. Palonestokäsiteltyä kangasta. Valonläpäisevyys noin 80 %. Teltassa on tuuletusaukot. Lasikuitutangoista koostuva runko on kestävä ja täysin eristävä. Mukana kantolaukku. SAB-nro E-nro Tyyppi Sisämitat Paino, kg / x 147 x ,0 kg / x 199 x ,0 kg / x 249 x ,0 kg Työteltta, A-tent, S Kätevä, telekaapelin ja kevyen voimakaapelin vetoon tarkoitettu työteltta. Nopea pystyttää ja purkaa. Kaksiniveliset telttaputket helppoa säilytystä ja käsittelyä varten Malli S 3,0 x 1,5 x 1,5 m 17,0 kg Työteltta, A-tent, M Kätevä työteltta, joka on suunniteltu etenkin kaapelijatkoksille. Nopea pystyttää ja purkaa. Kaksiniveliset telttaputket helppoa säilytystä ja käsittelyä varten Malli M 4,0 x 2,0 x 2,0 m 21,0 kg Suojavarjo Kun Proflex-teltta on liikaa, mutta pienempi sääsuoja on tarpeen. Proflex-suojavarjo on tehty kestämään alan kovia käyttöolosuhteita. Varsi lujaa anodoitua alumiinia. Liekinkestävä, vettähylkivä kangas Halkaisija 250 cm 5,0 kg SAB Elteknik AB Puh INFO@sabp.se 19

20 Vinssit ja syöttölaitteet TL 2422 DRH/DRHZ Helppokäyttöinen hydraulinen kaksoisetuvinssi maa-, tele- ja voimakaapeleille ja putkipaketeille. Kevyt, kompakti rakenne mahdollistaa käytön ahtaissa tiloissa. Kiinteä vetoköyden sisäänmenokohta sekä muuttumaton vetovoima ja vetonopeus tekevät kaapelinvedosta vakaata ja varmaa. Köyden ulosveto tapahtuu peruutusvaihteen avulla. Ulossyöttö pysähtyy automaattisesti, kun köyteen ei enää kohdistu vetoa. U:n muotoiset rullat pidentävät vetoköyden käyttöikää. Vetoköysi kelautuu tasaisesti ja tiiviisti kelarummun ympärille vinssistä riippumattoman pienen vetovoiman ansiosta. Säädettävä käyttövoiman rajoitus. Vinssi on asennettu yksiakseliseen, polyesterikuvulliseen vetokärryyn. Vinssille voidaan valita bensiini- tai dieselmoottori. Mitat: 4000 x 1700 x 1600 mm SAB-nro E-nro Tyyppi Paino, kg TL-2422 DRH (bensiini) 850 kg TL-2422 DRHZ (diesel) 925 kg TL 3022 DRH/DRHZ Helppokäyttöinen hydraulinen kaksoisetuvinssi maa-, tele- ja voimakaapeleille ja putkipaketeille. Kevyt, kompakti rakenne mahdollistaa käytön ahtaissa tiloissa. Kiinteä vetoköyden sisäänmenokohta sekä muuttumaton vetovoima ja vetonopeus tekevät kaapelinvedosta vakaata ja varmaa. Köyden ulosveto tapahtuu peruutusvaihteen avulla. Ulossyöttö pysähtyy automaattisesti, kun köyteen ei enää kohdistu vetoa. U:n muotoiset rullat pidentävät vetoköyden käyttöikää. Vetoköysi kelautuu tasaisesti ja tiiviisti kelarummun ympärille vinssistä riippumattoman pienen vetovoiman ansiosta. Säädettävä käyttövoiman rajoitus. Vinssi on asennettu yksiakseliseen, polyesterikuvulliseen vetokärryyn. Vinssille voidaan valita bensiini- tai dieselmoottori. Mitat: 4000 x 1700 x 1600 mm SAB-nro E-nro Tyyppi Paino, kg TL-3022 DRH (bensiini) 850 kg TL-3022 DRHZ (diesel) 925 kg Malli Maks. vetovoima (dan) Pieni vaihde Suuri vaihde Köyden maks.pituus Moottori Vetonopeus (m/min) Maks. vetonopeus Maks. vetovoima (dan) Vetonopeus (m/min) Maks. vetonopeus (m/min) Metriä Halk (mm) Kokon. paino köysi ml. (kg) Hatz diesel Honda bensiini TL 2422 DRHZ kw TL 2422 DRH ,9 kw TL 3022 DRHZ kw TL 3022 DRH ,9 kw Leikari Kaapelinvedossa tulee aina käyttää kitkaa vähentävää leikaria, jotta vältytään teräsvaijerien ja vetosukkien repeämiltä. SAB-nro E-nro Maks.kuorm. Malli Paino, kg kg Kitkaleikari 0,2 kg kg Kitkaleikari 0,2 kg 20 SAB Elteknik AB Puh INFO@sabp.se

21 Vinssit ja syöttölaitteet Combivinsch 1000/2000 Hydraulinen etuvinssi ilmajohdon ja maakaapelin vetoon. Ilmajohdon vetoon käytetään synteettistä vetoköyttä ja maakaapelin vetoon teräsvaijeria. Täysi vetovoima aina käytettävissä. Portaaton vetovoiman ja vetonopeuden säätö. Vetoköysi on helppo kietoa sivuille avoimiin nokkapyöriin tai poistaa niistä. Köysikela on helposti irrotettavissa. Vinssissä on manuaalisesti säädettävä vetoköyden levittäjä. Vetovoima/vetonopeus: Pieni vaihde 20 kn (2000 kp) / 30 m/min Suuri vaihde 10kN (1000 kp) / 60 m/min Pituus: 2350 mm Leveys: 1550 mm Korkeus ilman kelaa: 1200 mm Korkeus kelan kanssa: 1475 mm Paino ilman kelaa: 340 kg Paino kelan kanssa: 8 mm / 1000 m: 50 kg (synteettinen köysi) 8 mm / 600 m: 140 kg (teräsvaijeri) Moottori: nelitahtinen bensiinimoottori, Honda 13 hv, sähkökäynnistys Kuulakytkin: 50 mm (kuula) Pyöränakseli: 500 kg, AL-KO, jousitettu, jarruton SAB-nro E-nro Kuvaus Paino, kg Combivinsch 1000/ kg Polyass-teräsvaijeri, 8 mm x 600 m 140 kg Polystar-köysi, 8 mm, 1400 kg 0,05/m SAB Elteknik AB Puh INFO@sabp.se 21

22 Vinssit ja syöttölaitteet Nockvinsch 150 Kätevä telineellinen etuvinssi, joka on helppo sijoittaa kaivon ylle tai kiinnittää maahan. Vinssi soveltuu lyhyeen kaapelinvetoon esim. teiden ali tai tonttien yli sekä vaijerin ulosvetämiseen suuremmasta vinssistä raskaissa kaapelitöissä. Voimanlähteenä 3,5 hv:n Honda-bensiinimoottori, jonka vetovoima on 150 kg. Mitat: 640 x 640 x 450 mm Varustettu hätäpysäyttimellä. Käyttöohjeet tulee lukea huolellisesti ennen käyttöä. SAB-nro E-nro Tyyppi Maks.vetovoima Paino, kg kg 27,0 kg Kaapelinsyöttölaite, DF 6 Kaapelinsyöttölaitteen käytön etuja: Vähentää vetovoiman tarvetta Pienempi investointi kalliiseen vinssiin Minimoi kaapeliin kohdistuvan vedon Pienentää radiaalisia voimia kaarteissa Helppo ja nopea asentaa Tahdistuu automaattisesti vinssin tai muiden syöttölaitteiden kanssa Bensiini- tai sähkömoottorilla toimiva hydrauliikka Ominaisuuksia: Työntää kaapelia kahdella V :n muodostavalla syöttönauhalla 4 painerullaa, joiden ripustus myötäilee kaapelin epätasaisuuksia Painerulliin kohdistuvan paineen osoitin Automaattinen mukautuminen kaapelin halkaisijaan Yksi syöttösuunta vakiona kaksisuuntainen syöttö lisävarusteena SAB-nro Tyyppi Painevoima Muuta Paino, kg DF6-HB 6,0 kn 6 21 m/s, Ø mm 103,0 kg Bensiinillä toimiva hydrauliikkakoneikko DF-6-koneelle, Honda 6,3 kw metrin hydrauliikkaletku säätöventtiilillä Painerulla DF6 R17 (kapea) mm:n kaapelihalkaisijoille Painerulla DF6 R33 (medium) mm:n kaapelihalkaisijoille Painerulla DF6 (leveä) mm:n kaapelihalkaisijoille Putkenpidin DF6-koneelle (kanavan viereen kiinnitykseen) Laskuri DF6-koneelle Hydrauliikkasäädin DF6-koneelle kaksisuuntaista käyttöä varten 22 SAB Elteknik AB Puh INFO@sabp.se

23 Pylväsvarusteet Kalliopora, COBRA-COMBI Yhdistetty pora- ja iskuvasara. Hiljainen käyntiääni. Tärinää vaimentavat kädensijat, 18 erilaista terää. Automaattinen tyhjäkäynti lepotilassa. Lukittava kaasuvipu. Iskunopeus 2600 iskua/min Tunkeutumisnopeus 300 mm/min Maksimiporaussyvyys 2 m 185 cc yksisylinterinen kaksitahtimoottori Jäähdytystuuletin Toimii 5 % öljysekoitteisella 95 okt bensiinillä SAB-nro E-nro Tyyppi Paino, kg E Porakone, Cobra Combi 26,0 kg Kalliopora, COBRA-COMBI Kallioporan terä rajoitinkauluksella. Niska 22 x 108 mm. SAB-nro E-nro Terä Mitat Paino, kg E x x 300/175 1,20 kg E x x 400/250 1,70 kg Iskupää maadoitussauvoille SAB-nro E-nro Pituus, mm Paino, kg mm 2,50 kg Porakone, Borrknatte Bensiinikäyttöinen porakone, joka toimii kaikissa työtiloissa. Pikaistukka, 2-13 mm, ½. 1,4 hv, 2-tahti. Porausnopeus rpm. Tankin tilavuus 0,60 l. Käyntiaikan. 50 min. SAB-nro E-nro Tyyppi Paino, kg E TED262 4,0 kg E Laatikko 3,0 kg Puuporan terät Itsesyöttävät puukierukkaporat. Laadukasta terästä. SAB-nro E-nro Halkaisija, mm Pituus, mm Paino, kg E ,12 kg E ,15 kg E ,15 kg E ,18 kg E ,22 kg E ,30 kg E ,33 kg Sinkilänpoistaja Tehokas työkalu sinkilöiden poistamiseen voima- ja telepylväistä. SAB-nro E-nro Tyyppi Paino, kg Sinkilänpoistaja 0,5 kg Sinkilänpoistaja 0,5 kg SAB Elteknik AB Puh INFO@sabp.se 23

24 Haruskiinnike Haruskiinnike Asennetaan harusrenkaan tai haruskiristimen alle ja liitetään Lug-All-taljaan tai vastaavaan. Sähkösinkitty. SAB-nro E-nro Harus Paino, kg E mm² 0,30 kg mm:n pidennys, mm² 0,80 kg Haruskiinnike, suora Kiinnitetään suoran haruskiristimen kiilapesään, jolloin kiinnike ojentuu, kun harusta kiristetään, ja vähentää siten jälkisäätöä. Sähkösinkitty. SAB-nro E-nro Tyyppi Paino, kg E Suora haruskiinnike, mm² 1,00 kg Haruskiinnike, RIKU Asennetaan harusrenkaan tai haruskiristimen alle ja liitetään Lug-All-taljaan tai vastaavaan. Sähkösinkitty. Sopii harusrenkaan halkaisijoille 16, 18 ja 20 mm. SAB-nro E-nro Tyyppi Paino, kg Haruskiinnike, RIKU 0,90 kg Haruskiinnike, kiristysleuallinen Sähkösinkitty. SAB-nro E-nro Harus Paino, kg mm² 1,50 kg E mm² 5,20 kg 24 SAB Elteknik AB Puh

25 Johdonveto Kaapelinvetosukka, kevlaria Valmistettu muovipäällystetystä kevlarista. Joustava, hellävarainen kaapelille ja välineille. SAB-nro E-nro Halkaisija Pituus Maks.kuorm. Paino, kg mm 400 kg 0,15 kg E mm 400 kg 0,15 kg E mm 600 kg 0,20 kg E mm 800 kg 0,32 kg Johdonvetosukat Kolmilankainen vetosukka, joka kestää suuria vetovoimia. Valmistettu galvanoidusta teräslangasta. Pehmeä vetosilmukka kulkee helposti vetorullien yli. Kartiomainen ohjaus köysipäätä kohti. SAB-nro E-nro Halkaisija Maks.kuorm. Pituus Paino, kg E mm 750 kg 650 mm 0,20 kg E mm 1100 kg 825 mm 0,40 kg E mm 1650 kg 1025 mm 0,70 kg E mm 2400 kg 1300 mm 1,40 kg E mm 3250 kg 1400 mm 1,80 kg E mm 3750 kg 1400 mm 2,10 kg E mm 5000 kg 1400 mm 3,70 kg Jatkosvetosukka Kaksi johdonvetosukkaa, joiden välissä vaijeri. Punottu kolmessa vaiheessa kolmikertaisesta, kaksinkertaisesta ja yksinkertaisesta langasta parasta mahdollista tarttumiskykyä ja vetolujuutta varten. SAB-nro E-nro Halkaisija Maks.kuorm. Paino, kg E mm 550 kg 0,50 kg E mm 850 kg 0,80 kg E mm 1700 kg 1,50 kg Kulmavetopyörä Sopii mm:n eristinniskoille ja enintään 329 mm²:n johdoille. Kun vetopyörä vapautetaan, se liukuu taaksepäin, ja johto asettuu paikalleen eristintä vasten. Sopii mm:n eristinniskoille ja enintään 329 mm²:n johdoille kahdella eri toiminnolla malli Kun vetopyörä vapautetaan, se liukuu taaksepäin, ja johto asettuu paikalleen eristintä vasten malli Pyörät ovat nivellettyjä, ja johto asettuu paikalleen ennen kuin vetopyörä vapautetaan eristimestä. SAB-nro E-nro Tyyppi Paino, kg E Kulmavetopyörä ,00 kg Kulmavetopyörä ,00 kg SAB Elteknik AB Puh INFO@sabp.se 25

26 Johdonveto Johdonvetopyörä, Topplinvagn Sopii mm:n eristinniskoille. Nopea säätää. Kestää 300 kg:n painetta, sopii enintään 329 mm²:n johdolle. Kun vetopyörä vapautetaan ja sitä väännetään, se laskeutuu automaattisesti eristimen päälle. SAB-nro E-nro Koko Paino, kg E x 210 x 230 mm 3,90 kg Johdonvetopyörä, Snille Yleisvetopyörä, joka kiinnitetään nuppisilmukseen tai koukkuun. Alumiininen vetopyörä sopii kaikentyyppiseen johdonvetoon. Enimmäiskuormitus 800 kg. SAB-nro E-nro Koko Paino, kg E x 120 x 100 4,20 kg Orsikiinnike Snille-johdonvetopyörälle Kiinnitetään orteen eristimen viereen. Vetopyörä voidaan asentaa eri kulmiin. Kiinnikettä voidaan myös käyttää pylvään ympärillä ilmajohtotöiden yhteydessä. SAB-nro E-nro Maks.kuorm. Koko Paino, kg E kg 140 x 105 x 90 mm 1,60 kg Kiristysvetopyörä Vetopyörä johdon vaivattomaan ja tarkkaan kiristykseen. Johto kiinnitetään vetopyörän taakse, minkä jälkeen eristinketju nostetaan ylös ja kiristyspidike asennetaan johtoon. SAB-nro E-nro Maks.kuorm. Koko Paino, kg kg 150 x 130 x 90 mm 3,20 kg Johdonvetopyörä koukkukiinnikkeellä Yksinkertainen vetopyörä suorille linjoille. Ripustus parihakasilla suoraan koukkuun. Kori sinkittyä terästä, pyörä painevalettua alumiinia. Pyörä on kuulalaakeroitu. SAB-nro E-nro Maks.kuorm. Pyörän mitat Paino, kg E kg 77 x 140 mm 2,2 kg kg 55 x 120 mm 2,2 kg 26 SAB Elteknik AB Puh INFO@sabp.se

27 Johdonveto Johdonvetopyörä pylväskiinnikkeellä Yksinkertainen vetopyörä suorille linjoille ja loiville kulmille. Kori sinkittyä terästä, pyörä painevalettua alumiinia. Pyörä on kuulalaakeroitu. SAB-nro E-nro Maks.kuorm. Pyörän mitat Paino, kg E kg 77 x 140 mm 5,7 kg kg 55 x 120 mm 5,7 kg Kaksinkertainen johdonvetopyörä pylväskiinnikkeellä Kaksinkertainen vetopyörä jyrkille sisäkulmille. Kori sinkittyä terästä, pyörä painevalettua alumiinia. Pyörä on kuulalaakeroitu. SAB-nro E-nro Maks.kuorm. Pyörän mitat Paino, kg E kg 77 x 140 mm 8,0 kg kg 55 x 120 mm 8,0 kg Ulkokulmavetopyörä pylväskiinnikkeellä Vetopyörä suorille linjoille ja ulkokulmille. Sinkittyä terästä. Kuulalaakeroidut alumiinirullat, halkaisija 50 mm. SAB-nro E-nro Maks.kuorm. Pyörän mitat Paino, kg kg 150 x 50 mm 6,8 kg Leikari Kuulalaakeroitu pyörivä leikari. Sähkösinkittyä terästä. FVD-mallit ovat pisaranmuotoisia, jotta ne kulkevat helpommin vetopyörien yli. SAB-nro E-nro Maks.kuorm. Koko Paino, kg E kg 18 x 80 x 6 mm 0,10 kg E kg 25 x 109 x 9 mm 0,30 kg E kg 45 x 200 x 22 mm 1,60 kg E kg 30 x 128 x 12 mm 0,50 kg E kg 35 x 137 x 12 mm 0,70 kg kg 40 x 156 x 14 mm 1,00 kg kg 55 x 187 x 20 mm 2,30 kg kg 60 x 217 x 23 mm 3,10 kg SAB Elteknik AB Puh INFO@sabp.se 27

28 Johdonveto Vetoköysi, POLYSTAR Kolmisäikeinen, vihreä vetoköysi. Erinomainen vetolujuus painoon nähden. Hyvä kulutuskestävyys. UV-stabilisoitu. Kelluu vedessä. Pituusvaihtoehdot 700 m, 1500 m ja 2200 m. SAB-nro E-nro Halkaisija Väri Vetolujuus Paino E mm Vihreä 800 kg 22 g/m E mm Vihr./kelt. 800 kg 22 g/m E mm Keltainen 800 kg 22 g/m E mm Vihreä 1400 kg 30 g/m E mm Vihr./kelt kg 30 g/m E mm Keltainen 1400 kg 30 g/m E mm Vihr./kelt kg 45 g/m E mm Keltainen 2100 kg 45 g/m E mm Vihreä 2100 kg 45 g/m mm Vihreä 3965 kg 90 g/m mm Vihr./kelt kg 90 g/m mm Keltainen 3965 kg 90 g/m Vetoköysi, POLY-BRAID säikeinen, kaksoispunottu, esivenytetty putoamis- ja jalusköysi. Ensiluokkaista, sataprosenttista polyesterisilkkiä. Poly-Braid-16 on helppo pleissata esim. teräslangan avulla. Notkea, luja, hintansa arvoinen putoamisköysi. UV-stabilisoitu. Kiertymätön. Oteystävällinen. Uppoaa vedessä. Valkoinen köysi, jossa tilauksen mukaiset värikoodit. SAB-nro E-nro Halkaisija Väri Vetolujuus Paino mm Valkoinen 1500 kg 46 g/m mm Valkoinen 2100 kg 71 g/m Vetoköysi, D-black SAB-nro E-nro Tyyppi Paino Vetoköysi, D-black 28 SAB Elteknik AB Puh INFO@sabp.se

29 Johdonvetokoneet Johdonvetokone, PCW Pylvääseen kiinnitettävä PCW-4-vinssi on suunniteltu kevyille ilmajohtotöille. Sopii enintään Ø 20 mm:n ja 350 kg/km:n kaapeleille ja johdoille (esim. telekaapelit, ADSS-valokuitukaapelit), enintään 4 x 120 mm2:n ALUS (AMKA) -johdoille sekä AlMgSi- ja FeAl-johdoille. Aina tasainen vetovoima. Vetovoimaksi valittavissa 250 tai 400 kg. Itsejarruttavan kierukkavaihteen ansiosta. Johdon turvalukitus. Voimanlähteenä 6 hv:n Honda-moottori. Johdon kelausnopeus 40 m/min. Kolme metriä pitkä pakoletku johtaa pakokaasut kauas ja vähentää melua. EC-ohjesäännön mukainen. Mukana moottori, kelarumpu ja levittäjävarsi. Vetoköysi tilataan erikseen. SAB-nro E-nro Malli Paino, kg Pylväsvinssi, Capstan PCW-4 83,0 kg Köysi, 6 mm x 700 m 30,0 kg Köysikela 29,0 kg Jaettava romukaapelikela 24,0 kg Johdonvetokone, PDW Pylvääseen kiinnitettävä PDW-4-vinssi on suunniteltu kevyille ilmajohtotöille. Sopii enintään Ø 20 mm:n ja 350 kg/km:n kaapeleille ja johdoille (esim. telekaapelit, ADSS-valokuitukaapelit), enintään 4 x 120 mm2:n ALUS (AMKA) -johdoille sekä AlMgSi- ja FeAl-johdoille. Johto kelautuu suoraan köysikelaan. Itsejarruttavan kierukkavaihteen ansiosta. Johdon turvalukitus. Voimanlähteenä 6 hv:n Honda-moottori. Johdon kelausnopeus 40 m/min. Kolme metriä pitkä pakoletku johtaa pakokaasut pois ja vähentää melua. EC-ohjesäännön mukainen. Mukana moottori, kelarumpu ja levittäjävarsi. Vetoköysi tilataan erikseen. SAB-nro E-nro Malli Paino, kg Pylväsvinssi, PDW-4 84,0 kg Köysi, 6 mm x 700 m 30,0 kg Köysikela 29,0 kg Jaettava romukaapelikela 24,0 kg Maateline PCW-/PDW-koneelle Kätevä maateline, jonka avulla pylväsvinssejä voidaan käyttää helppoihin kaapelinvetotöihin. SAB-nro E-nro Koko Paino, kg x 80 x 70 cm SAB Elteknik AB Puh INFO@sabp.se 29

30 Johdonvetokoneet Johdonvetokone, Linemaster SP70-3 Kolmen tonnin johdonvetokone galvanoidulla alustalla. Hyväksytty 80 km/h:n kuljetuksiin. Työntöjarru ja seisontajarru. Hydrauliset nostovarret, tukijalat ja köyden levittäjä. Hydraulinen voimansiirto suoraan kela-akseliin. Vetovoiman ja kelausnopeuden portaaton säätö. Käsijarru johdon kiristystä varten. 20 hv:n Honda-moottorilla toimiva hydraulinen järjestelmä lastin tunnistuksella. Kolme vetoköysikelaa 3 x 2000 metrille köyttä. Jaettavia romukaapelikeloja saatavana lisävarusteena. SAB-nro E-nro Maks.kuorm. Koko Paino, kg kg 3 x 2,2 x 1,5 m 850 kg Vetoköysikelat 3 x 2000 metrille 8 mm:n köyttä 150 kg Jaettava romukaapelikela 150 kg Johdonvetokone, K30 Voimakas ja helppokäyttöinen laite... Kaapelikelojen käsittelyyn Kaapelin sisään- ja uloskelaukseen Johtojen ja kaapelien purkuun Romukaapelikelan kaapelin vaihtoon Puukelalle kelaukseen Johdonvetoon kolmella vetoköysikelalla K30 kiinnitetään etukuormaimeen, jossa sitä käytetään traktorin hydrauliikalla. Hydrauliikkaohjattujen tartuntavarsien ansiosta keloja on helppo poimia ja vapauttaa. Suurin kuorma 6000 kg Keloille K10 K30 Suurin vetovoima 5500 kg Sisäänkelausnopeus m/min SAB-nro E-nro Maks.kuorm. Koko Paino, kg kg 2100 x 2700 x 1550 mm 500 kg Hydraulinen voimanlähde, 6 tonnin vinssikapasiteetti 120 kg Vetoköysikelat 3 x 2500 metrille 10 mm:n köyttä 220 kg Jaettava romukaapelikela 175 kg 30 SAB Elteknik AB Puh INFO@sabp.se

31 Kiristys- ja nostovälineet Taljarulla teräsköydelle Avattava taljarulla turvakoukulla. Laakeroitu rulla. Kuumasinkitty. Saatavana kg:lle. SAB-nro E-nro Maks.kuorm. Köyden halk. Paino, kg kg 2,0 kg E kg 3,6 kg E kg 6,1 kg E kg 11,8 kg E kg 21,0 kg Taljarulla, Mini Traxion ja Pro Traxion Pieni, kätevä taljarulla painelaakerilla. Mini Traxionin työkuormitus on 500 kg. Pro Traxionin työkuormitus on 600 kg. SAB-nro E-nro Työkuormitus Köyden halkaisija Paino, kg kg 8 13 mm 0,16 kg E kg 8 13 mm 0,26 kg Taljarulla heittoköydelle Avattava, alumiinista valmistettu taljarulla. Erittäin kevyt; helppo kantaa mukana. SAB-nro E-nro Työkuormitus Köyden halkaisija Paino, kg kg < 12 mm 0,26 kg Nostotalja, HUGO Nostotalja, jossa kitkajarru portaatonta laskua varten. Vipu toimii kaikissa asennoissa. SAB-nro E-nro Malli Maks.kuorm. Köyden halk. Paino, kg E kg 3,2 m 5,0 mm 4,1 kg Nostotalja, Lincoln Hoist Lincoln Hoist, alkuperäinen alumiininostotalja askel- ja pidätystoiminnoilla. Ylikuormavarmistin kahvassa. SAB-nro E-nro Malli Maks.kuorm. Köyden pit. Paino, kg E /1000 kg 3,0/1,5 m 4,0 kg E /1000 kg 9,0/3,0 m 6,3 kg E /1100 kg 6,0/3,0 m 6,8 kg SAB Elteknik AB Puh INFO@sabp.se 31

32 Kiristys- ja nostovälineet Nostotalja, KITO Kaksiaskeleinen nostotalja. Kaikkien taljojen ketjun pituus on 1,5 m. Myös pidempiä ketjuja on tilattavissa. SAB-nro E-nro Maks.kuorm. Pituus Paino, kg E kg 280 mm 5,70 kg E kg 335 mm 8,00 kg E kg 375 mm 11,20 kg Nostotalja, BRAVO Kompakti, helppokäyttöinen nostotalja. SAB-nro E-nro Maks.kuorm. Nostokorkeus Paino, kg kg 1,5 m 2,0 kg kg 1,5 m 2,0 kg kg 1,5 m 5,0 kg kg 1,5 m 7,0 kg kg 1,5 m 11,0 kg Vetotalja, WADRA Saatavana kolmena eri mallina, joiden nostokapasiteetit 800, 1600 ja 3200 kg. Alumiiniseosta oleva kuori tekee vetotaljasta sekä kestävän ja hyvin iskuja sietävän että kevyen. Rajattoman vaijeripituutensa ansiosta Wadra-vetotaljaa voi käyttää niin lastin vetämiseen, nostamiseen kuin ankkurointiinkin. SAB-nro E-nro Tyyppi Lasti/pituus Paino, kg WADRA kg 6,0 kg Vaijeri mm x 10 m Vaijeri mm x 20 m WADRA kg 11,0 kg Vaijeri mm x 10 m Vaijeri mm x 20 m Vetovinssi, ARDENNER Kätevä vetovinssi litteällä vetohihnalla ja kiinnitysremmillä esim. pylvääseen asennusta varten. SAB-nro E-nro Maks.kuorm. Vetohihna Paino, kg kg 15 m 8,0 kg Pidennyshihna, 15 m Taittorulla Nostopalkki ilmajohdolle Alumiinia. Kiinnitetään pylvääseen. Lenkki nostotaljaan kytkemistä varten. SAB-nro E-nro Maks.kuorm. Paino, kg kg 8,0 kg 32 SAB Elteknik AB Puh INFO@sabp.se
