1 Kaapelien puhallusasennus 2018 TUOTEKUVASTO Koneet televiestintäkaapelien ilma- ja vesipuhallukseen esiasennettuihin putkiin. Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi - 1

2 Sisältö IntelliJet IntelliJet-kuidunpuhalluskone 4 MiniJet MiniJet-kuidunpuhalluskone 5 UltimaZ UltimaZ-kuidunpuhalluskone 6 UltimaZ lattiajalusta, MicroJet UltimaZ lattiajalusta 7 MicroJet EM 25 7 MicroJet MicroJet PRM MicroJet PR Mikroputkisarja, paineistus MiniJet-mikroputkisarja 9 Mikroputkien paineistus 9 CableJet, SuperJet CableJet 10 SuperJet 10 MiniJet Microputkisarja, paineistus MiniJet-mikroputkisarja 11 Automaattinen voitelulaite Lubriactor 11 Tarvikkeet Kompressori, M17 12 Jälkijäähdytin, AHP Vesipuhalluslaitteisto, HYDROCAB 12 Kaapelirummut, Figarino ja Figaro 13 Y-liitäntä 14 Y-liitäntä, kompakti 14 Vetopää, Sonic Head 14 Päätehylsyt, voitelu ja puhdistus Kaapelin päätehylsyt 15 Puhdistus- ja voitelusienet 15 Voiteluaine 15 Puhdistusrätit, HP 16 Kuitujen puhdistus, SqueekyKleen 16 Kuidunpäiden puhdistus, AquaKleen 16 Puhdistusrätit, Grime-Away 16 Lähettimet, paikantimet ja yhdistelmätutka Signaalisondi 17 Kaapelinpaikannin 17 Signaaligeneraattori 17 Merkinnänpaikannin 18 Yhdistelmätutka 18 Vetojouset Vetojousi, 4,5 mm 19 Vetojousi, 6 mm 19 Vetojousi, 9 mm 20 Vetojousi, 11 mm 20 Letku- ja putkityökalut Kuorintatyökalu 21 Suojaletkun katkaisusakset 21 Viistetyökalu suojaletkulle 21 Putkileikkuri 21 Asennustyökalu putkelle, BENTE 22 Asennustyökalu puoliputkille 22 Puoliputket suojaletkun jatkamiseen 22 Liitokset, tulpat ja vinssit Jatkoliitin, Comfit 23 Putkitulpat lenkeillä, Comfit 23 Nockvinsch Kelapukit Kelapukki mikrokaapelikeloille 24 Kelapukki, 4 tonnia 24 Kelajalusta kelavaunulle 24 Kelavaunut Kelavaunu, TRV-9 ja TRV Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

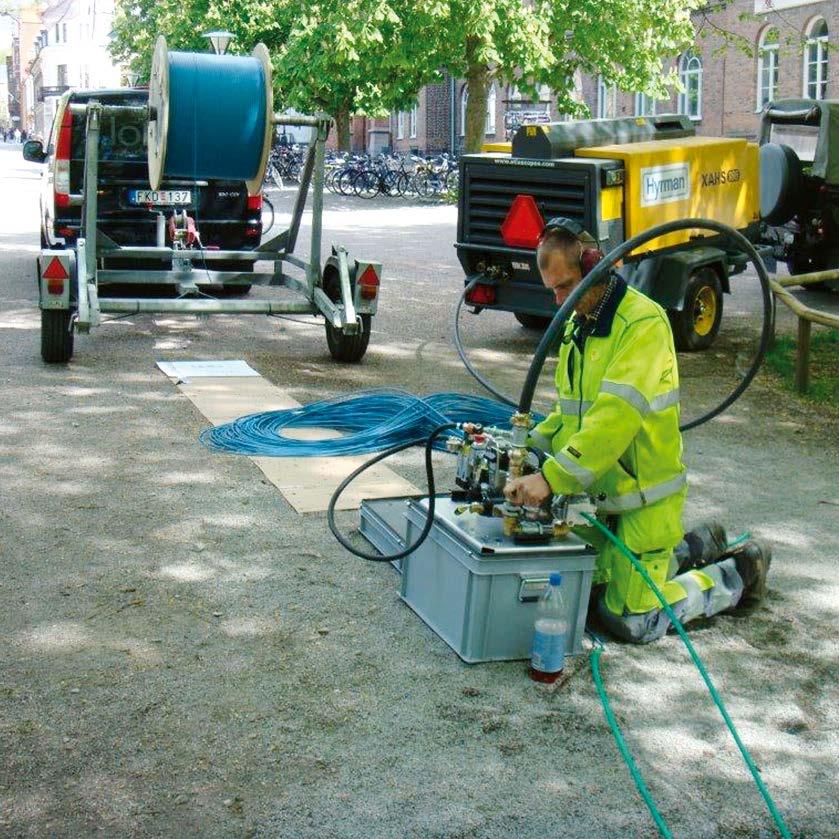

3 Valokuitupuhalluksen johtaja maailmassa Valokuitupuhalluksen johtaja maailmassa Plumettaz kuuluu tuotemerkkeihin, joista olemme eniten ylpeitä. Sveitsiläinen Plumettaz on jo yli 30 vuoden ajan ollut edelläkävijä valokuitukaapelien puhallusasennuksessa. Eurolaite Oy tarjoaa ensimmäisenä yrityksen uusia laitteita mikrokaapeliverkoille ja FTTH-ratkaisuille. Lisäarvo on avainsana meille Eurolaite Oy:lle. Pääkaupunkiseudulla oleva tukitiimimme vastaa teknisestä tuesta, koulutuksesta ja asiakaspalvelusta Suomessa. Kattavasta valokuitupuhalluslaitteiden valikoimastamme löydät kätevät ratkaisut valokaapelien asennukseen mukaan lukien uusien valokuitujen puhaltamiseen jo käytössä oleviin putkiin. Voit myös pyytää meiltä apua ja vinkkejä oikeiden varusteiden valintaan. Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi - 3

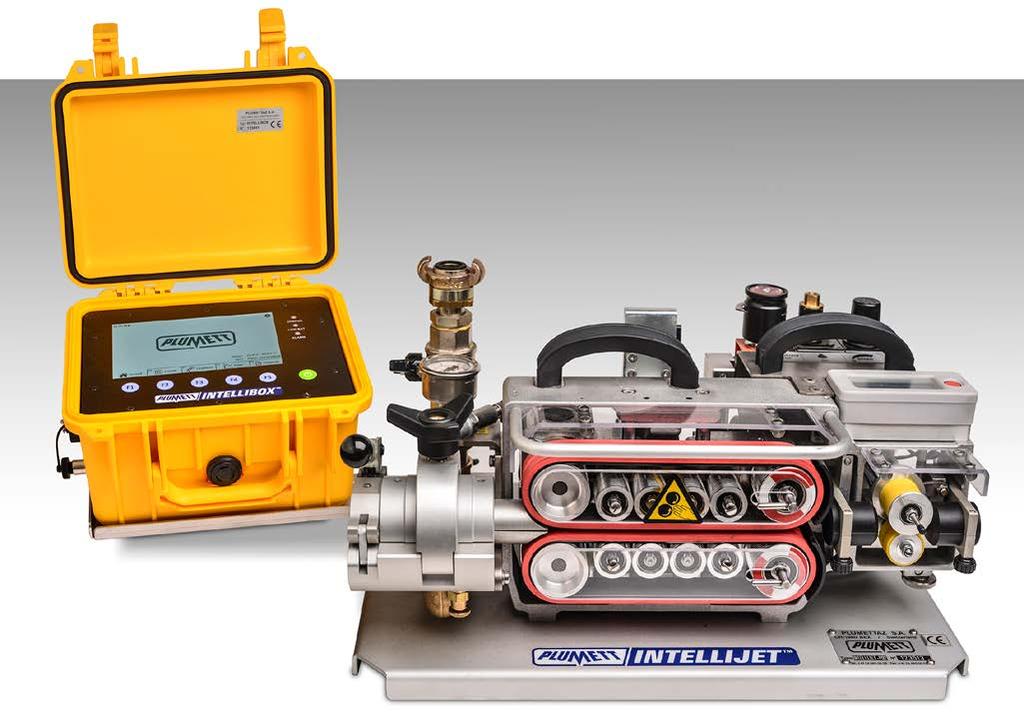

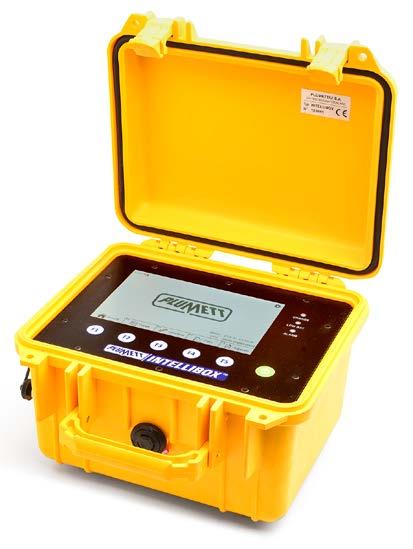

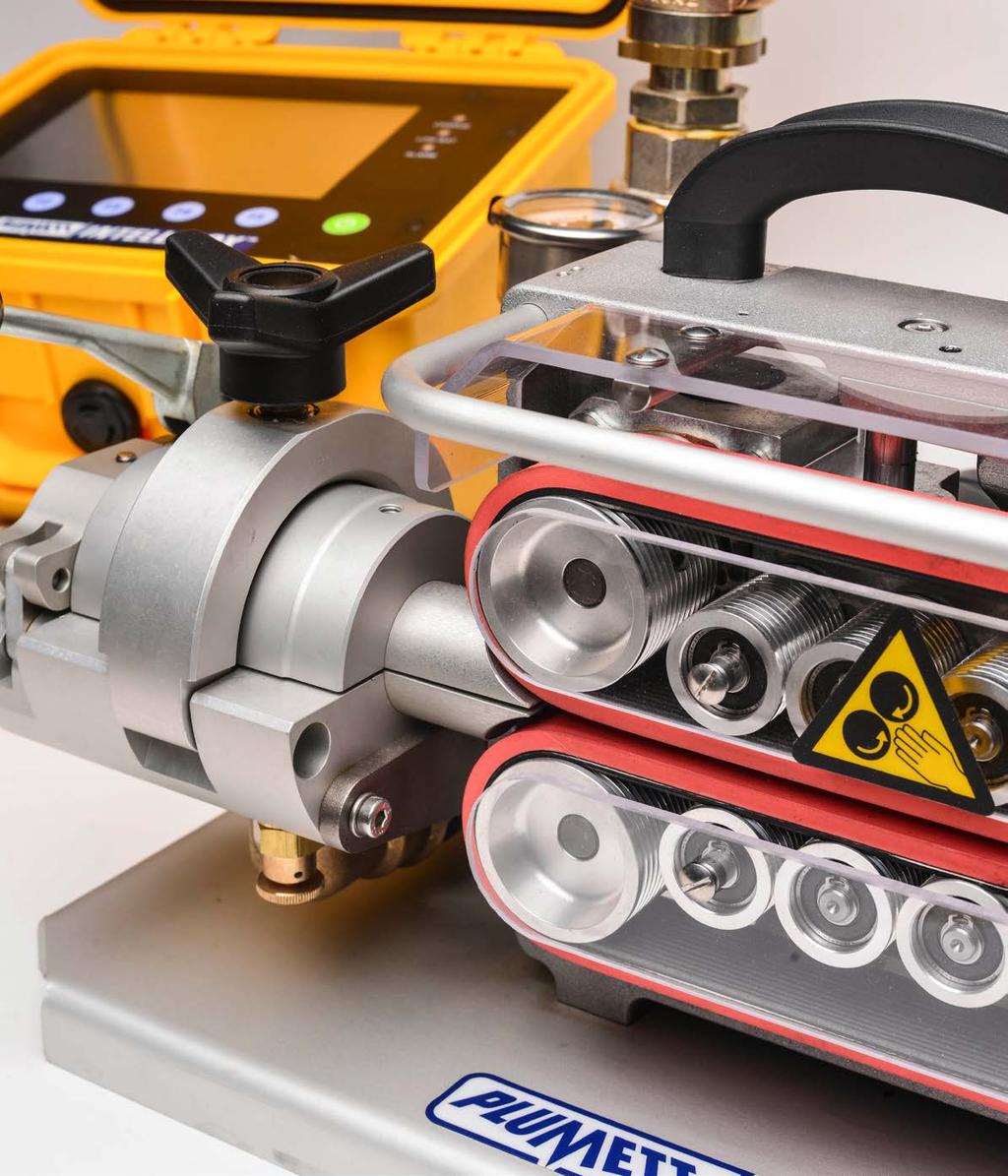

4 Henkilökohtaiset suojavarusteet IntelliJet IntelliJet IntelliJet -kuidunpuhalluskone on suunniteltu tietoliikennekaapelien (optisen kudun, koaksiaali- tai moniparisen kaapelin) puhaltamiseen tai vesipuhaltamiseen tätä varten esiasennettuihin putkiin. Uusi Intellijet on rakennettu vanhemman mallin Minijetinalustalle. Se on varustettu sensoreilla ja kytkimillä, jotka rekisteröivät ja valvovat kaapelin asennusta. Lisäosana ohjausyksikkö Intellibox tuottaa raportin asennuksesta näyttäen kaikki asennusparametrit. Intellibox myös valvoo asennusta ja pysäyttää kuidunpuhalluksen automaattisesti, jos asetetut arvot ylittyvät. Intellijet -järjestelmä on kokonaisratkaisu kuitukaapelin suojaamiseen. Sen avulla asennuslaatu voidaan helposti luettavalla raportilla todistaa verkonomistajalle. Elektroninen nauhoitus Elektroninen valvonta Elektroninen suojaustoiminto Sensorit mittaavat: Ympäristön lämpötilaa Paineilman lämpötilaa Ilmanpainetta Ilman kosteutta Puhallusnopeutta Asennuspituutta Vetohihnojen luistoa Työntövoimaa Ohjausyksikkö Intellibox: 7 resistiivinen kosketusnäyttö 8 tunnin akunkestävyys Tallennuskapasiteetti yli 1000 km:n puhallushistoria Yksi ohjaus- ja datakaapeli Asennusraportti PDF-muodossa Bluetooth-yhteys GPS SAB-nro Tyyppi Työntö- Nopeus Kaapelin Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk (mm) halk. (mm) (bar) (mm) sis. kotelon 57FJ IntelliJet Paineilmakäyttö x372x299 27,3 SAB-nro Tyyppi Mitat (mm) Paino (kg) 57N Intellibox 269x248x180 5 SAB-nro 57N Tyyppi Intellikit sensorit MiniJetille 4 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

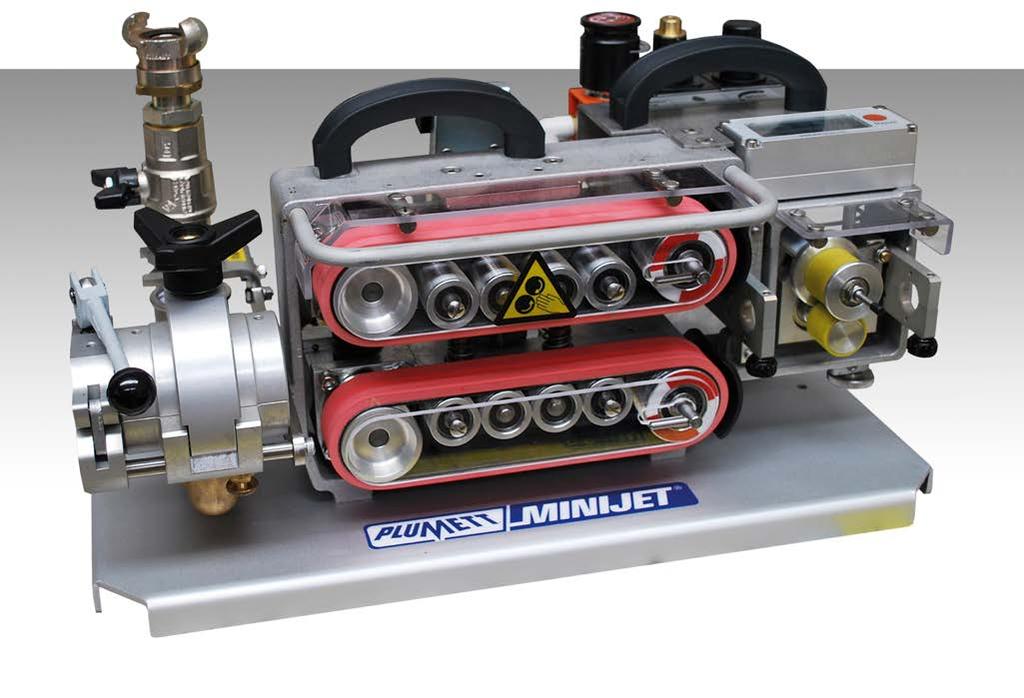

5 MiniJet MiniJet Kuidunpuhalluskone joka on suunniteltu tietoliikennekaapelien (optisen kuidun, koaksiaali- tai moniparisen kaapelin) puhaltamiseen tai vesipuhaltamiseen tätä varten esiasennettuihin putkiin. Kumipäällystetyt vetohihnat minimoivat kaapelin vaurioitumisen vaaran Yksinkertainen asennus ja nopea kaapelin kytkeminen ja irtikytkeminen Pieni huoltotarve! Yksinkertainen vetohihnojen vaihto. Ei pystysuoraa vetoyksikön säätöä, samankeskiset vetoyksiköt samassa keskipisteessä kuin kaapeli 4 16 mm kaapelille ja 7 40 mm putkille Pituus- ja nopeusmittari Erilliset painemittarit putken syötölle ja moottorille Voidaan varustaa hihnoilla ja ohjaimilla mikroputkien asennusta varten Lisätarvikeet: Putkiliittimet, tiivisteet ja ohjaimet Figarino-kaapelirumpu Kaapelirasva (MicroJettingLube) Ilmanjäähdytin AHP400 Y-liittymä SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk (mm) halk (mm) (bar) (mm) (kg) 57FJ FJ MiniJet paineiilmamoottorilla MinJet hydraulimoottorilla x400x x400x Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi - 5

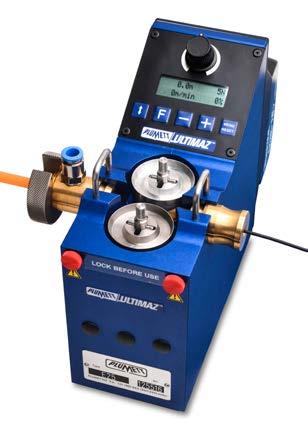

6 UltimaZ UltimaZ Uusi akkukäyttöinen Ultimaz tuo lisää helpottavia ominaisuuksia kuidunpuhallukseen. Puhalluslaitteella voi asentaa 0,8-4 mm mikrokaapeleita, jopa 12 mm ulkohalkaisijan omaaviin kanaviin. Tarkoitettu irtokuidulle, EFPU:lle ja mikrokaapelille aina 4 mm läpimittaan asti Nopeasti pikakiinnityksillä vaihdettavat veto- ja puristuspyörät eri kaapeleille Mahdollista asentaa pitkiä mikrokaapeliosuuksia Näyttö ilmaisee nopeuden, asennetun pituuden sekä työntö- ja puristusvoiman Erillinen painemittari letkun ilmansyötölle Kevyt ja kompakti rakenne Helppokäyttöinen Turvallinen sekä työntekijälle että kaapelille Nopea ja kustannustehokas kaapeliasennus Yksityiskohtia jotka suojaavat mikrokaapeliasi: Avoin rakenne mahdollistaa suoran näkyvyyden kaapelin ja vetoyksikön toiminnan seuraamiseen asennuksen aikana Helppo, nopea ja tarkka törmäystesti, jossa on elektroninen hienosäätö +/-nappien avulla Konetta voidaan ajaa molempiin suuntiin ja kaapeli voidaa nasentaa kumpaankin suuntaan (samat kiinnitykset kummal lakin puolella) Potentiometri nopeuden portaattomaan säätöön, jossa 0-asennossa on aikahidastus kaapelivaurion ehkäisemiseksi, kun suuntaa vaihdetaan Muut yksityiskohdat UltimaZ E25 Konetta säilytetään aina mukana suojaavassa kantolaukussa, jossa on mukanava kaikki tarvittavat varaosat Läpivientiholkit voivat olla koneessa kiinni kuljetuksen aikana Laite on aina valmiina käyttöön Kaikki osat, vetopyörät ja tiivisteet säilytetään omilla paikoil laan laukussa, jotta ne pystytään nopeasti vaihtamaan uusille kuiduille ja kaapeleille Pikalaturi (40 min) sekä kaksi Makita-akkua kuuluvat toimitukseen (n. 4 h käyttöaika akkua kohti) Lisätarvikkeet: Voitelulaite Lubricator Veto- ja puristuspyörät Putkiliitännät, kaapelitiivisteet ja ohjaimet Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Mitat Paino voima (N) (m/min)* (mm) halk. (mm) (mm) (kg) 57FJ P2P-E ,8 4,0 3,0-12,0 255x80x195 4,3 *Maksiminopeus. Nopeuteen vaikuttaa työntövoiman asetus. 6 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

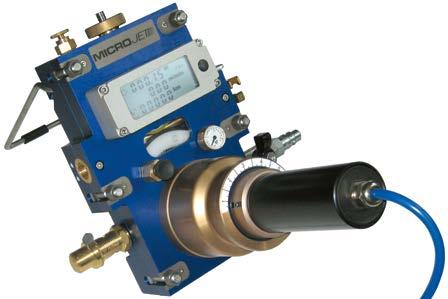

7 UltimaZ lattiajalusta, MicroJet UltimaZ lattiajalusta Sähkösinkitty lattiajalusta UltimaZ:lle joka on suunniteltu puhaltamiseen, työntämiseen/vetoon sisätiloissa ja yksinkertaistaa puhallettavan kuidun asentamista, koska kuitukela on kiinni UltimaZ:ssa laatuvarmistetun puhalluksen saavuttamiseksi. Jalusta on kokoontaitettava ja teleskooppinen. UltimaZ lattiajalusta ei toimi uuden UltimaZ E25:n kanssa. SAB-nro Tyyppi Mitat (mm) Paino (kg) Stativ UltimaZ 1200x200x200 1,7 MicroJet EM 25 Kone joka on suunniteltu irtokuidun, EFPU:n ja mikrokaapelin puhaltamiseen 3 mm läpimittaan asti esiasennettuihin putkiin. Siinä on 24 V DC-moottori ja säädettävä magneettinen momentinrajoitin herkille mikrokaapeleille tai EFPU:lle. Irtokuidulle, EFPU:lle ja mikrokuidulle 3 mm läpimittaan asti. Vetopyörät jotka voidaan sovittaa eri kaapeleille tai kuituyksiköille. Kevyt ja tiivis rakenne. Helppokäyttöinen. Mahdollisuus asentaa pitkiä mikrokaapeliosuuksia. Pituus- ja nopeusmittarit Erilliset painemittarit putken syötölle. Tarvikkeet: Voitelulaite Lubricator Putkenpidin Vetopyörät, putkiliittimet tiivisteet ja ohjaimet. Figarino-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) Ø (mm) Ø (mm) (bar) (mm) (kg) 57FJ MicroJet EM < 3, x150x190 6,5 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi - 7

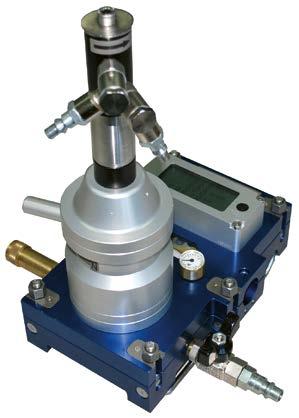

8 MicroJet MicroJet PRM 196 MicroJet PRM-196 on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin. Laitteessa on ilmamoottori suoraa syöttöä varten sekä irrotettava, säädettävä magneettinen momentinrajoitin herkille mikrokaapeleille ja EPFU-kuitunipuille. Nopean kiinnitysmekanismin ansiosta rajoitin on helppo kytkeä koneeseen ilman työkaluja. Laite on MicroJet PR-140:n ja MicroJet EM-25:n yhdistelmä. MicroJet PRM-196 -laitetta on saatavana vain ilmamoottorilla. Irtokuiduille, EPFU-kuitunipuille ja mikrokaapeleille ks. taulukko alla Vetopyörä, joka mukautuu erilaisille kaapeleille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Lisävarusteet: Voiteluaine Putkenpidin Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Figarino-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ MicroJet PRM < 8, x 250 x 335 6,5 MicroJet PR 196 MicroJet PR-196 on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin. Laitteessa on ilmamoottori suoraa syöttöä varten sekä irrotettava, säädettävä mag-neettinen momentinrajoitin herkille mikrokaapeleille ja EPFU-kuitunipuille. Nopean kiinnitysmekanismin ansiosta rajoitin on helppo kytkeä koneeseen ilman työkaluja. Laite on MicroJet PR-140:n ja MicroJet EM-25:n yhdistelmä. MicroJet PR-196 -laitetta on saatavana vain ilmamoottorilla. Mikrokaapeleille ks. taulukko alla Vetopyörä, joka mukautuu erilaisille kaapeleille Kevyt ja kompakti Helppokäyttöinen Mahdollistaa pitkien mikrokaapelien asennuksen Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Lisävarusteet: Voiteluaine Putkenpidin Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Magneettiliitin Figarino-kaapelirumpu Figaro-kaapelirumpu Kaapelirasva (MicroJettingLube) SAB-nro Tyyppi Työntö- Nopeus Kaapeli Putki Maks. Mitat Paino voima (N) (m/min)* Ø (mm) (mm) paine (bar) (mm) (kg) 57FJ MicroJet PR ,5 8, x250x255 5,6 8 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

9 Mikroputkisarja, paineistus MiniJet-mikroputkisarja Varusteet mikroputkien puhallukseen olemassa oleviin kaapelikanaviin MinJetlait-teella. Kukin sarja on tarkoitettu yhdelle putkikoolle. Sarja sisältää kaikki tarvittavat telahihnat ja tiivisteet. Tiivistyshylsyn tulppien avulla putkien lukumäärää voidaan vaihdella eri mikroputkisarjoissa. Mukana säilytyslaukku. SAB-nro Tyyppi Paino, kg 57N Mikroputkisarja 5 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 10 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x x 10 mm:n putkelle 1,8 Mikroputkien paineistus Paineistusventtiilit, venttiilit ja tiivisteet mikroputkien paineistukseen, jolla ehkäistään mikroputkien kokoon painuminen puhallettaessa olemassa oleviin kaapelikanaviin. HUOM: 7/5 mm:n ja 10/8 mm:n putkille käytetään samaa venttiiliä (57N265048); 7/5 mm:n putkelle käytettäessä 8 mm:n osa poistetaan. Venttiilihylsyissä on reiät, joiden avulla mikroputki paineistetaan täytettävän putken ylipaineella. Päätehylsyt on tiivistetty putkirummusta paineistusta varten, mikä tehdään kompressorilla paineenosoittimen kautta. SAB-nro Tyyppi Paino, kg 57N Paineenosoitin 7 mm:n putkelle 0,02 57C58UR01007 Pikaliittimen adapteri, 10/7 mm 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 7/5 mm:n putkelle, 10 kpl/sarja 0,05 57N Päätehylsyt 7/5 mm putkelle, 5 kpl/erä 0,03 57N Paineenosoitin 10 mm:n putkelle 0,02 57C58UA41022 Pikaliitin 10 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 10/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 10/8 mm putkelle 0,03 57N Paineenosoitin 12 mm:n putkelle 0,02 57C58UA41222 Pikaliitin 12 mm:n putkelle 0,02 57N Venttiili 7/5, 10/8, 12/8 mm putkelle, 10 kpl/sarja 0,05 57N Venttiilihylsyt 12/8 mm:n putkelle, 5 kpl/sarja 0,05 57N Päätehylsyt 12/8 mm ja 12/10 mm putkelle, 5 kpl/erä 0,05 57C58UA41422 Pikaliitin 14 mm putkelle 57N Paineindikaattori 14 mm putkelle, 5 kpl/erä 57N Päätehylsyt 14/10 mm putkelle Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi - 9

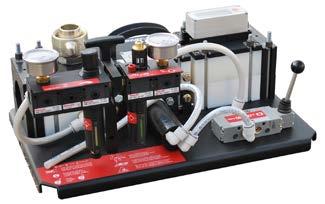

10 CableJet SuperJet CableJet CableJet on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilmatai vesipuhallukseen esiasennettuihin putkiin mm:n kaapelille ja mm:n putkelle Pituus- ja nopeusmittari Erilliset painemittarit putkeen syötölle ja moottorille Voidaan varustaa vetopyöräakseleilla 6,5 9 mm:n putkelle (tilataan erikseen) Suositellut putkiliittimet: 32, 40 ja 50 mm sekä kaapelisuuttimet 9 11, 11 12,5, 12 14, 14 15,5 ja 15,5 18 mm (myös muita kokoja on tilattavissa meiltä) Voiteluaine Vetopyörä, putkiliittimet, tiivisteet ja ohjaimet Figaro-kaapelirumpu Kaapelirasva (JettingLube) Ilmajäähdytin, AHP400 Y-liitäntä SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ CableJet x 320 x SuperJet SuperJet on tarkoitettu telekaapelien (valokuitu, koaksiaali, monipari) ilma- tai vesipuhallukseen esiasennettuihin putkiin mm:n kaapelille ja mm:n putkelle Hydrauliikkavetoiset syöttöhihnat tasoittavat ja tehostavat syöttöä Hydraulimoottori sisältyy laitteeseen Pituus- ja nopeusmittari Erillinen painemittari putkeen syöttämiselle Voidaan varustaa mikroputkiasennuksia varten (pyydä meiltä lisätietoja) Suositellut putkiliittimet: 32, 40 ja 50 mm sekä kaapelisuuttimet 9 11, 11 12,5, 12 14, 14 15,5 ja 15,5 18 mm (myös muita kokoja on tilattavissa meiltä) Lisävarusteet: Putkiliittimet, tiivisteet ja ohjaimet Figaro-kaapelirumpu Kaapelirasva (JettingLube) Ilmajäähdytin, AHP400 Y-liitäntä Hydraulimoottori Teho Kierrosluku Paine Mitat Paino Honda GX200, 4-tahti (ilmajäähdytteinen) 4,8 kw 3600 rpm 130/70 bar 715 x 410 x 430 mm 55 kg SAB-nro Tyyppi Työntö- Nopeus Kaapelin Putken Maks.paine Mitat Paino voima (N) (m/min) halk (mm) halk. (mm) (bar) (mm) (kg) 57FJ SuperJet x 260 x Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

11 MiniJet-Microputkisarja, Automaattinen voitelulaite Lubriactor MiniJet-mikroputkisarja Varusteet mikroputkien puhallukseen olemassa oleviin kaapelikanaviin MiniJet-laitteella. Kukin sarja on tarkoitettu yhdelle putkikoolle. Sarja sisältää kaikki tarvittavat telahihnat ja tiivisteet. Tiivistyshylsyn tulppien avulla putkien lukumäärää voidaan vaihdella eri mikroputkisarjoissa. Mukana säilytyslaukku. SAB-nro Tyyppi Paino, kg 57N Mikroputkisarja 5 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 10 x 7 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 10 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 5 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 7 x 12 mm:n putkelle 1,6 57N Mikroputkisarja 3 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x 14 mm:n putkelle 1,6 57N Mikroputkisarja 4 x x 10 mm:n putkelle 1,8 Automaattinen voitelulaite Lubriactor Cable Lubricator voitelulaiteperhe on kehitetty ja saatavilla Plumettazilta. Patentoidut Cable Lubricator:it parantavat mahdollista asennuspituutta jopa 30 %. Voiteluaineen tiputtelu kaapeliin ei ole osoittautunut yhtä tehokkaaksi kuin Lubricatorin käyttö, jossa koko kaapeli saa tasaisesti voiteluainetta (Jetting/MicroJetting Lube). Lubricator L4 Kuivaus tapahtuu paineistetussa tilassa. Voitelulaite on suunniteltu niin, että ilmavirta voi ohittaa sen paineen laskematta huomattavasti. Automaattinen voite- Kaapelin Putken SAB-nro lulaite Lubricator läpimitta läpimitta Paino kg 57N L mm 3-12 mm 2,9 kg 57N L9 1-9 mm 4-16 mm 3,5 kg 57N L mm 7-50 mm 5,0 kg Lubricator L9 Lubricator L18 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

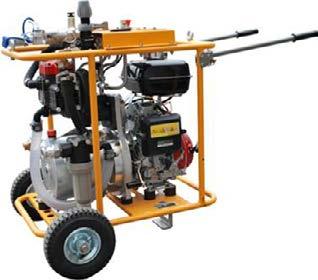

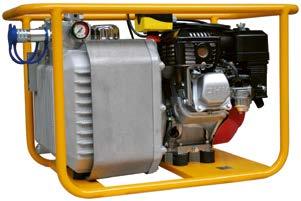

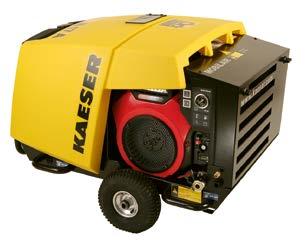

12 Tarvikkeet Kompressori, M17 M17 on Plumettazin ja Käserin yhdessä suunnittelema kompressori valokuitupuhallukseen, jota käytetään yhdessä Ultimaz -, MicroJet - ja MiniJet -laitteiden kanssa. Kompressorin roottorit ovat pitkäikäisiä, toimintavarmoja ja vähän energiaa k uluttavia. Automaatikan ansiosta laitetta on helppo käyttää. M17 on varustettu patentoidulla huurtumisenestojärjestelmällä, joka mukauttaa käyntilämpötilan ympäröivään lämpötilaan ja pidentää siten paineilmatyökalujen käyttöikää. Valikoimassamme on myös suurempia kompressoreita (tyyppi XAHS 186) MiniJet -, CableJet - ja SuperJet -laitteille suurempiin putkiin puhallusta varten. SAB-nro Tyyppi Virtaus Työpaine Moottori Teho Tankki Liitäntä Paino (m³/min) (bar) (kw) (litraa) (kg) MobilAir M17 1,0 15 Honda GC630 15, x G½ Premium compact 0, El 230V 1,1 31 Jälkijäähdytin Laitteisto, jolla puhalletaan jäähdytettyä ja kuivaa ilmaa. Jäähdytys vähentää kitkaa ja helpottaa pitkien etäisyyksien saavuttamista puhallettaessa kuitukaapeleita ja kanavia. SAB-nro Tyyppi Paino, kg Jälkijäähdytin 60 Vesipuhalluslaitteisto HYDROCAB Käytetään MiniJet -, CableJet - tai SuperJet -laitteen kanssa valokaapelin vesipuhallukseen. Sisältää moottorin ja pumpun sekä tarvittavat putket ja liitimet. HYDROCAB-laitteiston avulla saavutetaan huomattavasti pidemmät asennuspituudet. Pituuksiin vaikuttavat putkien asennukset, kaapelin ominaisuudet, korkeuserot jne. (suurin sallittu korkeusero on 50 m, joka aiheuttaa 5 baarin ylipaineen). Vesipuhallusta alle 0 C lämpötiloissa on vältettävä. Virtaus Paine Mitat Paino 7 l/min 24 baaria 645x420x700 mm 80 kg 12 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

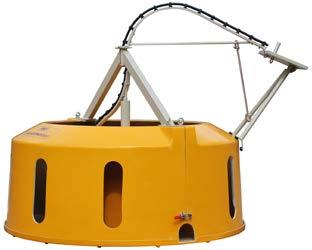

13 Tarvikkeet Kaapelirummut, Figarino ja Figaro Figarino ja Figaro ovat kätevä lisä puhallusasennusvarusteille, etenkin jos puhallettavan kaapelin pituus ylittää niiden kapasiteetin. Helppo kuljettaa Vaivaton käyttöönotto Käsittelyyn riittää yksi henkilö Säästä aikaa ja työtä; estää putkisotkut Kaksinkertaistaa asennettavan kaapelin pituuden puhallusasennusyksikköä kohden Välivarastoinnin syöttönopeus m/min (riippuen kaapelin rakenteesta) Välivarastoyksikköä käytetään, kun asennus on aloitettu muualta kuin kaapelin kulkureitin alusta, esim. keskeltä. Kaapelin puhallus yhteen suuntaan Kaapelin kelaus välivarastoyksikköön Kaapelin puhallus toiseen suuntaan Figarino -rummulla on myös seuraava etu: Avoimen, korimaisen rakenteensa ansiosta sitä voidaan käyttää myös asennusreitin lopussa, jolloin ylimääräinen kaapeli syötetään suoraan varastoyksikköön. Kaapelipaketin kääntämisen jälkeen asennusta voidaan jatkaa samaan suuntaan. SAB-nro Tyyppi Kaapelin halk Osien Halkaisija Korkeus Paino (mm) lukumäärä (mm) (mm) (kg) 57FF Figarino FF Figaro Varastointikapasiteetti (m) eri kaapelihalkaisijoille (mm) 3 mm 6 mm 7 mm 8 mm 9 mm 12 mm 14 mm 18 mm Figarino, m Figaro, m Kaapelin Kaapeli (m) Kaapelin pituus (m) Kaapelin pituus (m) halkalsija Figaro Figarino polyesteri Figaro polyesteri Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

14 Tarvikkeet Y-liitäntä Y-liitäntää käytetään ylimääräisen kaapelin asennukseen jo täytettyyn putkeen joko ilma- tai vesipuhalluksella. Liitäntää käytetään yhdessä MiniJet -, CableJet - tai SuperJet -laitteen kanssa. Puhallusasennuksen teho on noin 50 % ensimmäisen putken asennuksen tehosta. Toista kaapelia puhallettaessa MiniJet/CableJet/SuperJet liitetään Y-liittimen toiseen haaraan. Voidaan käyttää myös kahden kaapelin samanaikaiseen asennukseen, jolloin ku hunkin haaraan liitetään MiniJet/CableJet/SuperJet-laite. Kahdella kaapelilla saavutettava asennuspituus on lähes sama kuin yhdellä kaapelilla saavutettava. SAB-nro Tyyppi Putken halk. Kaap. halk. Maks.paine Mitat Paino (mm) (mm) (bar) (mm) (kg) 57N Y-liitäntä x 290 x Y-liitäntä, kompakti Kompaktia Y-liitäntää käytetään ylimääräisen kaapelin asennukseen jo täytettyyn putkeen joko ilma- tai vesipuhalluksella. Liitäntää käytetään yhdessä MiniJet -, CableJet - tai SuperJet -laitteen kanssa. Kompakti Y-liitäntä sopii hyvin ahtaisiin tiloihin, joissa käytetään tiivisteitä. Myös muita kokoja on tilattavissa. SAB-nro Tyyppi Putken halk. Kaap. halk. Maks.paine Mitat Paino (mm) (mm) (bar) (mm) (kg) 57N Y-liitäntä, kompakti x 205 x 95 4,7 Vetopää, Sonic Head Lisävaruste MiniJet -, CableJet - tai SuperJet -laitteelle. Ilmavirtauksella kompressorista putkeen on työntävä vaikutus kaapeliin. Työntövoima on suhteellinen paineen alenemiseen putkea pitkin (paine-ero). Vetopää kiinnitetään kaapelin päähän, jossa sen kaapelin kohdistuva vetovoima on 3 10 dan. Voima riippuu paineen alennuksesta vetopään päässä. Sonic Head -vetopäästä on apua hankalissa asennuksissa, esim: kun asennettava kaapeli on jäykkyydeltään pehmeää joko rakenteensa tai korkean ympäröivän lämpötilan vuoksi kun suhde putken sisähalkaisijan ja kaapelin ulkohalkaisijan välillä on suuri (pieni kaapeli isossa putkessa). SAB-nro Tyyppi Paino (kg) 57N Vetopää putkihalkaisijalle: mm 0,05 57N Vetopää putkihalkaisijalle: mm 0,05 57N Vetopää putkihalkaisijalle: mm 0,05 14 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

15 Päätehylsyt, voiteluaineet Kaapelin päätehylsyt Uudelleenkäytettävät sisäkierteiset päätehylsyt, jotka suojaavat kaapelin päätä ja ehkäisevät juuttumisen esim. liitoksiin puhallusasennuksen aikana. SAB-nro Kuvaus Kaap. halk. (mm) Kpl/pakkaus Paino (kg) Kaapelin päätehylsy 2/4 max 1, Kaapelin päätehylsy 8/12 max 1, N Kaapelin päätehylsy 2,0 10 0,05 57N Kaapelin päätehylsy 2,5 10 0,05 57N Kaapelin päätehylsy 3,0 10 0,05 57N Kaapelin päätehylsy 3,5 10 0,05 57N Kaapelin päätehylsy 4,0 10 0,05 57N Kaapelin päätehylsy 5,0 10 0,05 57N Kaapelin päätehylsy 6,0 10 0,05 57N Kaapelin päätehylsy 6,5 10 0,05 57N Kaapelin päätehylsy 7,0 10 0,05 57N Kaapelin päätehylsy 8,0 10 0,05 57N Kaapelin päätehylsy 8,5 10 0,05 57N Kaapelin päätehylsy 9,0 10 0,05 57N Kaapelin päätehylsy 10,0 10 0,05 57N Kaapelin päätehylsy 8,0 20,0 10 0,08 Puhdistus- ja voitelusienet Sienet putken voiteluun ja puhdistukseen ennen valokaapelin puhallusasennusta. Mikrokanaviin puhallettaessa suosittelemme sienten sijaan Plumettaz Lubricator -voiteluainetta osittain ajan säästön vuoksi, mutta etenkin, koska Lubricatorin on todettu lisäävän asennuspituutta voitelemalla tehokkaammin ja eliminoimalla kitkaa huomattavasti kasvattavan staattisen sähkön. SAB-nro Kuvaus (mm) Putken halk. Kpl/pakkaus Paino (kg) 57NMT50207 Puhdistus- ja voitelusieni 3,5 20 0,01 57N Puhdistus- ja voitelusieni ,01 57N Puhdistus- ja voitelusieni ,01 57N Puhdistus- ja voitelusieni ,01 57N Puhdistus- ja voitelusieni ,02 57N Puhdistus- ja voitelusieni ,02 Voiteluaineet JettingLube ja MicroJettingLube ovat Polywaterin ja Plumettazin kehittämiä voiteluaineita, jotka minimoivat kitkan valokuitujen- ja kaapelien puhallusasennuksessa. Voiteluaineet on testattu, jotta ne eivät vaikuta negatiivisesti kuitujen ja kaapelien käyttöikään ja jotta ne täyttävät RIHOS-direktiivin vaatimukset (käyttöturvallisuustiedote saatavissa). Vinkkejä: Pienin kitka saavutetaan, kun voiteluaineen annetaan kuivua ennen kuidun/kaapelin sisään puhallusta; kun voitelusieni on puhallettu läpi, jätä puhallus päälle muutamaksi minuutiksi ennen puhallusasennuksen aloittamista. SAB-nro Kuvaus (mm) Putken halk. Kpl/ pakkaus Paino (kg) Jetting-voiteluaine, CJL-1032P 0, , Jetting-voiteluaine, Wintergrade 0, , Jetting-voiteluaine, CJL-378 3,80 4 4, Jetting-voiteluaine, CJL-1892P 18, MicroJetting-voiteluaine 0, ,30 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

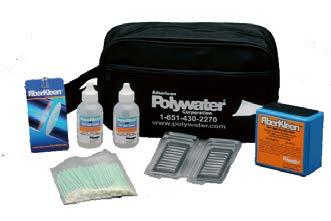

16 Puhdistus Puhdistusrätit, HP Polywaterin HP on ympäristöystävällinen, rasvaa liuottava puhdistusaine valokaapeleille, joka korvaa trikloorietyleeniliuokset. HP ei sisällä epähygieenisiä aineita, ja se on hellävarainen iholle. Tandempakkaukset sisältävät yhden märän ja yhden kuivan rätin. Myös muunlaisia pakkauksia on tilattavissa. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg Puhdistusrätti, märkä/kuiva 144 0,01 Kuitujen puhdistus, SqueekyKleen Kuitujatkosten suosikki SqueekyKleen on alkoholiton puhdistusrätti, joka poistaa rasvan kuoritusta valokaapelista muutamalla hankauksella. Se ei jätä jäämiä jälkeensä, ja pyyhitty pinta kuivuu nopeasti. Lisäpuhdistusta esim. alkoholiliuoksilla ei tarvita ennen jatkoksen tekoa. SqueekyKleen saa kuidut erottumaan ja leviämään. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg SqueekyKleen-puhdistusrätti 144 0,01 Kuidunpäiden puhdistus, AquaKleen Kätevä puhdistuspakkaus kuidunpäiden puhdistukseen päättämisen yhteydessä. Puhdistusaine on täysin vesipohjainen. Pakkaukseen kuuluu rättejä sisältävä annostelija sekä uritettu muovimuotti. Urat kastellaan mukana tulevalla AquaKleen-puhdistusaineella, ja kussakin urassa puhdistetaan yksi kuidunpää, inkä jälkeen rätti vaihdetaan uuteen. Koska samalla rätin kohdalla puhdistetaan vain yksi kuidunpää, likaantuneella rätillä puhdistuksen vaaraa ei ole. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg AquaKleen-laukku 1 0, AquaKleen-spray, 60 ml 12 0, AquaKleen-tippapullo, 60 ml 12 0, Uritettu puhdistusmuotti 6 0, FiberKleen-puhdistusrätti, 175 kpl 12 0,5 Puhdistusrätit, Grime-Away Rasvan poistavat yleispuhdistusrätit työkaluille ja välineille. Hellävarainen käsille. Käyttöturvallisuustiedote toimitetaan pyydettäessä. SAB-nro Kuvaus Kpl/pakkaus Paino, kg Grime-Away-puhdistusrätti, 72 kpl/pakkaus 1 0,5 16 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

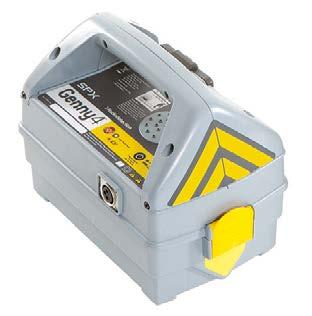

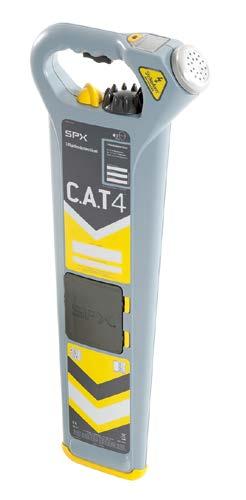

17 Lähetin, Kaapelinpaikannin Signaalilähetin Lähetin jota voidaan työntää putkessa lasikuitusauvalla tai paineilmalla. Lähetin suojataan asentamalla se suojahylsyyn. Sondi lähettää 33 khz signaalia ja se voidaan paikantaa 5 m syvyyteen asti tavallisella kaapelitutkalla. SAB-nr E nr Benämning E Signaalilähetin CAT 33, 82x18 mm, M10 (ulk.) E Signaalilähetin Mini CAT 33 82x13mm M10 (ulk.) E Signaalilähetin Pikosond CAT x9mm M6 (sis.) E Signaalilähetin Micro CAT 33 85x6,4mm M5 (sis.) E Suojahylsy signaalilähettimelle, 21x105 mm (ulk.), M12 (sis.) E Suojahylsy Mini signaalilähettimelle, 25x115 mm (ulk.), M12 (sis.) Kaapelinpaikannin, CAT 4+ Toiminnot i) On/Off-painike kahvassa. 3-asentoinen valitsin P-POWER MODE: Jännitteisten kaapelien paikannus. R-RADIO MODE: Jännitteettömien kaapelien ja johtavien materiaalien paikannus. G-GENERATOR MODE: Lähetinsignaalien havaitseminen. ii) Herkkyyden säätö iii) Syvyysmittauspainike, käytetään G-MODE-tilassa. Painetaan, kun signaalin voimakkuus on viitearvon kohdalla. iii) Irrotettava kaiutin. iv) Irrotettava pohjaosa. Näyttö Näyttää signaalin voimakkuuden, paristojännitteen, lukematyypin sekä syvyyden G-MODE-tilassa. Näyttää syvyyden 3 metriin (6 metriin sondilla). Tiiviys IP 65 Syvyys Laitteen paikannussyvyydet: P: 3 m. R: 2 m. G: 3 m. Huom. Maaperän laatu vaikuttaa paikannuksen maksimisyvyyteen. Herkkyys 1 metrin syvyydessä P: 7 ma. R: 10 ua. G: 10 ua. Taajuudet P: Hz. R: khz. G: 33 khz. Poikkeama 5 % objektin sijaintisyvyydestä. Paristot Tyyppi: 8 x AA (LR6). Paristonkesto: 40 tuntia +20 C lämpötilassa. Äänimerkki ilmoittaa liian alhaisesta paristojännitteestä, kun laite käynnistetään. Paino 3,0 kg paristojen kanssa. SAB nr E-nro Kuvaus Paino, kg E CAT 4+ signaaligeneraattori + laukku E CAT 4+ 2,6 kg Signaaligeneraattori CAT 4+ Toiminnot On/Off ja signaalin voimakkuus. Kytkin sykkivälle tai jatkuvalle signaalille. Kun kaapelit kiinnitetään, lähetin vaihtaa suoraan kytkettyyn signaaliin. Signaalin voimakkuus Indusoitu: 200 m Suoraan kytketty: 350 m Taajuus 33 khz, sykkivä tai jatkuva Paristot 4 x LR20, kesto 30 tuntia SAB-nro E-nro Kuvaus Paino, kg E Genny4 3,40 kg Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

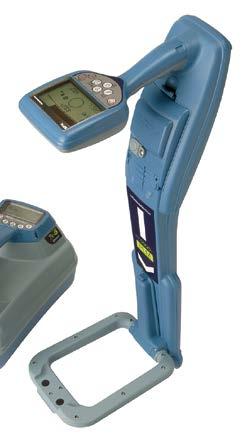

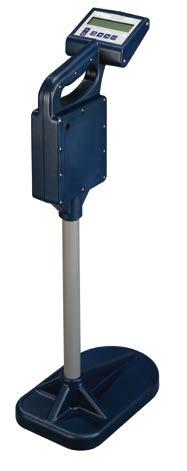

18 Merkinnänpaikannin, yhdistelmätutka Merkinnänpaikannin, Marker-Mate Marker-Mate on tarkoitettu maahan kaivettujen Omni-Marker - ja Uni-Marker merkkipallojen paikantamiseen. Sopii myös muiden valmistajien merkkipalloille. Merkkipallot kaivetaan maahan yhdessä esim. sähkö- ja telekaapelien, vesijohtojen ja viemäriputkien kanssa, jotta ne voidaan myöhemmin paikantaa Marker-Mate -laitteella. Marker-Mate voidaan asettaa joko paikantamaan tietyn merkkipallon tai hakemaan kaikkia merkkipalloja yhtä aikaa, jolloin laite näyttää automaattisesti minkä tai mitkä kohteet se on havainnut. Tekniset tiedot Havaitsee jopa seitsemän eri merkkipallotyyppiä vähintään 1,5 metrin syvyydestä Skannaustoiminto hakee kaikki merkkipallot yhtä aikaa Säädettävä herkkyys ja äänenvoimakkuus Helppolukuinen näyttö pylväskaaviolla sekä numeerinen ja akustinen signaalin voimakkuuden osoitin Kuulokeliitäntä Paristojännitteen osoitin, varoitus liian alhaisesta paristojännitteestä Automaattinen sammutus ja säädettävä sammutusaika Ympäristönkestävä rakenne Toimii 12 x LR6 AA -paristolla, kestoaika noin 20 tuntia Käyttölämpötila C Paino 2,5 kg paristojen kanssa SAB-nro E-nro Kuvaus Paino, kg Merkinnänpaikannin, Marker-Mate 2, Merkkipallo (Omni-Marker) Yhdistelmätutka RD7000+DLM RD7000+DLM soveltuu voimakaapelien asentajille, teleasentajille ja LVI -asentajille, jotka jatkuvasti työskentelevät kaapeleiden ja johtojen asennusten parissa. Vastaanottimeen RD7000+DLM voidaan lähettimen TX-1,3,5,10 avulla induktiivisesti lähettää signaalia maan pinnalta, suoran kytkennän tai induktiivisesti lähetinpihdin avulla. RD7000+DLM voidaan toimittaa tehokkaalla jopa 10 W lähtötehon lähettimellä. RD7000+DLM sisältää ulkoisen antennin nk. merkintäpallojen etsintää varten. Ruotsinkielinen käyttöohje sisältyy. Jos vastaanotin ja lähetin tilataan samanaikaisesti, toimitukseen sisältyy aina pehmustettu kantokassi. RD7000+DLM, Tekniset tiedot Paino ainoastaan 1,87 kg sis. paristot Kaksi passiivista hakutilaa: sähkökaapelit = 50 Hz, VLF = radio. StrikeAlert -hakutila joka varoittaa lähellä pintaa olevista kaapeleista Viisi aktiivista taajuutta, 512Hz, 640Hz, 8,33, sekä 65 khz jota käytetään lähettimen kanssa. Trudepth syvyysmittaus antaa arvon suoraan metreissä Merkkipallojen haku syvyysmittauksella Compass näyttää kaapelin suunnan jatkuvasti Antennijärjestelmä kertoo maksimisignaalin olevan oikealla/vasemmalla nuolien avulla. Suojausluokka IP54 Ladattava akkupaketti NiMH-akuilla ja laturi ovat vakiovarusteita. SAB-nro E-nro Kuvaus Aino, kg Yhdistelmätutka 2,5 18 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

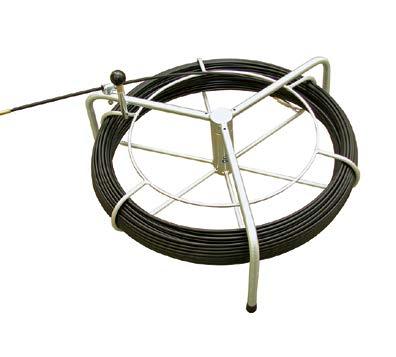

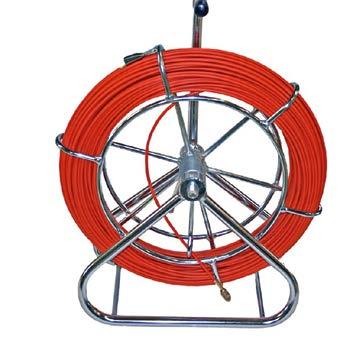

19 Vetojouset Vetojousi, 4,5 mm SAB-nro E-nro Nimike Koko Paino, kg E Putkikäärme 4,5 mm x 50 m 5,0 kg E Varajousi 4,5 mm x 50 m 1,1 kg E Putkikäärme 4,5 mm x 80 m 5,5 kg E Varajousi 4,5 mm x 80 m 1,7 kg E Vetosilmukka M5 inv Vetosilmukka jousella M5 inv Täyd. korjaussarja Lasikuitusauva, 6,0 mm. Vetojuosi, lasikuituinen putkikäärme on toimiva työkalu esivetoköyden tai kaapelin läpivetoon putkiin ja kanava-asennuksiin. Voidaan myös käyttää ilmastointi- tai viemäriputkien tutkimiseen ja selvittämiseen. Sauvaa löytyy myös kuparijohtimella, joka mahdollistaa paikannuksen hakulaitteen avulla. HDPEpinnoite tekee siitä liukkaan, kulutusta ja säätä kestävän. SAB-nro E-nro Tyyppi Koko Paino, kg E Putkikäärme ja teline 6 mm x 50 m 5,2 kg E Varajousi 6 mm x 50 m 2,8 kg Putkikäärme ja teline 6 mm x 60 m 5,8 kg Varajousi 6 mm x 60 m 5,8 kg E Putkikäärme ja teline 6 mm x 80 m 6,4 kg E Varajousi 6 mm x 80 m 4,0 kg E Putkikäärme ja teline 6 mm x 100 m 7,3 kg E Varajousi 6 mm x 100 m 4,9 kg E Putkikäärme ja teline 6 mm x 120 m 8,2 kg E Varajousi 6 mm x 120 m 5,8 kg E Putkikäärme ja teline 6 mm x 150 m 9,5 kg E Varajousi 6 mm x 150 m 5,8 kg E Korjaussarja 6 mm 0,1 kg lasikuitusauvalle Läpivientipää 6 mm M6 sisäkierre 0,5 kg lasikuitusauvalle Läpivientipää 6 mm M6 sisäkierre 0,5 kg lasikuitusauvalle Läpivientipää 6 mm M6 ulkokierre 0,1 kg lasikuitusauvalle Läpivientipää 6 mm M6 sisäkierre 0,5 kg lasikuitusauvalle Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

20 Vetojouset Vetojousi, 9,0 mm SAB-nro E-nro Tyyppi Koko Vikt, kg Telineessä 9,0 mm x 50 m 15,0 kg Varajousi 9,0 mm x 50 m 7,5 kg E Telineessä 9,0 mm x 60 m 17,0kg E Varajousi 9,0 mm x 60 m 7,5 kg Telineessä 9,0 mm x 80 m 17,0 kg E Telineessä 9,0 mm x 100 m 21,0 kg E Varajousi 9,0 mm x 100 m 11,5 kg E Telineessä 9,0 mm x 120 m 23,0 kg E Varajousi 9,0 mm x 120 m 13,5 kg E Telineessä 9,0 mm x 150 m 26,0 kg E Varajousi 9,0 mm x 150 m 16,5 kg Pyörällinen jalusta 50 m 9,0 mm x 50 m 23,0 kg E Pyörällinen jalusta 60 m 9,0 mm x 60 m 23,0 kg Pyörällinen jalusta 80 m ousi 9,0 mm x 80 m 23,0 kg E Pyörällinen jalusta 100 m 9,0 mm x 100 m 27,0 kg E Pyörällinen jalusta 120 m jousi 9,0 mm x 120 m 29,0 kg E Pyörällinen jalusta 150 m 9,0 mm x 150 m 32,0 kg E Korjaussarja 9 mm lasikuitusauvalle 0,5 kg Läpivientipää jousella 9 M12 sisäkierre 0,5 kg ja 11 mm sauvalle Jatkohylsy 9 mm sauvalle 0,5 kg Leikarit 9 ja 11 mm sauvalle M12 sisäkierre 0,5 kg Vetojousi, 11,0 mm SAB-nro E-nro Tyyppi Koko Vikt, kg E Telineessä 11,0 mm x 100 m 36,0 kg Varajousi 11,0 mm x 100 m 30,0 kg E Telineessä 11,0 mm x 200 m 50,0 kg E Varajousi 11,0 mm x 200 m 30,0 kg E Telineessä 11,0 mm x 250 m 57,0 kg E Varajousi 11,0 mm x 250 m 37,0 kg E Telineessä 11,0 mm x 300 m 64,0 kg E Varajousi 11,0 mm x 300 m 44,0 kg Pyörällinen jalusta 100 m 11,0 mm x 100 m 56,0 kg Pyörällinen jalusta 150 m 11,0 mm x 150 m 56,0 kg E Pyörällinen jalusta 200 m 11,0 mm x 200 m 56,0 kg E Pyörällinen jalusta 250 m 11,0 mm x 250 m 63,0 kg E Pyörällinen jalusta 300m 11,0 mm x 300 m 70,0 kg E Korjaussarja 11 mm lasikuitusauvalle 0,5 kg Läpivientipää jousella 9 mm M12 sisäkierre 0,5 kg ja 11 mm lasikuitusauvalle Jatkohylsy 11 mm sauvalle 0,5 kg Leikarit 9 ja 11 mm sauvalle M12 sisäkierre 0,5 kg 20 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

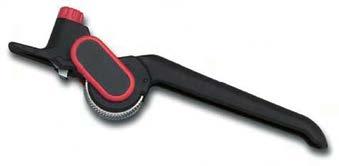

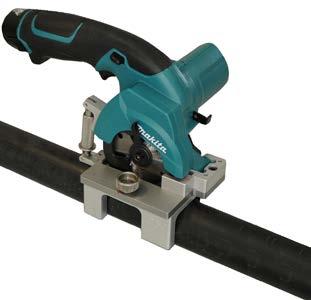

21 Letku- ja putkityökalut Kuorintatyökalu ulkovaipalle PE-vaipalliselle kaapelille, jonka halkaisija > 20 mm. Leikkuusyvyys 0,5 5 mm. Sekä myötä- että poikittaiskuorintaan. Nivel pumppukahvan ja terän välissä. SAB-nro E-nro Malli Paino, kg E ,30 kg E Varaterä Terän pidike Suojaletkun katkaisusakset Siisti leikkuujälki suojaputkea katkaistaessa. SAB-nro E-nro Malli Pituus Kapasiteetti Paino, kg TC mm Ø 25 mm 0,50 kg TC mm Ø 42 mm 0,50 kg TC mm Ø 63 mm 1,10 kg Viistetyökalu suojaletkulle Tekee hienon, tasaisen viisteen suojaletkuun. SAB-nro E-nro Tyyppi Paino, kg mm sisäp viiste 0, mm sisäp/ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0, mm ulkop viiste 0,07 Putkileikkuri SRS6, putkileikkuri Makitalta SRS 6 on uusi tarkkuustyökalu Makitalta. Putkileikkuria käytetään mm läpimittaisten kaapelikanavien katkaisemisen seinämäpaksuuden ollessa jopa 6 mm. SRS 6:n avulla voit leikata kaapelikanavan sekä poikittain että pituussuunnassa. Lisäksi voit helposti leikata uria kanavaan. SAB-nro Tyyppi Makita putkileikkuri, mm Putkiohjain 32 mm putkelle SRS 6 Makita REP Putkiohjain 40 mm putkelle SRS 6 Makita REP Putkiohjain 50 mm putkelle SRS 6 Makita REP Putkiohjain 63 mm SRS 6 Makita REP Putkiohjain mm SRS 6 Makita REP Sahanterä ESB 6 SRS 6:een Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

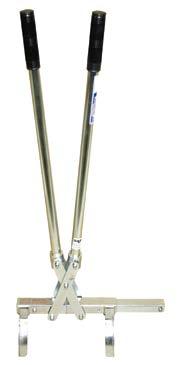

22 Letku- ja putkityökalut Asennustyökalu putkelle, BENTE BENTE-asennustyökalu on suunniteltu helpottamaan putkien asentamista ja purkamista jatkamisen yhteydessä. Työkalu toimii saksiperiaatteella, ja sille on erilaisia puristusleukoja erikokoisia putkia varten. Pitkät varret mahdollistavat mukavan työasennon. Työkalua voi käyttää myös nostosaksina putkien asettelua muutettaessa. SAB-nro E-nro Kuvaus Paino, kg E mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg mm:n aall. putki 3,5 kg Aall. putken pienennys mm 0,4 kg Asennustyökalu puoliputkille Työkalu puoliputkien yhteen puristamiseen. SAB-nro E-nro Kuvaus Paino, kg E mm:n puoliputki 0,41 kg E mm:n puoliputki 0,44 kg E mm:n puoliputki 0,47 kg E mm:n puoliputki 2,80 kg Puoliputket suojaletkun jatkamiseen Kaksi PVC-puoliputkea pitkittäisellä lukituksella kaapelia sisältävän suojaputken jatkamiseen. Standardipituus on 1 metri. Enintään 2 metrin pituuksia on saatavana. Liitossarja puoliputkille Jaettava liitinsarja puoliputkien varmistamiseen puristusta varten. SAB-nro E-nro Nimike Koko Paino, kg E KHM32 Puoliputki 32 mm 1 m 0,36 kg suojaletkun jatkamiseen E KHR40 Puoliputki 40 mm 1 m 0,72 kg suojaletkun jatkamiseen E KHR40 Puoliputki 40 mm 2 m 0,72 kg suojaletkun jatkamiseen E KHR50 Puoliputki 50 mm 1 m 0,72 kg suojaletkun jatkamiseen E KHM32 Puoliputken 32 mm liitin E KHM32 Puoliputken 40 mm liitin E KHM32 Puoliputken 50 mm liitin 22 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

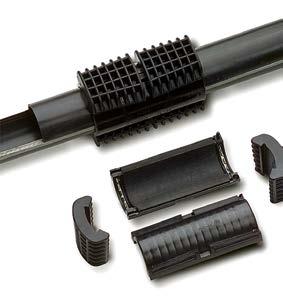

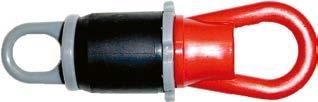

23 Liitokset, tulpat ja vinssit Jatkoliitin, Comfit Painelujuus enintään 12 baaria 60 asteen lämpötilassa 2 tunnin ajan Pienempi painelujuus alle 0 asteen lämpötiloissa HDPE PN 10 -yhteensopiva, DIN 8076 T3 -standardin mukainen Comfit on läpikuultamaton ja UV:n kestävä Maksimialtistusaika täydessä päivänvalossa: 2 vuotta SAB-nro E-nro Nimike Koko Paino, kg E KHR mm 0,07 kg E KHR mm 0,07 kg KHR mm 0,07 kg mm 0,07 kg mm 0,07 kg mm 0,07 kg Putkitulpat lenkeillä, Comfit SAB-nro E-nro Nimike Koko Paino, kg (E ) 25 mm mm 0,020 kg (E ) 32 mm mm 0,025 kg (E ) 40 mm 30,5 39 mm 0,033 kg (E ) 50 mm mm 0,050 kg Nockvinsch 150 Kätevä telineellinen etuvinssi, joka on helppo sijoittaa kaivon ylle tai kiinnittää maahan. Vinssi soveltuu lyhyeen kaapelinvetoon esim. teiden ali tai tonttien yli sekä vaijerin ulosvetämiseen suuremmasta vinssistä raskaissa kaapelitöissä. Voimanlähteenä 3,5 hv:n Honda-bensiinimoottori, jonka vetovoima on 150 kg. Mitat: 640 x 640 x 450 mm Varustettu hätäpysäyttimellä. Käyttöohjeet tulee lukea huolellisesti ennen käyttöä. SAB-nro E-nro Tyyppi Maks.vetovoima Paino, kg kg 27,0 kg Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

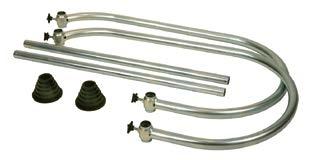

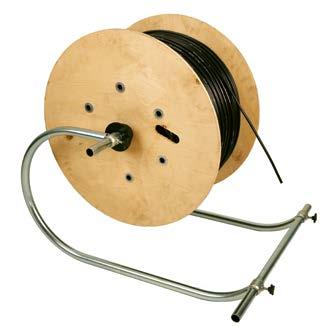

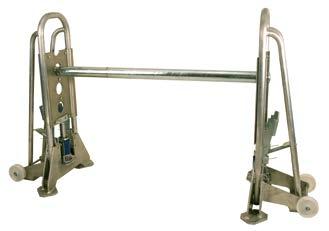

24 Kelapukit Kelapukki mikrokaapelikeloille Kätevä kelapukki mikrokaapeli- ja mikroputkikeloille. Komposiittimateriaalista valmistetut, laakeroidut kartiot. Akseli kiinnitetään kelaan kartioilla ja lukitaan paikalleen sivu- ja etuputkilla. Kela nostetaan sen jälkeen kehtoa kampeamalla. Kokonaan purettava kelapukki vie vain vähän tilaa kuljetettaessa ja säilytettäessä. SAB-nro Tyyppi Paino (kg) Kelapukki mikrokeloille, K-10, enint. 150 kg 0,05 Kelapukki, 4 tonnia Kätevä alumiininen kelapukki. K9 K20-keloille Suurin kuorma 4000 kg Helppo siirtää pyörillä varustettujen jalkojen ansiosta. Kela-akselia nostetaan hydraulisella jalkapumpulla, ja jousikuormitettu lukitus varmistaa nostetun lastin automaattisesti. Laakeroidut akselinpäät. Akselin kartiot mukana. SAB-nro Tyyppi Paino (kg) Alumiinikelapukki, 4 tonnia, kela-akseli ja kartiot 56,0 Kelajalusta kelavaunulle Jalusta on tarkoitettu putki- ja kuitukeloille. Maks. 6 kpl. SAB-nro E-nro Tyyppi Maks. kelan halkaisija Paino (kg) Kelajalusta kelavaunulle K TRV9/ Pysäytysrengas Kartio 24 Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -

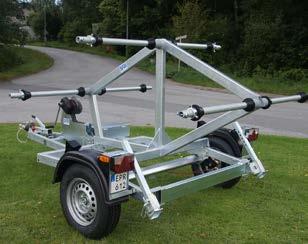

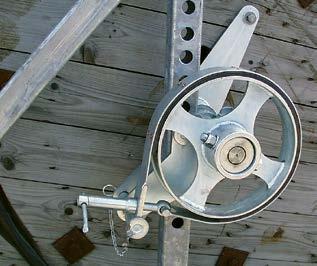

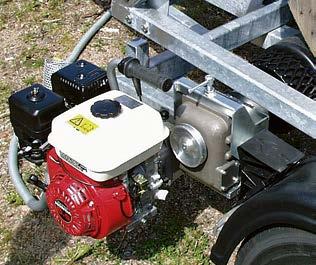

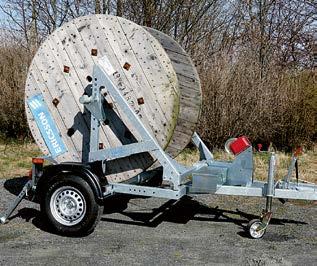

25 Kelavaunut Kelavaunu, TRV-9 ja TRV-14 Perävaunu kaapelikelojen lastaukseen ja kuljetukseen. Kelan enimmäishalkaisija K24, enimmäispaino 950 kg. Vaunussa on kiinnikkeet moottorille ja kelanjarrutuslaitteille. Rungon pohjalle asennettavan moottorin voima välittyy kelan laippoihin kumi- tai teräspyörillä. Nostolaite koostuu vinssillä toimivasta kehdosta, ja se voidaan lukita yläasennossa. Kela-akseli voidaan asettaa eri asentoihin kelan halkaisijan mukaan. Etupään tukipyörä ja peräpään kaksi ulosvedettävää tukijalkaa tekevät vaunusta vakaan. Seisontajarru, työntöjarru ja BOSCH-valaisujärjestelmä vakiona. Täyttää EC-normit. Toimitetaan tyyppikatsastettuna. SAB-nro Tyyppi Maks.kuorm. Mitat Paino, kg TRV kg 3300 x 2160 x 1750 mm 340 kg TRV kg 3300 x 2160 x 1750 mm 360 kg Kelajarru 7,0 kg Pyörityslaitteisto, DD24, ei sis. moottoria 35,0 kg Moottori pyörityslaitteistolle, Honda 6,5 hv 16,0 kg Moottorin pakokaasuletku 2,0 kg Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi

26 Eurolaite Oy tarjoaa täydellisen valikoiman varusteita sähköverkkoasentajille. Riippumatta siitä, työskenteletkö valokuitujen vai voimakaapelien parissa, meiltä saat päivittäistä työtäsi helpottavat materiaalit, työkalut, tarvikkeet, koneet ja suojavarusteet. Tarvitsetko neuvoja tai etkö löydä hakemaasi? Ota meihin yhteys, niin opastamme sinua oikeiden varusteiden valinnassa. Jakelija: Höyläämötie 11 A, Helsinki Puh , Fax Eurolaite Oy - PUH: +358 (0) eurolaite@eurolaite.fi -
