1 OCAD 12:N RATASUUNNITTELUOHJELMA Ohjeessa on selostettu ja käyty läpi kuvin OCAD 12:n ratasuunnitteluohjelman vaiheet. Tässä ohjeessa oletuksena on, että suunnistuskartan lopullinen mittakaava on 1: OCAD 12:n omat ratasuunnitteluohjeet saa näkyviin seuraavasti: 1) Valitse ylävalikosta Ohje ja sen alta Sisältö (Kuva 1), jolloin selaimeen avautuu OCAD 12 Main Page -ohjesivu (Kuva 2). Vihtavuoren Pamaus ry./jle 1/35 2) Valitse Main Page-sivun alta Course Setting for Orienteering, jolloin selaimeen tulee näkyviin Course Setting for Orienteering -ohjesivu. Vierittämällä sivua alaspäin hiiren rullalla tulee näkyviin ratasuunnittelun englanninkieliset ohjeet. Vaihtoehtoisesti voi painaa Contents-otsikon (Kuva 3) alla näkyviä aiheita, jolloin Kuva 1 ohjeessa hypätään suoraan haluttuun aiheeseen. Kuva 2 Kuva 3

2 Vihtavuoren Pamaus ry./jle 2/35 1 OCAD 12:N AVAAMINEN 1) Varmista, että OCAD ja suunnistuskarttatiedosto ovat asennettuina tietokoneellesi. 2) Käynnistä OCAD 12-ohjelma. Alla on 2 vaihtoehtoa ohjelman käynnistämiseksi. Paina ruudun vasemman alakulman Käynnistä-painiketta (Windows 10:ssä -painiketta) ja siirrä hiiren osoitin kohtaan Kaikki sovellukset. Näytölle avautuu valikkolista, jossa näkyy kaikki tietokoneelle asennetut ohjelmat. Valitse valikkolistasta OCAD 12 Orienteering ja sen alivalikkolistasta OCAD 12 Orienteering 32-bit (OCAD 12 Orienteering 64-bit, jos Windows 10). Toinen nopeampi tapa käynnistää ohjelma on tuplanäpäyttää hiiren vasenta painiketta näyttöruudun OCAD 12 Orienteering 32-bit-pikakuvakkeen kohdalla, mikäli sellainen on ruudulle tehty. 2 ALKUTOIMENPITEET 1) Avaa suunnistuskartta mittakaavan tarkistamista varten. Kartat piirretään yleensä mittakaavaan 1: Kun tästä tulostetaan 1: karttatuloste, tulostuvat kartan symbolit oikean kokoisina. Poikkeus on mittakaava 1:5 000, jonka symbolien koot ovat samat kuin 1: mittakaavaisen kartan. Valitse ylävalikosta Tiedosto ja sen alta Avaa (Kuva 2) TAI Paina ylälaidan Avaa-painiketta TAI Paina näppäimistöltä Crtl+O Kuva 2 2) Valitse näyttöön avautuvaan Avaa kartta-ikkunaan (Kuva 3) hakemistokansio (tässä Multamäki), jossa suunnistuskartta sijaitsee. 3) Valitse suunnistuskarttatiedosto (tässä Multamäki) ja paina Avaa-painiketta (Kuva 3). Suunnistuskartta, jota käytetään tulevan ratasuunnittelun pohjana, avautuu näyttöön.

3 Vihtavuoren Pamaus ry./jle 3/35 Kuva 3 4) Valitse ylävalikosta Kartta ja sen alta Aseta mittakaava ja koordinaattijärjestelmä (Kuva 4). Kuva 4 5) Tarkista näyttöön avautuvan Aseta mittakaava ja koordinaattijärjestelmä-ikkunan (Kuva 5) lukemat. Kartan mittakaava-kohdassa pitäisi olla mittakaava 1: Sama mittakaava täytyy olla myös ratasuunnittelutilan kartalla, kun ratasuunnittelu aloitetaan. Koordinaatit-kentässä Paperikoordinaatit-kohdan Ruudun koko pitäisi olla 16,6667 mm eli 250 m maastossa. Kuva 5

4 Vihtavuoren Pamaus ry./jle 4/35 6) Paina Peruuta-painiketta, jos lukemat ovat oikeat. Jos joudut muuttamaan arvoja, paina OK-painiketta muutoksen jälkeen. 7) Sulje kartta. Valitse ylävalikosta Tiedosto ja sen alta Sulje TAI Paina näppäimistöltä Crtl+W Jos teit muutoksia karttaan Kuva 6 ohjelma kysyy, tallennetaanko tiedostoon tehdyt muutokset (Kuva 6). Paina tällöin Kyllä-painiketta. 3 RATASUUNNITTELUN ALOITUS 1) Luo uusi tyhjä pohja ratasuunnittelua varten näyttöön. Valitse ylävalikosta Tiedosto ja se alta Uusi (Kuva 7) TAI Paina ylälaidan Uusi-painiketta TAI Paina näppäimistöltä Crtl+N Kuva 7 Näyttöön avautuu Uusi tiedostoikkuna (Kuva 8). Valitse Kartan tyyppi-kenttään Suunnistuksen ratojen suunnittelu ja Lataa symbolijoukko tiedostosta-kohtaan Ratasuunnittelu ocd. Kartan mittakaava -kohtaan pitäisi tällöin tulla luku 1: Ratasuunnittelu ocd valitaan, koska suunnittelua varten avattavan taustakartan mittakaavaksi tulee myös 1: Kuva 8

5 Vihtavuoren Pamaus ry./jle 5/35 Kun lopulliset tulostustiedostot tehdään mittakaavaan 1:10 000, tulevat sekä suunnistuskartan että rastisymbolien koot oikean kokoisina kartalle. Paina OK-painiketta, kun kuvan 8 mukaiset valinnat on tehty. Näyttöön avautuu alla olevan kuvan (Kuva 9) mukainen OCAD-ikkuna, jonka lopussa lukee [Nimetön] eli ratasuunnittelutiedostolle ei ole annettu vielä nimeä. Ikkunan oikean laidan yläosassa näkyy muutama rivi ratasuunnittelun symbolikirjastosta (lähtö, rasti, viitoitus, maali, jne.). Symboleita saa enemmän näkyviin tai piiloon seuraavasti: Vie hiiren osoitin symbolikirjaston ja Kohde-määrittelyn väliin niin, että hiiren osoitin muuttuu ylös- ja alaspäin osoittavaksi nuoleksi, joiden välissä on 2 vaakaviivaa vierekkäin. Paina hiiren vasen painike pohjaan ja liikuta hiirtä alaspäin. Näin symbolikirjastosta paljastuu näkyviin lisää mm. rastimääritteiden symboleita. Myös nuolia symbolikirjaston oikealla puolella voi käyttää symboleiden selaamiseen. Vie hiiren osoitin tähän (tummanharmaa vaakaviiva), niin osoitin muuttuu ylös- ja alaspäin osoittavaksi nuoleksi. Näillä vieritysnuolilla voi selata myös symbolikirjastoa. Kuva 9 2) Varmista, että ratasuunnittelun mittakaava on 1: Valitse ylävalikosta Kartta ja se alta Aseta mittakaava ja koordinaattijärjestelmä Katso aukeavasta Aseta mittakaava ja koordinaattijärjestelmä-ikkunasta, että siinä on samat arvot kuin kuvassa 5. Paina OK-painiketta, kun muutokset on tehty. 3) Avaa suunnistuskartta taustakuvana ratasuunnittelua varten näyttöön. Valitse ylävalikosta Taustakartta ja se alta Avaa (Kuva 10)

6 Vihtavuoren Pamaus ry./jle 6/35 Kuva 10 Näyttöön avautuu Avaa taustakartta- -ikkuna (Kuva 11). Valitse hakemistokansio (tässä Multamäki), jossa kartta sijaitsee. Valitse hakemistokansiosta kartan tiedosto (tässä Multamäki.ocd). Kuva 11 Paina Avaa-painiketta, jolloin kartta avautuu ratasuunnitteluikkunaan. Tallenna Muokkaa taustakarttoja Lähennä Loitonna Koko kartta Näytä ruudukko päälle / pois (ei tarvitse olla päällä) Kuva 12 Paina ylälaidan työkaluvalikon Koko kartta-painiketta, jolloin koko kartta-alue tulee näyttöön näkyviin. Myös Lähennä- ja Loitonna-painikkeita (suurennuslasipainikkeet + ja -) voi käyttää kartan suurentamiseen ja pienentämiseen (Kuva 12). Muokkaa taustakarttoja-painiketta painamalla näyttöön avautuu Muokkaa taustakarttoja-ikkuna, jonka toiminnot käydään läpi jäljempänä.

7 Vihtavuoren Pamaus ry./jle 7/35 Viemällä hiiren osoittimen painikkeen päälle näkee sen toiminnan. Avattua karttaa ei pääse ratasuunnittelutilan tässä vaiheessa muuttelemaan, koska kartta on taustakuvana näytöllä. Jos muutoksia haluaa tehdä, ne on tehtävä varsinaisen kartanpiirustustilan puolella. Muutokset päivittyvät tällöin ratasuunnittelutilan karttaan, koska taustakarttana on juuri tuo sama kartta. 4) Tallenna ratasuunnittelutiedosto tietokoneen kovalevylle. Valitse ylävalikosta Tiedosto ja se alta Tallenna nimellä (Kuva 13) Kuva 13 Näyttöön avautuu Tallenna nimellä -ikkuna (Kuva 14). Valitse hakemistokansio (tässä Multamäki), johon haluat ratasuunnittelutiedoston tallentaa. Alasvetovalikoita näkee hakemistopolun tiivistettynä Alasvetovalikosta näkee eri Ocad-tallennusmuodot Kirjoita Tiedostonimi-kohtaan tallennettavan tiedoston nimi (tässä MultamäkiRS.ocd). Kuva 14 Tallennusmuoto-kohtaan tulee OCAD 12 -kartta (*.ocd). Paina Tallenna-painiketta. Tämän jälkeen tallentamiseen voi käyttää ylälaidan työkaluvalikon Tallenna-painiketta (Kuva 12). Tallenna-painike tallentaa tiedoston samalla nimellä vanhan tiedoston päälle. Alasvetovalikoista pääsee katsomaan erilaisia vaihtoehtoja kenttiin (Kuva 14).

8 Vihtavuoren Pamaus ry./jle 8/35 4 KAIKKI RASTIT KARTAN TEKEMINEN 1) Laita lähtökolmio kartalle. Käytä ylälaidan työkaluvalikon Lähennä-painiketta sen kartta-alueen suurentamiseen, johon aiot lähtökolmion sijoittaa. Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Lähtö-symboli (ylärivin violetti kolmio) ja sen jälkeen ylälaidan työkaluvalikosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla tällöin ristiksi, jossa on piste oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (tässä kivi 1,5 m pohjoissivu), johon lähtö tulee ja paina siinä hiiren vasenta painiketta. Piirustustyökalut Lähtö Piste, johon lähtö sijoitetaan Kuva 15 Näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee L1 (Kuva 16). L1 on lähdön 1 lyhenne. Seuraava vapaa koodi-painiketta (musta nuoli oikealle) painamalla ruutuun tulee L2, L3, L4 jne. eli jos lähtöjä on useita, ne eritellään eri tunnuksilla. Kuva 16 Ensimmäinen vapaa koodi-painiketta (pystyviiva ja musta nuoli vasemmalle) painamalla pääsee ensimmäiseen vapaaseen lähdön koodiin. Valitse iltarastiradalle koodi L1 (koska yksi lähtö) ja paina OK-painiketta, jolloin lähtökolmio ilmestyy karttapohjalle. Samalla L1 tulee näkyviin symbolikirjaston alapuolella olevaan pystylistaan ja lähdön rastimääriterivi sen oikealle puolelle Kohde-kenttään (Kuva 17).

9 Vihtavuoren Pamaus ry./jle 9/35 L1 Lähtökolmio Lähdön rastimääriterivi Symboli ja sen nimi 4. ruudun symbolit Kuva 17 Määritä lähdön rastimäärite (kivi 1,5 m pohjoissivu) viemällä hiiren osoitin vasemmalta katsoen neljännen ruudun päälle ja painamalla siinä hiiren vasenta painiketta. Ruudun alle ilmestyy siihen ruutuun käyvät symbolikirjaston symbolit (Kuva 17). Vie hiiren osoitin symbolin päälle, jolloin symbolin nimi näkyy hetken aikaa näytössä esim. kuvassa 17 Kivi. Valitse Kivi-symboli painamalla sen päällä hiiren vasenta painiketta. Tällöin symboli ilmestyy ruutuun 4. Paina seuraavaksi ruutua 6 ja kirjoita ylempään suorakaiteenmuotoiseen kenttään 1,5 (Kuva 18) eli kiven korkeus. Paina sen jälkeen uudelleen rastimääriterivin ruutua 6, jolloin pääset pois 6. ruudun valinnoista. Kuva 18 Paina lopuksi rastimääriterivin ruutua 7 ja valitse siihen Pohjoissivu-symboli. Näin määritelty lähdön L1 rastimääriterivi pitäisi olla kuvan 19 näköinen. Kuva 19 Lähdön kuten rastienkin rastimääriterivin voi määrittää heti tai myöhemmin painamalla koodilistassa esim. lähdön tapauksessa kohtaa L1 ja määrittämällä rivin, kuten edellä mainittiin. 2) Laita kaikki rastit kartalle. Käytä ylälaidan työkaluvalikon Lähennä- tai Loitonna-painiketta sen karttaalueen suurentamiseen tai pienentämiseen, johon aiot rastiympyrän sijoittaa tai liikuttele karttaa kartan oikealla puolella ja alapuolella olevilla nuolilla (Kuva 20), jos kartta on valmiiksi sopiva.

10 Vihtavuoren Pamaus ry./jle 10/35 Vieritysnuoli ylös Piste, johon rastiympyrä sijoitetaan Rasti Vieritysnuoli vasemmalle Vieritysnuoli oikealle Vieritysnuoli alas Kuva 20 Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Rasti-symboli (ylärivin violetti ympyrä) ja sen jälkeen ylälaidan työkaluvalikosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla jälleen ristiksi, jossa on piste oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (Kuva 20, rastina tässä kaakkoinen kivi 1,7 m koillissivu), johon rasti tulee ja paina siinä hiiren vasenta painiketta. Näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee 31 (Kuva 21). 31 tarkoittaa leimasimen koodia, joka näkyy suunnistajille. Syötä leimasinkoodi näppäimistöltä (nopeampi tapa) tai käytä nuolipainikkeita halutun koodin hakuun. Seuraava vapaa koodi-painiketta Kuva 21 painamalla tulee ruutuun 32, 33, jne. eli seuraava vapaa leimasimen koodi. Kielletyt koodit: 66, 68, 86, 89, 98 ja 99. Ensimmäinen vapaa koodi-painiketta painamalla pääsee ensimmäiseen vapaaseen leimasintunnukseen, joka on vielä käyttämättä. Kirjoita rastin leimasimen koodiksi esim. 56 ja paina OK-painiketta, jolloin rastiympyrä ilmestyy karttapohjalle. Samalla 56 tulee näkyviin symbolikirjaston alapuolella olevaan pystylistaan L1:n alapuolelle ja rastin rastimääriterivi sen oikealle puolelle Kohde-kenttään (Kuva 22). ViPan käytössä olevien leimasinten koodit: 56-65, 67, 69-85, 87, 88, 90-97, M-leimasin (EMIT-koodi 100) ja 0-leimasin HUOM! Iltarasteilla käytössä olevien leimasinten koodit: 56-65, 67, 69-85, 87, M-leimasin (EMIT-koodi 100) ja 0-leimasin

11 Vihtavuoren Pamaus ry./jle 11/35 Rastiympyrä 56 Rastin 56 rasti määriterivi 3. ruudun symbolit Kuva 22 Määritä rastin rastimäärite (kaakkoinen kivi 1,7 m koillissivu) viemällä hiiren osoitin vasemmalta katsoen kolmannen ruudun päälle ja painamalla siinä hiiren vasenta painiketta. Ruudun alle ilmestyy siihen ruutuun käyvät symbolikirjaston symbolit (Kuva 22). Valitse Kaakkoinen-symboli painamalla sen päällä hiiren vasenta painiketta. Tällöin symboli ilmestyy ruutuun 3. Paina seuraavaksi ruutua 4 ja valitse sieltä Kivisymboli, jolloin se ilmestyy ruutuun 4. Paina tämän jälkeen ruutua 6, jolloin kuvan 23 mukainen symbolijoukko tulee näkyviin 6-ruudun alle. Vie hiiren osoitin ruutuun, joka on rajattu viereiseen kuvaan punaisella suorakaiteella ja kirjoita siihen 1,7 (Kuva 23). Paina sen jälkeen ruutua 6, jolloin alapuolinen symbolijoukko häviää pois näkyvistä. Kuva 23 Paina lopuksi rastimääriterivin ruutua 7 ja valitse siihen Koillissivu-symboli. Näin määritelty rastin 56 rastimääriterivi pitäisi olla kuvan 24 näköinen. Kuva 24 Lisää kaikki eri radoilla käytettävät rastit edellä mainitulla tavalla kartalle ja määritä jokaiselle rastille rastimäärite rastimääriterivillä. Kuva 25 Jokaisen rastin rastimääriterivin voi täyttää, täydentää tai vaihtaa esim. toiseksi rastipisteeksi myös myöhemmin. Samoin koodin voi vaihtaa toiseksi. Valitse hiiren osoittimella koodi esim. 60 (Kuva 25) ja käy muuttamassa symboleita rastimääriterivin ruuduissa. Koodin voi vaihtaa toiseksi painamalla 31->32 -painiketta, kirjoittamalla Koodi-kohtaan uuden koodin ja painamalla OK.

12 Vihtavuoren Pamaus ry./jle 12/35 3) Laita maali kartalle. Liikuta vieritysnuolilla tai muulla tavoin (esim. ylälaidan työkaluvalikon suurennuslasipainikkeilla) se kartan kohta näkyviin, johon maali sijoitetaan. Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Maali-symboli (ylärivin violetti kaksoisympyrä) ja sen jälkeen ylälaidan työkaluvalikosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla taas ristiksi, jossa on piste oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (maalina tässä polkujen haara), johon maali tulee ja paina siinä hiiren vasenta painiketta. Näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee M1 (Kuva 26). M1 on maalin 1 lyhenne. Kuva 26 Seuraava vapaa koodi-painiketta (musta nuoli oikealle) painamalla ruutuun tulee M2, M3, M4 jne. eli jos maaleja on useita, ne eritellään eri tunnuksilla. Ensimmäinen vapaa koodi-painiketta (pystyviiva ja musta nuoli vasemmalle) painamalla pääsee ensimmäiseen vapaaseen maalin koodiin. Valitse iltarastiradalle koodi M1 (koska yksi maali) ja paina OK-painiketta, jolloin maaliympyrä ilmestyy karttapohjalle. Samalla M1 tulee näkyviin symbolikirjaston alapuolella olevaan pystylistaan. Maaliin ei tule määrittelyä (Kuva 27). Piirrä käyrä Viitoitus Maali Rastimääritteiden vasen yläkulma M1 Maaliympyrä Kuva 27

13 4) Piirrä viitoitus kartalle (ei yleensä iltarasteilla). Jos iltarastiradalle tulee viitoitus esim. viimeiseltä rastilta maaliin, valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Viitoitus-symboli (ylärivin violetti katkoviiva) ja sen jälkeen ylälaidan työkaluvalikon piirustustyökaluista esim. Piirrä käyrä-työkalu (Kuva 27). Piirrä viitoitus viimeisen rastin ympyrän reunasta haluttua reittiä myöten maaliympyrän reunaan (Kuva 28). Huomaa, että viitoitus on piirrettävä rastilta maaliin päin, eikä maalista rastille. Vihtavuoren Pamaus ry./jle 13/35 Viitoitusta voidaan käyttää myös radan välillä. Kuva 28 Kun viitoitus on piirretty, näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee V1 (Kuva 29). V1 on viitoituksen 1 lyhenne. Nuoli painikkeilla voi valita myös muun koodin viitoitukselle. Kun haluttu viitoituksen koodi on valittu, paina OK-painiketta. V1 tulee näkyviin pystylistaan, kuten aikai- Kuva 29 semmin laitetut muutkin symbolit. Lisää karttaan esim. teiden alitukset / ylitykset, ensiapupaikat, juomapaikat ja kielletyt alueet, jos niitä tulee radoille käyttöön. Nämä symbolit löytyvät symbolikirjaston kahdelta ylimmältä riviltä. Niistä ei tule mitään koodia näkyviin symbolikirjaston alapuolella olevaan pystylistaan, vaan ne näkyvät vain kartalla. 5) Lisää rastimäärite kartalle. Liikuta vieritysnuolilla tai muulla tavoin (esim. ylälaidan työkaluvalikon suurennuslasipainikkeilla) se kartan kohta näkyviin, johon rastimääritteen vasen yläkulma sijoitetaan. Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Rastimääritteiden vasen yläkulma-symboli (Kuva 27) ja sen jälkeen ylälaidan työkaluvalikosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla taas ristiksi, jossa on piste oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (tässä kartan tietokentät), johon rastimääritteen vasen yläkulma tulee ja paina siinä hiiren vasenta painiketta. Näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee A1 (Kuva 30). Kuva 30

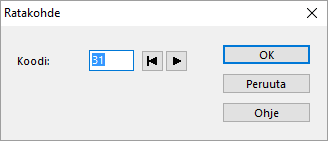

14 Vihtavuoren Pamaus ry./jle 14/35 Seuraava vapaa koodi-painiketta (musta nuoli oikealle) painamalla ruutuun tulee A2, A3, A4 jne. eli jos saman rastimääritteen haluaa useampaan paikkaan kartalla, ne eritellään eri tunnuksilla. Ensimmäinen vapaa koodi-painiketta (pystyviiva ja musta nuoli vasemmalle) painamalla pääsee ensimmäiseen vapaaseen rastimääritteen koodiin. Valitse iltarastiradalle koodi A1 (koska kartalle tulee yksi rastimäärite) ja paina OK-painiketta, jolloin rastimääritteen vasen yläkulma ilmestyy karttapohjalle. Samalla A1 tulee näkyviin symbolikirjaston alapuolella olevaan pystylistaan (Kuva 31). Rastimääritteiden tyyppi-kenttään tulee Symbolirastimääritteet (on oletuksena). Rata/sarjatunnus Kilpailun otsikko Rastimääritteiden vasen yläkulma A1 Symboli/tekstirastimääritteet Kuva 31 6) Lisää rata/sarjatunnus kartalle (ei pakollinen, koska näkyy rastimääritteessä). Tällä saadaan karttojen ratatunnukset esim. Rata A, Rata B jne. näkymään esikatselutilassa ja lopullisissa karttatulosteissa suurempana. Liikuta vieritysnuolilla tai muulla tavoin (esim. ylälaidan työkaluvalikon suurennuslasipainikkeilla) se kartan kohta näkyviin, johon rata/sarjatunnus sijoitetaan. Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Rata/sarjatunnus-symboli H12 (Kuva 31), ja sen jälkeen ylälaidan työkaluvalikosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla ristiksi, jossa on A oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (tässä kartan oikea alanurkka), johon rata/sarjatunnus tulee ja paina siinä hiiren vasenta painiketta. Näyttöön avautuu Ratakohde-ikkuna, jossa Koodi-kohdassa lukee O1 (Kuva 32).

15 Vihtavuoren Pamaus ry./jle 15/35 Seuraava vapaa koodi-painiketta (musta nuoli oikealle) painamalla ruutuun tulee O2, O3, O4 jne. eli jos saman rata/sarjatunnuksen hahaluaa useampaan paikkaan kartalla, ne eritellään eri tunnuksilla. Ensimmäinen vapaa koodi-painiketta (pystyviiva ja musta nuoli Kuva 32 vasemmalle) painamalla pääsee ensimmäiseen vapaaseen rata/sarjatunnuksen koodiin. Valitse iltarastiradalle koodi O1 (jos rata/sarjatunnus halutaan näkyviin) ja paina OK-painiketta, jolloin sana Rata ilmestyy karttapohjalle. Samalla O1 tulee näkyviin symbolikirjaston alapuolella olevaan pystylistaan. Jos ratatunnus on liian iso, paina Rata/sarjatunnus-symbolin (Kuva 31) päällä hiiren oikeaa painiketta ja valitse aukeavasta listasta (Kuva 33) Määrittele (paina sanan päällä hiiren vasenta painiketta). Näyttöön avautuu Tekstisymboliikkuna (Kuva 34). Kirjoita Koko-kohtaan pienempi luku esim. 14,0 ja paina OKpainiketta. Nyt sana Rata pitäisi näkyä kartalla pienempikokoisena. Kuva 33 Kuva 34 7) Lisää iltarastin otsikko kartalle (ei pakollinen, saa näkyviin myös rastimääritteeseen). Tällä saadaan karttaan iltarastin nimi esim. Tiistairastit näkymään suurempana, jos on tarvetta. Liikuta vieritysnuolilla tai muulla tavoin (esim. ylälaidan työkaluvalikon suurennuslasipainikkeilla) se kartan kohta näkyviin, johon iltarastin otsikko sijoitetaan. Valitse ikkunan oikean laidan symbolikirjastosta hiiren vasemmalla painikkeella Kilpailun otsikko-symboli Kilp (Kuva 31), ja sen jälkeen ylälaidan työkaluvali-

16 Vihtavuoren Pamaus ry./jle 16/35 kosta joku piirustustyökalu (Kuva 15). Hiiren osoitin muuttuu kartalla ristiksi, jossa on A oikealla alhaalla. Aseta hiiren osoittimen risteyskohta kartalla siihen pisteeseen (tässä kartan nimen alapuoli), josta iltarastin otsikko alkaa ja paina siinä hiiren vasenta painiketta. Kirjoita haluamasi teksti (tässä Tiistairastit ). Jos otsikon tekstiä tarvitsee korjata, vie hiiren osoitin tekstin päälle ja paina hiiren vasenta painiketta 2 kertaa, jolloin tekstiä pääsee muuttamaan. Jos otsikkoa tarvitsee siirtää, vie hiiren osoitin tekstin päälle ja paina hiiren vasenta painiketta kerran, jolloin tekstin ympärille tulee suorakaide ja suorakaiteen vasemman reunan yläosaan pienempi neliö (Kuva 35). Vie hiiren osoitin pienen neliön päälle, paina hiiren vasen painike pohjaan ja liikuta pieni neliö siihen kohtaan, johon haluat tekstin vasemman reunan siirtyvän. Päästä hiiren vasen painike vapaaksi, jolloin teksti siirtyy haluttuun kohtaan kartalla. Kuva 35 Jos teksti on liian isoa, paina Kilpailun otsikko-symbolin (Kuva 31) päällä hiiren oikeaa painiketta ja valitse aukeavasta listasta (Kuva 33) Määrittele (paina sanan päällä hiiren vasenta painiketta). Näyttöön avautuu Tekstisymboliikkuna (kuten kuvassa 34). Kirjoita Koko-kohtaan pienempi luku esim. 16 ja paina OK-painiketta. Nyt otsikon pitäisi näkyä kartalla pienempikokoisena. 8) Esikatsele ja muokkaa kaikki rastit karttaa. Paina Rata-kentän Esikatselu-painiketta, jolloin sarjatunnus (Kaikki rastit), rastimäärite ja rastien koodit ilmestyvät näkyviin kartalle (Kuva 36). Esikatselu-painike Kuva 36 Rastimäärite näkyy kartalla liian suurena, eikä sillä ole valkoista taustaa. Lisäksi rastien koodit ovat liian lähellä rastiympyrää tai ne peittävät oleellisia maastonkohtia kartalta. Korjataan nämä puutteet.

17 Vihtavuoren Pamaus ry./jle 17/35 Valitse ylävalikosta Ratasuunnittelu ja sen alta Asetukset Näyttöön avautuu Radan asetukset-ikkuna (Kuva 37). Kenttien perässä olevista?-painikkeista saa näkyviin esimerkkikuvia eri valintojen vaikutuksista. Kuva 37 Kirjoita Otsikot-kentän Kilpailun otsikko-kohtaan tapahtuman nimi (tässä Tiistairastit ), mikäli haluat sen näkyviin rastimääritteen ensimmäiselle riville. Valitse Radan otsikko-kenttään Sarjat ja Rastit-kentän Numerointi-kohtaan Numero (molemmat ovat oletuksena). Numeron etäisyys rastiympyrästä on 1,00 mm (oletus). Muuta lukua tarvittaessa joko kirjoittamalla siihen uusi luku tai käyttämällä luvun oikealla puolella näkyviä nuolipainikkeita (1 painallus kasvattaa/pienentää etäisyyttä 1 mm). Rastiväliviivat-kentän Rastiväliviivan etäisyys rastiympyrästä-kohdassa oletus on 0,00 mm eli rastiväliviiva on kiinni rastiympyrässä. Valitse Rastimäärite-kentän Paksumpi vaakaviiva-kohtaan Joka kolmas (on oletuksena). Maksimipituus on 20 riviä. Jos rastimääritteen rivimäärä ylittää tämän luvun, rastimääritteestä tulee 2-sarakkeinen. Korjaa luku tällöin suuremmaksi. HUOM! Myös rastimääritteen otsikko sekä lähdön ja maalin rivi luetaan jokainen omaksi rivikseen eli niistä tulee jo 3 riviä. Pienennä Rastimääritteet kartalla-kentän Ruudun koko-kohdan luku (oletus 6,00 mm) esim. 4,00 mm:iin, jolloin rastimäärite mahtuu paremmin kartalle. Luku ilmaisee sen, kuinka suuri on yhden rastimääriruudun koko kartalla. Valitse (laita musta täppä ruutuun) Valkoinen tausta, jolloin karttamerkit eivät näy rastimääritteen läpi. Loput valinnat voi antaa olla oletuksena. Paina OK-painiketta, jolloin tehdyt valinnat tulevat voimaan (Kuva 39).

18 Vihtavuoren Pamaus ry./jle 18/35 Liikuta esikatselutilassa näkyvät lähdön, maalin ja rastipisteiden kooditunnukset eli tässä tapauksessa koodit L1, M1, (ovat alussa rastiympyrän koillispuolella) etäämmälle ratasymboleista (lähtökolmio, maaliympyrä, rastiympyrät) ja sopiviin paikkoihin, mikäli ne näkyvät epäselvästi kartalla tai jos kooditunnukset menevät toisen lähellä olevan ratasymbolin kanssa päällekkäin. Koodin siirtäminen tapahtuu seuraavasti: vie hiiren osoitin koodin päälle ja paina hiiren vasenta painiketta kerran, jolloin tekstin ympärille tulee suorakaide ja suorakaiteen vasempaan alakulmaan pienempi neliö, josta lähtee vaaleansininen viiva rastiympyrän keskipisteeseen (Kuva 38). Vie hiiren osoitin pienen neliön päälle, paina hiiren vasen painike pohjaan ja liikuta pieni neliö siihen kohtaan, johon haluat koodin vasemman alakulman siirtyvän. Päästä hiiren vasen painike vapaaksi, jolloin koodi siirtyy haluttuun kohtaan kartalla. Kuva 38 Muokattu kartta pitäisi näyttää kuvan 39 mukaiselta. Rastimääritteellä on otsikko ja valkoinen tausta ja se on pienempi. Lisäksi koodit on siirretty selvempiin paikkoihin kartalla. Kuva 39 5 RATOJEN TEKEMINEN 1) Nimeä iltarastiradat. Valitse ylävalikosta Ratasuunnittelu ja sen alta Radat. Näyttöön avautuu Radat-ikkuna (Kuva 40). Paina Lisää-painiketta, jolloin listan yläosaan ilmestyy ratarivi. Vie hiiren osoitin kohtaan Rata 1 ja paina siinä hiiren vasenta painiketta. Kirjoita siihen Rata A. Paina taas Lisää-painiketta, jolloin listaan ilmestyy seuraava ratarivi. Kirjoita siihen Rata B. Lisää loput radat samalla tavoin listaan. Ratarivien muiden sarakkeiden lukemiin ei tarvitse tehdä muutoksia (saavat olla oletusarvoja).

19 Vihtavuoren Pamaus ry./jle 19/35 Ratarivi Lisää-painikkeesta saa uuden ratarivin listaan Poista-painikkeesta saa aktiivisena olevan ratarivin poistettua Kuva 40 Paina Sulje-painiketta, kun kaikki iltarastiradat ovat listassa. Jos radat ovat listassa väärässä järjestyksessä esim. Rata C on ennen Rata B:tä (Kuva 41), valitse kohta Rata C aktiiviseksi (kuten kuvassa 41) ja paina sen jälkeen Siirrä alas-painiketta. Toinen vaihtoehto on valita Rata B aktiiviseksi ja painaa Siirrä ylös-painiketta. Aktiivinen rata Siirrä ylös-painike Ohje-painiketta painamalla saa lisää tietoa Siirrä alas-painike Kuva 41 2) Luo iltarastiradat. Rata-kentän ratojen selauspainikkeita (Kuva 42) aktivoituu käyttöön iltarastiratojen nimeämisen jälkeen. Poista esikatselu painamalla Esikatselu-painiketta niin, että kartalla näkyvät rastien koodit häviävät näkyvistä pois (Kuva 42). Valitse haluttu rata esim. Rata C joko painamalla Seuraava-painiketta niin monta kertaa, että Rata C tulee näkyviin Rata-kentän ylimmälle riville (Kuva 43) tai paina Rata-kentän ylimmän rivin oikeassa reunassa näkyvää alasvetovalikon nuolta ja valitse aukeavasta listasta Rata C (kuva 44).

20 Vihtavuoren Pamaus ry./jle 20/35 Pystylista, jossa on lähdön, maalin ja syötettyjen rastien koodit Rastin 56 sisään tulee pieni neliö ja ulkopuolelle iso neliö, kun rasti 56 on valittuna pystylistasta Rata-kenttä ja sen aktiiviset painikkeet Kuva 42 Edellinen -painike Ensimmäinen -painike Rata C Seuraava -painike Rata C Alasvetovalikon nuoli ja aukeava lista Viimeinen-painike Kuva 43 Kuva 44 Ratojen selauspainikkeita ovat Esikatselu-painikkeen oikealla puolella olevat 4 nuolipainiketta (Kuva 43). Niiden yläpuolella on Lukitse/poista ratojen lukitus -painike, jolla radan voi lukita (kun rata on ensin luotu) haluttaessa. + -painikkeella voi lisätä uuden radan näyttöön avautuvan Radat-ikkunan (Kuva 40) listaan. Alapuolella on Poista-painike, jolla voi poistaa radalta esim. yhden rastin välistä, kun rata on luotu. Painikkeen nimen näkee, kun vie hiiren osoittimen painikkeen päälle.

21 Vihtavuoren Pamaus ry./jle 21/35 Kohde-kentän vasemmalla puolella pystylistassa on lähdön, maalin ja syötettyjen rastien koodit allekkain (Kuva 42). Kun painaa listasta esim. koodia 56, kyseessä olevan rastin rastiympyrän sisällä näkyy kartalla pieni neliö ja rastiympyrän ulkopuolella iso neliö (Kuva 42). Rastia voi siirtää viemällä hiiren osoittimen pienen neliön päälle, painamalla hiiren vasen painike pohjaan ja liikuttamalla hiiren vasen painike pohjassa neliön siihen kohtaan, johon haluaa rastiympyrän siirtyvän. Ko. rastin rastimääriterivin määrittely on tällöin korjattava. Kun piirrettävä rata (tässä rata C) on valittu, tuplaklikkaa hiiren vasenta painiketta pystylistan koodin L1 eli lähdön päällä, jolloin koodi ilmestyy Rata-kentän alapuolella olevaan tilaan Pituus: km-tekstin alle. Tuplaklikkaa seuraavaksi radan C ensimmäisen rastin (tässä 56) koodia, jolloin koodi ilmestyy L1:n alle. Koodin 56 vasemmalla puolella oleva numero 1. kertoo rastin järjestysnumeron eli 56 on radan 1. rasti. Tuplaklikkaa radan loppujen rastien koodit järjestyksessä (tässä 57, 58, 59 ja 60). Tuplaklikkaa lopuksi vielä maalin koodia M1. Kooditunnukset pitäisivät olla nyt allekkain siinä järjestyksessä, kun ne on tarkoitus radalla suunnistaa (Kuva 45). Kuva 45 Radan pituus kasvaa sitä mukaan Pituus: km-tekstin kohdalla, kun tuplaklikkailet radan koodeja listaan eli siitä näkee suoraan, mikä keskeneräisen radan pituus on kunkin syötetyn rastikoodin jälkeen. Kun M1 on lisätty listaan, näkee lopullisen radan pituuden (tässä 1,800 km). Valitse seuraava rata (tässä Rata D) ja syötä sen ratakoodit vastaavalla tavalla. Tee vastaavat toimenpiteet loppujen ratojen (tässä radat A ja B) kanssa. 3) Korjaa syötettyjä ratoja (ei tarpeellinen, jos ei korjattavaa). Rastin lisäys Jos johonkin väliin tiettyä rataa haluaa lisärastin tai rasti on vahingossa unohtunut laittaa radalle koodien syöttövaiheessa, tehdään rastin lisäys. Vie hiiren osoitin niiden radan rastikoodien väliin (tässä 57 ja 59), johon uusi lisärastin koodi lisätään ja paina siinä hiiren vasenta painiketta kerran. Koodien väliin tulee sininen vaakaviiva (Kuva 46). Tuplaklikkaa sitten kaikki koodit sisältävästä pystylistasta sitä rastikoodia (tässä 58), joka lisätään rataan. Koodi ilmestyy listaan, jonka jälkeen rata pitäisi näyttää kuvan 45 mukaiselta. Kuva 46

22 Vihtavuoren Pamaus ry./jle 22/35 Rastin poisto Jos jostakin välistä tiettyä rataa haluaa poistaa rastin tai rasti on vahingossa tullut radalle koodien syöttövaiheessa, tehdään rastin poisto. Vie hiiren osoitin sen radan rastikoodin päälle, joka halutaan poistaa (tässä 57) ja paina siinä hiiren vasenta painiketta kerran. Koodi muuttuu siniseksi (Kuva 47). Paina sitten näppäimistön Delete-painiketta kerran, jolloin koodi poistuu radan listalta. Toinen vaihtoehto on painaa Poista-painiketta (ruksi). Kuva 47 4) Esikatsele ja muokkaa iltarastiradat (kun lopulliset radat valmiit). Paina Esikatselu-painike päälle. Valitse haluttu rata esim. Rata C joko painamalla Seuraava-painiketta niin monta kertaa, että Rata C tulee näkyviin Rata-kentän ylimmälle riville (Kuva 43) tai paina Rata-kentän ylimmän rivin oikeassa reunassa näkyvää alasvetovalikon nuolta ja valitse aukeavasta listasta Rata C (kuva 44). Kartalla näkyy nyt tapahtuman nimi ja Rata C kartan vasemmassa laidassa, radan C rastimäärite kartan oikeassa laidassa ja itse rata kartalla (Kuva 48). Rata C kartalla Lähennä-painike Tapahtuman nimi Radan C rastimäärite Rata C Rata C Radan C koodit Kuva 48 Zoomaa rata riittävän lähelle Lähennä-painikkeella rastiväliviivojen katkomista ja rastien järjestysnumeroiden siirtämistä varten esim. niin, että näytöllä näkyy aluksi välit L-1-2 (Kuva 49).

23 Vihtavuoren Pamaus ry./jle 23/35 Leikkaa-painike Leikattavat kohdat Risti Neliö Aktiivinen väliviiva Kuva 49 Jos rastiväliviivojen alle jää jotain oleellista, kuten kiviä, kumpareita, jyrkänteitä ym. katkaistaan rastiväliviiva niiltä kohdin rataa pois. Alle jääviä kohteita pystyy näkemään paremmin, kun ottaa esikatselun välillä pois päältä. Väliviivojen katkaisemisen voi kuitenkin tehdä vain, kun esikatselu on päällä. Vie hiiren osoitin lähdön ja rastin 1 välisen väliviivan päälle ja paina siinä hiiren vasenta painiketta, jolloin väliviivan alkupäähän tulee pieni neliö ja loppupäähän risti (Kuva 49) eli rastiväliviiva muuttuu aktiiviseksi. Paina ylälaidan työkaluvalikon Leikkaa-painiketta (Kuva 49), jolloin hiiren osoitin muuttuu kartalla ristiksi, jonka oikeassa alakulmassa on saksen kuva. Vie hiiren osoitin (ristin leikkauskohta) rastiväliviivan päälle siihen kohtaan väliviivaa, josta väliviivan katkaiseminen aloitetaan. Paina hiiren vasen painike pohjaan ja liikuta hiiren osoitin siihen kohtaan väliviivaa, johon katkaiseminen lopetetaan. Päästä hiiren vasen painike vapaaksi, jolloin viiva häviää pois kyseiseltä väliltä. Katkoja voi tehdä useita samalle väliviivalle. Toista sama rastivälille 1-2, mikäli rastivälillä on katkottavia kohtia. HUOM! Väliviivojen katkaiseminen kannattaa aloittaa aina lähtöpisteen suunnasta ja tehdä aina menosuuntaa kohti, koska viiva jää kartalla aktiiviseksi aina loppupäästä (Kuva 50). Kuva 50 Aktiivinen väliviiva Ei-aktiivinen väliviiva

24 Vihtavuoren Pamaus ry./jle 24/35 Tee tarvittavien rastiväliviivojen katkot kaikille radoille ja kaikille radan väleille samalla tavoin. Jos rastien järjestysnumerot eivät ole sopivissa paikoissa, niitä täytyy siirtää. Numerot pitäisi sijoittaa pääsääntöisesti radan ulkokurvin puolelle niin, etteivät ne haittaa kartanlukua, eikä niiden alle jää mitään oleellista. Paina hiiren vasenta painiketta rastin järjestysnumeron päällä, jolloin numeron ympärille tulee suorakaide ja suorakaiteen vasemman reunan alaosaan pienempi neliö (Kuva 51). Vie hiiren osoitin pienen neliön päälle, paina hiiren vasen painike pohjaan ja liikuta neliö siihen kohtaan, johon haluat numeron vasemman reunan siirtyvän. Päästä hiiren vasen painike vapaaksi, jolloin numero siirtyy haluttuun kohtaan kartalla. Kuva 51 Siirrä rastien järjestysnumerot kaikilla radoilla sopiviin paikkoihin (Kuva 51). Jos rastiympyrän alle jää jotain oleellista, kuten kiviä, kuoppia ym. katkaistaan rastiympyrät niiltä kohdin pois. Rastit kannattaa käydä läpi järjestyksessä. Paina Esikatselu-painiketta niin, että esikatselu menee päältä pois. Zoomaa Lähennä-painikkeella jokin rastiympyrä kartalta lähemmäksi. Vie hiiren osoitin kaikki rastikoodit sisältävän pystylistan ylimmän koodin (tässä 56) kohdalle ja paina sen päällä hiiren vasenta painiketta. OCADin karttaikkunaan tulee näkyviin valitun rastin rastiympyrä, jonka ulkopuolelle tulee neliö ja ympyrän keskikohtaan pieni neliö (Kuva 52). Paina ylälaidan työkaluvalikon Leikkaa- Kuva 52 painiketta (Kuva 49), jolloin hiiren osoitin muuttuu kartalla ristiksi, jonka oikeassa alakulmassa on saksen kuva. Vie hiiren osoitin (ristin leikkauskohta) rastiympyrän päälle siihen kohtaan ympyrää, josta rastiympyrän katkaiseminen aloitetaan. Paina hiiren vasen painike pohjaan ja liikuta hiiren osoitin siihen kohtaan rastiympyrää, johon katkaiseminen lopetetaan. Päästä hiiren vasen painike vapaaksi, jolloin ympyrän viiva häviää pois kyseiseltä väliltä. Katkoja voi tehdä useita samalle rastiympyrälle Kuva 53 (Kuva 53). Tee tarvittavien rastiympyröiden katkot kaikille rasteille samalla tavoin.

25 Vihtavuoren Pamaus ry./jle 25/35 6 RATOJEN TULOSTUSTIEDOSTOJEN TEKEMINEN 1) Sulje taustakartta, kun radat ovat täysin valmiit. Valitse ylävalikosta Taustakartta ja sen alta Muokkaa (Kuva 54). Kuva 54 Näyttöön avautuu Muokkaa taustakarttoja-ikkuna (Kuva 55), jossa näkyy taustakartan nimi (tässä Multamäki.ocd) ja sen hakemistopolku. Taustakartan hakemistopolku Poistapainike Taustakartta Multamäki.ocd Kuva 55 Vie hiiren osoitin sammutettavan taustakartan hakemistopolun päälle ja paina siinä hiiren vasenta painiketta niin, että hakemistopolku menee siniseksi (Kuva 55). Huomaa, että listassa voi olla myös muita taustakuvia kuten logoja ym. Paina Poista-painiketta, jolloin näyttöön avautuu OCAD-ikkuna (Kuva 56). Siinä kysytään vielä varmistuksena, poistetaanko kyseinen tiedosto luettelosta. Paina OK-painiketta, jolloin taustakartta häviää pois näytöltä. Paina vielä lopuksi Sulje-pai- Kuva 56 niketta. Näytölle jää näkyviin nyt vain ratamerkinnät (Kuva 57).

26 Vihtavuoren Pamaus ry./jle 26/35 Kuva 57 Huomaa, että näkyviin jäänyttä ratasuunnittelutiedostoa MultamäkiRS ei suljeta. 2) Kopioi suunnistuskartta ratasuunnittelun puolelle. Normaali puhdas suunnistuskartta kannattaa kopioida ratasuunnittelun puolelle vasta, kun radat ovat täysin valmiit, koska ratasuunnittelun puolelle kopioidun kartan karttasymbolit ovat tämän jälkeen aktiivisia samalla tavoin kuin normaalilla kartanpiirtopuolella. Näin karttasymboleita ei tule vahingossa esim. poistettua tai liikuteltua, kun ratoja muokataan ratasuunnittelutilassa. Avaa normaalin puhtaan suunnistuskartan tiedosto (tässä Multamäki) näytölle. Valitse ylävalikosta Tiedosto ja sen alta Avaa Näyttöön avautuu Avaa kartta-ikkuna (Kuva 58). Valitse alasvetovalikosta hakemisto (tässä Multamäki), jossa haluttu kartta sijaitsee (Kuva 58). Valitse hakemiston tiedostoista normaalin suunnistuskartan tiedosto (tässä Multamäki) niin, että tiedosto muuttuu siniseksi (Kuva 58). Kuva 58 Kartan tiedosto Hakemisto, jossa kartta sijaitsee Avaa-painike Paina Avaa-painiketta (Kuva 58), jolloin suunnistuskartta avautuu näytölle.

27 Vihtavuoren Pamaus ry./jle 27/35 Pienennä kartta painamalla ylälaidan työkaluvalikon Näytä koko kartta-painiketta (Kuva 59), jolloin koko kartta-alue tulee näyttöön näkyviin. Paina vielä kerran Loitonna (F8)-painiketta (Kuva 59) tai näppäimistön F8- painiketta, jolloin kartta pienenee entisestään näytöllä. Lähennä (F7) Loitonna (F8) Näytä koko kartta Vie hiiren valkoinen osoitinnuoli tähän ja paina hiiren vasen painike pohjaan Pienennetty kartta Näytä koko kartta- ja Loitonna (F8)-painikkeiden painamisen jälkeen Liikuta hiiren osoitinnuoli vasenta painiketta pohjassa pitäen tähän kohtaan ja vapauta hiiren painike paina hiiren vasen Kuva 59 Vie hiiren osoitin (valkoinen nuoli) kartan vasemman yläkulman ulkopuolelle ja paina hiiren vasen painike pohjaan (Kuva 59). Liikuta hiiren osoitinnuoli hiiren vasenta painiketta pohjassa pitäen kartan oikean alakulman ulkopuolelle niin, että koko kartta jää näyttöön hetkellisesti piirtyvän suorakaiteen sisään (Kuva 59). Vapauta hiiren vasen painike, jolloin suorakaide häviää ja näytössä näkyvä kartta muuttuu syheröksi eli koko kartta muuttuu aktiiviseksi. Valitse ylävalikosta Kohde ja sen alta Kopioi. Napsauta hiiren vasenta painiketta kerran kartan ulkopuolella, jolloin kartan aktiivisuus (syherö) poistuu. Sulje kartta valitsemalla ylävalikosta Tiedosto ja sen alta Sulje. Näyttöön avautuu OCAD-ikkuna, jossa kysytään, tallennetaanko tiedostoon tehdyt muutokset. Paina Ei-painiketta, jolloin normaali kartta sulkeutuu. OCADin näytölle tulee jälleen näkyviin ratasuunnittelutilan puoli. Jos ratasuunnittelun esikatselutila on päällä, paina Esikatselu-painiketta kerran, jolloin esikatselutila menee pois päältä. Esikatselutila ei saa olla päällä, kun kopioitu normaali puhdas kartta liitetään ratasuunnittelutilan puolelle.

28 Vihtavuoren Pamaus ry./jle 28/35 Valitse ylävalikosta Kohde ja sen alta Liitä, jolloin aktiivinen kartta ilmestyy ratasuunnittelutilaan (Kuva 60). Anna kartan olla aktiivisena niin kauan, että kartta saadaan kohdistettua oikeaan paikkaan eli älä napsauta hiiren vasenta painiketta, kun hiiren osoitin on kartan ulkopuolella. Kuva 60 Paina Lähennä (F7)-painiketta (Kuva 59), vie sen jälkeen hiiren osoitin aktiivisen kartan päälle ja paina siinä hiiren vasenta painiketta kerran. Tällöin kartta suurentuu näytöllä. Toista em. tapahtuma niin monta kertaa, että näet selvästi karttaa sekä osan ratamerkinnöistä. Huomataan, että kartta ei ole oikeassa paikassa suhteessa ratamerkintöihin (Kuva 61). Etsi kartalla näkyvistä ratamerkinnöistä joku selvä ratapiste esim. lähtökolmio. Käytä sitä kartan kohdistamiseen, koska lähdön paikka on helppo muistaa, eikä niitä ole kuin yksi kappale iltarasteilla. Kuva 61 Hiiren osoitin näkyy aktiivisen kartan päällä ristinä, jonka jokaisessa päässä on nuoli. Vie hiiren osoitin kartalla kohtaan, jossa lähtö oikeasti sijaitsee (tässä kivi 1,5 m pohjoissivu). Paina siinä hiiren vasen painike pohjaan ja liikuta ko. kohta lähtökolmion keskipisteeseen. Vapauta hiiren vasen painike, jolloin kartta siirtyy haluttuun kohtaan (Kuva 62). Jos kohdistus ei osunut aivan oikeaan paikkaan, liikuta karttaa uudelleen.

29 Vihtavuoren Pamaus ry./jle 29/35 Kun kartta on kohdistettu, paina ylälaidan työkaluvalikon Näytä koko kartta-painiketta, jolloin koko kartta tulee näytölle näkyviin. Paina hiiren vasenta painiketta kerran kartan ulkopuolella, jolloin kartan aktiivisuus poistuu. Kuva 62 Nyt karttaa voi zoomata lähemmäksi ratojen katselemista varten. Kun esikatselun laittaa päälle ja selaa ratoja nuolipainikkeilla, näkee radat kartalla sellaisena kuin ne lopullisessa tulostustiedostossa tulevat olemaan (Kuva 63). Kartan musta väri näkyy nyt hyvin ratamerkintöjen päällä, eivätkä ne jää piiloon violetin värin alle, kun lopulliset pdf-tulostustiedostot tehdään. Siksi kartan kopiointi tehtiin ratasuunnittelun puolelle. HUOM! Kartan maastosymbolit ovat aktiivisia vain, kun esikatselu ei ole päällä. Zoomaustyökalut Ratojen selauspainikkeet Kuva 63 3) Lisää mainos, sponsorilogo tai muu taustakuva karttaan. Joskus karttaan pitää lisätä esim. mainos tai sponsoroinnin takia logo. Esimerkissä karttaan lisätään Parempi voida hyvin! Peurunka -logo (Kuva 64). Kuva 64

30 Vihtavuoren Pamaus ry./jle 30/35 Logon lisääminen Katso ratasuunnittelupuolen kartalta paikka (tässä ratatunnuksen yläpuoli), johon esim. sponsorin logo (tässä Parempi voida hyvin! Peurunka -logo sijoitetaan (Kuva 65). Parempi voida hyvin! Peurunka -logon sijoituspaikka Katso, että esikatselu on pois päältä ennen logon tuontia. Valitse ylävalikosta Tausta- Kuva 65 kartta ja sen alta Avaa Näyttöön avautuu Avaa taustakartta -ikkuna (Kuva 66). Etsi hakemisto, jossa Peurunka-logo sijaitsee (tässä logo on kopioitu Multamäkihakemiston alle). Valitse logon tiedosto Peurunka_p_v_hyvin ja paina Avaa-painiketta (Kuva 66). Kuva 66 Näyttöön avautuu Taustakartta-ikkuna (Kuva 67). Resoluutio-kohtaan kirjoitetaan 600 dpi. Peurunka-logon tiedosto Avaa-painike Mittakaava-kohtaan valitaan alasvetovalikosta sellainen mittakaava, että logo mahtuu sille katsottuun paikkaan. Mitä pienempi mittakaavan luku valitaan (tässä 1:5 000), sitä pienempänä logo tulee karttaan näkyviin. Kuva 67 Kulma-kohdan arvoa 0.0 astetta ei muuteta, kuten ei myöskään Kartan mittava-kohdan arvoa (on kartan piirtomittakaava). Paina OK-painiketta, kun valinnat on tehty. Jos logo tulee näkyviin kartalle liian suurena (Mittakaava-kohdassa liian suuri arvo) tai pienenä (Mittakaava-kohdassa liian pieni arvo), joudutaan logo poistamaan ja avaamaan uudestaan eri mittakaava-arvolla.

31 Vihtavuoren Pamaus ry./jle 31/35 Logon poistaminen Valitse ylävalikosta Taustakartta ja sen alta Muokkaa TAI Paina työkaluvalikon -painiketta Näyttöön avautuu Muokkaa taustakarttoja-ikkuna (Kuva 68). Poistettavan logon tiedoston nimi Poistapainike Kuva 68 Vie hiiren osoitin logon nimen Peurunka_p_v_hyvin.jpg päälle ja paina siinä hiiren vasenta painiketta niin, että nimi menee siniseksi (Kuva 68). Huomaa, että listassa voi olla myös muita taustakuvia tai logoja, mikäli niitä on avattu kartalle. Paina Poista-painiketta, jolloin näyttöön avautuu OCAD-ikkuna (Kuva 69). Siinä kysytään vielä varmistuksena, poistetaanko kyseinen tiedosto luettelosta. Paina OK-painiketta, jolloin logo häviää pois listalta ja kartalta. Kuva 69 Paina Sulje-painiketta, jolloin Muokkaa taustakarttoja-ikkuna sulkeutuu. Suorita logon avaaminen, kuten kohdassa Logon avaaminen käytiin läpi. Parempi voida hyvin! Peurunka -logo ei välttämättä aukea oikeaan paikkaan kartalla, vaan se on siirrettävä erikseen sille katsotulle paikalle. Logon siirtäminen Valitse ylävalikosta Taustakartta ja sen alta Sovita (Kuva 70) tai paina vaihtoehtoisesti näppäimistön F9-painiketta, jolloin hiiren osoitin muuttuu kartalla ristiksi, jonka oikeassa alakulmassa on rasterineliön kuva. OCADin vasempaan alalaitaan tulee ohjeteksti Osoita piste taustakartalta eli siitä näkee myös, mitä pitää tehdä. Kuva 70 Aseta hiiren osoittimen risteyskohta esim. Peurunka-sanan P-kirjaimen vasempaan alakulmaan ja paina siinä hiiren vasenta painiketta (Kuva 71).

32 Vihtavuoren Pamaus ry./jle 32/35 Siirrä hiiren osoitin kartalla siihen kohtaan, johon P:n vasen alakulma halutaan siirtää ja paina siinä hiiren vasenta painiketta (Kuva 71). Paina näppäimistön Enter -painiketta, jolloin logo siirtyy haluttuun paikkaan. Toista siirto tarvittaessa, jos logo ei siirtynyt haluttuun paikkaan. Kuva 71 Paina aluksi hiiren vasenta painiketta tässä Paina sitten hiiren vasenta painiketta tässä ja sen jälkeen näppäimistön Enter-painiketta, jolloin logo siirtyy uuteen paikkaan 4) Tee pdf-tulostustiedostot radoista. Paina ylälaidan työkaluvalikon Koko kartta-painiketta ja sen jälkeen Esikatselu-painiketta, jolloin ratojen esikatselu näkyy näytössä. Valitse ylävalikosta Tiedosto ja sen alta Vie tiedostoksi, jolloin OCAD12-näytön oikeaan reunaan avautuu kuvan 72 mukainen valikko. Valitse alasvetovalikosta tiedostomuodoksi PDF (Portable Document Format). Laita musta täppä kohtaan Kartan osa ja valitse alasvetovalikosta A4 Vaaka. Valitse Vientimittakaava-kohtaan alasvetovalikosta 1: Muihin valintoihin ei tarvitse koskea. Näyttöön näkyviin tuleva suorakaide (tässä A4 vaaka kokoinen) ilmaisee, mistä alueesta karttatiedostot tehdään. Jos suorakaide ei näy kokonaan kartan ympärillä OCAD-näytöllä, paina Kuva 72 Koko kartta-painiketta, jolloin A4 vaaka alueen pitäisi tulla näkyviin näytölle. Kartan pitäisi olla suorakaiteen sisäpuolella ja tyhjää tilaa pitäisi olla joka puolella yhtä paljon kartan kehyksen ulkoreunan ja suorakaiteen välillä. Jos suorakaide ei ole oikeassa kohdassa, liikuta suorakaide hiiren vasen painike pohjassa oikeaan paikkaan. Paina Vie-painiketta, jolloin näyttöön avautuu Rasterin linjatiheys-ikkuna (Kuva 73). Valitse alasvetovalikosta 600 dpi ja paina OK-painiketta. Kuva 73

33 Vihtavuoren Pamaus ry./jle 33/35 Näyttöön avautuu Valitse radat/sarjat-ikkuna (Kuva 74). Paina Valitse kaikkipainiketta (Rata A, Rata B, Rata C ja Rata D muuttuvat listassa sinisiksi) ja sen jälkeen OK-painiketta. Näyttöön avautuu Vie PDF-tiedostoksi-ikkuna (Kuva 75). Yläosassa näkyy hakemistopolku (tässä D: / ViPan_kartat / Multamäki), johon pdf-tiedostot tallentuvat eli tässä tiedostot tallentuvat Multamäki-hakemiston alle. Kuva 74 Kuva 75 Paina Tallenna-painiketta, jolloin ohjelma tekee pdf-tulostustiedostot MultamäkiRS.Rata A, jne. (Kuva 76) peräkanaa Multamäki-hakemistoon, jossa ratasuunnittelutiedostokin sijaitsee. Kuva 76 Kuva 77 Korjaa pdf-tiedostojen nimet laittamalla esim. tiedostonimeen iltarastin päivämäärä, kartan koko, rata ja tarvittava kappalemäärä (Kuva 77), niin se helpottaa tulostajien työtä. Toinen vaihtoehto on kirjoittaa tulostajien tarvittavat tiedot sähköpostiin. Lähetä tiedostot osoitteeseen paino(at)mediasepat.fi viimeistään iltarastien pitoviikon maanantaina klo 8. Mediasepiltä pitäisi tulla kuittaus tiedostojen perille tulosta ja karttojen noudosta. Karttojen noutopaikka on Keskisuomalaisen infopiste Aholaidantie 5:ssä Starkkia vastapäätä. HUOM! Kannattaa tarkistaa kartat ja laskea, että karttoja on oikea määrä. Joskus on käynyt niin, että esim. karttoja on tulostettu liian vähän. Tällöin ehtii vielä tiistaiksi tulostuttaa puuttuvat lisäkartat.

34 Vihtavuoren Pamaus ry./jle 34/35 7 TIEDOSTOJEN TEKEMINEN REITTIHÄRVELIÄ VARTEN 1) Tee Kaikki rastit kartasta gif-tiedosto. Avaa iltarastien ratasuunnittelutiedosto (tässä MultamäkiRS.ocd) OCAD12:een, jos olet sulkenut tiedoston. Paina ylälaidan työkaluvalikon Koko kartta-painiketta ja sen jälkeen OCAD12-näytön oikeassa reunassa olevaa Esikatselu-painiketta (Kuva 78), jolloin ratojen esikatselu näkyy näytössä. Valitse Rata-kenttään Kaikki rastit (Kuva 78), jolloin Kuva 78 kaikki kartalle sijoitetut rastipisteet rastikoodeineen näkyvät karttapohjalla. Valitse ylävalikosta Tiedosto ja sen alta Vie tiedostoksi, jolloin OCAD12-näytön oikeaan reunaan avautuu kuvan 79 mukainen valikko. Valitse alasvetovalikosta tiedostomuodoksi GIF ja Resoluutio-kohtaan 300 dpi. Laita musta täppä kohtaan Kartan osa ja paina valikon Koko kartta-painiketta (Kuva 79). Laita täppä Paina Koko kartta-painiketta Muihin valintoihin ei tarvitse koskea. Kuva 79 Kartan kehyksen ympärille OCAD12:n näytössä tulee suorakaiteen muotoinen viiva, joka näyttää, mistä alueesta gif-tiedosto tehdään. Paina Vie-painiketta, jolloin näyttöön avautuu Valitse radat/sarjat-ikkuna (Kuva 80). Valitse kohta <Kaikki rastit> ja paina OK-painiketta. Valitse listasta < Kaikki rastit > Näyttöön avautuu Vie GIF-tiedostoksi-ikkuna. Valitse hakemisto (tässä Multamäki), johon tiedosto tallennetaan ja anna Tiedostonimi-kohtaan tallennettavan tiedoston nimi esim. Multam_KR. Paina Tallenna-painiketta, niin tiedosto luodaan. Kuva 80 2) Tee puhtaasta kartasta (ei ratamerkintöjä) gif-tiedosto. Paina OCAD12-näytön oikeassa reunassa oleva Esikatselu-painike (Kuva 78) pois päältä, kun Kaikki rastit gif-tiedosto on tehty. Tällöin ratojen esikatselu ei näy karttapohjalla, mutta ratasymbolit näkyvät. OCAD12-näytön oikeassa reunassa näkyy symbolikirjastossa rata-, rastimäärite- ja karttasymboleita (Kuva 81). Niiden oikealla puolella olevilla nuolipainikkeilla (Kuva 81) symboleita saa vieritettyä ruudulla. Piilotetaan symbolikirjastosta rata- ja rastimääritesymbolit siksi aikaa, että puhtaasta ilman ratamerkintöjä olevasta kartasta saadaan tehtyä gif-tiedosto.

35 Vihtavuoren Pamaus ry./jle 35/35 Paina hiiren vasenta painiketta symbolikirjaston ylimmän rivin vasemman ylänurkan symbolin päällä (tässä Lähtö), jolloin symbolin ympärillä alkaa vilkkumaan neliö (Kuva 81). Hae symbolilistasta näkyviin vierityspainikkeilla viimeinen ratasymboli (tässä Yhdistävä viiva), paina PC:n näppäimistön Shift-painike ( ) pohjaan ja paina hiiren vasenta painiketta viimeisen ratasymbolin päällä (Kuva 82). Tällöin symbolitiedoston kaikki rata- ja rastimääritesymbolit tukevat aktiivisiksi. Vapauta Shift-painike ja paina näppäimistön F4-painiketta, jolloin aktiivisena olevien symbolien päälle tulee ruksit (Kuva 83) eli valitut symbolit piilotettiin. Nyt karttapohja pitäisi olla puhdas (ei näy rata- eikä rastimääritesymboleita). Vierityspainike Paina hiiren vas. painiketta tässä Vierityspainike Paina PC:n näppäimistöltä Shift-painike (ontto nuoli ylös) pohjaan ja paina hiiren vas. painiketta tässä Paina PC:n näppäimistöltä F4-painiketta, jolloin aktiivisena olevien symb. päälle tulee ruksit Kuva 81 Kuva 82 Kuva 83 Valitse ylävalikosta Tiedosto ja sen alta Vie tiedostoksi, jolloin OCAD12- näytön oikeaan reunaan avautuu kuvan 79 mukainen valikko. Tee samat valinnat kuin Kaikki rastit karttaa tehtäessä eli GIF, 300 dpi jne. Kun Vie-painiketta on painettu, näytölle tulee varoitus näkymättömistä symboleista (Kuva 84). Paina OK-painiketta. Kuva 84 Näyttöön avautuu Valitse radat/sarjat-ikkuna (Kuva 80). Valitse kohta <Kaikki rastit> ja paina OK-painiketta. Näyttöön avautuu Vie GIF-tiedostoksi-ikkuna. Anna Tiedostonimi-kohtaan tallennettavan puhtaan kartan tiedoston nimi esim. Multam_Puhd ja paina Tallenna-painiketta, niin tiedosto luodaan. Sulje ratasuunnittelu ilman muutoksia. Lähetä tiedostot Multam_KR.gif ja Multam_Puhd.gif reittihärveliä varten sähköpostiosoitteeseen kuntorastit(at)vihtavuorenpamaus.net
