1 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 1/(12) OCAD 8 Ratamestarin tukena Kuten aina suunnistuksessa, niin myös tämä kannattaa tehdä oikeassa järjestyksessä, sillä jälkikäteen korjaamiset ovat aina työläitä. Työjärjestys OCAD 8 Ratamestarin tukena... 1 Työjärjestys Kartanvalinta ja alueen rajaamine Pohjakartan muokkaaminen tarvittaessa Värien ja Symbolien säätäminen Pohjakartan tallentaminen ja varmuuskopiointi Suunnistuksen ratojen suunnittelun aloittaminen Ratasuunnittelussa huomioitavat asetukset Rastien sijoittaminen, ratojen muodostaminen ja viimeistely Ratatiedostojen vienti, tuonti ja kokoaminen Rasti ~ Reitit Tulostaminen ja tulostusasetukset Kartanvalinta ja alueen rajaamine Tiedoston avaaminen Avaa tiedosto ja tarkista sen Mittakaava [Asetukset] valikosta. Yleensä on 15000, mutta joskus piirretään myös muihin mittakaavoihin. Ratasuunnittelu kannattaa tehdä samalla mittakaavalla. Mittakaava vaikuttaa myös symbolien asetuksiin, sillä Mittakaavassa on erikokoiset symbolit ja ne pitää säätää erikokoisiksi, kuin mittakaavan symbolit. Symboli valikosta kannatta katso mitä erikoissymboleita on käytetty (siis kartanpiirtäjän itse määrittämät symbolit). Usein samoja symboleita on useita eri numerolla, koska piirtäjä on halunnut sovittaa omia erikoiskohteitaan ahtaisiin paikkoihin. Esimerkiksi (pienet kumpareet 112.0) Nämä valitettavasti vaikeuttavat hyvän tulostekartan tekemistä koska jokaisen erikoissymbolin asetuksen joutuu säätämään erikseen. Siis ei pitäisi luoda omia erikoissymboleja!

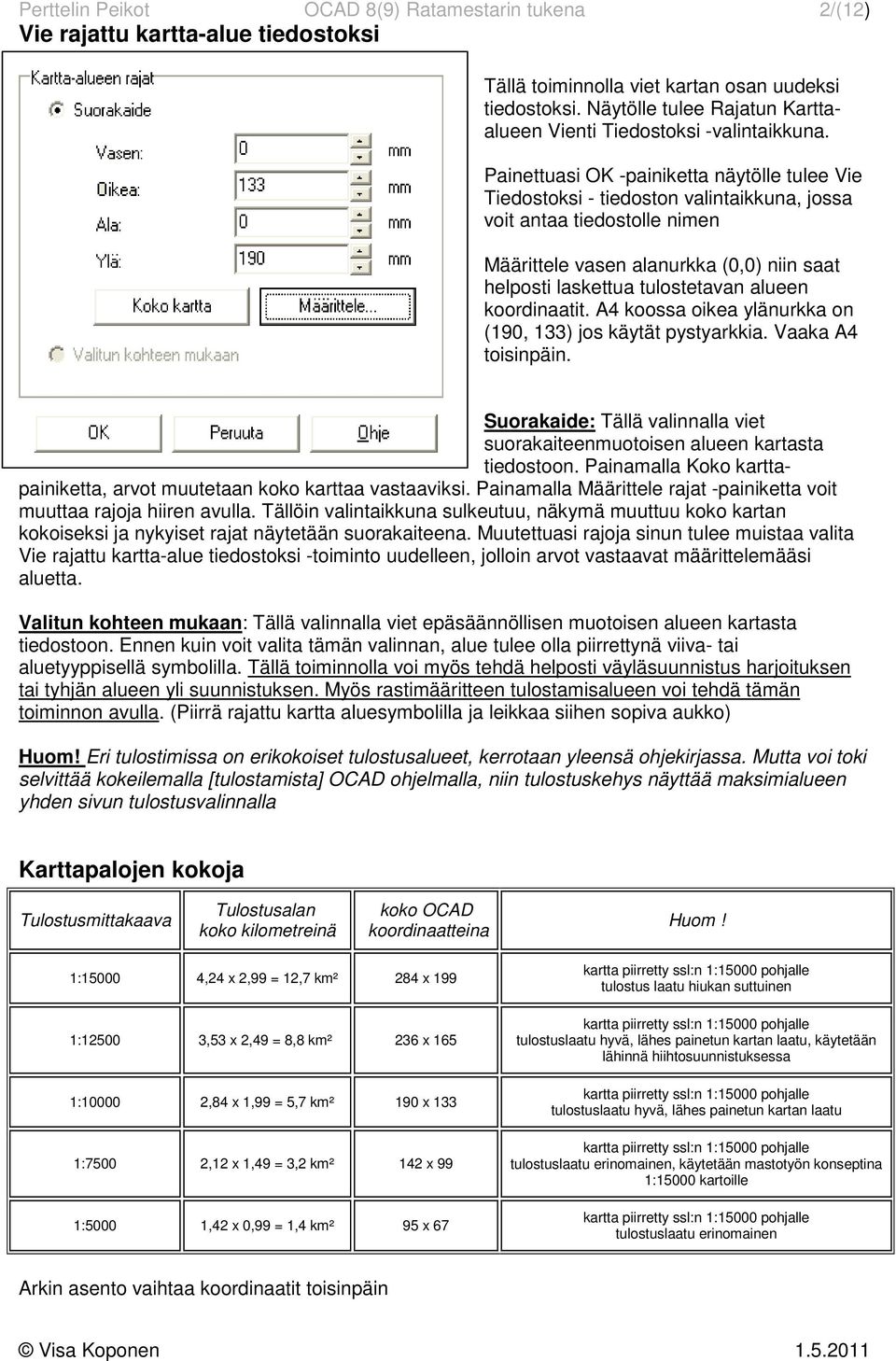

2 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 2/(12) Vie rajattu kartta-alue tiedostoksi Tällä toiminnolla viet kartan osan uudeksi tiedostoksi. Näytölle tulee Rajatun Karttaalueen Vienti Tiedostoksi -valintaikkuna. Painettuasi OK -painiketta näytölle tulee Vie Tiedostoksi - tiedoston valintaikkuna, jossa voit antaa tiedostolle nimen Määrittele vasen alanurkka (0,0) niin saat helposti laskettua tulostetavan alueen koordinaatit. A4 koossa oikea ylänurkka on (190, 133) jos käytät pystyarkkia. Vaaka A4 toisinpäin. Suorakaide: Tällä valinnalla viet suorakaiteenmuotoisen alueen kartasta tiedostoon. Painamalla Koko karttapainiketta, arvot muutetaan koko karttaa vastaaviksi. Painamalla Määrittele rajat -painiketta voit muuttaa rajoja hiiren avulla. Tällöin valintaikkuna sulkeutuu, näkymä muuttuu koko kartan kokoiseksi ja nykyiset rajat näytetään suorakaiteena. Muutettuasi rajoja sinun tulee muistaa valita Vie rajattu kartta-alue tiedostoksi -toiminto uudelleen, jolloin arvot vastaavat määrittelemääsi aluetta. Valitun kohteen mukaan: Tällä valinnalla viet epäsäännöllisen muotoisen alueen kartasta tiedostoon. Ennen kuin voit valita tämän valinnan, alue tulee olla piirrettynä viiva- tai aluetyyppisellä symbolilla. Tällä toiminnolla voi myös tehdä helposti väyläsuunnistus harjoituksen tai tyhjän alueen yli suunnistuksen. Myös rastimääritteen tulostamisalueen voi tehdä tämän toiminnon avulla. (Piirrä rajattu kartta aluesymbolilla ja leikkaa siihen sopiva aukko) Huom! Eri tulostimissa on erikokoiset tulostusalueet, kerrotaan yleensä ohjekirjassa. Mutta voi toki selvittää kokeilemalla [tulostamista] OCAD ohjelmalla, niin tulostuskehys näyttää maksimialueen yhden sivun tulostusvalinnalla Karttapalojen kokoja Tulostusmittakaava Tulostusalan koko kilometreinä koko OCAD koordinaatteina Huom! 1: ,24 x 2,99 = 12,7 km² 284 x 199 1: ,53 x 2,49 = 8,8 km² 236 x 165 1: ,84 x 1,99 = 5,7 km² 190 x 133 1:7500 2,12 x 1,49 = 3,2 km² 142 x 99 1:5000 1,42 x 0,99 = 1,4 km² 95 x 67 kartta piirretty ssl:n 1:15000 pohjalle tulostus laatu hiukan suttuinen kartta piirretty ssl:n 1:15000 pohjalle tulostuslaatu hyvä, lähes painetun kartan laatu, käytetään lähinnä hiihtosuunnistuksessa kartta piirretty ssl:n 1:15000 pohjalle tulostuslaatu hyvä, lähes painetun kartan laatu kartta piirretty ssl:n 1:15000 pohjalle tulostuslaatu erinomainen, käytetään mastotyön konseptina 1:15000 kartoille kartta piirretty ssl:n 1:15000 pohjalle tulostuslaatu erinomainen Arkin asento vaihtaa koordinaatit toisinpäin

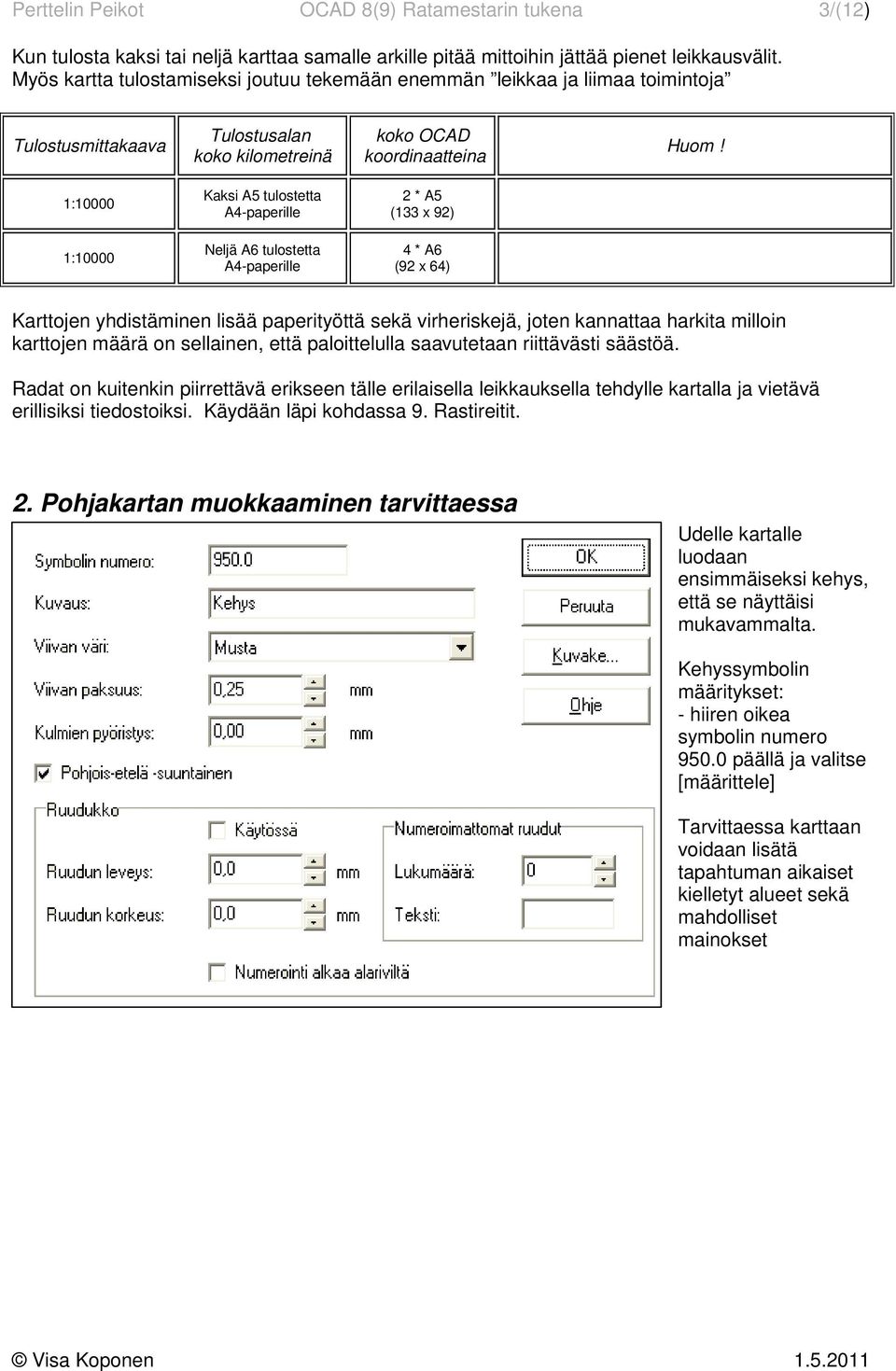

3 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 3/(12) Kun tulosta kaksi tai neljä karttaa samalle arkille pitää mittoihin jättää pienet leikkausvälit. Myös kartta tulostamiseksi joutuu tekemään enemmän leikkaa ja liimaa toimintoja Tulostusmittakaava Tulostusalan koko kilometreinä koko OCAD koordinaatteina Huom! 1:10000 Kaksi A5 tulostetta A4-paperille 2 * A5 (133 x 92) 1:10000 Neljä A6 tulostetta A4-paperille 4 * A6 (92 x 64) Karttojen yhdistäminen lisää paperityöttä sekä virheriskejä, joten kannattaa harkita milloin karttojen määrä on sellainen, että paloittelulla saavutetaan riittävästi säästöä. Radat on kuitenkin piirrettävä erikseen tälle erilaisella leikkauksella tehdylle kartalla ja vietävä erillisiksi tiedostoiksi. Käydään läpi kohdassa 9. Rastireitit. 2. Pohjakartan muokkaaminen tarvittaessa Udelle kartalle luodaan ensimmäiseksi kehys, että se näyttäisi mukavammalta. Kehyssymbolin määritykset: - hiiren oikea symbolin numero päällä ja valitse [määrittele] Tarvittaessa karttaan voidaan lisätä tapahtuman aikaiset kielletyt alueet sekä mahdolliset mainokset

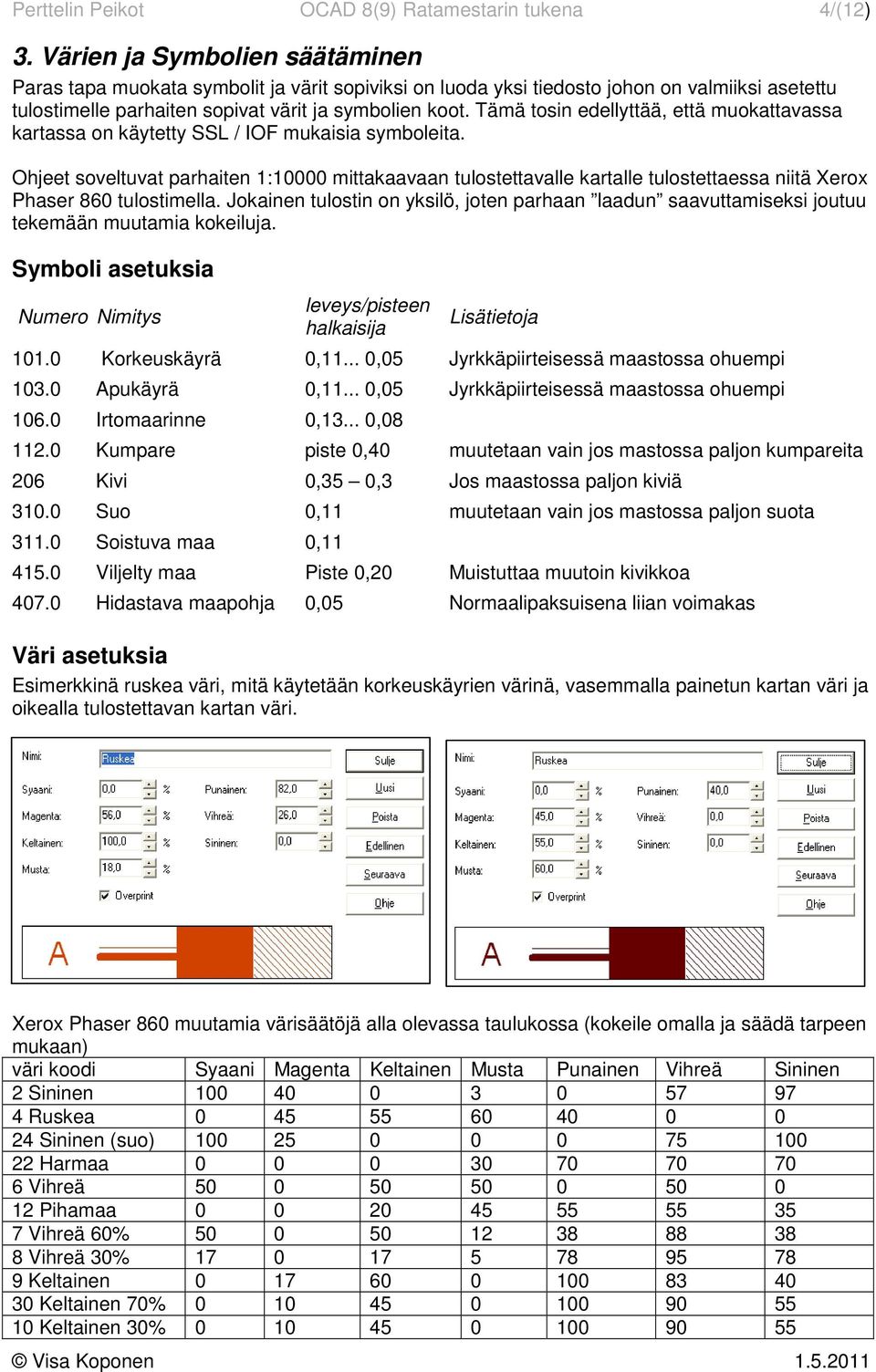

4 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 4/(12) 3. Värien ja Symbolien säätäminen Paras tapa muokata symbolit ja värit sopiviksi on luoda yksi tiedosto johon on valmiiksi asetettu tulostimelle parhaiten sopivat värit ja symbolien koot. Tämä tosin edellyttää, että muokattavassa kartassa on käytetty SSL / IOF mukaisia symboleita. Ohjeet soveltuvat parhaiten 1:10000 mittakaavaan tulostettavalle kartalle tulostettaessa niitä Xerox Phaser 860 tulostimella. Jokainen tulostin on yksilö, joten parhaan laadun saavuttamiseksi joutuu tekemään muutamia kokeiluja. Symboli asetuksia Numero Nimitys leveys/pisteen halkaisija Lisätietoja Korkeuskäyrä 0, ,05 Jyrkkäpiirteisessä maastossa ohuempi Apukäyrä 0, ,05 Jyrkkäpiirteisessä maastossa ohuempi Irtomaarinne 0, , Kumpare piste 0,40 muutetaan vain jos mastossa paljon kumpareita 206 Kivi 0,35 0,3 Jos maastossa paljon kiviä Suo 0,11 muutetaan vain jos mastossa paljon suota Soistuva maa 0, Viljelty maa Piste 0,20 Muistuttaa muutoin kivikkoa Hidastava maapohja 0,05 Normaalipaksuisena liian voimakas Väri asetuksia Esimerkkinä ruskea väri, mitä käytetään korkeuskäyrien värinä, vasemmalla painetun kartan väri ja oikealla tulostettavan kartan väri. Xerox Phaser 860 muutamia värisäätöjä alla olevassa taulukossa (kokeile omalla ja säädä tarpeen mukaan) väri koodi Syaani Magenta Keltainen Musta Punainen Vihreä Sininen 2 Sininen Ruskea Sininen (suo) Harmaa Vihreä Pihamaa Vihreä 60% Vihreä 30% Keltainen Keltainen 70% Keltainen 30%

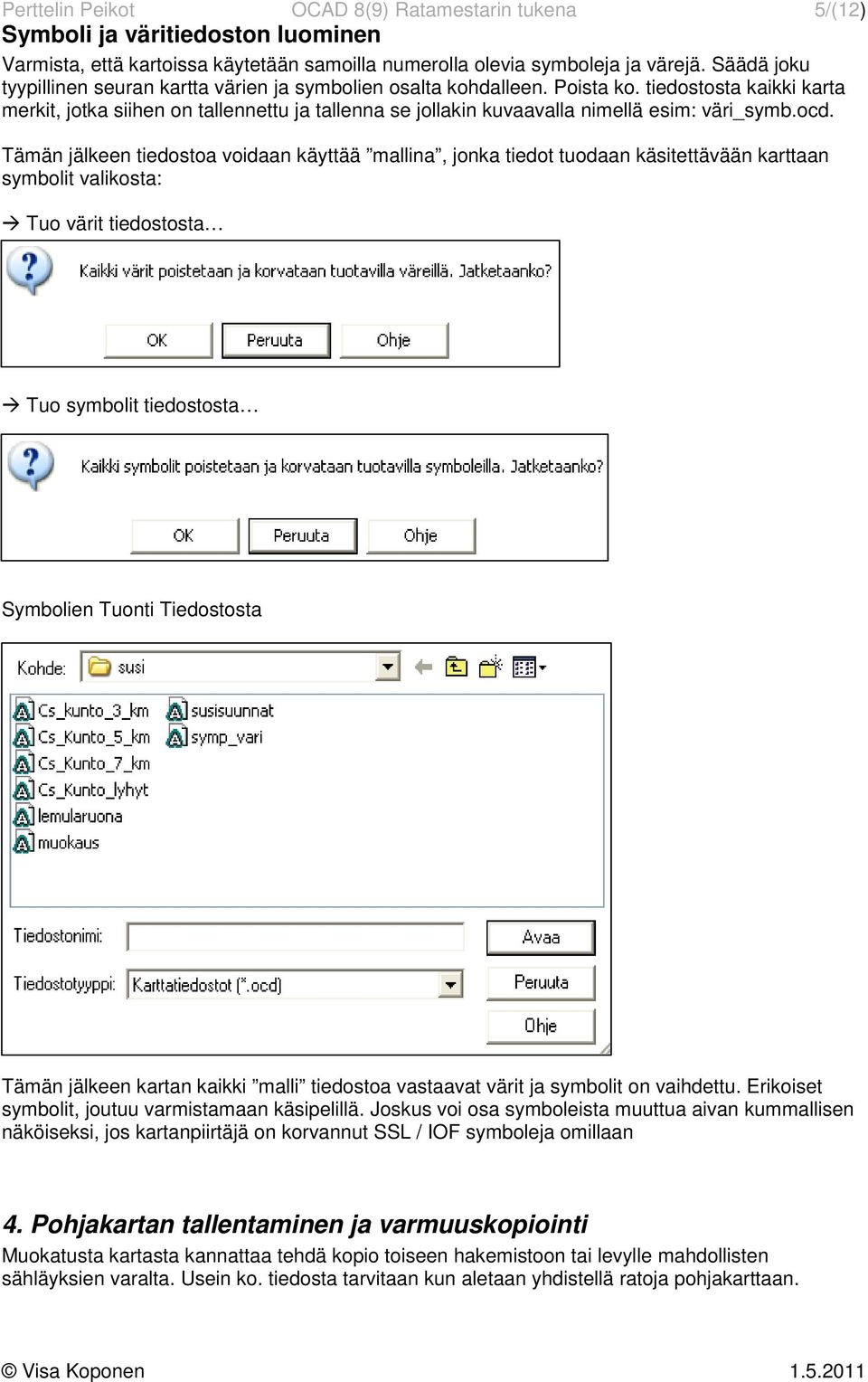

5 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 5/(12) Symboli ja väritiedoston luominen Varmista, että kartoissa käytetään samoilla numerolla olevia symboleja ja värejä. Säädä joku tyypillinen seuran kartta värien ja symbolien osalta kohdalleen. Poista ko. tiedostosta kaikki karta merkit, jotka siihen on tallennettu ja tallenna se jollakin kuvaavalla nimellä esim: väri_symb.ocd. Tämän jälkeen tiedostoa voidaan käyttää mallina, jonka tiedot tuodaan käsitettävään karttaan symbolit valikosta: Tuo värit tiedostosta Tuo symbolit tiedostosta Symbolien Tuonti Tiedostosta Tämän jälkeen kartan kaikki malli tiedostoa vastaavat värit ja symbolit on vaihdettu. Erikoiset symbolit, joutuu varmistamaan käsipelillä. Joskus voi osa symboleista muuttua aivan kummallisen näköiseksi, jos kartanpiirtäjä on korvannut SSL / IOF symboleja omillaan 4. Pohjakartan tallentaminen ja varmuuskopiointi Muokatusta kartasta kannattaa tehdä kopio toiseen hakemistoon tai levylle mahdollisten sähläyksien varalta. Usein ko. tiedosta tarvitaan kun aletaan yhdistellä ratoja pohjakarttaan.

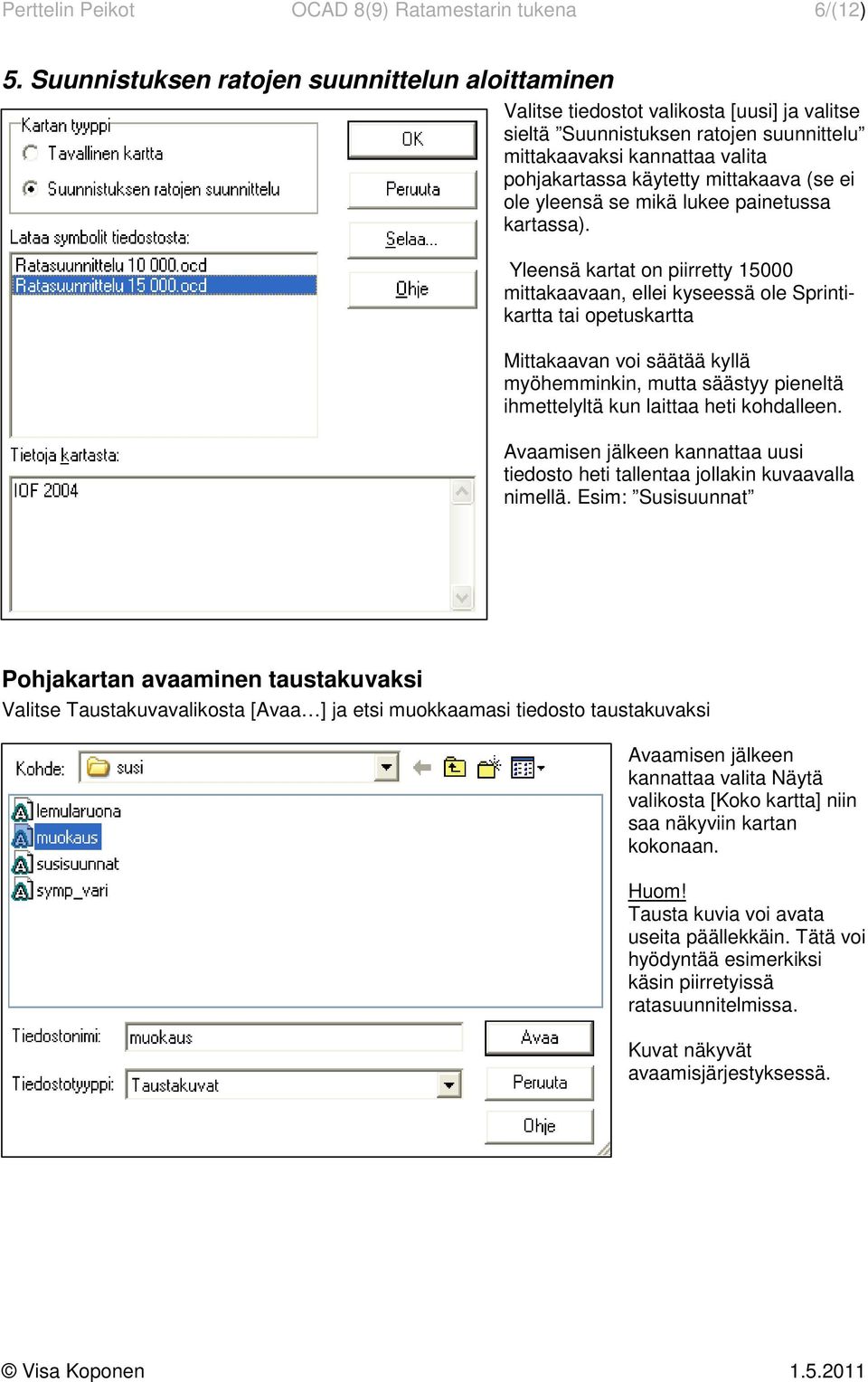

6 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 6/(12) 5. Suunnistuksen ratojen suunnittelun aloittaminen Valitse tiedostot valikosta [uusi] ja valitse sieltä Suunnistuksen ratojen suunnittelu mittakaavaksi kannattaa valita pohjakartassa käytetty mittakaava (se ei ole yleensä se mikä lukee painetussa kartassa). Yleensä kartat on piirretty mittakaavaan, ellei kyseessä ole Sprintikartta tai opetuskartta Mittakaavan voi säätää kyllä myöhemminkin, mutta säästyy pieneltä ihmettelyltä kun laittaa heti kohdalleen. Avaamisen jälkeen kannattaa uusi tiedosto heti tallentaa jollakin kuvaavalla nimellä. Esim: Susisuunnat Pohjakartan avaaminen taustakuvaksi Valitse Taustakuvavalikosta [Avaa ] ja etsi muokkaamasi tiedosto taustakuvaksi Avaamisen jälkeen kannattaa valita Näytä valikosta [Koko kartta] niin saa näkyviin kartan kokonaan. Huom! Tausta kuvia voi avata useita päällekkäin. Tätä voi hyödyntää esimerkiksi käsin piirretyissä ratasuunnitelmissa. Kuvat näkyvät avaamisjärjestyksessä.

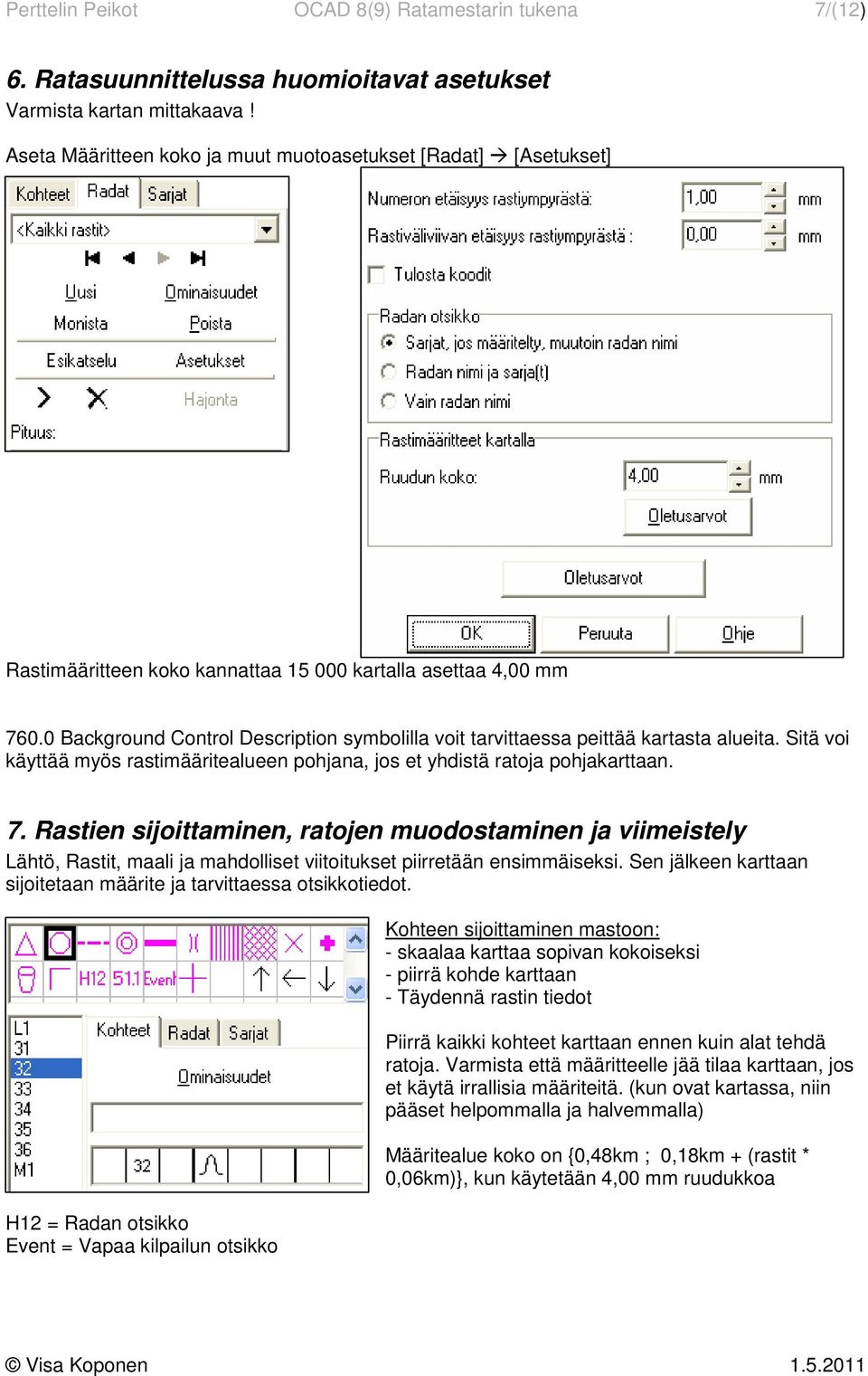

7 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 7/(12) 6. Ratasuunnittelussa huomioitavat asetukset Varmista kartan mittakaava! Aseta Määritteen koko ja muut muotoasetukset [Radat] [Asetukset] Rastimääritteen koko kannattaa kartalla asettaa 4,00 mm Background Control Description symbolilla voit tarvittaessa peittää kartasta alueita. Sitä voi käyttää myös rastimääritealueen pohjana, jos et yhdistä ratoja pohjakarttaan. 7. Rastien sijoittaminen, ratojen muodostaminen ja viimeistely Lähtö, Rastit, maali ja mahdolliset viitoitukset piirretään ensimmäiseksi. Sen jälkeen karttaan sijoitetaan määrite ja tarvittaessa otsikkotiedot. H12 = Radan otsikko Event = Vapaa kilpailun otsikko Kohteen sijoittaminen mastoon: - skaalaa karttaa sopivan kokoiseksi - piirrä kohde karttaan - Täydennä rastin tiedot Piirrä kaikki kohteet karttaan ennen kuin alat tehdä ratoja. Varmista että määritteelle jää tilaa karttaan, jos et käytä irrallisia määriteitä. (kun ovat kartassa, niin pääset helpommalla ja halvemmalla) Määritealue koko on {0,48km ; 0,18km + (rastit * 0,06km)}, kun käytetään 4,00 mm ruudukkoa

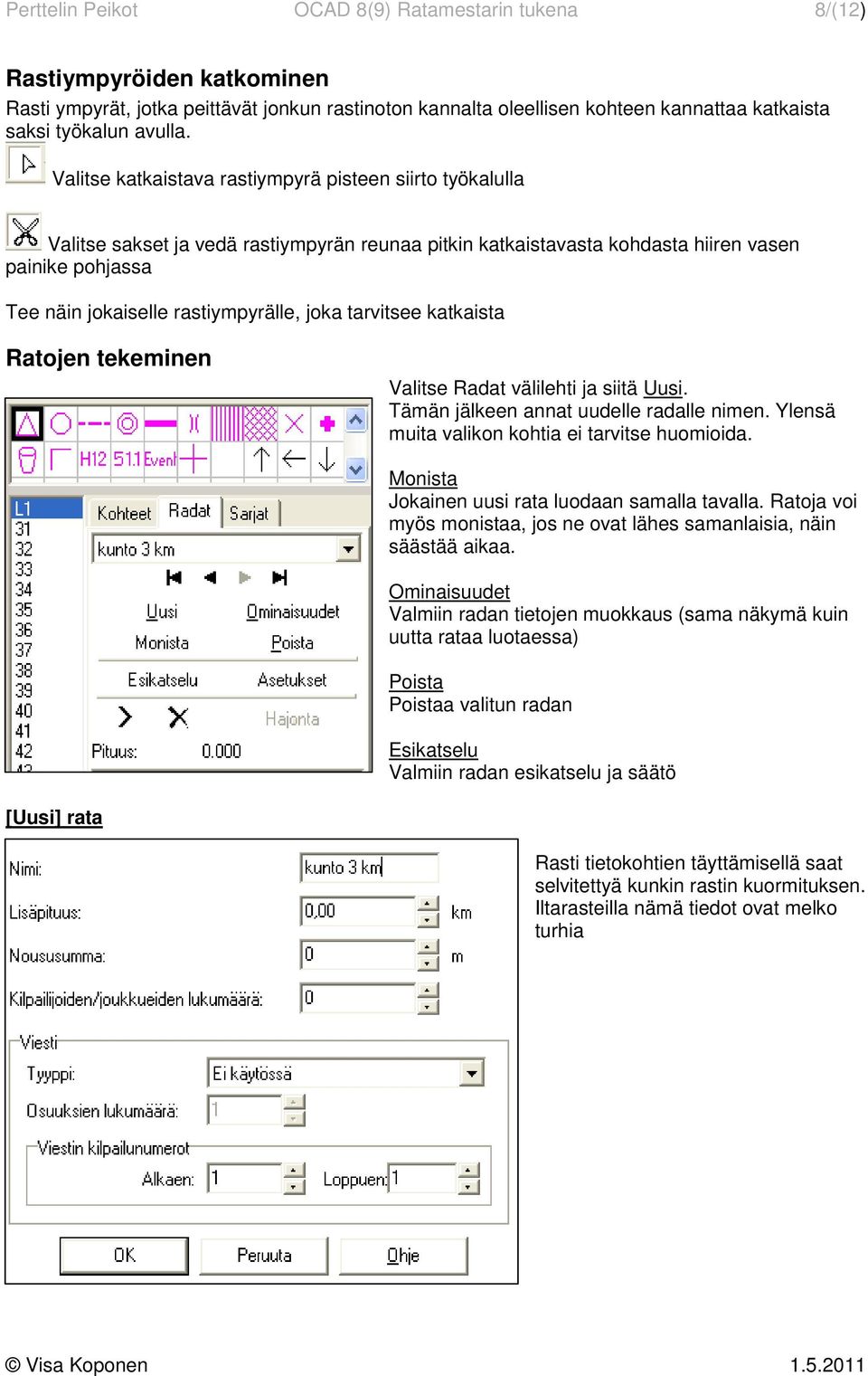

8 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 8/(12) Rastiympyröiden katkominen Rasti ympyrät, jotka peittävät jonkun rastinoton kannalta oleellisen kohteen kannattaa katkaista saksi työkalun avulla. Valitse katkaistava rastiympyrä pisteen siirto työkalulla Valitse sakset ja vedä rastiympyrän reunaa pitkin katkaistavasta kohdasta hiiren vasen painike pohjassa Tee näin jokaiselle rastiympyrälle, joka tarvitsee katkaista Ratojen tekeminen Valitse Radat välilehti ja siitä Uusi. Tämän jälkeen annat uudelle radalle nimen. Ylensä muita valikon kohtia ei tarvitse huomioida. Monista Jokainen uusi rata luodaan samalla tavalla. Ratoja voi myös monistaa, jos ne ovat lähes samanlaisia, näin säästää aikaa. Ominaisuudet Valmiin radan tietojen muokkaus (sama näkymä kuin uutta rataa luotaessa) Poista Poistaa valitun radan Esikatselu Valmiin radan esikatselu ja säätö [Uusi] rata Rasti tietokohtien täyttämisellä saat selvitettyä kunkin rastin kuormituksen. Iltarasteilla nämä tiedot ovat melko turhia

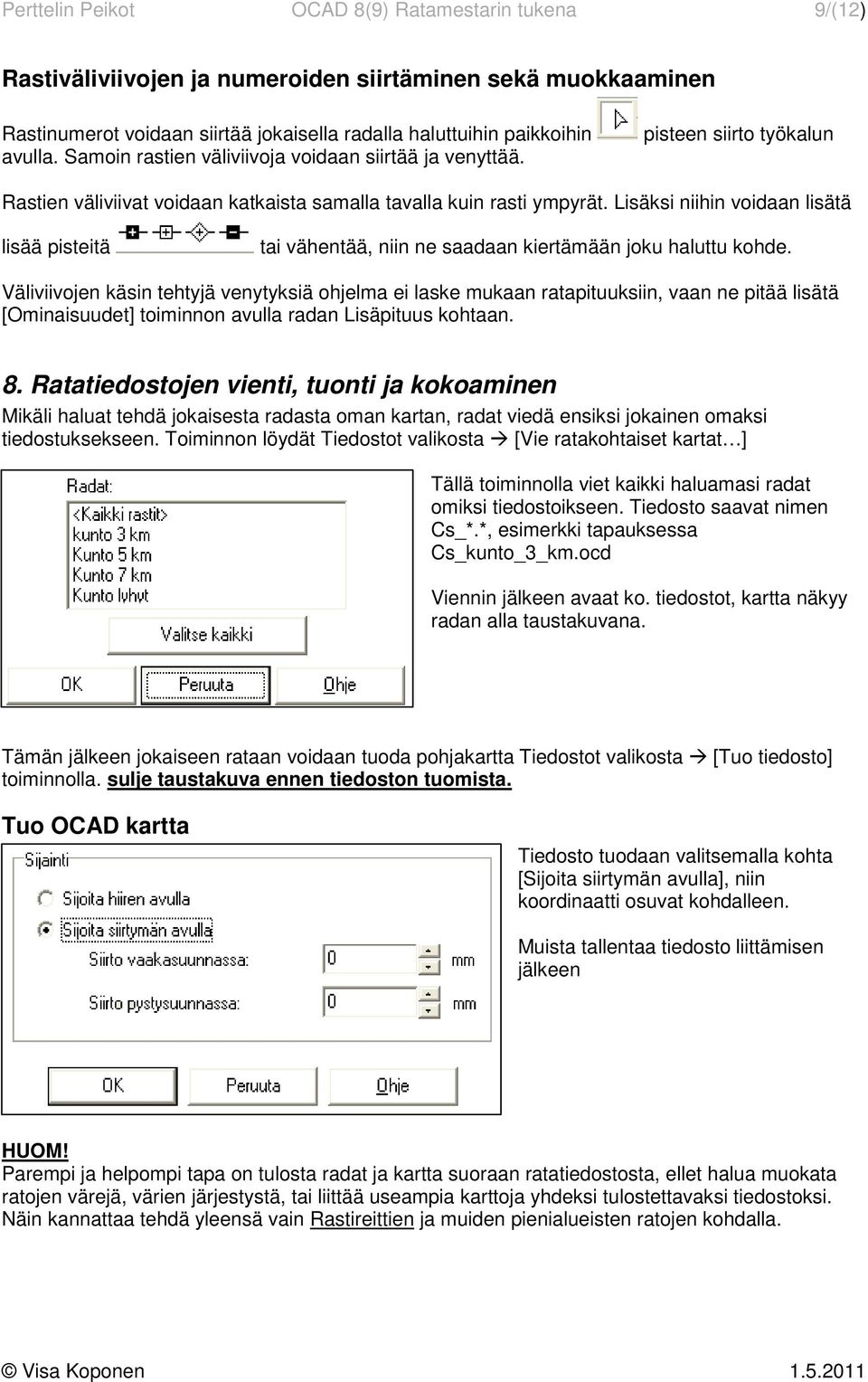

9 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 9/(12) Rastiväliviivojen ja numeroiden siirtäminen sekä muokkaaminen Rastinumerot voidaan siirtää jokaisella radalla haluttuihin paikkoihin avulla. Samoin rastien väliviivoja voidaan siirtää ja venyttää. pisteen siirto työkalun Rastien väliviivat voidaan katkaista samalla tavalla kuin rasti ympyrät. Lisäksi niihin voidaan lisätä lisää pisteitä tai vähentää, niin ne saadaan kiertämään joku haluttu kohde. Väliviivojen käsin tehtyjä venytyksiä ohjelma ei laske mukaan ratapituuksiin, vaan ne pitää lisätä [Ominaisuudet] toiminnon avulla radan Lisäpituus kohtaan. 8. Ratatiedostojen vienti, tuonti ja kokoaminen Mikäli haluat tehdä jokaisesta radasta oman kartan, radat viedä ensiksi jokainen omaksi tiedostuksekseen. Toiminnon löydät Tiedostot valikosta [Vie ratakohtaiset kartat ] Tällä toiminnolla viet kaikki haluamasi radat omiksi tiedostoikseen. Tiedosto saavat nimen Cs_*.*, esimerkki tapauksessa Cs_kunto_3_km.ocd Viennin jälkeen avaat ko. tiedostot, kartta näkyy radan alla taustakuvana. Tämän jälkeen jokaiseen rataan voidaan tuoda pohjakartta Tiedostot valikosta [Tuo tiedosto] toiminnolla. sulje taustakuva ennen tiedoston tuomista. Tuo OCAD kartta Tiedosto tuodaan valitsemalla kohta [Sijoita siirtymän avulla], niin koordinaatti osuvat kohdalleen. Muista tallentaa tiedosto liittämisen jälkeen HUOM! Parempi ja helpompi tapa on tulosta radat ja kartta suoraan ratatiedostosta, ellet halua muokata ratojen värejä, värien järjestystä, tai liittää useampia karttoja yhdeksi tulostettavaksi tiedostoksi. Näin kannattaa tehdä yleensä vain Rastireittien ja muiden pienialueisten ratojen kohdalla.

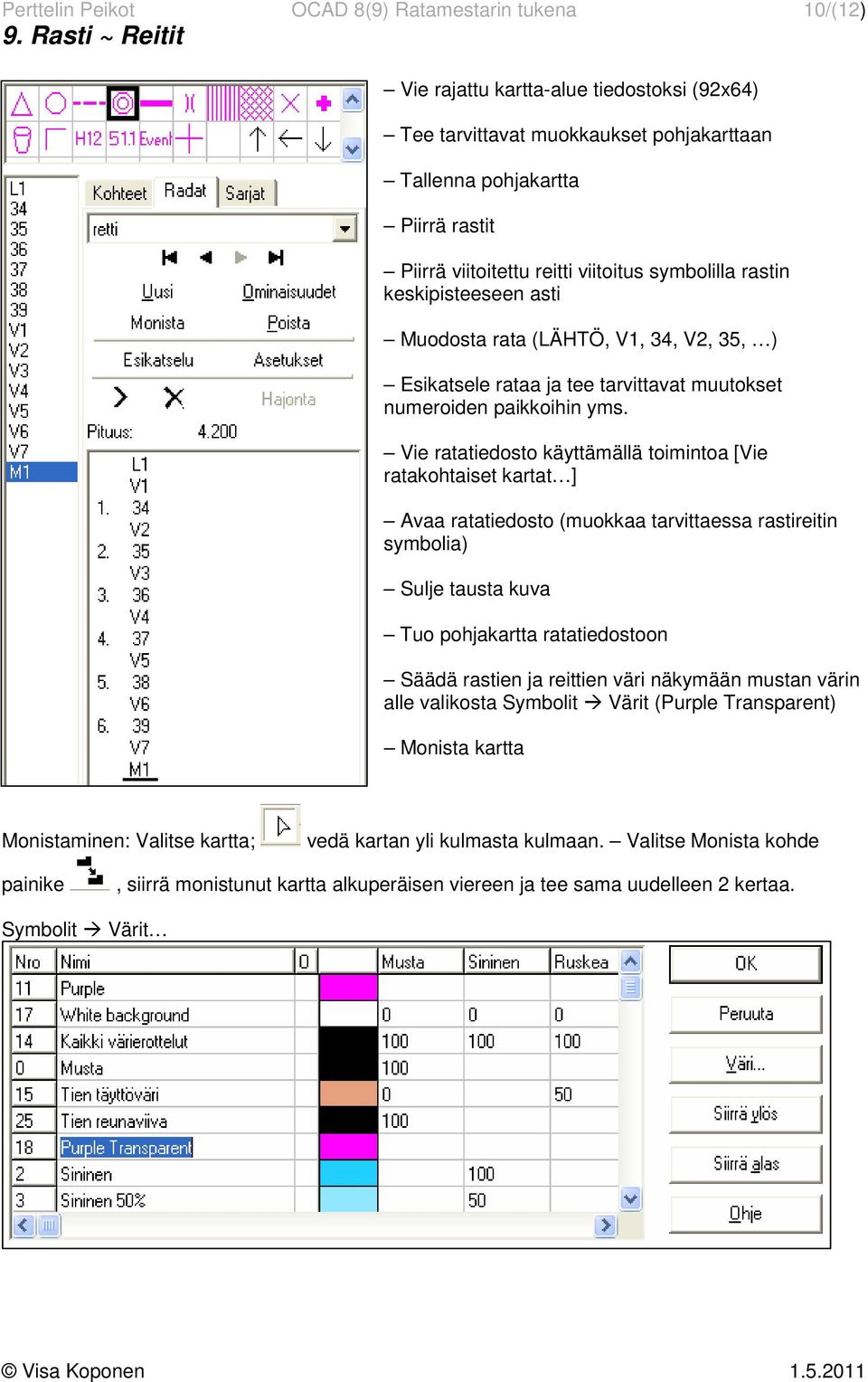

10 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 10/(12) 9. Rasti ~ Reitit Vie rajattu kartta-alue tiedostoksi (92x64) Tee tarvittavat muokkaukset pohjakarttaan Tallenna pohjakartta Piirrä rastit Piirrä viitoitettu reitti viitoitus symbolilla rastin keskipisteeseen asti Muodosta rata (LÄHTÖ, V1, 34, V2, 35, ) Esikatsele rataa ja tee tarvittavat muutokset numeroiden paikkoihin yms. Vie ratatiedosto käyttämällä toimintoa [Vie ratakohtaiset kartat ] Avaa ratatiedosto (muokkaa tarvittaessa rastireitin symbolia) Sulje tausta kuva Tuo pohjakartta ratatiedostoon Säädä rastien ja reittien väri näkymään mustan värin alle valikosta Symbolit Värit (Purple Transparent) Monista kartta Monistaminen: Valitse kartta; vedä kartan yli kulmasta kulmaan. Valitse Monista kohde painike, siirrä monistunut kartta alkuperäisen viereen ja tee sama uudelleen 2 kertaa. Symbolit Värit

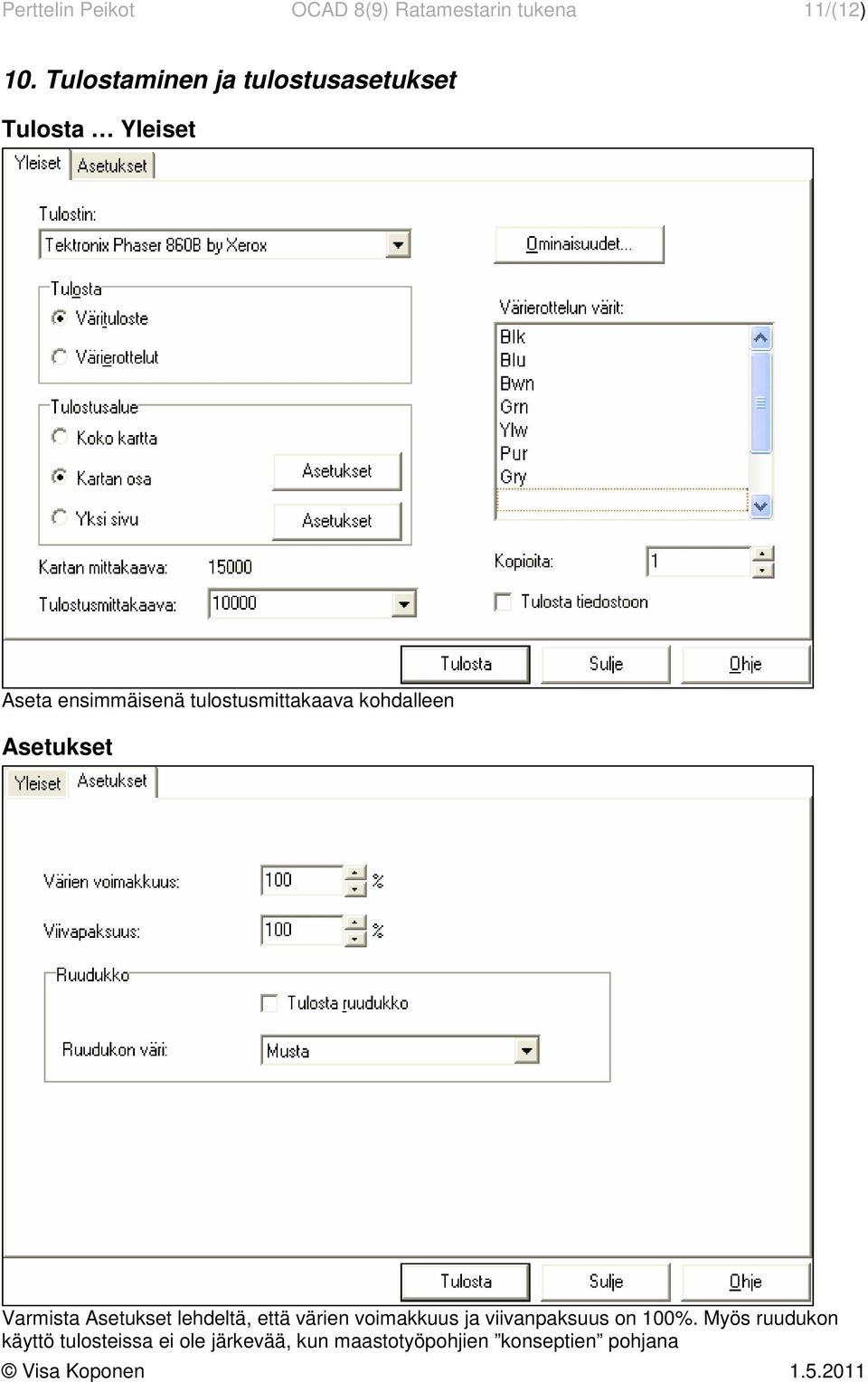

11 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 11/(12) 10. Tulostaminen ja tulostusasetukset Tulosta Yleiset Aseta ensimmäisenä tulostusmittakaava kohdalleen Asetukset Varmista Asetukset lehdeltä, että värien voimakkuus ja viivanpaksuus on 100%. Myös ruudukon käyttö tulosteissa ei ole järkevää, kun maastotyöpohjien konseptien pohjana

12 Perttelin Peikot OCAD 8(9) Ratamestarin tukena 12/(12) Kartan osa, Asetukset Aseta rajattu kartta-alue (Tulostus) Tulostettaessa karttoja, kannattaa valita Painike [Yksi sivu] ja klikata sitä hiirellä. Sen jälkeen valitset [Määrittele], joka näyttää kartan päällä kehyksen alueesta, mikä tulostetaan. Siirrä / Kohdista alue niin että se osuu kokonaan tulostettavan kartan päälle. Toiminnon aikana voi myös skaalata karttaa. Huom! Älä venytä kehyksen kokoa silla se sekoittaa kaiken. Jos kartta ei mahdu kehykseen, niin olet rajannut liian suuren alueen käyttämällesi tulostimelle. Kunto tapahtumissa tätä voi joskus huijata muuttamalla mittakaavan esimerkiksi 10200, niin kartta saata jo sopia tulostettavaksi. Mutta suosittelen heti opettelemaan oman tulostimen sallimat kartta koot! Ominaisuudet Tulostin Ominaisuuksista asetat paperin suunnan, sekä paljon muuta epäoleellista tulostimeen liittyvää. Esimerkiksi: Kaksipuolinen tulostus Tulostuksen laatu Väriemuloinnit Skaalaus Lajittelu PostScript - asetukset Jne.
