1 Lon-verkkotyökalu LNT 505 Ostajan opas

2

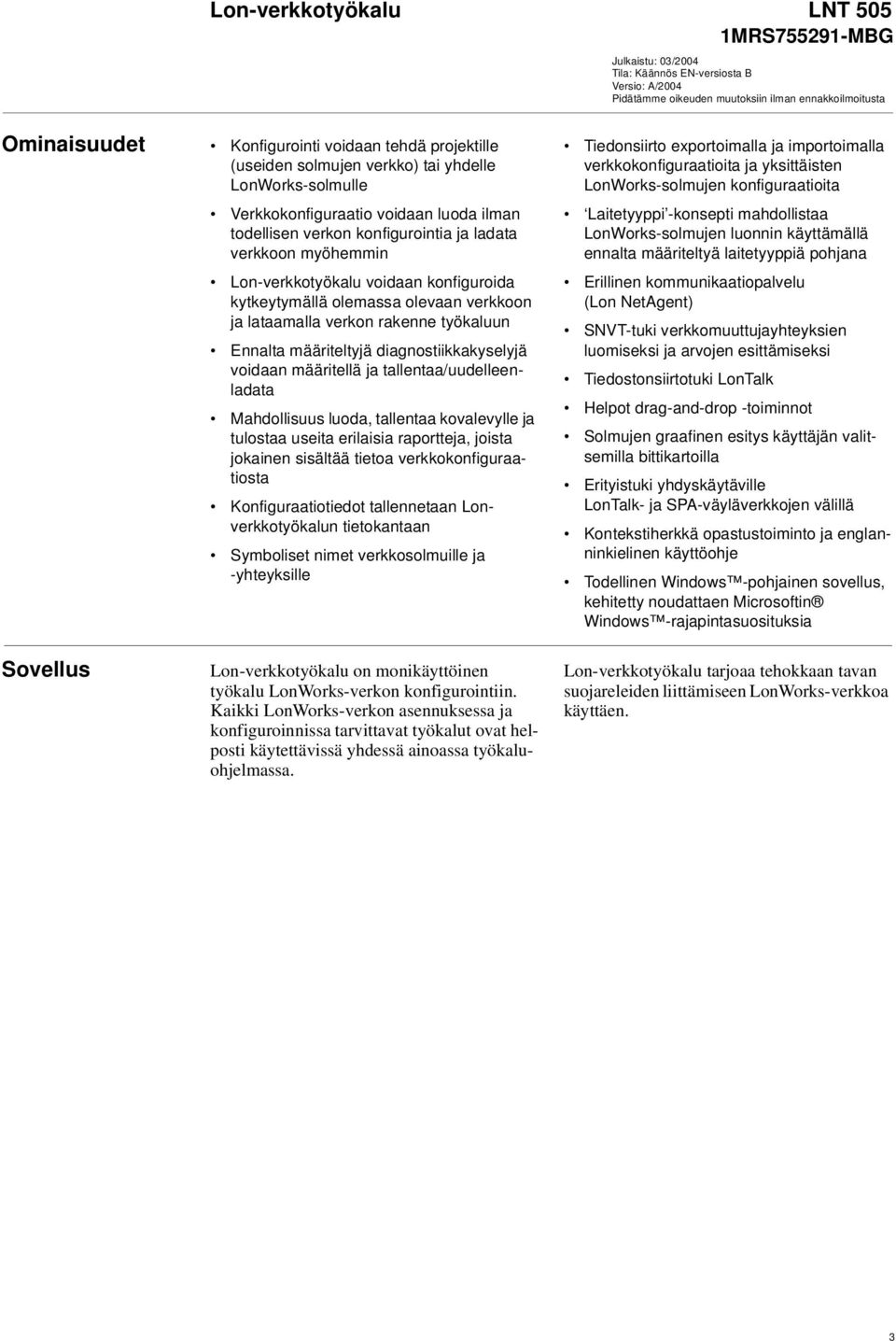

3 Lon-verkkotyökalu LNT 505 1MRS MBG Julkaistu: 03/2004 Tila: Käännös EN-versiosta B Versio: A/2004 Pidätämme oikeuden muutoksiin ilman ennakkoilmoitusta Ominaisuudet Konfigurointi voidaan tehdä projektille (useiden solmujen verkko) tai yhdelle LonWorks-solmulle Verkkokonfiguraatio voidaan luoda ilman todellisen verkon konfigurointia ja ladata verkkoon myöhemmin Lon-verkkotyökalu voidaan konfiguroida kytkeytymällä olemassa olevaan verkkoon ja lataamalla verkon rakenne työkaluun Ennalta määriteltyjä diagnostiikkakyselyjä voidaan määritellä ja tallentaa/uudelleenladata Mahdollisuus luoda, tallentaa kovalevylle ja tulostaa useita erilaisia raportteja, joista jokainen sisältää tietoa verkkokonfiguraatiosta Konfiguraatiotiedot tallennetaan Lonverkkotyökalun tietokantaan Symboliset nimet verkkosolmuille ja -yhteyksille Tiedonsiirto exportoimalla ja importoimalla verkkokonfiguraatioita ja yksittäisten LonWorks-solmujen konfiguraatioita Laitetyyppi -konsepti mahdollistaa LonWorks-solmujen luonnin käyttämällä ennalta määriteltyä laitetyyppiä pohjana Erillinen kommunikaatiopalvelu (Lon NetAgent) SNVT-tuki verkkomuuttujayhteyksien luomiseksi ja arvojen esittämiseksi Tiedostonsiirtotuki LonTalk Helpot drag-and-drop -toiminnot Solmujen graafinen esitys käyttäjän valitsemilla bittikartoilla Erityistuki yhdyskäytäville LonTalk- ja SPA-väyläverkkojen välillä Kontekstiherkkä opastustoiminto ja englanninkielinen käyttöohje Todellinen Windows -pohjainen sovellus, kehitetty noudattaen Microsoftin Windows -rajapintasuosituksia Sovellus Lon-verkkotyökalu on monikäyttöinen työkalu LonWorks-verkon konfigurointiin. Kaikki LonWorks-verkon asennuksessa ja konfiguroinnissa tarvittavat työkalut ovat helposti käytettävissä yhdessä ainoassa työkaluohjelmassa. Lon-verkkotyökalu tarjoaa tehokkaan tavan suojareleiden liittämiseen LonWorks-verkkoa käyttäen. 3

4 Lon-verkkotyökalu LNT 505 1MRS MBG Ohjelmisto Lon-verkkotyökalulla voidaan luoda projekti, joka sisältää useita LonWorks-solmuja, tai konfiguraatio voidaan kohdistaa yksittäiseen LonWorks-solmuun. Samalla työkalulla voidaan tehokkaasti käsitellä suuria järjestelmiä tai konfiguroida yhtä LonWorkslaitetta. Lon-verkkotyökalun avainkonsepti on laitetyyppi. Laitetyypit ovat mallipohjia laiteinstanssien (yksittäisten LonWorks-solmujen) luomiseen. Ennalta määriteltyjä laitetyyppejä käyttämällä peruskäyttäjä pystyy luomaan monitahoisia verkkokonfiguraatioita, eikä hänen tarvitse murehtia laitteiden rakenteita. Toisaalta pääkäyttäjä pystyy suunnittelemaan uusia laitetyyppejä ja muokkaamaan olemassa olevia laitetyyppejä laiteinstanssien luomisen yhetydessä. Jokainen LonWorks-laite on konfiguroitava ja asennettava verkkoon ennen kuin se pystyy kommunikoimaan muiden solmujen kanssa. Asennus sisältää yhden tai useamman Neuron-prosessorin konfigurointitaulukon päivityksen riippuen laitteen tehdasasetuksista ja halutusta verkkokonfiguraatiosta. Lon-verkkotyökalun avulla asennus sujuu vaivatta: Peruskäyttäjän tarvitsee antaa vähimmäistiedot, mutta työkalun paremmin tunteva pääkäyttäjä pystyy asettelemaan kaikkia laitteen asetuksia. Ennen kuin solmusta tulee toimiva, on luotava yhteydet. Solmun pitää olla yhteydessä muihin LonWorks-solmuihin (jotka myös on asennettu verkkoon). Yhteyksien luominen käsittää myös useiden konfigurointitaulukkojen päivittämisen. Lon-verkkotyökalu tarjoaa käyttäjäystävällisen tavan luoda konfigurointitiedot ja pitää ne järjestyksessä. Käytössä on oliomalli: Käyttäjä luo/muokkaa/poistaa yhteysolioita, jotka sisältävät attribuutteja, jotka määrittelevät yhteyden tulot ja lähdöt. Dokumentaatiotoiminnolla pystytään tuottamaan luonnollista kieltä olevaa informaatiota verkkokonfiguraatiosta. Yhteyksien luominen edellyttää tietolähteen ja -kohteen valitsemista. Kun käsitellään suuria verkkoja, joissa on monia isoja laitteita, mahdollisten lähteiden ja kohteiden määrä voi nousta useisiin tuhansiin. Lonverkkotyökalussa käytetään erillisiä ohjaimia solmujen ja niiden lähtöjen ja tulojen valinnassa, jotta yhteyksien luominen olisi niin helppoa kuin mahdollista. Lon-verkkotyökalu sisältää myös jokaiselle yhteydelle voimassa olevia oletusasetuksia, joten käyttäjän ei tarvitse tietää yhteyden yksityiskohtia. Lon-verkkotyökalussa on erityistuki yhdyskäytäville LonTalk- ja SPA-väyläverkkojen (SPA-ZC100) välillä: Kaikkia LonTalk- ja SPA-väyläverkkojen välisen yhdyskäytävän konfiguraatioasetuksia voidaan muokata työkalulla. Järjestelmäohjelmisto (pääohjelma) sisältää MicroSCADA:n asiakasversion sekä suunnittelu- ja konfigurointityökalut. 4

5 Lon-verkkotyökalu LNT 505 1MRS MBG Tekniset tiedot Taulukko 1: Järjestelmävaatimukset Laitteistovaatimukset Alusta IBM PC AT yhteensopiva PC, jossa on Intel Pentium -prosessori tai nopeampi Muisti Vähintään 32 MB RAM Kovalevy Vähintään 40 MB vapaata kovalevytilaa Graafinen näyttötapa VGA- tai SVGA-näyttö Muuta CD-ROM -asema Hiiri tai muu osoitinlaite LonWorks -liityntä PCLTA (PC LonTalk Adapter) Ohjelmistovaatimukset Käyttöjärjestelmä Microsoft Windows NT, versio 4.0 Ajurit Käytettävälle LonWorks -liitynnälle sopiva ajuri Lon-verkkotyökalun tarvitsemat ajurit tulevat LonWorks -yhteyden vaatiman laitteiston mukana. Taulukko 2: Ohjelmaparametrit Solmujen enimmäismäärä verkossa 700 Solmun verkkomuuttujien enimmäismäärä Verkkomuuttujayhteyksien enimmäismäärä 600 Reitittimien enimmäismäärä verkossa 50 LSG-laitteiden enimmäismäärä projektissa 255 Laitetyyppien enimmäismäärä LT asennuksessa Erityistä SPA-ZC 100 -tuki Tilaus Ilmoita tilauksen yhetydessä Tilaustiedot 1. Tyyppimerkintä ja määrä Tilausesimerkki LNT 505 (1MRS ), 1 kpl Toimitus sisältää yhden CD-ROM -levyn, jolla on LNT 505 -ohjelmisto ja dokumentaatio elektronisessa muodossa. Viitteet-kappaleessa luetellut käyttöohjeet ovat englanninkielisiä. 2. Asiakas 3. Aikaisemman LNT 505 -tuotteen versionumero 1.0.1c Tilausnumerot Lon-verkkotyöklau LNT 505 1MRS Viitteet Lisätietoja Installation and Commissioning Manual Operator s Manual 1MRS RUM 1MRS RUM Microsoft on Microsoft Corporationin rekisteröity tavaramerkki. Windows ja Windows NT ovat Microsoft Corporationin tavaramerkkejä. Intel ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä. IBM ja AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Echelon, LON, LonTalk ja Neuron ovat Echelon Corporationin rekisteröityjä tavaramerkkejä. LONWORKS on Echelon Corporationin tavaramerkki. Kaikki muut tuotenimet ovat niiden omistajien tavaramerkkejä, rekisteröityjä tavaramerkkejä tai palvelumerkkejä. 5

6 ABB Oy Sähkönjakeluautomaatio PL Vaasa Puh Fax
