1 V / N series 4.8 Asennusohje

2 Mirasys Oy. Kaikki oikeudet pidätetään. Mitään osaa tästä asiakirjasta ei saa jäljentää mihinkään tarkoitukseen. TUOTEMERKIT Mirasys, Mirasys DINA, Mirasys N, Mirasys V ja Mirasys NVR Pro ovat Mirasys Oy:n tuotemerkkejä. Microsoft ja Windows ovat Microsoft Corparationin tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloisssa ja/tai muissa maissa. Muut tuote- ja yritysnimet voivat olla omistajiensa rekisteröityjä tuotemerkkejä. TEKIJÄNOIKEUDET Joidenkin tämän ohjelman osien tekijänoikeudet kuuluvat muille tahoille seuraavasti: DirectSkin OCX WindowBlinds: DirectSkin OCX Stardock log4net Copyright The Apache Software Foundation MD5 Copyright (C) , RSA Data Security, Inc. Created All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing the derived work. RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. Windows Media Format Components This product includes technology owned by Microsoft Corporation and under a license from Microsoft Licensing, GP. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft Corporation and/or Microsoft Licensing, GP as applicable. Xerces This product includes software developed by the Apache Software Foundation ( Copyright 1999 The Apache Software Foundation. All rights reserved.

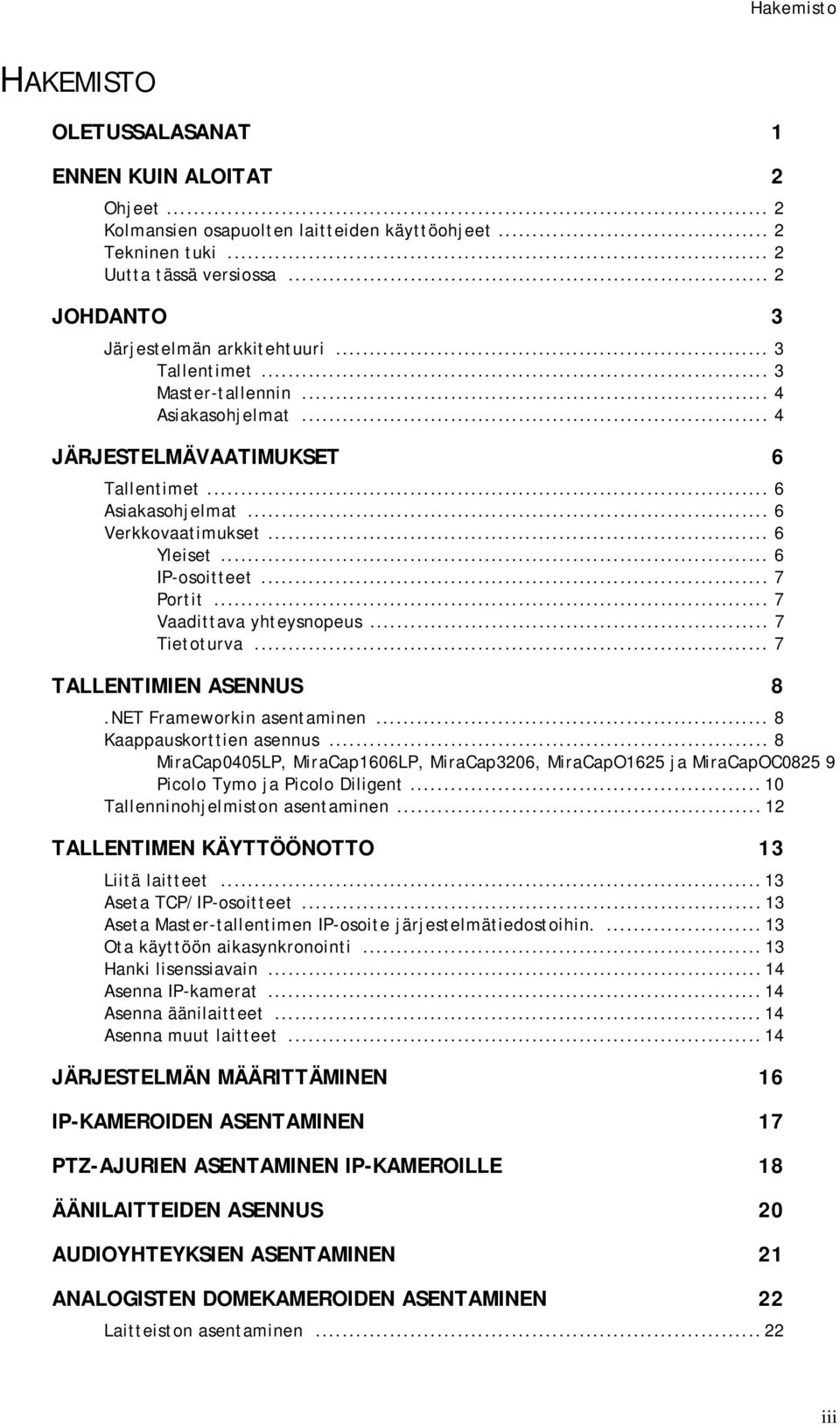

3 Hakemisto HAKEMISTO OLETUSSALASANAT 1 ENNEN KUIN ALOITAT 2 Ohjeet... 2 Kolmansien osapuolten laitteiden käyttöohjeet... 2 Tekninen tuki... 2 Uutta tässä versiossa... 2 JOHDANTO 3 Järjestelmän arkkitehtuuri... 3 Tallentimet... 3 Master-tallennin... 4 Asiakasohjelmat... 4 JÄRJESTELMÄVAATIMUKSET 6 Tallentimet... 6 Asiakasohjelmat... 6 Verkkovaatimukset... 6 Yleiset... 6 IP-osoitteet... 7 Portit... 7 Vaadittava yhteysnopeus... 7 Tietoturva... 7 TALLENTIMIEN ASENNUS 8.NET Frameworkin asentaminen... 8 Kaappauskorttien asennus... 8 MiraCap0405LP, MiraCap1606LP, MiraCap3206, MiraCapO1625 ja MiraCapOC Picolo Tymo ja Picolo Diligent Tallenninohjelmiston asentaminen TALLENTIMEN KÄYTTÖÖNOTTO 13 Liitä laitteet Aseta TCP/IP-osoitteet Aseta Master-tallentimen IP-osoite järjestelmätiedostoihin Ota käyttöön aikasynkronointi Hanki lisenssiavain Asenna IP-kamerat Asenna äänilaitteet Asenna muut laitteet JÄRJESTELMÄN MÄÄRITTÄMINEN 16 IP-KAMEROIDEN ASENTAMINEN 17 PTZ-AJURIEN ASENTAMINEN IP-KAMEROILLE 18 ÄÄNILAITTEIDEN ASENNUS 20 AUDIOYHTEYKSIEN ASENTAMINEN 21 ANALOGISTEN DOMEKAMEROIDEN ASENTAMINEN 22 Laitteiston asentaminen iii

4 Hakemisto Useiden domekameroiden asentaminen Lisäsarjaporttikortin käyttäminen Kameroiden ketjuttaminen Yhdistelmä Kytkennät Yksisuuntainen kytkentä Kaksisuuntainen kytkentä Kameraosoitteet Kamera-ajurin asentaminen PELCO KBD300A -NÄPPÄIMISTÖN POISTAMINEN 29 VIDEOMATRIISIEN ASENTAMINEN 30 Pelco CM6700 -videomatriisin asentaminen Bewator Visilynx 3i -videomatriisin asentaminen DIGITAALITULOJEN JA -LÄHTÖJEN KYTKEMINEN 33 WATCHDOG-TOIMINNON OTTAMINEN KÄYTTÖÖN 34 ASENNA ETÄOHJELMAT 35.NET Frameworkin asentaminen Asiakasohjelmien asentaminen Yhteensopivuus PÄIVITTÄMINEN 37 Tallentimen päivittäminen Asiakasohjelmien päivittäminen Asentaminen Pelco-domekameroiden asetukset Kamera-ajurin asentaminen Domekamera-ajurin asentaminen Muiden domekameroiden asetusten määrittäminen Kamera-asetusten vaihtoehdot Yhteysasetukset iv

5 Oletussalasanat Oletussalasanat Microsoft Windows Käyttäjänimi: dvr Salasana: 32dvr System Manager ja Workstation Käyttäjänimi: Admin Salasana: 0308 Oletuskäyttäjätunnusta ja salasanaa ei kannata käyttää edes suljetussa verkossa. Varmista asennuksen jälkeen, etteivät oletustunnukset ole käytössä. Mirasys V / N series 4.8 Asennusohje 1

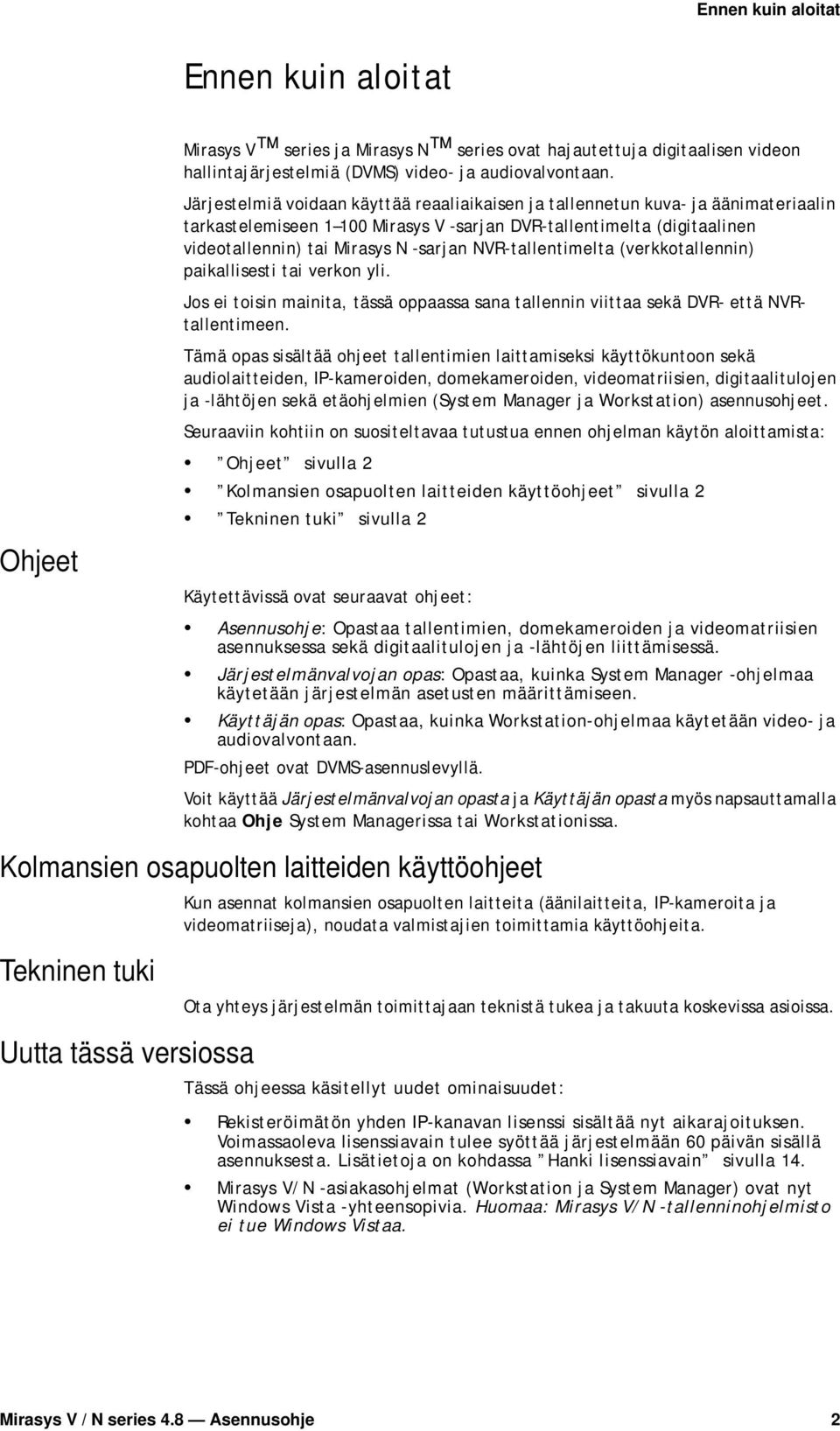

6 Ennen kuin aloitat Ennen kuin aloitat Mirasys V series ja Mirasys N series ovat hajautettuja digitaalisen videon hallintajärjestelmiä (DVMS) video- ja audiovalvontaan. Järjestelmiä voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen Mirasys V -sarjan DVR-tallentimelta (digitaalinen videotallennin) tai Mirasys N -sarjan NVR-tallentimelta (verkkotallennin) paikallisesti tai verkon yli. Jos ei toisin mainita, tässä oppaassa sana tallennin viittaa sekä DVR- että NVRtallentimeen. Tämä opas sisältää ohjeet tallentimien laittamiseksi käyttökuntoon sekä audiolaitteiden, IP-kameroiden, domekameroiden, videomatriisien, digitaalitulojen ja -lähtöjen sekä etäohjelmien (System Manager ja Workstation) asennusohjeet. Seuraaviin kohtiin on suositeltavaa tutustua ennen ohjelman käytön aloittamista: Ohjeet sivulla 2 Kolmansien osapuolten laitteiden käyttöohjeet sivulla 2 Tekninen tuki sivulla 2 Ohjeet Käytettävissä ovat seuraavat ohjeet: Asennusohje: Opastaa tallentimien, domekameroiden ja videomatriisien asennuksessa sekä digitaalitulojen ja -lähtöjen liittämisessä. Järjestelmänvalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään video- ja audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmänvalvojan opasta ja Käyttäjän opasta myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. Kolmansien osapuolten laitteiden käyttöohjeet Kun asennat kolmansien osapuolten laitteita (äänilaitteita, IP-kameroita ja videomatriiseja), noudata valmistajien toimittamia käyttöohjeita. Tekninen tuki Ota yhteys järjestelmän toimittajaan teknistä tukea ja takuuta koskevissa asioissa. Uutta tässä versiossa Tässä ohjeessa käsitellyt uudet ominaisuudet: Rekisteröimätön yhden IP-kanavan lisenssi sisältää nyt aikarajoituksen. Voimassaoleva lisenssiavain tulee syöttää järjestelmään 60 päivän sisällä asennuksesta. Lisätietoja on kohdassa Hanki lisenssiavain sivulla 14. Mirasys V/N -asiakasohjelmat (Workstation ja System Manager) ovat nyt Windows Vista -yhteensopivia. Huomaa: Mirasys V/N -tallenninohjelmisto ei tue Windows Vistaa. Mirasys V / N series 4.8 Asennusohje 2

7 Johdanto Johdanto Järjestelmän arkkitehtuuri Tässä luvussa esitellään järjestelmän arkkitehtuuri. Järjestelmä sisältää seuraavat komponentit: digitaalivideonauhuria (DVR) tai verkkovideonauhuria (NVR) Master-tallennin (yksi tallentimista) Asiakasohjelmat Mirasys N System Manager/Mirasys V System Manager Mirasys N Workstation/Mirasys V Workstation Tallentimet DVR- ja NVR-tallentimet tallentavat kuvaa ja ääntä useilta kameroilta ja audiokanavilta ja kirjoittavat tiedot kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Tallentimeen sisältyvät tietokone, käyttöjärjestelmä, tallentimen ohjelmisto, videokaappauskortit (vain DVR-malleissa) ja niiden ajurit sekä kamerat. Tallentimeen voi lisäksi liittää seuraavia laitteita: Domekameroita Domekameraohjain Tallentimen digitaalituloihin liitettäviä ulkoisia laitteita, kuten antureita. Tallentimen digitaalilähtöihin liitettäviä ulkoisia laitteita, esimerkiksi ovia, valoja ja portteja. Videomonitoreita (vain DVR-mallit) Tulostin Varmennusyksikkö (NAS tai RAID) NVR-tallentimessa ei ole kaappauskortteja. Sen sijaan se tallentaa kuvaa verkkoon liitetyistä IP-kameroista. Mirasys V / N series 4.8 Asennusohje 3

8 Johdanto Kuvassa on esimerkkikokoonpano: 1. Kamerat 2. Domekamerat 3. Varmennusyksikkö (NAS tai RAID)4. Hälytystulot (digitaalitulot) 5. Lähtöihin liitettävät laitteet 6. Domekameraohjain (Pelco KBD300A) 7. Hiiri ja näppäimistö 8. Tulostin 9. Videomonitorit 10. Näyttö Master-tallennin Yhden tallentimista on oltava Master-tallennin. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, voit valita Mastertallentimen vapaasti. Master-tallennin määritetään asiakasohjelmien asennuksen yhteydessä. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin (todennus). Se kirjoittaa levylle kaikki järjestelmän kokoonpanotiedot ja käyttäjätiedot. Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Asiakasohjelmat Järjestelmänvalvojat käyttävät System Manager -ohjelmaa seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Mirasys V / N series 4.8 Asennusohje 4

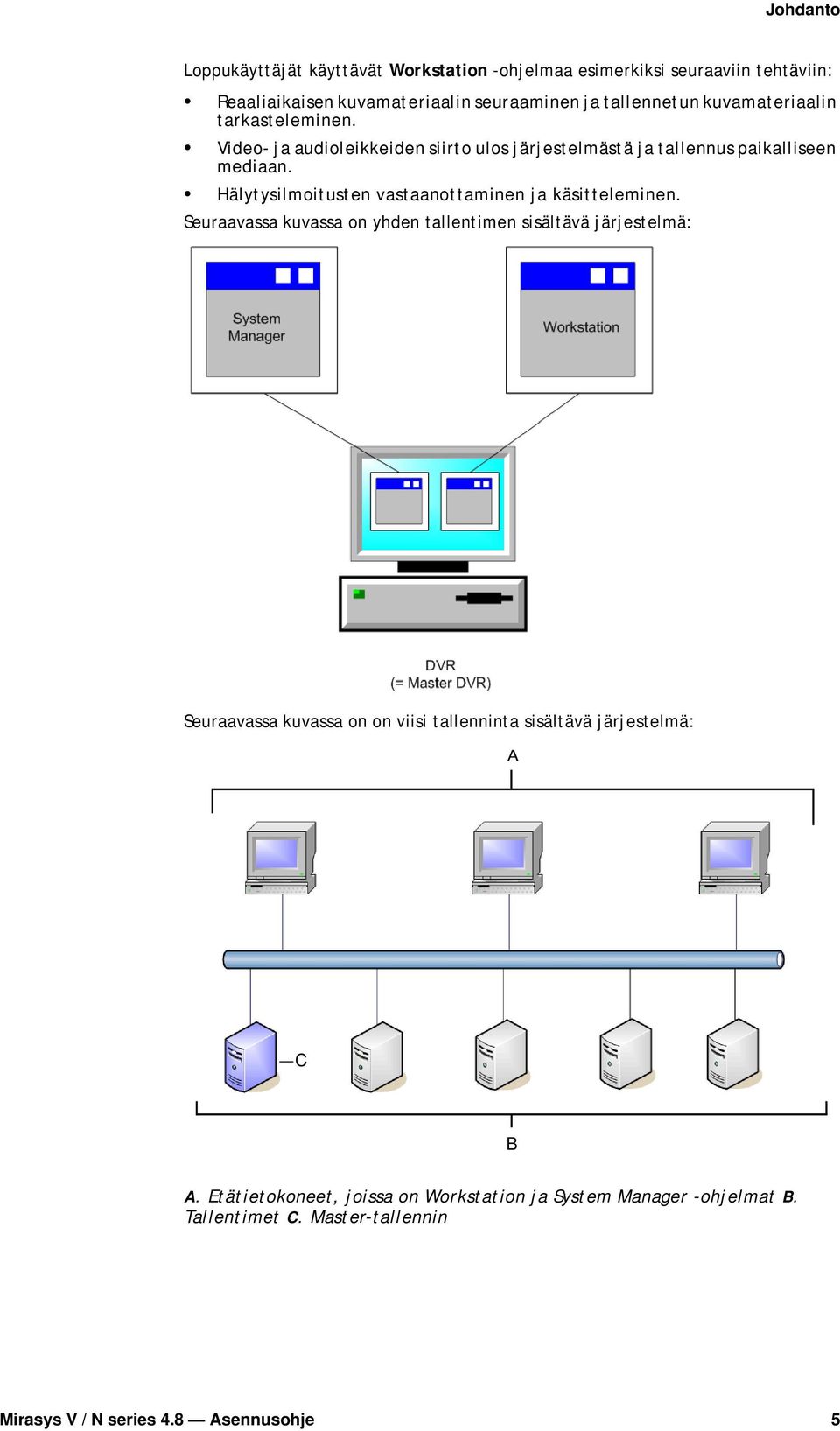

9 Johdanto Loppukäyttäjät käyttävät Workstation -ohjelmaa esimerkiksi seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden siirto ulos järjestelmästä ja tallennus paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. Seuraavassa kuvassa on yhden tallentimen sisältävä järjestelmä: Seuraavassa kuvassa on on viisi tallenninta sisältävä järjestelmä: A C B A. Etätietokoneet, joissa on Workstation ja System Manager -ohjelmat B. Tallentimet C. Master-tallennin Mirasys V / N series 4.8 Asennusohje 5

10 Järjestelmävaatimukset Järjestelmävaatimukset Tallentimet Tallentimien vähimmäisvaatimukset: Laitteisto: Intel Pentium 4 HT 3,2 GHz -suoritin 2048 Mt RAM Vähintään 40 Gt kiintolevytilaa. HUOMAA: Tallennin varaa 90% muilla kuin C-levyllä olevasta tilasta omaan käyttöönsä. Se tallentaa C-levylle ainoastaan mikäli C-levy on tietokoneen ainoa asema. Näytönohjain, jossa vähintään 128 Mt muistia (valinnaisesti näytönohjain, jossa on tuki usealle näytölle) Kaappauskortit DVR-malleille (katso lista tuetuista malleista kohdasta Kaappauskorttien asennus sivulla 8). Kaappauskortteja ei käytetä NVRmalleissa. Ohjelmisto: Microsoft Windows XP -käyttöjärjestelmä, johon on asennettu Service Pack 2 Microsoft.NET Framework 2.0 Microsoft DirectX 9.0c (asennetaan automaattisesti DVMS-ohjelmiston mukana) Microsoft DirectX for Managed Code (asennetaan automaattisesti DVMSohjelmiston mukana) Asiakasohjelmat Verkkovaatimukset Etäohjelmien (System Manager ja Workstation) vähimmäisjärjestelmävaatimukset: Intel Celeron 2.80 GHz -suoritin 512 Mt RAM 20 Gt kiintolevytilaa Näytönohjain, jossa vähintään 64 Mt muistia Microsoft Windows XP Home or Windows Vista Microsoft.NET Framework 2.0 Microsoft DirectX 9.0c (asennetaan automaattisesti DVMS-ohjelmiston mukana) Microsoft DirectX for Managed Code (asennetaan automaattisesti DVMSohjelmiston mukana) Nämä verkkovaatimukset koskevat järjestelmiä, joissa tallentimia käytetään asiakasohjelmilla verkon yli. Yleiset 100 M Ethernet on suositeltava (katso Vaadittava yhteysnopeus sivulla 7). Tietoa voidaan siirtää Internetin, intranetin, LANin, WANin, WLANin, ISDN:n, ADSL:n tai minkä tahansa muun TCP/IP-protokollaa käyttävän verkon yli. Mirasys V / N series 4.8 Asennusohje 6

11 Järjestelmävaatimukset IP-osoitteet Tallentimilla on oltava kiinteät IP-osoitteet, jotta asiakasohjelmat saavat niihin yhteyden. Järjestelmän kanssa voi käyttää joitakin NAT-ratkaisuja, mutta ei kaikkia: Staattista NATia (static network address translation, verkko-osoitteen muunnos) voi käyttää tallentimien ja asiakasohjelmien välillä. Dynaamista NATia ei voi käyttää, koska IP-osoitteet voivat muuttua. Yhden osoitteen NAT toimii, jos NAT-järjestelmässä on vain yksi tallennin. Se ei toimi, jos samassa järjestelmässä on enemmän kuin yksi tallennin. Portit Tallentimien seuraavien porttien on oltava auki: 5008 (TCP), SM Serverin ja asiakasohjelmien välillä Portin sääntö: salli yhteydet sisäänpäin 5009 (TCP), tallenninpalvelimen ja asiakasohjelmien välillä Portin sääntö: salli yhteydet sisäänpäin 5010 (TCP), Watchdog-palvelun ja asiakasohjelmien välillä Portin sääntö: salli yhteydet sisäänpäin 5011 (TCP), streaming-palveluiden ja asiakasohjelmien välillä Portin sääntö: salli yhteydet sisäänpäin Vaadittava yhteysnopeus Vaadittava yhteysnopeus tallentimien ja asiakasohjelmien välillä riippuu useasta tekijästä. Joitakin huomioon otettavia seikkoja: Tiedonsiirto tallentimilta etätietokoneisiin (uplink) vaatii enemmän kaistaa kuin tiedonsiirto etätietokoneilta tallentimeen (downlink). Yhteyden ei tarvitse olla symmetrinen. Reaaliaikainen seuranta vaatii suuremman yhteysnopeuden kuin tallennetun kuvan tai äänen siirtäminen. Lisäksi signalointi ja protokollat lisäävät kaistan tarvetta. Mirasys V Series Bandwidth Usage Description -dokumentti sisältää lisätietoja tallentimien ja asiakasohejlmien välisestä kaistan tarpeesta. Tietoturva Järjestelmä käyttää kevyttä tietoturvamekanismia ja käyttäjätunnistusta. Julkisen verkon käyttöön liittyy kuitenkin aina turvariski, koska Internetissä ei ole täydellisen turvallisia järjestelmiä. Tästä syystä luvattomien järjestelmään tunkeutumisten estämiseksi tulisi käyttää erillisverkkoja aina, kun se on mahdollista. On suositeltavaa harkita virtuaalisen sisäverkon (VPN) käyttämistä turvallisen yhteyden luomiseksi julkisessa verkossa olevien tietokoneiden välille. Virustorjuntaohjelmien käyttö on myös tarpeen, mikäli yksiköt ovat julkisessa verkossa (Internet, intranet). Mirasys V / N series 4.8 Asennusohje 7

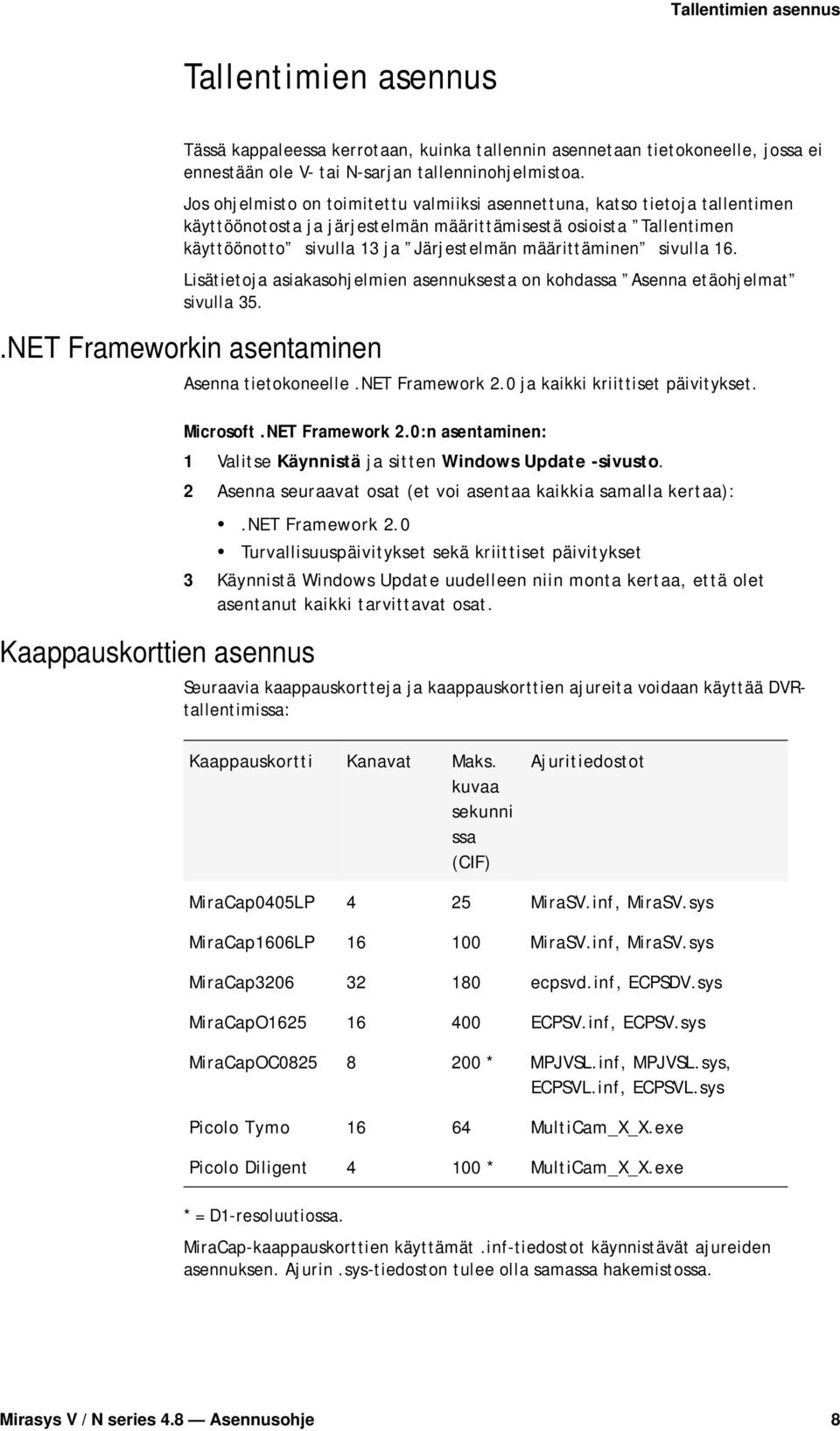

12 Tallentimien asennus Tallentimien asennus Tässä kappaleessa kerrotaan, kuinka tallennin asennetaan tietokoneelle, jossa ei ennestään ole V- tai N-sarjan tallenninohjelmistoa. Jos ohjelmisto on toimitettu valmiiksi asennettuna, katso tietoja tallentimen käyttöönotosta ja järjestelmän määrittämisestä osioista Tallentimen käyttöönotto sivulla 13 ja Järjestelmän määrittäminen sivulla 16. Lisätietoja asiakasohjelmien asennuksesta on kohdassa Asenna etäohjelmat sivulla 35..NET Frameworkin asentaminen Kaappauskorttien asennus Asenna tietokoneelle.net Framework 2.0 ja kaikki kriittiset päivitykset. Microsoft.NET Framework 2.0:n asentaminen: 1 Valitse Käynnistä ja sitten Windows Update -sivusto. 2 Asenna seuraavat osat (et voi asentaa kaikkia samalla kertaa):.net Framework 2.0 Turvallisuuspäivitykset sekä kriittiset päivitykset 3 Käynnistä Windows Update uudelleen niin monta kertaa, että olet asentanut kaikki tarvittavat osat. Seuraavia kaappauskortteja ja kaappauskorttien ajureita voidaan käyttää DVRtallentimissa: Kaappauskortti Kanavat Maks. kuvaa sekunni ssa (CIF) Ajuritiedostot MiraCap0405LP 4 25 MiraSV.inf, MiraSV.sys MiraCap1606LP MiraSV.inf, MiraSV.sys MiraCap ecpsvd.inf, ECPSDV.sys MiraCapO ECPSV.inf, ECPSV.sys MiraCapOC * MPJVSL.inf, MPJVSL.sys, ECPSVL.inf, ECPSVL.sys Picolo Tymo MultiCam_X_X.exe Picolo Diligent * MultiCam_X_X.exe * = D1-resoluutiossa. MiraCap-kaappauskorttien käyttämät.inf-tiedostot käynnistävät ajureiden asennuksen. Ajurin.sys-tiedoston tulee olla samassa hakemistossa. Mirasys V / N series 4.8 Asennusohje 8

13 Tallentimien asennus MiraCap0405LP, MiraCap1606LP, MiraCap3206, MiraCapO1625 ja MiraCapOC0825 Kaappauskortin asentaminen: 1 Aseta kaappauskortti PCI-väylään. 2 Kytke videokaapelin liittimet kaappauskortin liittimiin. 3 Liitä kamerat videokaapelien BNC-liittimiin. Kaappauskorttiajurin asentaminen: 1 Käynnistä tietokone. 2 Valitse ohjatussa Windows on löytänyt uuden laitteen -toiminnossa Ei tällä kertaa ja napsauta Seuraava. 3 Valitse Asenna luettelosta tai määritetystä sijainnista ja napsauta Seuraava. 4 Valitse Etsi parasta ohjainta näistä sijainneista ja Sisällytä tämä kohde etsintään. Napsauta Selaa ja avaa DVMS-asennuslevyltä kansio Ajurit, jonka alta valitse kansio, jonka nimi vastaa kaappauskorttia. 5 Napsauta Seuraava. Mikäli valintaikkuna ajurin sähköisen allekirjoituksen puuttumisesta avautuu, napsauta Jatka silti Windows asentaa ajurin. 6 Napsauta Valmis. HUOMAA: MiraCap1606:ssa on neljä videokomponenttia ja neljä äänikomponenttia. MiraCapOC0825:ssä on yksi videokomponentti ja yksi pakkauskomponentti. Toista ajureiden asennus kunnes olet asentanut ajurin jokaiselle komponentille. MiraCap3206:ssa sekä MiraCapO1612:ssa on vain yksi korttikohtainen komponentti. Kaappauskortin oikean asennuksen varmistaminen: 1 Napsauta Käynnistä, valitse Asetukset, napsauta Ohjauspaneeli ja kaksoisnapsauta sitten Järjestelmä. 2 Napsauta Laitteisto-välilehdellä kohtaa Laitehallinta. 3 Varmista, että DVR-Devices on oikein asennettu. Mirasys V / N series 4.8 Asennusohje 9

14 Tallentimien asennus Oikein asennettu MiraCap1606-kaappauskortti. Picolo Tymo ja Picolo Diligent Kaappauskortin asentaminen: 1 Aseta kaappauskortti PCI-väylään. 2 Kytke videokaapelin liitin kaappauskortin D-15-liittimeen. 3 Liitä kamerat BNC-liittimiin. MultiCam-kaappauskorttiajurin asentaminen: 1 Käynnistä tietokone. Uusi laite löydetty -ilmoitus tulee näkyviin. 2 Napsauta Peruuta. 3 Avaa DVMS-asennuslevyn kansio Drivers\Euresys\Multicam, jossa kaksoisnapsauta tiedostoa Multicam_X_X.exe. Seuraa näytön ohjeita.huomaa: HUOMAA: Valitse Setup Type -ikkunasta kohta Typical. Mirasys V / N series 4.8 Asennusohje 10

15 Tallentimien asennus Kaappauskortin oikean asennuksen varmistaminen: 1 Napsauta Käynnistä, valitse Asetukset, napsauta Ohjauspaneeli ja kaksoisnapsauta sitten Järjestelmä. 2 Napsauta Laitteisto-välilehdellä kohtaa Laitehallinta. 3 Varmista, että kortti näkyy seuraavasti. Oikein asennettu Picolo Tymo -kaappauskortti. Mirasys V / N series 4.8 Asennusohje 11

16 Tallentimien asennus Tallenninohjelmiston asentaminen Tallenninohjelmiston asentaminen: 1 Laita DVMS-asennuslevy CD-asemaan. Asennusohjelma käynnistyy automaattisesti. Jos asennusohjelma ei käynnisty automaattisesti, voit käynnistää sen kaksoisnapsauttamalla tiedostoa dvms_x.x.x.exe (X.X.X on versionumero). 2 Napsauta kohdassa Welcome to the DVMS Installation Wizard kohtaa Next. 3 Asennusohjelma asentaa oletusarvoisesti tallentimen sekä System Manager ja Workstation -asiakasohjelmat. Mikäli et halua asentaa asiakasohjelmia tallentimelle, avaa Applicationskohdan vieressä oleva valikko ja valitse Entire feature will be unavailable. Napsauta sitten Next. 4 Valitse kohdehakemisto ja napsauta Next. 5 Määritä Master-tallentimen IP-osoite tai DNS-verkkotunnus Installation Configuration -ikkunassa. Master-tallentimelle tallennetaan kaikki järjestelmän konfigurointitiedot silloin, kun järjestelmässä käytetään useampaa kuin yhtä tallenninta. Napsauta MASTER_RECORDER ja napsauta Set. Kirjoita Property Value -ruutuun Master-tallentimen IP-osoite tai DNSnimi. (Tätä valintaikkunaa ei näytetä, jos vain tallennin asennetaan). Jos Master-tallennin on samassa tietokoneessa, käytä oletusarvoista IPosoitetta Napsauta sitten Next. 6 Valitse videostandardi ja napsauta Seuraava. Käynnistä asennus valitsemalla Next. 7 Kun DirectX 9.0c:n asennus on käynnistynyt, valitse I accept the agreement ja napsauta Next. 8 Kun tallennin on asennettu, näyttöön tulee valintaikkuna Recorder has been successfully installed. 9 Napsauta Valmis. Lisätietoja tallentimen käyttöönotosta on kohdassa Tallentimen käyttöönotto sivulla 13. Lisätietoja asiakasohjelmien asennuksesta on kohdassa Asenna etäohjelmat sivulla 35. Mirasys V / N series 4.8 Asennusohje 12

17 Tallentimen käyttöönotto Tallentimen käyttöönotto Liitä laitteet Aseta TCP/IP-osoitteet Laitteiden liittäminen: 1 Liitä näyttö, hiiri ja näppäimistö tietokoneeseen. 2 Liitä verkkokaapeli tietokoneeseen (verkkokäytössä). 3 Liitä kamerat BNC-liittimiin. 4 Liitä kaikki virtajohdot ja kytke virta. 5 Tallennin käynnistyy automaattisesti ja alkaa tallentaa oletusasetuksilla kuvia liitetyiltä kameroilta. Asettaaksesi TCP/IP-osoitteet Windows XP:ssä: 1 Napsauta Käynnistä, valitse Asetukset ja napsauta sitten Ohjauspaneeli. 2 Kaksoisnapsauta Verkkoyhteydet. 3 Napsauta hiiren kakkospainikkeella Lähiverkkoyhteys-kuvaketta ja valitse Ominaisuudet. 4 Napsauta Internet-protokolla (TCP/IP) ja sitten Ominaisuudet. 5 Valitse Käytä seuraavaa IP-osoitetta ja kirjoita kiinteä IP-osoite. Määritä myös Aliverkon peite, Oletusyhdyskäytävä ja DNS-palvelinosoite. Aseta Master-tallentimen IP-osoite järjestelmätiedostoihin. Mikäli tallennin toimii järjestelmän Master-tallentimena, ja mikäli siihen otetaan yhteyttä verkon yli (ei paikallisesti), tallentimen IP-osoite tulee asettaa System Manager -ohjelmasta. Asettaaksesi tallentimen IP-osoitteen System Manager -ohjelman kautta: 1 Käynnistä System Manager paikallisesti Master-tallentimelta käsin Järjestelmänvalvojan oppaan ohjeistuksen mukaisesti. 2 Napsauta Järjestelmä-välilehdellä Muuta tallentimien osoitteita. 3 Valitse Local Recorder. 4 Napsauta Vaihda tallentimen osoite -painiketta. 5 Kirjoita tallentimen IP-osoite tai DNS-verkkotunnus Tallentimen uusi osoite-kenttään. 6 Napsauta OK. Ota käyttöön aikasynkronointi HUOMAA: Järjestelmän Master-tallentimen IP-osoite tulee asettaa paikallisesti ainoastaan, mikäli tallenninta käytetään verkon yli. Mikäli tallenninta käytetään paikallisesti, Master-tallentimen IP-osoitetta ei tarvitse asettaa. Jos samassa järjestelmässä on useampi tallennin, Master-tallennin pitää huolta kaikkien tallentimien kellojen synkronoinnista. Tästä syystä mikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Mirasys V / N series 4.8 Asennusohje 13

18 Tallentimen käyttöönotto Master-tallennin synkronoi kellot kerran päivässä. Jos aikaero Master-tallentimen ja toisen tallentimen kellon välillä on enemmän kuin 29 minuuttia, kelloja ei synkronoida. Jotta ajan synkronointi toimisi oikein, tulee Windowsin ajan synkronointi ottaa pois käytöstä muista tallentimista. Se voi kuitenkin olla käytössä Master-tallentimella. Hanki lisenssiavain Asenna IP-kamerat Asenna äänilaitteet Asenna muut laitteet Windowsin ajan synkronoinnin poistaminen käytöstä: 1 Valitse Käynnistä, sitten Asetukset ja Ohjauspaneeli. Valitse sitten hiiren kakkospainikkeella Aika ja päivämäärä. 2 Valitse Internet-aika-välilehti ja varmista, että kohtaa Synkronoi automaattisesti Internet-aikapalvelimen kanssa ei ole valittu. Asennuksen jälkeen tallentimella on käytettävissä ainoastaan yksi IP-kamera. Saadaksesi täyden toiminnallisuuden, hanki lisenssiavain Mirasysistä. Tarvitset lisenssiavainta varten tallentimen MAC-osoitteen ja ohjelmiston sarjanumeron. Sarjanumero on DVMS-asennuslevyn kotelossa. Lisenssiavaimen hankkiminen: 1 Kaksoisnapsauta DVMS System Manager -kuvaketta tietokoneen työpöydällä käynnistääksesi System Manager -ohjelman. Lisenssitiedotvalintaikkuna näytetään automaattisesti silloin, kun lisenssiavainta ei ole määritetty. 2 Kopioi MAC-osoite ja lähetä se lähetä se yhdessä ohjelmiston sarjanumeron kanssa osoitteeseen licensing@mirasys.fi. Saat vastauksena lisenssiavaimen. HUOMAA: Tallenninta päivitettäessä uudessa versiossa on oltava sama määrä tai enemmän kamerakanavia kuin edellisessä versiossa. Muussa tapauksessa et ehkä pysty palauttamaan edellisen version asetuksia. 3 Kun olet saanut lisenssiavaimen, napsauta Lisenssitiedot-ikkunassa Päivitä lisenssiavain -painiketta ja kirjoita lisenssiavain annettuihin ruutuihin. Järjestelmä päivittyy ja System Manager suljetaan. 4 Käynnistä System Manager uudelleen. Kaikki lisenssiavaimen määrittämät kamerakanavat ovat nyt käytettävissä. HUOMAA: Versiosta 4.8 lähtien ohjelmiston lisenssiavaimeton yhden IP-kameran tila on aikarajallinen. Järjestelmää voi käyttää lisenssittömässä tilassa enintään 60 päivää. Ellei toimivaa lisenssiavainta syötetä 60 päivän sisällä järjestelmän asennuksesta, järjestelmä estää ohjelmiston käytön. Voit liittää tallentimeen IP-kameroita, jos siinä on IP-kamerakanavia. Lisätietoja IPkameroista on kohdissa IP-kameroiden asentaminen sivulla 17 ja PTZ-ajurien asentaminen IP-kameroille sivulla 18. Asenna äänilaitteet ja määritä ääniominaisuudet. Lisätietoja on kohdassa Äänilaitteiden asennus sivulla 20. Lisätietoja muiden laitteiden asennuksesta on kohdissa: Audioyhteyksien asentaminen sivulla 21 Mirasys V / N series 4.8 Asennusohje 14

19 Tallentimen käyttöönotto Analogisten domekameroiden asentaminen sivulla 22 Pelco KBD300A -näppäimistön poistaminen sivulla 29 Videomatriisien asentaminen sivulla 30 Digitaalitulojen ja -lähtöjen kytkeminen sivulla 33 Watchdog-toiminnon ottaminen käyttöön sivulla 34 Mirasys V / N series 4.8 Asennusohje 15

20 Järjestelmän määrittäminen Järjestelmän määrittäminen Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Järjestelmän asetusten määrittäminen: 1 Käynnistä System Manager paikallisesti tai verkon yli (napsauta työpöydällä olevaa DVMS System Manager -kuvaketta). 2 Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet - välilehdellä. 3 Lisää käyttäjäprofiileja Profiilit-välilehdellä. 4 Lisää käyttäjätilejä Käyttäjät-välilehdellä. 5 Asenna etäohjelmat loppukäyttäjien tietokoneisiin. Katso Asenna etäohjelmat sivulla 35. Lisätietoja järjestelmän asetusten määrittämisestä on Järjestelmänvalvojan oppaassa. Mirasys V / N series 4.8 Asennusohje 16

21 IP-kameroiden asentaminen IP-kameroiden asentaminen Voit liittää tallentimeen tuettuja, verkossa olevia IP-kameroita ja videopalvelimia. IP-kamerassa on sisäänrakennettu komponentti videokuvan tallentamiseen. Kamera liitetään suoraan lähiverkkoon ja sillä on oma IP-osoite. Voit myös käyttää videopalvelimia muuttaaksesi analogiset kamerat IP-kameroiksi. Videopalvelimet liitetään myös suoraan lähiverkkoon ja niillä on omat IP-osoitteet. Riippuen ohjelmistolisenssistä saatat voida asentaa analogi- sekä IP-kameroita samaan tallentimeen. Vaihtoehtoisesti kaikki kamerat voivat olla IP-kameroita. Luettelo tuetuista kameroista on DVMS-asennuslevyllä olevassa tiedostossa ip_cameras.pdf. IP-kameran asentaminen: 1 Anna kameran omissa asetuksissa sille kiinteä IP-osoite, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2 Käynnistä System Manager. 3 Valitse Tallentimet-välilehti ja avaa Laitteisto-asetukset. 4 Valitse Video-välilehdellä Lisää. Näyttöön tulee IP-kameran konfigurointi -valintaikkuna. 5 Toimi seuraavasti ja napsauta OK: Valitse luettelosta kameran tai videopalvelimen malli. Kirjoita kameran tai videopalvelimen IP-osoite. Kirjoita portin numero, tavallisesti 80. Kirjoita kameran omissa asetuksissa sille määritetty käyttäjänimi ja salasana. 6 Linkki kameran asetuksiin näkyy Asetukset-sarakkeessa. Linkkiä napsauttamalla pääset muuttamaan kameran omia asetuksia. HUOMAA: Neljän kameran videopalvelin on määritettävä alkamaan kamerasta numero 1, 5, 9 tai 13 jne. Mirasys V / N series 4.8 Asennusohje 17

22 PTZ-ajurien asentaminen IP-kameroille PTZ-ajurien asentaminen IP-kameroille Tallennin tukee joidenkin kameroiden ja videopalvelimien PTZ-ominaisuuksia (kierto, kallistus ja zoomaus). Lisätietoja kameramalleista on tiedostossa plugin.pdf DVMS-asennuslevyllä. Axis PTZ -ajuri mahdollistaa sekä Axis 213 PTZ -IP-kameran että Axis 241Q- tai 241Svideopalvelimeen liitettyjen analogisten domekameroiden hallinnan. Huomaa, että domekameroiden on oltava Axis-yhteensopivia. Ota yhteys Axisiin saadaksesi domekamera-ajurin ja lataa se Axis-videopalvelimeen. HUOMAA: PTZ-ajuri asentaa vain kameran ohjaustoiminnot. Ohjeet IP-kameran tai videopalvelimen asentamisesta ja asetusten määrittämisestä ovat kohdassa IPkameroiden asentaminen sivulla 17. PTZ-ajurin asentaminen: 1 Asenna ajuri kaksoisnapsauttamalla ajurin asennusohjelmaa <ajurin nimi>_xx.msi, jossa XX on versionumero. Lisätietoja ajureista on DVMSasennuslevyllä tiedostossa plugin.pdf. 2 Napsauta Next, kunnes pääset Destination Folder -valintaikkunaan. Varmista, että valitset saman kansion, johon tallennin on asennettu. 3 Napsauta Next, kunnes DVMS Device Driver Configuration -työkalu käynnistyy. Määritä ajurin asetukset seuraavasti: a Valitse vaihtoehto Show Dome camera drivers. b Valitse pudotusvalikosta ajuri, jonka juuri asensit. c Kirjoita kameran numero DVR camera ID -ruutuun. 4 Napsauta Configure ja toimi seuraavasti: a Valitse esiin tulevassa valintaikkunassa Lisää yhteys. b Kirjoita Yhteysnimi-valintaikkunaan yhteydelle kuvaava nimi ja valitse OK. c Valitse Add Camera. d Kirjoita tai valitse ainakin tarpeelliset asetukset. Katso lisätietoja alta. 5 Valitse OK ja Close sulkeaksesi kaikki valintaikkunat. HUOMAA: Kirjoita tai valitse kameran asetukset -valintaikkunassa ainakin seuraavat asetukset: Kirjoita kameralle kuvaava nimi. Kirjoita kameran IP-osoite (ja portti). Kirjoita kameran asetuksissa olevat käyttäjänimi ja salasana (napsauttamalla Launch camera setup application pääset kameran asetuksiin). Tässä antamasi käyttäjänimi ja salasana kirjoitetaan tallentimen asetuksiin. Joillekin kameroille on valittava kameran kiinnitystapa, kattokiinnitys tai pöytäkamera. Jos valitset väärän vaihtoehdon, kamera liikkuu päinvastaiseen suuntaan kuin mihin käyttäjä yrittää ohjata sitä. Joillakin kameroilla voit napsauttaa kohtaa Menu päästäksesi kameran lisäasetuksiin. Valikko aukeaa videoikkunaan. Avaa selainohjelma ja kirjoita kameran IP-osoite osoitekenttään nähdäksesi valikon. Käytä Up-, Down-, Left- ja Right-painikkeita valikossa siirtymiseen. Jos domekamera on liitetty Axis-videopalvelimeen, valitse Camera connected to Axis video server -valintaruutu. Valitse sitten kameratulon numero (ID) Axis-palvelimella. Varmistaaksesi, että kameran IP-osoite on oikea ja päästäksesi kameraasetuksiin, jotka eivät näy valintaikkunassa, napsauta Launch camera setup application. Mirasys V / N series 4.8 Asennusohje 18

23 PTZ-ajurien asentaminen IP-kameroille Joissakin malleissa on Reset Camera -painike kameran käynnistämiseksi uudelleen. Mirasys V / N series 4.8 Asennusohje 19

24 Äänilaitteiden asennus Äänilaitteiden asennus Äänitallennus vaatii seuraavat laitteet: Digitaalinen tallennussovitin, esimerkiksi PCI-äänikortti tai USB-laite Esivahvistin, mikäli tarpeen Ota yhteys järjestelmän toimittajaan saadaksesi lisätietoja sopivista äänilaitteista. Äänilaitteen asentaminen: 1 Liitä laite tallentimeen. 2 Asenna audioajuri (kaappausajuri). Katso lisätietoja äänilaitteen asentamisesta laitteen mukana tulleesta käyttöohjeesta. Audiokanavien asetusten määrittäminen: 1 Käynnistä System Manager. 2 Napsauta Lisää kohdassalaitteiston asetukset Ääni-välilehdellä. 3 Valitse kaappausajuri luettelosta. 4 Valitse jokin seuraavista vaihtoehdoista: Mono. Valitse, jos käytät kahta monofonista kanavaa. Stereo. Valitse, jos yhdistät kaksi monofonista kanavaa yhdeksi stereofoniseksi kanavaksi. 5 Napsauta OK. Lisätietoja äänentunnistusasetusten muuttamisesta on Järjestelmänvalvojan oppaassa. Mirasys V / N series 4.8 Asennusohje 20
