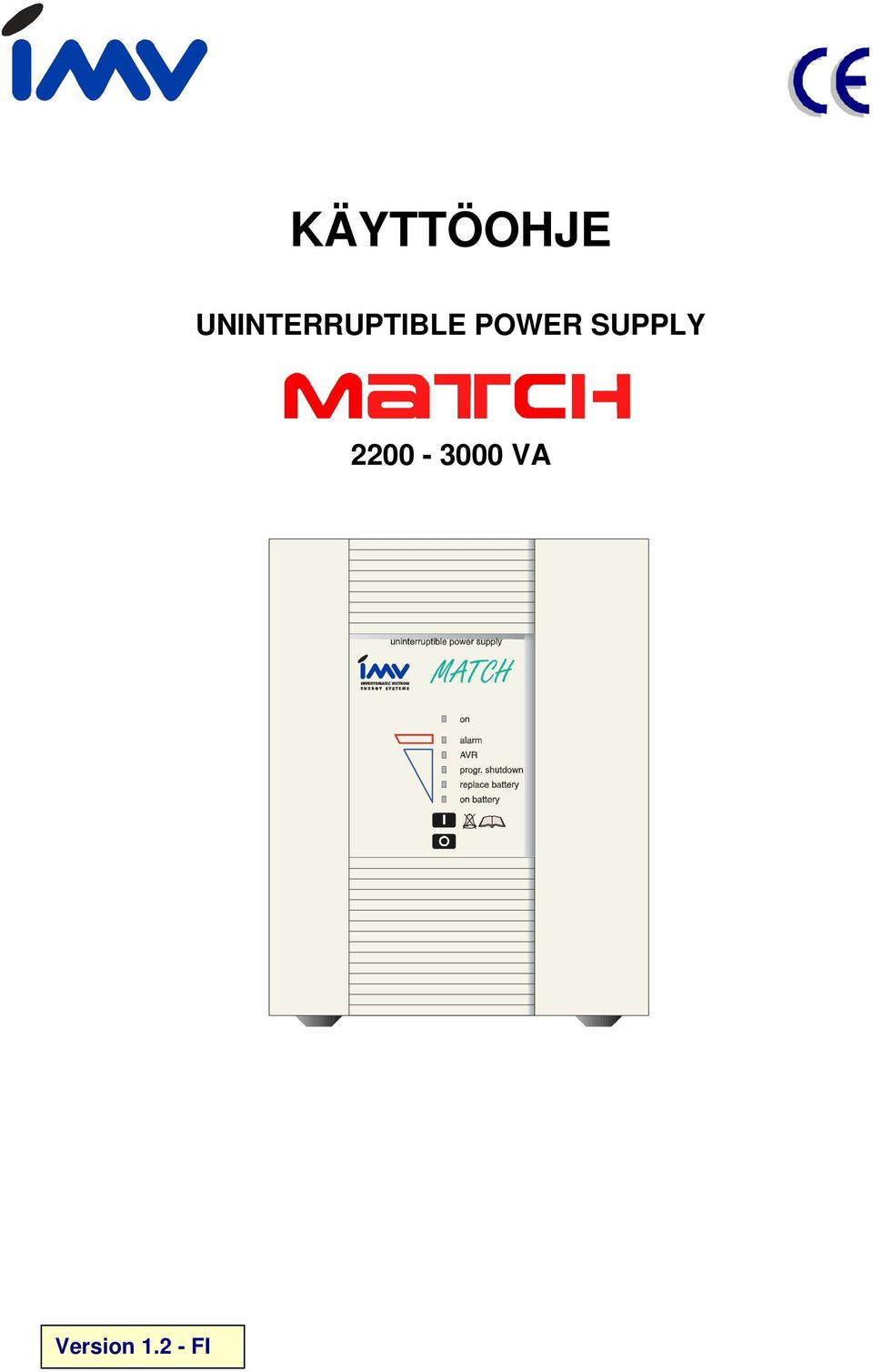

KÄYTTÖOHJE UNINTERRUPTIBLE POWER SUPPLY VA. Version FI

Transkriptio

1 KÄYTTÖOHJE UNINTERRUPTIBLE POWER SUPPLY VA Version FI

2 FI KÄYTTÖOHJE UNINTERRUPTIBLE POWER SUPPLY VA Lue nämä ohjeet huolellisesti ennen MATCH UPS -virtalähteen asentamista ja käynnistämistä. Säilytä tämä käyttöohje myöhempää käyttöä varten. SISÄLTÖ 1 JOHDANTO Johdanto 1.2 Turvallisuusohjeet 1.3 Kuljetus / säilytys 2 ASENNUS Asennusohjeet 2.2 Asentaminen 3 TOIMINTA Käynnistys Käynnistys liitettynä sähköverkkoon Käynnistys ilman sähköverkkoa 3.2 Käyttö: Normaali toiminta Normaalit toimintaolosuhteet Kuormituksen merkkivalo Auto-off (poiskytkentä kun kuormitusta ei ole) Akun testauksen merkkivalo Kytkeminen pois päältä 3.3 Käyttö: Tilan ja hälytyksen merkkivalot Laturi päällä Normaali toiminta AVR (automaattinen jännitteensäätö) aktiivinen Akkukäyttö Akun lataustaso alhainen Akun vaihto Ylikuormitus Korkea lämpötila Ohjelmoitu poiskytkentä 4 LIITÄNNÄT RS232-portti 4.2 Releliitäntäkortti (lisävaruste) 4.3 SNMP-liitäntäkortti (lisävaruste) 5 LISÄVARUSTEET Pidennetty käyttöaika 5.2 PowerFLAG SerVICe Box modeemiyhteyttä varten 6 KUNNOSSAPITO Yleistä 6.2 Akut 6.3 UPS-konfigurointityökalu 7 VIANMÄÄRITYS TEKNISET TIEDOT...10 IMV. Kaikki oikeudet pidätetään ja uudelleenjulkaiseminen ilman lupaa kielletään. Käyttöohjetta voidaan muuttaa. Mahdollisista puutteellisista tiedoista ei oteta vastuuta. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 1 MATCH : käyttöohje 1.2 (FI)

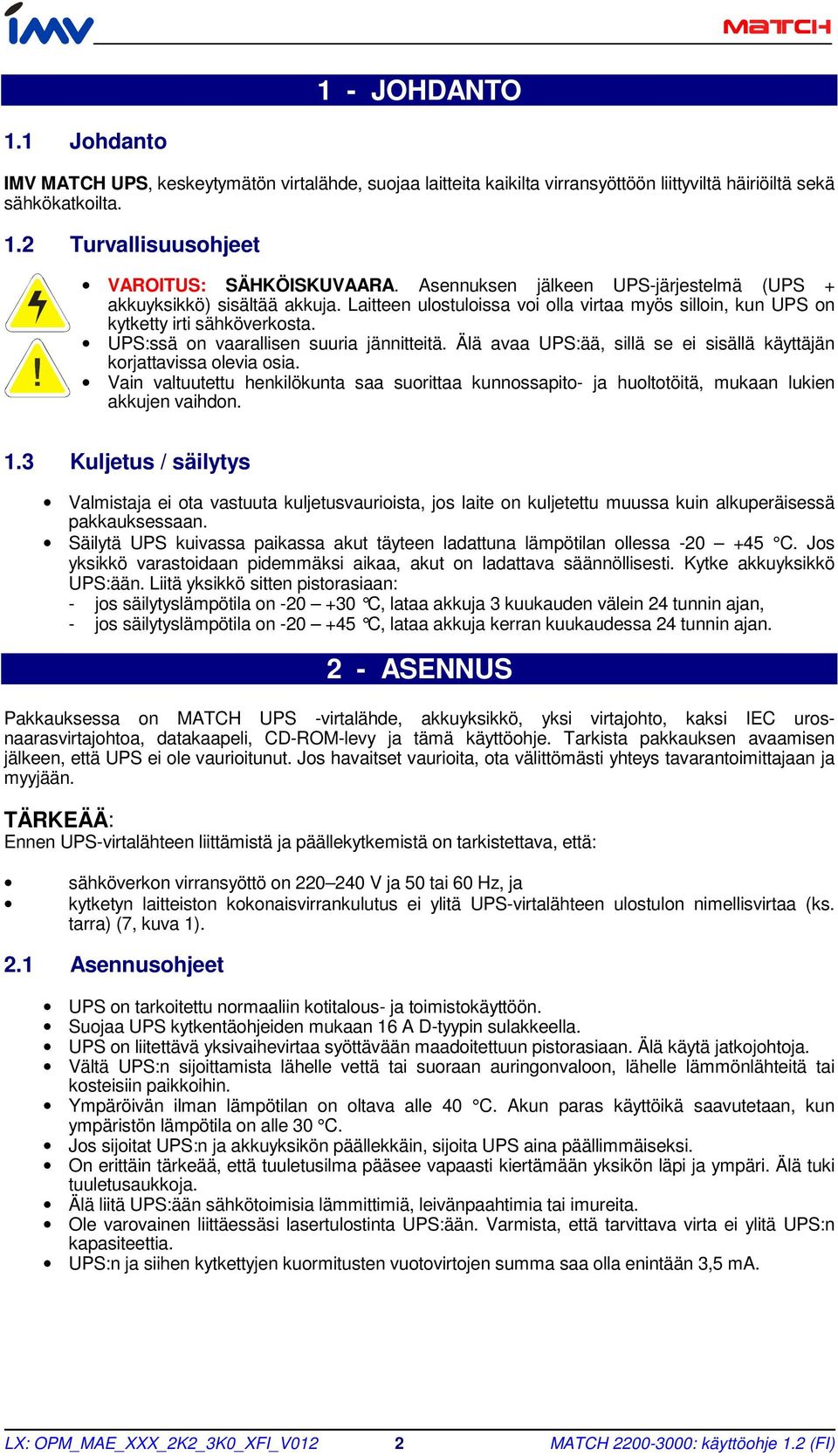

3 1 - JOHDANTO 1.1 Johdanto IMV MATCH UPS, keskeytymätön virtalähde, suojaa laitteita kaikilta virransyöttöön liittyviltä häiriöiltä sekä sähkökatkoilta. 1.2 Turvallisuusohjeet VAROITUS: SÄHKÖISKUVAARA. Asennuksen jälkeen UPS-järjestelmä (UPS + akkuyksikkö) sisältää akkuja. Laitteen ulostuloissa voi olla virtaa myös silloin, kun UPS on kytketty irti sähköverkosta. UPS:ssä on vaarallisen suuria jännitteitä. Älä avaa UPS:ää, sillä se ei sisällä käyttäjän korjattavissa olevia osia. Vain valtuutettu henkilökunta saa suorittaa kunnossapito- ja huoltotöitä, mukaan lukien akkujen vaihdon. 1.3 Kuljetus / säilytys Valmistaja ei ota vastuuta kuljetusvaurioista, jos laite on kuljetettu muussa kuin alkuperäisessä pakkauksessaan. Säilytä UPS kuivassa paikassa akut täyteen ladattuna lämpötilan ollessa C. Jos yksikkö varastoidaan pidemmäksi aikaa, akut on ladattava säännöllisesti. Kytke akkuyksikkö UPS:ään. Liitä yksikkö sitten pistorasiaan: - jos säilytyslämpötila on C, lataa akkuja 3 kuukauden välein 24 tunnin ajan, - jos säilytyslämpötila on C, lataa akkuja kerran kuukaudessa 24 tunnin ajan. 2 - ASENNUS Pakkauksessa on MATCH UPS -virtalähde, akkuyksikkö, yksi virtajohto, kaksi IEC urosnaarasvirtajohtoa, datakaapeli, CD-ROM-levy ja tämä käyttöohje. Tarkista pakkauksen avaamisen jälkeen, että UPS ei ole vaurioitunut. Jos havaitset vaurioita, ota välittömästi yhteys tavarantoimittajaan ja myyjään. TÄRKEÄÄ: Ennen UPS-virtalähteen liittämistä ja päällekytkemistä on tarkistettava, että: sähköverkon virransyöttö on V ja 50 tai 60 Hz, ja kytketyn laitteiston kokonaisvirrankulutus ei ylitä UPS-virtalähteen ulostulon nimellisvirtaa (ks. tarra) (7, kuva 1). 2.1 Asennusohjeet UPS on tarkoitettu normaaliin kotitalous- ja toimistokäyttöön. Suojaa UPS kytkentäohjeiden mukaan 16 A D-tyypin sulakkeella. UPS on liitettävä yksivaihevirtaa syöttävään maadoitettuun pistorasiaan. Älä käytä jatkojohtoja. Vältä UPS:n sijoittamista lähelle vettä tai suoraan auringonvaloon, lähelle lämmönlähteitä tai kosteisiin paikkoihin. Ympäröivän ilman lämpötilan on oltava alle 40 C. Akun paras käyttöikä saavutetaan, kun ympäristön lämpötila on alle 30 C. Jos sijoitat UPS:n ja akkuyksikön päällekkäin, sijoita UPS aina päällimmäiseksi. On erittäin tärkeää, että tuuletusilma pääsee vapaasti kiertämään yksikön läpi ja ympäri. Älä tuki tuuletusaukkoja. Älä liitä UPS:ään sähkötoimisia lämmittimiä, leivänpaahtimia tai imureita. Ole varovainen liittäessäsi lasertulostinta UPS:ään. Varmista, että tarvittava virta ei ylitä UPS:n kapasiteettia. UPS:n ja siihen kytkettyjen kuormitusten vuotovirtojen summa saa olla enintään 3,5 ma. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 2 MATCH : käyttöohje 1.2 (FI)

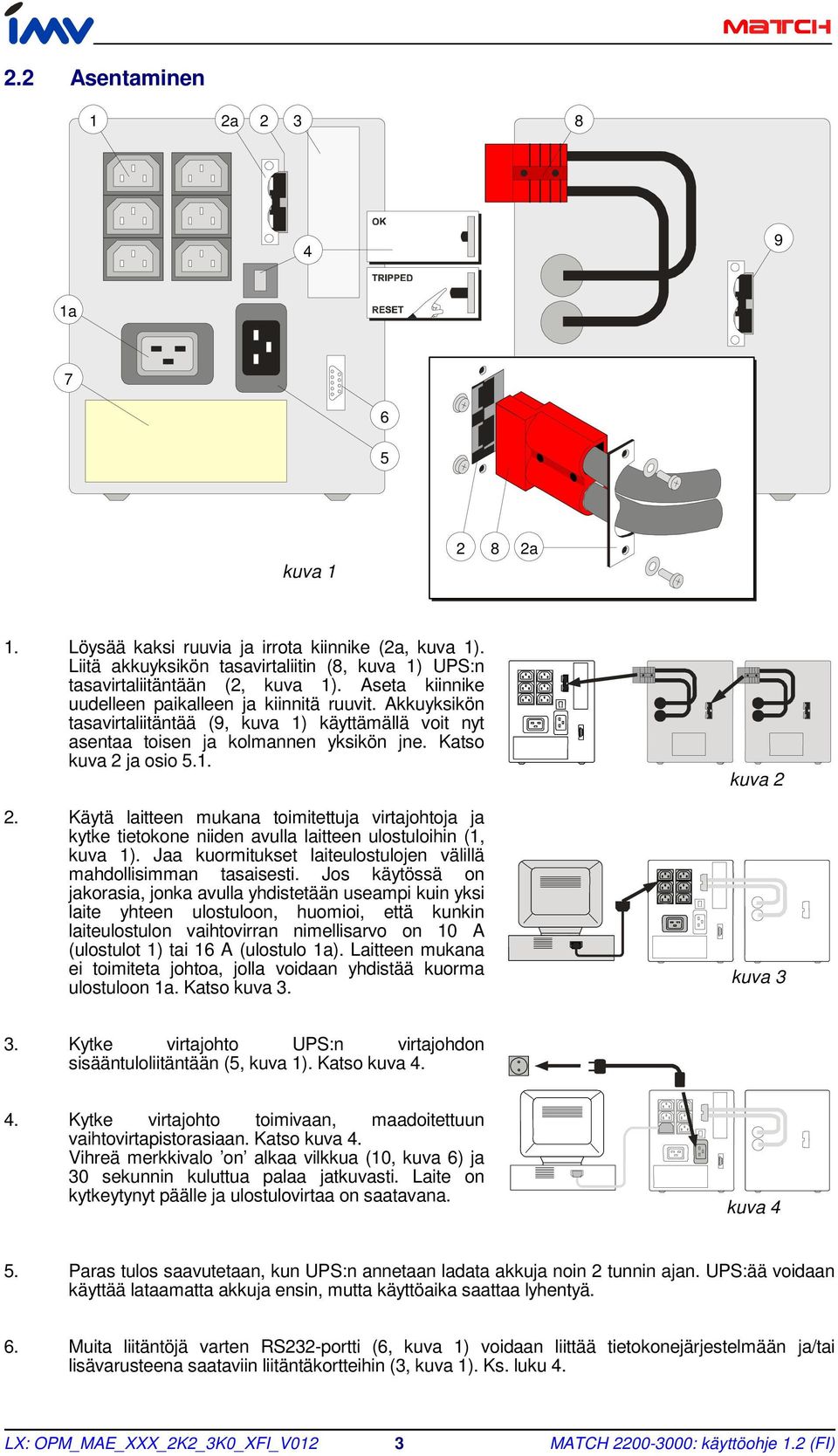

4 2.2 Asentaminen 1 2a a kuva a 1. Löysää kaksi ruuvia ja irrota kiinnike (2a, kuva 1). Liitä akkuyksikön tasavirtaliitin (8, kuva 1) UPS:n tasavirtaliitäntään (2, kuva 1). Aseta kiinnike uudelleen paikalleen ja kiinnitä ruuvit. Akkuyksikön tasavirtaliitäntää (9, kuva 1) käyttämällä voit nyt asentaa toisen ja kolmannen yksikön jne. Katso kuva 2 ja osio Käytä laitteen mukana toimitettuja virtajohtoja ja kytke tietokone niiden avulla laitteen ulostuloihin (1, kuva 1). Jaa kuormitukset laiteulostulojen välillä mahdollisimman tasaisesti. Jos käytössä on jakorasia, jonka avulla yhdistetään useampi kuin yksi laite yhteen ulostuloon, huomioi, että kunkin laiteulostulon vaihtovirran nimellisarvo on 10 A (ulostulot 1) tai 16 A (ulostulo 1a). Laitteen mukana ei toimiteta johtoa, jolla voidaan yhdistää kuorma ulostuloon 1a. Katso kuva 3. kuva 2 kuva 3 3. Kytke virtajohto UPS:n virtajohdon sisääntuloliitäntään (5, kuva 1). Katso kuva Kytke virtajohto toimivaan, maadoitettuun vaihtovirtapistorasiaan. Katso kuva 4. Vihreä merkkivalo on alkaa vilkkua (10, kuva 6) ja 30 sekunnin kuluttua palaa jatkuvasti. Laite on kytkeytynyt päälle ja ulostulovirtaa on saatavana. kuva 4 5. Paras tulos saavutetaan, kun UPS:n annetaan ladata akkuja noin 2 tunnin ajan. UPS:ää voidaan käyttää lataamatta akkuja ensin, mutta käyttöaika saattaa lyhentyä. 6. Muita liitäntöjä varten RS232-portti (6, kuva 1) voidaan liittää tietokonejärjestelmään ja/tai lisävarusteena saataviin liitäntäkortteihin (3, kuva 1). Ks. luku 4. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 3 MATCH : käyttöohje 1.2 (FI)

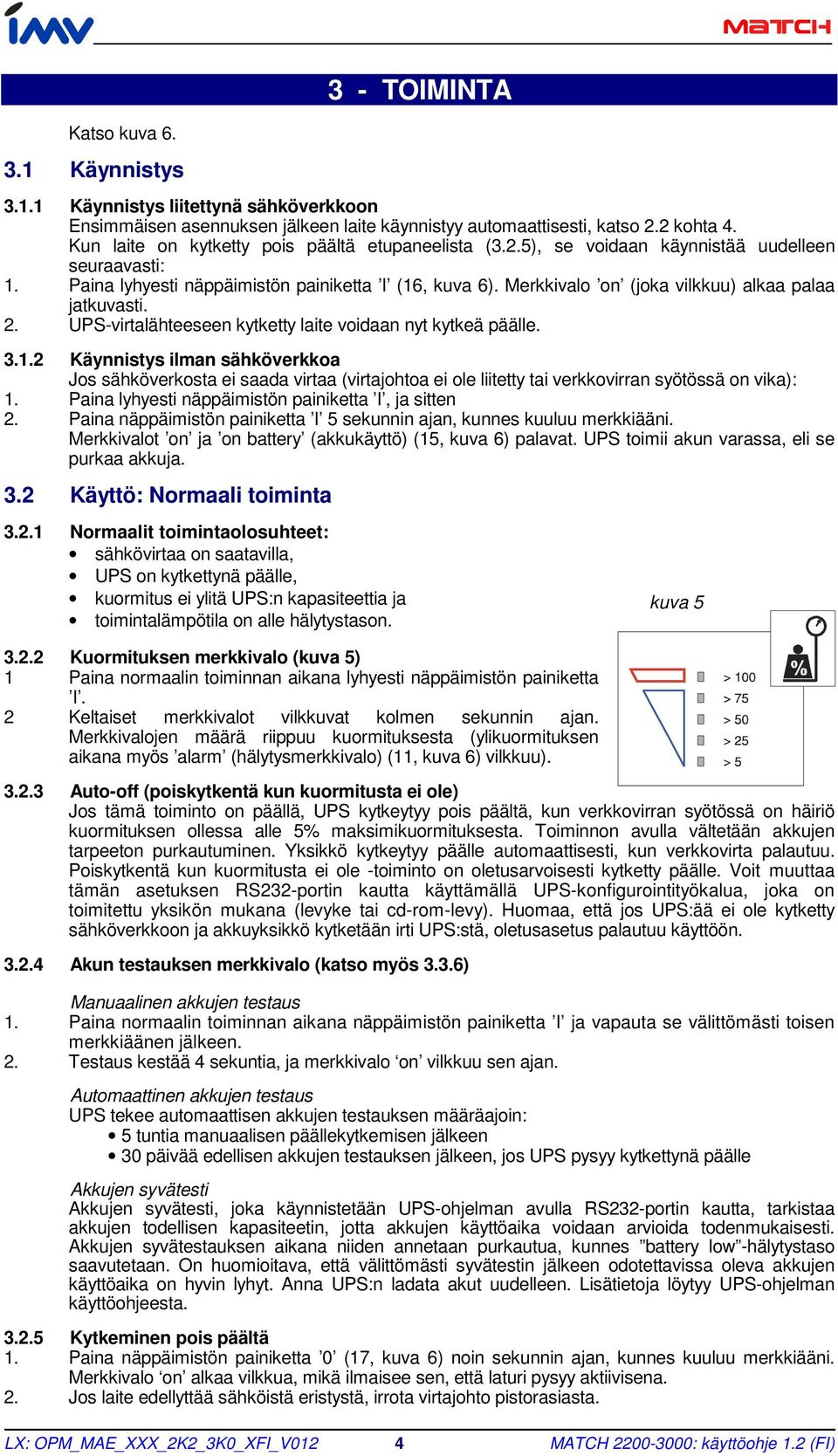

5 Katso kuva Käynnistys 3 - TOIMINTA Käynnistys liitettynä sähköverkkoon Ensimmäisen asennuksen jälkeen laite käynnistyy automaattisesti, katso 2.2 kohta 4. Kun laite on kytketty pois päältä etupaneelista (3.2.5), se voidaan käynnistää uudelleen seuraavasti: 1. Paina lyhyesti näppäimistön painiketta I (16, kuva 6). Merkkivalo on (joka vilkkuu) alkaa palaa jatkuvasti. 2. UPS-virtalähteeseen kytketty laite voidaan nyt kytkeä päälle Käynnistys ilman sähköverkkoa Jos sähköverkosta ei saada virtaa (virtajohtoa ei ole liitetty tai verkkovirran syötössä on vika): 1. Paina lyhyesti näppäimistön painiketta I, ja sitten 2. Paina näppäimistön painiketta I 5 sekunnin ajan, kunnes kuuluu merkkiääni. Merkkivalot on ja on battery (akkukäyttö) (15, kuva 6) palavat. UPS toimii akun varassa, eli se purkaa akkuja. 3.2 Käyttö: Normaali toiminta Normaalit toimintaolosuhteet: sähkövirtaa on saatavilla, UPS on kytkettynä päälle, kuormitus ei ylitä UPS:n kapasiteettia ja toimintalämpötila on alle hälytystason Kuormituksen merkkivalo (kuva 5) 1 Paina normaalin toiminnan aikana lyhyesti näppäimistön painiketta I. 2 Keltaiset merkkivalot vilkkuvat kolmen sekunnin ajan. Merkkivalojen määrä riippuu kuormituksesta (ylikuormituksen aikana myös alarm (hälytysmerkkivalo) (11, kuva 6) vilkkuu) Auto-off (poiskytkentä kun kuormitusta ei ole) Jos tämä toiminto on päällä, UPS kytkeytyy pois päältä, kun verkkovirran syötössä on häiriö kuormituksen ollessa alle 5% maksimikuormituksesta. Toiminnon avulla vältetään akkujen tarpeeton purkautuminen. Yksikkö kytkeytyy päälle automaattisesti, kun verkkovirta palautuu. Poiskytkentä kun kuormitusta ei ole -toiminto on oletusarvoisesti kytketty päälle. Voit muuttaa tämän asetuksen RS232-portin kautta käyttämällä UPS-konfigurointityökalua, joka on toimitettu yksikön mukana (levyke tai cd-rom-levy). Huomaa, että jos UPS:ää ei ole kytketty sähköverkkoon ja akkuyksikkö kytketään irti UPS:stä, oletusasetus palautuu käyttöön Akun testauksen merkkivalo (katso myös 3.3.6) kuva 5 Manuaalinen akkujen testaus 1. Paina normaalin toiminnan aikana näppäimistön painiketta I ja vapauta se välittömästi toisen merkkiäänen jälkeen. 2. Testaus kestää 4 sekuntia, ja merkkivalo on vilkkuu sen ajan. Automaattinen akkujen testaus UPS tekee automaattisen akkujen testauksen määräajoin: 5 tuntia manuaalisen päällekytkemisen jälkeen 30 päivää edellisen akkujen testauksen jälkeen, jos UPS pysyy kytkettynä päälle Akkujen syvätesti Akkujen syvätesti, joka käynnistetään UPS-ohjelman avulla RS232-portin kautta, tarkistaa akkujen todellisen kapasiteetin, jotta akkujen käyttöaika voidaan arvioida todenmukaisesti. Akkujen syvätestauksen aikana niiden annetaan purkautua, kunnes battery low -hälytystaso saavutetaan. On huomioitava, että välittömästi syvätestin jälkeen odotettavissa oleva akkujen käyttöaika on hyvin lyhyt. Anna UPS:n ladata akut uudelleen. Lisätietoja löytyy UPS-ohjelman käyttöohjeesta Kytkeminen pois päältä 1. Paina näppäimistön painiketta 0 (17, kuva 6) noin sekunnin ajan, kunnes kuuluu merkkiääni. Merkkivalo on alkaa vilkkua, mikä ilmaisee sen, että laturi pysyy aktiivisena. 2. Jos laite edellyttää sähköistä eristystä, irrota virtajohto pistorasiasta. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 4 MATCH : käyttöohje 1.2 (FI)

6 3.3 Käyttö: Tilan ja hälytyksen merkkivalot o = tilan merkkivalot : toimintatila! = yleiset hälytysmerkkivalot : epänormaali toiminta!! = tärkeät hälytysmerkkivalot : tilanteet, joissa UPS:n ulostulojännitettä ei enää voida taata; edellyttää välittömiä toimenpiteitä kuva Etulevyn merkkivalot Tilanne on alarm avr progr. shutd. repl. batt. on batt. summeri o Laturi päällä (3.3.1) o Normaali toiminta (3.3.2) o Automaattinen jännitteensäätö (3.3.3)! Akkukäyttö (3.3.4)!! Akun lataustaso alhainen (3.3.5)! Akun vaihto (3.3.6) * 1x/8 s * 1x/s.!! Ylikuormitus (3.3.7) !! Korkea lämpötila (3.3.8) * 1x/s. o o Ohjelmoitu poiskytkentä valmiina (3.3.9) Ohjelmoitu poiskytkentä käynnissä (3.3.9) Toimintatilat ja niitä vastaavat merkkivalot, katso = ajoittainen = jatkuva * = voidaan asettaa uudelleen: paina painiketta I > 2 s. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 5 MATCH : käyttöohje 1.2 (FI)

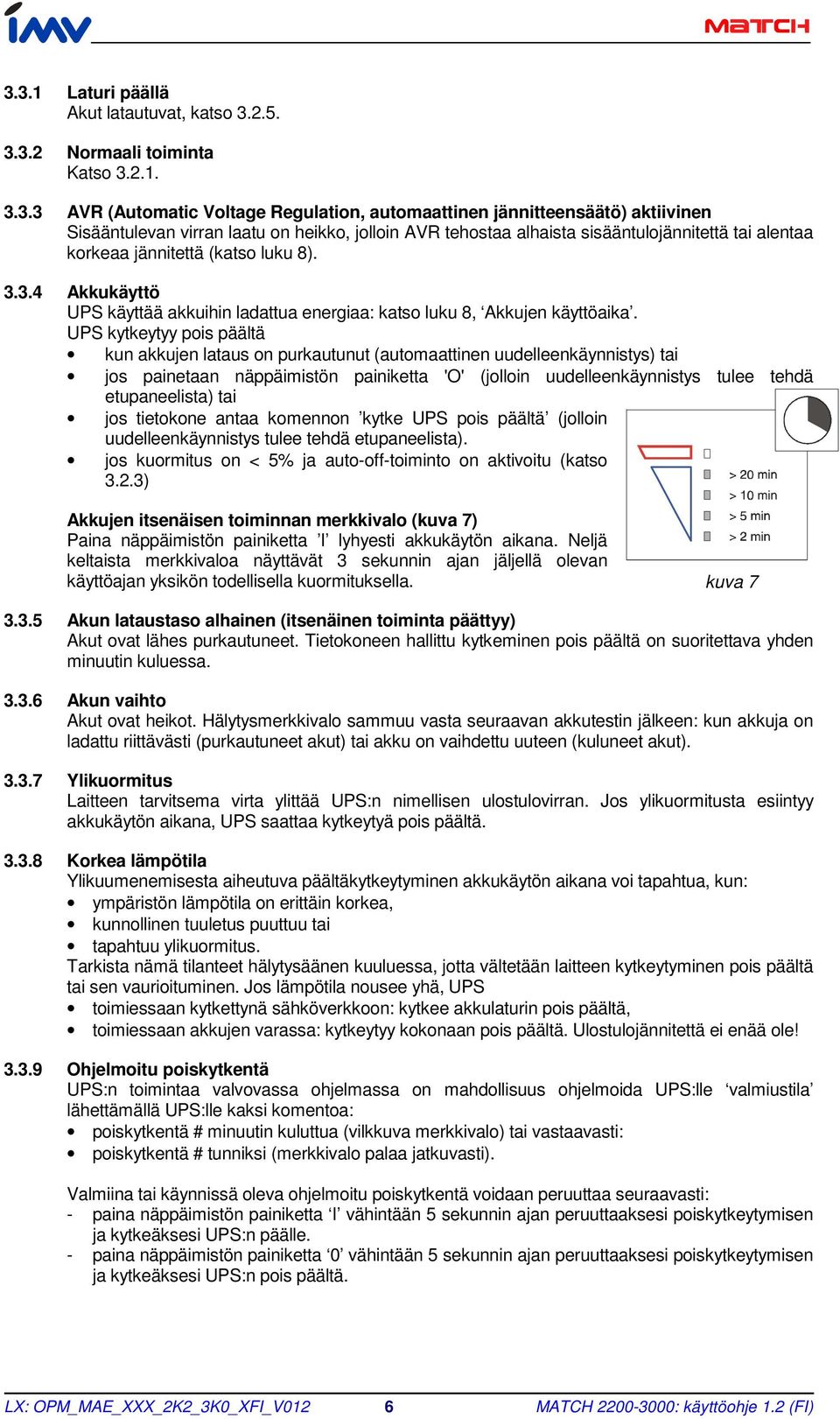

7 3.3.1 Laturi päällä Akut latautuvat, katso Normaali toiminta Katso AVR (Automatic Voltage Regulation, automaattinen jännitteensäätö) aktiivinen Sisääntulevan virran laatu on heikko, jolloin AVR tehostaa alhaista sisääntulojännitettä tai alentaa korkeaa jännitettä (katso luku 8) Akkukäyttö UPS käyttää akkuihin ladattua energiaa: katso luku 8, Akkujen käyttöaika. UPS kytkeytyy pois päältä kun akkujen lataus on purkautunut (automaattinen uudelleenkäynnistys) tai jos painetaan näppäimistön painiketta 'O' (jolloin uudelleenkäynnistys tulee tehdä etupaneelista) tai jos tietokone antaa komennon kytke UPS pois päältä (jolloin uudelleenkäynnistys tulee tehdä etupaneelista). jos kuormitus on < 5% ja auto-off-toiminto on aktivoitu (katso 3.2.3) Akkujen itsenäisen toiminnan merkkivalo (kuva 7) Paina näppäimistön painiketta I lyhyesti akkukäytön aikana. Neljä keltaista merkkivaloa näyttävät 3 sekunnin ajan jäljellä olevan käyttöajan yksikön todellisella kuormituksella. kuva Akun lataustaso alhainen (itsenäinen toiminta päättyy) Akut ovat lähes purkautuneet. Tietokoneen hallittu kytkeminen pois päältä on suoritettava yhden minuutin kuluessa Akun vaihto Akut ovat heikot. Hälytysmerkkivalo sammuu vasta seuraavan akkutestin jälkeen: kun akkuja on ladattu riittävästi (purkautuneet akut) tai akku on vaihdettu uuteen (kuluneet akut) Ylikuormitus Laitteen tarvitsema virta ylittää UPS:n nimellisen ulostulovirran. Jos ylikuormitusta esiintyy akkukäytön aikana, UPS saattaa kytkeytyä pois päältä Korkea lämpötila Ylikuumenemisesta aiheutuva päältäkytkeytyminen akkukäytön aikana voi tapahtua, kun: ympäristön lämpötila on erittäin korkea, kunnollinen tuuletus puuttuu tai tapahtuu ylikuormitus. Tarkista nämä tilanteet hälytysäänen kuuluessa, jotta vältetään laitteen kytkeytyminen pois päältä tai sen vaurioituminen. Jos lämpötila nousee yhä, UPS toimiessaan kytkettynä sähköverkkoon: kytkee akkulaturin pois päältä, toimiessaan akkujen varassa: kytkeytyy kokonaan pois päältä. Ulostulojännitettä ei enää ole! Ohjelmoitu poiskytkentä UPS:n toimintaa valvovassa ohjelmassa on mahdollisuus ohjelmoida UPS:lle valmiustila lähettämällä UPS:lle kaksi komentoa: poiskytkentä # minuutin kuluttua (vilkkuva merkkivalo) tai vastaavasti: poiskytkentä # tunniksi (merkkivalo palaa jatkuvasti). Valmiina tai käynnissä oleva ohjelmoitu poiskytkentä voidaan peruuttaa seuraavasti: - paina näppäimistön painiketta I vähintään 5 sekunnin ajan peruuttaaksesi poiskytkeytymisen ja kytkeäksesi UPS:n päälle. - paina näppäimistön painiketta 0 vähintään 5 sekunnin ajan peruuttaaksesi poiskytkeytymisen ja kytkeäksesi UPS:n pois päältä. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 6 MATCH : käyttöohje 1.2 (FI)

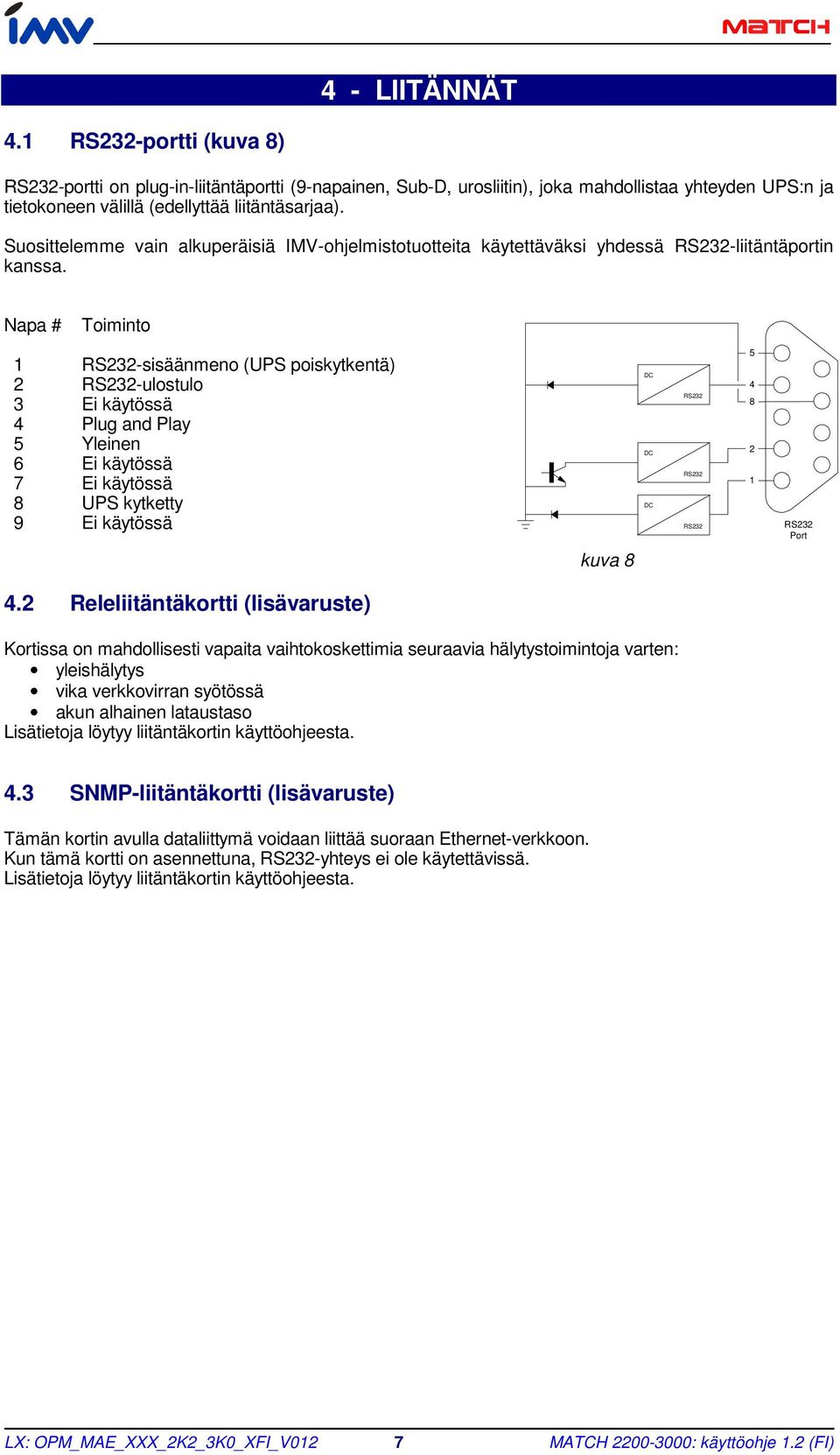

8 4 - LIITÄNNÄT 4.1 RS232-portti (kuva 8) RS232-portti on plug-in-liitäntäportti (9-napainen, Sub-D, urosliitin), joka mahdollistaa yhteyden UPS:n ja tietokoneen välillä (edellyttää liitäntäsarjaa). Suosittelemme vain alkuperäisiä IMV-ohjelmistotuotteita käytettäväksi yhdessä RS232-liitäntäportin kanssa. Napa # Toiminto 1 RS232-sisäänmeno (UPS poiskytkentä) 2 RS232-ulostulo 3 Ei käytössä 4 Plug and Play 5 Yleinen 6 Ei käytössä 7 Ei käytössä 8 UPS kytketty 9 Ei käytössä DC DC DC RS232 RS232 RS RS232 Port kuva Releliitäntäkortti (lisävaruste) Kortissa on mahdollisesti vapaita vaihtokoskettimia seuraavia hälytystoimintoja varten: yleishälytys vika verkkovirran syötössä akun alhainen lataustaso Lisätietoja löytyy liitäntäkortin käyttöohjeesta. 4.3 SNMP-liitäntäkortti (lisävaruste) Tämän kortin avulla dataliittymä voidaan liittää suoraan Ethernet-verkkoon. Kun tämä kortti on asennettuna, RS232-yhteys ei ole käytettävissä. Lisätietoja löytyy liitäntäkortin käyttöohjeesta. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 7 MATCH : käyttöohje 1.2 (FI)

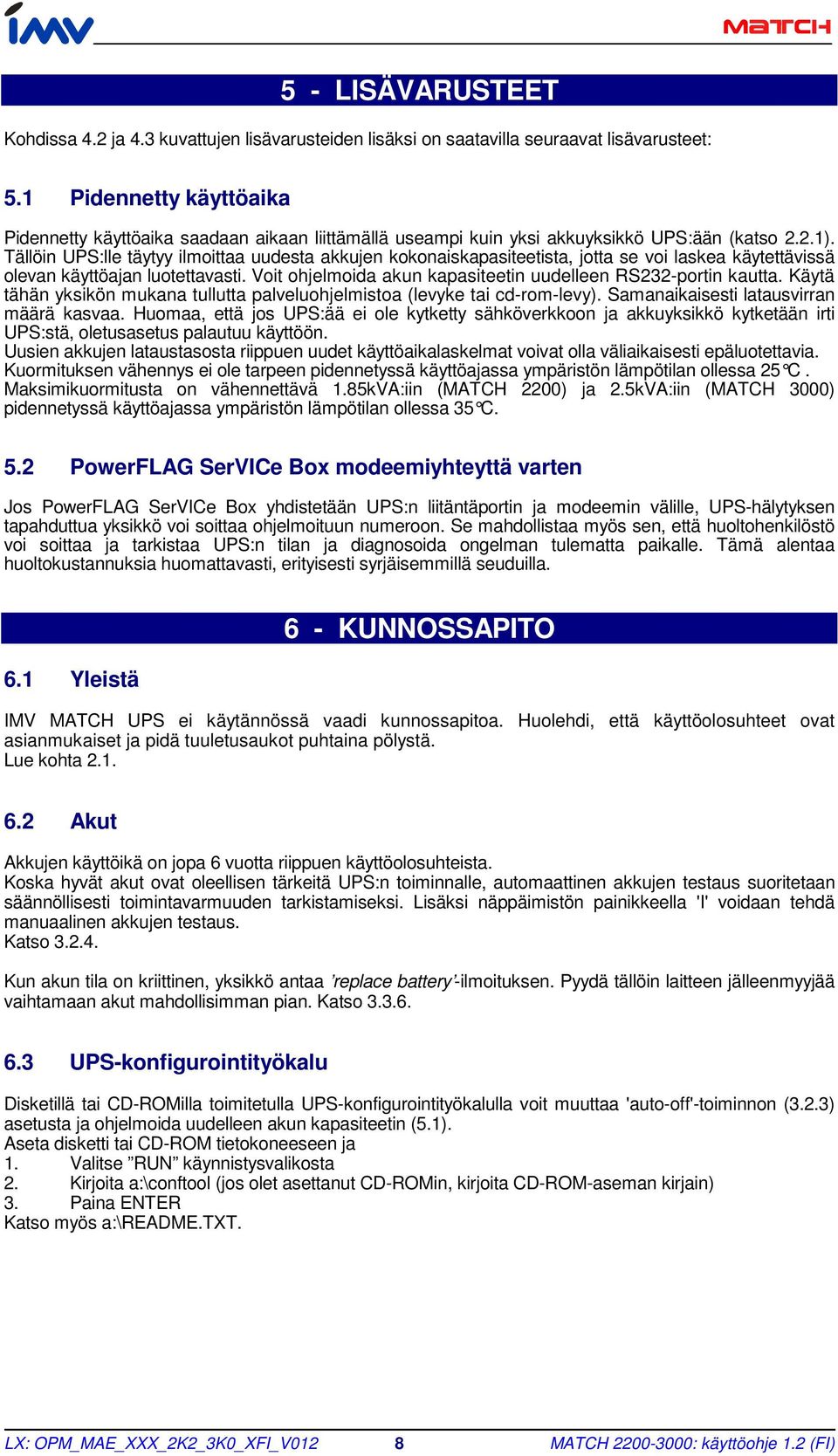

9 5 - LISÄVARUSTEET Kohdissa 4.2 ja 4.3 kuvattujen lisävarusteiden lisäksi on saatavilla seuraavat lisävarusteet: 5.1 Pidennetty käyttöaika Pidennetty käyttöaika saadaan aikaan liittämällä useampi kuin yksi akkuyksikkö UPS:ään (katso 2.2.1). Tällöin UPS:lle täytyy ilmoittaa uudesta akkujen kokonaiskapasiteetista, jotta se voi laskea käytettävissä olevan käyttöajan luotettavasti. Voit ohjelmoida akun kapasiteetin uudelleen RS232-portin kautta. Käytä tähän yksikön mukana tullutta palveluohjelmistoa (levyke tai cd-rom-levy). Samanaikaisesti latausvirran määrä kasvaa. Huomaa, että jos UPS:ää ei ole kytketty sähköverkkoon ja akkuyksikkö kytketään irti UPS:stä, oletusasetus palautuu käyttöön. Uusien akkujen lataustasosta riippuen uudet käyttöaikalaskelmat voivat olla väliaikaisesti epäluotettavia. Kuormituksen vähennys ei ole tarpeen pidennetyssä käyttöajassa ympäristön lämpötilan ollessa 25 C. Maksimikuormitusta on vähennettävä 1.85kVA:iin (MATCH 2200) ja 2.5kVA:iin (MATCH 3000) pidennetyssä käyttöajassa ympäristön lämpötilan ollessa 35 C. 5.2 PowerFLAG SerVICe Box modeemiyhteyttä varten Jos PowerFLAG SerVICe Box yhdistetään UPS:n liitäntäportin ja modeemin välille, UPS-hälytyksen tapahduttua yksikkö voi soittaa ohjelmoituun numeroon. Se mahdollistaa myös sen, että huoltohenkilöstö voi soittaa ja tarkistaa UPS:n tilan ja diagnosoida ongelman tulematta paikalle. Tämä alentaa huoltokustannuksia huomattavasti, erityisesti syrjäisemmillä seuduilla. 6.1 Yleistä 6 - KUNNOSSAPITO IMV MATCH UPS ei käytännössä vaadi kunnossapitoa. Huolehdi, että käyttöolosuhteet ovat asianmukaiset ja pidä tuuletusaukot puhtaina pölystä. Lue kohta Akut Akkujen käyttöikä on jopa 6 vuotta riippuen käyttöolosuhteista. Koska hyvät akut ovat oleellisen tärkeitä UPS:n toiminnalle, automaattinen akkujen testaus suoritetaan säännöllisesti toimintavarmuuden tarkistamiseksi. Lisäksi näppäimistön painikkeella 'I' voidaan tehdä manuaalinen akkujen testaus. Katso Kun akun tila on kriittinen, yksikkö antaa replace battery -ilmoituksen. Pyydä tällöin laitteen jälleenmyyjää vaihtamaan akut mahdollisimman pian. Katso UPS-konfigurointityökalu Disketillä tai CD-ROMilla toimitetulla UPS-konfigurointityökalulla voit muuttaa 'auto-off'-toiminnon (3.2.3) asetusta ja ohjelmoida uudelleen akun kapasiteetin (5.1). Aseta disketti tai CD-ROM tietokoneeseen ja 1. Valitse RUN käynnistysvalikosta 2. Kirjoita a:\conftool (jos olet asettanut CD-ROMin, kirjoita CD-ROM-aseman kirjain) 3. Paina ENTER Katso myös a:\readme.txt. LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 8 MATCH : käyttöohje 1.2 (FI)

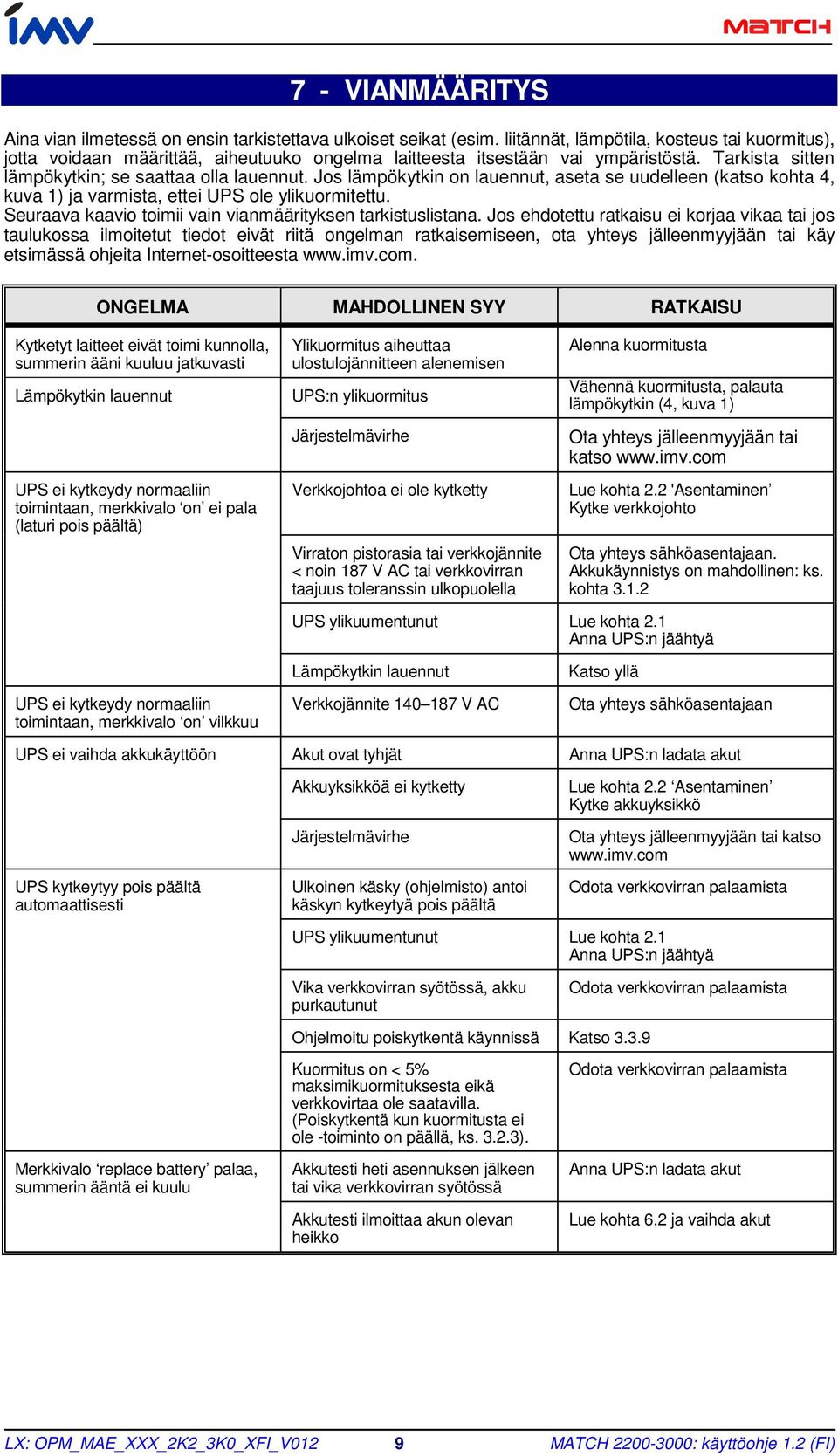

10 7 - VIANMÄÄRITYS Aina vian ilmetessä on ensin tarkistettava ulkoiset seikat (esim. liitännät, lämpötila, kosteus tai kuormitus), jotta voidaan määrittää, aiheutuuko ongelma laitteesta itsestään vai ympäristöstä. Tarkista sitten lämpökytkin; se saattaa olla lauennut. Jos lämpökytkin on lauennut, aseta se uudelleen (katso kohta 4, kuva 1) ja varmista, ettei UPS ole ylikuormitettu. Seuraava kaavio toimii vain vianmäärityksen tarkistuslistana. Jos ehdotettu ratkaisu ei korjaa vikaa tai jos taulukossa ilmoitetut tiedot eivät riitä ongelman ratkaisemiseen, ota yhteys jälleenmyyjään tai käy etsimässä ohjeita Internet-osoitteesta ONGELMA MAHDOLLINEN SYY RATKAISU Kytketyt laitteet eivät toimi kunnolla, summerin ääni kuuluu jatkuvasti Lämpökytkin lauennut UPS ei kytkeydy normaaliin toimintaan, merkkivalo on ei pala (laturi pois päältä) Ylikuormitus aiheuttaa ulostulojännitteen alenemisen UPS:n ylikuormitus Järjestelmävirhe Verkkojohtoa ei ole kytketty Virraton pistorasia tai verkkojännite < noin 187 V AC tai verkkovirran taajuus toleranssin ulkopuolella Alenna kuormitusta Vähennä kuormitusta, palauta lämpökytkin (4, kuva 1) Ota yhteys jälleenmyyjään tai katso Lue kohta 2.2 'Asentaminen Kytke verkkojohto Ota yhteys sähköasentajaan. Akkukäynnistys on mahdollinen: ks. kohta UPS ylikuumentunut Lue kohta 2.1 Anna UPS:n jäähtyä UPS ei kytkeydy normaaliin toimintaan, merkkivalo on vilkkuu UPS ei vaihda akkukäyttöön UPS kytkeytyy pois päältä automaattisesti Lämpökytkin lauennut Verkkojännite V AC Akut ovat tyhjät Akkuyksikköä ei kytketty Järjestelmävirhe Ulkoinen käsky (ohjelmisto) antoi käskyn kytkeytyä pois päältä Katso yllä Ota yhteys sähköasentajaan Anna UPS:n ladata akut Lue kohta 2.2 Asentaminen Kytke akkuyksikkö Ota yhteys jälleenmyyjään tai katso Odota verkkovirran palaamista UPS ylikuumentunut Lue kohta 2.1 Anna UPS:n jäähtyä Vika verkkovirran syötössä, akku purkautunut Odota verkkovirran palaamista Ohjelmoitu poiskytkentä käynnissä Katso Merkkivalo replace battery palaa, summerin ääntä ei kuulu Kuormitus on < 5% maksimikuormituksesta eikä verkkovirtaa ole saatavilla. (Poiskytkentä kun kuormitusta ei ole -toiminto on päällä, ks ). Akkutesti heti asennuksen jälkeen tai vika verkkovirran syötössä Akkutesti ilmoittaa akun olevan heikko Odota verkkovirran palaamista Anna UPS:n ladata akut Lue kohta 6.2 ja vaihda akut LX: OPM_MAE_XXX_2K2_3K0_XFI_V012 9 MATCH : käyttöohje 1.2 (FI)

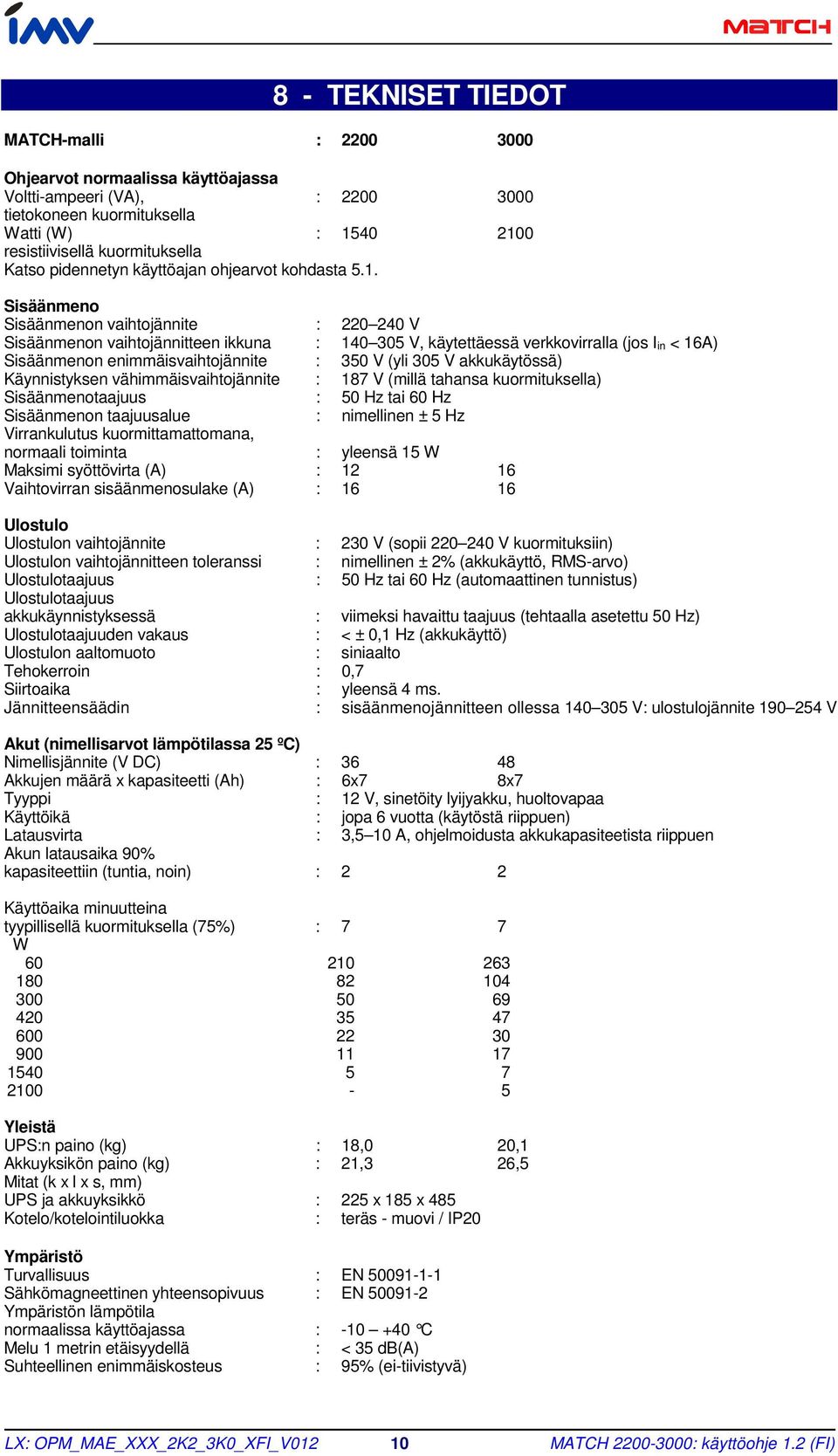

11 8 - TEKNISET TIEDOT MATCH-malli : Ohjearvot normaalissa käyttöajassa Voltti-ampeeri (VA), : tietokoneen kuormituksella Watti (W) : resistiivisellä kuormituksella Katso pidennetyn käyttöajan ohjearvot kohdasta 5.1. Sisäänmeno Sisäänmenon vaihtojännite : V Sisäänmenon vaihtojännitteen ikkuna : V, käytettäessä verkkovirralla (jos I in < 16A) Sisäänmenon enimmäisvaihtojännite : 350 V (yli 305 V akkukäytössä) Käynnistyksen vähimmäisvaihtojännite : 187 V (millä tahansa kuormituksella) Sisäänmenotaajuus : 50 Hz tai 60 Hz Sisäänmenon taajuusalue : nimellinen ± 5 Hz Virrankulutus kuormittamattomana, normaali toiminta : yleensä 15 W Maksimi syöttövirta (A) : Vaihtovirran sisäänmenosulake (A) : Ulostulo Ulostulon vaihtojännite : 230 V (sopii V kuormituksiin) Ulostulon vaihtojännitteen toleranssi : nimellinen ± 2% (akkukäyttö, RMS-arvo) Ulostulotaajuus : 50 Hz tai 60 Hz (automaattinen tunnistus) Ulostulotaajuus akkukäynnistyksessä : viimeksi havaittu taajuus (tehtaalla asetettu 50 Hz) Ulostulotaajuuden vakaus : < ± 0,1 Hz (akkukäyttö) Ulostulon aaltomuoto : siniaalto Tehokerroin : 0,7 Siirtoaika : yleensä 4 ms. Jännitteensäädin : sisäänmenojännitteen ollessa V: ulostulojännite V Akut (nimellisarvot lämpötilassa 25 ºC) Nimellisjännite (V DC) : Akkujen määrä x kapasiteetti (Ah) : 6x7 8x7 Tyyppi : 12 V, sinetöity lyijyakku, huoltovapaa Käyttöikä : jopa 6 vuotta (käytöstä riippuen) Latausvirta : 3,5 10 A, ohjelmoidusta akkukapasiteetista riippuen Akun latausaika 90% kapasiteettiin (tuntia, noin) : 2 2 Käyttöaika minuutteina tyypillisellä kuormituksella (75%) : 7 7 W Yleistä UPS:n paino (kg) : 18,0 20,1 Akkuyksikön paino (kg) : 21,3 26,5 Mitat (k x l x s, mm) UPS ja akkuyksikkö : 225 x 185 x 485 Kotelo/kotelointiluokka : teräs - muovi / IP20 Ympäristö Turvallisuus : EN Sähkömagneettinen yhteensopivuus : EN Ympäristön lämpötila normaalissa käyttöajassa : C Melu 1 metrin etäisyydellä : < 35 db(a) Suhteellinen enimmäiskosteus : 95% (ei-tiivistyvä) LX: OPM_MAE_XXX_2K2_3K0_XFI_V MATCH : käyttöohje 1.2 (FI)
