1 BALEXTHERM PU-W-ST, PU-W-PLUS, PU-R SANDWICHELEMENTIT POLYURETAANIYTIMELLÄ TEKNINEN LUETTELO FIRE STOP w w w.b al ex.e u

2

3 BALEXTHERM-PU-W-PLUS, BALEXTHERM-PU-W-ST ja BALEXTHERM-PU-R Sandwichelementit polyuretaaniytimellä Huhtikuu 2013 Tämän kansion sisältö ei muodosta kaupallista tarjousta siviililakikokoelman määräysten tarkoittamalla tavalla. Tämän kansion sisältämät tiedot ovat ainoastaan esimerkkiratkaisuja, jotka kunkin asiakkaan tarpeisiin vaativat kyseessä olevan kohteen suunnittelijan konsultointia ja täsmentämistä. Balex-Metal ei ole vastuussa mistään mahdollisesti esiintyvästä teknisestä virheestä tai tämän kansion sisältämän tiedon väärästä käytöstä johtuvasta virheestä.

4

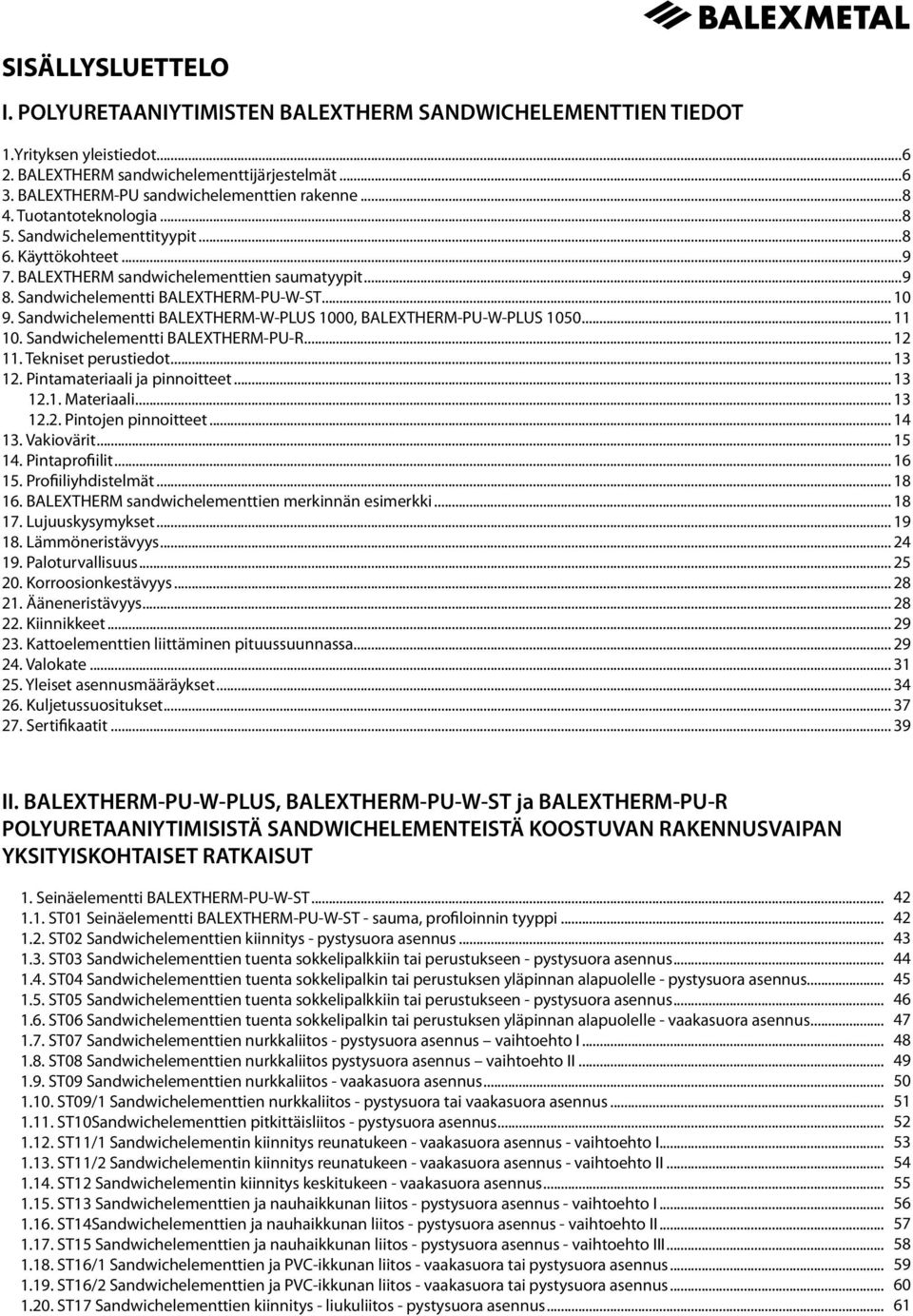

5 SISÄLLYSLUETTELO I. POLYURETAANIYTIMISTEN BALEXTHERM SANDWICHELEMENTTIEN TIEDOT 1.Yrityksen yleistiedot BALEXTHERM sandwichelementtijärjestelmät BALEXTHERM-PU sandwichelementtien rakenne Tuotantoteknologia Sandwichelementtityypit Käyttökohteet BALEXTHERM sandwichelementtien saumatyypit Sandwichelementti BALEXTHERM-PU-W-ST Sandwichelementti BALEXTHERM-W-PLUS 1000, BALEXTHERM-PU-W-PLUS Sandwichelementti BALEXTHERM-PU-R Tekniset perustiedot Pintamateriaali ja pinnoitteet Materiaali Pintojen pinnoitteet Vakiovärit Pintaprofiilit Profiiliyhdistelmät BALEXTHERM sandwichelementtien merkinnän esimerkki Lujuuskysymykset Lämmöneristävyys Paloturvallisuus Korroosionkestävyys Ääneneristävyys Kiinnikkeet Kattoelementtien liittäminen pituussuunnassa Valokate Yleiset asennusmääräykset Kuljetussuositukset Sertifikaatit II. BALEXTHERM-PU-W-PLUS, BALEXTHERM-PU-W-ST ja BALEXTHERM-PU-R POLYURETAANIYTIMISISTÄ SANDWICHELEMENTEISTÄ KOOSTUVAN RAKENNUSVAIPAN YKSITYISKOHTAISET RATKAISUT 1. Seinäelementti BALEXTHERM-PU-W-ST ST01 Seinäelementti BALEXTHERM-PU-W-ST - sauma, profiloinnin tyyppi ST02 Sandwichelementtien kiinnitys - pystysuora asennus ST03 Sandwichelementtien tuenta sokkelipalkkiin tai perustukseen - pystysuora asennus ST04 Sandwichelementtien tuenta sokkelipalkin tai perustuksen yläpinnan alapuolelle - pystysuora asennus ST05 Sandwichelementtien tuenta sokkelipalkkiin tai perustukseen - pystysuora asennus ST06 Sandwichelementtien tuenta sokkelipalkin tai perustuksen yläpinnan alapuolelle - vaakasuora asennus ST07 Sandwichelementtien nurkkaliitos - pystysuora asennus vaihtoehto I ST08 Sandwichelementtien nurkkaliitos pystysuora asennus vaihtoehto II ST09 Sandwichelementtien nurkkaliitos - vaakasuora asennus ST09/1 Sandwichelementtien nurkkaliitos - pystysuora tai vaakasuora asennus ST10Sandwichelementtien pitkittäisliitos - pystysuora asennus ST11/1 Sandwichelementin kiinnitys reunatukeen - vaakasuora asennus - vaihtoehto I ST11/2 Sandwichelementin kiinnitys reunatukeen - vaakasuora asennus - vaihtoehto II ST12 Sandwichelementin kiinnitys keskitukeen - vaakasuora asennus ST13 Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto I ST14Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto II ST15 Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto III ST16/1 Sandwichelementtien ja PVC-ikkunan liitos - vaakasuora tai pystysuora asennus ST16/2 Sandwichelementtien ja PVC-ikkunan liitos - vaakasuora tai pystysuora asennus ST17 Sandwichelementtien kiinnitys - liukuliitos - pystysuora asennus

6 2. Seinäelementti BALEXTHERM-PU-W-PLUS PL01 Seinäelementti BALEXTHERM-PU-W-PLUS sauma, profiloinnin tyyppi PL02 Seinäelementti BALEXTHERM-PU-W-PLUS sauma, profiloinnin tyyppi PL03 Sandwichelementtien kiinnitys - pystysuora asennus PL04 Sandwichelementtien tuenta sokkelipalkkiin tai perustukseen - pystysuora asennus PL05 Sandwichelementtien tuenta sokkelipalkin tai perustuksen yläpinnan alapuolelle - pystysuora asennus PL06 Sandwichelementtien tuenta sokkelipalkkiin tai perustukseen - vaakasuora asennus PL07 Sandwichelementtien tuenta sokkelipalkin tai perustuksen yläpinnan alapuolelle - vaakasuora asennus PL08 Sandwichelementtien nurkkaliitos - pystysuora asennus vaihtoehto I PL09 Sandwichelementtien nurkkaliitos pystysuora asennus vaihtoehto II PL10 Sandwichelementtien nurkkaliitos - vaakasuora asennus PL10/1 Sandwichelementtien nurkkaliitos - pystysuora tai vaakasuora asennus PL11 Sandwichelementtien pitkittäisliitos - pystysuora asennus PL12/1 Sandwichelementin kiinnitys reunatukeen - vaakasuora asennus - vaihtoehto I PL12/2 Sandwichelementin kiinnitys reunatukeen - vaakasuora asennus - vaihtoehto II PL12/3 Sandwichelementin kiinnitys reunatukeen - vaakasuora asennus - vaihtoehto III PL13 Sandwichelementin kiinnitys keskitukeen - vaakasuora asennus PL14 Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto I PL15 Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto II PL16 Sandwichelementtien ja nauhaikkunan liitos - pystysuora asennus - vaihtoehto III PL17/1 Sandwichelementtien ja PVC-ikkunan liitos - pystysuora tai vaakasuora asennus PL17/2 Sandwichelementtien ja PVC-ikkunan liitos - pystysuora tai vaakasuora asennus PL18/1 Sandwichelementtien kiinnitys - liukuliitos - pystysuora asennus PL18/2 Sandwichelementtien kiinnitys - liukuliitos - pystysuora asennus - leikkaus X-X Sandwich - kattoelementit BALEXTHERM-PU-R R01 Kattoelementti BALEXTHERM-PU-R - sauma, profiloinnin tyyppi R02/1 Sandwichelementtien kiinnitys teräsorteen R02/2 Sandwichelementtien kiinnitys teräsorteen - leikkaus Y-Y R03 Sandwichelementtien päät pulpettikaton tapauksessa R04/1 Katon räystäsratkaisu päätyseinällä R04/2 Katon räystäsratkaisu päätyseinällä R05 Kattoelementtien ja seinäelementin sauma seinän noustessa kattopinnan yläpuolelle R06 Elementtien sauma katon harjalla R07 Sandwichelementtien ja kattokourun sauma R08 Sandwichelementtien ja esivalmistetun kattokourun sauma R09/1 Kattoelementtien ja seinäelementin räystässauma R09/2 Kattoelementtien ja seinäelementin lumiesteellä varustetun räystään sauma R09/3 Sandwich-kattoelementin päädyn pellitys OBR 206 räystäällä R10/1 Sandwichelementtien pitkittäisliitos (L > 18 m) R10/2 Sandwichelementtien pitkittäisliitos (L > 18 m) R11 Sandwichelementtien ja esivalmistetun kourun sauma seinän noustessa kattopinnan yläpuolelle R12 Sandwichelementtien ja kattokourun sauma seinän noustessa kattopinnan yläpuolelle R13 Harjan nauhaikkuna - pituusleikkaus R14 Harjan nauhaikkuna - poikkileikkaus R15 Harjan viereinen kattoikkuna poikkikeikkaus R16/1 Kattoikkuna elementtijalustalla - pituusleikkaus - vaihtoehto I R16/2 Kattoikkuna elementtijalustalla - pituusleikkaus - vaihtoehto I R16/3 Kattoikkuna elementtijalustalla - poikkileikkaus - vaihtoehto I R16/4 Kattoikkuna elementtijalustalla - poikkileikkaus - vaihtoehto I R17/1 Kattoikkuna elementtijalustalla - pituusleikkaus - vaihtoehto II R17/2 Kattoikkuna elementtijalustalla - pituusleikkaus - vaihtoehto II R17/3 Kattoikkuna elementtijalustalla - poikkileikkaus - vaihtoehto II R18/1 LEXAN valokate BALEXTHERM-PU-R sandwichelementteihin R18/2 LEXAN valokate BALEXTHERM-PU-R sandwichelementteihin - valokatteen limitys sandwichelementtiin R18/3 LEXAN valokate BALEXTHERM-PU-R sandwichelementteihin - sandwichelementin limitys valokatteeseen

7 I. POLYURETAANIYTIMISISTÄ BALEXTHERM SANDWICHELEMENTEISTÄ KOOSTUVAN RAKENNUSVAIPAN TEKNISET TIEDOT

8 1. YRITYKSEN YLEISTIEDOT Balex Metal Sp z o.o on johtava teräksestä valmistettujen rakennusmateriaalien valmistaja Puolassa. Yrityksen tuotevalikoimaan kuuluvat kokonaisratkaisut ja teräksestä valmistetut katto- ja julkisivujärjestelmät asunto-, yritys- ja maatalousrakentamiseen. Tuotevalikoimamme on saanut asiakkaiden hyväksynnän Puolassa, Valko-Venäjällä; Venäjällä, Liettuassa, Latviassa, Virossa, Ukrainassa, Tšekissä, Slovakiassa, Saksassa, Tanskassa, Ruotsissa ja Norjassa. Neuvontaa ja myyntiä suorittavat oma aluetoimistoverkosto, yhteistyössä olevat jakelijat sekä ammattitaitoinen kaupallinen neuvojaryhmä. Balex Metal on saavuttanut markkinoiden johtoaseman molemminpuolisella teräspinnalla ja erilaisilla lämmöneristeillä varustettujen sandwichelementtien tuotannossa arvostetuimmista eurooppalaisista yrityksistä hankittujen tuotantolinjojen edistyneen teknologian, erittäin pätevän henkilöstön ja erityisen laadunvalvonnan ansiosta. 2. BALEXTHERM-SANDWICHELEMENTTIJÄRJESTELMÄT Investointihankkeita toteuttavat investoijat, arkkitehdit, pääurakoitsijat sekä asennusyritykset ovat kiinnostuneet suunnitelmien järjestelmäratkaisuista. He edellyttävät samalla kaikkien tarpeellisten suunnitelman sisältämien elementtien ja rakennusosien kokonaistoimitusta. Tullakseen näitä odotuksia vastaan BALEXMETAL sisällytti tarjontaansa ulkoseinien ja katteiden kokonaisjärjestelmät. Kuvattujen järjestelmien tärkeimmät osat ovat seinien ja kattojen sandwichelementit koostuen kahdesta teräslevypinnasta, jotka on liitetty rakenteen eristävään ytimeen. Balex Metal tarjoaa teräslevypintaisia sandwichelementtejä kolmenlaisella eristävällä ytimellä: sandwichelementit mineraalivillaytimellä, jossa mineraalivillan kuidut ovat suorassa kulmassa pintoihin nähden, esiintyvät kauppanimellä BALEXTHERM-MW andwichelementit polyuretaaniytimellä merkitään PUR tai polyisosyanaattiytimellä merkitään PIR: BALEXTHERM-PU ja ovat tämän tuoteluettelon kohde. sandwichelementit polystyreeniytimellä - PWS ja PWD Sandwich-seinäelementtien perustyyppi on sandwichelementti vakiokiinnityksellä (merkintä - BALEXTHERM-W-ST ja PWS), joka kiinnitetään tukirakenteeseen läpimenevällä näkyvällä kiinnikkeellä. Toinen seinäelementtien tyyppi ovat julkisivun puolelta katsottuna näkymättömillä kiinnitysosilla kiinnitettävät sandwichelementit (merkintä - BALEXTHERM-W-PLUS). Erikoisesti suunniteltu pontti peittää kiinnityskohdan eikä kiinnikettä näy valmiissa julkisivussa. Sandwich-kattoelementeille (merkitty BALEXTHERM-R tai PWD) on luonteenomaista ulkopinnan erittäin syvä poimutettu profiili. Se liittyy elementin pitkäaikaisten kuormien, joihin sisältyvät lumikuormat ja oma paino, siirtä-miseen hiipuma huomioiden. Sandwichelementtien lisäksi järjestelmiin sisältyvät myös laaja valikoima erilaisia osia, kuten mm. teräsosat, kiinnitysvarusteet, ruuvit, niitit sekä tiivisteet, sandwichelementteihin kiinnittämiseen soveltuvat ikkunat ja ovet, valokatejärjestelmät, vedenpoistojärjestelmät. Balex Metalin valmistamien BALEXTHERM sandwich-seinä- ja -kattoelementtijärjestelmien tunnusmerkkinä markkinoilla on elementtien täydellinen yhteensopivuus. Se tarkoittaa, että BALEXTHERM-W-ST seinäelementit standardikiinnityksellä sekä ytimeltään saman paksuiset seinäelementit BALEXTHERM-W-PLUS piilokiinnityksellä voidaan liittää toisiinsa käytetystä eristysmateriaalista riippumatta. Se tuli mahdolliseksi yhdenmukaistamalla elementtien pitkittäissaumat sekä ulko- ja sisäpinnan muodot. Tätä mahdollisuutta käytetään suunniteltaessa osastoivien paloseinien liittämistä rakennuksen ulkoseiniin. Esimerkki on pystysuorassa asennuksessa polyuretaaniytimisten elementtien liitos mineraalivillaytimisiin elementteihin. Silloin saadaan vähintään 2 m levyinen vyöhyke palamattomasta ja paloluokan EI 60 materiaalista eri palovyöhykkeiden rajalla. Suunniteltaessa välipohjan liitosta ja kerrosten välistä vyöhykettä, jonka tulee olla valmistettu palamattomasta materiaalista ja jolle luonteenomaista on asianmukainen palonkestävyys, tarkoituksen mukaista on liittää mineraalivillaytimiset elementit elementteihin, joiden ydin on muusta materiaalista. 6

9 Piir.1. BALEXTHERM-MW-W-ST ja BALEXTHERM-PU-W-ST seinäelementtien liitos Piir. 2. BALEXTHERM-MW-W-ST ja BALEXTHERM-PU-W-ST seinäelementtien liitos Piir.3. Saman paksuisten BALEXTHERM-MW-R ja BALEXTHERM-PU-R kattoelementtien liitos BALEXTHERM-R kattoelementeille on laadittu lisäratkaisu, joka mahdollistaa ytimeltään eri paksuisten kattoelementtien liittämisen toisiinsa. Se sallii katon yhtenäisen katerakenteen suunnittelemisen, joka koostuu katon lappeista, joilla on erilaiset palonkesto-ominaisuudet. Piir.4. Eripaksuisten BALEXTHERM-MW-R ja BALEXTHERM-PU-R kattoelementtien liitos Edellä esitetyt vaipan järjestelmäratkaisut sandwich-kattoelementeistä on suojattu lailla hyödyllisyysmallisuojalla aiheena Sandwich-kattoelementtijärjestelmä molemminpuolisella metallipinnalla ja eristemateriaaliytimellä. 7

10 3. BALEXTHERM-PU SANDWICHELEMENTTIEN RAKENNE BALEX METAL tarjoaa laajan valikoiman uudenaikaisia sandwich-seinä- ja -kattoelementtejä polyuretaaniytimellä kauppanimellä BALEXTHERM-PU. BALEXTHERM-PU sandwichelementit koostuvat kahdesta teräslevypinnasta sekä rakenteena ja eristeenä toimivasta ytimestä. Freonivapaasta tiheydeltään 40±3 kg/m 3 olevasta (ympäristöystävällisestä) polyuretaanivaahdosta valmistetun ytimen lämmöneristävyys on paras muiden tunnettujen lämpöeristeiden joukossa ja se vastaa leikkausjännitysten siirtämisestä, pintojen välisen etäisyyden vakiona pysymisestä sekä korkean lämmöneristävyyden varmistamisesta. Elementtien pinnat on valmistettu 0,4 mm - 0,63 mm paksuisesta teräslevystä S220GD, S250GD, S280GD, 275 g/m 2, standardin PN-EN 10326:2005 mukaan. Pintojen tehtävänä on siirtää normaalijännitykset sekä suojata kohde säiden vaikutuksilta. Pintoihin käytetään myös ruostumatonta terästä X5CrNi18-10 (1.4301). Sellainen elementtirakenne saa aikaan sen, että elementit ovat erittäin kevyitä, samalla niiden kantavuus ja jäykkyys on suuri mahdollistaen jännevälin (orret, pilarien väliset palkit) pidentämisen. Elementtien pintojen profiloinnin moninaisuus yhdessä laajan värivalikoiman kanssa antavat arkkitehdeille ja käyttäjille mahdollisuuden suunnitella rakennuskohteiden julkisivut vaihteleviksi säilyttäen samalla tasapainon esteettisyyden ja toiminnallisuuden välillä. 4. BALEXTHERM-PU-SANDWICHELEMENTTIEN TUOTANTOTEKNOLOGIA BALEXTHERM-PU polyuretaaniytimisten sandwichelementtien tuotanto käynnistyi keväällä vuonna Tuotantoprosessi toteutetaan jatkuvalla menetelmällä kahdella täysin automatisoidulla linjalla: vuonna 2004 käynnistetyllä Hennecken (Saksa) valmistamalla tuotantolinjalla sekä vuonna 2010 yhtiön PUMA (Italia) toimittamalla linjalla. Vaahdotusaineena käytetään pentaania. Sen johdosta tuotantoprosessi on ympäristöystävällinen, se ei aiheuta otsonikerroksen tuhoamista. Polyuretaaniytimisten sandwichelementtien teknologinen tuotantoprosessi koostuu sekoitettujen komponenttien ruiskutuksesta, muodostaen seuraavaksi jäykän polyuretaanivaahdon kahden jatkuvasti siirtyvän teräsnauhan väliin (joiden reunat ja pinta on aikaisemmin profiloitu) ja joiden saumat pituussuunnassa varustetaan samanaikaisesti tiivisteillä ja alumiinikalvolla. Korkea laatu sekä BALEXTHERM sandwichelementtien teknisten parametrien vakiona pysyminen on saavutettu käyttämällä korkeinta laatua olevia raaka-aineita sekä tuotannon jatkuvalla valvonnalla. BALEXTHERM-PU sandwichelementtien tuotannossa käytetään kahta ydintyyppiä: PUR- ja PIR-vaahtoa. Polyisosyanaattivaahdolle PIR on luonteenomaista suurempi korkeiden lämpötilojen kestävyys. PUR-vaahdon tasosidokset hajoavat noin 200 ºC lämpötilassa ja hiiltymisaste on palamisen aikana vain 20 %. PIR-vaahdoissa isosyanuraattirakenteet hajoavat 325 ºC lämpötilassa ja hiiltymisaste on jopa 50 %. Palonkestävyystutkimukset ovat sen vahvistaneet. PIR-vaahdon korkea hiiltymisaste muodostaa palosulun, joka johtuu hiiltyneen kerroksen alhaisesta lämmönjohtavuudesta ja kestävyydestä hapettumista vastaan. Siten PIR-vaahdon sisäkerroksen materiaali on suojattu palamiselta ja lisäksi hiiltynyt kerros estää korkeiden lämpötilojen pääsyä sandwichelementin läpi. Tuloksena se antaa paremman paloasuojan. 5. BALEXTHERM-PU SANDWICHELEMENTTITYYPIT Tarjoamme neljä BALEXTHERM sandwichelementtityyppiä: BALEXTHERM-PU-W-ST vakioseinäelementti, hyötyleveys (niin sanottu peittävyys) 1100 mm, mahdollistaa nopean asennuksen ja paremman kuljetuspinnan hyödyntämisen 2,40 m leveissä ajoneuvoissa. Vakioseinäelementti on kiinnitetty rakenteeseen läpivientikiinnikkeillä. BALEXTHERM-PU-W-PLUS seinäelementti piilokiinnityksellä, joka on näkymätön julkisivun puolelta katsottuna, hyötyleveys 1050 ja 1000 mm. Näkymätön kiinnitys julkisivun puolelta ja erilaiset profiilityypit: softline (uutuus), ura- ja mikroprofiili saavat aikaiseksi sen, että nämä elementit ovat erittäin attraktiivisia arkkitehtuurin ja toiminnallisuuden suhteen. 8

11 BALEXTHERM-PU-R kattoelementti (sopii käytettäväksi myös seinäelementtinä), hyötyleveys 1000 mm ja poimutettu ulkopinta takaa suuren kantavuuden käyttökuormien siirtämisessä sekä myös asennuksen aikana. BALEXTHERM-PU-F uudenaikainen kylmätilojen sandwichelementti, hyötyleveys 1100 mm, käytetään kylmää suojaavan vaipan materiaalina. Tämän tuotteen tiedot sisältyvät erilliseen tekniseen luetteloon. Taulukko 1. BALEXTHERM-PU sandwichelementtijärjestelmät Sandwichelementin tyyppi Levyn paksuus [mm] Sandwichelementin muoto BALEXTHERM-PU-W-ST vakioseinäelementti näkyvillä kiinnikkeillä hyötyleveys 1100 BALEXTHERM-PU-W-PLUS 1000, 1050 seinäelementti piilokiinnityksellä hyötyleveys 1000 tai 1050 BALEXTHERM-PU-R Kattoelementti 40/85 60/105 80/ / / /205 hyötyleveys KÄYTTÖKOHTEET Sandwichelementtejä käytetään yleisesti teollisuus-, varasto- urheilu- ja tuotantohallien, paviljonki- ja kauppakohteiden, toimisto- ja sosiaalirakennusten, lentokonehallien, korjaamojen, hallinto- ja yleishyödyllisten rakennusten, säilytystilojen, pakastamoiden ja kylmiöiden (mukaan lukien kohteet, joissa ovat kosketuksissa elintarvikkeiden kanssa) kevyenä vaipparakenteena. Laaja värivalikoima sekä elementtien profiloinnin monet muodot mahdollistavat useiden mielenkiintoisten kohteiden toteuttamisen. Elementtien rakenne mahdollistaa nopean ja yksinkertaisen asennuksen pystysuoraan, vaakasuoraan sekä viistoasentoon sääolosuhteista riippumatta. BALEXTHERM-PU-W-ST ja BALEXTHERM- PU-W-PLUS seinäelementtejä voidaan käyttää myös itsekantaviin alaslaskettuihin kattoihin. Sandwichelementtien tyypistä ja asennussuunnasta päättää suunnittelija kohteen käyttötarkoituksen, käyttöolosuhteet, mahdolliset sisätilavaikutukset ja sään vaikutukset huomioon ottaen. Ottaen huomioon alhaisen lämmönläpäisykertoimen BALEXTHERM-PU sandwichelementit soveltuvat erinomaisesti lämmitettävien rakennusten julkisivuihin mahdollistaen täydellisen ja nopean kohteen ulkovaipan rakentamisen. BALEXTHERM-PU sandwichelementit on tarkoitettu käy-tettäviksi matalissa ja kohtuullisissa lämpötiloissa. Pitkäaikainen lämpötila elementtien pinnalla ei saisi ylittää + 60 ºC. 7. BALEXTHERM SANDWICHELEMENTTIEN SAUMATYYPIT BALEXTHERM sandwichelementeissä on otettu käyttöön uusia rakenneratkaisuja. Pituussuuntaisen sauman ainutlaatuinen muoto, molempien pintojen, sekä sisäpuolen että ulkopuolen, urospontin paksuuden ja naaraspontin uran syvyyden optimaalinen suhde, on merkittävästi nostanut seinäelementtien palonkestävyysparametria. Tätä ratkaisua käytetään elementissä BALEXTHERM-PU-W-ST sekä myös elementissä BALEXTHERM-PU-W-PLUS. Uutuus on laminoidusta erinomaisen palonkestävyyden omaavasta materiaalista valmistetun tiivisteen käyttö. Sauman oikea muoto takaa erinomaisen lämmöneristävyyden ja sadeveden tiiviyden sekä ilma- ja vesihöyrytiiviyden. Kattoelementissä BALEXTHERM-PU-R on tehdasstandardina otettu käyttöön pinnan poisto yhdessä ytimen kanssa elementin toisesta päästä tarkoituksena helpottaa elementtien pituussuuntaista liitosta sekä kourujen asennusta. 9

12 8. SANDWICHELEMENTTI BALEXTHERM-PU-W-ST 1) kiinnikkeet 2) molemminpuolinen, ainutlaatuinen pontin muotoilu kaksoispontin muodossa lisää palotiiviyttä tasolle, joka tähän mennessä oli mineraalivillaytimisillä sandwichelementeillä 3) asennusta helpottava kartiomainen sandwichelementin sisäsauman pinnan kallistus 4) tuotantoprosessissa asennettu jatkuva polyuretaanitiiviste tai polyuretaanitiiviste laminoidulla alumiinifoliolla ja lisäksi hiilikuitukankaalla pinnoitettuna estävät vesihöyryn infiltraation ja pitävät yllä erittäin hyvän lämmöneristävyyden sekä lisäävät palonkestävyyttä 5) alumiinifolio tai alumiinifolio, joka on laminoitu erinomaisen palonkestävyyden omaavalla materiaalilla estävät vesihöyryn ja kaasudiffuusion infiltraation ja pitävät lämmönjohtavuuskertoimen vakiona sekä lisäävät palonkestävyyttä 6) ydin jäykästä polyuretaanivaahdosta, valmistettu ympäristöystävällisen ja otsonikerrokselle turvallisen teknologian avulla, lämmönjohtavuuskerroin kaikkein pienin muihin lämpöeristemateriaaleihin verrattuna 7) suojapinnoitteiden koskemattomuuden varmistava metallipintojen muodon profiiliteknologia 8) korkeat arkkitehtoniset vaatimukset täyttävä ulkopintojen profiilien laaja valikoima 10

13 9. SANDWICHELEMENTTI BALEXTHERM-PU-W-PLUS 1050 BALEXTHERM-PU-W-PLUS ) näkymättömät, sandwichelementin ulkopinnan ulokkeeseen piilotetut kiinnikkeet 2) molemminpuolinen, ainutlaatuinen pontin muotoilu kaksoispontin muodossa lisää palotiiviyttä tasolle, joka tähän mennessä oli mineraalivillaytimisillä sandwichelementeillä 3) asennusta helpottava kartiomainen sandwichelementin sisäsauman pinnan kallistus 4) kiinnitysliittimien asemointia helpottava pituussuuntainen ura 5) tuotantoprosessissa asennettu jatkuva polyuretaanitiiviste tai polyuretaanitiiviste laminoidulla alumiinifoliolla ja lisäksi hiilikuitukankaalla pinnoitettuna estävät vesihöyryn infiltraation ja pitävät yllä erittäin hyvän lämmöneristävyyden sekä lisäävät palonkestävyyttä 6) alumiinifolio tai alumiinifolio, joka on laminoitu erinomaisen palonkestävyyden omaavalla materiaalilla estävät vesihöyryn ja kaasudiffuusion infiltraation ja pitävät lämmönjohtavuuskertoimen vakiona sekä lisäävät palonkestävyyttä 7) ydin jäykästä polyuretaanivaahdosta, valmistettu ympäristöystävällisen ja otsonikerrokselle turvallisen teknologian avulla, lämmönjohtavuuskerroin kaikkein pienin muihin lämpöeristemateriaaleihin verrattuna 8) suojapinnoitteiden koskemattomuuden varmistava metallipintojen muodon profiiliteknologia 9) korkeat arkkitehtoniset vaatimukset täyttävä ulkopintojen profiilien laaja valikoima 10) liitoksen kantavuutta lisäävät elementin pontin teräksiset aluslevyt LB 25, LB 30 11

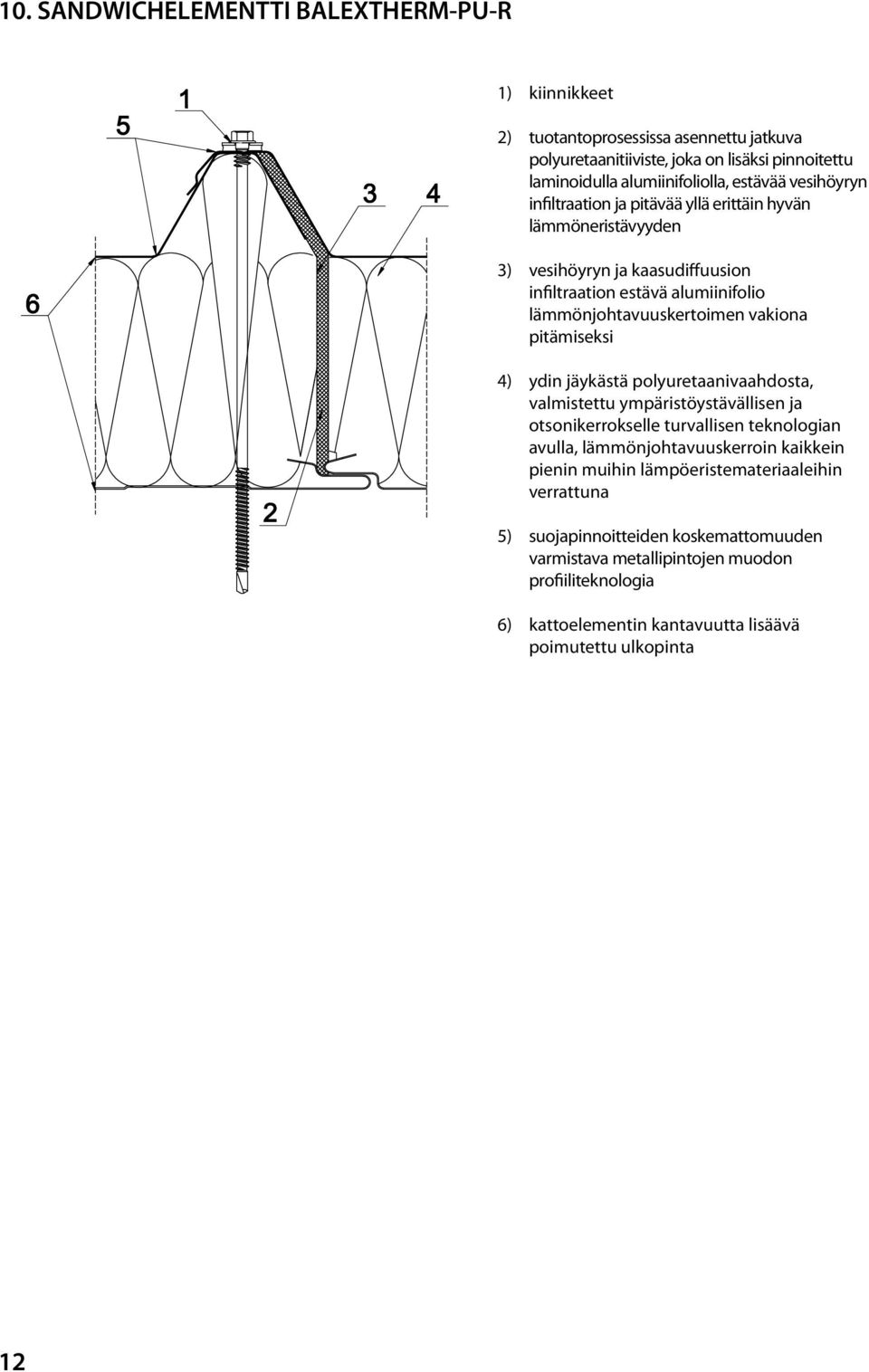

14 10. SANDWICHELEMENTTI BALEXTHERM-PU-R 1) kiinnikkeet 2) tuotantoprosessissa asennettu jatkuva polyuretaanitiiviste, joka on lisäksi pinnoitettu laminoidulla alumiinifoliolla, estävää vesihöyryn infiltraation ja pitävää yllä erittäin hyvän lämmöneristävyyden 3) vesihöyryn ja kaasudiffuusion infiltraation estävä alumiinifolio lämmönjohtavuuskertoimen vakiona pitämiseksi 4) ydin jäykästä polyuretaanivaahdosta, valmistettu ympäristöystävällisen ja otsonikerrokselle turvallisen teknologian avulla, lämmönjohtavuuskerroin kaikkein pienin muihin lämpöeristemateriaaleihin verrattuna 5) suojapinnoitteiden koskemattomuuden varmistava metallipintojen muodon profiiliteknologia 6) kattoelementin kantavuutta lisäävä poimutettu ulkopinta 12

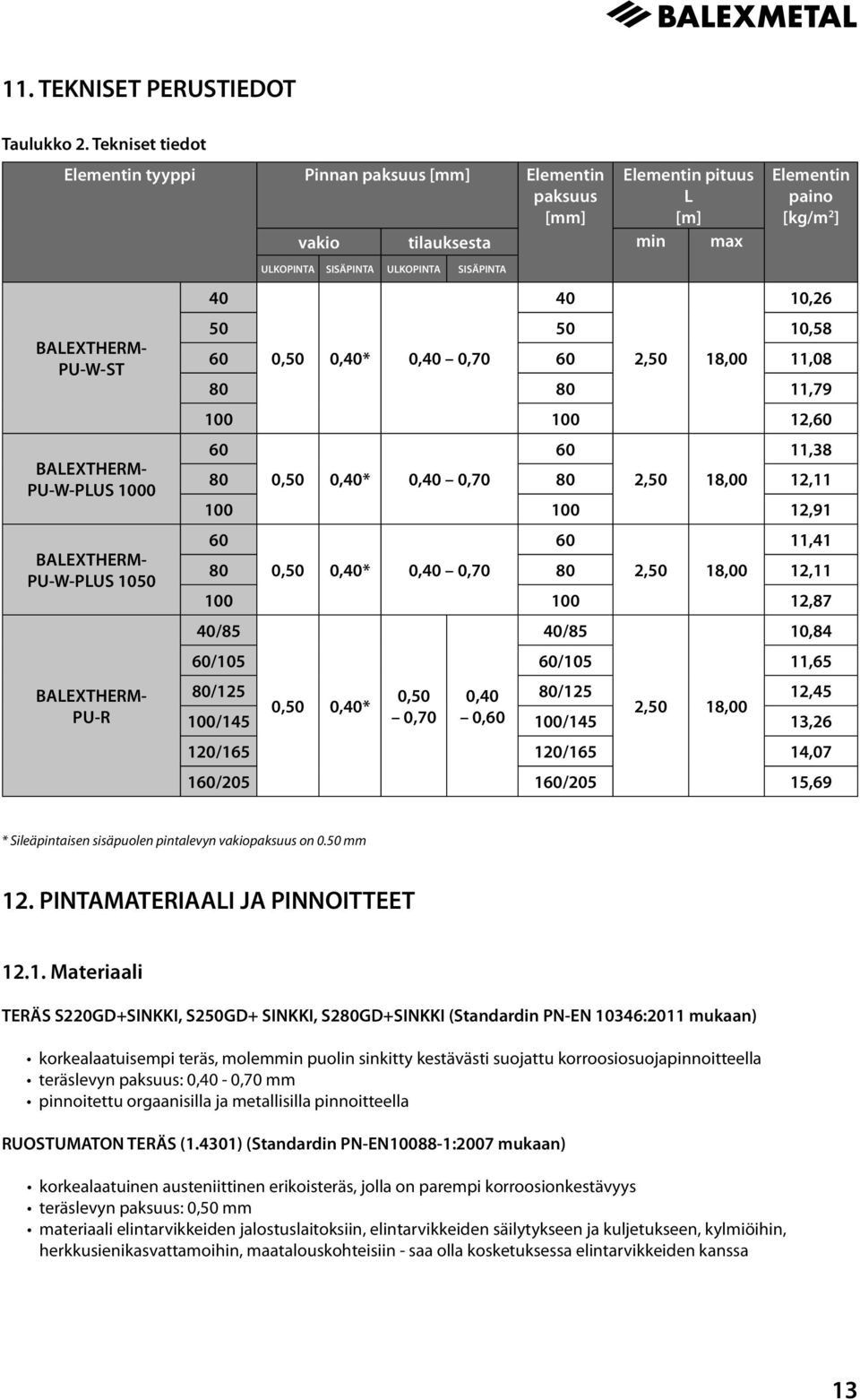

15 11. TEKNISET PERUSTIEDOT Taulukko 2. Tekniset tiedot Elementin tyyppi Pinnan paksuus [mm] Elementin paksuus [mm] Elementin pituus L [m] vakio tilauksesta min max BALEXTHERM- PU-W-ST BALEXTHERM- PU-W-PLUS 1000 BALEXTHERM- PU-W-PLUS 1050 BALEXTHERM- PU-R ULKOPINTA SISÄPINTA ULKOPINTA SISÄPINTA Elementin paino [kg/m 2 ] , , ,50 0,40* 0,40 0, ,50 18,00 11, , , , ,50 0,40* 0,40 0, ,50 18,00 12, , , ,50 0,40* 0,40 0, ,50 18,00 12, ,87 40/85 40/85 10,84 60/105 60/105 11,65 80/125 0,50 0,40 80/125 12,45 0,50 0,40* 2,50 18,00 100/145 0,70 0,60 100/145 13,26 120/ /165 14,07 160/ /205 15,69 * Sileäpintaisen sisäpuolen pintalevyn vakiopaksuus on 0.50 mm 12. PINTAMATERIAALI JA PINNOITTEET Materiaali TERÄS S220GD+SINKKI, S250GD+ SINKKI, S280GD+SINKKI (Standardin PN-EN 10346:2011 mukaan) korkealaatuisempi teräs, molemmin puolin sinkitty kestävästi suojattu korroosiosuojapinnoitteella teräslevyn paksuus: 0,40-0,70 mm pinnoitettu orgaanisilla ja metallisilla pinnoitteella RUOSTUMATON TERÄS (1.4301) (Standardin PN-EN :2007 mukaan) korkealaatuinen austeniittinen erikoisteräs, jolla on parempi korroosionkestävyys teräslevyn paksuus: 0,50 mm materiaali elintarvikkeiden jalostuslaitoksiin, elintarvikkeiden säilytykseen ja kuljetukseen, kylmiöihin, herkkusienikasvattamoihin, maatalouskohteisiin - saa olla kosketuksessa elintarvikkeiden kanssa 13

16 12.2. Pinnoitteet PREMIUM tarjous CESAR PUR 55 - vertaansa vailla oleva kestävyys ja elinkaari polyuretaani-polyamidipinnoite - paksuus 55 μm poikkeuksellinen korroosionkestävyys RC5 vertaansa vailla oleva kestävyys - 30 vuotta ympäristöstä riippuen erittäin hyvä intensiivisen UV-säteilyn kestävyys RUV4 ratkaisu normaaliin, aggressiiviseen ja vaativaan ympäristöön erittäin hyvä naarmuuntumiskestävyys värin esteettisyys ja tasaisuus säilyy koko käyttöajan UUTUUS Puolan markkinoilla VUODEN 2012 KATTO käytetään vesikaton katteisiin, seinäverhouksiin, tavallisissa sekä myös aggressiivisissa ja vaativissa ympäristöissä: kylmissä, kosteissa, korkean UV-säteilyn, teollisuus- ja saastuneissa ympäristöissä värit: 3009, 8004, 8017, 9006, 9007, 7016, 9005, 9010 Vakiopinnoitteet POLYESTERI 14 ulkokäyttöön - 25 μm paksuinen pinnoite: lämpötilan vaihteluja ja sään vaikutuksia kestävä, hyvä korroosionkestävyys sisäkäyttöön 15 μm:n paksuinen pinnoite: seinien sisäpinnat ja katoksetń värit värivalikoiman Balex Metalin Värimaailma mukaan POLYESTERI MATTA HELMI pinnoitteen paksuus 35 μm ulkokäyttöön: lämpötilan vaihteluja ja sään vaikutuksia kestävä, hyvä korroosionkestävyys sopii erinomaisesti kauppa- ja teollisuuskohteiden kattoihin värit värivalikoiman Balex Metalin Värimaailma mukaan ALUSINKKI + easyfilm metallipinnoitteen paksuus: 150 ja 185 g/m2 yhtä teräslevyn puolta kohti pinnoitteen paksuus 20 μm (150 g/m2), 25 μm (185 g/m2) molemminpuolinen pinnoitus kuumapinnoituksen jatkuvassa prosessissa, suojattu lisäksi ohuella orgaanisella pinnoitteella SPT (Special Protection Treatment), Easyfilm (ympäristöystävällinen, kromivapaa, täyttää EU:n direktiivien vaatimukset) korkeampien lämpötilojen kestävyys, erittäin hyvä korroosionkestävyys; erinomainen lämmön ja valon heijastuskyky; hyvä hankauskestävyys. Erikoistilaustarjonta PVDF pinnoitteen paksuus 25 μm hyvä korroosion ja mekaanisen vaurioitumisen kestävyys, harvinaisen hyvä värien pysyvyys sekä haalistumattomuus (110 C lämpötilaan asti) on helppo muotoilla ja sillä on suuri pintakovuus, joka suuressa määrin ehkäisee likaantumista ja kiillon menetystä suositellaan erityisesti ulkokäyttöön (rakennusten ulkoverhous) värit värivalikoiman Balex Metalin Värimaailma mukaan PCV(F) food safe pinnoitteen paksuus 120 μm valkoinen kalvo, kovempi erikoispinnoite käytettäväksi elintarviketeollisuuden kohteisiin ja kylmiöihin, on helppo pestä ja kestää useimpien pesuaineiden vaikutuksia

17 SINKITYS pinnoitteen paksuus 20 μm 275 g/m 2 painava metallipinnoite levyn yhtä puolta kohti (tapahtuu itsegalvanoitumisprosessi: naarmut ja leikkausreunat peittyvät sinkillä) teräslevyn molemminpuolinen pinnoitus kuumasinkityksellä, suuri korroosion ja mekaanisen vahingoittumisen kestävyys. 13. VAKIOVÄRIT Värit värivalikoiman Balex Metalin Värimaailma mukaan PREMIUM-pinnoite CESAR PUR 55 - polyuretaani-polyamidi: 3009, 8004, 8017, 9006, 9007, 7016, 9005, 9010 Orgaaniset pinnoitteet POLYESTERI 25 μm: 3016, 3011, 8012, 8004, 8017, 5010, 5012, 6011, 6020, 6005, 1015, 1017, 1003, 9010, 9002, 7035, 9006, 9007, 7024, 7016, 9005 POLYESTERI MATTA 35 μm: PVC(F) food safe PVDF: 8637M, 8620M, 3301M, 7591M, 6490M, 9005M 9010 käytetään BALEXTHERM-PU-W-ST elementteihin värit sopimuksen mukaan Metallipinnat ALUCYNK+ Easyfilm AZ 185 ( 25 μm ) Ruostumaton teräs B pinnalla Taulukko 3. Väriluokitus suhteellisen kirkkauden mukaan Symboli Nimi Ryhmä 9010 valkoinen 9002 harmaanvalkoinen 7035 vaaleanharmaa erittäin vaaleat 1015 norsunluu 6011 resedanvihreä 9006 metallinhopea 9007 alumiininharmaa 5012 vaaleansininen vaaleat 1003 signaalinkeltainen 1017 sahraminkeltainen 9005 musta 5010 signaalinsininen 6005 tummanvihreä 6020 männynvihreä 7024 grafiitinharmaa 7016 grafiitti 8017 suklaanruskea tummat 8012 punaruskea 8004 tiilenvärinen (mukaan lukien Rustika) 3016 korallinpunainen 3011 punainen 3009 kirsikka 15

18 14. PINTAPROFIILIT Polyuretaaniytimisiin sandwichelementteihin BALEXTHERM-PU on saatavilla suuri profiilivalikoima, erityisesti julkisivun ulkopinnan suhteen. Uutuutena on softline profiili, joka mahdollistaa julkisivulta odotetun esteettisyyden saavuttamisen. Profiilityypit: M = MIKROPROFIILI S = SOFTLINE L = LINJAPROFIILI 16

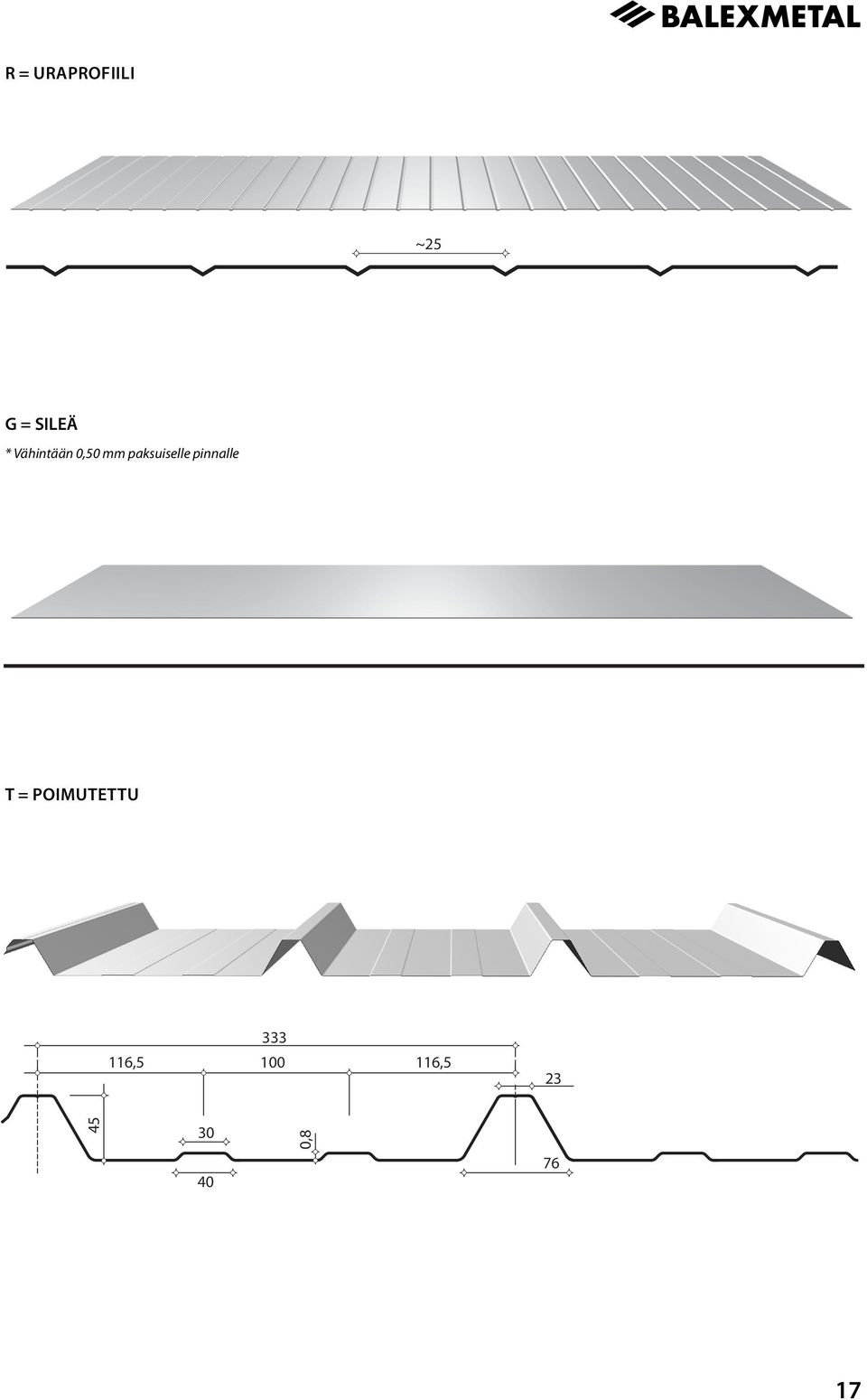

19 R = URAPROFIILI ~25 G = SILEÄ * Vähintään 0,50 mm paksuiselle pinnalle T = POIMUTETTU , , ,

20 15. PROFIILIYHDISTELMÄT Alla olevassa taulukossa on esitetty ulko- ja sisäpintojen mahdolliset profiilityyppien yhdistelmät eri elementeille. Taulukko 4. Profiillityyppien yhdistelmät Ulkopinta Sisäpinta Elementin laji M S L R G T L G BALEXTHERM-PU-W-ST * * BALEXTHERM-PU-W-PLUS 1000 * * BALEXTHERM-PU-W-PLUS 1050 * * BALEXTHERM-PU-R * * Vähintään 0,50 mm paksuiselle pinnalle 16. ESIMERKKI BALEXTHERM-ELEMENTTIEN MERKINNÄSTÄ Taulukko 5. BALEXTHERM elementtien merkintäkaavio Nimi ytimen tyyppi elementtityyppi pontin tyyppi Balextherm - mineraalivilla (MW) - polyuretaani (PU) - seinäelementti - WALL (W) - kattoelementti -ROOF (R) - kylmätilojen elementti - FREEZING (F) - vakio - läpikiinnitys (ST) - piilokiinnitys (PLUS) Esim. BALEXTHERM-PU-W-ST on seinäelementti polyuretaaniytimellä ja läpikiinnityksellä Sandwich-seinäelementti BALEXTHERM-PU-W-PLUS piilokiinnityksellä: BALEXTHERM-PU-W-PLUS Elementin nimi W Lukon tyyppi Elementin paksuus [mm] Hyötyleveys zew. wew. Ulkopinta Teräslevyn paksuus Pinnoitteen laji väri Profiloinnin tyyppi Sisäpinta Teräslevyn paksuus Pinnoitteen laji väri Profiloinnin tyyppi Sandwich- kattoelementti BALEXTHERM-PU-R: BALEXTHERM-PU-R 40/ P/200 R Ytimen Elementtityyppi tyyppi Elementin nimi Ytimen Elementtityyppi paksuus Hyötyleveys tyyppi limityksen pituus zew. wew. Ulkopinta Teräslevyn paksuus Pinnoitteen laji väri Profiloinnin tyyppi Sisäpinta Teräslevyn paksuus Pinnoitteen laji väri Profiloinnin tyyppi 18

21 17. LUJUUSKYSYMYKSET Infrastruktuuriministerin 12. huhtikuuta 2002 antaman määräyksen asiassa rakennuksia ja niiden sijaintia koskevat tekniset ehdot, joita rakennusten ja niiden sijainnin tulisi vastata, rakennuksen rakenteiden ja sen osien suunnittelu ja toteuttaminen tulee suorittaa rakenteiden turvallisuuskriteeri huomioon ottaen. Luvussa V otsikolla Rakenteiden turvallisuus 204 on määritetty rakennuksen rakenteiden ja sen osien turvallisuuden määritelmä: Rakennuksen rakenteen tulee täyttää vaatimukset, jotka varmistavat, etteivät kantavuuden rajatilat eivätkä käyttöönsoveltuvuuden rajatilat ylity minkään rakenteen osan ja koko rakenteen suhteen. Kantavuusrajatila katsotaan ylitetyksi, jos rakenne aiheuttaa vaaran rakennuksessa tai sen läheisyydessä oleville ihmisille ja myös rakennuksen varustusten tai siellä säilytettävän omaisuuden vaurioitumisen. Käyttöönsoveltuvuus katsotaan ylitetyksi, jos rakenteita koskevia käyttövaatimuksia ei täytetä. 1. Ottaen huomioon edellä mainitut määräykset on kantavuus- ja jäykkyystaulukkojen laatimisessa asetettu seuraavat edellytykset BALEXTHERM sandwichelementtien käytölle: a) kantavuusrajatila katsotaan ylitetyksi, jos todellinen kuormitus ylittää sallitun murtokuormituksen, jonka arvo on saatu jakamalla suoritetuista lujuuskokeista saatu murtokuorma kertoimella γ b) käyttöönsoveltuvuusrajatila eli sandwichelementtien tapauksessa jäykkyys on ylitetty, jos sandwich-seinäja -kattoelementtien taipuma lyhytaikaisella kuormituksella ylittää 1/200 jännevälistä, ja pitkäaikaisella kuormituksella 1/100 jännevälistä. 2. Kantavuuden ja jäykkyyden suhteen BALEXTHERM elementtien käyttöalueen tulee olla liitteinä olevien taulukoiden mukainen. Taulukoissa esitetyt sallittujen kuormitusten arvot ottavat huomioon: a) ulko- ja sisäpinnan lämpötilaeron aiheuttaman lämpökuormituksen vaikutuksen (t sisä = 25 C kesäaikana ja t sisä = 20 C talviaikana). Lämpökuormituksessa käytetään lämpötilaeroa Δt=50 C. b) pitkäaikaiskuormituksen vaikutus (kattoelementtien tapauksessa) c) kaikkein epäedullisin kuormitusyhdistelmä d) taipuman kasvu, kun kuormituksen vaikutussuunta on tuelta poispäin kiinnitettäessä elementit leveyssuunnassa kahdella kiinnikkeellä. 3. Taulukoissa esitettyjä enimmäiskuormituksia tulee verrata: a) kuormitustapauksessa jäykkyyden (SGU) suhteen ominaiskuormituksiin b) kuormitustapauksessa kantavuuden (SGN) suhteen laskennallisiin kuormituksiin. 4. Taulukoissa esitetyt enimmäiskuormitukset on määritetty vaaleille ja erittäin vaaleille elementeille. Tummien elementtien sallittua kuormitusta tulee pienentää. 5. Taulukot käsittävät kaikki molempien pintojen teräslevyjen profiilityypit ja niiden yhdistelmät. 6. Sallittujen kuormitusten määrittämiseksi jänneväleille, joita ei ole esitetty taulukoissa, voidaan käyttää interpolointia. 7. Välituen vähimmäisleveys on 60 mm ja reunatuen 40 mm. 8. Reunavyöhykkeillä tukien välejä tulee vastaavasti pienentää taulukoissa esitettyihin nähden. 9. Annettuja arvoja koskien kuormitusta tuelta poispäin voidaan käyttää, jos rakennusosan, johon elementti on kiinnitetty, paksuus ei ole pienempi kuin 1,5 mm. 19

22 Taulukko 6. Yksiaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50* mm, maksimikuormitukset BALEXTHERM-PU-W-ST Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 tuelle SGN (Q r ) 1,98 1,51 1,2 tuelle SGU (Q k ) 1,10 0,80 0,58 tuelta SGU (Q k ) 1,10 0,80 0,58 tuelle SGN (Q r ) 2,50 1,91 1,51 1,22 1,01 tuelle SGU (Q k ) 1,66 1,24 0,93 0,71 0,55 tuelta SGU (Q k ) 1,66 1,24 0,93 0,71 0,55 tuelle SGN (Q r ) 2,31 1,82 1,48 1,22 1,02 0,87 0,75 tuelle SGU (Q k ) 1,72 1,33 1,03 0,81 0,64 0,51 0,41 tuelta SGU (Q k ) 1,72 1,33 1,03 0,81 0,64 0,51 0,41 tuelle SGN (Q r ) 1,98 1,64 1,38 1,18 1,02 0,88 0,78 0,69 0,62 tuelle SGU (Q k ) 1,76 1,42 1,16 0,95 0,78 0,65 0,54 0,45 0,38 tuelta SGU (Q k ) 1,76 1,42 1,16 0,95 0,78 0,65 0,54 0,45 0,38 tuelle SGN (Q r ) 2,32 1,91 1,61 1,37 1,18 1,03 0,90 0,80 0,71 0,64 0,58 0,53 0,48 tuelle SGU (Q k ) 2,22 1,84 1,54 1,30 1,10 0,93 0,79 0,68 0,58 0,50 0,43 0,37 0,33 tuelta SGU (Q k ) 1,90 1,73 1,54 1,30 1,10 0,93 0,79 0,68 0,58 0,50 0,43 0,37 0,33 Taulukko 6.1. Yksiaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten BALEXTHERM-PU-W-ST sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset, kun Δt = 40 C. BALEX- THERM-PU- W-ST Ytimen paksuus 80 Kuormitus Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 kantavuuden suhteen 4,056 3,104 2,456 1,984 1,64 1,384 1,176 1,016 0,88 0,776 0,688 0,616 0,552 0,496 jäykkyyden suhteen (L/100) 7,64 6,07 4,88 3,97 3,25 2,69 2,24 1,88 1,59 1,35 1,16 1,00 0,86 0,75 jäykkyyden suhteen (L/200) 3,56 2,80 2,22 1,79 1,45 1,18 0,97 0,81 0,67 0,56 0,47 0,40 0,34 0,29 kiinnikkeeseen vaikuttava maksimivoima irtirepäisykuormituksessa (tuuli-imu): 90 dan - läpimenevä kiinnike halkaisijaltaan19 mm alumiinialuslevyllä 100 dan - läpimenevä kiinnike halkaisijaltaan19 mm teräsaluslevyllä * Sallituissa kuormituksissa kuormituksen vaikutussuunnassa tuelta poispäin on huomioitu kiinnitys kolmella kiinnikkeellä (3 läpimenevää kiinnikettä alumiini- tai teräsaluslevyllä) elementin leveyssuunnassa. Käytettäessä kahta kiinnikettä (2 läpimenevää kiinnikettä alumiini- tai teräsaluslevyllä) elementtien leveyssuunnassa taipuma on 30 % suurempi kuin taipuma käytettäessä linjatuentaa (3 kiinnikettä). Taulukko 7. Moniaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50* mm, maksimikuormitukset BALEXTHERM-PU-W-ST Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 tuelle SGN (Q r ) 2,22 1,52 1,10 0,84 tuelle SGU (Q k ) 1,69 1,37 1,12 0,93 tuelta SGU (Q k ) 1,36 1,19 1,06 0,93 tuelle SGN (Q r ) 3,13 2,11 1,52 1,14 0,89 tuelle SGU (Q k ) 2,29 1,87 1,55 1,30 1,10 tuelta SGU (Q k ) 1,36 1,19 1,06 0,95 0,86 tuelle SGN (Q r ) 2,08 1,55 1,20 0,96 0,78 0,65 tuelle SGU (Q k ) 2,00 1,69 1,44 1,23 1,06 0,92 tuelta SGU (Q k ) 1,06 0,95 0,86 0,79 0,73 0,68 tuelle SGN (Q r ) 2,32 1,77 1,40 1,13 0,93 0,78 0,66 0,57 tuelle SGU (Q k ) 2,51 2,16 1,87 1,64 1,43 1,26 1,12 0,99 tuelta SGU (Q k ) 0,95 0,86 0,79 0,73 0,68 0,63 0,59 0,56 tuelle SGN (Q r ) 3,62 2,70 2,09 1,66 1,35 1,12 0,94 0,80 0,69 0,60 0,53 tuelle SGU (Q k ) 2,80 2,44 2,14 1,89 1,68 1,50 1,35 1,21 1,09 0,99 0,90 tuelta SGU (Q k ) 0,95 0,86 0,79 0,73 0,68 0,63 0,59 0,56 0,53 0,50 0,48 20

23 Taulukko 7.1. Moniaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset, kun Δt = 40 C. BALEX- THERM-PU- W-ST Ytimen paksuus 80 Kuormitus Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 kantavuuden suhteen 5,30 4,57 3,38 2,53 1,96 1,56 1,27 1,06 0,90 0,77 0,67 0,58 0,52 0,46 jäykkyyden suhteen (L/100) 8,77 7,29 6,14 5,24 4,51 3,91 3,41 2,99 2,63 2,33 2,06 1,84 1,64 1,47 jäykkyyden suhteen (L/200) 4,21 3,50 2,94 2,50 2,15 1,86 1,62 1,42 1,24 1,10 0,97 0,86 0,77 0,69 kiinnikkeeseen vaikuttava maksimivoima irtirepäisykuormituksessa (tuuli-imu): 90 dan - läpimenevä kiinnike halkaisijaltaan19 mm alumiinialuslevyllä 100 dan - läpimenevä kiinnike halkaisijaltaan19 mm teräsaluslevyllä Taulukko 8. Yksiaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset BALEXTHERM-PU-W-PLUS Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 tuelle SGN (Q r ) 2,31 1,82 1,48 1,22 1,02 0,87 0,75 0,65 0,57 0,51 0,45 0,41 0,37 60 tuelle SGU (Q k ) 1,72 1,33 1,03 0,81 0,64 0,51 0,41 0,33 0,27 0,23 0,19 0,16 0,14 tuelta SGU (Q k ) 1,72 1,33 1,03 0,81 0,64 0,51 0,41 0,33 0,27 0,23 0,19 0,16 0,14 tuelle SGN (Q r ) 1,98 1,64 1,38 1,18 1,02 0,88 0,78 0,69 0,62 0,56 0,50 0,46 0,42 80 tuelle SGU (Q k ) 1,76 1,42 1,16 0,95 0,78 0,65 0,54 0,45 0,38 0,32 0,28 0,24 0,21 tuelta SGU (Q k ) 1,76 1,42 1,16 0,95 0,78 0,65 0,54 0,45 0,38 0,32 0,28 0,24 0,21 tuelle SGN (Q r ) 2,32 1,91 1,61 1,37 1,18 1,03 0,90 0,80 0,71 0,64 0,58 0,53 0, tuelle SGU (Q k ) 2,22 1,84 1,54 1,30 1,10 0,93 0,79 0,68 0,58 0,50 0,43 0,37 0,33 tuelta SGU (Q k ) 2,00 1,82 1,54 1,30 1,10 0,93 0,79 0,68 0,58 0,50 0,43 0,37 0,33 Elementtien kiinnitys läpimenevällä kiinnikkeellä ja pitkittäisellä teräsaluslevyllä * Sallituissa kuormituksissa kuormituksen vaikutussuunnassa tuelta poispäin on huomioitu kolme kiinnikettä (3 läpimenevää kiinnikettä alumiini- tai teräsaluslevyllä) elementin leveyssuunnassa. Käytettäessä kahta kiinnikettä (2 läpimenevää kiinnikettä alumiini- tai teräsaluslevyllä) elementin leveydeyssuunnassa taipuma on noin 30% suurempi kuin taipuma käytettäessä linjatuentaa (3 kiinnikettä). Taulukko 8.1. Yksiaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten BALEXTHERM-PU-W-ST sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset, kun Δt = 40 C. BALEXTHERM- PU-W-PLUS Ytimen paksuus 80 Kuormitus Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 kantavuuden suhteen 4,056 3,104 2,456 1,984 1,64 1,384 1,176 1,016 0,88 0,776 0,688 0,616 0,552 0,496 jäykkyyden suhteen (L/100) 7,64 6,07 4,88 3,97 3,25 2,69 2,24 1,88 1,59 1,35 1,16 1,00 0,86 0,75 jäykkyyden suhteen (L/200) 3,56 2,80 2,22 1,79 1,45 1,18 0,97 0,81 0,67 0,56 0,47 0,40 0,34 0,29 kiinnikkeeseen vaikuttava maksimivoima irtirepäisykuormituksessa (tuuli-imu): 300 dan 2 kiinnikettä sekä 1,5 mm paksuinen teräsaluslevy, joka jakaa kuormituksen 21

24 Taulukko 9. Moniaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset BALEXTHERM-PU-W-PLUS Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 tuelle SGN (Q r ) 2,08 1,55 1,20 0,96 0,78 0,65 60 tuelle SGU (Q k ) 2,00 1,69 1,44 1,23 1,06 0,92 tuelta SGU (Q k ) 1,11 1,00 0,91 0,83 0,77 0,71 tuelle SGN (Q r ) 2,32 1,77 1,40 1,13 0,93 0,78 0,66 0,57 80 tuelle SGU (Q k ) 2,51 2,16 1,87 1,64 1,43 1,26 1,12 0,99 tuelta SGU (Q k ) 1,00 0,91 0,83 0,77 0,71 0,67 0,63 0,59 tuelle SGN (Q r ) 3,62 2,70 2,09 1,66 1,35 1,12 0,94 0,80 0,69 0,60 0, tuelle SGU (Q k ) 2,80 2,44 2,14 1,89 1,68 1,50 1,35 1,21 1,09 0,99 0,90 tuelta SGU (Q k ) 1,00 0,91 0,83 0,77 0,71 0,67 0,63 0,59 0,56 0,53 0,50 Elementtien kiinnitys läpimenevällä kiinnikkeellä ja pitkittäisellä teräsaluslevyllä Taulukko 9.1. Moniaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden pintojen paksuus on 0,50/0,50 mm, maksimikuormitukset, kun Δt = 40ºC. BALEXTHERM- PU-W-PLUS Ytimen paksuus 80 Obc. ze względu na Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 kantavuuden suhteen 5,30 4,57 3,38 2,53 1,96 1,56 1,27 1,06 0,90 0,77 0,67 0,58 0,52 0,46 jäykkyyden suhteen (L/100) 8,77 7,29 6,14 5,24 4,51 3,91 3,41 2,99 2,63 2,33 2,06 1,84 1,64 1,47 jäykkyyden suhteen (L/200) 4,21 3,50 2,94 2,50 2,15 1,86 1,62 1,42 1,24 1,10 0,97 0,86 0,77 0,69 kiinnitykseen vaikuttava maksimivoima irtirepäisykuormituksessa (tuuli-imu): 300 dan 2 kiinnikettä sekä 1,5 mm paksuinen teräsaluslevy, joka jakaa kuormituksen Taulukko 10. Yksiaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden ulkopinnan paksuus on 0,50 ja sisäpinnan paksuus 0,40 mm, maksimikuormitukset Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 BALEXTHERM-PU-R 40/85 60/105 80/ /145 tuelle SGN (Q r ) 2,02 1,77 1,57 1,42 1,29 1,18 1,01 tuelle SGU (Q k ) 1,74 1,40 1,15 0,95 0,80 0,66 0,56 tuelta SGU (Q k ) 2 al. 0,95 0,83 0,74 0,67 0,61 0,56 0,51 SGU (Q k ) 2 st. 1,43 1,25 1,11 0,95 0,80 0,66 0,56 tuelle SGN (Q r ) 2,49 2,21 1,99 1,81 1,66 1,53 1,40 1,22 1,07 tuelle SGU (Q k ) 2,40 1,99 1,66 1,40 1,19 1,01 0,88 0,75 0,65 tuelta SGU (Q k ) 2 al. 0,83 0,74 0,67 0,61 0,56 0,51 0,48 0,44 0,42 SGU (Q k ) 2 st. 1,25 1,11 1,00 0,91 0,83 0,77 0,71 0,67 0,63 tuelle SGN (Q r ) 2,85 2,57 2,34 2,14 1,98 1,86 1,70 1,50 1,33 1,18 1,06 tuelle SGU (Q k ) 2,93 2,46 2,10 1,80 1,54 1,34 1,16 1,01 0,89 0,79 0,70 tuelta SGU (Q k ) 2 al. 0,74 0,67 0,61 0,56 0,51 0,48 0,44 0,42 0,39 0,37 0,35 tuelta SGU (Q k ) 2 st. 1,11 1,00 0,91 0,83 0,77 0,71 0,67 0,63 0,59 0,56 0,53 tuelle SGN (Q r ) 3,14 2,86 2,62 2,42 2,25 2,10 1,94 1,72 1,54 1,38 1,24 1,13 1,02 tuelle SGU (Q k ) 2,85 2,46 2,14 1,86 1,64 1,44 1,28 1,13 1,00 0,90 0,80 0,73 0,65 tuelta SGU (Q k ) 2 al. 0,67 0,61 0,56 0,51 0,48 0,44 0,42 0,39 0,37 0,35 0,33 0,32 0,30 SGU (Q k ) 2 st. 1,00 0,91 0,83 0,77 0,71 0,67 0,63 0,59 0,56 0,53 0,50 0,48 0,45 2 al. - 2 läpimenevää kiinnikettä alumiinialuslevyllä 2 st. - 2 läpimenevää kiinnikettä teräsaluslevyllä 22

25 Taulukko 11. Moniaukkojärjestelmä - vaalea- ja erittäin vaaleapintaisten sandwichelementtien, joiden ulkopinnan paksuus on 0,50 ja sisäpinnan paksuus 0,40 mm, maksimikuormitukset BALEXTHERM-PU-R Ytimen paksuus Kuormituksen vaikutussuunta Ehto Maksimikuormitus [kn/m 2 ] jännevälillä [m] 2,1 2,4 2,7 3,0 3,3 3,6 3,9 4,2 4,5 4,8 5,1 5,4 5,7 6,0 6,3 6,6 tuelle SGN (Q r ) 2,20 1,64 1,20 0,92 0,73 0,59 0,49 0,41 0,35 0,30 tuelle SGU (Q 40/85 k ) 1,80 1,50 1,26 1,08 0,93 0,80 0,70 0,61 0,54 0,48 SGU (Q tuelta k ) 2 al. 0,48 0,42 0,37 0,33 0,30 0,28 0,26 0,24 0,22 0,21 SGU (Q k ) 2 st. 0,71 0,63 0,56 0,50 0,45 0,42 0,38 0,36 0,33 0,31 tuelle SGN (Q r ) 2,70 2,07 1,57 1,23 0,99 0,82 0,68 0,58 0,50 0,44 0,38 0,34 0,30 tuelle SGU (Q 60/105 k ) 2,51 2,13 1,83 1,58 1,38 1,21 1,06 0,95 0,84 0,75 0,68 0,60 0,55 SGU (Q tuelta k ) 2 al. 0,42 0,37 0,33 0,30 0,28 0,26 0,24 0,22 0,21 0,20 0,19 0,18 0,17 SGU (Q k ) 2 st. 0,63 0,56 0,50 0,45 0,42 0,38 0,36 0,33 0,31 0,29 0,28 0,26 0,25 tuelle SGN (Q r ) 3,08 2,32 1,81 1,45 1,18 0,99 0,84 0,72 0,63 0,55 0,49 0,43 0,39 0,35 80/125 tuelle SGU (Q k ) 3,09 2,66 2,31 2,03 1,78 1,59 1,41 1,26 1,13 1,01 0,91 0,84 0,75 0,69 tuelta SGU (Q k ) 2 al. 0,37 0,33 0,30 0,28 0,26 0,24 0,22 0,21 0,20 0,19 0,18 0,17 0,16 0,15 tuelta SGU (Q k ) 2 st. 0,56 0,50 0,45 0,42 0,38 0,36 0,33 0,31 0,29 0,28 0,26 0,25 0,24 0,23 tuelle SGN (Q r ) 3,20 2,46 1,94 1,57 1,30 1,09 0,93 0,80 0,70 0,62 0,55 0,49 0,44 tuelle SGU (Q 100/145 k ) 2,96 2,60 2,29 2,04 1,83 1,64 1,48 1,34 1,21 1,11 1,01 0,93 0,85 SGU (Q k ) 2 al. 0,33 0,30 0,28 0,26 0,24 0,22 0,21 0,20 0,19 0,18 0,17 0,16 0,15 tuelta SGU (Q k ) 2 st. 0,50 0,45 0,42 0,38 0,36 0,33 0,31 0,29 0,28 0,26 0,25 0,24 0,23 2 al. - 2 läpimenevää kiinnikettä alumiinialuslevyllä 2 st. - 2 läpimenevää kiinnikettä teräsaluslevyllä Taulukot sisältävät myös sandwichelementtien sallitut kuormitukset ja jännevälit kuormituksen vaikuttaessa tuelta poispäin (tuulen imukuorma, lämpökuorma kesäaikana). Siinä tapauksessa elementit ovat tuetut ainoastaan kiinnikkeillä ja elementtien kantavuus riippuu käytetyn kiinnityslajin kantavuudesta (kiinnikkeen aluslevyn koko ja materiaali, pinnan paksuus). Suunnittelijoiden laskennan helpottamiseksi esim. kiinnikkeiden määrän valitsemiseksi, erityisesti reunavyöhykkeillä, alla on annettu yhden kiinnikkeen sallittu kuormitus riippuen läpimenevän kiinnikkeen aluslevyn koosta ja lajista sekä sandwichelementin tyypistä. Taulukko 12. Yhden kiinnikkeen sallittu kuormitus Elementin tyyppi Kiinnikkeen aluslevyn mitat ja materiaalilajit Yhden kiinnikkeen kantavuus (kn) BALEXTHERM-PU-W-ST Ø19 mm/alumiini 0,95 BALEXTHERM-PU-W-ST Ø19 mm/teräs 1,00 BALEXTHERM-PU-W-PLUS Järjestelmäteräsaluslevy LB 25 tai LB 30 3,00* BALEXTHERM-PU-R Ø19 mm/alumiini 1,00 BALEXTHERM-PU-R Ø19 mm/teräs 1,50 * Ruuvin kantavuus pään vetämiseksi elementin pinnan läpi (ruuvin irtivetolujuus alustasta pysyy muuttumattomana) 23

26 18. LÄMMÖNERISTÄVYYS Sandwich-seinäelementeillä BALEXTHERM-PU-W-ST ja BALEXTHERM-PU-W-PLUS sekä sandwich-kattoelementeillä BALEXTHERM-PU-R- on erittäin hyvät lämmöneristävyysominaisuudet. Varsovan Rakennustekniikan Instituutin Termodynamiikan Laitoksessa suoritetut kokeet ja laskennat sandwichelementtien ytimen muodostavan polyuretaanivaahdon lämmönjohtavuus- ja seinän lämmönläpäisykertoimen määrittämiseksi ovat vahvistaneet BALEX- THERM sandwichelementtien korkean laadun ja parametrien vakiona pysymisen, joka on saavutettu käyttämällä parasta laatua olevia raaka-aineita ja kaikkien tuotantovaiheiden jatkuvalla valvonnalla. Laskennallinen lämmönjohtavuuskerroin (käytetään suunnittelussa ja vastaa materiaalin käyttöolosuhteita) on λ las = 0,023 W/mK erottavan elementin keskilämpötilaan 10 C suhteutettuna, myös tämä sama arvo λ D = 0,023 W/mK on asetettu lämmönläpäisykertoimen ilmoitetuksi arvoksi 10 C lämpötilassa. (käytetään tuotannon laadun valvonnassa laboratorio-olosuhteita vastaten) U c -lämmönläpäisykerroin on laskettu ottaen huomioon sandwichelementtien sauman jatkuva kylmäsilta, huomioon on otettu myös pistekohtaisia kylmäsitoja, jotka muodostuvat sandwichelementtien kiinnitysruuvien kiinnityskohdissa kantavaan rakenteeseen. BALEXTHERM sandwich-seinä- ja -kattoelementtien U c -lämmönläpäisykertoimien arvot on esitetty alla olevassa taulukossa. Taulukko 13. Erottavan elementin lämmönläpäisykertoimen U c arvot. Elementin tyyppi BALEXTHERM-PU-W-ST BALEXTHERM-PU-W-PLUS 1000 BALEXTHERM-PU-W-PLUS 1050 BALEXTHERM-PU-R Ytimen paksuus [mm] U c [W/m 2 K] 40 0, , , , , , , , , , ,23 40/85 0,50 60/105 0,35 80/125 0,27 100/145 0,22 120/165 0,19 160/205 0,14 BALEXTHERM sandwich-seinä- ja -kattoelementtien soveltamisala on määritelty suoritettujen tutkimusten, laskelmien ja infrastruktuurin ministerin antaman määräyksen perusteella koskien rakennusten ja niiden sijainnin teknisiä vaatimuksista. (Puolan virallinen lehti Nro 75/2002 pos. 690) Seinäelementeillä BALEXTHERM-PU-W-ST, joiden ydin on 80 tai 100 mm paksuinen, on sellainen lämmöneristävyys, että se mahdollistaa niiden käytön umpinaisiin ja aukoilla varustettuihin ulkoseiniin yhteishyödyllisissä, teollisuus- ja maatalousrakennuksissa, joiden tilojen laskentalämpötila on t i > 16 C. 24

27 Seinäelementti BALEXTHERM-PU-W-ST 40 mm paksuisella ja siitä paksummalla ytimellä on sellainen lämmöneristävyys, että se mahdollistaa niiden käytön aukoilla varustettuihin ulkoseiniin yleishyödyllisissä, teollisuus- ja maatalousrakennuksissa, joiden tilojen laskentalämpötila on 8 C < t i < 16 C. Seinäelementeillä BALEXTHERM-PU-W-PLUS, joiden ydin on 80 tai 100 mm paksuinen, on sellainen lämmöneristävyys, että se mahdollistaa niiden käytön umpinaisiin ja aukoilla varustettuihin ulkoseiniin yleishyödyllisissä, teollisuusja maatalousrakennuksissa, joiden tilojen laskentalämpötila on t i > 16 C. Kattoelementeillä BALEXTHERM-PU-R, joiden ydin on 100/145 mm, 120/165 mm, 160/205 mm paksuinen, on sellainen lämmöneristävyys, että se mahdollistaa niiden käytön katteeksi yleishyödyllisissä, teollisuus- ja maatalousrakennuksissa, joiden tilojen laskentalämpötila on t i > 16 C. Kattoelementeillä BALEXTHERM-PU-R, joiden ydin on 40/85 mm, 60/105 mm tai 80/125 mm paksuinen, on sellainen lämmöneristävyys, että se mahdollistaa niiden käytön katteeksi yleishyödyllisissä, teollisuus- ja maatalousrakennuksissa, joiden tilojen laskentalämpötila on 8 C < t i < 16 C. 19. PALOTURVALLISUUS Rakennuksen määrätyn paloluokan elementtinä polyuretaaniytimisten BALEXTHERM-PU sandwichelementtien tulee täyttää palonkestävyyttä ja palonleviäimistä koskevat 12. huhtikuuta 2002 infrastruktuuriministerin antaman määräyksen rakennuksia ja niiden sijaintia koskevat tekniset vaatimukset (Puolan virallinen lehti no 75, pos. 690, 2002 myöhempine muutoksineen). 216 ja 272 mukaan, rakennusten ulkoseinät ja katteet ovat paloturvallisuuden kannalta määrättyjen luokitusten alaisia ja ne ovat: - palonkestävyys - palon leviämisaste Varsovan Rakennustekniikan Instituutin Paloteknisellä Tutkimuslaitoksella on kokeiden perusteella laadittu raportti yllämainittuja paloluokkia koskien: - i-kantavien polyuretaaniytimisten BALEXTHERM-PU-W-ST ja BALEXTHERM-PU-W-PLUS sandwichelementtiseinien paloluokitus, - BALEXTHERM-PU-R sandwichelementtikaton jäykällä polyuretaanivaahtoytimellä paloluokitus, - odporności ogniowej przekryć dachowych z płyt BALEXTHERM-PU-R z rdzeniem ze sztywnej pianki poliuretanowej - tulen leviäminen seinien kautta ulkopuolisen ja sisäpuolisen tulipalon vaikutuksesta (BALEXTHERM-PU-W-ST ja PLUS) - katon ulkopuolisen palon kestävyys (BALEXTHERM-PU-R). Seuraavilla sivuilla esittelemme Rakennustekniikan Instituutin laatiman paloluokituksen taulukkomuodossa. 25
