1 TUOTELUETTELO TEOLLISUUSRAKENTAMINEN Täydelliset käyttöratkaisut:

2 SISÄLLYSLUETTELO Yritys 3 Sandwich-seinäelementit, polyuretaaniytimellä, läpikiinnityksellä, BALEXTHERM-PU-W-ST 4 Sandwich-seinäelementit, polyuretaaniytimellä ja piilokiinnityksellä, BALEXTHERM-PU-W-PLUS 6 Sandwich-kattoelementit, polyuretaaniytimellä, BALEXTHERM-PU-R 8 Sandwich-elementit polyuretaaniytimellä ulkoseiniin, kylmiö- ja pakkastiloihin BALEXTHERM-PU-F 10 Sandwich-seinäelementit mineraalivillaytimellä, läpikiinnityksellä, BALEXTHERM-MW-W-ST 12 Sandwich-seinäelementit mineraalivillaytimellä, piilokiinnityksellä, BALEXTHERM-MW-W-PLUS 14 Sandwich-kattoelementit mineraalivillaytimellä, BALEXTHERM-MW-R 16 Sandwich-seinäelementit polystyreeniytimellä, PWS 18 Sandwich-kattoelementit polystyreeniytimellä, PWD 20 Polyuretaanieristeet THERMANO UUTUUS! 22 Julkisivukasetit 25 Seinäelementit 26 Metallijulkisivujen teräksinen rankarakenne 27 Seinä- ja kattopoimulevyt 28 Rakennepoimulevyt 30 Seinäkasetit 31 ZET moduulihalli 32 Kylmämuokatut teräsprofiilit 35 Sileä teräslevy 37 Vakiosta poikkeavat pellitykset 38 Sadevesijärjestelmä WIJO (pinnoitetut teräslevykourut) 39 Sadevesijärjestelmä PROTEKTOR (sinkityt teräslevykourut) 41 Höyrynläpäisevät ASPIRA-aluskatteet 42 Kennosandwichelementit 43 Varusteet 44 Balex Metalin värivalikoima - värimaailma 46 Balex Metalin tarjous yksityisrakentamiseen 47 2

3 YRITYS BALEX METAL tarkoittaa korkeinta laatutakuuta. Olemme tarjonneet jo yli 20 vuoden ajan täydentäviä ja optimaalisia järjestelmäratkaisuja asunto-, teollisuus- ja maatalousrakentamiseen. Balex Metal merkki on saavuttanut jalansijan 13 markkina-alueella ja yli paikallisen ja kansainvälisen yrityksen luottamuksen. Edistyksellinen tekniikka ja nykyaikainen teknologia mahdollistavat yritykselle tuotteiden luomisen, jotka täyttävät täydellisesti nykyaikaisen investoijan tarpeet. Neuvonta ja myynti tapahtuvat oman aluetoimistoverkoston, yhteistyössä olevien jakelijoiden sekä ammattitaitoisen kaupallisen neuvojaryhmän kautta. EDELLÄKÄVIJÄ jo 20 vuotta λ = 0,022 W/mK BALEXTHERM SPEKTRUM optimal selection THERMANO complete innovation system ELEGANT energy efficiency sandwich panels Kannattaa rakentaa Balex Metalin kanssa! RAKENNAMME YHDESSÄ 3

4 SANDWICH-SEINÄELEMENTIT POLYURETAANIYTIMELLÄ JA LÄPIKIINNITYKSELLÄ BALEXTHERM-PU-W-ST erittäin hyvä lämmöneristävyys - ydin polyuretaanivaahtoa ja tuotantoprossissa asennettu tiiviste FIRESTOP - erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin ja ponttisauman muotoilu helppo asennus - pontin muotoilu ja kartiomainen sandwichelementin sisäsauman pinnan kallistus yhteensopiva järjestelmä elementit soveltuvat liitettäviksi BALEXTHERM-W-ST sandwichementeihin, joilla on erilaisista materiaaleista valmistetut ytimet. korroosiosuojapinnoitteen erittäin hyvä kestävyys - oikea pintojen profilointiteknologia julkisivun esteettinen ulkonäkö - laaja valikoima KÄYTTÖKOHTEET kevytseinärakenteet ulko- ja väliseinät välipohjan sisäkate kohteiden lämmöneristys teollisuus- ja palvelukohteet maatalouskohteet logistiikkakohteet hedelmien ja vihannesten säilytystilat urheiluhallit FIRE STOP Nimike Ydin Sandwich-seinäelementit polyuretaaniytimellä ja läpikiinnityksellä - BALEXTHERM-PU-W-ST polyuretaanivaahto PUR tai PIR / tiheys: 40(+/ 3) kg/m3 Pintojen paksuus [mm] 0,40 0,70 Teräslaatu S250GD - S280GD; ruostumaton (1.4301) Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Hyötyleveys [mm] 1100 Kokonaisleveys [mm] 1120 Elementin pituus [mm] Ytimen paksuus [mm] Paino [kg m2] 10,26 10,58 11,08 11,79 12,60 Lämmöneristävyys UC [W m2k] 0,55 0,44 0,37 0,28 0,22 Palonkestävyys Ei tulen leviämistä aiheuttava tuote (NRO) E 60, Ei tulen leviämistä aiheuttava tuote (NRO) E 60, NRO* (PUR) E 45 / EI 20, NRO (PIR) Palotekninen käyttäytyminen B-s3, d0 (PUR) B-s2, d0 (PIR) * Ei tulen leviämistä aiheuttava tuote (NRO) 4

5 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi M Mikroprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta L M G* Sisäpinta L G* * Vahintaan 0,50 mm paksuiselle pinnalle BALEXTHERM-PU-W-ST ELEMENTIN LEIKKAUS Hyötyleveys BALEXTHERM-PU-W-ST -SANWICHELEMENTTIEN LIITOSDETALJI 1. kiinnitysruuvit 2. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 3. kartiomainen sandwichelementin sisäsauman pinnan kallistus 4. jatkuva polyuretaanitiiviste alumiinifoliolla 5. ydin polyuretaanivaahtoa 6. profiloidut ulko- ja sisäpinnat 5

6 SANDWICH-SEINÄELEMENTIT, POLYURETAANIYTIMELLÄ JA PIILOKIINNITYKSELLÄ BALEXTHERM-PU-W-PLUS erittäin hyvä lämmöneristävyys - ydin polyuretaanivaahtoa ja tuotantoprosessissa asennettu tiiviste julkisivun esteettinen ulkonäkö - rakenteiden piilokiinnitykset, ulkopintaprofiilien laaja valikoima FIRESTOP - erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin ja pontin sauman muotoilu helppo asennus - sopiva pontin muotoilu, ura pituussuunnassa ja kartiomainen sandwichelementin sisäsauman pinnan kallistus yhteensopiva järjestelmä elementit soveltuvat liitettäviksi BALEXTHERM-M-W-PLUS sandwichementeihin, joilla on erilaisista materiaaleista valmistetut ytimet. korroosiosuojapinnoitteen erittäin hyvä kestävyys - asianmukainen pintojen profilointiteknologia KÄYTTÖKOHTEET kevytseinärakenteet ulko- ja väliseinät välipohjan sisäkate kohteiden lämmöneristys teollisuus- ja palvelukohteet maatalouskohteet logistiikkakohteet hedelmien ja vihannesten säilytystilat urheiluhallit FIRE STOP Nimike Ydin Sandwich-seinäelementit polyuretaaniytimellä ja piilokiinnityksellä - BALEXTHERM-PU-W-PLUS polyuretaanivaahto - PUR tai PIR / tiheys: 40(+/ 3) kg/m3 Pintojen paksuus [mm] 0,40 0,70 Teräslaatu Pinnoitteet S250GD - S280GD; ruostumaton (1.4301) (sisäpinta) CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Elementin pituus [mm] Hyötyleveys [mm] Kokonaisleveys [mm] Ytimen paksuus [mm] Paino [kg m2] 11,41 12,11 12,87 11,38 12,11 12,91 Lämmöneristävyys UC [W m2k] 0,38 0,28 0,23 0,38 0,28 0,23 Palonkestävyys E 30, NRO* EI 15/ E 30, Ei tulen leviämistä aiheuttava tuote (NRO) E 30, NRO* EI 15/ E 30, Ei tulen leviämistä aiheuttava tuote (NRO) Reakcja na ogień B-s3, d0 (PUR) B-s2, d0 (PIR) * Ei tulen leviämistä aiheuttava tuote (NRO) 6

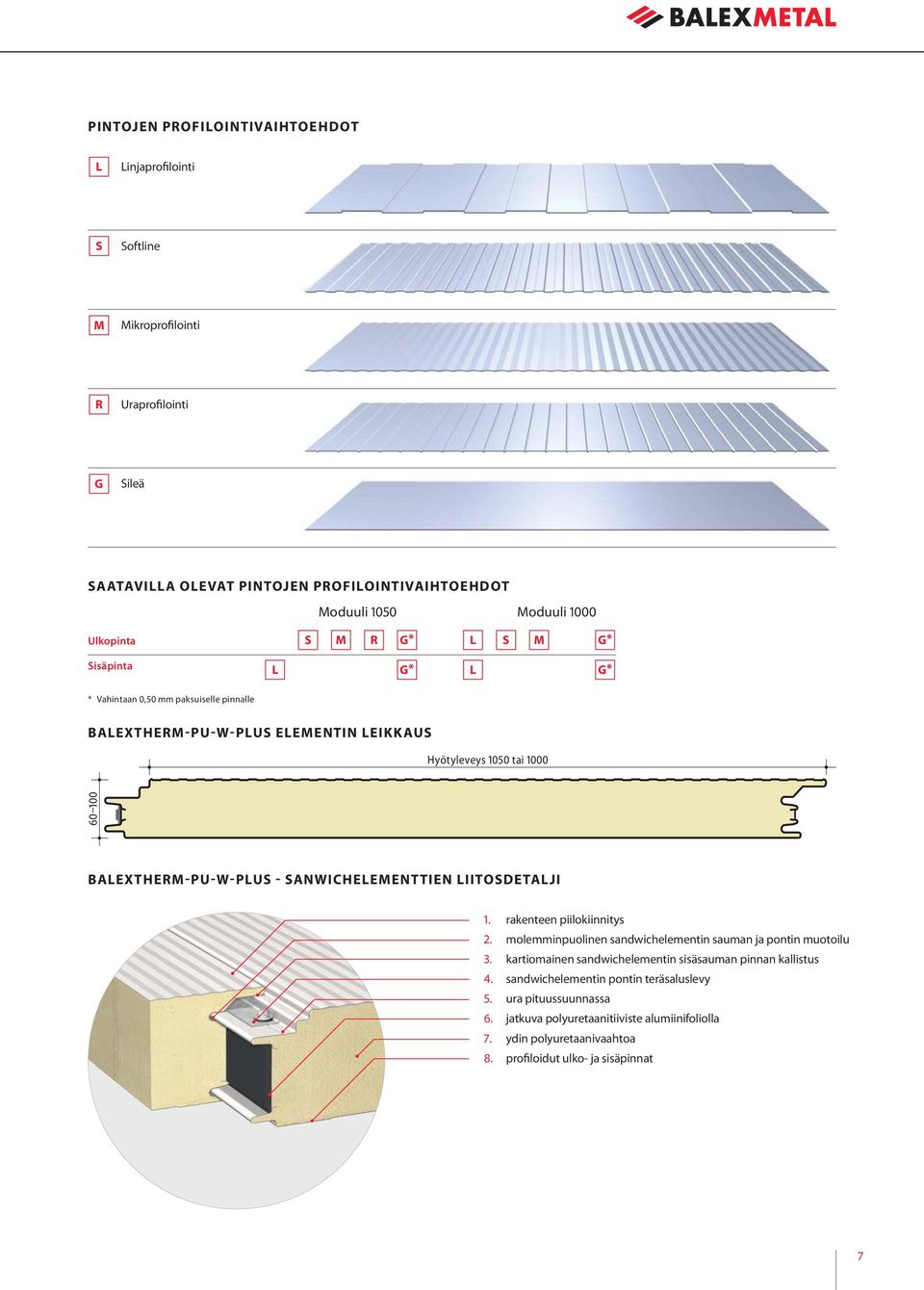

7 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi S Softline M Mikroprofilointi R Uraprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Moduuli 1050 Moduuli 1000 Ulkopinta S M R G* L S M G* Sisäpinta L G* L G* * Vahintaan 0,50 mm paksuiselle pinnalle BALEXTHERM-PU-W-PLUS ELEMENTIN LEIKKAUS Hyötyleveys 1050 tai BALEXTHERM-PU-W-PLUS - SANWICHELEMENTTIEN LIITOSDETALJI 1. rakenteen piilokiinnitys 2. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 3. kartiomainen sandwichelementin sisäsauman pinnan kallistus 4. sandwichelementin pontin teräsaluslevy 5. ura pituussuunnassa 6. jatkuva polyuretaanitiiviste alumiinifoliolla 7. ydin polyuretaanivaahtoa 8. profiloidut ulko- ja sisäpinnat 7

8 SANDWICH-KATTOELEMENTIT POLYURETAANIYTIMELLÄ BALEXTHERM-PU-R erittäin hyvä lämmöneristävyys - ydin polyuretaanivaahtoa ja tuotantoprosessissa asennettu tiiviste FIRESTOP - erittäin hyvä palotiiveys - uusi, molemminpuolinen elementtisauman ja pontin muotoilu helppo asennus - pontin muotoilu ja kartiomainen sandwichelementin sisäsauman pinnan kallistus yhteensopiva järjestelmä elementit soveltuvat liittettäviksi BALEXTHERM-R sandwichementeihin, joilla on erilaisista materiaaleista valmistetut ytimet eri paksuisten levyjen toisiinsa liittämisen mahdollisuus korroosiosuojapinnoitteen erittäin hyvä kestävyys - asianmukainen pintojen profilointiteknologia erittäin hyvä kantavuus - ulkopinnan poimutettu profilointi hyvä sadeveden poisto KÄYTTÖKOHTEET kevyt vesikaton kate teollisuus- ja palvelukohteet maatalouskohteet logistiikkakohteet hedelmien ja vihannesten säilytystilat urheiluhallit FIRE STOP Nimike Ydin Sandwich-kattoelementit polyuretaaniytimellä - BALEXTHERM-PU-R polyuretaanivaahto - PUR tai PIR / tiheys: 40(+/ 3) kg/m3 Pintojen paksuus [mm] 0,40 0,70 Teräslaatu Pinnoitteet S250GD - S280GD; ruostumaton (1.4301) (sisäpinta) CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PV- C(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Elementin pituus [mm] Hyötyleveys [mm] 1000 Kokonaisleveys [mm] 1 062,50 Ytimen paksuus [mm] UUTUUS! Paino [kg m2] 10,84 11,65 12,45 13,26 14,07 15,69 Lämmöneristävyys UC [W m2k] 0,52 0,36 0,27 0,22 0,19 0,14 Palonkestävyys Ei tulen leviämistä aiheuttava tuote NRO REI 30 / RE 60, Ei tulen leviämistä aiheuttava tuote NRO (PIR), REI 20/ RE 60, Ei tulen leviämistä aiheuttava tuote NRO (PUR) Katon ulkopuolinen palonkestävyys B ROOF (t 1 ) Katon minimikaltevuus: > 7 % pituussuunnassa yhteen liitettäville sandwichelementeille tai kattoikkunoilla varustetuille > 5 % jatkuville sandwichelementeille ja ilman kattoikkunoita 8

9 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi G Sileä T Poimutettu SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta T Sisäpinta * Vahintaan 0,50 mm paksuiselle pinnalle L G* BALEXTHERM-PU-R ELEMENTIN LEIKKAUS Hyötyleveys BALEXTHERM-PU-R - SANWICHELEMENTTIEN LIITOSDETALJI 1. poimutettu ulkopinta 2. kiinnitysruuvit 3. jatkuva polyuretaanitiiviste alumiinifoliolla 4. ydin polyuretaanivaahtoa 5. profiloidut ulko- ja sisäpinnat 9

10 SANDWICHELEMENTIT POLYURETAANIYTIMELLÄ ULKOSEINIIN, KYLMIÖ- JA PAKKASTILOIHIN BALEXTHERM-PU-F FIRESTOP - erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin ja pontin sauman muotoilu erittäin hyvä lämmöneristävyys - ydin polyuretaanivaahtoa ja paikallisen kylmäsillan poistava elementin erikoinen kiinnitysjärjestelmä ideaalinen sandwichelementtien liitäntä - sauman jyrsitty muoto poistaa kylmäsillan helppo asennus - pontin muotoilu ja kartiomainen sandwichelementin sisäsauman pinnan kallistus korroosiosuojapinnoitteen erittäin hyvä kestävyys - asianmukainen metallipintojen profilointiteknologia esteettinen ulkonäkö - ulkopintojen profiilien laaja valikoima KÄYTTÖKOHTEET ulkoseinät kylmiö- ja pakkastilojen ulko- ja väliseinät kylmiöiden ja pakkastilojen välipohjan sisäkatteet kylmiöt, pakastamot hedelmien ja vihannesten säilytystilat korkeaa puhtaustasoa vaativat tilat FIRE STOP Nimike Ydin Kylmätilojen sandwichelementit polyuretaaniytimellä - BALEXTHERM-PU-F polyuretaanivaahto PUR tai PIR / tiheys: 40(+/ 3) kg/m3 Pintojen paksuus [mm] 0,50 (tilauksesta 0,40 0,70) Teräslaatu S250GD - S280GD; ruostumaton (1.4301) Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi HDP - polyesteri matta PVC(F) foodsafe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Elementin pituus [mm] Hyötyleveys [mm] Kokonaisleveys [mm] Ytimen paksuus [mm] Paino [kg m2] 13,37 15,00 15,82 16,61 Lämmöneristävyys UC [W m2k] 0,19 0,14 0,12 0,10 Palonkestävyys Palotekninen käyttäytyminen E30 / EI 15, Ei tulen leviämistä aiheuttava tuote NRO (PUR) E90 / EI 30, Ei tulen leviämistä aiheuttava tuote NRO (PIR, d 200mm) EI60, Ei tulen leviämistä aiheuttava tuote NRO (PIR, d=200mm) B-s2, d0 10

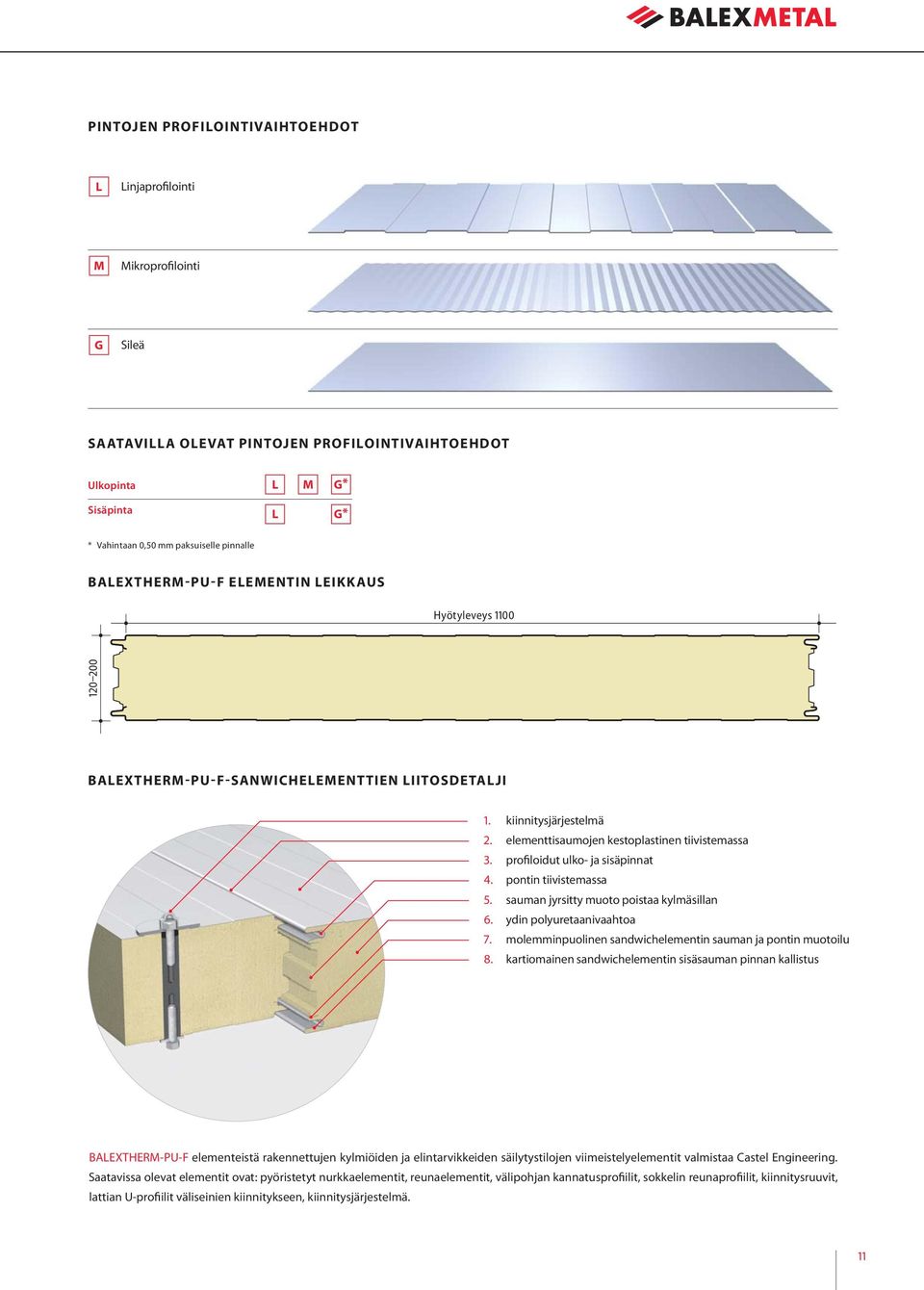

11 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi M Mikroprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta L M G* Sisäpinta L G* * Vahintaan 0,50 mm paksuiselle pinnalle BALEXTHERM-PU-F ELEMENTIN LEIKKAUS Hyötyleveys BALEXTHERM-PU-F-SANWICHELEMENTTIEN LIITOSDETALJI 1. kiinnitysjärjestelmä 2. elementtisaumojen kestoplastinen tiivistemassa 3. profiloidut ulko- ja sisäpinnat 4. pontin tiivistemassa 5. sauman jyrsitty muoto poistaa kylmäsillan 6. ydin polyuretaanivaahtoa 7. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 8. kartiomainen sandwichelementin sisäsauman pinnan kallistus BALEXTHERM-PU-F elementeistä rakennettujen kylmiöiden ja elintarvikkeiden säilytystilojen viimeistelyelementit valmistaa Castel Engineering. Saatavissa olevat elementit ovat: pyöristetyt nurkkaelementit, reunaelementit, välipohjan kannatusprofiilit, sokkelin reunaprofiilit, kiinnitysruuvit, lattian U-profiilit väliseinien kiinnitykseen, kiinnitysjärjestelmä. 11

12 SANDWICH-SEINÄELEMENTIT MINERAALIVILLAYTIMELLÄ, LÄPIKIINNITYKSELLÄ BALEXTHERM-MW-W-ST FIRESTOP erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin ja pontin sauman muotoilu erittäin hyvä palonkestävyys voivat toimia osastoivina rakenneosina erittäin hyvä lämmöneristävyys - yhteensopivat elementtisaumat SUPERIOR GASKET tiiviyden maksimaalinen parantaminen ja asennusajan lyhentyminen - valinnainen tiivisteen käyttö sisäpuolen tai molemminpuolisen pontin valmistusprosessissa UUTUUS! helppo asennus - pontin muotoilu ja kartiomainen sandwichelementin sauman sisäpinnan kallistus on sovitettu liittämään yhteen erilaisia ydinmateriaaleja sisältäviä BALEXTHERM-W-ST-sandwichelementtejä erittäin hyvä kestävyys - tuotantolinjalla erikoisvalmistettu mineraalivillaydin korroosiosuojapinnoitteen erittäin hyvä kestävyys oikea pintojen profilointiteknologia julkisivun esteettinen ulkonäkö - ulkopintojen profilointien ja värien laaja valikoima KÄYTTÖKOHTEET ulkoseinät väliseinät välipohjan sisäkate kohteiden lämmöneristys korkeampaa palonkestävyyttä vaativat kauppa- ja teollisuuskohteet logistiikkakohteet toimistokohteet maatalouskohteet hedelmien ja vihannesten säilytystilat urheiluhallit FIRE STOP Nimike Sandwich-seinäelementit mineraalivillaytimellä, näkyvällä läpikiinnityksellä - BALEXTHERM-MW-W-ST Ydin kova mineraalivilla (nimellistiheys 110 kg/m³) Pintojen paksuus [mm] 0,50 0,70 Teräslaatu S250GD Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Hyötyleveys [mm] Kokonaisleveys [mm] Elementin pituus [mm] Ytimen paksuus [mm] Elementin paino [kg m2] 17,79 19,80 21,90 23,00 24,00 25,01 26,10 28,20 30,30 33,50 Lämmöneristävyys UC [W m2k] 0,47 0,38 0,32 0,30* 0,28 0,26 0,24 0,22 0,19 0,17 Palonkestävyys NRO** EI 60,Ei tulen leviämistä aiheuttava tuote (NRO) Ei tulen leviämistä aiheuttava tuote (NRO), EI 240 Palotekninen käyttäytyminen A2-s1.d0 * BALEXTHERM-MW-W-ST sandwichelementti 130 mm:n paksuisella ytimellä täyttää seinien lämmönläpäisykerrointa koskevat, infrastruukturiministerin määräyksessä määritetyt vähimmäisvaatimukset ** Ei tulen leviämistä aiheuttavat tuotteet (NRO) 12

13 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi M Mikroprofilointi R Uraprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta L M R G* Sisäpinta L G* * saatavilla olevat PINTOJEN paksuudet min. 0,60 mm BALEXTHERM-MW-W-ST ELEMENTIN LEIKKAUS Hyötyleveys BALEXTHERM-MW-W-ST SANWICHELEMENTTIEN LIITOSDETALJI 1. kiinnitysruuvit 2. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 3. kartiomainen sandwichelementin sauman sisäpinnan kallistus 4. SUPERIOR GASKET - tiiviste asennetaan tuotantoprosessin yhteydessä (optio) 5. elementtien liittäminen 6. mineraalivillaydin 7. profiloidut ulko- ja sisäpinnat 13

14 SANDWICH-SEINÄELEMENTIT, MINERAALIVILLAYTIMELLÄ JA PIILOKIINNITYKSELLÄ BALEXTHERM-MW-W-PLUS FIRESTOP erittäin hyvä palonkestävyys voivat toimia osastoivina rakenneosina erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin sauman ja pontin muotoilu helppo asennus - kartiomainen sandwichelementin sauman sisäpinnan kallistus, ura pituussuunnassa, joka helpottaa kiinnitysliittimien asemoinnin SUPERIOR GASKET tiiviyden maksimaalinen parantaminen ja asennusajan lyhentyminen - valinnainen tiivisteen käyttö sisäpuolen tai molemminpuolisen saumalukon valmistusprosessissa UUTUUS! yhteensopiva järjestelmä elementit soveltuvat liitettäviksi BALEXTHERM-W-PLUS sandwichementteihin, joilla on erilaisista materiaaleista valmistetut ytimet. erittäin hyvä kestävyys - tuotantolinjalla erikoisvalmistettu mineraalivillaydin korroosiosuojapinnoitteen erittäin hyvä kestävyys - asianmukainen metallipintojen profilointiteknologia julkisivun esteettinen ulkonäkö - rakenteiden piilokiinnitykset, ulkopintojen profiilien ja värien laaja valikoima KÄYTTÖKOHTEET ulkoseinät väliseinät välipohjan sisäkate kohteiden lämmöneristys korkeampaa palonkestävyyttä vaativat kauppa- ja teollisuuskohteet logistiikkakohteet toimistokohteet maatalouskohteet hedelmien ja vihannesten säilytystilat urheiluhallit FIRE STOP Nimike Sandwich-seinäelementit mineraalivillaytimellä ja piilokiinnityksellä - BALEXTHERM-MW-W-PLUS Ydin kova mineraalivilla (nimellistiheys 110 kg/m³) Pinnan paksuus [mm] 0,50 0,70 Teräslaatu S250GD Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Elementin pituus [mm] Hyötyleveys [mm] Kokonaisleveys [mm] Ytimen paksuus [mm] Elementin paino [kg m2] 17,79 19,80 21,90 23,00 24,00 25,01 26,10 28,20 30,30 17,10 19,20 21,30 22,40 23,40 24,50 25,50 27,60 29,70 Lämmöneristävyys U C [W m2k] 0,48 0,38 0,32 0,30* 0,28 0,26 0,24 0,22 0,20 0,48 0,38 0,32 0,30* 0,28 0,26 0,24 0,22 0,20 Palonkestävyys Palotekninen käyttäytyminen Ei tulen leviämistä aiheuttava tuote (NRO) (d=80); EI 30, Ei tulen leviämistä aiheuttava tuote (NRO) (d=100) EI 60, Ei tulen leviämistä aiheuttava tuote (NRO) (d 120) A2-s2.d0 * BALEXTHERM-MW-W-PLUS-sandwichelementti 130mm:n paksuisella ytimellä täyttää seinien lämmönläpäisykerrointa koskevat infrastruukturiministerin määräyksessä määritetyt vähimmäisvaatimukset ** Ei tulen leviämistä aiheuttavat tuotteet (NRO) *** EI 30, Ei tulen leviämistä aiheuttavat tuotteet (NRO) 14

15 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi M Mikroprofilointi R Uraprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta L M R G* Sisäpinta L G* * saatavilla olevat pintojen paksuudet min. 0,60 mm BALEXTHERM-MW-W-PLUS ELEMENTIN LEIKKAUS Hyötyleveys 1050 tai BALEXTHERM-MW-W-PLUS-SANWICHELEMENTTIEN LIITOSDETALJI 1. sandwichelementin pontin teräsaluslevy 2. rakenteellinen piilokiinnitys 3. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 4. elementtien liitäntä 5. kartiomainen sandwichelementin sisäsauman pinnan kallistus 6. ura pituussuunnassa, kiinnitysruuvien asemoinnin määrittämiseksi 7. mineraalivillaydin 8. profiloidut ulko- ja sisäpinnat 9. SUPERIOR GASKET - tiiviste asennetaan tuotantoprosessin yhteydessä (optio) 15

16 SANDWICH-KATTOELEMENTIT MINERAALIVILLAYTIMELLÄ BALEXTHERM-MW-R FIRESTOP erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen sandwichelementin ja ponttisauman muotoilu erittäin hyvä lämmöneristävyys - yhteensopiva liitäntä helppo asennus - liittimeen sopiva pontin muoto ja kartiomainen sandwichelementin sisäsauman pinnan kallistus mahdollistavat liittämisen sandwichelementtehin, joilla on erilaiset ytimet SUPERIOR GASKET tiiviyden maksimaalinen parantaminen ja asennusajan lyhentyminen - valinnainen tiivisteen käyttö sisäpuolen UUTUUS! yhteensopiva järjestelmä elementit soveltuvat liitettäviksi BALEXTHERM-R sandwichementeihin, joilla on erilaisista materiaaleista valmistetut ytimet erittäin hyvä kestävyys - erikoisvalmisteinen mineraalivillaydin korroosiosuojapinnoitteen erittäin hyvä kestävyys - oikea pinnan profilointiteknologia erittäin hyvä kantavuus - poimutettu ulkopinta hyvä sadeveden poisto mahdollisuus liittää toisiinsa eri paksuisen ytimen sisältäviä sandwichelementtejä KÄYTTÖKOHTEET vesikaton katteet korotettua palonkestävyyttä vaativat kauppa- ja teollisuuskohteet logistiikkakohteet toimistokohteet maatalouskohteet FIRE STOP Nimike Sandwich-kattoelementit mineraalivillaytimellä - BALEXTHERM-MW-R Ydin kova mineraalivilla (nimellistiheys 110 kg/m³) Pintojen paksuus [mm] 0,50 0,70 Teräslaatu S250GD Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF sinkitetty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Hyötyleveys [mm] Kokonaisleveys [mm] 1 063,50 Elementin pituus [mm] Ytimen paksuus [mm] Elementin paino [kg m2] 20,30 22,40 25,60 26,60 Lämmöneristävyys UC [W m2k] 0,38 0,32 0,26 0,24 Palonkestävyys NRO* REI 90, Ei tulen leviämistä aiheuttava tuote (NRO) Palotekninen käyttäytyminen B ROOF (t 1 ) Katon minimikaltevuus: > 7 % pituussuunnassa yhteen liitettäville sandwichelementeille tai kattoikkunoilla varustetuille > 5 % jatkuville sandwichelementeille ja ilman kattoikkunoita * Ei tulen leviämistä aiheuttavat tuotteet (NRO) 16

17 PINTOJEN PROFILOINTIVAIHTOEHDOT L Linjaprofilointi G Sileä T Poimutettu SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta T Sisäpinta L G* * saatavilla olevat pintojen paksuudet min. 0,60 mm BALEXTHERM-MW-R ELEMENTIN LEIKKAUS Hyötyleveys BALEXTHERM-MW-R - SANWICHELEMENTTIEN LIITOSDETALJI 1. kiinnitysruuvit 2. ydin kovasta mineraalivillasta 3. profiloidut ulko- ja sisäpinnat 4. poimutettu ulkopinta 5. SUPERIOR GASKET - tiiviste asennetaan tuotantoprosessin yhteydessä (optio) 17

18 SANDWICH-SEINÄELEMENTIT POLYSTYREENIYTIMELLÄ PWS erittäin hyvä lämmöneristävyys - ydin itsestään sammuvasta polystyreenistä erittäin hyvä palotiiveys - ainutlaatuinen, molemminpuolinen levysauman ja pontin muotoilu helppo asennus - oikein muotoiltu pontti, kevyt korroosiosuojapinnoitteen erittäin hyvä kestävyys - asianmukainen metallipintojen profilointiteknologia esteettinen ulkonäkö KÄYTTÖKOHTEET ulko- ja väliseinät kohteiden lämmöneristys teollisuus- ja palvelukohteet maatalouskohteet kylmiöt, pakastamot Nimike Sandwichseinäelementti polystyreeniytimellä - PWS Sandwich-seinäelementti polystyreeniytimellä, puolikas seinäelementti toispuoleisella teräspinnalla ja laminaatilla - PWS-H Ydin itsestään sammuvasta polystyreenistä parannetuilla kestävyysominaisuuksilla luokka EPS CS (10)80 Pinnan paksuus [mm] 0,50 (tilauksesta 0,60) Teräslaatu Pinnoitteet S250GD - S280GD CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitetty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Laminaatti valkaisematon alumiinifoliolla ja polyetlyleenillä laminoitu paperi (noin 160g/m2) Hyötyleveys [mm] Kokonaisleveys [mm] / 2 Ytimen paksuus [mm] Elementin minimipituus [mm] PWS sandwichelementin maksimipituus [mm] PWS-H sandwichelementin maksimipituus [mm] PWS sandwichelementin paino [kg m2] 10 10,39 10,80 11,20 11,61 12,01 PWS-H sandwichelementin paino [kg m2] 5,95 6,35 6,76 7,16 7,57 7,97 Lämmöneristävyys UC [W m2k] 0,50 0,38 0,30 0,25 0,22 0,19 Palonkestävyys NRO* E 60, Ei tulen leviämistä aiheuttava tuote (NRO) * Ei tulen leviämistä aiheuttavat tuotteet (NRO) 18

19 PINTOJEN PROFILOINTIVAIHTOEHDOT R Uraprofilointi G Sileä SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta R PWS R PWS-H Sisäpinta R G LAMINAATTI PWS SANDWICHELEMENTIN LEIKKAUS Hyötyleveys PWS - SANWICHELEMENTTIEN LIITOSDETALJI 1. molemminpuolinen sandwichelementin sauman ja pontin muotoilu 2. itseliimautuva polyuretaaninauha (PUS) 3. kiinnitysruuvit 4. ydin itsestään sammuvasta polystyreenistä luokka PS -E FS profiloidut ulkopinnat 19

20 SANDWICH-KATTOELEMENTIT POLYSTYREENIYTIMELLÄ PWD erittäin hyvä lämmöneristävyys - ydin itsestään sammuvasta polystyreenistä ja tiivis elementtisauma helppo asennus - oikein muotoiltu pontti, kevyt hyvä lämmöneristävyys - tarkkaa elementtien yhteen sovitus esteettinen ulkonäkö ainutlaatuinen hyödyllisyysmalli (Patenttivirasto - ilmoituksen numero W114316) KÄYTTÖKOHTEET katto- ja seinäelementit kohteiden lämmöneristys teollisuus- ja palvelukohteet maatalouskohteet Nimike Ydin Sandwich-kattoelementti, polystyreeniytimellä - PWD Sandwich-kattoelementti, polystyreeniytimellä, puolikas kattoelementti, toispuoleisella teräspinnalla ja laminaatilla - PWS-H itsestään sammuvasta polystyreenistä parannetuilla kestävyysominaisuuksilla EPS CS (10) 80 luokka Pintojen paksuus [mm] 0,50 (tilauksesta 0,40 0,70) Teräslaatu Pinnoitteet S250GD - S280GD CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Laminaatti valkaisematon alumiinifoliolla ja polyetlyleenillä laminoitu paperi (noin 160g/m2) Hyötyleveys [mm] Kokonaisleveys [mm] ±2 Ytimen paksuus [mm] Elementin minimipituus [mm] PWD elementin maksiimipituus [mm] PWD-H elementin maksiimipituus [mm] PWD elementin paino [kg m2] 10,34 10,74 11,15 11,55 11,96 12,36 PWD-H elementin paino [kg m2] 6,09 6,49 6,90 7,30 7,71 8,11 Lämmöneristävyys UC [W m2k] 0,54 0,41 0,32 0,26 0,22 0,20 Palonkestävyys E 30, Ei tulen leviämistä aiheuttava tuote (NRO) RE 30, Ei tulen leviämistä aiheuttava tuote (NRO) Katon ulkopuolinen palonkestävyys B ROOF (t 1 ) Katon minimikaltevuus > 7 % pituussuunnassa yhteen liitettäville sandwichelementeille tai kattoikkunoilla varustetuille > 5 % jatkuville sandwichelementeille ja ilman kattoikkunoita 20

21 PINTOJEN PROFILOINTIVAIHTOEHDOT T Poimutettu SAATAVILLA OLEVAT PINTOJEN PROFILOINTIVAIHTOEHDOT Ulkopinta Sisäpinta T T PWD T PWD-H LAMINAATTI PWD ELEMENTIN LEIKKAUS Hyötyleveys PWD - SANWICHELEMENTTIEN LIITOSDETALJI 1. porakärkinen kiinnitysruuvi 2. kammio vedenpoiston kapilaariura 3. itseliimautuva polyuretaaninauha (PUS) 4. kiinnitysruuvit 5. ydin itsestään sammuvasta polystyreenistä 6. sauman jyrsitty muoto 7. poimutettu pinta 21

22 POLYURETAANIERISTEET your smart energy UUTUUS! valmistettu polyuretaanista PIR - on parhaimman energiatehokkuuden tuote ja paras markkinoilla saavilla oleva lämpöeristeratkaisu suljettu solurakenne ja - korkea lämpöstabiilisuus määrätyn käyttöjakson ajan, elinkaari vähintään 25 vuotta alhainen lämmönjohtavuus - tehokkain eristemateriaali kaikkeen käyttöön ympäristöystävällinen ja turvallinen luonnolle, voidaan kierrättää ja käyttää uudelleen asennuksen helppous ja nopeus - vähemmän materiaalia ja alhaisemmat työkustannukset KÄYTTÖALUEET Vinokattojen lämpöeristys THERMANO SKYhome Tasakattojen lämpöeristys THERMANO SKYcity Kerrosrakenteisten seinien lämpöeristys THERMANO COVER Maanvaraisen lattian lämpöeristys THERMANO MOVE Maatalousrakennusten alakattojen ja kattojen lämpöeristys THERMANO AGRO Uudet ja saneerattavat rakennukset Nimi Eristemateriaali Viimeistely (pontti) Lämpöeristyslevyt THERMANO UUTUUS! PIR vaahto (polyisosyanuraatti) pontti / MASTER suora / BASIC huullos / TOP Pinnoitevaihtoehdot alumiinilaminaatti (saatavissa levyn tyypistä riippuen) harmaa höyrysulkulaminaatti voimapaperista ja alumiinifoliosta lasikuitukangas lasikuitukangas peitetty bitumikerroksella kaasutiivis pinta PREMIUM yhdistetty alumiinifolio ja lasikuitukangas muovipinta (lasikuidulla vahvistettu polyesteri), suurin kestävyys vaativissa olosuhteissa Kokonaisleveys [mm] Hyötyleveys [mm] 1 200; 1 190; PIR vaahdon paksuus [mm] Vakiopituus [mm]: riippuu levytyypistä Enimmäispituus, tilauksesta [mm]: enintään Lämmönjohtavuuskerroin λ [W/mK] 0,022 Nimellistiheys [kg/m3] 30 Vesihöyryn läpäisykerroin μ Puristuslujuus puristusjännitys 150kPa 10% muodonmuutoksella Palotekninen käyttäytyminen euroluokka E, standardin EN ISO mukaan Sertifikaatit CE EN 13165:2001 mukaan Täyttää Euroopan Unionin direktiivin 2010/31/UE vaatimukset PONTTITYYPIT pontti / MASTER suora / BASIC huullos / TOP 22

23 THERMANO LEVYLAJIT TEOLLISUUSRAKENTAMISEEN THERMANO SKYcity nykyaikainen TASAKATTOJEN lämpöeriste ENERGIATEHOKAS KATTO: Nimi Toiminnot Käyttöalueet THERMANO SKYcity lämpöeristelevyt Yksi- ja monikerroksisten tasakattojen uudenaikainen lämpöeriste yksi- tai monikerroksiset katot eri alustoilla uudet ja saneerattavat katot teollisuus-, kauppa- ja maatalouskohteiden rakentaminen Viimeistely (pontti) pontti / MASTER Pintojen lajit alumiinilaminaatti harmaa höyrysulkulaminaatti voimapaperista ja alumiinifoliosta bitumilla päällystetty lasikuitu Kokonaisleveys [mm] Hyötyleveys [mm] PIR vaahdon paksuus [mm] Standardipituus [mm] Säädettävä pituus [mm] enintään PAKSUUS 88mm VERTAILU KATTOJEN LÄMPÖERISTEET U C = 0,25 W m2k 88 mm nie termoizolatorów 152 mm Vaahdotettu polystyreeni (polystyreeni EPS) 160 mm Mineraalivilla Współczynnik iz l j THERMANO COVER KERROSRAKENTEISTEN SEINIEN uudenaikainen lämpöeriste ENERGIATEHOKAS SEINÄ: Nimi Toiminnot Käyttöalueet Lukkotyypit THERMANO COVER lämpöeristelevyt Kerrosrakenteisten seinien lämpöeriste 2-kerroksiset seinät (kevyt saumaton lämpöeristysjärjestelmä) perinteisellä ja ohutrappauksella 3-kerrosseinät, perustusten seinärakenteet Uudet ja saneerattavat rakennukset pontti/ MASTER suora / BASIC huullos / TOP Pintojen lajit alumiinilaminaatti harmaa höyrysulkulaminaatti voimapaperista ja alumiinifoliosta. Lasikuitukangas lasikuitukangas kaasutiivis pinta PREMIUM yhdistetty alumiinifolio ja lasikuitukangas Kokonaisleveys [mm] Moduulileveys (peitto) [mm] 1 200; 1 190; PIR vaahdon paksuus [mm] Standardipituus [mm] 2400 Säädettävä pituus [mm] enintään PAKSUUS 74mm SEINIEN LÄMPÖERISTEIDEN VERTAILU U C = 0,30 W m2k 74 mm 127 mm 134 mm Vaahdotettu polystyreeni (polystyreeni EPS) Mineraalivilla 23

24 THERMANO MOVE MAANVARAISTEN LATTIOIDEN uudenaikainen lämpöeriste Nimi Toiminnot Käyttöalueet THERMANO MOVE lämpöeristelevyt Maanvaraisten lattioiden lämpöeriste tavalliset ja lämmitetyt lattiat asuin-, teollisuus ja maatalousrakennusten maanvaraiset, kerrosten ja terassien lattiat ihanteellinen tuote uusiin ja saneerattaviin maanvaraisiin lattioihin Lukkotyypit pontti / MASTER Pintojen lajit alumiinilaminaatti harmaa höyrysulkulaminaatti voimapaperista ja alumiinifoliosta Kokonaisleveys [mm] Moduulileveys (peitto) [mm] PIR vaahdon paksuus [mm] Standardipituus [mm] Säädettävä pituus [mm] enintään ENERGIATEHOKAS MAANVARAINEN LATTIA: PAKSUUS 49mm MAANVARAISTEN LATTIOIDEN LÄMPÖERISTEIDEN VERTAILU U C = 0,45 W m2k 49 mm 85 mm Vaahdotettu polystyreeni (polystyreeni EPS) 89 mm Mineraalivilla THERMANO AGRO MAATALOUSRAKENNUSTEN ALAKATTOJEN JA KATTOJEN uudenaikainen lämpöeriste ENERGIATEHOKAS ALAKATTO: Nimi Toiminnot Käyttöalueet Lukkotyypit Pintojen lajit THERMANO AGRO lämpöeristelevyt maatalousrakennusten alakattojen ja kattojen lämpöeriste ripustettu alakatto kevytrakenteinen katto uudet ja saneerattavat maatalousrakennukset eläinsuoja-, tuotanto-, varastoja hallirakennukset suora / BASIC Kokonaisleveys [mm] Moduulileveys (peitto) [mm] PIR vaahdon paksuus [mm] Standardipituus [mm] Säädettävä pituus [mm] enintään sisäpuoli - muovipinta (lasikuidulla vahvistettu polyesteri), paras kestävyys vaativissa ympäristöissä ulkopuoli harmaa höyrysulkulaminaatti voimapaperista ja alumiinifoliosta PAKSUUS 44mm MAATALOUSRAKENNUSTEN ALAKATTOJEN LÄMPÖERISTEIDEN VERTAILU U C = 0,50 W m2k 44 mm 76 mm Vaahdotettu polystyreeni (polystyreeni EPS) 80 mm Mineraalivilla 24

25 JULKISIVUKASETIT uudenaikainen ja tyylikäs laajat arkkitehtuuriratkaisujen mahdollisuudet mahdollisuus yhdistää julkisivussa lasiin, puumateriaaliin, betoniin ja alumiiniin yksinkertainen asennus kestävyys ja lujuus vankka rakenne KÄYTTÖKOHTEET toimistorakennusten edustavat julkisivut yleishyödyllisten rakennusten edustavat julkisivut kauppakohteiden edustavat julkisivut Nimike Julkisivukasetit Teräslaatu S320GD-S350GD Paksuus [mm] 1,20; 1,50 Pinnoitteet CESAR PUR 55,SP polyesteri min. 25 μm, jauhemaalatut pinnoitteet, SP polyesteri matta Helmi, PVC(F) foodsafe, PVDF Värit jauhemaalatut pinnoitteet millä tahansa RAL, NCS värivalikoiman mukaisella värillä, Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 Korroosionkestävyys RC 5 asti standardin PN-EN mukaan UV-säteilyn kestävyys RUV4 asti standardin mukaan PN-EN KASETIN RAKENNEKAAVIO E C E JULKISIVUKASETTIEN MITAT A Katteen vakioleveys A [mm] Katteen vakiokorkeus B [mm] 225, 350, 600 Säädettävä katekorkeus B [mm]* Etusivun vakiokorkeus C [mm] 205, 330, 580 D B Vakiosyvyys D [mm] 30 Kiinnitysreikien väli E [mm] NURKKAKASETTIEN MITAT NURKKAKASETIN RAKENNEKAAVIO A1-sivun kattavuuden leveys [mm] A2-sivun kattavuuden leveys [mm] D E Kattavuuden vakiokorkeudet B [mm]* 225, 350, 600 Säädettävä kattavuuden korkeus B [mm]* Etusivun vakiokorkeus C [mm] 205, 330, 580 Vakiosyvyys D [mm] 30 C A1 E1 A2 B Kiinnitysreikien väli E [mm] Kiinnitysreiän etäisyys rakennuksen reunasta E1[mm] max. 250 Avautumiskulma 90º - 180º *Kattavuuden korkeus on kasetin etusivun ja sitä seuraavan kasetin välisen sauman korkeuksien summa. 25

26 SEINÄELEMENTIT yksinkertainen asennus laajat arkkitehtuuriratkaisujen mahdollisuudet (voidaan asentaa vaakasuoraan, pystysuoraan tai viistoon) mahdollisuus yhdistää lasiin, puumateriaaliin, betoniin ja alumiiniin yksittäisten elementtien vaihtomahdollisuus KÄYTTÖKOHTEET teollisuuskohteet kauppa- ja palvelukohteet urheilukohteet Nimike Seinäelementti PS 205 Teräslaatu Pituus S250GD - S280GD na życzenie Klienta Pituus max. [mm] Hyötyleveys S [mm] 205 (säädettävä leveys mm, teräslevyn paksuudesta riippuen) Etusivun leveys A [mm] 194 Raon leveys B [mm] 1-10 (±1) Teräslevyn paksuus [mm] 0,50; 0,60; 0,70 Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 PS 205 SEINÄELEMENTTI SEINÄELEMENTIN LEIKKAUS A B S 24 45±5 S - standardihyötyleveys 205 mm 26

27 METALLIJULKISIVUJEN TERÄKSINEN RANKARAKENNE patentoitu ratkaisu - rekisteröity Puolan Tasavallan patenttivirastossa (hakemusnumero P ) sekä Euroopan Unionin SISÄmarkkioiden harmonisointivirastossa. rankajärjestelmän nopea ja helppo asennus - erityiset kiinnitysosat tasainen kuormituksen jakautuminen julkisivun pinnalle valmiin julkisivun kestävyys tuulikuormille teräsjulkisivun helppo asennus - tasainen pinta KÄYTTÖALUEET julkisivukaseteista ja sandwich-seinäelementeistä rakennetun metallijulkisivun nopeaan asennukseen jokainen seinälaji uudet ja saneerattavat rakennukset RANKARAKENTEEN KUVAUS Materiaali Teräslaatu sinkitty teräslevy S350GD Paksuus [mm] 1,50 Kantavien profiilien pituus [m] max 4 Eristyskerroksen maksimipaksuus [mm] 180 Kannatusprofiilien väli maksimiväli 1,20 m pystysuoraan Ripustuksen kannatusprofiilien reikäväli [m] 0,30 Jäykistysprofiilien välit maksimiväli 2,40 m pystysuoraan Kantavien profiilien välit tavallisella pinnalla [m] 0,80 Kantavien profiilien välit reuna-alueilla [m] 0,60 KASETTIJULKISIVUN RANKARAKENNE RIPUSTUS KANNATUSPROFIILISSA 1. Suojateräslevy 2. Kantava profiili 3. Kannatusprofiili 3 a. Ripustus kannatusprofiilissa 4. Jäykistysprofiili - oikeanpuoleinen asennus* *vasemmanpuoleinen asennus - asennetaan yhteiskiinnikkeellä yhdessä tukikulmaraudan kanssa 27

28 SEINÄ- JA KATTOPOIMULEVYT seinä- ja kattoelementit yleiskäyttöön (mahdollisuus valita teräslevy olemassa olevaan rakenteeseen) sisäkatot (optinen profiili) taloudelliset ja kevyet ratkaisut pienille ja isoille pinnoille nopea asennus laaja värivalikoima mahdollistaa katon sovittamisen maisema-arkkitehtuuriin SOVELLUTUKSET asuinrakennukset teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet katokset, autotallit aitaukset tuulikaapit Nimike BPO poimulevy, optinen profiili Seinäpoimulevy BTS BTU - poimulevy yleiskäyttöön BTD - kattopoimulevy Teräslaatu S250GD, ruostumaton teräs (1.4301) Teräslevyn paksuus [mm] 0,50; 0,60; 0,70 Pinnoitteet CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Värit Balex Metalin laaja värivalikoima - Värimaailma - sivu 46 levyn maksimipituus [mm] Erikoisviimeistely Katon minimikaltevuus (profiilista riippuen) DR!PSTOP - pisaroitumista estävä rakennepoimulevyjen erikoispinnoite (BTD kattopoimulevylle ja kaikille rakennepoimulevyille) 3 (5 %) kokonaisille teräslevyarkeille 5 (7 %) pituussunnassa liitetyille teräslevyarkeille 28

29 SEINÄPOIMULEVYT O S U BPO - poimulevy, optinen profilointi BTS - Seinäpoimulevy BTU - poimulevy yleiskäyttöön O 2 S 16,5 BPO BTS , S U 20 BTS BTS BTD BTD BTD BTD ,5 10 BTU S S 35 BTS KATTOPOIMULEVYT D U BTD - kattopoimulevy BTU - poimulevy yleiskäyttöön D D BTD D 16.5 D 45 BTD D D 16.5 BTD , U 20 D BTU D D 35 BTD BTD

30 RAKENNEPOIMULEVEVYT profiilien suuri kantavuus ja jäykkyys kevyet ja nopeaan asennukseen soveltuvat orrettomien kattojen rakenteet suurten jäännevälien kantavat rakenteet taloudellinen ratkaisu keskikokoisille ja isoille pinnoille teräsbetonirakenteissa rakenteisiin jäävät muotit KÄYTTÖKOHTEET teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet katokset, autotallit logistiikkakeskukset Nimike BTR - rakennepoimulevy Pituus asiakkaan yksilöllisestä tilauksesta, maksimipituus mm Teräslevyn paksuus [mm] 0,50; 0,60; 0,70; 0,75; 0,88; 1,00; 1,25; 1,50 Teräslaatu S250GD - S320GD Pinnoitteet SP polyesteri, 15μm, SP polyesteri 25μm Värit värit 9002 ja sivu 46 Wykończenie specjalne blach trapezowych DR!PSTOP valinnainen pisaroitumista estävä erikoispinnoite rakennepoimulevyille, jotka asennetaan A-puoli ulospäin AKUSTINEN PROFIILI - levyn valinnainen rei itys (lukuun ottamatta rakennepoimulevyä BTR 55) R RAKENNEPOIMULEVY R R R BTR 50 BTR 55 BTR 60 R R R BTR 85 BTR 93 BTR 135 R R BTR 153 BTR REI ITYSKAAVIO - AKUSTINEN PROFIILI 30

31 SEINÄKASETIT julkisivurakenteen-seinäelementti suurille pinnoille eristetyn seinän viimeistely sisäpinta kevyt seinärakenne nopea ja helppo asennus KÄYTTÖKOHTEET teollisuus- ja palvelukohteet maatalouskohteet urheilukohteet uudet ja saneerattavat kohteet Nimike Seinäkasetit (KS 100/600) Leveys [mm] 600 Syvyys [mm] 110 Eristyskerroksen paksuus [mm] 100 Pituus asiakkaan yksilöllisestä tilauksesta Maksimi pituus [m] 13,50 Teräslevyn paksuus [mm] 0,75; 0,88 Orgaaniset pinnoitteet Metallipinnoitteet sinkitty + SP polyesteri 15 μm alusinkki + easyfilm Värit väri sivu 46 Teräslaatu S250GD - S280GD SEINÄKASETTI SEINÄKASETIN LEIKKAUS

32 ZET MODUULIHALLI nopea ja taloudellinen rakennusprosessi yksinkertainen asennus moduulirakenne mahdollistaa laajennuksen milloin tahansa purettavissa oleva teräsrakenne KÄYTTÖKOHTEET rakennuksen runko teollisuus- ja palvelukohteet maatalouskohteet varastot BALEX METAL toimittaa toteutussuunnitelman rakenteen hintaan sisältyen. Nimike ZET-moduulihalli Rakennemateriaali kylmämuokatut Z-profiilit sinkitystä teräsnauhasta Z-profiilit yhdistetty siteillä monihaaraisiksi Runkorakenne elementeiksi palkkien yhdistäminen teräksisten järjestelmäliittimien avulla Hallin leveys [m] 6; 8; 10; 12; 15; 18 Kehien moduuliväli [m] 4,50 Hallin pituus elementin pituuden kerrannainen (4,50 m) Seinäorsien väli [m] 1,18 Katto-orsien väli [m] 1,19 Sivuseinän korkeus [m] 3,10-4,60 Harjakorkeus [m] 4,10-7,88 Katon kaltevuus 20º H1 h H L = 4,5 m B Mittojen merkintä B hallin leveys L kehien moduuliväli H hallin korkeus h hyötykorkeuden pienentyminen H1 harjan ja sivuseinän välinen korkeusero SAATAVISSA OLEVAT ZET-HALLIN MITTOJEN VAIHTOEHDOT H - sivuseinän B - hallin leveys TYYPPI korkeus 6 m 8 m 10 m 12 m 15 m 18 m 4,60 m 45 v v v v v 4,10 m 40 v v v v v 3,60 m 35 v v v v 3,10 m 30 v H1 - harjan ja sivuseinän välinen korkeusero. +1,09 m +1,46 m +1,82 m +2,18 m +2,73 m +3,28 m h - hyötykorkeuden pienentyminen 9,80 cm 9,80 cm 9,80 cm 11,80 cm 11,80 cm 11,80 cm 32

33 Z-HALLIN RAKENNE harjan liitoskappale A kehän poikkipalkki vetotangon sauva vanttiruuvi A nurkan liitoskappale vetotanko liitoskappale B B pilarikenkä pilari sidosorsi liitoskappale seinäprofiili - orsi POIKKILEIKKAUS B - B kehän poikkipalkki sidosorsi liitoskappale kattoprofiili - orsi POIKKILEIKKAUS A - A 33

34 ESIMERKKI HALLIEN VAIPAN RAKENTEESTA SANDWICHELEMENTIT POLYURETAANIYTIMELLÄ BALEXTHERM-PU MINERAALIVILLAYTIMELLÄ BALEXTHERM-MW POLYSTYREENIYTIMELLÄ PWS JA PWD kiinnitys seinäorsiin tai katto-orsiin itseporautuvilla ruuveilla seinä tai katto valmiista sandwichelementeistä mahdollistaa kohteen välittömän käytön. taloudelliset ratkaisut POIMULEVYT ulko- ja sisäpinnan väliin asennetaan eristyskerrokset (lämmöneristys, tuulensuoja, höyrysulku) sovelletaan korkeaa palonkestävyyttä vaativissa kohteissa 34

35 KYLMÄMUOKATUT TERÄSPROFIILIT SIGMA TERÄSPROFIILIT suojaseinien rakenteet väliseinien rakenteet seinäorret katto-orret KÄYTTÖKOHTEET teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet varastot, säilytystilat Tuote Korkeus H Teräslevyn paksuus nom Teräslaatu Maksimipituus Reunajäykistyksen pituus C Nauhan leveys Reikien väli Reikien halkaisija [mm] [mm] [m] [mm] [mm] [mm] [mm] Σ S280GD Σ ,50 + sinkki; 130 2, ,00 Σ S350GD 2, sinkki Σ TERÄSPROFIILI SIGMA TERÄSPROFIILI SIGMAN LEIKKAUS S 1 H t nom B C Merkintöjen selitys:: t nom teräslevyn paksuus B reikien väli C reunajäykistyksen pituus S 1 H nauhojen leveys ulkopinnasta laskettuna korkeus 35

36 ZET TERÄSPROFIILIT suojaseinien rakenteet väliseinien rakenteet seinäorret katto-orret KÄYTTÖKOHTEET teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet varastot, säilytystilat Tuote Korkeus H Teräslaatu Teräslevyn paksuus t nom Nauhan leveys S1 Nauhan leveys S2 Reunajäykisteen pituus C Reikien väli B Pyöreän muotoisten reikien halkaisija Soikean muotoisten reikien mitat Maksimipituus Z Z Z Z Z Z [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [m] S350GD + sinkki 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 1,50 64,00 2,00 64,50 2,50 65,00 2,00 78,00 67,00 2,50 79,00 68,00 3,00 80,00 69,00 2,00 93,00 85,00 2,50 94,00 86,00 3,00 95,00 87,00 58, x x x x ZET-TERÄSPROFIILI ZET-TERÄSPROFIILIN POIKKILEIKKAUS S 1 B C H Merkintöjen selitys:: t nom teräslevyn paksuus B reikien väli C reunajäykisteen pituus S 1, S nauhojen leveys ulkopinnasta laskettuna 2 H korkeus t nom C S 2 36

37 SILEÄ TERÄSLEVY vakiopellitysten ja vakiosta poikkeavien pellitysten materiaali laaja värivalikoima, sovellettu vesikaton katteen väriin muovisuojaus vakiona SOVELLUTUKSET asuinrakennukset teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet TERÄSLEVYARKIT Nimike Sileä teräslevy Teräslevyn leveys [mm]* (max ) Pituus asiakkaan toivomuksesta Teräslevyn paksuus [mm] 0,40-1,25 Pinnoitteet** CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm Teräslaatu S250GD - S280GD; ruostumaton (1.4301) * leikatut vapaasti valittavaan muotoon ** pinnoitteen muovisuojaus vakiona KELOISTA PITUUSSUUNNASSA LEIKATUT TERÄSNAUHARULLAT Nimike Teräsnauharullat Maksimileveys [mm] Minimileveys [mm] 80 Kelan nauhojen määrä 7 Kelan maksimipaino [t] 3,50 Teräslevyn paksuus [mm] 0,50-2,50 Pinnoitteet** Teräslaatu CESAR PUR 55, SP polyesteri, SP polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm S250GD - S350GD 37

38 VAKIOSTA POIKKEAVAT PELLITYKSET viimeistelyelementti kaikkiin seinäverhouksiin ja vesikaton katteisiin katon ja seinän viimeistelyelementit kaikkien verhousten ja katteiden estetiikka KÄYTTÖKOHTEET teollisuuskohteet maatalouskohteet asuinrakennukset pellitykset asiakkaan yksilöllisestä tilauksesta pellitykset toimitetuista materiaalialeista Nimike Mitat Vakiosta poikkeavat pellitykset pellitysten muodot ja mitat ovat asiakkaan toimittamien piirustusten mukaisia Teräslevyn paksuus [mm] 0,50-1,00 1,25-2,50 Maksimipituus [m] 11,50 6,00 Teräslaatu Pinnoitteet Tuotantomahdollisuudet S250GD - S280GD, ruostumaton teräs (1.4301), alumiini CESAR PUR 55, SP polyesteri, polyesteri matta, Helmi, HDP - polyesteri matta, PVC(F) food safe, PVDF, sinkitty, alusinkki + easyfilm - leikkaus - taivutus - teräslevyn meistaus ja rei itys automaattisesti ohjatussa prosessissa - työstettävän teräslevyn suojaaminen muovilla 38

39 SADEVESIJÄRJESTELMÄ WIJO (PINNOITETUT TERÄSLEVYKOURUT) tehokas sadeveden poisto poikkeuksellisen hyvä sääolosuhteiden kestävyys tuote on valmistettu ruotsalaisen yrityksen SSAB valmistamasta teräslevystä vesikaton katteen kanssa yhteensopiva sadevesijärjestelmä ei vaadi erityistä huoltoa lyhyempi asennusaika ainutlaatuisten säädettävien koukkujen ansiosta KÄYTTÖKOHTEET asuinrakennukset teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet Nimike Materiaali Sadevesijärjestelmä Wijo (pinnoitetut teräslevykourut) molemmin puolin pinnoitettu sinkitty teräs Teräksen paksuus [mm] 0,60 Pinnoite Prelaq Nova (HBP 35μm) Värit musta (9005), suklaanruskea (8017), punainen (3009), tiilenvärinen (8004), grafiitinharmaa (7011), metallinhopea (9006), harmaa-valkoinen (9002) kourujen/putkien halkaisija [mm] 125/90, 150/100, 100/75* Kourujen pituus [mm] Putkien pituus [mm] * vain suklaanruskean värisenä (8017) WIJO SADEVESIJÄRJESTELMÄN VÄRIVALIKOIMA Molemminpuolinen Prelaq Nova pinnoite 35 μm HBP (High Build Poliester) tiilenvärinen 8004 punainen 3009 suklaanruskea 8017 harmaa-valkoinen 9002 metallinhopea 9006 grafiitinharmaa 7011 musta

40 WIJO SADEVESIJÄRJESTELMÄN OSAT Asennuksen yhteydessä leikattu reikä ZR Kouruliitos R Kouru NRW NRZ Kourun sisä/ulkokulma ŁRR Suppilo HRL=210 Kourukoukku KR Putkikäyrä HRL=70 Kourukoukku* PR Putken jatko HRC Kourun etukoukku KR Putkikäyrä HRK Kourun kompaktikoukku* DRU Kourun yleinen päätykappale RS Syöksytorvi OR Kourun syöksytorvi TR Haaraputki ORS Syöksytorven kiinnike ORSW Syöksytorven kiinnike karalla WD Sadevesikerääjä SR Syöksytorven tarkistussiivilä WR Syöksytorven ulosheittäjä RDD Sadeveden ulosheittäjä * suositellaan sandwichelementteihin tehtäviin kiinnityksiin 40

41 SADEVESIJÄRJESTELMÄ PROTEKTOR (SINKITYT TERÄSLEVYKOURUT) monivuotinen kestävyys - molemmin puolin sinkityt teräslevyt iso halkaisija, kouruilla 150 mm ja putkilla 100 mm kiinnostava hinta - osat ovat yleisesti saatavissa erittäin hyvä lumi- ja jääkuorman kestävyys SOVELLUTUKSET asuinrakennukset teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet Nimike Teräslaatu Sadevesijärjestelmä PROTEKTOR (sinkityt teräslevykourut) teräs DX51D Teräksen paksuus [mm] 0,60 Pinnoite Värit sinkitty mahdollisuus maatata metallimaaleilla Kourujen/pukien vakiohalkaisija [mm] 150/100, 150/120 Tilauksesta valmistettavien kourujen/putkien halkaisijat [mm] 125/90, 200/120 Kourujen pituus [mm] Putkien pituus [mm] PROTECTOR SADEVESIJÄRJESTELMÄN OSAT R RS ŁRR KR NRW NRZ Kouru 4 m Syöksytorvi 3 m Suppilo Putkikäyrä 72º Kourun sisä/ulkokulma ZR DR ORS HR Kouruliitos Kourun päätykappale Syöksytorven kiinnike Kourukoukku 41

42 HÖYRYÄLÄPÄISEVÄT ASPIRA-ALUSKATTEET peltikatteella katetun katto- ja julkisivurakenteen erinomaisesti höyryä läpäisevät rakennekerrokset vesitiiviit, höyrynläpäisevät pitkäaikainen UV-säteilyn kestävyys pidentävät kattorakenteen elinikää kattolappeen helpompi asennus katon tehokas suoja katteen asennuksen aikana lisälämmöneristys SOVELLUTUKSET asuinrakennukset teollisuus- ja palvelukohteet maatalouskohteet uudet ja saneerattavat kohteet SAATAVILLA OLEVAT TUOTTEET ASPIRA Max lasketaan luokkaan katon aluskatteet toimii vaikeimmissa sääolosuhteissa ASPIRA Plus monikäyttöinen katon- ja julkisivujen aluskate ASPIRA Standard korkea laatu ja alhainen hinta erittäin hyvät höyrynläpäisevyysparametrit ja hyvä kestävyys Nimike ASPIRA Max ASPIRA Plus ASPIRA Standard Paino (g/m²) 165 ±10% 135 ±10% 115 ±10% Kerrosmäärä Repäisylujuus (N / 5 cm) pitkittäin Repäisylujuus (N / 5 cm) poikittain Repäisyvenymä (%) pitkittäin >40 >50 >60 Repäisyvenymä (%) poikittain SD Ilmakerroksen diffuusiota vastaava paksuus (m) >0,02 0,007 >0,005 Höyrynläpäisevyys MVTR Lyssy (g/m²/24h) >2 400 >2 700 >2 880 Käyttölämpötila-alue (ºC) Läpäisynkestävyys UV-stabiilisuus º C W1 luokka 3 kuukautta Vakiomitat rullissa (m) 1,50 x 50 Paloluokka E 42

43 KENNOSANDWICHELEMENTIT LEXAN- POLYKARBONAATTIVALOKATE (KENNOSANDWICHELEMENTIT), JOKA ON TARKOITETTU: POLYURETAANIYTIMEN SISÄLTÄVILLE BALEXTHERM-PU-R SANDWICHELEMENTEILLE MINERAALIVILLAYTIMEN SISÄLTÄVILLE BALEXTHERM-MW-R SANDWICHELEMENTEILLE varmistavat luonnollisen valon pääsyn kohteiden sisälle katon lappeen ollessa 5-15 % valokatetta, sähkövalaistus voidaan eliminoida. BALEXTHERM -R -sandwich-kattoelementteihin yhteensopiva ainutlaatuinen valokattoratkaisu valokatteen solurakenne taitteella ja välipoimuilla korkeat lämmöneristävyysparametrit iskunkestävä suojaa kuumenemiselta ja minimoi kohteeseen kerääntyneen lämmön häviön minimoivat vesihöyryn kondensoitumisen vaikutuksen LASIKUITUVAHVISTEISET POLYESTERIVALOKATTEET ON TARKOITETTU: POIMULEVYILLE SANDWICHELEMENTEILLE POLYSTYREENIYTIMELLÄ PWD varmistavat luonnonvalon pääsyn kohteiden sisälle paino 1,50 kg/m² eri paksuisia teräslevyn profiloinnista johtuen, joiden kanssa ovat yhteensopivia Saatavilla muotolevyille: BTD 18, BTD 35, BTD , BTD , BTD 55 sekä polystyreeniytimisille PWD -sandwichelementeille UV-säteilyn kestäviä 43
