1 1 / 32 Digitaalisen arkkitehtuurin yksikkö Aalto-yliopisto AutoCAD perusteet

2 CAD (Computer-Aided Design) 2 / 32 CAD, or computer-aided design and drafting (CADD), is the use of computer technology for design and design documentation. CAD software replaces manual drafting with an automated process. myös Rhino on CAD-ohjelma CAD sisältää sekä 2D- että 3D-piirustusta Rhinoa käytetään yleisemmin 3D-mallintamiseen, AutoCADia 2D-piirtämiseen Rhinossakin on silti mahdollista tehdä 2D-piirtämistä, ja AutoCADissa 3D-mallinnusta AutoCAD oli ensimmäinen CAD-ohjelma, ja se on vieläkin CAD-ohjelmista kaikista käytetyin AutoCADiin saa ilmaisen opiskelijalisenssin

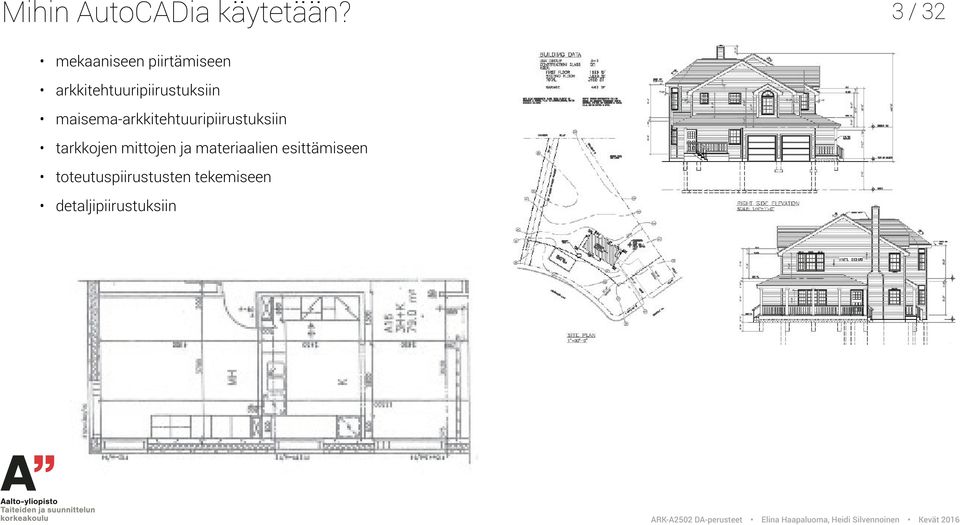

3 Mihin AutoCADia käytetään? 3 / 32 mekaaniseen piirtämiseen arkkitehtuuripiirustuksiin maisema-arkkitehtuuripiirustuksiin tarkkojen mittojen ja materiaalien esittämiseen toteutuspiirustusten tekemiseen detaljipiirustuksiin

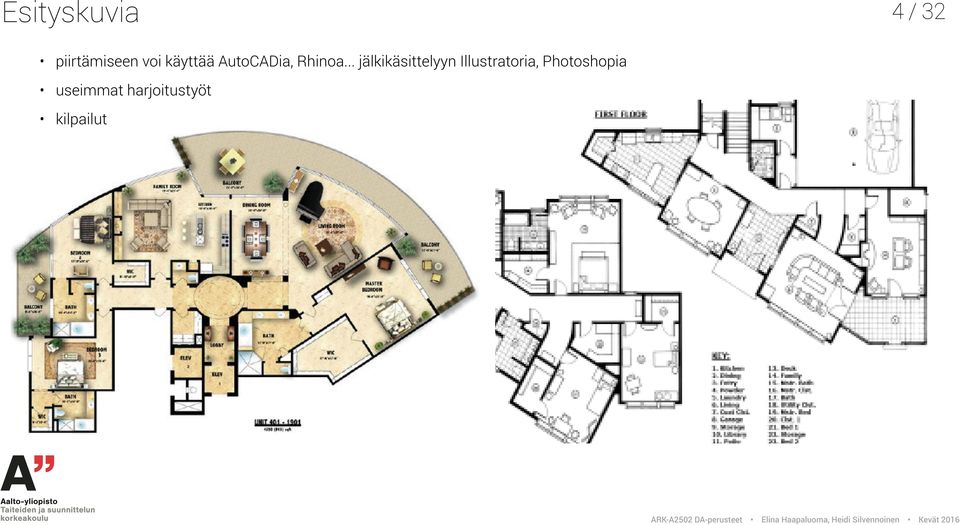

4 Esityskuvia 4 / 32 piirtämiseen voi käyttää AutoCADia, Rhinoa... jälkikäsittelyyn Illustratoria, Photoshopia useimmat harjoitustyöt kilpailut

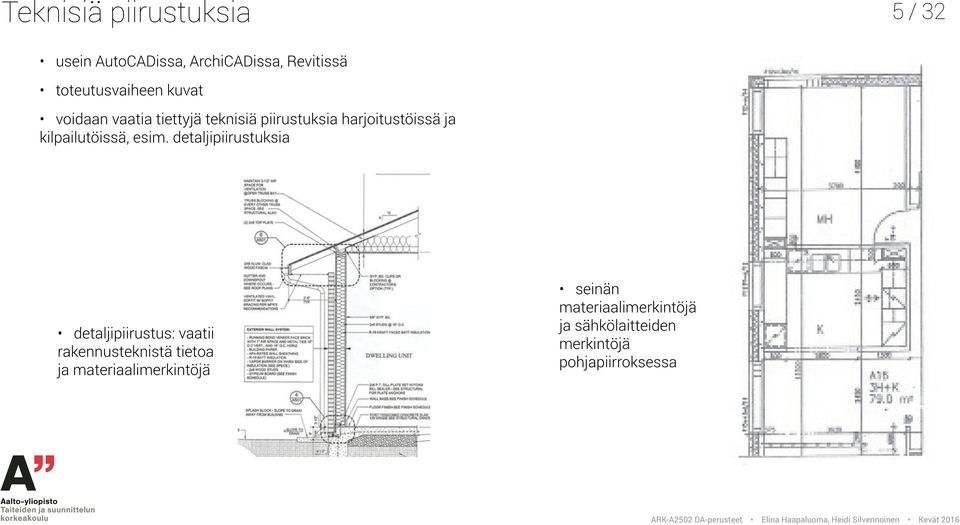

5 Teknisiä piirustuksia 5 / 32 usein AutoCADissa, ArchiCADissa, Revitissä toteutusvaiheen kuvat voidaan vaatia tiettyjä teknisiä piirustuksia harjoitustöissä ja kilpailutöissä, esim. detaljipiirustuksia detaljipiirustus: vaatii rakennusteknistä tietoa ja materiaalimerkintöjä seinän materiaalimerkintöjä ja sähkölaitteiden merkintöjä pohjapiirroksessa

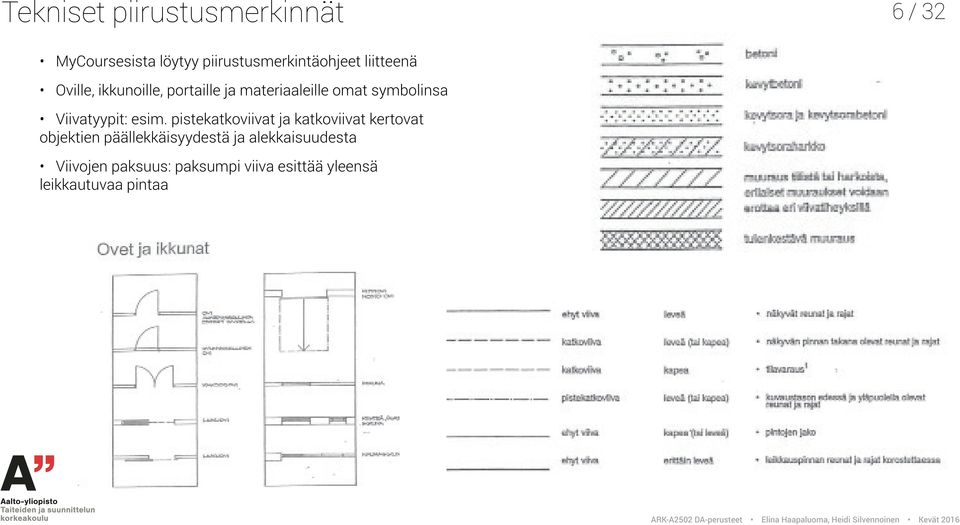

6 Tekniset piirustusmerkinnät 6 / 32 MyCoursesista löytyy piirustusmerkintäohjeet liitteenä Oville, ikkunoille, portaille ja materiaaleille omat symbolinsa Viivatyypit: esim. pistekatkoviivat ja katkoviivat kertovat objektien päällekkäisyydestä ja alekkaisuudesta Viivojen paksuus: paksumpi viiva esittää yleensä leikkautuvaa pintaa

7 AutoCADin käyttöliittymä 7 / 32 Valitun objektin ominaisuudet saa esiin kirjoittamalla komentoviivalle PROPERTIES Layerien ominaisuudet -ikkunan saa esille kirjoittamalla komentoviivalle LAYER Komentoviiva: komentoviivaa käytetään AutoCADissa lähes aina. Jotkin komennot ovat AutoCADissa samoja kuin Rhinossa.

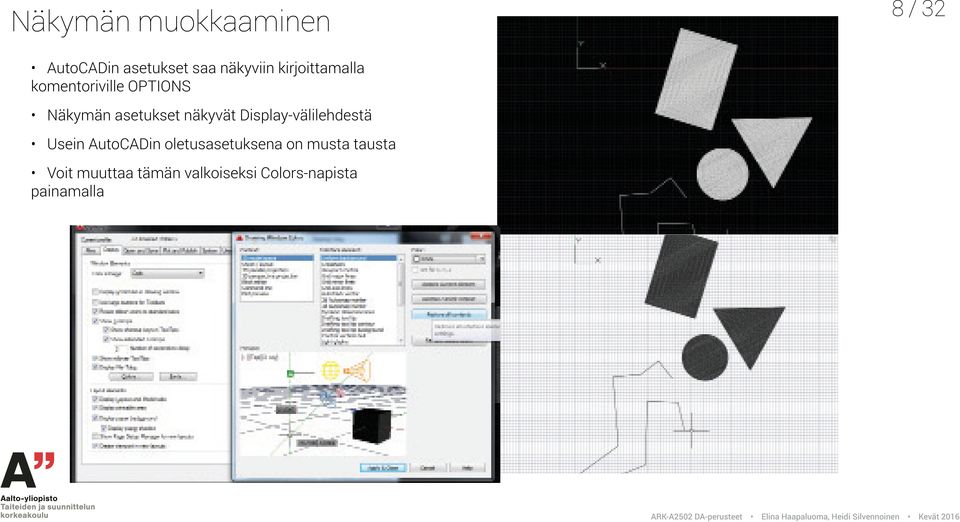

8 Näkymän muokkaaminen 8 / 32 AutoCADin asetukset saa näkyviin kirjoittamalla komentoriville OPTIONS Näkymän asetukset näkyvät Display-välilehdestä Usein AutoCADin oletusasetuksena on musta tausta Voit muuttaa tämän valkoiseksi Colors-napista painamalla

9 Näkymässä liikkuminen 9 / 32 Hiiren keskimmäisellä napilla zoomataan sisään ja ulos Zoomauskohde riippuu osoittimen sijainnista Keskimmäistä nappia painamalla piirustusta liikutellaan Jos et voi zoomata ulospäin enempää, kirjoita REGEN komentoviivalle ja paina enteriä. Tämä komento regeneroi piirustusnäkymän ja resetoi näkymän rajat. Oikean yläkulman laatikossa voi vaihtaa pohja-, sivu- ja 3D-näkymien välillä usein kuitenkin myös leikkauskuvat piirretään AutoCADissa samalla tasolla kuin pohjakuvat, mikäli ei ole käytössä 3D-mallia

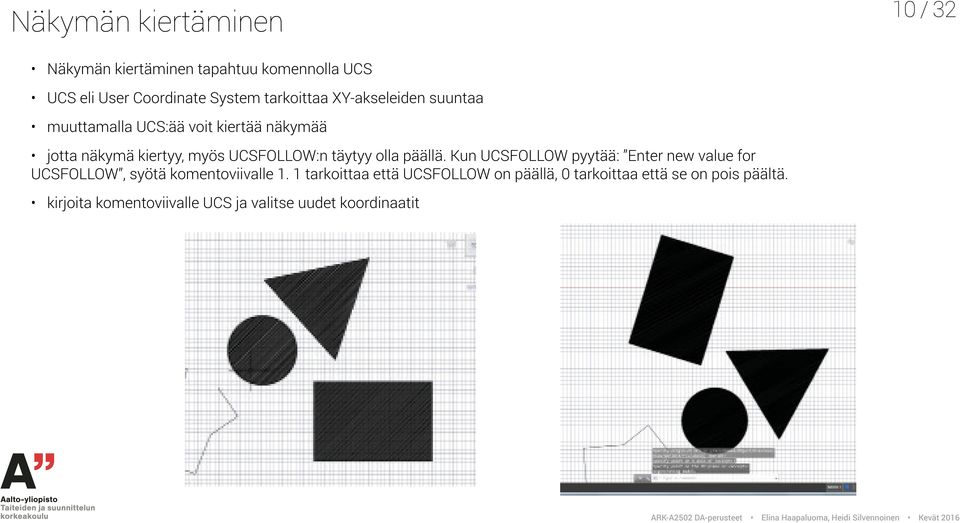

10 Näkymän kiertäminen 10 / 32 Näkymän kiertäminen tapahtuu komennolla UCS UCS eli User Coordinate System tarkoittaa XY-akseleiden suuntaa muuttamalla UCS:ää voit kiertää näkymää jotta näkymä kiertyy, myös UCSFOLLOW:n täytyy olla päällä. Kun UCSFOLLOW pyytää: Enter new value for UCSFOLLOW, syötä komentoviivalle 1. 1 tarkoittaa että UCSFOLLOW on päällä, 0 tarkoittaa että se on pois päältä. kirjoita komentoviivalle UCS ja valitse uudet koordinaatit

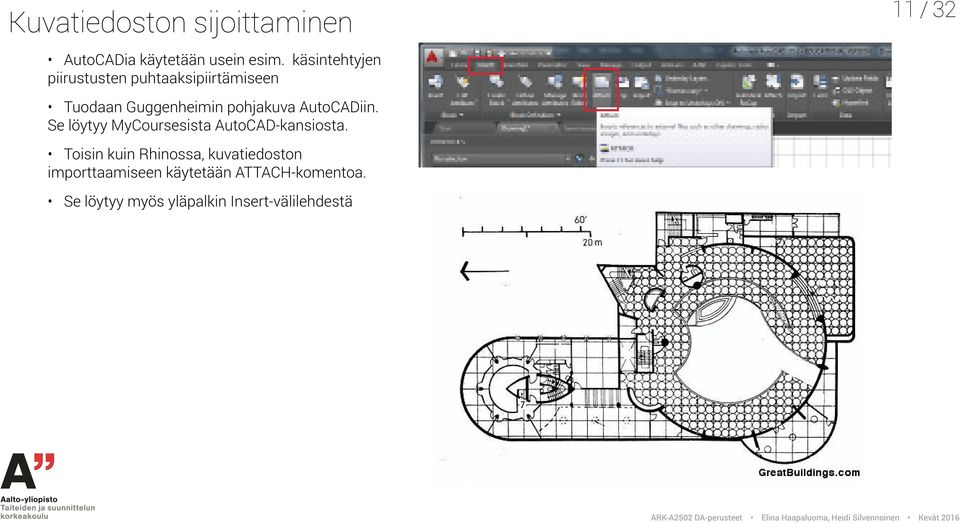

11 Kuvatiedoston sijoittaminen 11 / 32 AutoCADia käytetään usein esim. käsintehtyjen piirustusten puhtaaksipiirtämiseen Tuodaan Guggenheimin pohjakuva AutoCADiin. Se löytyy MyCoursesista AutoCAD-kansiosta. Toisin kuin Rhinossa, kuvatiedoston importtaamiseen käytetään ATTACH-komentoa. Se löytyy myös yläpalkin Insert-välilehdestä

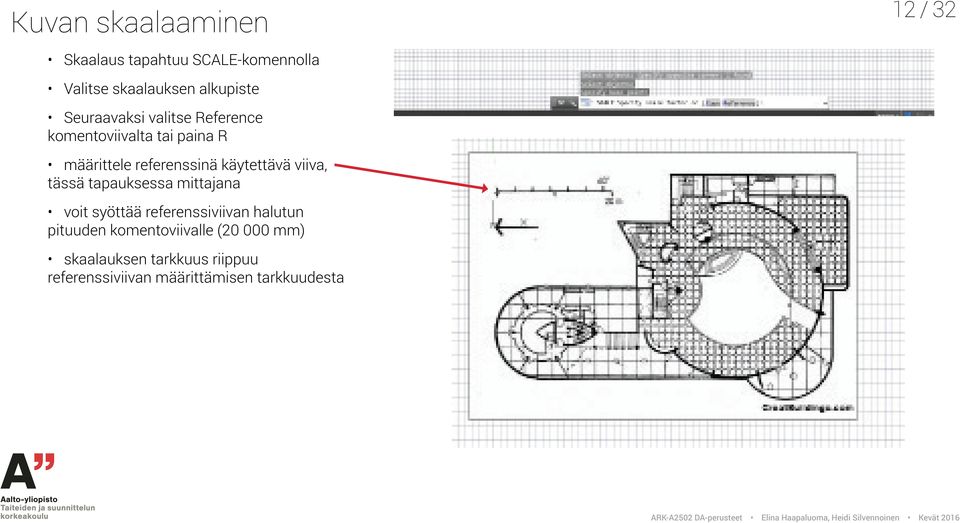

12 Kuvan skaalaaminen 12 / 32 Skaalaus tapahtuu SCALE-komennolla Valitse skaalauksen alkupiste Seuraavaksi valitse Reference komentoviivalta tai paina R määrittele referenssinä käytettävä viiva, tässä tapauksessa mittajana voit syöttää referenssiviivan halutun pituuden komentoviivalle ( mm) skaalauksen tarkkuus riippuu referenssiviivan määrittämisen tarkkuudesta

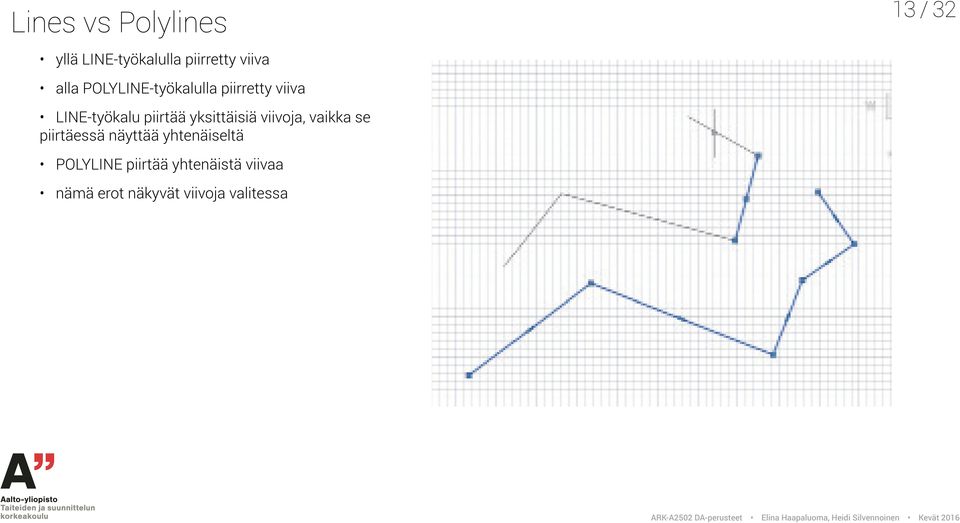

13 Lines vs Polylines 13 / 32 yllä LINE-työkalulla piirretty viiva alla POLYLINE-työkalulla piirretty viiva LINE-työkalu piirtää yksittäisiä viivoja, vaikka se piirtäessä näyttää yhtenäiseltä POLYLINE piirtää yhtenäistä viivaa nämä erot näkyvät viivoja valitessa

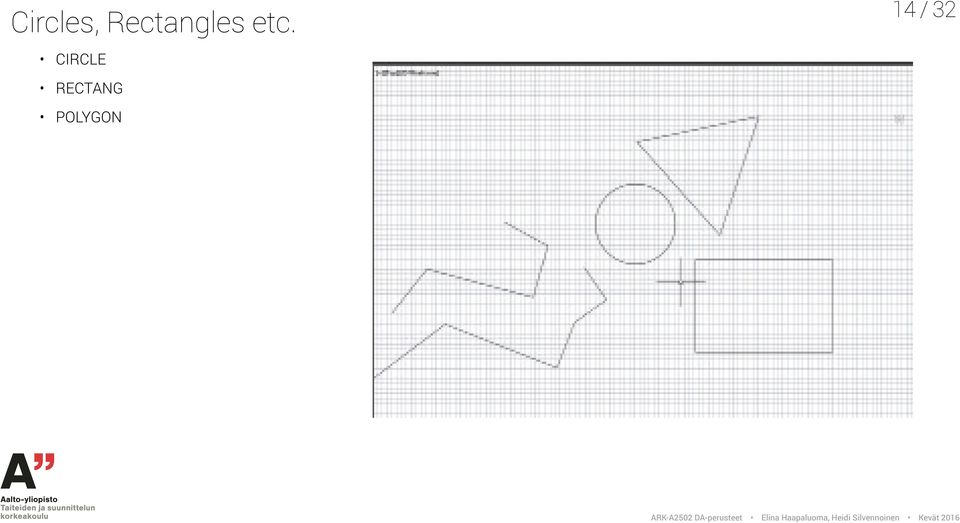

14 Circles, Rectangles etc. 14 / 32 CIRCLE RECTANG POLYGON

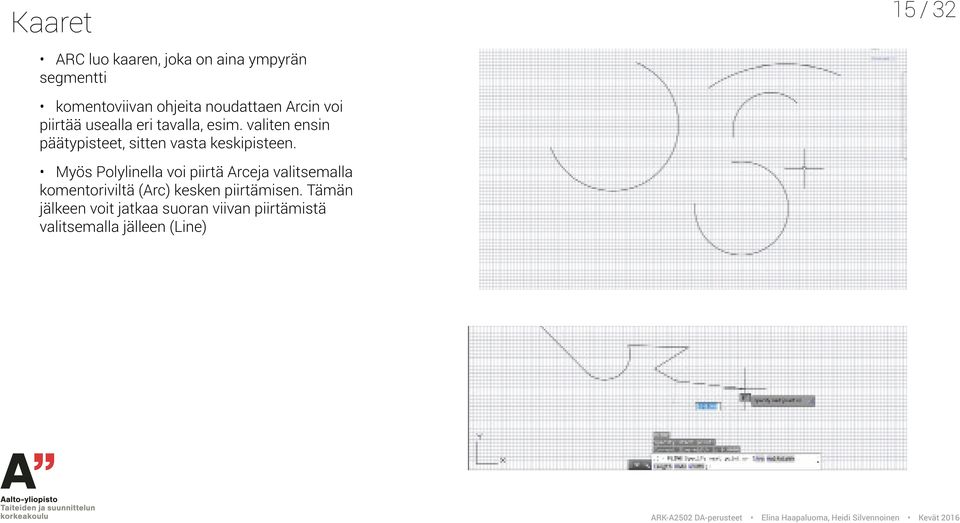

15 Kaaret 15 / 32 ARC luo kaaren, joka on aina ympyrän segmentti komentoviivan ohjeita noudattaen Arcin voi piirtää usealla eri tavalla, esim. valiten ensin päätypisteet, sitten vasta keskipisteen. Myös Polylinella voi piirtä Arceja valitsemalla komentoriviltä (Arc) kesken piirtämisen. Tämän jälkeen voit jatkaa suoran viivan piirtämistä valitsemalla jälleen (Line)

16 Tarkkuus 16 / 32 AutoCADissa käytetään samankaltaisia tarkkuustyökaluja kuin Rhinossa Polar tracking: Snappaa lähimpään esiasetettuun kulmaan ja määritä etäisyys tässä kulmassa. Locking angles: Piirtämisen voi lukita tiettyyn itse määrittämääsi kulmaan ja spesifioida etäisyyden tässä kulmassa. Object snaps. Snappaa tiettyihin kohtiin olemassaolevilla objekteilla, kuten polylinen päätypiste, viiva keskipiste tai ympyrän keskipiste. Grid snaps. Snappaa esiasetettuun ruudukkoon. Coordinate entry. Määritä sijainti syöttämällä koordinaatit numeroarvoina. Object snap tracking.

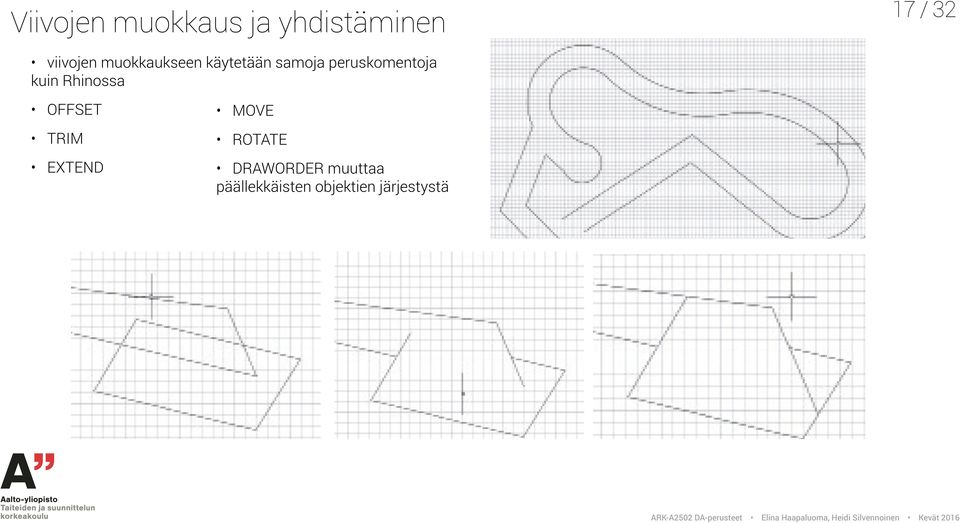

17 Viivojen muokkaus ja yhdistäminen 17 / 32 viivojen muokkaukseen käytetään samoja peruskomentoja kuin Rhinossa OFFSET TRIM EXTEND MOVE ROTATE DRAWORDER muuttaa päällekkäisten objektien järjestystä

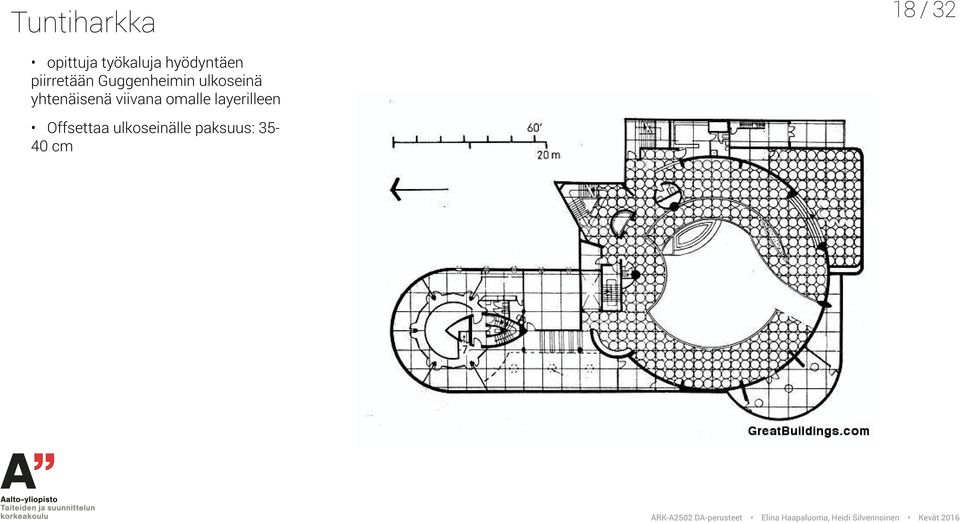

18 Tuntiharkka 18 / 32 opittuja työkaluja hyödyntäen piirretään Guggenheimin ulkoseinä yhtenäisenä viivana omalle layerilleen Offsettaa ulkoseinälle paksuus: cm

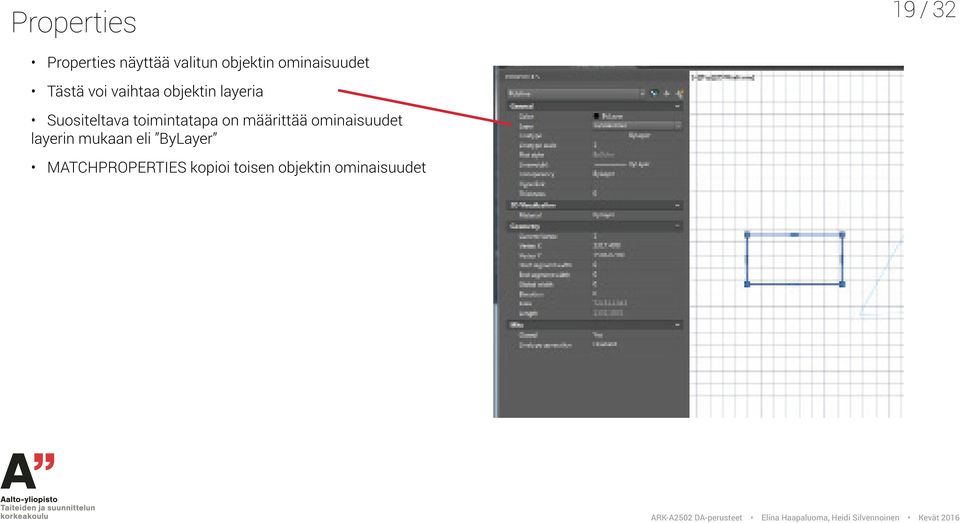

19 Properties 19 / 32 Properties näyttää valitun objektin ominaisuudet Tästä voi vaihtaa objektin layeria Suositeltava toimintatapa on määrittää ominaisuudet layerin mukaan eli ByLayer MATCHPROPERTIES kopioi toisen objektin ominaisuudet

20 Layerit 20 / 32 Avaa layer-harjoitus.dwg Siirrä suorakulmio, kolmio ja ympyrä omille layereilleen.

21 Viivatyypit 21 / 32 määrittele layereille omat värinsä, viivatyyppinsä ja viivanpaksuutensa Viivanpaksuudet eivät oletuksena näy mallinnustilassa Viivanpaksuudet saa näkymään kirjoittamalla LINEWEIGHT ja ruksaamalla kohdan Display Lineweight

22 Viivatyypit 22 / 32 Jos viivat ovat todella paksuja, myös niiden skaalaa voi joutua muuttamaan, jotta oikeat viivatyypit erottuisivat Tämä onnistuu muuttamalla Linetype Scalea Properties-ikkunassa (tätä arvoa ei voi muuttaa layereittain)

23 Hatchit eli täytöt 23 / 32 HATCH Hatch Creation -välilehti aukeaa automaattisesti Hatchia piirrettäessä Täältä voi valita muun muassa täytön kuvion tai värin Hatcheilla tehdään useimmiten materiaalimerkintöjä

24 Blockit 24 / 32 netistä löytyy paljon ilmaisia CAD-blockeja esim. firstinarchitecture.co.uk/top-10-free-autocad-block-websites/ Blockeja lisätään piirustukseen INSERT-komennolla uuden blockin luominen tapahtuu BLOCK-komennolla EXPLODE-komennolla Blockin saa purettua komponentteihinsa

25 Printtaus 25 / 32 AutoCADissa piirretään 1:1 skaalassa. Piirustuksen mittakaava määritellään Layouttilassa AutoCADista printataan pdf-tiedostoja vasemmasta alakulmasta vaihdetaan Modelnäkymästä Layout-näkymään

26 Printtausasetukset 26 / 32 Layoutin printtausasetuksia voi muuttaa klikkaamalla oikealla Layoutia ja valitsemalla Page Setup Manager > Modify

27 Printtausasetukset Valitaan täältä haluttu PDFprintteri. Ei kannata valita suoraan paperitulostinta, sillä AutoCADtiedosto on raskas käsitellä eikä välttämättä tulostu oikein. Printataan siis ensin PDF:ksi esim. Adobe PDF:llä 27 / 32 Yleensä skaalan kannattaa olla täällä 1:1, ja asetettuna muualla. Tarkista, että yksiköinä on millimetrit eikä esim. inches. Oletus-paperikoko on muotoa, jota Suomessa ei käytetä. Valitse täältä tutumpi paperikoko, esim. A4.

28 Viewportit ja skaalan määrittäminen 28 / 32 Layoutille voi määritellä useampia Viewporteja kirjoittamalla komentoviivalle VIEWPORT Viewportit ovat ikään kuin ikkunoita paperinäkymästä mallinnusnäkymään Viewport valittuna voit valita Viewportin skaalan oikeasta alakulmasta printtausta varten

29 Model vs Paper Space 29 / 32 Layoutilla voi vaihtaa Model- ja Paperspacen välillä Paper-space tarkoittaa että olet muokkaamassa layoutin objekteja, esim. viewporteja Paper-spacessa piirtäminen tapahtuu Layoutilla, esim. jos haluat kirjoittaa kuvan skaalan Viewportin viereen Model-space tarkoittaa, että olet muokkaamassa viewportissa näkyvää piirustusta Klikkaamalla itsesi Model-spaceen siirryt tavallaan viewport-ikkunan sisään

30 Annotation Scale 30 / 32 Annotatiivinen skaala tarkoittaa, että teksti näyttää layoutilla aina samankokoiselta, myös eri mittakaavoissa. Annotatiivinen skaala asetetaan sekä objektin properties-ikkunassa että piirustuksen annotatiivisessa skaalassa Seuraavat AutoCADin objektit voivat olla annotatiivisia Text (single-line and multiline) Blocks and attribute definitions Hatches Dimensions and dimension styles Geometric tolerances Multileaders and multileader styles

31 Teksti 31 / 32 MTEXT (Multiline Text) Tekstiä kirjoittaessa text editor -välilehti avautuu. Täällä voi muun muassa vaihtaa fonttia, ja määritellä uuden tekstityylin. Tekstin korkeuden voi määritellä jälkeenpäin Propertiesikkunassa Text height -kohdassa. Tekstin korkeus on määritelty millimetreissä. luo uusi tekstityyli komennolla STYLE MLEADER luo tekstejä, jotka ovat yhdistettynä esim. nuolen kärkeen

32 Mitat 32 / 32 DIST (Distance) näyttää etäisyyden väliaikaisesti näytöllä DIM (Dimensions) piirtää etäisyyden piirustukseen DIMLIN (DimLinear) määrittää etäisyyden vain horisontaalisessa ja vertikaalisessa suunnassa DIMALI (DimAligned) määrittää etäisyyden myös muissa suunnissa, mutta ei kuitenkaan kaarien pituutta DIMARC määrittää kaaren pituuden DIMSTYLE-komennolla voi määrittää mitoituksen tyyliä Dist-komennolla voi tarkistaa esim. mittajanasta, onko piirustus skaalattu oikein dimensioita on helpointa muokata kahvoilla
