1 Juha Hantula / Matti Makkonen AutoCAD Mechanical peruskurssi Osa 2 AutoCAD Mechanical peruskurssi

2 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I SISÄLTÖ 1 KESKIVIIVAT CENTERLINE CENTERLINE CROSS MUUT KESKILINJATOIMINNOT HARJOITUS MITAT JA MUUT MERKINNÄT MITOITUSKOMENNOT MITAN LISÄÄMINEN KUVAAN HARJOITUS MITTATOLERANSSIT GEOMETRISET TOLERANSSIT TEKSTIT LEIKKAUSVIIVOITUKSET PIIRROSMERKKIEN LISÄÄMINEN PINTAMERKIT HITSAUSMERKIT LOMAKKEEN LISÄYS TULOSTUS HARJOITUSTEHTÄVÄ 4: MITOITUS JA MERKINNÄT TAVOITE KÄSITELTÄVÄT ASIAT HARJOITUS: LAIPPA-AKSELI LISÄÄ MUOKKAUSKOMENTOJA TRIM- KATKAISU EXTEND BREAK-KATKAISE FILLET- PYÖRISTYS CHAMFER- VIISTE LENGTHEN STRETCH- VENYTYS SCALE-KOKO PROPERTIES-MUUTA OMINAISUUKSIA HARJOITUSTEHTÄVÄ 5. MUOKKAUS TAVOITE OPITTAVAT ASIAT HARJOITUS: JAKOLEVY HARJOITUSTEHTÄVÄ 6: MITTAKAAVA TAVOITE MITTAKAAVA HARJOITUS: VIPU TASOT HARJOITUS: TASON TEKO KYSELYKOMENTOJA LIST DIST AREA ID STATUS DBLIST LISÄÄ PIIRUSTUSALKIOITA PLINE-POLYLINE VIIVA POLYGON-MONIKULMIO... 42

3 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I ELLIPSE-ELLIPSI SYMBOLIT BLOCK- SYMBOLIN TEKEMINEN WBLOCK- SYMBOLIT INSERT EXPLODE JA BLOCKIN MUUTTAMINEN ATTRIBUUTIT XREF- TIEDOSTOT HARJOITUS HARJOITUS STANDARDIPIIRTEET RUUVIT JA LIITOKSET REIÄT AKSELIT MUUT KOMPONENTIT LASKENTA HARJOITUSTEHTÄVÄ 7. KOKOONPANOPIIRUSTUKSET KÄSITELTÄVÄT ASIAT BLOCKIT JA LEIKEPÖYTÄ HARJOITUS OSALUETTELO... ERROR! BOOKMARK NOT DEFINED. 16 LOPPUSANAT... 58

4 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I KESKIVIIVAT Tässä luvussa opiskellaan tekemään keskiviivat piirustukseen. Keskiviivat ovat hyvin tärkeitä elementtejä piirustuksissa. Niiden avulla ilmaistaan symmetriaa ja ympyrämäisyyttä kuvissa. AutoCAD Mechanicalissa on joukko keskiviivatoimintoja, jotka helpottavat niiden piirtämistä huomattavasti. Esimerkiksi ympyröiden keskikohdat ja akselien keskilinjat löytyvät näiden toimintojen avulla. Lisäksi voit porata reikiä ja samalla merkitä niiden keskikohdat automaattisesti. Keskiviivatoiminnot vaihtavat piirustustason ja samalla viivatyypin automaattisesti siitä ei siis tarvitse piirtäjän huolehtia. Oletuksena on, että keskilinjat piirretään tasolle AM_7. Alla esitellään muutamia keskilinjatoimintoja. Muiden toimintaa voit kokeilla omin päin. 1.1 CENTERLINE Tällä toiminnolla saat piirrettyä keskilinjan kahden pisteen välille. Osoita viivan alku- ja loppupiste esim. Midpoint- osnapia käyttäen. Ohjelma piirtää viivan ja jatkaa molempia päitä sopivasti kappaleen reunan yli. 1.2 CENTERLINE CROSS Tällä toiminnolla on helppo tehdä ympyrän keskilinjat. Osoita ympyrän keskelle ja kehälle. Ohjelma piirtää kaksi keskiviivaa ristiin ja jatkaa niitä sopivasti ympyrän kehän yli.

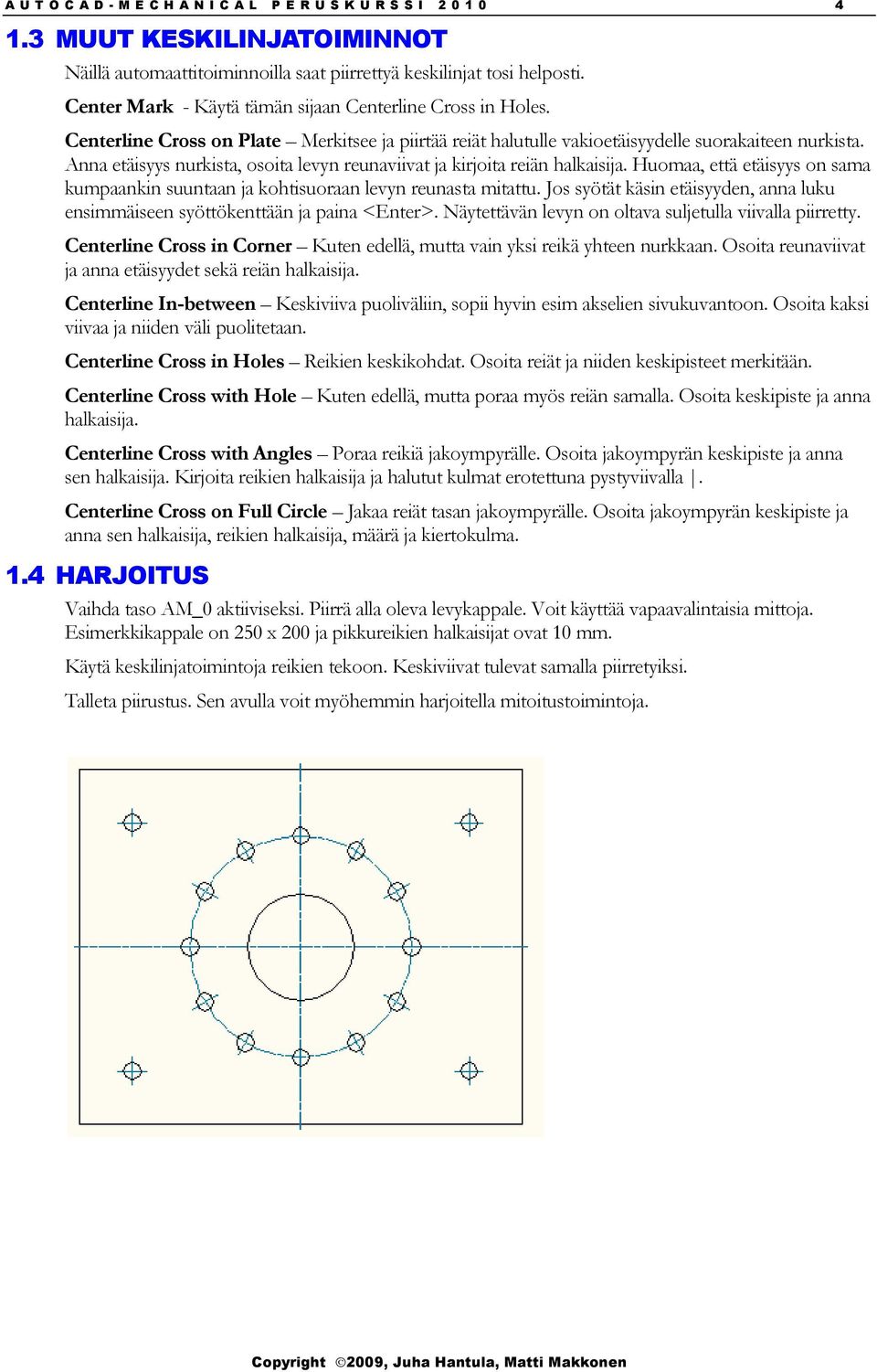

5 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I MUUT KESKILINJATOIMINNOT Näillä automaattitoiminnoilla saat piirrettyä keskilinjat tosi helposti. Center Mark - Käytä tämän sijaan Centerline Cross in Holes. Centerline Cross on Plate Merkitsee ja piirtää reiät halutulle vakioetäisyydelle suorakaiteen nurkista. Anna etäisyys nurkista, osoita levyn reunaviivat ja kirjoita reiän halkaisija. Huomaa, että etäisyys on sama kumpaankin suuntaan ja kohtisuoraan levyn reunasta mitattu. Jos syötät käsin etäisyyden, anna luku ensimmäiseen syöttökenttään ja paina <Enter>. Näytettävän levyn on oltava suljetulla viivalla piirretty. Centerline Cross in Corner Kuten edellä, mutta vain yksi reikä yhteen nurkkaan. Osoita reunaviivat ja anna etäisyydet sekä reiän halkaisija. Centerline In-between Keskiviiva puoliväliin, sopii hyvin esim akselien sivukuvantoon. Osoita kaksi viivaa ja niiden väli puolitetaan. Centerline Cross in Holes Reikien keskikohdat. Osoita reiät ja niiden keskipisteet merkitään. Centerline Cross with Hole Kuten edellä, mutta poraa myös reiän samalla. Osoita keskipiste ja anna halkaisija. Centerline Cross with Angles Poraa reikiä jakoympyrälle. Osoita jakoympyrän keskipiste ja anna sen halkaisija. Kirjoita reikien halkaisija ja halutut kulmat erotettuna pystyviivalla. Centerline Cross on Full Circle Jakaa reiät tasan jakoympyrälle. Osoita jakoympyrän keskipiste ja anna sen halkaisija, reikien halkaisija, määrä ja kiertokulma. 1.4 HARJOITUS Vaihda taso AM_0 aktiiviseksi. Piirrä alla oleva levykappale. Voit käyttää vapaavalintaisia mittoja. Esimerkkikappale on 250 x 200 ja pikkureikien halkaisijat ovat 10 mm. Käytä keskilinjatoimintoja reikien tekoon. Keskiviivat tulevat samalla piirretyiksi. Talleta piirustus. Sen avulla voit myöhemmin harjoitella mitoitustoimintoja.

6 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I MITAT JA MUUT MERKINNÄT Tässä luvussa opetellaan liittämään mitat piirustukseen. Tulet huomaamaan, että mitoitus on helppoa, kunhan olet piirtänyt piirustuksesi tarkasti. Opetellaan vielä laittamaan tekstiä kuvaan ja lisäämään muutamia mitoitukseen kuuluvia symboleja kuten pinta- ja hitsausmerkit sekä geometriset toleranssit. AutoCADin mitoitus on ns. puoliautomaattista, joka tarkoittaa sitä, että ohjelmalle näytetään mitä mitataan ja se laskee sitten etäisyyden valmiiksi ja lisää mitan oikealle paikalleen. Yleensä tulisi aina piirtää kappaleet oikeisiin mittoihin, jotta tätä ominaisuutta voisi käyttää hyväksi. Mitat ovat assosiatiivisia, joka tarkoittaa sitä, että kappaletta ja sen mukana mittaa venytettäessä (STRETCH - komennolla ) mittaluku muuttuu vastaavasti. Mitoista voidaan tehdä myös parametrisia, joka tarkoittaa sitä, että mittaa muutettaessa se samalla muuttaa myös geometriaa. 2.1 MITOITUSKOMENNOT AutoCADissa on useita mitoitustapoja eri tilanteisiin sovellettavaksi. Helpoimmin valitset mitoituskomennot ottamalla esiin merkintöjen valikon (Annotate). Useimmat mitoitustoiminnot vaihtavat tasoa automaattisesti, joten siitä ei tarvitse huolehtia. Vot käyttää joko perusmitoituskomentoja (samansuuntainen, vaakaan, pystyyn, kulmassa jne) tai Power Dimension- toimintoa. Jälkimmäinen sisältää kaikki perusmitoitustavat ja mitta tehdään sen mukaan mitä on osoitettu mitoitettavaksi. Näiden lisäksi on vielä Multiple Dimension- toiminto, jolla saat tehtyä automaattimitoitusta (perusviiva-, jono- tai halkaisijoiden mitoitus.) Perusmitoitus Alla olevassa taulukossa on esitetty perusmitoitustoiminnot. Taulukko 1. Mitoitustoiminnot ja niitä vastaavat komennot Valikko Aligned Horizontal Vertical Rotated Radius Diameter Jogged Chamfer Arc lenght Angular Baseline Continue Merkitys yhdensuuntainen mitta vaakamitta pystymitta mitta annetussa kulmassa säteen mitta halkaisijan mitta pitkät säteet (polveke) viisteen mitta kaaren pituus kulman astemitta perusviivamitoitus jonomitoitus

7 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Power mitoitus Power-mitoitus sisältää oikeastaan kaikki edellä mainitut mitoitustyypit yhdessä komennossa. Se päättelee mitoitettavista alkioista mitoitustyylin ja lisää mitan sen mukaisesti. Tyyliä voidaan vaihtaa komentorivin valintojen avulla ja mitan ulkoasuun voi vaikuttaa editointi-ikkunan toiminnoilla. Power- mitoitusta kannattaa käyttää aina, kun se on mahdollista. Voit osoittaa mitan pisteestä pisteeseen tai painaa <Enter> ja valita koko alkion mitoitettavaksi. Hiiren oikealla napilla löydät lisää valintoja mitoitukseen. Esimerkiksi ympyrän halkaisijan mitoitus: Valitse Power Dimension Paina <Enter> - Valitse mitoitettava ympyrä paina hiiren oikeaa nappia - valitse Linear osoita mitan paikka - hyväksy OK:lla Automaattimitoitus Multiple Dimension- toiminnolla saat tehtyä useita mittoja kerralla. Tämä sopii esimerkiksi levyosien mitoittamiseen oikein hyvin. Esimerkkinä reikälevyn mitoitus: Valitse Multiple Dimension Both Axes OK valitse mitoitettavat piirustusalkiot (koko levy ja reiät)- paina <Return> - osoita levyn nurkkaa osoita vaakasuoraan valitse mitan paikka osoita levyn nurkka uudestaan osoita alaspäin - laita mitat kohdalleen toiseen suuntaan. Samalla toiminnolla voit tehdä myös jonomitoitusta ja mitoittaa akselin halkaisijoita.

8 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I MITAN LISÄÄMINEN KUVAAN Mitoituksen teet valitsemalla ensin sopivan mitoituskomennon valikosta. Sen jälkeen osoitat mitan päätepisteet, esim. nurkkapisteet tai mitoitettavan ympyränkaaren. Mitta alkaa hahmottua ja mittaviivan paikan voit osoittaa nyt klikkaamalla sopivaan kohtaan. Joskus mitta muuttuu tässä kohtaa punaiseksi. Se tarkoittaa, että mitta olisi sopivan etäisyyden päässä reunoista. Mitta- apuviivat venyvät kohdistinta liikutettaessa ja mittaluku syntyy osoitettuun paikkaan. HUOMAA: Jos haluat mitoittaa kokonaisen piirustusalkion reunasta reunaan, paina ENTER, kun kysytään mitta- apuviivan paikkaa. Nyt voit valita mitoitettavan piirustusalkion. Toimii myös ympyröille ja kaarille. Jos haluat muuttaa mittalukua tai lisätä siihen esim. selittävää tekstiä, voit tehdä sen mitan paikoittamisen jälkeen. Tuplaklikkaa mittalukua ja Power Dimensioning ikkuna avautuu. Nyt voit muokata mitan haluamasi mukaiseksi. Mitan oletusarvo ( todellinen mitta) on esitetty hakasilla <<>>. ESIMERKKI: Mitoitat kierteen merkinnän ¾- kaaren ja keskiviivojen risteyksestä. Haluat mittatekstiin M- kirjaimen ja reikien lukumäärän. Mittatekstiksi tulee 4 x <M<>>. Tässä samanlaisia reikiä on neljä kappaletta ja vain yksi tarvitsee mitoittaa. Hakasulut tarkoittavat, että mitattu arvo tulee niiden paikalle mittatekstiin. Lopullinen teksti on siis 4 x M10 Mittatekstin saat vaihdettua kokonaan, jos otat <>- napin pois päältä. Ø- merkin takaa löytyy erikoismerkkejä ja symboleja. HUOMAA: Pyri aina käyttämään oletusarvoja <>. Se säilyttää mittojen assosiatiivisuuden ja helpottaa niiden käsittelyä myöhemmin. Mitoitus tehdään mitoitustyylissä käytettävällä tarkkuudella, muuta tarkkuus sopivaksi ennen aloitusta. Loppunollat yleensä jätetään pois. Voit muuttaa tarkkuutta Precision- kohdasta halutessasi. Kun mitta luodaan, muodostuu siitä mitoitusobjekti, jossa on seuraavia komponentteja. mittaviiva mittapääte mitta- apuviiva mittaluku Mitoitusalkio on siis koottu yhteen useista osista. Sen voi poistaa kokonaisuudessaan osoittamalla pelkästään yhtä näistä osista.

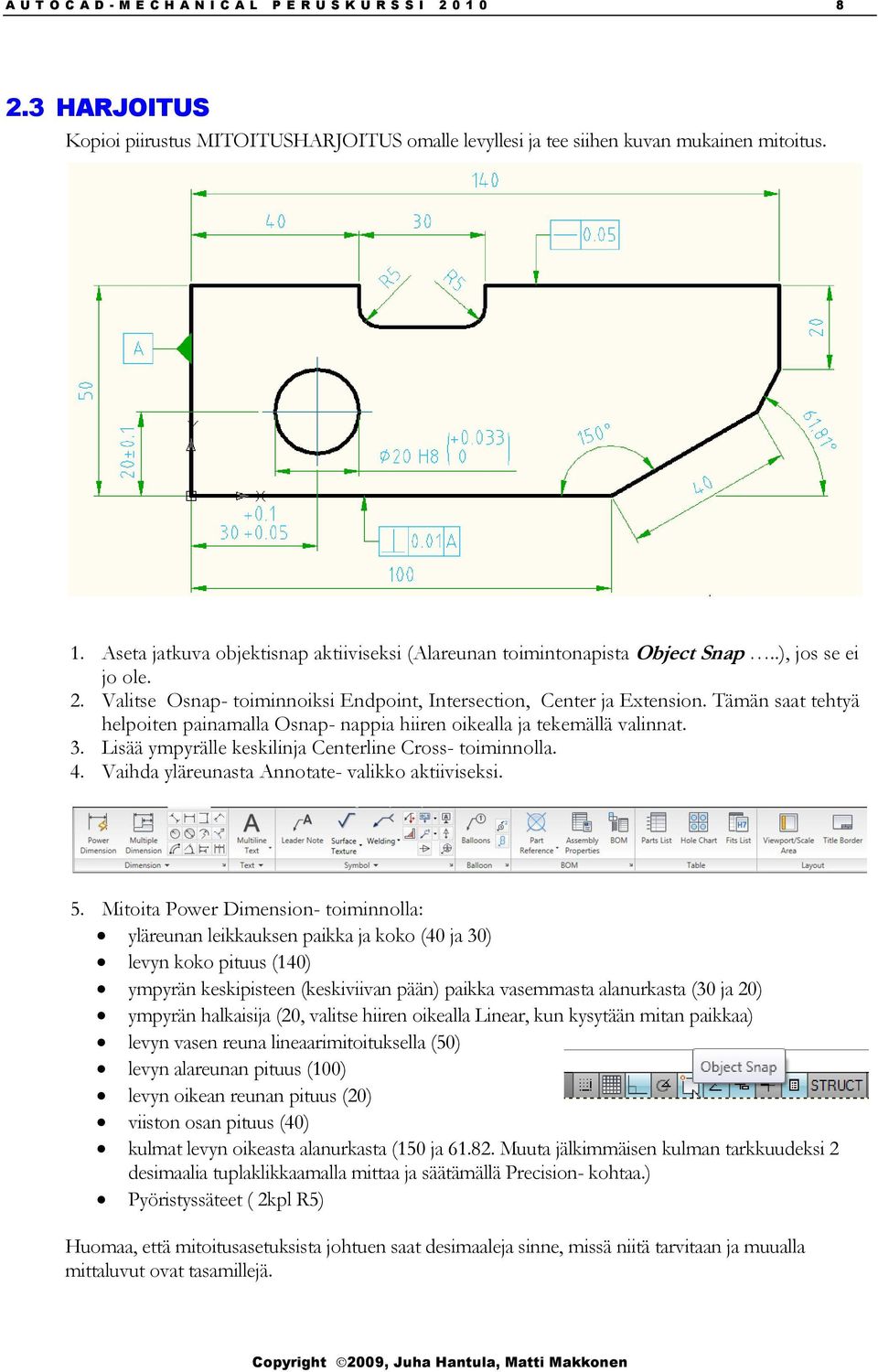

9 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS Kopioi piirustus MITOITUSHARJOITUS omalle levyllesi ja tee siihen kuvan mukainen mitoitus. 1. Aseta jatkuva objektisnap aktiiviseksi (Alareunan toimintonapista Object Snap..), jos se ei jo ole. 2. Valitse Osnap- toiminnoiksi Endpoint, Intersection, Center ja Extension. Tämän saat tehtyä helpoiten painamalla Osnap- nappia hiiren oikealla ja tekemällä valinnat. 3. Lisää ympyrälle keskilinja Centerline Cross- toiminnolla. 4. Vaihda yläreunasta Annotate- valikko aktiiviseksi. 5. Mitoita Power Dimension- toiminnolla: yläreunan leikkauksen paikka ja koko (40 ja 30) levyn koko pituus (140) ympyrän keskipisteen (keskiviivan pään) paikka vasemmasta alanurkasta (30 ja 20) ympyrän halkaisija (20, valitse hiiren oikealla Linear, kun kysytään mitan paikkaa) levyn vasen reuna lineaarimitoituksella (50) levyn alareunan pituus (100) levyn oikean reunan pituus (20) viiston osan pituus (40) kulmat levyn oikeasta alanurkasta (150 ja Muuta jälkimmäisen kulman tarkkuudeksi 2 desimaalia tuplaklikkaamalla mittaa ja säätämällä Precision- kohtaa.) Pyöristyssäteet ( 2kpl R5) Huomaa, että mitoitusasetuksista johtuen saat desimaaleja sinne, missä niitä tarvitaan ja muualla mittaluvut ovat tasamillejä.

10 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I MITTATOLERANSSIT Mittojen toleranssit saat näkyviin Power Dimension- ikkunan oikeasta yläreunasta. Tuplaklikkaa mittaa ja mitan asetusten ikkuna aukeaa. Paina toleranssinappia. Kirjoita halutut eromitat Deviationkohtaan. Valitse toleranssin esitystapa oikealla alhaalla olevasta ruudusta. Klikkaa ruutua ja Tolerance Method- ikkuna avautuu. Klikkaa vielä toleranssin esitystavan osoittavaa ruutua ja nyt voit valita kuinka toleranssi esitetään piirustuksessa. Useimmiten kannattaa mitoittaa kappale ilman toleransseja ja lisätä toleranssit sitten tarvittaviin kohtiin. Harjoitus: Lisää nyt edellisen harjoituksen reiän paikoitusmittoihin toleranssit kuvan mukaan.

11 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I ISO- toleranssit saat painamalla Power Dimension- ikkunassa h7- nappia oikeassa ylänurkassa. Toleranssia voit säätää Fit- kohdassa ja - napin takaa voit valita toleranssiaseman ja asteen. Esikatseluikkunasta oikealla alhaalla voit valita toleranssin esitystavan kuten edelläkin. Harjoitus: Muuta reiän halkaisijan mitta (Ø 20) niin, että sillä on toleranssi H8 ja eromitat ovat näkyvissä. 2.5 GEOMETRISET TOLERANSSIT Geometrisia toleransseja käytetään kappaleen muodon ja piirteiden sijainnin toleroimiseen. Toleransseille on olemassa oma komentonsa, samoin kuin peruselementtien tunnusten tekemiseen. Ne löytyvät Annotate- valikosta.

12 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Toleranssien peruselementit (tasot ja keskiviivat) on tapana merkitä aakkosten alkupään kirjaimilla A,B,C, Ne merkitään piirustukseen neliön sisälle ja neliöstä lähtee viiva merkittyyn alkioon. Lähtöpisteeseen tehdään tavallisesti mustattu kolmio. Tee näin: Valitse Datum Identifier- toiminto. Osoita viivaa, johon haluat merkinnän liittää. Osoita alkupiste kolmiolle. Osoita toinen piste liityntäviivalle ja paina <Return>. Muuta tarvittaessa kirjain valintaikkunassa. Geometriset toleranssit merkitään laatikoihin, joihin tulee toleranssin tunnus, suuruus ja mahdolliset referenssit ym. merkinnät. Symboli liitetään toleroitavaan elementtiin nuolella. Viiteviivan tulisi olla kohtisuorassa pintaa tai viivaa vasten ja jos siinä on kulmia, niiden pitäisi olla suoria. Jos toleranssi kohdistetaan mittaviivan jatkeelle, se tarkoittaa mitan määrittämän alueen keskilinjaa. Tee näin: Valitse Feature Control Frame- toiminto. Osoita viivaa, johon haluat symbolin liittää. Näytä lähtöpiste ja yksi tai useampia pisteitä viiteviivalle. Paina <Return> ja täydennä lomake. Hyväksy OK:lla. Pääset myöhemmin muokkaamaan symbolia tuplaklikkaamalla sitä. Harjoitus: Lisää kappaleen vasempaan reunaan peruselementin tunnus A. Lisää alareunaan kohtisuoruustoleranssi 0.01 mm A:n kanssa. Lisää vielä kappaleen yläreunaan suoruustolerenssi 0.05.

13 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I TEKSTIT Tekstitys on AutoCADissä helppoa. Multiline Text- toiminnolla. Osoita kahdella pisteellä alue, johon haluat tekstin kirjoittaa ja kirjoita se sitten halutulla tyylillä. Sulje lopuksi tekstieditori (Close Text Editor). AutoCAD Mechanicalissa on kolme vakiotekstiä (3.5, 5 ja 7 mm). Ne skaalautuvat mittakaava-asetusten mukaan. Käytä näitä vakiotekstejä aina kun se on mahdollista. Useiden eri fonttien ja tekstityylien yhdistelmä ei tee piirustuksesta ainakaan selkeämpää. Tekstin muuttaminen Tuplaklikkaa muutettavaa tekstiä. Text Editor- käynnistyy ja voit muuttaa tekstin ominaisuuksia. Tekstin saat vaihdettua tasolta toiselle, kun klikkaat tekstin valituksi ja sitten valitse tasoikkunasta sopivan tason. Teksti siirtyy valitulle tasolle. Style-Tekstityyli AutoCADissä on joukko perustyylejä, joita voit vaihtaa Text Editor- valikon vasemmasta reunasta. Huomaa, että muutos koskee kaikkia samalla tyylillä tehtyjä tekstialkioita piirustuksessa. Harjoitus: Tee kuvaan teksti : Terävät särmät viistetään. Käytä tekstikorkeutta 3.5 mm.

14 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Viiteviivat Leader Viiteviivoilla voidaan merkitä asioita piirustukseen. Jos viiteviiva osoittaa kappaleen reunaa, sen pääte on tavallisesti nuoli. Jos osoitetaan pintaa, käytetään pyöreää pistettä. Leader- toiminnolla osoitetaan lähtöpiste, yksi tai useampia pisteitä viiteviivalle ja <Enter>in painalluksen jälkeen kirjoitetaan teksti tai lisätään symboli. Leader and Text- välilehdellä voi vaihtaa nuolen pisteeseen tai muuhun haluttuun symboliin. Harjoitus: Tee piirustukseen ainevahvuutta kuvaava merkintä s=10 mallin mukaan.

15 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I LEIKKAUSVIIVOITUKSET Leikkausviivoituksen vaikein vaihe on sopivan viivavälin päättäminen, kun olet piirtänyt kuvasi huolellisest. Opit lisäämään leikkausviivoituksen suljettuun alueeseen eri rastereita käyttäen. Leikkausviivoitukset löydät Hatch- painikkeen takaa. Valikoimassa on eri suunnat (45 ja 135 ) sekä viivavälit mm. User Defined- valinnalla pääset määrittämään viivoituksen itse. Tämä on tarpeen joskus esim. kokoonpanopiirustuksissa, joissa eri osat esitetään erilaisilla viivoituksilla. Valitse viivoitettava alue klikkaamalla hiirellä keskelle aluetta. Ohjelma etsii suljetun alueen osoitetun pisteen ympäriltä ja lisää leikkausviivoituksen automaattisesti. Mitat ja tekstit kierretään niin, että ne säilyvät lukukelpoisina. HUOMAA Jos viivoitettava alue ei ole suljettu, viivoitus ei onnistu. Etsi ja paikkaa vuotavat nurkat. Fillet R 0 voi olla hyvä apu

16 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I PIIRROSMERKKIEN LISÄÄMINEN Tässä luvussa opetellaan lisäämään kuviin piirrosmerkkejä ja symboleita. Symbolit ovat erillisistä piirustusalkioista koottuja joukkoja, jotka voidaan lisätä kuvaan yhdellä kertaa. AutoCAD Mechanicalissa on yleisimmät piirrosmerkit vakiovarusteena. 4.1 PINTAMERKIT Pintamerkkien lisäämistä varten on oma rutiini Annotatevalikossa. Se kysyy ensiksi pinnan, johon merkki tulee ja sitten vielä lisäyspisteen. Voit nyt osoittaa lisää pisteitä, jos haluat tehdä viiteviivan tai paina <Return> ja osoita kummalle puolelle pintaa haluat merkin. Tämän jälkeen pintamerkin tiedot täytetään valintaikkunaan ja merkki lisätään kuvaan. Yleispintamerkin saat valinnalla Place as majority symbol. Se kerää kaikki kuvassa olevat erilaiset pintamerkit sulkujen sisään.

17 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HITSAUSMERKIT Hitsausmerkit saa piirrettyä samalla tavoin kuin pintamerkitkin. Osoita sauman kohtaa merkitsevää viivaa. Osoita nuolen paikka ja viiteviivan pisteet. Kun painat <Enter>, voit täydentää lomakkeelle hitsin tiedot. Flip sides- toiminnolla voit vaihtaa hitsin puolet (ylä- ja alapuoli) ja Flip symboltoiminnolla merkinnän kätisyyden (oikealla tai vasemmalla). Menetelmän voit lisätä klikkaamalla ensin merkin hännän kohdalle V:n ja sitten Add process - kohdasta menetelmän numeron. Settings - kohdasta pääset säätämään hitsausmerkin esitystapaa. Weld Representation- toiminnolla voit lisätä V- tai pienahitsin myös kuvaan.

18 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I LOMAKKEEN LISÄYS Lomakkeen lisäyksen yhteydessä voit valita myös mittakaavan. Ohjelma skaalaa automaattisesti mitat ja piirrosmerkit valittuun mittakaavaan. Valitse paperikoko ja mittakaava lomakkeelta. Voit laskea tarvittavan mittakaavan Calculate< - toiminnolla. Valitse vain kaikki piirrosalkiot ja ohjelma laskee lähimmän standardimittakaavan arkin koon ja piirustuksen pinta-alan avulla. Kun lisäät arkin kuvaan, ohjelma pyytää vielä valitsemaan piirustusalkiot siirtoa ja skaalausta varten. Valitse ikkunalla koko piirustus ja keskitä se arkille. Voit joutua siirtämään mittoja ja piirrosmerkkejä, jos niiden kokoa on muutettu.

19 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I TULOSTUS Tulostuksessa on paljon määriteltäviä asioita, jotka kaiken lisäksi ovat riippuvaisia tulostuslaitteesta ja sen ajureista. Tässä luvussa käydään läpi tarpeellisimmat asetukset. PLOT komennolla TULOSTAT piirustuksen. Aseta piirustuksessa näkyviin ne tasot, jotka aiot tulostaa. Jäädytetyt ja sammutetut tasot eivät näy tulostuksessa. Zoom Extents kannattaa tehdä aina ennen tulostusta. Sen avulla näet mahdolliset roiskeet, joita joskus ilmestyy epäonnistuneiden siirto- tai kopiointioperaatioiden tuloksena. PLOT komento löytyy File alasvetovalikosta Print - Plot... kohdasta. Plot- komennolla on kaksiosainen valintaikkuna. Ensimmäisessä määritetään tulostinlaitteen asetukset, arkkikoko, mittakaava ja tulostettava alue ja toisessa tulostuskohtaiset asetukset kuten värien ja viivatyyppien esittäminen ja paperin asento. Saat toisen osan näkyviin painamalla >- merkkiä oikealla alhaalla. Tarkista, että olet tulostamassa oikealle laitteelle oikeaan kokoon. Oppilaitoksen verkossa on käytössä HP-LaserJet - tulostin, joka osaa tehdä A4 ja A3- kokoisia kuvia. Sen kynämääritystaulukko on nimeltään Laserjet.ctb. Kynänleveydet asetetaan tasojen mukaan. AM_0- tasolle piirretyt viivat tulostetaan leveällä viivalla ja muut kapealla. Plot style table- toiminnolla voi säätää viivanleveyksien ja värien tulostumista. Mustavalkoisia tulostuksia varten kannattaa valita kaikki värit ja asettaa niiden tulostusväri Color, mustaksi samoin kuin varmistaa, että Dither ja Grayscale ovat molemmat Off.

20 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Plot - Valintaikkunassa voit määrittää: Tulostimen paperikoon yksiköt (mm) tulostusasennon tulostettavan alueen koon ja sijainnin (Extents) mittakaavan Tarkista, että arkin koko on A4 Portrait (A3-laserilla Landscape) ja yksiköt ovat millimetrejä (mm). Kun haluat tulostaa kaiken mitä olet piirtänyt, valitse Plot area - Extents. Tulostusalueeksi voit määrittää esim. Display näytöllä oleva osa kuvasta Extents kaikki piirretty Limits piirustuksen rajoja myöten Window kahdella pisteellä rajattu ikkuna (yksityiskohta) Extents on usein varma valinta, sillä saa kaiken piirtämänsä tulostettua. Mittakaava ilmoitetaan joko Fit to paper tai kahdella luvulla. Fit sovittaa valitun piirtoalueen valitulle arkille. Mittakaavan ensimmäinen luku ilmoittaa mitan tulosteessa ja toinen mitan piirustustiedostossa. Jos tulostat 1:10- kuvaa, anna luvut juuri tässä järjestyksessä. Paperin koolle on laiteajurin mukaiset vakiokoot. Voit tehdä sinne myös omia paperikokoja (USER). Muista, että tulostinlaite ei pysty tulostamaan aivan paperin reunoja myöten, vaan mekaniikka tarvitsee hiukan marginaaleja. Esim. A4-kokoiselle arkille voi normaali laserilla tulostaa n.190 x 285 mm:n piirustuksen. Esikatselu säästää paperia ja hermoja! Ennen lopullista tulostusta katso aina arkille Previewtoiminnolla. Ohjelma näyttää tulosteen juuri sellaisena kuin se tulee ulos. Muuta asetuksia, jos on tarvetta ja ota kuva paperille vasta, kun olet tyytyväinen tulokseen.

21 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUSTEHTÄVÄ 4: MITOITUS JA MERKINNÄT 6.1 TAVOITE Seuraavassa harjoituksessa opit käyttämään AutoCAD:n mitoituskäskyjä sekä lisäämään kuvaan arkin, otsikkotaulun ja muita symboleja. Opit käyttämään eri tekstityyppejä. Myös leikkausviivoitusten tekeminen opitaan tässä harjoituksessa. Lopuksi kuva opetellaan myös tulostamaan. 6.2 KÄSITELTÄVÄT ASIAT Symbolien lisääminen: Arkit, otsikkotaulu ja muutostaulu, pintamerkit : INSERT Mitoitus: DIMLINEAR, LEADER Tekstit : MTEXT, DTEXT, TEXT Leikkausviivoitus : BHATCH Tulostus : PLOT 6.3 HARJOITUS: LAIPPA-AKSELI Harjoitellaan nyt ihan oikean koneenpiirustuksen tekemistä. Piirustukseen kuuluu kappaleen muoto, keskiviivat, mitat ja muut merkinnät, arkki sekä otsikkotaulu. Samalla harjoitellaan oikeaa työjärjestystä. Se on tietenkin persoonakohtainen asia. Jokaisella meistä on oma tyylinsä tehdä asioita, mutta alla oleva järjestys on kuitenkin jonkinlainen ehdotus toimintojen järjestykselle. 1. Piirrä kappaleen geometria: muotoviivat, katkoviivat, keskiviivat 2. Valitse tulostuskoko (A4,, A0) 3. Valitse mittakaava (5:1, 2:1, 1:1, 1:2, 1:5, 1:10, 1:20,., 1:1000) 4. Lisää arkki ja otsikkotaulu valitussa mittakaavassa (kts. mittakaavaharjoitus jäljempänä). 5. Lisää mitoitus, tekstit, piirrosmerkit ym. merkinnät (mittakaavassa) 6. Lisää leikkausviivoitus 7. Talleta ja tulosta

22 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Muotoviivat Piirrä ensin keskiviiva ja sitten muotoviivat. Kannattaa piirtää ensin yläpuoli ja sen jälkeen peilata se alapuolelle MIRROR- käskyllä. Piirtämistä helpottaa kovasti, jos hoksaa siirtää koordinaatiston (UCS Origin) akselin päätyyn keskiviivalle Piirrä osaleikkauksen rajaviiva tasolle AM_1 (toinen muotoviivataso) PLINE- käskyllä. Se kysyy pisteitä ja piirtää niiden kautta viivan. Näytä ensimmäinen ja viimeinen piste OSNAP Nearestilla, niin saat varmasti sulkeutuvan alueen leikkausviivoitusta varten. Piirrä vielä lyhyt viivanpätkä keskiviivan kohdalle sulkemaan alue. Voit pyöristää Polylinen Fillet- komennolla. Kirjoita P ja osoita polylineä, niin kaikki nurkat pyöristyvät samalla kertaa. Vaihda piirtotaso takaisin AM_0:ksi Mittakaava CAD ohjelmalla piirtäessä ja suunniteltaessa kannattaa piirtää aina oikeaan kokoon, koska mitoitus toimii silloin automaattisesti oikeilla mitoilla ja osat on helppo liittää kokoonpanoon. Lisäksi piirtäminen on helpointa luonnollisessa koossa, kun ei tarvitse koko ajan laskea mittakaavan mukaisia mittoja. CADilla piirretäänkin aina geometria luonnolliseen kokoon. Merkinnät ja muut ei-geometriset alkiot suurennetaan tai pienennetään tarpeen mukaan mittakaavaa kertoimena käyttäen. Tästä ohjelma huolehtii automaattisesti, kun arkki lisätään kuvaan Title Border- toiminnolla. Laippa-akselimme päämitat ovat 60 x 88. Kun tähän lisää hiukan tilaa mittoja varten, niin piirustus tarvitsee n. 150 x 100 alueen. Tämä sopii hyvin A4-arkille mittakaavassa 1: Arkki A4 Arkki ja muut merkinnät voidaan siis sovittaa mittakaavan mukaan. Seuraavaksi lisäämme A4-lomakken kuvaan: Title Border. Tällä käskyllä avautuu valintaikkuna, jossa määritellään lisättävä arkki, otsikkotaulu ja mittakaava. Valitse A4, ISO Title Block A ja 1:1. Paina tämän jälkeen OK -painiketta. Sen jälkeen voit määrä arkin paikan. Aseta arkki niin että akselin kuva on noin hieman keskikohdan yläpuolella. Seuraavaksi avautuu valintaikkuna, johon voit täydentää otsikkotaulun tiedot. Jos et ole vielä tallentanut kuvaa kertaakaan, ohjelma pyytää valitsemaan nyt tallennushakemiston. Tiedoston nimeksi tulee lomakkeelle kirjoittamasi File name. Paina OK.

23 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Valitse kaikki, kun ohjelma kysyy siirrettäviä alkioita. Osoita uusi paikka keskellä arkkia. Arkki kannattaa lisätä ennen mitoitusta, niin tietää kuinka paljon tilaa jää merkintöjä varten Mitoitus Lisätään kuvaan mitat. AutoCADin mitoitus on puoliautomaattinen. Se tarkoittaa, että ohjelma mittaa etäisyyden automaattisesti, mutta käyttäjän täytyy kertoa mitoituksen laatu ja paikka. Aluksi kannattaa vaihtaa Annotate- valikko aktiiviseksi.

24 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Aseta myös Osnap päälle (F3), jos se ei jo ole. Voi tarkistaa, että siellä on valittuna ainakin Endpoint ja Intersection. Lineaarimitat Mitoitus kannattaa rakentaa sisältä ulospäin, niin mittaviivojen väli on helppo saada siistin tasaiseksi. Valitse Power Dimension. Se mitoittaa joko vaakaan, pystyyn tai kulmaan riipuen mihin kohtaan näytät mittaviivan paikan. Jos haluat mitoittaa piirustusalkion koko pituuden suoraan osoittamalla jotain objektia, niin paina. Kokeillaan: paina <ENTER> ja alariville ilmestyy teksti: Select arc, circle, line or dimension: Osoita vaakaviivaa Specify dimension line location or [Horizontal/Vertical/Aligned/Rotated/Placement options]:osoita mittaviivan paikka Mitoita vaakasuorat mitat joko osoittamalla pisteestä pisteeseen tai painamalla <Enter> ja osoittamalla koko viivaa. Halkaisijoiden mitat Power Dimensiontoiminnolla voit mitoittaa myös halkaisijat. Tee ensin mitta normaalisti ja lisää siihen sitten halkaisijan merkki editoimalla mittaa. Editori aukeaa mittatekstiä tuplaklikkaamalla. Halkaisijan symbolin saat erikoismerkkien valikosta. Kummallisen näköisen Ø18 mitan saat tehtyä mitoittamalla ensin ihan normaalisti keskiviivalta reiän reinaan ( 9 mm) ja muokkaamalla sitten mitan geometriaa. Tuplaklikkaa mittaa ja valitse Geometryvälilehti. Poista ensimmäinen mitansiirtoviiva ja nuolenkärki klikkaamalla vastaavaa kohtaa ikkunassa. Muuta mittatekstiksi Ø18.

25 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Leikkausviivoitus Kun olet saanut mitoituksen tehtyä, niin voit lisätä leikkausviivoituksen. Leikkausviivoitus kannattaa tehdä vasta tässä vaiheessa, koska muuten leikkausviivojen päät haittaavat päätepisteisiin hakua mitoituksessa. Valitse Home-valikosta Hatch. Valitse tyyliksi 45 astetta ja 2.5 mm. Ohjelma kysyy pistettä alueen sisältä. Paina hiirellä mikä piste tahansa alueelta, johon haluat viivoituksen. Huom: Paina piste keskelle aluetta, älä osoita reunaviivoja Tekstimerkinnät Tekstit tehdään tasolle AM_6. Se kannattaa laittaa aktiiviseksi. Valitse Annotate- valikosta Multiline Text. Osoita tekstin paikka kahdella pisteellä ja kirjoita teksti paikalleen. Valikko vaihtuu tekstin syöttämisen ajaksi niin, että muotoilukomennot ovat käytettävissä. Kirjoita kuvaan vaikka ohjeet merkitsemättömistä mitoista, jäysteen poistosta ja pintakäsittelystä Piirrosmerkit Pintamerkit Lisää pintamerkit akselin ulkopinnalle ja päätyyn kuvan mukaisesti. Lisää vielä yleispintamerkki (Ra= 12.5). Pintamerkin saat lisättyä osoittamalla pintaa ja pistettä pinnalla. Jos osoitat lisää pisteitä, saat viiteviivan kuten vasemmassa yläreunassa. Kun painat <Enter>, kysytään puolta ja valintaikkuna avautuu. Täytä oikeat tiedot ja pintamerkki ilmestyy osoitettuun kohtaan. Voit siirtää sitä tarvittaessa klikkaamalla ja tarttumalla sinisen pisteeseen hiirellä.

26 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Geometriset toleranssit Lisää keskiviivalle peruselementin tunnus A ja oikeanpuoleiselle Ø40- pinnalle heittotoleranssi 0,05 suhteessa A:han. Toiminnot löytyvät Annotate- valikosta. Osoita pintaa tai viivaa ja pistettä viivalla. Osoita yksi tai useampia välipisteitä. Paina <Enter> ja täydennä lomake. Mittojen toleranssit Tuplaklikkaa oikeanpuoleista Ø40- mittaa. Lisää toleranssit (-0.15 / -0.05) Power Dimension ikkunan oikeasta reunasta. Tuplaklikkaa vasemmanpuoleista Ø40- mitta. Lisää toleranssi f8 Power Dimension ikkunan oikeasta reunasta Tulostus Kuva alkaa olla tulostamista vaille valmis. Ennen tulostusta kannattaa zoomata piirretyn alueen rajoihin. Se käy kätevästi tuplaklikkaamalla keskinappia tai View - Zoom - Extents - toiminnolla. Jos kuvan reunoilla näkyy ylimääräisiä alkioita, roiskeita, ne kannattaa tuhota pois ennen tulostamista. Tulostusikkunan saa auki seuraavalla tavalla: File - Print - Plot. Tulosta kuva A4- arkille pystyasennossa ja 1:1- mittakaavassa. Tarkista, että kynäasetukset ovat monochrome.ctb. Muista Preview ennen tulostamista.

27 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I LISÄÄ MUOKKAUSKOMENTOJA Tässä luvussa opitaan muokkaamaan piirustusalkioita niiden kokoa muuttamalla. Venytetään ja lyhennetään, katkotaan ja siistitään nurkkia. 7.1 TRIM- KATKAISU TRIM- komennolla katkaiset piirustusalkion määrättyä leikkausrajaa pitkin. Tämä komento kysyy ensin leikkausrajan. Voit näyttää useampiakin rajoja samalla kertaa. Rajojen valinnan jälkeen ohjelma kysyy leikattavia alkioita yksi kerrallaan. Leikkausrajojen rajoittama osa näytetystä alkiosta häviää. Tämä komento on erityisen käyttökelpoinen, kun luonnostelet kappaleita. Komennot OFFSET, TRIM ja EXTEND muodostavat käyttökelpoisen kolmikon, jolla kappaleen ääriviivat saa äkkiä piirrettyä. Huomaa, että TRIM muuttuu EXTENDiksi, kun painat Shift-napin pohjaan ja päinvastoin. HARJOITUS Katkaise leikkaavien ympyröiden kehät sisäpuolelta pois. Valitse Modify->Trim Select objects: Kuittaa valinta Enterillä (tämä valitsee kaikki alkiot käsittelyyn, käytä vain kun vähän objekteja ruudulla) Select object to trim or shift-select to extend or: Osoita ympyröiden kehälle ympyröiden väliin. Lopeta Esc-näppäimellä LISÄHARJOITUS Piirrä oikealla olevat ylemmät kuviot ilman tarkkoja mittoja. Vasemmanpuolimmaisen saat piirtämällä kaksi viivaa ristiin. Keskimmäisessä piirrä ensin ympyrä ja lisää sitten viivat Tangent- Osnapia käyttäen. Oikeanpuolimmainen on helpointa tehdä suorakaiteena (Rectangle), jonka poikki piirrät viivan. Viivaa voi sitten kopioida joko Offsetilla tai Array- komennolla. Kuvioista pitäisi saada sitten tämän näköisiä: Se onnistuu seuraavalla tavalla: Valitse Modify - Trim,. Valitse viivat joilla haluat trimmata tai jotka toimivat rajoittimina ja paina ENTERiä. Sen jälkeen valitse piirustuksesta osat jotka haluat poistaa ja paina lopuksi ENTERiä. Huomaa, että joudut valitsemaan alkioita kahdesti: Ensin leikkureina toimivat alkiot ja sitten leikattavat alkiot. 7.2 EXTEND Extend pidentää valitun objektin rajapintaan saakka. Se on Trim- komennon kaltainen, mutta toimii toisin päin. Kun Trim lyhentää, niin Extend pidentää alkioita. Seuraava esimerkki selventää asiaa.

28 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS Piirrä suorakaide (Rectangle) ja sen sisään kaksi viivaa (Line) ja kaari (Arc). Kokeile jatkaa alkioita suorakaiteen reunoihin saakka. Extend löytyy seuraavasti: Modify - Extend. Ensiksi valitaan rajapinta (tässä suorakaide) johon laajennetaan ja painetaan ENTERiä. Sen jälkeen valitaan objektin se pää jota halutaan laajentaa. Kun kaikki on laajennettu niin painetaan ENTERiä. Tätäkin toimintoa kannattaa harjoitella. Trim ja Extend ovat todella käteviä kappaleen geometriaa luonnosteltaessa. 7.3 BREAK-KATKAISE BREAK- komento katkaisee alkion kahden osoitetun pisteen väliltä. Näytä ensin katkaistava alkio, osoituspisteestä tulee samalla ensimmäinen katkaisukohta. Ensimmäistä katkaisupistettä voit muuttaa F - lisämääreellä. Näytä sitten toinen katkaisupiste. Jos haluat esim. viivan päästä palasen pois, voit valita toisen pisteen alkion ulkopuolelta, jolloin koko loppuosa katoaa. ESIMERKKI Leikataan suorakaiteen yläreunasta 20 mm:n pala pois. Valitse Modify-Break Command: _break Select object: Osoita suorakaiteen yläreunaa. Specify second break point Toinen piste 20 mm oikealle. 7.4 FILLET- PYÖRISTYS Modify ->FILLET- komennolla voit pyöristää kahden piirustusalkion leikkauskohdan. Alkioiden ei tarvitse leikata toisiaan, ohjelma osaa kyllä laskea niiden oletetun leikkauksen. Jos alkiot ovat liian lyhyitä, niitä jatketaan siten, että pyöristys voidaan tehdä.. FILLET- komennolle täytyy ensin määritellä pyöristyssäde. Se tehdään Setup- toiminnolla: se löytyy esim. dynaamisesta alasvetovalikosta alasnuolella.. Sen jälkeen osoitetaan kahta alkiota, joiden väli halutaan pyöristää. Ohjelma kysyy vielä tarvittaessa haluatko jatkaa toista alkiota alkuperäiseen mittaan. Paina <Enter>, jos se ei ole tarpeen. Jos alkiot risteävät, pyöristys tehdään osoitettujen osien välille ja väli leikataan pois. FILLET- komento on kätevä, kun halutaan siistiä piirustuksessa olevia nurkkia. Jos asetat pyöristyssäteen arvoksi 0, saat teräviä kulmia, joissa viivan päät ovat tarkasti toisissaan kiinni. Tällä voit siis korjata tilanteen, jos olet fuskannut tarkan piirtämisen periaatteessa.

29 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS Piirrä suorakaide. Tee suorakaiteen nurkkiin R5 pyöristys. Valitse Modify -> Fillet Select first object or Valitse alasvetovalikosta Setup ja anna uusi säde 5. Paina OK. Select first object or: Osoita suorakaiteen viivaa Select second object or: Osoita suorakaiteen toista viivaa Select object to create original length: (Jos tätä kysytään, paina <Enter>) Toista sama myös muille nurkille: Setupissa ei tarvitse enää käydä, annettu säde pysyy voimassa CHAMFER- VIISTE Modify->CHAMFER- komennolla voit tehdä viisteen kahden alkion välille. Komento toimii kuten FILLET, mutta viisteen etäisyys nurkasta määrätään Chamfer length määreellä. Voit halutessasi tehdä epäsymmetrisen viisteen määräämällä etäisyydet erisuuruisiksi. Chamfer Angle - lisämääreellä voit antaa viisteen etäisyytenä ja kulmana. Trim Geometry poistaa viisteen alta viivat. Insert Dimension lisää viisteen mitat kuvaan samalla, kun teet viisteen. HARJOITUS Piirrä suorakaide ja sen yhteen nurkkaan 5x5 viiste. Valitse Modify -> Chamfer Select first object or Valitse alasvetovalikosta Setup ja anna molempiin etäisyyksiin 5. Ruksaa ruutu Insert dimension on chamfer. Paina OK.. Select first object or]: Valitse viiva Select second object or Valitse toinen viiva 7.6 LENGTHEN Lengthen löytyy Modify- valikon alakerrasta, kun klikkaat Modify:n vieressä olevaa pientä nuolta. Toiminto pidentää objekteja halutulla tavalla. Sen avulla voidaan vaihtaa objektien pituutta tai kaarien kulmaa. Kokeile piirtämällä vaakasuora viiva. Muuta sitten viivan pituus 100 mm:ksi käyttämällä LENGTHEN- komennon Total- lisävalintaa. Piirrä vielä ympyränkaari (Arc) ja muuta sen kulma 135 asteeksi käyttämällä Total ja Angle - valintoja.

30 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Dynamic pyytää valitsemaan alkion ja pidentää sitä sitten osoitetun matkan. Erittäin kätevä toiminto,kun pitää pidentää muita kuin pysty- ja vaakasuoria viivoja. 7.7 STRETCH- VENYTYS STRETCH- komennolla on kätevä venyttää alkioita. Siinä alkiota (tai yleensä joukkoa alkioita) tartutaan kiinni toisesta reunasta ja toinen reuna pysyy paikallaan. Välissä oleva piirustusalkio muuttuu kuminauhaksi ja venyy osoitetun matkan. Valinta tehdään aina Crossinglisämääreellä( hiirellä osoitetaan ikkuna oikealta vasemmalle). Kokonaan valintaikkunan sisälle jäävät alkiot eivät muuta muotoaan. ESIMERKKI Piirrä suorakaide. Mitoita vaakasuoran sivun mitta. Venytetään suorakaide isommaksi. Valitse Modify->Stretch Select objects. Osoita ensimmäinen Crossing-ikkunan piste suorakaiteen vasemman yläkulman ulkopuolelle Specify opposite corner: ja toinen piste vasemman alakulman vasemmalle puolelle ja alas. 2 found Select objects: Paina <Enter> Specify base point or : Valitse kohta, joka pysyy paikallaan: Osoita nurkkaa Specify second point or <use first point as displacement>: Osoita 20 mm vasemmalle. 7.8 SCALE-KOKO SCALE komennolla muutat objektin KOKOA. Skaalattaessa sivujen suhteet säilyvät ennallaan, mutta kaikki mitat muuttuvat annetun kertoimen verran. Objektia skaalaat määrättävän peruspisteen suhteen suoralla kertoimella tai viiteluvulla (Referenceosoitettavalla pituudella). Skaalauksen käyttö dynaamisesti kohdistimen osoituksella on usein vaikeaa. Skaalausta tarvitaan mm. silloin, jos piirustusta ei ole piirretty 1:1 tai jos on saatu piirustus jostain toisesta piirto-ohjelmasta. Tiedonsiirto saattaa muuttaa esim. millit tuumiksi ja silloin tarvitaan suhdemuutosta. HARJOITUS Skaalaa edellisen harjoituksen mitoitettu suorakaide kaksinkertaiseksi. Valitse Modify ja Scale. Select objects: Valitse suorakaide ja mitta 2 found Select objects: Paina <Enter> Specify base point: Osoita nurkkapistettä, se pysyy paikallaan muutoksessa. Specify scale factor or: 2 Anna skaalauskerroin 7.9 PROPERTIES-MUUTA OMINAISUUKSIA PROPERTIES komennolla MUUTAT objektin ominaisuuksia.

31 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Komento löytyy helpoiten, kun klikkaat jonkin piirustusalkio aktiiviseksi, painat hiiren oikeaa ja valitset Properties.... Valintaikkunassa pääset muokkaamaan piirustusalkion ominaisuuksia. Uuden muokattavan alkion vaihdat klikkaamalla sitä hiiren vasemmalla. Eri alkioilla on erilaisia muokattavia ominaisuuksia, joten valintaikkunan sisältö vaihtelee alkiotyypeittäin. Jos valitset useita alkioita kerralla, niiden yhteiset ominaisuudet kuten taso ja viivanleveys voidaan muuttaa samalla kertaa.

32 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUSTEHTÄVÄ 5. MUOKKAUS TAVOITE Opit käyttämään tehokkaasti AutoCADin muokkauskomentoja, jotka muuttavat piirustusalkion kokoa ja pituutta. Nämä komennot auttavat piirtämään nopeasti ja tehokkaasti tarkkaa geometriaa. 8.2 OPITTAVAT ASIAT Piirustusalkion pituuden muuttaminen: TRIM, EXTEND, LENGTHEN Nurkat: FILLET, CHAMFER Monistus: ARRAY (kertaus) 8.3 HARJOITUS: JAKOLEVY Piirrä jakolevyn työpiirustus. Alla oleva sarjakuva neuvoo yhden mahdollisen piirtämistavan: Aloitus Tee uusi piirustustiedosto käyttämällä ACADISO_VAMK.DWT- pohjaa. Vaihda taso AM_0:ksi. Aloita piirtäminen tekemällä kaksi samankeskistä ympyrää. Huom: halkaisijat. (ei säteet!) ovat 20 ja Kevennys Piirrä kolmas ympyrä säteellä 30 kevennyksen kaarta varten. Ympyrän keskipisteen löydät, kun piirrät ensin apuviivan 80 mm vaakasuoraan oikealle ison ympyrän keskeltä. Kevennyskaaren keskipiste on tämän viivan oikeassa päässä (ENDpoint) Trimmaa ylimääräiset kaaret pois kummastakin ympyrästä.

33 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Ura Piirrä ensimmäisen uran keskiviiva keskipisteestä kulmassa 30 astetta Tee yhdensuuntaiset viivat molemmin puolin keskiviivaa. (OFFSET 5 mm). Piirrä urien pohjan jakoympyrä (halkaisija 50) AM_7- tasolle ja uran pohjaan jakoympyrän ja keskiviivan risteykseen halkaisijaltaan 10 mm ympyrä tasolle AM_0. (Katso malli kuvasta) Trimmaa ja vaihda tasot sopivasti. Piirustusalkion tasoa on kätevä vaihtaa, kun valitset ensin alkion (kahvat näkyviin), klikkaat Move to another Layer ja sitten piirustusalkiota sillä tasolla, johon haluat ensin valitut siirtää Monistus Poista iso ympyränkaari (R70) ja peilaa (MIRROR) uran reuna keskiviivan toiselle puolelle. (Lyhyt kaari R70). Tee uran, kevennysten ja keskiviivojen monistus jakokehälle 6 x 60 (ARRAY Polar). Käytä CENteriä, kun osoitat kopioinnin keskipisteen Kiilanura Piirrä kiilanuraa varten 6 mm:n vaakaviiva pienen ympyrän yläreunasta (QUAdrant) alkaen ja siirrä sitä sitten 4 mm ylöspäin ja 3 mm sivulle (MOVE). Piirrä kiilanuran pystyviivat ja trimmaa Lomake ja mitoitus Lisää arkki A4 ja otsikkotaulu mittakaavassa 1:1. Mitoita kuva ja lisää muut tarpeelliset merkinnät (toleranssit ja pintamerkit). Vihje ison halkaisijan mitoitukseen: Osoita toisiaan vastaavat pisteet keskipisteen yli. Näin saat oikean mitan (140) ulkohalkaisijalle. Tulosta kuva lopuksi.

34 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUSTEHTÄVÄ 6: MITTAKAAVA 9.1 TAVOITE Tämän harjoituksen jälkeen osaat käyttää mittakaavaa AutoCAD- piirustuksessa ja tiedät miksi kannattaa aina piirtää kappaleet todellisen kokoisina. 9.2 MITTAKAAVA AutoCAD:llä piirtäessä on se periaate, että kaikki piirretään todellisen kokoisena maapallosta mutteriin. Tällöin kaikki osat sopivat toisiinsa kokoonpanossa ja mittakaavaa ei tarvitse ajatella mallia tehtäessä. Säästytään monelta laskutoimitukselta ja samalla virheeltä. Kuvan geometria siis piirretään aina oikean kokoisena. Kannattaakin piirtää ensiksi juuri geometria eli kaikki tarpeelliset kuvannot kappaleesta. Kun se on tehty, voidaan miettiä mille arkille (A4 - A0) kuva kannattaa sijoittaa. Mittakaava saadaan arvioitua, kun jaetaan kuvan varaama ala arkin koolla (x- ja y- suunta erikseen). Valitaan mittakaavaksi seuraava isompi. Esimerkki: Kuva vie tilaa vaakasuunnassa 1400 mm ja pystysuunnassa 700 mm. Tulostus halutaan A3- arkille, jonka mitat ovat n. 400 x 285 mm. Lasketaan 1400/400 = 3.5 ja 700/285=2.46 Valitaan mittakaavaksi 1:5 (seuraava suurempi). Kaikki symbolit lisätään nyt mittakaavalla 5, mitoitusmerkinnät ja viivatyypit skaalataan viidellä ja tekstin korkeudet kerrotaan myös viidellä. Lopuksi valmis kuva tulostetaan mittakaavassa 1:5, jolloin se mahtuu A3:lle. Onneksi AutoCAD Mechanicalissa on automaattinen rutiini, joka hoitaa kaikki tarpeelliset skaalaukset. Ainoastaan arkki ja mittakaava pitää valita itse. 9.3 HARJOITUS: VIPU Asetukset Aloita uusi piirustus käyttämällä ACADISO_VAMK.DWT- mallipiirustusta. Aseta piirustusalueen rajoiksi LIMITS- käskyllä 0,0 ja 2000,1500, niin vipu mahtuu mukavasti kuvaan. Tuplaklikkaa keskinapilla (Zoom Extents). Nyt pelikenttä on tarpeeksi suuri vipua ja mitoitusta varten. Laita taso AM_0 aktiiviseksi Geometria Piirrä aluksi oheinen kuva ilman mitoitusta ja leikkausviivoitusta. Aloita vaikka piirtämällä 340 mm:n ympyrä ja kopioi se 960 mm:n päähän vaakasuoraan oikealle. Piirrä ulkoreunan viiva käyttäen

35 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I TANgent- Osnapia. Peilaa viiva alapuolelle (MIRROR) ja trimmaa ympyröiden sisäpuolet pois Jatka piirtämällä vasemmanpuoleinen kevennysaukko kuvaan. Sen saat aika kätevästi OFFSET- komennolla, etäisyys 50. Pystysuoran viivan piirtämistä helpottaa, jos siirrät koordinaatiston, UCS, vasemmanpuoleisen kaaren keskiöön. Sen jälkeen voit käyttää mittoja (690,120) viivan alkupisteen hakemiseen. Tee pyöristykset R10 aukon nurkkiin FILLET- komennolla, niin ne tulevat samalla trimmattua oikean kokoisiksi. Piirrä seuraavaksi vaikka ison reiän kaksi ympyrää. Käytä Osnap CENteriä oikean kohdan hakemiseen. Lisää vielä toinen pienemmistä rei'istä. Paikan löydät suoraan koordinaateilla 790,100, jos olet siirtänyt nollapisteen vasempaan keskiöön. Toinen tapa on piirtää ympyrä ensin vasempaan keskiöön ja siirtää se sitten Movekomennolla 790 oikealle ja 100 ylös. Lisää keskiviivat. Ne saat helposti piirtämällä ensin ympyröille ja kaarille keskiviivat niitä sopivasti päätepisteistä vetämällä. Peilaa lopuksi pienempi reikä keskiviivoineen toiselle puolelle. Osaleikkausta varten projisoidaan ensin reikien ja upotusten sekä kappaleen reunan paikka apuviivoilla (Construction Line). Valitse Draw- valikosta Construction line - toiminto. Se piirtää äärettömän pitkiä viivoja annetun pisteen kautta osoitettuun suuntaan. Valitse vielä lisämääre Ver- niin viivat ovat pystysuoria. Nyt voit osoittaa kaikki muotoviivojen ja vaakasuoran keskiviivan leikkauspisteet (INTersection). Näistä tulee osaleikkauksen pystyviivat. Vaakaviivat saat tehtyä piirtämällä ensin yhden viivan ja kopioimalla sitä OFFSETilla ensin 50 ja sitten 150 mm:n päähän. Sitten vähän aikaa ankaraa trimmausta ja osaleikkaus alkaa olla valmis. Valitse trimmaaviksi reunoiksi (Cutting edges) kaikki alaprojektion apuviivat ja sitten poistat tarpeettomat osat kuvasta TRIM- komennolla. Vaihda ääriviivat AM_0- tasolle. Lisää vielä osaleikkauksen raja Break-out Line- toiminnolla ja piirrä keskiviiva In-Between- toiminnolla. Tehdään leikkausviivoitus ja mitoitus kuvaan, kunhan ensin päätetään sen tulostusmittakaava Arkki ja mittakaava Laita seuraavaksi A3 - arkki paikoilleen. Se tapahtuu Annotate Title border- komennolla Valitse arkkikoko A3. Valitse nyt kuvalle mittakaava, kappaleen suurin mitta on 1300, mitoitusten kanssa n A3- arkin tehollinen leveys on n A3- arkille kuva mahtuu siis mittakaavassa (1500 / 400 = 3.75) 1:5. Muista aina käyttää standardimittakaavoja 1:1, 1:2, 1:5, 1:10, jne. Voit myös antaa ohjelman laskea mittakaavan. Klikkaa Calculate<, valitse kaikki piirretyt viivat ja paina <Enter>. Ohjelma laskee lähimmän

36 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I standardimittakaavan. Huom: se voi ehdottaa myös amerikkalaisia mittakaavoja kuten 1:4 ja 1:8. Vaihda seuraavaan suurempaan standardimittakaavaan (1:5, 1:10) Klikkaa OK ja aseta arkki paikalleen. Täytä otsikkotaulun tiedot. Valitse kaikki piirretty uudelleenskaalausta varten ja paina <Enter>. Osoita uusi paikka arkilla Mitoitus Ja sitten mitoittamaan, mutta kannatta muistaa, että jos antaa mittaviivan etäisyyden suhteellisena niin se on viisi kertaa suurempi kuin normaalisti 1:1 piirrettäessä Teksti Lisää 5 mm:n teksti: Terävät kulmat viistetään. Kerro haluamasi tekstinkorkeus 5:llä, jotta saat tulostuksessa oikean kokoisen tekstin. Esimerkiksi 5 mm:n teksti vaatii 5 x 5 = 25 mm korkeuden. Vakiotekstinkorkeudet löytyvät Annotatevalikosta Multiline Text- napin takaa. Ne skaalautuvat automaattisesti mittakaavan mukaan Leikkausviivoitus Tee leikkausviivoitus Home- valikon automaattitoiminnoilla. Valitse esim. 45 / 5 mm viivoitus. Osoita viivoitettavan alueen keskelle. Osaleikkauksen murtoviiva pitää valita erikseen ja viivoitettava alue vasta sen jälkeen. Tee samanlainen viivoitus molemmille puolille Attribuuttien arvon muuttaminen Otsikkotaulun tietoja joutuu joskus muuttamaan. Ne on lisätty sinne attribuutteina, blockeihin liittyvinä tekstitietona. Näitä tietoja voit muuttaa kätevästi: Tuplaklikkaa otsikkotaulua, tee muutokset ja hyväksy OK:lla Tulostus Tulostuksessa valitse mittakaavaksi 1:5. Tarkista vielä Full Preview- toiminnolla, että kuvasi mahtuu arkille. Muuta tarvittaessa kuvan asento Portrait / Landscape- toiminnolla. Jos tulostat A3- kuvan A4- tulostimella, niin voit kertoa mittakaavan oikean puolen luvulla Kuvan voi sitten suurentaa kopiokoneella oikeaan kokoon. Esim. A3- kokoinen arkki mittakaavassa 1:5 A4:lle tulostuu oikein mittakaavalla 1:7.05.

37 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I

38 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I TASOT Tässä luvussa esitellään CAD- kuvan kerrosrakenne. Piirustus on järjestyksessä, kun eri alkiotyypit on piirretty omille tasoilleen. Opetellaan tekemään tasoja ja siirtämään alkioita tasolta toiselle. Harjoitellaan vielä vaihtamaan tasoja näkymättömiksi ja taas näkyviksi. CAD- piirustuksen voit ajatella muodostuvan suuresta joukosta päällekkäin aseteltuja läpinäkyviä kalvoja. Piirtäessäsi uusia alkioita ne kiinnittyvät aina päällimmäiseen, aktiivisena olevaan tasoon. Voit piirtäessäsi vaihdella päällimmäisenä olevaa tasoa, jolloin uudet alkiot tulevat eri tasoille. Voit laittaa tasot pois päältä (OFF) ja päälle (ON) sekä myös jäädyttää (FREEZE) jotkut kuvatasot, jolloin niillä olevat alkiot eivät näy kuvassa. Kun taso taas sulatetaan (THAW), sillä olevat alkiot muuttuvat näkyviksi. Asettelusta riippuen voit tutkia ja tulostaa piirustusta monella eri tavalla. Tasot periytyvät prototyyppikuvasta. Sen takia on tärkeää, että samassa organisaatiossa työskentelevät ihmiset käyttävät samaa prototyyppiä. Jos jokainen suunnittelija luo oman prototyyppinsä ja sille ikioman tasorakenteen, tuloksena on kaaos. AutoCAD Mechanicalissa peruskuvassa ei tarvitse välttämättä olla yhtään tasoa. Ohjelma luo uudet tasot sitä mukaa kuin niitä tarvitaan. Piirustuksen hallittavuus on helpompaan, kun ryhmittelet piirrettävät asiat loogisiin tasoihin. Tasojen lukumäärää ei ole rajattu ja tasolle tulee aina seuraavat ominaisuudet, jotka voit määrätä. Nimi Olotila Väri Viivatyyppi Viivanleveys Plot enintään 31 merkkiä näkyvä/näkymätön, jäädytetty/sulatettu, lukittu/vapaa värinumero( ) tai nimi viivatyypin nimi (oletus on continuous=jatkuva) tasolle asetettu viivanleveys tulostetaanko taso vai ei HUOMAA! Tason olotilan kautta hallitset mitä piirustuksessasi olevia tasoja on näkyvillä ja mitä ei. Muista että sen mitä näet, voit myös tulostaa. Jäädytetty taso on näkymätön myös ohjelman kannalta ja nopeuttaa suurien kuvien käsittelyä. Kun taso on lukittu, se nähdään, mutta muokkaus ei ole mahdollista. Jokaisessa kuvassa on aina taso nimeltä 0 ja viivatyyppi CONTINUOUS. Et voi uudelleen nimetä tai poistaa näitä. HUOMAA! Vaikka tasoja olisi kuinka paljon tahansa, vain yksi niistä on aktiivisena tasona (Current Layer). Aktiivinen taso on ikäänkuin läpinäkyvien kalvojen pinon päällimmäinen. Kun piirrät, tulevat asiat päällimmäiselle, siis aktiiviselle tasolle. Aktiivisen tason nimi näkyy ylhäällä Layers- valikon keskellä olevassa ikkunassa.

39 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Tason vaihtamista on harjoiteltu jo edellä. Se käy helpoimmin tasojen valintaikkunasta. Samasta ikkunasta voit myös vaikuttaa tason näkyvyyteen. Uuden vakiotason saat käyttöön avaamalla tasoluettelon ja poimimalla halutun tason käyttöön. Jos se ei ole piirustuksessa valmiina, se tehdään. Tasojen asetuksia hallitset helpoimmin Mechanical Layer Manager- kohdasta avautuvalla valintaikkunalla. Tasojen nimet ja käyttötarkoitus: AM_0 AM_1 AM_2 AM_3 AM_4 AM_5 AM_6 AM_7 AM_8 AM_10 AM_BOR AM_CL AM_PAREF Näkyvät muotoviivat Näkyvät muotoviivat Näkyvät muotoviivat Piiloviivat Kapeat ehyet viivat Mittaviivat Vakiotekstit Keskiviivat Leikkausviivoitus Kaksoispistekatkoviivat Lomake Apuviivat Osien tiedot Aktiivisen tason ikkunan vasemmalla puolella on kätevä toiminto: Se pyytää valitsemaan piirustusalkion ja asettaa sen alkion tason aktiiviseksi. Move to Another Layer vaihtaa valitun alkion tason toiseksi. Valitse ensin muutettavat alkiot ja sitten yksi alkio siltä tasolta, johon haluat ne siirtää.

40 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS: TASON TEKO Tehdään uusi taso. Valitse Mechanical Layer Manager. Paina New nappia. Kirjoita tasoluetteloon alimmaiseksi ilmestyvään ruutuun tason nimeksi UUSITASO ja se lisätään tasoluetteloon. Paina nyt tason väriruutua -ja valitse tasollesi väri. Vihje: Käytä aina keskirivin vakiovärejä (koodit 1-7), jos se vain on mahdollista. Näin helpotat tulostusasetusten tekoa. Valitse väriksi vaikka sininen (Blue, väri numero 5). Paina vielä Linetype- kohtaa. Aseta tasollesi viivatyyppi, vaikka AMZIGZAG.. Aktivoi uusi taso tuplaklikkaamalla sen nimeä luettelossa. Piirrä muutamia alkioita ruutuun. Käynnistä uudelleen Mechanical Layer Manager. Muuta UUSITASO- tason väriä ja viivatyyppiä toiseksi. Mitä tapahtuu? Kirjoita komentokehotteeseen REGEN. Mitä nyt tapahtui? Kokeile vielä sammuttaa ja sytyttää, sulattaa ja jäädyttää tasoja. Huomaa erityisesti, että et voi jäädyttää aktiivista tasoa. HUOMAA! Yleensä kannattaa piirtää erityyppiset alkiot eri tasoille. Tällöin asetetaan alkioita piirrettäessä värin ja viivatyypin asetuksiksi BYLAYER ja määritellään em. ominaisuudet suoraan tasoille. Tämä helpottaa työtä huomattavasti, jos jostain syystä joudutaankin vaihtamaan esim. koko tason väriä tai viivatyyppiä toiseksi.

41 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I KYSELYKOMENTOJA Tässä luvussa esitellään joitakin kyselykomentoja, joilla saat tietoa piirustusalkioista, mitoista ja asetuksista. Ne ovat toisinaan ihan hyödyllisiä, kun joutuu miettimään, millä tasolla joku alkio on tai kuinka pitkä joku viiva tai kaari mahtaa olla LIST LIST komennolla LISTAAT objektin. Osoita yhtä tai useampaa objektia poimintalaatikolla. Objektien tiedot listautuvat osoitusjärjestyksessä tekstinäytöllä. Suljetulta alkiolta (polyline, ympyrä) saat myös pinta-alatiedot ja piirin pituuden. Tiedot esitetään listauksen lopussa. Alla on esimerkki viivan listauksesta: LINE Layer: "AM_0" Space: Model space Handle = 437 from point, X= Y= Z= 0.00 to point, X= Y= Z= 0.00 Length = 45.33, Angle in XY Plane = 330 Delta X = 39.25, Delta Y = , Delta Z = DIST DIST komennolla mittaat ETÄISYYDEN. Kun haluat tietää kahden pisteen välisen etäisyyden, osoita pisteet esim. OSNAP- lisämääreillä. Saat esille seuraavat tiedot: Command: dist Specify first point: Specify second point or [Multiple points]: Distance = 44.82, Angle in XY Plane = 330, Angle from XY Plane = 0 Delta X = 38.82, Delta Y = , Delta Z = AREA AREA komennolla kysyt PINTA-ALAN. Osoita haluamiasi nurkkapisteitä, samaan suuntaan kiertäen. Paina lopuksi ja saat tiedot: 11.4 ID Area = Perimeter = pinta-ala piirin pituus ID komennolla kysyt pisteen KOORDINAATIT X, Y, ja Z suunnassa. X = Y = Z = STATUS STATUS komento kertoo piirustuksessa olevat PERUSASETUKSET. Näet esim. piirustusrajat, aktiivisen tason, apuasetukset ja paljon muuta. Command: Command: status 772 objects in C:\Users\jha\Documents\Autocad\JAKOLEVY_09.dwg Model space limits are X: Y: (Off) X: Y: Model space uses X: Y: **Over X: Y: **Over Display shows X: Y: X: Y: Insertion base is X: 0.00 Y: 0.00 Z: 0.00 Snap resolution is X: 2.50 Y: 2.50 Grid spacing is X: Y: 10.00

42 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Current space: Model space Current layout: Model Current layer: "AM_0" Current color: BYLAYER -- 7 (white) Current linetype: BYLAYER -- "Continuous" Current material: BYLAYER -- "Global" Current lineweight: BYLAYER Current elevation: 0.00 thickness: 0.00 Fill on Grid off Ortho off Qtext off Snap off Tablet off Object snap modes: Center, Endpoint, Intersection, Node, Extension Free dwg disk (C:) space: MBytes Free temp disk (C:) space: MBytes Free physical memory: Mbytes (out of M). Free swap file space: Mbytes (out of M) DBLIST DBLIST- komento listaa kaikki piirustuksen alkiot ja niiden tiedot. Älä kokeile isolla kuvalla! Command: dblist ARC Layer: "AM_0" Space: Model space Handle = 3ad center point, X= 0.00 Y= 0.00 Z= 0.00 radius start angle 107 end angle 73 length ARC Layer: "AM_0" Space: Model space Handle = 3ae center point, X= 0.00 Y= 0.00 Z= 0.00 radius start angle 22 end angle 26 length 5.03 LINE Layer: "AM_7" Space: Model space Color: BYLAYER Linetype: "AM_ISO08W050x2" Handle = 3b6 from point, X= Y= 0.00 Z= 0.00 to point, X= Y= 0.00 Z= 0.00 Length = 62.03, Angle in XY Plane = 0 Delta X = 62.03, Delta Y = 0.00, Delta Z = 0.00 Press ENTER to continue:

43 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I LISÄÄ PIIRUSTUSALKIOITA Tässä luvussa tutustut uusiin piirustusalkioihin, joista useat ovat itse asiassa peruspiirustusalkioiden yhdistelmiä PLINE-POLYLINE VIIVA PLINE komennolla teet POLYLINE- alkion. Polyline on kaksiulotteinen murtoviivojen ja kaariosien yhdistelmä, johon liittyy monia ominaisuuksia. Polylineja tarvitaan, kun halutaan käsitellä useita viiva- ja kaarisegmenttejä yhtenä kokonaisuutena. Tämä tulee esiin esimerkiksi haluttaessa kopioida monimutkaista profiilia offset- toiminnolla. PLINE- komento sisältää joukon lisämääreitä, joita voit valita vasta aloituspiteen osoituksen jälkeen. Oletuksena on viivaosan piirto alku- ja loppupisteen väliin. Arc Halfwidth Length Undo Width kaariosan piirto leveys keskilinjasta reunaan seuraavan samansuuntaisen polyline-osan pituus viimeisen piirretyn polyline-osan poisto seuraavan polyline-osan leveys 12.2 POLYGON-MONIKULMIO POLYGON komennolla piirrät säännöllisen MONIKULMION. Sivujen määrä on kappaletta. Monikulmio on itseasiassa Polyline- objekti, joten sille voit myöhemmin määrittää esim. viivaleveyden. Komento esittää lisämääreitä valittavaksi työskentelyjärjestyksessä. Oletusarvoisesti monikulmio piirretään nelisivuisena keskipisteensä suhteen siten, että etäisyys monikulmion nurkasta keskipisteeseen määrätään. Valitse Draw-valikon alasvetolistasta Polygon: Enter number of sides <4>: anna 6 = Sivujen lkm Specify center of polygon or: Keskipiste Enter an option Valitse jompikumpi: [Inscribed in circle/circumscribed about circle] <I>: C Ohjausympyrän sisälle / ulkopuolelle Specify radius of circle: Ympyrän säde (Inscribed.. tarkoittaa monikulmiota joka juuri mahtuu annetun ympyrän sisälle, Circumscribed monikulmiota, joka sivuaa ympyrää) 12.3 ELLIPSE-ELLIPSI ELLIPSE komennolla piirrät ellipsin. Käsky löytyy Draw-valikon alasvetolistasta. Piirtovaihtoehtoja on kolme: 1. Ohjelma kysyy ensin keskipisteen ja sitten kaksi sädettä, jotka määrittävät akselien puolikkaat. Ellipsin säde muuttuu portaattomasti isoakselin puolikkaasta pikkuakselin puolikkaaseen. Toista sädettä annettaessa on vaihtoehtona dynaamisessa alasvetovalikossa Rotation. Siihen voi antaa kääntökulman: vinottain näkyvän ympyrän voi määritellä näin antamalla tason kaltevuuskulman. 2. Ohjelma kysyy ellipsin pääakselin päätepisteet. Toisen suunnan antaminen toimii kuten ensimmäisessä vaihtoehdossa.

44 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS Piirrä ellipsi käyttäen kumpaakin ylläkerrottua tapaa. Piirrä ensimmäinen antamalla keskipiste ja säteet kumpaankin suuntaan. Toisen piirrät vaihtoehdolla kaksi. -Piirrä ensin vaakasuora viiva. -Aloita sitten ellipsin piirto, valitse jälkimmäinen piirtotapa. -Näytä ellipsin pääakseliksi piirtämäsi viivan päätepisteet (Osnap päälle!) -Kun ohjelma pyytää toista sädettä, valitse dynaamisesta valikosta Rotation. -Anna kääntökulmaksi 45 astetta ja paina <Enter> 13 SYMBOLIT Symbolien käytön oppiminen on erittäin tärkeää. Jokaisessa CAD- kuvassa on ainakin muutama symboli. Tässä luvussa opetellaan tekemään ja käyttämään symboleja ja lisäämään niihin tekstitietoa - attribuutteja. Symbolit tai Blockit, kuten niitä AutoCAD- ohjelmassa kutsutaan, ovat yhteen liitettyjä piirustusalkioita. Alkioiden välille muodostetaan luja side, ne paketoidaan yhteen. Tällainen paketti voidaan lisätä yhdellä komennolla kuvaan, sitä voidaan siirtää tai peilata ja se voidaan myös poistaa kuvasta vain yhtä sen jäsentä osoittamalla. Olet jo tutustunut tällaisiin paketteihin mitoituskomentojen yhteydessä. Mitoitusalkio, samoin kuin leikkausviivoitus, on AutoCADin sisäinen blocki ja se koostuu useista piirustusalkioista. Paketti voidaan purkaa räjäyttämällä se osasiinsa. Blocki voi sisältää myös muita blockeja, jotka edelleen sisältävät blockeja. Toistuvat osat ja rakenteet kannattaa muodostaa blockeiksi. Tämä vähentää piirustustyötä, kun symbolia ei tarvitse piirtää kuin kerran. Piirustustiedoston viemä tilakin pienenee, kun symbolin sisältämät alkiot on määritelty vain kertaalleen kuvatietokannassa. Kun blockia muutetaan, sen jokainen esiintymä muuttuu samalla kertaa. Komponenttimäärityksiä voi näin kätevästi vaihtaa tarvittaessa. Symboleja on AutoCAD- ohjelmassa käytettävissä kolmenlaisia. Ensimmäinen on BLOCK- symboli. Nämä Blockit ovat aina paikallisia - ne liittyvät vain yhteen piirustukseen ja ovat käytettävissä ainoastaan siinä piirustuksessa, missä ne on määritelty. Symboli voi myös olla WBLOCK- tyyppinen itsenäinen piirustustieosto (* DWG), sillä jokainen AutoCAD piirustus on mahdollista kutsua käytettäväksi toisessa piirustuksessa. Tällaisia yleisiä blockeja voivat olla mm. Kone- elimet, skaalattavia blockeja. Piirrosmerkit, jotka skaalataan piirustuksen mittakaavan mukaan Arkit ja otsikkotaulut Eri suunnittelualojen symbolikirjastot on yleensä tehty WBLOCK- tyyppisillä symboleilla. Ne sisältävät paljon pieniä piirustustiedostoja, jotka on järjestetty hyvään järjestykseen. Symbolien löytymistä helpottaa sovelluskohtainen valikko tai hakuohjelma. Arkkitehdeillä symbolikirjastoissa on ovia, ikkunoita, valmiita detaljeja ja kalusteita. Sähkösuunnittelijalla on omat piirrosmerkkinsä samoin kuin LVI- suunnittelijallakin. Puiden ja pensaiden symboleita löytyy puutarhurille ja ihmisen kuvia ergonomiasuunnittelijoille. Kolmas symbolityyppi on ns. XREF- viittaustiedosto (External Reference). Nimensä mukaisesti se sijaitsee käsiteltävän piirustustiedoston ulkopuolella. XREF onkin viittaus toiseen piirustustiedostoon. Lisättäessä XREF kuvaan määritellään sen paikka, koko ja kuvan hakupolku. Joka kerran, kun piirustus

45 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I avataan, haetaan XREF- geometria uudestaan. Jos viittauksen sisältö on muuttunut, muuttuu myös sen ulkoasu avatussa piirustuksessa. Tämä on aika hyvä piirre työryhmätyöskentelyssä. XREF säästää myös piirustustiedoston tilaa, kun kuvassa on talletettuna vain paikka, koko ja tiedostonimi eikä satoja piirustusalkioita. Monissa yrityksissä onkin esim. piirustusarkit toteutettu XREF- viittauksina. Jos logo muuttuu, se päivittyy vanhoihinkin kuviin aina, kun ne uudestaan tulostetaan BLOCK- SYMBOLIN TEKEMINEN BLOCK komennolla teet objekteista SYMBOLIN. Blockeja voidaan tehdä joko protokuvaan tai kyseessä olevaan kuvaan sekä myös levylle sellaiseen hakemistoon, jossa ne ovat kaikkien käytössä missä piirustuksessa tahansa. Blockin voit tehdä valitsemalla Insert- valikosta Block Create. Anna blockille nimi (ei välilyöntejä ja erikoismerkkejä). Nimi voi olla aihetta kuvaava (esim. Mutteri_M8 on parempi kuin symb8). Kirjoita nimi Name- ruutuun. Osoita Blockin asennuspiste. (Base Point) Pisteeksi kannattaa valita jokin looginen piste kuten keskipiste tai vasen alanurkka. Usein voit osoittaa "Pick point" sopivan kohdan näytöltä. Jos tiedät koordinaatit, niin kirjoita ne X,Y,Zruutuihin. Valitse alkiot. "Select objects"- osoita blockiin tulevat alkiot. Retain jättää alkuperäiset paikalleen, Convert muuttaa alkuperäiset blockiksi ja Delete poistaa alkuperäiset kuvasta. Lisää kuvaus symbolista. Voit kirjoittaa lyhyen kuvauksen symbolista Description- ruutuun. Kun teet blockin tällä tavalla, niin se tulee ainoastaan kyseisen kuvan ominaisuudeksi. Jos haluat tehdä blockin tiedostoksi, jota voi käyttää laajemmin niin käytä WBLOCKtoimintoa WBLOCK- SYMBOLIT WBLOCK- komento toimii samoin kuin BLOCK- komentokin, paitsi se kysyy tiedoston nimeä. Valitut alkiot tallentuvat piirustustiedostoksi (*.DWG) ja näin tehtyä symbolia voidaan käyttää muissakin kuvissa. Kannattaa tehdä ensin BLOCKsymboli ja muuttaa se sitten WBLOCKiksi. WBLOCK- komento on helpoin kirjoittaa näppäimistöltä. Valitse Source- kohtaan Block ja kuvaan tehdyn valmiin Bloc- symbolin nimi.

46 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Valitse sopiva hakemisto (vaikka U:\CADKUVAT) ja kirjoita tiedoston nimi oikeaan paikkaan(file name and path). Tämä toiminto tekee piirustustiedoston, joka talletetaan edellä määrättyyn paikkaan INSERT Blockit tuodaan Insert toiminnolla. Käsky näyttää seuraavanlaisen ikkunan: Jos haluat liittää kuvaan blockin, joka on jo siinä määritelty tavalla tai toisella, valitse se Name- ikkunasta. Jos haluat liittää kuvatiedostona olevan Wblockin niin valitse Browse... Määrittele symbolin paikka Insertion point, mittakaava Scale ja kiertokulma Rotation. Valinta Specify On-screen antaa määrittää arvot dynaamisesti blockia lisättäessä. Yllä olevassa esimerkissä kohdistuspiste määritetään ruudulla, mittakaava on 1 ja kiertokulma on 0. Blocki tuodaan siis kuvaan näytöllä määriteltävään kohtaan alkuperäisen kokoisena ja samassa asennossa kuin sitä muodostettaessa. Jos blocki sisältää attribuutteja (alfanumeerista tietoa), ne kysytään lopuksi lomakkeella. Täytä arvot ja OK. Voit jättää kentän tyhjäksi jos et halua lisätä siihen mitään. Joskus attribuuttien arvot kysytään komentorivillä yksi kerrallaan. Muuta silloin muuttujan ATTDIA arvoksi 1. Kirjoita komentoriville : Command: attdia Enter new value for ATTDIA <0>: EXPLODE JA BLOCKIN MUUTTAMINEN EXPLODE komennolla PURAT symbolin määrityksen. On tilanteita, jolloin on pakko muokata symbolissa olevaa geometriaa. Komento pyytää valitsemaan objekteja. Hyväksymisen jälkeen symbolit hajoavat takaisin itsenäisiksi piirto- objekteiksi. Käsky on Modify Explode. Se kysyy objekteja, jotka haluat räjäyttää. Valitse räjäytettävät blockit ja paina Enter. Blockin sisäiset sidokset häviävät ja se on jälleen joukko piirustusalkioita. Myös polyline- objektit, mitta- objektit ja rasterikuviot saat purettua näin. Purkuoperaation jälkeen hajoitetun symbolin objekteja käsitellään kuten ennen symboliksi muodostamista. Voit muuttaa blockia toisenlaiseksi ja tallettaa sen uudestaan joko samalle tai eri nimelle. Jos haluat muuttaa blockia, lisää ensin yksi alkuperäinen blocki mittakaavassa 1 ja 0-kulmassa kuvaan. Räjäytä blocki ja tee sen jälkeen haluamasi muutokset. Valitse Block- käsky uudestaan ja anna blockille entinen nimi. Ohjelma kysyy halutaanko määrittää blocki uudelleen. Vastaa myöntävästi. HUOMAA!

47 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Kaikkien kuvassa olevien samannimisten blockien tulisi muuttua uudenlaiseksi. Kuvassa voi olla vain yhdenlaisia samannimisiä blockeja, koska ne kaikki viittaavat samaan alkioon piirustuksen blockitaulukossa.jos teet uuden symbolin samalla nimellä, kuin jo olemassa oleva, niin piirustuksessa sijaitsevat alkuperäiset muuttuvat viimeisen määrityksen mukaisiksi. Käytä harkiten symbolin uudelleenmääritystä! 13.5 ATTRIBUUTIT Attribuutit ovat AutoCADin symboleihin liittyviä tekstimuotoisia tietoja. Ne ovat ikään kuin muuttuvia tekstejä, joiden arvo kysytään joka kerran, kun symboli lisätään kuvaan. Olet ehkä jo kokeillut lisätä otsikkotaulun kuvaan. Siinä olevat tiedot ovat kaikki attribuutteja. Attribuutit voivat olla joko näkyviä tai näkymättömiä (Invisible). Näkymättömiä attribuutteja käytetään esimerkiksi joidenkin sovellusten osanumeroissa, joihin voidaan tallettaa komponentista paljonkin tietoa, esim. Standardi/ piirustusnumero, määrä, koko, hinta, valmistaja jne. Attribuutti määritetään Define Attributes - komennolla, joka löytyy Insert- valikosta Ikkunassa määritellään uudelle attribuutille nimi (Tag), kehote (Prompt) ja oletusarvo (Default). Viimeinen ei ole pakollinen. Loput määritykset liittyvät attribuutin ulkonäköön ja ne lienevät tuttuja tekstialkioista. Asennuspiste (Insertion Point) on parasta hakea Pick Point näppäimellä ja kuvaan osoittamalla. Kuva esittää yhtä esimerkkiä attribuutin määrittämiseksi. Siinä tekstin kohdistus on määritetty alas ja keskelle (Center), jotta eri mittaiset tekstit sopisivat yhtä hyvin lipun sisälle. Attribuutti ilmestyy kuvaan tekstinä, jonka sisältö on attribuutin nimi (Tag). Block- määritys tehdään nyt niin, että myös attribuutti otetaan mukaan, kun blockiin kuuluvia alkioita vallitaan.

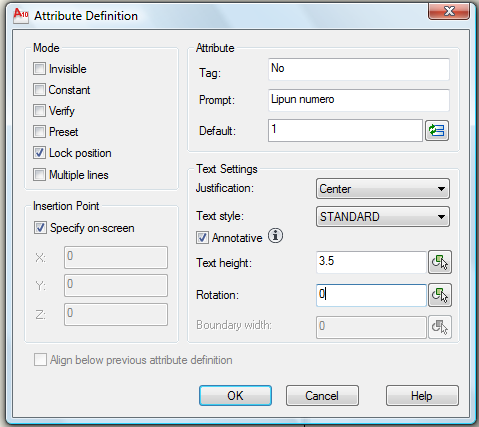

48 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Attribuutti otetaan mukaan symbolia muodostavien alkioiden joukkoon, kun alkioita valitaan. Kun symboli lisätään sitten kuvaan Insert- toiminnolla, attribuutin arvo kysytään valintaikkunassa. HUOMAA Jos haluat, että attribuuttien arvot esiintyvät valintaikkunassa jossain loogisessa järjestyksessä, poimi ne symbolia muodostettaessa yksitellen peräkkäin. Lopuksi voit käyttää esim Window- valintaa muihin piirustusalkioihin. Attribuuttien arvoa voi jälkeenpäin muuttaa tuplaklikkaamalla attribuutin sisältämää blockia kuvassa. Valintaikkuna avautuu ja siihen voidaan tehdä muutoksia tarpeen mukaan XREF- TIEDOSTOT XREF tulee sanoista external REFerence ja tällä tarkoitetaan toisen piirustustiedon linkittämistä kuvaan. Piirustustietoa ei liitetä suoraan käsiteltävään kuvaan, vaan siihen. lisätään vain osoite, josta kuva löytyy. XREF- tiedostot voidaan liittää kuvaan Insert- valikon Reference Attach valinnalla. Sieltä avautuu normaali tiedostojen avausikkuna, jonka jälkeen haluttu tiedosto asennetaan (Attachment) tai haetaan taustakuvaksi (Overlay) käsiteltävänä olevaan piirustukseen. Valitse haluttu linkitettävä tiedosto ja asenna se paikalleen samalla tavalla kuin asentaisit blockia. Viittaustiedostosta talletetaan sen hakupolku ja joka kerran kun piirustusta avataan, etsitään viittaustiedostoja samasta paikasta kuin ne on alun perin ladattu. Jos siirrät XREF- tiedoston muualle, kuvaan tulee vain teksti, jossa on viittaustiedoston nimi ja polku. Siirretyt viittaukset täytyy päivittää. Browse- painikkeen avulla. Jos lähetät kuvia, jotka sisältävät viittaustiedostoja, muista lähettää myös ne peruskuvan mukana. Viittaukset voi liittää osaksi peruskuvaa Bind- painikkeen avulla, mutta silloin linkki XREF- tiedostoon katoaa.

49 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUS Tee omia hitsaussymboleita, johon liitetään a-mitta attribuuttina. Hitsaussymbolin korkeus on 5 mm ja tekstin (attribuutti) 3.5 mm. Pienahitsi: Piirrä ensin symboliin kuuluva kolmio LINE-komennoilla. Lisää a-mitan attribuutti (Define Attribute) Muodosta symbolit blockeiksi (tai Wblockeiksi levykkeelle) Kokeile lisätä blockeja kuvaan ja muuttaa a- mitan arvoa. Tee lisää hitsaussymboleja. Tee vielä hitsaussaumaa osoittava viiteviiva symboliksi. Siihen voi liittää hitsausmenetelmää kuvaavan attribuutin HARJOITUS 2 Hammaspyörien työpiirustuksissa käytetään usein taulukoita esittämään hammastuksen mittoja, jotka eivät muuten mahdu kuvaan. Taulukossa ilmoitetaan esimerkiksi moduuli, hammasluku, perusprofiili, jakohalkaisija, profiilinsiirtokerroin, akseliväli ja vastapyörän hammasluku. Tee hammastustietojen taulukko mallin mukaan. Rivien tulisi olla 6 mm korkeita, leveyden saat päättää itse. Taulukossa tulisi olla tilaa yllä oleville otsikoille. Draw alasvetovalikossa on olemassa myös käsky taulukon tekemiseen: voit käyttää halutessasi sitä taulukon piirtämiseen. Taulukon tietoja voi syöttää silloin kenttiin eikä tarvitse kirjoittaa tekstinä. Oikeanpuoleinen sarake jätetään tyhjäksi attribuutteja varten. Lisää hammastustietoja varten attribuutit oikeanpuoleiseen sarakkeeseen. Muodosta taulukosta blocki, ja anna sille nimi HAMMASTUS. Lisää muutamia blockeja päällekkäin kuvaan ja täytä hammastustiedot attribuuttien arvoiksi.

50 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I STANDARDIPIIRTEET Tässä luvussa tutustutaan lyhyesti AutoCAD Mechanicalin standardipiirteisiin ja niiden käyttöön. Erilaisia komponentteja ja standardiosia on käytettävissä n , joten ihan kaikkia ei tässä esitellä. Standardiosat löytyvät Content- valikosta. Siinä on ryhmitelty erikseen kirjasto-osat ja niiden hallinta, kiinnittimet, reiät, akselille tulevat komponentit, muut komponentit ja lujuuslaskenta KIRJASTOT Library- paneelissa voidaan lisätä, muokata ja etsiä eri standardien mukaisia komponentteja ja tehdä myös omia vakio-osia. Niitä ei tässä yhteydessä käsitellä sen enempää, vaan keskitytään valmiisiin vakiopiirteisiin RUUVIT JA LIITOKSET Fasteners- paneelissa voidaan lisätä yksittäisiä ruuveja, muttereita, aluslevyjä, sokkia ym. kiinnitystarvikkeita. Screw Connection- toiminnolla voidaan suunnitella ruuviliitos ja koota sopivat kiinnityselimet sekä porata myös liitoksen vaatimat reiät kappaleisiin. Valmiit yhdistelmät voidaan tallettaa Screw Templates valikoimaan. Alla on esimerkki kuusiokoloruuvin M8 ja aluslevyn lisäämisestä piirustukseen. Liitettäviin kappaleisiin porataan vapaa- ja kierrereikä liitoksen kohtaan. Osaluettelotiedot näkyvät sinisinä täplinä piirustuksessa. Ne voidaan siirtää osanumeroon ja sieltä edelleen osaluetteloon.

51 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I REIÄT Holes- kohdassa voi lisätä reikiä kierteillä ja ilman. Sieltä löytyy myös ulkopuolisten kierteiden lisäämiseen tarkoitetut työkalut. Reiät voidaan lisätä joko sivu- tai yläkuvantona tarpeen mukaan. Upotusreikien tekoa varten kysytään myös upotukseen tulevan komponentin, esim. ruuvin tyyppi ja koko, jotta oikeanlainen upotus olisi mahdollista tehdä. Alla on esimerkki kartioupotuksella varustetun reiän poraamisesta. Siinä upotus tehdään ristipääruuvia (ISO ) M6 varten AKSELIT AutoCAD Mechanicalissa on erittäin monipuolinen akselimaisten kappaleiden piirtorutiini. Sen avulla voit piirtää sekä akselin että siihen kiinnittyvät vakio-osat kuten pidätinrenkaat, laakerit, mutterit, tiivisteet ja kiilat. Akselit määritellään vaihe kerrallaan. On helpointa lähteä vasemmasta reunasta ja määritellä pala kerrallaan ulkopinnan muoto Outer Contour. Esimerkiksi keskiöporaukset saa malliin Left Inner Contour ja Right Inner Contourvälilehtien takaa. Std.Parts - toiminnolla löytyy valikoima laakereita ym. komponentteja, jotka voi asentaa suoraan akselille,

52 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I MUUT KOMPONENTIT Tools- paneelissa on Power View- toiminto, jolla vakiokomponentista tai piirteestä voidaan tehdä toinen näkymä (esim. sivukuvannosta päätykuvanto tai päinvastoin). Tämä on kätevää, jos kokoonpanokuvassa on projektioita eri suunnista. Steel Shapes pitää sisällään erilaiset palkkiprofiilit, Springs jouset ja Chains/Belts ketjut hihnat ja niiden laskennat LASKENTA Lujuuslaskentapaneelissa voidaan laskea suljetun pinta-alan poikkipintasuureet (pinta-ala, jäyhyysmomentit ja reunaetäisyys)moment of Inertia- toiminnolla. Palkin taipuma erilaisten kuormien ja tukien vaikutuksesta voidaan määrittää Deflection Line- toiminolla. Tuloksina saadaan taulukko, jossa esitetään mm. varmuusluvut ja maksimijännitykset valitulla materiaalilla.

53 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I FEA- toiminnolla (Finite Element Analysis) voidaan laskea tasomaisen kappaleen jännitykset ja muodonmuutokset.

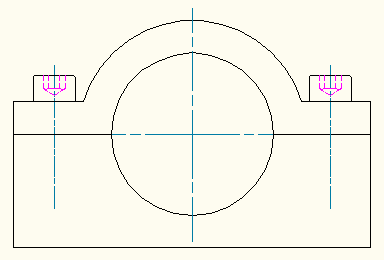

54 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I HARJOITUSTEHTÄVÄ 7. KOKOONPANOPIIRUSTUKSET 15.1 TAVOITE Tämän harjoituksen jälkeen osaat tehdä kokoonpanopiirustuksia ja osaluetteloita. Osaat myös siirtää tietoa piirustuksesta toiseen KÄSITELTÄVÄT ASIAT Piirustusalkioiden kopiointi kuvasta toiseen Osanumeroiden lisääminen Osaluettelon lisääminen 15.3 BLOCKIT JA LEIKEPÖYTÄ Piirustustietoa voidaan siirtää kuvasta toiseen tekemällä ensin siirrettävästä tiedosta WBLOCK:in työhakemistoon ja lisäämällä sitten tämä tiedosto INSERT- toiminnolla vastaanottavaan kuvaan. Helpompi tapa on siirtää tiedot leikepöytää käyttäen. (Ctrl-C ja Ctrl-V). Teemme nyt kokoonpanopiirustuksen ja osien työpiirustukset käyttämällä samaa geometriaa hyväksi eri työvaiheissa. Lähtökohtana on putkipuristimen ns. layout kuva (luonnos, uloslyönti), jossa on hahmoteltu tuotteen perusmuoto ja päämitat. Layout kuva avataan verkosta ja sitä käytetään ensin osakuvien tekoon. Osakuvista vuorostaan siirretään geometria leikepöydän kautta kokoonpanoon. Kokoonpanokuvaan lisätään osanumerot ja osaluettelo HARJOITUS Avaa layout - kuva annetusta hakemistosta. Avaa tyhjä piirustus käyttäen ACADISO_VAMK.DWT - prototyyppikuvaa. Asettele ikkunat rinnakkain sopivasti, että näet molemmat ikkunat kokonaan.

55 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Alkioiden kopiointi Valitse Layout- kuvasta puristimen yläpuolen piirustusalkiot, reikä ja keskiviivat. Mukana tulee ylimääräistäkin, mutta niistä selviää trimmaamalla. Paina Ctrl-C ja valitut alkiot kopioituvat leikepöydälle. Siirry uuteen, tyhjään kuvaan. Paina Ctrl-V ja alkiot ilmestyvät kursorin kohtaan. Osoita lisäyspiste. Sinulla on nyt kopio puristimen yläosan muodosta. Tee mitoitettu työpiirustus puristimen yläosasta. Ruuvien koko on M8. Tee tarvittavat vapaareiät sen mukaisesti käyttäen Hole- toimintoja Content-paneelista Alaosa kopioimalla Tee alaosan työpiirustus ensimmäisestä kuvasta kopioimalla. Siinähän vain läpireikä muuttuu kierrereiäksi ja asento kääntyy toisinpäin sekä alareunan muoto suoristuu. Talleta ensin kuva Save As -

56 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I toiminnolla, jotta et vahingossa hävittäisi yläosan piirustusta. Muokkaa sitten tästä uudesta kuvasta alaosan työpiirustus. Muista päivittää myös otsikkotaulu. Talleta myös alaosan kuva Kokoonpanopiirustus Tee vielä yksi uusi kuva. Siirrä nyt puristimen kummatkin puolet leikepöydän kautta uuteen kokoonpanokuvaan. Hae ruuvin kannan kuva Content-valikon Fastener- kohdasta ja kopioi se myös toiselle puolelle. Kokoonpanokuvaan ei tarvitse tuoda mittoja, pelkkä geometria ja keskiviivat riittävät. Kokoonpanokuvaan lisätään arkki ja otsikkotaulu. Osanumerot Autodesk Mechanicalissa on valmiit rutiinit osanumeroiden ja - luetteloiden tekoon. Osat merkitään ensin Part Reference- blockilla, joka kiinnitetään osaan ja joka sisältää osaluetteloon tulevat tiedot. Standardiosissa se on jo valmiina, mutta itse piirrettyihin se pitää lisätä. Lomakkeelle täydennetään osan nimi, nimitys, standardi (piirustusnumero), materiaali ym. tiedot. Nämä voidaan sitten suoraan käyttää osanumeroissa ja -luettelossa. Osanumerot tehdään Balloonstoiminnolla. Osoita Part Referenceblockia ja pallon paikkaa. Paina Enter, niin osapallo ilmestyy osoitettuun paikkaan. Samalla osan tiedot kopioituvat osapalloon.

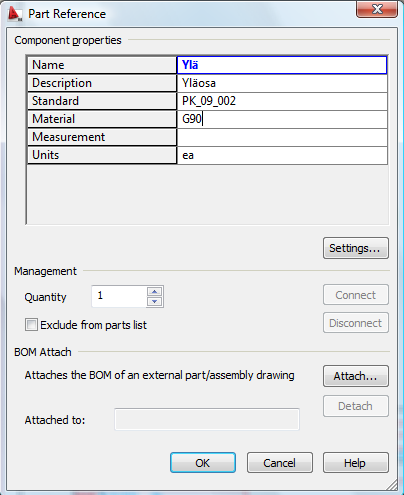

57 A U T O C A D - M E C H A N I C A L P E R U S K U R S S I Osaluettelo Osaluettelo muodostetaan piirustuksessa olevista Part Reference- blockeista automaattisesti. Parts List toiminnolla. Se näyttää ensin osaluettelon lomakkeella ja sitten lisää sen piirustuksessa osoitettuun paikkaan.
