1 Geologian Päivä Nuuksio Kallioperän ruhjevyöhykkeet Nuuksiossa ja lähiympäristössä Teemu Lindqvist Pietari Skyttä HY Geologia Taustakuva: Copyright Pietari Sky 1

2 Kallioperä koostuu mekaanisilta ominaisuuksiltaan erilaisista kappaleista Litosfäärilaattojen liikkeet aiheuttavat kallioperään jännityksiä, joiden suuruudet vaihtelevat suunnan mukaan Kuva H. Fossen 2

3 Esimerkki heterogeenisen jännityskentän vaikutuksesta Kuvat: Copyright Pietari Skyttä 3

4 RUHJEVYÖHYKE Ruhjevyöhyke on vyöhyke, jossa kallioperä on muokkautunut eli deformoitunut kapeahkoa, tasomaista pintaa pitkin Ympäröivä kivi on vyöhykkeeseen nähden huomattavasti heikommin tai ei ollenkaan deformoitunut Kuvat: Copyright Pietari Skyttä Kuvassa erilaisia siirroksia 4

5 Ruhjevyöhyke esiintyy harvoin itsenäisesti, tavallisesti se on osa suurempaa siirrossysteemiä - vas. kuvassa kaavakuva Intian ja Aasian laattojen törmäykseen liittyvästä siirrossysteemistä ja oikealla vastaavanlaisesta rakenteesta LänsiYhdysvalloista (Kuvat H. Fossen & Google Earth) 5

6 Kun deformaaatio tapahtuu korkeassa lämpötilassa, tapahtuu mm. poimutusta Kuva: Copyright Pietari Skyttä 6

7 Kun lämpötila on alhaisempi, muodonmuutos on hauraampaa >> kivet murtuvat ja jauhautuvat Kuvat: Copyright Timo Kilpeläinen 7

8 Pienessä mittakaavassakin murtumisella on tietty systematiikka Tensioraot Hiertoraot Kuvat: Copyright Pietari Skyttä 8

9 Esimerkki hiertorakojen muodostamasta kiilarakosysteemistä Kuva: Copyright Pietari Skyttä 9

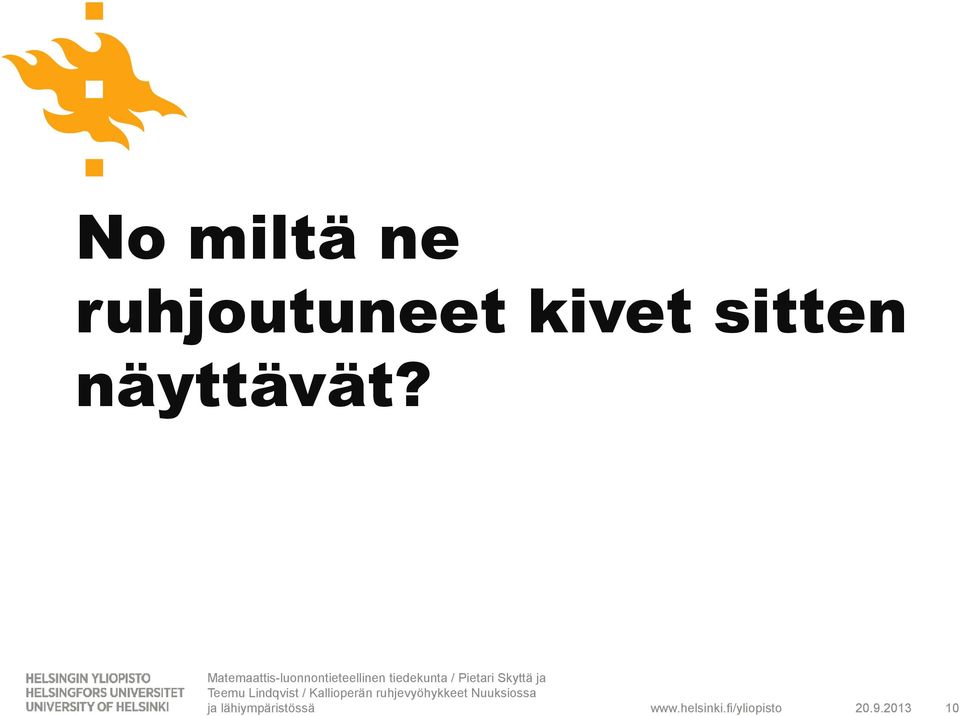

10 No miltä ne ruhjoutuneet kivet sitten näyttävät? 10

11 Myloniittiutuminen Hauras ruhjoutuminen LÄHTÖKIVI Copyright: Pietari Skyttä Lähde: Wikipedia Copyright: Pietari Skyttä Copyright: Timo Kilpeläinen Esimerkki kiven rakenteen muokkautumisesta ruhjevyöhykkeessä 11

12 Onpa meidän kallioperässämme jälkiä myös maanjäristyksistä! Pseudotakyliitti eli maanjärityskivi Kuva: Copyright Pietari Skyttä 12

13 Nuuksion alueen ruhjevyöhykkeet 13

14 Paljastumilla havaittuja rakenteita Jyrkänteen suuntainen rakoilu Rakoilu ja siihen liittyvä Graniittia leikkaava muuttuminen maasälpäporfyyriuoni Kuvat: Copyright Pietari Skyttä 14

15 Leikkaavat juonet ja niiden kanssa Graniitin loiva-asentoista raitaisuutta leikkaava kiilarakoiluyhdensuuntainen rakoilu (kuvan oik. reuna) Kuvat: Copyright Pietari Skyttä 15

16 Ruhjevyöhykkeiden systematiikkaa Nuuksiossa Nuuksion alueen kallioperä koostuu etupäässä graniittista (Kuva A), joka on kivisulasta kiteytynyttä ja näin ollen suuntautumatonta kiveä. Tämän vuoksi Nuuksion graniittialueen ruhjevyöhykkeiden suuntia määrittelevät kivimassan sisäisten ominaisuuksien sijaan ennen kaikkea suuremmat alueelliset piirteet. Näistä oleellisin on kuvan A rapakivigraniitteja rajaava suuri ruhjevyöhyke (SW-NE, X kuvassa B), jonka kanssa yhdensuuntainen, jääkausien synnyttämä reunamuodostuma ( Z kuvassa B) on mitä todennäköisimmin syntynyt vastaavaan ruhjevyöhykkeeseen. Yleistäen voidaan sanoa, että Nuuksion alueen ruhjevyöhykkeiden suuntaukset ovat seurausta kallioperän Kuvat: jännitystilan Copyright Pietari Skyttä jakaantumisestateemu kahden edellämainitun suurrakenteen välillä. Eksursion ruhje = Lindqvist / Kallioperän ruhjevyöhykkeet Nuuksiossa 16 Y

17 Nuuksion alueella esiintyvien siirrosten oletetaan olevan normaalisiirroksia, joissa voi esiintyä myös vasenkätinen komponentti Yleisimmin esiintyvät siirrokset leikkaavat Svekofennisiä (1,9-1,8 Ga) rakenteita. Siirrosten kulku vaihtelee WNW:stä NNW:iin Kuvat: Copyright Pietari Skyttä 17

18 Koko Etelä-Suomen mittakaavassa voidaan havaita, että Nuuksion granittia rajaavat lounais-koillis -suuntaiset siirrokset ovat varsin yleisiä ja merkittäviä myös koko kallioperän kehityshistorian kannalta. Huomattavaa on myös, että hauraat rakenteet, mukaan lukien ruhjevyöhykkeet, syntyvät tavallisesti juuri Kuva: Copyright Väisänen & Skyttä 200 tämänkaltaisten siirrosten aktivoituessa uudelleen. 18
