MAATUILLA VARUSTETTU PANORAMIC

Transkriptio

1 MERLO AN HISTORIC ITALIAN COMPANY MAATUILLA VARUSTETTU PANORAMIC FI

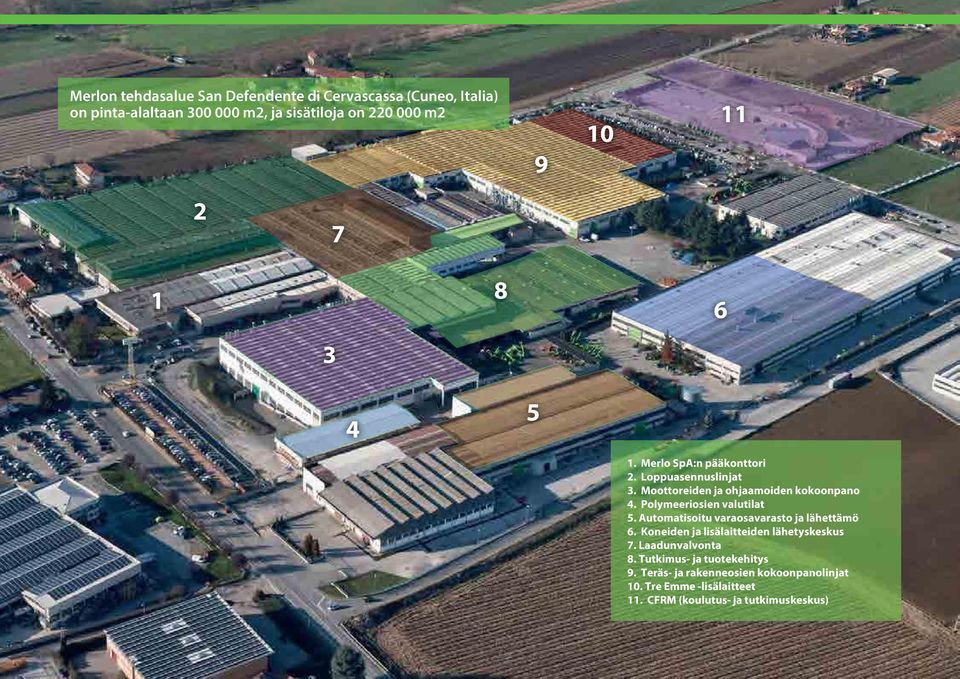

2 Merlon tehdasalue San Defendente di Cervascassa (Cuneo, Italia) on pinta-alaltaan m2, ja sisätiloja on m Merlo SpA:n pääkonttori 2. Loppuasennuslinjat 3. Moottoreiden ja ohjaamoiden kokoonpano 4. Polymeeriosien valutilat 5. Automatisoitu varaosavarasto ja lähettämö 6. Koneiden ja lisälaitteiden lähetyskeskus 7. Laadunvalvonta 8. Tutkimus- ja tuotekehitys 9. Teräs- ja rakenneosien kokoonpanolinjat 10. Tre Emme -lisälaitteet 11. CFRM (koulutus- ja tutkimuskeskus)

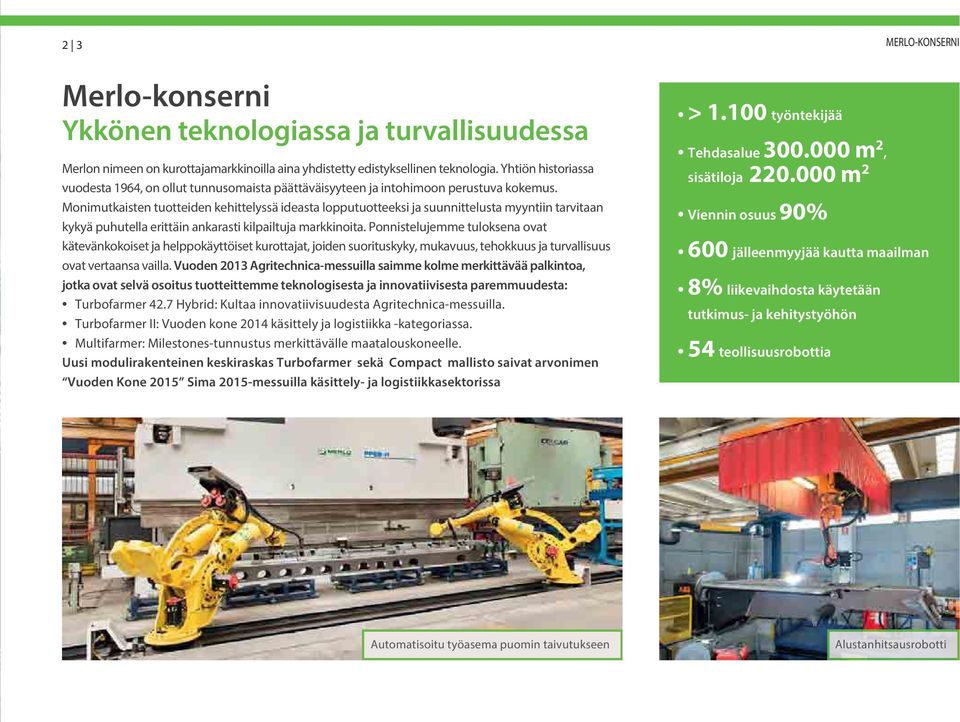

3 2 3 MERLO-KONSERNI Merlo-konserni Ykkönen teknologiassa ja turvallisuudessa Merlon nimeen on kurottajamarkkinoilla aina yhdistetty edistyksellinen teknologia. Yhtiön historiassa vuodesta 1964, on ollut tunnusomaista päättäväisyyteen ja intohimoon perustuva kokemus. Monimutkaisten tuotteiden kehittelyssä ideasta lopputuotteeksi ja suunnittelusta myyntiin tarvitaan kykyä puhutella erittäin ankarasti kilpailtuja markkinoita. Ponnistelujemme tuloksena ovat kätevänkokoiset ja helppokäyttöiset kurottajat, joiden suorituskyky, mukavuus, tehokkuus ja turvallisuus ovat vertaansa vailla. Vuoden 2013 Agritechnica-messuilla saimme kolme merkittävää palkintoa, jotka ovat selvä osoitus tuotteittemme teknologisesta ja innovatiivisesta paremmuudesta: Turbofarmer 42.7 Hybrid: Kultaa innovatiivisuudesta Agritechnica-messuilla. Turbofarmer II: Vuoden kone 2014 käsittely ja logistiikka -kategoriassa. Multifarmer: Milestones-tunnustus merkittävälle maatalouskoneelle. Uusi modulirakenteinen keskiraskas Turbofarmer sekä Compact mallisto saivat arvonimen Vuoden Kone 2015 Sima 2015-messuilla käsittely- ja logistiikkasektorissa > työntekijää Tehdasalue m 2, sisätiloja m 2 Viennin osuus 90% 600 jälleenmyyjää kautta maailman 8% liikevaihdosta käytetään tutkimus- ja kehitystyöhön 54 teollisuusrobottia Automatisoitu työasema puomin taivutukseen Alustanhitsausrobotti

4 Monipuolinen ja turvallinen. Merlo-kurottajat sopivat kaikille urakoitsijoille ja vuokrakoneyhtiöille

5 4 5 EDUT Maatuilla varustettu Panoramic Täydellinen kurottajamallisto Merlo perustettiin valmistamaan tuotteita rakennus- ja maansiirtotöihin ja yhtiö on aina investoinut teknologiaan ja uusiin järjestelmiin, joiden tarkoituksena on parantaa turvallisuutta, mukavuutta ja tuottavuutta. Tänään voimme ylpeänä esitellä uuden maatuin varustetun Panoramic-sukupolven, jossa näkyy vuonna 1964 alkaneen toiminnan myötä kertyneen kokemuksen voima. + Käyttömukavuus Luokkansa tilavin ohjaamo + Turvallisuus Ohjaamo täyttää ROPS- ja FOPS-tason II vaatimukset* M CDC Dynaaminen kuormanvalvonta vakiona + Monipuolisuus Toisistaan riippumattomat ja ulkomittojen sisällä olevat maatuet Kallistuskulman korjaus Puomin sivuttaissiirto Merlon patentoima ainutlaatuinen ratkaisu + Suorituskyky Moottorit: 75 hv (perusmallit - Tier 3) ja 101 hv (Plus-mallit - Tier 4 Interim) * EN ISO 3449/2008, suojaustaso II (normin korkein suojaustaso, vastaa 227 kg:n esineen pudotusta 5,22 metrin korkeudesta) Ohjaamo mm suurin luokassaan Ulkomittojen sisällä olevat maatuet 4 nostokorkeutta m 2 nostokykyä: 3,8 ja 4,0 tonnia Alustan vaakaus ja puomin sivuttaissiirto vakiona

6 Monipuolinen, helppokäyttöinen ja suorituskykyinen suoriutumaan kaikista tehtävistä tarkasti ja nopeasti

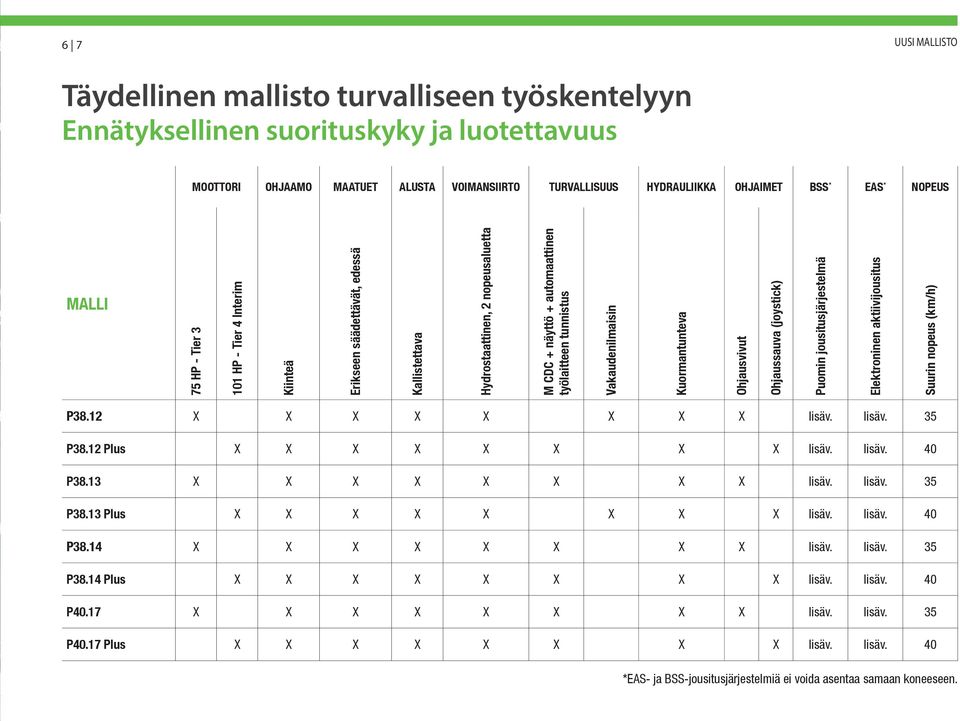

7 6 7 UUSI MALLISTO Täydellinen mallisto turvalliseen työskentelyyn Ennätyksellinen suorituskyky ja luotettavuus MOOTTORI OHJAAMO MAATUET ALUSTA VOIMANSIIRTO TURVALLISUUS HYDRAULIIKKA OHJAIMET BSS * EAS * NOPEUS MALLI 75 HP - Tier HP - Tier 4 Interim Kiinteä Erikseen säädettävät, edessä Kallistettava Hydrostaattinen, 2 nopeusaluetta M CDC + näyttö + automaattinen työlaitteen tunnistus Vakaudenilmaisin Kuormantunteva Ohjausvivut Ohjaussauva (joystick) Puomin jousitusjärjestelmä Elektroninen aktiivijousitus Suurin nopeus (km/h) P38.12 X X X X X X X X lisäv. lisäv. 35 P38.12 Plus X X X X X X X X lisäv. lisäv. 40 P38.13 X X X X X X X X lisäv. lisäv. 35 P38.13 Plus X X X X X X X X lisäv. lisäv. 40 P38.14 X X X X X X X X lisäv. lisäv. 35 P38.14 Plus X X X X X X X X lisäv. lisäv. 40 P40.17 X X X X X X X X lisäv. lisäv. 35 P40.17 Plus X X X X X X X X lisäv. lisäv. 40 *EAS- ja BSS-jousitusjärjestelmiä ei voida asentaa samaan koneeseen.

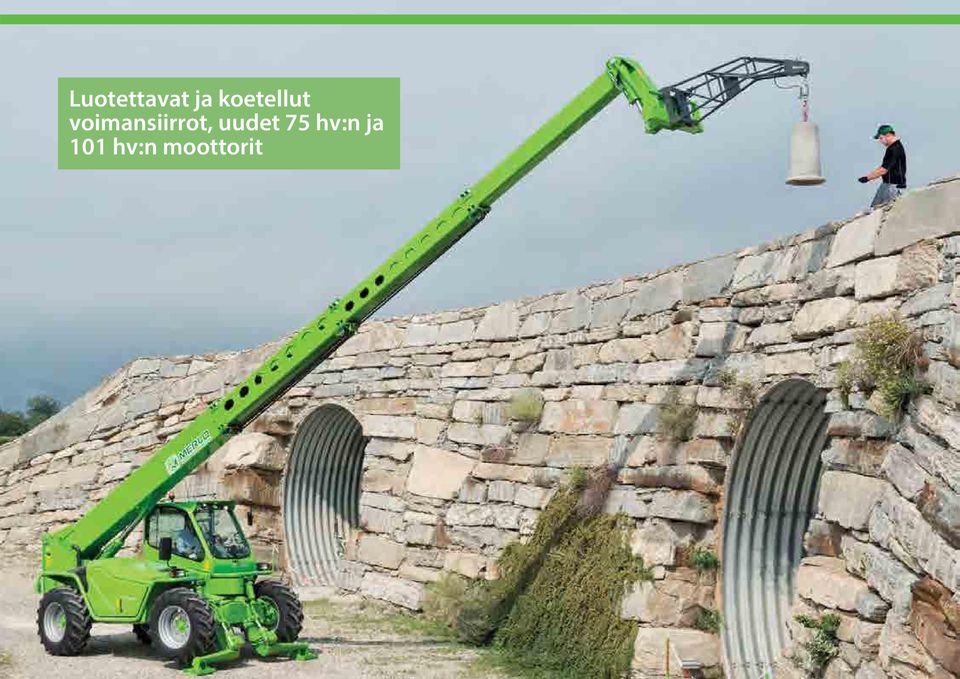

8 Luotettavat ja koetellut voimansiirrot, uudet 75 hv:n ja 101 hv:n moottorit

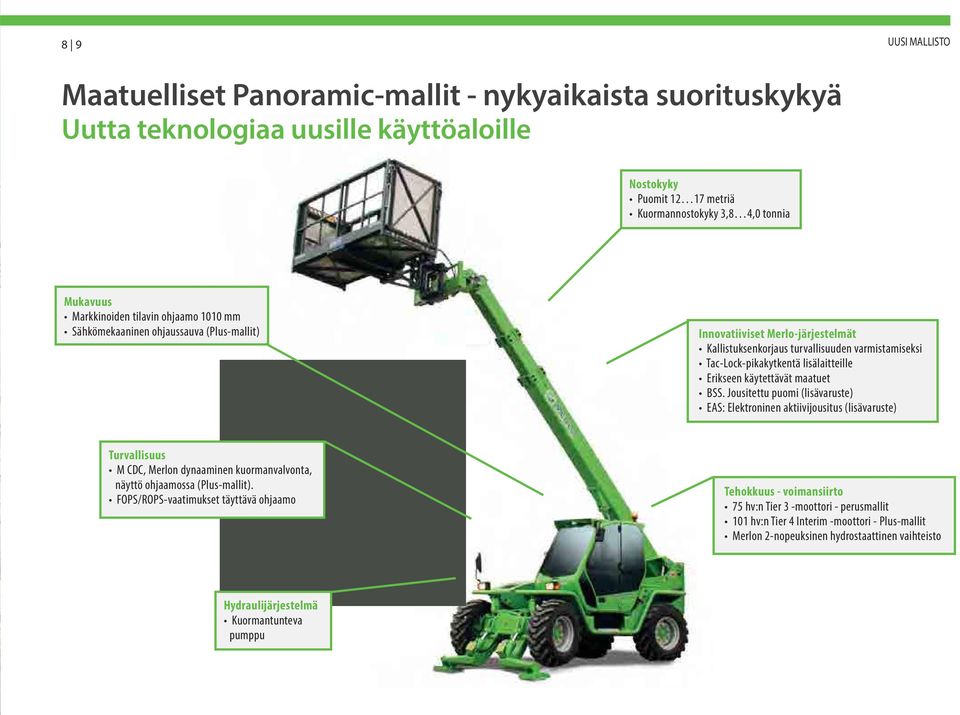

9 8 9 UUSI MALLISTO Maatuelliset Panoramic-mallit - nykyaikaista suorituskykyä Uutta teknologiaa uusille käyttöaloille Nostokyky Puomit metriä Kuormannostokyky 3,8 4,0 tonnia Mukavuus Markkinoiden tilavin ohjaamo 1010 mm Sähkömekaaninen ohjaussauva (Plus-mallit) Innovatiiviset Merlo-järjestelmät Kallistuksenkorjaus turvallisuuden varmistamiseksi Tac-Lock-pikakytkentä lisälaitteille Erikseen käytettävät maatuet BSS. Jousitettu puomi (lisävaruste) EAS: Elektroninen aktiivijousitus (lisävaruste) Turvallisuus M CDC, Merlon dynaaminen kuormanvalvonta, näyttö ohjaamossa (Plus-mallit). FOPS/ROPS-vaatimukset täyttävä ohjaamo Tehokkuus - voimansiirto 75 hv:n Tier 3 -moottori - perusmallit 101 hv:n Tier 4 Interim -moottori - Plus-mallit Merlon 2-nopeuksinen hydrostaattinen vaihteisto Hydraulijärjestelmä Kuormantunteva pumppu

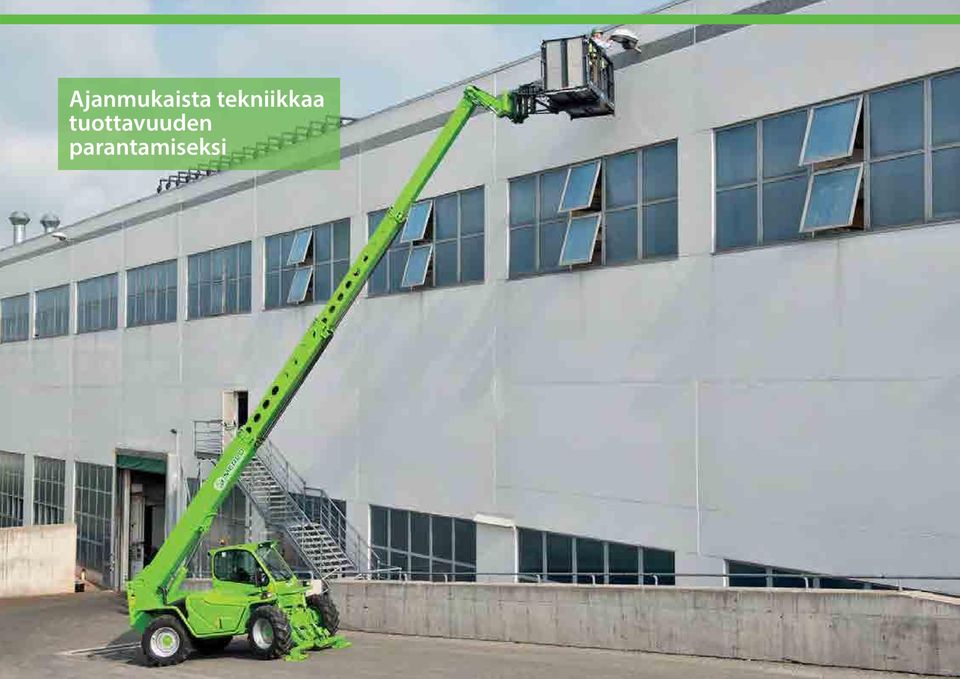

10 Ajanmukaista tekniikkaa tuottavuuden parantamiseksi

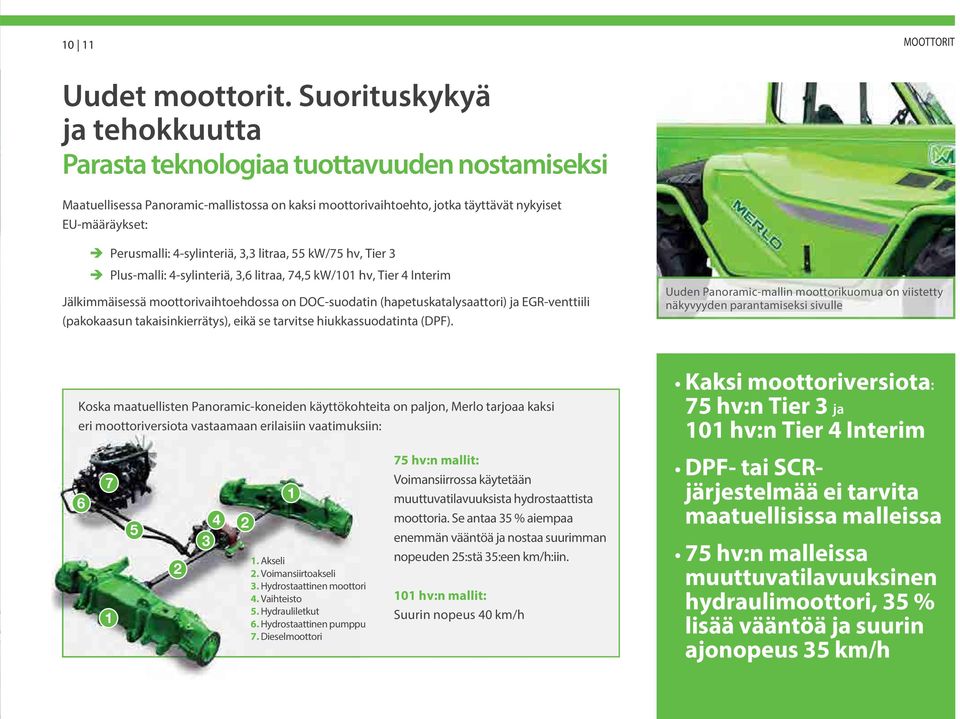

11 10 11 MOOTTORIT Uudet moottorit. Suorituskykyä ja tehokkuutta Parasta teknologiaa tuottavuuden nostamiseksi Maatuellisessa Panoramic-mallistossa on kaksi moottorivaihtoehto, jotka täyttävät nykyiset EU-määräykset: Perusmalli: 4-sylinteriä, 3,3 litraa, 55 kw/75 hv, Tier 3 Plus-malli: 4-sylinteriä, 3,6 litraa, 74,5 kw/101 hv, Tier 4 Interim Jälkimmäisessä moottorivaihtoehdossa on DOC-suodatin (hapetuskatalysaattori) ja EGR-venttiili (pakokaasun takaisinkierrätys), eikä se tarvitse hiukkassuodatinta (DPF). Uuden Panoramic-mallin moottorikuomua on viistetty näkyvyyden parantamiseksi sivulle Koska maatuellisten Panoramic-koneiden käyttökohteita on paljon, Merlo tarjoaa kaksi eri moottoriversiota vastaamaan erilaisiin vaatimuksiin: Kaksi moottoriversiota: 75 hv:n Tier 3 ja 101 hv:n Tier 4 Interim Akseli 2. Voimansiirtoakseli 3. Hydrostaattinen moottori 4. Vaihteisto 5. Hydrauliletkut 6. Hydrostaattinen pumppu 7. Dieselmoottori 75 hv:n mallit: Voimansiirrossa käytetään muuttuvatilavuuksista hydrostaattista moottoria. Se antaa 35 % aiempaa enemmän vääntöä ja nostaa suurimman nopeuden 25:stä 35:een km/h:iin. 101 hv:n mallit: Suurin nopeus 40 km/h DPF- tai SCRjärjestelmää ei tarvita maatuellisissa malleissa 75 hv:n malleissa muuttuvatilavuuksinen hydraulimoottori, 35 % lisää vääntöä ja suurin ajonopeus 35 km/h

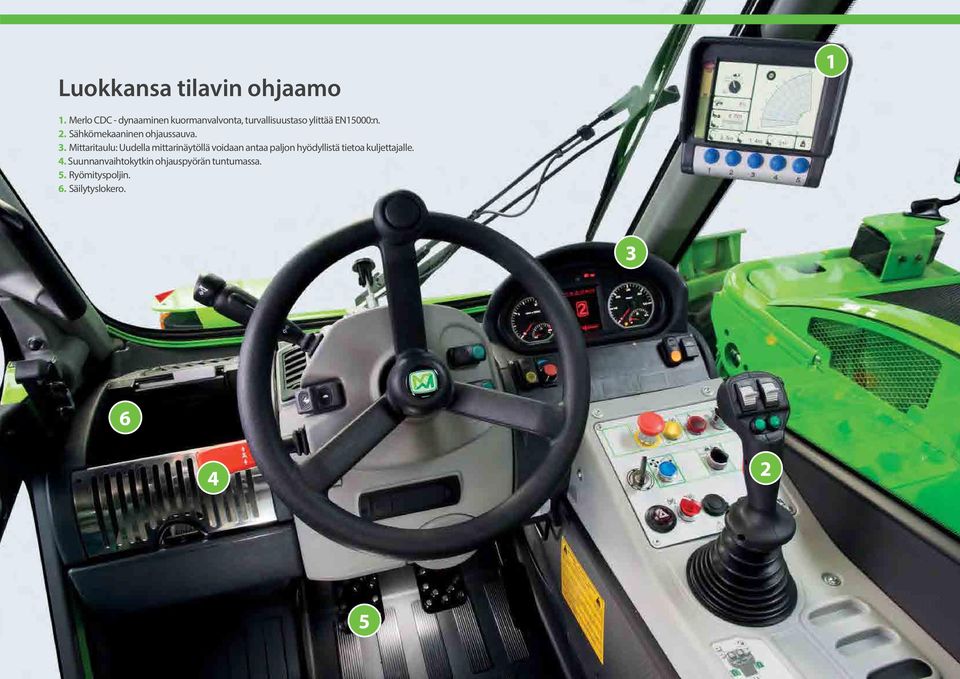

12 Luokkansa tilavin ohjaamo 1 1. Merlo CDC - dynaaminen kuormanvalvonta, turvallisuustaso ylittää EN15000:n. 2. Sähkömekaaninen ohjaussauva. 3. Mittaritaulu: Uudella mittarinäytöllä voidaan antaa paljon hyödyllistä tietoa kuljettajalle. 4. Suunnanvaihtokytkin ohjauspyörän tuntumassa. 5. Ryömityspoljin. 6. Säilytyslokero

13 12 13 OHJAAMO Ennätyksellinen ohjaamo on nyt uudenaikaisempi kuin koskaan Kuljettajalle on vakiovarusteena tarjolla enemmän tilaa Leveydeltään 1010 mm se on suurin luokassaan. Sisäänkäyntiä helpottaa suuri ovi (770 mm), jonka avattavalla ikkunalla voi tehokkaasti tuulettaa ohjaamoa.panoramic-mallinimi tuli alun perin ohjaamon erinomaisesta näkyvyydestä, ja se onkin ollut ylpeyden aiheena Merlon sivumoottorisissa kurottajissa kautta aikain. Ilmastointijärjestelmä huolehtii siitä, että ohjaamossa on ihanteellinen +22 C:een lämpötila. Teleskooppipuomin ja kytkentäkelkan ohjauksille Merlo tarjoaa kaksi vaihtoehtoa: Perusmalli: Vivut ja turvapainikkeet (kuva oik. ylh.) Plus: Sähkömekaaninen ohjaussauva (kuvat s. 12, kohta 2 ) 1 2 Perusmalli: Vivut puomin, kytkentäkelkan, työlaitteen ja puomin sivuttaissiirron ohjauksille Luokkansa tilavin ohjaamo Erinomainen näkyvyys joka suuntaan ROPS- ja FOPS-suojaus Puomin ja kelkan ohjaukset: Poikittaiskulman korjauskytkin ohjaussauvan etupaneelissa Sivuohjauspaneeli: 1 Ohjaustavan valintavipu 2 Maatukien ohjauskytkimet Perusmalli: ohjausvivuilla Plus: sähkömekaaninen ohjaussauva Ergonomiset ja intuitiiviset maatukien ja kallistuksen ohjaukset Huom.: Perusversio kori- ja/tai radio-ohjauksella toimitetaan varustettuna ohjaussauvalla, näytöllä ja työlaitteen tunnistuksella

14 M CDC-järjestelmään kuuluu näyttö ja automaattinen työlaitteen tunnistus Merlon keksimä M CDCjärjestelmä varmistaa aina parhaan turvallisuuden

15 14 15 MERLON DYNAAMINEN KUORMANVALVONTA Merlon dynaaminen kuormanvalvonta Turvallisuus vakiona kaikille Turvallisuus kuuluu Merlo-konsernin keskeisiin arvoihin ja tämä periaate johti myös M CDCjärjestelmän kehittämiseen. Tavoitteena on varmistaa, että jokainen koneen käyttäjä voi täysin turvallisesti hyödyntää kurottajan ja käytössä olevan työlaitteen suomat mahdollisuudet. Perusmalli: M CDC-järjestelmä (Light), led-vakaudenilmaisin oikeassa tuulilasin pilarissa Plus-malli: M CDC-järjestelmä, näyttö ohjaamossa Jälkimmäinen järjestelmä varmistaa kytketyn laitteen* automaattisen tunnistuksen ja kalibroi suoritusarvot laitekohtaisen kuormituskaavion mukaan. Käyttäjä voi milloin tahansa tarkastaa koneen dynaamisen tasapainon näytöllä olevasta merkkivalosta tai ohjaamon oikeaan etupalkkiin sijoitetusta liikennevaloilmaisimesta. Jos ajettu liike voi vaarantaa kurottajan vakauden, M CDC -järjestelmä lukitsee puomin ja estää liikkeet, jotka voivat pahentaa tilannetta. Peruutuskamera (lisävaruste) Automaattinen kytketyn laitteen tunnistus Turvallisuutta, joka ylittää jopa EN15000 standardin EN EN EN Anturi kytkettävässä laitteessa Anturi kytkentäkelkassa 75 hv:n mallit: M CDC (Light), led-vakaudenilmaisin 101 hv:n mallit: M CDC, näyttö ja automaattinen kytketyn laitteen tunnistus* * Koskee Merlon valmistamia laitteita, joissa on M CDC -anturi.

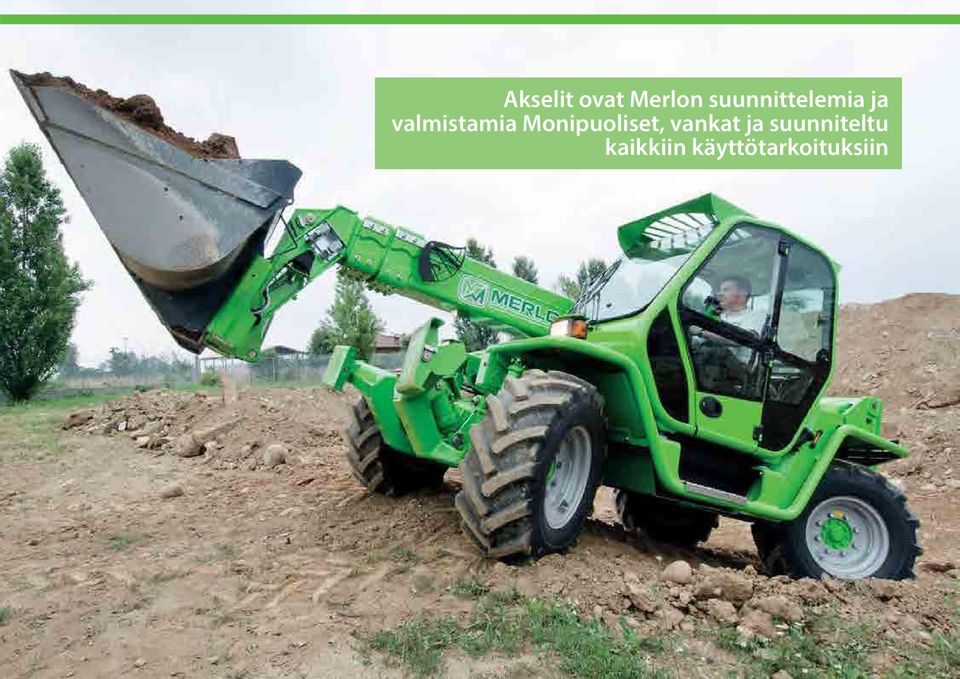

16 Akselit ovat Merlon suunnittelemia ja valmistamia Monipuoliset, vankat ja suunniteltu kaikkiin käyttötarkoituksiin

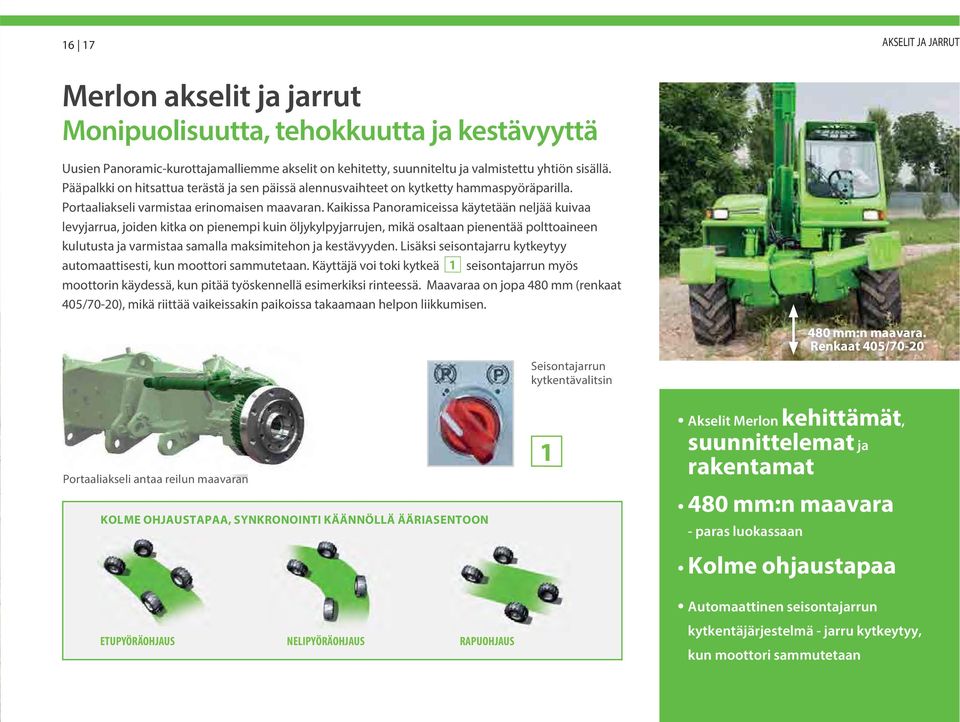

17 16 17 AKSELIT JA JARRUT Merlon akselit ja jarrut Monipuolisuutta, tehokkuutta ja kestävyyttä Uusien Panoramic-kurottajamalliemme akselit on kehitetty, suunniteltu ja valmistettu yhtiön sisällä. Pääpalkki on hitsattua terästä ja sen päissä alennusvaihteet on kytketty hammaspyöräparilla. Portaaliakseli varmistaa erinomaisen maavaran. Kaikissa Panoramiceissa käytetään neljää kuivaa levyjarrua, joiden kitka on pienempi kuin öljykylpyjarrujen, mikä osaltaan pienentää polttoaineen kulutusta ja varmistaa samalla maksimitehon ja kestävyyden. Lisäksi seisontajarru kytkeytyy automaattisesti, kun moottori sammutetaan. Käyttäjä voi toki kytkeä 1 seisontajarrun myös moottorin käydessä, kun pitää työskennellä esimerkiksi rinteessä. Maavaraa on jopa 480 mm (renkaat 405/70-20), mikä riittää vaikeissakin paikoissa takaamaan helpon liikkumisen. Seisontajarrun kytkentävalitsin 480 mm:n maavara. Renkaat 405/70-20 Portaaliakseli antaa reilun maavaran KOLME OHJAUSTAPAA, SYNKRONOINTI KÄÄNNÖLLÄ ÄÄRIASENTOON 1 Akselit Merlon kehittämät, suunnittelemat ja rakentamat 480 mm:n maavara - paras luokassaan Kolme ohjaustapaa ETUPYÖRÄOHJAUS NELIPYÖRÄOHJAUS RAPUOHJAUS Automaattinen seisontajarrun kytkentäjärjestelmä - jarru kytkeytyy, kun moottori sammutetaan

18 Kätevät ja turvalliset siirto- ja maatukijärjestelmät. Kehitetty turvallisen työskentelyn mahdollistamiseksi

19 18 19 SIVUTTAISSIIRTO JA VAKAUTUS Maatuet ja sivuttaiskulma Parempi tarkkuus - parempi tuottavuus, mukavuus ja turvallisuus Merlo on kehittänyt (ja patentoinut) alustan, joka mahdollistaa puomin siirron sivusuunnassa 870 mm:llä. Käyttäjä voi sijoittaa kuorman tarkasti tarvitsematta siirtää konetta: järjestelmä säästää aikaa, vähentää stressiä ja parantaa koneen tuottavuutta. Kaltevalla alustalla kuljettaja voi korjata sivusuuntaista kulmaa jopa 10 % kumpaankin suuntaan, ja yhdessä maatukien käytön kanssa peräti 24 %, minkä ansiosta puomi voidaan kurottaa suorassa kulmassa kohteeseen täysin turvallisesti. Maatuet muodostavat yhtenäisen rakenteen etuakselin kanssa ja ovat aina koneen ulkomittojen sisällä ja varmistavat siten mahdollisimman pienen tilantarpeen ahtaissakin kohteissa. Kallistusjärjestelmä asentokulman korjaukseen Puomin sivuttaissiirto Merlon patentoima puomin sivuttaissiirto Alustan ja maatukien yhteisvaikutus vaakaukseen jopa 24 % turvallisuuden maksimoimiseksi 870 mm Sivuttaiskulman säädön ja maatukien yhteisvaikutus ± 24% Puomin jousitusjärjestelmä (BSS): parempi mukavuus ja tuottavuus

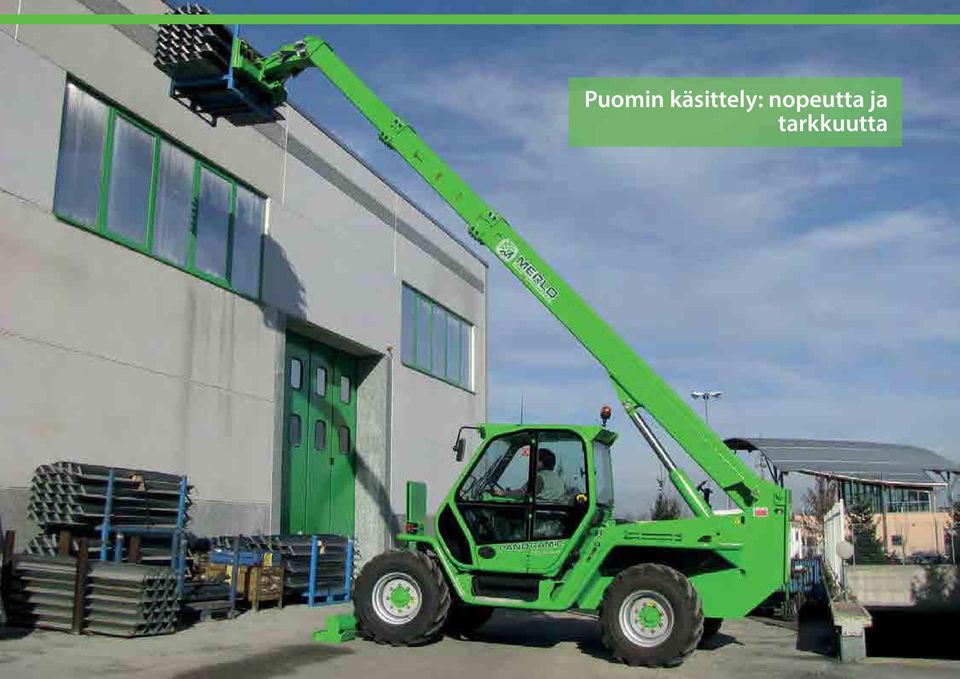

20 Puomin käsittely: nopeutta ja tarkkuutta

21 20 21 PUOMI Merlon tarkkuutta ja teknologiaa Alkuperäinen ja huippunykyaikainen puomi Merlo valmistaa kurottajiensa puomit itse ja on kehittänyt ainutlaatuista teknologiaa, jonka ansiosta ne ovat lujia mutta kevyitä, suojaavat mekanismeja iskuilta ja jonka avulla käyttäjä voi saavuttaa mahdollisimman suuren tarkkuuden kuormien käsittelyssä. Materiaalin hitsaussauma puomin neutraalilla taivutusakselilla Käsittelylaitteistot koteloituna puomin sisällä; patentoidun ratkaisun ansiosta käsiksipäästävyys mahdollisessa huoltotilanteessa on hyvä Tac-Lock: hydraulinen työlaitteen lukitusmekanismi, jota hallitaan ohjaamosta Tac-Lock: hydraulinen työlaitteen lukitusmekanismi, jota hallitaan ohjaamosta Muuttuvatilavuuksinen pumppu ja kuormantunteva jakoventtiili: Useita samanaikaisia liikkeitä suurella tarkkuudella Energian säästö / pienempi kulutus Komponenttien vähäisempi kuluminen Putket, sähkökaapelit ja lisähydrauliikka ovat puomin sisällä mahdollisimman hyvin suojassa. BSS on hydropneumaattinen puomin jousitusjärjestelmä (lisävaruste), jonka kuljettaja kytkee käyttöön ja joka nopeuttaa kuorman siirtoa, suojaa kuormaa ja parantaa tuottavuutta. Se kytkeytyy pois toiminnasta, kun nopeus on <3 km/h Kevyt rakenne ja suuri vääntöjäykkyys Kasettirakenne helpottaa huoltoa Pidennysjärjestelmä ja komponentit hyvässä suojassa puomin sisällä Tac-Lock: hydraulinen työlaitteen lukitusmekanismi, jota hallitaan ohjaamosta

22 MERLO-MAAILMA 6 SISTER COMPANIES OVER 50 MARKETS OVER 600 DEALERS RESIDENT REGIONAL DIRECTOR Sydney 2013 KOULUTUSKESKUS Merlon koulutus- ja tutkimuskeskus (CFRM) on ottanut sydämenasiakseen huolehtia koneiden käyttöön liittyvästä turvallisuuskoulutuksesta ja ohjeistuksesta. CFRM järjestää koulutusta henkilönostinten, haarukkatrukkien, kurottajien, nosturien, maansiirtokoneiden, maatalous- ja metsätraktorien, lumiaurojen sekä kadunlakaisukoneiden kuljettajille. Maat, joissa Merlo on markkinajohtaja MOVIMATICA Tämä on uusi järjestelmä, joka on kehitetty ja valmistettu Merlokonsernin piirissä, ja se on tarkoitettu kalustonhallintaan: Sillä voidaan suorittaa GPSpaikannus reaaliajassa, seurata toimintaa ja käyttöä, vastaanottaa ja hallita vikailmoituksia tai varashälytyksiä sekä lähettää Internetin välityksellä komentoja tilanteiden hoidosta. MERLO INFOMOBILITY

23 20 21 MERLO -MAAILMA OMA MAAILMANSA Globalisoituneessa maailmassa asiakas on aina etusijalla! Loistavista tuotteista loistavaan palveluun. Vuonna 2008 Merlo sovitti tuotantoprosessinsa vastaamaan ISO-laatujärjestelmän tarpeita. Prosessia hiotaan ja parannetaan jatkuvasti. Samaan aikaan on luotu perusta nostaa asiakas etusijalle, toteuttaa palveluihin kohdistuvia investointeja kuten rahoitus, koulutustuki, varaosahuolto ja etätoiminnot, kuten Merlo Mobility -projektin mahdollistama etädiagnostiikka. Automatisoitu varaosavarasto Varastotilavuus 1000 m m 3 Täyttöaste 100% 85% Hallinnoitujen koodien osuus 50% 86% Hallinnoitujen rivien osuus 65% 94% Hakuaika Koodien lukumäärä UUSIEN OSIEN KESKUSVARASTO Uusien osien varaston pinta ala on 7000 m 2 ja varastointitilavuus m 3 kaikkiaan :lle eri nimikkeelle. Lisäksi varasto pystyy automaattisesti hallinnoimaan 94 % päivittäin käsiteltävistä tilausriveistä, ja keskimääräinen hakuaika on 30 s/rivi. Tilausrivin toteutumisprosentti 1. haulla on yli 99 ja kiiretilausten toimitukset tapahtuvat 24 tunnin kuluessa. Varastoalue ja automaatiojärjestelmä Tilausten käsittely ja lähettämö

24 TEKNISIÄ TIETOJA P P PLUS P P PLUS P P PLUS P P PLUS Kokonaispaino, haarukka kytketty (kg) Suurin nostokyky (kg) Nostokorkeus (m) 11,7 11,7 12,6 12,6 13,6 13,6 16, 7 16,7 Suurin ulottuvuus (m) 7,5 7,5 75 8,7 8,7 9,2 9,2 12, 2,5 12,5 Suurin työkorkeus (m) 9,1 9, ,5 8,5 7,7 7,7 Suurin käyttöulottuma (m) 2,6 2, ,3 3,3 3,9 3,9 Nostokyky maksimikorkeuteen (kg) Nostokyky maksimiulottumaan (kg) Puom in siv uttaisliike (mm) ±330 ±33 0 ±345 ±34 5 ±345 ±345 ±43 5 ±435 Poikitta ta isku lm an korjaus (%) ±10 ±10 ±10 ±10 ±10 ±10 ±10 ±10 Turbom oottor ori (m erkk i/syl.luku) Kubota/4 Deutz/4 Kubota/4 Deu tz/ z/4 Kubota ota/4 Deutz/ tz/4 Kub ota/4 Deutz tz/ z/4 Moottorin teho (kw/h /hv) 55/75 74/101 55/75 74/101 55/ 5/75 74/ /75 74/ /101 Suurin nopeus (km/ m/h) Hydropneumaattinen jousitus EAS( 1) p p p p p p p p Hydropneumaattinen puomin jousitus (BS S) (1) p p p p Po lttoainesäiliö (l) Kuormantunteva hydraulipumppu (bar-l/min ) Hydrauliöljysäiliö (l) FOPS (ISO 3449) ja ROPS (ISO 3471) ohjaamo P P P P P P P P Viputyyppiset ohjaimet P - P - P - P - Sähkömekaaninen ohjaussauva p P p P p P p P Elektroninen ohjaussauva p p p p p p p p Tac-Lock-lukitus, työlaitekytkentä Lisähydrauliikkaliitäntä puomi miss Hydrostaattinen voimansiirto Peruutuspainike ohjauspyör än tuntu tuma ssa. Ryömintänopeuden ohj hjau sp ol ji tä P P P P P P P P ssa P P P P P P P P to P P P P P P P P a P P P P P P P P jin P P P P P P P P Ja tkuva neliveto P P P P P P P P Auto toma attinen seisonta taja rr rru P P P P P P P P Vakioren enga skoko 405 / / / / /70 / / / /70-24 Työvalot (2 ed. + 2 tak. k.) p p p p p p p p Dy n. kuormanvalv lvon ta M CDC LIG HT + vak aude nlim aisin P - P - P - P - Dyn. kuormanvalvonta M CDC + näy tt ö p P p P p P p P Automaattit nen kytketyn lai aitt ttee een tu nnis tu tus p P p P p P p P (1) EAS- ja BS S- jous itusjä rjes telmiä ei voida asentaa sama maan an kon onee eese en. P Vakiovaruste. p Lisävaruste.

25 24 25 TEKNISIÄ TIETOJA JA TYÖLAITTEET Ajatuksena kehittää monikäyttöisyyttä Parempi tehokkuus ja tuottavuus Merlo-työlaitteiden avulla Merlo seuraa yksinkertaisia ja tehokkaita ohjenuoria tuotteen kehittämisessä. Ideasta kehitystyöhön, kaikki tutkitaan, suunnitellaan ja luodaan konsernin omissa tuotantolaitoksissa. Tämä yksinkertainen sääntö pätee myös lisälaitteisiin. Vuosien vankan kokemuksen omaavat Merlon insinöörit ovat kehittäneet laajan valikoiman erityyppisiä ja kuormankantokyvyltään erilaisia lisälaitteita. Tämän periaatteen mukaisesti valmistamamme lisälaitteet ovat testattuja ja keskenään vaihtokelpoisia, mikä varmistaa halutun toiminnan, ja tavoitteena on helpottaa työtä ja lyhentää suoritusaikoja. KELKKAAN KIINNITETTÄVÄ NOSTOKOUKKU JIBI BETONINSEKOITIN KAIVUKAUHA NOSTOPUOMI VINSSI VINSSI PIDENNETTÄVÄ HENKILÖKORI

26 PANO RAMIC P40.17 PLUS PANO RAMIC P40.17 PLUS PANO RAMIC P40.17 PLUS PANO RAMIC P40.17 PLUS TEKNISIÄ TIETOJA P M P PLUS M P M P PLUS M P P P P F E B C D A H F E B C D A H F E B C D A H F E B C D A H R R R R MITAT P MITAT P PLUS MITAT P MITAT P PLUS A (mm) 4850 F (mm) 480 A (mm) 4850 F (mm) 480 A (mm) 5240 F (mm) 480 A (mm) 5240 F (mm) 480 B (mm) 1285 H (mm) 2220 B (mm) 1285 H (mm) 2220 B (mm) 1675 H (mm) 2220 B (mm) 1675 H (mm) 2220 C (mm) 2750 M (mm) 995 C (mm) 2750 M (mm) 995 C (mm) 2750 M (mm) 995 C (mm) 2750 M (mm) 995 D (mm) 815 P (mm) 2440 D (mm) 815 P (mm) 2440 D (mm) 815 P (mm) 2440 D (mm) 815 P (mm) 2440 E (mm) 4100 R (mm) 3920 E (mm) 4100 R (mm) 3920 E (mm) 4100 R (mm) 3920 E (mm) 4100 R (mm) 3920 P / PLUS HAARUKOILLA VARUSTETTUNA, KONE MAATUKIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE PYÖRIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE MAATUKIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE PYÖRIEN VARASSA kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg kg 750 kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg kg 500 kg 750 kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg EN 1459/B EN 1459/B EN 1459/B EN 1459/B

27 PANO RAMIC P40.17 PLUS PANO RAMIC P40.17 PLUS PANO RAMIC P40.17 PLUS 0 PANO RAMIC P40.17 PLUS TEKNISIÄ TIETOJA P M P PLUS M P M P PLUS M PP P P P P P F E B C D AA H F E B C D A H F E B C D A H F E B C D A H R R R R MITAT P MITAT P PLUS MITAT P MITAT P PLUS A (mm) 5590 F (mm) 480 A (mm) 5590 F (mm) 480 A (mm) 5795 F (mm) 480 A (mm) 5795 F (mm) 480 B (mm) 1360 H (mm) 2220 B (mm) 1360 H (mm) 2220 B (mm) 1505 H (mm) 2400 B (mm) 1505 H (mm) 2400 C (mm) 2750 M (mm) 995 C (mm) 2750 M (mm) 995 C (mm) 2875 M (mm) 995 C (mm) 2875 M (mm) 995 D (mm) 1710 P (mm) 2440 D (mm) 1710 P (mm) 2440 D (mm) 1315 P (mm) 2510 D (mm) 1315 P (mm) 2510 E (mm) 4585 R (mm) 3920 E (mm) 4585 R (mm) 3920 E (mm) 4790 R (mm) 4050 E (mm) 4790 R (mm) 4050 P / PLUS HAARUKOILLA VARUSTETTUNA, KONE MAATUKIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE PYÖRIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE MAATUKIEN VARASSA P / PLUS HAARUKOILLA VARUSTETTUNA, KONE PYÖRIEN VARASSA kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg kg 500 kg 750 kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 3500 kg 3800 kg kg 600 kg 750 kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg 4000 kg kg 200 kg 300 kg 500 kg 750 kg 1400 kg 2000 kg 3000 kg 4000 kg EN 1459/B EN 1459/B EN 1459/B EN 1459/B

28 50 VUOTTA SITOUTUNUTTA YHTEISTYÖTÄ KANSSANNE Merlo-konserni perustetaan DM ja DBM: ensimmäinen dumpperi ja ensimmäinen betoninsekoitin SM: maailman ensimmäinen teleskooppikurottaja Panoramic: maailman ensimmäinen sivulle sijoitetulla moottorilla varustettu kurottaja Roto: maailman ensimmäinen pyörivällä ylävaunulla varustettu kurottaja Turbofarmer: ensimmäinen Euroopassa maatalouskäyttöön tyyppihyväksytty kurottaja P26: kompakti kurottajamallisto Multifarmer: ensimmäinen teleskooppipuomilla varustettu maataloustraktori MM: ensimmäinen metsäkonekytkentälaite Hybridi: ensimmäinen diesel/sähkökäyttöinen hybridikurottaja Moduulirakenne: uusi kurottajakonsepti Kolme tärkeää palkintoa Hannoverin Agritechnica-messuilla: Hybrid 42.7: kultamitali teknisestä innovaatiosta Turbofarmer II-mallisto: vuoden kone 2014 Multifarmer 40.9: maatalouskonealan virstanpylväs -tunnustus Uusi modulirakenteinen keskiraskas Turbofarmer sekä Compact koneet nimettiin Vuoden Kone 2015 Sima 2015-messuilla Pariisissa. MERLO S.P.A. Via Nazionale, S. Defendente di Cervasca - Cuneo - Italia Tel Fax info@merlo.com Tuottotie 4 - PL 10, Pirkkala MERLO Puhelin: (03) Fax: (03) AN HISTORIC ITALIAN COMPANY MACHINE OF THE YEAR Tässä asiakirjassa esitetyissä kurottajissa voi olla lisä- tai erikoisvarusteita, jotka eivät kuulu koneiden vakiovarustukseen. Joissakin maissa ei markkinoista tai säädöksistä johtuen välttämättä ole saatavana kaikkia konemalleja tai lisävarusteita. Tekniset ja muut tiedot on päivitetty tämän esitteen painoajankohdan mukaisiksi. Merlo pidättää itsellään sitoumuksetta oikeuden tehdä luonnollisesta teknisestä kehityksestä johtuvia muutoksia. Merlo-jälleenmyyjäsi antaa mielellään kaikkia tuotteita ja palveluja koskevia lisätietoja. MKT MERLO W 487 FI 0415
