1 Digitaalinen automaattinen verenpainemittari Malli M2 Käyttöohje FI IM-HEM-7119-E(V)-01-08/2011

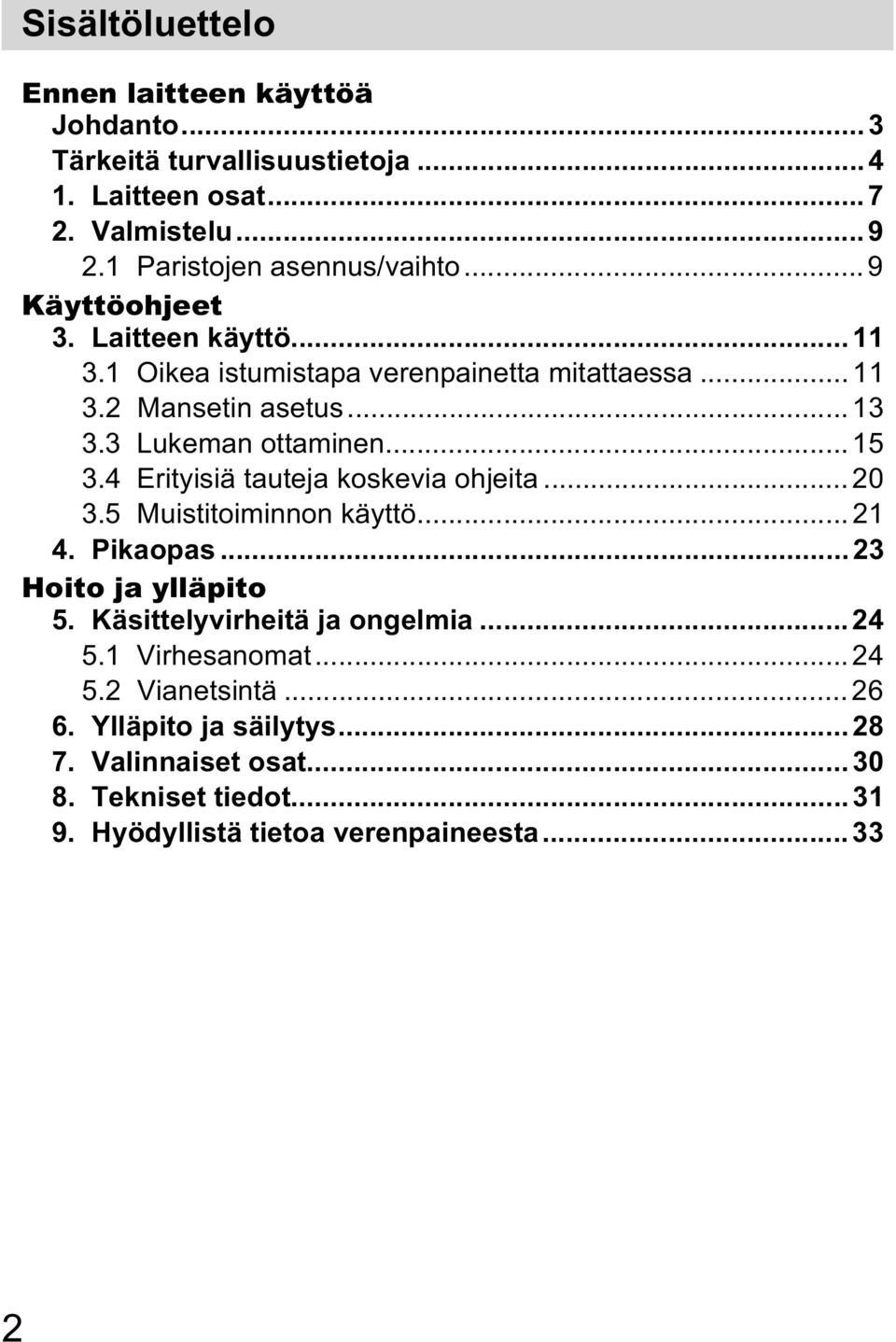

2 Sisältöluettelo Ennen laitteen käyttöä Johdanto...3 Tärkeitä turvallisuustietoja Laitteen osat Valmistelu Paristojen asennus/vaihto... 9 Käyttöohjeet 3. Laitteen käyttö Oikea istumistapa verenpainetta mitattaessa Mansetin asetus Lukeman ottaminen Erityisiä tauteja koskevia ohjeita Muistitoiminnon käyttö Pikaopas...23 Hoito ja ylläpito 5. Käsittelyvirheitä ja ongelmia Virhesanomat Vianetsintä Ylläpito ja säilytys Valinnaiset osat Tekniset tiedot Hyödyllistä tietoa verenpaineesta

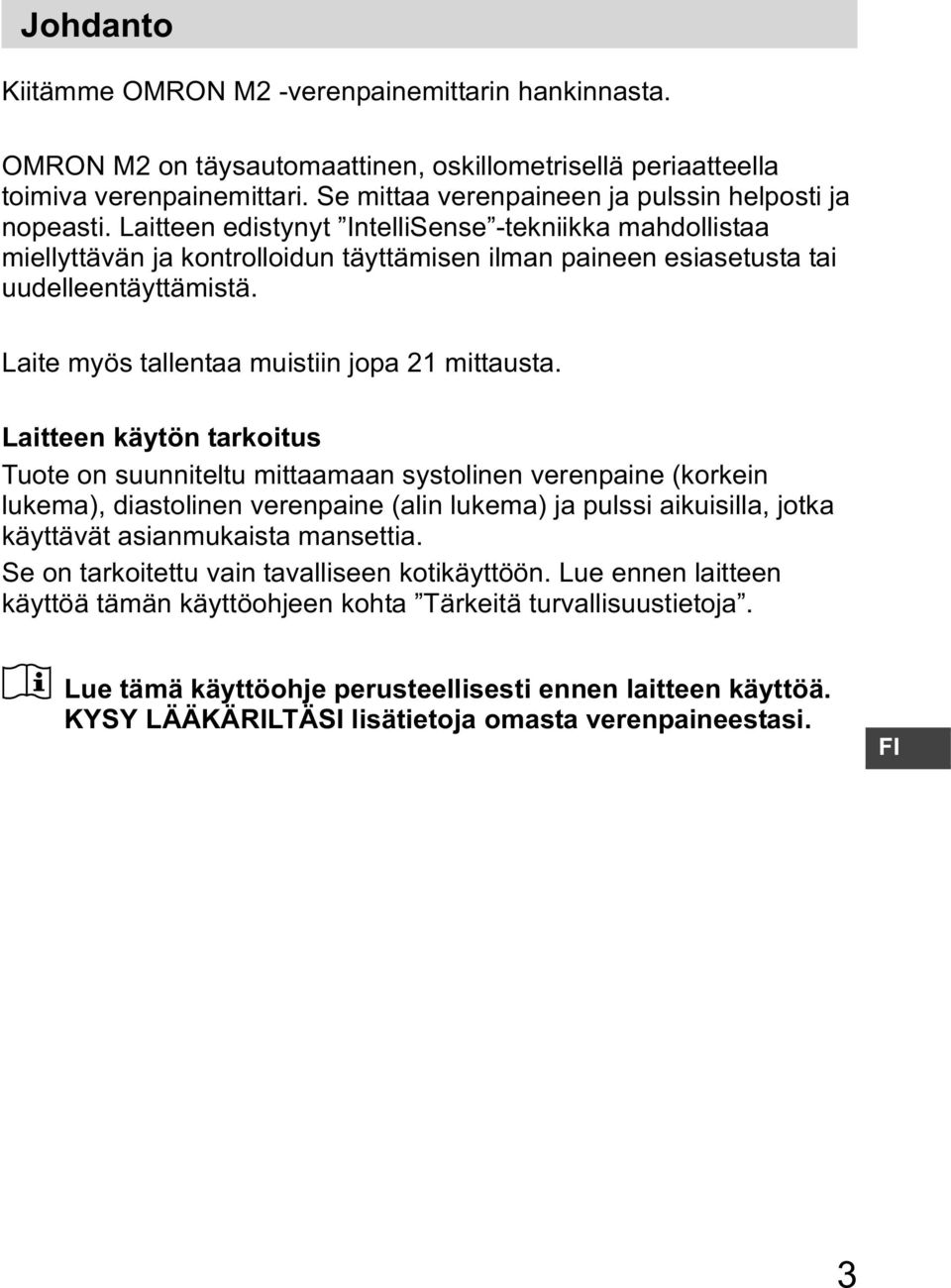

3 Ennen laitteen käyttöä Johdanto Kiitämme OMRON M2 -verenpainemittarin hankinnasta. OMRON M2 on täysautomaattinen, oskillometrisellä periaatteella toimiva verenpainemittari. Se mittaa verenpaineen ja pulssin helposti ja nopeasti. Laitteen edistynyt IntelliSense -tekniikka mahdollistaa miellyttävän ja kontrolloidun täyttämisen ilman paineen esiasetusta tai uudelleentäyttämistä. Laite myös tallentaa muistiin jopa 21 mittausta. Laitteen käytön tarkoitus Tuote on suunniteltu mittaamaan systolinen verenpaine (korkein lukema), diastolinen verenpaine (alin lukema) ja pulssi aikuisilla, jotka käyttävät asianmukaista mansettia. Se on tarkoitettu vain tavalliseen kotikäyttöön. Lue ennen laitteen käyttöä tämän käyttöohjeen kohta Tärkeitä turvallisuustietoja. Lue tämä käyttöohje perusteellisesti ennen laitteen käyttöä. KYSY LÄÄKÄRILTÄSI lisätietoja omasta verenpaineestasi. FI 3

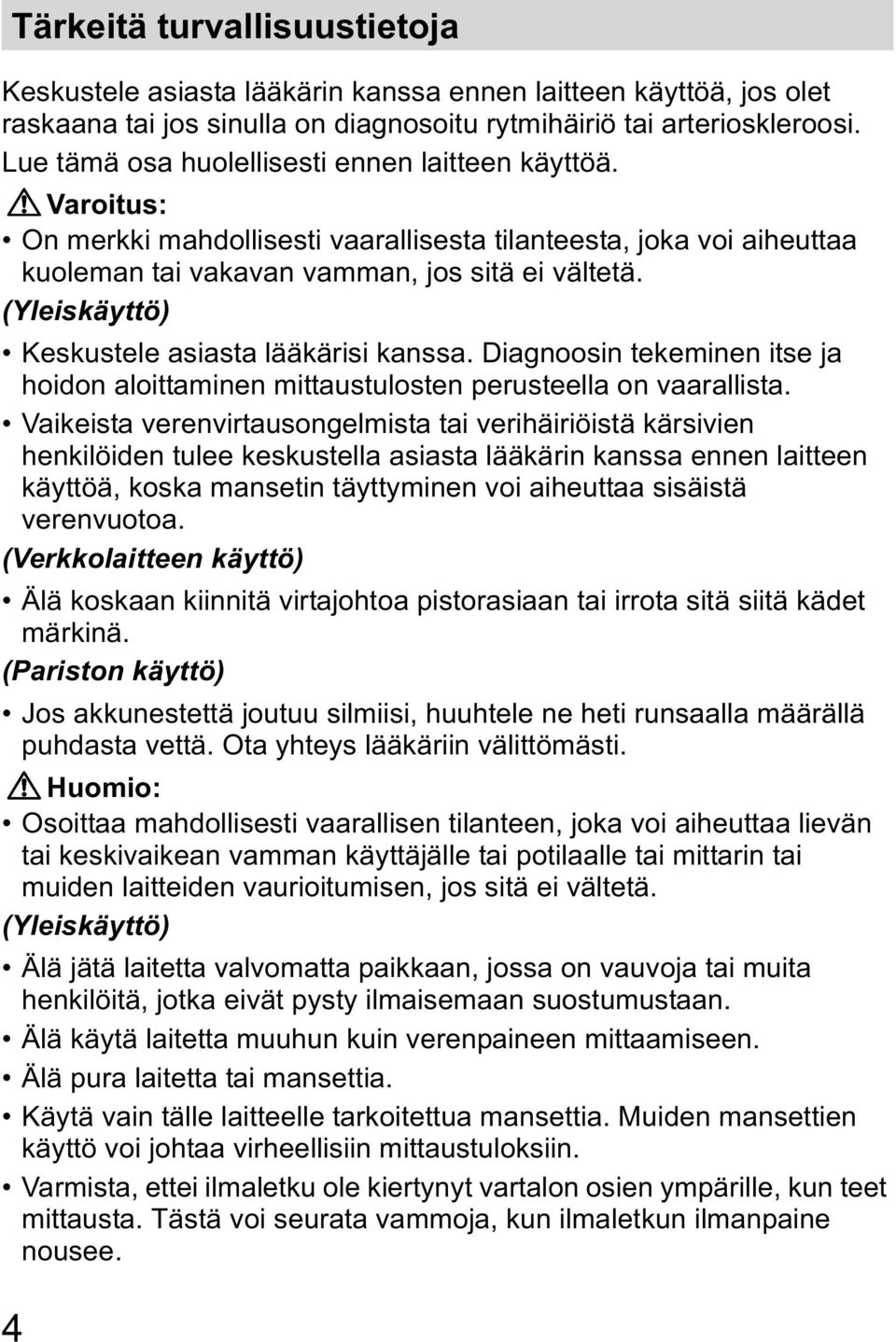

4 Tärkeitä turvallisuustietoja Tärkeitä turvallisuustietoja Keskustele asiasta lääkärin kanssa ennen laitteen käyttöä, jos olet raskaana tai jos sinulla on diagnosoitu rytmihäiriö tai arterioskleroosi. Lue tämä osa huolellisesti ennen laitteen käyttöä. Varoitus: On merkki mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaa kuoleman tai vakavan vamman, jos sitä ei vältetä. (Yleiskäyttö) Keskustele asiasta lääkärisi kanssa. Diagnoosin tekeminen itse ja hoidon aloittaminen mittaustulosten perusteella on vaarallista. Vaikeista verenvirtausongelmista tai verihäiriöistä kärsivien henkilöiden tulee keskustella asiasta lääkärin kanssa ennen laitteen käyttöä, koska mansetin täyttyminen voi aiheuttaa sisäistä verenvuotoa. (Verkkolaitteen käyttö) Älä koskaan kiinnitä virtajohtoa pistorasiaan tai irrota sitä siitä kädet märkinä. (Pariston käyttö) Jos akkunestettä joutuu silmiisi, huuhtele ne heti runsaalla määrällä puhdasta vettä. Ota yhteys lääkäriin välittömästi. Huomio: Osoittaa mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa lievän tai keskivaikean vamman käyttäjälle tai potilaalle tai mittarin tai muiden laitteiden vaurioitumisen, jos sitä ei vältetä. (Yleiskäyttö) Älä jätä laitetta valvomatta paikkaan, jossa on vauvoja tai muita henkilöitä, jotka eivät pysty ilmaisemaan suostumustaan. Älä käytä laitetta muuhun kuin verenpaineen mittaamiseen. Älä pura laitetta tai mansettia. Käytä vain tälle laitteelle tarkoitettua mansettia. Muiden mansettien käyttö voi johtaa virheellisiin mittaustuloksiin. Varmista, ettei ilmaletku ole kiertynyt vartalon osien ympärille, kun teet mittausta. Tästä voi seurata vammoja, kun ilmaletkun ilmanpaine nousee. 4

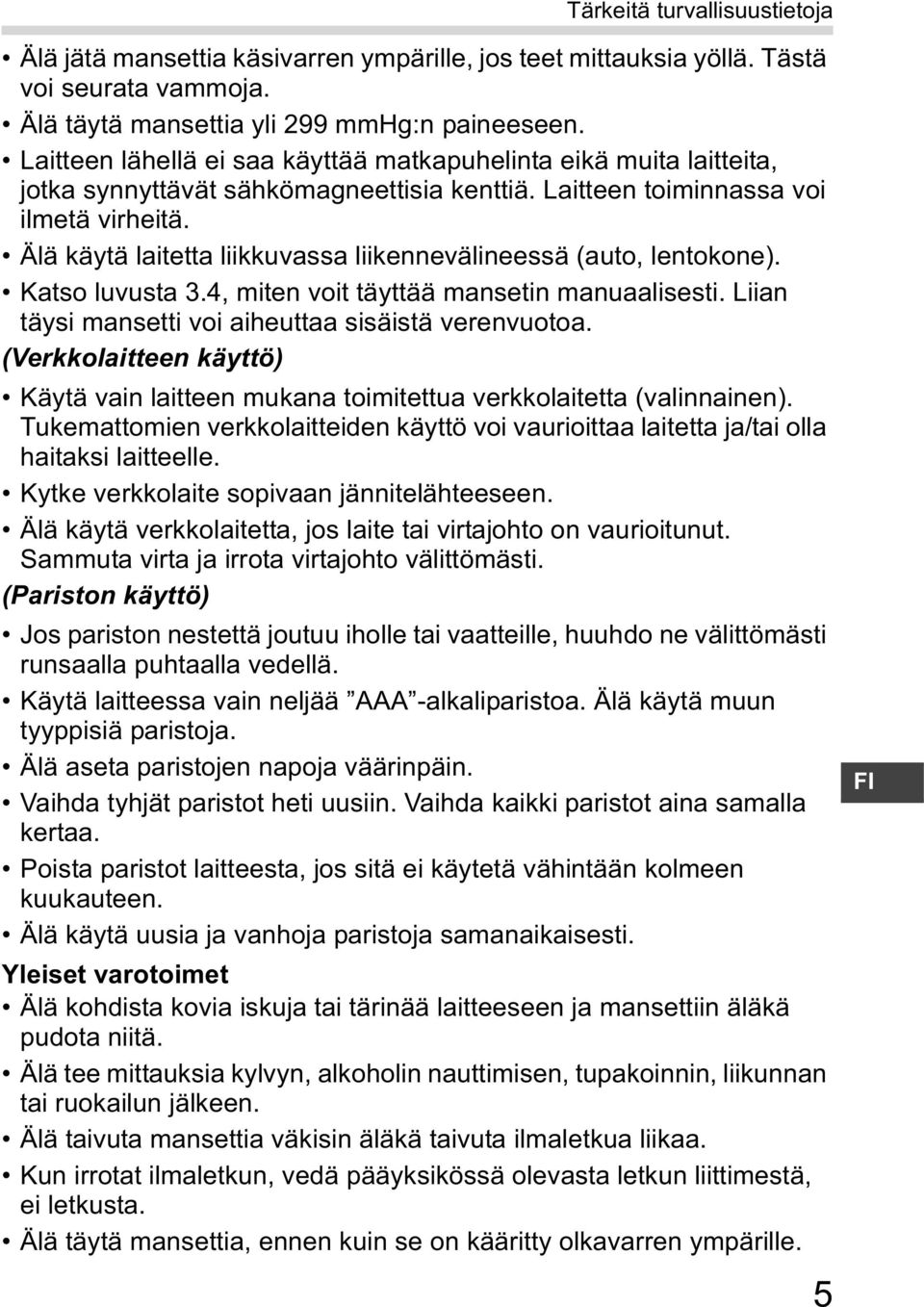

5 Tärkeitä turvallisuustietoja Älä jätä mansettia käsivarren ympärille, jos teet mittauksia yöllä. Tästä voi seurata vammoja. Älä täytä mansettia yli 299 mmhg:n paineeseen. Laitteen lähellä ei saa käyttää matkapuhelinta eikä muita laitteita, jotka synnyttävät sähkömagneettisia kenttiä. Laitteen toiminnassa voi ilmetä virheitä. Älä käytä laitetta liikkuvassa liikennevälineessä (auto, lentokone). Katso luvusta 3.4, miten voit täyttää mansetin manuaalisesti. Liian täysi mansetti voi aiheuttaa sisäistä verenvuotoa. (Verkkolaitteen käyttö) Käytä vain laitteen mukana toimitettua verkkolaitetta (valinnainen). Tukemattomien verkkolaitteiden käyttö voi vaurioittaa laitetta ja/tai olla haitaksi laitteelle. Kytke verkkolaite sopivaan jännitelähteeseen. Älä käytä verkkolaitetta, jos laite tai virtajohto on vaurioitunut. Sammuta virta ja irrota virtajohto välittömästi. (Pariston käyttö) Jos pariston nestettä joutuu iholle tai vaatteille, huuhdo ne välittömästi runsaalla puhtaalla vedellä. Käytä laitteessa vain neljää AAA -alkaliparistoa. Älä käytä muun tyyppisiä paristoja. Älä aseta paristojen napoja väärinpäin. Vaihda tyhjät paristot heti uusiin. Vaihda kaikki paristot aina samalla kertaa. Poista paristot laitteesta, jos sitä ei käytetä vähintään kolmeen kuukauteen. Älä käytä uusia ja vanhoja paristoja samanaikaisesti. Yleiset varotoimet Älä kohdista kovia iskuja tai tärinää laitteeseen ja mansettiin äläkä pudota niitä. Älä tee mittauksia kylvyn, alkoholin nauttimisen, tupakoinnin, liikunnan tai ruokailun jälkeen. Älä taivuta mansettia väkisin äläkä taivuta ilmaletkua liikaa. Kun irrotat ilmaletkun, vedä pääyksikössä olevasta letkun liittimestä, ei letkusta. Älä täytä mansettia, ennen kuin se on kääritty olkavarren ympärille. 5 FI

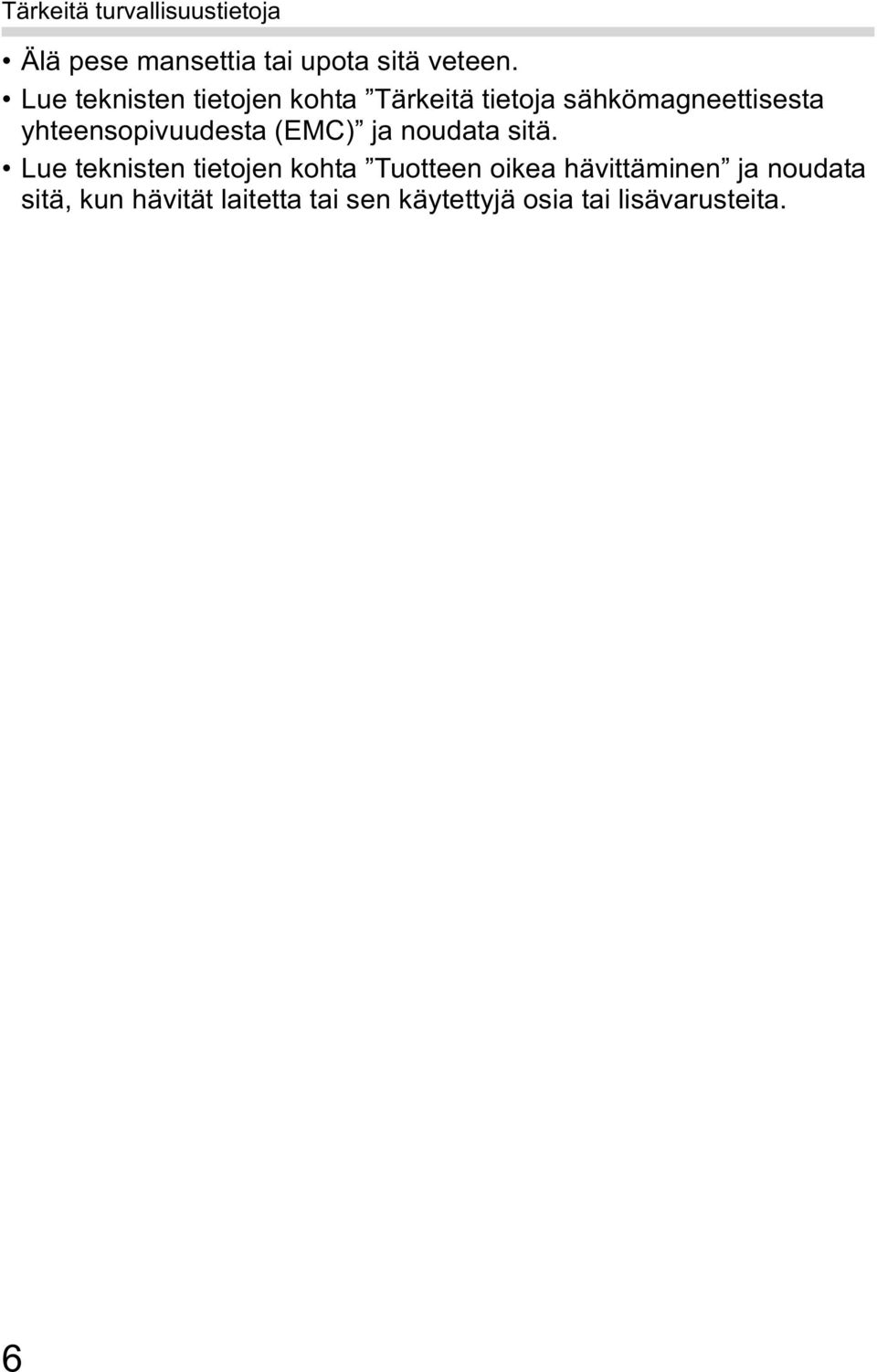

6 Tärkeitä turvallisuustietoja Älä pese mansettia tai upota sitä veteen. Lue teknisten tietojen kohta Tärkeitä tietoja sähkömagneettisesta yhteensopivuudesta (EMC) ja noudata sitä. Lue teknisten tietojen kohta Tuotteen oikea hävittäminen ja noudata sitä, kun hävität laitetta tai sen käytettyjä osia tai lisävarusteita. 6

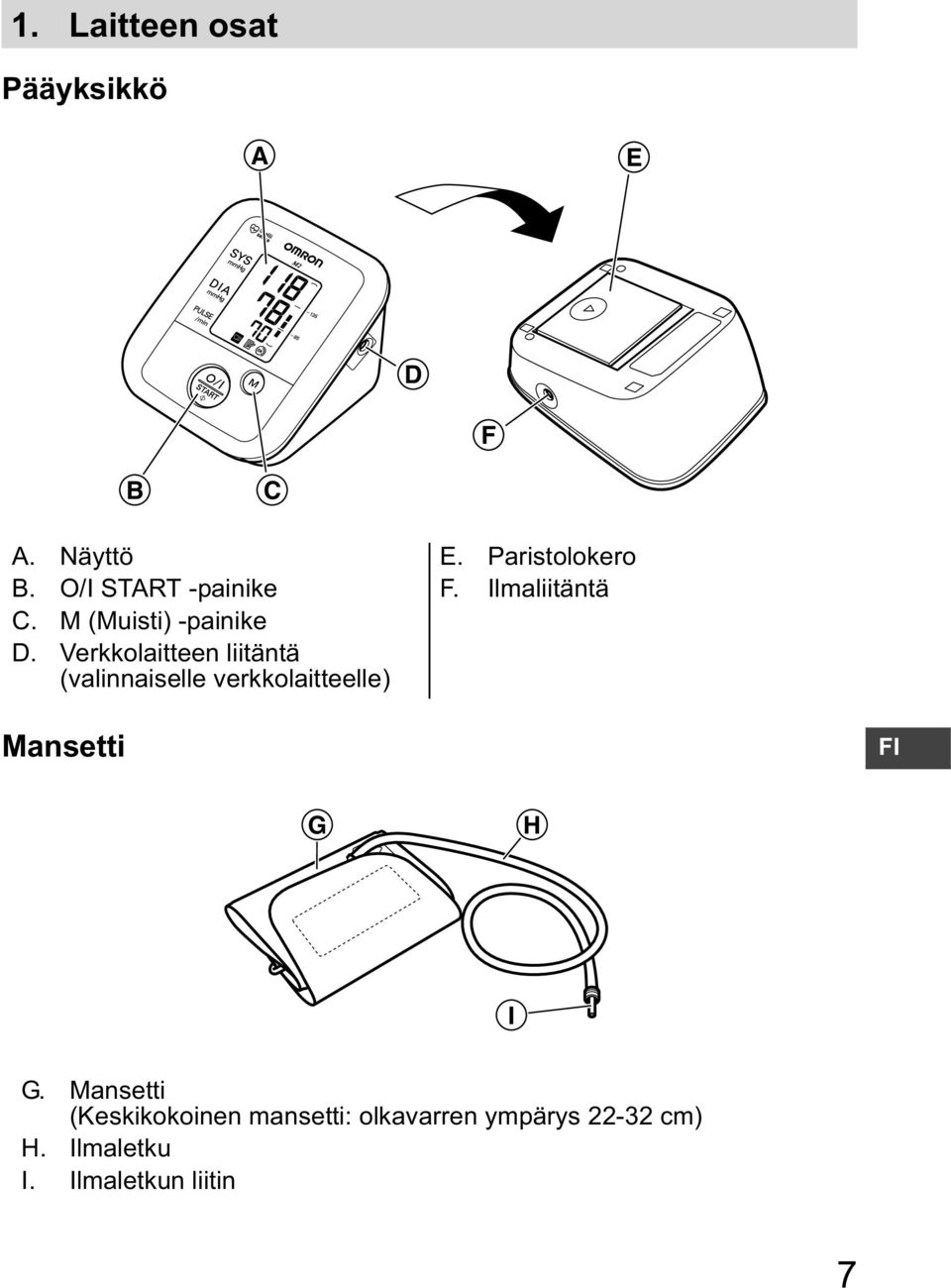

7 1.Laitteen osat 1. Laitteen osat Pääyksikkö A E D F B C A. Näyttö B. O/I START -painike C. M (Muisti) -painike D. Verkkolaitteen liitäntä (valinnaiselle verkkolaitteelle) E. Paristolokero F. Ilmaliitäntä Mansetti FI G H I G. Mansetti (Keskikokoinen mansetti: olkavarren ympärys cm) H. Ilmaletku I. Ilmaletkun liitin 7

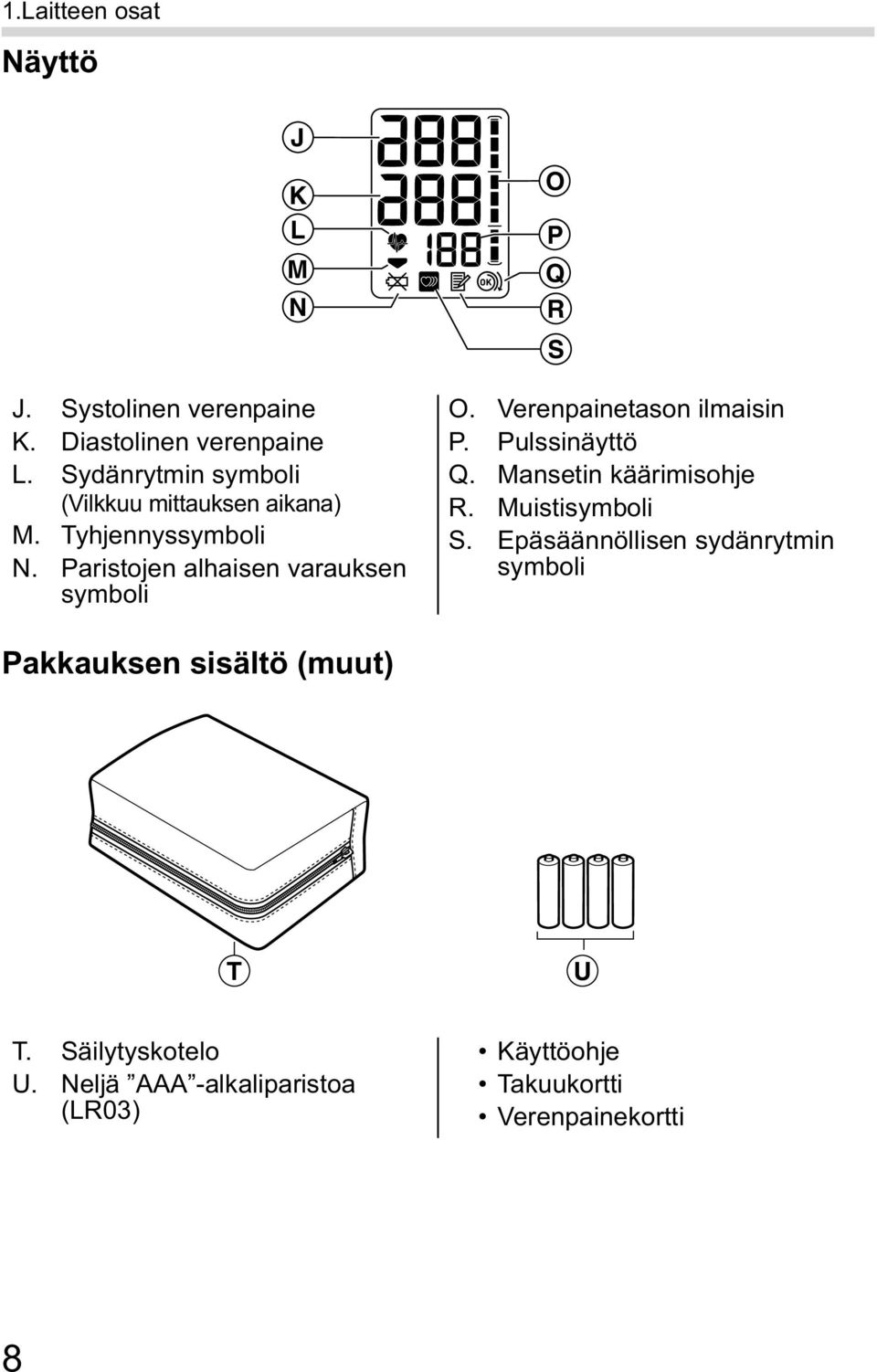

8 1.Laitteen osat Näyttö J K L M N O P Q R S J. Systolinen verenpaine K. Diastolinen verenpaine L. Sydänrytmin symboli (Vilkkuu mittauksen aikana) M. Tyhjennyssymboli N. Paristojen alhaisen varauksen symboli O. Verenpainetason ilmaisin P. Pulssinäyttö Q. Mansetin käärimisohje R. Muistisymboli S. Epäsäännöllisen sydänrytmin symboli Pakkauksen sisältö (muut) T U T. Säilytyskotelo U. Neljä AAA -alkaliparistoa (LR03) Käyttöohje Takuukortti Verenpainekortti 8

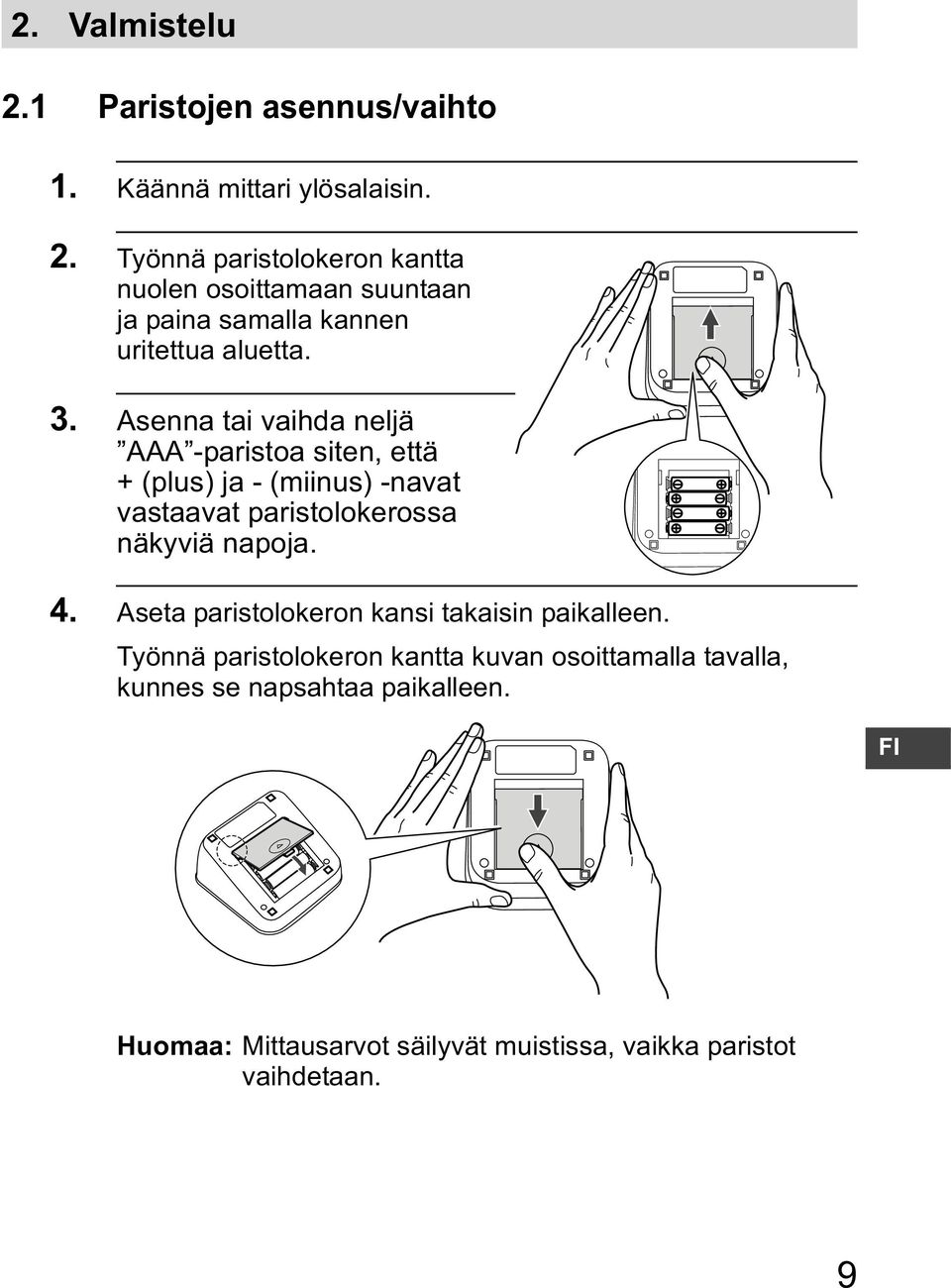

9 2.Valmistelu 2. Valmistelu 2.1 Paristojen asennus/vaihto 1. Käännä mittari ylösalaisin. 2. Työnnä paristolokeron kantta nuolen osoittamaan suuntaan ja paina samalla kannen uritettua aluetta. 3. Asenna tai vaihda neljä AAA -paristoa siten, että + (plus) ja - (miinus) -navat vastaavat paristolokerossa näkyviä napoja. 4. Aseta paristolokeron kansi takaisin paikalleen. Työnnä paristolokeron kantta kuvan osoittamalla tavalla, kunnes se napsahtaa paikalleen. FI Huomaa: Mittausarvot säilyvät muistissa, vaikka paristot vaihdetaan. 9

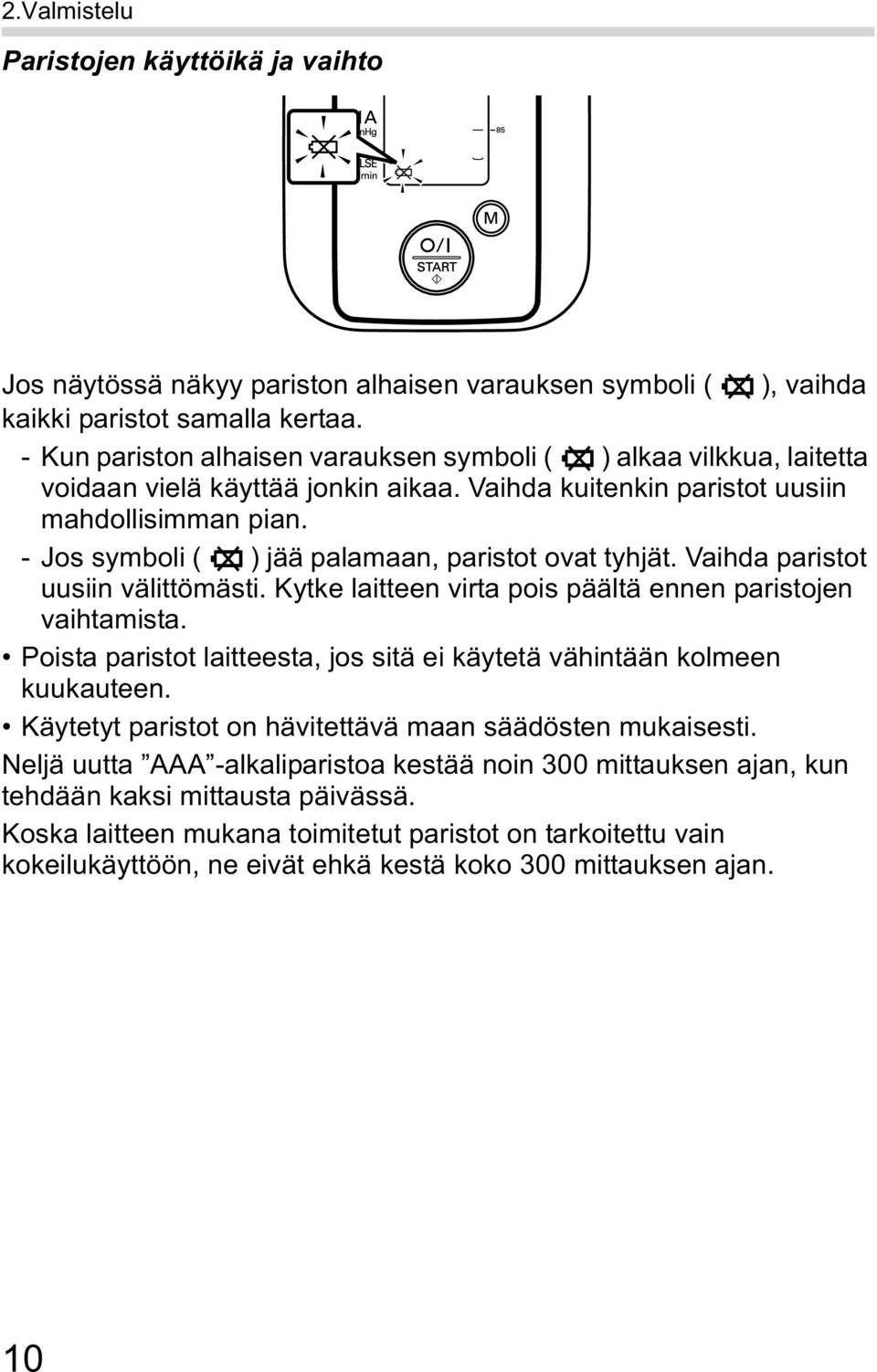

10 2.Valmistelu Paristojen käyttöikä ja vaihto Jos näytössä näkyy pariston alhaisen varauksen symboli ( ), vaihda kaikki paristot samalla kertaa. - Kun pariston alhaisen varauksen symboli ( ) alkaa vilkkua, laitetta voidaan vielä käyttää jonkin aikaa. Vaihda kuitenkin paristot uusiin mahdollisimman pian. - Jos symboli ( ) jää palamaan, paristot ovat tyhjät. Vaihda paristot uusiin välittömästi. Kytke laitteen virta pois päältä ennen paristojen vaihtamista. Poista paristot laitteesta, jos sitä ei käytetä vähintään kolmeen kuukauteen. Käytetyt paristot on hävitettävä maan säädösten mukaisesti. Neljä uutta AAA -alkaliparistoa kestää noin 300 mittauksen ajan, kun tehdään kaksi mittausta päivässä. Koska laitteen mukana toimitetut paristot on tarkoitettu vain kokeilukäyttöön, ne eivät ehkä kestä koko 300 mittauksen ajan. 10

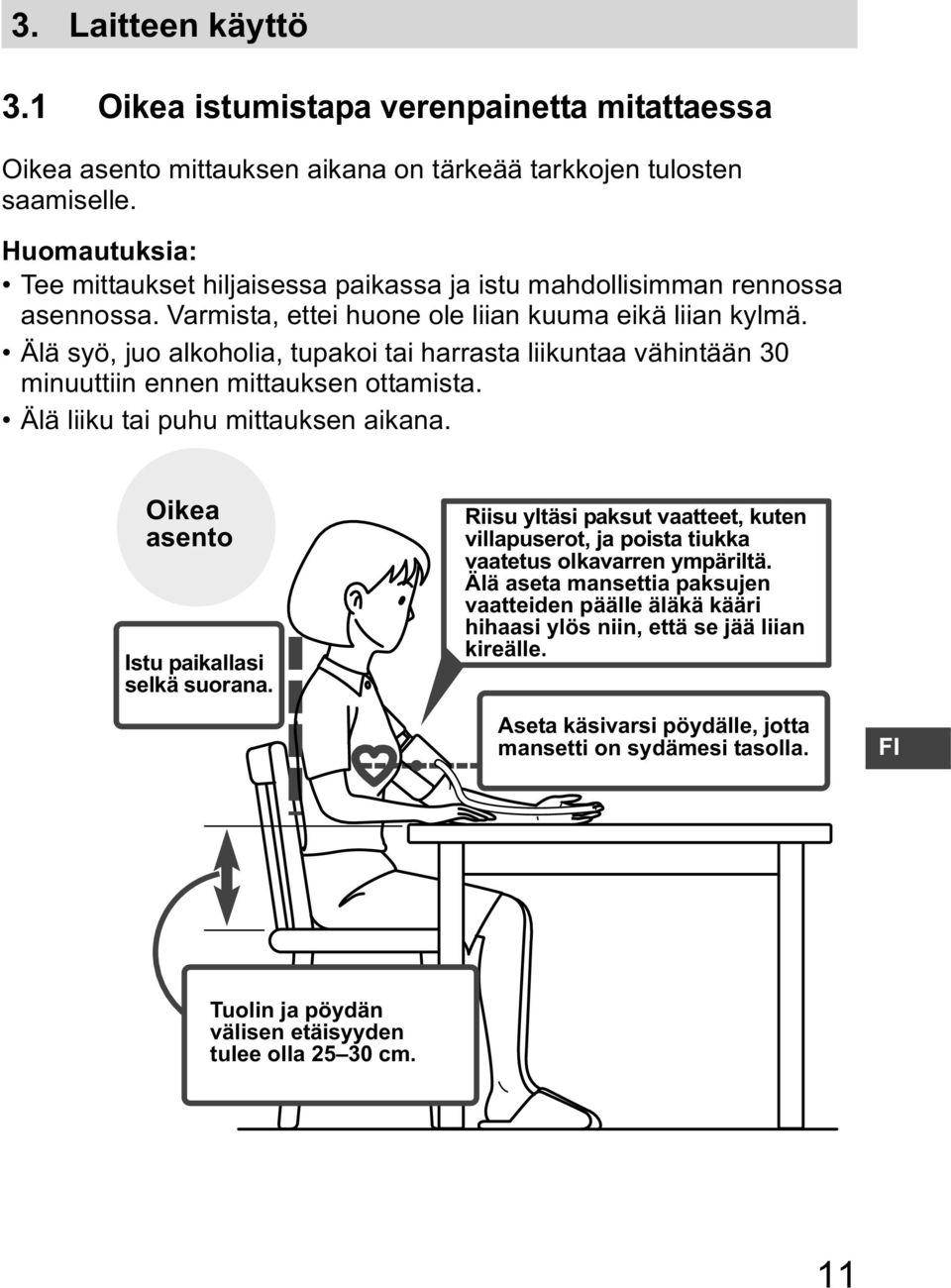

11 Käyttöohjeet 3.Laitteen käyttö 3. Laitteen käyttö 3.1 Oikea istumistapa verenpainetta mitattaessa Oikea asento mittauksen aikana on tärkeää tarkkojen tulosten saamiselle. Huomautuksia: Tee mittaukset hiljaisessa paikassa ja istu mahdollisimman rennossa asennossa. Varmista, ettei huone ole liian kuuma eikä liian kylmä. Älä syö, juo alkoholia, tupakoi tai harrasta liikuntaa vähintään 30 minuuttiin ennen mittauksen ottamista. Älä liiku tai puhu mittauksen aikana. Oikea asento Istu paikallasi selkä suorana. Riisu yltäsi paksut vaatteet, kuten villapuserot, ja poista tiukka vaatetus olkavarren ympäriltä. Älä aseta mansettia paksujen vaatteiden päälle äläkä kääri hihaasi ylös niin, että se jää liian kireälle. Aseta käsivarsi pöydälle, jotta mansetti on sydämesi tasolla. FI Tuolin ja pöydän välisen etäisyyden tulee olla cm. 11

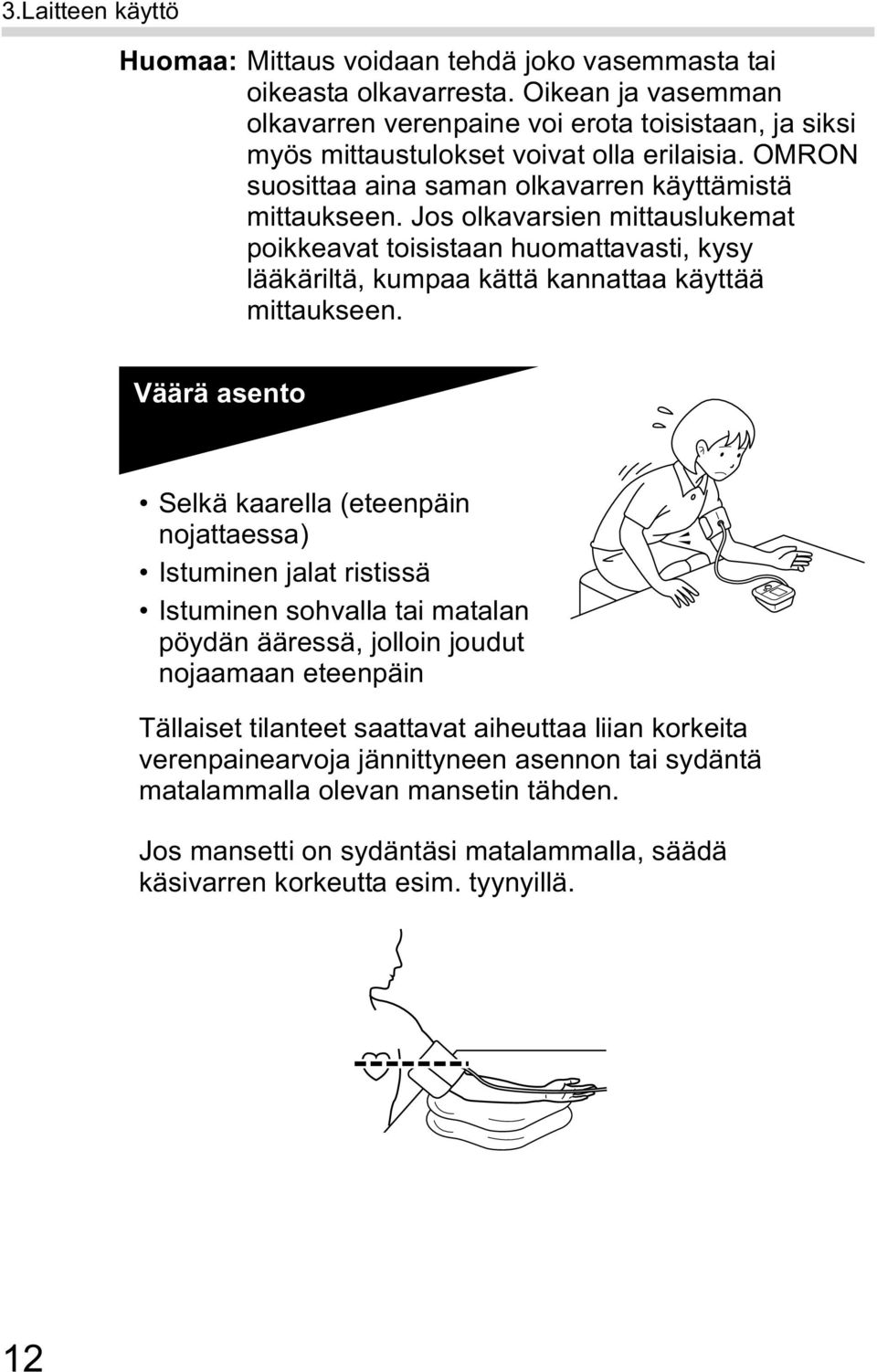

12 3.Laitteen käyttö Huomaa: Mittaus voidaan tehdä joko vasemmasta tai oikeasta olkavarresta. Oikean ja vasemman olkavarren verenpaine voi erota toisistaan, ja siksi myös mittaustulokset voivat olla erilaisia. OMRON suosittaa aina saman olkavarren käyttämistä mittaukseen. Jos olkavarsien mittauslukemat poikkeavat toisistaan huomattavasti, kysy lääkäriltä, kumpaa kättä kannattaa käyttää mittaukseen. Väärä asento Selkä kaarella (eteenpäin nojattaessa) Istuminen jalat ristissä Istuminen sohvalla tai matalan pöydän ääressä, jolloin joudut nojaamaan eteenpäin Tällaiset tilanteet saattavat aiheuttaa liian korkeita verenpainearvoja jännittyneen asennon tai sydäntä matalammalla olevan mansetin tähden. Jos mansetti on sydäntäsi matalammalla, säädä käsivarren korkeutta esim. tyynyillä. 12

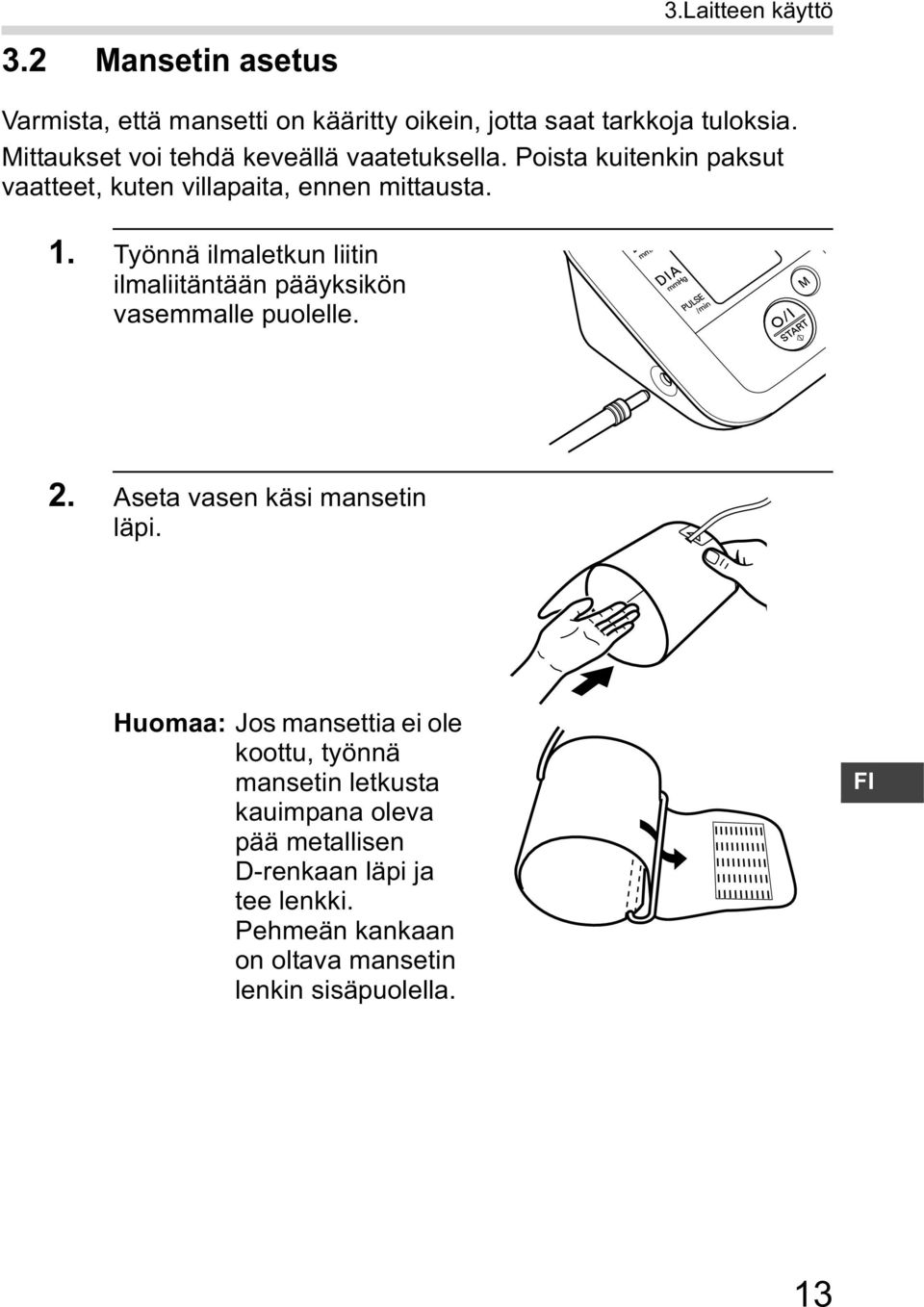

13 3.2 Mansetin asetus 3.Laitteen käyttö Varmista, että mansetti on kääritty oikein, jotta saat tarkkoja tuloksia. Mittaukset voi tehdä keveällä vaatetuksella. Poista kuitenkin paksut vaatteet, kuten villapaita, ennen mittausta. 1. Työnnä ilmaletkun liitin ilmaliitäntään pääyksikön vasemmalle puolelle. 2. Aseta vasen käsi mansetin läpi. Huomaa: Jos mansettia ei ole koottu, työnnä mansetin letkusta kauimpana oleva pää metallisen D-renkaan läpi ja tee lenkki. Pehmeän kankaan on oltava mansetin lenkin sisäpuolella. FI 13

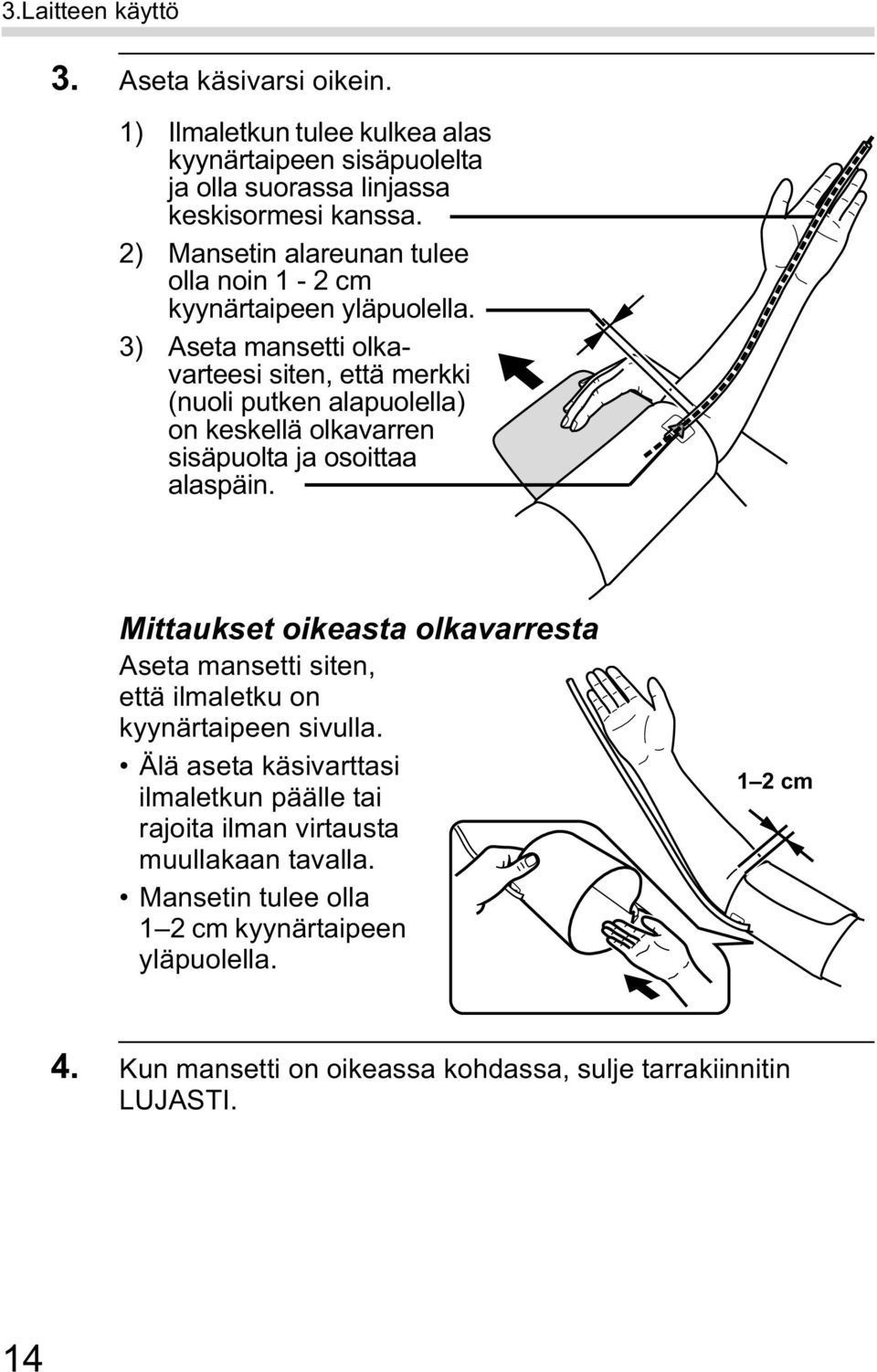

14 3.Laitteen käyttö 3. Aseta käsivarsi oikein. 1) Ilmaletkun tulee kulkea alas kyynärtaipeen sisäpuolelta ja olla suorassa linjassa keskisormesi kanssa. 2) Mansetin alareunan tulee olla noin 1-2 cm kyynärtaipeen yläpuolella. 3) Aseta mansetti olkavarteesi siten, että merkki (nuoli putken alapuolella) on keskellä olkavarren sisäpuolta ja osoittaa alaspäin. Mittaukset oikeasta olkavarresta Aseta mansetti siten, että ilmaletku on kyynärtaipeen sivulla. Älä aseta käsivarttasi ilmaletkun päälle tai rajoita ilman virtausta muullakaan tavalla. Mansetin tulee olla 1 2 cm kyynärtaipeen yläpuolella. 1 2 cm 4. Kun mansetti on oikeassa kohdassa, sulje tarrakiinnitin LUJASTI. 14

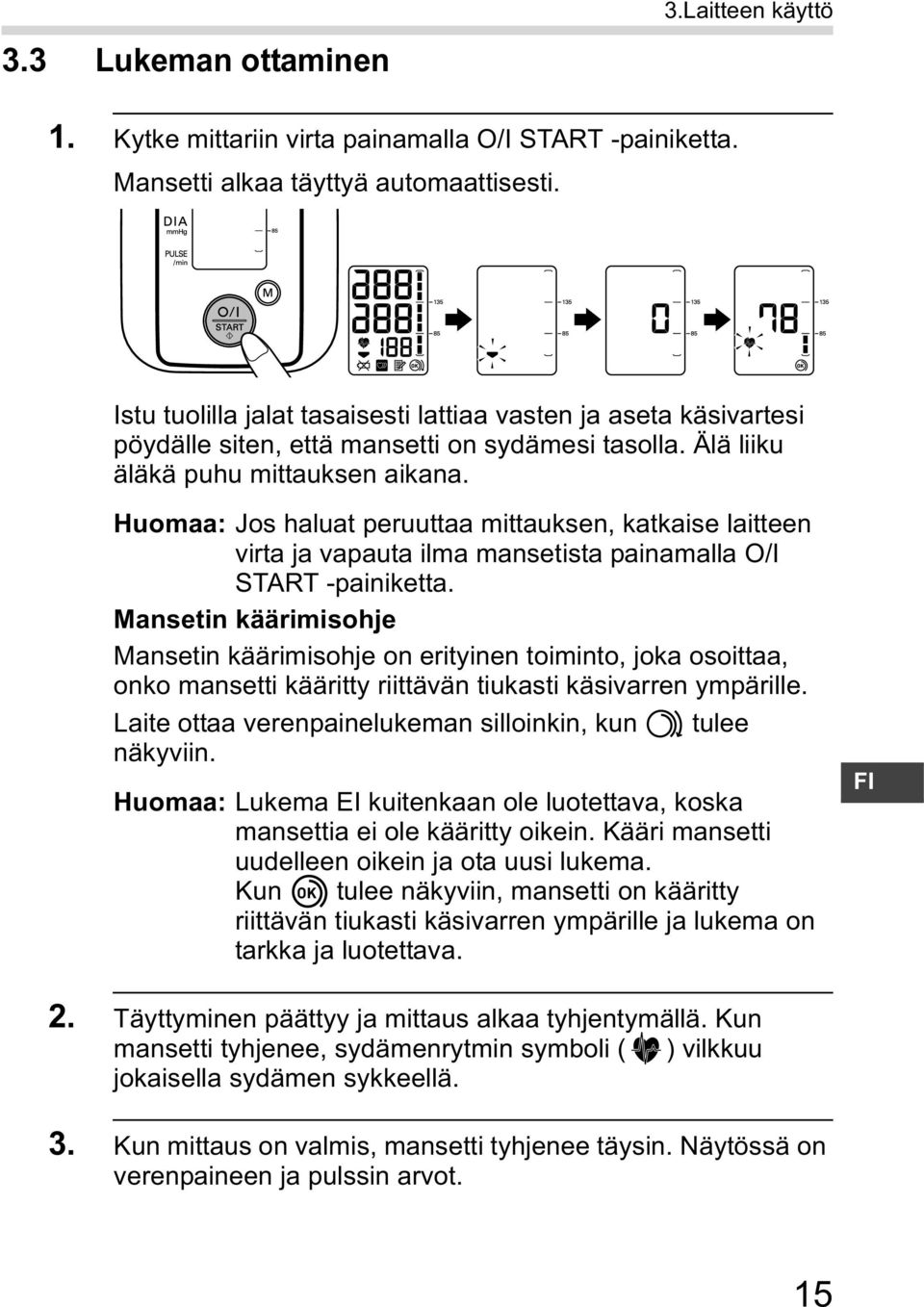

15 3.3 Lukeman ottaminen 3.Laitteen käyttö 1. Kytke mittariin virta painamalla O/I START -painiketta. Mansetti alkaa täyttyä automaattisesti. Istu tuolilla jalat tasaisesti lattiaa vasten ja aseta käsivartesi pöydälle siten, että mansetti on sydämesi tasolla. Älä liiku äläkä puhu mittauksen aikana. Huomaa: Jos haluat peruuttaa mittauksen, katkaise laitteen virta ja vapauta ilma mansetista painamalla O/I START -painiketta. Mansetin käärimisohje Mansetin käärimisohje on erityinen toiminto, joka osoittaa, onko mansetti kääritty riittävän tiukasti käsivarren ympärille. Laite ottaa verenpainelukeman silloinkin, kun tulee näkyviin. Huomaa: Lukema EI kuitenkaan ole luotettava, koska mansettia ei ole kääritty oikein. Kääri mansetti uudelleen oikein ja ota uusi lukema. Kun tulee näkyviin, mansetti on kääritty riittävän tiukasti käsivarren ympärille ja lukema on tarkka ja luotettava. FI 2. Täyttyminen päättyy ja mittaus alkaa tyhjentymällä. Kun mansetti tyhjenee, sydämenrytmin symboli ( ) vilkkuu jokaisella sydämen sykkeellä. 3. Kun mittaus on valmis, mansetti tyhjenee täysin. Näytössä on verenpaineen ja pulssin arvot. 15

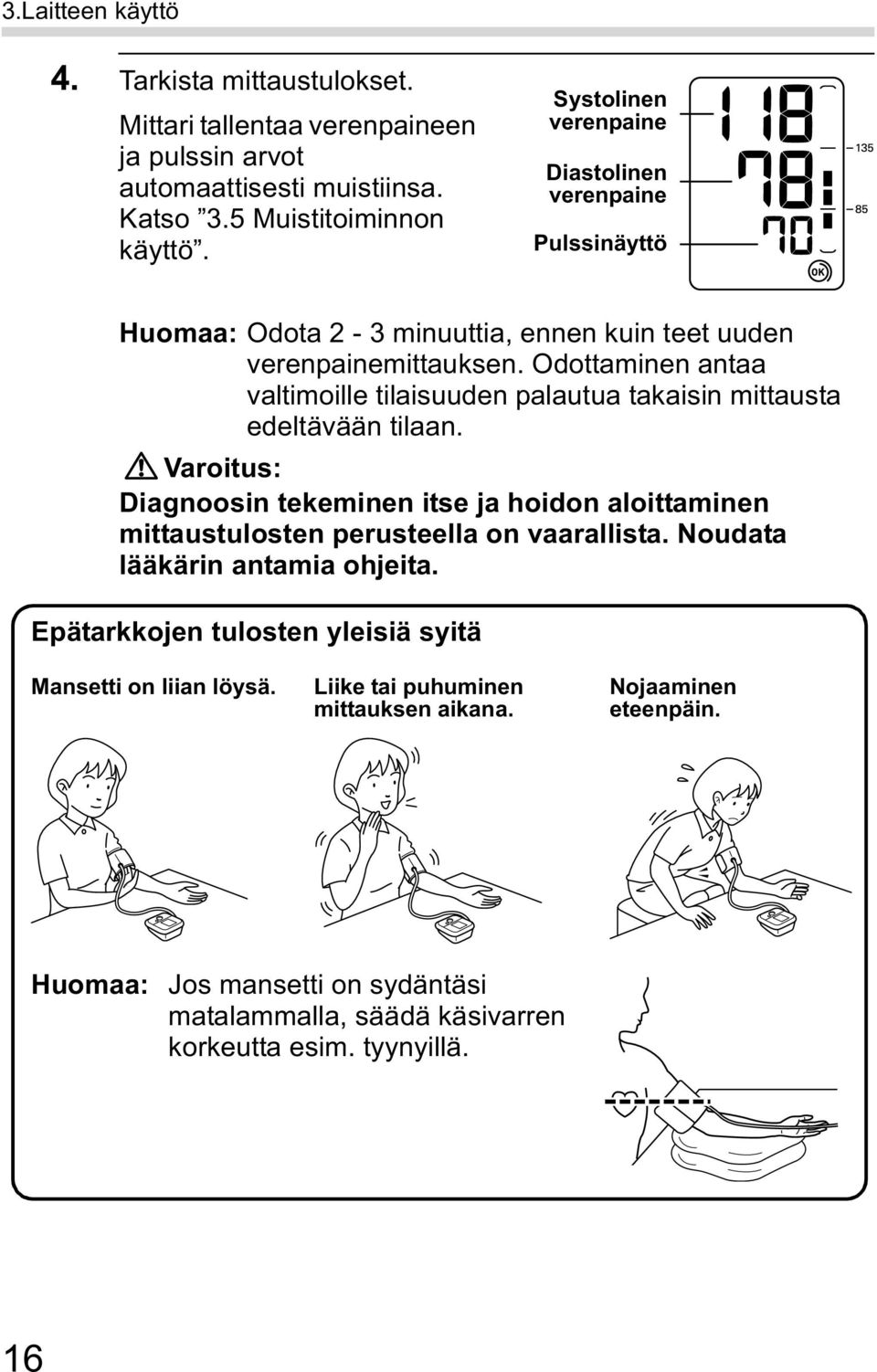

16 3.Laitteen käyttö 4. Tarkista mittaustulokset. Mittari tallentaa verenpaineen ja pulssin arvot automaattisesti muistiinsa. Katso 3.5 Muistitoiminnon käyttö. Systolinen verenpaine Diastolinen verenpaine Pulssinäyttö Huomaa: Odota 2-3 minuuttia, ennen kuin teet uuden verenpainemittauksen. Odottaminen antaa valtimoille tilaisuuden palautua takaisin mittausta edeltävään tilaan. Varoitus: Diagnoosin tekeminen itse ja hoidon aloittaminen mittaustulosten perusteella on vaarallista. Noudata lääkärin antamia ohjeita. Epätarkkojen tulosten yleisiä syitä Mansetti on liian löysä. Liike tai puhuminen mittauksen aikana. Nojaaminen eteenpäin. Huomaa: Jos mansetti on sydäntäsi matalammalla, säädä käsivarren korkeutta esim. tyynyillä. 16

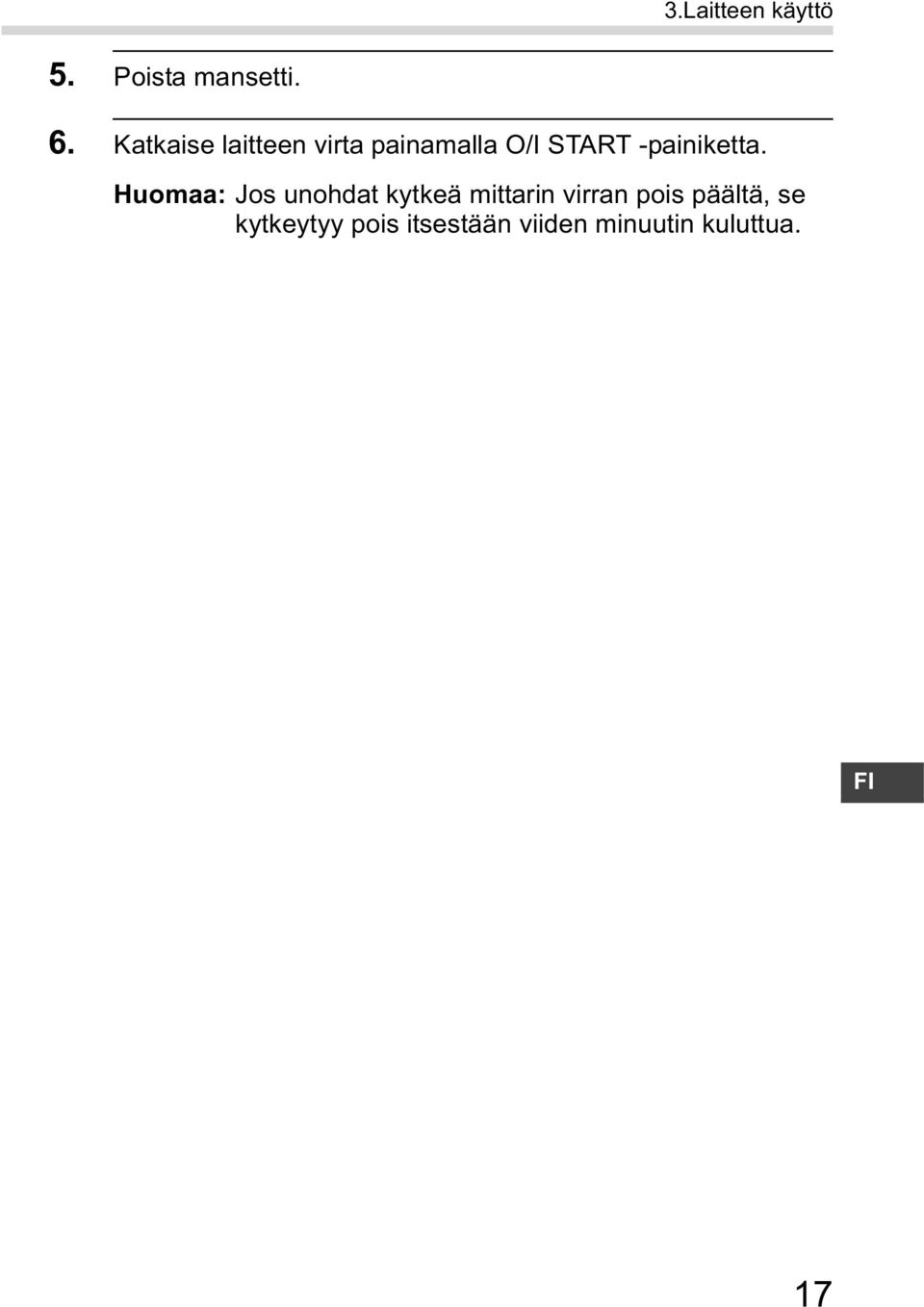

17 3.Laitteen käyttö 5. Poista mansetti. 6. Katkaise laitteen virta painamalla O/I START -painiketta. Huomaa: Jos unohdat kytkeä mittarin virran pois päältä, se kytkeytyy pois itsestään viiden minuutin kuluttua. FI 17

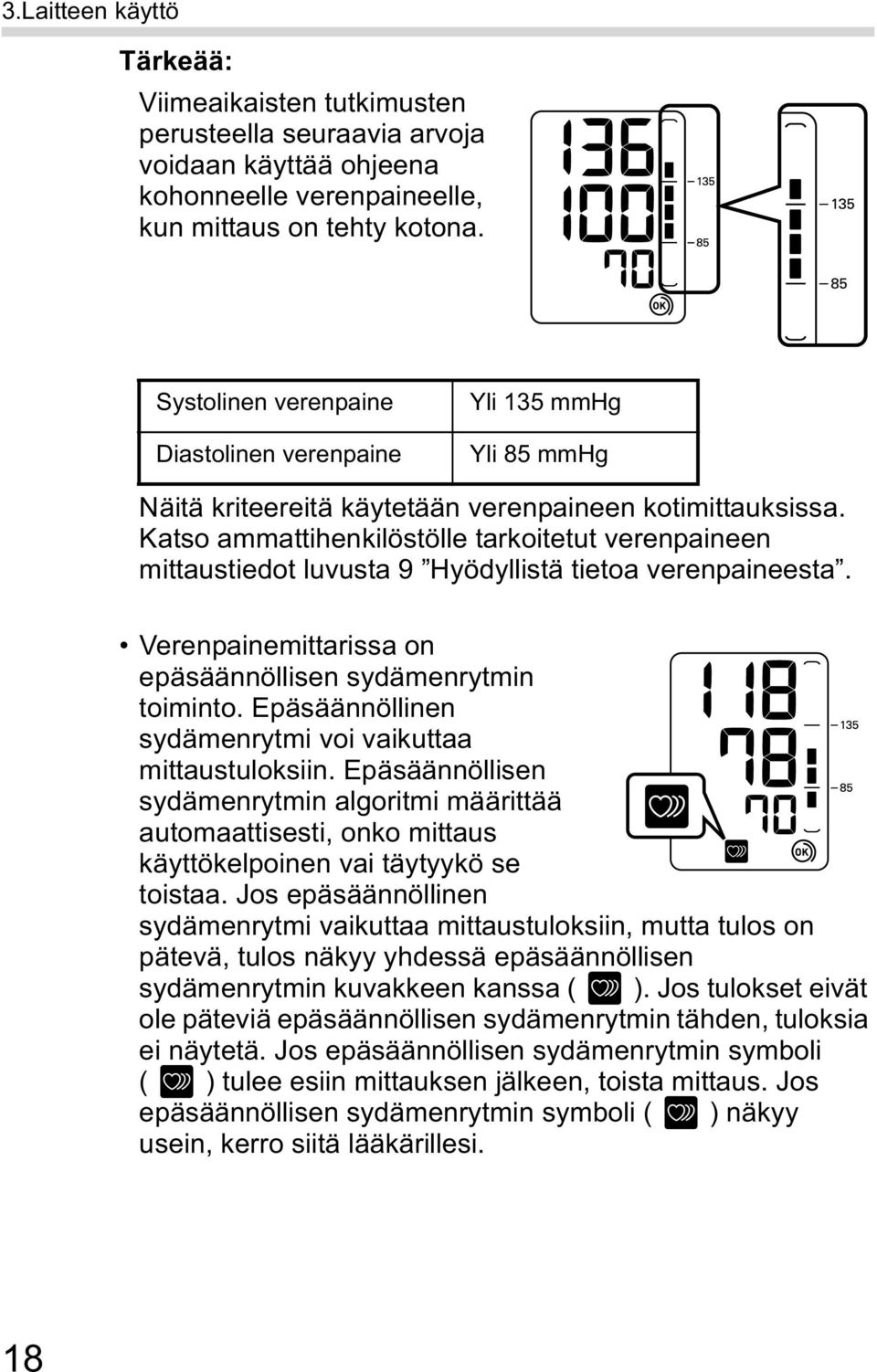

18 3.Laitteen käyttö Tärkeää: Viimeaikaisten tutkimusten perusteella seuraavia arvoja voidaan käyttää ohjeena kohonneelle verenpaineelle, kun mittaus on tehty kotona. Systolinen verenpaine Diastolinen verenpaine Yli 135 mmhg Yli 85 mmhg Näitä kriteereitä käytetään verenpaineen kotimittauksissa. Katso ammattihenkilöstölle tarkoitetut verenpaineen mittaustiedot luvusta 9 Hyödyllistä tietoa verenpaineesta. Verenpainemittarissa on epäsäännöllisen sydämenrytmin toiminto. Epäsäännöllinen sydämenrytmi voi vaikuttaa mittaustuloksiin. Epäsäännöllisen sydämenrytmin algoritmi määrittää automaattisesti, onko mittaus käyttökelpoinen vai täytyykö se toistaa. Jos epäsäännöllinen sydämenrytmi vaikuttaa mittaustuloksiin, mutta tulos on pätevä, tulos näkyy yhdessä epäsäännöllisen sydämenrytmin kuvakkeen kanssa ( ). Jos tulokset eivät ole päteviä epäsäännöllisen sydämenrytmin tähden, tuloksia ei näytetä. Jos epäsäännöllisen sydämenrytmin symboli ( ) tulee esiin mittauksen jälkeen, toista mittaus. Jos epäsäännöllisen sydämenrytmin symboli ( ) näkyy usein, kerro siitä lääkärillesi. 18

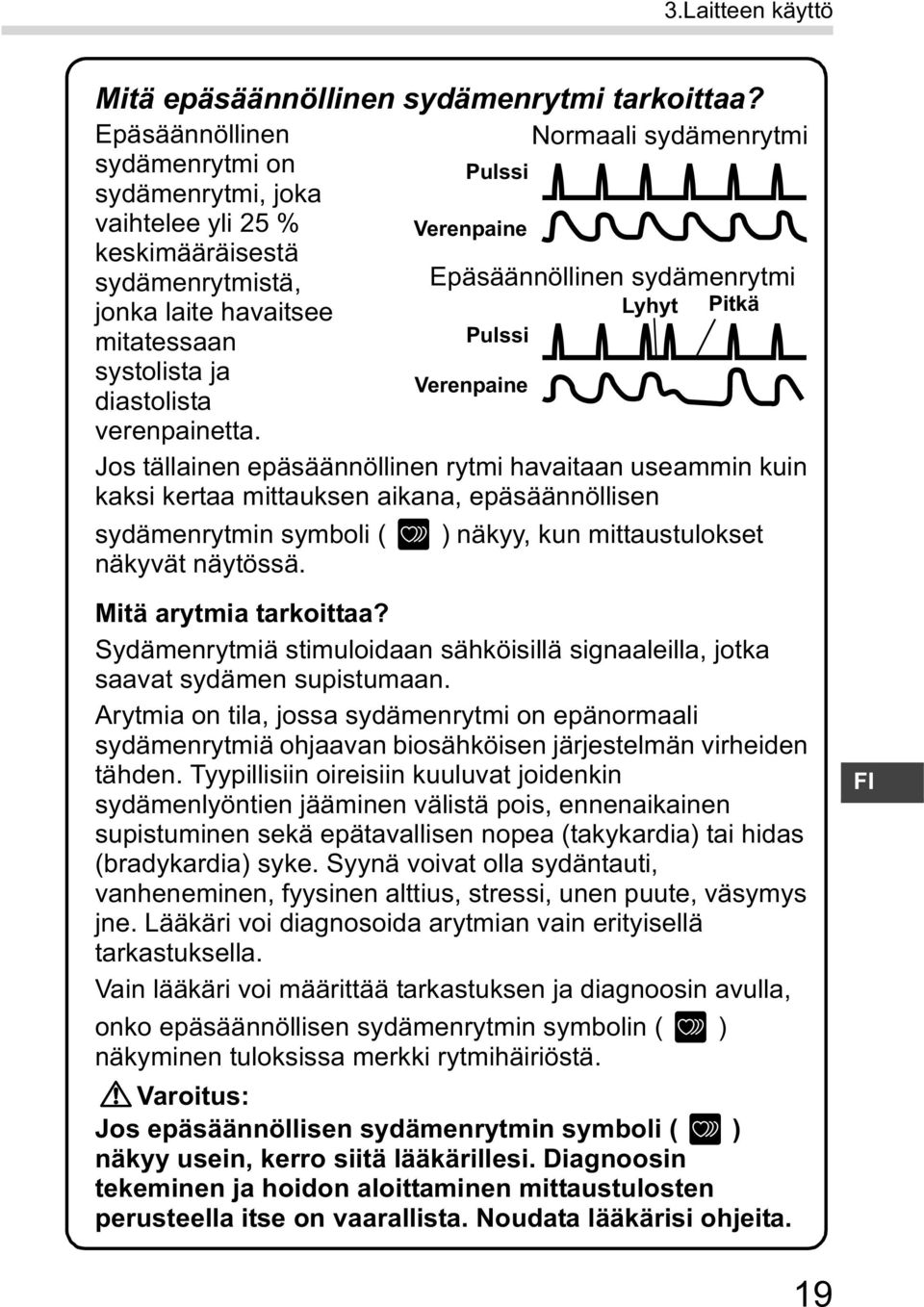

19 3.Laitteen käyttö Mitä epäsäännöllinen sydämenrytmi tarkoittaa? Epäsäännöllinen Normaali sydämenrytmi sydämenrytmi on Pulssi sydämenrytmi, joka vaihtelee yli 25 % Verenpaine keskimääräisestä sydämenrytmistä, Epäsäännöllinen sydämenrytmi jonka laite havaitsee Lyhyt Pitkä mitatessaan Pulssi systolista ja Verenpaine diastolista verenpainetta. Jos tällainen epäsäännöllinen rytmi havaitaan useammin kuin kaksi kertaa mittauksen aikana, epäsäännöllisen sydämenrytmin symboli ( ) näkyy, kun mittaustulokset näkyvät näytössä. Mitä arytmia tarkoittaa? Sydämenrytmiä stimuloidaan sähköisillä signaaleilla, jotka saavat sydämen supistumaan. Arytmia on tila, jossa sydämenrytmi on epänormaali sydämenrytmiä ohjaavan biosähköisen järjestelmän virheiden tähden. Tyypillisiin oireisiin kuuluvat joidenkin sydämenlyöntien jääminen välistä pois, ennenaikainen supistuminen sekä epätavallisen nopea (takykardia) tai hidas (bradykardia) syke. Syynä voivat olla sydäntauti, vanheneminen, fyysinen alttius, stressi, unen puute, väsymys jne. Lääkäri voi diagnosoida arytmian vain erityisellä tarkastuksella. Vain lääkäri voi määrittää tarkastuksen ja diagnoosin avulla, onko epäsäännöllisen sydämenrytmin symbolin ( ) näkyminen tuloksissa merkki rytmihäiriöstä. Varoitus: Jos epäsäännöllisen sydämenrytmin symboli ( ) näkyy usein, kerro siitä lääkärillesi. Diagnoosin tekeminen ja hoidon aloittaminen mittaustulosten perusteella itse on vaarallista. Noudata lääkärisi ohjeita. FI 19

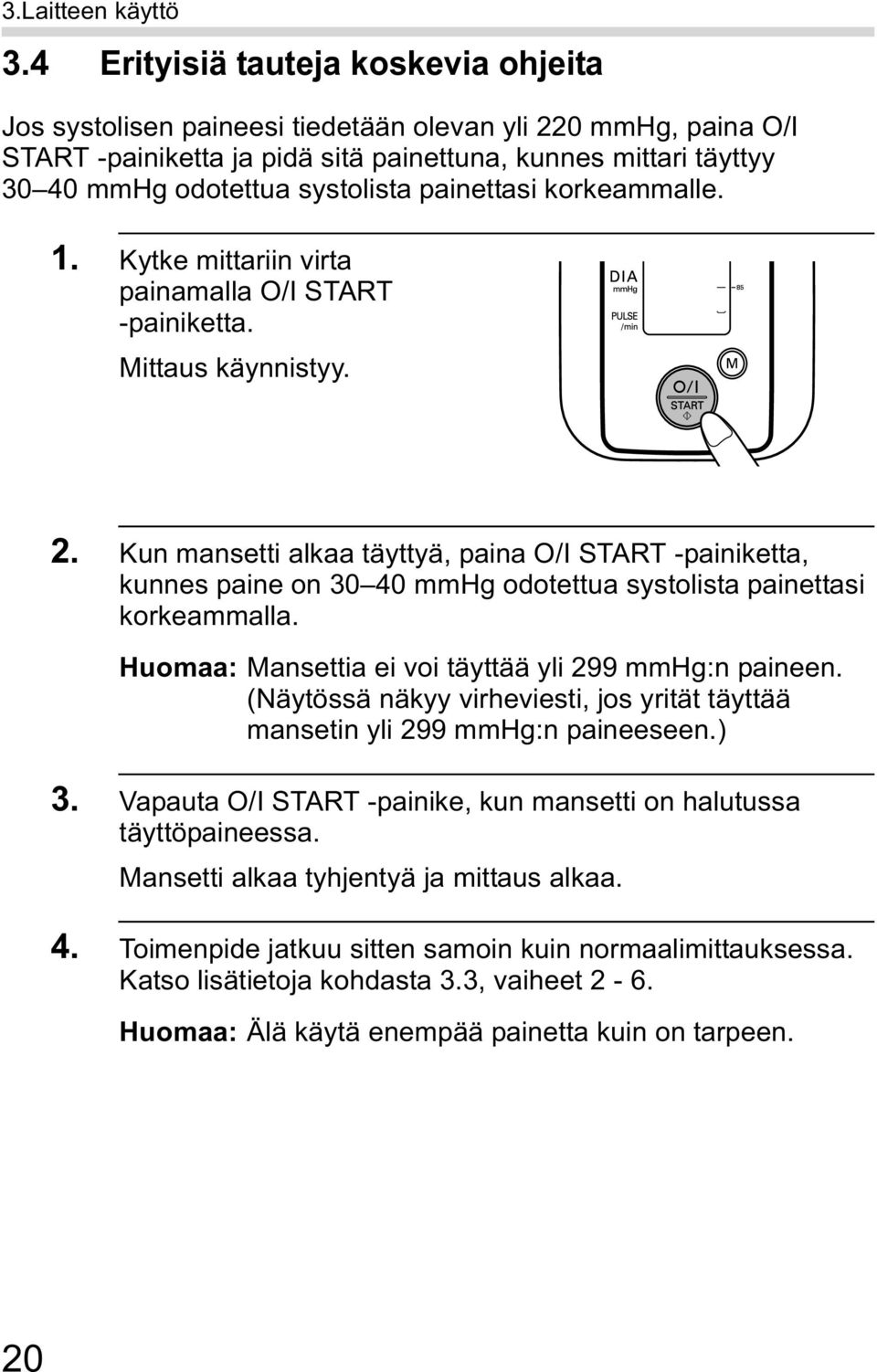

20 3.Laitteen käyttö 3.4 Erityisiä tauteja koskevia ohjeita Jos systolisen paineesi tiedetään olevan yli 220 mmhg, paina O/I START -painiketta ja pidä sitä painettuna, kunnes mittari täyttyy mmhg odotettua systolista painettasi korkeammalle. 1. Kytke mittariin virta painamalla O/I START -painiketta. Mittaus käynnistyy. 2. Kun mansetti alkaa täyttyä, paina O/I START -painiketta, kunnes paine on mmhg odotettua systolista painettasi korkeammalla. Huomaa: Mansettia ei voi täyttää yli 299 mmhg:n paineen. (Näytössä näkyy virheviesti, jos yrität täyttää mansetin yli 299 mmhg:n paineeseen.) 3. Vapauta O/I START -painike, kun mansetti on halutussa täyttöpaineessa. Mansetti alkaa tyhjentyä ja mittaus alkaa. 4. Toimenpide jatkuu sitten samoin kuin normaalimittauksessa. Katso lisätietoja kohdasta 3.3, vaiheet 2-6. Huomaa: Älä käytä enempää painetta kuin on tarpeen. 20

21 3.5 Muistitoiminnon käyttö 3.Laitteen käyttö Laite tallentaa muistiin jopa 21 mittaustulosta (verenpaine ja pulssi). Kun muistiin on tallennettu 21 mittauslukemasarjaa, vanhin tieto poistetaan, jotta uusille lukemille syntyy tilaa. 1. Paina M-painiketta. Huomaa: Jos muistissa ei ole mittaustuloksia, oikealla oleva näyttö tulee esiin. 2. Voit vaihdella näyttöä edellisten mittaustulosten välillä painamalla M-painiketta toistuvasti. Muistinumero näkyy sekunnin ajan, ennen kuin pulssi tulee näkyviin. Uusimman sarjan numero on 1. Jos laite havaitsee epäsäännöllisen sydämenrytmin, epäsäännöllisen sydämenrytmin symboli näkyy mittauksen lopussa näytössä tuloksen kanssa. FI 21

22 3.Laitteen käyttö 3. Katkaise laitteen virta painamalla O/I START -painiketta. Huomaa: Jos unohdat kytkeä mittarin virran pois päältä, se kytkeytyy pois itsestään viiden minuutin kuluttua. Kaikkien muistiin tallennettujen arvojen poistaminen Yksittäisiä tallennettuja lukemia ei voi poistaa, vaan kaikki mittarin lukemat poistetaan samalla. 1. Kun haluat poistaa tallennetut lukemat, paina ensin M-painiketta. Pidä sitä painettuna ja paina O/I START -painiketta samanaikaisesti noin 2-3 sekunnin ajan. Kaikki lukemat poistetaan. Tärkeää: Varo painamasta ensin O/I START -painiketta. Jos painetaan ensin O/I START -painiketta, mittaus käynnistyy Katkaise laitteen virta painamalla O/I START -painiketta. Huomaa: Jos unohdat kytkeä mittarin virran pois päältä, se kytkeytyy pois itsestään viiden minuutin kuluttua. 22

23 Hoito ja ylläpito 4.Pikaopas 4. Pikaopas Jos käytät mittaria ensimmäisen kerran, lue tämän käyttöohjeen kappale 3 huolellisesti. Jotta lukema olisi luotettava, älä syö, juo alkoholia, tupakoi tai harrasta liikuntaa vähintään 30 minuuttiin ennen mittauksen ottamista. Huomaa: Poista tiukka vaatetus olkavarren ympäriltä. 1. Istu tuolilla jalat tasaisesti lattiaa vasten ja aseta käsivartesi pöydälle siten, että mansetti on sydämesi tasolla. 2. Aseta mansetti olkavarteesi. Merkin on oltava keskellä olkavarren sisäpuolta ja osoitettava alaspäin, jotta ilmaletku kulkee alas kyynärvarren sisäpuolelta ja on suorassa linjassa keskisormesi kanssa. 3. Kiinnitä mansetti olkavarren ympärille tarranauhalla. 4. Paina O/I START -painiketta. Kun mittaus on tehty, mittari näyttää verenpaineen ja pulssin sekä tyhjentää sitten mansetin paineen automaattisesti. Huomautuksia: Odota aina vähintään 2-3 minuuttia, ennen kuin teet uuden verenpainemittauksen. Huomaa, että kaikki mittaukset tallennetaan laitteen muistiin. Jos samaa mittaria käyttää useampi henkilö, ota tämä seikka huomioon. FI 23

24 5.Käsittelyvirheitä ja ongelmia 5. Käsittelyvirheitä ja ongelmia 5.1 Virhesanomat Virhenäyttö Syy Korjaus Mansetti ei ole täyttynyt riittävästi. Lue ohjeet huolellisesti ja toista osassa 3.4 annetut vaiheet. Liikettä mittauksen aikana. Ilmaletkun liitin on irti. Mansettia ei ole asetettu oikein. Vaatetus häiritsee mansettia. Mansetista vuotaa ilmaa. Toista mittaus. Älä liiku äläkä puhu mittauksen aikana. Katso osaa 3.3. Työnnä ilmaletkun liitin tukevasti paikoilleen. Katso osaa 3.2. Aseta mansetti oikein. Katso osaa 3.2. Poista mansettia häiritsevä vaatetus. Katso osaa 3.2. Vaihda mansetti uuteen. Katso luvusta 7. Mansetti täytettiin yli 299 mmhg:n paineen, kun se täytettiin manuaalisesti. Älä täytä mansettia yli 299 mmhg:n paineeseen. Katso osaa

25 5.Käsittelyvirheitä ja ongelmia Virhenäyttö Syy Korjaus Vilkkuu tai näkyy jatkuvasti Pariston varaus on vähissä. Laitevika. Vaihda kaikki neljä AAA - paristoa uusiin. Katso osaa 2.1. Ota yhteys OMRONvähittäisliikkeeseen tai -jälleenmyyjään. Huomaa: Epäsäännöllisen sydämenrytmin symboli ( esiintyä myös virheilmoituksen kanssa. ) saattaa FI 25

26 5.Käsittelyvirheitä ja ongelmia 5.2 Vianetsintä Ongelma Syy Korjaus Lukema on erittäin matala (tai korkea). Mansetin paine ei nouse. Mansetti tyhjenee liian aikaisin. Ei voi mitata tai lukemat ovat liian alhaisia tai liian korkeita. Mittarin virta loppuu kesken mittauksen. Mitään ei tapahdu, kun painat painikkeita. Mansettia ei ole asetettu oikein. Liike tai puhuminen mittauksen aikana. Vaatetus häiritsee mansettia. Ilmaletkun liitintä ei ole kiinnitetty tukevasti pääyksikköön. Mansetista vuotaa ilmaa. Mansetti on löysä. Mansettia ei ole täytetty riittävästi. Paristot ovat tyhjät. Paristot ovat tyhjät. Paristot on asetettu väärin. Aseta mansetti oikein. Katso osaa 3.2. Älä liiku äläkä puhu mittauksen aikana. Katso osaa 3.3. Poista mansettia häiritsevä vaatetus. Katso osaa 3.1. Varmista, että ilmaletkun liitin on kytketty tukevasti. Katso osaa 3.2. Vaihda mansetti uuteen. Katso luvusta 7. Aseta mansetti oikein siten, että se on kääritty tukevasti käsivarren ympärille. Katso osaa 3.2. Täytä mansetti siten, että se on mmhg edellisen mittaustuloksesi yläpuolella. Katso osaa 3.4. Vaihda paristot uusiin. Vaihda paristot uusiin. Aseta paristot siten, että niiden navat (+/-) ovat oikein. 26

27 5.Käsittelyvirheitä ja ongelmia Ongelma Syy Korjaus Muita ongelmia. Paina O/I START -painiketta ja toista mittaus. Jos ongelma jatkuu, kokeile vaihtaa paristot uusiin. Jos tämä ei auta, ota yhteys OMRONvähittäisliikkeeseen tai -jälleenmyyjään. FI 27

28 6.Ylläpito ja säilytys 6. Ylläpito ja säilytys Ylläpito Suojele laitetta vaurioilta seuraavien ohjeiden avulla: Älä altista pääyksikköä tai mansettia äärilämpötiloille, kosteudelle tai suoralle auringonpaisteelle. Älä kääri mansettia tai letkua liian tiukasti. Älä pura laitetta. Älä kohdista laitteeseen voimakkaita iskuja tai tärinää (esim. pudota sitä lattialle). Älä puhdista pääyksikköä haihtuvilla nesteillä. Älä pese mansettia tai upota sitä veteen. Älä käytä bensiiniä, ohennusaineita tai vastaavia liuottimia mansetin puhdistamiseen. Älä tee mitään korjauksia itse. Jos laitteeseen tulee vika, ota yhteys pakkauksessa mainittuun OMRON-vähittäisliikkeeseen tai -jälleenmyyjään. Laite tulee puhdistaa pehmeällä, kuivalla kankaalla. Käytä pehmeää, kostutettua kangasta ja saippuaa mansetin puhdistamiseen. Kalibrointi ja huolto Tämän verenpainemittarin tarkkuus on testattu huolellisesti ja se on suunniteltu pitkää käyttöikää varten. Suosittelemme yleensä laitteen tarkastusta joka toinen vuosi, jotta voidaan varmistaa sen oikea toiminta ja tarkkuus. Ota yhteyttä valtuutettuun OMRON-myyjään. 28

29 6.Ylläpito ja säilytys Säilytys Kun laite ei ole käytössä, säilytä sitä säilytyskotelossa. 1. Irrota ilmaletku ilmaliitännästä. Taita ilmaletku varovasti mansetin sisään. Huomaa: Älä taita ilmaletkua liikaa. 2. Aseta mansetti ja pääyksikkö säilytyskoteloon. FI Älä säilytä tätä laitetta seuraavissa olosuhteissa: Jos laite on märkä. Paikat, jotka altistavat äärilämpötiloille, kosteudelle, suoralle auringonpaisteelle, pölylle tai syövyttäville höyryille. Paikat, jotka altistavat tärinälle tai iskuille tai joissa laite on vaarassa pudota. 29

30 7.Valinnaiset osat 7. Valinnaiset osat Kattava mansetti Olkavarren ympärysmitta cm Keskikokoinen mansetti Olkavarren ympärysmitta cm CW (Malli: HEM-RML30) Suuri mansetti Olkavarren ympärysmitta cm Verkkolaite S CM CL Adapter S Valinnaisen verkkolaitteen käyttö Aseta paristot paristolokeroon silloinkin, kun verkkolaite on käytössä. Huomautuksia: Älä koskaan irrota virtajohtoa kädet märkinä. Käytä vain laitteen mukana toimitettua verkkolaitetta. Muut verkkolaitteet voivat vaurioittaa laitetta. Varo vaurioittamasta mittaria tai mansettia, kun säilytät valinnaista verkkolaitetta mittarin kanssa. 1. Aseta verkkolaitteen pistoke verkkolaitteen liitäntään mittarin oikealle puolelle. 2. Kytke verkkolaite seinän pistorasiaan. Irrota verkkolaite irrottamalla se ensin seinän pistorasiasta ja irrottamalla sen jälkeen heti verkkolaitteen pistoke mittarista. 30

31 8.Tekniset tiedot 8. Tekniset tiedot Tuotteen kuvaus Malli Näyttö Mittausmenetelmä Mittausalue Muisti Tarkkuus Täyttö Tyhjennys Virtalähde Pariston kesto Käyttölämpötila/-kosteus Säilytyslämpötila/ Kosteus/Ilmanpaine Mittariosan paino Mansetin paino Ulkomitat Mansetin mitat Mansetin materiaali Pakkauksen sisältö Digitaalinen automaattinen verenpainemittari OMRON M2 (HEM-7119-E(V)) LCD-digitaalinäyttö Oskillometrinen menetelmä Paine: 0 mmhg mmhg Pulssi: /min. 21 mittausta Paine: ±3 mmhg Pulssi: ±5 % näytön lukemasta Automaattinen sähköpumpulla Automaattinen paineentasausventtiili 4 AAA -paristoa 1,5 V tai AC/DC-sovitin (verkkolaite) (valinnainen, 6 V 4 W) Uusien alkaliparistojen kapasiteetti on noin 300 mittausta C / % suhteellinen kosteus C / % suhteellinen kosteus/ hpa Noin 250g ilman paristoja Noin 120g Noin 104 (l) mm 84 (k) mm 129 (p) mm Noin 146 mm 446 mm (Keskikokoinen mansetti: olkavarren ympärysmitta cm) Nailon ja polyesteri Pääyksikkö, mansetti, käyttöohje, säilytyskotelo, paristopakkaus, takuukortti, verenpainekortti Huomaa: Tekniset tiedot saattavat muuttua ilman ennakkoilmoitusta Tämä OMRON-tuote on valmistettu OMRON HEALTHCARE Co. Ltd., Japan -yrityksen tarkan laatujärjestelmän mukaisesti. OMRON-verenpainemittarien perusosa, paineanturi, on valmistettu Japanissa. Tämän laitteen ja käytettyjen paristojen hävittäminen on suoritettava elektroniikkatuotteiden kansallisten hävittämissäännösten mukaisesti. FI Laite täyttää EY-direktiivin 93/42/ETY (lääkintälaitedirektiivi) vaatimukset. Tämä verenpainemittari on suunniteltu eurooppalaisen standardin EN1060 mukaisesti: Ei-invasiiviset verenpainemittarit, Osa 1: Yleisvaatimukset ja Osa 3: Lisävaatimukset sähkömekaanisille verenpainemittareille. Varo: = Tyyppi B Lue tämä käyttöohje perusteellisesti ennen laitteen käyttöä. 31

32 8.Tekniset tiedot Tärkeitä tietoja sähkömagneettisesta yhteensopivuudesta (EMC) Nykyään käytetään yhä enemmän elektronisia laitteita kuten tietokoneita ja matkapuhelimia, ja nämä laitteet voivat aiheuttaa sähkömagneettista häiriötä käytössä oleville lääkinnällisille laitteille. Sähkömagneettiset häiriöt voivat aiheuttaa lääkinnällisen laitteen toimintahäiriön ja mahdollisen turvallisuusriskin. Lääkinnällisten laitteiden ei myös tulisi häiritä muita laitteita. Sähkömagneettisen yhteensopivuuden (EMC) vaatimusten säätelemiseksi ja turvallisuusriskitilanteiden estämiseksi on otettu käyttöön standardi EN :2007. Standardi määrittää sähkömagneettisten häiriöiden sietotasot sekä lääkinnällisille laitteille hyväksyttävät suurimmat sähkömagneettisen säteilyn tasot. Tämän OMRON HEALTHCAREen valmistaman lääkinnällisen laitteen häiriönsietokyky sekä säteily ovat EN :2007-standardin mukaisia. Siitä huolimatta on noudatettava erityisiä varotoimenpiteitä: Lääkinnällisen laitteen lähellä ei saa käyttää matkapuhelimia eikä muita laitteita, jotka synnyttävät voimakkaita sähkö- tai sähkömagneettisia kenttiä. Tämä saattaa aiheuttaa laitteen toimintahäiriön ja mahdollisen turvallisuusriskin. Näiden välillä on suositeltavaa pitää vähintään 7 metrin etäisyys. Jos etäisyys on pienempi, tarkista, että laite toimii oikein. Muita standardin EN :2007 mukaisia asiakirjoja on saatavissa OMRON HEALTHCARE EUROPElta tässä käyttöohjeessa mainitusta osoitteesta. Asiakirjat ovat nähtävissä myös Internet-osoitteessa Tuotteen oikea hävittäminen (sähkö- ja elektroniikkaromu, WEEE) Jos tuotteessa tai sen asiakirjoissa on tämä merkki, sitä ei saa hävittää muun talousjätteen mukana, kun sen käyttöikä on lopussa. Jotta vältetään kontrolloimattoman jätteenhävityksen aiheuttamat ympäristöön ja ihmisten terveyteen kohdistuvat haitat, tämä tuote on erotettava muista jätteistä ja kierrätettävä asianmukaisesti materiaalien kestävän uudelleenkäytön edistämiseksi. Tietoja siitä, minne ja miten tämä laite voidaan palauttaa ympäristöä kuormittamatonta kierrätystä varten, on saatavissa joko laitteen myyntiliikkeestä tai kunnan-/kaupunginhallitukselta. Yrityskäyttäjien taas tulee ottaa yhteyttä tavarantoimittajaan ja tarkistaa ostosopimuksen ehdot. Tuotetta ei saa hävittää yhdessä muiden kaupallisten jätteiden kanssa. 32

33 9.Hyödyllistä tietoa verenpaineesta 9. Hyödyllistä tietoa verenpaineesta Mitä verenpaine on? Verenpaine osoittaa voimaa, jolla veri virtaa valtimoiden seinämiä vasten. Valtimoiden verenpaine vaihtelee jatkuvasti sydämen syklin aikana. Syklin korkeinta painetta nimitetään systoliseksi verenpaineeksi; matalinta painetta diastoliseksi verenpaineeksi. Sekä systolinen että diastolinen verenpainelukema ovat tarpeellisia, jotta lääkäri voi arvioida potilaan verenpaineen tilan. Miksi verenpainetta on hyvä mitata kotona? Lääkärin mitatessa verenpainetta voi syntyä jännittyneisyyttä, mikä puolestaan nostaa verenpainetta. Koska verenpaineeseen vaikuttavat useat tilat, yksi mittaus ei ehkä ole riittävä tarkan diagnoosin tekemiseen. Verenpaineeseen voivat vaikuttaa monet tekijät, kuten liikunta, jännittyneisyys tai jopa kellonaika. Siksi on parasta mitata verenpaine samaan aikaan joka päivä, jotta saadaan tarkka osoitus verenpaineen mahdollisista muutoksista. Verenpaine on yleensä alhainen aamuisin ja nousee iltapäivästä iltaan. Se on alhaisempi kesäisin ja korkeampi talvisin. Verenpaine mitataan elohopeamillimetreinä (mmhg), ja mittaukset kirjataan systolinen paine ennen diastolista painetta, esim. 135/85 mmhg. FI 200 Yläkäyrä: systolinen verenpaine Alakäyrä: diastolinen verenpaine mmhg Kellonaika Esimerkki: vaihtelu saman päivän aikana (35-vuotias mies) 33

34 9.Hyödyllistä tietoa verenpaineesta Maailman terveysjärjestön antama verenpaineen luokittelu Maailman terveysjärjestö (WHO) ja kansainvälinen hypertensioyhdistys (ISH) ovat kehittäneet tässä kuvassa esitetyn verenpaineluokituksen. Systolinen verenpaine (mmhg) Vaikea hypertensio Keskivaikea hypertensio Lievä hypertensio Normaali systolinen arvo Normaali verenpaine Optimaalinen verenpaine (kohdearvo) Diastolinen verenpaine (mmhg) Luokitus perustuu verenpainearvoihin, jotka mitataan henkilöiden ollessa istuvassa asennossa sairaaloiden poliklinikoilla. Huomaa: Hypotensiolle ei ole olemassa yleisesti hyväksyttyä määrittelyä. Usein kuitenkin ajatellaan, että henkilöt, joiden systolinen paine on alle 100 mmhg, ovat hypotensiivisia. 34

35 Valmistaja OMRON HEALTHCARE Co., Ltd. 53, Kunotsubo, Terado-cho, Muko, Kyoto, JAPANI EU-edustaja Tuotantolaitos OMRON HEALTHCARE EUROPE B.V. Scorpius 33, 2132 LR Hoofddorp ALANKOMAAT OMRON HEALTHCARE MANUFACTURING VIETNAM CO., LTD. No. 28 VSIP II, Street 2, Vietnam-Singapore Industrial Park II, Binh Duong Industry-Services-Urban Complex Hoa Phu Ward, Thu Dau Mot Town, Binh Duong Province, VIETNAM OMRON HEALTHCARE UK LIMITED Opal Drive Fox Milne Milton Keynes, MK15 0DG U.K. Tytäryhtiö OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbh John-Deere-Str. 81a Mannheim, SAKSA OMRON Santé France SAS 14, rue de Lisbonne Rosny-sous-Bois Cedex RANSKA FI Maahantuoja Normomedical Oy Valimotie 2, Helsinki puh Valmistettu Vietnamissa 35
