Tehtaanpuiston yläaste ja Vuosaaren lukio Vuosaarentie 7, Helsinki Salaojien kuntotutkimus (lopullinen versio)

Transkriptio

1 Tehtaanpuiston yläaste ja Vuosaaren lukio Vuosaarentie 7, Helsinki Salaojien kuntotutkimus (alustava versio) (lopullinen versio) projekti 05059

2 TEHTAANPUISTON YLÄASTE JA VUOSAAREN LUKIO SALAOJIEN KUNTOTUTKIMUS SISÄLLYSLUETTELO 1 TUTKIMUKSEN KOHDE JA LÄHTÖTIEDOT 1.1 Yleistiedot 1.2 Tehtävä 2 TUTKIMUSTULOKSET 2.1 Salaojaverkosto YHTEENVETO JA TOIMENPIDE-EHDOTUKSET 5 LIITTEET Liite 1 Valokuvat Liite 2 Tutkimuskartta Liite TV-kuvausten dokumentointi Liite 5 SO-kuvaustallenteet DVD-levyllä 2 (5)

3 TEHTAANPUISTON YLÄASTE JA VUOSAAREN LUKIO SALAOJIEN KUNTOTUTKIMUS TUTKIMUKSEN KOHDE JA LÄHTÖTIEDOT 1.1 Yleistiedot Työn tilaaja Helsingin kaupunki HKR-Rakennuttaja Rakennusvirasto Riitta Harju PL HELSINGIN KAUPUNKI Kohde Vuosaarentie Helsinki Tutkimuksen kohteena on vuonna 1968 valmistunut koulurakennus. Rakennuksessa on yksi maanpäällinen kerros ja kellarikerros. Rakennus on tehty rinteeseen. Rakennus on teräsbetonirakenteinen ja julkisivujen alaosat ovat tehty punatiilimuurauksella ja yläosat kevyellä puupaneloidulla seinällä. Sokkelit ovat teräsbetonirakenteisia. Perustusten vedenpoisto on toteutettu tiilisalaojaputkilla ja osittain muoviputkilla. Pintaveden hallintaan on sadevesikaivoja vain muutama. Kellarillisia tiloja on eteläosassa rakennusta. Tutkimuksissa oli käytössä kohteen pääpiirustus (piirustuksessa ei korkomerkintöjä). Salaojasuunnitelmia ei ollut käytössä. 1.2 Tehtävä Tutkimus sisältää rakennuksen salaojien kuntotutkimukset. Tutkimuksen tulokset ja havainnot on kirjattu tähän raporttiin. Kaivokorkoja ei mitattu. Selvityksissä käytettiin putkistokameraa ja digitaalista tallenninta. Tiedostomuotoinen kuvausnauhoite on toimitettu tilaajalle DVD-levyllä. Kenttätutkimukset kohteessa suoritettiin 10.4 ja Tutkimuksen suoritti LVIasiantuntija Ilkka Piittisjärvi ja TV-kuvaukset LVI-analyysi ja huoltopalvelu Toni Salminen. 2 TUTKIMUSTULOKSET 2.1 Salaojaverkosto Tulokset Valokuvat, liite 1 TV-kuvausten paikantamispiirustus, liite 2 TV-kuvausten dokumentointi, liite (5)

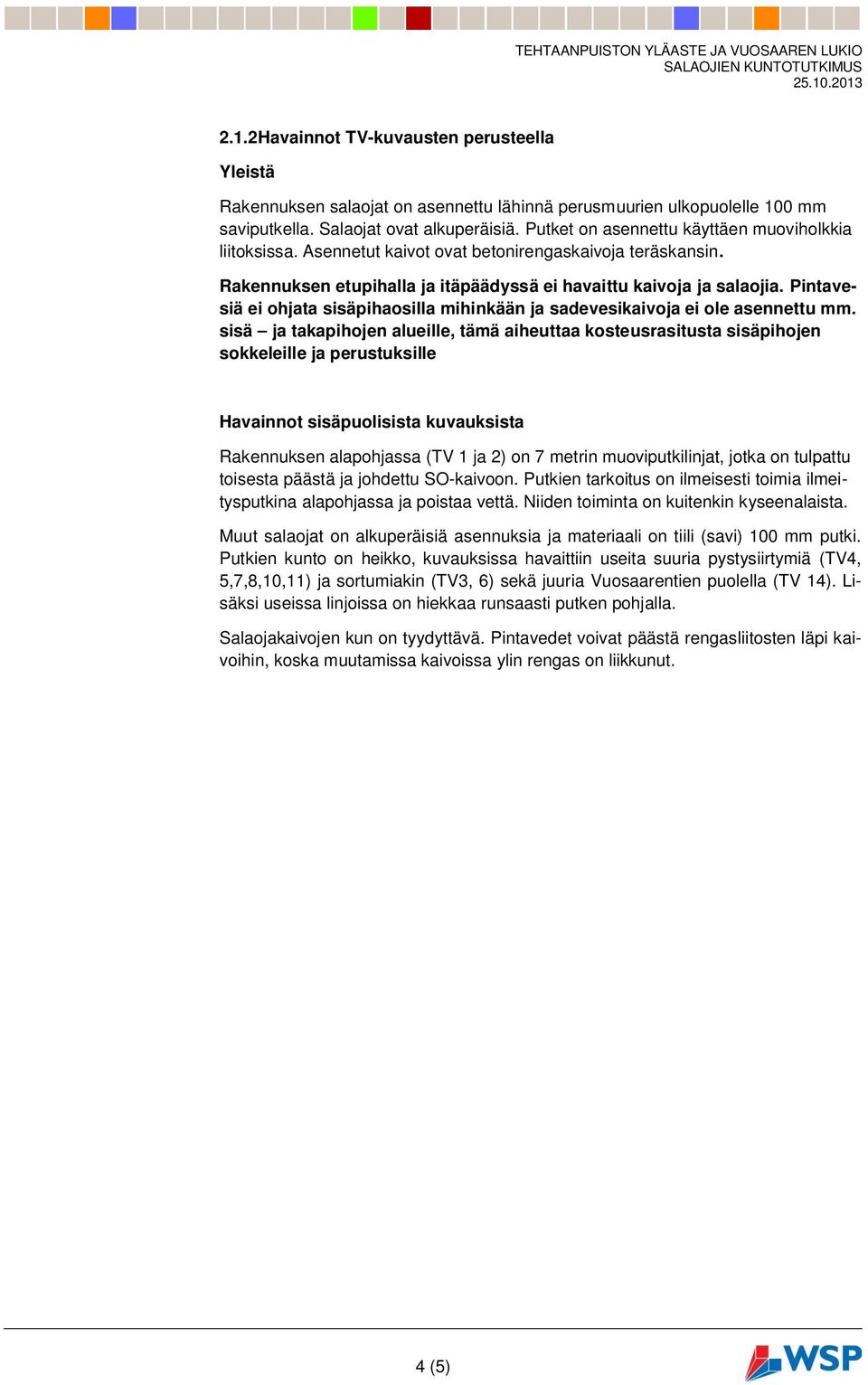

4 TEHTAANPUISTON YLÄASTE JA VUOSAAREN LUKIO SALAOJIEN KUNTOTUTKIMUS Havainnot TV-kuvausten perusteella Yleistä Rakennuksen salaojat on asennettu lähinnä perusmuurien ulkopuolelle 100 mm saviputkella. Salaojat ovat alkuperäisiä. Putket on asennettu käyttäen muoviholkkia liitoksissa. Asennetut kaivot ovat betonirengaskaivoja teräskansin. Rakennuksen etupihalla ja itäpäädyssä ei havaittu kaivoja ja salaojia. Pintavesiä ei ohjata sisäpihaosilla mihinkään ja sadevesikaivoja ei ole asennettu mm. sisä ja takapihojen alueille, tämä aiheuttaa kosteusrasitusta sisäpihojen sokkeleille ja perustuksille Havainnot sisäpuolisista kuvauksista Rakennuksen alapohjassa (TV 1 ja 2) on 7 metrin muoviputkilinjat, jotka on tulpattu toisesta päästä ja johdettu SO-kaivoon. Putkien tarkoitus on ilmeisesti toimia ilmeitysputkina alapohjassa ja poistaa vettä. Niiden toiminta on kuitenkin kyseenalaista. Muut salaojat on alkuperäisiä asennuksia ja materiaali on tiili (savi) 100 mm putki. Putkien kunto on heikko, kuvauksissa havaittiin useita suuria pystysiirtymiä (TV4, 5,7,8,10,11) ja sortumiakin (TV, 6) sekä juuria Vuosaarentien puolella (TV 14). Lisäksi useissa linjoissa on hiekkaa runsaasti putken pohjalla. Salaojakaivojen kun on tyydyttävä. Pintavedet voivat päästä rengasliitosten läpi kaivoihin, koska muutamissa kaivoissa ylin rengas on liikkunut. 4 (5)

5 TEHTAANPUISTON YLÄASTE JA VUOSAAREN LUKIO SALAOJIEN KUNTOTUTKIMUS YHTEENVETO JA TOIMENPIDE-EHDOTUKSET Tutkimuksen perusteella nykyinen salaojaverkosto ei ole toimiva. Salaojat eivät kata koko rakennuksen pohjarakenteita ja niiden nykytoiminta on heikko sekä useita linjoja on sortunut ympäri rakennusta. Lisäksi salaojia ei ole asennettu etu ja takapihojen alueille kattavasti. Rakennuksen perustusten nykytilaan ja salaojakaivojen korkotasoon ei ole otettu kantaa tässä tutkimuksessa. Suositamme salaojaverkoston uusimista kokonaisuudessa. Hankkeen yhteydessä on hyvä suunnitella myös sadevesiverkosto tarpeenmukaiseksi, koska nykyisellään pintavesien hallinta ei ole riittävä. Karkea kustannusarvio salaojien uusimiselle Tekijä: Tarkastanut: Ilkka Piittisjärvi LVI-asiantuntija, yksikönpäällikkö Tommi Paasivirta LVI-asiantuntija, Ins.(AMK) 5 (5)

6 LIITE 1 Tehtaanpuiston koulu ja Vuosaaren lukio VALOKUVAT 1 (1) Kuva 1. Sisäpihalla ei ole erillisiä sadevesipinta kaivoja. Kuva 4. Näkymä Vuosaarentien sivulta. Täällä myös nurmipinta sokkelissa kiinni. Kuva 2. Sisäpihalla sorastus sokkelia vasten. Kuva 5. Perusvesikaivo. klo 11 tuleva muoviputki on linja sisäpihan SO-kaivolta rakennuksen alitse. Mall: Virhe. Tuntematon asiakirjan ominaisuuden nimi. ver Virhe. Tuntematon asiakirjan ominaisuuden nimi. Kuva Näkymä rakennuksen eteläsivulta. Nurmipinnat sokkelissa kiinni. Kuva 6. Kuvaus SOTV1, muoviputki tukossa rakennuksen alla. Ilmeisesti vain imeytysputki kaivoon. WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Puhelin Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A 100 TAMPERE Puhelin Y-tunnus

7 LIITE 1 Tehtaanpuiston koulu ja Vuosaaren lukio VALOKUVAT 2 (1) Kuva 7. Kuvaus SOTV5, tiiliputki. Liitokset asennettu muoviholkeilla. Suuri pystysiirtymä heti kaivon jälkeen virtaussuunnassa. Ei vie mahdollista vettä pois. Kuva 8. Kuvaus SOTV6, tiiliputki. Sortunut ennen kaivoa. Ei toimi. Mall: Virhe. Tuntematon asiakirjan ominaisuuden nimi. ver Virhe. Tuntematon asiakirjan ominaisuuden nimi. Kuva 9. Kuvaus SOTV14, tiiliputki. Paljon juuria. Linjassa myös useita pystysiirtymiä. Heikko toiminta WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Puhelin Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A 100 TAMPERE Puhelin Y-tunnus

8 T SOTV1 7,m M100 SOTV8 1,1m R SOTV5 4,5m R T SOTV2 7,1m M100 SOTV4 5,2m SOTV 2,1m R SOTV7,4m R SOTV6 0,7m R SOTV14 20,4m SOTV1 8,6m

9 Kuvausajank Työn suorittaja Salminen/Ipi TV-kuvausken tarkoitus A Tallenne n:o TV Piirustusliite, n:ro Putkilaji SO Tilaaja Helsingin kaupunki, kiinteistövirasto sivu 1 Kuntoluokka 1-4 Kuvauskohde Vuosaaren lukio, Vuosaarentie 7 Lomakkeeen n:o 1 Tallenne Materiaali* Koko, mm Reitti Pituus Havainnot KL Salaojat SOTV1 MUO 100 7, m Putki tukossa. Imeytysputki alapohjasta SOTV2 MUO 100 7,1 m Putki tukossa. Imeytysputki alapohjasta SOTV TIILI 100 2,1 m Ei pysty kuvaamaan tarttuu putken liitosholkkiin. Putki auki ja kuiva. SOTV4 TIILI 100 5,2 m Ei pysty kuvaamaan tarttuu putken liitosholkkiin. Putki auki ja kuiva. Siirtymiä. Juuria SOTV5 TIILI 100 4,5 m Ei pysty kuvaamaan pidemmälle tarttuu putken liitosholkkiin. Putki auki ja kuiva. Siirtymä heti kaivolta. SOTV6 TIILI 100 0,7 m Putki sortunut heti kaivoa ennen. 4 SOTV7 TIILI 100,4 m Ei pysty kuvaamaan tarttuu putken liitosholkkiin. Putki auki ja kuiva. Siirtymiä. Hiekkaa. SOTV8 TIILI 100 1,1 m Ei pysty kuvaamaan tarttuu putken liitosholkkiin ja pystysiirtymään. Putki kuiva. Hiekkaa. 4 SOTV9 TIILI 100 4,0 m Ei pysty kuvaamaan tarttuu putken liitosholkkiin ja pystysiirtymään. Putki kuiva. Hiekkaa. 4 SOTV10 TIILI 100 4,8 m Pieni sortuma. Putki kuiva. Paljon hiekkaa pohjalla.

10 Kuvausajank Työn suorittaja Salminen/Ipi TV-kuvausken tarkoitus A Tallenne n:o TV Piirustusliite, n:ro Putkilaji SO Tilaaja Helsingin kaupunki, kiinteistövirasto sivu 2 Kuntoluokka 1-4 Kuvauskohde Vuosaaren lukio, Vuosaarentie 7 Lomakkeeen n:o 2 Tallenne Materiaali* Koko, mm Reitti Pituus Havainnot KL Salaojat SOTV11 TIILI 100 1,7 Ei pysty kuvaamaan tarttuu putken liitosholkkiin ja pystysiirtymään. Putki kuiva. Hiekkaa pohjalla. 4 SOTV12 TIILI ,2 m Ei pysty kuvaamaan pidemmälle, tarttuu putken liitosholkkiin ja pystysiirtymään. Putki kuiva. Hiekkaa pohjalla/ pystysiirtymiä SOTV1 TIILI 100 8,6 m Ei pysty kuvaamaan pidemmälle, tarttuu putken liitosholkkiin ja pystysiirtymään. Vähän vettä. Hiekkaa pohjalla/ pystysiirtymiä SOTV14 TIILI ,4 m Ei pysty kuvaamaan pidemmälle, tarttuu juuriin m kohdalla. Hiekkaa pohjalla/ pystysiirtymiä 4 Kuntoluokka, KL: Putkilaji 1 Putkilinja kunnossa (käytetään vain yleisarvioinnissa) T = tuuletusviemäri 2 Vähäinen vika Ei vaadi korjausta J = jätevesiviemäri Kohtalainen vika Vaatii korjausta lähitulevaisuudessa S = sadevesiviemäri 4 Vakava vika Vaatii korjausta nopeasti Y = sekavesiviemäri x Muu havainto Tarkempi kuvaus lisätietoihin N = paineviemäri SO = salaoja, muu: Materiaali PEH=peh MUO=muovi TV-kuvauksen tarkoitus ASB=asbestisementti PEL=pel GR=valurauta A = vanhan putken kuntotutkimus BET=betoni PEM=pem B = saneeraustyön laaduntarkastus TII=tiili PP=polypropeeni C = uudisrak.työn laaduntarkastus LSA=lasitettu savi POE=polyesteri D = tukoksen paikallistaminen TER=teräs PVC=pvc M = muu:
