Viemäreiden sisäpuolinen TV kuvaus

Transkriptio

1 Nissnikun yläkoulu 1 (8) Viemäreiden sisäpuolinen TV kuvaus Nissnikun yläkoulu Masalantie Kirkkonummi Yhteystiedot: Kirkkonummen kunta Benny Vilander Viemäreiden toiminnallinen tutkimus: Kiinteistössä kuvattiin yläkoulun jäte-, sade- ja salaojaviemärit otantana sisäpuolisesti TVkameralla. Jäte- ja sadevesipohja- ja tonttiviemäreitä huuhdeltiin ennen kuvauksia, jolloin niistä saatiin suurin osa kertymistä, kivistä ym. pois. Osa viemäreistä huuhdeltiin useampaan kertaan, mutta kaikkia kertymiä esim. kiviä, sieltä ei saatu pois. Jäte- ja sadevesiviemärit ovat asennettu tarkastetuin osin muoviputkesta muhviliitoksin. Salaojat ovat muoviputkea kuvatuin osin. Jätevesipohjaviemäreiden toiminnallinen kunto on hyvää/tyydyttävää luokkaa. Yksi tutkituista tuuletusviemäreistä oli mahdollisesti tukossa (T1). Toisessa (T) havaittiin runsaasti vettä vaakaosuudella ja putken kaato on mahdollisesti väärään suuntaan. Kaikkia tuuletusviemäreitä ei pystytty tutkimaan niiden kiinteän sadehatun vuoksi (kts. valokuvat). Yhdessä haaraviemärissä havaittiin runsaasti liettymää ja se oli miltei 50 % tukossa. Suosittelemme ainakin ongelmakohtien puhdistamista ja uudelleenkuvausta, jotta saadaan tarkemman kuvan putkien kunnosta. Olisi suositeltavaa vaihtaa kiinteät sadehatut helposti irrotettaviin malleihin ja asentaa niitä tuletusviemäreille, joista niitä puuttuu, jotta kaikkiin viemäriin on pääsy ongelmatilanteessa. Suosittelemme myös, että niitä tuuletusviemäreitä mitkä ei ole kuvattu, tutkitaan uudelleenkuvauksen yhteydessä. Kuvatuissa salaojaviemäreissä havaittiin runsaasti mahdollisia painumia, kiviä ja muodonmuutoksia. Osa salaojista oli kokonaan tukossa, halki tai sortuneet. Kuvatuin osin niiden toiminnallinen kunto on heikolla tasolla. Osa salaojakaivosta olivat maan alla. Nämä kaivot tulisi paikantaa, kaivaa esille ja kuvata laajemmin salaojaverkostoa. Rikkoutuneet ja tukossa olevat salaojaosuudet tulisi korjata, jotta verkosto toimisi suunnitellulla tavalla. Suurin osa kuvatuista sadevesiviemäreiden toiminnallinen kunto on hyvää luokkaa. Muutamissa havaittiin paljon kiviä, soraa ja muuta viemäriin kuulumatonta. Suositellaan puhdistamaan ainakin nämä putket kuulumattomista esineistä ja kuvaamaan niitä uudelleen, jotta saadaan tarkempi tieto niiden todellisesta kunnosta. Kiinteistöt ja rakenteet Y-tunnus: PL 1000 (Sörnäistenkatu 2) PL 7 (Sentnerikuja ) Puh Helsinki 001 Helsinki Group headquarters: Inspecta Group Oy, Helsinki, Finland

2 Nissnikun yläkoulu 2 (8) Helsingissä Johan Rönnblad johan.ronnblad@inspecta.com Juha Rantanen juha.rantanen@inspecta.com Liitteet: TV-kuvauspöytäkirjat Tutkimuspaikkapiirustus Viemärikuvausvideot (toimitettu muistitikulla) Kiinteistöt ja rakenteet

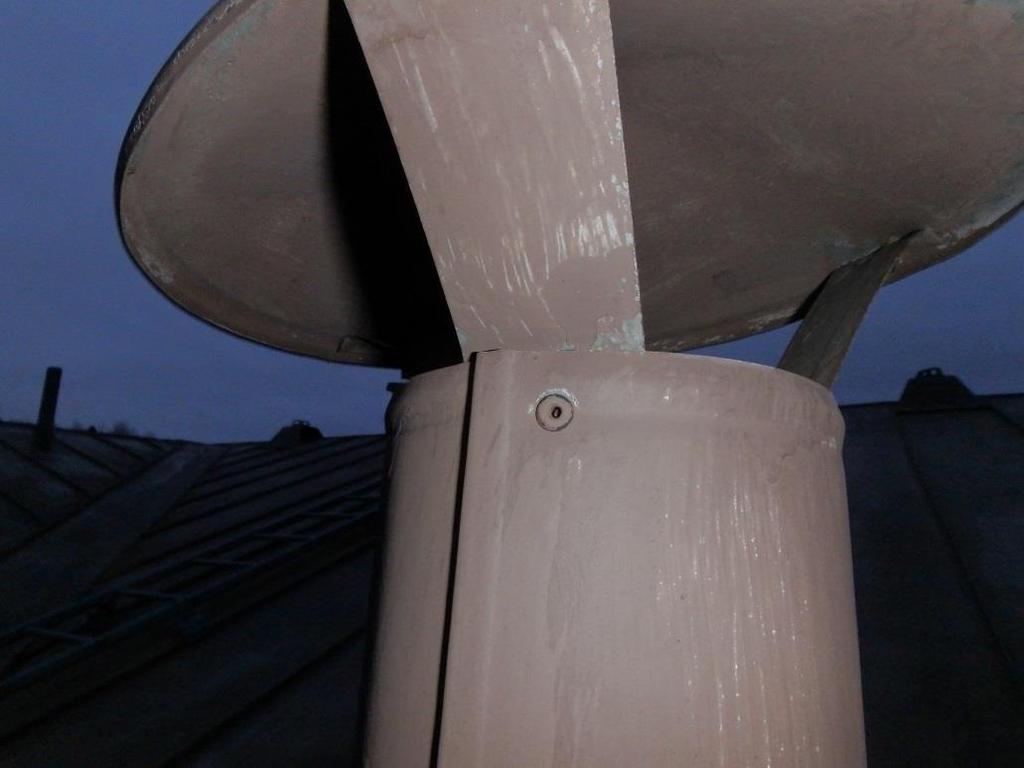

3 Nissnikun yläkoulu (8) Kuva 1: Tuuletusviemäreitä vesikatolla. Kuva 2: Sadehattu kiinnitetty niiteillä. Kiinteistöt ja rakenteet

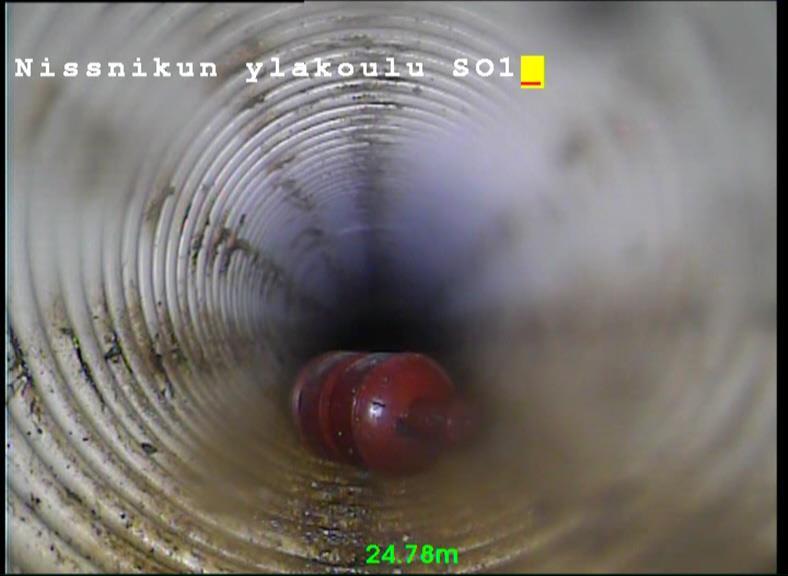

4 Nissnikun yläkoulu (8) Kuva : Salaojaputki kokonaan veden alla kaivossa. Kuva : Vieraita esineitä salaojaputkessa (SO1). Kiinteistöt ja rakenteet

5 Nissnikun yläkoulu 5 (8) Kuva 5: Muodonmuutos salaojaputkessa (SO). Kuva 6: Salaojaputki halki ja juurimatto (SO). Kiinteistöt ja rakenteet

6 Nissnikun yläkoulu 6 (8) Kuva 7: Sadevesiviemärissä paljon kiviä. Kuva 8: Kiviä sadevesiviemärissä. Kiinteistöt ja rakenteet

7 Nissnikun yläkoulu 7 (8) Kuva 9: Tuuletusviemäri mahdollisesti tukossa (T1). Vettä näkyy vaakaosuudella. Kuva 10: Tuuletusviemärin vaakaosuudella runsaasti vettä (T). Kiinteistöt ja rakenteet

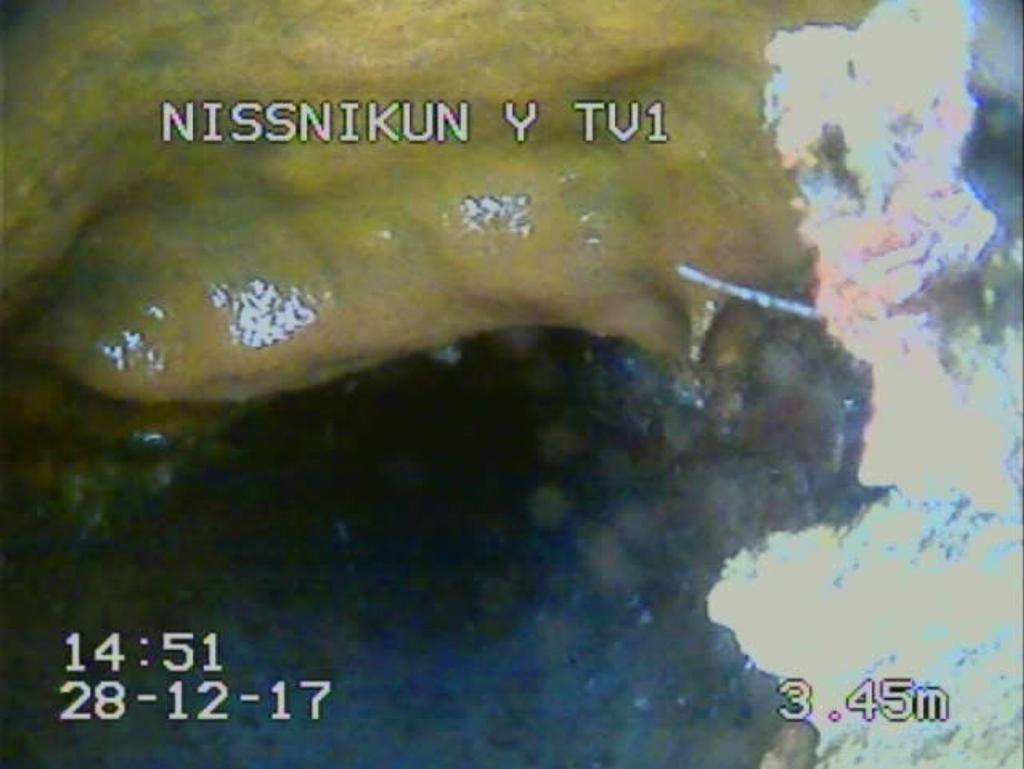

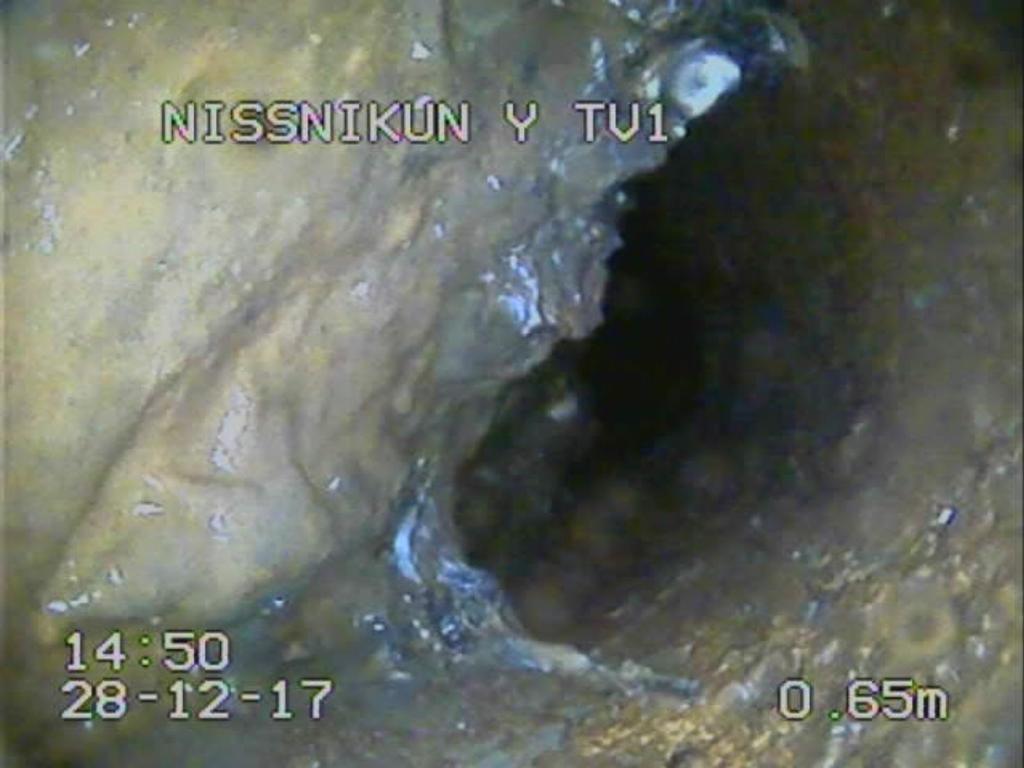

8 Nissnikun yläkoulu 8 (8) Kuva 11: Vain noin 50% putkesta käytössä liettymän takia (TV1). Kiinteistöt ja rakenteet

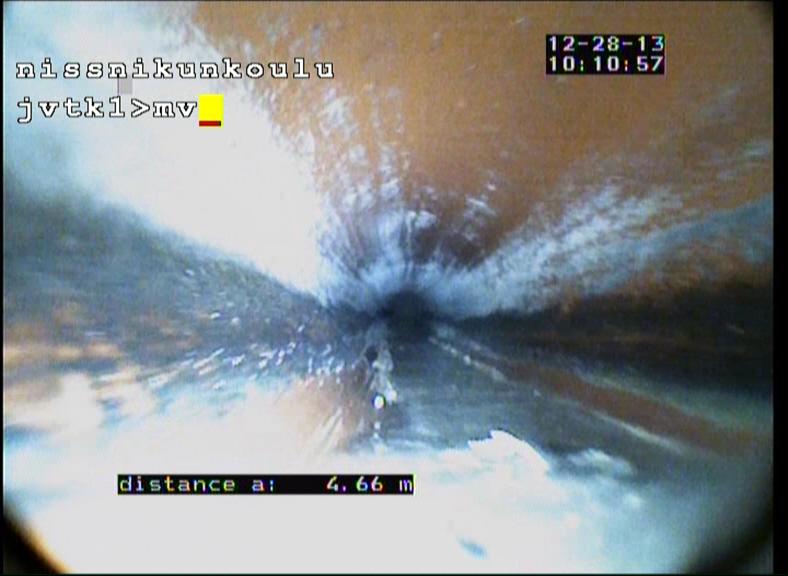

9 1 Masala Masalantie 268 / yläkoulu Koulu JV Atte Puhdistettu Jätevesi Aloituspiste : JVTK1 Koko : 200 mm Lopetuspiste : kaivo KV pituus : 7,80 m 1:75 m. T - % Havainto JVTK1 7,80 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 1

10 2 Masala Masalantie 268 / yläkoulu Koulu JV Atte Puhdistettu Jätevesi Aloituspiste : JVTK1 Koko : 200 mm Lopetuspiste : pohja KV pituus : 2,50 m Tutk. suunta : Vastavirtaan Vähäistä kertymää seinillä 1:270 m. T - % Havainto JVTK1 0 m 2,50 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu: 2

11 Masala Masalantie 268 / yläkoulu Koulu JV Jukka Puhdistamaton Jätevesi Aloituspiste : JVTK Koko : 200 mm Lopetuspiste : pohja KV pituus : 0,00 m Kertymää seinillä 1:15 m. T - % Havainto JVTK 0 m 0,00 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu:

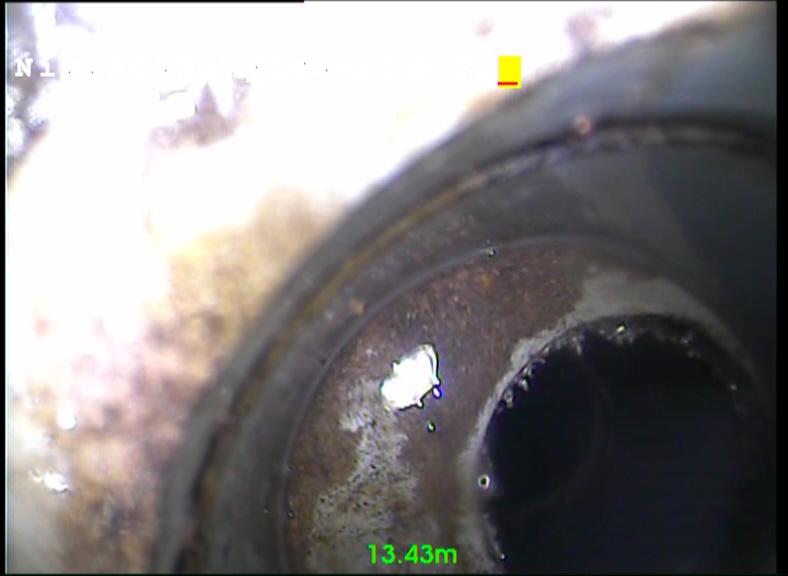

12 Masala Masalantie 268 / yläkoulu Koulu JV Jukka Puhdistamaton Jätevesi Aloituspiste : JVTK Koko : 200 mm Lopetuspiste : pohja KV pituus : 0,00 m Vähäistä jäte- ja rasvakertymää 1:15 m. T - % Havainto JVTK 11,00 Putkikoko muuttuu, DN 160 0,00 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu:

13 5 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi 2 Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pysty KV pituus : 7,00 m 2 2 Putki mahdollisesti tukossa 1:60 m. T - % Havainto tuuletus 0 m pysty 7,00 Kuvauksen loppu, kamera ei etene mutkasta, putki mahdollisesti tukossa Nissnikun yläkoulu // Sivu: 5

14 6 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pysty KV pituus : 1,00 m Vaakavedossa paljon vettä ja putkikoko muuttuu DN 110 -> DN 75 1:105 m. T - % Havainto tuuletus 0 m 0 m pysty 1,00 Kuvauksen loppu, kamera ei etene pidemmälle, putkikoko muuttuu DN 75 Nissnikun yläkoulu // Sivu: 6

15 7 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pohja KV pituus : 25,0 m 1:210 m. T - % Havainto tuuletus 0,00 Putkikoko muuttuu, DN ,0 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu: 7

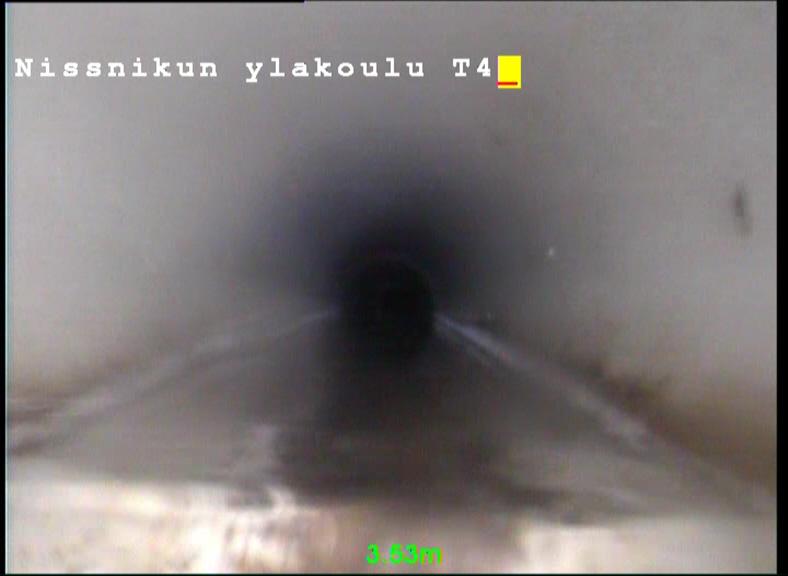

16 8 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi 2 Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pysty KV pituus : 1,0 m 2 2 Mahdollinen painuma ja putkin kaato väärään suuntaan 1:120 m. T - % Havainto tuuletus 0 m,50 Painuma 0-09, Alku / Mahdollinen painuma, noin 50% 0 m 7,00 Painuma 0-09, Loppu / Mahdollinen painuma, noin 50% 1,0 Kuvauksen loppu, kamera ei etene pidemmälle pysty Nissnikun yläkoulu // Sivu: 8

17 9 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pysty KV pituus : 5,50 m 1:50 m. T - % Havainto tuuletus 0 m,80 Putkikoko muuttuu, DN 75 5,50 Kuvauksen loppu, kamera ei etene mutkasta pysty Nissnikun yläkoulu // Sivu: 9

18 10 Masala Masalantie 268 / yläkoulu Koulu T Jukka Puhdistamaton Jätevesi Aloituspiste : tuuletus Koko : 100 mm Lopetuspiste : pysty KV pituus : 10,60 m 1:90 m. T - % Havainto tuuletus 10,60 Kuvauksen loppu, kamera ei etene mutkasta pysty Nissnikun yläkoulu // Sivu: 10

19 11 Masala Masalantie 268 / yläkoulu Koulu TV Jukka Puhdistamaton Jätevesi 2 Aloituspiste : haara Koko : 75 mm Lopetuspiste : pohja KV pituus : 10,00 m 2 2 Putkessa paljon kertymää, paikoin noin 50% 1:90 m. T - % Havainto haara 0 m 0 m 10,00 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu: 11

20 12 Masala Masalantie 268 / yläkoulu Koulu TV Jukka Puhdistamaton Jätevesi Aloituspiste : haara Koko : 75 mm Lopetuspiste : haara KV pituus :,00 m Putkessa kertymää 1:50 m. T - % Havainto haara,00 Kuvauksen loppu, kamera ei etene pidemmälle haara Nissnikun yläkoulu // Sivu: 12

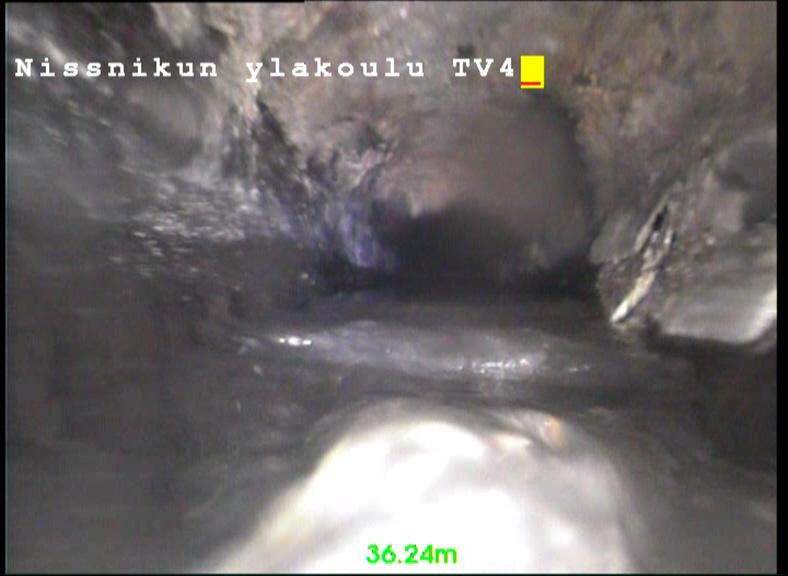

21 1 Masala Masalantie 268 / yläkoulu Koulu TV Jukka Puhdistamaton Jätevesi Aloituspiste : haara Koko : 75 mm Lopetuspiste : pohja KV pituus : 6,60 m Putken pohjassa kertymää 1:60 m. T - % Havainto haara 6,60 Kuvauksen loppu, kamera ei etene pidemmälle pohja Nissnikun yläkoulu // Sivu: 1

22 1 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 27,20 m Mahdollisia painumia matkalla noin 5-0%. 1:225 m. T - % Havainto SOK 0 m 0 m 22,50 Vieras esine/este 06-06, F Irrallaan putken pohjalla / Vieras esine 27,20 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 1

23 15 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 12,90 m Pohjassa paljon kertymää 1:105 m. T - % Havainto SOK 0 m 12,90 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 15

24 16 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja 1 Aloituspiste : SOK Koko : 100 mm Lopetuspiste : tontti KV pituus :,00 m 1 1 Putki sortunut 1:50 m. T - % Havainto SOK 0 m,00 Kuvauksen loppu, kamera ei etene pidemmälle, putki sortunut tontti Nissnikun yläkoulu // Sivu: 16

25 17 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja 1 Aloituspiste : SOK Koko : 100 mm Lopetuspiste : tontti KV pituus : 0,70 m 1 1 Putki auki ja juuria kasvaa sisään 1:50 m. T - % Havainto SOK 0 m tontti 0,70 Kuvauksen loppu, kamera ei etene pidemmälle, juurimatto tiellä Nissnikun yläkoulu // Sivu: 17

26 18 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 1,50 m Alkupuolella mahdollisia painumia. Putkessa paljon vettä. 1:120 m. T - % Havainto SOK 0 m 1,50 Kuvauksen loppu, kamer tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 18

27 19 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 1,20 m Mahdollisia painumia, paikoin noin 0-0% vettä 1:120 m. T - % Havainto SOK 1,20 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 19

28 20 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja 2 Aloituspiste : SOK Koko : 100 mm Lopetuspiste : tontti KV pituus : 6,80 m 2 2 1:60 m. T - % Havainto SOK 0 m tontti 6,80 Kuvauksen loppu, kamera ei etene pidemmälle muodonmuutoksen takia Nissnikun yläkoulu // Sivu: 20

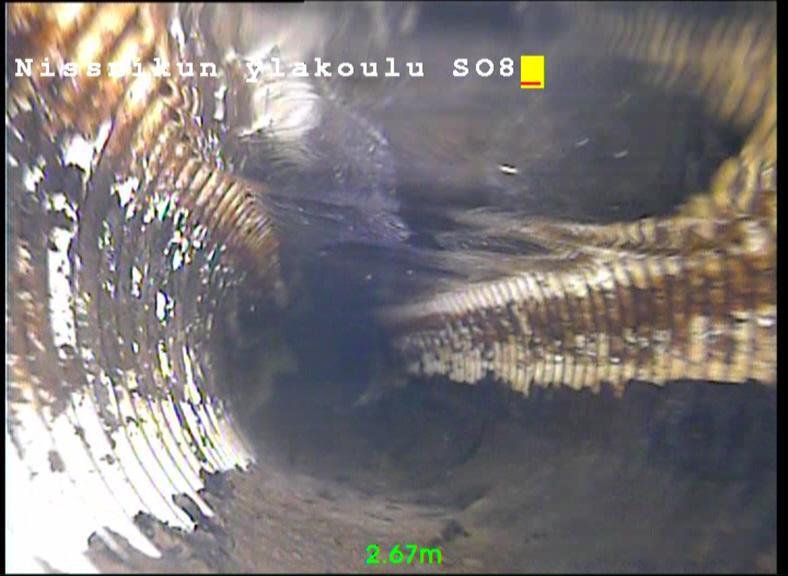

29 21 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja 1 Aloituspiste : SOK Koko : 100 mm Lopetuspiste : tontti KV pituus : 7,0 m 1 1 Putkessa noin 70-90% vettä melkein koko matka ja pohjassa kertymää. Muodonmuutos 1:60 m. T - % Havainto SOK 0 m 0 m tontti 7,0 Kuvauksen loppu, kamera ei etene pidemmälle muodonmuutoksen takia Nissnikun yläkoulu // Sivu: 21

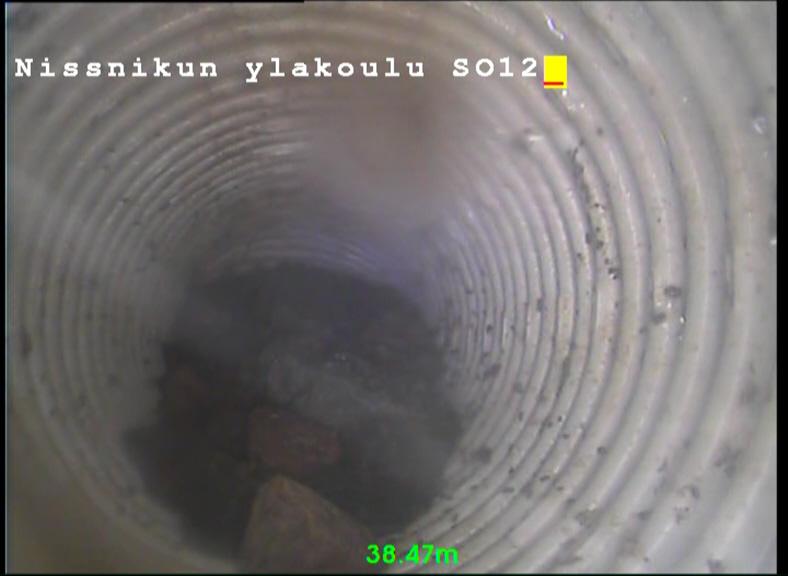

30 22 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 12,0 m Putkessa isoja kiviä ja muodonmuutoksia 1:105 m. T - % Havainto SOK 0 m 12,0 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 22

31 2 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : kaivo KV pituus : 25,50 m 1:210 m. T - % Havainto SOK 25,50 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 2

32 2 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja Aloituspiste : SOK Koko : 100 mm Lopetuspiste : tontti KV pituus : 21,50 m Huono näkyvyys suurin osa matkasta, putkessa paljon vettä 1:180 m. T - % Havainto SOK 21,50 Kuvauksen loppu, kamera ei etene pidemmälle tontti Nissnikun yläkoulu // Sivu: 2

33 25 Masala Masalantie 268 / yläkoulu Koulu SO Jukka Puhdistamaton Salaoja 1 Aloituspiste : SOK Koko : 100 mm Lopetuspiste : pohja KV pituus : 8,70 m 1 1 Putki tukossa. Paljon pieniä muodonmuutoksia ja painumia. Vesi seisoo monessa paikassa 1:15 m. T - % Havainto SOK 0 m 0 m 8,70 Kuvauksen loppu, kamera ei etene pidemmälle, putki tukossa pohja Nissnikun yläkoulu // Sivu: 25

34 26 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK1 Koko : 100 mm Lopetuspiste : pvk KV pituus : 1,00 m 1:50 m. T - % Havainto SVTK1 1,00 Kuvauksen loppu, kamera tulee kaivoon pvk Nissnikun yläkoulu // Sivu: 26

35 27 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK1 Koko : 160 mm Lopetuspiste : SVTK2 KV pituus : 6,00 m 1:60 m. T - % Havainto SVTK1 6,00 Kuvauksen loppu, kamera tulee kaivoon SVTK2 Nissnikun yläkoulu // Sivu: 27

36 28 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK Koko : 15 mm Lopetuspiste : SVTK KV pituus : 22,70 m Putkessa kiviä, hiekkaa ja paljon vettä 1:180 m. T - % Havainto SVTK 0 m 22,70 Kuvauksen loppu, kamera tulee kaivoon SVTK Nissnikun yläkoulu // Sivu: 28

37 29 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK2 Koko : 15 mm Lopetuspiste : SVTK KV pituus : 6,70 m 1:60 m. T - % Havainto SVTK2 6,70 Kuvauksen loppu, kamera tulee kaivoon SVTK Nissnikun yläkoulu // Sivu: 29

38 0 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK5 Koko : 160 mm Lopetuspiste : SVTK7 KV pituus : 16,60 m Tutk. suunta : Vastavirtaan Putkessa paljon pieniä kiviä ja muuta roskaa 1:15 m. T - % Havainto SVTK5 0 m 16,60 Kuvauksen loppu, kamera tulee kaivoon SVTK7 Nissnikun yläkoulu // Sivu: 0

39 1 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK5 Koko : 15 mm Lopetuspiste : SVTK6 KV pituus : 22,60 m 1:180 m. T - % Havainto SVTK5 22,60 Kuvauksen loppu, kamera tulee kaivoon SVTK6 Nissnikun yläkoulu // Sivu: 1

40 2 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK6 Koko : 15 mm Lopetuspiste : SVTK KV pituus : 11,00 m 1:90 m. T - % Havainto SVTK6 11,00 Kuvauksen loppu, kamera tulee kaivoon SVTK Nissnikun yläkoulu // Sivu: 2

41 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVTK5 Koko : 160 mm Lopetuspiste : SVK5 KV pituus : 2,50 m Tutk. suunta : Vastavirtaan Putkessa paljon vettä ja roskaa 1:50 m. T - % Havainto SVTK5 2,50 Kuvauksen loppu, kamera tulee kaivoon SVK5 Nissnikun yläkoulu // Sivu:

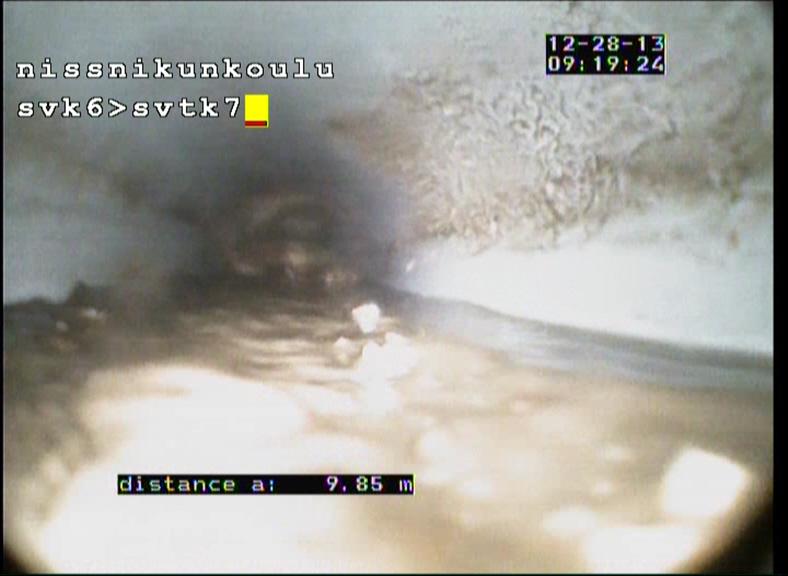

42 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi 2 Aloituspiste : SVK6 Koko : 160 mm Lopetuspiste : SVTK7 KV pituus : 11,70 m 2 2 Putkessa paljon kiviä ja kertymää 1:105 m. T - % Havainto SVK6 0 m 11,70 Kuvauksen loppu, kamera tulee kaivoon SVTK7 Nissnikun yläkoulu // Sivu:

43 5 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK10 Koko : 160 mm Lopetuspiste : SVTK6 KV pituus : 1,00 m 1:120 m. T - % Havainto SVK10 1,00 Kuvauksen loppu, kamera tulee kaivoon SVTK6 Nissnikun yläkoulu // Sivu: 5

44 6 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK11 Koko : 160 mm Lopetuspiste : SVTK6 KV pituus : 7,20 m Tutk. suunta : Vastavirtaan 1:60 m. T - % Havainto SVK11 7,20 Kuvauksen loppu, kamera tulee kaivoon SVTK6 Nissnikun yläkoulu // Sivu: 6

45 7 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK8 Koko : 160 mm Lopetuspiste : SVK7 KV pituus : 20,70 m Tutk. suunta : Vastavirtaan Kamera sukeltaa loppupuolella, mahdollinen painuma 1:165 m. T - % Havainto SVK8 20,70 Kuvauksen loppu SVK7 Nissnikun yläkoulu // Sivu: 7

46 8 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK8 Koko : 200 mm Lopetuspiste : SVK9 KV pituus : 16,60 m Tutk. suunta : Vastavirtaan Putkessa paljon vettä 1:15 m. T - % Havainto SVK8 16,60 Kuvauksen loppu SVK9 Nissnikun yläkoulu // Sivu: 8

47 9 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK1 Koko : 160 mm Lopetuspiste : SVK KV pituus : 10,70 m 1:90 m. T - % Havainto SVK1 10,70 Kuvauksen loppu, kamera tulee kaivoon SVK Nissnikun yläkoulu // Sivu: 9

48 0 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK Koko : 200 mm Lopetuspiste : kaivo KV pituus : 25,0 m Loppupuolella paljon vettä, mahdollisia painumia 1:210 m. T - % Havainto SVK 25,0 Kuvauksen loppu, kamera tulee kaivoon kaivo Nissnikun yläkoulu // Sivu: 0

49 1 Masala Masalantie 268 / yläkoulu Koulu SV Jukka Puhdistamaton Sadevesi Aloituspiste : SVK1 Koko : 160 mm Lopetuspiste : SVK2 KV pituus : 12,0 m Tutk. suunta : Vastavirtaan 1:105 m. T - % Havainto SVK1 12,0 Kuvauksen loppu, kamera tulee kaivoon SVK2 Nissnikun yläkoulu // Sivu: 1
