1

2 SISÄLLYSLUETTELO 1 TUTKIMUKSEN SISÄLTÖ JA MENETELMÄT JOHDANTO Kohteen tiedot Asiakirjatilanne ja korjaushistoria YHTEENVETO JA TOIMENPIDE-EHDOTUKSET JÄRJESTELMIEN KUNTO JA TOIMENPITEET Lämmöntuotantolaitteet varusteineen Lämmitysverkostot varusteineen Vesijohtoverkostot varusteineen Viemäriverkostot... 5 LIITTEET Valokuvat, liite 1 Paikantamispiirustukset, liite 2 Röntgen-kuvausten analysointitaulukko, liite 3 Viemärikuvaustallenteiden dokumentointi, liite 4 Viemäreiden TV-kuvaustallenteet DVD-levyllä, liite 5 Läpivalaisukuvat, Liite 6 WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

3 Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 1 (8) 1 TUTKIMUKSEN SISÄLTÖ JA MENETELMÄT Lämpö-, vesi- ja viemärijohdoista otettiin läpivalaisukuvia käyttäen röntgenlaitetta, merkiltään Fox-Rayzor Digital X-.ray System/XRS kv. Läpivalaisukuvat otettiin rakennuksen pohjakerroksesta. Röntgenkuvista tutkittiin otantana mm. johtojen sisäpuoliset syöpymät, sakkakerrostumat, vuotoriskit, seinämäpaksuudet ja asennusvirheet. Röntgen-kuvien analysoinnit ovat koottuna erilliseen taulukkoon (liite 3). Jätevesi- ja sadevesipohjaviemäreiden, sekä salaojien toiminnallista kuntoa tutkittiin sisäpuolisella TV-kuvauksella. Viemärikuvauksissa tehdyt havainnot on lueteltu liitteessä 4. TV-kuvaustallenteet ovat raportin liitteenä 5 tallennettuina DVD - levylle. Kiinteistökierroksella haastateltiin kiinteistön käyttö-/huoltohenkilöstöä sekä tarkastettiin rakennus visuaalisesti havainnoiden niiltä osin, mihin oli esteetön pääsy. Tutkimuksen otantamenetelmistä johtuen järjestelmissä saattaa olla piileviä vaurioita, joita ei kuntotutkimuksen avulla ole saatu selville tai vaurioiden aste ja laajuus saattaa poiketa havaituista. 2 JOHDANTO Kuntotutkimusraportti on kiinteistön teknisten järjestelmien ja rakennusosien kunnon sekä toimivuuden kartoitus. Raportti perustuu rakennuksesta ja niiden järjestelmistä kerättyyn tietoon, joka on hankittu tilaajahaastatteluilla, saatavilla olleiden asiakirjojen ja tehtyjen tutkimusten avulla. Raportti on luovutettu paperiversiona sekä DVD-tallenteena. 2.1 Kohteen tiedot Tilaaja: Helsingin Kaupunki Kiinteistövirasto Jari Pere Sörnäistenkatu 1 PL Helsingin Kaupunki Kohde: Pelimannin ala-aste ja päiväkoti Rakennusvuosi: 1980 Rakennuksia: 1 kpl Rakennustyyppi: Koulurakennus Kerroksia: 2 WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

4 2.2 Asiakirjatilanne ja korjaushistoria Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS Kiinteistöstä oli käytettävissä seuraavat asiakirjat: Hyväksytyt vesi - ja viemäripiirustukset, vuodelta 1979 Kosteus -ja sisäilmatekninen kuntotutkimus, vuodelta 2009 (Vahanen Oy) Kuntoarvio, vuodelta 2009 (Vahanen Oy). 2 (8) 3 YHTEENVETO JA TOIMENPIDE-EHDOTUKSET Lämmitysverkostoa tutkittiin silmämääräisesti sekä röntgenkuvauksin. Verkoston teräsputket ja ovat tyydyttävässä/hyvässä kunnossa, eikä niillä ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Suosittelemme lämmitysverkoston linjasulku- ja säätöventtiilien uusimista, patteriventtiilien uusimista, sekä lämmitysverkoston perussäätöä. Vesijohtoverkostoa tutkittiin silmämääräisesti sekä röntgenkuvauksin. Vesijohtoverkoston putket ovat kupariputkea. Tutkimuksen perusteella vesijohtoverkoston putket ovat tyydyttävässä kunnossa, eikä niillä ole uusimistarvetta tarkastelujaksolla (10 vuotta). Suosittelemme vesijohtoverkoston linjasulku- ja säätöventtiilien uusimista. Suosittelemme vesikalusteiden uusimista (pääosin alkuperäisiä). Jätevesiviemäriverkosto tutkittiin silmämääräisesti, Tv-kuvauksin ja röntgenkuvauksin. Jätevesipohjaviemärit ovat muoviviemäreitä ja sisäpuoliset pysty- ja vaakaviemärit ovat alkuperäisiä valurautaviemäreitä pantaliitoksin. Tutkimuksen perusteella sisäpuoliset valurautaiset jätevesiviemärit ovat tyydyttävässä kunnossa, eikä niillä ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Näkyviä liitospantoja uusitaan tarpeen mukaan (vuotoja havaittu). Sisäpuolisten kuvausten perusteella jätevesipohjaviemärien kunto on tyydyttävä. Suosittelemme jätevesiviemärien tarkastuskaivojen (2 kpl) uusimista/korkojen tarkastamista ja pohjien muotoilua (kuvaukset JVTV6, JVTV7 ja JVTV8, kaivot keräävät irtokertymää) Sadevesiviemäriverkosto tutkittiin silmämääräisesti, Tv-kuvauksin ja röntgenkuvauksin. Sadevesipohjaviemärit ovat muoviviemäreitä ja sisäpuoliset pysty- ja vaakaviemärit ovat alkuperäisiä valurautaviemäreitä pantaliitoksin. Tutkimuksen perusteella sisäpuoliset valurautaiset jätevesiviemärit ovat tyydyttävässä kunnossa, eikä niillä ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Sisäpuolisten kuvausten perusteella sadevesipohjaviemärien toiminnallinen kunto on tyydyttävä. Salaojien kuntoa tutkittiin sisäpuolisilla kuvauksilla. Salaojat ovat pääosin alkuperäisiä rei itettyjä muoviviemäreitä (ns. peltosalaojaputkia). Kuvauksissa havaittiin korkeusaseman vaihtelua, useiden putkiosuuksien olevan täynnä vettä, tukoksia, sekä putkiosuuksia on sortunut/lytyssä. Suosittelemme salaojien kokonaisvaltaista uusimista peruskorjaushankkeen yhteydessä. WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

5 Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 3 (8) Kiireelliset ja huoltoluonteiset toimenpiteet Jätevesipohjaviemäreiden painehuuhtelu Jätevesiviemäreiden tarkastuskaivojen (2 kpl) uusiminen/korkojen tarkastus ja pohjien muotoilu. Viemäreiden tarkastuskaivojen huonokuntoisten/puuttuvien sisäkansien uusiminen. Sisäpuolisten valurautaviemäreiden liitospantojen uusimisia tarpeen mukaan. Toimenpide-ehdotukset 5 vuoden aikana Lämmitysverkoston linjasulku- ja säätöventtiilien uusiminen, patteriventtiilien uusiminen ja lämmitysverkoston perussäätö. Vesijohtoverkoston linjasulku- ja säätöventtiilien uusiminen. Alkuperäisten vesikalusteiden uusiminen Salaojien uusiminen Toimenpide-ehdotukset 10 vuoden aikana LVV seurantatutkimus 4 JÄRJESTELMIEN KUNTO JA TOIMENPITEET 4.1 Lämmöntuotantolaitteet varusteineen Rakennuksessa ei ole lämmöntuotantolaitteita vaan rakennuksen lämmöntuotantoa palvelee toisessa rakennuksessa (päiväkoti) sijaitseva laitteisto, joka ei kuulunut tutkimukseen (asennettu vuonna 2003). 4.2 Lämmitysverkostot varusteineen WSP Finland Oy Korjausrakentaminen ja Tutkimus Kiinteistön peruslämmitystapana on vesikiertoinen patterilämmitysverkosto. Ilmanvaihtokoneita palvelee IV-verkosto. Lämmitysverkoston putket ovat alkuperäisiä teräsputkia hitsaus-, laippa- ja kierreliitoksin. Runkolinjat kulkevat rakennuksen pohjakerrosten kattoihin ripustettuina osin näkyvillä ja osin rakenteissa, sekä osin rakennuksen alapohjan alla ryömintätilassa (putkitunneli). Patteriverkoston nousulinjat kulkevat pystyosiltaan ulkoseinillä näkyvissä. Pattereiden kytkentäjohdot kerroksissa ovat näkyvissä. Lämpöjohdot on näkyvissä olevien runkojohtojen osalta eristetty mineraalivillakourulla, joka on päällystetty pelti- tai muovilevyllä. Ryömintätilassa putkistot on eristetty mineraalivillakourulla, joka on päällystetty alumiinilevyllä. Eristeiden kunto on tyydyttävä. Lämmitysverkoston sulkuventtiilit ovat käsikahvallisia alkuperäisiä palloventtiilejä. Linjasäätöventtiilit ovat TA:n valmistamia alkuperäisiä käsikahvallisia karaventtiilejä (STAD). Lämmityspatterit ovat alkuperäisiä teräslevypattereita. Patteriventtiilit ovat kiinteistökierroksella tehtyjen havaintojen mukaan osin Danfossin valmis- Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

6 Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 4 (8) tamia termostaattiventtiilejä, jotka on asennettu luvuilla, sekä osin käsisäätöpyörällä varustettuja. Patteriverkoston perussäädöstä ei saatu tietoa. Lämpöjohtojen läpivalaisututkimuksen tulokset on esitetty liitteessä 4. Läpivalaisukuvaukset otettiin rakennuksen pohjakerroksesta (osat B1, B2 ja B3, näkyvillä olevista putkiosuuksista) runko- ja nousulinjoista. Havainnot ja toimenpide-ehdotukset Läpivalaisukuvauksien perusteella lämpöjohtoverkoston putket ovat tyydyttävä/hyväkuntoisia. Kuvauksissa havaittiin alkavaa yleistä korroosiota. Tutkimuksen perusteella lämpöjohtoverkostolla ei ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Mikäli putket joutuvat kosketuksiin ulkopuolisen kosteuden kanssa tai verkostoon joudutaan lisäämään runsaasti uutta hapekasta vettä yksittäisiä vuotoja voi esiintyä. Patteriventtiilien keskimääräinen tekninen käyttöikä on vuotta (LVI ). Suosittelemme patteriventtiilien, linjasulku- ja säätöventtiilien uusimista, sekä lämmitysverkoston perussäätöä. 4.3 Vesijohtoverkostot varusteineen Vesijohtoverkoston putket ovat alkuperäisiä kupariputkia, joiden liitosten täyteaineena on käytetty fosforikuparia. Runkolinjat kulkevat rakennuksen pohjakerrosten kattoihin ripustettuina osin näkyvillä ja osin kattojen alaslaskuissa, sekä osin rakennuksen alapohjan alla ryömintätilassa (putkitunneli). Vesijohtoverkoston nousulinjat kulkevat pystykuiluissa ja kerroksissa olevat jako-/kytkentäjohdot on asennettu rakenteisiin. Vesijohdot on näkyvissä olevien runkojohtojen osalta eristetty mineraalivillakourulla, joka on päällystetty pelti- tai muovilevyllä. Ryömintätilassa putkistot on eristetty mineraalivillakourulla, joka on päällystetty alumiinilevyllä. Eristeiden kunto on tyydyttävä. Vesijohtoverkoston sulkuventtiilit ovat käsikahvallisia palloventtiilejä. Linjasäätöventtiilit ovat alkuperäisiä käsikahvallisia (rattimalli) karaventtiilejä. Vesijohtojen läpivalaisututkimuksen tulokset on esitetty liitteessä 4. Läpivalaisukuvaukset otettiin rakennuksen pohjakerroksesta (osat B1, B2 ja B3, näkyvillä olevista putkiosuuksista) runko- ja nousulinjoista. Havainnot ja toimenpide-ehdotukset Läpivalaisukuvauksien perusteella vesijohtoverkoston putket ovat tyydyttävän kuntoisia. Kuvauksissa havaittiin yleistä korroosiota, alkavaa pistekor- WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

7 Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 5 (8) roosiota ja sakkaa. Tutkimuksen perusteella vesijohtoverkostolla ei ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Kiinteistökierroksella tehtyjen havaintojen mukaan vesijohtoverkoston messinkisissä karaventtiileissä on havaittavissa sinkinkatoa, mikä haurastuttaa venttiilien rakennetta, sekä saattaa aiheuttaa venttiilien kiinnijuuttumista ja vuotoja. Vesikalusteet ovat pääosin alkuperäisiä ja osin tarpeen mukaan uusittuja. Lattiakaivot ovat muovikaivoja. Suosittelemme alkuperäisten vesikalusteiden uusimista tulevan peruskorjaushankkeen yhteydessä. Suosittelemme vesijohtoverkoston venttiilien uusimista tulevan peruskorjaushankkeen yhteydessä. Havaitun korroosion etenemisen seuraamiseksi suosittelemme vesijohtoverkoston seurantatutkimusta tarkastelujakson (10 vuotta) loppupuolella (LVV seurantatutkimus, samassa yhteydessä tutkitaan myös lämpöjohdot ja viemärit). 4.4 Viemäriverkostot Jätevesiviemärit Rakennuksen jätevedet on viemäröity kunnalliseen verkostoon. Liittymä sijaitsee rakennuksen vieressä kulkevan jalankulku- ja polkupyörätien puolella (osa B3, kehätie yhden puoli). Jätevesipohjaviemärit ovat muoviviemäreitä ja pystyviemärit ovat valurautaviemäreitä pantaliitoksin. Kiinteistökierroksella tehtyjen havaintojen mukaan pohjaviemärit kulkevat rakennuksen alla ryömintätilassa tankokannakoituna alapohjaan (putket on asennettu myös maanvastaisesti). Kannakoinneissa ei havaittu puutteita. Jätevesiviemäreiden tarkastuskaivot ovat alkuperäisiä betonirengaskaivoja teräskansin. Jätevesiviemäreiden läpivalaisututkimuksen tulokset on esitetty liitteessä 4. Läpivalaisukuvaukset otettiin rakennuksen pohjakerroksesta näkyvissä olevilta putkiosuuksilta. Jätevesipohjaviemärien toiminnallista kuntoa tutkittiin sisäpuolisin TVkuvauksin. Sadevesiviemärit Rakennuksen sadevedet on viemäröity kunnalliseen verkostoon. Liittymä sijaitsee rakennuksen vieressä kulkevan jalankulku- ja polkupyörätien puolella jätevesiliittymän vieressä (osa B3, kehätie yhden puoli). Sadevesipohjaviemärit ovat muoviviemäreitä ja rakennuksen sisäpuoliset pystyviemärit ovat valurautaviemäreitä pantaliitoksin. Kiinteistökierroksella tehtyjen havaintojen mukaan pohjaviemärit kulkevat rakennuksen alla ryömintätilassa tankokannakoituna alapohjaan (putket on asennettu myös maanvastaisesti). Kannakoinneissa ei havaittu puutteita. Sadevesiviemäreiden tarkastuskaivot ovat alkuperäisiä betonirengaskaivoja teräskansin. WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

8 WSP Finland Oy Korjausrakentaminen ja Tutkimus Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 6 (8) Sadevesiviemäreiden läpivalaisututkimuksen tulokset on esitetty liitteessä 4. Läpivalaisukuvaukset otettiin rakennuksen pohjakerroksesta näkyvissä olevilta putkiosuuksilta. Sadevesipohjaviemärien toiminnallista kuntoa tutkittiin sisäpuolisin TVkuvauksin. Salaojat Alkuperäiset salaojat ovat rei itettyä muoviviemäriä (ns. peltosalaojaputkea.) Salaojia on osin uusittu/lisätty osien B1 ja B2 liitoskohdassa ja liikuntasalin päädyssä rakennuksen ulkopuolella (4 kpl linjoja). Uusitut/lisätyt salaojaputket ovat ns. tupla muoviputkea. Salaojakaivot ovat alkuperäisiä betonirengaskaivoja teräskansin. Salaojat sijaitsevat osin rakennuksen perusmuurin ulkopuolella, sekä osin rakennuksen pohjalaatan alla (osin ryömintätila/osin maanvarainen laatta). Havainnot ja toimenpide-ehdotukset Jätevesiviemärit Läpivalaisukuvauksien perusteella rakennuksen sisäpuolisten pysty- ja vaakaviemäreiden kunto on tyydyttävä. Kuvauksissa havaittiin yleistä korroosiota ja ruostekerrostumaa. Kriittinen putken seinämänvahvuus ei alittunut (valurautaisten viemärien kestävyyden kannalta kriittinen seinämänvahvuus eri dimensioilla: 100 = 2,5 mm, 70 = 2,0 mm). Tutkimuksen perusteella jätevesiviemäreillä ei ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Havainnot sisäpuolisista kuvauksista: Kuvaukset JVTV6, JVTV7 ja JVTV8. Putkien lähdöt/kaivot (2 kpl JVTK) ovat painuneet/kaivojen pohjien muoto on huono, koska kaivot keräävät irtokertymää. Muilta osin viemäreissä havaittiin hieman rasvakertymiä Kuvausten perusteella pohjaviemäreiden toiminnallinen kunto on pääosin tyydyttävä. Suosittelemme havaittujen ongelmakohtien korjaamista (kuvaukset JVTV6, JVTV7 ja JVTV8) tulevan peruskorjaushankkeen yhteydessä. Kevyenä korjaustoimenpiteenä suosittelemme (viemärijärjestelmän toiminnan varmistamiseksi) pohjaviemäreiden painehuuhtelua lähitulevaisuudessa, sekä uusimaan puuttuvia/huonokuntoisia tarkastuskaivojen sisäkansia Lisäksi suosittelemme tarkkailemaan ja tarvittaessa uusimaan sisäpuolisten jätevesipysty- ja vaakaosuuksien liitospantoja (visuaalisten havaintojen mukaan jotkin pannat vaikuttivat hieman huonokuntoisilta). Sadevesiviemärit Läpivalaisukuvauksien perusteella rakennuksen sisäpuolisten pystyviemäreiden kunto on tyydyttävä. Kuvauksissa havaittiin yleistä korroosiota. Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

9 Pelimannin ala-aste ja päiväkoti LVV-KUNTOTUTKIMUS 7 (8) Kriittinen putken seinämänvahvuus ei alittunut (valurautaisten viemärien kestävyyden kannalta kriittinen seinämänvahvuus eri dimensioilla: 100 = 2,5 mm, 70 = 2,0 mm). Tutkimuksen perusteella sadevesiviemäreillä ei ole kokonaisvaltaista uusimistarvetta tarkastelujaksolla (10 vuotta). Havainnot sisäpuolisista kuvauksista: Kuvauksissa havaittiin hieman lietekertymiä ja lieviä painumia, jotka haittaavat virtausta paikallisesti. Kuvausten perusteella pohjaviemäreiden toiminnallinen kunto on tyydyttävä. Kevyenä korjaustoimenpiteenä suosittelemme (viemärijärjestelmän toiminnan varmistamiseksi) pohjaviemäreiden painehuuhtelua lähitulevaisuudessa. Lisäksi suosittelemme tarkkailemaan ja tarvittaessa uusimaan sisäpuolisten sadevesipysty- ja vaakaosuuksien liitospantoja (visuaalisten havaintojen/saadun tiedon mukaan vuotoja on esiintynyt). Salaojat Havainnot sisäpuolisista kuvauksista: SOTV14 putken lähtö kaivossa veden alla ja putki lytyssä/tukossa. SOTV15 putkessa vettä koko matkalla ja putki lytyssä/tukossa. SOTV16 painuma putki täynnä vettä SOTV18 ja SOTV21 runsasta maa-aineskertymää, putki lytyssä/tukossa. SOTV24 painuma putki täynnä vettä, putki lytyssä/tukossa. Tutkituissa salaojaosuuksissa oli runsaasti korkeusaseman vaihteluja, maa-aineskertymiä ja lieviä muodonmuutoksia. Suosittelemme salaojien uusimista tulevan peruskorjaushankkeen yhteydessä. Kevyenä korjaustoimenpiteenä suosittelemme (salaojien toiminnan varmistamiseksi) salaojien painehuuhtelua ja ongelmakohtien korjaamista. WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

10

11

12

13 LIITE 1 Pelimannin ala-aste ja päiväkoti VALOKUVAT 3 (3) Kuva 13. Salaojaputkessa on pullo jumissa (kuvaus SOTV19). Kuva 14. Osin salaojaputket ovat täynnä vettä. Kuva 15. Paikoin salaojaputkissa on runsaita maaaineskertymiä. WSP Finland Oy Korjausrakentaminen ja Tutkimus Heikkiläntie HELSINKI Kiviharjunlenkki 1 D OULU Puhelin Pinninkatu 45 A TAMPERE Y-tunnus

14

15

16

17 Sivu 4 / 4 Merkkien selitykset Järjestelmä LJ = Lämmitys KV = Kylmä käyttövesi LV = Lämmin käyttävesi LVK = Lämpimän veden kierto V = Jätevesiviemäri SV = Sadevesiviemäri Materiaali Fe = Teräs FeZn = Sinkitty teräs Cu = Kupari Gr = Valurauta M = Muovi Yhteenveto Kv Lv Lvk Lj V/SV HYVÄ 33 % 50 % 0 % 75 % 0 % TYYDYTTÄVÄ 67 % 50 % 100 % 25 % 100 % VÄLTTÄVÄ 0 % 0 % 0 % 0 % 0 % KRIITTINEN 0 % 0 % 0 % 0 % 0 %

18

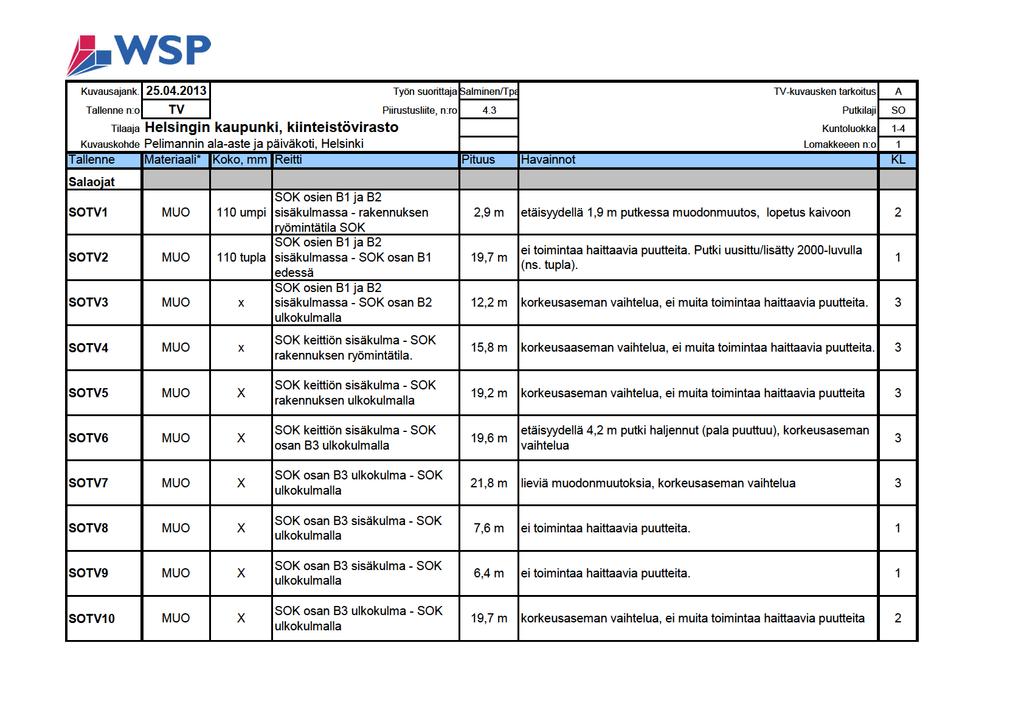

19 Kuntoluokka, KL: Putkilaji 1 Putkilinja kunnossa (käytetään vain yleisarvioinnissa) V = vesijohto 2 Vähäinen vika Ei vaadi korjausta J = jätevesiviemäri 3 Kohtalainen vika Vaatii korjausta lähitulevaisuudessa S = sadevesiviemäri 4 Vakava vika Vaatii korjausta nopeasti Y = sekavesiviemäri x Muu havainto Tarkempi kuvaus lisätietoihin N = paineviemäri SO = salaoja, muu: Materiaali PEH=peh MUO=muovi TV-kuvauksen tarkoitus ASB=asbestisementti PEL=pel GR=valurauta A = vanhan putken kuntotukimus BET=betoni PEM=pem B = saneeraustyön laaduntarkastus TII=tiili PP=polypropeeni C = uudisrak.työn laaduntarkastus LSA=lasitettu savi POE=polyesteri D = tukoksen pa kallistaminen TER=teräs PVC=pvc M = muu:

20

21 Kuntoluokka, KL: Putkilaji 1 Putkilinja kunnossa (käytetään vain yleisarvioinnissa) V = vesijohto 2 Vähäinen vika Ei vaadi korjausta J = jätevesiviemäri 3 Kohtalainen vika Vaatii korjausta lähitulevaisuudessa S = sadevesiviemäri 4 Vakava vika Vaatii korjausta nopeasti Y = sekavesiviemäri x Muu havainto Tarkempi kuvaus lisätietoihin N = paineviemäri SO = salaoja, muu: Materiaali PEH=peh MUO=muovi TV-kuvauksen tarkoitus ASB=asbestisementti PEL=pel GR=valurauta A = vanhan putken kuntotutkimus BET=betoni PEM=pem B = saneeraustyön laaduntarkastus TII=tiili PP=polypropeeni C = uudisrak.työn laaduntarkastus LSA=lasitettu savi POE=polyesteri D = tukoksen pa kallistaminen TER=teräs PVC=pvc M = muu:
