Virheiden määritykset SFS-EN mukaisesti

Koko: px

Aloita esitys sivulta:

Download "Virheiden määritykset SFS-EN mukaisesti"

Simo Majanlahti
6 vuotta sitten
Katselukertoja:

1 Virheiden määritykset SFS-EN mukaisesti Projektin tunnus : Tilaaja : Kuvaaja : PVM : Sammontie 6, Porvoo Delete / Lönnrot : Ei havaintoja EI HAVAINTOJA 1: HALKEAMA:hiushalkeama SIIRTYMÄ:(A)-liitos auki 1-2mm.(B)-poikkisiirtymä enintään 1mm.(C)-kulmapoikkeama enintään 2 astetta.vuoto:ilmenee kosteutena tai vuodon jättämänä jälkenä LIITTYMÄN AUKAISU:(1)- avattu reikä on 5mm sivussa(koskee muita kuin te X < 5% KAIKKIA VIRHEITÄ KOSKEVA ARVO.UUSINTATUTKIMUS ~5 VUODEN KULUTTUA 2: HALKEAMA:avoin halkeama SIIRTYMÄ:(A)-liitos auki 2-4mm.(B)-poikkisiirtymä 1-2mm.(C)-kulmapoikkeama on 2-4 astetta. VUOTO:ilmenee veden tippumisena 5-15% KAIKKIA VIRHEITÄ KOSKEVA ARVO.UUSINTATUTKIMUS ~2 VUODEN KULUTTUA 3: HALKEAMA:(1)-putkessa voi irrota tai on irronut palasia.(2)-jäykässä putkessa muodonmuutos enintään 15% putken halk. SIIRTYMÄ:(A)-liitos auki 4-6mm tai tiiviste näkyy liioksessa.(b)-poikkisiirtymä 2-3mm.(C)-kulmapoikkeama 4-6 astetta tai tiiviste näk 15-3% KAIKKIA VIRHEITÄ KOSKEVA ARVO.VAATII KORJAUSTA LÄHITULEVAISUUDESSA 4: HALKEAMA:(1)-putki on menettänyt rakenteelisen lujuutensä.(2)-jäykässä putkessä muodonmuutos yli 15% putken halk.(3)-joustavassa pukessa halkeama,putkirikko tai reikä SIIRTYMÄ:(A)-liitos auki yli 6mm tai maa-ainesta näkyy liitoksen läpi.(b)-poikkisiirty X > 3% KAIKKIA VIRHEITÄ KOSKEVA ARVO.VAATII KORJAUSTA PIKAISESTI Sammontie 6, Porvoo // Sivu: 1

2 TUTKIMUSRAPORTTI Delete Finland Lomakkeen Nro.: Tilaajan viite : Tilaaja : Paikkakunta : Kohteen sijainti : Kohteen tyyppi : 1 Porvoo Sammontie 6 Vss PVM.: Auto Nro.: Kuvaaja : Puhdistettu : Viemärin laji : Arvo : Delete / Lönnrot Jätevesi 2 Sää : Karttaliitteen Nr : Yläkaivo : Lämpötila : Tallent. tyyppi : Alakaivo : Tutk. suunta : Myötävirtaan Tallent. tunnus : KV pituus : Tutk.tarkoitus : Tutk. menetelmä: Putken tunnus : Rak. kunto : 2 Muoto : Toim. kunto : 2 Koko : 5 mm Vuotavuus : Materiaali : Valurauta Vikatyyppi : Pinnoite : Huomautus : Lattiakaivo Jvtk 11, m Linjassa on heikko kaato, seka valurauta on syöpynyt karheaksi. Nämä yhdessä edesauttavat tukosten syntymistä. Suositellaan veden käytön lisäämistä, sekä käsipyyhepaperien poistamista wc-tiloista. 1:72 m. T - % Havainto Kuva Arvo, Kuvauksen aloitus Lattiakaivo,6 Viemäri kaartaa, A Käyttäen kulmakappaleita / Oikealle,65 Liittymä Klo. 9, A Tehdasvalmisteinen liitoskappale,7 Muut havainnot 12-12, Alku / Heikko kaato 2 1,3 Liittymä Klo. 12, A Tehdasvalmisteinen liitoskappale Lattiakaivo_Jvtk_84755_A.jpg 1,7 Liittymä Klo. 9, A Tehdasvalmisteinen liitoskappale Lattiakaivo_Jvtk_84842_A.jpg 2,3 Liittymä Klo. 9, A Tehdasvalmisteinen liitoskappale Lattiakaivo_Jvtk_84913_A.jpg 4,5 Pintavaurio, 1 Putken seinämän karkeus on lisaäntynyt 12 Lattiakaivo_Jvtk_852_A.jpg ,55 Viemäri kaartaa, A Käyttäen kulmakappaleita / Oikealle 6,1 Liittymä Klo. 12, H Muu tyypinen liitymä / Padotusventtiili Lattiakaivo_Jvtk_85213_A.jpg 8,1 Putken materiaali muuttuu, Alku / Muovi Lattiakaivo_Jvtk_9221_A.jpg 8,3 Viemäri kaartaa, A Käyttäen kulmakappaleita / Vasemmalle 8,8 Liittymä Klo. 3, A Tehdasvalmisteinen liitoskappale 8,9 Putkikoko muuttuu 8,9 Liittymä Klo. 3, A Tehdasvalmisteinen liitoskappale Lattiakaivo_Jvtk_9116_A.jpg Sammontie 6, Porvoo // Sivu: 2

3 Stad : Porvoo Tutkimusraportti,sivu2 PVM : Tilaaja: Sää : Kuvaaja : Työnumero : Kaivoväli : Delete / Lönnrot 1 Tutkimuksen tarkoitus : Auto : Kamera : Viemärin laji : Puhdistettu : Arvo : Jätevesi Tel nr : Fax : 1:72 m. T-% Havainto Kuva Arvo Jvtk 11, Kuvauksen loppu Sammontie 6, Porvoo // Sivu: 3

Valokuvat Paikkakunta : Kohteen sijainti : PVM.

216 1 Kuva: Lattiakaivo_Jvtk_84755_A.jpg 1,3m, Liittymä Klo.

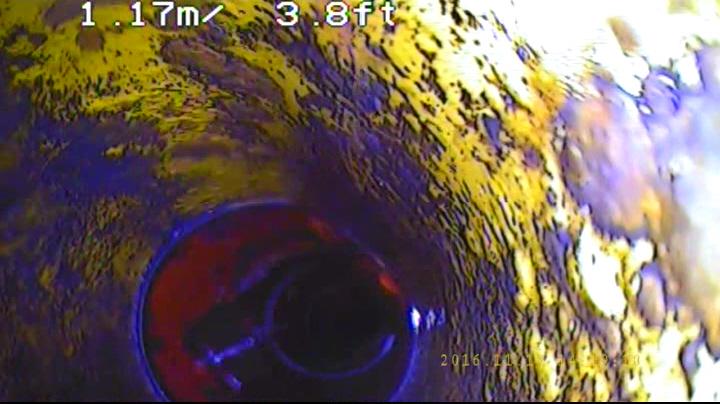

4 Valokuvat Paikkakunta : Kohteen sijainti : PVM.: Lomakken Nro: : Putken tunnus : Porvoo Sammontie Kuva: Lattiakaivo_Jvtk_84755_A.jpg 1,3m, Liittymä Klo. 12, A Tehdasvalmisteinen liitoskappale Kuva: Lattiakaivo_Jvtk_84842_A.jpg 1,7m, Liittymä Klo. 9, A Tehdasvalmisteinen liitoskappale Kuva: Lattiakaivo_Jvtk_84913_A.jpg 2,3m, Liittymä Klo. 9, A Tehdasvalmisteinen liitoskappale Kuva: Lattiakaivo_Jvtk_852_A.jpg 4,5m, Pintavaurio, 1 Putken seinämän karkeus on lisaäntynyt Sammontie 6, Porvoo // Sivu: 4

jpg 6,1m, Liittymä Klo. 12, H Muu tyypinen liitymä Kuva: Lattiakaivo_Jvtk_9221_A.

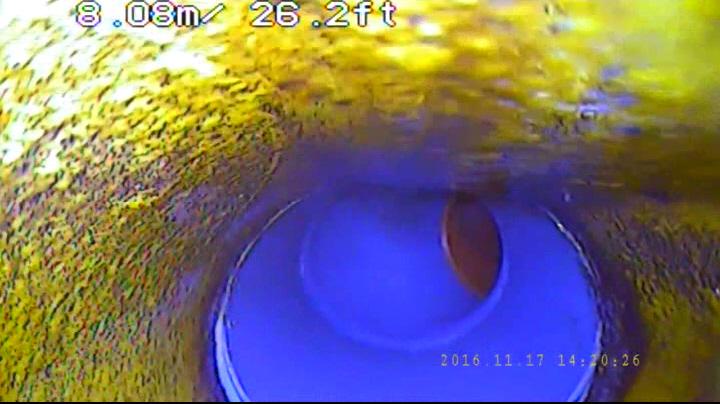

5 Valokuvat Paikkakunta : Kohteen sijainti : PVM.: Lomakken Nro: : Putken tunnus : Porvoo Sammontie Kuva: Lattiakaivo_Jvtk_85213_A.jpg 6,1m, Liittymä Klo. 12, H Muu tyypinen liitymä Kuva: Lattiakaivo_Jvtk_9221_A.jpg 8,1m, Putken materiaali muuttuu, Alku Kuva: Lattiakaivo_Jvtk_9116_A.jpg 8,9m, Liittymä Klo. 3, A Tehdasvalmisteinen liitoskappale Sammontie 6, Porvoo // Sivu: 5
