1 Gebwell maalämpöpumppujen lisävarusteet Asennusryhmä Qi maalämpöpumpulle Gebwell Qi maalämpöpumpulle suunniteltu asennusryhmä maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennusryhmä sisältää* Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Lämmityspiirin piiskapumpun Käyttöveden syöttösekoitusventtiilin Käyttöveden varoventtiilin 10 bar Maapiirin paisunta-astian 12 l Maapiirin varoventtiilin 2,5 bar Painemittarit lämmityspiiriin ja maaliuospiiriin Kannakkeet, joilla ryhmän ripustamiskorkeutta voi säätää Qi asennusryhmä Valmistettu Suomessa Lyhentää asennusaikaa huomattavasti Suuri osa asennustarvikkeista valmiina Maapiirin putket valmiiksi eristettyjä Maapiiri valmiiksi paineistettu Nopeuttaa ilmausta Maapiirin täyttöventtiili käyttövedestä Siisti ja huoliteltu ulkonäkö asennukseen Asennettavissa maalämpöpumpun kylkeen tai seinälle Asennusryhmä Qi, jäähdytys Asennusryhmä, jossa on tarvikkeet myös jäähdytystä varten: 15 mm putkilähdöt jäähdytyskytkennälle Sulkuventtiilit meno/paluu Takaiskuventtiilin Jäähdytyspumpun Sähköisen sulkuventtiilin Asennusryhmä Qi, ei pumppua Asennusryhmä on myös saatavilla ilman piiskapumppua ja takaiskuventtiiliä. Tämä vaihtoehto on loistava ratkaisu lattialämmityskohteisiin, joissa piiskapumpulle ei ole tarvetta. Asennusryhmä Qi, jäähdytys Qi asennusryhmä LVInumero maalämpöpumppu Paino, kg Ulkomitat (s x l x k), mm Lämmityspiirin paisunta-astian tilavuus, l Maapiirin paisunta-astian tilavuus, l Asennusryhmä Qi Qi x 670 x l 12 l Asennusryhmä Qi, ei pumppua Qi x 670 x l 12 l Asennusryhmä Qi, jäähdytys Qi x 670 x l 12 l Asennuspaketti R Qi, päälle asennettava Qi x 350 x l - 8

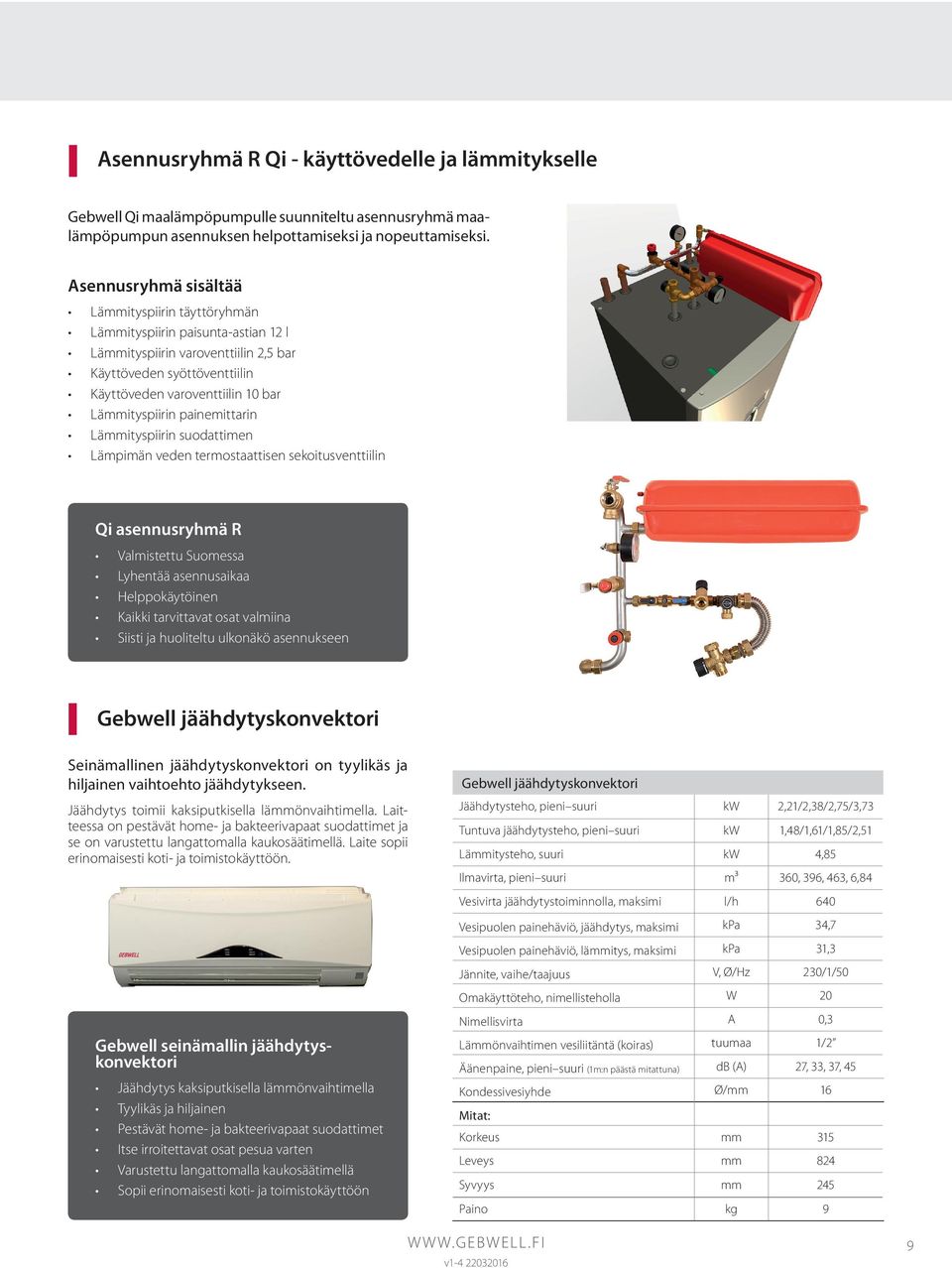

2 Asennusryhmä R Qi - käyttövedelle ja lämmitykselle Gebwell Qi maalämpöpumpulle suunniteltu asennusryhmä maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennusryhmä sisältää Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Käyttöveden syöttöventtiilin Käyttöveden varoventtiilin 10 bar Lämmityspiirin painemittarin Lämmityspiirin suodattimen Lämpimän veden termostaattisen sekoitusventtiilin Qi asennusryhmä R Valmistettu Suomessa Lyhentää asennusaikaa Helppokäytöinen Kaikki tarvittavat osat valmiina Siisti ja huoliteltu ulkonäkö asennukseen Gebwell jäähdytyskonvektori Seinämallinen jäähdytyskonvektori on tyylikäs ja hiljainen vaihtoehto jäähdytykseen. Jäähdytys toimii kaksiputkisella lämmönvaihtimella. Laitteessa on pestävät home- ja bakteerivapaat suodattimet ja se on varustettu langattomalla kaukosäätimellä. Laite sopii erinomaisesti koti- ja toimistokäyttöön. Gebwell jäähdytyskonvektori Jäähdytysteho, pieni suuri kw 2,21/2,38/2,75/3,73 Tuntuva jäähdytysteho, pieni suuri kw 1,48/1,61/1,85/2,51 Lämmitysteho, suuri kw 4,85 Ilmavirta, pieni suuri m³ 360, 396, 463, 6,84 Vesivirta jäähdytystoiminnolla, maksimi l/h 640 Vesipuolen painehäviö, jäähdytys, maksimi kpa 34,7 Vesipuolen painehäviö, lämmitys, maksimi kpa 31,3 Jännite, vaihe/taajuus V, Ø/Hz 230/1/50 Omakäyttöteho, nimellisteholla W 20 Nimellisvirta A 0,3 Gebwell seinämallin jäähdytyskonvektori Jäähdytys kaksiputkisella lämmönvaihtimella Tyylikäs ja hiljainen Pestävät home- ja bakteerivapaat suodattimet Itse irroitettavat osat pesua varten Varustettu langattomalla kaukosäätimellä Sopii erinomaisesti koti- ja toimistokäyttöön Lämmönvaihtimen vesiliitäntä (koiras) tuumaa 1/2 Äänenpaine, pieni suuri (1m:n päästä mitattuna) db (A) 27, 33, 37, 45 Kondessivesiyhde Ø/mm 16 Mitat: Korkeus mm 315 Leveys mm 824 Syvyys mm 245 Paino kg 9 9

3 GEBWELL MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Maapiirin täyttöventtiiliryhmät Täyttöventtiiliryhmän kautta voidaan suorittaa maaliuospiirin täyttö ja ilmaus. Lisäksi likasuodatin poistaa nestekierrossa olevat roskat. Venttiiliryhmä sisältää paisunta-astian, jonka kautta voi tehdä vuosittaiset nesteen tarkastukset. Venttiiliryhmä on eristetty polystyreenilaatikolla kondessiveden muodostumisen estämiseksi. Venttiiliryhmä on tarkoitettu kaikkiin Gebwell maalämpöpumppuihin lisävarusteeksi. Maapiirin täyttöventtiiliryhmä LVI-numero maalämpöpumppu kw Paisuntaastia; tyyppi, til. l Liitäntä. mlp Liitäntä, maapiiri Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1 sk PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1¼ sk PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2, Gemini ja G 85 kalvo, 25l L65 Laippa DN65 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2, Gemini ja G 100 kalvo, 25l L80 Laippa DN80 Maapiirin täyttöventtiiliryhmä Qi DN Qi 6-13 avo, 5l 1 uk Putkiliit. 1 Maapiirin täyttöventtiiliryhmä 1-piirinen Maapiirin täyttöventtiiliryhmä DN

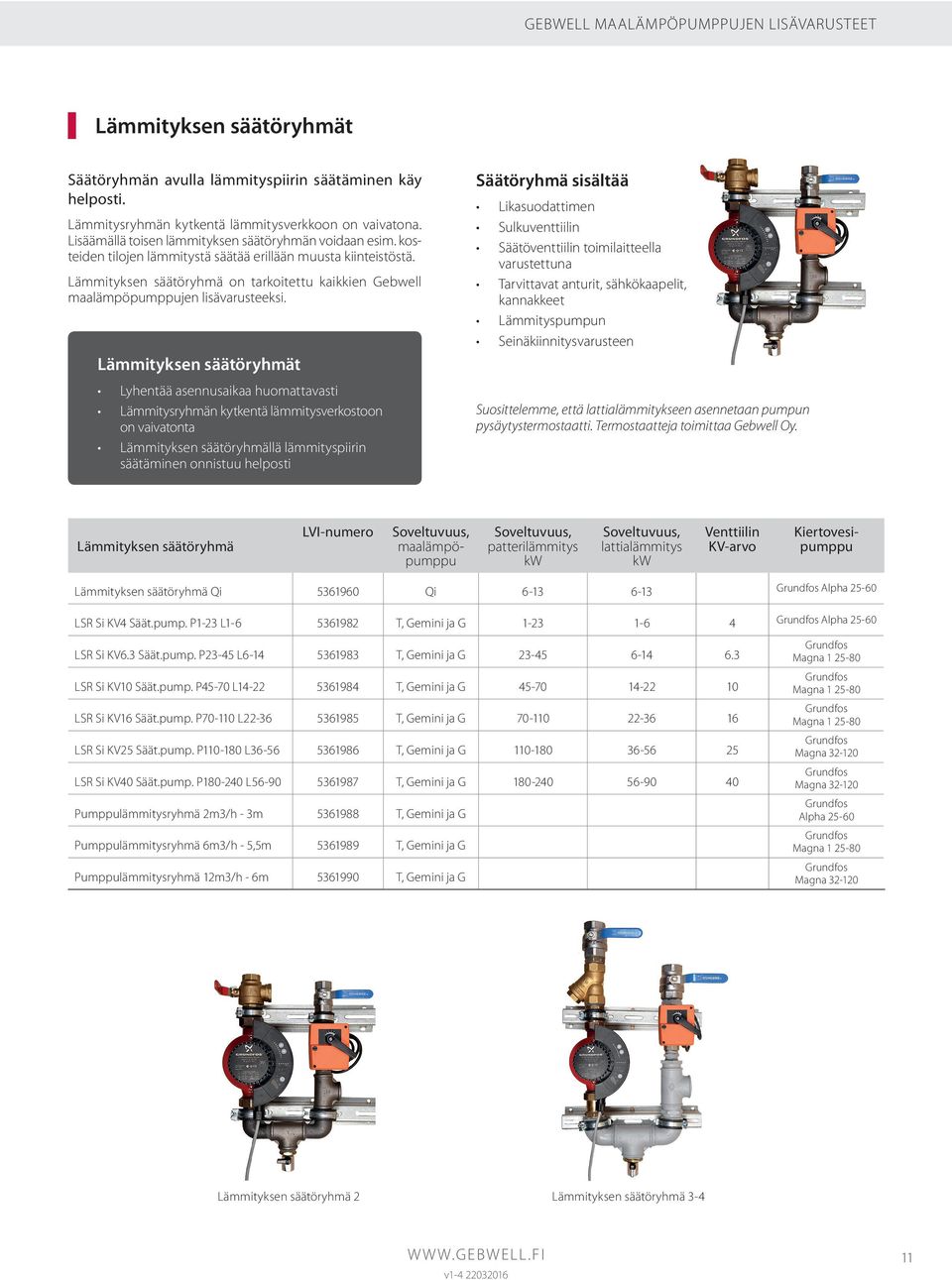

4 GEBWELL GEBWELL MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Lämmityksen säätöryhmät Säätöryhmän avulla lämmityspiirin säätäminen käy helposti. Lämmitysryhmän kytkentä lämmitysverkkoon on vaivatona. Lisäämällä toisen lämmityksen säätöryhmän voidaan esim. kosteiden tilojen lämmitystä säätää erillään muusta kiinteistöstä. Lämmityksen säätöryhmä on tarkoitettu kaikkien Gebwell maalämpöpumppujen lisävarusteeksi. Lämmityksen säätöryhmät Lyhentää asennusaikaa huomattavasti Lämmitysryhmän kytkentä lämmitysverkostoon on vaivatonta Lämmityksen säätöryhmällä lämmityspiirin säätäminen onnistuu helposti Säätöryhmä sisältää Likasuodattimen Sulkuventtiilin Säätöventtiilin toimilaitteella varustettuna Tarvittavat anturit, sähkökaapelit, kannakkeet Lämmityspumpun Seinäkiinnitysvarusteen Suosittelemme, että lattialämmitykseen asennetaan pumpun pysäytystermostaatti. Termostaatteja toimittaa Gebwell Oy. Lämmityksen säätöryhmä LVI-numero patterilämmitys kw lattialämmitys kw Venttiilin KV-arvo maalämpöpumppu Kiertovesipumppu Lämmityksen säätöryhmä Qi Qi Alpha LSR Si KV4 Säät.pump. P1-23 L T, Gemini ja G Alpha LSR Si KV6.3 Säät.pump. P23-45 L T, Gemini ja G LSR Si KV10 Säät.pump. P45-70 L T, Gemini ja G LSR Si KV16 Säät.pump. P L T, Gemini ja G LSR Si KV25 Säät.pump. P L T, Gemini ja G LSR Si KV40 Säät.pump. P L T, Gemini ja G Pumppulämmitysryhmä 2m3/h - 3m T, Gemini ja G Pumppulämmitysryhmä 6m3/h - 5,5m T, Gemini ja G Pumppulämmitysryhmä 12m3/h - 6m T, Gemini ja G Magna Magna Alpha Magna Lämmityksen säätöryhmä 2 Lämmityksen säätöryhmä

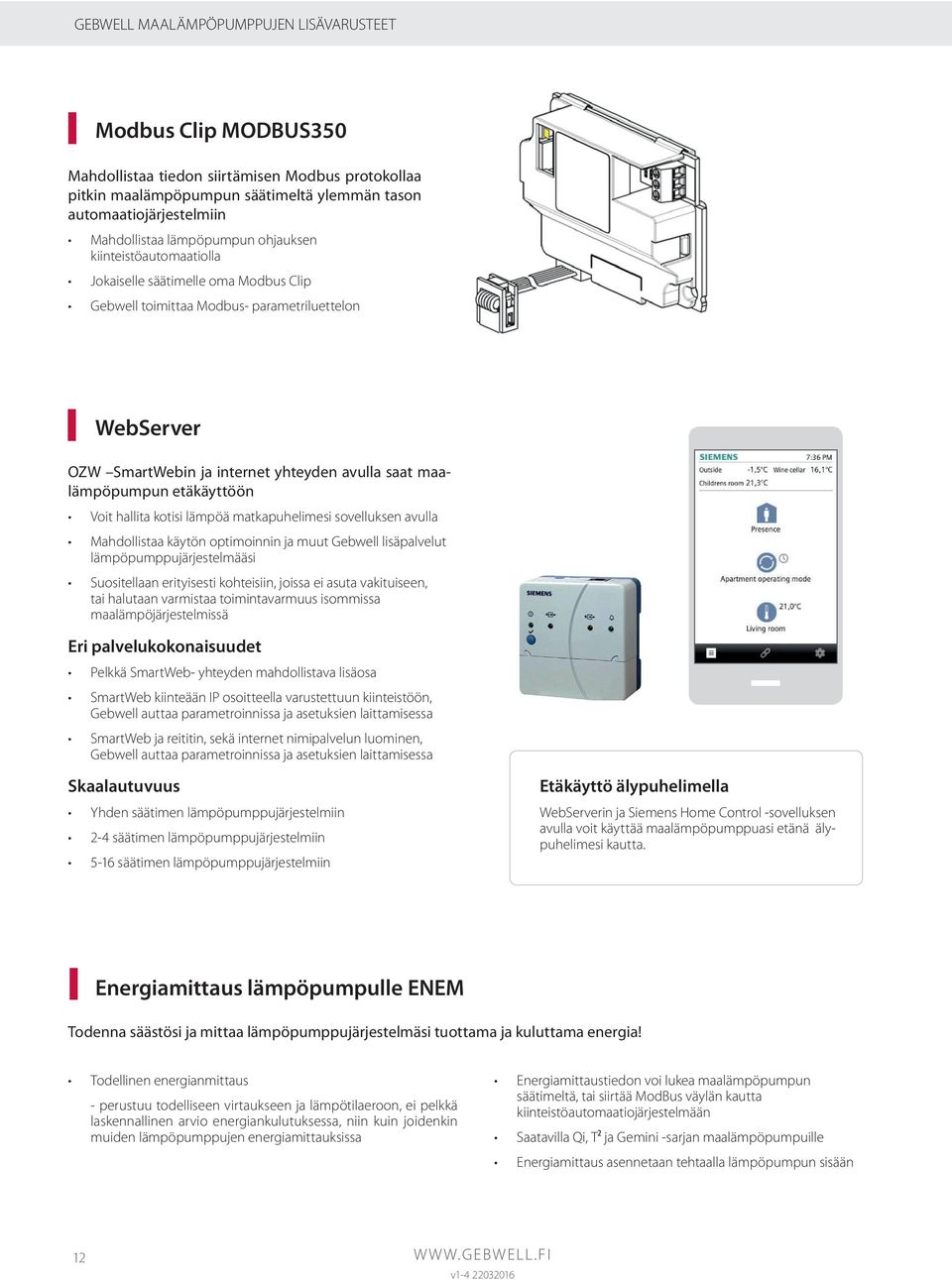

5 GEBWELL MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Modbus Clip MODBUS350 Mahdollistaa tiedon siirtämisen Modbus protokollaa pitkin maalämpöpumpun säätimeltä ylemmän tason automaatiojärjestelmiin Mahdollistaa lämpöpumpun ohjauksen kiinteistöautomaatiolla Jokaiselle säätimelle oma Modbus Clip Gebwell toimittaa Modbus- parametriluettelon WebServer OZW SmartWebin ja internet yhteyden avulla saat maalämpöpumpun etäkäyttöön Voit hallita kotisi lämpöä matkapuhelimesi sovelluksen avulla Mahdollistaa käytön optimoinnin ja muut Gebwell lisäpalvelut lämpöpumppujärjestelmääsi Suositellaan erityisesti kohteisiin, joissa ei asuta vakituiseen, tai halutaan varmistaa toimintavarmuus isommissa maalämpöjärjestelmissä Eri palvelukokonaisuudet Pelkkä SmartWeb- yhteyden mahdollistava lisäosa SmartWeb kiinteään IP osoitteella varustettuun kiinteistöön, Gebwell auttaa parametroinnissa ja asetuksien laittamisessa SmartWeb ja reititin, sekä internet nimipalvelun luominen, Gebwell auttaa parametroinnissa ja asetuksien laittamisessa Skaalautuvuus Yhden säätimen lämpöpumppujärjestelmiin 2-4 säätimen lämpöpumppujärjestelmiin 5-16 säätimen lämpöpumppujärjestelmiin Etäkäyttö älypuhelimella WebServerin ja Siemens Home Control -sovelluksen avulla voit käyttää maalämpöpumppuasi etänä älypuhelimesi kautta. Energiamittaus lämpöpumpulle ENEM Todenna säästösi ja mittaa lämpöpumppujärjestelmäsi tuottama ja kuluttama energia! Todellinen energianmittaus - perustuu todelliseen virtaukseen ja lämpötilaeroon, ei pelkkä laskennallinen arvio energiankulutuksessa, niin kuin joidenkin muiden lämpöpumppujen energiamittauksissa Energiamittaustiedon voi lukea maalämpöpumpun säätimeltä, tai siirtää ModBus väylän kautta kiinteistöautomaatiojärjestelmään Saatavilla Qi, T2 ja Gemini -sarjan maalämpöpumpuille Energiamittaus asennetaan tehtaalla lämpöpumpun sisään 12
