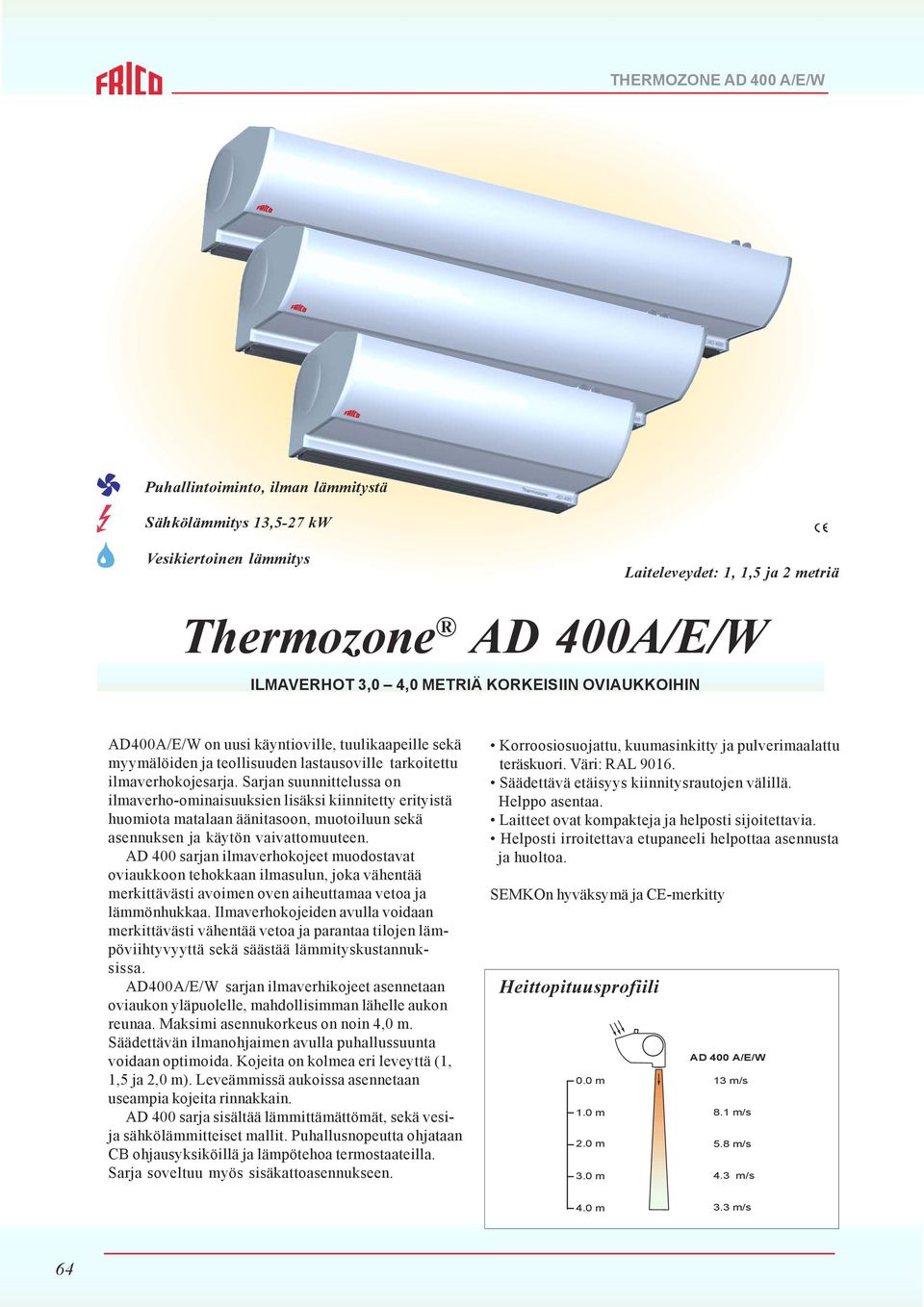

1 Puhallintoiminto, ilman lämmitystä Sähkölämmitys 13,5-27 kw Vesikiertoinen lämmitys Laiteleveydet: 1, 1,5 ja 2 metriä Thermozone AD 400A/E/W ILMAVERHOT 3,0 4,0 METRIÄ KORKEISIIN OVIAUKKOIHIN AD400A/E/W on uusi käyntioville, tuulikaapeille sekä myymälöiden ja teollisuuden lastausoville tarkoitettu ilmaverhokojesarja. Sarjan suunnittelussa on ilmaverho-ominaisuuksien lisäksi kiinnitetty erityistä huomiota matalaan äänitasoon, muotoiluun sekä asennuksen ja käytön vaivattomuuteen. AD 400 sarjan ilmaverhokojeet muodostavat oviaukkoon tehokkaan ilmasulun, joka vähentää merkittävästi avoimen oven aiheuttamaa vetoa ja lämmönhukkaa. Ilmaverhokojeiden avulla voidaan merkittävästi vähentää vetoa ja parantaa tilojen lämpöviihtyvyyttä sekä säästää lämmityskustannuksissa. AD400A/E/W sarjan ilmaverhikojeet asennetaan oviaukon yläpuolelle, mahdollisimman lähelle aukon reunaa. Maksimi asennukorkeus on noin 4,0 m. Säädettävän ilmanohjaimen avulla puhallussuunta voidaan optimoida. Kojeita on kolmea eri leveyttä (1, 1,5 ja 2,0 m). Leveämmissä aukoissa asennetaan useampia kojeita rinnakkain. AD 400 sarja sisältää lämmittämättömät, sekä vesija sähkölämmitteiset mallit. Puhallusnopeutta ohjataan CB ohjausyksiköillä ja lämpötehoa termostaateilla. Sarja soveltuu myös sisäkattoasennukseen. Korroosiosuojattu, kuumasinkitty ja pulverimaalattu teräskuori. Väri: RAL Säädettävä etäisyys kiinnitysrautojen välillä. Helppo asentaa. Laitteet ovat kompakteja ja helposti sijoitettavia. Helposti irroitettava etupaneeli helpottaa asennusta ja huoltoa. SEMKOn hyväksymä ja CE-merkitty Heittopituusprofiili 0.0 m 1.0 m 2.0 m 3.0 m AD 400 A/E/W 13 m/s 8.1 m/s 5.8 m/s 4.3 m/s 4.0 m 3.3 m/s 64

2 TEKNISET TIEDOT Thermozone AD 400A lämmittämätön Tyyppi Sähkö Teho Ilmamäärä Äänitaso* 1 Jännite Virta Pituus Paino nro [kw] [m 3 /h] [db(a)] [V] [A] [mm] [kg] AD410A / 1700/ /60 230V~ AD415A / 2500/ /62 230V~ AD420A / 3400/ /63 230V~ * 1 ) Mittausjärjestelyt: Etäisyys laitteeseen 5 metriä. Suuntaavuuskerroin 2. Ekvivalentti absorptioala: 200m 2 Kotelointiluokka AD400A: IP44 roiskevedenpitävä SEMKOn hyväksymä ja CE-merkitty. Thermozone AD 400E sähkölämmitteinen Tyyppi Sähkö Teho Ilmamäärä t* 1 Äänitaso* 2 Jännite[V] Jännite[V] Pituus Paino nro [kw] [m 3 /h] [ C] [db(a)] Virta[A] Virta[A] [mm] [kg] (ohjaus) (lämmitys) AD410E / /9/13,5 1700/ /14 47/60 230V~/1.6A 400V3~/19,5A AD415E / /13,5/ / /14 49/62 230V~/2.2A 400V3~/28,9A AD420E / /18/ / /14 50/63 230V~/3.2A 400V3~/39,0A * 1 ) t = Läpivirtaavan ilman lämpötilan nousu täydellä lämmitysteholla ja puhaltimen pienimmällä/suurimmalla nopeudella. * 2 ) Mittausjärjestelyt: Etäisyys laitteeseen 5 metriä. Suuntaavuuskerroin 2. Ekvivalentti absorptioala: 200m 2 Kotelointiluokka AD300E: IP44 roiskevedenpitävä SEMKOn hyväksymä ja CE-merkitty. Thermozone AD 400W vesilämmitteinen Tyyppi Sähkö Ilmamäärä Vesitilavuus Äänitaso* 1 Jännite Virta Pituus Paino nro [m 3 /h] [l] [db(a)] [V] [A] [mm] [kg] AD410W /2750 1,5 47/60 230V~ 1, AD415W /4000 2,2 49/62 230V~ 2, AD420W /5500 2,9 50/63 230V~ 3, * 1 ) Mittausjärjestelyt: Etäisyys laitteeseen 5 metriä. Suuntaavuuskerroin 2. Ekvivalentti absorptioala: 200m 2 Kotelointiluokka AD300W: IP44, roiskevedenpitävä Lisätietoja lämmitystehoista löytyy tehotaulukoista sivulla 72. SEMKOn hyväksymä ja CE-merkitty. 65

3 THERMOZONE AD 400 A/E/W MITAT Liitäntä DN20 (¾ ) Sisäkierre Knock outs SIJOITTELU, ASENNUS JA KYTKENTÄ Asennus Thermozone AD400A/E/W asennetaan kiinteästi seinään, kattoon tai palkkiin. Koje soveltuu myös riippuasennukseen (kuva 2). Kannakkeiden välinen etäisyys (c-c mitta) on vapaasti valittavissa koko laitteen matkalla. Ilmaverhokojeet voidaan sijoittaa myös sisäkattoon. Laite asennetaan vaakasuoraan, puhallusaukko alaspäin. Katto-/riippuasennukseen on lisävarusteena saatavilla kattokannakesarja ADPF1. Vähimmäisetäisyydet oven yläpuolella ja sisäkattoasennuksessa selviävät laitteen mukana olevasta asennusohjeesta. 1 m leveä koje kannakoidaan kahdesta pisteestä ja 1,5 m sekä 2 m levyiset kojeet kannakoidaan kolmesta pisteestä. Paras ilmasulku saavutetaan kun ilmaverho kattaa oviaukon koko leveydeltään ja se on sijoitettu mahdollisimman lähelle oviaukon yläreunaa. Leveissä oviaukoissa asennetaan useita laitteita rinnakkain, mahdollisimman lähelle toisiaan, jotta saadaan aikaan yhtenäinen ilmaverho. 66

4 PLQPP Sähköliitäntä AD 400E Kojeiden syöttöjohdossa tulee käyttää kaikkinapaista katkaisijaa, jonka katkaisuetäisyys on vähintään 3 mm. Kytkennässä käytetään MMJ-, MPLM- tai vastaavia kaapeleita. Laitteen yläosassa on knock out -tyyppiset reikäaihiot (6 x 29mm) kaapeleiden läpivientiä varten. Kytkentärima tehosyötölle on mitoitettu enintään 16 mm 2 kaapelille ja ohjaukselle max 6 mm 2 kaapelille. Sähkölämmitteisen mallin ohjaus- ja tehosyöttö kaapeloidaan normaalisti erikseen. Katso kytkentäkaaviot sivuilla PP Liitäntä AD 400W Ohjauskaapeloinnin läpivientiä varten on kojeen yläpinnassa knock-out -tyyppiset reikäaihiot. Vesiliitäntää varten laitteen yläosassa on DN20 (3/ 4 ) putkiyhteet sisäkierteellä. Katso kytkentäkaaviot sivuilla Kuva1: Vähimmäisetäisyydet Kuva 2: Asennussarjan, ADPK, avulla laite voidaan asentaa katosta ripustamalla. Kierretankoripustukseen ja kattoasennukseen on saatavilla kattoasennussarja ADPF1. 67

5 OHJAUSVAIHTOEHTOJA Lämmittämättömät ilmaverhot : Puhallusopeuden säätö Ohjausyksikkö: CB30, kolmiportainen ohjausyksikkö tai 2221AG, portaaton nopeuden säädin Sähkölämmitteiset ilmaverhot : Puhallusnopeuden ja lämpötilan säätö, käynnistystieto rajakytkimellä Ovirajakytkin antaa ilmaverholle käynnistystiedon oven avautuessa. Pyörimisnopeuden säätimestä asetetaan haluttu käyntinopeus. 2- porrastermostaatilla ohjataan lämpötehoa kaksiportaisesti (0,1/2,1/1). Lämpötehoa voidaan ohjata myös manuaalisesti. Ohjauslaitteet: AGB304/2S, ovirajakytkin CB32, ohjausyksikkö, kolmiportainen tai FRE6, digitaalinen portaaton nopeudensäädin KRT2800, 2-porrastermostaatti tai RTI2, elektroninen 2-porrastermostaatti EV300, tehonvalitsin Vesilämmitteiset ilmaverhot : Puhallusnopeuden ja lämpötilan säätö, käynnistystieto rajakytkimellä Ovirajakytkin antaa ilmaverholle käynnistystiedon oven avautuessa. Pyörimisnopeuden säätimestä asetetaan haluttu käynnistysnopeus. Lämpötilaa ohjataan termostaatin ja venttiilien avulla. Ohjauslaitteet: AGB304/2S, ovirajakytkin CB30, ohjausyksikkö, kolmiportainen tai 2221AG, portaaton nopeudensäädin tai FRE6, digitaalinen portaaton nopeudensäädin KRT1900, kapillaariputkitermostaatti tai RTE102, elektroninen termostaatti VR20/25, venttiilipaketti tai TVV20/25, venttili tai SD20, moottori LISÄVARUSTEET KRT1900/2800 RTI2 RTE102 KRT2800, 2-porrastermostaatti Säätää lämmitystä kahdessa portaassa. Asetusalue 0 40 C. Säädettävä lämpötilan eroalue (1 4 C). Sähkölämmitteisille yksiköille (AD410E14, AD415E20, AD420E27). Kotelointiluokka: IP 55, suihkuvedenpitävä KRT1900, kapillaariputkitermostaatti Avaa/sulkee venttiilin ja käynnistää/sammuttaa puhaltimen.termostaatissa on vaihtokytkin lämmityksen ja puhaltimien ohjaukseen. Vesilämmitteisille malleille (AD410W, AD415W,AD420W). Kotelointiluokka: IP 55, suihkuvedenpitävä RTI2, elektroninen 2-porrastermostaatti Ohjaa lämmitystä kahdessa portaassa. Säädettävä lämpötilan asetusalue (1 10 C). Asetusalue 5 35 C. Sähkölämmitteisille malleille (AD410E14, AD415E20, AD420E27). Kotelointiluokka: IP 44, roiskevedenpitävä RTE102, elektroninen temostaatti Avaa/sulkee venttiilin ja käynnistää/sammuttaa puhaltimen. Sisäpuolinen lämpötilan asetus 7 35 C. Käytetään vesilämmitteisten ilmaverhojen kanssa (AD410W, AD415W,AD420W). Kotelointiluokka: IP 30, kosketussuojainen Lisätietoa löytyy ilmaverluettelon osiosta Termostaatit. 68

6 AGB304/AGB2S CB30 CB AG FRE6 EV300 AGB304, ovirajakytkin Oven avautuessa rajakytkin käynnistää ilmaverhon tai aktivoi pyörimisnopeussäätimen. Oven sulkeutuessa se pysäyttää ilmaverhon tai antaa signaalin pyörimisnopeussäätimelle. AGB2S, ovirajakytkin Oven avautuessa rajakytkin käynnistää ilmaverhon tai aktivoi pyörimisnopeussäätimen. Oven sulkeutuessa se pysäyttää ilmaverhon tai antaa signaalin pyörimisnopeussäätimelle. CB30, ohjausyksikkö Kolmiportainen puhallusnopeudensäädin, joka asennetaan seinälle. Käytetään lämmittämättömien (AD410A, AD415A, AD420A) ja vesilämmitteisten ilmaverhojen kanssa (AD410W, AD415W, AD420W). Ohjausyksiköllä voidaan ohjata max 6 metriä leveän oven ilmaverhoja. Max virta 10 A. Kotelointiluokka: roiskevedenpitävä (IP44). CB32, ohjausyksikkö Kaksiportainen tehon- ja kolmiportainen puhallusnopeuden säädin, joka asennetaan seinälle. Käytetään sähkölämmitteisten (AD410E14, AD415E20, AD420E27) ilmaverhojen kanssa. Ohjausyksiköllä voidaan ohjata max 6 metriä leveän oven ilmaverhoja. Max virta 10 A. Kotelointiluokka: roiskevedenpitävä (IP44). 2221AG, Portaaton nopeudensäädin On/off-toiminen tyristorisäädin portaattomaan nopeudensäätöön. Pinta-asennusmalli. Sopii suorakulmaisiin seinärasioihin. Voidaan ohjata korkeintaan 2-3 ilmaverhoyksikköä. Max virta 5A. Säädintä 2221AG käytetään vesilämmitteisille (AD410W, AD415W, AD420W) ja lämmittämättömille (AD410A, AD415A, AD420A) ilmaverhoille. Kotelointiluokka: roiskevedenpitävä (IP44) FRE6, digitaalinen portaaton nopeudensäädin Ilmaverhojen ohjaukseen säätimessä on kaksi vakioohjelmaa. UT-ohjaus, joka perustuu oviautomatiikkaan ja ulkolämpötilaan sekä IT-ohjaus, joka perustuu oviautomatiikkaan. Ohjausyksiköllä voidaan ohjata 1-3 laitetta. Nimellisvirta 6 A. Nimellisvirran ylittyessä otetaan orjayksiköitä käyttöön. Ohjausyksikköä käytetään vesilämmitteisten (AD410W, AD415W, AD420W) sekä sähkölämmitteisten (AD410E14, AD415E20, AD420E27) ilmaverhomallien ohjaukseen. Kotelointiluokka: Suihkuvedenpitävä (IP54). EV300, tehonvalintakytkin EV300 tehonvalitsimella voidaan ohjata sähkölämmitteisiä (AD410E14, AD415E20, AD420E27) ilmaverhomalleja. Tehoportaat 0 ½ 1 / 1. Kotelointiluokka: Roiskevedenpitävä (IP44). 69

7 AV20/25 JV20/25 TVV20/25 SD20 TRV20/25 BPV10 VR 20/25, venttiilipaketti Keskus vesiliitäntää varten, joka säätää veden kiertoa ilmaverhoon termostaattiventtiilin avulla. Venttiilisarja koostuu seuraavista osista: AV20/25, sulkuventtiili JV20/25, säätöventtiili TRV20/25, on/off moottoroitu kolmitieventtiili BPV10, ohitusventtiili SD20, moottori, on/off -toiminen 230V~ Sulkuventtiili (AV20/25) on on/off-toiminen kuulaventtiili. Sen avulla vedentulo katkaistaan esimerkiksi huoltotöiden yhteydessä. Säätöventtiilin (JV20/25) avulla virtaaman suuruutta voidaan säätää ja tarvittaessa sulkea kokonaan. Säätöventtiilissä on liitin paineen mittaukseen. JV20:n kv-arvo on välillä 0,13 5,9 ja JV25:n 0,17 8,52. Moottoroitu kolmitieventtiili (TVR20/25) koostuu venttiilimoottorista ja venttiilipesästä. Mikäli moottoroitu venttiili on suljettu, pääsee rajoitettu määrä vettä kuitenkin ohitusventtiilin (BVP10) kautta lämmittimeen. Näin ilmaverho pystyy esim. oven avautuessa puhaltamaan heti lämmintä ilmaa. Näin menetellen lämpöpatteri on myös suojattu jäätymiseltä. TVV20/25, 2-tie säätöventtiili TVV20 putkikoko DN20 (3/4 ) ja TVV25:n DN25 (1 ). Paineluokka PN16. Enimmäispaine 2 MPa (20 bar). TVV20 max painehäviö 100kPA (0,1 bar) TVV25 max painehäviö 62kPA (0,062 bar) Kv-arvo on asetettavissa kolmeen eri asentoon: Asento 1 Asento 2 Asento 3 TVV20 kv 1,6 kv 2,5 kv 3,5 TVV25 kv 2,5 kv 4,0 kv 5,5 SD20, venttiilimoottori on/off 230V~ Säätää kuinka paljon lisälämpöä järjestelmään syötetään. Toimii on/off periaatteella. Avautumisen ja sulkeutumisen välisen syklin pituus on viisi sekuntia, mikä estää paineiskut putkistossa. IP40. TVV20/25, 2-tie säätöventtiili ja SD20, venttiilimoottori: yksinkertainen tapa säätää vesipatterin toimintaa. Veden virtausta ei voi säätää tai sulkea kokonaan. TVV20/25 ja SD20 kokonaisuutta täydennetään sopivalla termostaatilla. Venttiilisarjoja on kahta eri tyyppiä. VR20:ssä on DN20 (3/4 ) ja VR25:ssä DN25 (1 ) putken halkaisija. Ohitusventtiilin putken halkaisija on DN10 (3/8 ). VR20/25 venttiilipakettia säädetään sopivalla termostaatilla. VR20/25 AV20/25 BPV10 JV20/25 SD20 KRT 9a & TVR20/25 SD20 KRT, RTE 9a TVV20/25 & 70

8 ADPK ADPK,asennussarja ripustusasennukseen Asennussarjaa, ADPK, käytetään kattoripustukseen. ADPK koostuu kahdesta kattoripustustangosta. Se voidaan kiinnittää vakioasennussarjaan. Tyyppi Sähkö Kuvaus KxLxS nro [mm] KRT porrastermostaatti 165x60x57 KRT Kapillaariputkitermostaatti 165x60x57 RTI Elektroninen 2-porrastermostaatti 150x80x50 RTE Elektroninen termostaatti 71x71x28 ABG Ovirajakytkin ABG2S Ovirajakytkin CB Ohjausyksikkö CB Ohjausyksikkö 2221AG Portaaton nopeudensäädin 170x85x63 FRE Digitaalinen portaaton nopeudensäädin 180x210x110 EV Tehonvalitsin 100x80x90 VR20 - Venttiilipaketti, liitäntä DN20 VR25 - Venttiilipaketti, liitäntä DN25 TVV20-2-tie venttiili, liitäntä DN20 TVV25-2-tie venttiili, liitäntä DN25 SD20 - Moottori on/off ADPK - Riippuasennussarja 71

9 TEHOTAULUKKO Tulo / menoveden lämpötila 80/60 C Imuilman lämpötila = +15 C Imuilman lämpötila. = +20 C Tyyppi Puhal- Ilma- Teho Ulospuhallus Virtaama Teho Ulospuhallus Virtaama timen määrä lämpötila lämpötila asento [m 3 /h] [kw] [ C] [l/s] [kw] [ C] [l/s] AD410W max ,1 35 0,24 18,0 38 0,21 min ,2 40 0,18 13,7 42 0,16 AD415W max ,2 37 0,39 29,1 40 0,35 min ,4 42 0,29 22,1 44 0,26 AD420W max ,4 38 0,55 41,0 40 0,5 min ,1 43 0,41 30,9 45 0,37 Tulo / menoveden lämpötila 70/40 C Imuilman lämpötila = +15 C Imuilman lämpötila. = +20 C Tyyppi Puhal- Ilma- Teho Ulospuhallus Virtaama Teho Ulospuhallus Virtaama timen määrä lämpötila lämpötila asento [m 3 /h] [kw] [ C] [l/s] [kw] [ C] [l/s] AD410W max ,4 28 0,09 10,3 31 0,08 min ,6 32 0,07 8,0 34 0,06 AD415W max ,3 31 0,16 18,0 33 0,14 min ,4 34 0,13 13,9 36 0,11 AD420W max ,7 31 0,23 25,2 34 0,20 min ,7 35 0,18 19,3 37 0,15 Tulo / menoveden lämpötila 60/40 C Imuilman lämpötila = +15 C Imuilman lämpötila. = +20 C Tyyppi Puhal- Ilma- Teho Ulospuhallus Virtaama Teho Ulospuhallus Virtaama timen määrä lämpötila lämpötila asento [m 3 /h] [kw] [ C] [l/s] [kw] [ C] [l/s] AD410W max ,4 26 0,13 9,3 29 0,11 min ,8 29 0,1 7,2 31 0,08 AD415W max ,1 28 0,23 16,3 30 0,19 min ,6 31 0,17 12,5 33 0,14 AD420W max ,4 28 0,33 22,6 31 0,27 min ,7 32 0,25 17,2 34 0,21 Tulo / menoveden lämpötila 55/35 C Imuilman lämpötila = +15 C Imuilman lämpötila. = +20 C Tyyppi Puhal- Ilma- Teho Ulospuhallus Virtaama Teho Ulospuhallus Virtaama timen määrä lämpötila lämpötila asento [m 3 /h] [kw] [ C] [l/s] [kw] [ C] [l/s] AD410W max ,3 24 0,11 7,2 26 0,08 min ,1 26 0,08 5,6 26 0,06 AD415W max ,8 26 0,19 12,1 28 0,15 min ,1 28 0,14 9,7 30 0,11 AD420W max ,8 26 0,27 18,3 29 0,22 min ,3 29 0,21 14,0 31 0,17 72

10 PAINEHÄVIÖ Painehäviöt AD400W vesipatterille Painehäviö [kpa] 70 Virtaama [m 3 /h] Painehäviö [bar] Virtaama [l/s] 0.01 Painehäviöt säätöyksiköille ja venttiileille Virtaama [m 3 /h] Painehäviö [kpa] Painehäviö [bar] Virtaama [l/s] Painehäviö on laskettu veden keskilämpötilan 70 C mukaan (PVV 80/60). Lämpötilan poiketessa tästä, painehäviö kerrotaan tekijällä K. Veden keskilämpötila C K 1,10 1,06 1,03 1,00 0,97 0,93 73

11 SÄHKÖKYTKENTÄKAAVIOT AD 400 A Pyörimisnopeuden ohjaus kolmiportaisesti CB30 ohjausyksiköllä, käynnistys/pysäytys rajakytkimellä AGB2S Pyörimisnopeuden ohjaus portaattomasti 2221AG tyristorisäätimellä, käynnistys/pysäytys rajakytkimellä AGB2S Max virta portaattomalle säätimelle 2221AG on 5A. Sen avulla voidaan ohjata: 3 x AD410A, 2 x AD415A tai 1 x AD420A. 74

12 SÄHKÖKYTKENTÄKAAVIO AD 400 E Manuaalinen 3-portainen pyörimisnopeuden ohjaus, lämmitystehon valinta 0-½-1 ohjausyksiköllä CB32, käynnistys/pysäytys rajakytkimellä AGB2S, lämmönsäätö kaksiporrastermostaatilla KRT2800 Manuaalinen 3-portainen pyörimisnopeuden ohjaus ja lämmitystehon valinta 0-½-1 ohjausyksiköllä CB32, käynnistys/pysäytys rajakytkimellä AGB2S, lämmönsäätö elektronisella kaksiporrastermostaatilla RTI2 Lo Hi 75

13 SÄHKÖKYTKENTÄKAAVIOT AD 400 E 3-portainen pyörimisnopeuden säätö ja tehonvalinta 0-1/2-1/1 ohjausyksiköllä CB32. Ulkotermostaatti KRT1900 määrittää lämmitystarpeen ja lämpötilaa ohjataan huonetermostaatilla KRT2800. Puhallusnopeutta ohjataan ovirajakytkimellä AGB2S siten, että oven ollessa suljettuna koje käy miniminopeudella. Oven avautuessa ovirajakytkin ohjaa kojeen valitulle nopudelle. 3-portainen pyörimisnopeuden säätö ja tehonvalinta 0-1/2-1/1 ohjausyksiköllä CB32. Ulkotermostaatti KRT1900 määrittää lämmitystarpeen ja lämpötilaa ohjataan huonetermostaatilla RT12. Puhallusnopeutta ohjataan ovirajakytkimellä AGB2S siten, että oven ollessa suljettuna koje käy miniminopeudella. Oven avautuessa ovirajakytkin ohjaa kojeen valitulle nopudelle. 76

14 Ulkolämpötilan mukaan portaattomasti säädetty pyörimisnopeus FRE6:lla ja ulkoanturilla, tehonvalinta EV300:lla, korkea / matala pyörimisnopeus ovirajakytkimellä ja oven ollessa kiinni lämpötilan ohjaus huoneanturilla. Lämpötilansäätö huonetermostaatilla KRT1900. FRE6 ohjaa max 4 x AD410E, 2 x AD415E tai 2 x AD420E. 77

15 SÄHKÖKYTKENTÄKAAVIOT AD 400 W Manuaalinen 3-portainen pyörimisnopeuden säätö ohjausyksiköllä CB30, käynnistys/pysäytys rajakytkimellä AGB2S. Lämmönsäätö huonetermostaatilla RTE/KRT, venttiilimoottorilla SD20 ja venttiilillä TVV20/25. Korkea/matala pyörimisnopeus rajakytkimellä AGB304, 3-portainen pyörimisnopeuden säätö ohjausyksiköllä CB30. Lämmönsäätö termostaatilla KRT2800, venttiilimoottorilla SD20 ja venttiilillä TVV20/25. Lämmityksen ohjaus ulkotermostaatilla KRT

16 Korkea/matala pyörimisnopeus rajakytkimellä AGB304, 3-portainen pyörimisnopeuden säätö ohjausyksiköllä CB30. Automaattinen lämmönsäätö termostaatilla RTI2, venttiilimoottorilla SD20 ja venttiilillä TVV20/25. Lämmityksen ohjaus ulkotermostaatilla KRT1900. Pyörimisnopeuden portaaton säätö FRE6:lla ja ulkoanturilla. Ovirajakytkimellä ohjataan korkea / matala pyörimisnopeus ja oven ollessa kiinni lämpötilaa säädetään huoneanturilla. Lämmityksen ohjaus ulkotermostaatilla KRT1900. FRE6 ohjaa max 4 x AD410W, 3 x AD415W tai 2 x AD420W. 79
