1 Tuoteluettelo 2016

2 Gebwell Kotimainen maalämmön ja kaukolämmön ammattilainen Gebwell maalämpö Maalämpö on maahan, vesistöön ja kallioon varastoitunutta auringon lämpöenergiaa sekä Suomen korkeudella suurimmaksi osaksi maan sisuksista säteilevää geotermistä energiaa. Maalämpöpumppu siirtää maaperään varastoituneen energian kiinteistön ja lämpimän käyttöveden lämmitykseen. Maalämpö otetaan talteen lämmönkeruuputkistolla, joka voidaan upottaa pintamaahan tai vesistöön tai porata kallioon. Maalämpö on puhdasta, uusiutuvaa energiaa. Se ei aiheuta ilmaston lämpiämistä kiihdyttäviä hiilidioksidi- tai hiukkaspäästöjä, ja on siksi ekologinen lämmitysmuoto. Maalämpöpumpun toimintaperiaate Maalämpöpumpun toiminta perustuu kylmäaineen olomuotojen muutoksiin. Maaperän lämpö kertyy lämmönkeruuputkistossa kiertävään jäätymättömään nesteliuokseen, josta energiaa siirretään maalämpöpumpun höyrystimessä kylmäaineeseen. Nesteliuoksesta otetaan lämpöä talteen noin kolmen asteen verran. Kylmäaineen lämpötila nostetaan korkeaksi kompressorin avulla. Lauhdutin siirtää kylmäaineeseen varastoituneen lämpöenergian kiinteistön lämmitysjärjestelmässä kiertävään veteen sekä käyttöveden lämmitykseen energiavaraajassa. Ylivoimaista säästöä ekologisella maalämmöllä Luonnon lisäksi maalämpö säästää myös rahaa. Maalämpöpumppu tuottaa yhtä kuluttamaansa sähkökilowattituntia kohti vähintään 3 kilowattia lämpöenergiaa. Maalämpö voi pienentää lämmityskustannuksiasi jopa 80 prosenttia, pysyvästi. Samalla suojaudut mahdollisilta energiahintojen vaihtelulta. Gebwell maalämpöpumput Kotimaiset Kustannustehokkaat Huoleton käyttää Viiden vuoden takuu Suomen parhaat maalämpöpumput! Gebwell kaukolämpö Kaukolämmitys on Suomen yleisin lämmitysmuoto, yli puolet suomalaista asuu kaukolämmitetyssä talossa. Lähes 95 % asuinkerrostaloista ja sekä valtaosa julkisista ja liikerakennuksista ovat kaukolämmitettyjä. Suomessa lähes 80 % kaukolämmöstä tuotetaan yhteistuotannossa sähköä tuottavan laitoksen kanssa, jonka ylimääräinen lauhdelämpö käytetään kaukolämpöverkossa. Yhteistuotannossa ympäristöpäästöt ovat noin 30 % pienemmät kuin tuotettaessa sähköä ja lämpöä erillisissä tuotantolaitoksissa. Se onkin yleisesti tunnustettu keino ilmaston suojelemiseksi, ja sen edistämisen on arvioitu olevan suurin yksittäinen keino vähentää kasvihuonepäästöjä. Kaukolämmön toimintaperiaate Kaukolämpöverkossa lämpö siirretään asiakkaille kuumana vetenä. Vesi johdetaan kiinteistön lämpökeskukseen, jossa se luovuttaa lämpöä asiakkaiden lämmitysverkkoon ja lämpimän käyttöveden valmistukseen lämmönsiirtimien avulla. Lämpöä voidaan käyttää huoneiden ja käyttöveden lämmittämiseen sekä ilmanvaihtoon. Kaukolämpöverkon vesi palaa jäähtyneenä paluujohdossa takaisin tuotantolaitokseen uudelleen lämmitettäväksi. Luotettava kaukolämpö Kaukolämmön toimitusvarmuus on lähes sataprosenttinen. Kaukolämpöasiakas on keskimäärin vain 1 2 tuntia vuodessa ilman lämmöntoimitusta. Gebwell G-Power kaukolämmönjakokeskukset Kotimaiset Kustannustehokkaat Huoleton käyttää Viiden vuoden takuu siirtimillä 2

3 Sisällysluettelo Gebwell maalämpö...2 Gebwell kaukolämpö...2 Gebwell Qi maalämpöpumppu...4 Gebwell T2 maalämpöpumppu...5 Gebwell GEMINI maalämpöpumppu...6 Gebwell Taurus maalämpöjärjestelmä...7 Gebwell maalämpöpumppujen lisävarusteet...8 Asennusryhmä Qi maalämpöpumpulle... 8 Asennusryhmä Qi, jäähdytys...8 Asennusryhmä Qi, ei pumppua...8 Asennusryhmä R Qi - käyttövedelle ja lämmitykselle...9 Gebwell jäähdytyskonvektori...9 Maapiirin täyttöventtiiliryhmät...10 Lämmityksen säätöryhmät...11 Modbus Clip MODBUS WebServer Energiamittaus lämpöpumpulle ENEM...12 Huoneanturi HA Lisälämmönlähteen ohjaus LVLLO1A laajennus lämpöpumpun säätimeen...13 Lämmityspiirin ohjaus LVLPO1A...13 Säätöjärjestelmät...13 Gebwell G-Energy energiavaraaja...14 Gebwell KVL300 käyttövedenlämmitin Gebwell G-Power pientalokeskus Gebwell G-Power kaukolämmönjakokeskus Gebwell G-Power Compact kaukolämmönjakokeskus Gebwell E-Flex maalämpöjärjestelmä Gebwell lämpökaivo Gebwell maalämpö toimitusprosessi Myynnin yhteystiedot Tee kannattava sijoitus pitkälle tulevaisuuteen, valitse Gebwell! 3

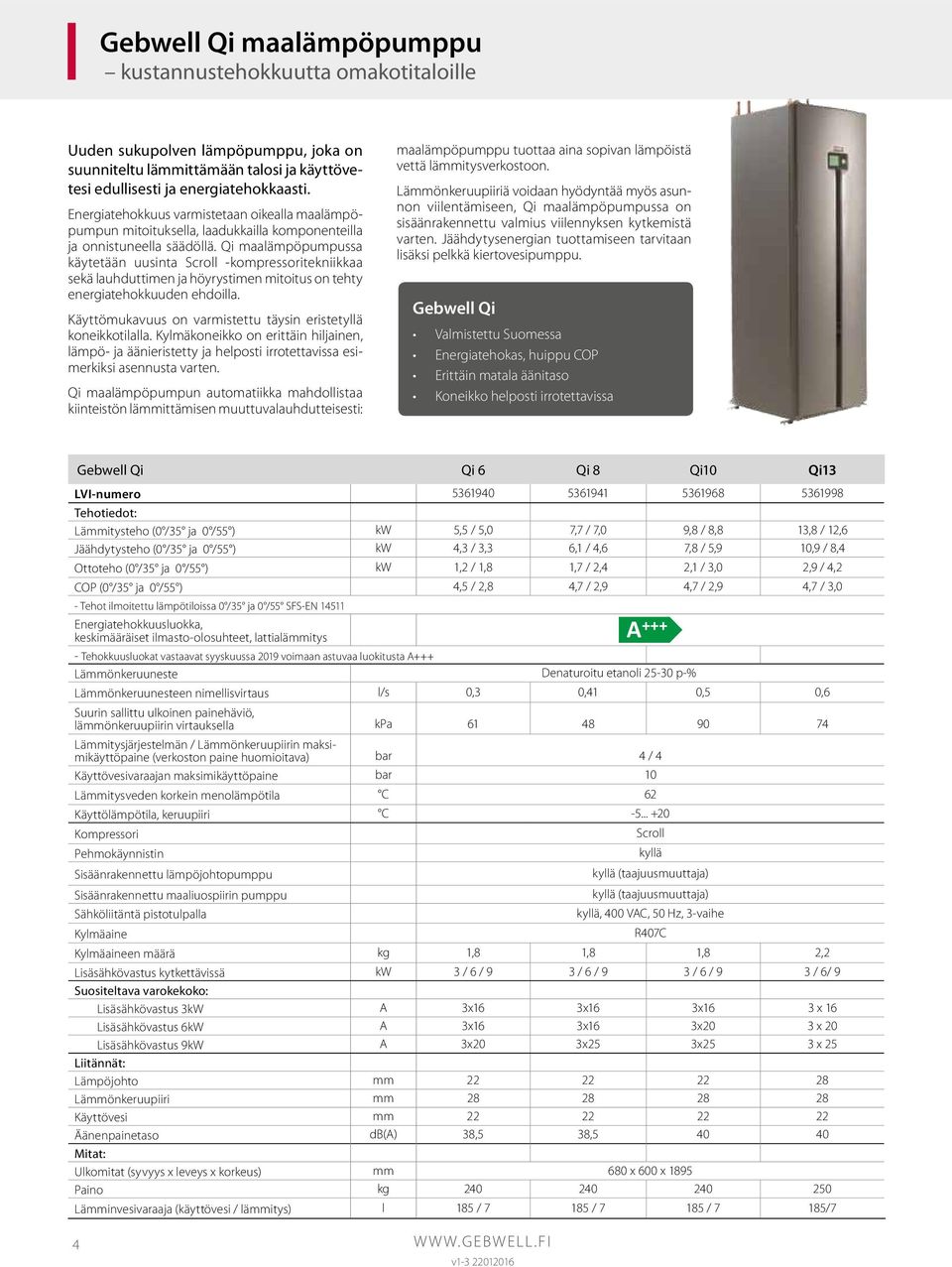

4 Gebwell Qi maalämpöpumppu kustannustehokkuutta omakotitaloille Uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi ja käyttövetesi edullisesti ja energiatehokkaasti. Energiatehokkuus varmistetaan oikealla maalämpöpumpun mitoituksella, laadukkailla komponenteilla ja onnistuneella säädöllä. Qi maalämpöpumpussa käytetään uusinta Scroll -kompressoritekniikkaa sekä lauhduttimen ja höyrystimen mitoitus on tehty energiatehokkuuden ehdoilla. Käyttömukavuus on varmistettu täysin eristetyllä koneikkotilalla. Kylmäkoneikko on erittäin hiljainen, lämpö- ja äänieristetty ja helposti irrotettavissa esimerkiksi asennusta varten. Qi maalämpöpumpun automatiikka mahdollistaa kiinteistön lämmittämisen muuttuvalauhdutteisesti: maalämpöpumppu tuottaa aina sopivan lämpöistä vettä lämmitysverkostoon. Lämmönkeruupiiriä voidaan hyödyntää myös asunnon viilentämiseen, Qi maalämpöpumpussa on sisäänrakennettu valmius viilennyksen kytkemistä varten. Jäähdytysenergian tuottamiseen tarvitaan lisäksi pelkkä kiertovesipumppu. Gebwell Qi Valmistettu Suomessa Energiatehokas, huippu COP Erittäin matala äänitaso Koneikko helposti irrotettavissa Gebwell Qi Qi 6 Qi 8 Qi10 Qi13 LVI-numero Tehotiedot: Lämmitysteho (0 /35 ja 0 /55 ) kw 5,5 / 5,0 7,7 / 7,0 9,8 / 8,8 13,8 / 12,6 Jäähdytysteho (0 /35 ja 0 /55 ) kw 4,3 / 3,3 6,1 / 4,6 7,8 / 5,9 10,9 / 8,4 Ottoteho (0 /35 ja 0 /55 ) kw 1,2 / 1,8 1,7 / 2,4 2,1 / 3,0 2,9 / 4,2 COP (0 /35 ja 0 /55 ) 4,5 / 2,8 4,7 / 2,9 4,7 / 2,9 4,7 / 3,0 - Tehot ilmoitettu lämpötiloissa 0 /35 ja 0 /55 SFS-EN Energiatehokkuusluokka, keskimääräiset ilmasto-olosuhteet, lattialämmitys A Tehokkuusluokat vastaavat syyskuussa 2019 voimaan astuvaa luokitusta A+++ Lämmönkeruuneste Denaturoitu etanoli p-% Lämmönkeruunesteen nimellisvirtaus l/s 0,3 0,41 0,5 0,6 Suurin sallittu ulkoinen painehäviö, lämmönkeruupiirin virtauksella kpa Lämmitysjärjestelmän / Lämmönkeruupiirin maksimikäyttöpaine (verkoston paine huomioitava) bar 4 / 4 Käyttövesivaraajan maksimikäyttöpaine bar 10 Lämmitysveden korkein menolämpötila C 62 Käyttölämpötila, keruupiiri C Kompressori Scroll Pehmokäynnistin kyllä Sisäänrakennettu lämpöjohtopumppu kyllä (taajuusmuuttaja) Sisäänrakennettu maaliuospiirin pumppu kyllä (taajuusmuuttaja) Sähköliitäntä pistotulpalla kyllä, 400 VAC, 50 Hz, 3-vaihe Kylmäaine R407C Kylmäaineen määrä kg 1,8 1,8 1,8 2,2 Lisäsähkövastus kytkettävissä kw 3 / 6 / 9 3 / 6 / 9 3 / 6 / 9 3 / 6/ 9 Suositeltava varokekoko: Lisäsähkövastus 3kW A 3x16 3x16 3x16 3 x 16 Lisäsähkövastus 6kW A 3x16 3x16 3x20 3 x 20 Lisäsähkövastus 9kW A 3x20 3x25 3x25 3 x 25 Liitännät: Lämpöjohto mm Lämmönkeruupiiri mm Käyttövesi mm Äänenpainetaso db(a) 38,5 38, Mitat: Ulkomitat (syvyys x leveys x korkeus) mm 680 x 600 x 1895 Paino kg Lämminvesivaraaja (käyttövesi / lämmitys) l 185 / / / 7 185/7 4

5 Gebwell T2 maalämpöpumppu korkean hyötysuhteen lämmitystä omakotitaloista teollisuuskiinteistöihin Edistyksellisellä automatiikalla varustettu T2 maalämpöpumppu tuottaa lämpöä ja käyttövettä muuttuvalauhdutteisesti, parhaalla hyötysuhteella kaikissa olosuhteissa. T2 maalämpöpumppu on ratkaisu suurien omakotitalojen, kerrostalojen, teollisuuskiinteistöjen sekä muihin paljon lämpöä vaativiin rakennuksiin. T2 maalämpöpumpuissa käytetään uusinta Scroll-kompressoritekniikkaa. Hiljaiset ja luotettavat kompressorit tuottavat helposti 62 asteen menoveden, joten T2 maalämpöpumput soveltuvat uudiskohteiden lisäksi erinomaisesti saneerauskohteiden lämmitysjärjestelmäksi. T2 maalämpöpumpulla käyttövesi valmistetaan kahden kierukan avulla kaksiosaisessa hybridivaraajassa. Käyttöveden esilämmitys varaajan alaosassa, hyvällä hyötysuhteella tuotetussa, matalassa lämpötilassa mahdollistaa ylivoimaisen käyttövesitalouden. Tällä tavoin säästetään varaajan yläosaan tuotettua kallisarvoista korkealämpöistä energiaa. Kahden käyttövesisiirtimellä varustetun varaajan kytkentä takaa käyttöveden riittävyyden vaativissakin kohteissa. Yhdistämällä useampi T2 maalämpöpumppu kaskadiohjauksella saadaan rivi- ja kerrostalokiinteistöihin riittävä lämmitysteho. Kaskadiohjaus optimoi lämmitystehon portaittain kaikissa lämmityskauden olosuhteissa. Automatiikka tasaa kompressoreiden käyntiajat ja käynnistyskerrat. Automatiikka mahdollistaa jopa 16 maalämpöpumpun yhdistämisen yhdeksi kaskadijärjestelmäksi. Säätimellä voidaan ohjata kolmea lämmityspiiriä ja tarvittaessa muita lämmönlähteitä. Muita ominaisuuksia ovat erilaiset aikaohjelmat mm. käyttövedenkierron aikaohjelmointi, integrointi automaatiojärjestelmiin ja etäohjaus web-selaimen kautta. T2 maalämpöjärjestelmä on laajennettavissa monipuolisilla laajennusmoduuleilla esim. maajäähdytysratkaisuilla, aurinkolämmitysjärjestelmillä, uima-allassovelluksilla ja Gebwell T2 Valmistettu Suomessa Monipuolinen säädinyksikkö Korkea hyötysuhde Laajennettavat moduuliratkaisut erilaisilla käyttövesiratkaisuilla. T2 maalämpöpumput soveltuvat myös erilaisiin hybridijärjestelmiin; se on helposti yhdistettävissä olemassaolevan lämmitysjärjestelmän, esim. öljy- tai puulämmityksen, rinnalle. Uuden sukupolven Scroll-kompressoritekniikka Ylivoimainen käyttövesitalous Matala äänitaso Irrotettava koneikko Gebwell T2 T206 T208 T210 T213 T216 T220 T226 T232 LVI-numero Tehotiedot: Lämmitysteho (0 /35 C ja 0 /55 C) kw 5,5 / 5,0 7,7 / 7,0 9,8 / 8,8 13,8 / 12,6 16,5 / 15,1 23,1 / 21,0 31,3 / 28,3 35,5 / 32,1 Jäähdytysteho (0 /35 C ja 0 /55 C) kw 4,3 / 3,3 6,1 / 4,6 7,8 / 5,9 10,9 / 8,4 13,2 / 10,2 18,1 / 13,7 24,8 / 18,7 28,1 / 21,5 Ottoteho (0 /35 C ja 0 /55 C) kw 1,2 / 1,8 1,7 / 2,4 2,1 / 3,0 2,9 / 4,2 3,5 / 5,0 5,1 / 7,5 6,7 / 9,7 7,6 / 10,8 COP (0 /35 C ja 0 /55 C) 4,5 / 2,8 4,7 / 2,9 4,7 / 2,9 4,7 / 3,0 4,8 / 3,0 4,5 / 2,8 4,6 / 2,9 4,7 / 3,0 Tehot ilmoitettu lämpötiloissa 0 /35 C ja 0 /55 C, SFS-EN Energiatehokkuusluokka, keskimääräiset ilmasto-olosuhteet, lattialämmitys A *:llä merkityt tehokkuusluokat vastaavat syyskuussa 2019 voimaan astuvaa luokitusta A+++ Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus l/s 0,3 0,41 0,5 0,6 0,74 0,98 1,23 1,48 Suurin sallittu painehäviö, lämmönkeruupiirin nimellisvirtauksella kpa Lämmitysjärjestelmän / Lämmönkeruupiirin maksimikäyttövpaine (verkoston paine huomioitava) bar 4 / 4 Lämmitysveden korkein menolämpötila C Käyttölämpötila, keruupiiri C Kompressori Scroll Pehmokäynnistin kyllä Sisäänrakennettu latauspumppu kyllä Sisäänrakennettu maaliuospiirin pumppu kyllä ei Sähköliitäntä 400 VAC, 50 Hz, 3-vaihe Sulakkeet A 3x10 3x10 3x10 3x16 3x16 3x20 3x25 3x32 Kylmäaine R407C R410A Kylmäaineen määrä kg 1,8 1,8 1,8 2,2 2,5 2,9 2,9 2,9 Äänenpainetaso db(a) 38,5 38, ,5 Mitat: Ulkomitat (syvyys x leveys x korkeus) mm 775 x 600 x 1200* Paino kg * säätöjalat mm 5

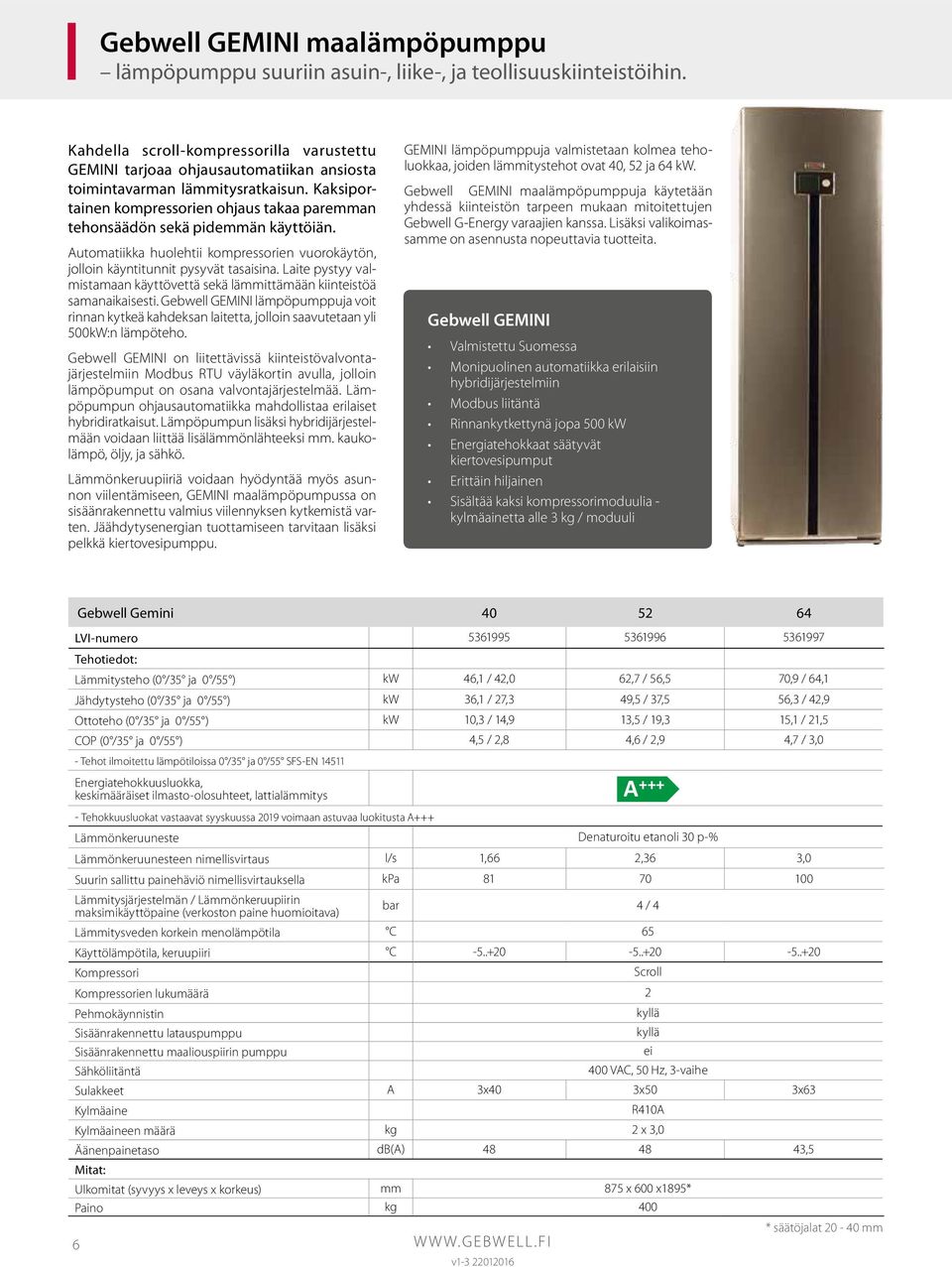

6 Gebwell GEMINI maalämpöpumppu lämpöpumppu suuriin asuin-, liike-, ja teollisuuskiinteistöihin. Kahdella scroll-kompressorilla varustettu GEMINI tarjoaa ohjausautomatiikan ansiosta toimintavarman lämmitysratkaisun. Kaksiportainen kompressorien ohjaus takaa paremman tehonsäädön sekä pidemmän käyttöiän. Automatiikka huolehtii kompressorien vuorokäytön, jolloin käyntitunnit pysyvät tasaisina. Laite pystyy valmistamaan käyttövettä sekä lämmittämään kiinteistöä samanaikaisesti. Gebwell GEMINI lämpöpumppuja voit rinnan kytkeä kahdeksan laitetta, jolloin saavutetaan yli 500kW:n lämpöteho. Gebwell GEMINI on liitettävissä kiinteistövalvontajärjestelmiin Modbus RTU väyläkortin avulla, jolloin lämpöpumput on osana valvontajärjestelmää. Lämpöpumpun ohjausautomatiikka mahdollistaa erilaiset hybridiratkaisut. Lämpöpumpun lisäksi hybridijärjestelmään voidaan liittää lisälämmönlähteeksi mm. kaukolämpö, öljy, ja sähkö. Lämmönkeruupiiriä voidaan hyödyntää myös asunnon viilentämiseen, GEMINI maalämpöpumpussa on sisäänrakennettu valmius viilennyksen kytkemistä varten. Jäähdytysenergian tuottamiseen tarvitaan lisäksi pelkkä kiertovesipumppu. GEMINI lämpöpumppuja valmistetaan kolmea teholuokkaa, joiden lämmitystehot ovat 40, 52 ja 64 kw. Gebwell GEMINI maalämpöpumppuja käytetään yhdessä kiinteistön tarpeen mukaan mitoitettujen Gebwell G-Energy varaajien kanssa. Lisäksi valikoimassamme on asennusta nopeuttavia tuotteita. Gebwell GEMINI Valmistettu Suomessa Monipuolinen automatiikka erilaisiin hybridijärjestelmiin Modbus liitäntä Rinnankytkettynä jopa 500 kw Energiatehokkaat säätyvät kiertovesipumput Erittäin hiljainen Sisältää kaksi kompressorimoduulia - kylmäainetta alle 3 kg / moduuli Gebwell Gemini LVI-numero Tehotiedot: Lämmitysteho (0 /35 ja 0 /55 ) kw 46,1 / 42,0 62,7 / 56,5 70,9 / 64,1 Jähdytysteho (0 /35 ja 0 /55 ) kw 36,1 / 27,3 49,5 / 37,5 56,3 / 42,9 Ottoteho (0 /35 ja 0 /55 ) kw 10,3 / 14,9 13,5 / 19,3 15,1 / 21,5 COP (0 /35 ja 0 /55 ) 4,5 / 2,8 4,6 / 2,9 4,7 / 3,0 - Tehot ilmoitettu lämpötiloissa 0 /35 ja 0 /55 SFS-EN Energiatehokkuusluokka, keskimääräiset ilmasto-olosuhteet, lattialämmitys A Tehokkuusluokat vastaavat syyskuussa 2019 voimaan astuvaa luokitusta A+++ Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus l/s 1,66 2,36 3,0 Suurin sallittu painehäviö nimellisvirtauksella kpa Lämmitysjärjestelmän / Lämmönkeruupiirin maksimikäyttöpaine (verkoston paine huomioitava) bar 4 / 4 Lämmitysveden korkein menolämpötila C 65 Käyttölämpötila, keruupiiri C Kompressori Scroll Kompressorien lukumäärä 2 Pehmokäynnistin kyllä Sisäänrakennettu latauspumppu kyllä Sisäänrakennettu maaliouspiirin pumppu ei Sähköliitäntä 400 VAC, 50 Hz, 3-vaihe Sulakkeet A 3x40 3x50 3x63 Kylmäaine R410A Kylmäaineen määrä kg 2 x 3,0 Äänenpainetaso db(a) ,5 Mitat: Ulkomitat (syvyys x leveys x korkeus) mm 875 x 600 x1895* Paino kg 400 * säätöjalat mm 6

7 Gebwell Taurus maalämpöjärjestelmä suurten kiinteistöjen lämmitykseen Uutuus! Uusin lisäys Gebwell maalämpötuotevalikoimaan on tehokas Taurus maalämpöpumppu. Gebwell Taurus on helppohoitoinen ja varmatoiminen lämmitysjärjestelmä kiinteistökohteisiin. Tauruksen hyötysuhde on erityisen hyvä osakuormilla. Gebwell Tauruksen suunnittelun lähtökohtana oli alhainen äänenpainetaso, energiatehokkuus sekä asennettavuus. Taurus on merkittävästi hiljaisempi kuin edeltäjänsä Gebwell G maalämpöpumppu. Taurus alentaa kiinteistön energiakuluja merkittävästi ja lämpökaivojen hyödyntäminen kiinteistön viilentämiseen kesäaikaan tekee hankinnasta vielä kannattavamman lyhentäen investoinnin takaisinmaksuaikaa huomattavasti. Tauruksen huollettavuus on omaa luokkaansa. Maalämpöpumpun kaikkiin komponentteihin on pääsy maalämpöpumpun molemmilta sivuilta.tämä mahdollista kahden Taurus -yksikkön asentamisen kiinni toisiinsa, mikä vähentää tilan tarvetta huomattavasti. Taurus maalämpöpumppu on kahdella kompressorilla varustettu 90 kilowatin yksikkö. Yhdistämällä useampi yksikkö saadaan satojen kilowattien tehoinen maalämpöjärjestelmä. Taurus maalämpöpumpun automatiikka mahdollistaa kiinteistön lämmittämisen muuttuvalauhdutteisesti. Gebwell Taurus Valmistettu Suomessa Helppohoitoinen ja varmatoiminen Muuttuvalauhdutteinen Osakuormilla huippuhyötysuhde Kovajuotetut levylämmönsiirtimet Scroll-kompressorit Lataus- ja keruupiirin pumput integroituna Elektroninen paisuntaventtiili Pehmokäynnistin Gebwell Taurus Taurus 90 LVI-numero Tehotiedot: Lämmitysteho kw (0 /35 ja 0 /50 ) kw 89,6 / 85,4 Jäähdytysteho kw (0 /35 ja 0 /50 ) kw 71,2 / 59,0 Ottoteho (0 /35 ja 0 /50 ) kw 18,4 / 26,1 COP (0 /35 ja 0 /50 ) 4,5 / 3,2 - Tehot ilmoitettu lämpötiloissa 0 /35 ja 0 /50 SFS-EN Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus l/s 4,2 Suurin sallittu painehäviö nimellisvirtauksella kpa 140 Lämmitysjärjestelmän / Lämmönkeruupiirin maksimikäyttöpaine (verkoston paine huomioitava) bar 4 / 4 Lämmitysveden korkein menolämpötila C 63 Käyttölämpötila, keruupiiri C Kompressori Scroll Kompressorien lukumäärä 2 Sisäänrakennettu latauspumppu kyllä Sisäänrakennettu maaliuospiirin pumppu kyllä Sähköliitäntä 400 VAC, 50Hz, 3-vaihe Sulakkeet A 3x63 Kylmäaine R410A Kylmäaineen määrä kg 8,5 Äänenpainetaso db(a) 62 Mitat: Ulkomitat (pituus x leveys x korkeus) mm 1200 x 600 x 1950 Paino, kg kg 460 7

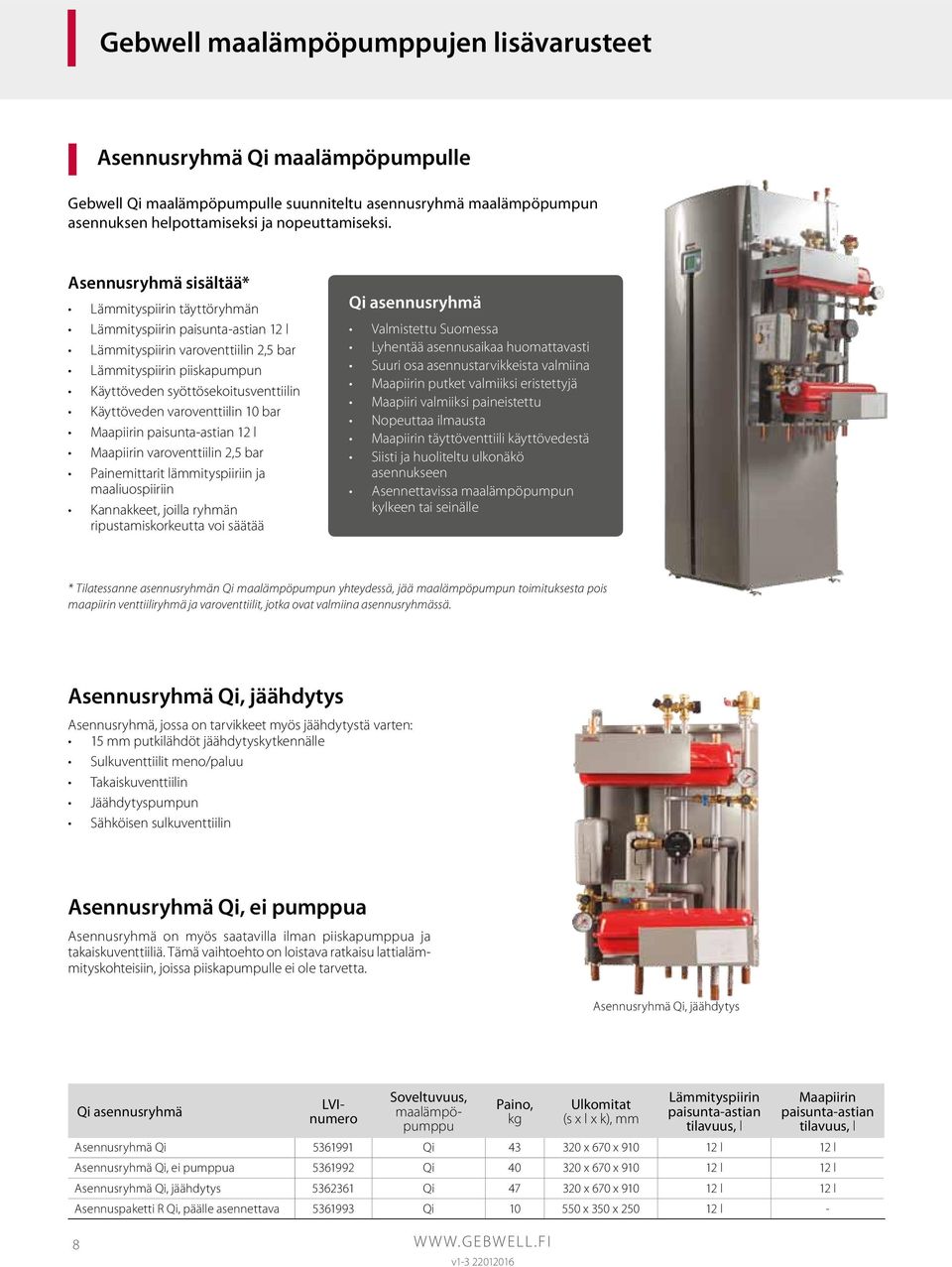

8 Gebwell maalämpöpumppujen lisävarusteet Asennusryhmä Qi maalämpöpumpulle Gebwell Qi maalämpöpumpulle suunniteltu asennusryhmä maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennusryhmä sisältää* Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Lämmityspiirin piiskapumpun Käyttöveden syöttösekoitusventtiilin Käyttöveden varoventtiilin 10 bar Maapiirin paisunta-astian 12 l Maapiirin varoventtiilin 2,5 bar Painemittarit lämmityspiiriin ja maaliuospiiriin Kannakkeet, joilla ryhmän ripustamiskorkeutta voi säätää Qi asennusryhmä Valmistettu Suomessa Lyhentää asennusaikaa huomattavasti Suuri osa asennustarvikkeista valmiina Maapiirin putket valmiiksi eristettyjä Maapiiri valmiiksi paineistettu Nopeuttaa ilmausta Maapiirin täyttöventtiili käyttövedestä Siisti ja huoliteltu ulkonäkö asennukseen Asennettavissa maalämpöpumpun kylkeen tai seinälle * Tilatessanne asennusryhmän Qi maalämpöpumpun yhteydessä, jää maalämpöpumpun toimituksesta pois maapiirin venttiiliryhmä ja varoventtiilit, jotka ovat valmiina asennusryhmässä. Asennusryhmä Qi, jäähdytys Asennusryhmä, jossa on tarvikkeet myös jäähdytystä varten: 15 mm putkilähdöt jäähdytyskytkennälle Sulkuventtiilit meno/paluu Takaiskuventtiilin Jäähdytyspumpun Sähköisen sulkuventtiilin Asennusryhmä Qi, ei pumppua Asennusryhmä on myös saatavilla ilman piiskapumppua ja takaiskuventtiiliä. Tämä vaihtoehto on loistava ratkaisu lattialämmityskohteisiin, joissa piiskapumpulle ei ole tarvetta. Asennusryhmä Qi, jäähdytys Qi asennusryhmä LVInumero Soveltuvuus, maalämpöpumppu Paino, kg Ulkomitat (s x l x k), mm Lämmityspiirin paisunta-astian tilavuus, l Maapiirin paisunta-astian tilavuus, l Asennusryhmä Qi Qi x 670 x l 12 l Asennusryhmä Qi, ei pumppua Qi x 670 x l 12 l Asennusryhmä Qi, jäähdytys Qi x 670 x l 12 l Asennuspaketti R Qi, päälle asennettava Qi x 350 x l - 8

9 Asennusryhmä R Qi - käyttövedelle ja lämmitykselle Gebwell Qi maalämpöpumpulle suunniteltu asennusryhmä maalämpöpumpun asennuksen helpottamiseksi ja nopeuttamiseksi. Asennusryhmä sisältää Lämmityspiirin täyttöryhmän Lämmityspiirin paisunta-astian 12 l Lämmityspiirin varoventtiilin 2,5 bar Käyttöveden syöttöventtiilin Käyttöveden varoventtiilin 10 bar Lämmityspiirin painemittarin Lämmityspiirin suodattimen Lämpimän veden termostaattisen sekoitusventtiilin Qi asennusryhmä R Valmistettu Suomessa Lyhentää asennusaikaa Helppokäytöinen Kaikki tarvittavat osat valmiina Siisti ja huoliteltu ulkonäkö asennukseen Gebwell jäähdytyskonvektori Seinämallinen jäähdytyskonvektori on tyylikäs ja hiljainen vaihtoehto jäähdytykseen. Jäähdytys toimii kaksiputkisella lämmönvaihtimella. Laitteessa on pestävät home- ja bakteerivapaat suodattimet ja se on varustettu langattomalla kaukosäätimellä. Laite sopii erinomaisesti koti- ja toimistokäyttöön. Gebwell jäähdytyskonvektori Jäähdytysteho, pieni suuri kw 2,21/2,38/2,75/3,73 Tuntuva jäähdytysteho, pieni suuri kw 1,48/1,61/1,85/2,51 Lämmitysteho, suuri kw 4,85 Ilmavirta, pieni suuri m³ 360, 396, 463, 6,84 Vesivirta jäähdytystoiminnolla, maksimi l/h 640 Vesipuolen painehäviö, jäähdytys, maksimi kpa 34,7 Vesipuolen painehäviö, lämmitys, maksimi kpa 31,3 Jännite, vaihe/taajuus V, Ø/Hz 230/1/50 Omakäyttöteho, nimellisteholla W 20 Nimellisvirta A 0,3 Gebwell seinämallin jäähdytyskonvektori Jäähdytys kaksiputkisella lämmönvaihtimella Tyylikäs ja hiljainen Pestävät home- ja bakteerivapaat suodattimet Itse irroitettavat osat pesua varten Varustettu langattomalla kaukosäätimellä Sopii erinomaisesti koti- ja toimistokäyttöön Lämmönvaihtimen vesiliitäntä (koiras) tuumaa 1/2 Äänenpaine, pieni suuri (1m:n päästä mitattuna) db (A) 27, 33, 37, 45 Kondessivesiyhde Ø/mm 16 Mitat: Korkeus mm 315 Leveys mm 824 Syvyys mm 245 Paino kg 9 9

10 GEBWELL Gebwell MAALÄMPÖPUMPPUJEN maalämpöpumppujen LISÄVARUSTEET lisävarusteet Maapiirin täyttöventtiiliryhmät Täyttöventtiiliryhmän kautta voidaan suorittaa maaliuospiirin täyttö ja ilmaus. Lisäksi likasuodatin poistaa nestekierrossa olevat roskat. Venttiiliryhmä sisältää paisunta-astian, jonka kautta voi tehdä vuosittaiset nesteen tarkastukset. Venttiiliryhmä on eristetty polystyreenilaatikolla kondessiveden muodostumisen estämiseksi. Venttiiliryhmä on tarkoitettu kaikkiin Gebwell maalämpöpumppuihin lisävarusteeksi. Maapiirin täyttöventtiiliryhmä LVI-numero Soveltuvuus, maalämpöpumppu Soveltuvuus, kw Paisuntaastia; tyyppi, til. l Liitäntä. mlp Liitäntä, maapiiri Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1 sk PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T avo, 5 l 1¼ sk PEM 40 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2, Gemini ja G 85 kalvo, 25l L65 Laippa DN65 Maapiirin täyttöventtiiliryhmä 1-piirinen DN T2, Gemini ja G 100 kalvo, 25l L80 Laippa DN80 Maapiirin täyttöventtiiliryhmä Qi DN Qi 6-13 avo, 5l 1 uk Putkiliit. 1 Maapiirin täyttöventtiiliryhmä 1-piirinen Maapiirin täyttöventtiiliryhmä DN

11 Gebwell GEBWELL maalämpöpumppujen MAALÄMPÖPUMPPUJEN lisävarusteet LISÄVARUSTEET Lämmityksen säätöryhmät Säätöryhmän avulla lämmityspiirin säätäminen käy helposti. Lämmitysryhmän kytkentä lämmitysverkkoon on vaivatona. Lisäämällä toisen lämmityksen säätöryhmän voidaan esim. kosteiden tilojen lämmitystä säätää erillään muusta kiinteistöstä. Lämmityksen säätöryhmä on tarkoitettu kaikkien Gebwell maalämpöpumppujen lisävarusteeksi. Lämmityksen säätöryhmät Lyhentää asennusaikaa huomattavasti Lämmitysryhmän kytkentä lämmitysverkostoon on vaivatonta Lämmityksen säätöryhmällä lämmityspiirin säätäminen onnistuu helposti Säätöryhmä sisältää Likasuodattimen Sulkuventtiilin Säätöventtiilin toimilaitteella varustettuna Tarvittavat anturit, sähkökaapelit, kannakkeet Lämmityspumpun Seinäkiinnitysvarusteen Suosittelemme, että lattialämmitykseen asennetaan pumpun pysäytystermostaatti. Termostaatteja toimittaa Gebwell Oy. Lämmityksen säätöryhmä LVI-numero Soveltuvuus, patterilämmitys kw Soveltuvuus, lattialämmitys kw Venttiilin KV-arvo Soveltuvuus, maalämpöpumppu Kiertovesipumppu Lämmityksen säätöryhmä Qi Qi Grundfos Alpha LSR Si KV4 Säät.pump. P1-23 L T, Gemini ja G Grundfos Alpha LSR Si KV6.3 Säät.pump. P23-45 L T, Gemini ja G LSR Si KV10 Säät.pump. P45-70 L T, Gemini ja G LSR Si KV16 Säät.pump. P L T, Gemini ja G LSR Si KV25 Säät.pump. P L T, Gemini ja G LSR Si KV40 Säät.pump. P L T, Gemini ja G Pumppulämmitysryhmä 2m3/h - 3m T, Gemini ja G Pumppulämmitysryhmä 6m3/h - 5,5m T, Gemini ja G Pumppulämmitysryhmä 12m3/h - 6m T, Gemini ja G Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Magna Grundfos Alpha Grundfos Magna Grundfos Magna Lämmityksen säätöryhmä 2 Lämmityksen säätöryhmä

12 GEBWELL MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Modbus Clip MODBUS350 Mahdollistaa tiedon siirtämisen Modbus protokollaa pitkin maalämpöpumpun säätimeltä ylemmän tason automaatiojärjestelmiin Mahdollistaa lämpöpumpun ohjauksen kiinteistöautomaatiolla Jokaiselle säätimelle oma Modbus Clip Gebwell toimittaa Modbus- parametriluettelon WebServer OZW SmartWebin ja internet yhteyden avulla saat maalämpöpumpun etäkäyttöön Voit hallita kotisi lämpöä matkapuhelimesi sovelluksen avulla Mahdollistaa käytön optimoinnin ja muut Gebwell lisäpalvelut lämpöpumppujärjestelmääsi Suositellaan erityisesti kohteisiin, joissa ei asuta vakituiseen, tai halutaan varmistaa toimintavarmuus isommissa maalämpöjärjestelmissä Eri palvelukokonaisuudet Pelkkä SmartWeb- yhteyden mahdollistava lisäosa SmartWeb kiinteään IP osoitteella varustettuun kiinteistöön, Gebwell auttaa parametroinnissa ja asetuksien laittamisessa SmartWeb ja reititin, sekä internet nimipalvelun luominen, Gebwell auttaa parametroinnissa ja asetuksien laittamisessa Skaalautuvuus Yhden säätimen lämpöpumppujärjestelmiin 2-4 säätimen lämpöpumppujärjestelmiin 5-16 säätimen lämpöpumppujärjestelmiin Etäkäyttö älypuhelimella WebServerin ja Siemens Home Control -sovelluksen avulla voit käyttää maalämpöpumppuasi etänä älypuhelimesi kautta. Energiamittaus lämpöpumpulle ENEM Todenna säästösi ja mittaa lämpöpumppujärjestelmäsi tuottama ja kuluttama energia! Todellinen energianmittaus - perustuu todelliseen virtaukseen ja lämpötilaeroon, ei pelkkä laskennallinen arvio energiankulutuksessa, niin kuin joidenkin muiden lämpöpumppujen energiamittauksissa Energiamittaustiedon voi lukea maalämpöpumpun säätimeltä, tai siirtää ModBus väylän kautta kiinteistöautomaatiojärjestelmään Saatavilla Qi, T2 ja Gemini -sarjan maalämpöpumpuille Energiamittaus asennetaan tehtaalla lämpöpumpun sisään 12

13 GEBWELL MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Huoneanturi HA1 Suositellaan erityisesti kiinteistöihin missä on isoja sisäisiä lämpökuormia, kuten tulisijoja tai haluat huomioida ulkoiset lämmöntuottajat (aurinko, ihmisten ja kodinkoneiden tuottama lämpö) Huoneanturi sijoitetaan keskeiselle paikalle kiinteistöä pääasialliseen oleskelutilaan Huoneanturi on langallinen, joka tulee kaapeloida lämpöpumpulle Lisälämmönlähteen ohjaus LVLLO1A laajennus lämpöpumpun säätimeen Lisälämmönlähteen ohjaus LVLLO1A laajennus lämpöpumpun säätimeen Mahdollistaa T2, Gemini ja G-sarjan lämpöpumppujärjestelmien laajentamisen esimerkiksi puukattilalla, tai muulla lämmönlähteellä. Yhdistää lisälämmönlähteen ja lämpöpumppujärjestelmän järkevän säädön - Halvimman energianlähteen priorisointi (aurinko ja puulämmitykset) - Kalleimman energiajärjestelmän käytön minimointi (Öljy, maakaasu) Asennetaan ja esiparametroidaan tehtaalla valmiiksi Lämmityspiirin ohjaus LVLPO1A Jokainen Gebwell maalämpöpumppu pystyy ohjaamaan yhtä pumppulämmityspiiriä ja yhtä shunttilämmityspiiriä ilman lisävarusteita. Kun tarvitset toisen sekoituspiirin ohjauksen esimerkiksi jäähdytyspiirin lämpötilan säätöön, tai toisen shunttipiirin, tarvitset lämmityspiirin ohjaus laajennuksen lämpöpumpun säätimeen. Asennetaan ja esiparametroidaan tehtaalla valmiiksi Säätöjärjestelmät Saatavilla olevat mallit: Langaton säätöjärjestelmä LSJ1 Langallinen säätöjärjestelmä LSJ2 Voit johdattaa säätimen käyttöpaneelin esim. teknisen tilan ulkopuolelle. LSJ1:n avulla voit hallita lämpöpumppua langattomasti käyttöpaneelin avulla esim. kotisohvaltasi Molemmat mallit toimivat tarvittaessa myös huoneanturina. 13

14 Gebwell G-Energy energiavaraaja lämmityksen optimointiin Gebwell G-Energy -varaajat on suunniteltu erityisesti uusiutuvaa energiaa käyttävien lämmitysjärjestelmien rinnalle. Varaajat soveltuvat sekä uudis- että saneerauskohteisiin ja voidaan liittää vesikiertoiseen lattia- tai patterijärjestelmään. G-Energy varaajat ovat tilavuudeltaan litraa. Varaajien eristeet ovat vakiona irtolohkoina, jotka ovat helposti irrotettavissa ja uudelleen paikoilleen asennettavissa. Varaajan pohjassa on kiinteänä teräskehikko, jonka ansiosta varaajaa voidaan vaivattomasti nostaa ja kuljettaa pumppukärryillä tai trukilla. Varaajassa on lisäksi vakiona säätöjalat, joiden säätökorkeus on 0-60mm. Jalkojen avulla varaaja saadaan asetettua helposti pystysuoraan epätasaisellakin alustalla. Gebwell G-Energy varaajista saatava lämmin käyttövesi on aina raikasta. Käyttövesi lämmitetään kuparikierukassa, jossa veden vaihtuvuus on nopeaa. Kierukka annostelee veden energiatehokkaasti ja huolehtii sen raikkaudesta. Varaaja varustetaan tarpeen mukaan sähkövastuksilla lämmön ja lämpimän käyttöveden tuoton takaamiseksi. Varaajan varustaminen sähkövastuksilla mahdollistaa esimerkiksi puulämmitteisen talon lämmittämisen sähköllä lomamatkan ajan. Gebwell G-Energy varaajia valmistetaan asiakkaan toiveiden mukaan. Mikäli varaajan vakiomitat tai yhdekoot eivät sovellu käyttötarkoitukseen, valmistamme toiveiden mukaisen varaajan. G Energy HPe varaaja G-Energy HPe varaaja on erityisesti maalämpöpumpuille suunniteltu hybridienergiavaraaja, joka on varustettu välilaipiolla. Varaajan yläosaan ladataan käyttövesienergia, mikä takaa korkean käyttöveden lämpötilan ja riittoisuuden suurellekin joukolle. Välilaipion ansiosta kuuma käyttövesi kerrostuu varaajan yläosassa. Välilaipion alaosaa käytetään kiinteistön lämmitysverkoston puskurivaraajana, joka takaa maalämpöpumpulle riittävän pitkät latausjaksot. G-Energy HPe varaajissa on kaksi laippaa lämpimän käyttöveden kierukoille, joista ylemmässä on vakiona käyttövesikierukka ja alemmassa käyttöveden esilämmityskierukka. Varaajiin on mahdollisuus lisäksi lisätä kolmas laippa, johon voidaan sijoittaa esim. aurinkolämmityskierukka, lämmöntalteenottovaihdin jne. Gebwell G-Energy Valmistettu Suomessa Eristeet vakiona irtolohkoina Pohjassa teräskehikko Säätöjalat 0-60mm Välilaipiolla varustettu HPe hybridenergiavaraaja maalämpöpumpuille Helposti irrotettavien irtolohkojen ansiosta varaaja mahtuu pienemmästä kuljetusaukosta. Varaajan pohjassa oleva teräskehikko helpottaa haalausta. Säätöjalkojen ansiosta varaaja saadaan aseteltua helposti pystysuoraan. GW LK lämminkäyttövesikierukat, rakennepaine 10 bar LVI-numero Malli Teho kw Virtaama l/s Pituus mm Yhde DN/UK GW LK , GW LK , GW LK , GW LK , GW LK , GW LK , Kierukoiden tehot annettu olosuhteissa +10 C/+55 C/+75 C 14

15 G-Energy varaajien yhteet Malli G-Energy HPe 500L G-Energy HPe 1000L G-Energy 500L G-Energy 1000L G-Energy 2000L G-Energy 3000L G-Energy 4000L G-Energy 5000L LVI numero Säiliön tilavuus L Korkeus mm* Halkaisija mm** Paino kg Yhdekoot 2" 2" 2" 2" 2" 2" 2" 2 Välilaipio kyllä kyllä ei ei ei ei ei ei Max kierukan koko LK45 LK60 LK45 LK60 LK80 LK120 LK120 LK120 Max vastuksen koko kw Vastusyhteitä kpl *+Säätöjalat 0-60 mm **+irtoeristeet 2x 86mm Saatavilla myös toiveiden mukaisilla yhteillä G-Energy energiavaraaja 3 G-Energy HPe energiavaraaja 2 (3) Varaajien yhteet 1. Kierukka 2. Lataus/lämmitys Ilmaus 4. Vastukset 5. Tyhjennys Rakenne Säiliö Eriste Pinnoite teräs, maalattu maksimikäyttöpaine: 1,5 bar* maksimilämpötila: 110 C *Saatavilla myös korkeammalla paineluokalla painevalettu polyuretaani 86 mm irrotettavat lohkot (3-5 kpl) pinnoitettu teräslevy 15

16 Gebwell KVL300 käyttövedenlämmitin - lämmintä vettä koko perheen tarpeisiin Gebwell KVL300, moduulimallinen vedenlämmitin, on tarkoitettu lämpimän käyttöveden valmistukseen ja varaamiseen omakoti- ja rivitaloissa sekä vapaa-ajan asunnoissa. Varaaja tuottaa lämmintä vettä koko perheen tarpeisiin. KVL300:n edistyneet eristeratkaisut tuovat tuntuvaa lisäsäästöä sekä kuormittavat vähemmän ympäristöäsi. Gebwell varaajat on suunniteltu, valmistettu ja testattu Suomessa. Varaajat on valmistettu laadukkaista komponenteista ja tehty kestämään suomalaisissa olosuhteissa. Toimintavarmuus ja käytettävyys ovat huippuluokkaa. Gebwell KVL300 on pystyyn asennettava, jaloillaan seisova malli. Asennusta helpottavat jalustassa olevat säätöjalat. Lämminvesivaraajan säiliö on ruostumatonta erikoisterästä, ja sen rakennepaine on 1,0 MPa (10 bar). Pintalevynä on valkoinen pulverimaalattu teräspelti, tilauksesta on saatavana myös muita värisävyjä. Eristeenä vedenlämmittimessä on painevalettu freonivapaa polyuretaani. Uretaani täyttää koko pintalevyjen ja vesisäiliön välisen tilan, jolloin sen lämmöneristyskyky on erittäin hyvä, joten laitteen energiataloudellisuus on huippuluokkaa. Painevalettu polyuretaani toimii myös varaajan runkona ja tekee siitä tukevan ja hiljaisen poistamalla resonointiäänet. Lämmityselementtinä KVL300 vedenlämmittimessä on Incoloy sähkövastus, jota voidaan käyttää 1- tai 3-vaihekytkennällä. 3-vaihekytkennän etuna on tasainen kuormitus kullekin vaihdejohdolle. Vastus voidaan irrottaa vesisäiliön sisäpuolista tarkastusta ja puhdistusta varten. KVL300 vedenlämmittimessä on portaaton varauslämpötilan säätö ja ylilämpötilan rajoitus (termostaatti ja ylilämpösuoja) sekä päälle-pois kytkin. Varaajan tehtaalla tehdyt sisäiset sähkökytkennät mahdollistavat sekä 1- että 3-vaihekytkennän. Vesiliitäntöjä varten vedenlämmittimessä on asennettuna sekoitusventtiili ja varolaiteryhmä (termostaattiventtiili, sulku/takaiskuventtiili, varo/tyhjennysventtiili). Varolaiteryhmä sisältää varoventtiilin, jonka avautumispaine on 1,0 MPa (10 bar). Gebwell KVL300 hybrid Gebwell KVL300 hybrid on latauskierukalla varustettu käyttövedenlämmitin, joka on suunniteltu erityisesti maalämpöpumppuun liitettäväksi, mutta voidaan liittää myös muihin lämmönlähteisiin kuten öljy- tai puukattilaan tai vaikka aurinkokeräimeen. Käyttöveden kuumennus kierukalla mahdollistaa lyhyemmän käyttöveden latausajan. Asennus Varaajan takaosassa on molemmin puolin tila putkistolle, joko ylös tai sivulle tehtäviä putkiasennuksia varten. Gebwell KVL-300 Valmistettu Suomessa Energiataloudellinen Hiljainen Portaaton varauslämpötilan säätö Helppo asentaa LVI-numero Gebwell KVL (valkoinen) (harmaa) Gebwell KVL300 hybrid Tilavuus 275 l 275 l Suurin sallittu lämpötila 100 C 100 C Alin sallittu lämpötila 0 C 0 C Suurin sallittu käyttöpaine 1,0 MPa 1,0 MPa Teho 3 kw 3 kw Latauskierukka ei kyllä Suurin suositeltu lämpöpumpputeho - 16 kw Energiatehokkuusluokka Jännite 50/60 Hz 230/400 V 3P~/ 1P~ 50/60 Hz 230/400 V 3P~/ 1P~ Suojausluokka IPX3 IPX3 Suositeltu varokekoko 3x6 / 1x16 3x6 / 1x16 Maksimi varokekoko 3x16 / 1x16 3x16 / 1x16 Mitat (syvyys, leveys, korkeus), mm 595 x 595 x 1890 pat.pend. PCT/FI2015/ x 595 x 1890 Paino, kg Sähkölaitteet ja putkisto ovat suojassa irrotettavan huoltokannen takana. 16

17 Vedenlämmittimen osat: 1 Avattava etuluukku 2 Lämmin käyttövesi, ulos 3 Kylmä vesi, sisään 4 Varolaiteryhmä ja sekoitusventtiili 5 Sähkösyöttö 6 Lämpötilan säätötermostaatti 7 Käyttökytkin 8 Säätöjalka 9 Anturitasku (vain KVL300 Hybrid) 10 Latauskierukka sisään (vain KVL300 Hybrid) 11 Latauskierukka ulos (vain KVL300 Hybrid) Päällä olevat yhteet (KVL300 hybrid) Pohjassa olevat yhteet ,5 100 Sekoitusventtiilin osat: 1 Sulkuventtiili 2 Termostaattinen sekoitusventtiili, käyttöveden lämpötilan säätö C 3 Varoventtiili 10 bar 4 Varoventtiilin ylivuotoputki, ø 15 mm, puserrusliitin 5 Kylmä käyttövesi vesi varaajaan, ø 22 mm, puserrusliitin 6 Kylmä käyttövesi vesi varaajaan, ø 22 mm, kytketty varaajan kylmävesiputkeen 7 Kuuma vesi varaajasta, ø 22 mm, kytketty varaajan kuumavesiputkeen 8 Lämmin käyttövesi putkistoon, ø 22 mm, puserrusliitin Kahden vuoden takuu Gebwell -käyttövedenlämmittillä on kahden vuoden takuu raaka-aineiden ja valmistusvirheiden osalta. 17

18 Gebwell G-Power pientalokeskus luotettavaa lämmitystä pientaloihin G-Power pientalokeskus on ratkaisu pientalojen liittämiseksi kaukolämpöverkostoon. G-Power soveltuu sekä uudisrakennuksiin että saneerauskohteisiin ja se voidaan liittää niin patteri- kuin lattialämmitykseenkin. G-Power pientalokeskus on huoleton ja luotettava lämmitysjärjestelmä, joka takaa tasaisen ja miellyttävän huonelämpötilan ja lämpimän veden riittävyyden. Kaksipiirisissä lämmönjakokeskuksissa on säätöpiirit lämpimän käyttöveden sekä lämmitysverkon tarvitseman lämpimän veden valmistukseen. Kolmepiirisessä keskuksessa on lisäksi kolmas säätöpiiri, jolla voidaan esimerkiksi lämmittää kosteita tiloja ympäri vuoden riippumatta muiden tilojen lämmitystarpeesta. G-Power pientalokeskus on rakenteeltaan kevyt ja kompakti kokonaisuus sekä ulkonäöltään siistin huoliteltu. Suunnittelun ja toteutuksen päämääränä on keskuksen asennettavuus ja käytön helppous, jotka ovatkin G-Powerissa omaa luokkaansa. Gebwell G-Power pientalokeskus Valmistettu Suomessa Kevyt ja kompakti rakenne Erinomainen säätöautomatiikka A-energialuokan taajuusmuuttajapumput Helppo asentaa ja huoltaa Huoliteltu ulkonäkö RST putkisto Gebwell Stabilisator takaa tasaisen käyttöveden lämpötilan Ylivoimainen lämpimän käyttöveden säätö! Vakiovarusteet Elektroniset säätölaitteet lämmityspiirin ja lämpimän käyttöveden säädössä Lämmityksen kiertovesipumppu Käyttöveden kiertovesipumppu Kovajuotetut levylämmönsiirtimet lämmitykseen ja käyttöveteen Pistotulppa sähkökytkentään Ohjauskeskus pumppujen käyttökytkimillä Sulku- ja varoventtiilit, täyttöventtiili ja lämpimän käyttöveden syöttöventtiili Painemittarit Paisunta-astia Lämmityksen kiertovesipumpun pysäytystermostaatti L1 lattialämmitysmalleissa Ensiöpuolen varusteet Gebwell Stabilisator Gebwell Stabilisator Gebwell Stabilisator lämpimän käyttöveden säädössä varmistaa käyttöveden tasaisuuden ja sen, ettei käyttöveden lämpötila ylitä missään vaiheessa rakennusmääräysten asettamaa ehdotonta 65 asteen ylärajaa. Allaoleva kuvaaja havainnollistaa käyttöveden lämpötilan vaihteluita ilman stabilisaattoria ja stabilisaattoria käytettäessä: Lisävarusteet Paine-erosäädin, jos kulutuspisteen olosuhteet sen vaativat GSM-modeemi (Ouman automatiikka) Paineiskutasaaja tasaamaan mahdollisia käyttöveden paineiskuja 18

19 Saneerattavat rakennukset Gebwell G-Power LVI-numero Käyttövesi, kw Patterilämmitys, kw Lattialämmitys, kw Ulkomitat, mm Paino S = Siemens automatiikka O = Ouman automatiikka F = Fidelix automatiikka Ensiö / Toisio / C C / C C / C C / C C / C C / C S x L x K kg 2/100 A/B (S) / x 580 x /100 A/B (O) / x 580 x /100 A/B (F) / x 580 x /150 (F) x 580 x /150 (O) x 580 x /100 A/B (O) / x 780 x /100 A/B (F) / x 780 x /200 (O) x 620 x Uudisrakennukset Gebwell G-Power LVI-numero Käyttövesi, kw Patterilämmitys, kw Lattialämmitys, kw Ulkomitat, mm Paino S = Siemens automatiikka O = Ouman automatiikka F = Fidelix automatiikka Ensiö / Toisio 70-20/ C C / C C / C C / C S x L x K kg 2/100 A/B (S) / x 580 x /100 A/B (O) / x 580 x /100 A/B (F) / x 580 x /150 (F) x 580 x /150 (O) x 580 x /100 A/B (O) / x 780 x /100 A/B (F) / x 780 x /200 (O) x 620 x G-Power mallimerkinnät G-Power G-Power 2/100 2/3 Ilmoittaa säätöpiirien lukumäärän 100 teholuokka: Pientalot 150 teholuokka: Paritalot 200 teholuokka: Pari-/pienet rivitalot Kaikki keskukset soveltuvat joko patteri- tai lattialämmitykselle. B-versio vain pk- seudulle. 2/150:seen saatavilla lisävarusteena lämmitykseen Magna kiertovesipumppu. 3/ piirin mitoitus ohjelman mukaisella max-teholla. Viiden vuoden takuu G-Power kaukolämmönjakokeskuksen lämmönsiirtimillä on viiden vuoden takuu kaukolämpökäytössä kotimaassa. Oheislaitteilla on kahden vuoden takuu. 19

20 Gebwell G-Power kaukolämmönjakokeskus luotettavaa lämmitystä suuriin kiinteistöihin G-Power kaukolämmönjakokeskus soveltuu patteri-, lattiaja ilmalämmitykseen sekä käyttöveden lämmittämiseen. Lämmönjakokeskus on suunniteltu isompien asuinkiinteistöjen sekä liike- ja teollisuustilojen liittämiseksi kaukolämpöön ja se soveltuu sekä uudisrakennuksiin että saneerauskohteisiin. G-Power kaukolämmönjakokeskus on rakenteeltaan kevyt ja kompakti kokonaisuus ja ulkonäöltään siistin huoliteltu. G-Power on saatavana yksi- tai useampi piirisenä. Suunnittelun ja toteutuksen päämääränä on lämmönjakokeskuksen asennettavuus ja käytön helppous, jotka ovatkin G-Powerissa omaa luokkaansa. G-Power kaukolämmönjakokeskus asennetaan lattialle ja sen jalusta on säädettävä. Lämmönjakokeskuksen putkistot liitetään kaukolämpö-, lämmitys-, ilmastointi- ja käyttövesiverkostoihin. Lisäksi tarvitaan sähkösyöttö, ulkoanturin asennus ja tarvittavien ulkoisten ohjausten ja hälytyksien kytkentä. Varusteet Tehdasvalmiissa kaksipiirisessä G-Power ja G-Power Compact kaukolämmönjakokeskuksessa on vakiovarusteena: Kovajuotetut levylämmönsiirtimet eristettyinä Elektroniset toimilaitteet lämmitysverkoston ja lämpimän käyttöveden säädössä Lämmityksen ja käyttöveden kiertovesipumput Sulku- ja linjasäätöventtiilit Lianerotin Lämpöjohtoverkoston täyttöventtiili, kylmän käyttöveden syöttöventtiili ja lvk-kiertovesipumpun venttiilit Lämpö- ja painemittarit; lämpömittarit voidaan korvata lämpötila-antureilla, mikäli säätimessä on tarvittavat ominaisuudet Sisäiset sähkökytkennät Pumppujen ohjauskeskus, sisältäen pääkytkimen, moottorisuojakytkimet, merkkivalot, hälytyskoskettimet ja säätimen Lisävarusteet Energiamittari Ensiöpuolen kytkentäyhteet Ilmanerotin Huoneanturi Lämmitysverkoston varoventtiilit Paine-erosäädin Paisunta-astia Sivuvirtasuodatin Ylimääräinen sekoituspiiri esim. ilmastointia tai lattialämmitystä varten. Gebwell G- Power Valmistettu Suomessa Pieni koko, kevyt ja kompakti rakenne Helppo haalata, asentaa ja huoltaa Korkealuokkaiset komponentit Kovajuotetut levylämmönsiirtimet, lämpö pintalevyjen materiaalina haponkestävä teräs Elektroniset säätölaitteet lämmönsäätöön Tekniset tiedot Rakennepaine PN 16 KL tulolämpötila Tmax = 120 C Sähkösyöttö Hyväksynnät 230/400 VAC CE-merkintä painelaitedirektiivin PED 97/23/EC vaatimusten mukaisesti 20

21 Gebwell G-Power Compact kaukolämmönjakokeskus seinälle asennettava kaukolämmönjakokeskus G-Power kaukolämmönjakokeskus on nyt saatavilla myös seinälle asennettavana mallina. G-Power Compact kaukolämmönjakokeskus soveltuu erityisesti pieniin teknisiin tiloihin. G-Power Compact on suunniteltu rivi- ja kerrostalojen liittämiseksi kaukolämpöön ja ne soveltuvat sekä uudisettä saneerauskohteisiin. G-Power Compact lämmönjakokeskus vaatii vain 700 mm leveän asennustilan. Ensiöpuolen kytkennät ovat vasemmalle sivulle, joten kaukolämpöputket voi kytkeä helposti vasemmalle, ylös tai alas. G-Power Compact keskukset on valmistettu Energiateollisuus ry:n K1:sen suosituskytkentä 2:sen mukaisesti. G-Power Compact on saatavana 1-, 2- tai 3-piirisenä. Gebwell G- Power Compact Valmistettu Suomessa Seinälle asennettava Pieni ja kompakti Helppo haalata, asentaa ja huoltaa Korkealuokkaiset komponentit Suunniteltu erityisesti pieniin tekniisiin tiloihin Rivi- ja kerrostaloille Tekniset tiedot - G-Power Compact Teholuokka Käyttövesi Lämmitys Lattialämmitys (30-35) Patterilämmitys (30-60) kw 0-65 kw kw Mitat S x L x K, mm 650 x 700 x 1100 Automaatiovaihtoehdot Säätöventtiilivaihtoehdot Paine-erosäädin Vesimittari Ouman tai Fidelix Ouman tai Belimo Lisävarusteena, toimitetaan irrallisena Lisävarusteena, toimitetaan irrallisena 21

22 Gebwell E-Flex maalämpöjärjestelmä ei tarvetta tekniselle tilalle E-Flex ratkaisussa maalämpöjärjestelmä sijoitetaan kiinteistön ulkopuolelle: maalämpöpumppu ja energiavaraaja sekä tarvittavat putkisto- ja sähkökytkennät sijoitetaan hyvin eristettyyn muoviseen säiliöön, joka upotetaan maahan. Maan päälle jää vain huoltoluukku. E-Flex on sijoitustapansa vuoksi oivallinen ratkaisu kohteisiin, joissa ei ole tilaa perinteiselle maalämpöjärjestelmälle. Saneerauskohteissa maalämpölaitteiden sijoittaminen muualle kuin tekniseen tilaan mahdollistaa entisen lämmitysjärjestelmän paikolleen jättämisen, jolloin säästetään laitteiston purkukulut. Maalämpölaitteiden sijoittaminen kiinteistön ulkopuolelle sulkee maalämpöpumpun toiminnasta syntyvän äänen ja värinän kiinteistön ulkopuolelle eikä täten häiritse asumismukavuutta vähimmässäkään määrin. Maalämpöjärjestelmä voidaan varustaa totuttua suuremmalla energiavaraajalla, mikä pidentää maalämpöpumpun käyttöikää kompressorin käyttöjaksojen pidentyessä. Lisäksi suurempi varaaja takaa lämpimän käyttöveden riittävyyden suureenkin kulutukseen. E-Flex maalämpöjärjestelmä on helppo asentaa ja huoltaa: kaikki tarvittavat kytkennät on sijoitettu säiliön yläosaan, jossa kaikki komponentit ovat helposti käsillä huoltoluukun alla. Gebwell E-Flex Valmistettu Suomessa Tilaa säästävä, äänetön ratkaisu Suuri käyttövesikapasiteetti Pitkä käyttöikä Helppo asentaa ja huoltaa Lintulan Luostari Gebwell E-Flex EFLEX6 EFLEX8 EFLEX10 EFLEX12 EFLEX15 EFLEX20 EFLEX25 EFLEX30 LVI numero Tehotiedot Lämmitysteho (0 /35 ja 0 /55 ), kw 5,5 / 5,0 7,7 / 7,0 9,8 / 8,8 13,8 / 12,6 16,5 / 15,1 23,1 / 21,0 31,3 / 28,3 35,5 / 32,1 Ottoteho (0 /35 ja 0 /55 ), kw 1,2 / 1,8 1,7 / 2,4 2,1 / 3,0 2,9 / 4,2 3,5 / 5,0 5,1 / 7,5 6,7 / 9,7 7,6 / 10,8 COP (0 /35 ja 0 /55 ), kw 4,5 / 2,8 4,7 / 2,9 4,7 / 2,9 4,7 / 3,0 4,8 / 3,0 4,5 / 2,8 4,6 / 2,9 4,7 / 3,0 Tehot ilmoitettu lämpötiloissa (0 /35 ja 0 /55 ) SFS-EN Lämmönkeruuneste Denaturoitu etanoli 30 p-% Lämmönkeruunesteen nimellisvirtaus, l/s 0,3 0,41 0,5 0,6 0,74 0,98 1,23 1,48 Suurin sallittu ulkoinen painehäviö, lämmönkeruupiirin nimellisvirtauksella, kpa Lämmitysjärjestelmän / Lämmönkeruupiirin maksimikäyttöpaine, bar 4 / 4 Käyttövesivaraaja, bar 10 Lämmitysveden korkein menolämpötila, C Käyttölämpötila, keruupiiri, C Kompressori Scroll Pehmokäynnistin kyllä Sisäänrakennettu lämmityspumppu kyllä Sisäänrakennettu lämmönkeruupumppu kyllä Kylmäaine R407C R410A Kylmäaineen määrä, kg 1,8 1,8 1,8 2,2 2,5 2,9 2,9 2,9 Sähköliitäntä 400 VAC, 50 Hz, 3-vaihe Menoveden sähkölämmitin, kw 3 / 6 / 9 Liitännät Lämpöjohto, mm Lämmönkeruupiiri, mm 2 x 40 2 x 40 2 x 40 4 x 40 4 x 40 4 x 40 4 x 40 4 x 40 Käyttövesi, mm 22 Mitat Korkeus, mm 2700 Halkaisija, mm 1700 Paino, kg Varaaja (puskuri) 1000 litraa 22

23 Gebwell lämpökaivo - toimintavarma ja pitkäikäinen lämmönlähde Gebwell Oy toimittaa luotettavaa ja asiantuntevaa lämpökaivojen porausta kaikkialle Suomessa nykyaikaisella porauskalustolla. Porausurakoitsijan useampaan tukikohtaan sijoitetut yksiköt mahdollistavat tehokkaan, valtakunnallisen palveluverkoston ja olemassaoleva kalustokapasiteetti takaa nopean toimitusajan. Porauskalusto on suunniteltu siten, että ympäristölle aiheutuvat melu- ja pölyhaitat ovat minimaaliset. Kevyillä ja pienikokoisilla telakoneilla poraaminen onnistuu vaivattomasti myös ahtailla taajamatonteilla. Lämpökaivo energianlähteenä Maalämmön keruupiirin voi upottaa maahan, vesistöön tai kallioon porattavaan lämpökaivoon. Taajama-alueella ja kallioisilla tonteilla lämmönkeruuputkiston asentaminen lämpökaivoon on helpoin ratkaisu. Lämpökaivon tilantarve on vähäinen, ja kaivo voidaan porata rakennusten välittömään läheisyyteen. Suurissa kohteissa keruuputkiston sijoittaminen lämpökaivoihin on yleensä ainoa järkevä vaihtoehto keruuputkiston pituuden takia. Lämmönlähteenä lämpökaivo on toimintavarma ja tasainen. Putkisto on teknisesti pitkäikäinen, ja se ei ole altis routimiselle. Lämpökaivon oikea mitoitus suhteessa kiinteistön lämmitysenergian tarpeeseen on energian riittävyyden ja toisaalta kaivon toimivuuden kannalta kriittinen. Lämpökaivoilla myös jäähdytys Lämpökaivoja voidaan käyttää myös ilman jäähdytykseen, jolloin kiinteistöön saadaan jäähdytys lähes kaupan päälle. Jäähdytysmahdollisuus lyhentää merkittävästi investoinnin takaisinmaksuaikaa etenkin suurissa kohteissa, kuten tuotantohallit, joissa myös jäähdytyksen tarve on suuri. Jäähdytys hoidetaan ilmanvaihtojärjestelmän tai erillisten viilennyspattereiden avulla, erillistä jäähdytyskonetta ei tarvita. Sähköä kuluu vain kiertovesipumpun ja mahdollisten puhaltimien käyttöön. A B C D Gebwell lämpökaivo Pitkäikäinen, varma energianlähde Ammattitaitoinen suunnittelu ja toteutus Mitoituksen riittävyys Porauksen laatu on meille tärkeää Nykyaikainen kalusto mahtuu pieneenkin pihaan Kokeneet ja ammattitaitoiset porarit Kaikki lämpökaivomme ovat pintavesieristettyjä Lämpökaivon rakenne A Pintamaa B Kallio C Pohjaveden pinta D Pohjavesi 1 Huoltokaivo 2 Kaivon suojahattu 3 Maasuojaputki 4 Pintavesieristys 5 Lämmönkeruuputkilenkki 6 Pohjapaino 23

24 Gebwell maalämpö toimitusprosessi 1. Pyydä tarjous Ota yhteyttä lähimpään Gebwell jälleenmyyjään ja pyydä tarjous maalämmöstä joko sähköpostitse, nettilomakkeella tai soittamalla. 2. Tarvekartoitus Gebwell jälleenmyyjä käy kohdekäynnillä tai selvittää puhelimitse minkälaiselle maalämpöratkaisulle on tarvetta. 3. Saat tarjouksen Saat jälleenmyyjältäsi tarpeidesi mukaisesti räätälöidyn tarjouksen. Yksityiskohdat käydään läpi yhdessä jälleenmyyjäsi kanssa. 4. Tarjouksen hyväksyminen Kun tarjous hyväksytään, tehdään tilaus ja jälleenmyyjä pääsee suunnittelemaan työn kulkua. 5. Työsuunnitelma-info Saat tiedot aikataulusta ja tehtävistä seikoista, mm. lupa-asiat, kuka hoitaa, milloin porataan, milloin asennetaan. 6. Porauslupien haku Kohteeseen haetaan porausluvat. Tämän hoitaa joko asiakas tai jälleenmyyjä, mikäli hänellä on sellainen palvelu. 7. Lämpökaivon poraus Gebwell toimittaa lämpökaivon porauksen. Poraus kestää tyypillisesti yhden päivän, riippuen kohteen maaperästä. 8. Maalämpöpumpun toimitus Gebwell toimittaa maalämpöpumpun sopimuksen mukaan joko jälleenmyyjälle tai suoraan asiakkaalle. 9. Maalämpöpumpun asennus Jälleenmyyjä asentaa maalämpöpumpun paikoilleen käyttövalmiiksi. 10. Käyttöopastus Saat jälleenmyyjältä opastuksen maalämpöpumpun käytöstä ja toiminnasta. Samalla täytetään käyttöönottopöytäkirja. 24
