1 Kasetti Puolet pienempi kuin tavallinen jäähdytyspalkki Aina vedoton aina hiljainen Hygieeninen koteloinnin takia 13 Tekniset tiedot Vasatherm Kasetti Jäähdytysteho Jopa 80 W/m 2 Ilmamäärä Jopa 30 l/s Paine Valittavissa jopa 150 Pa:iin Äänitaso Aina alle 27 db(a) Korkeus 220 mm Pituus leveys 1195 mm 595 mm

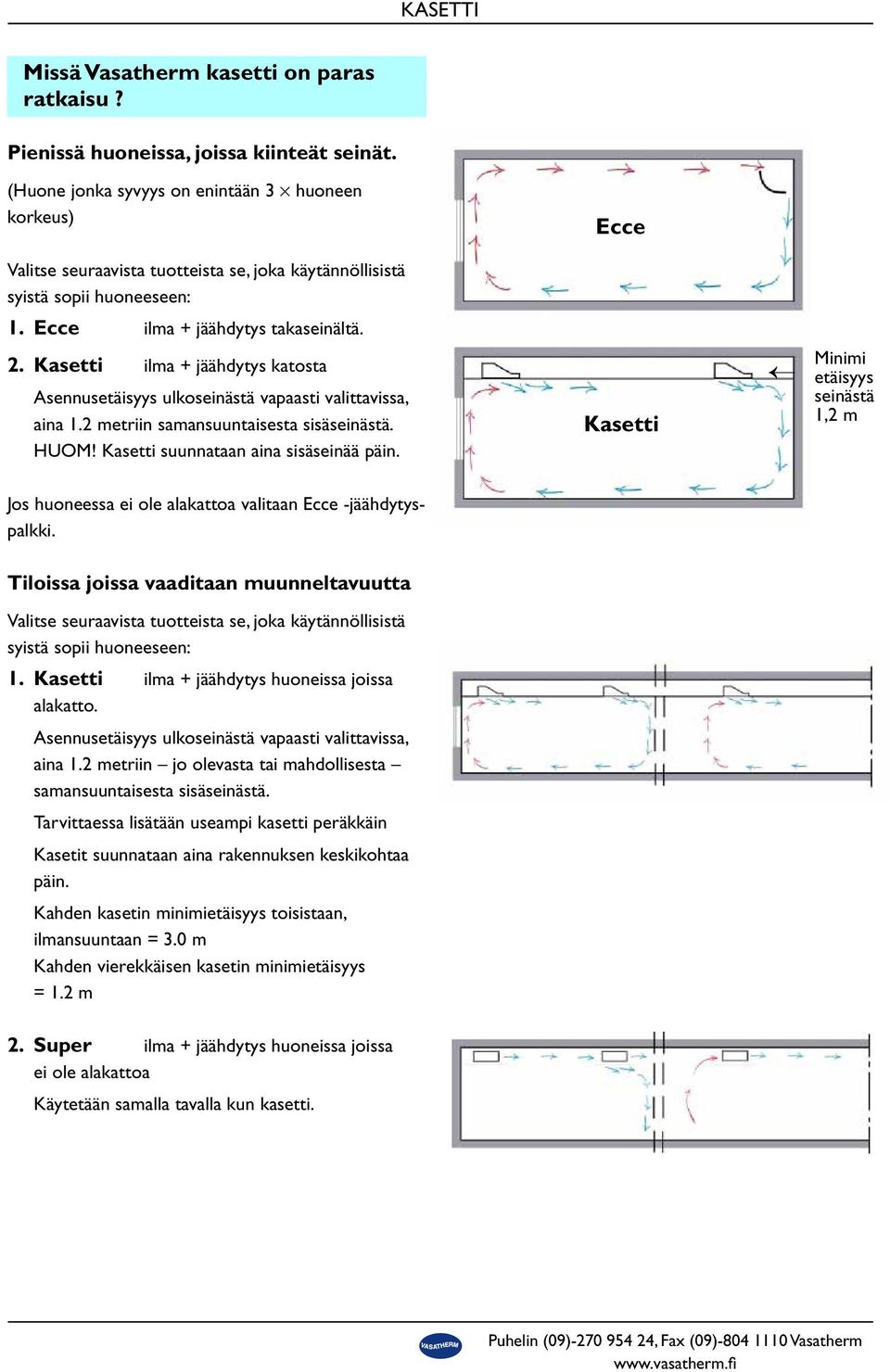

2 Missä Vasatherm kasetti on paras ratkaisu? Pienissä huoneissa, joissa kiinteät seinät. (Huone jonka syvyys on enintään 3 huoneen korkeus) Ecce Valitse seuraavista tuotteista se, joka käytännöllisistä syistä sopii huoneeseen: 1. Ecce ilma + jäähdytys takaseinältä. 2. Kasetti ilma + jäähdytys katosta Asennusetäisyys ulkoseinästä vapaasti valittavissa, aina 1.2 metriin samansuuntaisesta sisäseinästä. HUOM! Kasetti suunnataan aina sisäseinää päin. Kasetti Minimi etäisyys seinästä 1,2 m Jos huoneessa ei ole alakattoa valitaan Ecce -jäähdytyspalkki. Tiloissa joissa vaaditaan muunneltavuutta Valitse seuraavista tuotteista se, joka käytännöllisistä syistä sopii huoneeseen: 1. Kasetti ilma + jäähdytys huoneissa joissa alakatto. Asennusetäisyys ulkoseinästä vapaasti valittavissa, aina 1.2 metriin jo olevasta tai mahdollisesta samansuuntaisesta sisäseinästä. Tarvittaessa lisätään useampi kasetti peräkkäin Kasetit suunnataan aina rakennuksen keskikohtaa päin. Kahden kasetin minimietäisyys toisistaan, ilmansuuntaan = 3.0 m Kahden vierekkäisen kasetin minimietäisyys = 1.2 m 2. Super ilma + jäähdytys huoneissa joissa ei ole alakattoa Käytetään samalla tavalla kun kasetti.

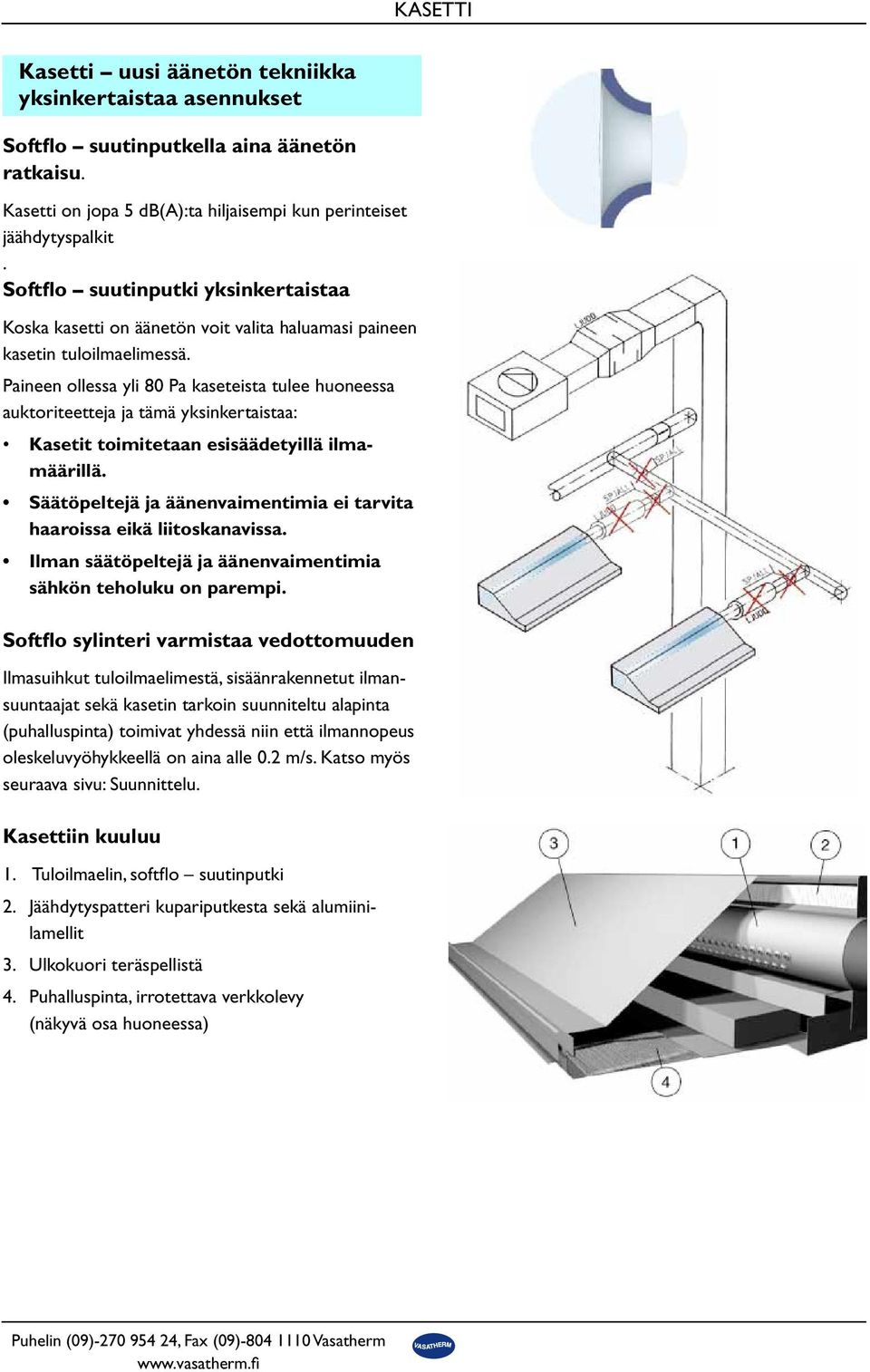

3 Kasetti uusi äänetön tekniikka yksinkertaistaa asennukset Softflo suutinputkella aina äänetön ratkaisu. Kasetti on jopa 5 db(a):ta hiljaisempi kun perinteiset jäähdytyspalkit. Softflo suutinputki yksinkertaistaa Koska kasetti on äänetön voit valita haluamasi paineen kasetin tuloilmaelimessä. Paineen ollessa yli 80 Pa kaseteista tulee huoneessa auktoriteetteja ja tämä yksinkertaistaa: Kasetit toimitetaan esisäädetyillä ilmamäärillä. Säätöpeltejä ja äänenvaimentimia ei tarvita haaroissa eikä liitoskanavissa. Ilman säätöpeltejä ja äänenvaimentimia sähkön teholuku on parempi. Softflo sylinteri varmistaa vedottomuuden Ilmasuihkut tuloilmaelimestä, sisäänrakennetut ilmansuuntaajat sekä kasetin tarkoin suunniteltu alapinta (puhalluspinta) toimivat yhdessä niin että ilmannopeus oleskeluvyöhykkeellä on aina alle 0.2 m/s. Katso myös seuraava sivu: Suunnittelu. Kasettiin kuuluu 1. Tuloilmaelin, softflo suutinputki 2. Jäähdytyspatteri kupariputkesta sekä alumiinilamellit 3. Ulkokuori teräspellistä 4. Puhalluspinta, irrotettava verkkolevy (näkyvä osa huoneessa)

4 SUUNNITTELU Jäähdytysteho Kaaviossa 1, on pienin jäähdytysteho kasetista, miehittämättömässä huoneessa jossa lämpökuormat yli 40 W/m 2 seuraavilla edellytyksillä Päätelaitteen paine Pa t:n ollessa 4 10 K (= huonelämpötilan ja veden keskilämpötilan ero) Ilmamäärän ollessa 20 l/s Taulukossa on vain lämmönvaihtimen jäähdytysteho mihin tulee lisätä tuloilman jäähdytysteho Jotta saavutetaan tarvittava jäähdytysteho, miehittämättömässä huoneessa ilman lämpölähteitä nk. V mittausmenetelmällä kerrotaan kaaviosta saatu jäähdytysteho luvulla Kaavio 1 Äänilähteet Koska kasetti on hiljainen ei sitä tarvitse huomioida lisä-äänilähteenä. Kun äänitaso korjataan taulukossa olevien lukujen mukaan, saadaan äänen tehotaso kaistoittain. Äänenvaimennus Taulukosta ilmenee, että kasetin äänenvaimennus on erittäin voimakas varsinkin matalilla taajuuksilla. Vesivirtaama painehäviö Pumput on mitoitettava niin, että jokaisen kasetin vesivirtaama on vähintään l/s. Painehäviö ilmenee viereisestä taulukosta. Jokainen kasetti on ennen toimitusta koeponnistettu 10 bar:in paineella ja sinetöity venttiilillä. Asennettaessa kasettia on jäähdytyspatteri vielä paineistettu, mikä takaa tiiviyden. Äänenvaimennus (dba) kasetissa. Tuloilma Kasetin tuloilmaelin liitetään Ø100 mm kanavaan. Ilmamäärä on valittavissa l/s. Jos haluttu ilmamäärä ja käyttöpaine on ilmoitettu etukäteen, toimitetaan kasetti esisäädetyillä arvoilla. Tarvittaessa voidaan ilmamäärä helposti muuttaa asennuspaikalla.

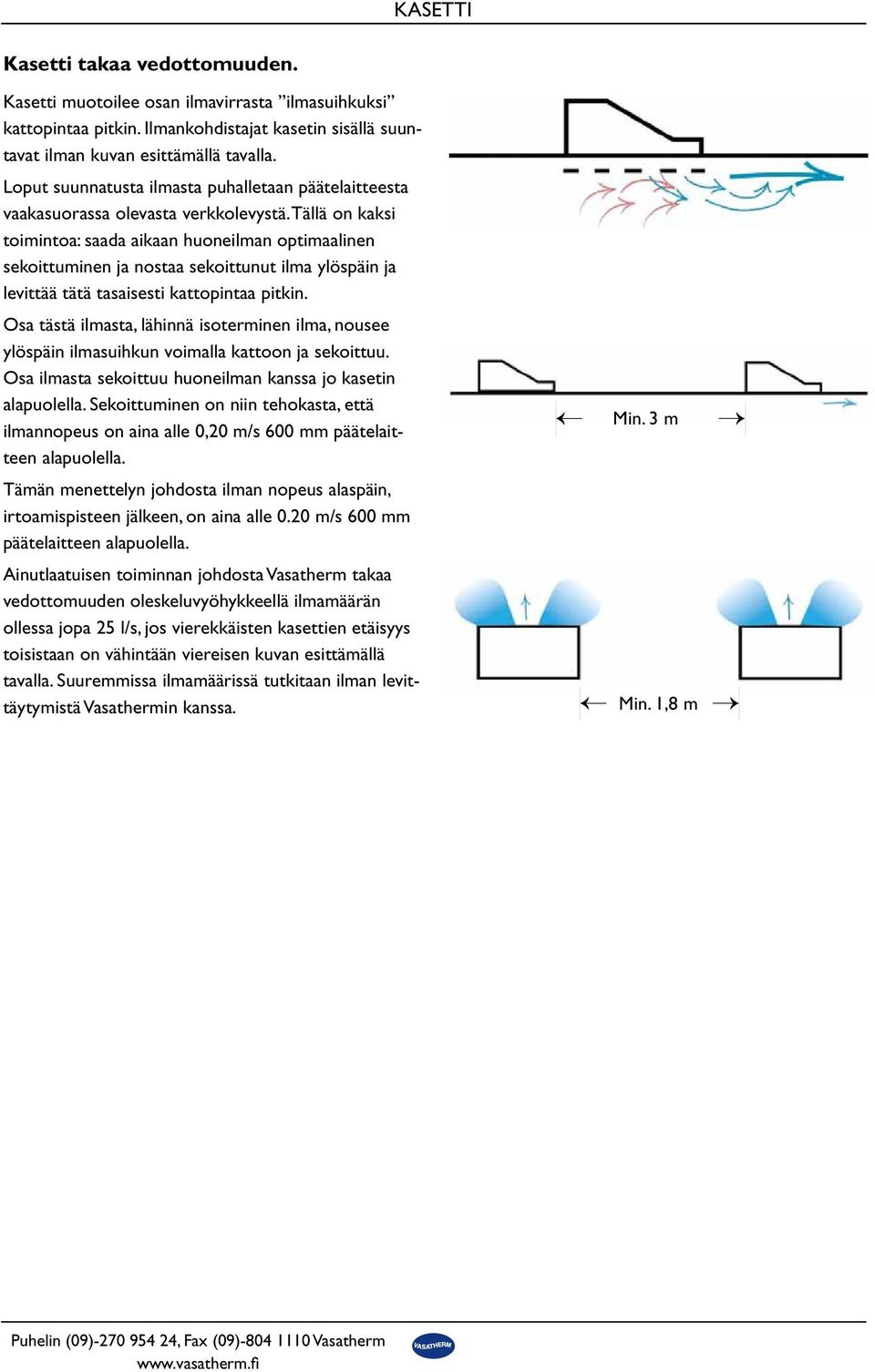

5 Kasetti takaa vedottomuuden. Kasetti muotoilee osan ilmavirrasta ilmasuihkuksi kattopintaa pitkin. Ilmankohdistajat kasetin sisällä suuntavat ilman kuvan esittämällä tavalla. Loput suunnatusta ilmasta puhalletaan päätelaitteesta vaakasuorassa olevasta verkkolevystä. Tällä on kaksi toimintoa: saada aikaan huoneilman optimaalinen sekoittuminen ja nostaa sekoittunut ilma ylöspäin ja levittää tätä tasaisesti kattopintaa pitkin. Osa tästä ilmasta, lähinnä isoterminen ilma, nousee ylöspäin ilmasuihkun voimalla kattoon ja sekoittuu. Osa ilmasta sekoittuu huoneilman kanssa jo kasetin alapuolella. Sekoittuminen on niin tehokasta, että ilmannopeus on aina alle 0,20 m/s 600 mm päätelaitteen alapuolella. Min. 3 m Tämän menettelyn johdosta ilman nopeus alaspäin, irtoamispisteen jälkeen, on aina alle 0.20 m/s 600 mm päätelaitteen alapuolella. Ainutlaatuisen toiminnan johdosta Vasatherm takaa vedottomuuden oleskeluvyöhykkeellä ilmamäärän ollessa jopa 25 l/s, jos vierekkäisten kasettien etäisyys toisistaan on vähintään viereisen kuvan esittämällä tavalla. Suuremmissa ilmamäärissä tutkitaan ilman levittäytymistä Vasathermin kanssa. Min. 1,8 m

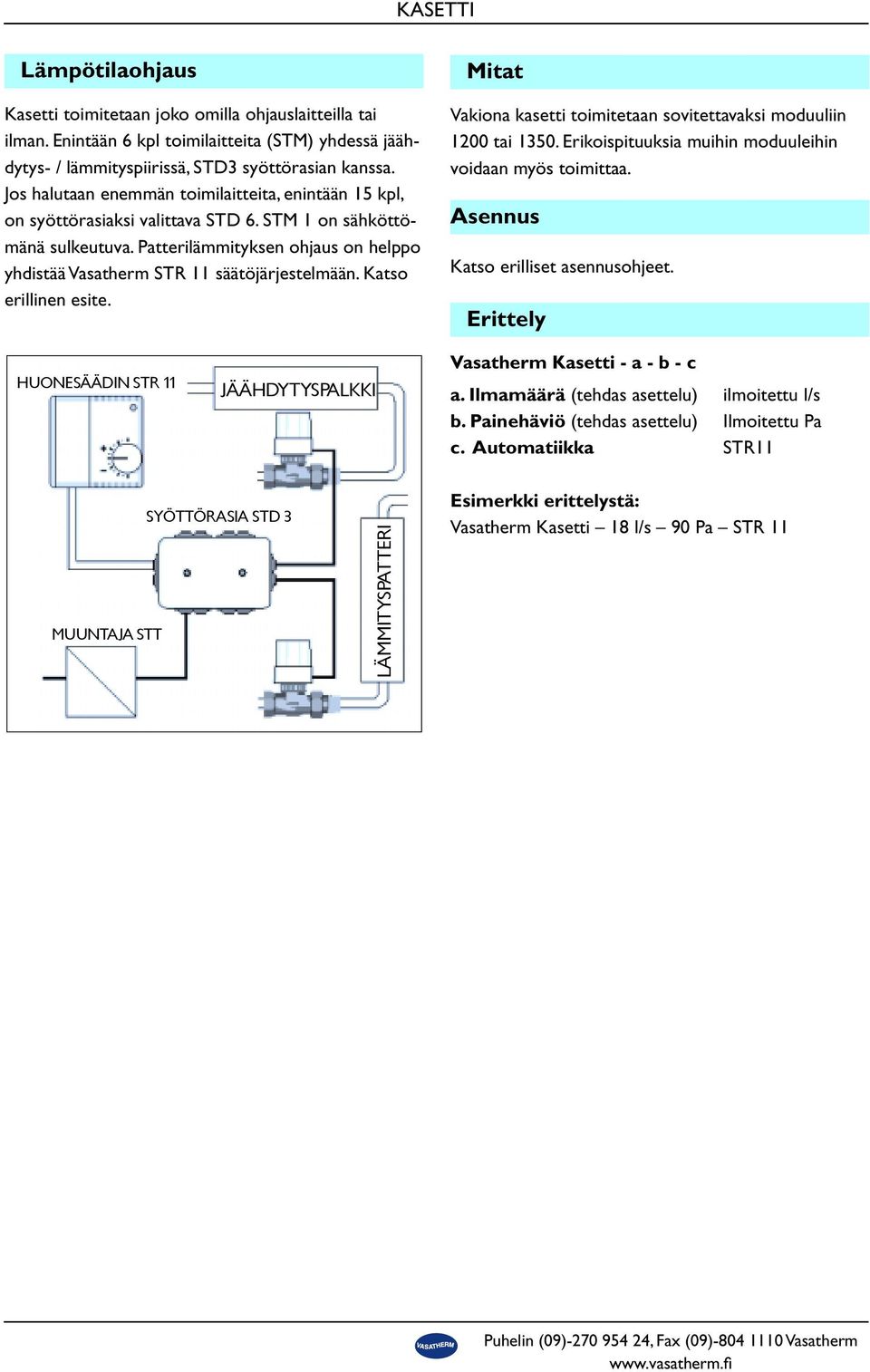

6 Lämpötilaohjaus Mitat Kasetti toimitetaan joko omilla ohjauslaitteilla tai Vakiona kasetti toimitetaan sovitettavaksi moduuliin ilman. Enintään 6 kpl toimilaitteita (STM) yhdessä jäähdytys- / lämmityspiirissä, STD3 syöttörasian kanssa. voidaan myös toimittaa tai Erikoispituuksia muihin moduuleihin OHJAUSJÄRJESTELMÄT JÄÄHDYTYSPALKEILLE LÄMMITYSPATTEREIDEN KANSSA Jos halutaan enemmän toimilaitteita, enintään 15 kpl, on syöttörasiaksi valittava STD 6. STM 1 on sähköttömänä sulkeutuva. Patterilämmityksen ohjaus on helppo Asennus JÄRJESTELMÄKUVAUS yhdistää Vasatherm STR 11 säätöjärjestelmään. Katso Katso erilliset asennusohjeet. simerkissä esitellään normaali järjestelmä STR11 ja STD3. Huonelämpötilan säätö lämmityksen ja n sarjaohjauksella. erillinen Säätö esite. tapahtuu lämpölaajenevilla toimilaitteilla STM. Erittely HUONESÄÄDIN STR 11 JÄÄHDYTYSPALKKI Vasatherm Kasetti - a - b - c a. Ilmamäärä (tehdas asettelu) ilmoitettu l/s b. Painehäviö (tehdas asettelu) Ilmoitettu Pa c. Automatiikka STR11 MUUNTAJA STT SYÖTTÖRASIA STD 3 LÄMMITYSPATTERI Esimerkki erittelystä: Vasatherm Kasetti 18 l/s 90 Pa STR 11 ULKOINEN LIITÄNTÄKAAVIO ataan normaali järjestelmä, jossa on STR11 ja STD3. Katkoviivat osoittavat vaihtoehtoisia toimintoja anturia, ulkoista asetusarvo-ohjausta (SPC) ja ulkoista kuollut-alue -säätöä (dz). Useamman kuin itteen ohjaamiseksi per jäähdytys/lämmityslähtö tarvitaan syöttörasia tyyppiä STD6. Liitäntä isäntä- ja illä ei sisälly konvektoritoimitukseen. Maks. 6 kpl STD3 Syöttörasia STK6 Modulaarikaapeli STR11 Huonesäädin STM1 Jäähdytys SPC/dz STM1 Lämmitys STG4 Ulkoinen anturi Maks. 6 kpl 0V Vaihe STT Muuntaja 24V AC 230V AC ) , Fax (09) Vasatherm 71
