AIT Deutschland Gmbh

Transkriptio

1

2 AIT Deutschland Gmbh Euroopan 5:nneksi suurin lämpöpumppuvalmistaja Osa Nibe Groupia Valmistuskapasiteetti yli lämpöpumppua OEM-valmistusta mm. Novelan Viedään yli 20 eri maahan Valtava määrä merkittäviä referenssejä mm. Ferrari-museo, Saksan Ympäristöministeriö, Paavin kotikirkko. Paljon kohteita myös Suomessa. Testimenestyjä laadussa (mm. Stiftung Warentest, Wärmepumpen Zentralen, Mark Intern) Testimenestyjä hiljaisuudessa (Stiftung, WPZ) Testimenestyjä energiatehokkuudessa (Stiftung, WPZ) Äänestetty useampana vuotena parhaaksi laadussa ja laitteen kokoonpanossa saksalaisten asentajien keskuudessa (Mark Intern, kysely kaikkien merkkien asentajille)

3 Alpha-InnoTec tuotekehitys, valmistus ja laatu Monivaiheiset tarkastukset tuotannossa Kiertävät työtehtävät henkilökunnalle Jokaisen laitteen 100% koekäyttö Jälkimarkkinoinnin vaatimukset Käyttöönottovaatimukset Tuotekehitystä eri markkinoille

4 Mallisarjat Maalämpöpumput: PWZS NORDIC, uutuus SWC ALTERRA, uutuus SW ALTERRA, uutuus SWP 1 SWP 2 Varaajat: WPS TPS WWS SWWS STPS

5 PWZS NORDIC-Maalämpöpumput (4,7kW - 12kW) Sisältää käyttövesivaraajan 186l, rosteria Erittäin hiljainen, vain 31dB 1m:n etäisyydellä Erinomainen hyötysuhde 4,7-5,0 (EN14511 B0/W35) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Tuottaa 65 asteista vettä (B0/W65) 9kW säädettävä läpivirtausvastus Elektroninen paisuntaventtiili Sähkönsyöttö valmiiksi asennettuna Kaikki kytkennät laitteen päältä Keruupiirin kytkentä mahdollista kytkeä myös sivuilta Varustettu antoenergiamittauksella Kylmämoduuli irrotettavissa, helppo kuljettaa Ohjain asennettavissa joko laitteeseen tai seinälle Lisävarusteena saatavana myös huoneohjain/anturi RBE Koko 598 x 626 x 1850 Nopea ja helppo asentaa Aurinkosähkö- ja Smart Grid-valmius

6 PWZS NORDIC - Toimitussisältö: Luxtronik 2.1 lämmityksen ohjain ja asennustarvikkeet Käyttövesivaraaja 186l, rosteria 18 portainen, säädettävä 9kW läpivirtausvastus Varoventtiili, 3bar (lämmitys) 6kpl O-renkaita Ulkoanturi Varaeristeet liuospuolelle Taipuisat liitosletkut maaliuoskytkentään Vaihtoventtiili moottorilla Säädettävä A-luokan lämmityspuolen kiertovesipumppu Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Pehmokäynnistin (10kW ja 12kW mallit) Lämmityksen ja lisälämmön lähteiden etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25 + Käyttöveden syöttöventtiiliryhmä + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

7 PWZS NORDIC-Sarjan maalämpöpumput Tekniset tiedot Malli PWZS 4 NORDIC PWZS 6 NORDIC PWZS 8 NORDIC PWZS 10 NORDIC PWZS 12 NORDIC Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ Lämmitysteho, B0/W35 - EN ,7 kw 6,0 kw 7,7 kw 9,5 kw 12,0 kw Maksimi antolämpötila, C 65 C 65 C 65 C 65 C 65 C COP, B0/W35 - EN ,7 4,8 4,9 5,0 4,9 Käyttövesivaraaja 186l, rosteri 186l, rosteri 186l, rosteri 186l, rosteri 186l, rosteri Sähkövastus 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä Kylmäaine / määrä R410A, 1,2kg R410A, 1,57kg R410A, 1,76kg R410A, 2,02kg R410A, 2,4kg Laitteen paino, kg Kylmämodulin paino, kg Kompressorin ottoteho, EN ,00 kw 1,25 kw 1,57 kw 1,90 kw 2,45 kw Sähkönsyöttö täydellä vastusteholla 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C32A Lämpöpumppu C 10A C 16A C 20A C 25A PWZS 4 NORDIC 3,5kW 7,5kW 9,0kW 9,0kW PWZS 6 NORDIC 3,5kW 7,5kW 9,0kW 9,0kW PWZS 8 NORDIC 3,0kW 7,0kW 8,0kW 9,0kW PWZS 10 NORDIC 2,5kW 6,0kW 7,5kW 9,0kW PWZS 12 NORDIC -- 5,0kW 6,5kW 9,0kW

8 Uudet SWC-ALTERRA maalämpöpumput (4,7kW 18,6kW) Hiljainen, vain 31dB 1m:n etäisyydellä, (4,7-12,1kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Sisäänrakennettu vaihtoventtiili Elektroninen paisuntaventtiili Tuottaa 65 asteista vettä Kaikki mallit alle 3kg kylmäainetäytöllä Koko 598 x 665 x 1500 Erinomainen hyötysuhde 4,7-5,09 (EN B0/W35) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Pieni tilantarve Nopea ja helppo asentaa Saatavissa myös passiiviviilennyksellä SWC Alterra K Lisävarusteena saatavana myös huoneohjain/anturi RBE Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin, jopa 74,4kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

9 SWC ALTERRA - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Vaihtoventtiili Säätöjalat 9kW läpivirtausvastus Säädettävä A-luokan lämmityspuolen kiertovesipumppu Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Pehmokäynnistin (10kW-19kW mallit) Varoventtiili (lämmitys), 3bar Ohivirtausventtiili Ulkoanturi Lämmityksen, viilennyksen ja lisälämmön lähteiden etähallinta ominaisuudet internetin ja lähiverkon kautta. Saatavana myös mallit SWC ALTERRA K, passiiviviilennyksellä Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

10 SWC-ALTERRA maalämpöpumput Tekniset tiedot Malli SWC 4 SWC 6 SWC 8 SWC 10 SWC 12 SWC 14 SWC 17 SWC 19 ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ A+++ A+++ A++ Lämmitysteho, kw 4,70 6,00 7,70 9,50 12,18 13,50 16,57 18,60 Kompressoreita, kpl Maksimi antolämpötila, C COP (B0/W35) EN ,7 4,8 4,9 5,09 5,00 5,08 4,95 4,87 Käyttövesivaraaja, l Sähkövastus, kw 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 Passiivinen viilennys K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa Kylmäaine R410A R410A R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 1,05 1,37 1,72 1,98 2,25 2,38 2,65 2,78 Laitteen paino, kg Kompressorin ottoteho, kw 1,00 1,25 1,57 1,87 2,44 2,66 3,35 3,82 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 16A 3 x 16A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Sähkönsyöttö, vastus 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi

11 Uudet SW-ALTERRA maalämpöpumput (4,7kW 18,6kW) Hiljainen, vain 31dB 1m:n etäisyydellä, (4,7-12,1kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Elektroninen paisuntaventtiili Tuottaa 65 asteista vettä Kaikki mallit alle 3kg kylmäainetäytöllä Koko vain 598 x 665 x 850 Erinomainen hyötysuhde 4,7-5,09 (EN B0/W35) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Pieni tilantarve Nopea ja helppo asentaa Lisävarusteena saatavana myös huoneohjain/anturi RBE Erillinen passiiviviilennyspaketti optiona Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin, jopa 74,4kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

12 SW ALTERRA - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Säätöjalat Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Ulkoanturi Lämmityksen, viilennyksen ja lisälämmön lähteiden etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Latauspumppu + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

13 SW-ALTERRA maalämpöpumput Tekniset tiedot Malli SW 4 SW 6 SW 8 SW 10 SW 12 SW 14 SW 17 SW 19 ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ A+++ A+++ A++ Lämmitysteho, kw 4,70 6,00 7,70 9,50 12,18 13,50 16,57 18,60 Kompressoreita, kpl Maksimi antolämpötila, C COP (B0/W35) EN ,7 4,8 4,9 5,09 5,00 5,08 4,95 4,87 Käyttövesivaraaja, l Sähkövastus, kw Passiivinen viilennys Kylmäaine R410A R410A R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 1,05 1,37 1,72 1,98 2,25 2,38 2,65 2,78 Laitteen paino, kg Kompressorin ottoteho, kw 1,00 1,25 1,57 1,87 2,44 2,66 3,35 3,82 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 16A C-tyyppi Sähkönsyöttö, vastus x 16A C-tyyppi

14 SWC-sarjan kiinteistölämpöpumput (22,1kW - 31,8kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.0 Hiljainen Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Mukana paisuntasäiliöt, varolaitteet, liuos/latauspumput Tuottaa 55 asteista vettä Koko 650 x 750 x 1650 Erinomainen hyötysuhde 4,3-4,5 (EN B0/W35) Automaattiset ilmaustoiminnot Kaikki kytkennät laitteen takaa Pieni tilantarve Nopea ja helppo asentaa Saatavissa myös passiiviviilennyksellä SWC PLUS/K Varustettavissa uusilla tai olemassa olevilla varaajilla Aurinkosähkövalmius Täydellinen vaihtoehto monipumppuasennuksiin Saavutettavissa jopa 127,2kW yhteisteho!

15 SWC 230 PLUS ja 330 PLUS - Toimitussisältö Lämmitysverkoston paisunta-astia Liuospuolen paisunta-astia Painemittarit valmiiksi pakattuna Varoventtiilit (liuos/lämmitys), 3bar Automaattiset ilmanpoistimet Huoltosulut paisuntasäiliöille Huoltosulut molemmille pumpuille Kalorimetri (antoenergianmittaus) Säädettävä A-luokan latauspumppu A-luokan liuospumppu Taipuisat liitäntäletkut maaliuoskytkentään Taipuisat liitäntäletku lämmityskytkentään Ulkoanturi Lämmityksen, viilennyksen ja lisälämmön lähteiden etähallinta ominaisuudet internetin ja lähiverkon kautta. Saatavana myös mallit: SWC K/PLUS Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Käyttöveden syöttöventtiiliryhmä + Vaihtoventtiili moottorilla + Varaajaratkaisut

16 SWC-Sarjan kiinteistölämpöpumput Tekniset tiedot Malli SWC 230 PLUS SWC 330 PLUS Energialuokka (55 C + ohjain) A++ A++ Lämmitysteho, kw 22,1 17,6/31,8 Kompressoreita, kpl 1 2 Maksimi antolämpötila, C COP (B0/W35) EN ,3 4,1/4,5 Käyttövesivaraaja, l - - Sähkövastus, kw - - Passiivinen viilennys Lisävaruste Lisävaruste Kylmäaine R407C R407C Kylmäaineen määrä, kg 4,45 6,85 Laitteen paino, kg Kompressorin ottoteho, kw 5,14 7,76 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 16A C-tyyppi 3 x 25A C-tyyppi Sähkönsyöttö, vastus - -

17 SWP 1-sarjan maalämpöpumput (37,2kW 68,5kW) Hiljainen, vain 39dB 1m:n etäisyydellä, (37,2kW) Yksi kompressori Tuottaa jopa 70 C menovettä (H-laitteet) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.0 Ohjain asennettavissa seinälle Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Varustetaan ulkoisilla liuos- ja latauspumpuilla Kytkennät laipoilla laitteen takaa Todella kompakti 1190 x 760 x 961 (P x L x K) Kotelointi täysin irti lämpöpumpun rungosta Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin Saavutettavissa jopa 274kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

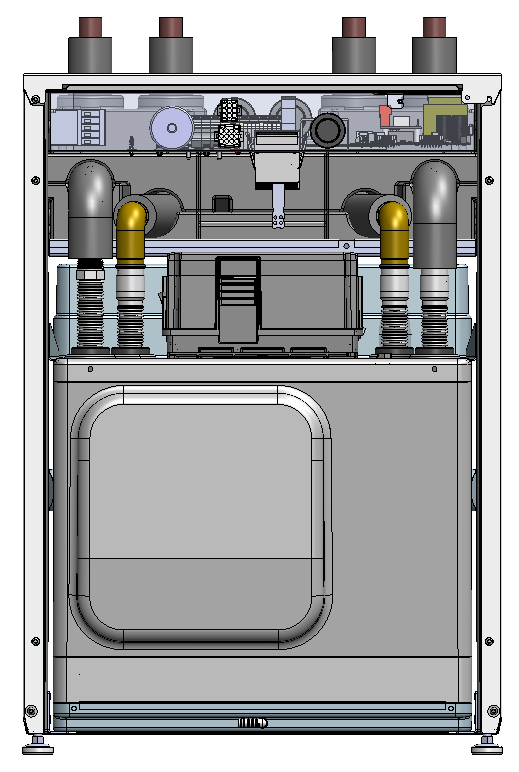

18 SWP 1-sarjan maalämpöpumput (37,2kW 68,5kW) Rakenne

19 SWP 1-sarjan maalämpöpumput Tekniset tiedot Malli SWP 371 SWP 451 SWP 581 SWP 691 SWP 291H SWP 561H Energialuokka (55 C + ohjain) A++ A++ A++ A++ A++ A++ Lämmitysteho, kw 37,2 45,0 57,6 68,5 27,5 53,8 Kompressoreita Maksimi antolämpötila, C COP (B0/W35) 4,8 4,8 4,8 4,6 4,3 4,5 Kylmäaine R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 7,2 8,2 11,2 13,4 6,2 12,8 Laitteen paino, kg Kompressorin ottoteho, kw 7,8 9,4 12,0 14,9 6,4 12,0 Sähkönsyöttö, ohjaus 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A Sähkönsyöttö, kompressori 3 x 32A 3 x 40A 3 x 50A 3 x 50A 3 x 40A 3 x 50A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Pehmokäynnistin Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Paljetasaimet (lisävaruste) IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 Värinän vaimennussokkeli (lisävaruste) Liuos / latauspumput

20 SWP 2-sarjan maalämpöpumput (70kW 161,6kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.0 Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Varustetaan ulkoisilla liuos- ja latauspumpuilla Kaksi kompressoria Tuottaa jopa 65 C menovettä (H-laitteet) Mitat 1400 x 1847 x 865 (P x K x L) Kytkennät laipoilla laitteen takaa Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin Saavutettavissa jopa 646,4kW yhteisteho! Aurinkosähkövalmius

21 SWP 2-sarjan maalämpöpumput Tekniset tiedot Malli SWP 700H SWP 850H SWP 1000H SWP 1100 SWP 1250 SWP 1600 Lämmitysteho, kw ,5 125,1 161,6 Kompressoreita Maksimi antolämpötila, C Kylmäaine R134A R134A R134A R407C R407C R407C Kylmäaineen määrä, kg ,8 20,7 Laitteen paino, kg Kompressorin ottoteho, kw 17,1 20,5 24, ,1 36,7 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 80A 3 x 80A 3 x 100A 3 x 100A 3 x 125A 3 x 125A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Pehmokäynnistin Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Paljetasaimet (lisävaruste) IPFK 50/65 IPFK 50/65 IPFK 50/65 IPFK 50/65 IPFK 65/65 IPFK 65/65 Värinän vaimennussokkeli (lisävaruste) SSR 2 SSR 2 SSR 2 SSR 2 SSR 2 SSR 2 Liuos / latauspumput

22 Varaajat ja sähkövastukset varaajiin TPS-sarjan lämmityksen puskurivaraajat WWS-sarjan käyttövesivaraajat STPS-sarjan puskurivaraajat aurinkokierukalla SWWS-sarjan käyttövesivaraajat aurinkokierukalla WPS-sarjan pieni vesitilanlaajentaja Varaajista valmiit suositukset eri lämpöpumpuille Vastuksista valmiit suositukset eri varaajille Osassa puskurivaraajia irrotettava eriste Käyttövesivaraajat aina kiinteällä eristeellä EHZ-sarjan vastukset lämmityksen puskurivaraajiin EHZI-sarjan vastukset käyttövesivaraajiin Vastuksissa termostaatti ja lämpötilarajoitin

23 TPS/WPS-Varaajat Tekniset tiedot Uutuus! Varaajatyyppi WPS 61 TPS 200 TPS TPS 800 STPS 800 TPS 1500 TPS 2000 Mitat Ø x K (mm) 450 x x x x x x x 2330 Kallistuspituus, mm * 2055* 2230* 2400* Paino, kg Yhteet: lataus ja purku 2 x 1½" 4 x 1½" 8 x 2 8 x 2" 8 x 2" 8 x DN80 8 x DN80 Yhteet: vastus - 1 x 1½" 3 x 1½ 3 x 1½" 3 x 1½" 3 x 1½" 3 x 1½" Vastus EHZ 60 - X X X X X X Vastus EHZ X X X X X Vastus EHZ X X X X Vastus EHZI 45 - X X X X X X Energialuokitus B B B * ilman eristettä

24 WWS/SWWS-Käyttövesivaraajat Tekniset tiedot Uutuus! Varaajatyyppi WWS 202 WWS 303 WWS WWS 405 WWS 507 Mitat Ø x K (mm) 600 x x x x x 1956 Nettotilavuus, l 180, Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1" / 1" 1¼" 1¼" 1¼" 1¼" Kierukka: lämpöpumppu / aurinko 2,28m 2 / - 3,5m 2 / - 3,5m 2 / - 5,0m 2 / - 7,0m 2 / - Maksimi lämpöpumpputeho, kw ~ Yhteet: vastus DN 110* DN 110* DN 110* DN 110* DN 110* + 1½" Vastus EHZI X Vastus EHZI 45F X X X X X Energialuokitus B C A C C * sijoitetaan puhdistusluukkuun Varaajatyyppi SWWS 404 SWWS 506 Mitat Ø x K (mm) 700 x x 1956 Nettotilavuus, l Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1¼" 1¼" Maksimi lämpöpumpputeho, kw Kierukka: lämpöpumppu / aurinko 3,50m 2 / 1,62m 2 4,30m 2 / 1,85m 2 Yhteet: vastus DN 110* + 1½" DN 110* + 1½" Vastus EHZI 45 X X Vastus EHZI 45F X X Energialuokitus C C * sijoitetaan puhdistusluukkuun

25 Asennustarvikepaketit SPP - Keruupuolen paketit SPS - Lämmityspuolen paketit 3 kpl Keruupuolen paketteja 6 kpl Lämmityspuolen paketteja Keruupiirin paketit soveltuvat etanolille tai glykolille Suunniteltu PWZS NORDIC ja SWC ALTERRA-sarjoille

26 Asennustarvikepaketit SPP - Keruupuolen paketit Tyyppi SPP kW SPP kW SPP kW Määrittely Keruupiiri 12-paketti: Paisunta-astia 12l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Keruupiiri 18-paketti: Paisunta-astia 18l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Keruupiiri 24-paketti: Paisunta-astia 24l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari)

27 Asennustarvikepaketit SPS - Lämmityspuolen paketit Tyyppi SPS 25 SPS 35 SPS 50 SPS 80 SPS 100 SPS 140 Määrittely Lämmitys 25-paketti: Paisunta-astia 25l, seinäasennuspanta, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 35-paketti: Paisunta-astia 35l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 50-paketti: Paisunta-astia 50l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 80-paketti: Paisunta-astia 80l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 100-paketti: Paisunta-astia 100l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 140-paketti: Paisunta-astia 140l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari)

28 Lisävarusteet maalämpöpumpuille RBE-huoneohjain (PWZS, SWP 1, Uusi SWC/SW) LUX 2.0-COM-lisäkortti (SWC, SWP 1,2) LUX 2.1-EP-lisäkortti (PWZS, Uusi SWC/SW) USV-vaihtoventtiilit FSW-anturit (varaajaan, shunttaukseen ) FSS-anturit (aurinkokeräimille/varaajaan) EOA-anodit (WWS/SWWS-varaajiin) IPFK-paljetasaimet (SWP-pumppuihin) SSR 2-värinänvaimennussokkeli (SWP 2) Alpha-BAC / Modbus-kiinteistöautomaatio lisenssi 3 vuoden lisämateriaalitakuu kiinteistölämpöpumpuille MLRH 1/3 vastuksen ohjausyksikkö (uusi SWC) FSA elektroninen anodi (PWZS) PWP latauspumput (uusi SW-sarja)

29 Järjestelmäräätälöinti kohteen mukaan Kiinteistölämpöpumput: Hotellit, toimistorakennukset Monipumppuratkaisut tai kiinteistölämpöpumput: Kerrostalot, asunto-osakeyhtiöt Monipumppuratkaisut tai kiinteistölämpöpumput: Teolliset kiinteistöt Pientalopumput: Omakotitalot, paritalot Monipumppuratkaisut: Rivitalot, paritalot

30 Monipumppukytkennät Monipumppukytkentöjä voidaan tehdä maksimissaan neljän lämpöpumpun ryhmissä. Yhdistettävien lämpöpumppujen kompressoreiden määrä täytyy olla sama Mahdolliset yhdistelmäsarjat: SWC 4 SWC 19 ALTERRA SWC 230 PLUS SWP 291H-691 SWC 330 PLUS, SWP 700H-1600 Toimintaperiaate: Kaikki koneet osallistuvat lämmitykseen 1 Slave-pumppu määritetään tarvittaessa myös käyttöveden tuotantoon Luxtronik-ohjain jaksottaa kompressoreiden käynnistyksiä ja käyntiaikoja automaattisesti

31 Monipumppukytkennät Vaatimukset: Verkkokaapeli, RJ 45, ohjainten väliin (kahden pumpun yhdistelmä) Verkkokytkin tarvitaan mikäli enemmän kuin kaksi laitetta tai jos halutaan laitteet AlphaWebetähallintaan (joka pumpusta RJ45 reitittimelle) Edut: Energiatehokkuuden maksimointi Häiriösietoisuus Huolto Vaatimukset kaivoille, varaajille, ja sähköistykselle

32 Etähallinta Etähallinta ilmainen: 5h välein tiedonsiirto, häiriöilmoitukset vakiona. Hälytykset sähköpostilla, optiona SMS (Home + mobile) SMS-optio asiakkaalle kertamaksu Profi-sopimuksella 1h tiedonsiirto ja lähes reaaliaikainen ohjaus (kertakorvaus) Ohjelmistopäivitykset voidaan tehdä netin välityksellä Luxtronik kerää 48h ajalta kaikki lokitiedot (mittaukset, tilatiedot), jotka purkaa joko USB tikulle tai AlphaWebiin. Tilastot seurattavissa AlphaWebin kautta (1 kk ajalta) Mahdollisuus kattaviin ohjauksiin Vakiona BACnet/Modbus kiinteistöväylä joka voidaan aktivoida optiona (kertamaksu/lämpöpumppu) AlphaApp saatavilla ios ja Android järjestelmiin ilmaiseksi Etähallintapalvelin

33 AlphaApp Yhteys lämpöpumppuun joko kotiverkon sisällä tai Alphawebin kautta Kotiverkon sisällä yhteys reaaliaikainen Synkronointiyhteys Alpha-webin kautta riippuu asiakkaan Alpha-web sopimuksesta Lataa heti ilmainen sovellus omasta sovelluskaupastasi! ios App Android App
