Sairaaloiden sähkötekniikan ajankohtaispäivä 2014

Koko: px
Aloita esitys sivulta:

Download "Sairaaloiden sähkötekniikan ajankohtaispäivä 2014"

Transkriptio

1 Sairaaloiden sähkötekniikan ajankohtaispäivä 2014 Potentiaalintasaukset G1 / G2- tiloissa Asennuskäytäntöjä eri sairaaloissa Kari Kaleva Granlund Oy

2 Granlund konserni Avainlukuja 2013 >500 henkilöä Kehityspanos 40 henkilötyövuotta Toimipisteet Toimialoja Sähkö-, tele- ja turvasuunnittelu LVI- ja SPR-suunnittelu Sairaalalaitesuunnittelu Valaistussuunnittelu Energia- ja ympäristökonsultointi Kiinteistöjen ylläpitokonsultointi Kaupallisia ohjelmistoja Manager (Ryhti) Kiinteistöjen ylläpito Designer Laitetiedon hallinta RIUSKA Energia ja olosuhde BSPro IFC välitysohjelma

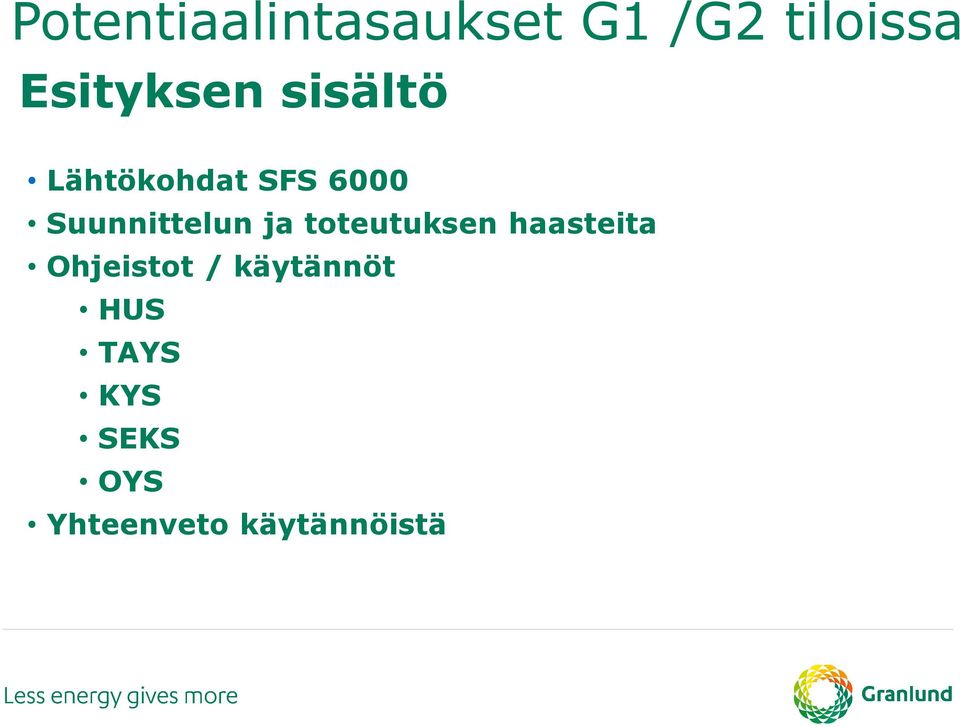

3 Esityksen sisältö Lähtökohdat SFS 6000 Suunnittelun ja toteutuksen haasteita Ohjeistot / käytännöt HUS TAYS KYS SEKS OYS Yhteenveto käytännöistä

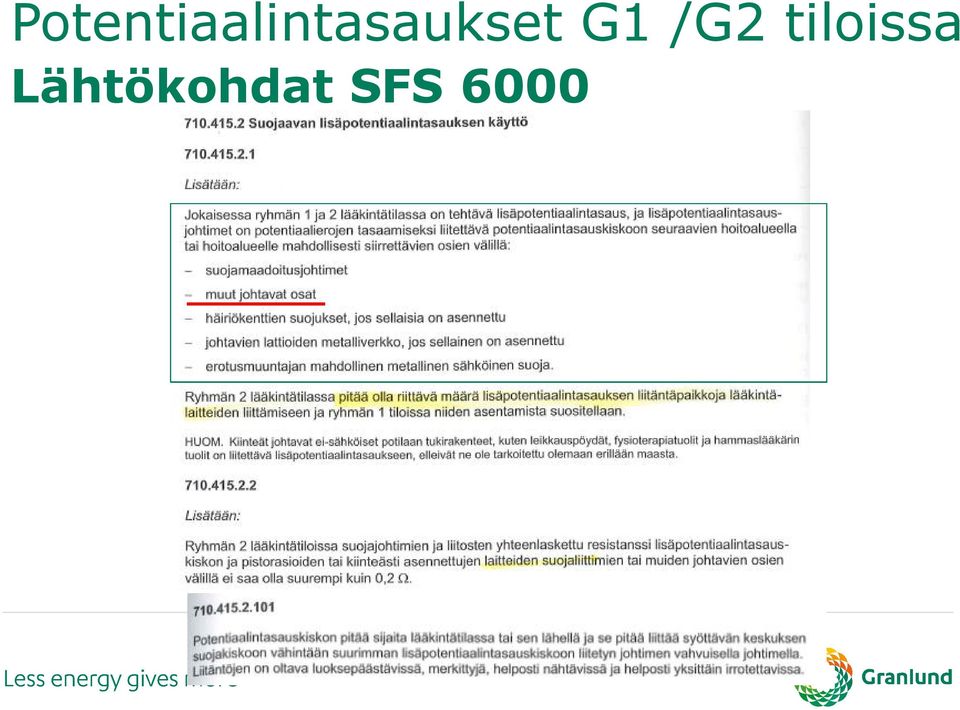

4 Lähtökohdat SFS 6000

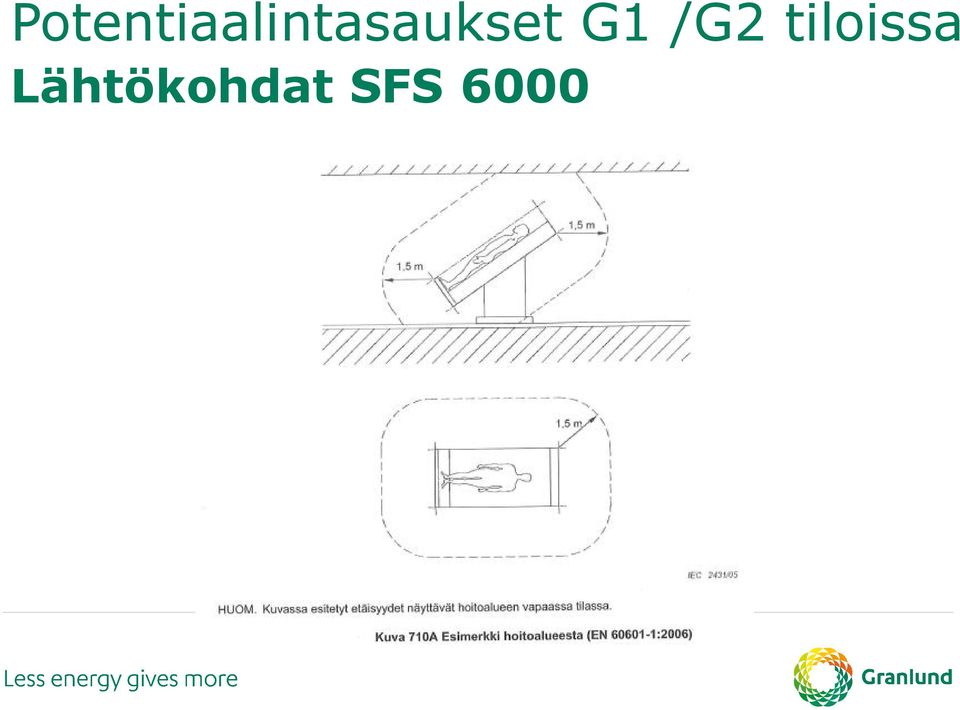

5 Lähtökohdat SFS 6000

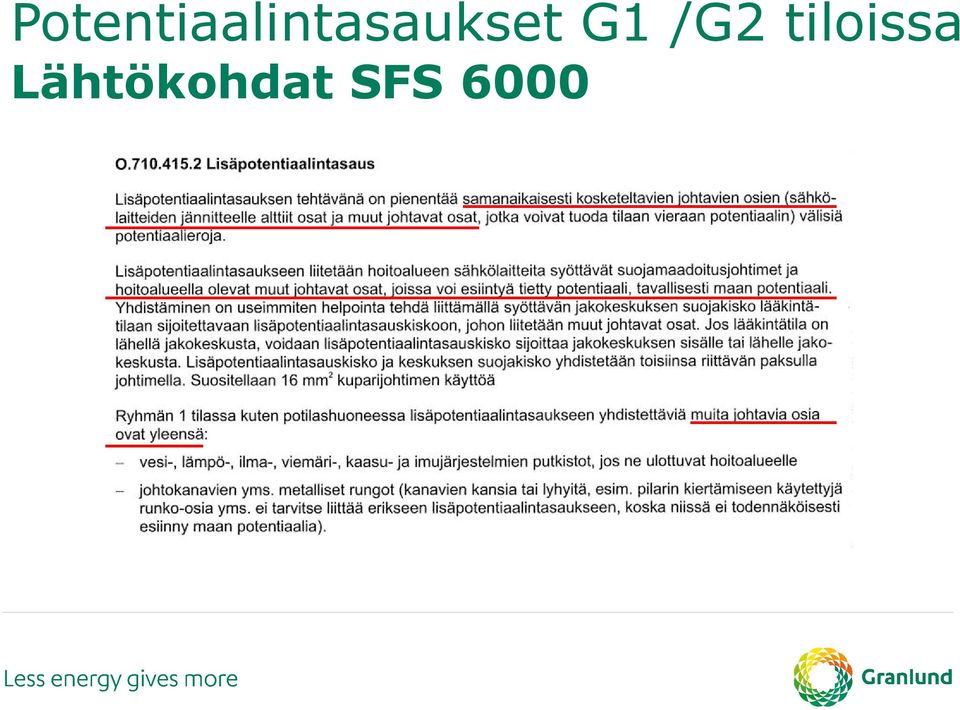

6 Lähtökohdat SFS 6000

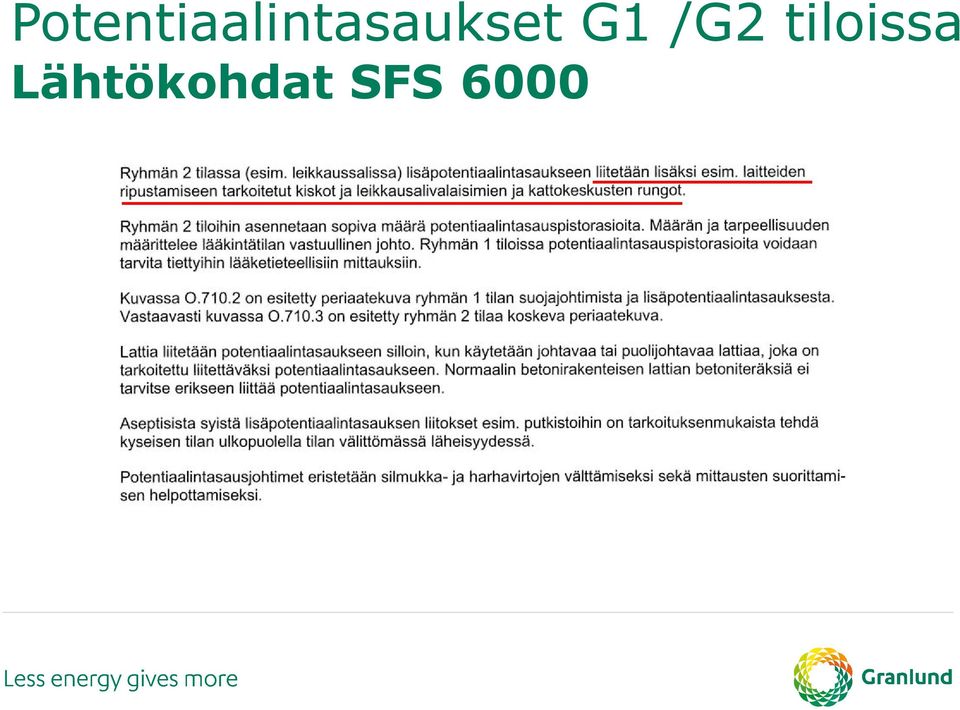

7 Lähtökohdat SFS 6000

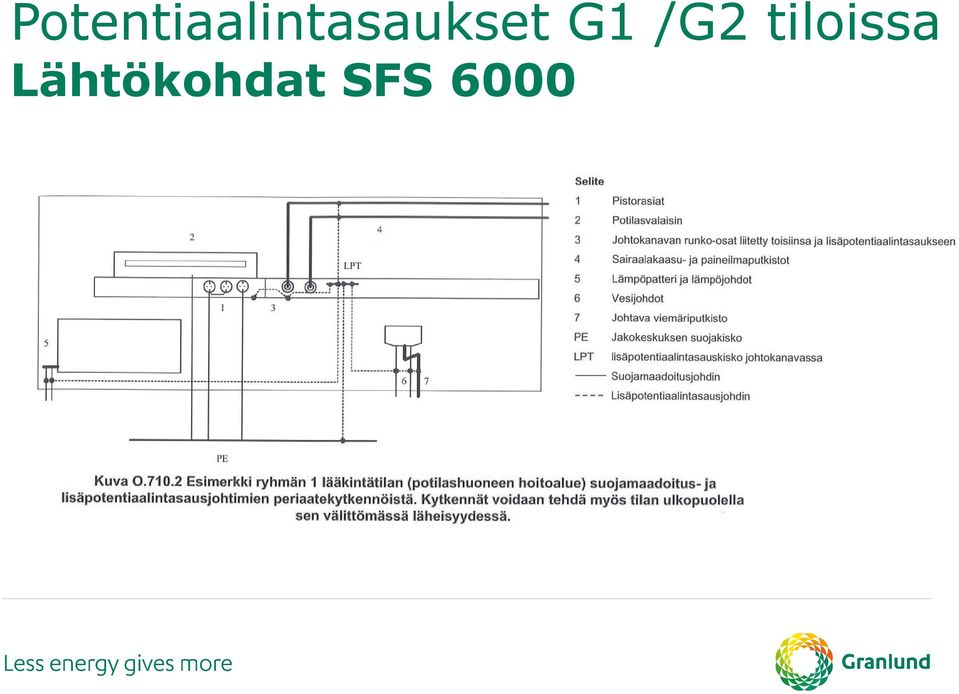

8 Lähtökohdat SFS 6000

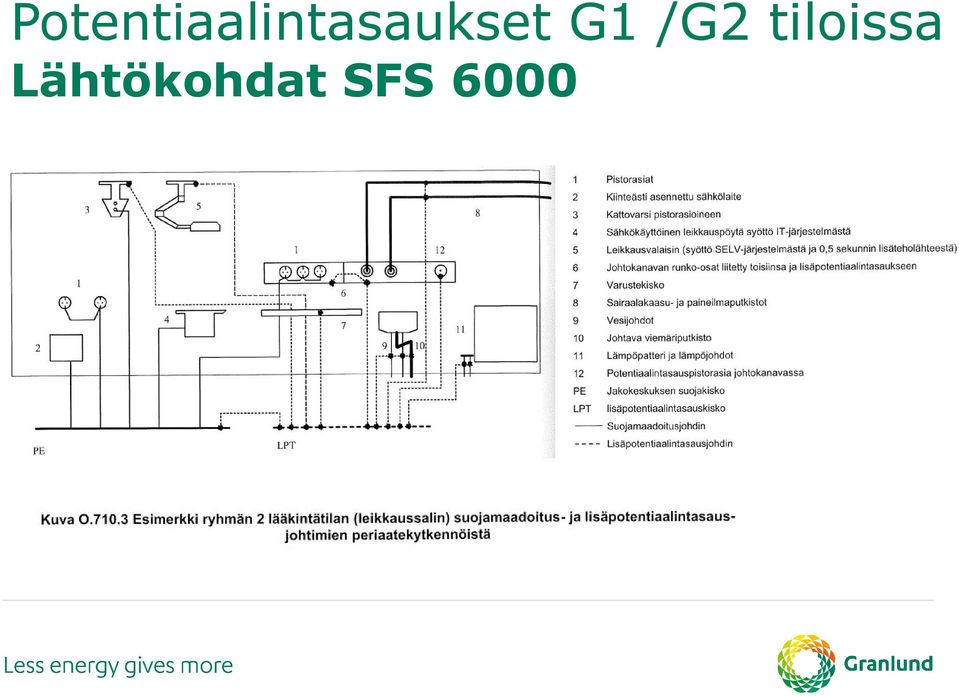

9 Lähtökohdat SFS 6000

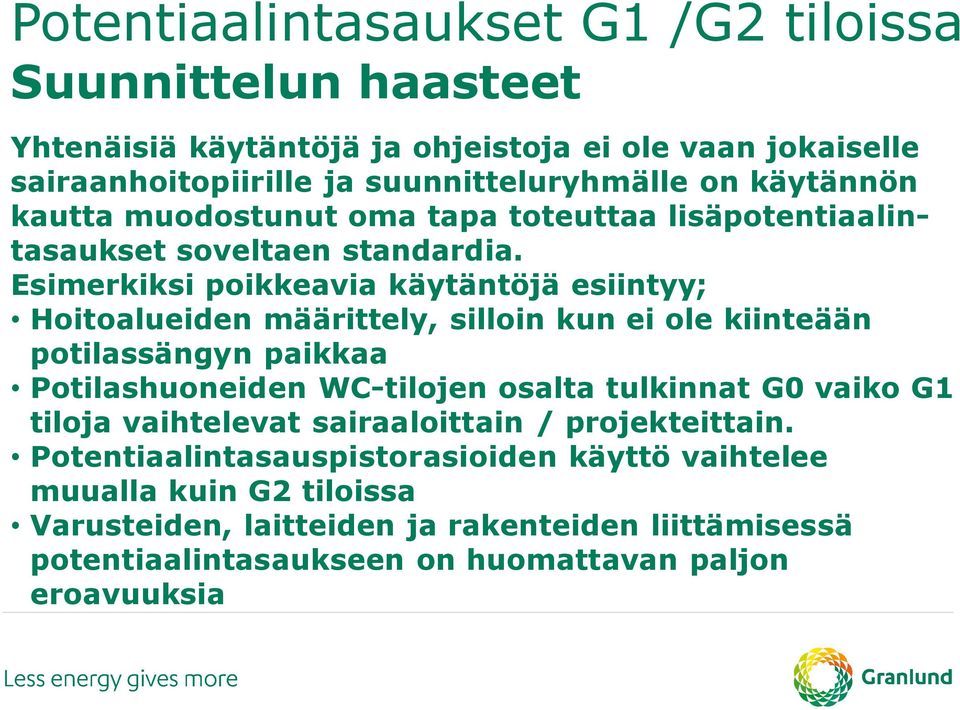

10 Suunnittelun haasteet Yhtenäisiä käytäntöjä ja ohjeistoja ei ole vaan jokaiselle sairaanhoitopiirille ja suunnitteluryhmälle on käytännön kautta muodostunut oma tapa toteuttaa lisäpotentiaalintasaukset soveltaen standardia. Esimerkiksi poikkeavia käytäntöjä esiintyy; Hoitoalueiden määrittely, silloin kun ei ole kiinteään potilassängyn paikkaa Potilashuoneiden WC-tilojen osalta tulkinnat G0 vaiko G1 tiloja vaihtelevat sairaaloittain / projekteittain. Potentiaalintasauspistorasioiden käyttö vaihtelee muualla kuin G2 tiloissa Varusteiden, laitteiden ja rakenteiden liittämisessä potentiaalintasaukseen on huomattavan paljon eroavuuksia

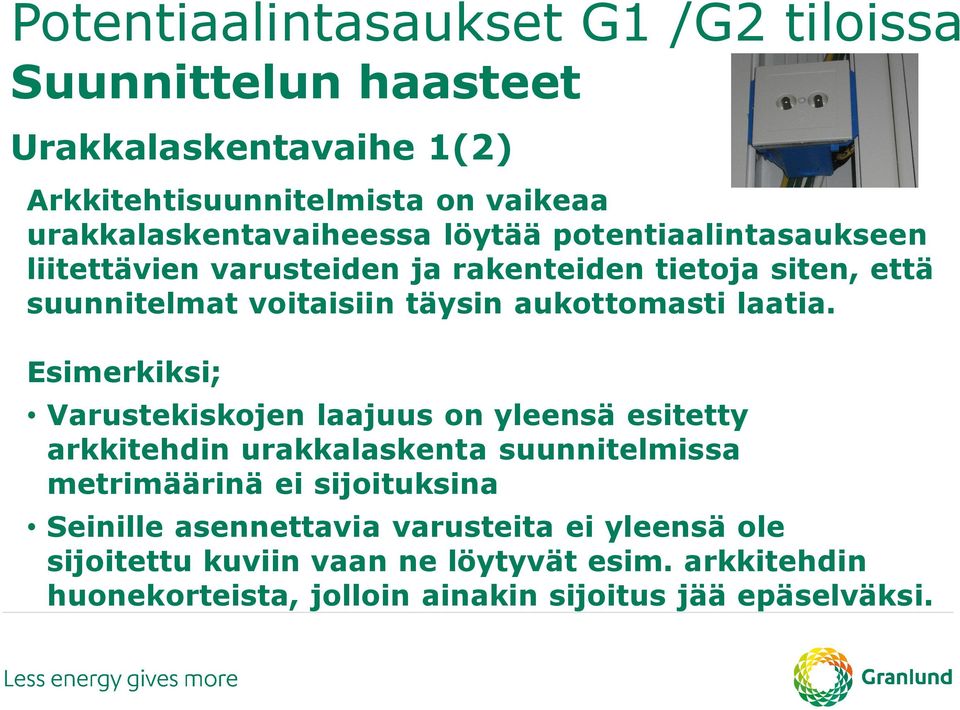

11 Suunnittelun haasteet Urakkalaskentavaihe 1(2) Arkkitehtisuunnitelmista on vaikeaa urakkalaskentavaiheessa löytää potentiaalintasaukseen liitettävien varusteiden ja rakenteiden tietoja siten, että suunnitelmat voitaisiin täysin aukottomasti laatia. Esimerkiksi; Varustekiskojen laajuus on yleensä esitetty arkkitehdin urakkalaskenta suunnitelmissa metrimäärinä ei sijoituksina Seinille asennettavia varusteita ei yleensä ole sijoitettu kuviin vaan ne löytyvät esim. arkkitehdin huonekorteista, jolloin ainakin sijoitus jää epäselväksi.

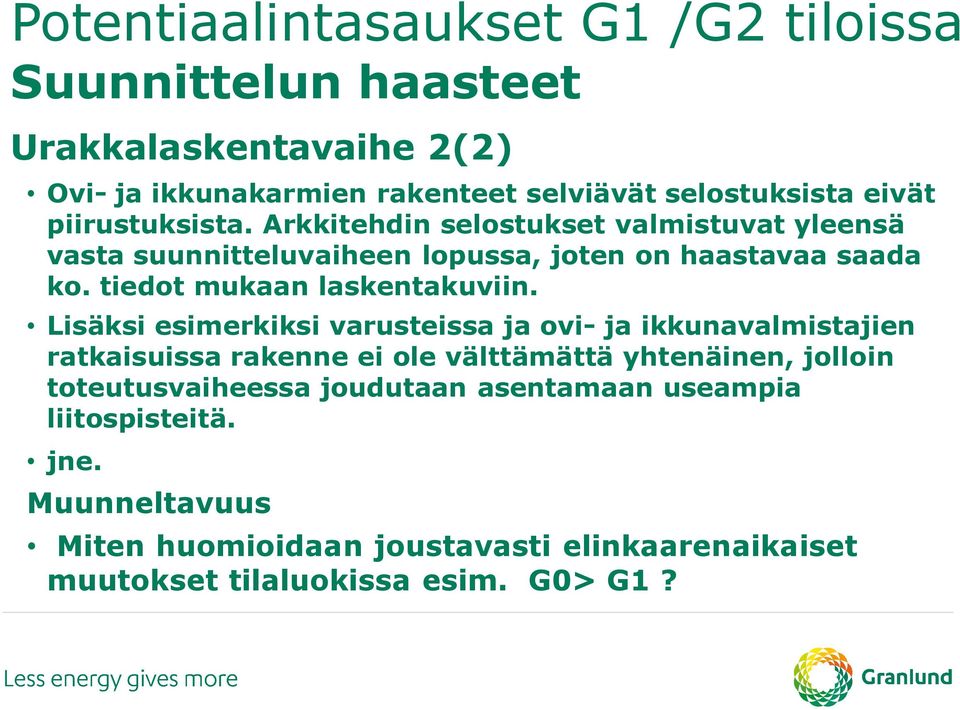

12 Suunnittelun haasteet Urakkalaskentavaihe 2(2) Ovi- ja ikkunakarmien rakenteet selviävät selostuksista eivät piirustuksista. Arkkitehdin selostukset valmistuvat yleensä vasta suunnitteluvaiheen lopussa, joten on haastavaa saada ko. tiedot mukaan laskentakuviin. Lisäksi esimerkiksi varusteissa ja ovi- ja ikkunavalmistajien ratkaisuissa rakenne ei ole välttämättä yhtenäinen, jolloin toteutusvaiheessa joudutaan asentamaan useampia liitospisteitä. jne. Muunneltavuus Miten huomioidaan joustavasti elinkaarenaikaiset muutokset tilaluokissa esim. G0> G1?

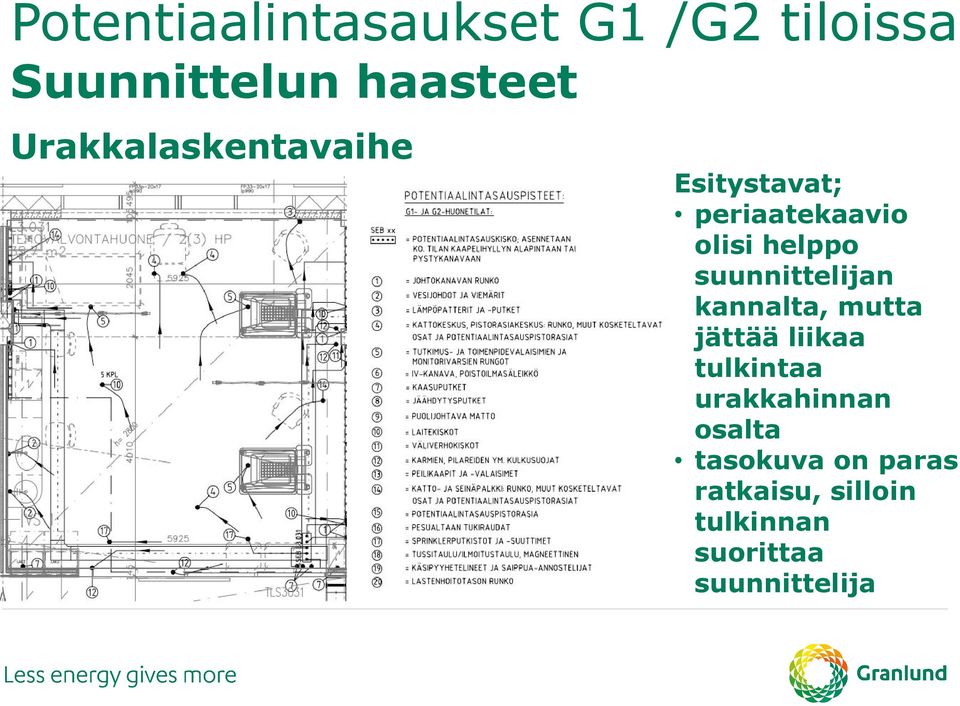

13 Suunnittelun haasteet Urakkalaskentavaihe Esitystavat; periaatekaavio olisi helppo suunnittelijan kannalta, mutta jättää liikaa tulkintaa urakkahinnan osalta tasokuva on paras ratkaisu, silloin tulkinnan suorittaa suunnittelija

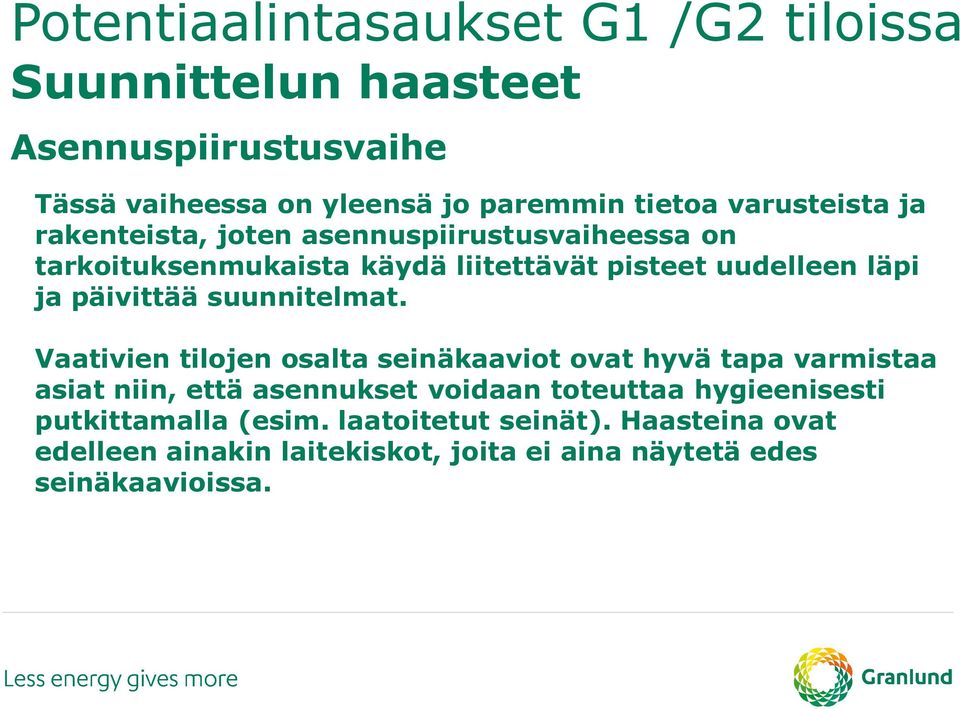

14 Suunnittelun haasteet Asennuspiirustusvaihe Tässä vaiheessa on yleensä jo paremmin tietoa varusteista ja rakenteista, joten asennuspiirustusvaiheessa on tarkoituksenmukaista käydä liitettävät pisteet uudelleen läpi ja päivittää suunnitelmat. Vaativien tilojen osalta seinäkaaviot ovat hyvä tapa varmistaa asiat niin, että asennukset voidaan toteuttaa hygieenisesti putkittamalla (esim. laatoitetut seinät). Haasteina ovat edelleen ainakin laitekiskot, joita ei aina näytetä edes seinäkaavioissa.

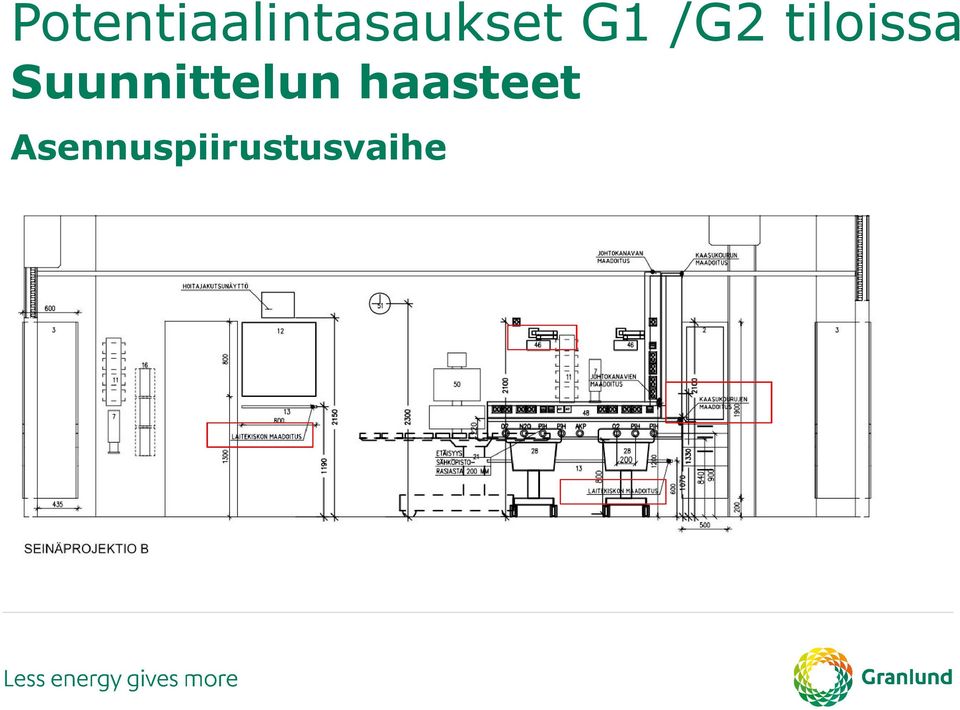

15 Suunnittelun haasteet Asennuspiirustusvaihe

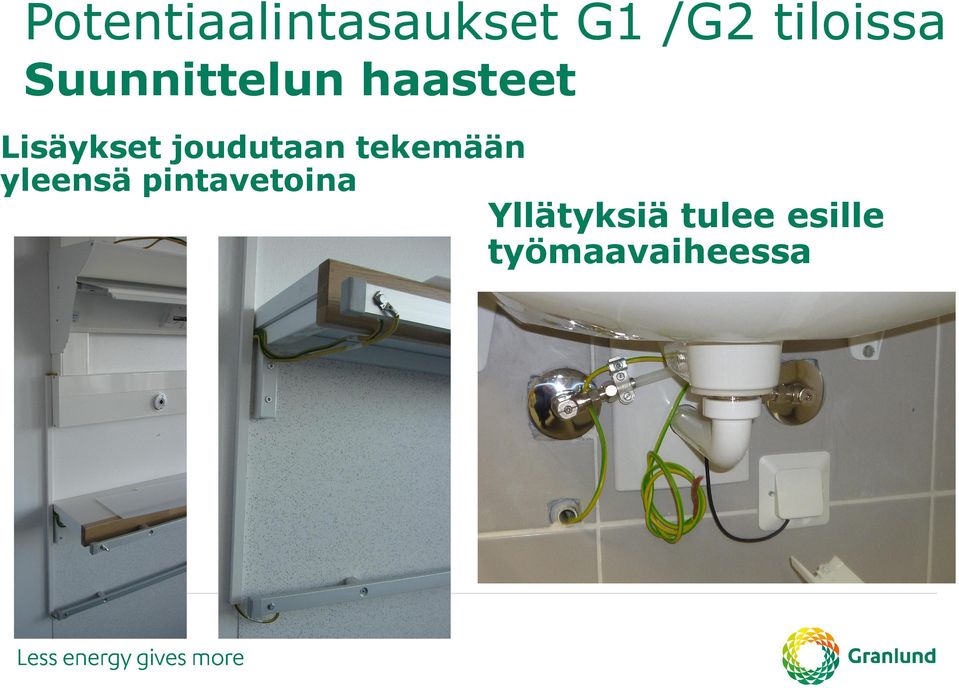

16 Potentiaalintasaukset G1 /G2 tiloissa Suunnittelun haasteet Lisäykset joudutaan tekemään yleensä pintavetoina Yllätyksiä tulee esille työmaavaiheessa

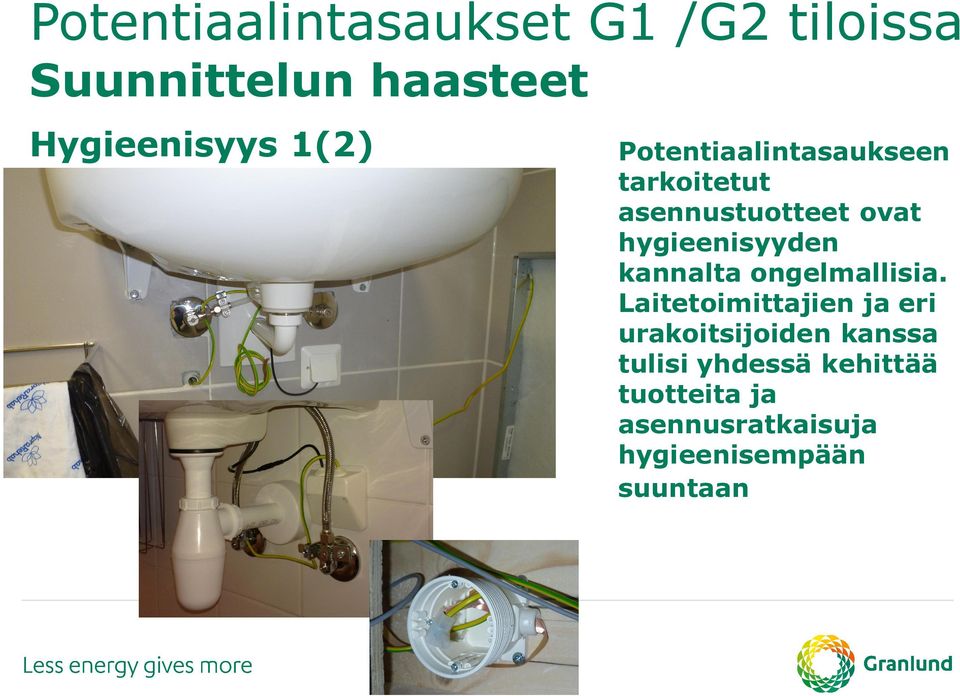

17 Potentiaalintasaukset G1 /G2 tiloissa Suunnittelun haasteet Hygieenisyys 1(2) Valokuvat Potentiaalintasaukseen tarkoitetut asennustuotteet ovat hygieenisyyden kannalta ongelmallisia. Laitetoimittajien ja eri urakoitsijoiden kanssa tulisi yhdessä kehittää tuotteita ja asennusratkaisuja hygieenisempään suuntaan

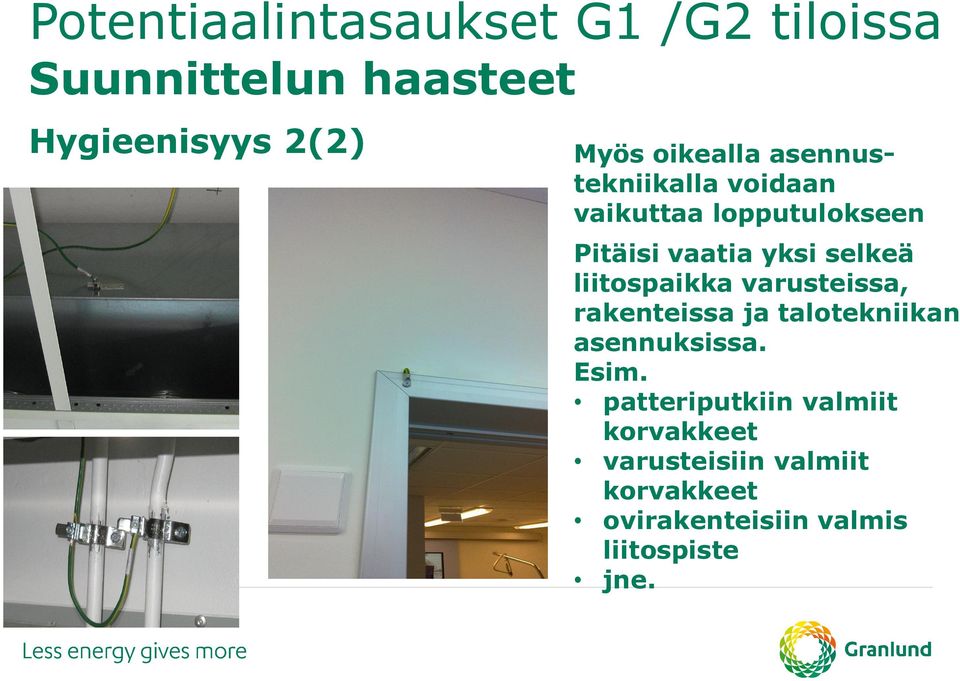

18 Suunnittelun haasteet Hygieenisyys 2(2) Myös oikealla asennustekniikalla voidaan vaikuttaa lopputulokseen Pitäisi vaatia yksi selkeä liitospaikka varusteissa, rakenteissa ja talotekniikan asennuksissa. Esim. patteriputkiin valmiit korvakkeet varusteisiin valmiit korvakkeet ovirakenteisiin valmis liitospiste jne.

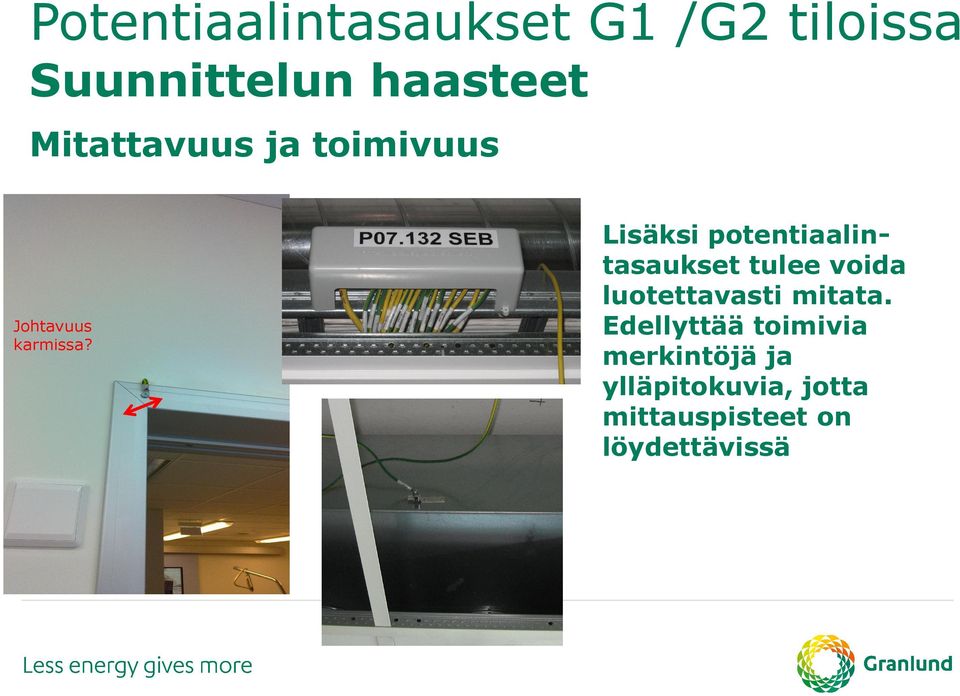

19 Potentiaalintasaukset G1 /G2 tiloissa Suunnittelun haasteet Mitattavuus ja toimivuus Johtavuus karmissa? Lisäksi potentiaalintasaukset tulee voida luotettavasti mitata. Edellyttää toimivia merkintöjä ja ylläpitokuvia, jotta mittauspisteet on löydettävissä

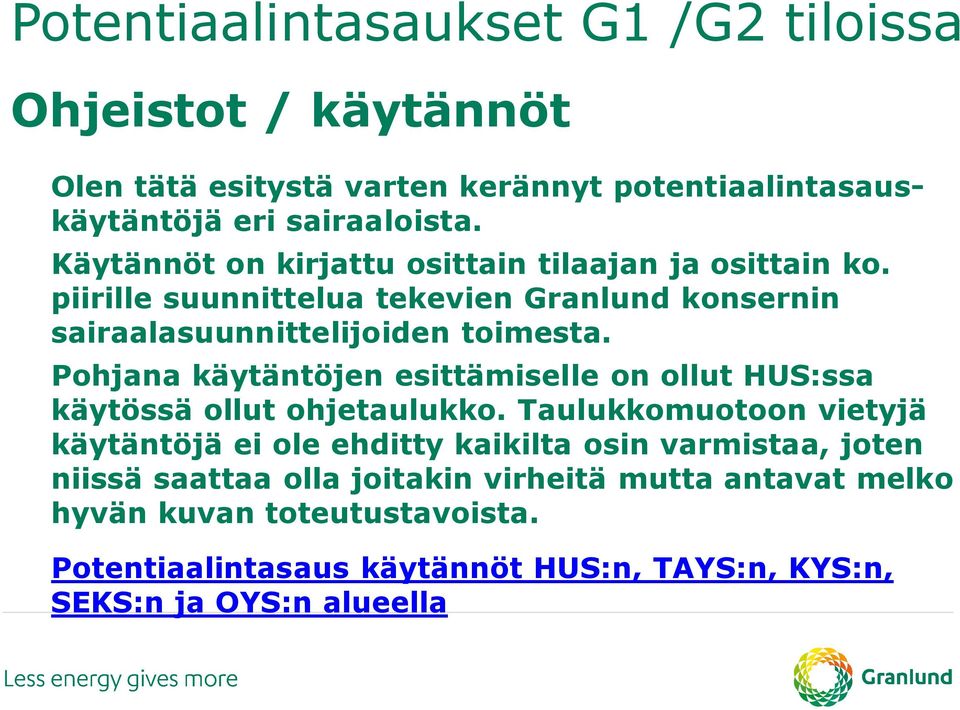

20 Ohjeistot / käytännöt Olen tätä esitystä varten kerännyt potentiaalintasauskäytäntöjä eri sairaaloista. Käytännöt on kirjattu osittain tilaajan ja osittain ko. piirille suunnittelua tekevien Granlund konsernin sairaalasuunnittelijoiden toimesta. Pohjana käytäntöjen esittämiselle on ollut HUS:ssa käytössä ollut ohjetaulukko. Taulukkomuotoon vietyjä käytäntöjä ei ole ehditty kaikilta osin varmistaa, joten niissä saattaa olla joitakin virheitä mutta antavat melko hyvän kuvan toteutustavoista. Potentiaalintasaus käytännöt HUS:n, TAYS:n, KYS:n, SEKS:n ja OYS:n alueella

21 G1- JA G2-TILALUOKAN LÄÄKINTÄTILOJEN LISÄPOTENTIAALINTASAUKSET / LPT HUS-käytännöt TAYS-käytännöt KYS-käytännöt SEKS-käytännöt OYS-käytännöt Varuste / rakenne Materiaali Varusteet: Väliverhokiskot alumiini X X X X X X X X X X X Ikkuna verhokiskot alumiini / metalli X X X X X Sähkökäyttöiset pimennysverhot X X X X X X Laitekiskot alumiini X X X X X X X X X X X X X X X Ilmoitustaulu lino/kangas alum.kehys X X X X Tussitaulu / Ilmoitustaulu alumiinikehys X X X X X Inva-wc:n käsituet metalli X X X X X X X X X Käsikaide inva-wc:n ovessa metalli X X X X X Pesualtaan tukiraudat metalli X X X X X X X X X X Vaatekoukut X X X X X X X Käsinelaatikkoteline rst-lanka, tai muovi X X X X X X X WC-harjateline metalli X X X X X WC-paperiteline X X X X X Suihkuistuimen runko X X X X X X X X X X Lastenhoitotason runko X X X X X X X X X X X Siivousvälineteline X X X X X

22 G1- JA G2-TILALUOKAN LÄÄKINTÄTILOJEN LISÄPOTENTIAALINTASAUKSET / LPT HUS-käytännöt TAYS-käytännöt KYS-käytännöt SEKS-käytännöt OYS-käytännöt Varuste / rakenne Materiaali Varusteet: Peili metallikannakkeet X X X X X Peilikaappi, ei valaisinta metallirunko X X X X X X X X X X Peilikaappi + valaisin metallirunko X X X X X X X X X X X X Pesuainekori rst-lanka X X X X X Desinfiointiaineannostelija rst-lanka X X X X X Jätepussiteline rst-lanka X X X X X Käsipyyheteline metallia X X X X X Saippua-annostelija/suihkutilat metallia X X X X X Saippua-automaatti metallia X X X X X Mukiteline metallia X X X X X Jätepussiteline 2 (kannella) metallia X X X X X Liukupatjateline metallia X X X X X Letkuteline metallia X X X X X Lankakori rst-lanka X X X X X X Hoitajakutsulangan kannatin metallia X X X X X RTG-valotaulut X X X X X X X X X X Paperilakanateline metallia X X X X X X X Sädesuojateline metallia X X X X X X X Tippakoukku X X X X X Potilasvalaisin metallia X X X X X Monipalvelupääte X X X X X X X X X X X

23 G1- JA G2-TILALUOKAN LÄÄKINTÄTILOJEN LISÄPOTENTIAALINTASAUKSET / LPT HUS-käytännöt TAYS-käytännöt KYS-käytännöt SEKS-käytännöt OYS-käytännöt Varuste / rakenne Materiaali Rakenteet: Hyllyt ja/tai kannakkeet laminaatti/metalli X X X X X X X X Pöytien rakenteet metalli X X X X X X X X X X Katon runkorakenteet metalli X X X X X X X Ikkunankarmit metalli X X X X X X X Puolijohtava matto muovi X X X X X X X X X X X X X Törmäysuojat ja listat metalli X X X X X X X X X X Oviympäristö: karmien kulmasuojat metalli X X X X X X X X X X X oven potkulevy metalli X X X X X ovensulkija metalli X X X X X IV-säleikkö ovessa metalli X X X X X

24 G1- JA G2-TILALUOKAN LÄÄKINTÄTILOJEN LISÄPOTENTIAALINTASAUKSET / LPT HUS-käytännöt TAYS-käytännöt KYS-käytännöt SEKS-käytännöt OYS-käytännöt Varuste / rakenne Materiaali Talotekniikka-asennukset Johtokanavan runko X X X X X X X X X X X X X X X Tutkimus- ja X X X X X X X X X X X X X X X Kattovarsien rungot X X X X X X X X X X X X X IV-kanavat metalli X X X X X X X X X X X X X X X Vesijohdot metalli X X X X X X X X X X X X X X X Pesualtaan viemäri metalli X X X X X X X X X X X X X X X Kaasuputket metalli X X X X X X X X X X X X X X X Jäähdytysputket metalli X X X X X X X X X X X X X X X Lämpöpatterit ja -putket metalli X X X X X X X X X X X X X X X Kattokeskukset X X X X X X X X X X X X X X X Sähkökeskukset X X X X X X X X X X X X X X X Sähkökeskus (-kset) G1 tai G2 X X X X X X X X X X X X X X X

25 Esitys käytäntöjen yhteensovittamiseksi Ehdotan, että SSTY:n sähköjaoksen johdolla lähdettäisiin kehittämään yhtenäisempiä käytäntöjä lääkintätilojen potentiaalintasausratkaisuiden toteuttamiseksi Suomessa. Hankkeeseen voisi kytkeä esim. opinnäytetyön suorituksen

26 Kiitos
