1 1/45 KARHULANVAARAN KOULU Huoneseloste, 1. krs Huoneselosteessa on täytetty vain ne ruudut, joihin kohdistuu muutoksia. lyhenteet: s = sähköurakka lv= lämpö- ja vesiurakka iv = ilmastointiurakka kh = käyttäjän hankinta

2 2/45 SISÄLLYSLUETTELO 100 PRH KÄYTÄVÄ VAR/KOPIO... Virhe. Kirjanmerkkiä ei ole määritetty. 103 RAUHOITTUMINEN TERAPIA SIIVOUSKESKUS OPETUSTILA ET WC... Virhe. Kirjanmerkkiä ei ole määritetty. 110 OPE / NEUV TERVEYDENHOITAJA WC WC WC PUKEUTUMISTILA HK TAUKO / LEIVONTA OPETUSTILA TK PRH RAVINTOLA ASTIANPESU TSTO VALMISTUSKEITTIÖ KUIVAVAR... Virhe. Kirjanmerkkiä ei ole määritetty. 127 SK... Virhe. Kirjanmerkkiä ei ole määritetty. 128 KÄYTÄVÄ KANSLIA HK TAUKO TYÖTILA , 136 WC OPETUSTILA OPETUSTILA , 146 KÄYTÄVÄ JAKOTILA ,243,244,245 WC OPETUSTILA OPETUSTILA OPETUSTILA OPETUSTILA ,152 AULA KÄYTÄVÄ ESIKOULU AUDITORIO... Virhe. Kirjanmerkkiä ei ole määritetty. 157 OPETUSTILA WC RYHMÄTILA... 44

3 3/ KK... Virhe. Kirjanmerkkiä ei ole määritetty. 204 ESIKOULUN PARVI... 45

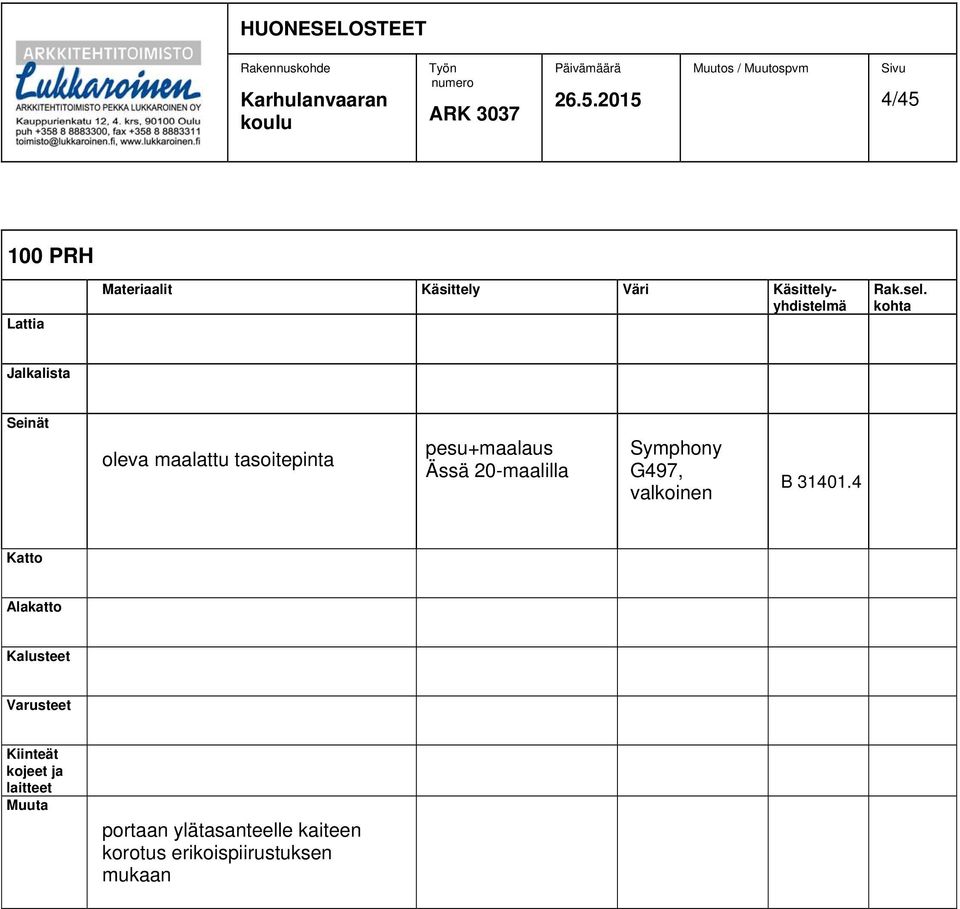

4 4/ PRH portaan ylätasanteelle kaiteen korotus erikoispiirustuksen mukaan

5 5/ KÄYTÄVÄ olevan vinyylilaatan purku, liimajäämien poisto kevyellä jyrsinnällä, matala-alkalinen tasoite + muovimatto puujalkalistan purku Upofloor Zero 5764 Upofloor JL harmaa porrashuoneen ja käytävän välinen seinä puretaan, tilalle pariovi käytävän ovi: oviselosteen mukaan

6 6/ RAUHOITTUMINEN uusi db-ovi oviselosteen mukaan ikkunaan turvakalvo Huom. tilassa ei saa olla mitään rikottavaa tai irrotettavaa

7 7/ TERAPIA

8 8/ SIIVOUSKESKUS Olevan muovimaton purku. Kevyt jyrsintä, lattian tasoitus matalaalkalisella tasoitteella, paikallinen kaato lattiakaivoon, uuden muovimaton asennus. muovimaton nosto seinälle 100mm allastason kohdalle laatoitus, korkeussuunnassa 8 laattaa, leveyssuunnassa 7 laattaa Ässä 20- maalilla 150x150mm Upofloor Kitka 4090, sauma marmorin B rst-hyllyt 400 mm, 5 kpl pohjakuvan mukaan, seinälistat 2000mm, vahvistetut kannattimet, esim Sovella RST-allastaso Inari 1000, Franke Oy välineteline Hanituote 3120 saippua-annostelija Hanituote 3046 roskapussiteline Hanituote 3116 koukusto Hanituote 6640 kuivausteline Hanituote 3076 käsipyyhekaappi Hanituote 5510 lattiakaivo (LV) hana (LV)

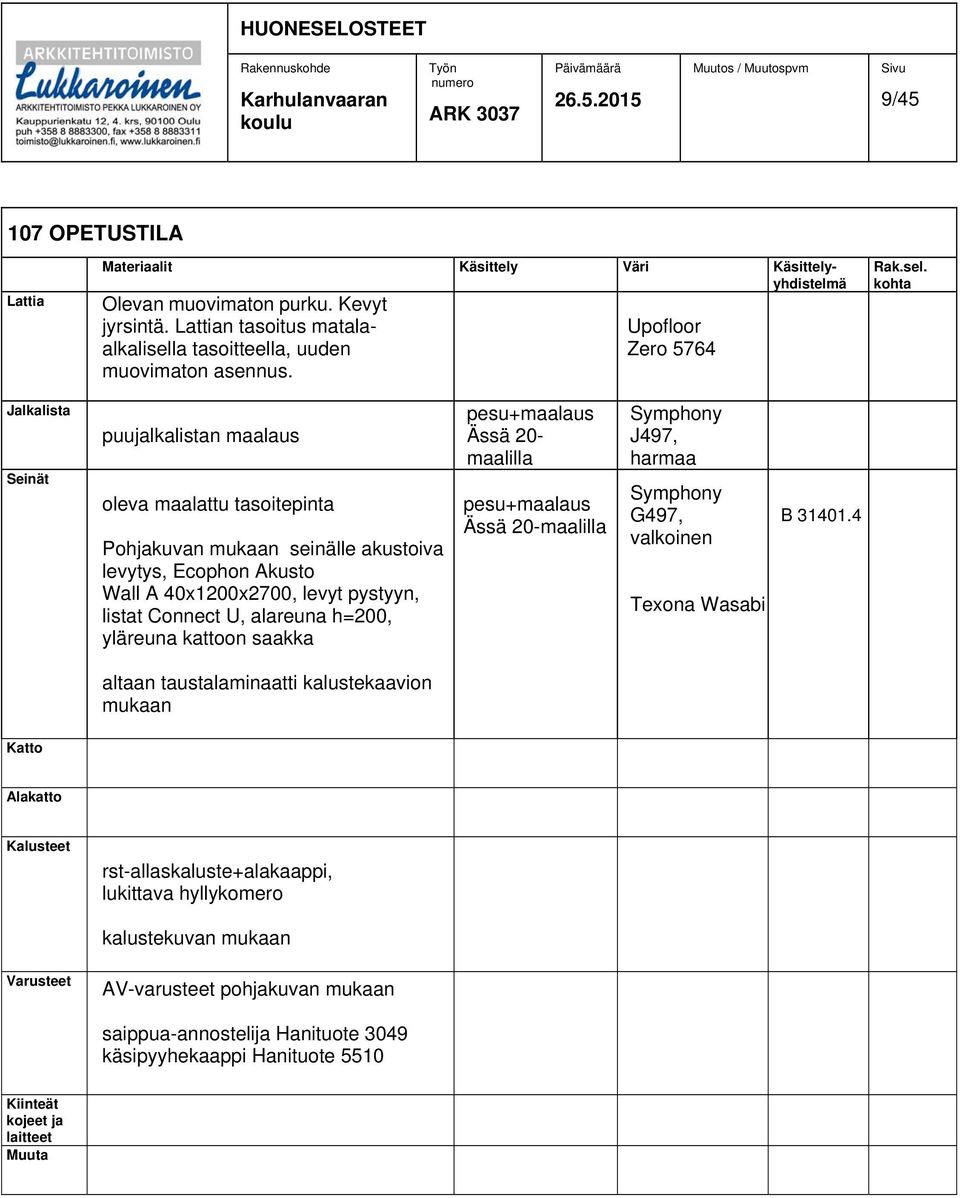

9 9/ OPETUSTILA Olevan muovimaton purku. Kevyt jyrsintä. n tasoitus matalaalkalisella tasoitteella, uuden muovimaton asennus. Upofloor Zero 5764 puujalkalistan maalaus Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Ässä 20- maalilla J497, harmaa Texona Wasabi altaan taustalaminaatti kalustekaavion mukaan rst-allaskaluste+alakaappi, lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510

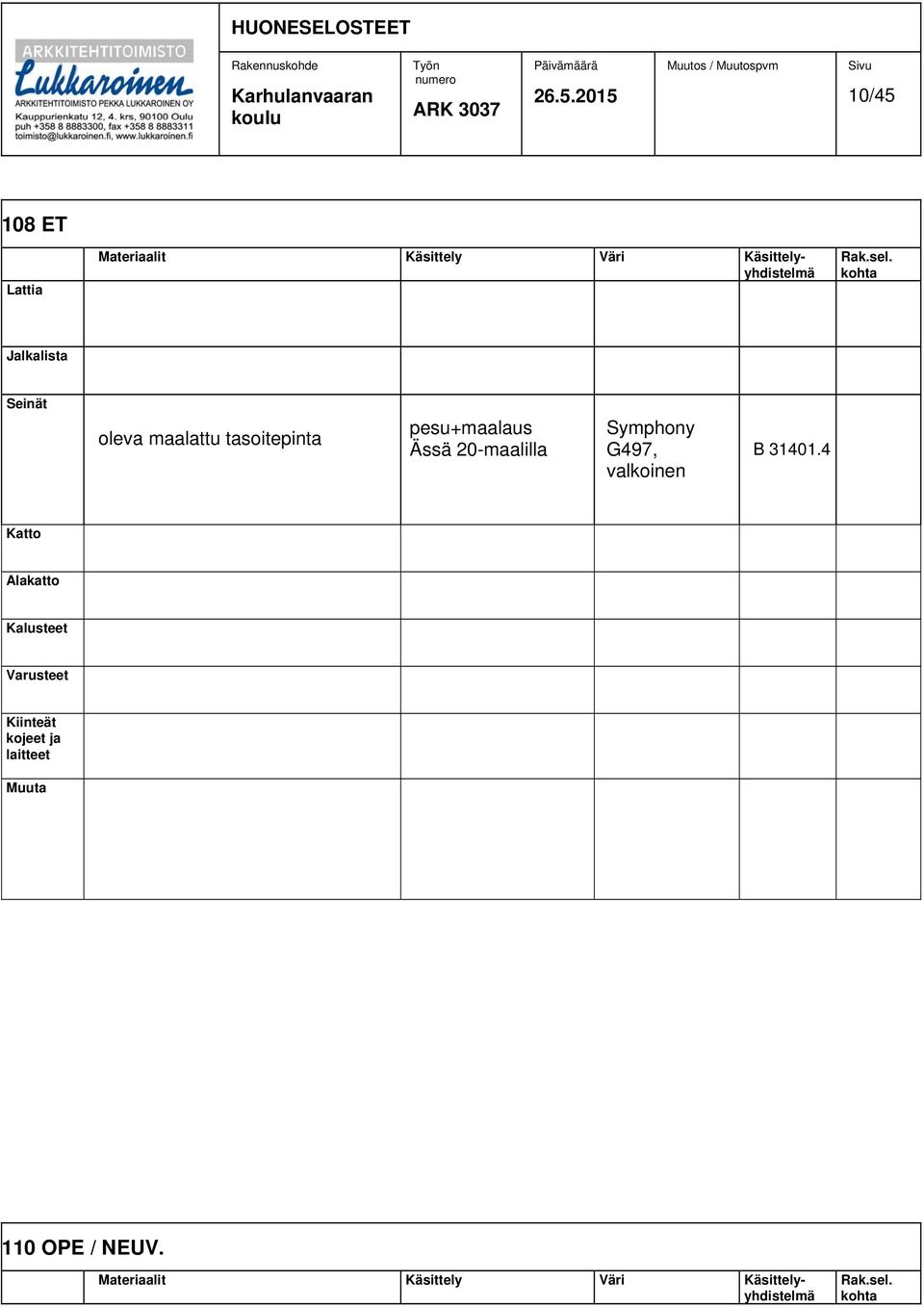

10 10/ ET 110 OPE / NEUV.

11 11/45

12 12/ TERVEYDENHOITAJA

13 13/ WC saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 wc-paperiteline Hanituote 3165 peili 450*1000 mm. J-listakiinnitys, alumiini

14 14/ WC wc-seinäkkeen purku vesieristys, seinien laatoitus lattiasta kattoon laatta 150x150mm, sauma marmorin saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 wc-paperiteline Hanituote 3165 peili 450*1000 mm. J-listakiinnitys, alumiini

15 15/ WC vesieristys, seinien laatoitus lattiasta kattoon laatta 150x150mm, sauma marmorin hyllyjen purku siivoustilavarusteiden purku wc-istuin (LV) pesuallas (LV) saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 wc-paperiteline Hanituote 3165 peili 450*1000 mm. J- listakiinnitys, alumiini

16 16/ PUKEUTUMISTILA komeroiden purku oppilasnaulakot 2 kpl kalustekaavion mukaan

17 17/ HK TAUKO / LEIVONTA uusi oviaukko pohjakuvan mukaan keittiökalusteet kalustekaavion mukaan uusi ovi: oviselosteen mukaan

18 18/ OPETUSTILA puujalkalistan maalaus Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Texona Wasabi altaan taustalaminaatti kalustekaavion mukaan olevan kaapiston purku rst-allaskaluste+alakaappi, lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 varaus sähköisille pimennysverhoille

19 19/ TK uusi kuramatto Leijona 20mm harmaa

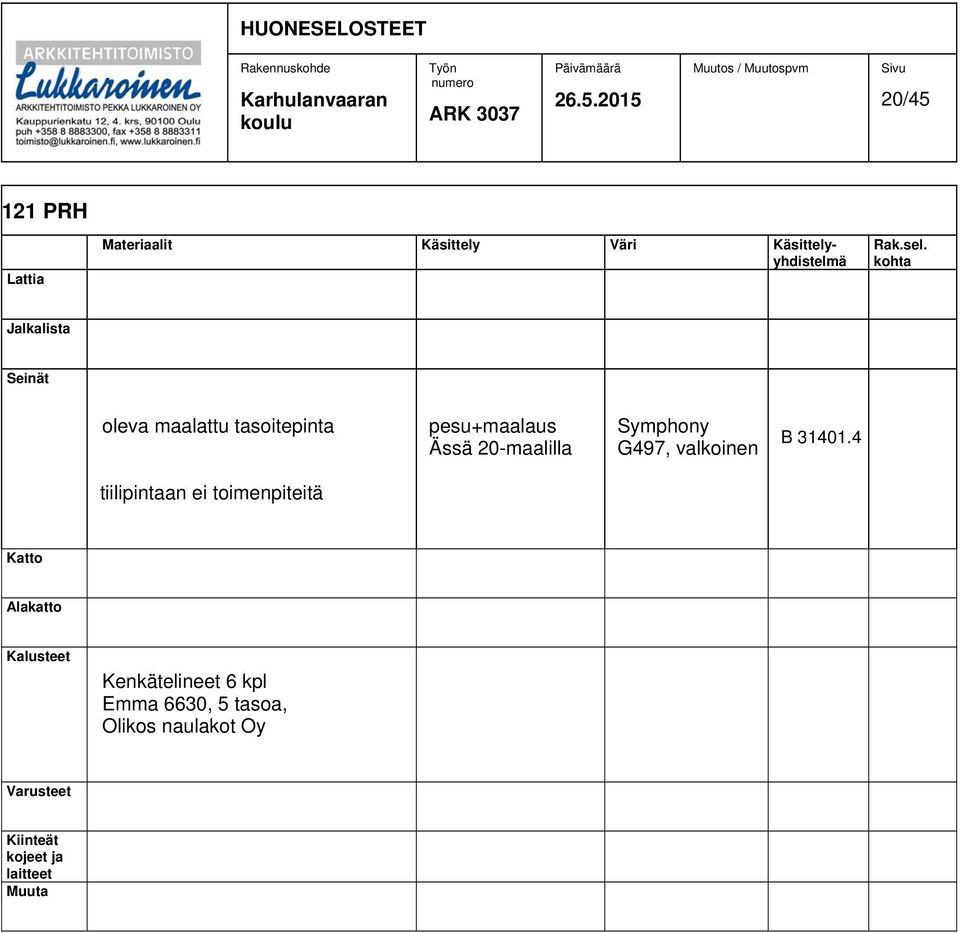

20 20/ PRH tiilipintaan ei toimenpiteitä Kenkätelineet 6 kpl Emma 6630, 5 tasoa, Olikos naulakot Oy

21 21/ RAVINTOLA puujalkalistan maalaus J497, harmaa olevat maalatut palkit

22 22/ ASTIANPESU

23 23/ TSTO

24 24/ VALMISTUSKEITTIÖ uudet kylmä- ja pakastehuoneet tuodaan kirkonkylän lta. kuivavaraston oviseinä kalusteiden purku kylmiöiden ja kuivavaraston tieltä

25 25/ KÄYTÄVÄ puujalkalistan purku Upofloor JL harmaa Pohjakuvan mukaan seinälle akustoivat levytykset, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200,yläreuna kattoon saakka värit Wasabi ja Mustard vuorotellen oppilasnaulakot 2 kpl kalustekaavion mukaan

26 26/ KANSLIA olevan akryylimassapinnoitteen jyrsintä, lattiakaivojen ja sähköputkitusten tulppaus, itsestään siliävä matala-alkalinen tasoite + muovimatto Upofloor Zero 5704 Upofloor JL harmaa muurattu kalkkihiekkakivi + tasoitus uudismaalaus: pohjamaali+ Ässä 20-maali 2x A uudet alakatot: Esim. Ecophon Focus E, T-listakannatus, levykoko 600x600 White Frost ovi: oviselosteen mukaan

27 27/ HK TAUKO olevan akryylimassapinnoitteen jyrsintä, lattiakaivojen ja sähköputkitusten tulppaus, itsestään siliävä matala-alkalinen tasoite + muovimatto Upofloor Zero 5704 Upofloor JL harmaa uudet seinät: muurattu kalkkihiekkakivi + tasoitus uudismaalaus: pohjamaali+ Ässä 20-maali 2x. Kanslian vastaisen seinä uudismaalaus: pohjamaali+ Tikkurila Harmony 2x H499, harmaa A A Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Texona Sea Salt alakattojen ja huuvien purku oleva betonipinta+ pölynsidontamaalaus uudet alakatot: Esim. Ecophon Focus E, T-listakannatus, levykoko 600x600, otsapinta kipsilevyä keittiökaluste erillispiirustuksen mukaan Peili 600*1500, J-lista kiinnitys, luonnonvärinen alumiini, seinänaulakko Formwerk Camouflage, harmaa keittiö erillispiirustuksen mukaan ovet: oviselosteen mukaan White Frost

28 28/ TYÖTILA lattiapinnoitteen ja lämmöneristyskerrosten purku, kevyt jyrsintä + itsestään siliävä matala-alkalinen tasoite + muovimatto Upofloor Zero 5704 Upofloor JL60 kylmiö- ja varastotilojen seinien purku pohjakuvan mukaan 412 harmaa uudet seinät: muurattu kalkkihiekkakivi + tasoitus uudismaalaus: pohjamaali+ Ässä 20-maali 2x A Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Texona Sea Salt alakattojen purku oleva betonipinta+ pölynsidontamaalaus uudet alakatot: Esim. Ecophon Focus E, T-listakannatus, levykoko 600x600 naulakko 2 kpl Olikos Massive 2003 K syvyys 400, leveys 1200 White Frost

29 29/45 135, 136 WC Olevan lattiapinnan purku. Kevyt jyrsintä. n tasoitus matalaalkalisella tasoitteella, paikallinen kaato lattiakaivoihin. Uuden muovimaton asennus. matto nostetaan seinälle 100mm uudet muuratut väliseinät pohjakuvan mukaan, tasoitus molemmin puolin, vesieristys, laatoitus lattiasta kattoon pesu+ maalaus Ässä 20-maalilla Upofloor Kitka 4090 laatta 150x150mm, Pukkila arquitectos 0351 himmeä, etutilassa pesualtaan taustaseinä ja wc:ssä wcistuimen taustaseinä mintun vihreä, Pukkila arquitectos 2281 kiiltävä, sauma marmorinvalkoine n A T-listakannatus, vinyylipintainen kipsilevy 600x600 wc-istuin ja pesuallas (LV) lattiakaivo (LV) tehdaskäsittely saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 wc-paperiteline Hanituote 3165 peili 600*1000 mm. J-listakiinnitys, alumiini uudet ovet: oviselosteen mukaan

30 30/ OPETUSTILA olevan akryylimassapinnoitteen jyrsintä, lattiakaivojen ja sähköputkitusten tulppaus, itsestään siliävä matala-alkalinen tasoite + muovimatto Upofloor JL60 olevien väliseinien purku pohjakuvan mukaan uusi väliseinä muurataan kalkkihiekkakivestä, tasoitus molemmin puolin pohjamaalaus + maalaus Ässä 20-maalilla 2x Upofloor Zero harmaa A Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Wasabi altaan taustalaminaatti kalustekaavion mukaan betoni + pölynsidontamaalaus olevien alakattojen purku uudet alakatot: Esim. Ecophon Focus E, T-listakannatus, levykoko 600x600 keittiö- ym. kalusteiden purku leivinuunin purku rst-allaskaluste+alakaappi + lukittava hyllykomero kalustekuvan mukaan AV-varustus pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 varaus sähköisille pimennysverhoille White Frost

31 31/45 ovet: oviselosteen mukaan 139 OPETUSTILA olevan akryylimassapinnoitteen jyrsintä, lattiakaivojen ja sähköputkitusten tulppaus, itsestään siliävä matala-alkalinen tasoite + muovimatto Upofloor JL60 olevien väliseinien purku pohjakuvan mukaan uusi väliseinä muurataan kalkkihiekkakivestä, tasoitus molemmin puolin Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka altaan taustalaminaatti kalustekaavion mukaan betoni + pölynsidontamaalaus olevien alakattojen purku pohjamaalaus + maalaus Ässä 20-maalilla 2x Upofloor Zero harmaa Wasabi A uudet alakatot: Esim. Ecophon Focus E, T-listakannatus, levykoko 600x600 keittiö- ym. kalusteiden purku rst-allaskaluste+alakaappi, lukittava hyllykomero kalustekuvan mukaan White Frost

32 32/45 AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 varaus sähköisille pimennysverhoille ovi: oviselosteen mukaan 140, 146 KÄYTÄVÄ wc-seinien ja parvekeseinän purku pohjakuvan mukaan kaappien purku pohjakuvan mukaan oppilasnaulakot 4 kpl kalustekaavion mukaan ovet: oviselosteiden mukaan

33 33/ JAKOTILA

34 34/45 142,243,244,245 WC Olevan lattiapinnan purku. Kevyt jyrsintä. n tasoitus matalaalkalisella tasoitteella, paikallinen kaato lattiakaivoihin. Uuden muovimaton asennus. matto nostetaan seinälle 100mm uudet muuratut väliseinät pohjakuvan mukaan, tasoitus molemmin puolin, vesieristys, laatoitus lattiasta kattoon pesu+ maalaus Ässä 20- maalilla Upofloor Kitka 4090 laatta 150x150mm, Pukkila arquitectos 0351 himmeä, wc:iden väliset uudet seinät mintun vihreä, Pukkila arquitectos 2281 kiiltävä, sauma marmorin olevan alakaton purku Vinyylipintainen kipsilevy 600x600, T-listakannatus pesualtaiden purku tehdaskäsittely saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 wc-paperiteline Hanituote 3165 peili 450*1000 mm. J-listakiinnitys, alumiini uudet ovet: oviselosteen mukaan

35 35/ OPETUSTILA uuden oviaukkon teko pohjakuvan mukaan, vanhan oviaukon levytys kipsilevyllä+ tasoitus ja maalaus uudismaalaus: pohjamaalaus+ maalaus Ässämaalilla 2x A Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Wasabi altaan taustalaminaatti kalustekaavion mukaan altaan ja kaapin purku, rst-allaskaluste+alakaappi+ lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510

36 36/45 ovi: oviselosteen mukaan 148 OPETUSTILA Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Wasabi altaan taustalaminaatti kalustekaavion mukaan altaan ja kaapin purku, rst-allaskaluste+alakaappi+ lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 Uusi ovi: oviselosteen mukaan

37 37/ OPETUSTILA uuden oviaukon teko pohjakuvan mukaan Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Wasabi altaan taustalaminaatti kalustekaavion mukaan altaan ja kaapin purku, rst-allaskaluste+alakaappi+ lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 luokkien välinen pariovi oviselosteen mukaan

38 38/ OPETUSTILA uusien oviaukkojen teko pohjakuvan mukaan, vanhan oviaukon levytys kipsilevyllä+ tasoitus ja maalaus uudismaalaus: pohjamaalaus+ maalaus Ässämaalilla 2x A Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Texona Wasabi altaan taustalaminaatti kalustekaavion mukaan altaan ja kaapin purku, rst-allaskaluste+alakaappi+ lukittava hyllykomero kalustekuvan mukaan AV-varustus pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 ovi: oviselosteen mukaan

39 39/45 151,152 AULA auditorion puoleiselle seinälle akustoiva levytys, esim. Ecophon Akusto Wall C 40x600x2700, pinta Texona, levyt pystyyn seinäprojektion mukaan, listat Connect U Sea salt Wasabi, Mustard, Mulberry kaiteen turvallisuuden parantaminen erikoispiirustuksen mukaan

40 40/ KÄYTÄVÄ

41 41/ ESIKOULU Pohjakuvan mukaan seinille akustoivia levytyksiä, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200 Wasabi Mustard Vinon katon akustoinnin täydennys + vaakasuoran katon osalle + parven alapintaan: 40mm akustiikkalevytys 600x1200, kattokuvien mukaan (1.krs ja ullakko), avosauma 10mm Ecophon Master SQ, väri White Frost rst-allaskaluste+alakaapit+ lukittavat hyllykomerot kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 varaus sähköisille pimennysverhoille kaiteen turvallisuuden parantaminen erikoispiirustuksen mukaan

42 42/ OPETUSTILA olevan muovimaton purku, liimajäämien poisto kevyellä jyrsinnällä, matala-alkalinen tasoite + muovimatto puujalkalistan purku Upofloor Zero 5764 Upofloor JL harmaa Pohjakuvan mukaan seinälle akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka Wasabi altaan taustalaminaatti kalustekaavion mukaan altaan ja kaapin purku, rst-allaskaluste+alakaappi+ lukittava hyllykomero kalustekuvan mukaan AV-varusteet pohjakuvan mukaan saippua-annostelija Hanituote 3049 käsipyyhekaappi Hanituote 5510 ovi: oviselosteen mukaan

43 43/ WC

44 44/ RYHMÄTILA Pohjakuvan mukaan seinille akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka

45 45/ ESIKOULUN PARVI Pohjakuvan mukaan seinille akustoiva levytys, Ecophon Akusto Wall A 40x1200x2700, levyt pystyyn, listat Connect U, alareuna h=200, yläreuna kattoon saakka
