KNX. Kiinteistöautomaatioratkaisuja kaikenlaisiin rakennuksiin

Transkriptio

1 KNX Kiinteistöautomaatioratkaisuja kaikenlaisiin rakennuksiin 1

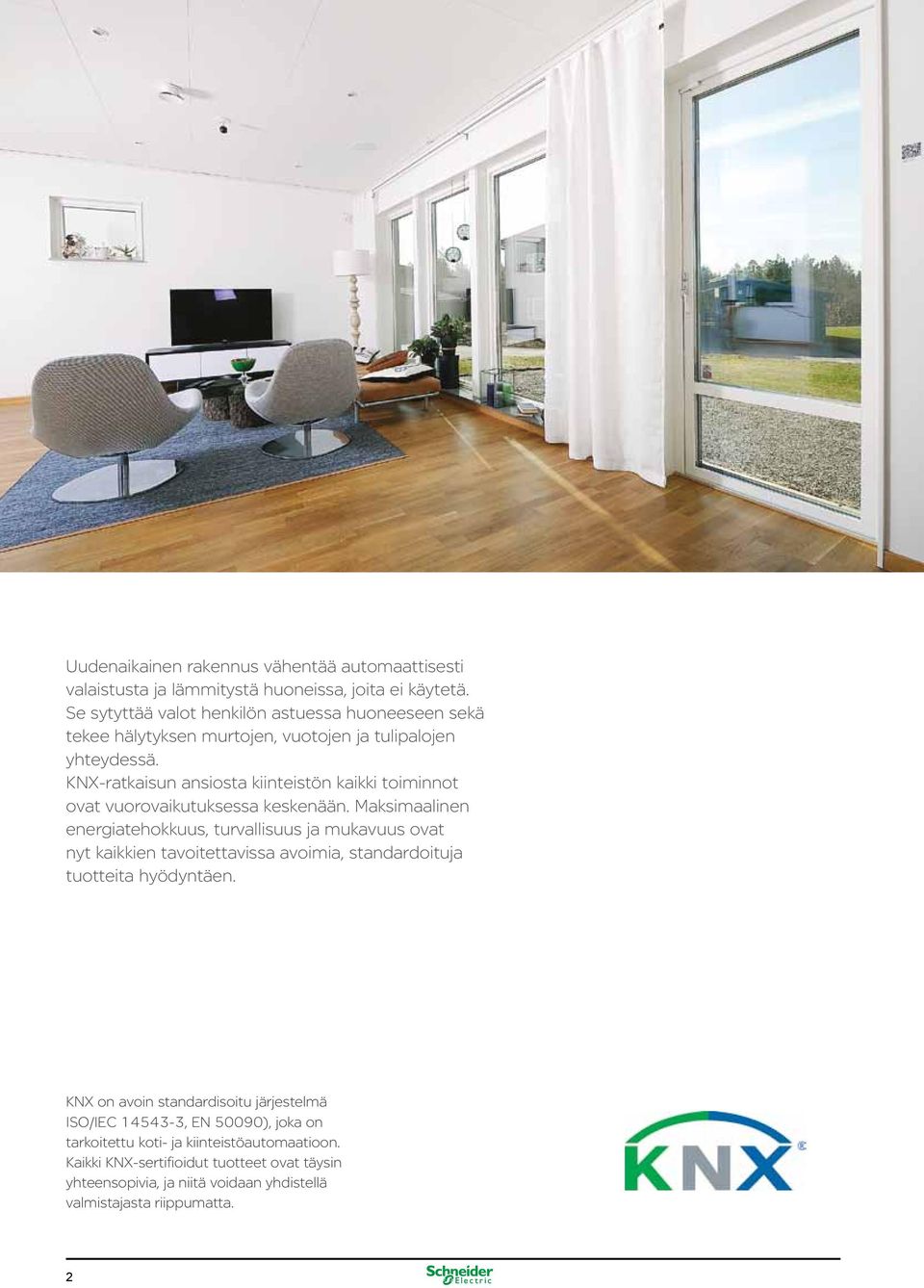

2 Uudenaikainen rakennus vähentää automaattisesti valaistusta ja lämmitystä huoneissa, joita ei käytetä. Se sytyttää valot henkilön astuessa huoneeseen sekä tekee hälytyksen murtojen, vuotojen ja tulipalojen yhteydessä. KNX-ratkaisun ansiosta kiinteistön kaikki toiminnot ovat vuorovaikutuksessa keskenään. Maksimaalinen energiatehokkuus, turvallisuus ja mukavuus ovat nyt kaikkien tavoitettavissa avoimia, standardoituja tuotteita hyödyntäen. KNX on avoin standardisoitu järjestelmä ISO/IEC , EN 50090), joka on tarkoitettu koti- ja kiinteistöautomaatioon. Kaikki KNX-sertifioidut tuotteet ovat täysin yhteensopivia, ja niitä voidaan yhdistellä valmistajasta riippumatta. 2

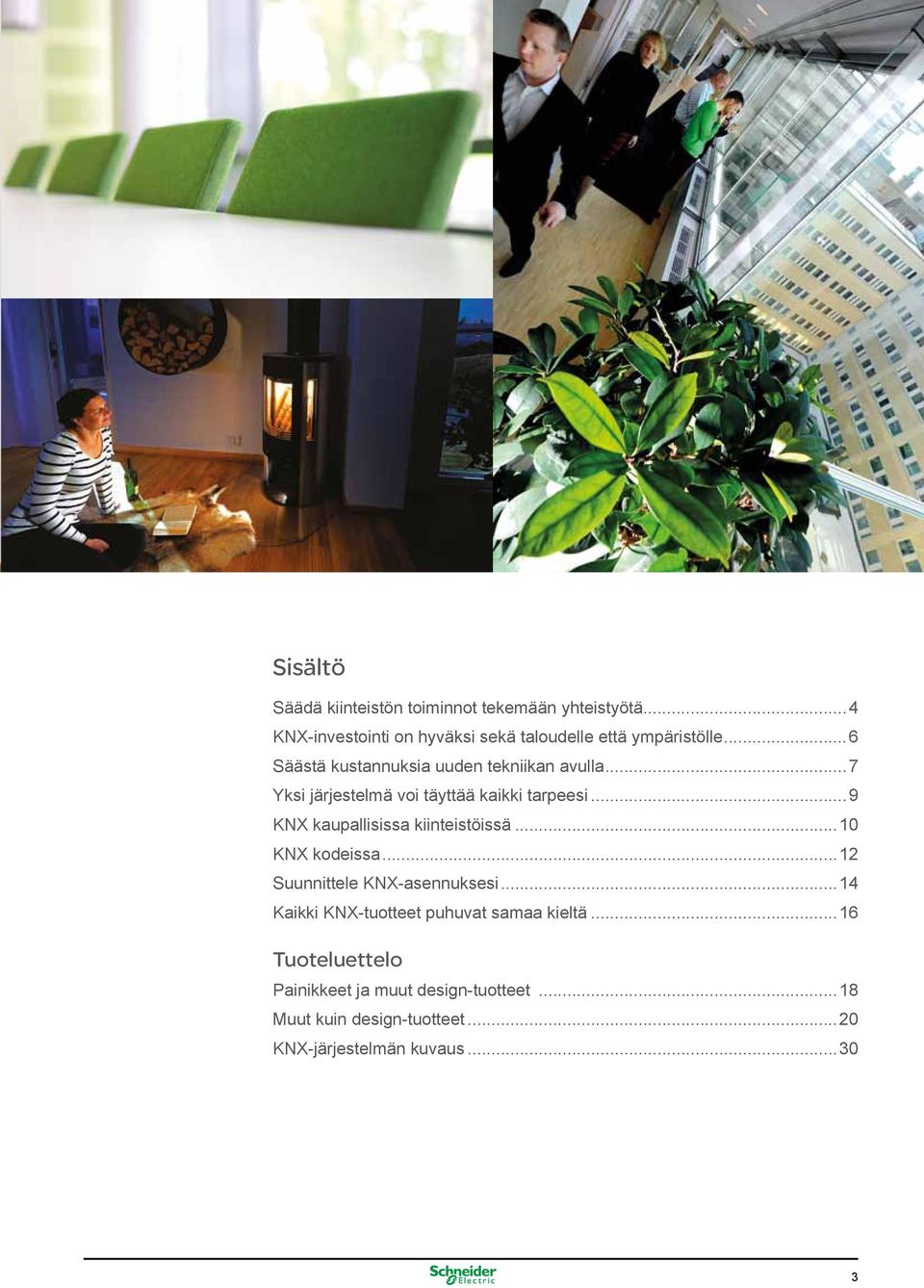

3 Sisältö Säädä kiinteistön toiminnot tekemään yhteistyötä...4 KNX-investointi on hyväksi sekä taloudelle että ympäristölle...6 Säästä kustannuksia uuden tekniikan avulla...7 Yksi järjestelmä voi täyttää kaikki tarpeesi...9 KNX kaupallisissa kiinteistöissä...10 KNX kodeissa...12 Suunnittele KNX-asennuksesi...14 Kaikki KNX-tuotteet puhuvat samaa kieltä...16 Tuoteluettelo Painikkeet ja muut design-tuotteet...18 Muut kuin design-tuotteet...20 KNX-järjestelmän kuvaus

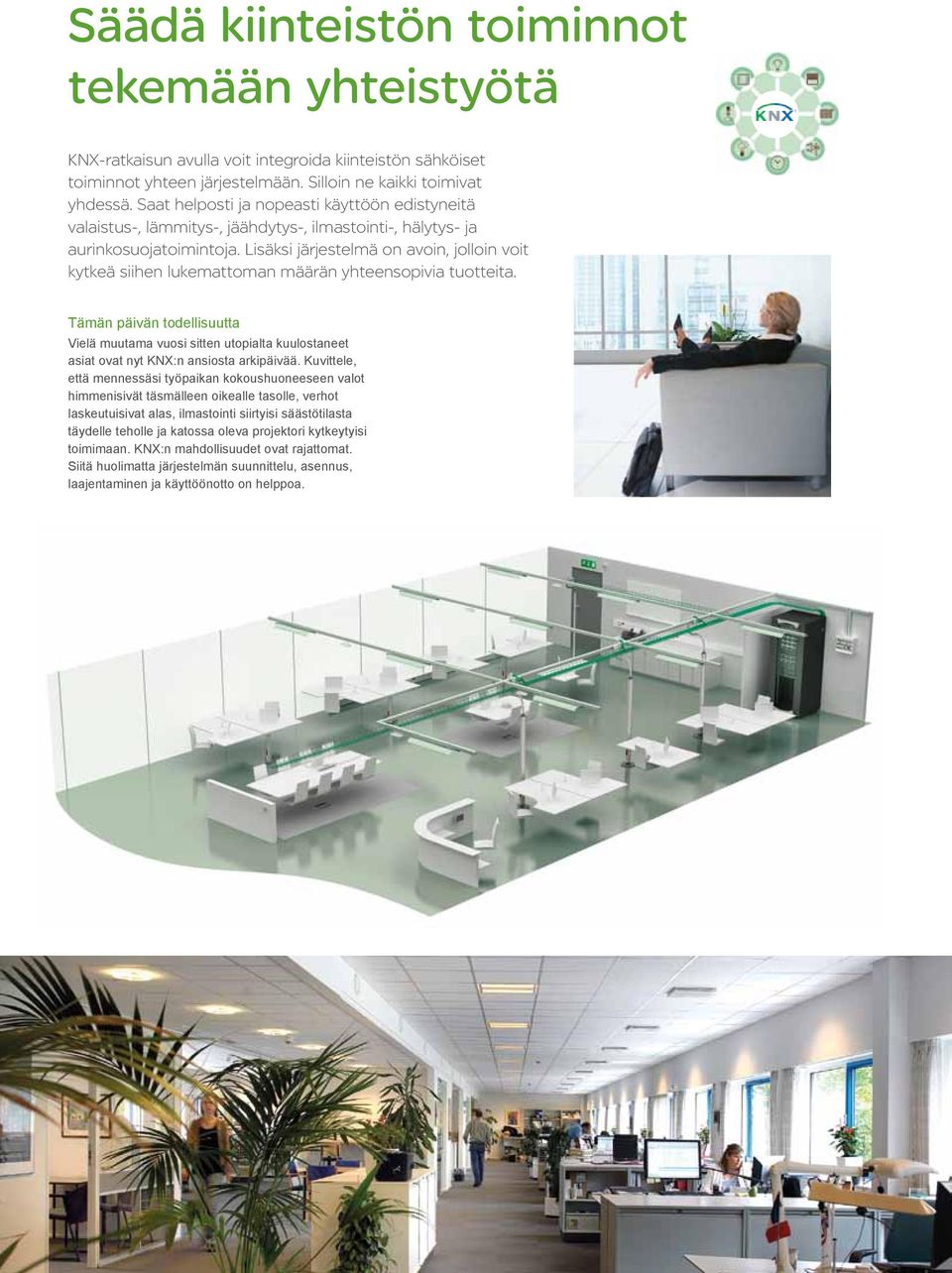

4 Säädä kiinteistön toiminnot tekemään yhteistyötä KNX-ratkaisun avulla voit integroida kiinteistön sähköiset toiminnot yhteen järjestelmään. Silloin ne kaikki toimivat yhdessä. Saat helposti ja nopeasti käyttöön edistyneitä valaistus-, lämmitys-, jäähdytys-, ilmastointi-, hälytys- ja aurinkosuojatoimintoja. Lisäksi järjestelmä on avoin, jolloin voit kytkeä siihen lukemattoman määrän yhteensopivia tuotteita. Tämän päivän todellisuutta Vielä muutama vuosi sitten utopialta kuulostaneet asiat ovat nyt KNX:n ansiosta arkipäivää. Kuvittele, että mennessäsi työpaikan kokoushuoneeseen valot himmenisivät täsmälleen oikealle tasolle, verhot laskeutuisivat alas, ilmastointi siirtyisi säästötilasta täydelle teholle ja katossa oleva projektori kytkeytyisi toimimaan. KNX:n mahdollisuudet ovat rajattomat. Siitä huolimatta järjestelmän suunnittelu, asennus, laajentaminen ja käyttöönotto on helppoa. 4

5 Helppo... Suunnitella Yksi kaksijohdinkaapeli riittää. Sen avulla kaikki talon anturit ja laitteet voivat kommunikoida keskenään. Kun suunnittelussa käytetään KNXjärjestelmää, ohjauskaapelien määrää voidaan pienentää ratkaisevasti. Lopputuloksena on erittäin joustava ratkaisu, jossa asennusta voidaan muuttaa sekä projektin aikana että sen jälkeen. Kiinteistön dokumentaatio päivittyy automaattisesti erillisen ETS (Engineering Tool Software) -ohjelman ansiosta. Asentaa KNX:n perustana olevan väylätekniikan käyttö on helppoa. Jos on mahdollista asentaa yksi KNX-tuote, ne voidaan asentaa kaikki! Kaikki ohjattavat vaiheet vedetään keskukseen, minkä jälkeen toiminnot määritetään ohjelmallisesti. Suomessa on nykyään tuhansia KNX-asennuksia. Yhä useampi asentaja tietää, miten helposti ja kustannustehokkaasti asiakkaille voidaan tarjota parempaa palvelua. Tämä työtapa vähentää tietysti myös kiinteistössä olevien järjestelmien määrää, jolloin kustannukset pienentyvät ja mahdolliset vikatilanteet vähenevät. Mahdollisuus Internet-ohjaukseen KNX-asennus suunnitellaan ja otetaan käyttöön ETS (Engineering Tool Software) -ohjelmiston avulla avulla. ETS:n avulla voit lisätä, poistaa tai muuttaa toimintoja milloin tahansa. Voit myös hallita kiinteistöä etäältä kauko-ohjauksella. Voit käyttää älypuhelinta kaukosäätimenä tai kirjautua sisään Internetin kautta. Sertifioitu KNX-partneri suorittaa ohjelmoinnin nopeasti ja joustavasti. Laajentaa Järjestelmä on kansainvälinen standardi, joten sen avulla voidaan ohjata monenlaisia toimintoja. Nykyään yli 200 valmistajalta on saatavilla lukematon määrä erilaisia KNX-yhteensopivia tuotteita. Etukäteen ei myöskään tarvitse päättää, mitä toimintoja KNX-asennukseen tulee, koska toimintoja voidaan lisätä jälkeenpäin. Saada apua Schneider Electricin kautta alan paras tuki on käytettävissä koko maassa. Annamme neuvontaa ja vastaamme nopeasti esimerkiksi suunnittelua, asennusta ja käyttöönottoa koskeviin kysymyksiin. 5

6 KNX-investointi on hyväksi sekä taloudelle että ympäristölle Kaikki rakentamiseen tai rakennusten uudistamiseen sijoittavat joutuvat ottamaan rakennuskustannusten lisäksi huomioon energiankulutuksen ja ympäristön. Käyttämällä uudenaikaista KNX-kiinteistöautomaatiota saadaan rakennuksen energiatehokkuutta parannettua. Miellyttävä käyttäjille ja asukkaille Rakennusten hiilidioksidipäästöt vaikuttavat voimakkaasti ilmaston lämpenemiseen. Ilmaston lämpeneminen vaikuttaa nyt suoraan kotiisi tai yritykseesi uusien energiatehokkuusstandardien muodossa. Energiatehokkuuden kannalta optimaalinen rakennus on helpompi myydä tai vuokrata, koska se on taloudellinen ja miellyttää siksi erityisen paljon käyttäjiä ja asukkaita. Tämä on hyvä argumentti sekä lompakon että ympäristön kannalta. EN energiatehokkuutta rakennuksiin Tämän standardin mukaan rakennuksen mahdolliset säästöt ja energiatehokkuus arvioidaan rakennuksessa olevan tekniikan mukaisesti. Rakennukset jaetaan luokkiin A D. EU:n rakennusdirektiivi 2002/91/EY rakennusten energiatehokkuus Tämän direktiivin mukainen luokitus perustuu energian kokonaiskulutukseen vuotta ja neliömetriä kohti. KNX-ratkaisut vähentävät kulutusta perinteisiin tekniikoihin verrattuna ja saavat siksi korkeamman luokituksen. Energiatehokkuuden asiantuntija Schneider Electric tarjoaa ihanteellisia ratkaisuja KNXkiinteistöautomaatioon. Ne takaavat hyvän energiatehokkuuden ja sitä kautta muun muassa EN standardin mukaisen A-luokituksen. 6

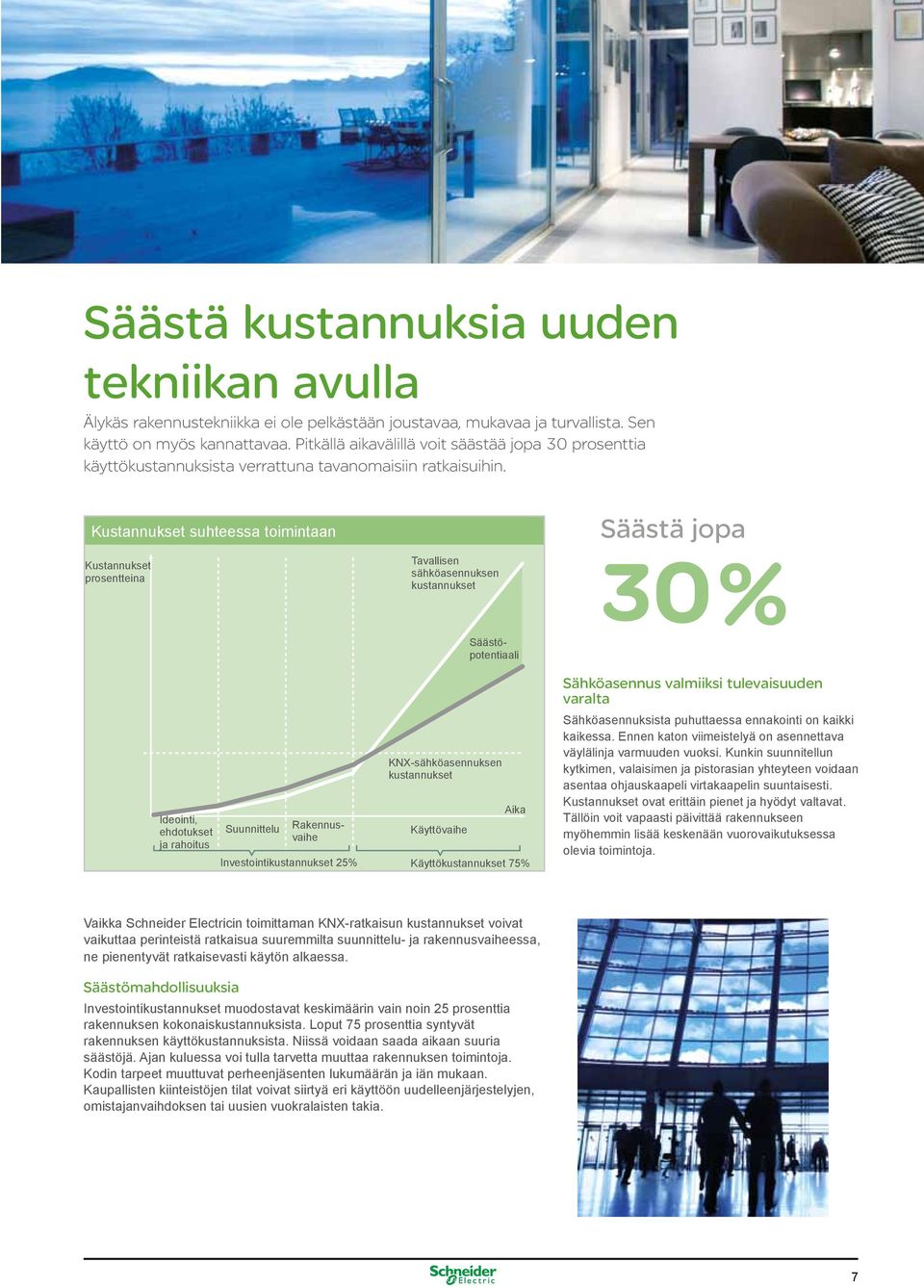

7 Säästä kustannuksia uuden tekniikan avulla Älykäs rakennustekniikka ei ole pelkästään joustavaa, mukavaa ja turvallista. Sen käyttö on myös kannattavaa. Pitkällä aikavälillä voit säästää jopa 30 prosenttia käyttökustannuksista verrattuna tavanomaisiin ratkaisuihin. Kustannukset suhteessa toimintaan Kustannukset prosentteina Tavallisen sähköasennuksen kustannukset Säästä jopa Ideointi, ehdotukset ja rahoitus Suunnittelu Säästöpotentiaali Rakennusvaihe KNX-sähköasennuksen kustannukset Käyttövaihe Aika Investointikustannukset 25% Käyttökustannukset 75% Sähköasennus valmiiksi tulevaisuuden varalta Sähköasennuksista puhuttaessa ennakointi on kaikki kaikessa. Ennen katon viimeistelyä on asennettava väylälinja varmuuden vuoksi. Kunkin suunnitellun kytkimen, valaisimen ja pistorasian yhteyteen voidaan asentaa ohjauskaapeli virtakaapelin suuntaisesti. Kustannukset ovat erittäin pienet ja hyödyt valtavat. Tällöin voit vapaasti päivittää rakennukseen myöhemmin lisää keskenään vuorovaikutuksessa olevia toimintoja. Vaikka Schneider Electricin toimittaman KNX-ratkaisun kustannukset voivat vaikuttaa perinteistä ratkaisua suuremmilta suunnittelu- ja rakennusvaiheessa, ne pienentyvät ratkaisevasti käytön alkaessa. Säästömahdollisuuksia Investointikustannukset muodostavat keskimäärin vain noin 25 prosenttia rakennuksen kokonaiskustannuksista. Loput 75 prosenttia syntyvät rakennuksen käyttökustannuksista. Niissä voidaan saada aikaan suuria säästöjä. Ajan kuluessa voi tulla tarvetta muuttaa rakennuksen toimintoja. Kodin tarpeet muuttuvat perheenjäsenten lukumäärän ja iän mukaan. Kaupallisten kiinteistöjen tilat voivat siirtyä eri käyttöön uudelleenjärjestelyjen, omistajanvaihdoksen tai uusien vuokralaisten takia. 7

8

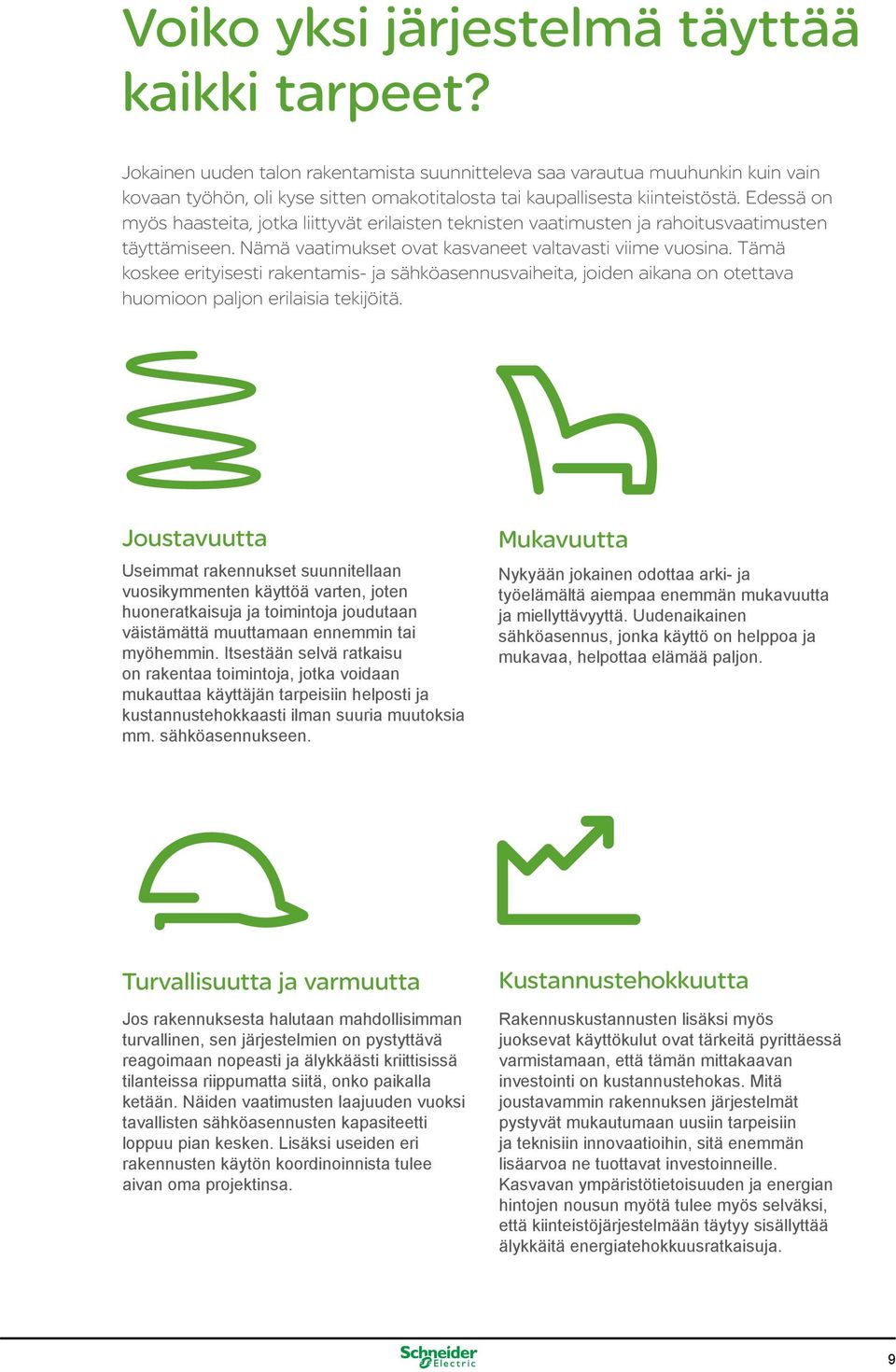

9 Voiko yksi järjestelmä täyttää kaikki tarpeet? Jokainen uuden talon rakentamista suunnitteleva saa varautua muuhunkin kuin vain kovaan työhön, oli kyse sitten omakotitalosta tai kaupallisesta kiinteistöstä. Edessä on myös haasteita, jotka liittyvät erilaisten teknisten vaatimusten ja rahoitusvaatimusten täyttämiseen. Nämä vaatimukset ovat kasvaneet valtavasti viime vuosina. Tämä koskee erityisesti rakentamis- ja sähköasennusvaiheita, joiden aikana on otettava huomioon paljon erilaisia tekijöitä. Joustavuutta Useimmat rakennukset suunnitellaan vuosikymmenten käyttöä varten, joten huoneratkaisuja ja toimintoja joudutaan väistämättä muuttamaan ennemmin tai myöhemmin. Itsestään selvä ratkaisu on rakentaa toimintoja, jotka voidaan mukauttaa käyttäjän tarpeisiin helposti ja kustannustehokkaasti ilman suuria muutoksia mm. sähköasennukseen. Mukavuutta Nykyään jokainen odottaa arki- ja työelämältä aiempaa enemmän mukavuutta ja miellyttävyyttä. Uudenaikainen sähköasennus, jonka käyttö on helppoa ja mukavaa, helpottaa elämää paljon. Turvallisuutta ja varmuutta Jos rakennuksesta halutaan mahdollisimman turvallinen, sen järjestelmien on pystyttävä reagoimaan nopeasti ja älykkäästi kriittisissä tilanteissa riippumatta siitä, onko paikalla ketään. Näiden vaatimusten laajuuden vuoksi tavallisten sähköasennusten kapasiteetti loppuu pian kesken. Lisäksi useiden eri rakennusten käytön koordinoinnista tulee aivan oma projektinsa. Kustannustehokkuutta Rakennuskustannusten lisäksi myös juoksevat käyttökulut ovat tärkeitä pyrittäessä varmistamaan, että tämän mittakaavan investointi on kustannustehokas. Mitä joustavammin rakennuksen järjestelmät pystyvät mukautumaan uusiin tarpeisiin ja teknisiin innovaatioihin, sitä enemmän lisäarvoa ne tuottavat investoinneille. Kasvavan ympäristötietoisuuden ja energian hintojen nousun myötä tulee myös selväksi, että kiinteistöjärjestelmään täytyy sisällyttää älykkäitä energiatehokkuusratkaisuja. 9

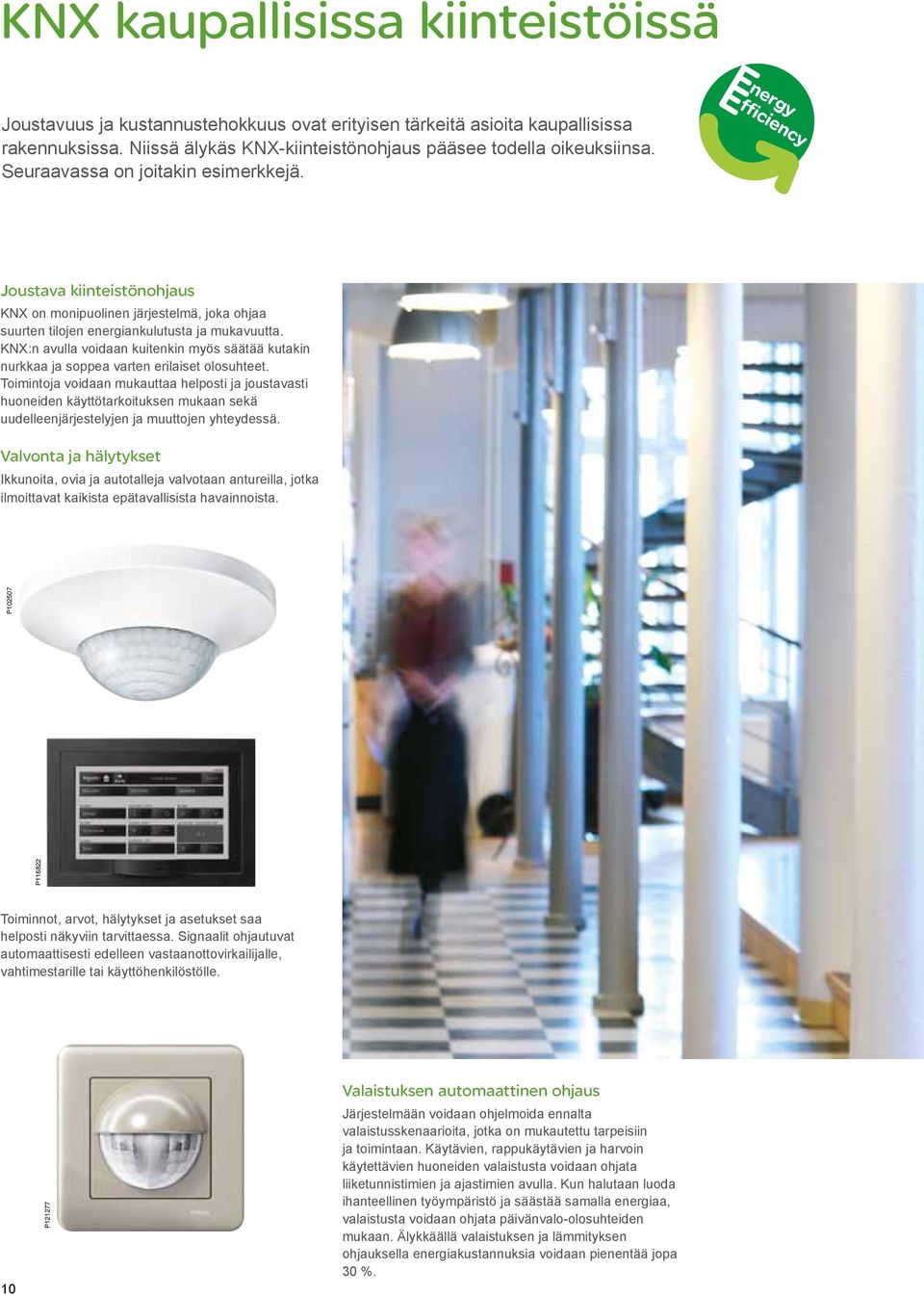

10 KNX kaupallisissa kiinteistöissä Joustavuus ja kustannustehokkuus ovat erityisen tärkeitä asioita kaupallisissa rakennuksissa. Niissä älykäs KNX-kiinteistönohjaus pääsee todella oikeuksiinsa. Seuraavassa on joitakin esimerkkejä. Joustava kiinteistönohjaus KNX on monipuolinen järjestelmä, joka ohjaa suurten tilojen energiankulutusta ja mukavuutta. KNX:n avulla voidaan kuitenkin myös säätää kutakin nurkkaa ja soppea varten erilaiset olosuhteet. Toimintoja voidaan mukauttaa helposti ja joustavasti huoneiden käyttötarkoituksen mukaan sekä uudelleenjärjestelyjen ja muuttojen yhteydessä. Valvonta ja hälytykset Ikkunoita, ovia ja autotalleja valvotaan antureilla, jotka ilmoittavat kaikista epätavallisista havainnoista. P P Toiminnot, arvot, hälytykset ja asetukset saa helposti näkyviin tarvittaessa. Signaalit ohjautuvat automaattisesti edelleen vastaanottovirkailijalle, vahtimestarille tai käyttöhenkilöstölle. P P Valaistuksen automaattinen ohjaus Järjestelmään voidaan ohjelmoida ennalta valaistusskenaarioita, jotka on mukautettu tarpeisiin ja toimintaan. Käytävien, rappukäytävien ja harvoin käytettävien huoneiden valaistusta voidaan ohjata liiketunnistimien ja ajastimien avulla. Kun halutaan luoda ihanteellinen työympäristö ja säästää samalla energiaa, valaistusta voidaan ohjata päivänvalo-olosuhteiden mukaan. Älykkäällä valaistuksen ja lämmityksen ohjauksella energiakustannuksia voidaan pienentää jopa 30 %.

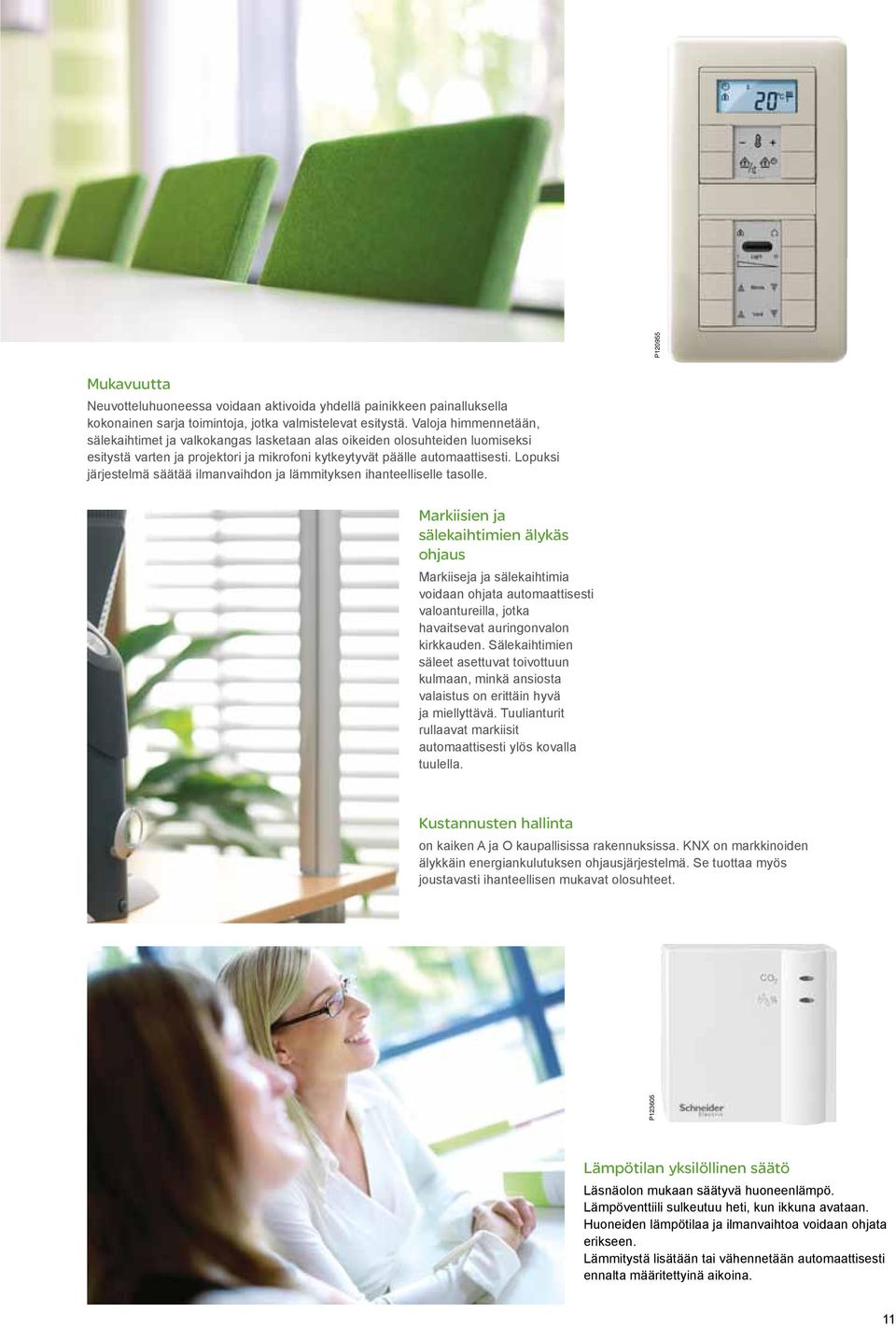

11 Mukavuutta Neuvotteluhuoneessa voidaan aktivoida yhdellä painikkeen painalluksella kokonainen sarja toimintoja, jotka valmistelevat esitystä. Valoja himmennetään, sälekaihtimet ja valkokangas lasketaan alas oikeiden olosuhteiden luomiseksi esitystä varten ja projektori ja mikrofoni kytkeytyvät päälle automaattisesti. Lopuksi järjestelmä säätää ilmanvaihdon ja lämmityksen ihanteelliselle tasolle. Markiisien ja sälekaihtimien älykäs ohjaus Markiiseja ja sälekaihtimia voidaan ohjata automaattisesti valoantureilla, jotka havaitsevat auringonvalon kirkkauden. Sälekaihtimien säleet asettuvat toivottuun kulmaan, minkä ansiosta valaistus on erittäin hyvä ja miellyttävä. Tuulianturit rullaavat markiisit automaattisesti ylös kovalla tuulella. Kustannusten hallinta on kaiken A ja O kaupallisissa rakennuksissa. KNX on markkinoiden älykkäin energiankulutuksen ohjausjärjestelmä. Se tuottaa myös joustavasti ihanteellisen mukavat olosuhteet. P P Lämpötilan yksilöllinen säätö Läsnäolon mukaan säätyvä huoneenlämpö. Lämpöventtiili sulkeutuu heti, kun ikkuna avataan. Huoneiden lämpötilaa ja ilmanvaihtoa voidaan ohjata erikseen. Lämmitystä lisätään tai vähennetään automaattisesti ennalta määritettyinä aikoina. 11

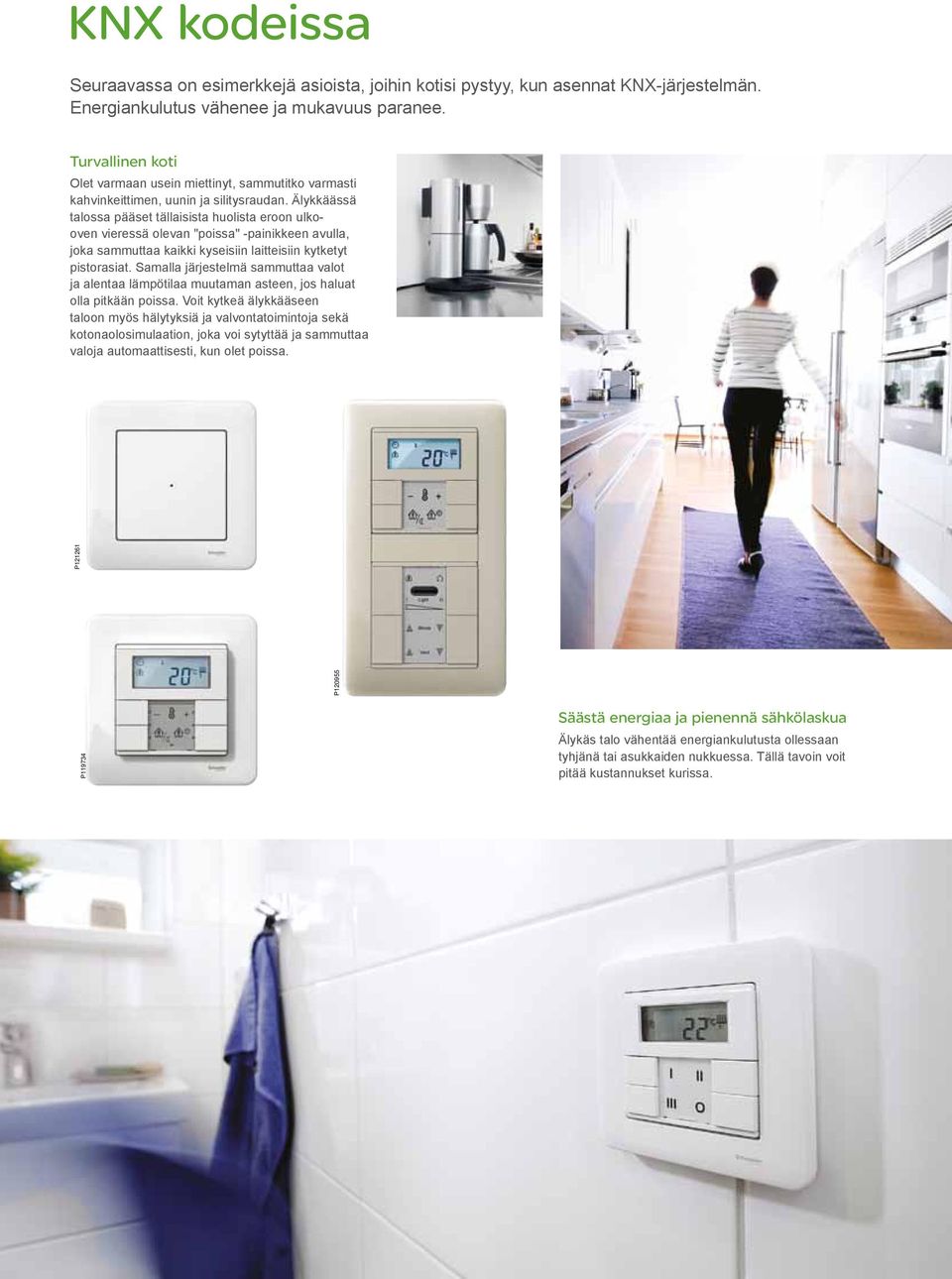

12 KNX kodeissa Seuraavassa on esimerkkejä asioista, joihin kotisi pystyy, kun asennat KNX-järjestelmän. Energiankulutus vähenee ja mukavuus paranee. Turvallinen koti Olet varmaan usein miettinyt, sammutitko varmasti kahvinkeittimen, uunin ja silitysraudan. Älykkäässä talossa pääset tällaisista huolista eroon ulkooven vieressä olevan "poissa" -painikkeen avulla, joka sammuttaa kaikki kyseisiin laitteisiin kytketyt pistorasiat. Samalla järjestelmä sammuttaa valot ja alentaa lämpötilaa muutaman asteen, jos haluat olla pitkään poissa. Voit kytkeä älykkääseen taloon myös hälytyksiä ja valvontatoimintoja sekä kotonaolosimulaation, joka voi sytyttää ja sammuttaa valoja automaattisesti, kun olet poissa. P P P Säästä energiaa ja pienennä sähkölaskua Älykäs talo vähentää energiankulutusta ollessaan tyhjänä tai asukkaiden nukkuessa. Tällä tavoin voit pitää kustannukset kurissa. 12

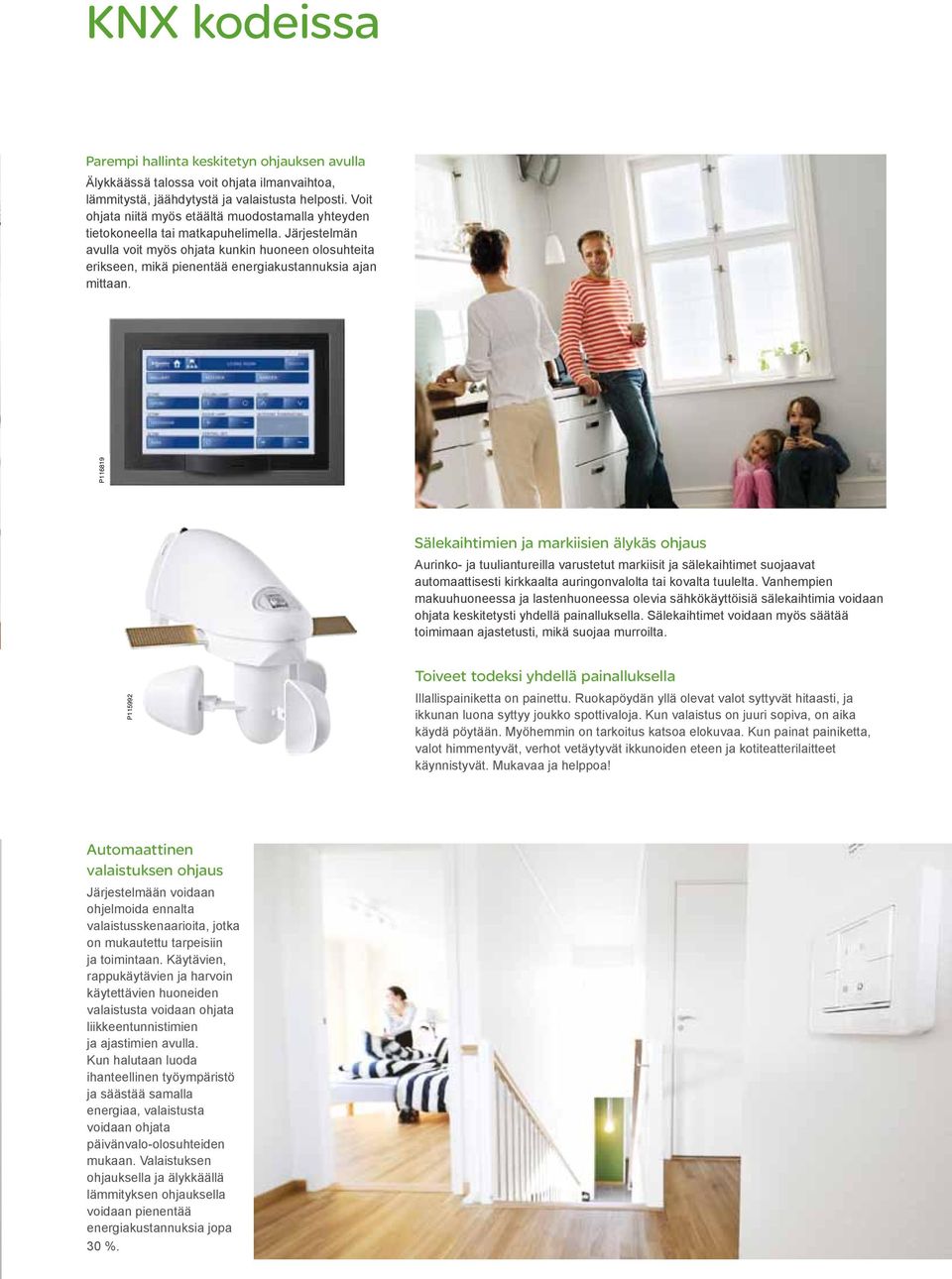

13 KNX kodeissa Parempi hallinta keskitetyn ohjauksen avulla Älykkäässä talossa voit ohjata ilmanvaihtoa, lämmitystä, jäähdytystä ja valaistusta helposti. Voit ohjata niitä myös etäältä muodostamalla yhteyden tietokoneella tai matkapuhelimella. Järjestelmän avulla voit myös ohjata kunkin huoneen olosuhteita erikseen, mikä pienentää energiakustannuksia ajan mittaan. P Sälekaihtimien ja markiisien älykäs ohjaus Aurinko- ja tuuliantureilla varustetut markiisit ja sälekaihtimet suojaavat automaattisesti kirkkaalta auringonvalolta tai kovalta tuulelta. Vanhempien makuuhuoneessa ja lastenhuoneessa olevia sähkökäyttöisiä sälekaihtimia voidaan ohjata keskitetysti yhdellä painalluksella. Sälekaihtimet voidaan myös säätää toimimaan ajastetusti, mikä suojaa murroilta. P Toiveet todeksi yhdellä painalluksella Illallispainiketta on painettu. Ruokapöydän yllä olevat valot syttyvät hitaasti, ja ikkunan luona syttyy joukko spottivaloja. Kun valaistus on juuri sopiva, on aika käydä pöytään. Myöhemmin on tarkoitus katsoa elokuvaa. Kun painat painiketta, valot himmentyvät, verhot vetäytyvät ikkunoiden eteen ja kotiteatterilaitteet käynnistyvät. Mukavaa ja helppoa! Automaattinen valaistuksen ohjaus Järjestelmään voidaan ohjelmoida ennalta valaistusskenaarioita, jotka on mukautettu tarpeisiin ja toimintaan. Käytävien, rappukäytävien ja harvoin käytettävien huoneiden valaistusta voidaan ohjata liikkeentunnistimien ja ajastimien avulla. Kun halutaan luoda ihanteellinen työympäristö ja säästää samalla energiaa, valaistusta voidaan ohjata päivänvalo-olosuhteiden mukaan. Valaistuksen ohjauksella ja älykkäällä lämmityksen ohjauksella voidaan pienentää energiakustannuksia jopa 30 %. 13

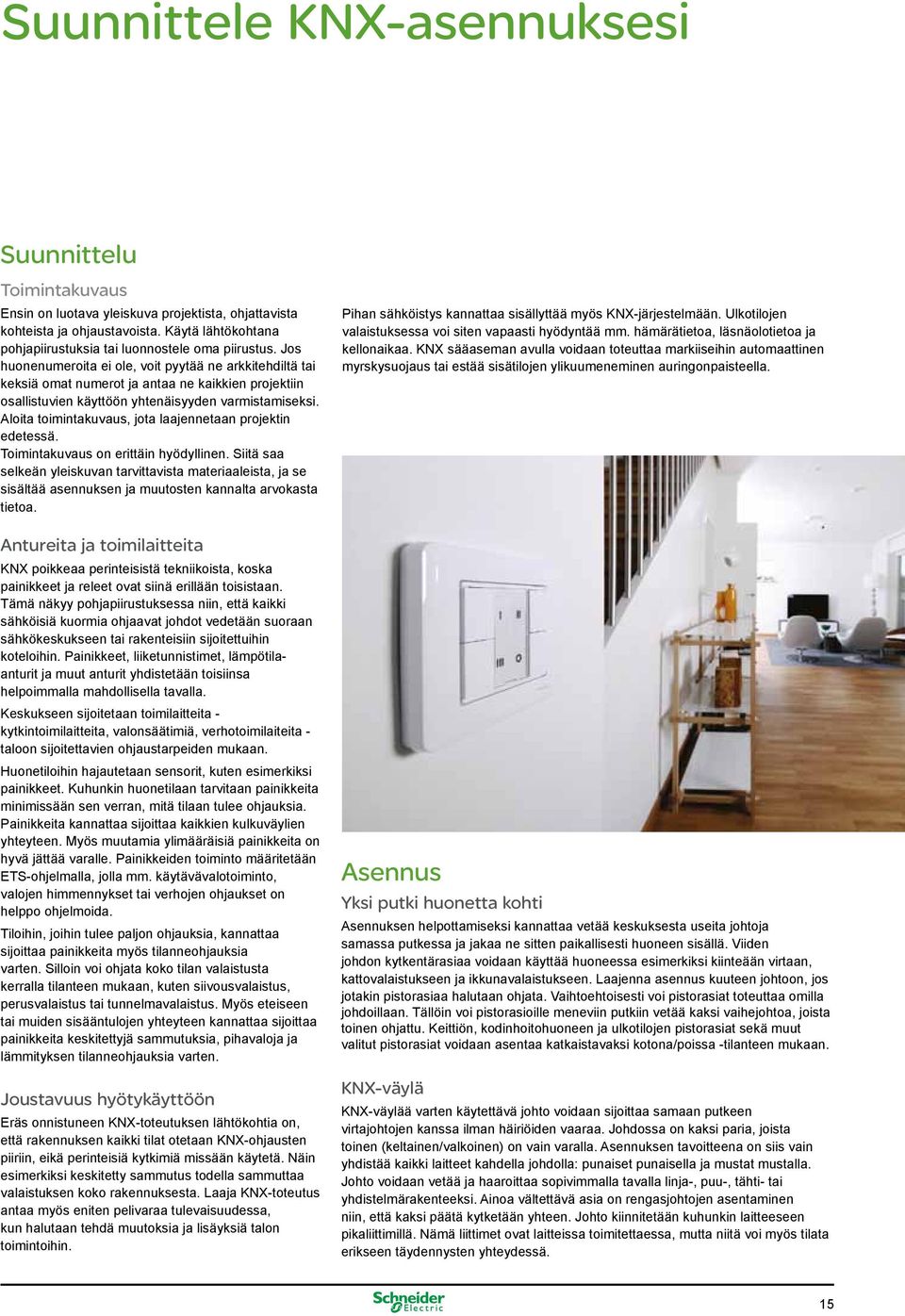

14 Suunnittele KNX-asennuksesi KNX on viestintäjärjestelmä, joka yhdistää kiinteistön teknisiä toimintoja, kuten valaistusta, lämmitystä ja jäähdytystä, ilmanvaihtoa, hälytyksiä ja valvontaa sekä aurinkosuojia. KNX tekee kiinteistön toimintojen ohjauksesta ja valvonnasta helppoa ja toimivaa myös tulevaisuudessa. Järjestelmä mahdollistaa toiminnot ja ratkaisut, jotka tulisivat perinteisellä tekniikalla hyvin kalliiksi, mikäli olisivat lainkaan toteutettavissa. 1. Suunnittelu Jotta sähköasennus olisi tarkalleen toiveidesi ja tarpeidesi mukainen, tarvitaan hieman ennakkotyötä. Kannattaa miettiä, millaisia tarpeita ja toiveita kuhunkin yksittäiseen huoneeseen liittyy. Pidä mieli avoimena uusille ideoille, äläkä juutu vanhaan ratkaisuun. Kerää ensimmäisessä suunnitteluvaiheessa kaikki ideat ja karsi sitten pois ne, joiden toteutus ei onnistu. Päätä, minkä huoneiden valaistusta, lämmitystä, ilmanvaihtoa ja markiiseja haluat ohjata. Pohdi myös, mitä asioita haluat ohjata samanaikaisesti pikavalinnalla. Osa niistä voi olla tietyissä huoneissa ja osa koko talossa. 3. Joustavaa rakentamista Unelmointi ei maksa mitään. Unelmien toteuttaminen talossa maksaa tietysti hieman enemmän, mutta liika saituus voi myös tulla kalliiksi ajan mittaan. Pohdi rauhassa, mitä tarvitaan alusta lähtien ja mikä olisi mukavaa, mutta ei välttämättä tarpeellista juuri nyt. Tärkeintä on käyttää rakennustyössä joustavia ja muunneltavia ratkaisuja alusta asti. 2. Milloin ammattiapua? Kun ensimmäinen pohjapiirros ideoineen ja toiveineen on valmis, on aika kutsua ammattilaiset paikalle. Monet sähkösuunnittelijat ja sähköasentajat ovat työskennelleet KNX-järjestelmän parissa. 4. Valitse ulkonäkö KNX-järjestelmän etuja vähemmän johtoja lyhyemmät asennusajat lyhyemmät uudistus- ja laajennusajat pienentää energiakustannuksia ohjaamalla valaistusta, lämmitystä ja jäähdytystä sekä ilmanvaihtoa tarveperustaisesti pienentää energiakustannuksia ohjaamalla energiankulutusta ja kuormitusta lisää mukavuutta ja parantaa turvallisuutta. Useat syyt puoltavat KNX:n asennusta. Asennuskalusteiden toiminnan lisäksi myös niiden muotoilu on tärkeässä osassa. Painikkeissa ei ole releitä eikä himmennyselektroniikkaa, joten painikkeet vievät seinäpinnoilla paljon vähemmän tilaa. Perinteisissä tekniikoissa seinäkiinnitykseen tarvittiin useita rasioita, mutta nyt riittää useimmiten yksi. Painikkeet ovat sähköisiä laitteita, joissa ei ole vahvavirtaa, joten ne pystytään rakentamaan aivan uudella tavalla käyttämällä esimerkiksi valoja, näyttöjä ja integroitua huonelämpötilan ohjausta. Painikkeiden toiminta on määritettävissä täysin vapaasti. Mikä tyyli sopii sinulle? Tutustu Exxact-sarjaamme ja kaikkiin houkutteleviin vaihtoehtoihin. P P P

15 Suunnittele KNX-asennuksesi Suunnittelu Toimintakuvaus Ensin on luotava yleiskuva projektista, ohjattavista kohteista ja ohjaustavoista. Käytä lähtökohtana pohjapiirustuksia tai luonnostele oma piirustus. Jos huonenumeroita ei ole, voit pyytää ne arkkitehdiltä tai keksiä omat numerot ja antaa ne kaikkien projektiin osallistuvien käyttöön yhtenäisyyden varmistamiseksi. Aloita toimintakuvaus, jota laajennetaan projektin edetessä. Toimintakuvaus on erittäin hyödyllinen. Siitä saa selkeän yleiskuvan tarvittavista materiaaleista, ja se sisältää asennuksen ja muutosten kannalta arvokasta tietoa. Antureita ja toimilaitteita KNX poikkeaa perinteisistä tekniikoista, koska painikkeet ja releet ovat siinä erillään toisistaan. Tämä näkyy pohjapiirustuksessa niin, että kaikki sähköisiä kuormia ohjaavat johdot vedetään suoraan sähkökeskukseen tai rakenteisiin sijoitettuihin koteloihin. Painikkeet, liiketunnistimet, lämpötilaanturit ja muut anturit yhdistetään toisiinsa helpoimmalla mahdollisella tavalla. Keskukseen sijoitetaan toimilaitteita - kytkintoimilaitteita, valonsäätimiä, verhotoimilaiteita - taloon sijoitettavien ohjaustarpeiden mukaan. Huonetiloihin hajautetaan sensorit, kuten esimerkiksi painikkeet. Kuhunkin huonetilaan tarvitaan painikkeita minimissään sen verran, mitä tilaan tulee ohjauksia. Painikkeita kannattaa sijoittaa kaikkien kulkuväylien yhteyteen. Myös muutamia ylimääräisiä painikkeita on hyvä jättää varalle. Painikkeiden toiminto määritetään ETS-ohjelmalla, jolla mm. käytävävalotoiminto, valojen himmennykset tai verhojen ohjaukset on helppo ohjelmoida. Tiloihin, joihin tulee paljon ohjauksia, kannattaa sijoittaa painikkeita myös tilanneohjauksia varten. Silloin voi ohjata koko tilan valaistusta kerralla tilanteen mukaan, kuten siivousvalaistus, perusvalaistus tai tunnelmavalaistus. Myös eteiseen tai muiden sisääntulojen yhteyteen kannattaa sijoittaa painikkeita keskitettyjä sammutuksia, pihavaloja ja lämmityksen tilanneohjauksia varten. Joustavuus hyötykäyttöön Eräs onnistuneen KNX-toteutuksen lähtökohtia on, että rakennuksen kaikki tilat otetaan KNX-ohjausten piiriin, eikä perinteisiä kytkimiä missään käytetä. Näin esimerkiksi keskitetty sammutus todella sammuttaa valaistuksen koko rakennuksesta. Laaja KNX-toteutus antaa myös eniten pelivaraa tulevaisuudessa, kun halutaan tehdä muutoksia ja lisäyksiä talon toimintoihin. Pihan sähköistys kannattaa sisällyttää myös KNX-järjestelmään. Ulkotilojen valaistuksessa voi siten vapaasti hyödyntää mm. hämärätietoa, läsnäolotietoa ja kellonaikaa. KNX sääaseman avulla voidaan toteuttaa markiiseihin automaattinen myrskysuojaus tai estää sisätilojen ylikuumeneminen auringonpaisteella. Asennus Yksi putki huonetta kohti Asennuksen helpottamiseksi kannattaa vetää keskuksesta useita johtoja samassa putkessa ja jakaa ne sitten paikallisesti huoneen sisällä. Viiden johdon kytkentärasiaa voidaan käyttää huoneessa esimerkiksi kiinteään virtaan, kattovalaistukseen ja ikkunavalaistukseen. Laajenna asennus kuuteen johtoon, jos jotakin pistorasiaa halutaan ohjata. Vaihtoehtoisesti voi pistorasiat toteuttaa omilla johdoillaan. Tällöin voi pistorasioille meneviin putkiin vetää kaksi vaihejohtoa, joista toinen ohjattu. Keittiön, kodinhoitohuoneen ja ulkotilojen pistorasiat sekä muut valitut pistorasiat voidaan asentaa katkaistavaksi kotona/poissa -tilanteen mukaan. KNX-väylä KNX-väylää varten käytettävä johto voidaan sijoittaa samaan putkeen virtajohtojen kanssa ilman häiriöiden vaaraa. Johdossa on kaksi paria, joista toinen (keltainen/valkoinen) on vain varalla. Asennuksen tavoitteena on siis vain yhdistää kaikki laitteet kahdella johdolla: punaiset punaisella ja mustat mustalla. Johto voidaan vetää ja haaroittaa sopivimmalla tavalla linja-, puu-, tähti- tai yhdistelmärakenteeksi. Ainoa vältettävä asia on rengasjohtojen asentaminen niin, että kaksi päätä kytketään yhteen. Johto kiinnitetään kuhunkin laitteeseen pikaliittimillä. Nämä liittimet ovat laitteissa toimitettaessa, mutta niitä voi myös tilata erikseen täydennysten yhteydessä. 15

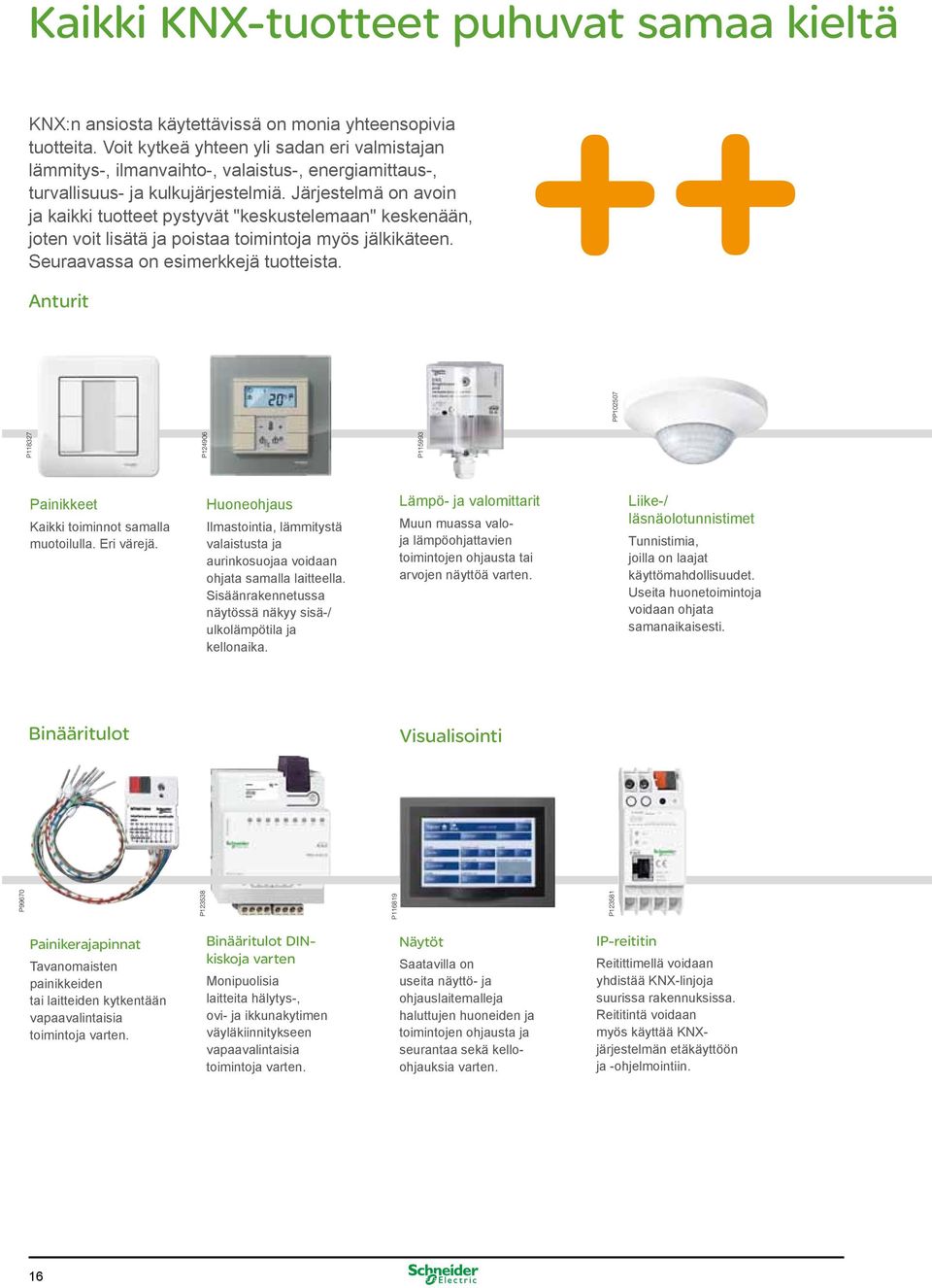

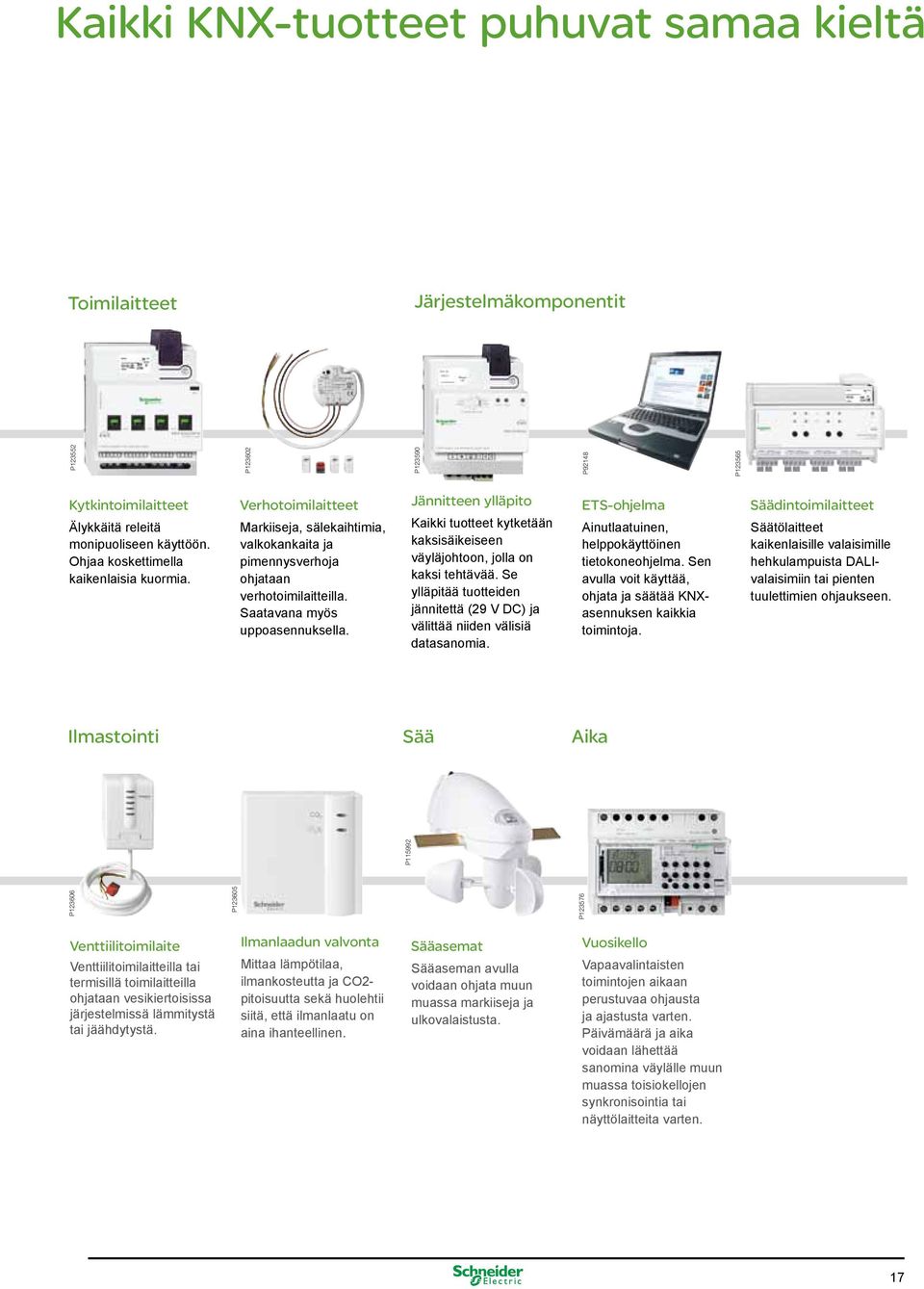

16 Kaikki KNX-tuotteet puhuvat samaa kieltä KNX:n ansiosta käytettävissä on monia yhteensopivia tuotteita. Voit kytkeä yhteen yli sadan eri valmistajan lämmitys-, ilmanvaihto-, valaistus-, energiamittaus-, turvallisuus- ja kulkujärjestelmiä. Järjestelmä on avoin ja kaikki tuotteet pystyvät "keskustelemaan" keskenään, joten voit lisätä ja poistaa toimintoja myös jälkikäteen. Seuraavassa on esimerkkejä tuotteista. Anturit Painikkeet Kaikki toiminnot samalla muotoilulla. Eri värejä. Huoneohjaus Ilmastointia, lämmitystä valaistusta ja aurinkosuojaa voidaan ohjata samalla laitteella. Sisäänrakennetussa näytössä näkyy sisä-/ ulkolämpötila ja kellonaika. Lämpö- ja valomittarit Muun muassa valoja lämpöohjattavien toimintojen ohjausta tai arvojen näyttöä varten. Liike-/ läsnäolotunnistimet Tunnistimia, joilla on laajat käyttömahdollisuudet. Useita huonetoimintoja voidaan ohjata samanaikaisesti. Binääritulot Visualisointi P99670 P P P P P P PP Painikerajapinnat Tavanomaisten painikkeiden tai laitteiden kytkentään vapaavalintaisia toimintoja varten. Binääritulot DINkiskoja varten Monipuolisia laitteita hälytys-, ovi- ja ikkunakytimen väyläkiinnitykseen vapaavalintaisia toimintoja varten. Näytöt Saatavilla on useita näyttö- ja ohjauslaitemalleja haluttujen huoneiden ja toimintojen ohjausta ja seurantaa sekä kelloohjauksia varten. IP-reititin Reitittimellä voidaan yhdistää KNX-linjoja suurissa rakennuksissa. Reititintä voidaan myös käyttää KNXjärjestelmän etäkäyttöön ja -ohjelmointiin. 16

17 Kaikki KNX-tuotteet puhuvat samaa kieltä Toimilaitteet Järjestelmäkomponentit P P P P92148 P Kytkintoimilaitteet Älykkäitä releitä monipuoliseen käyttöön. Ohjaa koskettimella kaikenlaisia kuormia. Verhotoimilaitteet Markiiseja, sälekaihtimia, valkokankaita ja pimennysverhoja ohjataan verhotoimilaitteilla. Saatavana myös uppoasennuksella. Jännitteen ylläpito Kaikki tuotteet kytketään kaksisäikeiseen väyläjohtoon, jolla on kaksi tehtävää. Se ylläpitää tuotteiden jännitettä (29 V DC) ja välittää niiden välisiä datasanomia. ETS-ohjelma Ainutlaatuinen, helppokäyttöinen tietokoneohjelma. Sen avulla voit käyttää, ohjata ja säätää KNXasennuksen kaikkia toimintoja. Säädintoimilaitteet Säätölaitteet kaikenlaisille valaisimille hehkulampuista DALIvalaisimiin tai pienten tuulettimien ohjaukseen. Ilmastointi Sää Aika P P P P Venttiilitoimilaite Venttiilitoimilaitteilla tai termisillä toimilaitteilla ohjataan vesikiertoisissa järjestelmissä lämmitystä tai jäähdytystä. Ilmanlaadun valvonta Mittaa lämpötilaa, ilmankosteutta ja CO2- pitoisuutta sekä huolehtii siitä, että ilmanlaatu on aina ihanteellinen. Sääasemat Sääaseman avulla voidaan ohjata muun muassa markiiseja ja ulkovalaistusta. Vuosikello Vapaavalintaisten toimintojen aikaan perustuvaa ohjausta ja ajastusta varten. Päivämäärä ja aika voidaan lähettää sanomina väylälle muun muassa toisiokellojen synkronisointia tai näyttölaitteita varten. 17

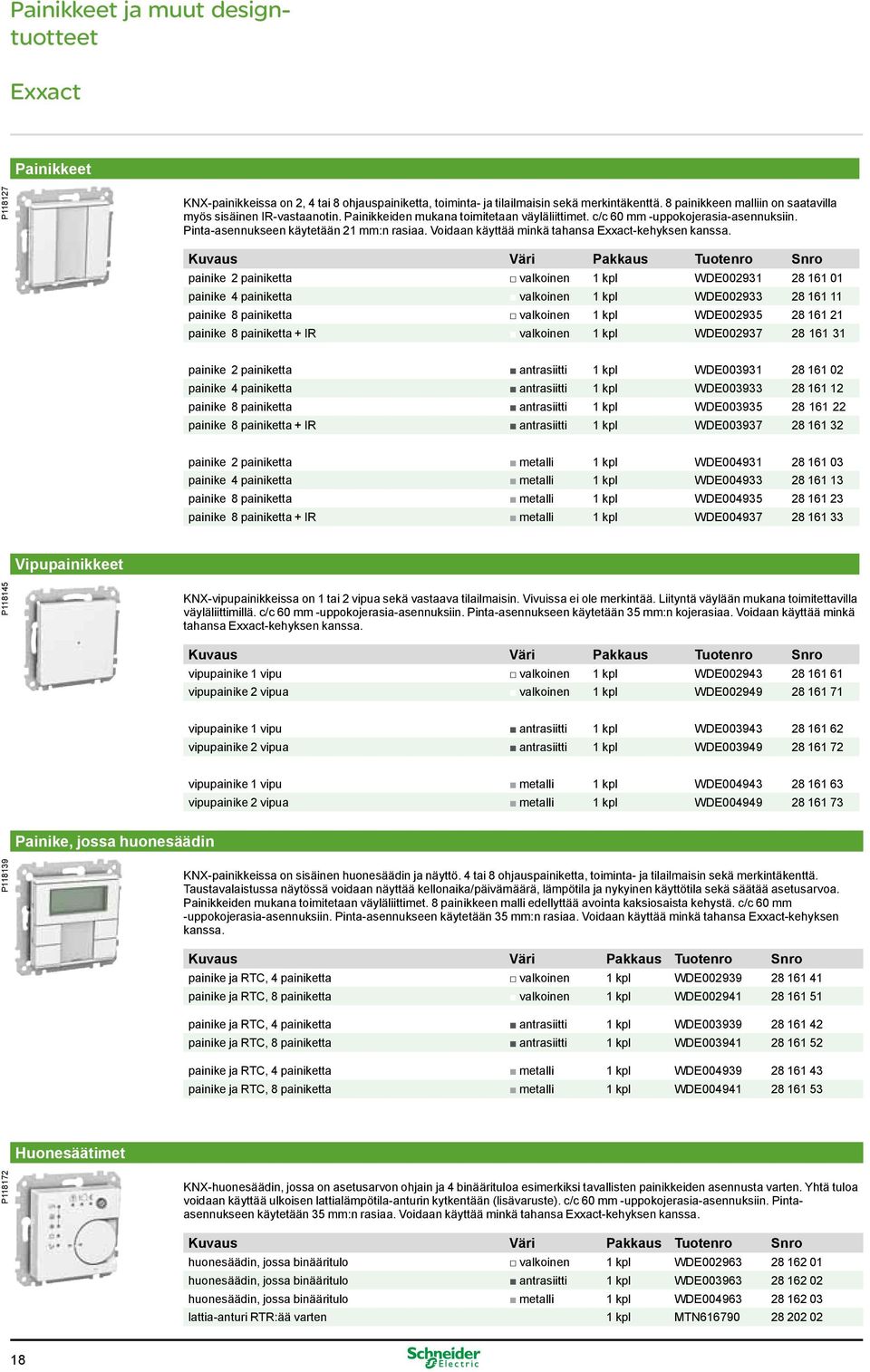

18 Painikkeet ja muut designtuotteet Exxact Painikkeet P KNX-painikkeissa on 2, 4 tai 8 ohjauspainiketta, toiminta- ja tilailmaisin sekä merkintäkenttä. 8 painikkeen malliin on saatavilla myös sisäinen IR-vastaanotin. Painikkeiden mukana toimitetaan väyläliittimet. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 21 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. painike 2 painiketta valkoinen 1 kpl WDE painike 4 painiketta valkoinen 1 kpl WDE painike 8 painiketta valkoinen 1 kpl WDE painike 8 painiketta + IR valkoinen 1 kpl WDE painike 2 painiketta antrasiitti 1 kpl WDE painike 4 painiketta antrasiitti 1 kpl WDE painike 8 painiketta antrasiitti 1 kpl WDE painike 8 painiketta + IR antrasiitti 1 kpl WDE painike 2 painiketta metalli 1 kpl WDE painike 4 painiketta metalli 1 kpl WDE painike 8 painiketta metalli 1 kpl WDE painike 8 painiketta + IR metalli 1 kpl WDE Vipupainikkeet P KNX-vipupainikkeissa on 1 tai 2 vipua sekä vastaava tilailmaisin. Vivuissa ei ole merkintää. Liityntä väylään mukana toimitettavilla väyläliittimillä. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 35 mm:n kojerasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. vipupainike 1 vipu valkoinen 1 kpl WDE vipupainike 2 vipua valkoinen 1 kpl WDE vipupainike 1 vipu antrasiitti 1 kpl WDE vipupainike 2 vipua antrasiitti 1 kpl WDE vipupainike 1 vipu metalli 1 kpl WDE vipupainike 2 vipua metalli 1 kpl WDE Painike, jossa huonesäädin P KNX-painikkeissa on sisäinen huonesäädin ja näyttö. 4 tai 8 ohjauspainiketta, toiminta- ja tilailmaisin sekä merkintäkenttä. Taustavalaistussa näytössä voidaan näyttää kellonaika/päivämäärä, lämpötila ja nykyinen käyttötila sekä säätää asetusarvoa. Painikkeiden mukana toimitetaan väyläliittimet. 8 painikkeen malli edellyttää avointa kaksiosaista kehystä. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 35 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. painike ja RTC, 4 painiketta valkoinen 1 kpl WDE painike ja RTC, 8 painiketta valkoinen 1 kpl WDE painike ja RTC, 4 painiketta antrasiitti 1 kpl WDE painike ja RTC, 8 painiketta antrasiitti 1 kpl WDE painike ja RTC, 4 painiketta metalli 1 kpl WDE painike ja RTC, 8 painiketta metalli 1 kpl WDE Huonesäätimet P KNX-huonesäädin, jossa on asetusarvon ohjain ja 4 binäärituloa esimerkiksi tavallisten painikkeiden asennusta varten. Yhtä tuloa voidaan käyttää ulkoisen lattialämpötila-anturin kytkentään (lisävaruste). c/c 60 mm -uppokojerasia-asennuksiin. Pintaasennukseen käytetään 35 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. huonesäädin, jossa binääritulo valkoinen 1 kpl WDE huonesäädin, jossa binääritulo antrasiitti 1 kpl WDE huonesäädin, jossa binääritulo metalli 1 kpl WDE lattia-anturi RTR:ää varten 1 kpl MTN

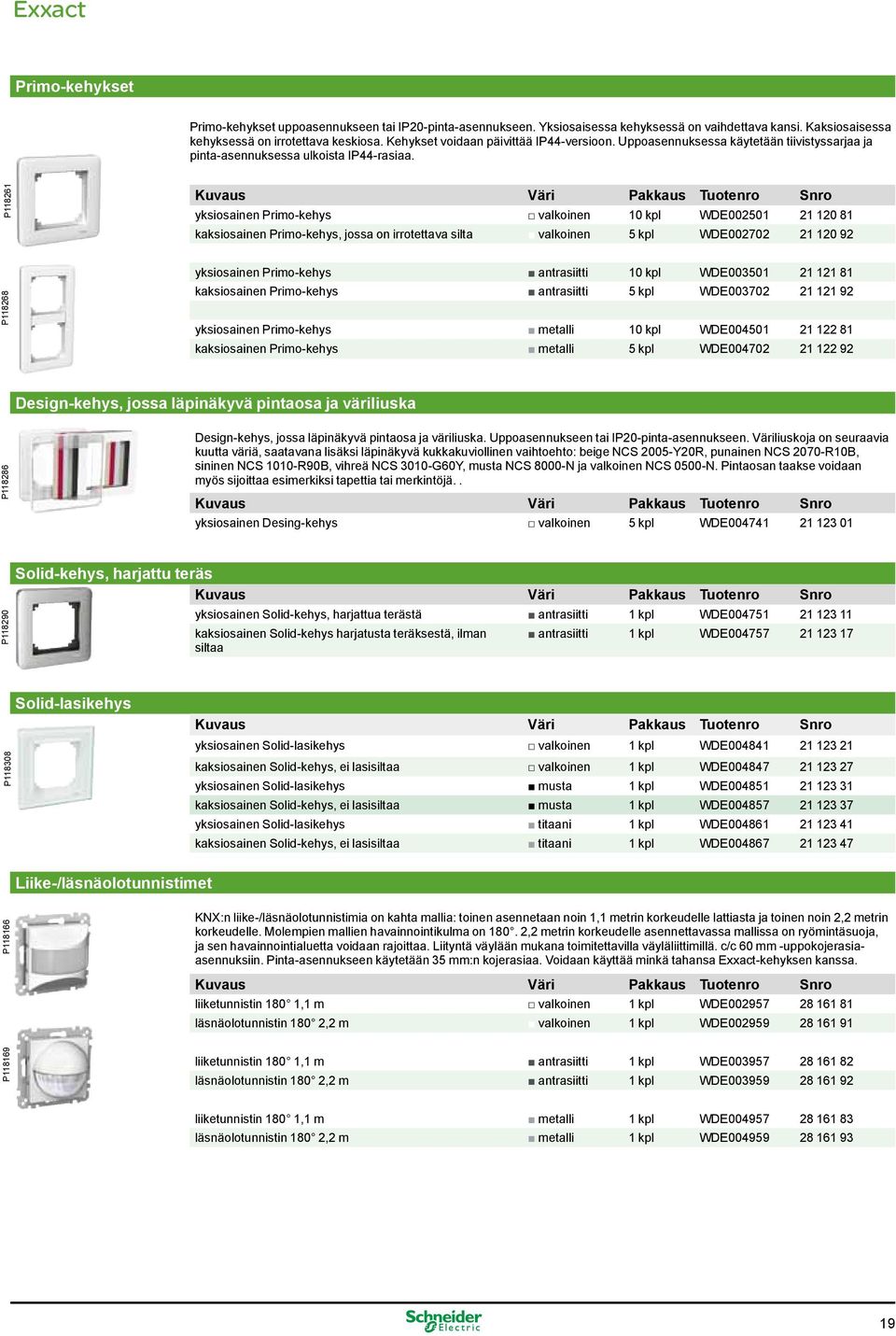

19 Exxact Primo-kehykset Primo-kehykset uppoasennukseen tai IP20-pinta-asennukseen. Yksiosaisessa kehyksessä on vaihdettava kansi. Kaksiosaisessa kehyksessä on irrotettava keskiosa. Kehykset voidaan päivittää IP44-versioon. Uppoasennuksessa käytetään tiivistyssarjaa ja pinta-asennuksessa ulkoista IP44-rasiaa. P yksiosainen Primo-kehys valkoinen 10 kpl WDE kaksiosainen Primo-kehys, jossa on irrotettava silta valkoinen 5 kpl WDE P P P P P P yksiosainen Primo-kehys antrasiitti 10 kpl WDE kaksiosainen Primo-kehys antrasiitti 5 kpl WDE yksiosainen Primo-kehys metalli 10 kpl WDE kaksiosainen Primo-kehys metalli 5 kpl WDE Design-kehys, jossa läpinäkyvä pintaosa ja väriliuska Design-kehys, jossa läpinäkyvä pintaosa ja väriliuska. Uppoasennukseen tai IP20-pinta-asennukseen. Väriliuskoja on seuraavia kuutta väriä, saatavana lisäksi läpinäkyvä kukkakuviollinen vaihtoehto: beige NCS 2005-Y20R, punainen NCS 2070-R10B, sininen NCS 1010-R90B, vihreä NCS 3010-G60Y, musta NCS 8000-N ja valkoinen NCS 0500-N. Pintaosan taakse voidaan myös sijoittaa esimerkiksi tapettia tai merkintöjä.. yksiosainen Desing-kehys valkoinen 5 kpl WDE Solid-kehys, harjattu teräs yksiosainen Solid-kehys, harjattua terästä antrasiitti 1 kpl WDE kaksiosainen Solid-kehys harjatusta teräksestä, ilman siltaa antrasiitti 1 kpl WDE Solid-lasikehys Liike-/läsnäolotunnistimet yksiosainen Solid-lasikehys valkoinen 1 kpl WDE kaksiosainen Solid-kehys, ei lasisiltaa valkoinen 1 kpl WDE yksiosainen Solid-lasikehys musta 1 kpl WDE kaksiosainen Solid-kehys, ei lasisiltaa musta 1 kpl WDE yksiosainen Solid-lasikehys titaani 1 kpl WDE kaksiosainen Solid-kehys, ei lasisiltaa titaani 1 kpl WDE KNX:n liike-/läsnäolotunnistimia on kahta mallia: toinen asennetaan noin 1,1 metrin korkeudelle lattiasta ja toinen noin 2,2 metrin korkeudelle. Molempien mallien havainnointikulma on ,2 metrin korkeudelle asennettavassa mallissa on ryömintäsuoja, ja sen havainnointialuetta voidaan rajoittaa. Liityntä väylään mukana toimitettavilla väyläliittimillä. c/c 60 mm -uppokojerasiaasennuksiin. Pinta-asennukseen käytetään 35 mm:n kojerasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. liiketunnistin 180 1,1 m valkoinen 1 kpl WDE läsnäolotunnistin 180 2,2 m valkoinen 1 kpl WDE liiketunnistin 180 1,1 m antrasiitti 1 kpl WDE läsnäolotunnistin 180 2,2 m antrasiitti 1 kpl WDE liiketunnistin 180 1,1 m metalli 1 kpl WDE läsnäolotunnistin 180 2,2 m metalli 1 kpl WDE

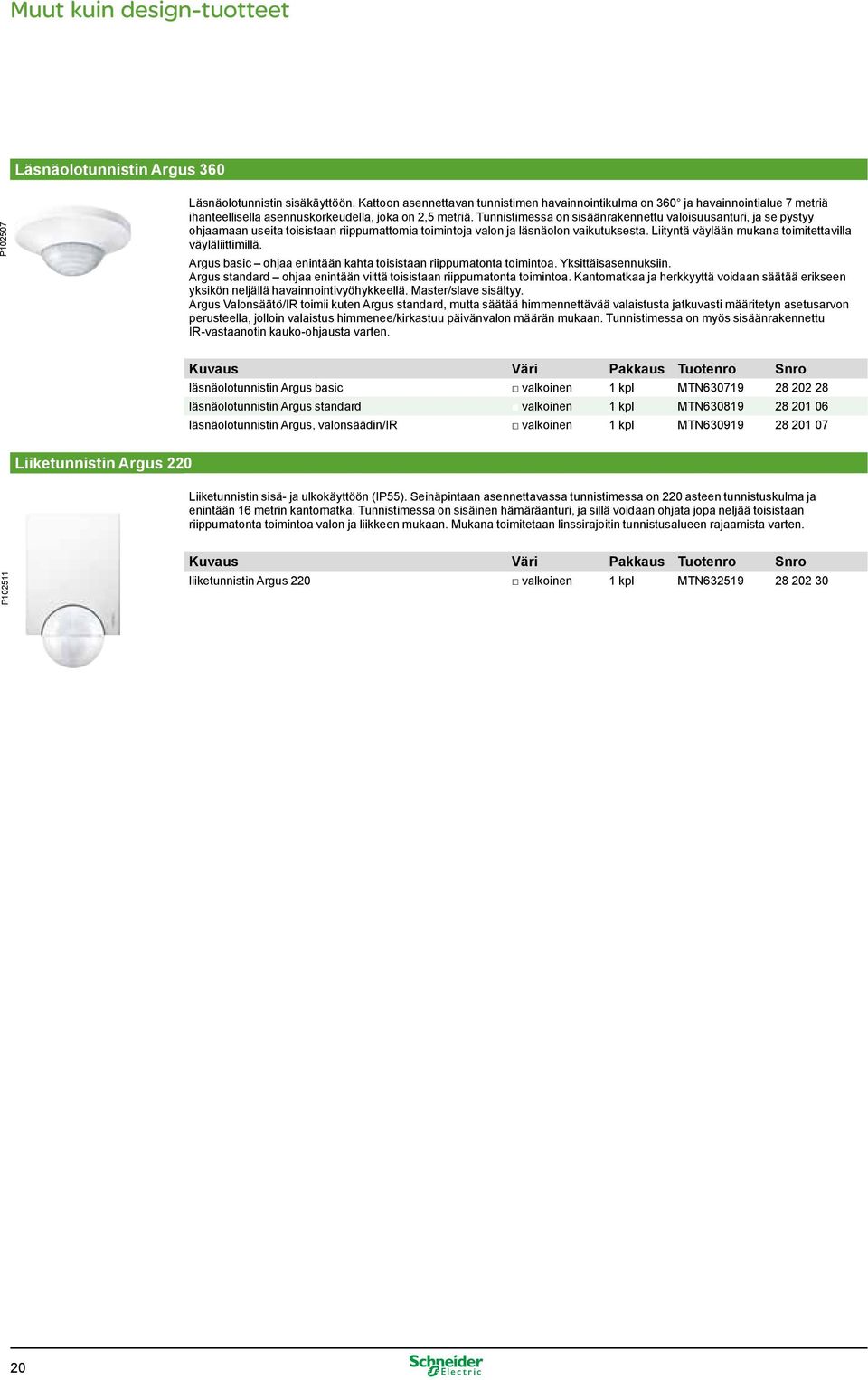

20 Muut kuin design-tuotteet Läsnäolotunnistin Argus 360 P Läsnäolotunnistin sisäkäyttöön. Kattoon asennettavan tunnistimen havainnointikulma on 360 ja havainnointialue 7 metriä ihanteellisella asennuskorkeudella, joka on 2,5 metriä. Tunnistimessa on sisäänrakennettu valoisuusanturi, ja se pystyy ohjaamaan useita toisistaan riippumattomia toimintoja valon ja läsnäolon vaikutuksesta. Liityntä väylään mukana toimitettavilla väyläliittimillä. Argus basic ohjaa enintään kahta toisistaan riippumatonta toimintoa. Yksittäisasennuksiin. Argus standard ohjaa enintään viittä toisistaan riippumatonta toimintoa. Kantomatkaa ja herkkyyttä voidaan säätää erikseen yksikön neljällä havainnointivyöhykkeellä. Master/slave sisältyy. Argus Valonsäätö/IR toimii kuten Argus standard, mutta säätää himmennettävää valaistusta jatkuvasti määritetyn asetusarvon perusteella, jolloin valaistus himmenee/kirkastuu päivänvalon määrän mukaan. Tunnistimessa on myös sisäänrakennettu IR-vastaanotin kauko-ohjausta varten. läsnäolotunnistin Argus basic valkoinen 1 kpl MTN läsnäolotunnistin Argus standard valkoinen 1 kpl MTN läsnäolotunnistin Argus, valonsäädin/ir valkoinen 1 kpl MTN Liiketunnistin Argus 220 Liiketunnistin sisä- ja ulkokäyttöön (IP55). Seinäpintaan asennettavassa tunnistimessa on 220 asteen tunnistuskulma ja enintään 16 metrin kantomatka. Tunnistimessa on sisäinen hämäräanturi, ja sillä voidaan ohjata jopa neljää toisistaan riippumatonta toimintoa valon ja liikkeen mukaan. Mukana toimitetaan linssirajoitin tunnistusalueen rajaamista varten. P liiketunnistin Argus 220 valkoinen 1 kpl MTN
