1 KNX Kiinteistöautomaatioratkaisuja kaikenlaisiin rakennuksiin

2 Uudenaikainen rakennus vähentää automaattisesti valaistusta ja lämmitystä huoneissa, joita ei käytetä. Se sytyttää valot henkilön astuessa huoneeseen sekä tekee hälytyksen murtojen, vuotojen ja tulipalojen yhteydessä. KNX-ratkaisun ansiosta kiinteistön kaikki toiminnot ovat vuorovaikutuksessa keskenään. Maksimaalinen energiatehokkuus, turvallisuus ja mukavuus ovat nyt kaikkien tavoitettavissa avoimia, standardoituja tuotteita hyödyntäen. KNX järjestelmätakuu 5 vuotta Schneider Electricin KNX-järjestelmille myönnetään tietyin ehdoin 5 vuoden järjestelmätakuu, joka kattaa myös kohtuulliset virheellisen tavaran vaihtotyökustannukset. Ehtoina mm. on, että käyttöönoton on suorittanut sertifioitu KNX-partneri ja että asennuksessa on käytetty hyväksyttyä KNX-väyläkaapelia (kts. s. 31). Lisätietoja saat Schneider Electriciltä. KNX on avoin standardisoitu järjestelmä ISO/IEC , EN 50090), joka on tarkoitettu koti- ja kiinteistöautomaatioon. Kaikki KNX-sertifioidut tuotteet ovat täysin yhteensopivia, ja niitä voidaan yhdistellä valmistajasta riippumatta. 2

3 Sisältö Säädä kiinteistön toiminnot tekemään yhteistyötä...4 KNX-investointi on hyväksi sekä taloudelle että ympäristölle...6 Säästä kustannuksia uuden tekniikan avulla...7 Yksi järjestelmä voi täyttää kaikki tarpeesi...9 KNX kiinteistöissä...10 KNX kodeissa...12 Uudet tuotteet Kaikki KNX-tuotteet puhuvat samaa kieltä...16 Tuoteluettelo Painikkeet ja muut design-tuotteet...18 Muut kuin design-tuotteet...20 KNX-järjestelmän kuvaus

4 Säädä kiinteistön toiminnot tekemään yhteistyötä KNX-ratkaisun avulla voit integroida kiinteistön sähköiset toiminnot yhteen järjestelmään. Silloin ne kaikki toimivat yhdessä. Saat helposti ja nopeasti käyttöön edistyneitä valaistus-, lämmitys-, jäähdytys-, ilmastointi-, hälytys- ja aurinkosuojatoimintoja. Lisäksi järjestelmä on avoin, jolloin voit kytkeä siihen lukemattoman määrän yhteensopivia tuotteita. Tämän päivän todellisuutta Mennessäsi työpaikan kokoushuoneeseen valot syttyvät täsmälleen oikealle tasolle, verhot laskeutuvat alas, ilmastointi siirtyy säästötilasta täydelle teholle ja katossa oleva projektori kytkeytyy toimimaan. KNX:n mahdollisuudet ovat rajattomat. Siitä huolimatta järjestelmän suunnittelu, asennus ja laajentaminen on helppoa. 4

5 Helppo... Suunnitella Yksi parikaapeli riittää. Sen avulla kaikki talon väylälaitteet voivat kommunikoida keskenään. Kun suunnittelussa käytetään KNX-järjestelmää, ohjauskaapelien määrää voidaan pienentää ratkaisevasti. Lopputuloksena on erittäin joustava ratkaisu, jossa asennusta voidaan muuttaa sekä projektin aikana että sen jälkeen. Asentaa Väylään perustuva asennus sujuu nopeasti ja asennusvirheiden määrä pysyy pienenä. Väyläkaapelia voidaan ketjuttaa ohjauskojeelta seuraavalle ja väylää voidaan haaroittaa tarpeen mukaan. Toimilaitteet - mm. releet ja valonsäätimet - asennetaan useimmiten keskitetysti. Ohjattavat vaiheet johdotetaan kulutuskojeille, minkä jälkeen toiminnot määritetään ohjelmallisesti. Voidaan myös soveltaa hajautettuja toimilaitteita, tai hajauttaa valaisimet DALI-väylään, jonka seurauksena keskustilan tarve on minimissään ja asennuksessa saavutetaan suurin muutosjoustavuus. Ottaa käyttöön KNX-asennus dokumentoidaan ja otetaan käyttöön ETS-ohjelmiston avulla. Käyttöönoton voi suorittaa esim. sertifioitu KNX-partneri. ETS:n avulla voidaan lisätä, poistaa tai muuttaa toimintoja milloin tahansa. On myös mahdollista ohjelmoida KNX-järjestelmää Internetin kautta tai käyttää älypuhelinta kaukoohjaimena. Laajentaa Järjestelmä on kansainvälinen standardi, ja sen avulla voidaan ohjata monenlaisia toimintoja. Nykyään yli 300 valmistajalta on saatavilla lukematon määrä erilaisia KNX-yhteensopivia tuotteita. Etukäteen ei myöskään tarvitse päättää, mitä toimintoja KNX-asennukseen tulee, koska toimintoja voidaan lisätä jälkeenpäin. Saada apua Schneider Electricin kautta alan paras tuki on käytettävissä koko maassa. Annamme neuvontaa ja vastaamme nopeasti esimerkiksi suunnittelua, asennusta ja käyttöönottoa koskeviin kysymyksiin. 5

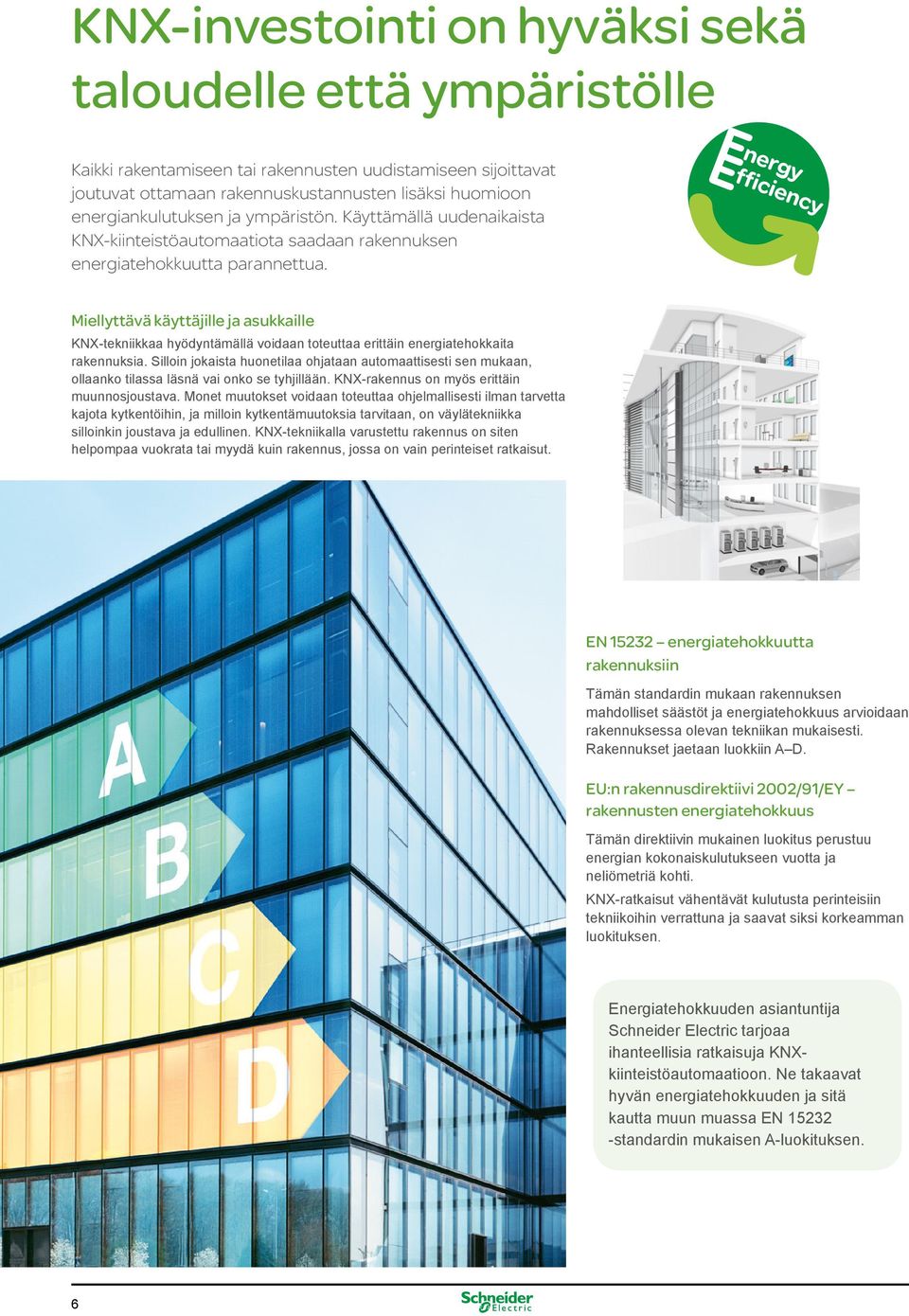

6 KNX-investointi on hyväksi sekä taloudelle että ympäristölle Kaikki rakentamiseen tai rakennusten uudistamiseen sijoittavat joutuvat ottamaan rakennuskustannusten lisäksi huomioon energiankulutuksen ja ympäristön. Käyttämällä uudenaikaista KNX-kiinteistöautomaatiota saadaan rakennuksen energiatehokkuutta parannettua. Miellyttävä käyttäjille ja asukkaille KNX-tekniikkaa hyödyntämällä voidaan toteuttaa erittäin energiatehokkaita rakennuksia. Silloin jokaista huonetilaa ohjataan automaattisesti sen mukaan, ollaanko tilassa läsnä vai onko se tyhjillään. KNX-rakennus on myös erittäin muunnosjoustava. Monet muutokset voidaan toteuttaa ohjelmallisesti ilman tarvetta kajota kytkentöihin, ja milloin kytkentämuutoksia tarvitaan, on väylätekniikka silloinkin joustava ja edullinen. KNX-tekniikalla varustettu rakennus on siten helpompaa vuokrata tai myydä kuin rakennus, jossa on vain perinteiset ratkaisut. EN energiatehokkuutta rakennuksiin Tämän standardin mukaan rakennuksen mahdolliset säästöt ja energiatehokkuus arvioidaan rakennuksessa olevan tekniikan mukaisesti. Rakennukset jaetaan luokkiin A D. EU:n rakennusdirektiivi 2002/91/EY rakennusten energiatehokkuus Tämän direktiivin mukainen luokitus perustuu energian kokonaiskulutukseen vuotta ja neliömetriä kohti. KNX-ratkaisut vähentävät kulutusta perinteisiin tekniikoihin verrattuna ja saavat siksi korkeamman luokituksen. Energiatehokkuuden asiantuntija Schneider Electric tarjoaa ihanteellisia ratkaisuja KNXkiinteistöautomaatioon. Ne takaavat hyvän energiatehokkuuden ja sitä kautta muun muassa EN standardin mukaisen A-luokituksen. 6

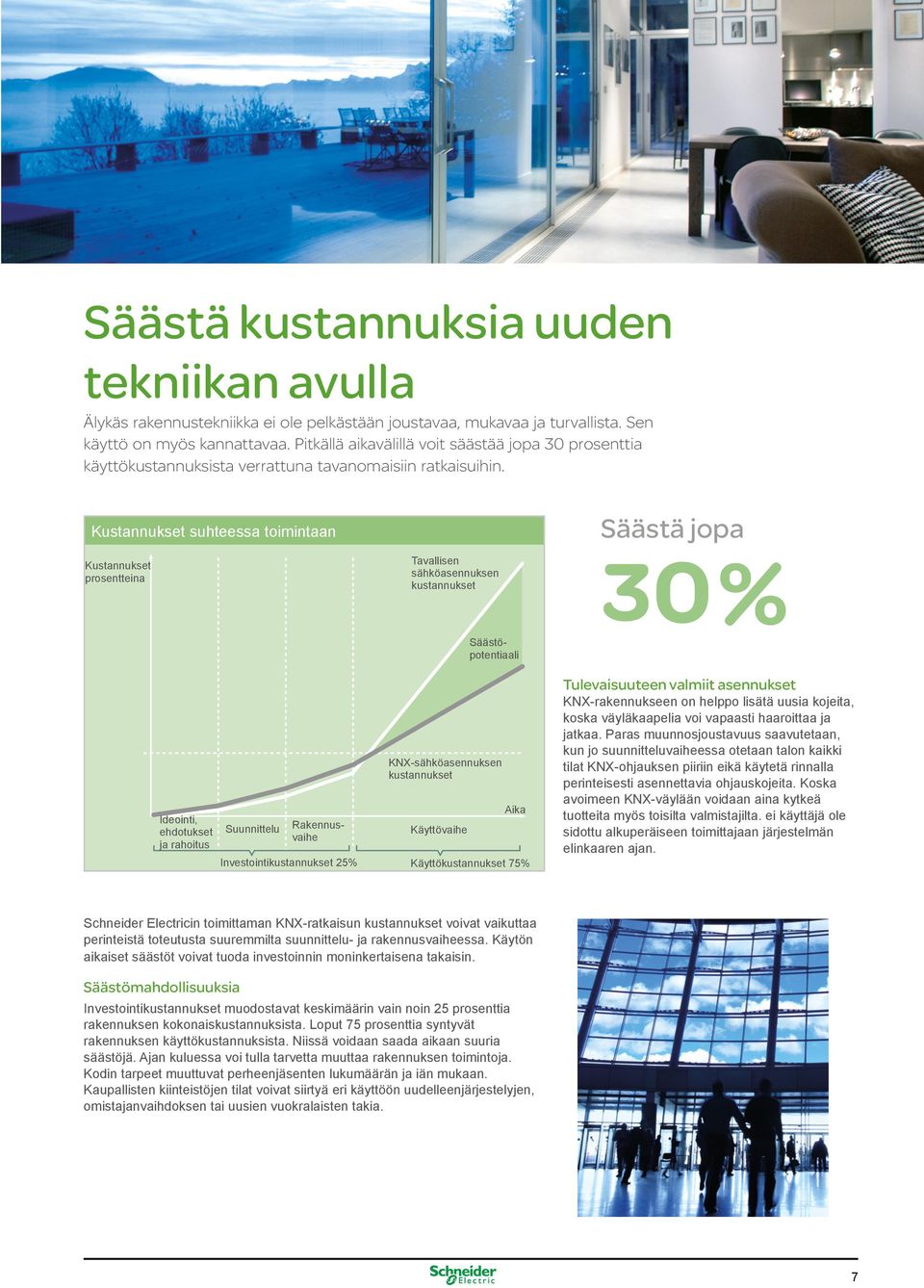

7 Säästä kustannuksia uuden tekniikan avulla Älykäs rakennustekniikka ei ole pelkästään joustavaa, mukavaa ja turvallista. Sen käyttö on myös kannattavaa. Pitkällä aikavälillä voit säästää jopa 30 prosenttia käyttökustannuksista verrattuna tavanomaisiin ratkaisuihin. Kustannukset suhteessa toimintaan Kustannukset prosentteina Tavallisen sähköasennuksen kustannukset Säästä jopa Ideointi, ehdotukset ja rahoitus Suunnittelu Säästöpotentiaali Rakennusvaihe KNX-sähköasennuksen kustannukset Käyttövaihe Aika Investointikustannukset 25% Käyttökustannukset 75% Tulevaisuuteen valmiit asennukset KNX-rakennukseen on helppo lisätä uusia kojeita, koska väyläkaapelia voi vapaasti haaroittaa ja jatkaa. Paras muunnosjoustavuus saavutetaan, kun jo suunnitteluvaiheessa otetaan talon kaikki tilat KNX-ohjauksen piiriin eikä käytetä rinnalla perinteisesti asennettavia ohjauskojeita. Koska avoimeen KNX-väylään voidaan aina kytkeä tuotteita myös toisilta valmistajilta. ei käyttäjä ole sidottu alkuperäiseen toimittajaan järjestelmän elinkaaren ajan. Schneider Electricin toimittaman KNX-ratkaisun kustannukset voivat vaikuttaa perinteistä toteutusta suuremmilta suunnittelu- ja rakennusvaiheessa. Käytön aikaiset säästöt voivat tuoda investoinnin moninkertaisena takaisin. Säästömahdollisuuksia Investointikustannukset muodostavat keskimäärin vain noin 25 prosenttia rakennuksen kokonaiskustannuksista. Loput 75 prosenttia syntyvät rakennuksen käyttökustannuksista. Niissä voidaan saada aikaan suuria säästöjä. Ajan kuluessa voi tulla tarvetta muuttaa rakennuksen toimintoja. Kodin tarpeet muuttuvat perheenjäsenten lukumäärän ja iän mukaan. Kaupallisten kiinteistöjen tilat voivat siirtyä eri käyttöön uudelleenjärjestelyjen, omistajanvaihdoksen tai uusien vuokralaisten takia. 7

8

9 Voiko yksi järjestelmä täyttää kaikki tarpeet? Samaan aikaan kun yhä enemmän toimintoja siirtyy sähköisten ohjausten piiriin, on ohjattavien pisteiden lukumäärä kasvussa. Jos käytetään perinteistä asennustekniikkaa, vaaditaan monta erillistä järjestelmää. Lopputuloksena on suuri työmäärä asennusvaiheessa eivätkä eri järjestelmät kommunikoi keskenään. Perinteinen sähköasennus onkin monelta osin tullut tiensä päähän. Ratkaisu on KNX - avoin standardi, joka älykkäästi integroi rakennuksen eri toiminnot yhteen. Joustavuutta Useimmat rakennukset suunnitellaan vuosikymmenten käyttöä varten, joten huoneratkaisuja ja toimintoja joudutaan väistämättä muuttamaan ennemmin tai myöhemmin. KNX-tekniikalla toteutettuna toimintoja voidaan mukauttaa käyttäjän tarpeisiin helposti ja kustannustehokkaasti ilman suuria muutoksia mm. sähköasennukseen. Mukavuutta Nykyään jokainen odottaa arki- ja työelämältä aiempaa enemmän mukavuutta ja miellyttävyyttä. Uudenaikainen sähköasennus, jonka käyttö on helppoa ja mukavaa, helpottaa elämää paljon. Turvallisuutta ja varmuutta Jos rakennuksesta halutaan mahdollisimman turvallinen, sen järjestelmien on pystyttävä reagoimaan nopeasti ja älykkäästi kriittisissä tilanteissa riippumatta siitä, onko paikalla ketään. Näiden vaatimusten vuoksi tavallisten sähköasennusten kapasiteetti loppuu pian kesken. Kustannustehokkuutta Rakennuskustannusten lisäksi myös juoksevat käyttökulut ovat tärkeitä pyrittäessä varmistamaan, että investointi on kustannustehokas. Mitä joustavammin rakennuksen järjestelmät pystyvät mukautumaan uusiin tarpeisiin ja teknisiin innovaatioihin, sitä enemmän lisäarvoa ne tuottavat investoinneille. Myös älykkäät energiatehokkuusratkaisut tuottavat vuosien varrella selvää säästöä. 9

10 KNX kiinteistöissä Joustavuus ja kustannustehokkuus ovat erityisen tärkeitä asioita kaupallisissa rakennuksissa. Niissä älykäs KNX-kiinteistönohjaus pääsee todella oikeuksiinsa. Joustava kiinteistönohjaus KNX on monipuolinen järjestelmä, joka ohjaa suurten tilojen energiankulutusta ja mukavuutta. KNX:n avulla voidaan kuitenkin myös säätää kutakin yksittäistä huonetta tai tilaa varten erilaiset olosuhteet. Toimintoja voidaan mukauttaa helposti ja joustavasti huoneiden käyttötarkoituksen muuttuessa sekä uudelleenjärjestelyjen ja muuttojen yhteydessä. Valvonta ja hälytykset Ikkunoita, ovia ja autotalleja valvotaan antureilla, jotka ilmoittavat kaikista epätavallisista havainnoista. Toiminnot, arvot, hälytykset ja asetukset saa helposti näkyviin tarvittaessa. Signaalit ohjautuvat automaattisesti edelleen vastaanottovirkailijalle, vahtimestarille tai käyttöhenkilöstölle. P Valaistuksen automaattinen ohjaus Järjestelmään voidaan ohjelmoida ennalta valaistustilanteita, jotka on mukautettu tarpeisiin ja toimintaan. Käytävien ja rappukäytävien valaistuksessa voidaan hyödyntää liiketunnistimia ja ajastimia. Huoneiden valaistusta ohjataan läsnäolotunnistimilla. Kun halutaan luoda ihanteellinen työympäristö ja säästää samalla energiaa, valaistusta voidaan ohjata päivänvalo-olosuhteiden mukaan. Älykkäällä valaistuksen ja lämmityksen ohjauksella energiakustannuksia voidaan pienentää jopa yli 30 %.

11 Mukavuutta Neuvotteluhuoneessa voidaan aktivoida yhdellä painikkeen painalluksella kokonainen sarja toimintoja, jotka valmistelevat esitystä. Valoja himmennetään, sälekaihtimet ja valkokangas lasketaan alas oikeiden olosuhteiden luomiseksi esitystä varten ja projektori ja mikrofoni kytkeytyvät päälle automaattisesti. Lopuksi järjestelmä säätää ilmanvaihdon ja lämmityksen ihanteelliselle tasolle. Markiisien ja sälekaihtimien älykäs ohjaus Markiiseja ja sälekaihtimia voidaan ohjata automaattisesti, jolloin voidaan vähentää jäähdytystarvetta kesällä tai lämmitystarvetta talvella. Sälekaihtimia voidaan ohjata mukavasti painikkeilla silloin, kun huoneessa oleillaan. Tuulianturit rullaavat markiisit automaattisesti suojaan kovalta tuulelta. Kustannusten hallinta KNX-järjestelmä voi seurata rakennuksen eri toimintojen energiankulutusta ja näyttää ne käyttäjälle tai huoltohenkilöstölle. Järjestelmä voi automaattisesti reagoida poikkeaviin tilanteisiin, esimerkiksi energian kulutuksen ollessa liian suuri voidaan koko rakennuksen valaistusta säätää himmeämmäksi. Lämpötilan yksilöllinen säätö Sama anturi ohjaa sekä lämmitystä että jäähdytystä, minkä ansiosta niiden samanaikainen toiminta estyy. Kun huone on tyhjillään, sen lämpötilan hieman laskee (tai kesällä nousee), jolloin energiankulutus vähenee. Yöllä ja viikonloppuisin lämmitystä vähennetään enemmän. 11

12 KNX kodeissa Seuraavassa on esimerkkejä asioista, joihin kotisi pystyy, kun asennat KNX-järjestelmän. Turvallinen koti Olet varmaan usein miettinyt, sammutitko varmasti kahvinkeittimen ja silitysraudan. Älykkäässä talossa pääset tällaisista huolista eroon ulko-oven vieressä olevan "poissa" -painikkeen avulla, joka sammuttaa kaikki kyseisiin laitteisiin kytketyt pistorasiat. Samalla järjestelmä sammuttaa valot ja alentaa lämpötilaa muutaman asteen, jos haluat olla pitkään poissa. Voit kytkeä älykkääseen taloon myös hälytyksiä ja valvontatoimintoja sekä kotonaolosimulaation, joka voi sytyttää ja sammuttaa valoja automaattisesti, kun olet poissa. Säästä energiaa ja pienennä sähkölaskua Älykäs talo vähentää energiankulutusta ollessaan tyhjänä tai asukkaiden nukkuessa. 12

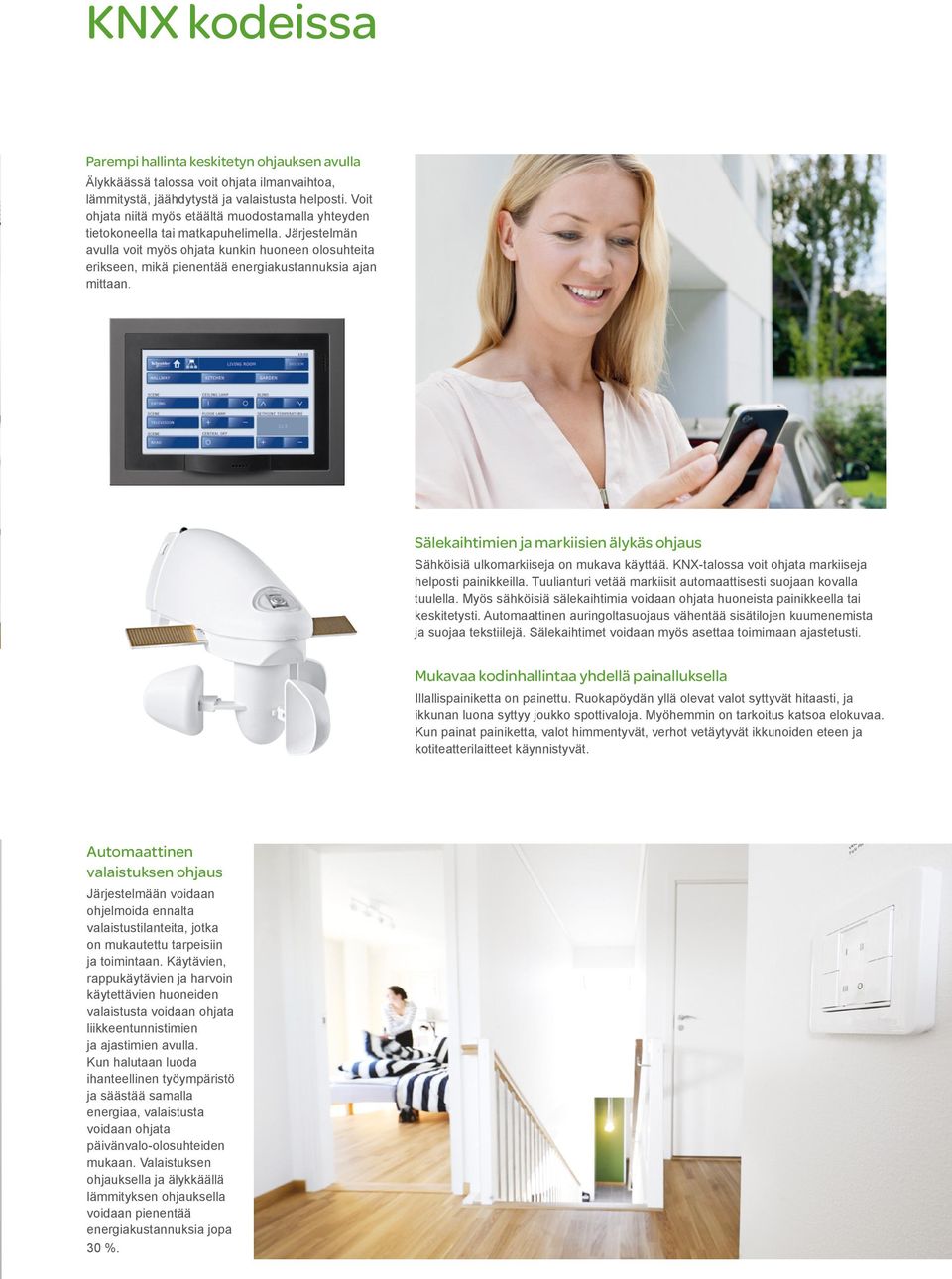

13 KNX kodeissa Parempi hallinta keskitetyn ohjauksen avulla Älykkäässä talossa voit ohjata ilmanvaihtoa, lämmitystä, jäähdytystä ja valaistusta helposti. Voit ohjata niitä myös etäältä muodostamalla yhteyden tietokoneella tai matkapuhelimella. Järjestelmän avulla voit myös ohjata kunkin huoneen olosuhteita erikseen, mikä pienentää energiakustannuksia ajan mittaan. Sälekaihtimien ja markiisien älykäs ohjaus Sähköisiä ulkomarkiiseja on mukava käyttää. KNX-talossa voit ohjata markiiseja helposti painikkeilla. Tuulianturi vetää markiisit automaattisesti suojaan kovalla tuulella. Myös sähköisiä sälekaihtimia voidaan ohjata huoneista painikkeella tai keskitetysti. Automaattinen auringoltasuojaus vähentää sisätilojen kuumenemista ja suojaa tekstiilejä. Sälekaihtimet voidaan myös asettaa toimimaan ajastetusti. Mukavaa kodinhallintaa yhdellä painalluksella Illallispainiketta on painettu. Ruokapöydän yllä olevat valot syttyvät hitaasti, ja ikkunan luona syttyy joukko spottivaloja. Myöhemmin on tarkoitus katsoa elokuvaa. Kun painat painiketta, valot himmentyvät, verhot vetäytyvät ikkunoiden eteen ja kotiteatterilaitteet käynnistyvät. Automaattinen valaistuksen ohjaus Järjestelmään voidaan ohjelmoida ennalta valaistustilanteita, jotka on mukautettu tarpeisiin ja toimintaan. Käytävien, rappukäytävien ja harvoin käytettävien huoneiden valaistusta voidaan ohjata liikkeentunnistimien ja ajastimien avulla. Kun halutaan luoda ihanteellinen työympäristö ja säästää samalla energiaa, valaistusta voidaan ohjata päivänvalo-olosuhteiden mukaan. Valaistuksen ohjauksella ja älykkäällä lämmityksen ohjauksella voidaan pienentää energiakustannuksia jopa 30 %. 13

14 Uutta v. 2013! KNX hallinnassa missä ja milloin tahansa Älypuhelimet ja tabletit ovat tulleet osaksi ihmisten jokapäiväistä elämää. Mobiililaitteita käytetään luontevasti töissä ja vapaa-aikana Internetselailuun, sähköpostiin, sosiaaliseen mediaan ja moneen muuhun. Schneider Electricin InSideControl jatkaa tätä trendiä muuttamalla mobiililaitteen myös toimivaksi kodinohjauksen käyttöliittymäksi. Missä ja milloin tahansa InSideControl muuttaa älypuhelimet ja tabletit helppokäyttöisiksi käyttöliittymiksi kodin tai työpaikan sähköisten toimintojen ohjaamiseen. Kaikkia KNX-järjestelmän toimintoja voidaan käyttää, esimerkiksi ohjata valaistusta, säätää lämmitystä, aktivoida tilanteita tai näyttää energiankulutus. Pieni vaiva, suuri hyöty InSideControl sopii sekä uusiin että vanhoihin KNX-järjestelmiin kotona, toimistoissa, myymälöissä ja muissa pienkohteissa. Asenna keskukseen InSideControl IP-rajapinta, suunnittele käyttöliittymä InSideControl Builder ohjelmalla ja lataa mobiililaitteisiin InSideControl-sovellus. Helppo päivitys Kytke KNX InSideControl IP-rajapinta Asenna PC:lle InSideControl Builder -ohjelma Laadi käyttöliittymä Lataa InSideControl älypuhelimeen tai InSideControl HD tablettiin Lataa käyttöliittymä mobiililaitteeseen InSideControl Builder -sovelluksella käyttöliittymän laatiminen on sujuvaa. Helppoa hallintaa InSideControl faktat Selkeä ja intuitiivinen käyttöliittymä sopii kaikille käyttäjille. TV Room Light Online Measures Electricity ma Online Ohjaa valaistusta ja lämmitystä yksittäin tai ryhmissä Voit ohjata myös RGB-valaistusta Tilanneohjaukset tekevät päivittäiskäytöstä mukavaa Voit vastaanottaa notifikaatioita Voit näyttää hetkellisen energiankulutuksen Kaksi vaihtoehtoista väriteemaa käyttöliittymälle InSideControl Online InSideControl Online Living Room Online TV Scene Voltage Pick a Colour Windspeed 673 mv Garden Entrance Garden Entrance TV Scene Living Room TV Room Living Room TV Room Room Temperature Consumption 21.5 C kwh Bedroom Nursery Bedroom Nursery Room Temperature Bathroom Library Bathroom Library Rakennuksen toimintojen ohjaus huonekohtaisesti. Hetkellinen energian kulutus voi olla aina nähtävissä. Kaksi vaihtoehtoista väriteemaa: musta ja valkoinen Värinvalitsin RGBvalaistukselle 14

15 Uutta v. 2013! KNX mittarointirajapinta energiankulutuksen seurantaan Suoraan KNX-väylään kytkettävien energianmittausratkaisujen lisäksi voit mittarointirajapinnan avulla soveltaa laajaa valikoimaa MODBUS-energiamittareita. Schneider Electricin MODBUS-mittareiden avulla voidaan mitata virtoja 63 A:n saakka ja valvoa myös sähkön laatua. Rajapinta toimii MODBUS-väylän master-laitteena. ETS-sovellus sisältää valmiit lomakkeet, joka muuttavat MODBUS-rekisterit KNX-ryhmäobjekteiksi, 17 eri tyyppisen mittarin kytkentään. Jopa 10 energiamittaria voidaan kytkeä yhteen mittarointirajapintaan, minkä ansiosta KNX/MODBUS-ratkaisun kustannukset ovat edulliset. Lisäksi on käytössä 40 vapaasti ohjelmoitavaa rekisteriä toisten valmistajien MODBUS-laitteita varten. Myös lämmön ja veden mittaus on mahdollista MODBUSpulssilaskureilla. Mitattu energiankulutus voidaan näyttää KNX:n puolella, mm. kosketusnäytöllä tai tabletilla. KNX-järjestelmään voidaan myös ohjelmoida toimintoja, jotka automaattisesti vähentävät energiankulutusta ennalta määrättyjen raja-arvojen mukaan. Esimerkiksi voidaan lähettää sanoma, jolla rakennuksen kaikkien himmennettävien valaisimien tehoa vähennetään. KNX-toimintoja (esim.) Energiankäytön visualisointi Yhteys kiinteistövalvomoon Virtarajahälytykset Tehon ohjailu Kuormien pudottaminen verkosta Valaistuksen globaali himmennys KNX MODBUS RS485/RTU N L1 L2 L3 15

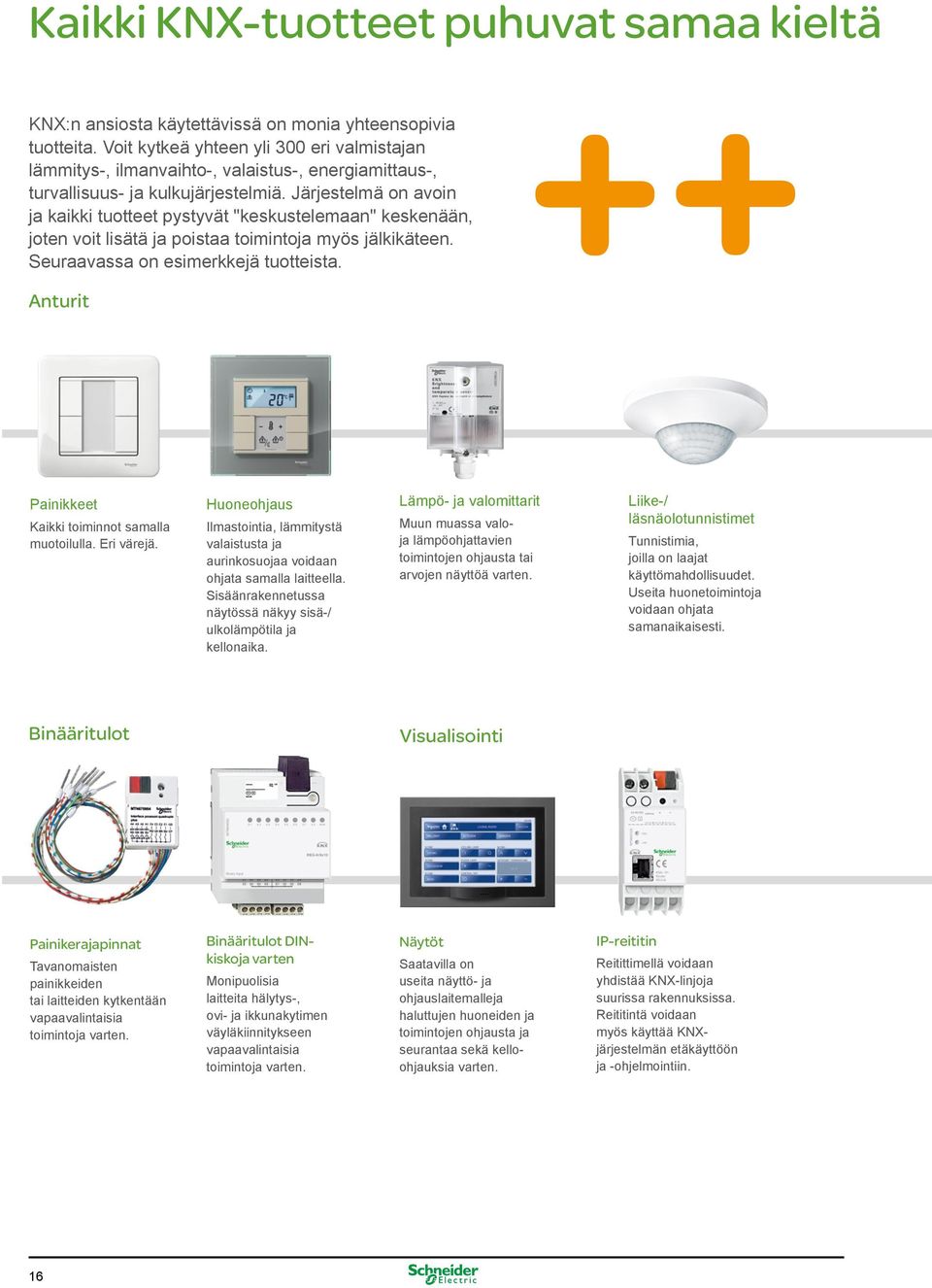

16 Kaikki KNX-tuotteet puhuvat samaa kieltä KNX:n ansiosta käytettävissä on monia yhteensopivia tuotteita. Voit kytkeä yhteen yli 300 eri valmistajan lämmitys-, ilmanvaihto-, valaistus-, energiamittaus-, turvallisuus- ja kulkujärjestelmiä. Järjestelmä on avoin ja kaikki tuotteet pystyvät "keskustelemaan" keskenään, joten voit lisätä ja poistaa toimintoja myös jälkikäteen. Seuraavassa on esimerkkejä tuotteista. Anturit Painikkeet Kaikki toiminnot samalla muotoilulla. Eri värejä. Huoneohjaus Ilmastointia, lämmitystä valaistusta ja aurinkosuojaa voidaan ohjata samalla laitteella. Sisäänrakennetussa näytössä näkyy sisä-/ ulkolämpötila ja kellonaika. Lämpö- ja valomittarit Muun muassa valoja lämpöohjattavien toimintojen ohjausta tai arvojen näyttöä varten. Liike-/ läsnäolotunnistimet Tunnistimia, joilla on laajat käyttömahdollisuudet. Useita huonetoimintoja voidaan ohjata samanaikaisesti. Binääritulot Visualisointi Painikerajapinnat Tavanomaisten painikkeiden tai laitteiden kytkentään vapaavalintaisia toimintoja varten. Binääritulot DINkiskoja varten Monipuolisia laitteita hälytys-, ovi- ja ikkunakytimen väyläkiinnitykseen vapaavalintaisia toimintoja varten. Näytöt Saatavilla on useita näyttö- ja ohjauslaitemalleja haluttujen huoneiden ja toimintojen ohjausta ja seurantaa sekä kelloohjauksia varten. IP-reititin Reitittimellä voidaan yhdistää KNX-linjoja suurissa rakennuksissa. Reititintä voidaan myös käyttää KNXjärjestelmän etäkäyttöön ja -ohjelmointiin. 16

17 Kaikki KNX-tuotteet puhuvat samaa kieltä Toimilaitteet Järjestelmäkomponentit Kytkintoimilaitteet Älykkäitä releitä monipuoliseen käyttöön. Kaikenlaisten päälle/pois -kuormien ohjaus, myös releeseen integroidulla energianmittauksella. Verhotoimilaitteet Markiiseja, sälekaihtimia, valkokankaita ja pimennysverhoja ohjataan verhotoimilaitteilla. Saatavana myös uppoasennuksella. Jännitteen ylläpito Kaikki tuotteet kytketään kaksisäikeiseen väyläjohtoon, jolla on kaksi tehtävää. Se ylläpitää tuotteiden jännitettä (29 V DC) ja välittää niiden välisiä datasanomia. ETS-ohjelma ETS-ohjelma on KNX-ammattilaisen työkalu järjestelmän käyttöönottoon ja ylläpitoon. Säädintoimilaitteet Valonsäätimet vähentävät energiankulutusta ja parantavat tunnelmaa. Valitse sopiva universaali-, 0-10V- tai DALI-säädin valolähteen mukaan. Ilmastointi Sää Energian mittaus Venttiilitoimilaite Venttiilitoimilaitteilla tai termisillä toimilaitteilla ohjataan vesikiertoisissa järjestelmissä lämmitystä tai jäähdytystä. Ilmanlaadun valvonta Mittaa lämpötilaa, ilmankosteutta ja CO2- pitoisuutta sekä huolehtii siitä, että ilmanlaatu on aina ihanteellinen. Sääasemat Sääaseman avulla voidaan ohjata muun muassa markiiseja ja ulkovalaistusta. Energiamittari ja mittarointirajapinta KNX-ratkaisujen avulla voidaan eritellä valaistuksen, kylmälaitteiden, boilerin jne kuluttama energia. Järjestelmä voi automaattisesti reagoida liian suureen kulutukseen, esim. sammuttamalla kuormia tai himmentämällä valaistusta. 17

18 Painikkeet ja muut designtuotteet Exxact Painikkeet KNX-painikkeissa on 2, 4 tai 8 ohjauspainiketta, toiminta- ja tilailmaisin sekä merkintäkenttä. 8 painikkeen malliin on saatavilla myös sisäinen IR-vastaanotin. Painikkeiden mukana toimitetaan väyläliittimet. c/c 60 mm -uppokojerasia-asennuksiin. Pintaasennukseen käytetään 21 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. painike 2 painiketta valkoinen WDE painike 4 painiketta valkoinen WDE painike 8 painiketta valkoinen WDE painike 8 painiketta + IR valkoinen WDE painike 2 painiketta antrasiitti WDE painike 4 painiketta antrasiitti WDE painike 8 painiketta antrasiitti WDE painike 8 painiketta + IR antrasiitti WDE painike 2 painiketta metalli WDE painike 4 painiketta metalli WDE painike 8 painiketta metalli WDE painike 8 painiketta + IR metalli WDE Vipupainikkeet KNX-vipupainikkeissa on 1 tai 2 vipua sekä vastaava tilailmaisin. Vivuissa ei ole merkintää. Liityntä väylään mukana toimitettavilla väyläliittimillä. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 35 mm:n kojerasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. vipupainike 1 vipu valkoinen WDE vipupainike 2 vipua valkoinen WDE vipupainike 1 vipu antrasiitti WDE vipupainike 2 vipua antrasiitti WDE vipupainike 1 vipu metalli WDE vipupainike 2 vipua metalli WDE Painike, jossa huonesäädin KNX-painikkeissa on sisäinen huonesäädin ja näyttö. 4 tai 8 ohjauspainiketta, toiminta- ja tilailmaisin sekä merkintäkenttä. Taustavalaistussa näytössä voidaan näyttää kellonaika/päivämäärä, lämpötila ja nykyinen käyttötila sekä säätää asetusarvoa. Painikkeiden mukana toimitetaan väyläliittimet. 8 painikkeen malli edellyttää avointa kaksiosaista kehystä. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 35 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. painike ja RTC, 4 painiketta valkoinen WDE painike ja RTC, 8 painiketta valkoinen WDE painike ja RTC, 4 painiketta antrasiitti WDE painike ja RTC, 8 painiketta antrasiitti WDE painike ja RTC, 4 painiketta metalli WDE painike ja RTC, 8 painiketta metalli WDE Huonesäätimet KNX-huonesäädin, jossa on asetusarvon ohjain ja 4 binäärituloa esimerkiksi tavallisten painikkeiden asennusta varten. Yhtä tuloa voidaan käyttää ulkoisen lattialämpötila-anturin kytkentään (lisävaruste). c/c 60 mm -uppokojerasia-asennuksiin. Pintaasennukseen käytetään 35 mm:n rasiaa. Voidaan käyttää minkä tahansa Exxact-kehyksen kanssa. huonesäädin, jossa binääritulo valkoinen WDE huonesäädin, jossa binääritulo antrasiitti WDE huonesäädin, jossa binääritulo metalli WDE lattia-anturi RTR:ää varten MTN

19 Exxact Primo-kehykset Primo-kehykset uppoasennukseen tai IP20-pinta-asennukseen. Yksiosaisessa kehyksessä on vaihdettava kansi. Kaksiosaisessa kehyksessä on irrotettava välisilta. Kehykset voidaan päivittää IP44-versioon. Uppoasennuksessa käytetään tiivistyssarjaa ja pinta-asennuksessa ulkoista IP44-rasiaa. yksiosainen Primo-kehys valkoinen WDE kaksiosainen Primo-kehys valkoinen WDE yksiosainen Primo-kehys antrasiitti WDE kaksiosainen Primo-kehys antrasiitti WDE yksiosainen Primo-kehys metalli WDE kaksiosainen Primo-kehys metalli WDE Design-kehys, jossa läpinäkyvä pintaosa ja väriliuska Design-kehys, jossa läpinäkyvä pintaosa ja väriliuska. Uppoasennukseen tai IP20-pinta-asennukseen. Väriliuskoja on seuraavia kuutta väriä, saatavana lisäksi läpinäkyvä kukkakuviollinen vaihtoehto: beige NCS 2005-Y20R, punainen NCS 2070-R10B, sininen NCS 1010-R90B, vihreä NCS 3010-G60Y, musta NCS 8000-N ja valkoinen NCS 0500-N. Pintaosan taakse voidaan myös sijoittaa esimerkiksi tapettia tai merkintöjä.. yksiosainen Desing-kehys valkoinen WDE Solid-kehys, harjattu teräs yksiosainen Solid-kehys, harjattua terästä antrasiitti WDE kaksiosainen Solid-kehys harjatusta teräksestä, ilman välisiltaa antrasiitti WDE Solid-lasikehys yksiosainen Solid-lasikehys valkoinen WDE kaksiosainen Solid-kehys, ilman välisiltaa valkoinen WDE yksiosainen Solid-lasikehys musta WDE kaksiosainen Solid-kehys, ilman välisiltaa musta WDE yksiosainen Solid-lasikehys titaani WDE kaksiosainen Solid-kehys, ilman välisiltaa titaani WDE Liike-/läsnäolotunnistimet KNX:n liike-/läsnäolotunnistimia on kahta mallia: toinen asennetaan noin 1,1 metrin korkeudelle lattiasta ja toinen noin 2,2 metrin korkeudelle. Molempien mallien tunnistuskulma on 180. Liityntä väylään mukana toimitettavilla väyläliittimillä. c/c 60 mm -uppokojerasia-asennuksiin. Pinta-asennukseen käytetään 35 mm:n kojerasiaa. Voidaan käyttää minkä tahansa Exxactkehyksen kanssa. liiketunnistin 180 1,1 m valkoinen WDE läsnäolotunnistin 180 2,2 m valkoinen WDE liiketunnistin 180 1,1 m antrasiitti WDE läsnäolotunnistin 180 2,2 m antrasiitti WDE liiketunnistin 180 1,1 m metalli WDE läsnäolotunnistin 180 2,2 m metalli WDE

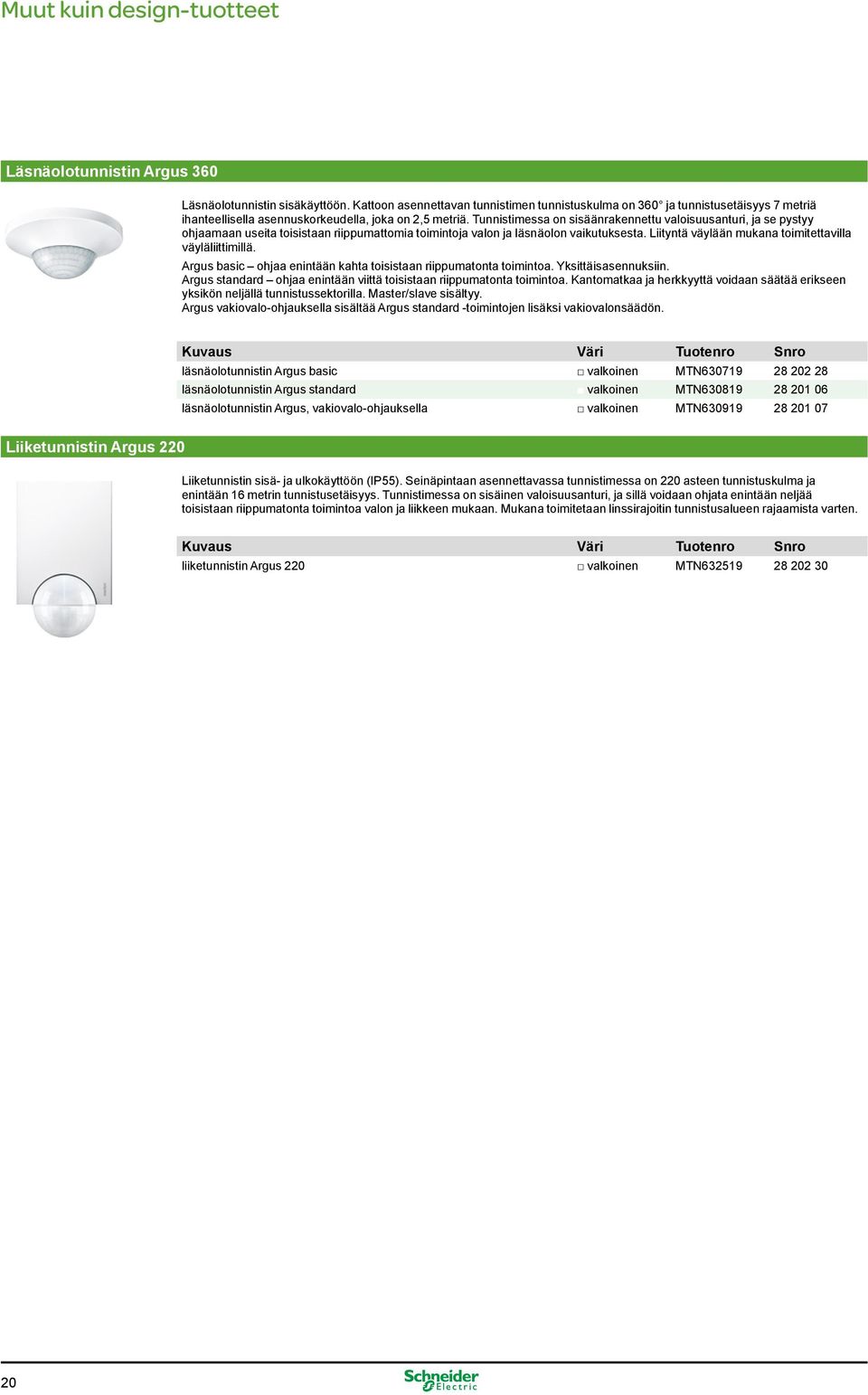

20 Muut kuin design-tuotteet Läsnäolotunnistin Argus 360 Läsnäolotunnistin sisäkäyttöön. Kattoon asennettavan tunnistimen tunnistuskulma on 360 ja tunnistusetäisyys 7 metriä ihanteellisella asennuskorkeudella, joka on 2,5 metriä. Tunnistimessa on sisäänrakennettu valoisuusanturi, ja se pystyy ohjaamaan useita toisistaan riippumattomia toimintoja valon ja läsnäolon vaikutuksesta. Liityntä väylään mukana toimitettavilla väyläliittimillä. Argus basic ohjaa enintään kahta toisistaan riippumatonta toimintoa. Yksittäisasennuksiin. Argus standard ohjaa enintään viittä toisistaan riippumatonta toimintoa. Kantomatkaa ja herkkyyttä voidaan säätää erikseen yksikön neljällä tunnistussektorilla. Master/slave sisältyy. Argus vakiovalo-ohjauksella sisältää Argus standard -toimintojen lisäksi vakiovalonsäädön. läsnäolotunnistin Argus basic valkoinen MTN läsnäolotunnistin Argus standard valkoinen MTN läsnäolotunnistin Argus, vakiovalo-ohjauksella valkoinen MTN Liiketunnistin Argus 220 Liiketunnistin sisä- ja ulkokäyttöön (IP55). Seinäpintaan asennettavassa tunnistimessa on 220 asteen tunnistuskulma ja enintään 16 metrin tunnistusetäisyys. Tunnistimessa on sisäinen valoisuusanturi, ja sillä voidaan ohjata enintään neljää toisistaan riippumatonta toimintoa valon ja liikkeen mukaan. Mukana toimitetaan linssirajoitin tunnistusalueen rajaamista varten. liiketunnistin Argus 220 valkoinen MTN

21 Muut kuin design-tuotteet KNX-teholähde Väyläjännitteen syöttöön. Mitoitetaan keskimääräiselle kuormitukselle 10 ma/laite, 160 ma / 16 laitetta, 320 ma / 32 laitetta, 640 ma / 64 laitetta. Mahdollinen oikosulku tai ylikuormitus osoitetaan valodiodilla laitteen etupaneelissa. Teholähteeseen varavirransyötöllä voidaan kytkeä varateholähde väyläjännitteen varmistamiseksi. DIN-kiskoasennus. Liityntä väylään mukana toimitettavilla väyläliittimillä. teholähde 160 ma 4 mod. (n. 72 mm) MTN teholähde 320 ma 4 mod. (n. 72 mm) MTN teholähde 640 ma 4 mod. (n. 72 mm) MTN teholähde varavirransyötöllä 640 ma 4 mod. (n. 72 mm) MTN Varateholähde Lisätarvike tuotteelle väyläjännitteen lyhytaikaiseen varmistamiseen. DIN-varateholähdeyksikköön on mahdollista kytkeä ulkoinen lyijyakku 12 V DC täydellisen jännitekatkon varalle. Integroitu latauselektroniikka huolehtii akun ylläpitolatauksesta. Käyttötilan rekisteröintiä varten on mahdollista kytkeä binääritulo. DIN-kiskoasennus. Verkkoliitäntä irrotettavalla ruuviliittimellä ja akkuliitännälle jousiliitin. (Lyijyakkuja ei ole tarkoitettu DIN-kiskoasennukseen). varateholähde 4 mod. (n. 72 mm) MTN lyijyakku 12 V 18 Ah MTN lyijyakku 12 V 7,2 Ah MTN Teholähde 24 V Teholähteet KNX-järjestelmän ulkopuolella olevien toimintojen tehonsyöttöön. Integroitu ylikuormitus- ja oikosulkusuoja. Asennus DIN-kiskoon. 24 VDC 0,4 A teholähde IP-reitittimille (ml. InSideControl). 24 VAC 1 A teholähde analogisille tulo- ja lähtöyksiköille. teholähde 24 V DC / 0,4 A 1 mod. (n. 18 mm) MTN teholähde 24 V AC / 1 A 5 mod. (n. 90 mm) MTN Järjestelmän lisätarvikkeet Enintään neljän johdinparin liittämiseen KNX-laitteeseen. Käytetään myös väyläkaapelin jatkamiseen ja haaroittamiseen. Keltaista/valkoista liitintä käytetään väyläkaapelin varaparin jatkamiseen ja haaroittamiseen (jos käytössä). Pikaliitos yhteensä 8 johtimelle halkaisijaltaan 0,6 0,8 mm. Toimitustapa 1 kpl = pakkaus sisältäen 50 liitintä. väyläliitin punainen/musta MTN haaroitusliitin keltainen/valkoinen MTN Linja-/alueyhdistin Kommunikointikanava galvaanisesti eroteltujen alueiden ja linjojen välillä. DIN-kiskoasennus. Liityntä väylään mukana toimitettavilla väyläliittimillä. linja-/alueyhdistin 2 mod. (n. 36 mm) MTN
