Suomenkielinen versio. LW320/LW321 Sweex Langaton 300N-reititin. Pakkauksen sisältö. Termistöluettelo

Transkriptio

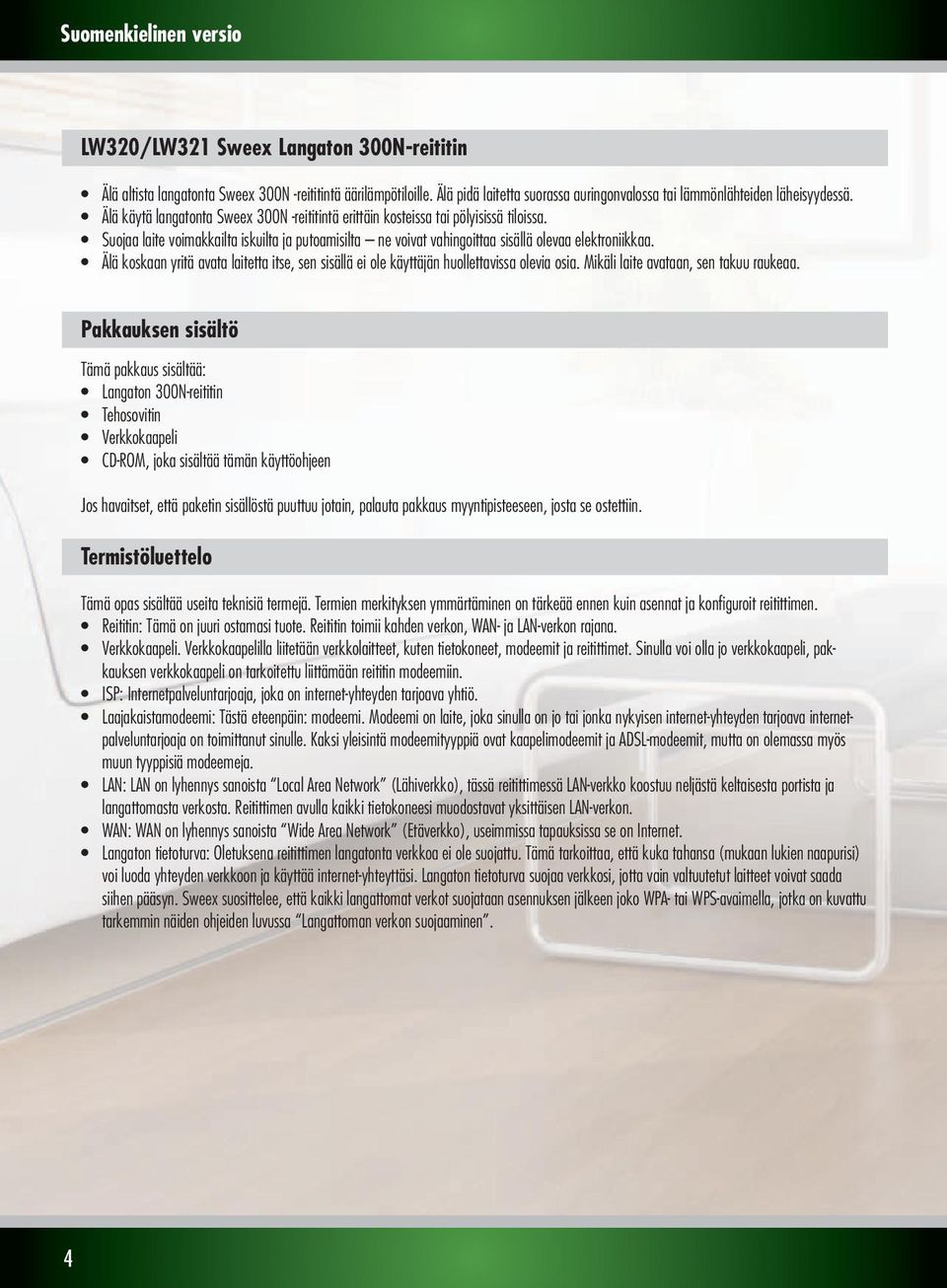

1 LW320/LW321 Sweex Langaton 300N-reititin Älä altista langatonta Sweex 300N -reititintä äärilämpötiloille. Älä pidä laitetta suorassa auringonvalossa tai lämmönlähteiden läheisyydessä. Älä käytä langatonta Sweex 300N -reititintä erittäin kosteissa tai pölyisissä tiloissa. Suojaa laite voimakkailta iskuilta ja putoamisilta ne voivat vahingoittaa sisällä olevaa elektroniikkaa. Älä koskaan yritä avata laitetta itse, sen sisällä ei ole käyttäjän huollettavissa olevia osia. Mikäli laite avataan, sen takuu raukeaa. Pakkauksen sisältö Tämä pakkaus sisältää: Langaton 300N-reititin Tehosovitin Verkkokaapeli CD-ROM, joka sisältää tämän käyttöohjeen Jos havaitset, että paketin sisällöstä puuttuu jotain, palauta pakkaus myyntipisteeseen, josta se ostettiin. Termistöluettelo Tämä opas sisältää useita teknisiä termejä. Termien merkityksen ymmärtäminen on tärkeää ennen kuin asennat ja konfiguroit reitittimen. Reititin: Tämä on juuri ostamasi tuote. Reititin toimii kahden verkon, WAN- ja LAN-verkon rajana. Verkkokaapeli. Verkkokaapelilla liitetään verkkolaitteet, kuten tietokoneet, modeemit ja reitittimet. Sinulla voi olla jo verkkokaapeli, pakkauksen verkkokaapeli on tarkoitettu liittämään reititin modeemiin. ISP: Internetpalveluntarjoaja, joka on internet-yhteyden tarjoava yhtiö. Laajakaistamodeemi: Tästä eteenpäin: modeemi. Modeemi on laite, joka sinulla on jo tai jonka nykyisen internet-yhteyden tarjoava internetpalveluntarjoaja on toimittanut sinulle. Kaksi yleisintä modeemityyppiä ovat kaapelimodeemit ja ADSL-modeemit, mutta on olemassa myös muun tyyppisiä modeemeja. LAN: LAN on lyhennys sanoista Local Area Network (Lähiverkko), tässä reitittimessä LAN-verkko koostuu neljästä keltaisesta portista ja langattomasta verkosta. Reitittimen avulla kaikki tietokoneesi muodostavat yksittäisen LAN-verkon. WAN: WAN on lyhennys sanoista Wide Area Network (Etäverkko), useimmissa tapauksissa se on Internet. Langaton tietoturva: Oletuksena reitittimen langatonta verkkoa ei ole suojattu. Tämä tarkoittaa, että kuka tahansa (mukaan lukien naapurisi) voi luoda yhteyden verkkoon ja käyttää internet-yhteyttäsi. Langaton tietoturva suojaa verkkosi, jotta vain valtuutetut laitteet voivat saada siihen pääsyn. Sweex suosittelee, että kaikki langattomat verkot suojataan asennuksen jälkeen joko WPA- tai WPS-avaimella, jotka on kuvattu tarkemmin näiden ohjeiden luvussa Langattoman verkon suojaaminen. 4

2 Tuotekuvaus Etupuoli Virran LED-merkkivalo: Tämä valo ilmoittaa, että reititin saa virtaa. 2. VALMIS LED-merkkivalo: Jatkuvasti vilkkuva SYS-merkkivalo ilmoittaa, että reititin toimii virheettömästi. 3. WPS LED-merkkivalo: Kun tämä merkkivalo vilkkuu, reititin voidaan yhdistää WPS-toimitoa käyttävään laitteeseen. Katso lisätietoa luvusta: Langattoman verkon suojaaminen. 4. LANGATON LED-MERKKIVALO: Tämä valo ilmoittaa, että langaton verkko toimii. Vilkkuva valo kertoo verkon aktiivisuudesta. 5. LAN-portin 1-4 LED-merkkivalo: Tämä merkkivalo ilmoittaa, että vastaavan LAN-portin yhteys on aktiivinen. Vilkkuva valo kertoo verkon aktiivisuudesta. 6. WAN-portin LED-merkkivalo: Tämä merkkivalo ilmoittaa, että vastaavan WAN-portin yhteys on aktiivinen. Vilkkuva valo kertoo WAN-verkon aktiivisuudesta. 7. WPS-painike: Tämä painike aktivoi langattoman verkon WPS-suojan. Lue lisätietoa WPS-suojasta luvusta Langattoman verkon suojaaminen. Tämä painike toimii myös resetointipainikkeena, lisätietoa resetoinnista saa näiden ohjeiden vianmääritysosiosta. 5

3 Takaisin Virransyöttö: Liitä tuotteen mukana toimitettu tehosovitin tähän tuloon. Jos sovitin hukataan, se voidaan korvata vastaavalla mallilla, jonka teho on 9 V AC ja nimellisvirta 1,2 A. 2. VIRTAKYTKIN: Paina kytkintä reitittimen kytkemiseksi päälle ja paina sitä uudelleen reitittimen kytkemiseksi pois päältä. 3. WAN-portti: Liitä verkkokaapeli internetpalveluntarjoajan modeemista tähän porttiin. Onnistuneen WAN-yhteyden jälkeen reitittimen etuosassa oleva WAN-merkkivalo syttyy. Tämä on internet-yhteyden edellytys. 4. LAN-portti 1-4: Voit yhdistää tietokoneesta tulevan verkkokaapelin tähän porttiin. Kun tietokone on kytketty päälle, vastaava valo syttyy palamaan reitittimen etuosassa. Reitittimen asennus Reititin voidaan asentaa kahdella eri tavalla: Yksinkertainen asetustoimenpide on kuvattu näissä ohjeissa. Myös edistynyt asetustoimenpide on kuvattu näissä ohjeissa. Ohjattu toiminto ja yksinkertainen asetus käyttää oletusarvoja ja sopii useimmille käyttäjille. Jos olet edistynyt käyttäjä tai jos tiedät minkä asetustavan internetpalveluntarjoajasi vaatii, voit käynnistää edistyneen asetuksen heti. 6

4 Yksinkertainen asetus Yksinkertainen asetus koostuu 7 vaiheesta: 1. Katkaise modeemin virta. Jos yksi tai useampi tietokone on kytketty modeemiin verkkokaapelilla, irrota ne. 2. Käytä määritettyä verkkokaapelia modeemin liittämiseksi reitittimen siniseen WAN-porttiin. Älä liitä vielä tietokoneita! INTERNET MODEM 3. Kytke modeemin virta päälle ja odota, kunnes sen valot ilmoittavat normaalista toiminnasta. 4. Kytke reitittimen virta päälle ja paina VIRTAKYTKINTÄ. Odota 1 minuutin ajan, jotta reititin käynnistyy ja konfiguroituu. Tämä on tärkeää! 5. Jos tietokoneita tai muita laitteita oli jo liitetty verkkokaapelilla, liitä nyt kyseiset johdot reitittimen keltaisiin LAN-portteihin. COMPUTER 6. Odota minuutin ajan. Reititin on nyt asennettu! Johdollisissa tietokoneissa on nyt internet-yhteys, langattomien tietokoneiden kohdalla tulee suorittaa yksi lisätoimenpide alla olevia ohjeita noudattaen käyttämäsi Windows-käyttöjärjestelmän mukaisesti. 7

5 Yhteyden muodostaminen langattomaan verkkoon Windows XP: Napsauta hiiren kakkospainikkeella verkkosovittimen kuvaketta näytön oikeassa alareunassa ja valitse Näytä käytettävissä olevat langattomat verkot ( View available wireless networks ). Näkyviin tulee ikkuna Valitse langaton verkko ( Choose a wireless network ). Valitse tässä ikkunassa Sweex LW320/321, napsauta Yhdistä ( Connect ) -painiketta ja noudata näyttöön tulevia ohjeita: Windows Vista: Napsauta hiiren kakkospainikkeella Verkko- ja jakamiskeskus (Network and Sharing Center) -kuvaketta näytön oikeassa alareunassa ja valitse Yhdistä verkkoon ( Connect to a network ): Yhdistä verkkoon ( Connect to a network ) -niminen ikkuna aukeaa. Valitse tässä ikkunassa Sweex LW320/321, napsauta Yhdistä ( Connect ) -painiketta ja noudata näyttöön tulevia ohjeita: 8

6 Huomautus: Jos näet verkon vieressä punaisen rastin ja tekstin Tietokoneeseen tallennetut verkkoasetukset eivät vastaa verkon vaatimuksia ( The settings saved on this computer for the network do not match the requirements of the network ), katso lisäohjeita tämän käyttöoppaan vianmääritysosasta. Jos käytät Windows Vista -käyttöjärjestelmää Service Pack 2 -pakkauksella tai langattoman yhteyden Feature Pack -pakkauksella ja luot yhteyden ensimmäistä kertaa, Vista mahdollistaa langattoman verkon asettamisen ja suojaamisen helposti WPS:llä. Yhteyden luomisen jälkeen näkyviin tulee seuraava näyttö. Syötä reitittimen pohjassa olevassa merkissä oleva PIN-koodi ja napsauta Seuraava ( Next ): Näkyviin tulee seuraava näyttö, syötä haluamasi langattoman verkon nimi, syötä salasana ja napsauta Seuraava ( Next ) reitittimen konfiguroimiseksi: Huomautus: On erittäin tärkeää kirjoittaa salasana ylös ja säilyttää se varmassa paikassa, sillä se vaaditaan vanhempien, muiden kuin WPSlaitteiden (esim. Windows XP -tietokoneen) lisäämiseksi verkkoon. Koska verkko on nyt asetettu ja suojattu, voit ohittaa tämän oppaan osiot Langattoman verkon konfiguroiminen ja Langattoman verkon suojaaminen. 9

7 Windows 7: Windows 7 ilmoittaa, kun valittavissa on langattomia verkkoja. Voit havaita tämän seuraavasta näytön oikean alareunan kuvakkeesta: Huomautus: Jos kuvakkeen päällä on pieni punainen rasti, tietokoneen toiminta-alueella ei ole verkkoja. Katso siinä tapauksessa lisätietoja tämän käyttöoppaan vianmääritysosasta. Kuvaketta napsauttamalla näyttöön tulee langattomien verkkojen luettelo. Valitse oma Sweex LW320/321 -verkkosi, valitse Yhdistä automaattisesti ( Connect Automatically ) -valintaruutu, napsauta Yhdistä ( Connect ) ja noudata näytön ohjeita: Kun luot yhteyden ensimmäistä kertaa, Windows 7 mahdollistaa langattoman verkon helpon asettamisen ja suojaamisen WPS:llä. Yhteyden luomisen jälkeen näkyviin tulee seuraava näyttö: Kun olet napsauttanut OK, sinua pyydetään syöttämään reitittimen PIN-koodi. Koodi on painettu reitittimen pohjassa olevaan merkkiin. Syötä koodi ja napsauta Seuraava ( Next ): 10

8 Näkyviin tulee seuraava näyttö, syötä haluamasi langattoman verkon nimi ja napsauta Seuraava ( Next ) reitittimen konfiguroimiseksi: Huomautus: Oletussuoja tätä konfigurointitapaa käyttämällä on WPA2. Jos verkkosi laite ei tue WPA2:ta, voit muuttaa suojaustapaa napsauttamalla painiketta Lisäasetukset ( Advanced ). Kun reititin konfiguroidaan, näkyviin tulee seuraava näyttö: Huomautus: On erittäin tärkeää kirjoittaa salasana ylös ja säilyttää se varmassa paikassa, sillä se vaaditaan vanhempien, muiden kuin WPSlaitteiden (esim. Windows XP -tietokoneen) lisäämiseksi verkkoon. Koska verkko on nyt asetettu ja suojattu, voit ohittaa tämän oppaan osiot Langattoman verkon konfiguroiminen ja Langattoman verkon suojaaminen. 11

9 Edistynyt asetus Lisäasetukset voidaan suorittaa, kun tiedät tarkalleen internetpalveluntarjoajan vaatimat asetukset tai kun yksinkertainen asetus epäonnistuu. On olemassa 4 eri konfigurointia. Olemme luetelleet ne yhdessä konfigurointiohjeiden kanssa. Jotta tietäisit internetpalveluntarjoajasi vaatimat asetukset, katso palveluntarjoajien luettelo myöhemmin tässä oppaassa. Luettelossa on internetpalveluntarjoajat ja heidän tarjoamat palvelunsa. Palvelujen takana on lueteltoitu vaadittu asetus. Huomautus: Jos jokin alla olevista asetuksista ei toimi heti, modeemi on suositeltavaa sammuttaa, odota muutama minuuttu ja kytke sitten modeemin virta uudelleen päälle. Kirjautuminen reitittimeen: Edistyneessä asetuksessa tulee kirjautua reitittimeen manuaalisesti konfiguroimalla se oikein internet-yhteyttä varten. Kirjaudu sisään reitittimeesi käynnistämällä Internet Explorer, ja syöttämällä tyhjään osoitekenttään: paina sitten Enter. Näkyviin tulee seuraava ikkuna: Syötä sweex käyttäjätunn ukseksi ja mysweex salasanaksi, napsauta sitten OK. Jos sisäänkirjautuminen ei onnistu, katso tämän oppaan vianmääritysosiota. Näkyviin tulee seuraava näyttö. Napsauta Next edistyneen asetuksen käynnistämiseksi. Jos näkyvissä oleva näyttö on erilainen, napsauta Quick Setup vasemmalla olevassa valikossa: 12

10 Näkyviin tulee Internetin konfigurointiohjelman näyttö: Voit suorittaa nyt edistyneet asetukset myöhemmin kuvattuja asetuksia käyttäen. Reitittimen internet-yhteyden tarkistaminen Kaikissa konfiguroinneissa voidaan tarkistaa, onko reitittimen internet-yhteys toimiva. Konfiguroinnin soveltamisen jälkeen reititin käsittelee muutokset näkyviin tulee System Status -sivu. Jos näin ei käy, voit napsauttaa Status -valikkoa vasemmalla. Tilasivu on seuraavanlainen: Konfigurointi 1: Automaattinen tunnistus Tämä toiminto pyrkii tunnistamaan automaattisesti internet-yhteyden tyypin internetpalveluntarjoajaasi varten. Jos yhteyttä ei tunnisteta automaattisesti, internet-yhteyden tyyppi tulee konfiguroida manuaalisesti. 13

11 Konfigurointi 2: PPPoE Jos internetpalveluntarjoajasi vaatii PPPoE-yhteystyypin, napsauta painiketta PPPoE. Näkyviin tulee seuraava näyttö: Syötä internetpalveluntarjoajasi antama tilitunnuksesi (user name) User Name -kenttään ja vastaava salasana kenttään Password. Napsauta sitten Next -painiketta ja lopuksi Finish. Konfigurointi 3: Dynaaminen IP Napsauta Dynamic IP -painiketta, sitä käytetään yleensä kaapelimodeemissa ja reititin saa IP-osoitteen internetpalveluntarjoajasi DHCPpalvelimelta. Napsauta Clone MAC Address -painiketta. Näet MAC-osoitteen muutoksen. Napsauta sitten Next -painiketta ja lopuksi Finish Konfigurointi 4: Kiinteä IP Konfiguroi reitittimen WAN-portti kiinteää IP-osoitetta varten napsauttamalla Static IP -painiketta. Näkyviin tulee seuraava näyttö: 14

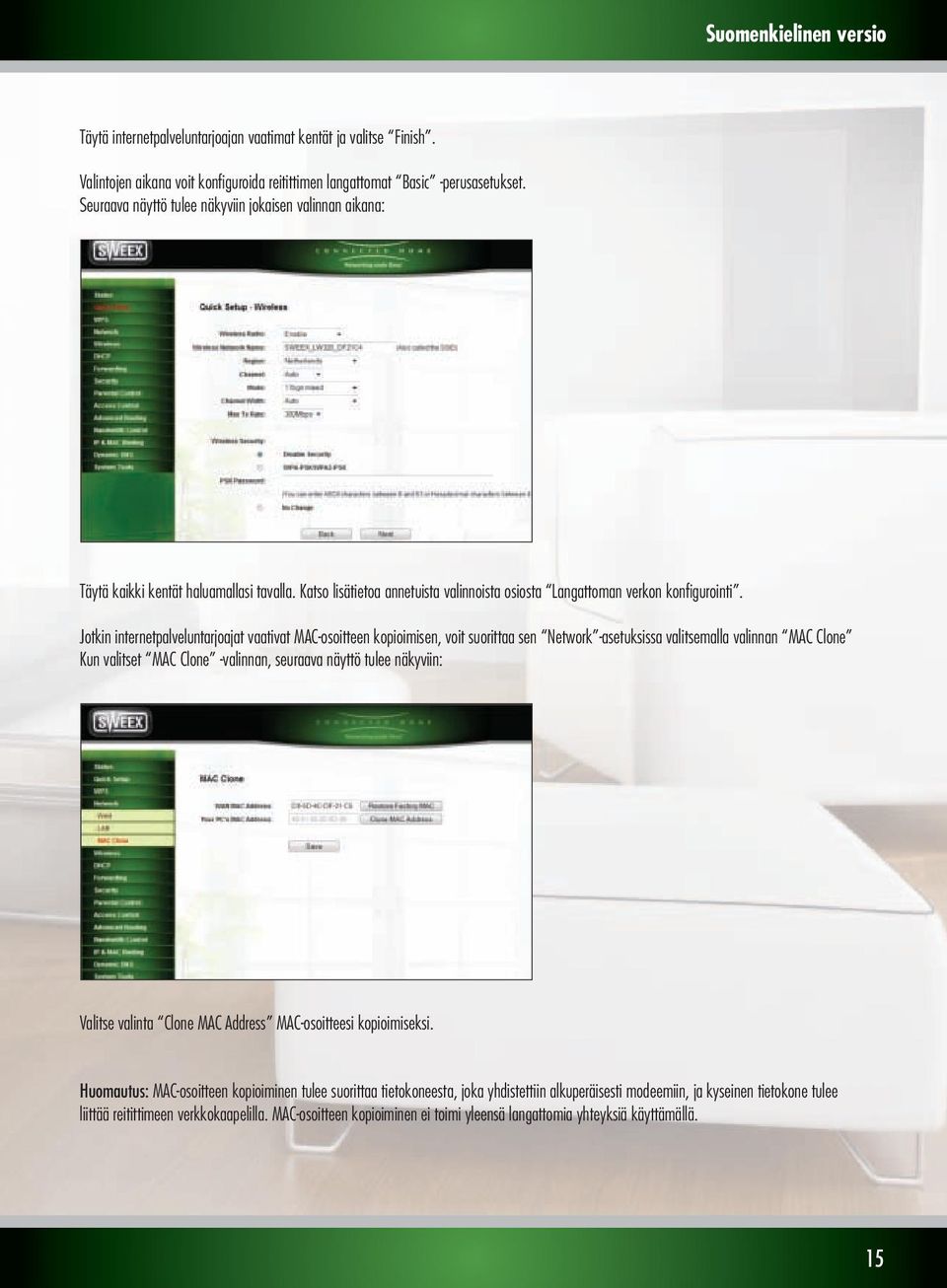

12 Täytä internetpalveluntarjoajan vaatimat kentät ja valitse Finish. Valintojen aikana voit konfiguroida reitittimen langattomat Basic -perusasetukset. Seuraava näyttö tulee näkyviin jokaisen valinnan aikana: Täytä kaikki kentät haluamallasi tavalla. Katso lisätietoa annetuista valinnoista osiosta Langattoman verkon konfigurointi. Jotkin internetpalveluntarjoajat vaativat MAC-osoitteen kopioimisen, voit suorittaa sen Network -asetuksissa valitsemalla valinnan MAC Clone Kun valitset MAC Clone -valinnan, seuraava näyttö tulee näkyviin: Valitse valinta Clone MAC Address MAC-osoitteesi kopioimiseksi. Huomautus: MAC-osoitteen kopioiminen tulee suorittaa tietokoneesta, joka yhdistettiin alkuperäisesti modeemiin, ja kyseinen tietokone tulee liittää reitittimeen verkkokaapelilla. MAC-osoitteen kopioiminen ei toimi yleensä langattomia yhteyksiä käyttämällä. 15

13 Langattoman verkon konfiguroiminen Langattoman verkon asetuksien säätäminen on suositeltavaa tehdä vain tietokoneesta, joka on liitetty reitittimeen verkkokaapelilla, erityisesti silloin, kun langattoman verkon turva-asetuksia muutetaan. Tämä estää yhteyden menetyksen, jos vahingossa tehdään virheellisiä asetuksia. Voit säätää langattoman verkon asetuksia kirjautumalla ensin sisään reitittimeen luvun Lisäasetukset mukaan, ja napsauttamalla sitten vasemmalla olevan valikon valintaa Wireless. Näkyviin tulee seuraava näyttö: SSID: Tämän näytön tärkein asetus on SSID, joka on langattoman verkon nimi, jonka avulla verkko tunnistetaan. Kun SSID-lähetys otetaan käyttöön, sinä ja kaikki verkon toiminta-alueella olevat henkilöt näkevät nimen saatavilla olevien langattomien verkkojen luettelossa. SSID-tunnus on suositeltavaa vaihtaa, oletus SSID-tunnus on Sweex LW320/321 ja se voi aiheuttaa ristiriitoja muiden saman mallisten reitittimien kanssa, mikäli ne ovat samalla toiminta-alueella. Kun muutat SSID-tunnuksen, yhteys on luotava langattomaan verkkoon uudelleen luvun Yhteyden muodostaminen langattomaan verkkoon mukaisesti. Region Alueellisesti langattomien verkkojen säännöt voivat vaihdella, valitse paikkakuntasi alue alasvetovalikosta. Channel Channel-asetus säätää taajuutta, jossa reititin välittää sen langattoman signaalin. Oletusvalinnalla AutoSelect reititin selaa kaikki kanavat päälle kytkemisen yhteydessä ja valitsee automaattisesti kanavan, jonka signaali on paras. Kanavan muuttaminen on suositeltavaa vain silloin, kun reitittimen langaton signaali on heikko. Mode Tässä valinnassa voit valita langattoman standardin, oletusasetuksen käyttäminen on suositeltavaa. 16

14 Channel Width Tässä osiossa voit manuaalisesti valita kanavan leveyden (20/40MHz), oletusasetuksen säilyttäminen on suositeltavaa. Max Tx Rate Tässä osiossa voidaan valita Tx-nopeus, oletusasetuksen säilyttäminen on suositeltavaa. Jos jotakin asetusta muutetaan, napsauta Save -painiketta muutoksien soveltamiseksi. Langattoman verkon suojaaminen Langaton tietoturva suojaa langattoman verkkosi, jotta vain valtuutetut laitteet voivat saada siihen pääsyn. Sweex suosittelee, että kaikki langattomat verkot suojataan. Verkko tulee suojata vasta sen jälkeen, kun internet-yhteys on luotu reitittimen kautta. Langaton verkko voidaan suojata neljällä eri tavalla: WPA/WPA2 (yritykset/henkilökohtainen) on manuaalinen tapa suojata verkko. Konfiguroit avaimen ja vain avaimen syöttävät laitteet pääsevät verkkoon. Sinun tulee syöttää avain manuaalisesti jokaiseen laitteeseen, johon haluat luoda yhteyden. WPA tukee Windows XP -järjestelmän Service Pack 2 -pakkausta ja sitä uudempia pakkauksia sekä useimpia muita laitteita. Se on tällä hetkellä suositeltu tapa suojata langaton verkko. WPA2 on edistystä WPA-avaimesta ja se vaatii vähintään Windows XP -järjestelmän Service Pack 3 -pakkauksen. WPA/WPA2 -yritysyhteyden luominen vaatii RADIUS-palvelimen IP-osoitteen ja salasanan. WPS on kehitetty WPA:n päälle, se mahdollistaa automaattisen konfiguroinnin ja WPA-avaimien muuttamisen PIN-koodia käyttämällä tai yksinkertaisesti painiketta painamalla. WPS-toiminto tukee Windows Vista Service Pack 2 ja Windows 7 -järjestelmiä. Windows XP -käyttöjärjestelmässä WPS-tuki riippuu langattoman verkkosovittimen valmistajan toimittamasta ohjelmistosta tai apuohjelmista. Vanhemmat laitteet, vuonna 2005 tai sitä ennen valmistetut ja joissakin tapauksissa Windows 98, ME, 2000 ja vanhemmat Windows XP -versiot (ennen Service Pack 2 -pakkausta) eivät välttämättä tue WPA-toimintoa, tällöin langaton verkko on suojattava vanhemmalla WEPavaimella. WEP-toimintoa ei suositella normaalissa käytössä, sillä sitä ei pidetä enää täysin turvallisena nykyisten standardien mukaan. Turva-asetuksien sivulle päästään napsauttamalla Wireless Wireless Security vasemman puoleisessa valikossa. 17

15 Tapa 1: WEP Verkko voidaan suojata WEP-avaimella 3 vaiheessa: 1. Valitse seuraavat asetukset: Type: Automatic (oletusasetuksen käyttö on suositeltavaa) WEP Key Format: Hexadecimal tai ASCII Key Selected: Syötä valittu WEP key ja määritä Key type 2. Napsauta lopuksi painiketta Save. Jos käytät langatonta yhteyttä, huomaat yhteyden katkeavan. Noudata tämän oppaan osion Yhteyden muodostaminen langattomaan verkkoon ohjeita luodaksesi yhteyden (turvallisen) uudelleen. Tapa 2: WPA Verkko suojataan WPA-avaimella 2 vaiheella: 1. Valitse seuraavat asetukset: Security Mode: Mixed WPA/WPA2 WPA Algorithms: TKIP (vain yritys) & AES Pass Phrase: Tähän tulee asettaa langattoman verkon salasana. Sen on oltava sana tai lause, jota on vaikea arvata. Salasanan vähimmäispituus on 8 merkkiä. Suosittelemme myös salasanan kirjoittamista ylös ja sen säilyttämistä reitittimen lähellä. Jos salasana menee hukkaan, lue ohjeet tämän oppaan vianmääritysosiosta. 2. Napsauta lopuksi painiketta Save. Jos käytät langatonta yhteyttä, huomaat yhteyden katkeavan. Noudata tämän oppaan osion Yhteyden muodostaminen langattomaan verkkoon ohjeita luodaksesi yhteyden (turvallisen) uudelleen. Tapa 3: WPS Tässä asetuksessa ei vaadita lisäasetuksia, sinun tulee vain painaa reitittimen edessä olevaa WPS-painiketta. Muutaman sekunnin jälkeen reitittimen edessä oleva WPS-merkkivalo alkaa vilkkumaan. Kun merkkivalo vilkkuu, voit yhdistää WPS-toimintoa käyttävän laitteen reitittimeen. Onnistuneen yhteyden luomisen jälkeen WPS-merkkivalo lakkaa vilkkumasta. Voit yhdistää toisen WPS-toimintoa käyttävän laitteen yksinkertaisesti painamalla painiketta uudelleen ennen yhteyden uudelleen luomista. 18

16 Kun turvallinen WPS-yhteys on luotu ensimmäistä kertaa, kaikki aikaisemmin yhdistetyt laitteet menettävät yhteydensä. Ne tulee yhdistää samaa WPS-toimintoa käyttämällä tai syöttämällä WPA-avaimen manuaalisesti alla olevien ohjeiden mukaan. Voit yhdistää muun kuin WPS-toimintoa käyttävän laitteen WPS-suojattuun reitittimeen napsauttamalla vasemmalla olevassa valikossa valintaa WPS, WPS Key (ASCII) on WPA-avain, jota voit käyttää muiden kuin WPS-toimintoa käyttävien laitteiden yhdistämiseen. Lisätoiminnot Tässä luvussa kuvaamme joitakin tämän reitittimen lisätoimintoja. Seuraavissa osioissa oletamme, että käyttäjällä on perustietoa tietokoneen verkkoteknologiasta ja vastaavasta sanastosta. Kiinteä DHCP Oletuksena reititin määrittää dynaamisesti IP-osoitteet kaikkiin yhdistettyihin laitteisiin käyttäen DHCP-protokollaa. Tämä on käyttäjäystävällisin tapa konfiguroida verkko, mutta se voi johtaa myös IP-osoitteiden muuttumiseen ajan myötä tai kun laite luo yhteyden uudelleen. Joissakin tapauksissa näin ei haluta käyvän, esimerkiksi kun käytät portin jatkolähetystä laitteen IP-osoitteen on pysyttävä samana. Yksi mahdollinen ratkaisu on konfiguroida kiinteä IP-osoite itse laitteeseen, mutta tämä voi aiheuttaa ongelmia, kun käytät laitetta myös muissa verkoissa. Toinen ratkaisu on ohjata reititin määrittämään laitteelle aina sama IP-osoite. Tätä kutsutaan kiinteän DHCP- tai DHCP-osoitteen varaamiseksi. Voit asettaa kiinteän DHCP-osoitteen laitteelle kirjautumalla sisään reitittimeen luvun Lisäasetukset mukaisesti ja napsauttamalla vasemmalla olevassa valikossa valintaa DHCP Address Reservation. Näkyviin tulee seuraava näyttö: 19

17 Konfiguroi laitteeseen kiinteä DHCP-osoite täyttämällä laitteen MAC-osoite osiossa MAC Address ja täyttämällä osio desired IP in the Reserved IP Address ja napsauttamalla lopuksi painiketta Save. Katso kohtaa DHCP Clients List kaikki verkon automaattisesti konfiguroitujen laitteiden IP- ja MAC-osoitteet. Huomautus: Älä määritä DHCP-osoitteita välille to ! Tämä väli kuuluu dynaamisesti määritetyille osoitteille. Osoitteet (itse reititin) ja (laajakaistaosoite) ovat myös kielltettyjä. Portin jatkolähetys (virtuaalinen palvelin) ja DMZ-asetus Joissakin sovelluksissa, laitteissa ja palvelimissa voi olla tarpeen asettaa portin jatkolähetys, jotta ne toimisivat oikein reitittimen palomuurin takana. Tämä johtuu siitä, että oletuksena palomuuri estää kaikki saapuvat yhteydet ja sallii vain lähtevät yhteydet. Teknisistä syistä sisäänrakennettu palomuuri kuuluu reititystoimintoon eikä sitä voida poistaa kokonaan käytöstä. Posrtin jatkolähetys ohjaa reitittimen hyväksymään saapuvan yhteyden tietyssä portissa ja jatkolähettämään sen lähiverkon laitteen IPosoitteeseen. Huomee, että tässä luvussa portti-sanalla viitataan TCP- tai UDP-portteihin eikä se liity reitittimen takana oleviin fyysisiin WAN- ja LAN-portteihin. DMZ on erityinen portin jatkolähetystapaus, jossa reititin ohjataan välittämään kaikki saapuvat yhteydet määritettyyn osoitteeseen. Aseta portin jatkolähetys kirjautumalla sisään reitittimeen luvun Lisäasetukset mukaan ja napsauttamalla vasemmalla olevassa valikossa valintaa Forwarding Virtual Servers. Näkyviin tulee seuraava näyttö: 20

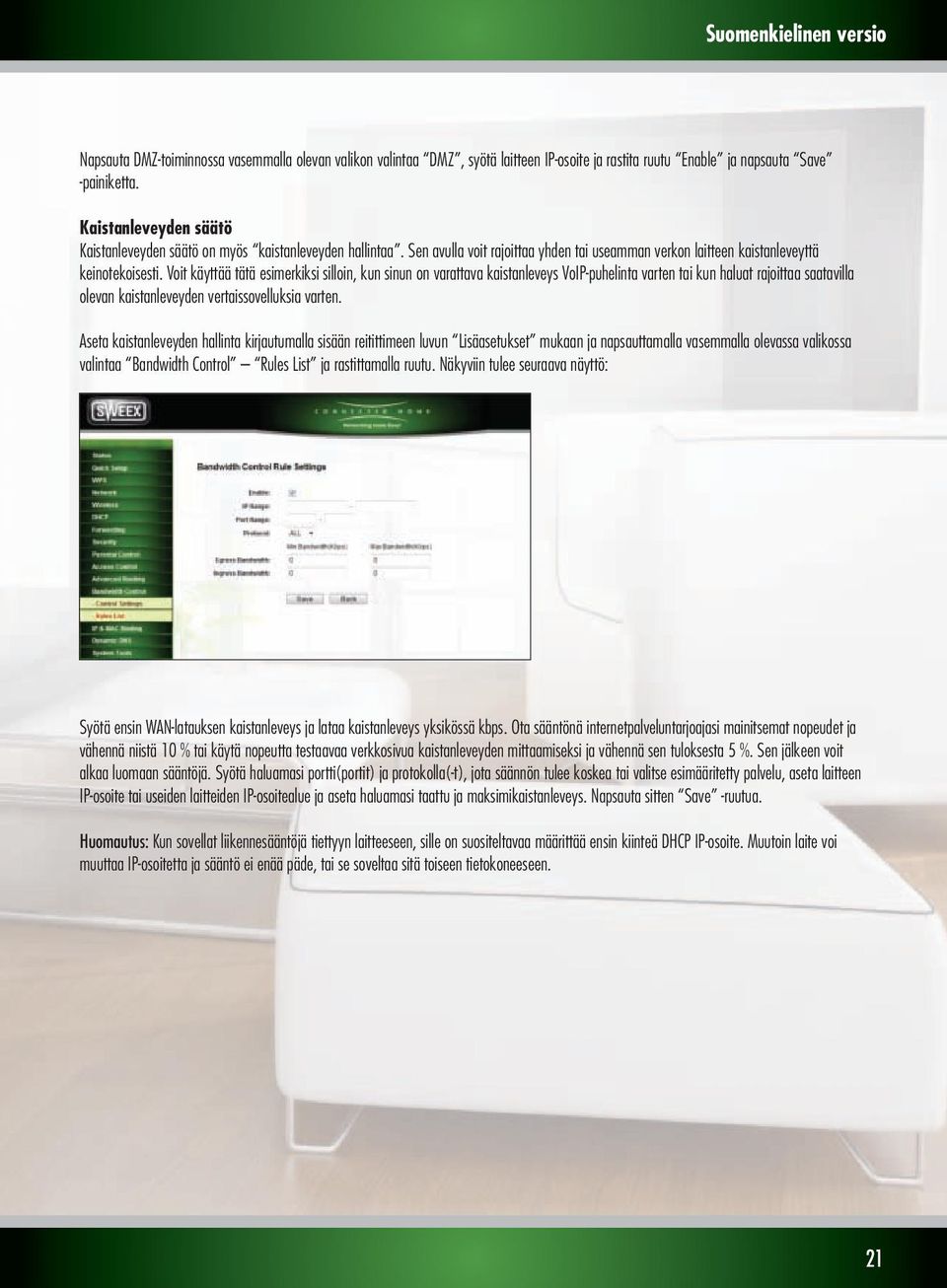

18 Napsauta DMZ-toiminnossa vasemmalla olevan valikon valintaa DMZ, syötä laitteen IP-osoite ja rastita ruutu Enable ja napsauta Save -painiketta. Kaistanleveyden säätö Kaistanleveyden säätö on myös kaistanleveyden hallintaa. Sen avulla voit rajoittaa yhden tai useamman verkon laitteen kaistanleveyttä keinotekoisesti. Voit käyttää tätä esimerkiksi silloin, kun sinun on varattava kaistanleveys VoIP-puhelinta varten tai kun haluat rajoittaa saatavilla olevan kaistanleveyden vertaissovelluksia varten. Aseta kaistanleveyden hallinta kirjautumalla sisään reitittimeen luvun Lisäasetukset mukaan ja napsauttamalla vasemmalla olevassa valikossa valintaa Bandwidth Control Rules List ja rastittamalla ruutu. Näkyviin tulee seuraava näyttö: Syötä ensin WAN-latauksen kaistanleveys ja lataa kaistanleveys yksikössä kbps. Ota sääntönä internetpalveluntarjoajasi mainitsemat nopeudet ja vähennä niistä 10 % tai käytä nopeutta testaavaa verkkosivua kaistanleveyden mittaamiseksi ja vähennä sen tuloksesta 5 %. Sen jälkeen voit alkaa luomaan sääntöjä. Syötä haluamasi portti(portit) ja protokolla(-t), jota säännön tulee koskea tai valitse esimääritetty palvelu, aseta laitteen IP-osoite tai useiden laitteiden IP-osoitealue ja aseta haluamasi taattu ja maksimikaistanleveys. Napsauta sitten Save -ruutua. Huomautus: Kun sovellat liikennesääntöjä tiettyyn laitteeseen, sille on suositeltavaa määrittää ensin kiinteä DHCP IP-osoite. Muutoin laite voi muuttaa IP-osoitetta ja sääntö ei enää päde, tai se soveltaa sitä toiseen tietokoneeseen. 21

19 Vianmääritys Tämä osa oppaasta selittää eräitä yleisimpiä ongelmia, joita voit kohdata, sekä mahdollisia ratkaisuja niihin. En pysty kirjautumaan sisään reitittimeeni osoitteessa Windows ilmoittaa, että verkkoyhteys on toimiva. Tämä ongelma voi johtua tietokoneen virheellisistä IP-asetuksista. Voit tarkistaa asetukset ja muuttaa niitä seuraavasti: Windows XP 1. Napsauta Käynnistä (Start) -painiketta näytön vasemmassa alareunassa ja valitse Ohjauspaneeli ( Control Panel ). 2. Valitse Ohjauspaneelista Verkko- ja Internet-yhteydet ( Network and Internet Connections ) ja avaa Verkkoyhteydet ( Network Connections ) -kuvake. Jos Ohjauspaneelissa on käytössä perinteinen näkymä (Classic View), voit avata Verkkoyhteydet ( Network Connections ) -kuvakkeen suoraan. 22

20 3. Napsauta hiiren kakkospainikkeella ensin yhdistettyä LAN- tai nopeaa Internet-yhteyttä (LAN or High-Speed Internet), tässä esimerkissä Lähiverkkoyhteys ( Local Area Connection ), ja valitse pikavalikosta Ominaisuudet ( Properties ). Jos käytössä on useita yhteyksiä, toista vaiheet 3 6 jokaisen yhteyden kohdalla. 4. Näyttöön tulee yhteyden ominaisuusikkuna. Valitse tässä ikkunassa kohdeluettelosta Internet-protokolla ( Internet Protocol ) ja napsauta Ominaisuudet ( Properties ) -painiketta: 23

21 5. Näyttöön tulee Internet-protokollan ominaisuusikkuna. Varmista, että tämän ikkunan molempiin asetuksiin on valittuna Hae automaattisesti ( Obtain automatically ): 6. Vahvista asetukset valitsemalla OK. XP:n verkkoasetukset on nyt tehty oikein reitittimellesi. Windows Vista 1. Napsauta Käynnistä (Start) -painiketta näytön vasemmassa alareunassa ja valitse Ohjauspaneeli ( Control Panel ). 24

22 2. Valitse Ohjauspaneelista (Control Panel) Näytä verkon tila ja tehtävät ( View network status and tasks ). Jos Ohjauspaneelissa (Control Panel) on käytössä perinteinen näkymä (Classic view), avaa Verkko- ja jakamiskeskus ( Network and Sharing Center ) -kuvake: 3. Verkko- ja jakamiskeskus (Network and Sharing Center) -ikkunan pitäisi avautua. Valitse Verkko- ja jakamiskeskus (Network and Sharing Center) -ikkunassa vasemman puoleisesta palkista Hallitse verkkoyhteyksiä ( Manage network connections ): 25

23 4. Napsauta hiiren kakkospainikkeella ensin yhdistettyä LAN- tai nopeaa Internet-yhteyttä (LAN or High-Speed Internet), tässä esimerkissä Lähiverkkoyhteys ( Local Area Connection ), ja valitse pikavalikosta Ominaisuudet ( Properties ). Jos käytössä on useita yhteyksiä, toista vaiheet 4 7 jokaisen yhteyden kohdalla: 5. Näyttöön tulee yhteyden ominaisuusikkuna. Valitse tässä ikkunassa luettelosta Internet Protocol Version 4 ja napsauta Ominaisuudet ( Properties ) -painiketta: 26

24 6. Näyttöön tulee Internet-protokollan ominaisuusikkuna. Varmista, että tämän ikkunan molempiin asetuksiin on valittuna Hae automaattisesti ( Obtain automatically ): 7. Vahvista asetukset valitsemalla OK. Vistan verkkoasetukset on nyt tehty oikein reitittimellesi. Windows 7 1. Napsauta Käynnistä (Start) -painiketta näytön vasemmassa alareunassa ja valitse Ohjauspaneeli ( Control Panel ). 27

25 2. Valitse Ohjauspaneelista (Control Panel) Näytä verkon tila ja tehtävät ( View network status and tasks ). Jos Ohajuspaneelissa (Control Panel) on käytössä kuvakenäkymä, avaa Verkko- ja jakamiskeskus ( Network and Sharing Center ) -kuvake: 3. Verkko- ja jakamiskeskus (Network and Sharing Center) -ikkunan pitäisi avautua. Napsauta Verkko- ja jakamiskeskuksessa (Network and Sharing Center) valintaa Muuta sovittimen asetuksia ( Change adapter settings ) vasemmanpuoleisessa palkissa : 28

26 4. Napsauta hiiren kakkospainikkeella ensin yhdistettyä yhteyttä, tässä esimerkissä Lähiverkkoyhteys ( Local Area Connection ), ja valitse pikavalikosta Ominaisuudet ( Properties ). Jos käytössä on useita yhteyksiä, toista vaiheet 4 7 jokaisen yhteyden kohdalla: 5. Näyttöön tulee yhteyden ominaisuusikkuna. Valitse tässä ikkunassa luettelosta Internet Protocol Version 4 ja napsauta Ominaisuudet ( Properties ) -painiketta: 29

27 6. Näyttöön tulee Internet-protokollan ominaisuusikkuna. Varmista, että tämän ikkunan molempiin asetuksiin on valittuna Hae automaattisesti ( Obtain automatically ): 7. Vahvista asetukset valitsemalla OK. Windows 7:n verkkoasetukset on nyt tehty oikein reitittimellesi. Yhteys näyttää olevan päällä, mutta Internet Explorer antaa silti virheviestin Internet Explorer ei voi näyttää WWW-sivua ( Internet Explorer cannot display the webpage ) tai vastaavan. Tämä ongelma voi johtua välityspalvelimen virheellisistä asetuksista. Voit säätää näitä asetuksia seuraavalla tavalla: 1. Napsauta Internet Explorerissa Työkalut ( Tools ) -valikkoa tai -kuvaketta ja valitse Internet-asetukset ( Internet Options ). 2. Internet-asetukset ( Internet Options ) -ikkuna tulee näkyviin. 30

28 3. Napsauta tässä ikkunassa Yhteydet ( Connections ) -välilehteä ja siinä Lähiverkon asetukset ( LAN Settings ) -painiketta. 4. Näyttöön tulee Lähiverkon asetukset ( LAN Settings ) -ikkuna. Varmista, että mikään valintaruuduista ei ole valittuna, ja vahvista asetukset valitsemalla OK. 31

29 Tietokoneeni osoittaa, ettei sitä ole liitetty verkkoon. Tämän ongelman voi yleensä ratkaista tarkistamalla huolellisesti kaikki yhteydet ja merkkivalot. Johdollisessa tietokoneessa tulee seurata verkkokaapelia reitittimen taakse. Sen on oltava kiinni yhdessä keltaisista LAN-porteista. Keltaiset portit on myös numeroitu ja jokaista LAN-porttia varten on olemassa merkkivalo reitittimen etuosassa. Valon tulee palaa, kun liitos on toimiva. Jos valo ei pala, muuta kaapelia tai kokeile toista kaapelia. Langattomassa tietokoneessa tulee tarkistaa langattoman yhteyden tilan kuvake näytön oikeasta alakulmasta, punaista rastia ei saa näkyä. Jos näet punaisen rastin, noudata käyttöohjeiden luvun Yhteyden muodostaminen langattomaan verkkoon ohjeita. Tietokoneessa on Windows Vista -käyttöjärjestelmä, ja näyttöön tulee Tietokoneeseen tallennetut verkkoasetukset eivät vastaa verkon vaatimuksia ( The settings saved on this computer for the network do not match the requirements of the network ) -virhesanoma, kun yritän muodostaa langattoman yhteyden. Tämä ongelma voidaan ratkaista seuraavasti: 1. Valitse Ohjauspaneelista (Control Panel) Näytä verkon tila ja tehtävät ( View network status and tasks ). Jos Ohjauspaneelissa (Control Panel) on käytössä perinteinen näkymä (Classic view), avaa Verkko- ja jakamiskeskus ( Network and Sharing Center ) -kuvake: 2. Verkko- ja jakamiskeskus (Network and Sharing Center) -ikkunan pitäisi avautua. Valitse Verkko- ja jakamiskeskus (Network and Sharing Center) -ikkunassa vasemman puoleisesta palkista Hallitse langattomia verkkoja ( Manage wireless networks ): 32

30 3. Näyttöön tulee Hallitse langattomia verkkoja (Manage Wireless Networks) -ikkuna. Valitse tässä ikkunassa ristiriidan aiheuttava verkko ja napsauta Poista ( Remove ). Kun verkko on poistettu, voit sulkea ikkunan ja muodostaa yhteyden käyttöoppaan Yhteyden muodostaminen langattomaan verkkoon -kohdassa kuvatulla tavalla. Tietokoneessa on Windows 7 -käyttöjärjestelmä, eikä yhteyden muodostaminen langattomaan verkkoon onnistu. Verkon vieressä on punainen rasti. Tämä ongelma voidaan ratkaista seuraavasti: 1. Valitse Verkko- ja jakamiskeskus (Network and Sharing Center) -kuvake näytön oikeasta alareunasta: 2. Valitse sitten Avaa verkko- ja jakamiskeskus ( Open Network and Sharing Center ): 33
