TURVATEKNIIKKA. Reer turvavaloverhot

Transkriptio

1 TURVATEKNIIKKA Reer turvavaloverhot 1

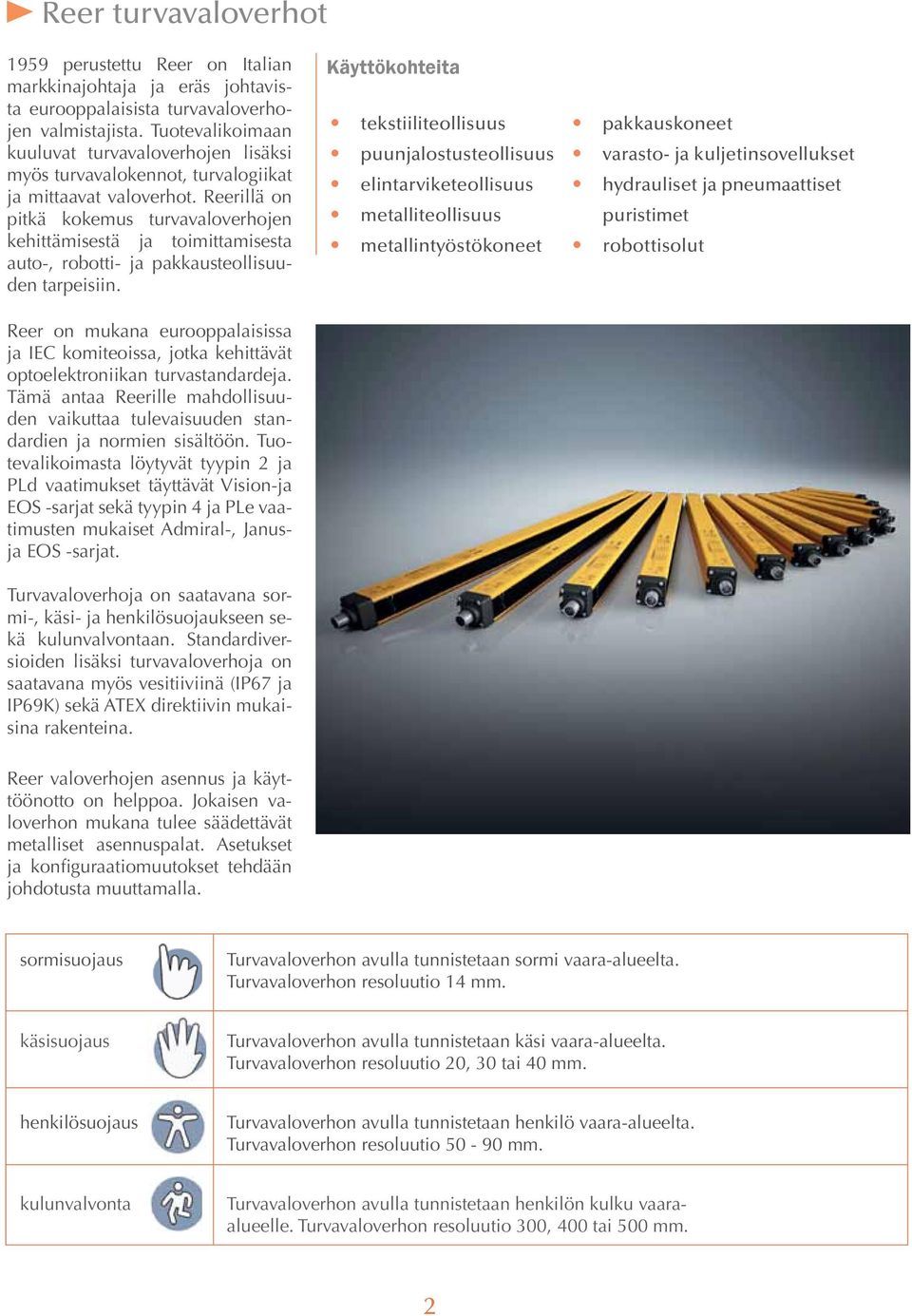

2 Reer turvavaloverhot 1959 perustettu Reer on Italian markkinajohtaja ja eräs johtavista eurooppalaisista turvavaloverhojen valmistajista. Tuotevalikoimaan kuuluvat turvavaloverhojen lisäksi myös turvavalokennot, turvalogiikat ja mittaavat valoverhot. Reerillä on pitkä kokemus turvavaloverhojen kehittämisestä ja toimittamisesta auto-, robotti- ja pakkausteollisuuden tarpeisiin. Käyttökohteita tekstiiliteollisuus puunjalostusteollisuus elintarviketeollisuus metalliteollisuus metallintyöstökoneet pakkauskoneet varasto- ja kuljetinsovellukset hydrauliset ja pneumaattiset puristimet robottisolut Reer on mukana eurooppalaisissa ja IEC komiteoissa, jotka kehittävät optoelektroniikan turvastandardeja. Tämä antaa Reerille mahdollisuuden vaikuttaa tulevaisuuden standardien ja normien sisältöön. Tuotevalikoimasta löytyvät tyypin 2 ja PLd vaatimukset täyttävät Vision-ja EOS -sarjat sekä tyypin 4 ja PLe vaatimusten mukaiset Admiral-, Janusja EOS -sarjat. Turvavaloverhoja on saatavana sormi-, käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Standardiversioiden lisäksi turvavaloverhoja on saatavana myös vesitiiviinä (IP67 ja IP69K) sekä ATEX direktiivin mukaisina rakenteina. Reer valoverhojen asennus ja käyttöönotto on helppoa. Jokaisen valoverhon mukana tulee säädettävät metalliset asennuspalat. Asetukset ja konfiguraatiomuutokset tehdään johdotusta muuttamalla. sormisuojaus Turvavaloverhon avulla tunnistetaan sormi vaara-alueelta. Turvavaloverhon resoluutio 14 mm. käsisuojaus Turvavaloverhon avulla tunnistetaan käsi vaara-alueelta. Turvavaloverhon resoluutio 20, 30 tai 40 mm. henkilösuojaus Turvavaloverhon avulla tunnistetaan henkilö vaara-alueelta. Turvavaloverhon resoluutio mm. kulunvalvonta Turvavaloverhon avulla tunnistetaan henkilön kulku vaaraalueelle. Turvavaloverhon resoluutio 300, 400 tai 500 mm. 2

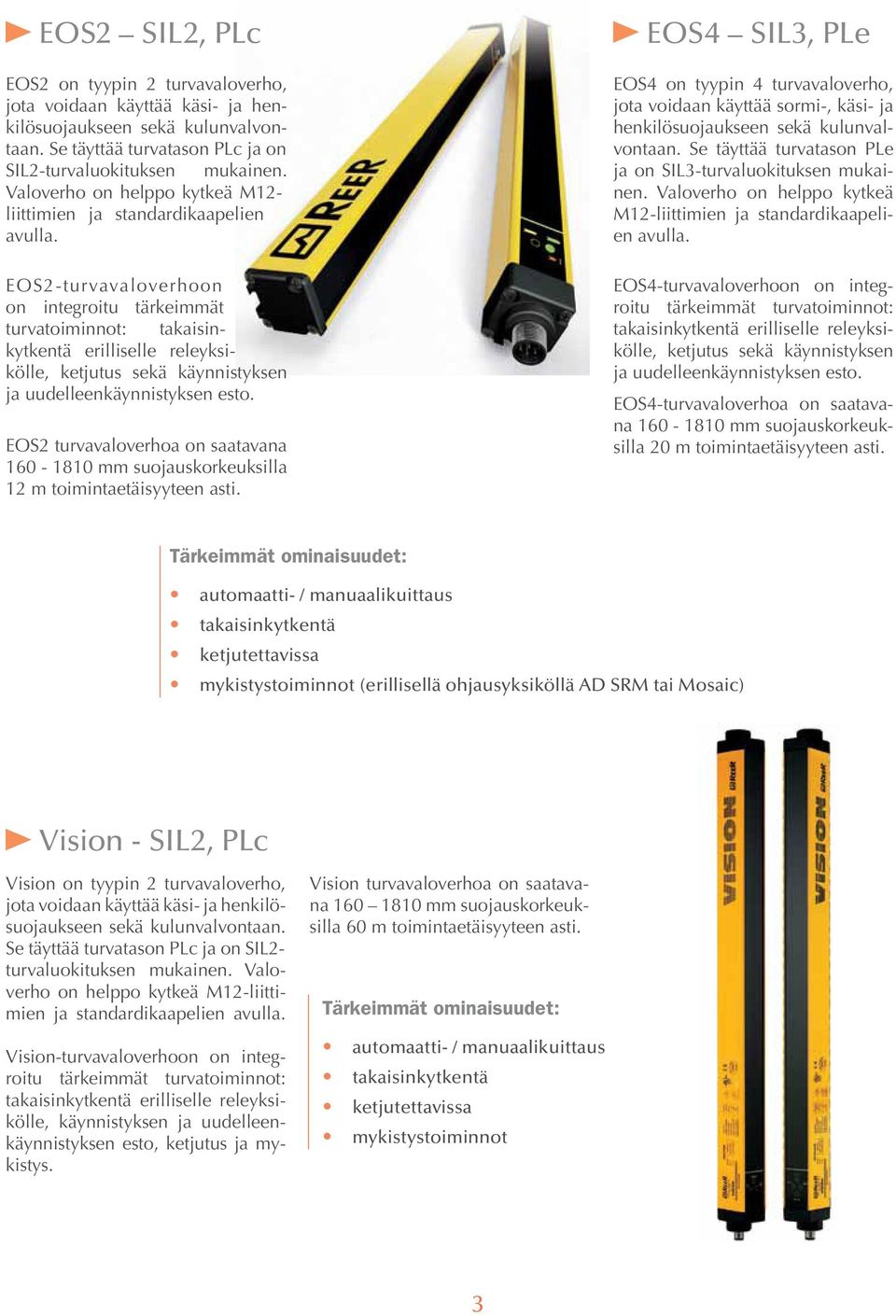

3 EOS2 SIL2, PLc EOS2 on tyypin 2 turvavaloverho, jota voidaan käyttää käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Se täyttää turvatason PLc ja on SIL2-turvaluokituksen mukainen. Valoverho on helppo kytkeä M12- liittimien ja standardikaapelien avulla. EOS2-turvavaloverhoon on integroitu tärkeimmät turvatoiminnot: takaisinkytkentä erilliselle releyksikölle, ketjutus sekä käynnistyksen ja uudelleenkäynnistyksen esto. EOS2 turvavaloverhoa on saatavana mm suojauskorkeuksilla 12 m toimintaetäisyyteen asti. EOS4 SIL3, PLe EOS4 on tyypin 4 turvavaloverho, jota voidaan käyttää sormi-, käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Se täyttää turvatason PLe ja on SIL3-turvaluokituksen mukainen. Valoverho on helppo kytkeä M12-liittimien ja standardikaapelien avulla. EOS4-turvavaloverhoon on integroitu ketjutus sekä käynnistyksen ja uudelleenkäynnistyksen esto. EOS4-turvavaloverhoa on saatavana mm suojauskorkeuksilla 20 m toimintaetäisyyteen asti. ketjutettavissa mykistystoiminnot (erillisellä ohjausyksiköllä AD SRM tai Mosaic) Vision - SIL2, PLc Vision on tyypin 2 turvavaloverho, jota voidaan käyttää käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Se täyttää turvatason PLc ja on SIL2- turvaluokituksen mukainen. Valoverho on helppo kytkeä M12-liittimien ja standardikaapelien avulla. Vision-turvavaloverhoon on integroitu käynnistyksen ja uudelleenkäynnistyksen esto, ketjutus ja mykistys. Vision turvavaloverhoa on saatavana mm suojauskorkeuksilla 60 m toimintaetäisyyteen asti. ketjutettavissa mykistystoiminnot 3

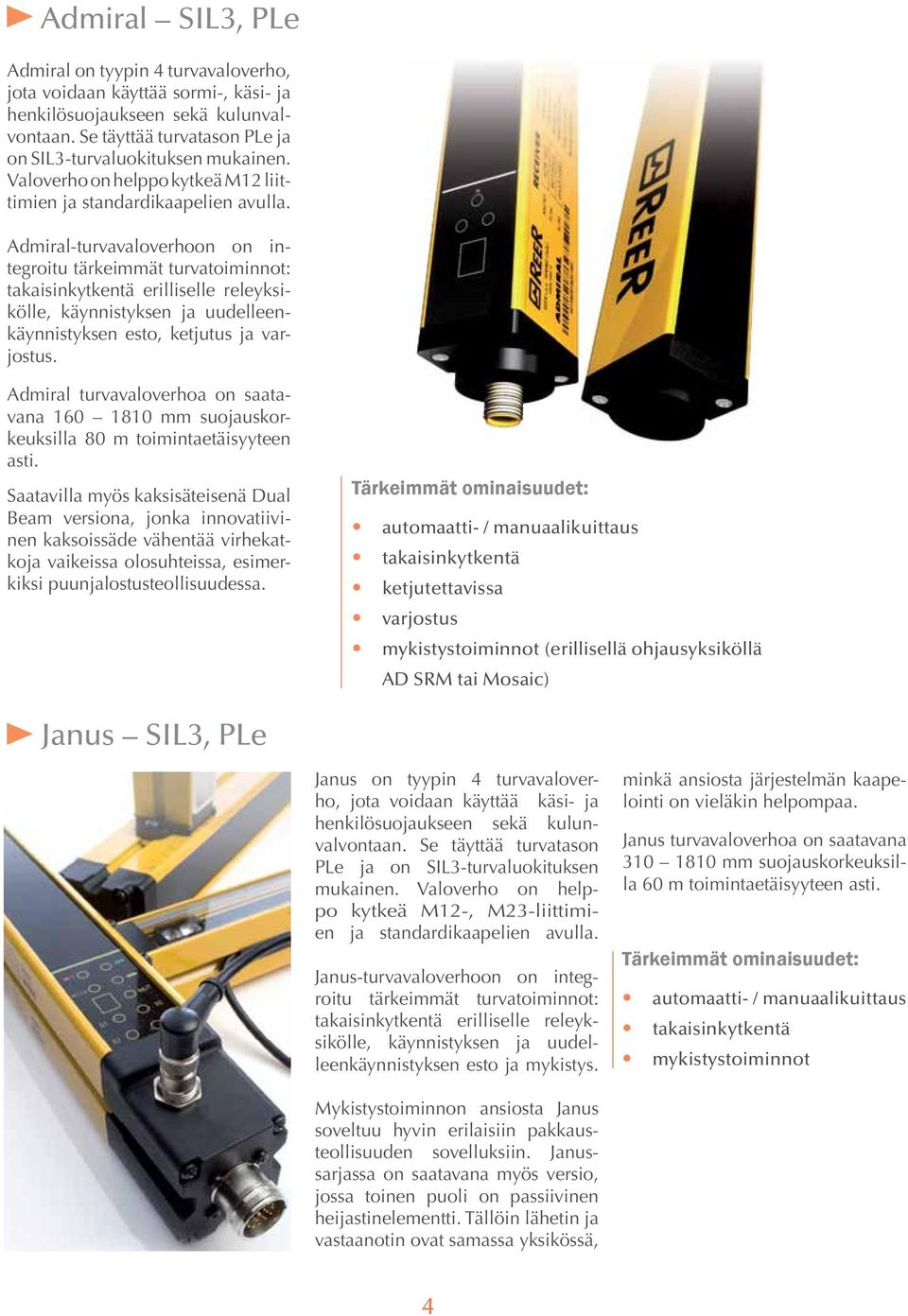

4 Admiral SIL3, PLe Admiral on tyypin 4 turvavaloverho, jota voidaan käyttää sormi-, käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Se täyttää turvatason PLe ja on SIL3-turvaluokituksen mukainen. Valoverho on helppo kytkeä M12 liittimien ja standardikaapelien avulla. Admiral-turvavaloverhoon on integroitu käynnistyksen ja uudelleenkäynnistyksen esto, ketjutus ja varjostus. Admiral turvavaloverhoa on saatavana mm suojauskorkeuksilla 80 m toimintaetäisyyteen asti. Saatavilla myös kaksisäteisenä Dual Beam versiona, jonka innovatiivinen kaksoissäde vähentää virhekatkoja vaikeissa olosuhteissa, esimerkiksi puunjalostusteollisuudessa. ketjutettavissa varjostus mykistystoiminnot (erillisellä ohjausyksiköllä AD SRM tai Mosaic) Janus SIL3, PLe Janus on tyypin 4 turvavaloverho, jota voidaan käyttää käsi- ja henkilösuojaukseen sekä kulunvalvontaan. Se täyttää turvatason PLe ja on SIL3-turvaluokituksen mukainen. Valoverho on helppo kytkeä M12-, M23-liittimien ja standardikaapelien avulla. Janus-turvavaloverhoon on integroitu käynnistyksen ja uudelleenkäynnistyksen esto ja mykistys. minkä ansiosta järjestelmän kaapelointi on vieläkin helpompaa. Janus turvavaloverhoa on saatavana mm suojauskorkeuksilla 60 m toimintaetäisyyteen asti. mykistystoiminnot Mykistystoiminnon ansiosta Janus soveltuu hyvin erilaisiin pakkausteollisuuden sovelluksiin. Janussarjassa on saatavana myös versio, jossa toinen puoli on passiivinen heijastinelementti. Tällöin lähetin ja vastaanotin ovat samassa yksikössä, 4

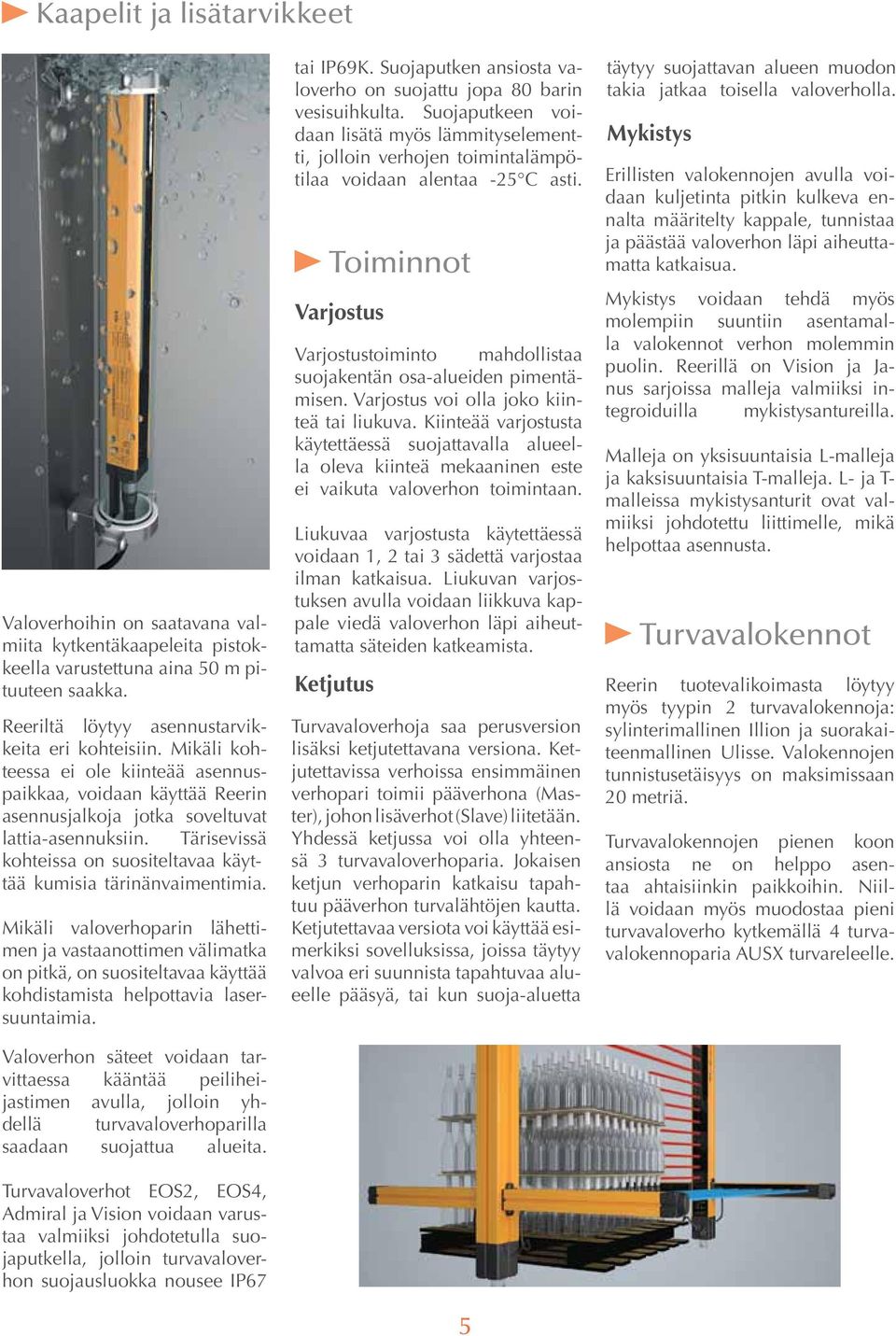

5 Kaapelit ja lisätarvikkeet Valoverhoihin on saatavana valmiita kytkentäkaapeleita pistokkeella varustettuna aina 50 m pituuteen saakka. Reeriltä löytyy asennustarvikkeita eri kohteisiin. Mikäli kohteessa ei ole kiinteää asennuspaikkaa, voidaan käyttää Reerin asennusjalkoja jotka soveltuvat lattia-asennuksiin. Tärisevissä kohteissa on suositeltavaa käyttää kumisia tärinänvaimentimia. Mikäli valoverhoparin lähettimen ja vastaanottimen välimatka on pitkä, on suositeltavaa käyttää kohdistamista helpottavia lasersuuntaimia. Valoverhon säteet voidaan tarvittaessa kääntää peiliheijastimen avulla, jolloin yhdellä turvavaloverhoparilla saadaan suojattua alueita. Turvavaloverhot EOS2, EOS4, Admiral ja Vision voidaan varustaa valmiiksi johdotetulla suojaputkella, jolloin turvavaloverhon suojausluokka nousee IP67 tai IP69K. Suojaputken ansiosta valoverho on suojattu jopa 80 barin vesisuihkulta. Suojaputkeen voidaan lisätä myös lämmityselementti, jolloin verhojen toimintalämpötilaa voidaan alentaa -25 C asti. Toiminnot Varjostus Varjostustoiminto mahdollistaa suojakentän osa-alueiden pimentämisen. Varjostus voi olla joko kiinteä tai liukuva. Kiinteää varjostusta käytettäessä suojattavalla alueella oleva kiinteä mekaaninen este ei vaikuta valoverhon toimintaan. Liukuvaa varjostusta käytettäessä voidaan 1, 2 tai 3 sädettä varjostaa ilman katkaisua. Liukuvan varjostuksen avulla voidaan liikkuva kappale viedä valoverhon läpi aiheuttamatta säteiden katkeamista. Ketjutus Turvavaloverhoja saa perusversion lisäksi ketjutettavana versiona. Ketjutettavissa verhoissa ensimmäinen verhopari toimii pääverhona (Master), johon lisäverhot (Slave) liitetään. Yhdessä ketjussa voi olla yhteensä 3 turvavaloverhoparia. Jokaisen ketjun verhoparin katkaisu tapahtuu pääverhon turvalähtöjen kautta. Ketjutettavaa versiota voi käyttää esimerkiksi sovelluksissa, joissa täytyy valvoa eri suunnista tapahtuvaa alueelle pääsyä, tai kun suoja-aluetta 5 täytyy suojattavan alueen muodon takia jatkaa toisella valoverholla. Mykistys Erillisten valokennojen avulla voidaan kuljetinta pitkin kulkeva ennalta määritelty kappale, tunnistaa ja päästää valoverhon läpi aiheuttamatta katkaisua. Mykistys voidaan tehdä myös molempiin suuntiin asentamalla valokennot verhon molemmin puolin. Reerillä on Vision ja Janus sarjoissa malleja valmiiksi integroiduilla mykistysantureilla. Malleja on yksisuuntaisia L-malleja ja kaksisuuntaisia T-malleja. L- ja T- malleissa mykistysanturit ovat valmiiksi johdotettu liittimelle, mikä helpottaa asennusta. Turvavalokennot Reerin tuotevalikoimasta löytyy myös tyypin 2 turvavalokennoja: sylinterimallinen Illion ja suorakaiteenmallinen Ulisse. Valokennojen tunnistusetäisyys on maksimissaan 20 metriä. Turvavalokennojen pienen koon ansiosta ne on helppo asentaa ahtaisiinkin paikkoihin. Niillä voidaan myös muodostaa pieni turvavaloverho kytkemällä 4 turvavalokennoparia AUSX turvareleelle.

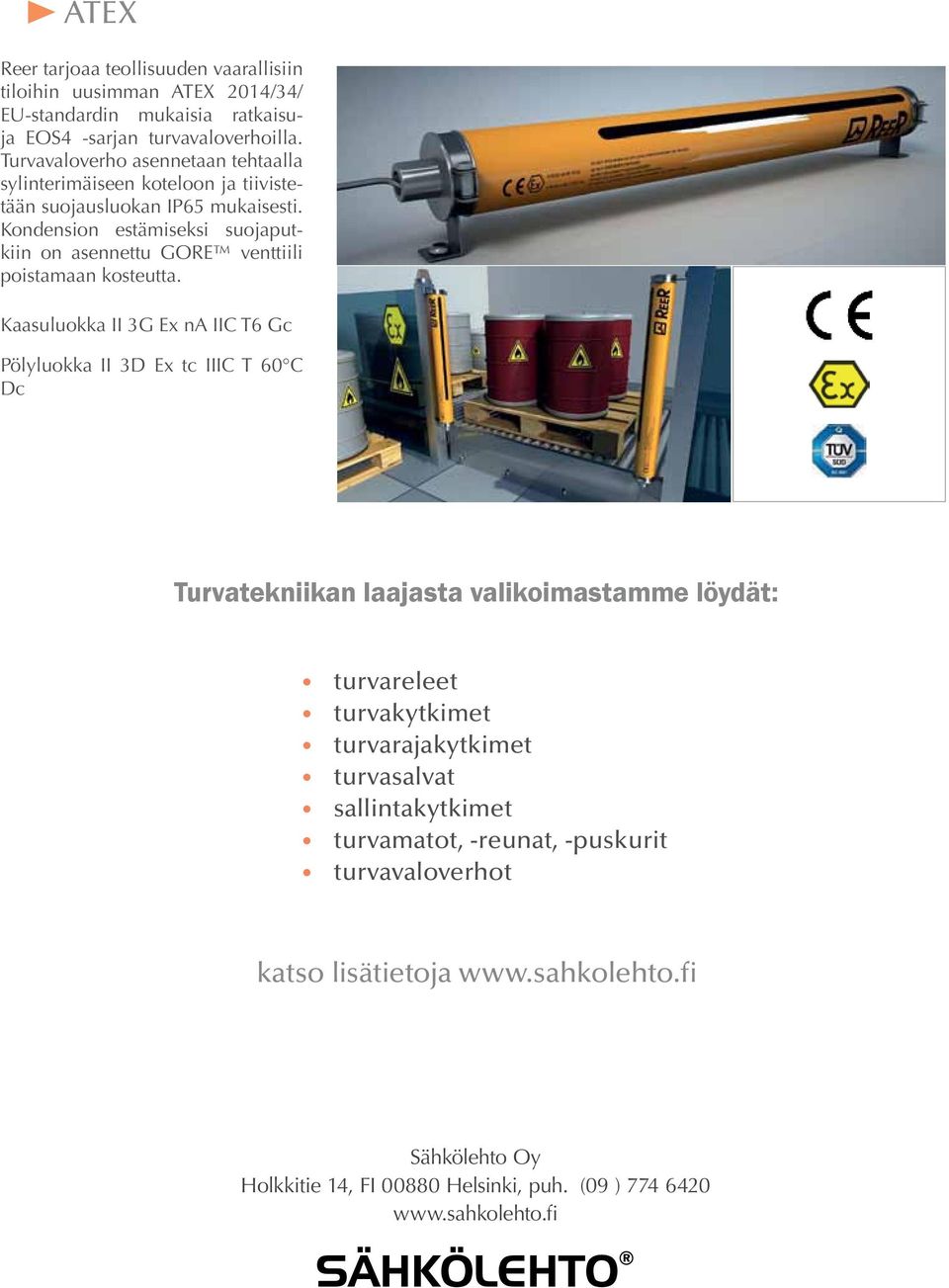

6 ATEX Reer tarjoaa teollisuuden vaarallisiin tiloihin uusimman ATEX 2014/34/ EU-standardin mukaisia ratkaisuja EOS4 -sarjan turvavaloverhoilla. Turvavaloverho asennetaan tehtaalla sylinterimäiseen koteloon ja tiivistetään suojausluokan IP65 mukaisesti. Kondension estämiseksi suojaputkiin on asennettu GORE venttiili poistamaan kosteutta. Kaasuluokka II 3G Ex na IIC T6 Gc Pölyluokka II 3D Ex tc IIIC T 60 C Dc Turvatekniikan laajasta valikoimastamme löydät: turvareleet turvakytkimet turvarajakytkimet turvasalvat sallintakytkimet turvamatot, -reunat, -puskurit turvavaloverhot katso lisätietoja Sähkölehto Oy Holkkitie 14, FI Helsinki, puh. (09 )
