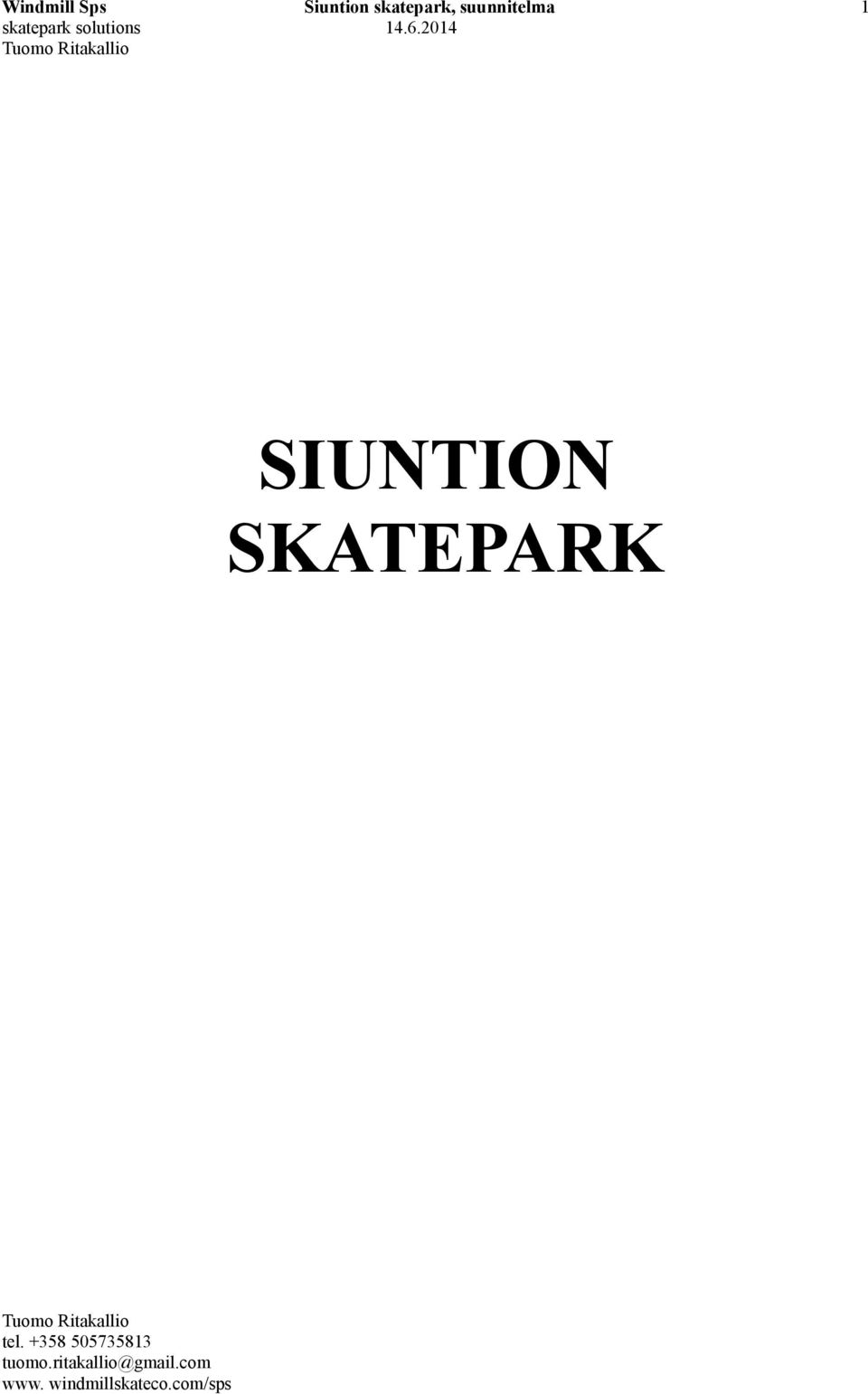

1 SIUNTION SKATEPARK 1

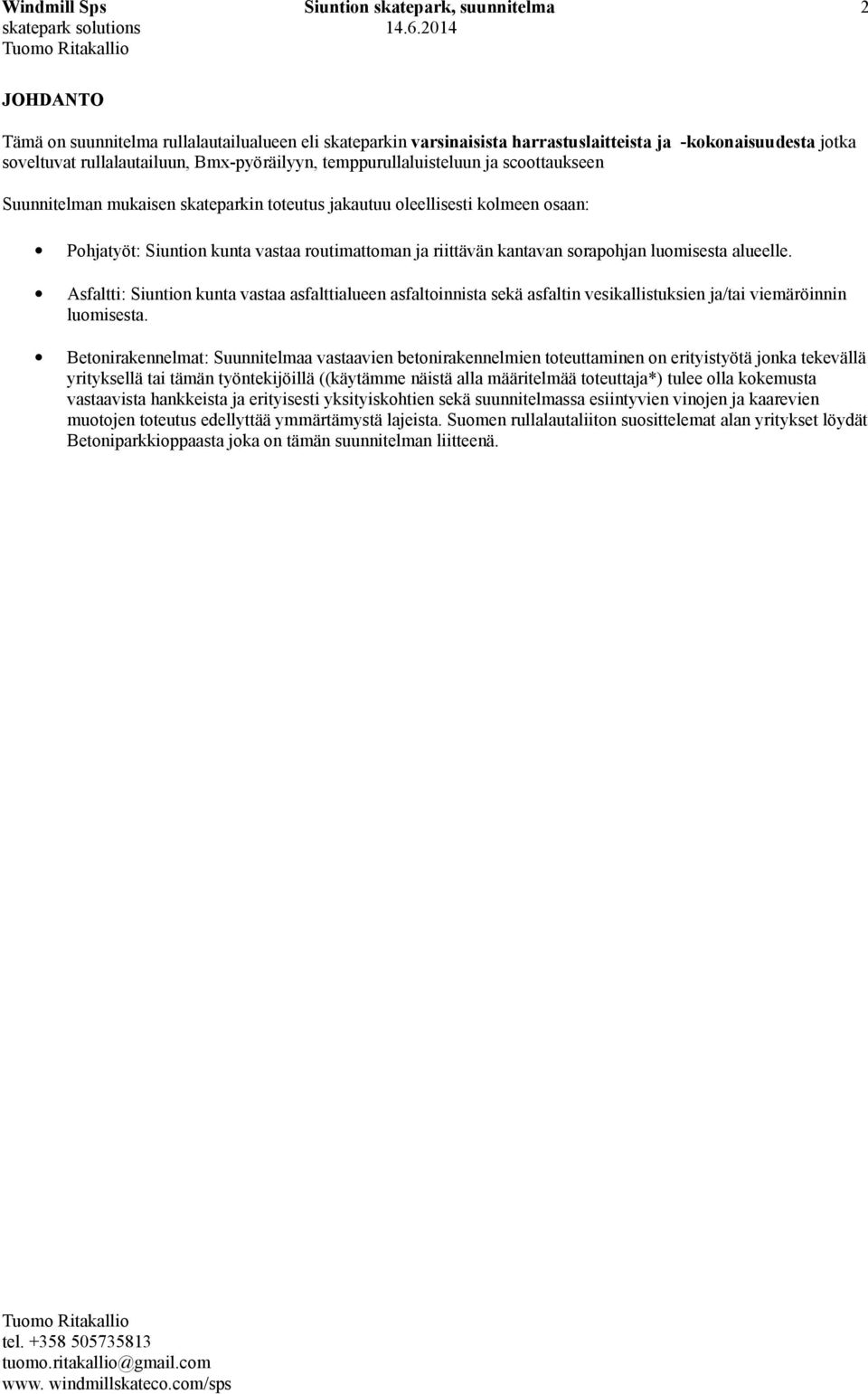

2 2 JOHDANTO Tämä on suunnitelma rullalautailualueen eli skateparkin varsinaisista harrastuslaitteista ja -kokonaisuudesta jotka soveltuvat rullalautailuun, Bmx-pyöräilyyn, temppurullaluisteluun ja scoottaukseen Suunnitelman mukaisen skateparkin toteutus jakautuu oleellisesti kolmeen osaan: Pohjatyöt: Siuntion kunta vastaa routimattoman ja riittävän kantavan sorapohjan luomisesta alueelle. Asfaltti: Siuntion kunta vastaa asfalttialueen asfaltoinnista sekä asfaltin vesikallistuksien ja/tai viemäröinnin luomisesta. Betonirakennelmat: Suunnitelmaa vastaavien betonirakennelmien toteuttaminen on erityistyötä jonka tekevällä yrityksellä tai tämän työntekijöillä ((käytämme näistä alla määritelmää toteuttaja*) tulee olla kokemusta vastaavista hankkeista ja erityisesti yksityiskohtien sekä suunnitelmassa esiintyvien vinojen ja kaarevien muotojen toteutus edellyttää ymmärtämystä lajeista. Suomen rullalautaliiton suosittelemat alan yritykset löydät Betoniparkkioppaasta joka on tämän suunnitelman liitteenä.

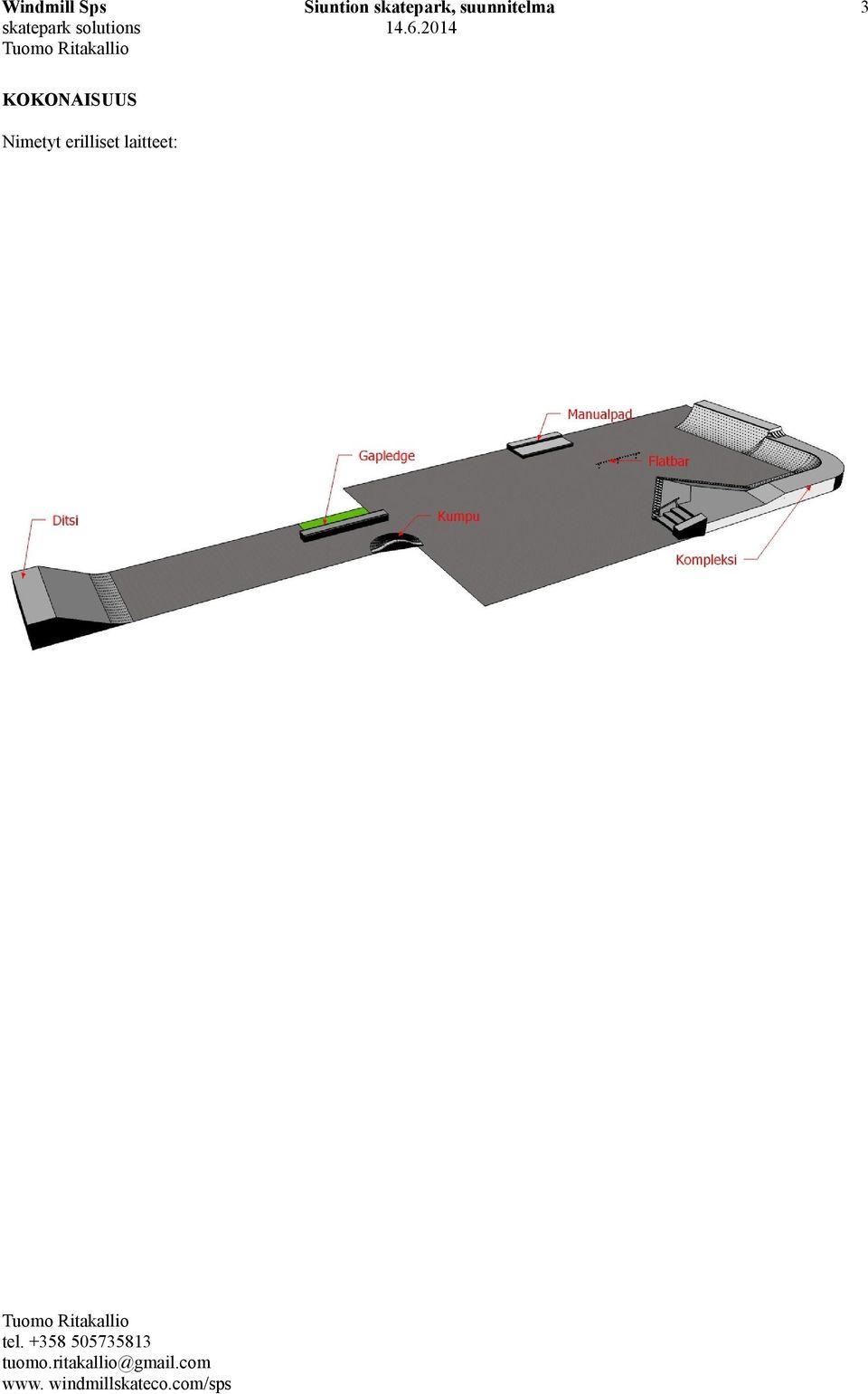

3 KOKONAISUUS Nimetyt erilliset laitteet: 3

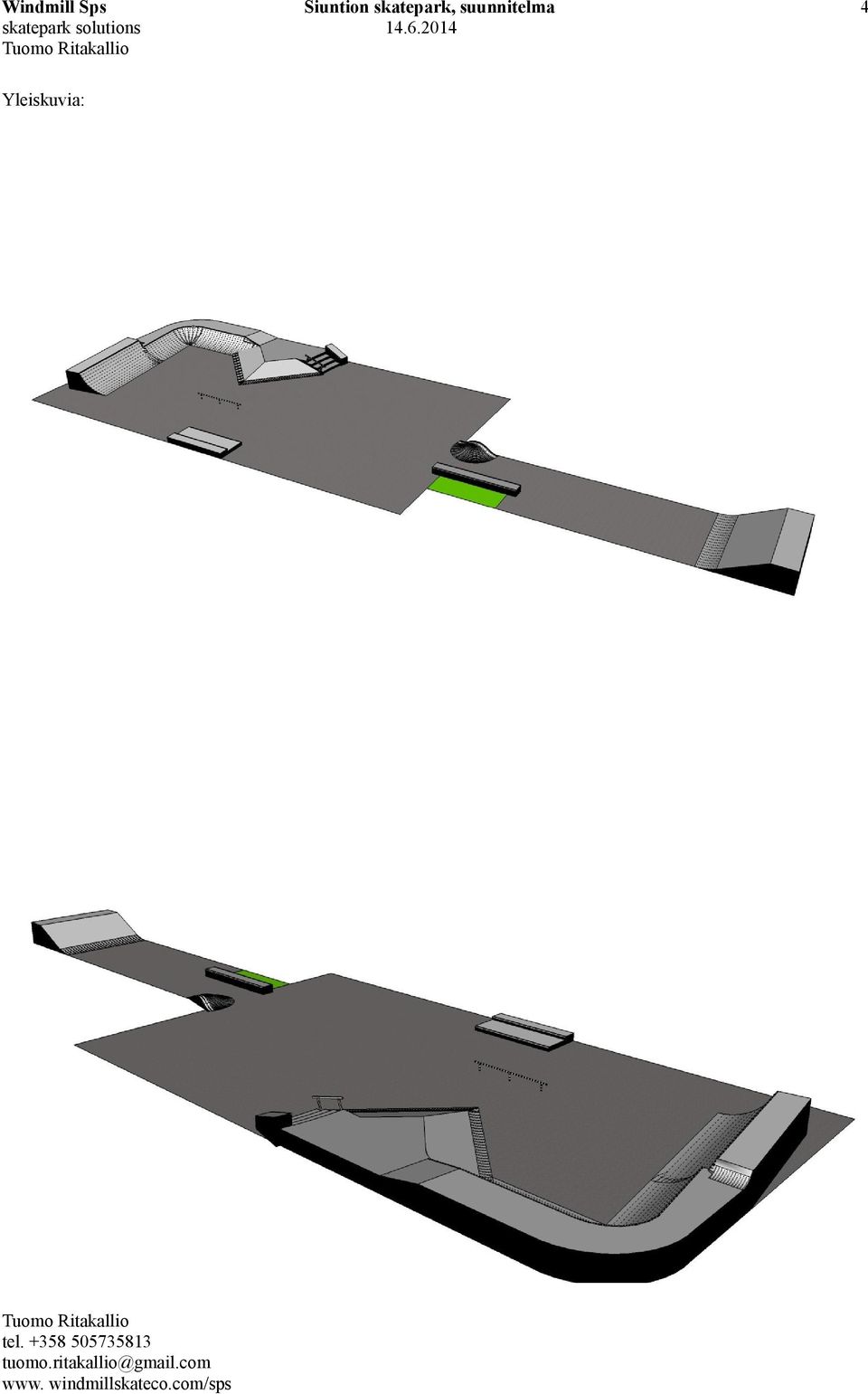

4 Yleiskuvia: 4

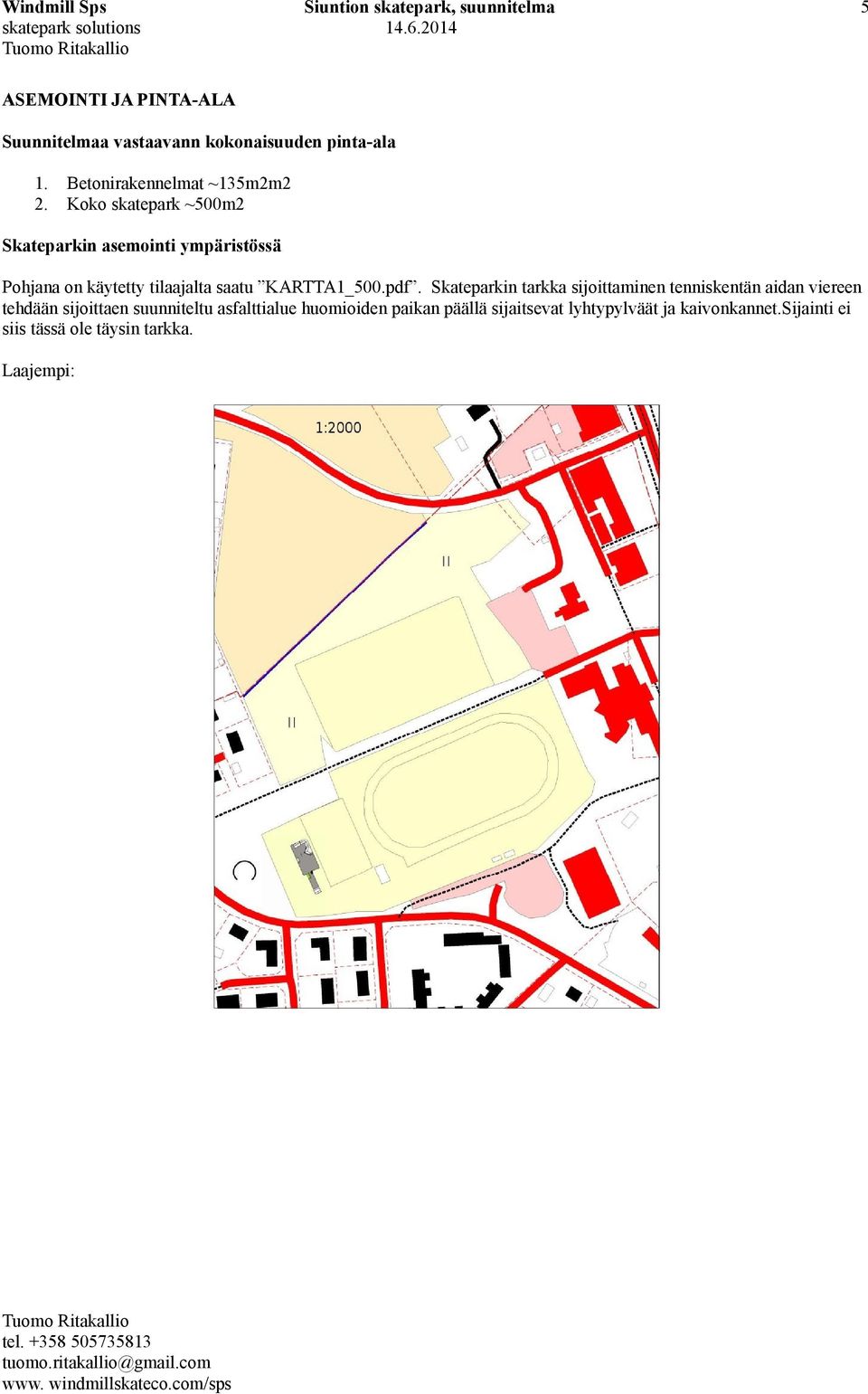

5 5 ASEMOINTI JA PINTA-ALA Suunnitelmaa vastaavann kokonaisuuden pinta-ala Betonirakennelmat ~135m2m2 Koko skatepark ~500m2 Skateparkin asemointi ympäristössä Pohjana on käytetty tilaajalta saatu KARTTA1_500.pdf. Skateparkin tarkka sijoittaminen tenniskentän aidan viereen tehdään sijoittaen suunniteltu asfalttialue huomioiden paikan päällä sijaitsevat lyhtypylväät ja kaivonkannet.sijainti ei siis tässä ole täysin tarkka. Laajempi:

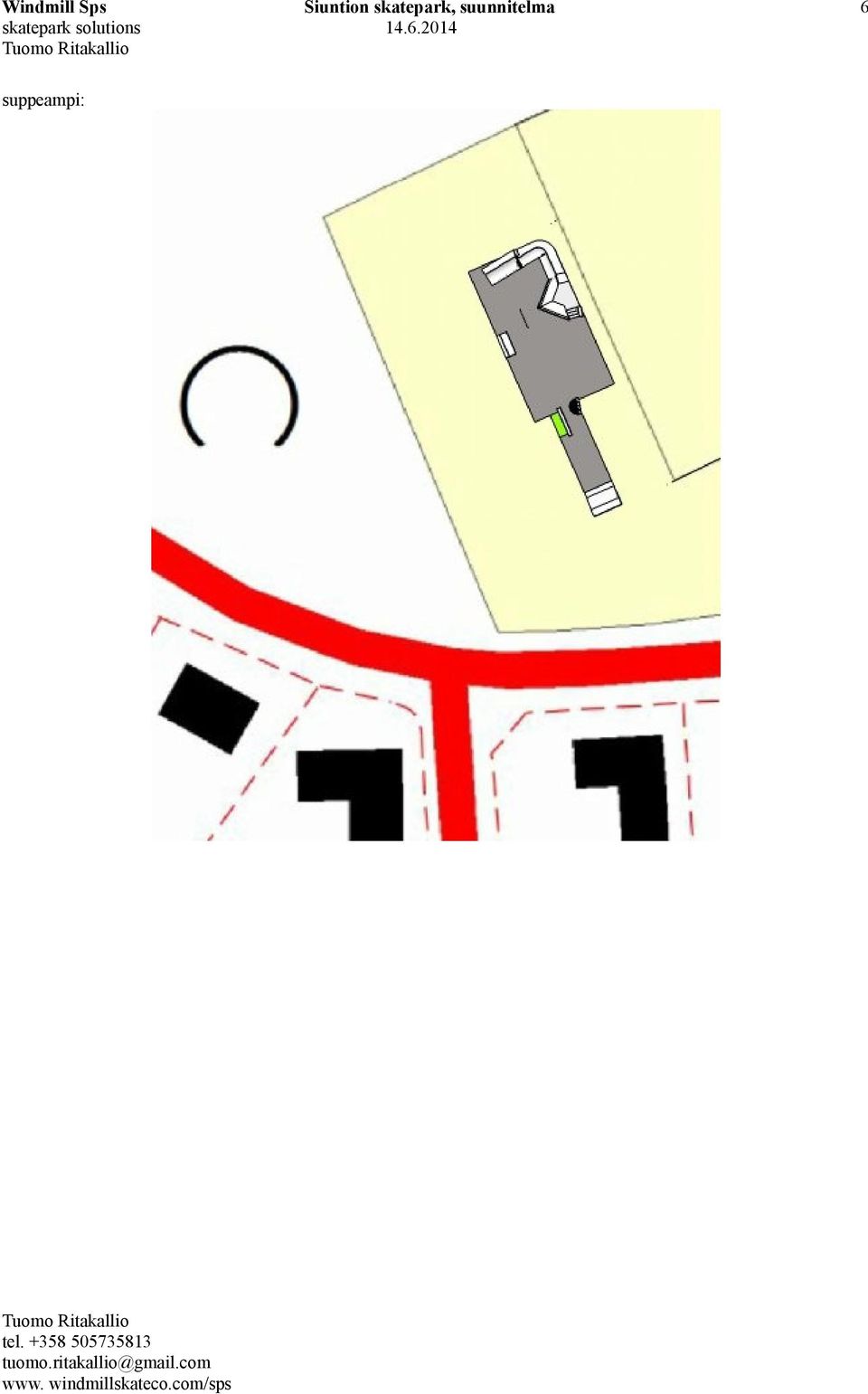

6 suppeampi: 6

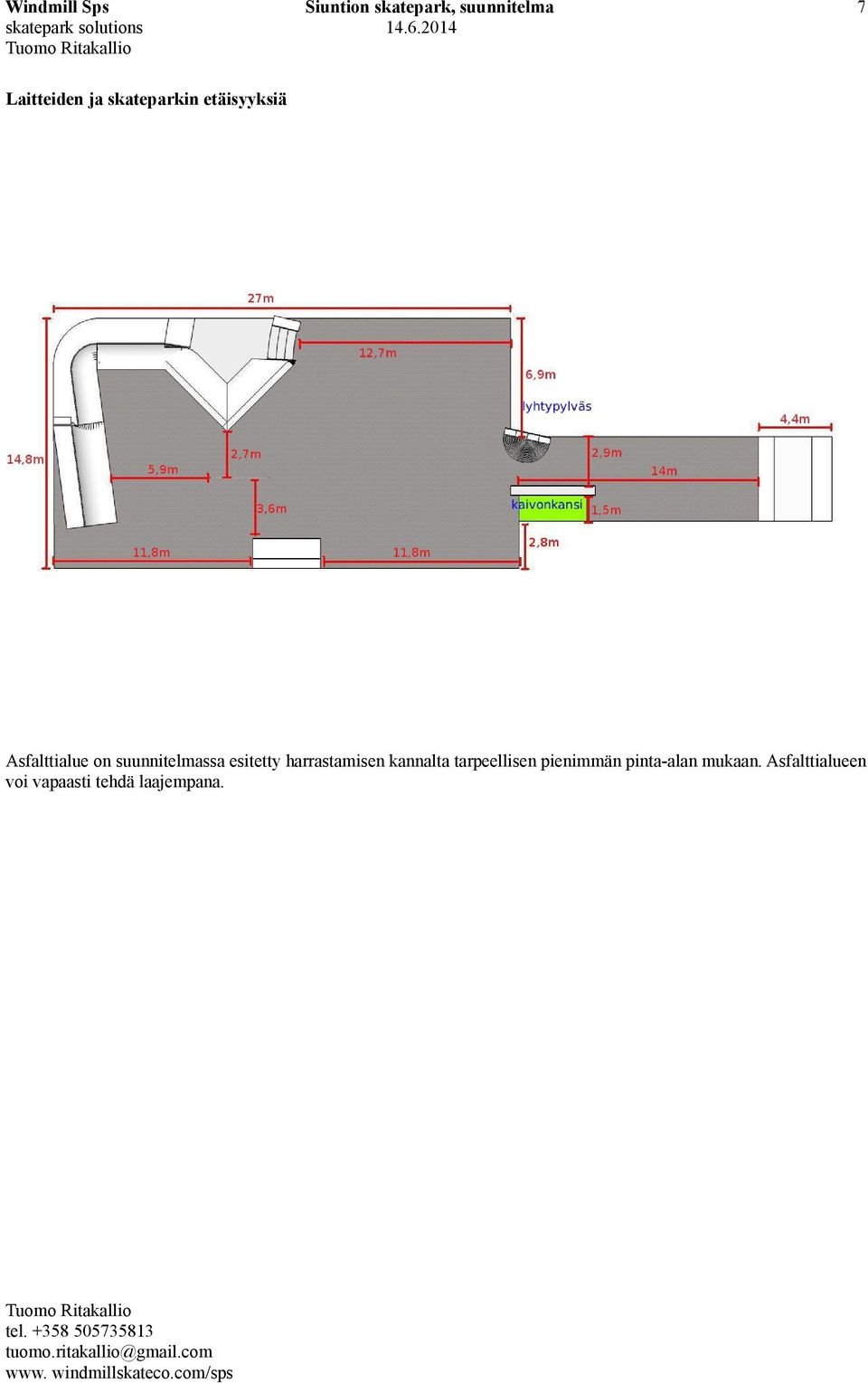

7 7 Laitteiden ja skateparkin etäisyyksiä Asfalttialue on suunnitelmassa esitetty harrastamisen kannalta tarpeellisen pienimmän pinta-alan mukaan. Asfalttialueen voi vapaasti tehdä laajempana.

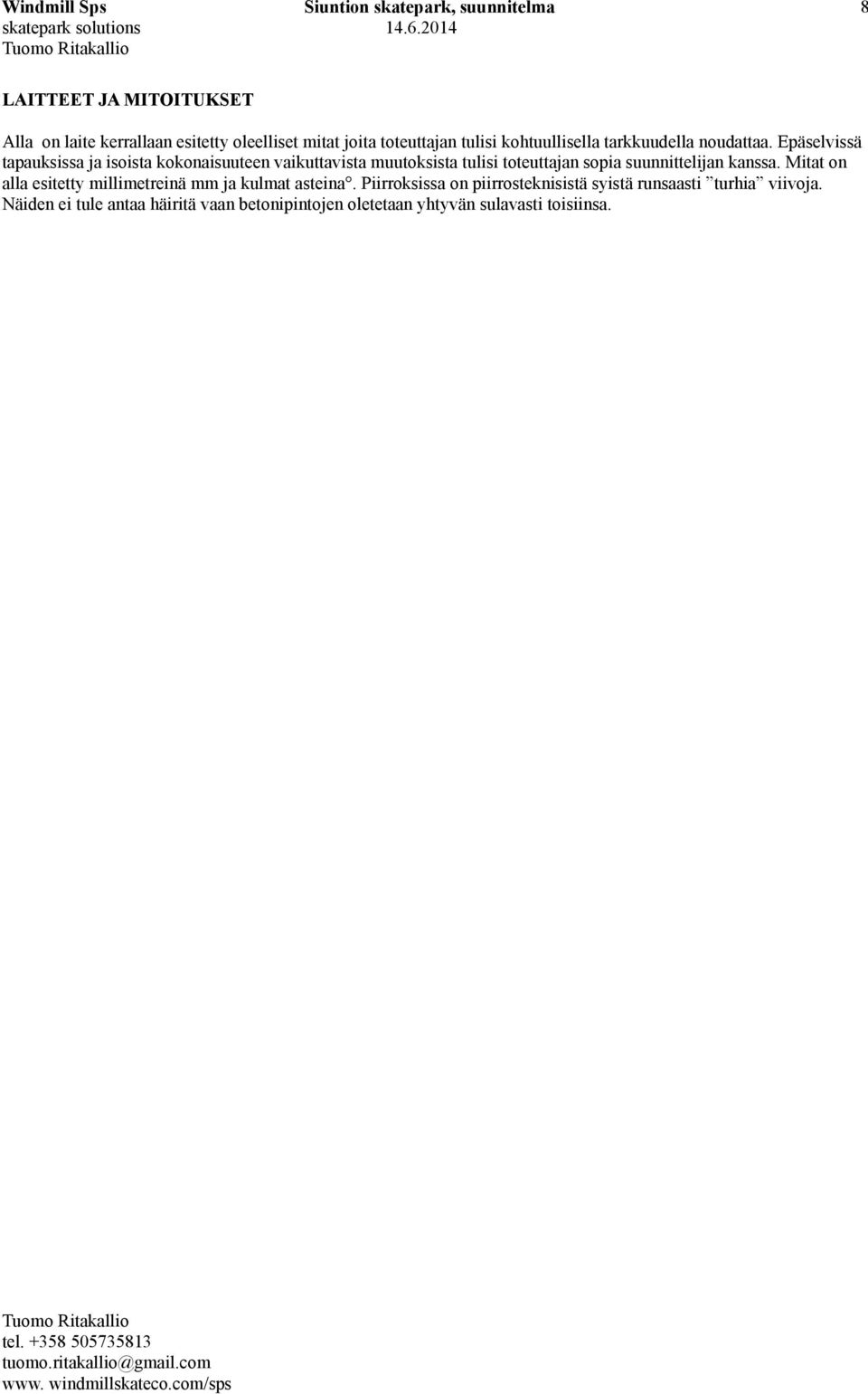

8 8 LAITTEET JA MITOITUKSET Alla on laite kerrallaan esitetty oleelliset mitat joita toteuttajan tulisi kohtuullisella tarkkuudella noudattaa. Epäselvissä tapauksissa ja isoista kokonaisuuteen vaikuttavista muutoksista tulisi toteuttajan sopia suunnittelijan kanssa. Mitat on alla esitetty millimetreinä mm ja kulmat asteina. Piirroksissa on piirrosteknisistä syistä runsaasti turhia viivoja. Näiden ei tule antaa häiritä vaan betonipintojen oletetaan yhtyvän sulavasti toisiinsa.

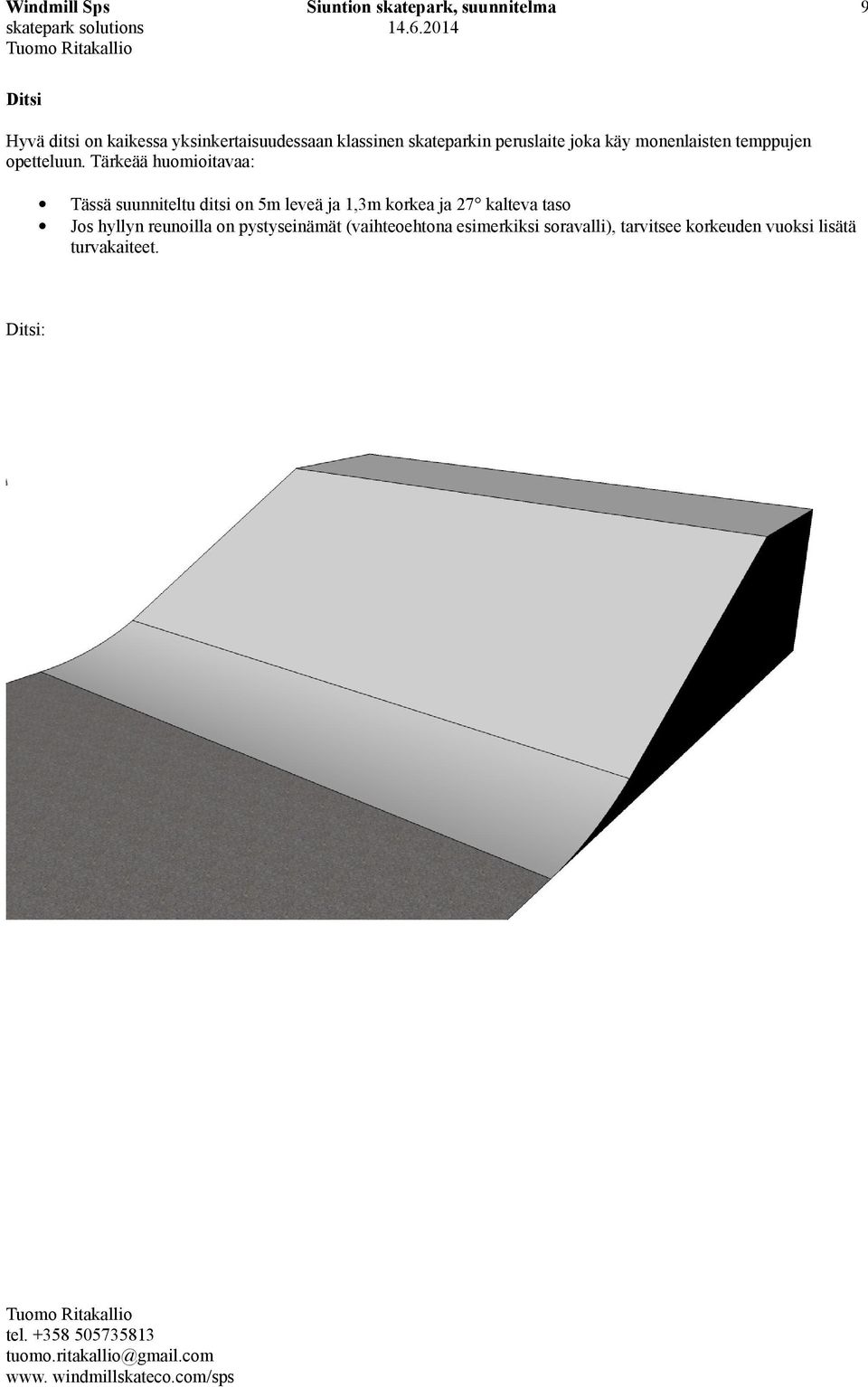

9 Ditsi Hyvä ditsi on kaikessa yksinkertaisuudessaan klassinen skateparkin peruslaite joka käy monenlaisten temppujen opetteluun. Tärkeää huomioitavaa: Tässä suunniteltu ditsi on 5m leveä ja 1,3m korkea ja 27 kalteva taso Jos hyllyn reunoilla on pystyseinämät (vaihteoehtona esimerkiksi soravalli), tarvitsee korkeuden vuoksi lisätä turvakaiteet. Ditsi: 9

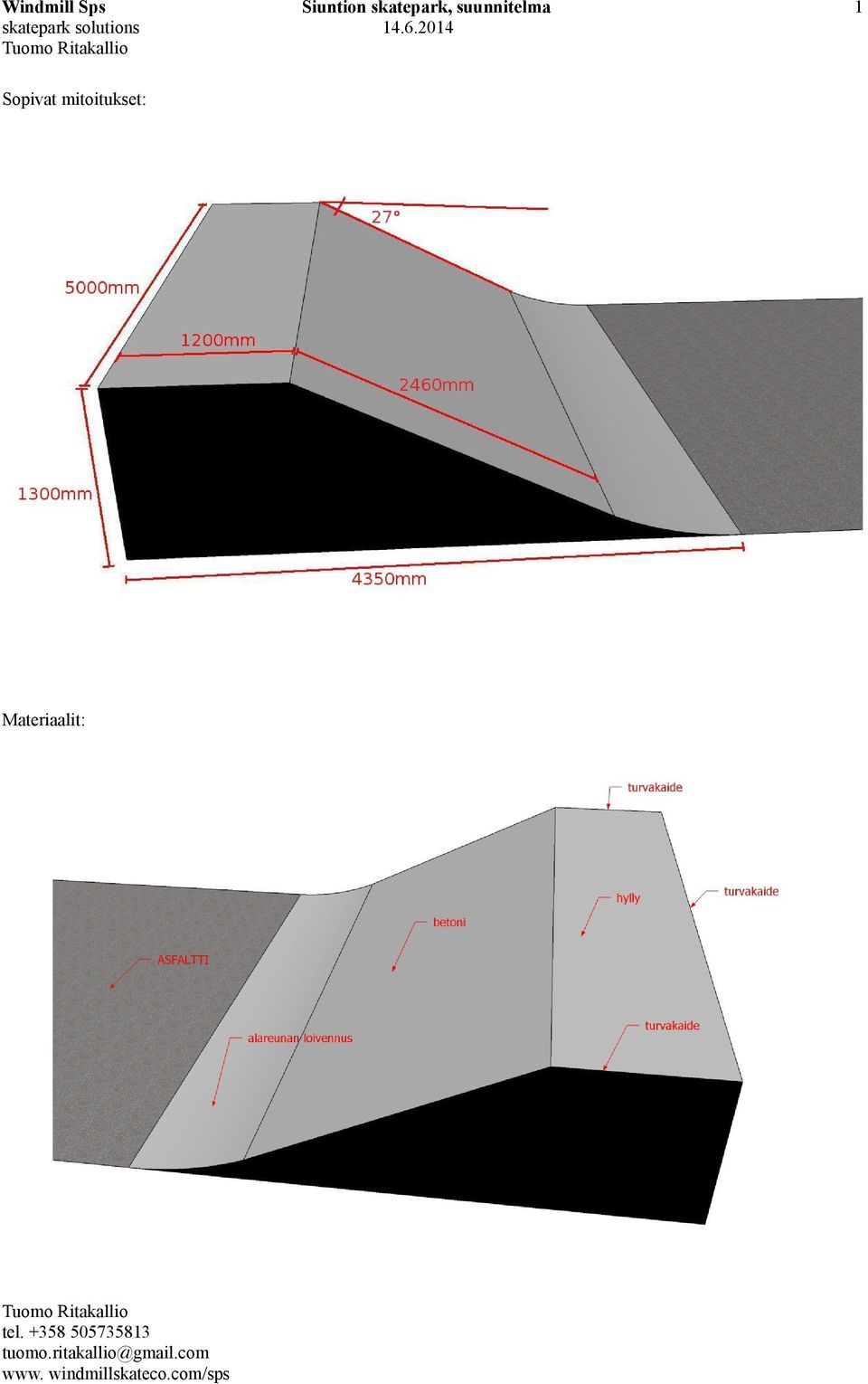

10 Sopivat mitoitukset: Materiaalit: 1

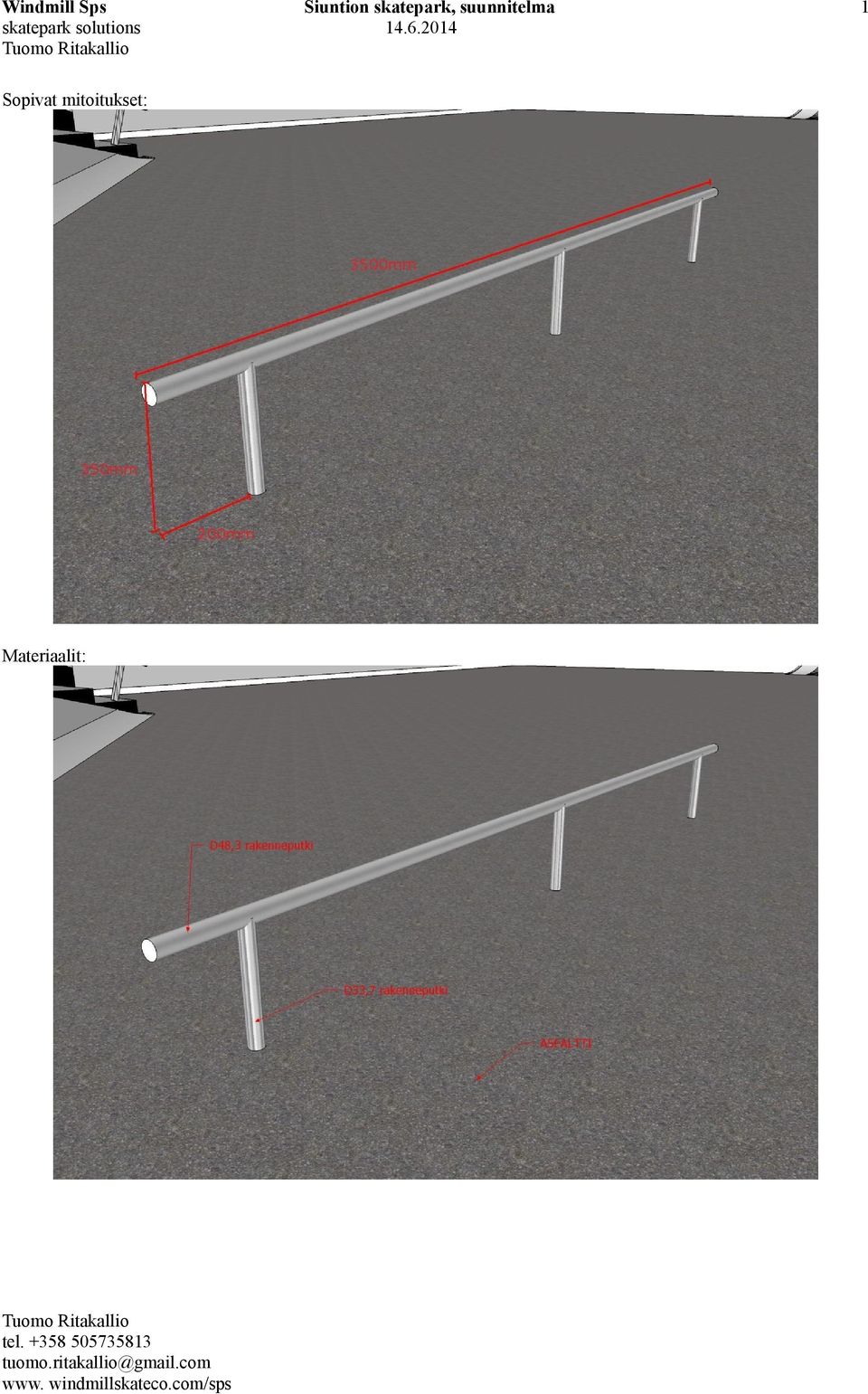

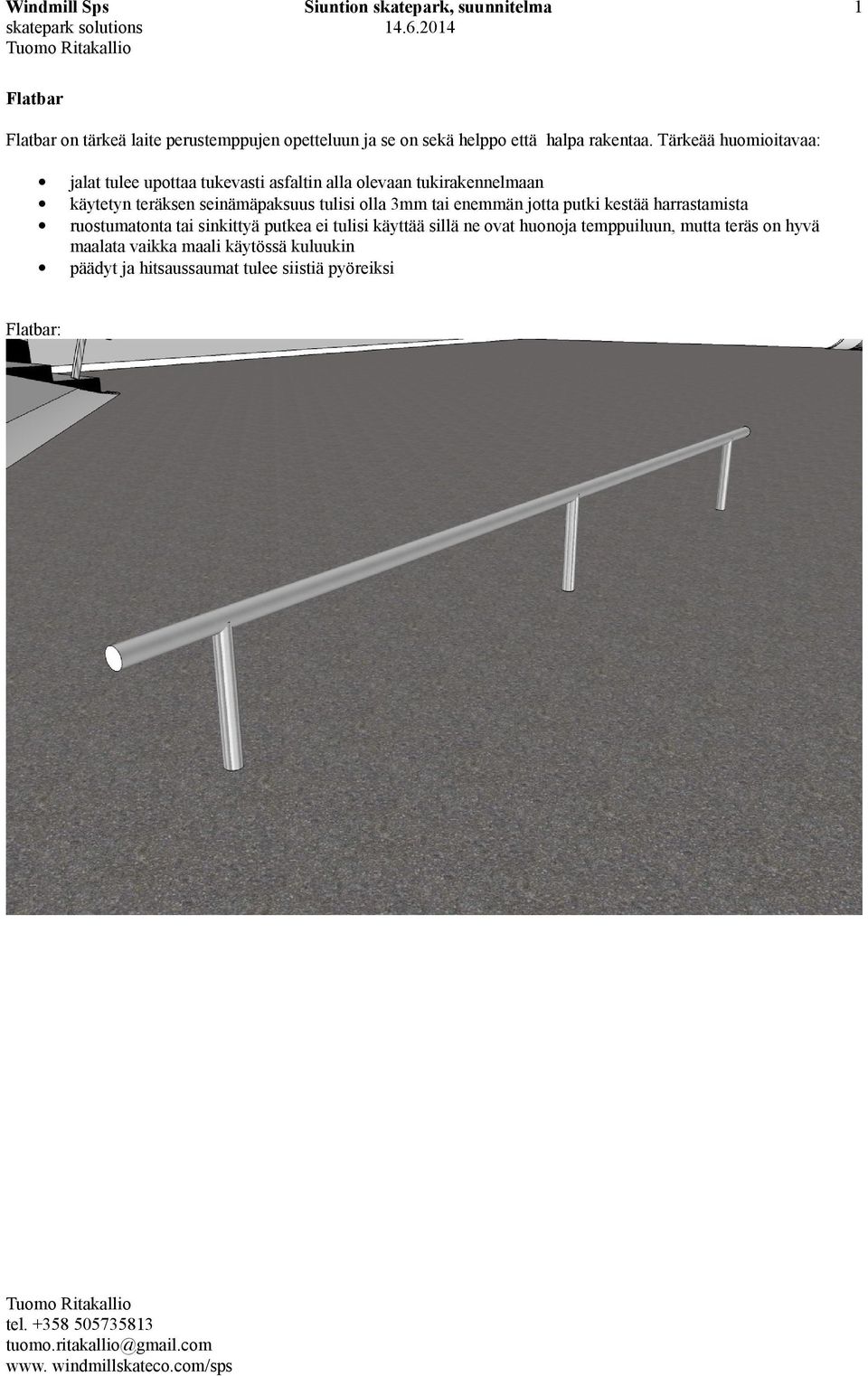

11 Flatbar Flatbar on tärkeä laite perustemppujen opetteluun ja se on sekä helppo että halpa rakentaa. Tärkeää huomioitavaa: jalat tulee upottaa tukevasti asfaltin alla olevaan tukirakennelmaan käytetyn teräksen seinämäpaksuus tulisi olla 3mm tai enemmän jotta putki kestää harrastamista ruostumatonta tai sinkittyä putkea ei tulisi käyttää sillä ne ovat huonoja temppuiluun, mutta teräs on hyvä maalata vaikka maali käytössä kuluukin päädyt ja hitsaussaumat tulee siistiä pyöreiksi Flatbar: 1

12 Sopivat mitoitukset: Materiaalit: 1

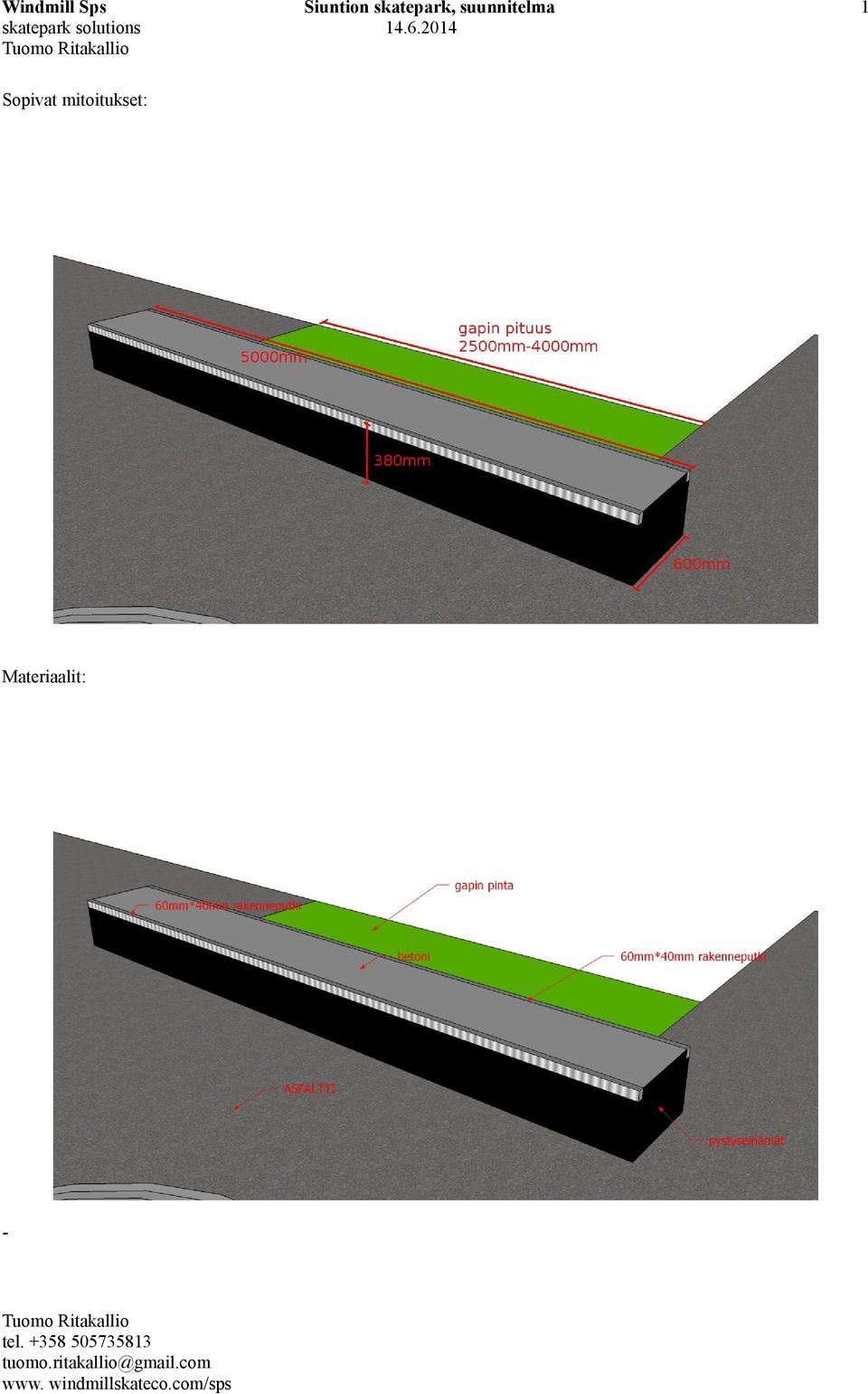

13 Gapledge Tavallinen ledge mutta jossa toisella puolen puuttuu flätti (asfaltti). Ledge menee siis toisella reunallaan gapin (väli) läpi joka luo todella haastavan temppuilumahdollisuuden kokeneelle harrastajalle. Laitteen voi kätevästi toteuttaa betonista ja/tai harkoista niin että reunoihin asennetaan metallikulmat. Suosituksena metallikulmiksi on tässä kulmikas putkipalkki. Gapiin eli asfalttipalstojen väliin olisi pidemmän päälle hyvä saada (pinta-)materiaali joka läpäisee vettä ja/mutta tai on turvallinen eikä leviä (kuten sora) ympäristöön kun harrastajat ja harrastusvälineet yrittävät temppuja. Gapin sijainnissa on myös kaivonkansi joka saattaa vaatia erityishuomiota. Tärkeää huomioitavaa: ruostumatonta tai sinkittyä putkea ei tulisi käyttää sillä ne ovat monesti huonoja temppuiluun, mutta teräs on hyvä maalata vaikka maali käytössä kuluukin suunnitelmassa viitatun putken täsmällisempi tyyppi: Kylmämuovattu 60*40mm rakenneputki EN käytetyn teräksen seinämäpaksuus tulisi olla 3mm tai enemmän jotta putki kestää harrastamista teräsputkien päädyt tulee hitsata umpeen ja pyöristää toisin kuin luonnoksessa, metallireunat voivat kiertää myös kaikkien kulmien yli pintojen tulee olla sileitä Gapledge: 1

14 Sopivat mitoitukset: Materiaalit: - 1

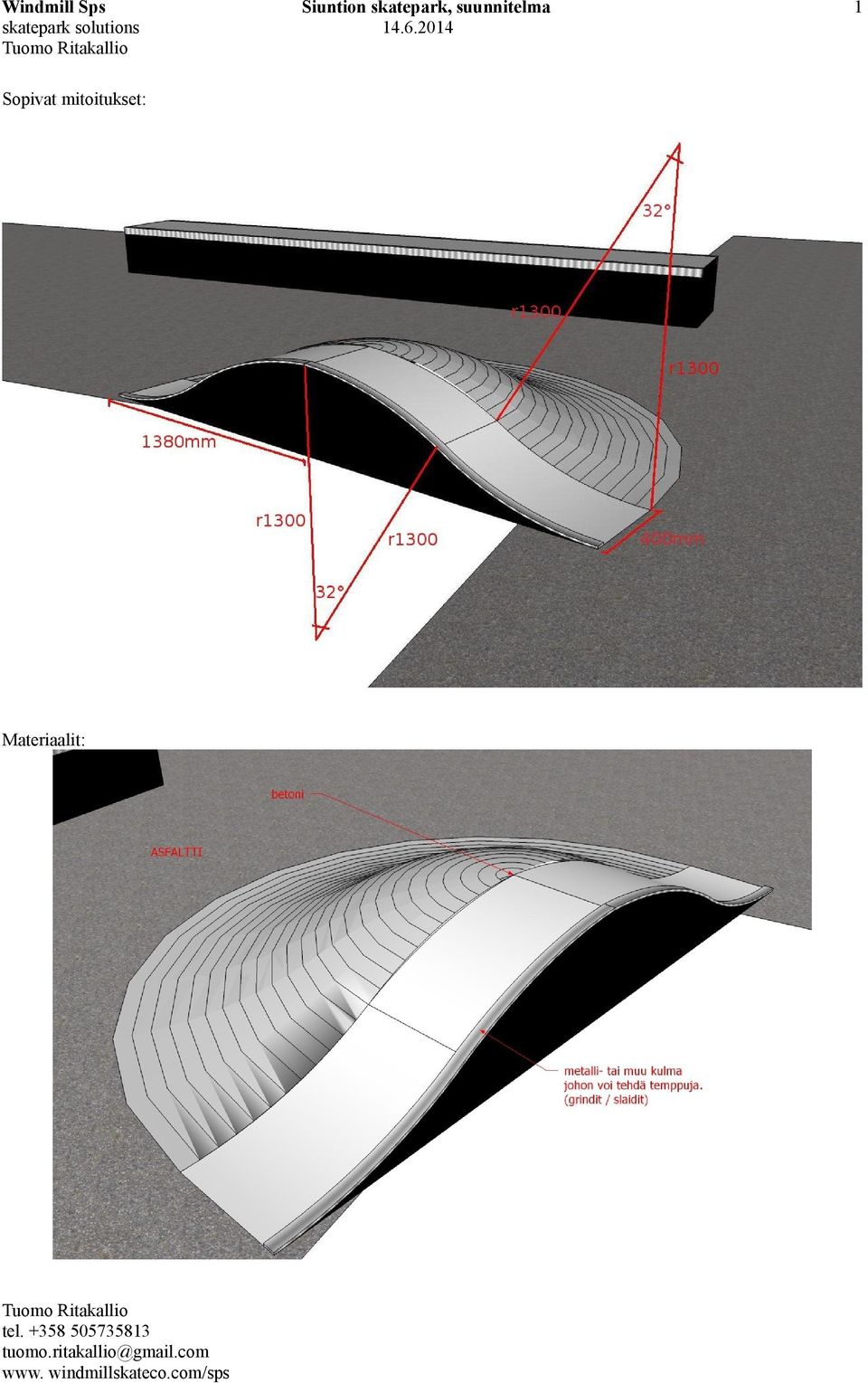

15 1 Kumpu Hyvin tehty kumpu antaa skateparkille lisäulottuvuutta, mahdollistaa vauhdin pumppaamisen ja suunnanvaihdon ja toimii myös monenlaisiin temppuihin. Tärkeää huomioitavaa: Tässä suunniteltu kumpu nousee kustakin suunnasta kohti lakipistettä kääntyen ensin 130cm säteellä n. 32 ylöspäin ja jatkaa sitten tangentin suunnasta kaartumista jälleen kohti vaakasuoraa SAMALLA säteellä 130cm. Reunaan tulisi saada metallikulma tai betonikulma joka on työstetty huolellisesti niin että sitä voi käyttää nk. grindeihin. Kumpu:

16 Sopivat mitoitukset: Materiaalit: 1

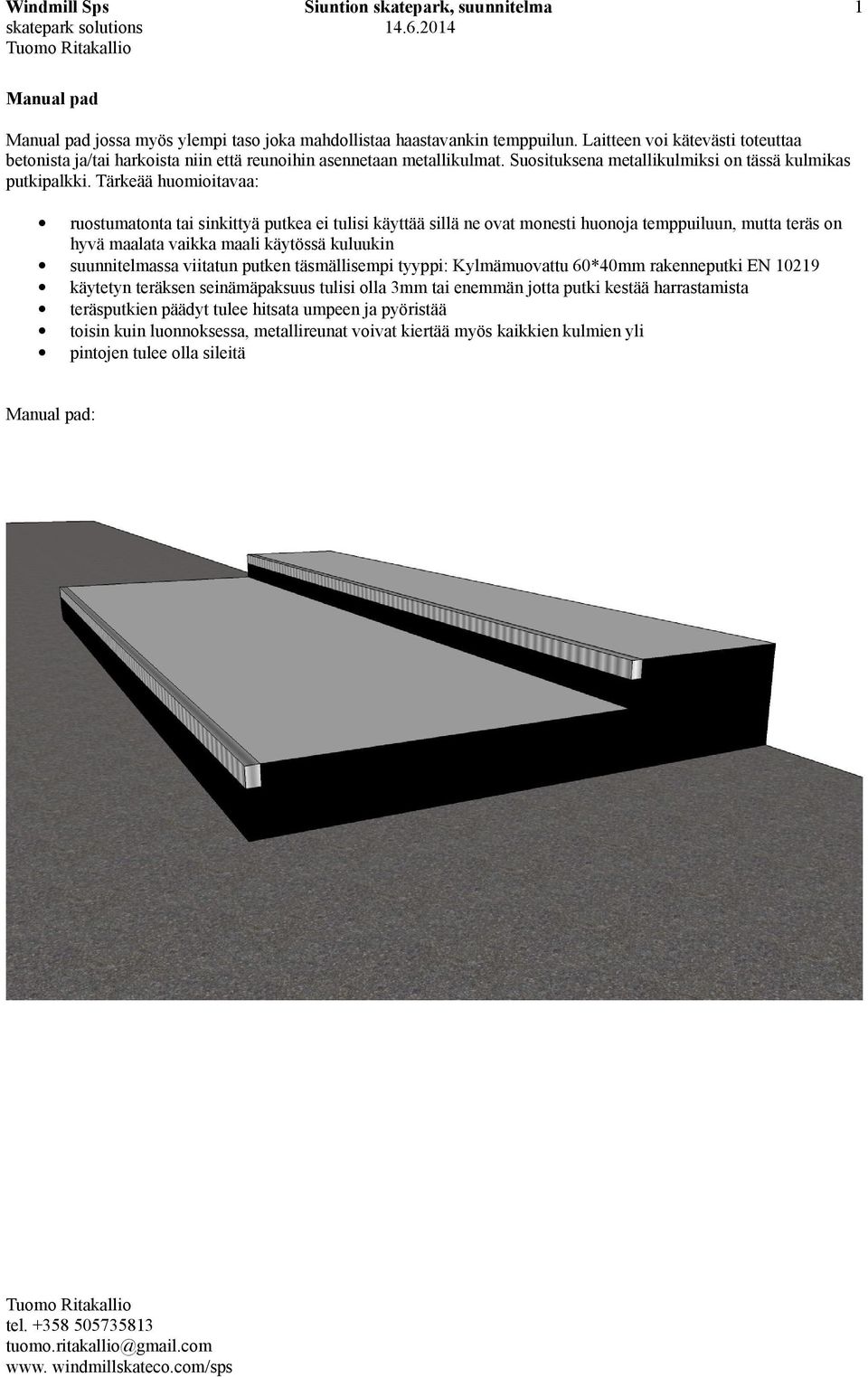

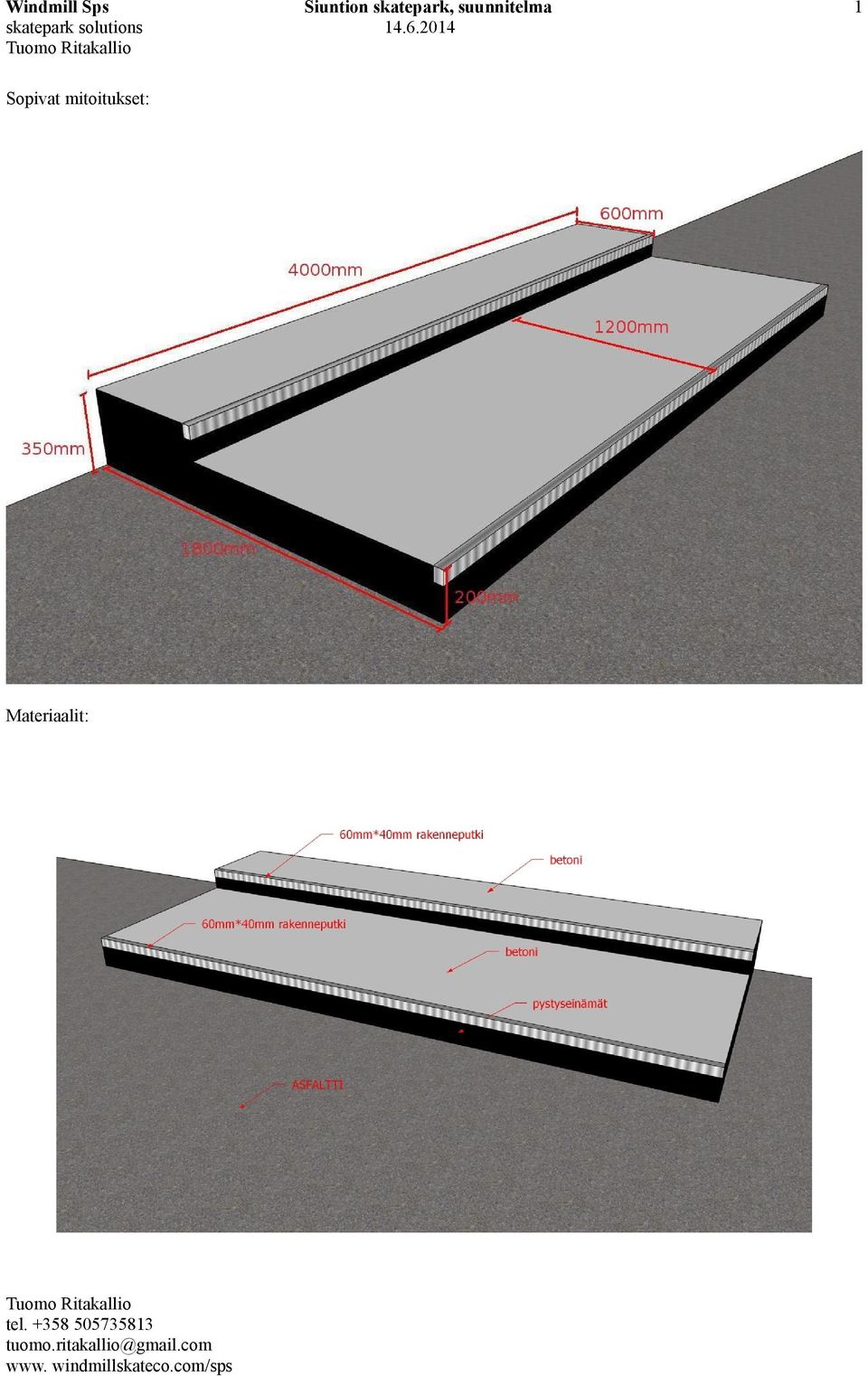

17 Manual pad Manual pad jossa myös ylempi taso joka mahdollistaa haastavankin temppuilun. Laitteen voi kätevästi toteuttaa betonista ja/tai harkoista niin että reunoihin asennetaan metallikulmat. Suosituksena metallikulmiksi on tässä kulmikas putkipalkki. Tärkeää huomioitavaa: ruostumatonta tai sinkittyä putkea ei tulisi käyttää sillä ne ovat monesti huonoja temppuiluun, mutta teräs on hyvä maalata vaikka maali käytössä kuluukin suunnitelmassa viitatun putken täsmällisempi tyyppi: Kylmämuovattu 60*40mm rakenneputki EN käytetyn teräksen seinämäpaksuus tulisi olla 3mm tai enemmän jotta putki kestää harrastamista teräsputkien päädyt tulee hitsata umpeen ja pyöristää toisin kuin luonnoksessa, metallireunat voivat kiertää myös kaikkien kulmien yli pintojen tulee olla sileitä Manual pad: 1

18 Sopivat mitoitukset: Materiaalit: 1

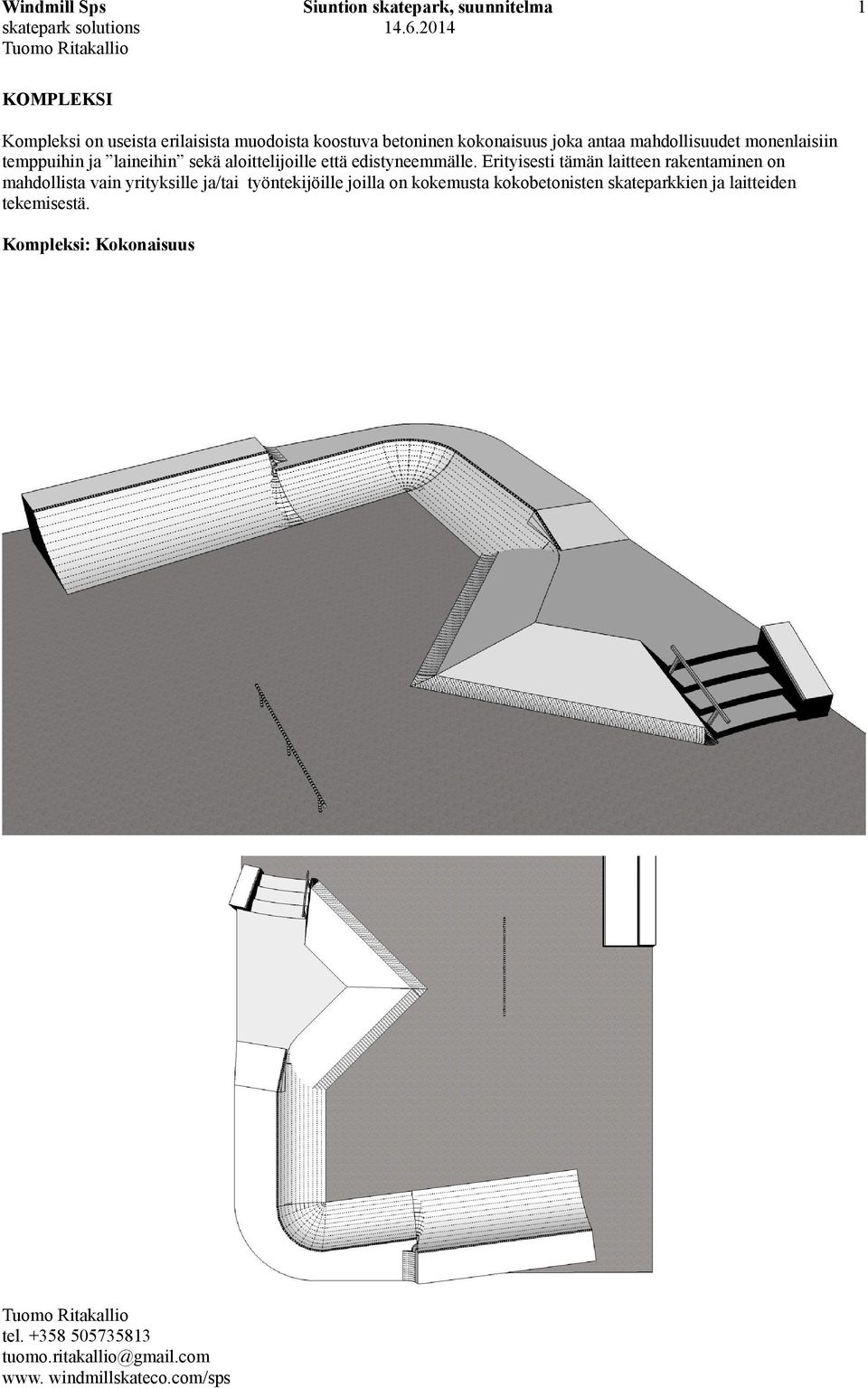

19 KOMPLEKSI Kompleksi on useista erilaisista muodoista koostuva betoninen kokonaisuus joka antaa mahdollisuudet monenlaisiin temppuihin ja laineihin sekä aloittelijoille että edistyneemmälle. Erityisesti tämän laitteen rakentaminen on mahdollista vain yrityksille ja/tai työntekijöille joilla on kokemusta kokobetonisten skateparkkien ja laitteiden tekemisestä. Kompleksi: Kokonaisuus 1

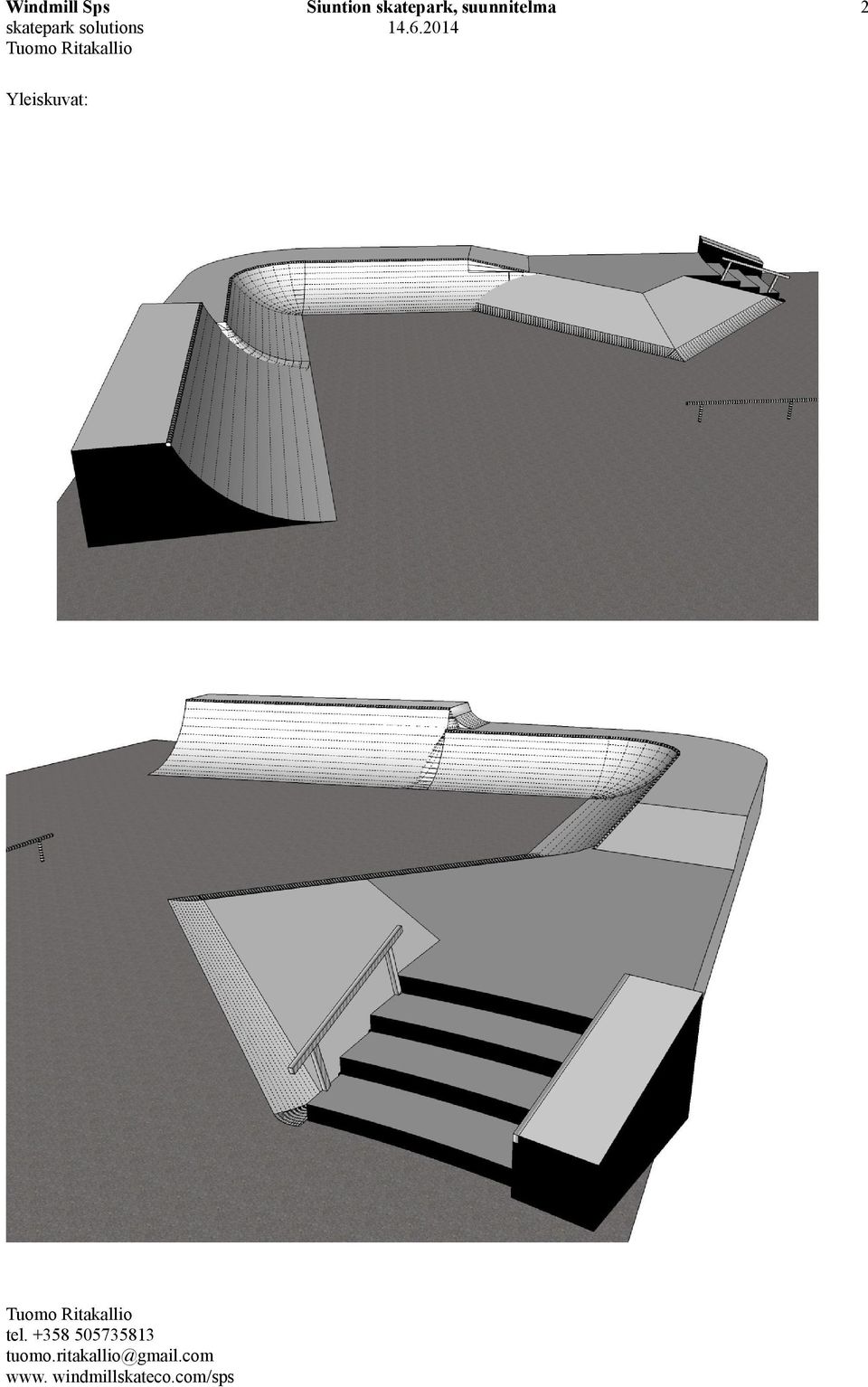

20 Yleiskuvat: 2

21 Tasojen korkeudet (mm): Jos 1,3m korkean hyllyn reunoilla on pystyseinämät (vaihteoehtona esimerkiksi soravalli), tarvitsee korkeuden vuoksi lisätä turvakaiteet. Kaarien säteet (mm) ja vinojen tasojen kaltevuudet ( ): 2

22 Horisontaaliset mitat: Horisontaaliset kulmat: 2

23 2 Kompleksi: Freeform alue 1 siirtymä 90cm kaaresta 130cm kaareen 1. Tämä siirtymä on niinsattua freeform aluetta jonka määritteleminen tarkkaan ei ole järkevää. Sen sijaan asiansa osaava skatepark-rakentaja muotoilee kohdasta toimivan paikan päällä. Kompleksi: Freeform alue 2 siirtymä 90cm kaaresta pyramidikulman heittoon 3. Tämä siirtymä on niinsattua freeform aluetta jonka määritteleminen tarkkaan ei ole järkevää. Sen sijaan asiansa osaava skatepark-rakentaja muotoilee kohdasta toimivan paikan päällä.

24 Kompleksi: Pyramidikulma Suunnitellussa 60cm korkeassa pyramidikulmassa on 19 jyrkät heitot ja alareunassa käsityönä muotoiltavat loivennukset kohti asfaltin pintaa (0 ). Kompleksi: Rappuset, ledge ja handrail 2

25 Mitat: Tärkeää huomioitavaa: ruostumatonta tai sinkittyä putkea ei tulisi käyttää sillä ne ovat monesti huonoja temppuiluun, mutta teräs on hyvä maalata vaikka maali käytössä kuluukin suunnitelmassa viitatun putken täsmällisempi tyyppi: Kylmämuovattu 60*40mm rakenneputki EN käytetyn teräksen seinämäpaksuus tulisi olla 3mm tai enemmän jotta putki kestää harrastamista pintojen tulee olla sileitä teräsputkien päädyt tulee hitsata umpeen ja pyöristää 2

26 Suunnat: Etenkin Rappusledge tulee kuvan tapaan kääntää 13 kohti parkkia. Tämä mahdollistaa sulavan vauhdinoton ja pysymisen asfalttialueella tempun jälkeen. 2

27 Kompleksi: Coping putket Kaarien yläreunoissa eli copingilla käytetään pyöreää teräsputkea jonka sijoittaminen harrastajia tyydyttävästi on hyvinkin tarkkaa ja vaatii erityistä tietämystä ja tilannetajua. Putken ulkonema harrastuspinnoista määritellään rakennusvaiheessa paikan päällä esimerkiksi viivoittimen avulla seuraavasti käyttäen avuksi putken ja pintojen samansuuntaisia tangenttiviivoja ja niiden etäisyyttä: ruostumatonta tai sinkittyä putkea ei tulisi käyttää sillä ne ovat monesti huonoja temppuiluun, mutta teräs on hyvä maalata vaikka maali käytössä kuluukin käytetyn teräksen seinämäpaksuus tulisi olla 3mm tai enemmän jotta putki kestää harrastamista teräsputkien päädyt tulee hitsata umpeen ja pyöristää 2

28 2 TOTEUTTAMINEN JA TYÖJÄRJESTYS Jos skateparkin laitteita toteutetaan osissa ja/tai eri tekijöiden toimesta jo valmiina olevan asfaltin päälle, on tämä mahdollista tehdä joustavasti pitäen harrastusmahdollisuus koko ajan auki. Seuraava toteutusjärjestys voisi olla järkevä. Vaihe 1: Flatbar Gapledge Manualpad Näiden laitteiden toteuttaminen on varsin nopeaa ja onnistuu monelta betoni- ja metallirakenteiden osaajalta mutta työtä tulee olla ohjeistamassa rullalautailun asiantuntija (rullalautailijat ovat vaativin kohderyhmä näiden laitteiden yksityiskohdissa). Näiden laitteiden olemassaolo mahdollistaa vaatimattoman harrastamisen. Vaihe 2: Kumpu Ditsi Kummun ja Ditsin toteuttaminen vaatii erityisosaamisen betonisten paikan päällä valettavien rullalautailulaitteiden toteuttamisesta. Päteviä tekijöitä löytyy mm. Rullalautaliiton oppaasta joka suunnitelman liitteenä. Vaihe 3: Kompleksi Kompleksin toteuttaminen vaatii erityisosaamisen betonisten paikan päällä valettavien rullalautailulaitteiden toteuttamisesta. Päteviä tekijöitä löytyy mm. Rullalautaliiton oppaasta joka suunnitelman liitteenä.

29 KEHITYSMAHDOLLISUUS Tähän Suunnitelmaan on tarkoituksella jätetty hyvä mahdollisuus suunnitella skateparkkiin lisää laitteita tulevaisuudessa. Erityiset kehitysalueet joissa on tilaa ovat kuvaan merkityt asfalttialueen nurkat: 2
