PKS PALOKATKOT RAKENNUKSESSA

Save this PDF as:

Koko: px
Aloita esitys sivulta:

Download "PKS PALOKATKOT RAKENNUKSESSA"

Transkriptio

1 PALO K A T K O

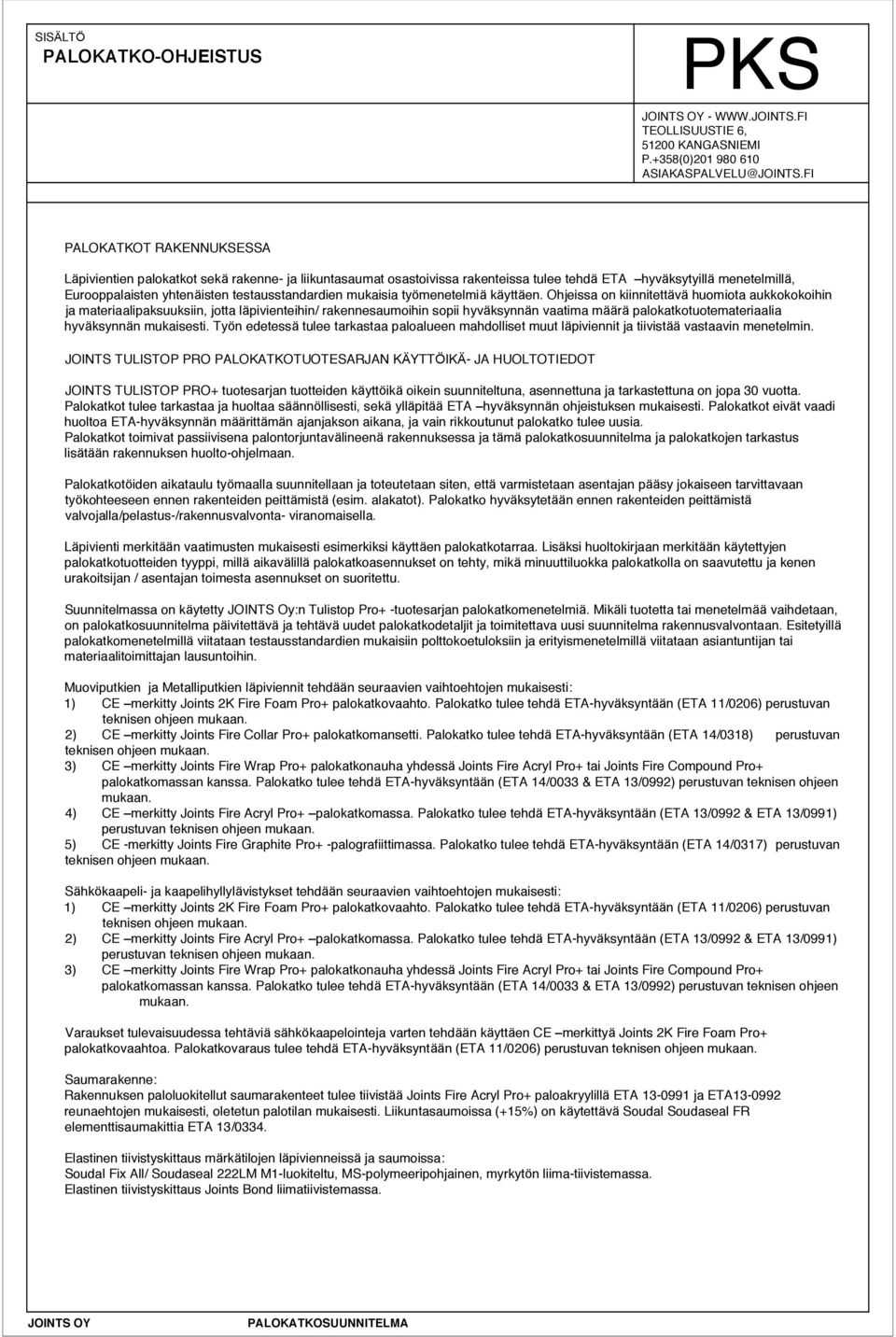

2 SISÄLTÖ PALOKATKO-OHJEISTUS PKS JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) PALOKATKOT RAKENNUKSESSA Läpivientien palokatkot sekä rakenne- ja liikuntasaumat osastoivissa rakenteissa tulee tehdä ETA hyväksytyillä menetelmillä, Eurooppalaisten yhtenäisten testausstandardien mukaisia työmenetelmiä käyttäen. Ohjeissa on kiinnitettävä huomiota aukkokokoihin ja materiaalipaksuuksiin, jotta läpivienteihin/ rakennesaumoihin sopii hyväksynnän vaatima määrä palokatkotuotemateriaalia hyväksynnän mukaisesti. Työn edetessä tulee tarkastaa paloalueen mahdolliset muut läpiviennit ja tiivistää vastaavin menetelmin. JOINTS TULISTOP PRO PALOKATKOTUOTESARJAN KÄYTTÖIKÄ- JA HUOLTOTIEDOT JOINTS TULISTOP PRO+ tuotesarjan tuotteiden käyttöikä oikein suunniteltuna, asennettuna ja tarkastettuna on jopa 30 vuotta. Palokatkot tulee tarkastaa ja huoltaa säännöllisesti, sekä ylläpitää ETA hyväksynnän ohjeistuksen mukaisesti. Palokatkot eivät vaadi huoltoa ETA-hyväksynnän määrittämän ajanjakson aikana, ja vain rikkoutunut palokatko tulee uusia. Palokatkot toimivat passiivisena palontorjuntavälineenä rakennuksessa ja tämä palokatkosuunnitelma ja palokatkojen tarkastus lisätään rakennuksen huolto-ohjelmaan. Palokatkotöiden aikataulu työmaalla suunnitellaan ja toteutetaan siten, että varmistetaan asentajan pääsy jokaiseen tarvittavaan työkohteeseen ennen rakenteiden peittämistä (esim. alakatot). Palokatko hyväksytetään ennen rakenteiden peittämistä valvojalla/pelastus-/rakennusvalvonta- viranomaisella. Läpivienti merkitään vaatimusten mukaisesti esimerkiksi käyttäen palokatkotarraa. Lisäksi huoltokirjaan merkitään käytettyjen palokatkotuotteiden tyyppi, millä aikavälillä palokatkoasennukset on tehty, mikä minuuttiluokka palokatkolla on saavutettu ja kenen urakoitsijan / asentajan toimesta asennukset on suoritettu. Suunnitelmassa on käytetty JOINTS Oy:n Tulistop Pro+ -tuotesarjan palokatkomenetelmiä. Mikäli tuotetta tai menetelmää vaihdetaan, on palokatkosuunnitelma päivitettävä ja tehtävä uudet palokatkodetaljit ja toimitettava uusi suunnitelma rakennusvalvontaan. Esitetyillä palokatkomenetelmillä viitataan testausstandardien mukaisiin polttokoetuloksiin ja erityismenetelmillä viitataan asiantuntijan tai materiaalitoimittajan lausuntoihin. Muoviputkien ja Metalliputkien läpiviennit tehdään seuraavien vaihtoehtojen mukaisesti: 1) CE merkitty Joints 2K Fire Foam Pro+ palokatkovaahto. Palokatko tulee tehdä ETA-hyväksyntään (ETA 11/0206) perustuvan teknisen ohjeen mukaan. 2) CE merkitty Joints Fire Collar Pro+ palokatkomansetti. Palokatko tulee tehdä ETA-hyväksyntään (ETA 14/0318) perustuvan teknisen ohjeen mukaan. 3) CE merkitty Joints Fire Wrap Pro+ palokatkonauha yhdessä Joints Fire Acryl Pro+ tai Joints Fire Compound Pro+ palokatkomassan kanssa. Palokatko tulee tehdä ETA-hyväksyntään (ETA 14/0033 & ETA 13/0992) perustuvan teknisen ohjeen mukaan. 4) CE merkitty Joints Fire Acryl Pro+ palokatkomassa. Palokatko tulee tehdä ETA-hyväksyntään (ETA 13/0992 & ETA 13/0991) perustuvan teknisen ohjeen mukaan. 5) CE -merkitty Joints Fire Graphite Pro+ -palografiittimassa. Palokatko tulee tehdä ETA-hyväksyntään (ETA 14/0317) perustuvan teknisen ohjeen mukaan. Sähkökaapeli- ja kaapelihyllylävistykset tehdään seuraavien vaihtoehtojen mukaisesti: 1) CE merkitty Joints 2K Fire Foam Pro+ palokatkovaahto. Palokatko tulee tehdä ETA-hyväksyntään (ETA 11/0206) perustuvan teknisen ohjeen mukaan. 2) CE merkitty Joints Fire Acryl Pro+ palokatkomassa. Palokatko tulee tehdä ETA-hyväksyntään (ETA 13/0992 & ETA 13/0991) perustuvan teknisen ohjeen mukaan. 3) CE merkitty Joints Fire Wrap Pro+ palokatkonauha yhdessä Joints Fire Acryl Pro+ tai Joints Fire Compound Pro+ palokatkomassan kanssa. Palokatko tulee tehdä ETA-hyväksyntään (ETA 14/0033 & ETA 13/0992) perustuvan teknisen ohjeen mukaan. Varaukset tulevaisuudessa tehtäviä sähkökaapelointeja varten tehdään käyttäen CE merkittyä Joints 2K Fire Foam Pro+ palokatkovaahtoa. Palokatkovaraus tulee tehdä ETA-hyväksyntään (ETA 11/0206) perustuvan teknisen ohjeen mukaan. Saumarakenne: Rakennuksen paloluokitellut saumarakenteet tulee tiivistää Joints Fire Acryl Pro+ paloakryylillä ETA ja ETA reunaehtojen mukaisesti, oletetun palotilan mukaisesti. Liikuntasaumoissa (+15%) on käytettävä Soudal Soudaseal FR elementtisaumakittia ETA 13/0334. Elastinen tiivistyskittaus märkätilojen läpivienneissä ja saumoissa: Soudal Fix All/ Soudaseal 222LM M1-luokiteltu, MS-polymeeripohjainen, myrkytön liima-tiivistemassa. Elastinen tiivistyskittaus Joints Bond liimatiivistemassa. JOINTS OY PALOKATKOSUUNNITELMA

3 SISÄLTÖ PALOKATKO-OHJEISTUS PKS JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) LIITTEET PKO 1 - PKO 8 SÄHKÖKAAPELIT PKO 9 - PKO 14 MUOVIPUTKET PKO 15 - PKO 28 METALLI- JA KUPARIPUTKET PKO 29 - PKO 33 KOMPOSIITTIPUTKET PKO 34 - PKO 38 IV-PUTKET PKO 39 - PKO 41 YHDISTELMÄLÄPIVIENNIT PKO 42 PALO-OVET PKO 43 SEWATEK LÄPIVIENNIT PKO 44 - PKO 50 RAKENNESAUMAT PKO 51 VARAUKSET PKO 52 - PKO 55 ONTELOLAATAT PKO 56 - PKO 57 KAIVOT PKO 58 - PKO 60 ALALAATTAPALKISTOT JOINTS OY PALOKATKOSUUNNITELMA

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18 SISÄLTÖ KAAPELINIPUN PALOKATKO - PAROC-ELEMENTTI PKO08.2 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Kaapelinippu max. Ø100mm tai yksittäinen kaapeli max. Ø80mm. 2. Joints 2K Fire Foam Pro+ palovaahtotäyttö ETA-11/0206, tekniikan täyttöaste max. 60%. 3. Max. aukon koko 270x270mm tai Ø300mm. 4. Paroc-elementti min. 100mm. 5. Kannakointi rakenteen molemmin puolin, etäisyys rakenteesta 200mm. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Paloa rajaava rakenne Paroc eroaa ETA-hyväksynnän kevytrakenteisesta kipsilevyseinästä. Asennuskuva ei mittakaavassa. Joints 2K Fire Foam Pro+: ääneneristävyys rakenteessa 66dB, 200mm syvyydellä, aukkokoolla 360 x 360mm. (EN ISO :2010). JOINTS OY PALOKATKOSUUNNITELMA

19 SISÄLTÖ KAAPELINIPUN PALOKATKO - LEVYSEINÄ PKO08.3 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Kaapelinippu (max. Ø21mm kaapeleita) max. Ø100mm, tai yksittäinen kaapeli max. Ø80mm. 2. Joints 2K Fire Foam Pro+ palovaahtotäyttö ETA-11/0206, syvyys=min. 144mm, tekniikan täyttöaste max. 60%. 3. Max. aukon koko 450x500mm 4. Levyseinä min. 100mm. 5. Kannakointi rakenteen molemmin puolin, etäisyys rakenteesta 200mm. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Mikäli levyseinän paksuus on täytön syvyyttä pienempi, on läpivienti kehikoitava ETA-hyväksynnän mukaisesti. Asennuskuva ei mittakaavassa. Joints 2K Fire Foam Pro+: ääneneristävyys rakenteessa 66dB, 200mm syvyydellä, aukkokoolla 360 x 360mm. (EN ISO :2010). JOINTS OY PALOKATKOSUUNNITELMA

20

21

22 SISÄLTÖ MUOVIPUTKEN PALOKATKO - BETONILATTIA PKO10.1 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI PP/PE-muoviputki Ø75mm. 2. Betonilattia min. 150mm. 3. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=25mm, ETA-13/ Kivivillasullonta, Joints Fire Wool Pro+, syvyys=25mm, ETA-13/ Max. reikäkoko: putken halkaisija + 60mm, min. reikäkoko: putken halkaisija + 40mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. Joints Fire Acryl Pro+: 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

23

24

25 SISÄLTÖ MUOVIPUTKEN PALOKATKO - BETONILATTIA PKO12 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI PP/ PE /VP/ PVC-U/ PVC muoviputket max. 250mm. HDPE-muoviputket max. 110mm. 2. Betonilattia min. 150mm. 3. Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, ETA-14/ Palokääre, Joints Fire Wrap Pro+, ETA 14/ Max. reikäkoko: 2400mm x 1200mm, min. reikäkoko: putken halkaisija + 60mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=250mm ja 400mm. Tekniikoiden välinen etäisyys=min. 200mm. Kuormankantokyky max. 0,694kN/m2, kuormitusalan ollessa 2,88m2, 100mm valupaksuudella. Murtoraja 4,85kN, kuormitusalan ollessa 2,88m2 (2400mm x 1200mm). Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 50mm valusyvyydellä kivivillalevyn kanssa ääneneristävyys rakenteessa 64dB. 100mm valusyvyydellä ääneneristävyys rakenteessa 64dB. 25mm valusyvyydellä kivivillalevyn kanssa molemmin puolin seinää ääneneristävyys rakenteessa 64dB. 50mm valusyvyydellä molemmin puolin seinää ääneneristävyys rakenteessa 64dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu, (G12874B). JOINTS OY PALOKATKOSUUNNITELMA

26 SISÄLTÖ MUOVIPUTKEN PALOKATKO - VÄLIPOHJA PKO12.1 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI PVC, PVC-U, PP, ABS, PE, VP, Friapon, muoviputki max. 110mm (myös mineraalivahvistetut db-viemäriputket). 2. Betonivälipohja min. 150mm. 3. Palokaulus putken koon mukaan, Joints Fire Collar Pro+, ETA 14/ Paloakryylitiivistys, Joints Fire Acryl Pro+, ETA-13/ Kivivillasullonta, syvyys=min. 25mm, 40 kg/m3. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. Lisää tietoa mansetin käytöstä teknisestä tuoteselosteesta. JOINTS OY

27

28

29

30

31

32

33

34

35

36

37

38 SISÄLTÖ METALLIPUTKEN PALOKATKO - BETONISEINÄ PKO23.1 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Metalliputki max. 88,9mm. 2. ETA-11/0206 mukainen Armaflex vaahtomuovieriste, min. 500mm x 41,5mm rakenteen molemmin puolin. 3. Betoniseinä min. 200mm. 4. 2K palovaahtotäyttö, Joints 2K Fire Foam Pro+, syvyys=min. 200mm, ETA-11/ Max. reikäkoko: 450mm x 450mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=750mm. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

39

40

41

42

43

44

45

46

47

48

49

50

51 SISÄLTÖ IV-PUTKEN PALOKATKO - BETONISEINÄ PKO34 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki max. 560mm tai 500mm x 500mm. 2. EN mukainen mineraalivillaeriste, syvyys= 50mm, 128kg/m3. 3. Betoniseinä min. 150mm. 4. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=15mm, EN Kivivillasullonta, syvyys=25mm, 140 kg/m3, EN Max. reikäkoko: putken halkaisija + 60mm, min. reikäkoko: putken halkaisija + 20mm. 7. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

52 SISÄLTÖ IV-PUTKEN PALOKATKO - BETONILATTIA PKO35 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki max. 1100mm tai 1000mm x 1000mm. 2. EN mukainen kivivillaeriste, 1000mm x 30mm, 80kg/m3. 3. Betonilattia min. 150mm. 4. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=15mm, EN Kivivillasullonta, syvyys=40mm, 140 kg/m3, EN Max. reikäkoko: putken halkaisija + 60mm, min. reikäkoko: putken halkaisija + 20mm. 7. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

53 SISÄLTÖ IV-PUTKEN PALOKATKO - BETONISEINÄ PKO36 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki, max. 500mm x 1000mm. 2. EN mukainen mineraalivillaeriste, 1200mm x 50mm, 128 kg/m3. 3. Betoniseinä min. 200mm. 4. Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, EN Max. reikäkoko: 1200mm x 2400mm, min. reikäkoko: putken halkaisija + 60mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=270mm ja 470mm. Tekniikoiden välinen etäisyys=min. 200mm. Putki tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 50mm valusyvyydellä kivivillalevyn kanssa ääneneristävyys rakenteessa 64dB. 100mm valusyvyydellä ääneneristävyys rakenteessa 64dB. 25mm valusyvyydellä kivivillalevyn kanssa molemmin puolin seinää ääneneristävyys rakenteessa 64dB. 50mm valusyvyydellä molemmin puolin seinää ääneneristävyys rakenteessa 64dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu, (G12874B). JOINTS OY PALOKATKOSUUNNITELMA

54 RAKENNUSKOHDE / KÄYTTÖKOHDE IV-PUTKEN PALOKATKO - BETONISEINÄ PKO36.1 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki max. 560mm tai 500mm x 500mm. 2. ETA 14/0013 mukainen kivivillaeriste, 1300mm x 30mm, 80kg/m3. 3. Betoniseinä min. 150mm. 4. Paloakryylitiivistys, Joints Fire Acryl Pro+, syvyys=15mm, ETA-13/ Palokatkolevy, Joints Fire Board Pro+ 2S, ETA 14/ Palovillasullonta, syvyys=25mm, 140 kg/m3, ETA 14/0013 / Palovaahtotäyttö, Joints Fire Foam Pro+, ETA 13/ Max. reikäkoko: 1200mm x 600mm, min. reikäkoko: putken halkaisija + 20mm. 8. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden ETA -hyväksynnän mukaan. Asennuskuva ei mittakaavassa. Paloakryyli: 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

55 SISÄLTÖ IV-PUTKEN PALOKATKO - BETONILATTIA PKO37 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräskanava, max. 500x1000mm. 2. EN mukainen mineraalivillaeriste, 1200mm x 50mm, 128 kg/m3. 3. Betonilattia min. 200mm. 4. Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, EN Max. reikäkoko: 1200mm x 2400mm, min. reikäkoko: putken halkaisija + 60mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=250mm ja 400mm. Tekniikoiden välinen etäisyys=min. 200mm. Kuormankantokyky max. 0,694kN/m2, kuormitusalan ollessa 2,88m2, 100mm valupaksuudella. Murtoraja 4,85kN, kuormitusalan ollessa 2,88m2 (2400mm x 1200mm). Putki tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 50mm valusyvyydellä kivivillalevyn kanssa ääneneristävyys rakenteessa 64dB. 100mm valusyvyydellä ääneneristävyys rakenteessa 64dB. 25mm valusyvyydellä kivivillalevyn kanssa molemmin puolin seinää ääneneristävyys rakenteessa 64dB. 50mm valusyvyydellä molemmin puolin seinää ääneneristävyys rakenteessa 64dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu, (G12874B). JOINTS OY PALOKATKOSUUNNITELMA

56 SISÄLTÖ IV-PUTKEN PALOKATKO - LEVYSEINÄ PKO38 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki max. 560mm tai 500x500mm. 2. EN mukainen kivivillaeriste, 1000mm x 30mm, 80 kg/m3. 3. Kipsilevyseinä min. 100mm: molemmin puolin rakennetta 2 x 13mm kipsilevyt. 4. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=15mm, EN Kivivillasullonta, syvyys=35mm, 140kg/m3, EN Max. reikäkoko: putken halkaisija + 60mm, min. reikäkoko: putken halkaisija + 20mm. 7. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

57 SISÄLTÖ HORMI LÄPIVIENNIN PALOKATKO PKO39 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Kupariputki max. 54mm, ETA-14/0033 mukaisella kivivillaeristeellä, 1000mm x 30mm, 80 kg/m3. IV-teräsputki max. 500mm x 1000mm, EN mukaisella mineraalivillaeristeellä, 1000mm x 50mm, 128 kg/m3. Metalliputki max. 219mm, ETA-14/0033 mukaisella kivivillaeristeellä, 1000mm x 30mm, 80 kg/m3. 2. Kaapelinippu max. 80mm. 3. Palokääre, Joints Fire Wrap Pro+, ETA 14/ Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, ETA-14/0033. Max. reikäkoko: 1200mm x 2400mm. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=250mm ja 400mm. Läpivientireikien välinen etäisyys min. 200mm. Kuormankantokyky max. 0,694kN/m2, kuormitusalan ollessa 2,88m2, 100mm valupaksuudella. Murtoraja 4,85kN, kuormitusalan ollessa 2,88m2 (2400mm x 1200mm). Putket tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon asennus tuotteiden ETA- tai EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

58 SISÄLTÖ YHDISTELMÄ LÄPIVIENNIN PALOKATKO PKO40 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Muoviputki max. 110mm, kivivillaeristeellä, 1000mm x 30mm, 80 kg/m3. 2. IV-teräsputki max. 500mm x 500mm, EN mukaisella mineraalivillaeristeellä, 1200mm x 50mm, 128 kg/m3. 3. Kaapelinippu max. 80mm, kaapelinipun tiivistys kauttaaltaan palokipsivalun yläpuolelle paloakryylillä, Joints Fire Acryl Pro+, ETA-13/ Palokääre, Joints Fire Wrap Pro+, ETA 14/ Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, ETA-14/ Palokatkolevy, Joints Fire Board Pro+ 2S, ETA 14/0013. Max. reikäkoko: 1200mm x 2400mm. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=250mm ja 400mm. Läpivientireikien välinen etäisyys min. 200mm. Kuormankantokyky max. 0,694kN/m2, kuormitusalan ollessa 2,88m2, 100mm valupaksuudella. Murtoraja 4,85kN, kuormitusalan ollessa 2,88m2 (2400mm x 1200mm). Putket tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon rakenne poikkeaa ETA-hyväksynnästä iv-putken osalta. Palokatkon asennus tuotteiden ETA- tai EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

59 SISÄLTÖ HORMI LÄPIVIENNIN PALOKATKO PKO41 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Kupariputki max. 54mm, ETA-14/0033 mukaisella kivivillaeristeellä, 1000mm x 30mm, 80 kg/m3. IV-teräsputki max. 500mm x 1000mm, EN mukaisella mineraalivillaeristeellä, 1000mm x 30mm, 80 kg/m3. Metalliputki max. 219mm, ETA-14/0033 mukaisella kivivillaeristeellä, 1000mm x 30mm, 80 kg/m3. 2. Kaapelihylly max. 500mm, jossa kaapelinippu max. 80mm niputettuna Palokääreellä, Joints Fire Wrap Pro+, tiivistys kaapelinipussa kauttaaltaan 20cm etäisyydellä seinärakenteesta paloakryylillä, Joints Fire Acryl Pro+, ETA-13/ Palokääre, Joints Fire Wrap Pro+, ETA 14/ Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, ETA 14/0033. Max. reikäkoko: 1200mm x 2400mm. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=270mm ja 470mm. Läpivientireikien välinen etäisyys min. 200mm. Putket tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon asennus tuotteiden ETA- tai EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74 SISÄLTÖ IV-PUTKEN PALOKATKO - ONTELOLAATTARAKENNE PKO53 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI IV-teräsputki max. 1100mm tai 1000mm x 1000mm + EN mukainen kivivillaeriste, 1000mm x 30mm, 80kg/m3. 2. Ontelolaattarakenne min. 200mm. 3. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=15mm, EN Ontelon täyttö: kivivillasullonta / kivipohjainen täyttöaine. 5. Max. reikäkoko: putken halkaisija + 60mm, min. reikäkoko: putken halkaisija + 20mm. 6. Kannakointi: rakenteen molemmin puolin, etäisyys rakenteesta=350mm. Palokatkon asennus tuotteiden EN hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

75

76

77 SISÄLTÖ MUOVIKAIVON PALOKATKO - BETONILATTIA PKO56 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Viemäriputki muovi. 2. Muovikaivo 3. Betonilattia min. 150 mm. 4. Palokääre, Joints Fire Wrap Pro+, ETA 14/0316. Joints Fire Collar Pro+ palokaulusta ETA 14/0318 voidaan käyttää vaihtoehtoisesti viemäriputken tiivistämiseen. 5. Palokipsivalu Joints Fire Compound Pro+ syvyys = min. 100 mm, ETA-14/0033. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

78 SISÄLTÖ VALURAUTAVIEMÄRIN PALOKATKO - BETONILATTIA PKO57 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Valurautaviemäri, kivivillaeristys paksuus = 50 mm. 2. Betonilattia min. 150 mm. 3. Palokipsivalu Joints Fire Compound Pro+ syvyys = min. 100 mm, ETA-14/ Palotiivistys Joints Fire Acryl Pro+, ETA-13/0992. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. JOINTS OY PALOKATKOSUUNNITELMA

79

80

81

82 SISÄLTÖ LÄMPÖPUTKEN PALOKATKO- BETONIVÄLIPOHJA PKO61.1 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Metalliputki max. 16mm. seinämävahvuus mm. 2. Betonilattia min. 150mm. 3. Paloakryylitäyttö, Joints Fire Acryl Pro+, syvyys=25mm, lev. min. 34 mm ETA-13/ Kivivillaputkieriste, syvyys=25mm, 140 kg/m3. 5. Min. reikäkoko: putken halkaisija +20mm. Max. reikäkoko: putken halkaisija +68mm. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 12mm syvyys saumarakenteella ääneneristävyys rakenteessa 62dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu. (G12870B). JOINTS OY PALOKATKOSUUNNITELMA

83 SISÄLTÖ LÄMPÖPUTKEN PALOKATKO- BETONIVÄLIPOHJA PKO61.2 JOINTS OY - TEOLLISUUSTIE 6, KANGASNIEMI P.+358(0) DESIQUAL DESIGN Paloluokitus: EI Metalliputki max. 16mm. seinämävahvuus mm. 2. Betonilattia min. 150mm. 3. Palokipsivalu, Joints Fire Compound Pro+, valusyvyys=100mm, leveys min 30 mm. ETA 14/ Max. reikäkoko:2400x1200mm. 5. Eristys valun kohdalla armaflex, kivivillaeriste. 6. Paloakryylitiivistys Joints Fire Acryl Pro+, syvyys= min 15mm. Putki tulee korroosiosuojata tai eristää valun kohdalta. Palokatkon asennus tuotteiden ETA-hyväksynnän mukaan. Asennuskuva ei mittakaavassa. 100mm valusyvyydellä ääneneristävyys rakenteessa 64dB. (EN ISO :2010). Tuote on EC1+ päästöluokiteltu, (G12874B). JOINTS OY PALOKATKOSUUNNITELMA
