Osastoivien rakenteiden läpiviennit puukerrostalossa. Metsä Wood seminaarikiertue, Syksy 2014

Transkriptio

1 Osastoivien rakenteiden läpiviennit puukerrostalossa Metsä Wood seminaarikiertue, Syksy 2014

2 Agenda - Osastoivien rakenteiden läpiviennit puukerrostalossa 1. Viranomaisvaatimukset läpivientien suunnittelu ja tuotteiden hyväksynnät 2. ETA-hyväksynnät ja testistandardit 3. Osastoivat rakennusosat puukerrostalossa Vastaavuus läpivientien testistandardeihin 4. Palokatkosuunnitelmat 5. Talotekniikan reititykset palotekniikan kannalta 6. Palokatkotuotteet toimintaperiaatteet ja oikean tuotteen valinta

3 Würth Oy 2013

4 ETA-hyväksyntä ja CE-merkintä EOTA Tekee harmonisoitujen tuotestandardien ulkopuolelle jäävien tuotteiden teknisiä määrittelyitä (ETAG tai CUAP). ETAG 026 Määrittelee palokatkotuotteilta testattavat ominaisuudet sekä tuotannon laadunvalvonnan. ETA-hyväksyntä Kun palokatkotuote on testattu hyväksytyssä testilaitoksessa ETAGin mukaan, sille voidaan myöntää ETA-hyväksyntä EC-vaatimuksenmukaisuustodistus ja Suoritustasoilmoitus Kolmannen osapuolen valvonta ja valmistajan ilmoitus suoritustasoista CE-merkintä Kun yllä mainutut on täytetty, palokatkotuottella on oikeus käyttää CE-merkintää. Würth Oy 2013

5 Läpivientien testistandardit EN13501 ja EN1366 CE-merkityt läpivientien palokatkot on testattu standardin EN 13501mukaan EN : Reaction to Fire (Ei pakollinen) A1, A2, B, C, D tai F: syttyvyyden mukaan s1, s2, s3: savukaasujen muodostumisen mukaan d0, d1, d2: palavat pisarat EN : Fire Resistance (Pakollinen), vaatimuksina: Palon leviämisen estäminen E Lämmön johtumisen rajoittaminen, suojan puolella rakenteen tai läpiviennin lämpötila ei saa nousta yli 180 C EI EN 1366: Fire resistance tests for service installations Part 3: Penetration seals Kuvaus rakenteista, seinät ja lattiat

6 Rakenteet EN 1366 mukaan 7.2 ja13.2. Supporting construction Rigid floor construction Standardirakenteet lattioihin tehdään kevytbetonilaatoista, kevytbetonista tai korkeatiheyksisestä betonista Rigid floor and wall Jäykkien rakenteiden testituloksia voidaan soveltaa vastaavan tai suuremman tiheyden ja rakennepaksuuden omaaviin tiili tai betoni rakenteisiin Flexible floors sallii puurakenteiset lattiat Tuloksia ei yleistettävissä, jokainen VP rakenne omansa testattava erikseen Flexible wall constructions = kevyet seinärakenteet Käytännössä teräs- tai puurankaisia kipsilevyseiniä A1 tai A2 luokan mineraalivillaeristys 45 ± 15 kg/m³ EI 60 = 2 X 12,5mm kipsilevy molemmin puolin, rakenteen min. paksuus 100mm

7 Käytännön testaus EN13501 ja EN1366 mukaan Video Würth Oy 2010

8 Erilaiset palokatkosuunnitelmat (RakVV) Ennakoiva palokatkosuunnitelma Laaditaan jos rakennusvalvonta katsoo kohteen laadultaan ja laajuudeltaan sitä vaativan lupaehdoissa Tilaajan toimeksiannosta laadittu erikoissuunnitelma rinnastuu muihin erityissuunnittelun osa-alueisiin (Rakenne, LVI, Sähkö) Pääsuunnittelija vastaa siitä, että suunnitelmista syntyy rakentamiselle asetetut vaatimukset täyttävä kokonaisuus Urakoitsijan palokatkojen toteutus- ja laadunvalvontasuunnitelma Laaditaan kaikista kohteista, oli ennakoivaa suunnitelmaa tai ei Urakoitsija laatii toteuman mukaan Sisältää tarkastusten dokumentoinnin tilaajan kanssa

9 Ennakoiva Palokatkosuunnitelma (RakVV) Rakennusvalvonta harkitsee rakennuslupaa myöntäessään, onko hanke laadultaan ja laajuudeltaan sellainen, että palokatkojen vaatimusten täyttämisen osoittaminen edellyttää palokatkosuunnitelman toimittamista rakennusvalvontavirastoon erityissuunnitelmana ennen kyseisten töiden aloittamista Palokatkosuunnitelma on rakennushankkeeseen ryhtyvän asiantuntijan laatima erityissuunnitelma, joka laaditaan muiden erityissuunnitelmien (rakenne-,lvi-, sähkösuunnitelmat) laatimisen rinnalla ja yhteistyössä näiden alojen erityissuunnittelijoiden kanssa. Pohjapiirustukseen merkitään kunkin läpiviennin kohdalle käytettävä palokatkotyyppi esimerkiksi kirjain- tai numerotunnuksin. Lisäksi tarvittavat detaljit. Palokatkosuunnitelmaan sisältyy yleensä myös tekstiosa, jossa voidaan esittää vaatimuksia mm. asentajan pätevyydelle, tarkastusten järjestämiselle sekä tarkastusten dokumentoinnille, palokatkojen merkitsemiselle ja tuotteen käyttöiälle. Würth Oy 2013

10 Urakoitsijan palokatkojen toteutus- ja laadunvalvontasuunnitelma (RakVV) Tarkoitus on varmistaa työn toteutus ja tarkastaminen niin, että tältä osin rakennuksesta tulee palokatkosuunnitelman ja siinä esitettyjen vaatimusten mukainen ja että vaatimusten täyttyminen voidaan osoittaa tarkastuspöytäkirjan avulla. Tähän suunnitelmaan sisältyvät mm. työmenetelmät, henkilöiden pätevyydet, tarkastaminen ja tarkastusten dokumentointi, palokatkojen merkitseminen jne. Rakennushankkeeseen ryhtyvän tulee huolehtia, että osastoivien rakennusosien aukotukset ovat käytettävien palokatkotuotteiden asennusohjeiden mukaisia riippumatta siitä, onko kohteeseen laadittu muiden suunnitelmien kanssa yhteensopiva palokatkosuunnitelma vai ei. Würth Oy 2013

11 RoadShow TALOTEKNISET VALINNAT LVIS pystyhormien sijoittaminen porrashuoneeseen Ääni - ja paloteknisesti haasteellisten välipohjalävistysten välttäminen huoneistossa hormien helppo huoltaminen / tarkastaminen viemärimelun haittojen vähentäminen LVIS - tekniikan kytkentöjen tekeminen rakennuksen rungon pystyttämisen jälkeen omana työvaiheena Lattialämmitys Lämmityslaitteiston kautta aiheutuvien äänihaittojen poistaminen Asuntojen välisten putkilävistysten välttäminen välipohjan rakenteessa Jakotukkien kytkentöjen tekeminen rakennuksen rungon pystyttäisen jälkeen omana työvaiheena Lähde: Puuinfo

12 RoadShow TALOTEKNISET VALINNAT Seinäkytkennällä varustettu WC istuin WC - istuimen viemärin poistaminen lattiarakenteesta viemärimelun haittojen vähentäminen viemärilävistysten välttäminen lattiassa välipohjan kantavan rakenteen suunnittelun vapauttaminen viemäreistä Märkätilassa kaksi lattiakaivoa veden leviämisen välttäminen koko märkätilan lattian alueelle lattiakaivon tukkeutumisen aiheuttaman vesivahingon välttäminen märkätilan betonilaatan ohentaminen (vain suihkun alueella jyrkkä lattiakaato) Lähde: Puuinfo

13 RoadShow TALOTEKNISET VALINNAT Tilaelementtimärkätila rakentamisen nopeuttaminen märkätilan parempi tekninen laatu Keittiö märkätilan vieressä keittiön viemärin integrointi märkätilaelementtiin viemärimelun haittojen vähentäminen viemärilävistysten välttäminen lattiassa välipohjan kantavan rakenteen suunnittelun vapauttaminen viemäreistä Märkätilan sijoittaminen porrashuoneen vastaiselle seinälle lyhyet putkivedot putkien kytkentä suoraan pystyhormiin viemärimelun haittojen vähentäminen Lähde: Puuinfo

14 Oikean tuotteen valinta Valintaan vaikuttavat tekijät: Hyväksyntä / Tuotteen toimintaperiaate mekaaninen kesto kosteudenkesto uusien installaatioiden lisäysmahdollisuus äänieristyskyky kokonaistaloudellisuus Huomioitavaa: kiinteistön huoltotoiminnan käyttäjäystävällisyys huoltokustannusten minimointi Würth Oy 2013

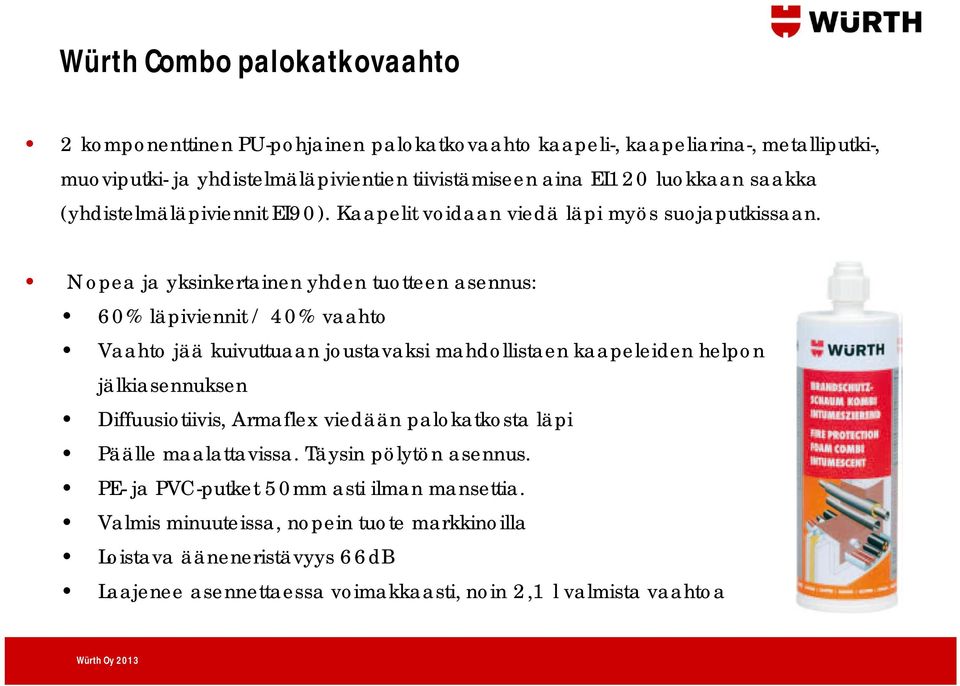

15 Würth Combo palokatkovaahto 2 komponenttinen PU-pohjainen palokatkovaahto kaapeli-, kaapeliarina-, metalliputki-, muoviputki- ja yhdistelmäläpivientien tiivistämiseen aina EI120 luokkaan saakka (yhdistelmäläpiviennit EI90). Kaapelit voidaan viedä läpi myös suojaputkissaan. Nopea ja yksinkertainen yhden tuotteen asennus: 60% läpiviennit / 40% vaahto Vaahto jää kuivuttuaan joustavaksi mahdollistaen kaapeleiden helpon jälkiasennuksen Diffuusiotiivis, Armaflex viedään palokatkosta läpi Päälle maalattavissa. Täysin pölytön asennus. PE- ja PVC-putket 50mm asti ilman mansettia. Valmis minuuteissa, nopein tuote markkinoilla Loistava ääneneristävyys 66dB Laajenee asennettaessa voimakkaasti, noin 2,1 l valmista vaahtoa Würth Oy 2013

16 Würth Combo palokatkovaahto Kipsilevyseinät min. 100mm Puu tai teräsranka Kotelointi 144mm. paksuuteen tarvittaessa kipsilevystä Katkonpaksuus min..144mm Yhdistelmäläpivienneissä mm. PE ja PVC-putket max. 50mm Metalliputket tarvittaessa myös palavine eristeineen Kaapelit arinoineen

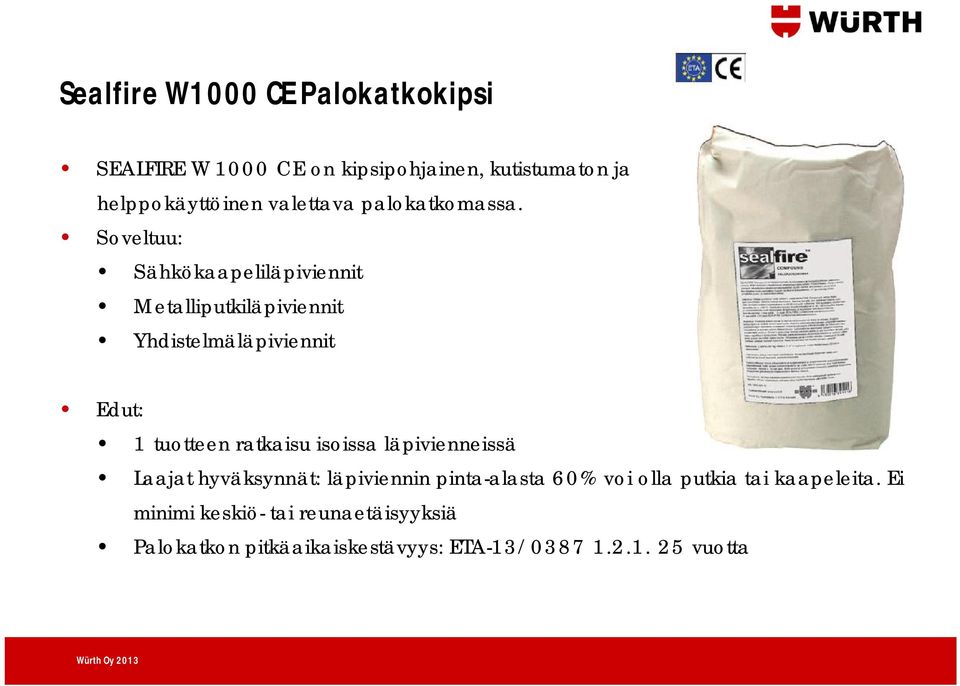

17 Sealfire W1000 CE Palokatkokipsi SEALFIRE W1000 CE on kipsipohjainen, kutistumaton ja helppokäyttöinen valettava palokatkomassa. Soveltuu: Sähkökaapeliläpiviennit Metalliputkiläpiviennit Yhdistelmäläpiviennit Edut: 1 tuotteen ratkaisu isoissa läpivienneissä Laajat hyväksynnät: läpiviennin pinta-alasta 60% voi olla putkia tai kaapeleita. Ei minimi keskiö- tai reunaetäisyyksiä Palokatkon pitkäaikaiskestävyys: ETA-13/ vuotta Würth Oy 2013

18 Sealfire W1000 CE Palokatkokipsi Kaapeliläpiviennit kipsilevyseinissä Aukkokoko maks. 400mm X 400mm Erilaiset kaapelit ja kaapeliniput jopa EI 120 paloluokkaan Kaapeliarinat

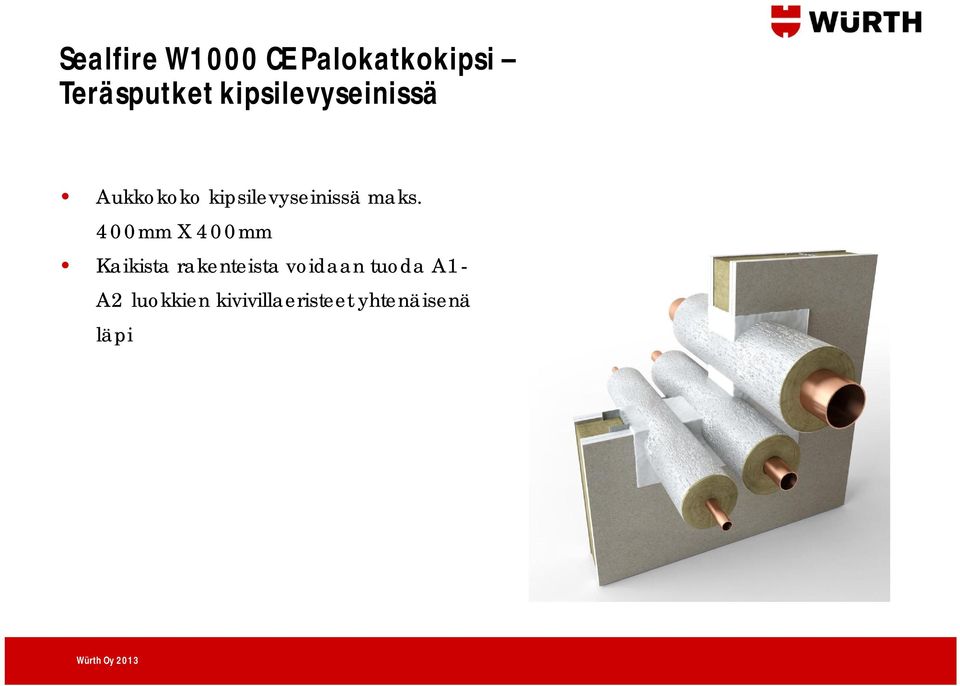

19 Sealfire W1000 CE Palokatkokipsi Teräsputket kipsilevyseinissä Aukkokoko kipsilevyseinissä maks. 400mm X 400mm Kaikista rakenteista voidaan tuoda A1- A2 luokkien kivivillaeristeet yhtenäisenä läpi Würth Oy 2013

20 Sealfire W100 CE Paloakryyli Kaapelit kipsilevyseinissä Kaapelit, kaapeliniput, kaapeliarinat Aukkokoko kipsilevyseinissä maks. 400mm X 300mm Taustatäyttö kivivilla min. 90kg/m³ Molemmin pinnoin 10mm peitto W100 CE paloakryyliä Kaikille kaapelityypeille min. EI30 Würth Oy 2013

21 Würth Palokatkomansetit Würth palokatkomansetti on nopea ja helppokäyttöinen palokatko muoviputkille 50mm - 400mm Kiinnitys läpipultein tai palamattomin kiinnikkein Sovellukset: PVC, PVC-U, PE, PP ABS ja COOL FIT putket. Edut: Nopea ja helppo Rakenteen täyttö esim. W1000CE palokatkokipsillä tai W100CE paloakryylillä

22 Sealfire W500 CE Wrap Muoviputket kipsilevyseinissä Würth palokatkowrap on nopea ja helppokäyttöinen palokatko muoviputkille 40mm - 200mm Läpivientiholkkina teräsputki, n.20mm läpivietävää putkea isompi Kaikki koot min. EI90 kipsilevyseinässä Würth Oy 2013

23 Cable Transit järjestelmä Nopea ja helposti asennettava muuntojoustava palokatko Kaapeleille ja kaapeliarinoille Metalliputkille Armaflex eristein Muoviputkille Edut Jälkiasennettava Muuntojoustava Nopea, helppo ja pölytön Kaapeleiden täyttöaste saa olla jopa 100%

24 Cable Transit järjestelmä Läpivientikotelot ja kehykset: Sealfire Cable Transit, 65 x 65 mm Sealfire Cable Transit, 102 x 102 mm Pyöreät läpiviennit: Sealfire Cable Transit, Halkaisija 50 mm Sealfire Cable Transit, Halkaisija 100 mm Würth Oy 2013

25 Yhteenvetona Huolellinen palokatkojen ennakkosuunnittelu tarvittavat iteroinnit Mahdollisimman pitkälle viety esivalmistus LVIS-nousulinjat omassa osastossaan esim. porrashuoneessa Osastoivien rakenteiden lävistykset vain vaakasuuntaan Märkätilat nousulinjan vastaiselle seinälle

26 Ruuviliitosten ohjelmistopohjainen mitoitus Metsä Wood seminaarikiertue, Syksy 2014

27 ASSY-ruuvien tuotanto SWG Schraubenwerk Gaisbach GmbH 1958 perustettu Würth tytäryhtiö ruuvituotteiden tuotekehitykseen ja tuotantoon Tuotanto 100% Gaisbachissa Saksassa Henkilökunta 170 Tuotanto noin 14 miljoonaa ruuvia päivässä Ø3 mm - Ø14 mm ruuveja aina 1500 mm pituuksiin asti

28 Agenda Minkä takia ruuvikiinnitys? Liitosten suunnitteluohjeet CE-merkinnät kiinnitystarvikkeissa ETA-hyväksynnät Metsä Groupin ja Würthin VTT testaukset Laskentaesimerkki ohjelmalla Hybridirakenteet

29 Minkä takia ruuvikiinnitys? Lähde: Ari Kevarinmäki

30 Ruuviliitosten suunnitteluohjeet Ohjeet: Eurokoodi 5 EN :2004+AC:2006+A1:2008 Palomitoitus: EN :2004+AC:2006 Kansalliset liitteet (NA) Ruuvien ETA-hyväksynnät EC5:n soveltaminen ETA:n ohjeiden mukaan Oppaita ja työkaluja: RIL MetsäWoodin ruuviliitosten mitoitusopas Puuinfon EC5 lyhennetty suunnitteluohje Würth ruuviliitosten mitoitusohjelmat

31 ETA-hyväksyntä ja CE-merkintä ASSY-ruuvit Sertifioitu tuotannon laadunvalvonta Suoritustasoilmoitukset nettisivuilta ETA Eurooppalainen tekninen hyväksyntä

32 VTT-testaukset Metsä Woodin Kertomateriaaleissa Würth ASSY Ruuvit Testit kertopalkkien syrjissä pienin reunaetäisyyksin Ainoana murtotapana kaikissa testeissä ruuvin kierteisen osan ulosvetokestävyys kärjen puoleisessa puussa Kerto ei halkeillut Ruuveissa ei myötöä Aiemmin reunaetäisyys 5d* Nyt 3d VTT:n taulukoimin arvoin Mahdollistaa syrjään kiinnitysten puolesta 40% kevyemmät rakenteet * Metsä Woodin ruuviliitos mitoitusopas

33 Oikean ruuvin valinta Käyttötarkoitus Täys- / osakierteinen, kannan muotoilu Mitat Käyttöolosuhteet Käyttöluokat 1-3 Liitoksen kuormitus leikkaus veto puristus Würth Oy 2010

34 Oikean ruuvin valinta käyttöluokat Käyttöluokka 1: Puurakenne, joka on lämmitetyissä sisätiloissa tai vastaavissa kosteusoloissa. Käyttöluokkaan 1 voidaan yleensä lukea myös lämpöeristekerroksessa olevat rakenteet sekä palkit, joiden vetopuoli on lämmöneristeen sisällä. Sinkitty Käyttöluokka 2: Ulkoilmassa kuivana oleva puurakenne. Rakenteen tulee olla katetussa ja tuuletetussa tilassa sekä alta ja sivuilta hyvin kastumiselta suojattu. Tähän käyttöluokkaan kuuluvat yleensä esimerkiksi rossipohjan ja kylmän ullakkotilan puurakenteet. ZnNi / A2 Käyttöluokka 3: Ulkona säälle alttiina, kosteassa tilassa tai veden välittömän vaikutuksen alaisena oleva puurakenne. A2/A4 39µm 49µm 49µm

35 ASSY 3.0 Ominaisuuksia AW-kanta Optimaalinen voimansiirto Ei heilumista tai hyppimistä ei pinnoitevaurioita Vastakierre Vastakierteinen jyrsinosa pienentää tarvittavaa momenttia säästää konetta, lisää työturvallisuutta ja suojaa ruuvia

36 ASSY 3.0 Ominaisuuksia Uppokannan upotusnystyrät Senkkautuu pintaa vaurioittamatta Lukitsee ruuvin Assymmetrinen kierre 40% pienempi vastus 30% Nopeampi

37 ASSY Plus porakärkiruuvit

38 Ruuviliitosten mitoitusohjelma Ensimmäinen suomenkielinen ruuviliitosten mitoitusohjelmat Selain pohjainen valikko Java käyttöliittymä Suomalaiset EC5 kansalliset liitteet huomioitu Sovellulksia mm: Kattorakenteiden lisäeristäminen 1 ja 2 leikkeiset liitokset Pää- ja sekundääripalkkien liitokset vinoruuvauksin Rakenteiden vahvistamiset

39 Laskuesimerkki Leikkausliitoksena toteutettava ripustusliitos 2-leikkeinen liitos Kappaleet: GL28c liimapuuta Mitat: 56mm / 115mm / 56mm Limitysalue: 225mm X 315mm Ripustuskuorman mitoitusarvo: 36 kn Aikaluokka: Keskipitkä Käyttöluokka: 1 F

40 Mitoitusraportti

41 CAD-kirjasto

42 Puu betoni hybridirakenteet ETA-hyväksyntä Video

43 Würthin uudet ASSY ruuvit ASSY 3.0 ASSY plus ASSY Isotop JAMO ASSY VG Taulukot Erikoisruuvit Dwg-kirjasto

44 Toteutuneita kohteita PuuViikki Sijainti: Helsinki, Viikki Rakennusvuosi: 2012 Laajuus: 5 taloa, 3-4 kerrosta, k-m², 103 asuntoa, perustuu Metsä Wood Kerrostalojärjestelmään Rakennuttaja: Keskinäinen Eläkevakuutusyhtiö Etera Pääurakoitsija: Peab Oy Arkkitehtisuunnittelu: Arkkitehtitoimisto HMV Oy Käytetyt tuotteet: ASSY Plus uppokanta 8X300 ASSY Plus VG 8X430

45 Toteutuneita kohteita PuuViikki

46 Toteutuneita kohteita PuuViikki

47 Toteutuneita kohteita PuuViikki

48 Toteutuneita kohteita Piispala Sijainti: Kurssitie 40, Kannonkoski, Suomi Rakennusvuosi: 2012 Arkkitehti: Yrjö Majamaa Rakennesuunnittelija: A-insinöörit ja Insinööritoimisto Asko Keronen Oy Rakentaja: Piispalan Nuorisokeskus Asiakas: Metsä Wood Käytetyt tuotteet: ASSY Plus uppokanta 8X300 ASSY Plus VG 8X430 Tyyppi: Asuinrakennukset

49 Toteutuneita kohteita Piispala

50 Toteutuneita kohteita Piispala

51 Toteutuneita kohteita Piispala
