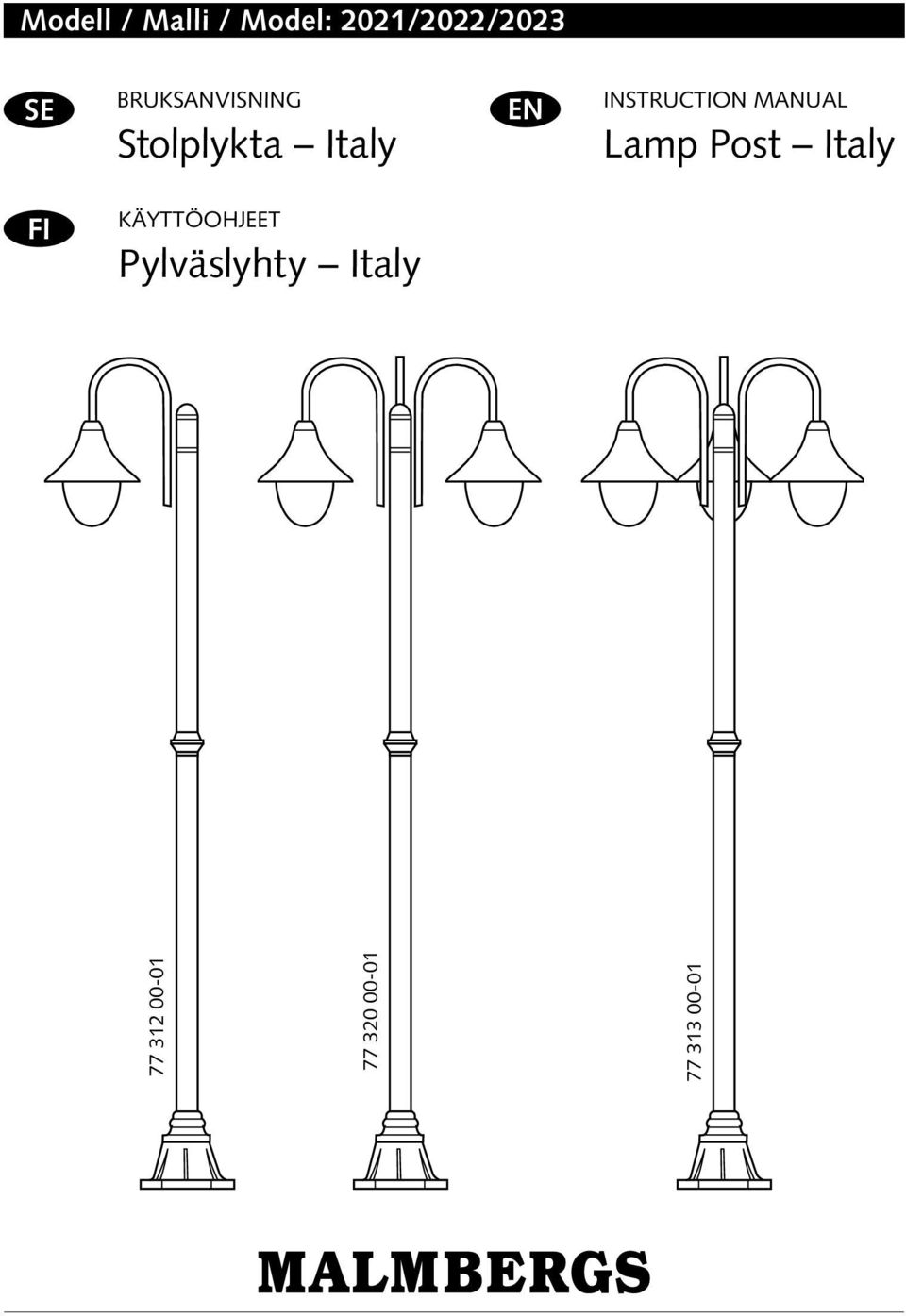

1 Modell / Malli / Model: 2021/2022/2023 SE BRUKSANVISNING Stolplykta Italy EN INSTRUCTION MANUAL Lamp Post Italy FI KÄYTTÖOHJEET Pylväslyhty Italy

2 Innehåll / Sisältö / Contents SE...sida 3-5 FI...sivu 6-8 EN...page 9-11 SE OBS! Läs igenom manualen noggrant innan du använder apparaten och spara den för framtida bruk. FI HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten. EN NOTE! Please read through the manual carefully before using the appliance and keep it for future reference. 2

Lue käyttöohjeet huolellisesti ennen kuin otat laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä

3 SE Specifikationer Art.nr Modell Antal lampor Ljuskälla Lågenergilampa max. 15W, E27 Anslutning Till plint 3x2,5 mm² Höjd 2,2 m Kapslingsklass IP23 Spänning 230V~, 50Hz Installationsanvisningar Förbered grunden A. Gräv ett hål med måtten LxBxDj: 25x25x14 cm. B. Låt kabeln från stolplykan gå c:a 25 cm över marken ut från hålet i mitten. C. Häll i cirka 4 cm färdigblandad cement i hålgrunden. Montera ihop montagebyglarna (B) med montagetriangeln (A). Placera sedan monteringssatsen (A+B) i hålet medan cementen ännu är våt. D. Justera monteringssatsen (A+B) i lämplig höjd i förhållande till markplan så att stolplyktefoten kan skruvas fast med hjälp av de tre bultarna på monteringssatsen. E. Fyll på med mer cement, eventuellt efterjustera så att monteringssatsen är helt horisontell. F. Montera ihop stolplyktan efter att cementen har stelnat. Montering av stolplyktan A. Säkra lampstolpen (D) på basen (C) med M6-skruvarna (J2). Sätt lyktorna (F) på lampstolpen (D) och fäst med M5-skruvarna (J3). B. Vrid av ändstycket (H) och anslut lampsladdarna till den förberedda sladden från lampstolpen (se fig 1). Se till så att brun (L) kopplas till brun, gulgrön (C) till gulgrön och blå (N) till blå och dra sedan ut kabeln genom lampstolpen (D). C. Koppla samman anslutningskabeln med den förberedda sladden från lamporna så som fig 2 visar. D. Fäst lampstolpen på montagebyglarna (B) och fixera den med bultbrickan (J1). 3

Låt kabeln från stolplykan gå c:a 25 cm över marken ut från hålet i mitten. C. Häll i cirka 4 cm färdigblandad cement i hålgrunden. Montera ihop montagebyglarna (B) med montagetriangeln (A).

4 säkerhetsanvisning A. Innan du påbörjar installationen, försäkra dig om att strömmen är av. B. När du slår på strömbrytaren så stiger glödlampans temperatur gradvis. När glödlampan lyser eller ännu inte har svalnat bör den ej vidröras med bara händer. C. Vid byte av glödlampa, slå av strömmen först och vänta med att byta tills lampan har svalnat (se mer infomation under "Byte av ljuskälla"). D. Glödlampan får inte överskrida angiven effekt. E. Om lampkupan går sönder, var god byt den snarast. Använd aldrig glödlampan utan lampkupan. F. Titta aldrig rakt in mot glödlampan. G. Försäkra dig om att jordledningen är ansluten. BYTE AV LJUSKÄLLA A. Stäng av strömmen. B. Öppna lampkupan. C. När glödlampan svalnat, skruva loss den försiktigt. D. Vidrör ej lampan med bara händer. E. Skruva försiktigt i den nya glödlampan i sockeln. F. Innan du slår på strömmen, försäkra dig om att lamporna är korrekt ihopmonterade. Beskrivning av delar Delar Notering A Montagetriangel B Montagebyglar C Bas D Lampstolpe E Anslutning Fäst till F F Lyktor G Fäste Fäst till F H Ändstycke Fäst till F I1 Kopplingsplint Fäst till H I2 Kopplingsplint Fäst till C J1 M10 bultbricka J2 M6-skruvar J3 M5-skruvar Fäst till E J4 M6-skruvar Fäst till F J5 M5-skruvar Fäst till H 4

Vid byte av glödlampa, slå av strömmen först och vänta med att byta tills lampan har svalnat (se mer infomation under "Byte av ljuskälla"). D. Glödlampan får inte överskrida angiven effekt. E.

5 J5 H J4 G I1 F J3 E D I1 J2 C J I2 A B A B I2 5

6 FI TEKNISET TIEDOT Tuote nro. Malli Lamppuja Valolähde Säästölamppu max. 15W, E27 Liitäntä 3x2,5 mm² liittimeen Korkeus 2,2 m Kotelointiluokka IP23 Jännite 230V~, 50Hz ASENNUSOHJEET Tee perustustyöt A. Kaiva kuoppa mitoiltaan PxLxS: 25x25x14 cm B. Anna kaapelin tulla ulos pylvään keskellä olevasta reiästä noin 25 cm. maanpinnalle. C. Kaada valmiiksi sekoitettua betonia noin 4 cm. kuoppaan. Yhdistä kiinnityspultit (B) asennuskehykseen (A). Laita asennussarja kuoppaan sementin ollessa vielä märkää. D. Säädä asennussarja (A+B) sopivalle korkeudelle maanpinnan suhteen siten että pylväsjalusta voidaan kiinnittää siihen asennussarjan kolmella pultilla. E. Täytä kuoppa sementillä, säädä tarvittaessa asennussarja vaakasuoraan tasoon. F. Kiinnitä pylväsjalusta sementin kovennuttua. Pylväslyhdyn asennus A. Kiinnitä pylväs (D) perustaan (C) M6-ruuveilla (J2). Laita lyhdyt (F) pylvääseen (D) ja kiinnitä M5-ruuveilla (J3). B. Irrota päätytulppa(h) ja liitä valaisinjohdot pylväässä oleviin johtoihin (katso kuva 1). Liitä ruskea johto (L) ruskeaan, keltavihreä (C) keltavihreään ja sininen (N) siniseen ja vedä sen jälkeen kaapeli pylväsrungon (D) läpi. C. Kytke liitosjohdot valaisinjohtoihin kuvan 2 ohjeen mukaisesti. D. Kiinnitä pylväs pultteihin (B) prikoilla (J1). 6

Anna kaapelin tulla ulos pylvään keskellä olevasta reiästä noin 25 cm. maanpinnalle. C. Kaada valmiiksi sekoitettua betonia noin 4 cm. kuoppaan. Yhdistä kiinnityspultit (B) asennuskehykseen (A).

7 TURVAOHJEET A. Varmista että sähkövirta on poiskytkettynä ennen kuin aloitat asennustyöt. B. Lamppu lämpenee asteittain kun valo on sytytetty. Kun lamppu palaa tai se ei ole vielä jäähtynyt, sitä ei saa koskettaa paljain käsin. C. Lamppua vaihdettaessa katkaise ensin virta ja odota kunnes lamppu on jäähtynyt (katso ohjeita kohdasta Valolähteen vaihtaminen ). D. Hehkulamppu ei saa ylittää max. tehoa. E. Mikäli kupu on rikkoutunut, vaihda se pikaisemmin.. Älä koskaan käytä hehkulamppua ilman kupua. F. Älä koskaan katso suoraan lamppuun. G. Varmista että maadoitusjohto on liitetty. VALOLÄHTEEN VAIHTAMINEN A. Kytke sähkövirta pois päältä. B. Irrota kupu. C. Kun hehkulamppu on jäähtynyt, irrota se varoen. D. Älä koske lamppua paljain käsin. E. Kiinnitä varovasti uusi lamppu kantaan. F. Ennen kuin kytket virran, varmista että lamput ovat kunnolla kiinnitetyt. OSALUETTELO Osat Huomioitavaa A Asennuskehys B Kiinnityspultit C Jalusta D Pylväs E Liitos Kiinnitä osaan F F Lyhdyt G Kiinnike Kiinnitä osaan F H Päätytulppa Kiinnitä osaan F I1 Kytkentäliitin Kiinnitä osaan H I2 Kytkentäliitin Kiinnitä osaan C J1 M10 pulttiprikka J2 M6-ruuvit J3 M5-ruuvit Kiinnitä osaan E J4 M6-ruuvit Kiinnitä osaan F J5 M5-ruuvit Kiinnitä osaan H 7

Lamppua vaihdettaessa katkaise ensin virta ja odota kunnes lamppu on jäähtynyt (katso ohjeita kohdasta Valolähteen vaihtaminen ). D. Hehkulamppu ei saa ylittää max. tehoa. E.

8 J5 H J4 G I1 F J3 E D I1 J2 C J I2 A B A B I2 8

9 EN Specifications Art.no Model No. of lamps Lamp Energy saving lamp max. 15W, E27 Connection To terminal block 3x2.5 mm² Height 2.2 m Protection class IP23 Voltage 230V~, 50Hz Installation Directions Preparing the foundation A. Dig a level bottom hole for the foundation in settled earth, with the dimensions: LxWxD: 10x10x5.5". B. Allow the wire from the source to extend 10" above ground out of the centre of the hole. C. Pour about 1.5 of prepared cement into the foundation hole. Assemble the anchor bars (B) with the mounting triangle (A). Place the mounting kit (A+B) in the hole while the cement is still wet. D. Adjust the mounting kit (A+B) to suitable height in relation to the ground so that the lamp post can be fixed with the domed nuts to the mounting kit. E. Fill up with more cement, if required, adjust so that the mounting kit is completely horizontal. F. Assemble the lamp after the cement becomes solid. Assembling the lamp A. Secure the main post (D) on the base (C), and fix it with M6 screws (J2). Secure the lamps (F) with the main post (D), fix by M5 screws (J3). B. Twist out the lamp post cap (H) and connect the wires of the lamp with the prepared wire of the pole lamp (see fig 1). Make sure that you wire brown (L) to brown, yellow-green (C) to yellow-green and blue (N) to blue, then feed the wire though the main post (D). C. Connect the supply lead with the prepared wire of the pole lamps as fig 2. D. Secure the lamp post onto the anchor bars (B), fix it with the bolt washer (J1). 9

B. Allow the wire from the source to extend 10" above ground out of the centre of the hole. C. Pour about 1.5 of prepared cement into the foundation hole.

10 Safety directions A. Before starting the installation, please ensure to disconnect the power. B. After truning on the switch, temperature of the bulb rises gradually, when bulb is lit or not completely cool please do not touch bulb with bare hands. C. Always turn off the power before changing the bulb and wait until it has cooled down (for details, see direction of "Changing Bulb"). D. The bulb must not exceed the specified wattage. E. If the lamp cover is broken, please change it as soon as possible. Never use the bulb without lamp cover. F. Never look directly at the light bulb. G. Be sure to connect ground lead. Changing the Bulb A. Turn off the power. B. Open the lamp cover. C. After the lamp has cooled, twist out bulb carefully. D. Do not touch the bulb with bare hands. E. When installing the bulb, please twist bulb in socket carefully. F. Before turning on the power, please be sure to assembly the lamps correctly. Description of parts Parts Note A Mounting triangle B Anchor bars C Base D Main post E Connector Attach to F F Lamps G Plate Attach to F H Post cap Attach to F I1 Terminal Attach to H I2 Terminal Attach to C J1 M10 bort washer J2 M6 screws J3 M5 screws Attach to E J4 M6 screws Attach to F J5 M5 screws Attach to H 10

If the lamp cover is broken, please change it as soon as possible. Never use the bulb without lamp cover. F. Never look directly at the light bulb. G. Be sure to connect ground lead.

11 J5 H J4 G I1 F J3 E D I1 J2 C J I2 A B A B I2 11

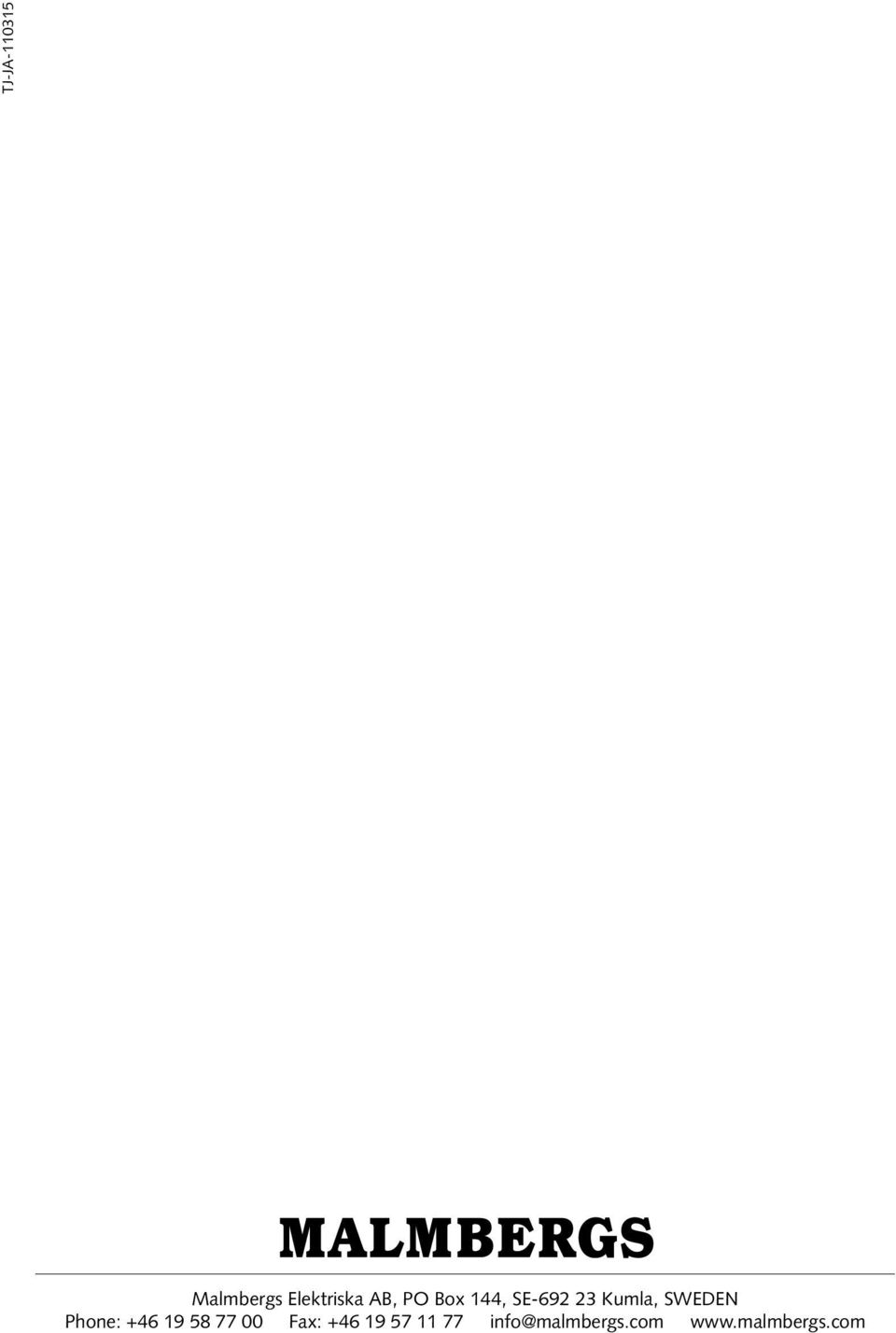

12 TJ-JA Malmbergs Elektriska AB, PO Box 144, SE Kumla, SWEDEN Phone: Fax:
