1 MUSIIKKITALO YLE Tuotannot/Teknologiat/TS

2 Musiikkitalo Keskellä mediaseinä. Kesällä 2012 tulee kesäterassi tälle alueelle.

3 Yleistä rakennusprojektista Projekti käynnistyi vuonna 2004 Rakennuslupa saatiin 2005 ja rakennustyöt käynnistyivät sekä KOY perustettiin Helena Hiilivirta YLEstä valittiin johtajaksi vuonna 2006 Urakkatarjoussotkuja vuonna 2007 Pääurakoitsijaksi valittiin SRV vuonna 2008 Vappuna 2011 SRV luovutti talon KOY:lle Talossa on seitsemän kerrosta + kellari RSO muutti taloon kesäkuussa 2011 Avajaiskonsertti pidettiin

Urakkatarjoussotkuja vuonna 2007 Pääurakoitsijaksi valittiin SRV vuonna 2008 Vappuna 2011 SRV luovutti

4 Yleistä esitystekniikan tiloista Tilat jakautuvat kahteen osaan: Yhteiskäyttöiset tilat Käyttöoikeudet: YLE 45%, HKO 45% ja Siba 10% Näyttämömekaniikan, valojen, ääni- ja videotekniikan budjetti 13 M, josta YLEn osuus 5,4 M 22 kpl urakoita ja 11 eri urakoitsijafirmaa Konserttisali, 1704 paikkaa Orkesterien harjoitussali Taltiointitarkkaamo Kuuluttamo Vierailutarkkaamo Kuvatarkkaamo Sali-/Avotarkkaamo Aulat ja lämpiöt Huoltotunneli ja UT-laitehuone

22 kpl urakoita ja 11 eri urakoitsijafirmaa Konserttisali, 1704 paikkaa Orkesterien harjoitussali

5 Yleistä esitystekniikan tiloista Sibelius-Akatemian tilat, jotka itse/yksin maksetut Seitsemän urakkaa ja kuusi urakoitsijafirmaa yht. 9,5 M Urkusali, 140 paikkaa Kamarimusiikkisali, 240 paikkaa Laulukoulutuksen sali, 284 paikkaa Musiikkiteatteri sali (Black Box), 225 paikkaa Lisäksi Siballa on: Omien salien tarkkaamot Rehtorin, opettajien ja toimistoväen huoneet Useita luokkahuoneita opiskelijoita varten Auditorio Kirjasto, joka on myös yleisölle avoinna Yhteiskäyttöisten ja Siban esitystekniikan toimintavarustekulut on yhteensä 22,5 M.

paikkaa Lisäksi Siballa on: Omien salien tarkkaamot Rehtorin, opettajien ja toimistoväen huoneet Useita luokkahuoneita opiskelijoita

6 Konserttisali Katosta riippuu alaspäin akustinen heijastin eli canopy (suomeksi sointilatvus) n.15 metrin korkeudella Orkesteria ympäröi katsomot joka puolelta eli istumapaikkoja on ympäri salia, canopyn vuoksi se on mahdollista Akustiikasta päävastuussa Nagata Acoustics Orkesterilava muodostuu 20 palasta (raiserista), joiden korkeutta voidaan säätää itsenäisesti ja se saadaan tarvittaessa myös tasalattiaiseksi Salissa 6 kpl HD robottikameroita kääntöpäillä Salissa 5 kpl valoansaita/-trusseja kattoon upotettuna Salissa 16 kpl mikrofoni- ja harusnostimia, jotka on varustettu paikkatiedolla Salissa on useita AV-kaapelointirasioita katossa, lattialla ja seinillä (permannolla ja parvilla)

Acoustics Orkesterilava muodostuu 20 palasta (raiserista), joiden korkeutta voidaan säätää itsenäisesti ja se saadaan tarvittaessa myös tasalattiaiseksi Salissa 6 kpl HD

7 Konserttisali Orkesterilava raisereineen, lavan seinustalla robottikameroita ja ylhäällä canopy eli sointilatvus.

8 Robottikamera HD kamerapää 2/3 :n CCD-kennolla, kääntöpää (panorointi ja tilt) ja objektiivi

9 Taltiointitarkkaamo Studer Vista 5 äänipöytä 42 fader 2 kpl stageboxeja kuituliitännällä tekee 5.1 ääntä, stereo saadaan downmixaamalla HD Pro Tools äänityöasema Efekti- ja kaikulaitteet Genelecin 5.1 kuuntelu kahdella subbarilla Monitorit lavatapahtumia varten (ei ikkunaa) Sennheiserin langattomat mikrofonit Tuottajalla oma pöytä partituurin lukemista ja musiikkimiksauksen kuuntelemista varten

5.1 kuuntelu kahdella subbarilla Monitorit lavatapahtumia varten (ei ikkunaa) Sennheiserin

10 Taltiointitarkaamo (1. kerros) Äänipöydän (5.1 ääni) korkeus säädettävissä. Kuuntelut Genelec tai Lipinski.

11 Kuuluttamo (radio) Suora näköyhteys orkesterilavalle (samalla tasolla ja aivan lähellä) Studerin OnAir 2500 äänipöytä 12 fader Kuuluttajan on mahdollista ajaa itse lähetystä, musiikkimiksaus tulee taltiointitarkkaamosta Tascam yhdistelmätellennin (CD+muistikortti) Tascam kovalevytallennin/soitin Genelecin stereokuuntelu Haastatteluryhmä: 4 paikkaa

musiikkimiksaus tulee taltiointitarkkaamosta Tascam yhdistelmätellennin

12 Kuuluttamo (1. kerros) Suora näköyhteys tummennetun lasin läpi orkesterilavalle.

13 Kuvatarkkaamo Tekee HD:tä: 1080i &1,5 Gb/s (tai 720p) ja SD-signaali saadaan downconvertoimalla Tuotanto-/istumapaikkoja 10 kpl Pansonicin 20 ch HD kuvamikseri Evertzin videomatriisi, muuntimet ja multiview Panasonicin HD robottikameroita 6 kpl salissa Panasonicin HD robottikameroiden tarkkailu(ccu:t) Vinten Radamec kääntöpäiden ohjaus/paikoitus Mahdollisuus kytkeä kuusi (miehitettyä) lisäkameraa Riedel Artist komento (matriisi 64 x 64) Grang MA valopöytä Äänipöytä Yamaha 1000 ja stereokuuntelu Panasonicin plasmoja ja TV Logicin monitoreja Kuituyhteys: 10 kpl HD-SDI linjaa Pasilan kytkikseen, josta tulee videosynkka ja aikakoodi

Vinten Radamec kääntöpäiden ohjaus/paikoitus Mahdollisuus kytkeä kuusi (miehitettyä) lisäkameraa Riedel Artist komento (matriisi 64 x 64) Grang MA valopöytä

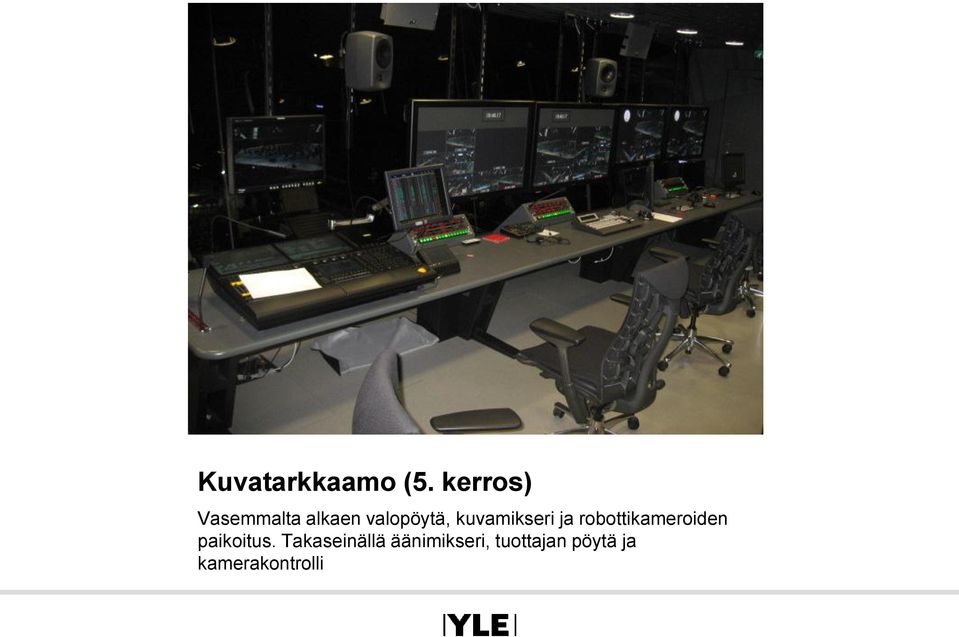

14 Kuvatarkkaamo (5. kerros) Vasemmalta alkaen valopöytä, kuvamikseri ja robottikameroiden paikoitus. Takaseinällä äänimikseri, tuottajan pöytä ja kamerakontrolli

15 Vierailu- ja Salitarkkaamo Vierailutarkkaamo Infra/kaapelointi järjestelmiin olemassa Genelecin 5.1 kuuntelu Monitorit tapahtumien seurantaa varten olemassa Sali-/Avotarkkaamo Katsomossa, istuinrivien välissä Saliäänikaiuttimet ripustettu katosta Digico äänipöytä Grand MA valopöytä

1 kuuntelu Monitorit tapahtumien seurantaa varten olemassa

16 Vierailutarkkaamo (1. kerros) Äänikaapelointi, monitorointi (kuva ja ääni 5.1) sekä komento rakennettu keikkaäänityksiä varten

17 Salitarkkaamo (konserttisalissa) Saliääni(PA)- ja valopöytä.

18 Huoltotunneli ja UT-laitehuone UT-auto (esim. U10) ajetaan huoltotunnelin kautta esitystekniikan lastauslaiturin eteen, jossa sähköliittymä ja kaapeliluukku UT-laitehuoneeseen Talon muu logistiikka (esim. jätehuolto) hoidetaan kerrosta alempana olevan lastaustilan kautta Kaikki broadcast kamerakaapeli-rasiat (triax) päättyvät UT-laitehuoneeseen, josta ne on kytkettävissä esim. kuvatarkkaamoon Kaikista neljästä Siban ja ork. harjoitussalista tulee myös muutama triax-linja UT-laitehuoneeseen Patotilan kautta voidaan vetää lisää (kamera)kaapeleita eri saleihin

19 Huoltotunneli (1.kerros) Esitystekniikan lastauslaituri ja UT-autoille parkkipaikat. Kaapeleiden läpivientiluukku UT-laitehuoneeseen.

20 YLEn projektipäälliköt Raimo Sarkola aloitti v Risto Huoso Ismo Koponen Tuomo Stoor v alusta, jolloin kaikki meni uusiksi HD:n ja 5.1 äänen myötä. Projektiryhmään kuuluvat Teuvo Karhu, kuvaussuunnittelu ja valot Ossian Kyrklund, videojärjestelmät ja -kaapelointi Pasi Vatunen, TV:n ääni ja langattomat mikrofonit Antti Pohjola, Taltiontitarkkaamo ja ristikytkennät Jouko Laurila, ergonomia ja layout suunnittelu Pasi Lehtonen, ICT-laitteet ja tietoturva Tapani Lerkki, siirto(kuitu)yhteydet Pasilaan

Projektiryhmään kuuluvat Teuvo Karhu, kuvaussuunnittelu ja valot Ossian Kyrklund, videojärjestelmät ja -kaapelointi Pasi

21 Musiikkitalon (POY) henkilökunta Kenneth Katter, toimitusjohtaja Helena Hiilivirta, taiteellinen johtaja Antti Pylkkänen, käyttöpäällikkö Timo Ruohomäki, IT-asiantuntija Antti Silvennoinen, valaistusmestari Mikko Nakari, AV/videomestari Seppo Myllyrinne, äänimestari Marja-Leena Lehtimäki, viestintäkoordinaattori Juha Ahonen, tapahtumakoordinaattori Terhi Wennström, yleisöassistentti
