KÄYTTÖOHJE HÖYRY- GENERAATTORI. STP-45-3 STP-75-3 STP-30-1/2 STP-35-1/2 STP-40-1/2 STP-60-3 STP-75-3-C1/3

Koko: px
Aloita esitys sivulta:

Download "KÄYTTÖOHJE HÖYRY- GENERAATTORI. www.sawo.com info@sawo.com STP-45-3 STP-75-3 STP-30-1/2 STP-35-1/2 STP-40-1/2 STP-60-3 STP-75-3-C1/3"

Transkriptio

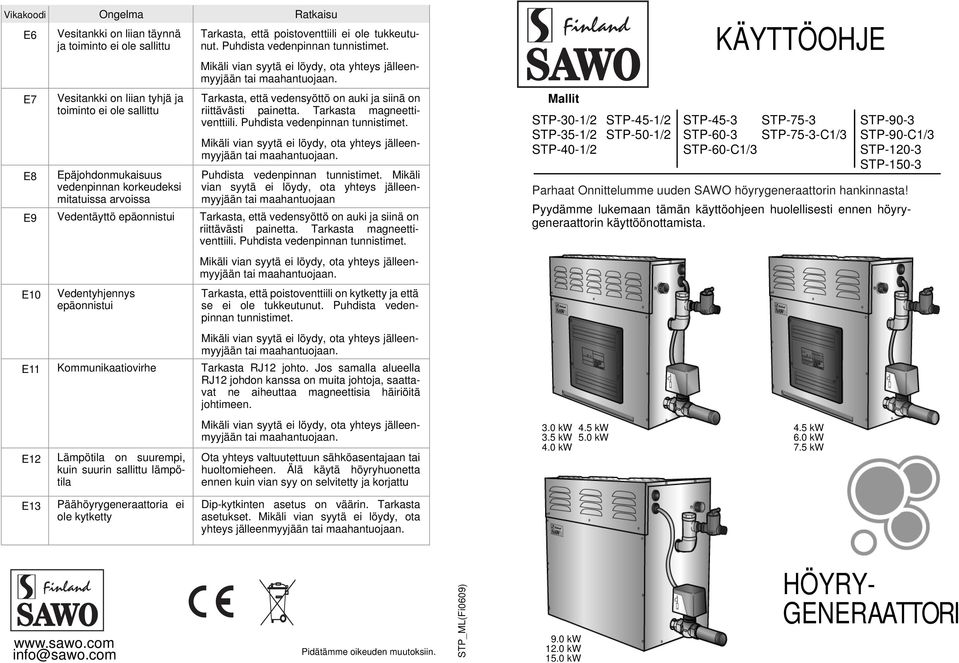

1 Vikakoodi Ongelma Ratkaisu E6 E E8 E9 E E E2 Vesitankki on liian täynnä ja toiminto ei ole sallittu Vesitankki on liian tyhjä ja toiminto ei ole sallittu Epäjohdonmukaisuus vedenpinnan korkeudeksi mitatuissa arvoissa Vedentäyttö epäonnistui Vedentyhjennys epäonnistui Kommunikaatiovirhe Lämpötila on suurempi, kuin suurin sallittu lämpötila Tarkasta, että poistoventtiili ei ole tukkeutunut. Puhdista vedenpinnan tunnistimet. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään Tarkasta, että vedensyöttö on auki ja siinä on riittävästi painetta. Tarkasta magneettiventtiili. Puhdista vedenpinnan tunnistimet. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään Puhdista vedenpinnan tunnistimet. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään tai maahantuojaan Tarkasta, että vedensyöttö on auki ja siinä on riittävästi painetta. Tarkasta magneettiventtiili. Puhdista vedenpinnan tunnistimet. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään Tarkasta, että poistoventtiili on kytketty ja että se ei ole tukkeutunut. Puhdista vedenpinnan tunnistimet. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään Tarkasta RJ2 johto. Jos samalla alueella RJ2 johdon kanssa on muita johtoja, saattavat ne aiheuttaa magneettisia häiriöitä johtimeen. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään Ota yhteys valtuutettuun sähköasentajaan tai huoltomieheen. Älä käytä höyryhuonetta ennen kuin vian syy on selvitetty ja korjattu Mallit STP-3-/2 STP-35-/2 STP-4-/2 KÄYTTÖOHJE Parhaat Onnittelumme uuden SAWO höyrygeneraattorin hankinnasta! 3. kw 3.5 kw 4. kw 4.5 kw 5. kw STP-45-/2 STP-5-/2 STP-45-3 STP-5-3 STP-6-3 STP-5-3-/3 STP-6-/3 23V N~ 6, kw LÄGG MÄRKE TILL DE VIKTIGA TILLÄGGSANVISNINGARNA READ THE MANUAL FOR ADDITIONAL IMPORTANT INSTRUTIONS KATSO OHJEISTA TÄRKEÄT LISÄOHJEET BEAHTEN SIE DIE ZUSÄTZLIHEN WIHTIGEN ANWEISUNGEN IN DER BEDIENUNGSANLEITUNG 4.5 kw 6. kw.5 kw STP-9-3 STP-9-/3 STP-2-3 STP-5-3 Pyydämme lukemaan tämän käyttöohjeen huolellisesti ennen höyrygeneraattorin käyttöönottamista. E3 Päähöyrygeneraattoria ei ole kytketty Dip-kytkinten asetus on väärin. Tarkasta asetukset. Mikäli vian syytä ei löydy, ota yhteys jälleenmyyjään info@sawo.com Pidätämme oikeuden muutoksiin. STP_ML(Fi69) 9. kw 2. kw 5. kw HÖYRY- GENERAATTORI

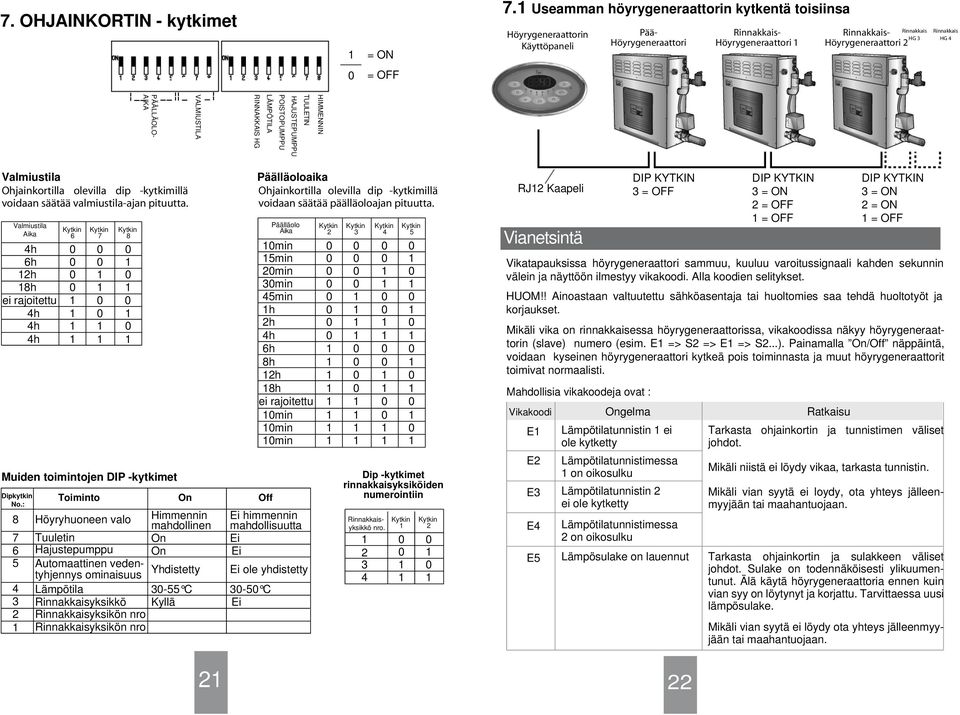

2 . OHJAINKORTIN - kytkimet = ON. Useamman höyrygeneraattorin kytkentä toisiinsa Höyrygeneraattorin Käyttöpaneli Pää- Höyrygeneraattori Rinnakkais- Höyrygeneraattori Rinnakkais- Höyrygeneraattori 2 Rinnakkais HG 3 Rinnakkais HG 4 = OFF HIMMENNIN HAJUSTE POISTO RINNAKKAIS HG VALMIUSTILA PÄÄLLÄOLO- AIKA Valmiustila Ohjainkortilla olevilla dip -kytkimillä voidaan säätää valmiustila-ajan pituutta. Valmiustila Aika 6 4h 6h 2h 8h 8 ei rajoitettu 4h 4h 4h Muiden toimintojen DIP -kytkimet Dipkytkin No.: Toiminto On Off 8 Höyryhuoneen valo Tuuletin 6 Hajustepumppu 5 Automaattinen vedentyhjennys ominaisuus 4 Lämpötila 3 Rinnakkaisyksikkö 2 Rinnakkaisyksikön nro Rinnakkaisyksikön nro Himmennin mahdollinen On On Yhdistetty 3-55 Kyllä 2 Päälläoloaika Ohjainkortilla olevilla dip -kytkimillä voidaan säätää päälläoloajan pituutta. Päälläolo Aika 2 3 min 5min 2min 3min 4 45min h 2h 4h Rinnakkaisyksikkö nro. 5 6h 8h 2h 8h ei rajoitettu min min min Ei himmennin mahdollisuutta Ei Ei Ei ole yhdistetty 3-5 Ei Dip -kytkimet rinnakkaisyksiköiden numerointiin RJ2 Kaapeli Vianetsintä Mahdollisia vikakoodeja ovat : Vikakoodi Ongelma Ratkaisu E E2 E3 E4 E5 DIP 3 = OFF 22 DIP 3 = ON 2 = OFF = OFF DIP 3 = ON 2 = ON = OFF Vikatapauksissa höyrygeneraattori sammuu, kuuluu varoitussignaali kahden sekunnin välein ja näyttöön ilmestyy vikakoodi. Alla koodien selitykset. HUOM!! Ainoastaan valtuutettu sähköasentaja tai huoltomies saa tehdä huoltotyöt ja korjaukset. Mikäli vika on rinnakkaisessa höyrygeneraattorissa, vikakoodissa näkyy höyrygeneraattorin (slave) numero (esim. E => S2 => E => S2...). Painamalla On/Off näppäintä, voidaan kyseinen höyrygeneraattori kytkeä pois toiminnasta ja muut höyrygeneraattorit toimivat normaalisti. Lämpötilatunnistin ei ole kytketty Lämpötilatunnistimessa on oikosulku Lämpötilatunnistin 2 ei ole kytketty Lämpötilatunnistimessa 2 on oikosulku Lämpösulake on lauennut Tarkasta ohjainkortin ja tunnistimen väliset johdot. Mikäli niistä ei löydy vikaa, tarkasta tunnistin. Mikäli vian syytä ei loydy, ota yhteys jälleenmyyjään Tarkasta ohjainkortin ja sulakkeen väliset johdot. Sulake on todennäköisesti ylikuumentunut. Älä käytä höyrygeneraattoria ennen kuin vian syy on löytynyt ja korjattu. Tarvittaessa uusi lämpösulake. Mikäli vian syytä ei löydy ota yhteys jälleenmyyjään

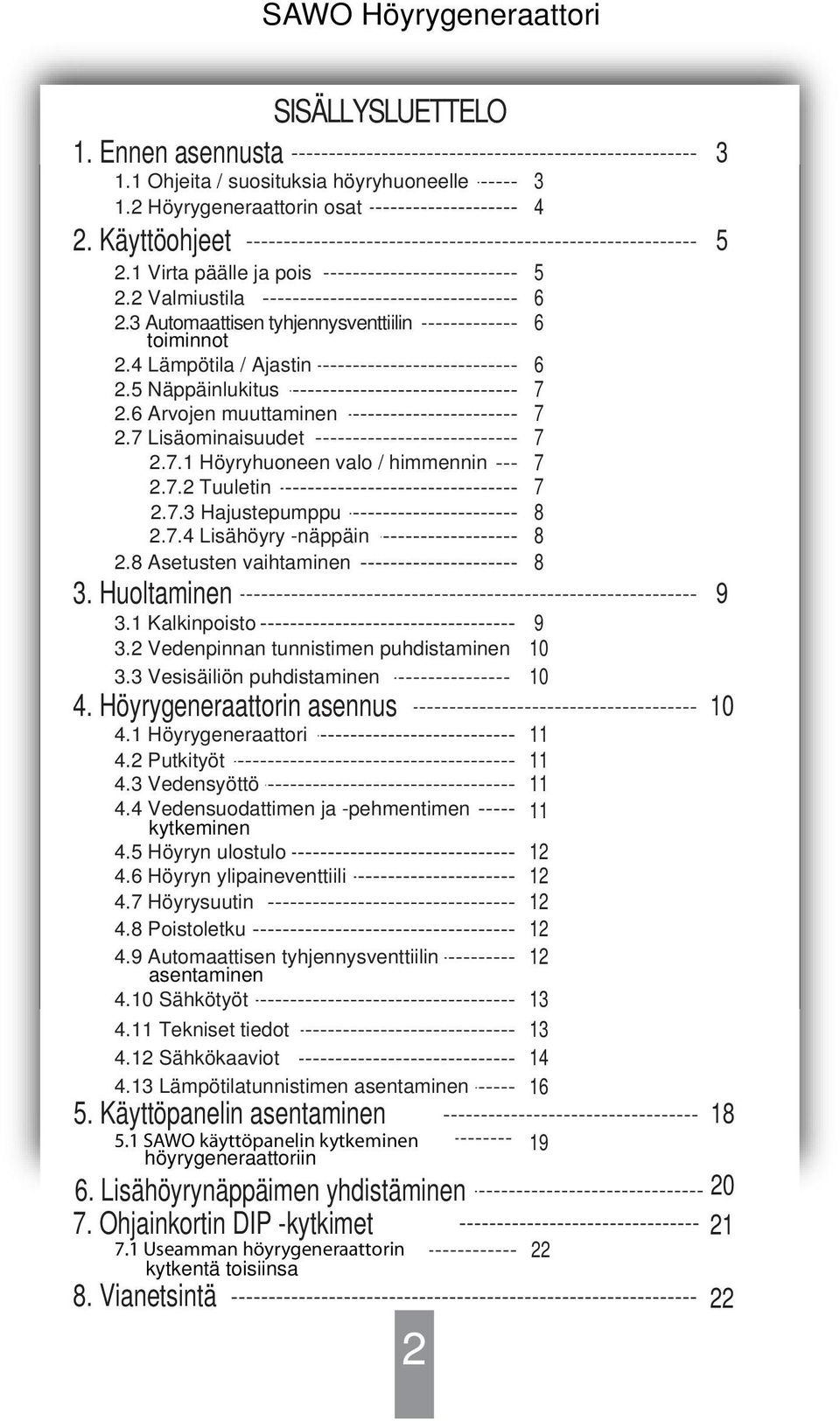

3 SAWO Höyrygeneraattori SISÄLLYSLUETTELO. Ennen asennusta. Ohjeita / suosituksia höyryhuoneelle.2 Höyrygeneraattorin osat 2. Käyttöohjeet 2. Virta päälle ja pois 2.2 Valmiustila 2.3 Automaattisen tyhjennysventtiilin toiminnot 2.4 Lämpötila / Ajastin 2.5 Näppäinlukitus 2.6 Arvojen muuttaminen 2. Lisäominaisuudet 2.. Höyryhuoneen valo / himmennin 2..2 Tuuletin 3. Huoltaminen 4. Höyrygeneraattorin asennus 6. Lisähöyrynäppäimen yhdistäminen. Ohjainkortin DIP -kytkimet 8. Vianetsintä Hajustepumppu Lisähöyry -näppäin Asetusten vaihtaminen 8 3. Kalkinpoisto Vedenpinnan tunnistimen puhdistaminen 3.3 Vesisäiliön puhdistaminen 4. Höyrygeneraattori 4.2 Putkityöt 4.3 Vedensyöttö 4.4 Vedensuodattimen ja -pehmentimen kytkeminen 4.5 Höyryn ulostulo Höyryn ylipaineventtiili 2 4. Höyrysuutin Poistoletku Automaattisen tyhjennysventtiilin asentaminen 2 4. Sähkötyöt 3 4. Tekniset tiedot Sähkökaaviot Lämpötilatunnistimen asentaminen 6 5. Käyttöpanelin asentaminen 5. SAWO käyttöpanelin kytkeminen höyrygeneraattoriin. Useamman höyrygeneraattorin 22 kytkentä toisiinsa

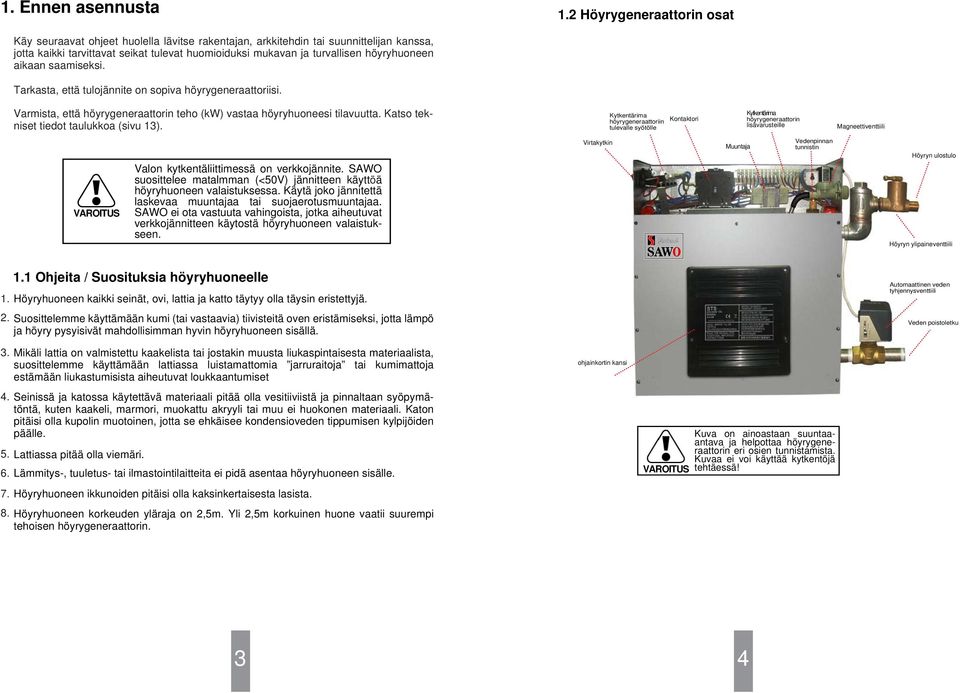

4 . Ennen asennusta.2 Höyrygeneraattorin osat Käy seuraavat ohjeet huolella lävitse rakentajan, arkkitehdin tai suunnittelijan kanssa, jotta kaikki tarvittavat seikat tulevat huomioiduksi mukavan ja turvallisen höyryhuoneen aikaan saamiseksi. Tarkasta, että tulojännite on sopiva höyrygeneraattoriisi. Varmista, että höyrygeneraattorin teho (kw) vastaa höyryhuoneesi tilavuutta. Katso tekniset tiedot taulukkoa (sivu 3). höyrygeneraattoriin tulevalle syötölle Kontaktori höyrygeneraattorin lisävarusteille Magneettiventtiili VAROITUS Valon kytkentäliittimessä on verkkojännite. SAWO suosittelee matalmman (<5V) jännitteen käyttöä höyryhuoneen valaistuksessa. Käytä joko jännitettä laskevaa muuntajaa tai suojaerotusmuuntajaa. SAWO ei ota vastuuta vahingoista, jotka aiheutuvat verkkojännitteen käytostä höyryhuoneen valaistukseen. Virtakytkin Muuntaja Vedenpinnan tunnistin Höyryn ulostulo Höyryn ylipaineventtiili. Ohjeita / Suosituksia höyryhuoneelle. Höyryhuoneen kaikki seinät, ovi, lattia ja katto täytyy olla täysin eristettyjä. 2. Suosittelemme käyttämään kumi (tai vastaavia) tiivisteitä oven eristämiseksi, jotta lämpö ja höyry pysyisivät mahdollisimman hyvin höyryhuoneen sisällä. Automaattinen veden tyhjennysventtiili Veden poistoletku Mikäli lattia on valmistettu kaakelista tai jostakin muusta liukaspintaisesta materiaalista, suosittelemme käyttämään lattiassa luistamattomia jarruraitoja tai kumimattoja estämään liukastumisista aiheutuvat loukkaantumiset Seinissä ja katossa käytettävä materiaali pitää olla vesitiiviistä ja pinnaltaan syöpymätöntä, kuten kaakeli, marmori, muokattu akryyli tai muu ei huokonen materiaali. Katon pitäisi olla kupolin muotoinen, jotta se ehkäisee kondensioveden tippumisen kylpijöiden päälle. 5. Lattiassa pitää olla viemäri. 6. Lämmitys-, tuuletus- tai ilmastointilaitteita ei pidä asentaa höyryhuoneen sisälle.. Höyryhuoneen ikkunoiden pitäisi olla kaksinkertaisesta lasista. 8. Höyryhuoneen korkeuden yläraja on 2,5m. Yli 2,5m korkuinen huone vaatii suurempi tehoisen höyrygeneraattorin. ohjainkortin kansi VAROITUS Kuva on ainoastaan suuntaaantava ja helpottaa höyrygeneraattorin eri osien tunnistamista. Kuvaa ei voi käyttää kytkentöjä tehtäessä! 3 4

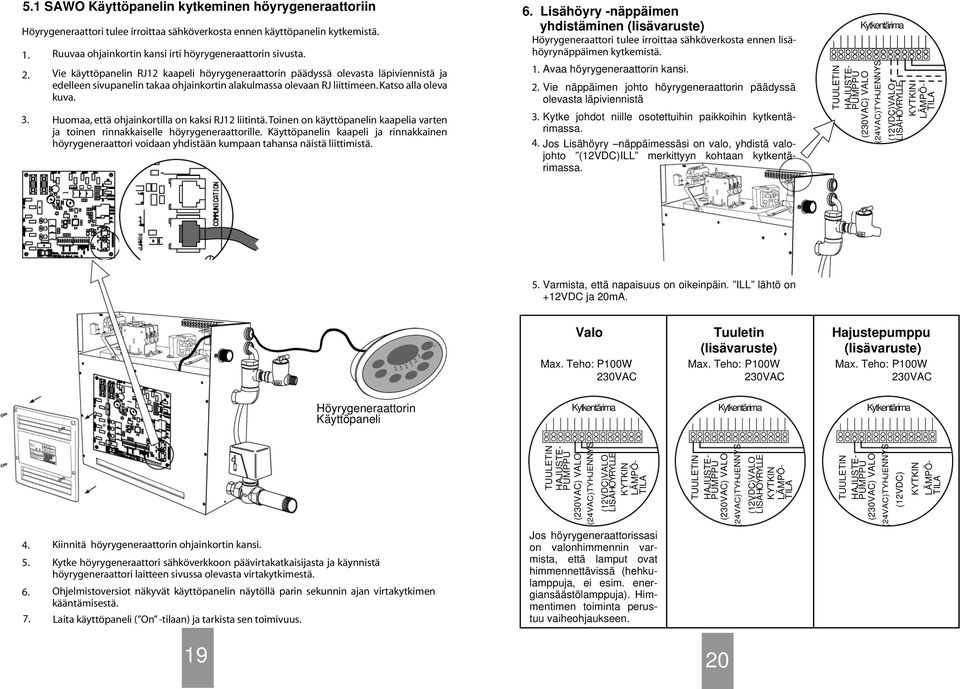

5 5. SAWO Käyttöpanelin kytkeminen höyrygeneraattoriin Höyrygeneraattori tulee irroittaa sähköverkosta ennen käyttöpanelin kytkemistä Ruuvaa ohjainkortin kansi irti höyrygeneraattorin sivusta. Vie käyttöpanelin RJ2 kaapeli höyrygeneraattorin päädyssä olevasta läpiviennistä ja edelleen sivupanelin takaa ohjainkortin alakulmassa olevaan RJ liittimeen. Katso alla oleva kuva. Huomaa, että ohjainkortilla on kaksi RJ2 liitintä. Toinen on käyttöpanelin kaapelia varten ja toinen rinnakkaiselle höyrygeneraattorille. Käyttöpanelin kaapeli ja rinnakkainen höyrygeneraattori voidaan yhdistään kumpaan tahansa näistä liittimistä. 6. Lisähöyry -näppäimen yhdistäminen (lisävaruste) Höyrygeneraattori tulee irroittaa sähköverkosta ennen lisähöyrynäppäimen kytkemistä.. Avaa höyrygeneraattorin kansi. 2. Vie näppäimen johto höyrygeneraattorin päädyssä olevasta läpiviennistä 3. Kytke johdot niille osotettuihin paikkoihin kytkentärimassa. 4. Jos Lisähöyry näppäimessäsi on valo, yhdistä valojohto (2VD)ILL merkittyyn kohtaan kytkentärimassa. (23VA) VALO (24VA) (2VD)VALO TILA 5. Varmista, että napaisuus on oikeinpäin. ILL lähtö on +2VD ja 2mA. Valo Tuuletin (lisävaruste) Hajustepumppu (lisävaruste) Max. Teho: PW Max. Teho: PW Max. Teho: PW 23VA 23VA 23VA Höyrygeneraattorin Käyttöpaneli V N~ 3, kw LÄGG MÄRKE TILL DE VIKTIGA TILLÄGGSANVISNINGARNA READ THE MANUAL FOR ADDITIONAL IMPORTANT INSTRUTIONS KATSO OHJEISTA TÄRKEÄT LISÄOHJEET BEAHTEN SIE DIE ZUSÄTZLIHEN WIHTIGEN ANWEISUNGEN IN DER BEDIENUNGSANLEITUNG Kiinnitä höyrygeneraattorin ohjainkortin kansi. Kytke höyrygeneraattori sähköverkkoon päävirtakatkaisijasta ja käynnistä höyrygeneraattori laitteen sivussa olevasta virtakytkimestä. Ohjelmistoversiot näkyvät käyttöpanelin näytöllä parin sekunnin ajan virtakytkimen kääntämisestä. Laita käyttöpaneli ( On -tilaan) ja tarkista sen toimivuus. (23VA) VALO (24VA) (2VD)VALO TILA Jos höyrygeneraattorissasi on valonhimmennin varmista, että lamput ovat himmennettävissä (hehkulamppuja, ei esim. energiansäästölamppuja). Himmentimen toiminta perustuu vaiheohjaukseen. (23VA) VALO (24VA) (2VD)VALO TILA (23VA) VALO (24VA) (2VD) TILA 9 2

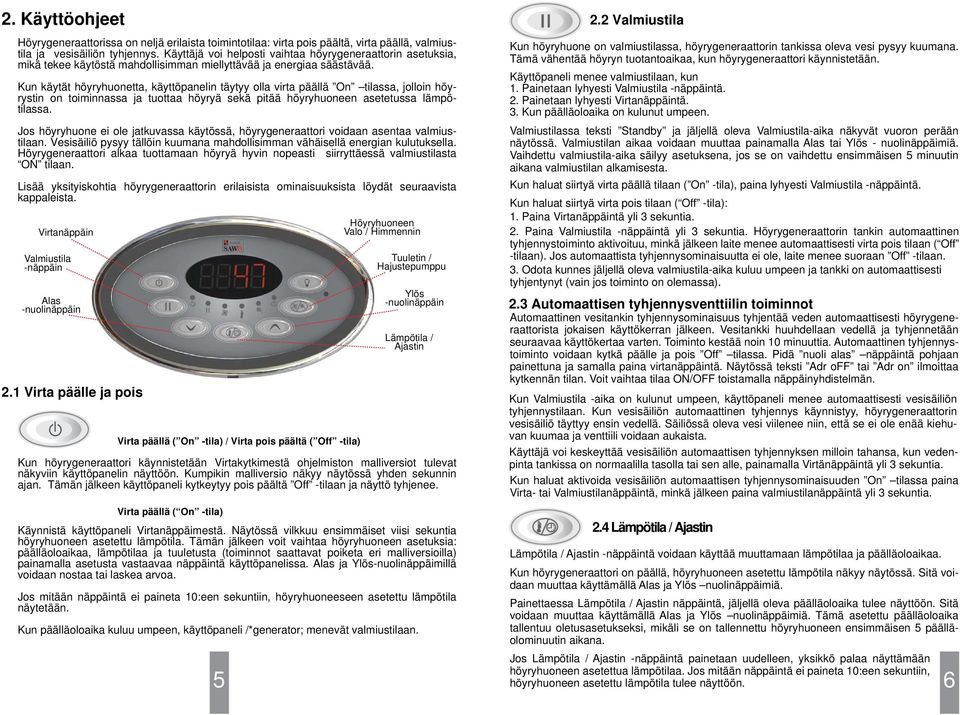

6 2. Käyttöohjeet Höyrygeneraattorissa on neljä erilaista toimintotilaa: virta pois päältä, virta päällä, valmiustila ja vesisäiliön tyhjennys. Käyttäjä voi helposti vaihtaa höyrygeneraattorin asetuksia, mikä tekee käytöstä mahdollisimman miellyttävää ja energiaa säästävää. Kun käytät höyryhuonetta, käyttöpanelin täytyy olla virta päällä On tilassa, jolloin höyrystin on toiminnassa ja tuottaa höyryä sekä pitää höyryhuoneen asetetussa lämpötilassa. Jos höyryhuone ei ole jatkuvassa käytössä, höyrygeneraattori voidaan asentaa valmiustilaan. Vesisäiliö pysyy tällöin kuumana mahdollisimman vähäisellä energian kulutuksella. Höyrygeneraattori alkaa tuottamaan höyryä hyvin nopeasti siirryttäessä valmiustilasta ON tilaan. Lisää yksityiskohtia höyrygeneraattorin erilaisista ominaisuuksista löydät seuraavista kappaleista. Virtanäppäin Valmiustila -näppäin Alas -nuolinäppäin 2. Virta päälle ja pois Virta päällä ( On -tila) / Virta pois päältä ( Off -tila) Virta päällä ( On -tila) 5 Höyryhuoneen Valo / Himmennin Tuuletin / Hajustepumppu Ylös -nuolinäppäin Lämpötila / Ajastin Kun höyrygeneraattori käynnistetään Virtakytkimestä ohjelmiston malliversiot tulevat näkyviin käyttöpanelin näyttöön. Kumpikin malliversio näkyy näytössä yhden sekunnin ajan. Tämän jälkeen käyttöpaneli kytkeytyy pois päältä Off -tilaan ja näyttö tyhjenee. Käynnistä käyttöpaneli Virtanäppäimestä. Näytössä vilkkuu ensimmäiset viisi sekuntia höyryhuoneen asetettu lämpötila. Tämän jälkeen voit vaihtaa höyryhuoneen asetuksia: päälläoloaikaa, lämpötilaa ja tuuletusta (toiminnot saattavat poiketa eri malliversioilla) painamalla asetusta vastaavaa näppäintä käyttöpanelissa. Alas ja Ylös-nuolinäppäimillä voidaan nostaa tai laskea arvoa. Jos mitään näppäintä ei paineta :een sekuntiin, höyryhuoneeseen asetettu lämpötila näytetään. Kun päälläoloaika kuluu umpeen, käyttöpaneli /*generator; menevät valmiustilaan. 2.2 Valmiustila Kun höyryhuone on valmiustilassa, höyrygeneraattorin tankissa oleva vesi pysyy kuumana. Tämä vähentää höyryn tuotantoaikaa, kun höyrygeneraattori käynnistetään. Käyttöpaneli menee valmiustilaan, kun. Painetaan lyhyesti Valmiustila -näppäintä. 2. Painetaan lyhyesti Virtanäppäintä. 3. Kun päälläoloaika on kulunut umpeen. Valmiustilassa teksti Standby ja jäljellä oleva Valmiustila-aika näkyvät vuoron perään näytössä. Valmiustilan aikaa voidaan muuttaa painamalla Alas tai Ylös - nuolinäppäimiä. Vaihdettu valmiustila-aika säilyy asetuksena, jos se on vaihdettu ensimmäisen 5 minuutin aikana valmiustilan alkamisesta. Kun haluat siirtyä virta päällä tilaan ( On -tila), paina lyhyesti Valmiustila -näppäintä. Kun haluat siirtyä virta pois tilaan ( Off -tila):. Paina Virtanäppäintä yli 3 sekuntia. 2. Paina Valmiustila -näppäintä yli 3 sekuntia. Höyrygeneraattorin tankin automaattinen tyhjennystoiminto aktivoituu, minkä jälkeen laite menee automaattisesti virta pois tilaan ( Off -tilaan). Jos automaattista tyhjennysominaisuutta ei ole, laite menee suoraan Off -tilaan. 3. Odota kunnes jäljellä oleva valmiustila-aika kuluu umpeen ja tankki on automaattisesti tyhjentynyt (vain jos toiminto on olemassa). 2.3 Automaattisen tyhjennysventtiilin toiminnot Automaattinen vesitankin tyhjennysominaisuus tyhjentää veden automaattisesti höyrygeneraattorista jokaisen käyttökerran jälkeen. Vesitankki huuhdellaan vedellä ja tyhjennetään seuraavaa käyttökertaa varten. Toiminto kestää noin minuuttia. Automaattinen tyhjennystoiminto voidaan kytkä päälle ja pois Off tilassa. Pidä nuoli alas näppäintä pohjaan painettuna ja samalla paina virtanäppäintä. Näytössä teksti Adr off tai Adr on ilmoittaa kytkennän tilan. Voit vaihtaa tilaa ON/OFF toistamalla näppäinyhdistelmän. Kun Valmiustila -aika on kulunut umpeen, käyttöpaneli menee automaattisesti vesisäiliön tyhjennystilaan. Kun vesisäiliön automaattinen tyhjennys käynnistyy, höyrygeneraattorin vesisäiliö täyttyy ensin vedellä. Säiliössä oleva vesi viilenee niin, että se ei ole enää kiehuvan kuumaa ja venttiili voidaan aukaista. Käyttäjä voi keskeyttää vesisäiliön automaattisen tyhjennyksen milloin tahansa, kun vedenpinta tankissa on normaalilla tasolla tai sen alle, painamalla Virtänäppäintä yli 3 sekuntia. Kun haluat aktivoida vesisäiliön automaattisen tyhjennysominaisuuden On tilassa paina Virta- tai Valmiustilanäppäintä, minkä jälkeen paina valmiustilanäppäintä yli 3 sekuntia. 2.4 Lämpötila / Ajastin Lämpötila / Ajastin -näppäintä voidaan käyttää muuttamaan lämpötilaa ja päälläoloaikaa. Kun höyrygeneraattori on päällä, höyryhuoneen asetettu lämpötila näkyy näytössä. Sitä voidaan muuttaa käyttämällä Alas ja Ylös nuolinäppäimiä. Painettaessa Lämpötila / Ajastin näppäintä, jäljellä oleva päälläoloaika tulee näyttöön. Sitä voidaan muuttaa käyttämällä Alas ja Ylös nuolinäppäimiä. Tämä asetettu päälläoloaika tallentuu oletusasetukseksi, mikäli se on tallennettu höyryhuoneen ensimmäisen 5 päälläolominuutin aikana. Jos Lämpötila / Ajastin -näppäintä painetaan uudelleen, yksikkö palaa näyttämään höyryhuoneen asetettua lämpötilaa. Jos mitään näppäintä ei paineta :een sekuntiin, höyryhuoneen asetettu lämpötila tulee näyttöön. 6

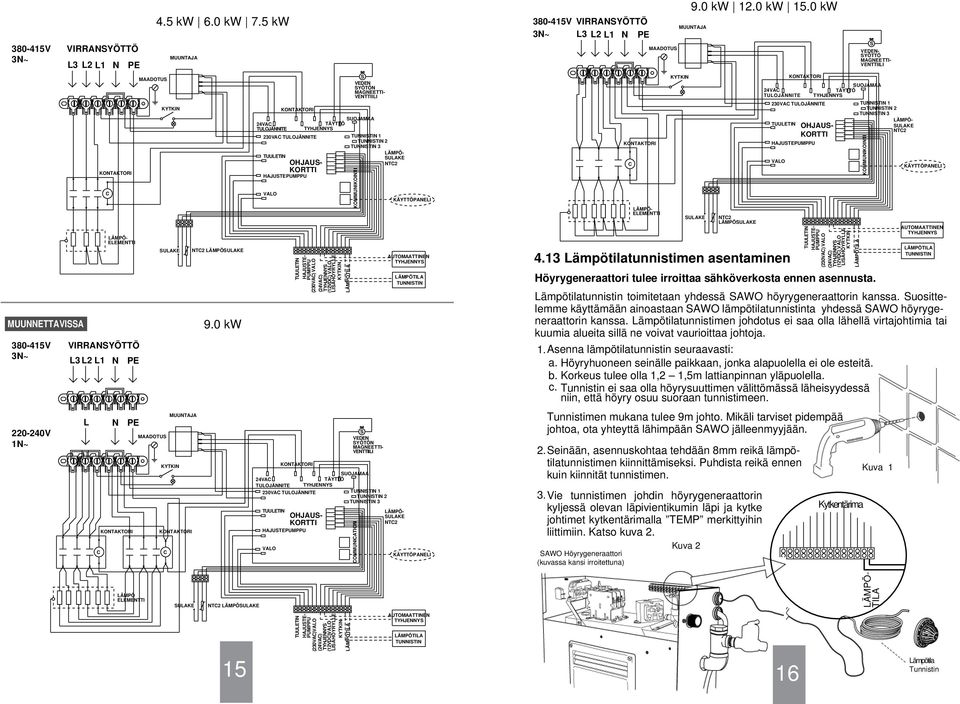

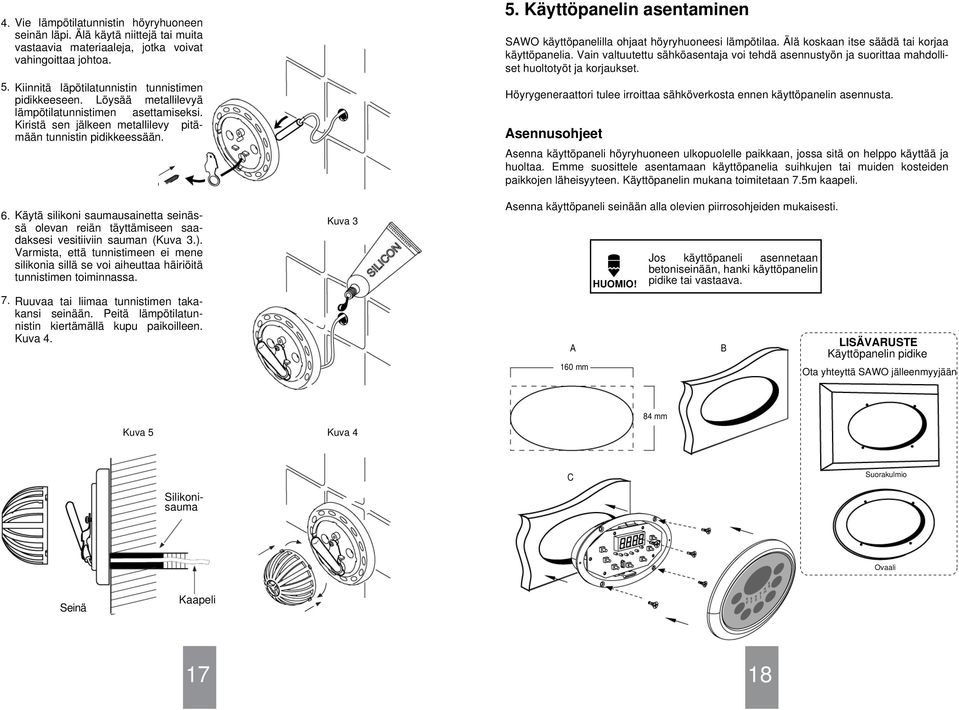

7 4. 5. Kiinnitä läpötilatunnistin tunnistimen pidikkeeseen. Löysää metallilevyä lämpötilatunnistimen asettamiseksi. Kiristä sen jälkeen metallilevy pitämään tunnistin pidikkeessään. 6.. Vie lämpötilatunnistin höyryhuoneen seinän läpi. Älä käytä niittejä tai muita vastaavia materiaaleja, jotka voivat vahingoittaa johtoa. Käytä silikoni saumausainetta seinässä olevan reiän täyttämiseen saadaksesi vesitiiviin sauman (Kuva 3.). Varmista, että tunnistimeen ei mene silikonia sillä se voi aiheuttaa häiriöitä tunnistimen toiminnassa. Ruuvaa tai liimaa tunnistimen takakansi seinään. Peitä lämpötilatunnistin kiertämällä kupu paikoilleen. Kuva 4. Kuva 3 5. Käyttöpanelin asentaminen SAWO käyttöpanelilla ohjaat höyryhuoneesi lämpötilaa. Älä koskaan itse säädä tai korjaa käyttöpanelia. Vain valtuutettu sähköasentaja voi tehdä asennustyön ja suorittaa mahdolliset huoltotyöt ja korjaukset. Höyrygeneraattori tulee irroittaa sähköverkosta ennen käyttöpanelin asennusta. Asennusohjeet Asenna käyttöpaneli höyryhuoneen ulkopuolelle paikkaan, jossa sitä on helppo käyttää ja huoltaa. Emme suosittele asentamaan käyttöpanelia suihkujen tai muiden kosteiden paikkojen läheisyyteen. Käyttöpanelin mukana toimitetaan.5m kaapeli. Asenna käyttöpaneli seinään alla olevien piirrosohjeiden mukaisesti. A 6 mm HUOMIO! Jos käyttöpaneli asennetaan betoniseinään, hanki käyttöpanelin pidike tai vastaava. B LISÄVARUSTE Käyttöpanelin pidike Ota yhteyttä SAWO jälleenmyyjään Kuva 5 Kuva 4 84 mm Suorakulmio Silikonisauma Ovaali Seinä Kaapeli 8

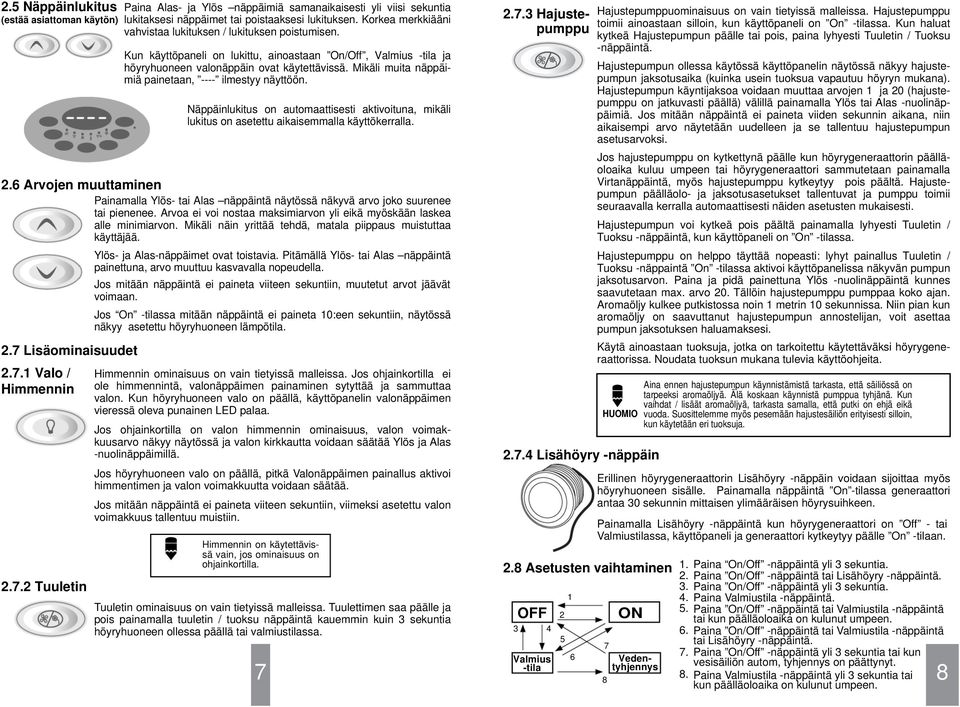

8 2.5 Näppäinlukitus (estää asiattoman käytön) 2.6 Arvojen muuttaminen Painamalla Ylös- tai Alas näppäintä näytössä näkyvä arvo joko suurenee tai pienenee. Arvoa ei voi nostaa maksimiarvon yli eikä myöskään laskea alle minimiarvon. Mikäli näin yrittää tehdä, matala piippaus muistuttaa käyttäjää. Ylös- ja Alas-näppäimet ovat toistavia. Pitämällä Ylös- tai Alas näppäintä painettuna, arvo muuttuu kasvavalla nopeudella. Jos mitään näppäintä ei paineta viiteen sekuntiin, muutetut arvot jäävät voimaan. Jos On -tilassa mitään näppäintä ei paineta :een sekuntiin, näytössä näkyy asetettu höyryhuoneen lämpötila. 2. Lisäominaisuudet 2.. Valo / Himmennin 2..2 Tuuletin Paina Alas- ja Ylös näppäimiä samanaikaisesti yli viisi sekuntia lukitaksesi näppäimet tai poistaaksesi lukituksen. Korkea merkkiääni vahvistaa lukituksen / lukituksen poistumisen. Kun käyttöpaneli on lukittu, ainoastaan On/Off, Valmius -tila ja höyryhuoneen valonäppäin ovat käytettävissä. Mikäli muita näppäimiä painetaan, ---- ilmestyy näyttöön. Näppäinlukitus on automaattisesti aktivoituna, mikäli lukitus on asetettu aikaisemmalla käyttökerralla. Himmennin ominaisuus on vain tietyissä malleissa. Jos ohjainkortilla ei ole himmennintä, valonäppäimen painaminen sytyttää ja sammuttaa valon. Kun höyryhuoneen valo on päällä, käyttöpanelin valonäppäimen vieressä oleva punainen LED palaa. Jos ohjainkortilla on valon himmennin ominaisuus, valon voimakkuusarvo näkyy näytössä ja valon kirkkautta voidaan säätää Ylös ja Alas -nuolinäppäimillä. Jos höyryhuoneen valo on päällä, pitkä Valonäppäimen painallus aktivoi himmentimen ja valon voimakkuutta voidaan säätää. Jos mitään näppäintä ei paineta viiteen sekuntiin, viimeksi asetettu valon voimakkuus tallentuu muistiin. Himmennin on käytettävissä vain, jos ominaisuus on ohjainkortilla. Tuuletin ominaisuus on vain tietyissä malleissa. Tuulettimen saa päälle ja pois painamalla tuuletin / tuoksu näppäintä kauemmin kuin 3 sekuntia höyryhuoneen ollessa päällä tai valmiustilassa. HUOMIO 2..4 Lisähöyry -näppäin 2.8 Asetusten vaihtaminen OFF 3 4 Valmius -tila Hajustepumppuominaisuus on vain tietyissä malleissa. Hajustepumppu toimii ainoastaan silloin, kun käyttöpaneli on On -tilassa. Kun haluat kytkeä Hajustepumpun päälle tai pois, paina lyhyesti Tuuletin / Tuoksu -näppäintä. Hajustepumpun ollessa käytössä käyttöpanelin näytössä näkyy hajustepumpun jaksotusaika (kuinka usein tuoksua vapautuu höyryn mukana). Hajustepumpun käyntijaksoa voidaan muuttaa arvojen ja 2 (hajustepumppu on jatkuvasti päällä) välillä painamalla Ylös tai Alas -nuolinäppäimiä. Jos mitään näppäintä ei paineta viiden sekunnin aikana, niin aikaisempi arvo näytetään uudelleen ja se tallentuu hajustepumpun asetusarvoksi. Jos hajustepumppu on kytkettynä päälle kun höyrygeneraattorin päälläoloaika kuluu umpeen tai höyrygeneraattori sammutetaan painamalla Virtanäppäintä, myös hajustepumppu kytkeytyy pois päältä. Hajustepumpun päälläolo- ja jaksotusasetukset tallentuvat ja pumppu toimii seuraavalla kerralla automaattisesti näiden asetusten mukaisesti. Hajustepumpun voi kytkeä pois päältä painamalla lyhyesti Tuuletin / Tuoksu -näppäintä, kun käyttöpaneli on On -tilassa. Hajustepumppu on helppo täyttää nopeasti: lyhyt painallus Tuuletin / Tuoksu -näppaintä On -tilassa aktivoi käyttöpanelissa näkyvän pumpun jaksotusarvon. Paina ja pidä painettuna Ylös -nuolinäppäintä kunnes saavutetaan max. arvo 2. Tällöin hajustepumppu pumppaa koko ajan. Aromaöljy kulkee putkistossa noin metrin sekunnissa. Niin pian kun aromaöljy on saavuttanut hajustepumpun annostelijan, voit asettaa pumpun jaksotuksen haluamaksesi. Käytä ainoastaan tuoksuja, jotka on tarkoitettu käytettäväksi höyrygeneraattorissa. Noudata tuoksun mukana tulevia käyttöohjeita. 8 ON 2..3 Hajustepumppu Vedentyhjennys Aina ennen hajustepumpun käynnistämistä tarkasta, että säiliössä on tarpeeksi aromaöljyä. Älä koskaan käynnistä pumppua tyhjänä. Kun vaihdat / lisäät aromaöljyä, tarkasta samalla, että putki on ehjä eikä vuoda. Suosittelemme myös pesemään hajustesäiliön erityisesti silloin, kun käytetään eri tuoksuja. Erillinen höyrygeneraattorin Lisähöyry -näppäin voidaan sijoittaa myös höyryhuoneen sisälle. Painamalla näppäintä On -tilassa generaattori antaa 3 sekunnin mittaisen ylimääräisen höyrysuihkeen. Painamalla Lisähöyry -näppäintä kun höyrygeneraattori on Off - tai Valmiustilassa, käyttöpaneli ja generaattori kytkeytyy päälle On -tilaan Paina On/Off -näppäintä yli 3 sekuntia. Paina On/Off -näppäintä tai Lisähöyry -näppäintä. Paina On/Off -näppäintä yli 3 sekuntia. Paina Valmiustila -näppäintä. Paina On/Off -näppäintä tai Valmiustila -näppäintä tai kun päälläoloaika on kulunut umpeen. Paina On/Off -näppäintä tai Valmiustila -näppäintä tai Lisähöyry -näppäintä. Paina On/Off -näppäintä yli 3 sekuntia tai kun vesisäiliön autom, tyhjennys on päättynyt. Paina Valmiustila -näppäintä yli 3 sekuntia tai kun päälläoloaika on kulunut umpeen. 8

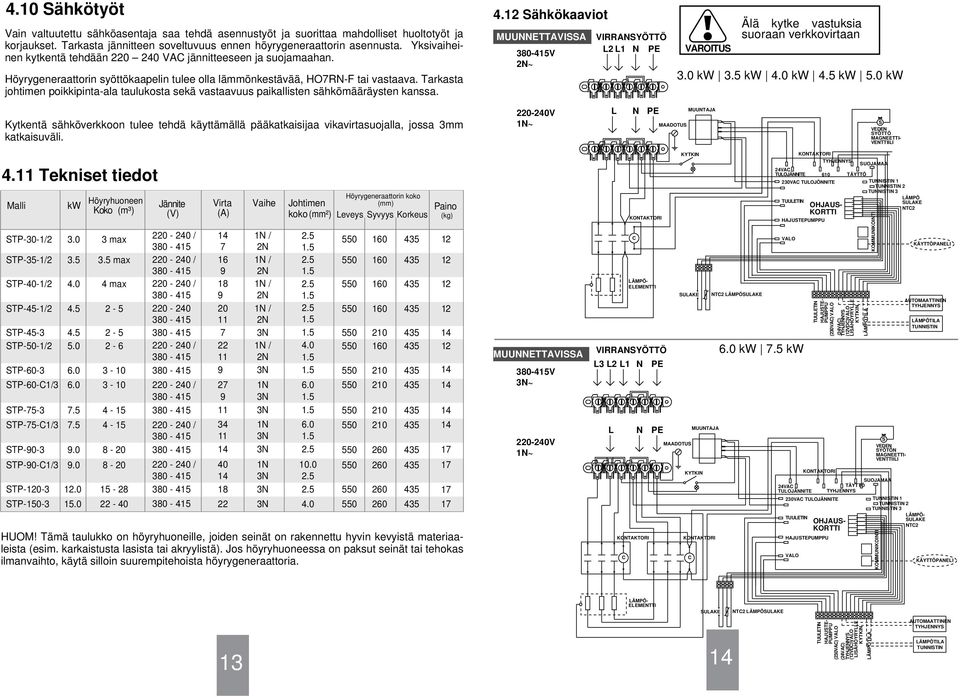

9 38-45V 3N~ MUUNNETTAVISSA 38-45V 3N~ 22-24V N~ VIRRANSYÖTTÖ L3 L2 L N PE VIRRANSYÖTTÖ L3 L2 L N PE L N PE ELEMENTTI MAADOTUS MAADOTUS 4.5 kw 6. kw.5 kw MUUNTAJA MUUNTAJA NT2 LÄMPÖ 9. kw 24VA TULOJÄNNITE 23VA TULOJÄNNITE VALO OHJAUS- KORTTI HAJUSTE S VEDEN SYÖTÖN MAGNEETTI- VENTTIILI SUOJAMAA 24VA TÄYTTÖ TULOJÄNNITE 23VA TULOJÄNNITE TUNNISTIN TUNNISTIN 2 TUNNISTIN 3 VALO OMMUNIATION S VEDEN SYÖTÖN MAGNEETTI- VENTTIILI TÄYTTÖ SUOJAMAA (24VA) (2VD) VALO TUNNISTIN TUNNISTIN 2 TUNNISTIN 3 KOMMUNIKOINTI OHJAUS- KORTTI HAJUSTE NT2 KÄYTTÖPANELI AUTOMAATTINEN (23VA) VALO (24VA) (2VD) VALO NT2 TUNNISTIN KÄYTTÖPANELI 38-45V 3N~ VIRRANSYÖTTÖ L3 L2 L N PE 4.3 Lämpötilatunnistimen asentaminen. Asenna lämpötilatunnistin seuraavasti: a. Höyryhuoneen seinälle paikkaan, jonka alapuolella ei ole esteitä. b. Korkeus tulee olla,2,5m lattianpinnan yläpuolella. c. Tunnistin ei saa olla höyrysuuttimen välittömässä läheisyydessä niin, että höyry osuu suoraan tunnistimeen. Tunnistimen mukana tulee 9m johto. Mikäli tarviset pidempää johtoa, ota yhteyttä lähimpään SAWO jälleenmyyjään. 2. Seinään, asennuskohtaa tehdään 8mm reikä lämpötilatunnistimen kiinnittämiseksi. Puhdista reikä ennen kuin kiinnität tunnistimen. 3. Vie tunnistimen johdin höyrygeneraattorin kyljessä olevan läpivientikumin läpi ja kytke johtimet kytkentärimalla TEMP merkittyihin liittimiin. Katso kuva 2. Kuva 2 SAWO Höyrygeneraattori (kuvassa kansi irroitettuna) ELEMENTTI MAADOTUS 9. kw 2. kw 5. kw MUUNTAJA NT2 LÄMPÖ 24VA TULOJÄNNITE 23VA TULOJÄNNITE OHJAUS- KORTTI HAJUSTE VALO S VEDEN- SYÖTTÖ MAGNEETTI- VENTTIILI SUOJAMAA TÄYTTÖ TUNNISTIN TUNNISTIN 2 TUNNISTIN 3 NT2 (23VA) VALO KOMMUNIKOINTI Kuva KÄYTTÖPANELI AUTOMAATTINEN TUNNISTIN Höyrygeneraattori tulee irroittaa sähköverkosta ennen asennusta. Lämpötilatunnistin toimitetaan yhdessä SAWO höyrygeneraattorin kanssa. Suosittelemme käyttämään ainoastaan SAWO lämpötilatunnistinta yhdessä SAWO höyrygeneraattorin kanssa. Lämpötilatunnistimen johdotus ei saa olla lähellä virtajohtimia tai kuumia alueita sillä ne voivat vaurioittaa johtoja. LÄMPÖ ELEMENTTI NT2 LÄMPÖ TILA 5 (23VA)VALO (24VA) (2VD)VALO AUTOMAATTINEN TUNNISTIN 6 Lämpötila Tunnistin

10 4. Sähkötyöt Vain valtuutettu sähköasentaja saa tehdä asennustyöt ja suorittaa mahdolliset huoltotyöt ja korjaukset. Tarkasta jännitteen soveltuvuus ennen höyrygeneraattorin asennusta. Yksivaiheinen kytkentä tehdään VA jännitteeseen ja suojamaahan. Höyrygeneraattorin syöttökaapelin tulee olla lämmönkestävää, HORN-F tai vastaava. Tarkasta johtimen poikkipinta-ala taulukosta sekä vastaavuus paikallisten sähkömääräysten kanssa. 4.2 Sähkökaaviot MUUNNETTAVISSA 38-45V 2N~ VIRRANSYÖTTÖ L2 L N PE VAROITUS Älä kytke vastuksia suoraan verkkovirtaan 3. kw 3.5 kw 4. kw 4.5 kw 5. kw Kytkentä sähköverkkoon tulee tehdä käyttämällä pääkatkaisijaa vikavirtasuojalla, jossa 3mm katkaisuväli V N~ L N PE MAADOTUS MUUNTAJA S VEDEN SYÖTTÖ MAGNEETTI- VENTTIILI 4. Tekniset tiedot Malli kw Höyryhuoneen Koko (m³) STP-3-/ max STP-35-/ max STP-4-/ max STP-45-/ Jännite (V) / / / / Virta (A) Vaihe N / 2N N / 2N N / 2N N / 2N 3N N / 2N 3N STP-9-/ / 4 N N 2.5 STP-2-3 STP N 3N Höyrygeneraattorin koko Johtimen (mm) Paino koko (mm²) Leveys Syvyys Korkeus (kg) STP-6-/ / 2 N N STP N STP-5-/ / 34 N N STP N STP STP-5-/ STP HUOM! Tämä taulukko on höyryhuoneille, joiden seinät on rakennettu hyvin kevyistä materiaaleista (esim. karkaistusta lasista tai akryylistä). Jos höyryhuoneessa on paksut seinät tai tehokas ilmanvaihto, käytä silloin suurempitehoista höyrygeneraattoria MUUNNETTAVISSA 38-45V 3N~ 22-24V N~ ELEMENTTI VIRRANSYÖTTÖ L3 L2 L N PE L N PE MAADOTUS MUUNTAJA NT2 LÄMPÖ SUOJAMAA 24VA TULOJÄNNITE 6 TÄYTTÖ 23VA TULOJÖNNITE OHJAUS- KORTTI HAJUSTE VALO 6. kw.5 kw 24VA TULOJÄNNITE 23VA TULOJÄNNITE OHJAUS- KORTTI HAJUSTE VALO (24VA) (2VD)VALO TUNNISTIN TUNNISTIN 2 TUNNISTIN 3 LÄMPÖ NT2 KOMMUNIKOINTI S VEDEN SYÖTÖN MAGNEETTI- VENTTIILI SUOJAMAA TÄYTTÖ (23VA) VALO TUNNISTIN TUNNISTIN 2 TUNNISTIN 3 NT2 KOMMUNIKOINTI KÄYTTÖPANELI AUTOMAATTINEN TUNNISTIN KÄYTTÖPANELI ELEMENTTI NT2 LÄMPÖ 3 4 (23VA) VALO (24VA) (2VD)VALO AUTOMAATTINEN TUNNISTIN

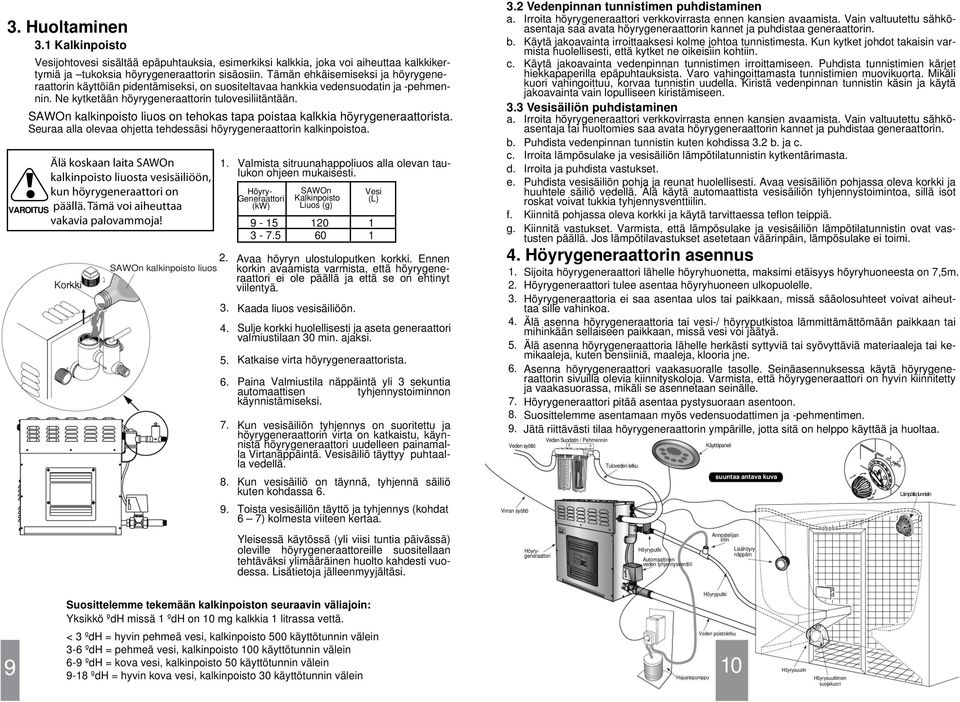

11 3. Huoltaminen 3. Kalkinpoisto Vesijohtovesi sisältää epäpuhtauksia, esimerkiksi kalkkia, joka voi aiheuttaa kalkkikertymiä ja tukoksia höyrygeneraattorin sisäosiin. Tämän ehkäisemiseksi ja höyrygeneraattorin käyttöiän pidentämiseksi, on suositeltavaa hankkia vedensuodatin ja -pehmennin. Ne kytketään höyrygeneraattorin tulovesiliitäntään. SAWOn kalkinpoisto liuos on tehokas tapa poistaa kalkkia höyrygeneraattorista. Seuraa alla olevaa ohjetta tehdessäsi höyrygeneraattorin kalkinpoistoa. VAROITUS Älä koskaan laita SAWOn kalkinpoisto liuosta vesisäiliöön, kun höyrygeneraattori on päällä. Tämä voi aiheuttaa vakavia palovammoja! Korkki. 2. SAWOn kalkinpoisto liuos Valmista sitruunahappoliuos alla olevan taulukon ohjeen mukaisesti. Höyry- Generaattori (kw) SAWOn Kalkinpoisto Liuos (g) Vesi (L) 2 6 Avaa höyryn ulostuloputken korkki. Ennen korkin avaamista varmista, että höyrygeneraattori ei ole päällä ja että se on ehtinyt viilentyä. Kaada liuos vesisäiliöön. Sulje korkki huolellisesti ja aseta generaattori valmiustilaan 3 min. ajaksi. Katkaise virta höyrygeneraattorista. Paina Valmiustila näppäintä yli 3 sekuntia automaattisen tyhjennystoiminnon käynnistämiseksi. Kun vesisäiliön tyhjennys on suoritettu ja höyrygeneraattorin virta on katkaistu, käynnistä höyrygeneraattori uudelleen painamalla Virtanäppäintä. Vesisäiliö täyttyy puhtaalla vedellä. Kun vesisäiliö on täynnä, tyhjennä säiliö kuten kohdassa 6. Toista vesisäiliön täyttö ja tyhjennys (kohdat 6 ) kolmesta viiteen kertaa. Yleisessä käytössä (yli viisi tuntia päivässä) oleville höyrygeneraattoreille suositellaan tehtäväksi ylimääräinen huolto kahdesti vuodessa. Lisätietoja jälleenmyyjältäsi. 3.2 Vedenpinnan tunnistimen puhdistaminen a. Irroita höyrygeneraattori verkkovirrasta ennen kansien avaamista. Vain valtuutettu sähköasentaja saa avata höyrygeneraattorin kannet ja puhdistaa generaattorin. b. Käytä jakoavainta irroittaaksesi kolme johtoa tunnistimesta. Kun kytket johdot takaisin varmista huolellisesti, että kytket ne oikeisiin kohtiin. c. Käytä jakoavainta vedenpinnan tunnistimen irroittamiseen. Puhdista tunnistimien kärjet hiekkapaperilla epäpuhtauksista. Varo vahingoittamasta tunnistimien muovikuorta. Mikäli kuori vahingoittuu, korvaa tunnistin uudella. Kiristä vedenpinnan tunnistin käsin ja käytä jakoavainta vain lopulliseen kiristämiseen. 3.3 Vesisäiliön puhdistaminen a. Irroita höyrygeneraattori verkkovirrasta ennen kansien avaamista. Vain valtuutettu sähköasentaja tai huoltomies saa avata höyrygeneraattorin kannet ja puhdistaa generaattorin. b. Puhdista vedenpinnan tunnistin kuten kohdissa 3.2 b. ja c. c. Irroita lämpösulake ja vesisäiliön lämpötilatunnistin kytkentärimasta. d. Irroita ja puhdista vastukset. e. Puhdista vesisäiliön pohja ja reunat huolellisesti. Avaa vesisäiliön pohjassa oleva korkki ja huuhtele säiliö vedellä. Älä käytä automaattista vesisäiliön tyhjennystoimintoa, sillä isot roskat voivat tukkia tyhjennysventtiilin. f. Kiinnitä pohjassa oleva korkki ja käytä tarvittaessa teflon teippiä. g. Kiinnitä vastukset. Varmista, että lämpösulake ja vesisäiliön lämpötilatunnistin ovat vastusten päällä. Jos lämpötilavastukset asetetaan väärinpäin, lämpösulake ei toimi. 4. Höyrygeneraattorin asennus. Sijoita höyrygeneraattori lähelle höyryhuonetta, maksimi etäisyys höyryhuoneesta on,5m. 2. Höyrygeneraattori tulee asentaa höyryhuoneen ulkopuolelle. 3. Höyrygeneraattoria ei saa asentaa ulos tai paikkaan, missä sääolosuhteet voivat aiheuttaa sille vahinkoa. 4. Älä asenna höyrygeneraattoria tai vesi-/ höyryputkistoa lämmittämättömään paikkaan tai mihinkään sellaiseen paikkaan, missä vesi voi jäätyä. 5. Älä asenna höyrygeneraattoria lähelle herkästi syttyviä tai syövyttäviä materiaaleja tai kemikaaleja, kuten bensiiniä, maaleja, klooria jne. 6. Asenna höyrygeneraattori vaakasuoralle tasolle. Seinäasennuksessa käytä höyrygeneraattorin sivuilla olevia kiinnityskoloja. Varmista, että höyrygeneraattori on hyvin kiinnitetty For ja vaakasuorassa, illustrative purposes mikäli only. se asennetaan seinälle Veden syöttö Virran syöttö Höyrygeneraattori pitää asentaa pystysuoraan asentoon. Suosittelemme asentamaan myös vedensuodattimen ja -pehmentimen. Jätä riittävästi tilaa höyrygeneraattorin ympärille, jotta sitä on helppo käyttää ja huoltaa. Höyrygeneraattori Veden Suodatin / Pehmennin Tuloveden letku Höyryputki Automaattinen veden tyhjennysventtili Käyttöpaneli suuntaa antava kuva Annostelijan liitin Lisähöyry näppäin Lämpötila tunnistin Suosittelemme tekemään kalkinpoiston seuraavin väliajoin: Yksikkö ºdH missä ºdH on mg kalkkia litrassa vettä. Höyryputki 9 < 3 ºdH = hyvin pehmeä vesi, kalkinpoisto 5 käyttötunnin välein 3-6 ºdH = pehmeä vesi, kalkinpoisto käyttötunnin välein 6-9 ºdH = kova vesi, kalkinpoisto 5 käyttötunnin välein 9-8 ºdH = hyvin kova vesi, kalkinpoisto 3 käyttötunnin välein Hajustepumppu Veden poistoletku Höyrysuutin Höyrysuuttimen suojakuori

12 23V N~ 3, kw LÄGG MÄRKE TILL DE VIKTIGA KATSO OHJEISTA TÄRKEÄT LISÄOHJEET BEAHTEN SIE DIE ZUSÄTZLIHEN WIHTIGEN ANWEISUNGEN IN DER 4. Höyrygeneraattori Kierre: /2 BSP Höyrynulostuloventtiili Automatinen vedentyhjennysventtili Veden tuloletku Höyryn ylipaineventtiili Sivukuva, josta näkyy vastuskotelon kansi Virta katkaisin 4.5 Höyryn ulostulo Höyryä pitää tulla jatkuvana virtana höyryhuoneeseen. Älä asenna venttiiliä höyryputkeen. Käytä eristettyä 2º tai korkeampaa lämpötilaa kestävää messinki- tai kupariputkea yhdistämään höyrysuutin höyrygeneraattoriin. Putkien pitää olla paikallisten määräysten mukaisia. Asenna höyryputki kulkemaan alaviistoon (2mm/metri) suutinta kohti. Näin estetään kondensaatioveden ja muiden höyryntuloa estävien tukosten synty. 4.6 Höyryn ylipaineventtiili Ylipaineventtiili toimii, kun höyryputkessa on ylipainetta. Venttiili avautuu automaattisesti ja vapauttaa höyrypaineen. Jos näin tapahtuu, tarkista höyryputken toiminta. Kierre: 3/4 BSP / BSP Veden tuloletku 4. Höyrysuutin Asenna höyrysuutin turvalliseen paikkaan niin, että se ei ole kylpijöiden kosketettavissa (voi olla hyvin kuuma) Höyrysuutin tulee asentaa osoittamaan alaspäin. Tiivistä liitokset Teflon teipillä tai vastaavalla liitoksella. Vältä jakoavaimen käyttöä, sillä se voi naarmuttaa suutinta. 4.8 Poistoletku Höyrysuutin (höyryntulo suunnataan alas) min. 3mm Höyryhuoneen seinä KäytäTeflon teippiä tai muuta eristettä putkien liitoksissa. (/2 BSP) Höyryn syöttö Täytä seinässä olevat reiät silikonilla tai vastaavalla saumausaineella. Veden poistoletku tarvitaan huoltoa varten. Asenna höyrygeneraattorin poistoletku paikallisten määrysten mukaisesti. 4.2 Putkityöt Vain valtuutettu putkimies voi tehdä putkistojen asennustyöt ja suorittaa mahdolliset huoltotyöt ja korjaukset. Putkityöt pitää tehdä paikallisten määräysten mukaisesti. Käytä liitoksia putkien yhdistämisessä. Käytä ainoastaan määräysten mukaisia messinki- tai kupariputkia. Älä koskaan käytä mustia tai galvanoituja materiaaleja höyrygeneraattorin putkistoissa, sillä ne voivat helposti murtua tai vahingoittua. 4.3 Veden syöttö Varusta höyrygeneraattorin vedensyöttö suljettavalla venttiilillä. Sulje tulovesi ennen höyrygeneraattorin asennusta. Suositeltava vedenpaine on -3bar ja maksimi vedenpaine ilman vedensuodatinta / -pehmennintä on 8bar. Suosittelemme vedenpehmentimen käyttöä. 4.4 Vedensuodattimen ja -pehmentimen kytkeminen 4.9 Automaattisen tyhjennysventtiilin asentaminen Kierrä messinkinen venttiili veden ulostuloputkeen. Kiinnitä moottoriosa messinkiventtiiliin. Aukaise höyrygeneraattorin suojakansi. Vie johto höyrygeneraattorin sivussa olevasta reiästä. Kiinnitä johto sille merkittyyn kohtaan kytkentärimassa Ylhäältä päin kuvattuna suuntaa antava kuva 6. Kiinnitä höyrygeneraattorin suojakansi takaisin paikoilleen. TILLÄGGSANVISNINGARNA READ THE MANUAL FOR ADDITIONAL IMPORTANT INSTRUTIONS BEDIENUNGSANLEITUNG Automaattinen vedentyhjennys Vedensuodatin / - pehmennin 2 Kierrä 2 Messinkinen Venttiili
